Hood

User Manual CTB 6250 W

CTB 6250 B

CTB 6250 X

CTB 6250 XH

CTB 9250 X

CTB 9250 XH

EN İTDE ESFR

LTNL

2 / 140 EN

Hood / User Manual

ENGLISH

1 Recommendations and Suggestions . . . . . . 5

2 Characteristics . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

3 Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

4 Use. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

5 Maintenance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

DEUTSCH

1 Empfehlungen und hinweise . . . . . . . . . . . . . 14

2 Charakteristiken . . . . . . . . . . . . . . . . . . . . . . . . . . 17

3 Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

4 Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

5 Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

FRANÇAIS

1 Conseils et suggestions. . . . . . . . . . . . . . . . . . . 24

2 Caracteristiques . . . . . . . . . . . . . . . . . . . . . . . . . . 27

3 Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

4 Utilisation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

5 Entretien. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

ITALIANO

1 Consigli e suggerimenti. . . . . . . . . . . . . . . . . . . 34

2 Caratteristiche. . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

3 Installazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39

4 Uso. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41

5 Manutenzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42

ESPAÑOL

1 Recomendaciones y sugerencias . . . . . . . . .44

2 Características . . . . . . . . . . . . . . . . . . . . . . . . . . . .46

3 Instalación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48

4 Uso. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50

5 Mantenimiento . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

NEDERLANDS

1 Adviezen en Suggesties . . . . . . . . . . . . . . . . . . 53

2 Eigenschappen . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

3 Installatie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58

4 Gebruik. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60

5 Onderhoud. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

PORTUGUÊS

1 Conselhos E Sugestões . . . . . . . . . . . . . . . . . . . 63

2 Características . . . . . . . . . . . . . . . . . . . . . . . . . . . .66

3 Instalação. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .68

4 Utilização . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

5 Manutenção . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 71

DANSK

1 Råd Og Anvisninger. . . . . . . . . . . . . . . . . . . . . . . 73

2 Apparatbeskrivelse . . . . . . . . . . . . . . . . . . . . . . . 75

3 Installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

4 Brug. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

5 Vedligeholdelse. . . . . . . . . . . . . . . . . . . . . . . . . . .80

POLSKI

1 Zalecenia i sugestie. . . . . . . . . . . . . . . . . . . . . . . 82

2 Charakterystyka . . . . . . . . . . . . . . . . . . . . . . . . . .84

3 Instalacja. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .86

4 Użytkowanie. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .88

5 Konserwacja . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .89

LIETUVIU

1 Rekomendacijos ir pasiūlymai . . . . . . . . . . . . 91

2 Savybės. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

3 Įrengimas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

4 Naudojimas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97

5 Techninė priežiūra . . . . . . . . . . . . . . . . . . . . . . . .98

ΕΛΛΗΝΙΚΑ

1 Υποδείξειςκαιπροτάσεις . . . . . . . . . . . . 100

2 Χαρακτηριστικά . . . . . . . . . . . . . . . . . . . 103

3 Εγκατάσταση . . . . . . . . . . . . . . . . . . . . . 105

4 Χρήση . . . . . . . . . . . . . . . . . . . . . . . . . . 108

5 Συντήρηση . . . . . . . . . . . . . . . . . . . . . . . 109

БЪЛГАРСКИ

1 Предложенияипрепоръки . . . . . . . . . 112

2 Характеристики . . . . . . . . . . . . . . . . . . 115

3 Монтаж . . . . . . . . . . . . . . . . . . . . . . . . . 117

4 Употреба . . . . . . . . . . . . . . . . . . . . . . . . 119

5 Поддръжка . . . . . . . . . . . . . . . . . . . . . . 120

3 / 140 EN

Hood / User Manual

ROMANIAN

1 Recomandări şi sugestii. . . . . . . . . . . . . . . . . .122

2 Caracteristici. . . . . . . . . . . . . . . . . . . . . . . . . . . . .124

3 Instalare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .126

4 Utilizare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .128

5 Întreţinere . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .129

РУССКИЙ ЯЗЫК

1 Рекомендацииипредложения . . . . . . 131

2 Характеристики . . . . . . . . . . . . . . . . . . 134

3 Установка . . . . . . . . . . . . . . . . . . . . . . . 136

4 Эксплуатация . . . . . . . . . . . . . . . . . . . . 138

5 Техническоеобслуживание . . . . . . . . . 139

01M-8842123200-0615-01

01M-8842113200-0615-01

01M-8842103200-0615-01

01M-8844773200-0615-01

01M-8842043200-0615-01

01M-8844763200-0615-01

Please read ths user manual frst!

Dear Customer,

Thank you for preferrng a Beko product. We hope that you get the best results from

your product whch has been manufactured wth hgh qualty and state-of-the-art

technology. Therefore, please read ths entre user manual and all other accompanyng

documents carefully before usng the product and keep t as a reference for future

use. If you handover the product to someone else, gve the user manual as well. Follow

all warnngs and nformaton n the user manual.

Remember that ths user manual s also applcable for several other models. Dfferences

between models wll be dentfed n the manual.

Explanaton of symbols

Throughout ths user manual the followng symbols are used:

Important information or useful

hints about usage.

Warning for hazardous situations

with regard to life and property.

Warning for electric shock.

Packaging materials of the product

are manufactured from recyclable

materials in accordance with our

National Environment Regulations.

Do not dspose of the packagng materals together wth the domestc or other

wastes. Take them to the packagng materal collecton ponts desgnated by the local

authortes.

Ths product was manufactured usng the latest technology n envronmentally frendly condtons.

6 / 140 EN

Hood / User Manual

1 Recommendatons and Suggestons

•Deep fat fryers must be contnu-

ously montored durng use: over-

heated ol can burst nto flames.

•The hood should not be used by

chldren or persons not nstructed

n ts correct use.

1.3 Mantenance

•Swtch off or unplug the applance

from the mans supply before

carryng out any mantenance

work.

•Clean and/or replace the Flters

after the specfed tme perod

(Fre hazard).

•Clean the hood usng a damp cloth

and a neutral lqud detergent.

7 / 140 EN

Hood / User Manual

2.1 Components

Ref. Q.ty Product Components

1 1 Hood Body, complete with: Controls, Light, Blower, Filters

8 1 Directional Air Outlet grille

9 1 Reducer Flange ø 150-120 mm

20 1 Closing element

Ref. Q.ty Installation Components

12a 4 Screws 4,2 x 44,4

12e 2 Screws 2,9 x 9,5

Q.ty Documentation

1 Instruction Manual

2.2 Dmensons

2 Characterstcs

8 / 140 EN

Hood / User Manual

2 Characterstcs

CTB 6250 W CTB 6250 B CTB 6250 X/XH CTB 9250 X/XH

Width 598 mm 898 mm

Depth 175 mm

Height 280 mm

Supply voltage 220 - 240 V, 50-60 Hz

Control 3 positions

Suction power 420 m3/h

Motor power 140 W

Lamp power 2X28 W

Air outlet pipe diameter 120-150 mm

Net weight 7,6 kg 9,3 kg

Gross weight 8,5 kg 10,5 kg

Color White Black Inox Inox

2.3 Techncal Specfcatons

Markngs on the product or the values stated n other documents suppled wth the product are values obtaned under laboratory condtons as per

relevant standards. These values may vary accordng to the usage of the product and ambent condtons.

9 / 140 EN

Hood / User Manual

3.1 Drllng the Support

surface and Fttng the Hood

Screw Fttng

•The hood support surface must be 135 mm

above the bottom surface of the wall units.

•Drill the support with a ø 4,5 mm drill bit, using

the drilling template provided.

•Cut a hole ø 120-150 mm in size on the support

surface, using the drilling template provided.

•Fix using the 4 screws 12a (4,2 x 44,4) provided.

Snap-On Fttng

•The hood can be installed either directly on the

bottom surface of the wall units using snap-on

side supports.

•Cut a fitted opening in the bottom surface of

the wall unit, as shown.

•Insert the hood until the side supports snap into

place.

3 Installaton

•Lock in position by tightening the screws Vf

from underneath the hood.

Hood Type

CTB 6250 W/B/X CTB 9250 X

L1 510 810

10 / 140 EN

Hood / User Manual

3 Installaton

Closng Element

•The space between the edge of the hood and

the rear wall can be closed by applying the ele-

ment 20 provided, using the screws supplied for

this purpose.

3.2 Connecton

3.2.1 Ducted Verson Ar Exhaust

System

When installing the ducted version, connect the

hood to the chimney using either a flexible or rigid

pipe ø 150 or 120 mm, the choice of which is left

to the installer.

•To install a ø 120 mm air exhaust connection,

insert the reducer flange 9 on the hood body

outlet.

•Fix the pipe in position using sufficient pipe

clamps (not supplied).

•Remove possible charcoal filters.

3.2.2 Recrculaton Verson Ar

Outlet

•Cut a hole ø 125 mm in any shelf that may be

positioned over the hood.

•Insert the reducer flange 9 on the hood body

outlet.

•Connect the flange to the outlet on the shelf

over the hood by using a flexible or rigid pipe

ø120 mm.

•Fix the pipe in position using sufficient pipe

clamps (not supplied).

•Fix the air outlet grid 8 on the recirculation air

outlet by using the 2 screws 12e (2,9 x 9,5) pro-

vided.

•Ensure that the activated charcoal filters have

been inserted.

3.2.3 Electrcal Connecton

•Connect the hood to the mains through a two-

pole switch having a contact gap of at least

3mm.

•When opening the sliding carriage for the first

time after installing the hood, pull it out briskly

until it clicks.

11 / 140 EN

Hood / User Manual

4 Use

4.1 Control panel

L Light Switches the lighting system on and off

M Motor Switches the extractor motor on and off

V Speed Sets the operating speed of the extrac-

tor:

1. Low speed, used for a continuous and

silent air change in the presence of

light cooking vapour.

2. Medium speed, suitable for most op-

erating conditions given the optimum

treated air flow/noise level ratio.

3. Maximum speed, used for eliminating

the highest cooking vapour emission,

including long periods

L Light Switches the lighting system on and off

M Motor Switches the extractor motor on and off

V Speed Sets the operating speed of the extrac-

tor:

1. Low speed, used for a continuous and

silent air change in the presence of

light cooking vapour.

2. Medium speed, suitable for most op-

erating conditions given the optimum

treated air flow/noise level ratio.

12 / 140 EN

Hood / User Manual

5 Mantenance

5.1 Grease Flters

5.1.1Cleanng Metal Self-

Supportng Grease Flters

•The filters must be cleaned every 2 months, or

more frequently in case of particularly heavy

use of the hood. Filters can be washed in a

dishwasher.

•Pull out the sliding suction panel.

•Remove the filters one by one, after having dis-

connected the relative fastening elements.

•Wash the filters, taking care not to bend them.

Let them get dry before refitting them. (The col-

our of the filter surface may change throughout

the time but this has no influence to the filter

efficiency).

•When refitting the filters, make sure that the

handle is visible on the outside.

•Close the sliding suction panel.

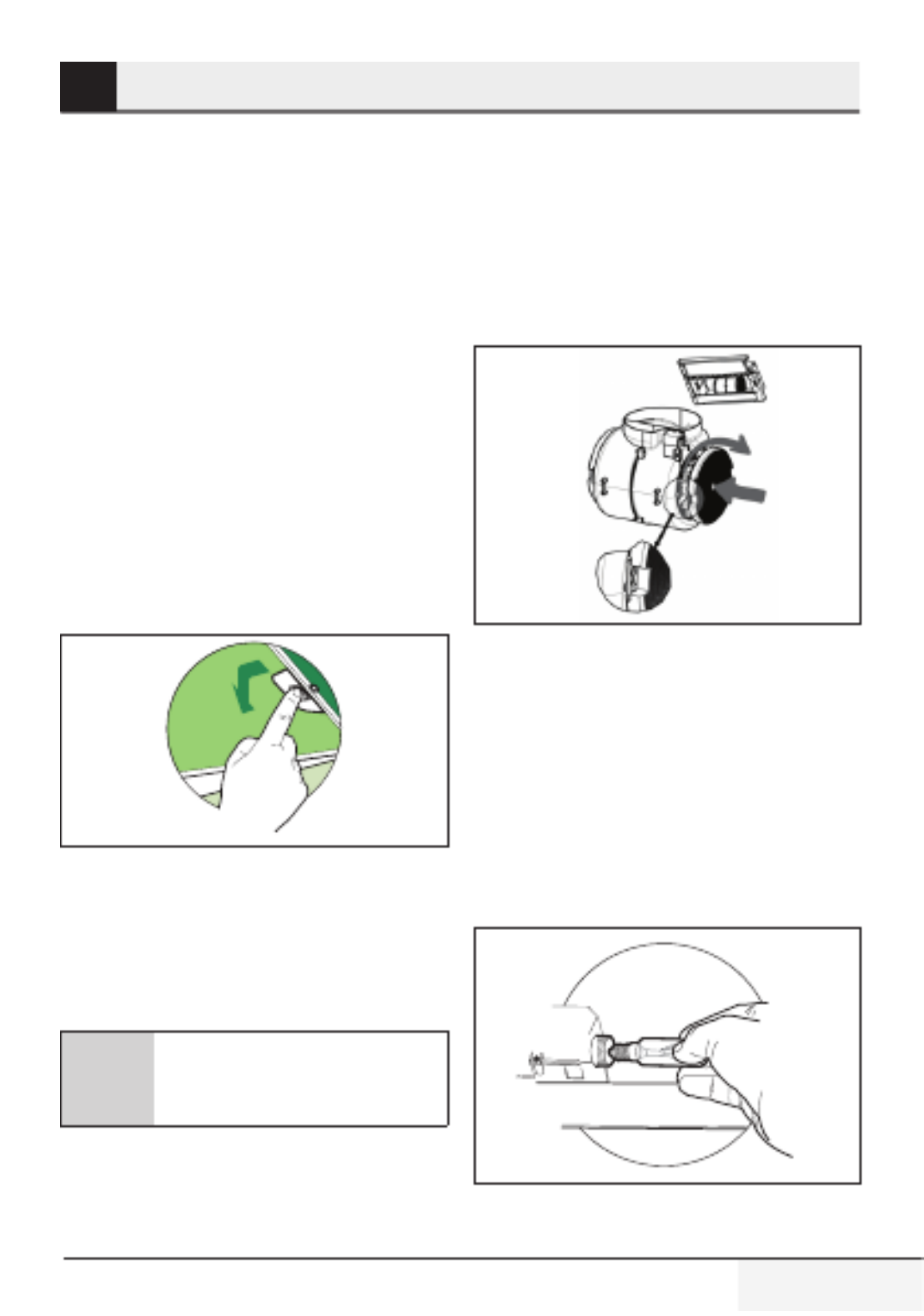

5.2 Charcoal flter (Recyclng

verson)

5.2.1 Replacng Charcoal Flters

Warning: Turn the lights off and

wait until the lamps cool down

before you change the odour filter.

•These filters are not washable and cannot be

regenerated, and must be replaced approxi-

mately every four months or more frequently

by particularly heavy use.

•Pull out the sliding suction panel.

•Remove the grease filters.

•Remove the saturated carbon filter by releasing

the fixing hooks

•Fit the new filter by hooking it into its seating.

•Replace the grease filters.

•Close the sliding suction panel.

5.3 Lghtng

5.3.1 Lght Replacement

28W lght

•Remove the metal grease filters.

•Unscrew the bulbs and replace them with new

ones having the same characteristics.

•Replace the metal grease filters.

Btte lesen Se zuerst dese Anletung!

Sehr geehrter Kunde,

Danke, dass Sie sich für ein Produkt der Marke Beko entschieden haben. Wir hoffen,

dass Sie mit diesem Produkt, das mit den höchsten Qualitätsanforderungen und der

modernsten Technologie hergestellt wurde, beste Ergebnisse erzielen. Bitte lesen Sie

dieses gesamte Benutzerhandbuch und alle anderen Begleitdokumente aufmerksam,

bevor Sie das Produkt verwenden und bewahren Sie sie für eine spätere Nutzung

sicher auf. Wenn Sie das Produkt an einen Dritten weitergeben, übergeben Sie ihm

bitte auch dieses Handbuch. Befolgen Sie alle Warnhinweise und Informationen in

diesem Handbuch.

Bitte denken Sie daran, dass dieses Handbuch auch für einige andere Modelle

entwickelt wurde. Auf Unterschiede zwischen verschiedenen Modellen wird in diesem

Handbuch hingewiesen.

Erklärung der Symbole

In diesem Handbuch werden die folgenden Symbole verwendet:

Wichtige Informationen oder

nützliche Tipps in Bezug auf die

Verwendung.

Warnung vor Situationen, die für Ihr

Leben oder Ihr Eigentum gefährlich

sein könnten.

Warnung vor Stromschlägen

Das Verpackungsmaterial des

Produkts wird in Übereinstimmung

mit unseren Nationalen

Umweltschutzbestimmungen aus

recyclebarem Material hergestellt.

Entsorgen Sie das Verpackungsmaterial nicht mit dem Hausmüll oder anderem Müll.

Bringen Sie das Verpackungsmaterial zur von den lokalen Behörden bereitgestellten

Sammelstelle.

Dieses Produkt wurde mit der modernsten Technologie und unter umweltfreundlichen Bedingungen

hergestellt.

14 / 140 DE

Abzughaube / Bedienungsanleitung

1 Empfehlungen und hnwese

Diese Gebrauchsanleitung

gilt für mehrere Geräte-

Ausführungen. Es ist

möglich, dass einzelne

Ausstattungsmerkmale

beschrieben sind, die

nicht auf Ihr Gerät zutref-

fen.

1.1 Montage

Der Hersteller haftet nicht für

Schäden, die auf eine fehlerhafte

oder unsachgemäße Montage zu-

rückzuführensind.

•Der mnmale Scherhetsabstand

zwschen Kochmulde und

Haube muss 650 mm betragen

(enge Modelle können an ener

gerngeren Höhe nstallert

werden, bezehen Se sch dazu

auf den Absatz Raumbedarf und

Installaton).

•Prüfen, ob de Netzspannung

mt dem Wert auf dem m

Haubennneren angebrachten

Schld überenstmmt.

•Be Geräten der Klasse I st sc-

herzustellen, dass de elektrsche

Anlage des Wohnhauses über

ene vorschrftsmäßge Erdung

verfügt.

•Das Anschlussrohr der Haube

zur Luftaustrttsöff-nung muss

enen Durchmesser von 120 mm

oder darüber aufwesen. Der

Rohrverlauf muss so kurz we

möglch sen.

•De Haube darf an kene

Entlüftungsschächte angeschlos-

sen werden, n de Verbrennung-

sgase (Hezkessel, Kamne usw.)

geletet werden.

•Werden m Raum außer der

Dunstabzugshaube andere,

ncht elektrsch betrebene

(z.B. gasbetrebene) Geräte

verwendet, muss für ene

ausrechende Belüftung gesorgt

werden. Sollte de Küche

desbezüglch ncht entsprechen,

st an ener Aussenwand ene

Öffnung anzubrngen, de

Frschluftzufuhr gewährlestet.

Der Gebrauch st dann sachgemäß

und scher, wenn der max.

Unterdruck des Raums ncht mehr

als 0,04 mbar beträgt.

•En schadhaftes Kabel muss vom

Hersteller oder vom technschen

Kundendenst ausgewechselt

werden, damt jedes Rsko

vermeden wrd.

15 / 140 DE

Abzughaube / Bedienungsanleitung

1 Empfehlungen und hnwese

•Wenn de Anwesungen für de

Installaton für de Gaskochgeräts

enen größeren Abstand oben an-

gegeben, muss des berücksch-

tgt werden. Vorschrften über

de Entlastung der Luft müssen

erfüllt sen.

1.2 Bedenung

Die Dunstabzugshaube ist aus-

schließlich zum Einsatz im privaten

Haushalt und zur Beseitigung von

Küchengerüchen vorgesehen.

•Unsachgemäßer Ensatz der

Haube st zu unterlassen.

•Große Flammen be engeschal-

teter Haube nemals unbedeckt

lassen.

•De Intensvtät der Flamme st

so zu reguleren, dass se den

Topfboden ncht überragt.

•Frttergeräte müssen während

des Gebrauchs stets beaufschtgt

werden: überhtztes Öl kann sch

entzünden.

•Kene flamberten Spesen unter

der Abzugshaube zubereten:

Brandgefahr.

•Deses Gerät darf ncht von Per-

sonen, auch Kndern, mt vermn-

derten psychschen, sensorschen

und gestgern Fähgketen, oder

von Personen ohne Erfahrung und

Kenntnsse benutzt werden, so-

fern se ncht von für hre Scher-

het verantwortlchen Personen

beaufschtgt und bem Gebrauch

des Geräts angeletet werden.

•Knder dürfen sch ncht unbea-

ufschtgt n der Nähe des Geräts

aufhalten und auf kenen Fall mt

dem Gerät spelen.

•“ACHTUNG: De zugänglchen Tele

können sehr heß werden, wenn

se mt Kochgeräten engesetzt

werden.”

16 / 140 DE

Abzughaube / Bedienungsanleitung

1 Empfehlungen und hnwese

1.3 Wartung

•Bevor Wartungsarbeten durc-

hgeführt werden, muss de

Stromzufuhr zur Haube unterb-

rochen werden, ndem der Stecker

gezogen oder der Hauptschalter

abgeschaltet wrd.

•Be der Flterwartung müssen

de vom Hersteller empfohlenen

Zeträume zum Austauschen der

Flter genauestens engehalten

werden (Brandgefahr).

•Zur Rengung der Haubenflächen

Wr empfehlen en feuchtes Tuch

und en mldes Flüssgrengung-

smttel.

17 / 140 DE

Abzughaube / Bedienungsanleitung

2.1 Komponenten

Pos. St. Produktkomponenten

1 1 Haubenkörper mit

Schaltern, Beleuchtung,

Gebläsegruppe,Filter

8 1 Luftleitgitter Luftaustritt

9 1 Reduzierflansch ø 150-120 mm

20 1 Profil fermeture

Pos. St. Montagekomponenten

12a 4 Schrauben 4,2 x 44,4

12e 2 Schrauben 2,9 x 9,5

St. Dokumentation

1 Bedienungsanleitung

2.2 Platzbedarf

2 Charakterstken

19 / 140 DE

Abzughaube / Bedienungsanleitung

3.1 Bohren der Trägerplatte

und Montage der

Dunstabzugshaube

Montage mit schrauben

•Die Hauben-Trägerplatte muss 135 mm ober-

halb der Oberschrank- Unterfläche positioniert

werden.

•Mit Hilfe des beiliegenden Bohrplanes Löcher

ø 4,5 mm in die Trägerplatte bohren.

•Mit Hilfe des beiliegenden Bohrplanes ein Loch

ø 120-150 mm in die Trägerplatte bohren.

•Mit 4 der mitgelieferten Schrauben 12a (4,2 x

44,4) fixieren.

Montage mit schnappverschluss

Die Haube kann direkt an der Oberschrank-

Unterfläche mit seitlichen Einrasthalterungen

montiert werden.

•Die Einbauvorrichtung laut Abbildung an der

Unterseite des Oberschrankes anbringen.

•Die Haube einführen, bis die seitlichen Schnapp-

verschlüsse einrasten.

3 Montage

•Mit Hilfe der Schrauben Vf die Haube von der

Unterseite her definitiv fixieren.

Hauben-typ

CTB 6250 W/B/X CTB 9250 X

L1 510 810

20 / 140 DE

Abzughaube / Bedienungsanleitung

3 Montage

Abdeckprofil

•Der Bereich zwischen Haubenkante und

Rückwand kann mit Hilfe des mitgelieferten

Abdeckprofils 20 und der für diesen Zweck vor-

gesehenen Schrauben geschlossen werden.

3.2.1 Anschlüss in

abluftversion

Bei Abluftbetrieb kann die Haube vom Installateur

wahlweise mittels Rohr oder Schlauch (ø 150 oder

120 mm) an die Außenrohrleitung angeschlossen

werden.

•Bei Verwendung eines Anschlussrohres ø 120

den Reduzierflansch 9 am Haubenaustritt an-

bringen.

•Das Rohr mit geeigneten Rohrschellen fixieren.

Das hierzu erforderliche Material wird nicht mit-

geliefert.

•Eventuell vorhandene Aktivkohlefilter entneh-

men.

3.2.2 Anschluss in

umluftversion

•In das eventuell über der Haube vorhandene

Bord ein Loch ø 125 mm bohren.

•Den Reduzierflansch 9 am Haubenaustritt an-

bringen.

•Den Flansch beim Luftaustritt am Bord oberhalb

der Haube mittels Rohr oder Schlauch ø120 mm

anschließen.

•Das Rohr mit geeigneten Rohrschellen fixieren.

Das hierzu erforderliche Material wird nicht mit-

geliefert.

•Das Luftleitgitter 8 mit Hilfe von 2 der mitgelie-

ferten Schrauben 12e (2,9 x 9,5) beim Austritt

der rückzuführenden Luft fixieren.

•Sicherstellen, dass der Aktivkohle-Geruchsfilter

vorhanden ist.

3.2.3 Elektroanschluss

•Bei Anschluss der Haube an das Stromnetz

muss ein zweipoliger Schalter mit einem Öff-

nungsweg von mindestens 3 mm zwischenge-

schaltet werden.

•Nach Montage der Haube muss beim ersten

Mal der Auszug energisch geöffnet werden, bis

bei Erreichen des Endanschlages ein Klicken zu

hören ist.

21 / 140 DE

Abzughaube / Bedienungsanleitung

4 Bedenung

4.1 Bedienfeld

L Beleucht. Schaltet die Beleuchtung ein und aus.

M Motor Schaltet den Gebläsemotor ein und aus.

V Geschw. bestimmt die Gebläsegechwindigkeit

und steuert folgende Geschwindigkeits-

stufen:

1. geringste Gebläsestufe, diese Stufe

ist für einen ständigen und besonders

leisen Luftaustausch bei geringer

Kochdunstentwicklung geeignet.

2. mittlere Gebläsestufe, eignet sich

aufgrund des guten Verhältnisses

zwischen Fördervolumen und Geräu-

schentwicklung für die meisten An-

wendungssituationen.

3. höchste Gebläsestufe, eignet sich für

starke Kochdunstentwicklung, auch

über längere zeithin.

L Beleucht. Schaltet die Beleuchtung ein

und aus.

M Motor Schaltet den Gebläsemotor

ein und aus.

V Geschw. bestimmt die Gebläsegechwindigkeit

und steuert folgende Geschwindig-

keitsstufen:

1. geringste Gebläsestufe, diese Stufe

ist für einen ständigen und beson-

ders leisen Luftaustausch bei gerin-

ger Kochdunstentwicklung geeignet.

2. mittlere Gebläsestufe, eignet sich

aufgrund des guten Verhältnisses

zwischen Fördervolumen und Ge-

räuschentwicklung für die meisten

Anwendungssituationen.

Avant toute chose, veullez lre ce manuel d’utlsaton !

Cher client,

Merci d’avoir choisi les produits Beko. Nous espérons que ce produit, fabriqué dans des

installations modernes et soumis à un processus de contrôle qualité rigoureux, vous

offre les meilleures performances possibles. C’est pourquoi, nous vous recommandons,

avant d’utiliser ce produit, de lire attentivement ce manuel et tous les autres documents

fournis et de les conserver soigneusement pour toute consultation future. Si vous

confiez le produit à quelqu’un d’autre, n’oubliez pas de lui remettre également le

manuel d’utilisation. Veillez à bien respecter les consignes et les instructions figurant

dans le manuel d’utilisation.

N’oubliez pas que ce manuel d’utilisation s’applique aussi à plusieurs autres modèles

d’appareils. Les différences existant d’un modèle à l’autre sont signalées dans ce

manuel.

Explcaton des symboles

Tout au long de ce manuel, vous trouverez les symboles ci-après :

Informations importantes et

conseils utiles sur l'utilisation de

l'appareil.

Avertissement à propos des situa-

tions dangereuses pour les per-

sonnes et les biens.

Avertissement contre le risque

d'électrocution.

Les matériaux d‘emballage de ce

produit ont été fabriqués à partir de

matières recyclables, conformément

à notre Engagement en matière

d‘environnement.

Ne jetez pas les éléments d’emballage avec les déchets domestiques et autres déchets.

Déposez-les dans un des points de collecte d’éléments d’emballage que vous indiquera

l’autorité locale dont vous dépendez.

Ce produit a été fabriqué en utilisant les dernières technologies dans des conditions respectueuses

de l’environnement.

24 / 140 FR

Hotte / Manuel d’Instructions

1 Consels et suggestons

La présente notice d’em-

ploi vaut pour plusieurs

versions de l’appareil. Elle

peut contenir des des-

criptions d’accessoires ne

figurant pas dans votre

appareil.

1.1 Installaton

Le fabricant décline toute respon-

sabilité en cas de dommage dû à

une installation non correcte ou

non conforme aux règles de l’art.

•La distance minimale de sécurité

entre le plan de cuisson et la hotte

doit être de 650 mm au moins

(certains modèles peuvent être

installés à une hauteur inférieure :

se reporter aux paragraphes « En-

combrement » et « Installation »).

•Vérifier que la tension du secteur

correspond à la valeur qui figure

sur la plaquette apposée à

l’intérieur de la hotte.

•Pour les Appareils appartenant

à la Ière Classe, veiller à ce que

la mise à la terre de l’installation

électrique domestique ait été

effectuée conformément aux

normes en vigueur.

•Connecter la hotte à la sortie d’air

aspiré à l’aide d’une tuyauterie d’un

diamètre égal ou supérieur à 120

mm. Le parcours de la tuyauterie

doit être le plus court possible.

•Ne pas connecter la hotte à des

conduites d’évacuation de fumées

issues d’une combustion tel que

(Chaudière, cheminée, etc…).

•Si vous utilisez des appareils qui

ne fonctionnent pas à l’électricité

dans la pièce ou est installée

la hotte (par exemple: des

appareils fonctionnant au gaz),

vous devez prévoir une aération

suffisante du milieu. Si la cuisine

en est dépourvue, pratiquez

une ouverture qui communique

avec l’extérieur pour garantir

l’infiltration de l’air pur.

•Pour un emploi correct et sans

risque, la dépression maximum

dans la pièce ne doit pas dépasser

0,04 mbar.

•En cas d’endommagement du

cordon d’alimentation, faites-le

remplacer par le constructeur ou

par le service après-vente, afin de

prévenir tout risque.

26 / 140 FR

Hotte / Manuel d’Instructions

1 Consels et suggestons

1.3 Entreten

•Avant de procéder à toute

opération d’entretien, débrancher

la hotte en retirant la fiche ou en

actionnant l’interrupteur général.

•Effectuer un entretien scrupuleux

et en temps dû des Filtres, à

la cadence conseillée (Risque

d’incendie).

•Pour le nettoyage des surfaces

de la hotte, il suffit d’utiliser un

chiffon humide et détersif liquide

neutre.

27 / 140 FR

Hotte / Manuel d’Instructions

2.1 Composants

Réf. Q.té Composants de Produit

1 1 Corps Hotte équipé

de:Commandes, Lumière, Groupe

Ventilateur, Filtres

8 1 Grille orientée Sortie de l ’Air

9 1 Flasque de Réduction ø 150-120

20 1 Profil fermeture

Rif. Q.té Composants pour l ’installation

12a 4 Vis 4,2 x 44,4

12e 2 Vis 2,9 x 9,5

Q.té Documentation

1 Libretto Istruzioni

2.2 Encombrement

2 Caracterstques

28 / 140 FR

Hotte / Manuel d’Instructions

2.3 Spécifications techniques

2 Caracterstques

CTB 6250 W CTB 6250 B CTB 6250 X/XH CTB 9250 X/XH

Largeur 598 mm 898 mm

Profondeur 175 mm

Hauteur 280 mm

Tension d’alimentation 220 - 240 V, 50-60 Hz

Commande 3

Puissance d’aspiration 420 m3/h

Puissance du moteur 140 W

Puissance de l’ampoule 2X28 W

Diamètre du tuyau de sortie d’air 120-150 mm

Poids net 7,6 kg 9,3 kg

Poids brut 8,5 kg 10,5 kg

Couleur Blanc Noir Noir Noir

Les inscriptions sur le produit ou les valeurs indiquées sur la documentation fournie avec le produit sont des valeurs obtenues dans des conditions de

laboratoire conformément aux normes en vigueur. Ces valeurs peuvent varier selon l'utilisation du produit et les conditions environnantes.

29 / 140 FR

Hotte / Manuel d’Instructions

3.1 Perçage du Plan de support

et Montage de la Hotte

Montage au moyen de vis

•Le Plan de support de la Hotte doit être monté

plus en haut de 135 mm. par rapport au Plan in-

férieur des Armoires murales.

•Percer un trou de ø 4,5 mm. sur le support, en

utilisant le Gabarit de perçage fourni avec l’ap-

pareil.

•Percer un trou de ø 120-150 mm. sur le Plan de

support, en utilisant le Gabarit de perçage fourni

avec l’appareil.

•Fixer à l’aide des 4 Vis 12a (4,2 x 44,4) fournies

avec l’appareil.

Montage avec fixation par

encliquetage

•Il est possible d’installer la Hotte directement

sur le plan inférieur des Armoires murales au

moyen de supports latéraux par encliquetage.

•Effectuer un emboîtage sur le plan inférieur de

l’Armoire murale, comme indiqué.

•Insérer la Hotte jusqu’à accrocher les Supports

latéraux par encliquetage.

•Bloquer définitivement en serrant les Vis Vf de-

puis le bas de la Hotte.

3 Installazone

Hotte Type

CTB 6250 W/B/X CTB 9250 X

L1 510 810

30 / 140 FR

Hotte / Manuel d’Instructions

PROFIL DE FERMETURE

•Il est possible de boucher l’espace entre le re-

bord de la Hotte et la Paroi du fond, en appli-

quant le Profil 20 fourni avec l’appareil, à l’aide

des Vis déjà prévus à cet effet.

3.2 Branchements

3.2.1 Sortie air version aspirante

En cas d’installation en version aspirante,

brancher la hotte à la tuyauterie de sortie via un

tube ri-gide ou flexible de ø 150 ou 120 mm, au

choix de l’installateur.

•En cas de branchement avec un tube de ø120

mm, insérer le flasque de réduction 9 sur la sor-

tie du corps de la hotte.

•Fixer le tube par des colliers appropriés. Le ma-

tériau nécessaire n’est pas fourni.

•Retirer les éventuels filtres anti-odeur au char-

bon actif.

3.2.2 Sortie air version

filtrante

•Percer un trou de ø 125 mm. sur l’éventuelle Ta-

blette qui se trouve au-dessus de la Hotte.

•Insérer le flasque de réduction 9 sur la sortie du

corps de la hotte.

•Connecter la Flasque au trou de sortie sur la Ta-

blette qui se trouve au-dessus de la Hotte, au

moyen d’un tuyau rigide ou flexible de ø120 mm.

•Fixer le tube par des colliers appropriés. Le ma-

tériau nécessaire n’est pas fourni.

•Fixer la Grille orientée 8 sur la sortie de l’air recy-

clé à l’aide de 2 Vis 12e (2,9 x 9,5) fournies avec

l’appareil.

•S’assurer de la présence des filtres anti-odeur

au charbon actif.

3.2.3 Branchement electrique

•Brancher la hotte sur le secteur en interposant

un interrupteur bipolaire avec ouverture des

contacts d’au moins 3 mm.

•Après avoir installé la hotte, il est indispensable

pour la première fois d’ouvrir le chariot coulis-

sant de façon énergique, jusqu’à ce que l’on en-

tende le déclic de fin de course.

3 Installazone

Leggere per prma cosa questo manuale utente!

Gentile Cliente,

Grazie per aver scelto un prodotto Beko. Speriamo che Lei riesca ad ottenere i risultati

migliori da questo prodotto, realizzato con tecnologia di alta qualità e all’avanguardia.

Pertanto, legga questo intero manuale utente e tutti gli altri documenti allegati con

attenzione prima di utilizzare il prodotto e lo conservi come riferimento per usi futuri.

Se passa il prodotto ad altre persone, dia loro anche questo manuale utente. Segua

tutte le avvertenze e le informazioni del manuale utente.

Ricordi che questo manuale utente può anche essere applicato molti altri modelli. Le

differenze tra i modelli saranno identificate nel manuale.

Spegazone de smbol

Per tutto questo manuale utente si utilizzano i seguenti simboli:

Informazioni importanti o suggeri-

menti utili sull'utilizzo.

Avvertenze per situazioni pericolose

per vita e proprietà.

Avvertenza per shock elettrico.

I materiali di imballaggio del pro-

dotto sono realizzati con materiali

riciclabili secondo le normative na-

zionali sull'ambiente.

Non smaltisca i materiali di imballaggio con i rifiuti domestici o altri rifiuti. Li porti ai

punti di raccolta per materiali di imballaggio previsti dalle autorità locali.

Questo prodotto è realizzato utilizzando la tecnologia più aggiornata in condizioni rispettose

dell’ambiente.

34 / 140 IT

Cappa / Libretto di Istruzioni

1 Consgl e suggerment

Questo libretto di istru-

zioni per l’uso è previsto

per più versioni dell’ appa-

recchio. É possibile che si-

ano descritti singoli parti-

colari della dotazione, che

non riguardano il Vostro

apparecchio.

1.1 nstallazone

•Il produttore declina qualsiasi

responsabilità per danni dovuti ad

installazione non corretta o non

conforme alle regole dell’arte.

•La distanza minima di sicurezza

tra il Piano di cottura e la Cappa

deve essere di 650 mm, (alcuni

modelli possono essere installati

ad un’altezza inferiore, fare

riferimento ai paragrafi ingombro

e installazione).

•Verificare che la tensione di rete

corrisponda a quella riportata

nella targhetta posta all’interno

della Cappa.

•Per Apparecchi in Classe Ia

accertarsi che l’impianto elettrico

domestico garantisca un corretto

scarico a terra.

•Collegare la Cappa all’uscita

dell’aria aspirata con tubazione di

diametro pari o superiore a 120

mm. Il percorso della tubazione

deve essere il più breve possibile.

•Non collegare la Cappa a condotti

di scarico dei fumi prodotti da

combustione (caldaie, caminetti,

ecc.).

•Nel caso in cui nella stanza

vengano utilizzati sia la Cappa

che apparecchi non azionati da

energia elettrica (ad esempio

apparecchi utilizzatori di gas), si

deve provvedere ad una aerazione

sufficiente dell’ambiente.

Se la cucina ne fosse sprovvista,

praticare un’apertura che

comunichi con l’esterno, per

garantire il richiamo d’aria pulita.

Un uso proprio e senza rischi si

ottiene quando la depressione

massima del locale non supera i

0,04 mBar.

•In caso di danneggiamento del

cavo alimentazione, esso deve

essere sostituito dal costruttore o

dal servizio di assistenza tecnica,

in modo da prevenire ogni rischio.

35 / 140 IT

Cappa / Libretto di Istruzioni

1 Consgl e suggerment

•Se le istruzioni di installazione

del dispositivo di cottura a gas

indicano che è necessaria una

distanza maggiore di quella

indicato sopra, è necessario

tenerne conto. Bisogna rispettare

tutte le normative relative allo

scarico dell’aria.

1.2 Uso

La Cappa è stata progettata esclu-

sivamente per uso domestico, per

abbattere gli odori della cucina.

•Non fare mai uso improprio della

Cappa.

•Non lasciare fiamme libere a

forte intensità sotto la Cappa in

funzione.

•Regolare sempre le fiamme in

modo da evitare una evidente

fuoriuscita laterale delle stesse

rispetto al fondo delle pentole.

•Controllare le friggitrici durante

l’uso: l’olio surriscaldato potrebbe

infiammarsi.

•Non preparare alimenti flambè

sotto la cappa da cucina; pericolo

d’incendio.

•Questo apparecchio non deve

essere utilizzato da persone

(bambini inclusi) con ridotte

capacità psichiche, sensoriali o

mentali, oppure da persone senza

esperienza e conoscenza, a meno

che non siano controllati o istruiti

all’uso dell’apparecchio da persone

responsabili della loro sicurezza.

•I bambini devono essere super-

visionati per assicurarsi che non

giochino con l’apparecchio.

•“ATTENZIONE: Le parti accessibili

possono diventare molto calde se

utilizzate con degli apparecchi di

cottura.”.

36 / 140 IT

Cappa / Libretto di Istruzioni

1 Consgl e suggerment

1.3 Manutenzone

•Prima di procedere a qualsiasi

operazione di manutenzione,

disinserire la Cappa togliendo

la spina elettrica o spegnendo

l’interruttore generale.

•Effettuare una scrupolosa e

tempestiva manutenzione

dei Filtri secondo gli intervalli

consigliati (Rischio di incendio).

•Per la pulizia delle superfici della

Cappa è sufficiente utilizzare un

panno umido e detersivo liquido

neutro.

38 / 140 IT

Cappa / Libretto di Istruzioni

2 Caratterstche

CTB 6250 W CTB 6250 B CTB 6250 X/XH CTB 9250 X/XH

Larghezza 598 mm 898 mm

Profondità 175 mm

Altezza 280 mm

Tensione di alimentazione 220 - 240 V, 50-60 Hz

Controllo 3

Potenza di aspirazione 420 m3/h

Potenza motore 140 W

Potenza lampadina 2X28 W

Diametro tubo uscita aria 120-150 mm

Peso netto 7,6 kg 9,3 kg

Peso lordo 8,5 kg 10,5 kg

Colore Bianco Nero Inox Inox

2.3 Specifiche tecniche

I contrassegni sul prodotto o i valori dichiarati in altri documenti in dotazione con il prodotto sono valori ottenuti in condizioni di laboratorio secondo

gli standard pertinenti. Questi valori possono variare secondo l›utilizzo del prodotto e le condizioni ambientali.

39 / 140 IT

Cappa / Libretto di Istruzioni

3.1 Foratura Piano di supporto

e Montaggio Cappa

Montaggio con viti

•l Piano di supporto della Cappa deve essere rien-

trante di 135 mm dal Piano inferiore dei Pensili.

•Forare ø 4,5 mm il supporto utilizzando la Dima

di foratura in dotazione.

•Praticare un foro ø 120-150 mm sul Piano di

supporto, utilizzando la Dima di foratura in do-

tazione.

•Fissare con 4 Viti 12a (4,2 x 44,4) in dotazione.

Montaggio Con Fissaggio a Scatto

•The hood can be installed either directly on the

bottom surface of the wall units using snap-on

side supports.

•Cut a fitted opening in the bottom surface of

the wall unit, as shown.

•Insert the hood until the side supports snap into

place.

•Lock in position by tightening the screws Vf

from underneath the hood.

3 Installazone

Tipo Cappa

CTB 6250 W/B/X CTB 9250 X

L1 510 810

Profilo Di Chiusura

•Lo spazio tra il bordo della Cappa e la Parete di

fondo può essere chiuso applicando il Profilo 20

in dotazione con le Viti già predisposte a questo

scopo.

41 / 140 IT

Cappa / Libretto di Istruzioni

4 Uso

4.1 Quadro comandi

L Luci Accende e spegne l’Impianto di Illumina-

zione.

M Motore Accende e spegne il motore Aspirazione.

V Velocità Determina la velocità di esercizio:

1. Velocità minima, adatta ad un ricambio

d’aria continuo particolarmente silenzio-

so, in presenza di pochi vapori di cottura.

2. Velocità media, adatta alla maggior parte

delle condizioni d’uso, dato l’ottimo rap-

porto tra portata d’aria trattata e livello

sonoro.

3. Velocità massima, adatta a fronteggiare

le massime emissioni di vapore di cottu-

ra, anche per tempi prolungati

L Luci Accende e spegne l’Impianto di Illuminazio-

ne.

M Motore Accende e spegne il motore Aspirazione.

V Velocità Determina la velocità di esercizio:

1. Velocità minima, adatta ad un ricambio

d’aria continuo particolarmente silenzio-

so, in presenza di pochi vapori di cottura.

2. Velocità media, adatta alla maggior parte

delle condizioni d’uso, dato l’ottimo rap-

porto tra portata d’aria trattata e livello

sonoro.

44 / 140 ES

Campana extractora / Manual de usuario

1 Recomendacones y sugerencas

Las instrucciones de uso

son válidas para varios

modelos de este electro-

doméstico. Por tanto, es

posible que encuentre

descripciones de caracte-

rísticas concretas que no

sean relevantes para su

aparato.

1.1 Instalacón

•El fabricante no se hace respon-

sable de los daños provocados por

una instalación incorrecta o ina-

propiada.

•La distancia mínima de seguridad

entre la encimera y la campana

extractora debe ser de 650 mm

(algunos modelos pueden insta-

larse a una altura inferior, véanse

los párrafos sobre dimensiones de

trabajo e instalación).

•Compruebe que la tensión de la

red eléctrica corresponde a la

indicada en la placa situada en el

interior de la campana.

•En el caso de los aparatos de Clase

I, compruebe que la red eléctrica

doméstica permite una buena

conexión a la toma de tierra.

•Conecte la campana extractora

al conducto de salida a través de

un tubo de 120 mm de diámetro

mínimo. El recorrido del conducto

deberá ser lo más corto posible.

•No conecte la campana extractora

a conductos de salida de humos

producidos por combustión

(calderas, chimeneas, etc.)

•Si la campana extractora se utiliza

junto con electrodomésticos no

eléctricos (ej. aparatos de gas),

se deberá garantizar un nivel

suficiente de ventilación en la

estancia para evitar el reflujo de

los gases de escape. La cocina

debe tener una vía que comunique

directamente con el exterior con

el fin de garantizar la entrada de

aire limpio.

1.2 Uso

La campana extractora se ha dise-

ñado exclusivamente para uso do-

méstico, para la eliminación de los

olores producidos en la cocina.

•No utilice la campana para otros

fines que no sean para los que se

ha diseñado.

•No dejar llamas altas descubiertas

debajo de la campana extractora

cuando está en funcionamiento.

45 / 140 ES

Campana extractora / Manual de usuario

1 Recomendacones y sugerencas

•Ajuste la intensidad de la llama

para dirigirla solamente hacia

la parte inferior del utensilio de

cocina, asegurándose de que

la llama no sobresale por los

laterales.

•Las freidoras se deberán vigilar

continuamente durante su utili-

zación: el aceite sobrecalentado

es inflamable.

•La campana no debe ser usada por

niños o personas que no sepan

cómo utilizarla.

1.3 Mantenmento

•Apague o desconecte el aparato

de la red eléctrica antes de

realizar cualquier trabajo de

mantenimiento.

•Limpie y / o reemplace los filtros,

según el período de tiempo

especificado (Peligro de incendio).

•Limpie la campana con un paño

húmedo y jabón líquido neutro.

46 / 140 ES

Campana extractora / Manual de usuario

2.1 Componentes

Ref. Cant. Componentes del producto

1 1 Estructura de la campana,

completar con: Paneles de

control, lámparas, ventilador,

filtros

8 1 Rejilla direccional de salida de aire

9 1 Brida de reducción ø 150-120 mm

20 1 Elemento de cierre

Ref. Cant. Componentes de instalación

12a 4 Tornillos 4,2 x 44,4

12e 2 Tornillos 2,9 x 9,5

Cant. Documentación

1 Manual de instrucciones

2.2 Dimensiones

2 Característcas

47 / 140 ES

Campana extractora / Manual de usuario

2 Característcas

Las evaluaciones del producto o los valores indicados en los demás documentos adjuntos son valores que se han obtenido bajo condiciones de

laboratorio de acuerdo con las normas pertinentes. Estos valores pueden variar según el uso que se le haga del producto y de las condiciones

ambientales.

CTB 6250 W CTB 6250 B CTB 6250 X/XH CTB 9250 X/XH

Ancho 598 mm 898 mm

Profundidad 175 mm

Altura 280 mm

Tensión 220 - 240 V, 50-60 Hz

Panel de control 3

Potencia de aspiración 420 m3/h

Potencia motor 140 W

Potencia iluminación 2X28 W

Diámetro conducto de salida 120-150 mm

Peso neto 7,6 kg 9,3 kg

Peso bruto 8,5 kg 10,5 kg

Color Blanco Negro Inox Inox

2.3 Especificaciones técnicas

48 / 140 ES

Campana extractora / Manual de usuario

3.1 Perforación de la

superficie de apoyo y montaje

de la campana extractora

Fijación con tornillos

•La superficie de apoyo de la campana debe

estar a 135 mm por encima de la parte inferior

de los muebles de la pared.

•Perforar la superficie de apoyo con una broca

de 4,5 mm de diámetro utilizando la plantilla de

perforación adjunta.

•Hacer un agujero de 150 mm de diámetro en la

superficie de apoyo utilizando la plantilla de per-

foración adjunta.

•Fijar con cuatro los tornillos 12a (4,2 x 44,4).

Fijación mediante presión

•También se puede instalar la campana extrac-

tora directamente sobre la parte inferior de los

muebles de la pared mediante enganches enca-

jados a presión.

•Cortar una hendidura a medida en la superficie

parte inferior del mueble de la pared tal y como

se muestra aquí.

•Colocar la campana y encajar hasta que los en-

ganches laterales emitan un chasquido confir-

mando la colocación.

3 Instalacón

•Asegurar la posición apretando los tornillos Vf

desde la parte inferior de la campana.

Modelo campana

extractora

CTB 6250 W/B/X CTB 9250

L1 510 810

Elemento de cierre

•El espacio entre el borde de la campana y la

pared posterior se puede cerrar utilizando el

elemento 20 y ajustándolo con los tornillos pro-

porcionados para este fin.

49 / 140 ES

Campana extractora / Manual de usuario

3.2 Conexión

3.2.1 Versión Aspirante

Cuando instale la versión aspirante, conecte la

campana a la salida utilizando un tubo flexible

o rígido de unos 150 o 120 mm de diámetro. La

elección será del instalador.

•Para instalar una salida de aire de 120 mm de

diámetro, introducir la brida de reducción 9 en la

salida del aire de la campana.

•Fijar el tubo en posición utilizando las abrazade-

ras que sean necesarias (no incluidas).

•Retirar los filtros de carbón.

3.2.2 Versión Recirculación

•Hacer un agujero de 125 mm de diámetro en

todos los estantes que haya colocados por en-

cima de la campana.

•Insertar la brida de reducción 9 en la salida de

aire de la campana.

•Conectar la brida al tubo de salida que va por

encima del estante que haya sobre la campana

mediante un tubo rígido o flexible de 120 mm

de diámetro.

•Fijar el tubo en posición utilizando las abrazade-

ras que sean necesarias (no incluidas).

•Asegurar la rejilla de salida de aire 8 sobre la sa-

lida de recirculación utilizando los 2 tornillos 12e

(2,9 x 9,5) que se incluyen.

•Comprobar que los filtros de carbón activado se

han colocado.

3.2.3 Conexión eléctrica

•Conectar la campana a la red eléctrica a través

de un interruptor bipolar que tenga un espacio

de contacto de al menos 3 mm.

•Al abrir la parte deslizante por primera vez des-

pués de instalar la campana, tire de ella con

fuerza hasta que haga click.

3 Instalacón

Lees eerst deze gebrukershandledng eerst!

Beste klant,

Dank u voor het kiezen van een product van Beko. We hopen dat u het beste haalt

uit uw product, dat vervaardigd is met de modernste technologie van hoge kwaliteit.

Lees daarom deze gebruikershandleiding en andere bijgeleverde documenten

volledig en zorgvuldig voordat u het product gaat gebruiken en bewaar deze voor

raadpleging in de toekomst. Als u het product aan iemand anders geeft, overhandig

dan ook de gebruikershandleiding. Volg alle waarschuwingen en informatie in de

gebruikershandleiding op.

Onthoud dat deze gebruikershandleiding ook van toepassing is op verschillende andere

modellen. Verschillen tussen modellen worden in de handleiding geïdentificeerd.

Utleg van de symbolen

Door deze gehele gebruikershandleiding worden de volgende symbolen gebruikt:

Belangrijke informatie of nuttige

aanwijzingen voor gebruik.

Waarschuwing voor gevaarlijke

situaties met betrekking tot leven

en eigendom.

Gevaar voor elektrische schok.

Het verpakkingsmateriaal van het

product is vervaardigd uit gerecycle-

de materialen overeenkomstig onze

nationale milieunormen.

Gooi het verpakkingsmateriaal niet weg met het huishoudelijk of ander afval. Breng het

naar een door de gemeente aangewezen verzamelpunt voor verpakkingsmateriaal.

Dit product is vervaardigd met de nieuwste technologie onder milieuvriendelijke omstandigheden.

53 / 140 NL

Afzuigkap / Gebruiksaanwijzing

1 Advezen en Suggestes

Deze gebruiksaanwijzing

geldt voor verschillende

uitvoeringen van het ap-

paraat. Het is mogelijk dat

er een aantal kenmerken

worden beschreven die

niet van toepassing zijn

op uw apparaat.

1.1 Installate

•De fabrikant aanvaardt geen

enkele aansprakelijkheid voor

schade die voortkomt uit onjuiste

of niet overeenkomstig de regels

der kunst uitgevoerde installaties.

•De minimale veiligheidsafstand

tussen de kookplaat en de

wasemkap bedraagt 650 mm

(sommige modellen kunnen lager

worden geïnstalleerd, raadpleeg

de paragrafen afmetingen en

installatie).

•Controleer of de netspanning

correspondeert met de spanning

die aangegeven is op hetplaatje

aan de binnenkant van de

wasemkap.

•Voor apparaten van klasse I dient

u zich ervan te verzekeren dat het

elektriciteitsnet in uw huis over

een goede aarding beschikt.

•Verbind de wasemkap met de

luchtuitlaat door middel van een

leiding met een diameter van 120

mm of groter. De leiding moet een

zo kort mogelijke route afleggen.

•Sluit de wasemkap niet aan op

afvoerpijpen van rook die gepro-

duceerd is door verbranding

(verwarmingsketels, open haar-

den etc.).

•Als er in het vertrek zowel de

wasemkap als apparaten die

niet op elektriciteit werken

(bijvoorbeeld gasapparaten)

worden gebruikt, moet ervoor

worden gezorgd dat het vertrek

voldoende geventileerd wordt.

Indien de keuken geen gat in de

buitenmuur heeft om de aanvoer

van schone lucht te garanderen,

dient dit gemaakt te worden.

Een juist gebruik zonder gevaren

wordt verkregen wanneer de

maximale onderdruk in het vertrek

niet hoger is dan 0,04 mbar.

•Om elk risico te voorkomen moet

een beschadigde voedingskabel

door de fabrikant of door de

technische servicedienst worden

vervangen.

54 / 140 NL

Afzuigkap / Gebruiksaanwijzing

•Als de instructies voor installaties

voor de gaskooktoestel een grotere

afstand boven aangegeven,moet

rekening worden gehouden. Alle

voorschriften betreffende de

afvoer van lucht moeten in acht

worden genomen.

1.2 Utlsaton

La hotte a été conçue exclusive-

ment pour l’usage domestique,

dans le but d’éliminer les odeurs de

la cuisine.

•Ne jamais utiliser abusivement la

hotte.

•Ne pas laisser les flammes libres à

forte intensité quand la hotte est

en service.

•Toujours régler les flammes de

manière à éviter toute sortie

latérale de ces dernières par

rapport au fond des marmites.

•Contrôler les friteuses lors de

l’utilisation car l’huile surchauffée

pourrait s’enflammer.

•Ne pas préparer d’aliments

flambés sous la hotte de cuisine :

risque d’incendie

1 Advezen en Suggestes

•Cet appareil ne doit pas être utilisé

par des personnes (y compris les

enfants) ayant des capacités psy-

chiques, sensorielles ou mentales

réduites, ni par des personnes

n’ayant pas l’expérience et la con-

naissance de ce type d’appareils, à

moins d’être sous le contrôle et la

formation de personnes respon-

sables de leur sécurité.

•Les enfants doivent être surveillés

pour s’assurer qu’ils ne jouent pas

avec l’appareil.

•« ATTENTION : Les parties

accessibles peuvent devenir très

chaudes si utilisées avec des

appareils de cuisson.»

55 / 140 NL

Afzuigkap / Gebruiksaanwijzing

1 Advezen en Suggestes

1.3 Onderhoud

•Alvorens onderhoudswerkzaam-

heden uit te voeren, moet de wa-

semkap uitgeschakeld worden

door de stekker uit het stopcon-

tact te halen of de hoofdschake-

laar om te zetten.

•Voer het onderhoud van de

filters altijd tijdig en nauwgezet

uit,volgens de aanbevolen

intervallen (Brandgevaar).

•Om de oppervlakken van de kap

schoon te maken is het voldoende

een vochtige doek en een neutraal

reinigingsmiddel te gebruiken.

57 / 140 NL

Afzuigkap / Gebruiksaanwijzing

2 Egenschappen

Markeringen op het product of de waarden in andere documenten die bij het product worden geleverd, zijn waarden die zijn verkregen onder

laboratoriumomstandigheden, volgens de relevante normen. Deze waarden kunnen variëren, afhankelijk van het gebruik van het product en de

omgevingstoestanden.

CTB 6250 W CTB 6250 B CTB 6250 X/XH CTB 9250 X/XH

Breedte 598 mm 898 mm

Diepte 175 mm

Hoogte 280 mm

Stroomvoltage 220 - 240 V, 50-60 Hz

Bediening 3

Zuigkracht 420 m3/h

Motorvermogen 140 W

Lampvermogen 2X28 W

Diameter luchtuitlaatpijp 120-150 mm

Netto gewicht: 7,6 kg 9,3 kg

Brutogewicht 8,5 kg 10,5 kg

Kleur Wit Zwart RVS RVS

2.3 Technische specificaties

58 / 140 NL

Afzuigkap / Gebruiksaanwijzing

3.1 Boren van gaten in

draagvlak en montage kap

Montage Met Schroeven

•Het draagvlak van de kap moet 135 mm hoger

zijn dan het ondervlak van de hangkastjes.

•Boor een gat van ø 4,5 mm in de drager met

behulp van de bijgeleverde boormal.

•Boor een gat van ø 120-150 mm in het draagvlak

met behulp van de bijgeleverde boormal.

•Bevestig met de 4 bijgeleverde schroeven 12a

(4,2 x 44,4).

Montage Met Klikbevestiging

•De kap kan rechtstreeks op het ondervlak van

de hangkastjes worden geinstalleerd met

zijsteunen met klikbevestiging.

•Boor gaten in de ondervlakken van de

hangkastjes, zoals aangegeven.

•Plaats de kap tot deze vasthaakt op de

zijsteunen met klikbevestiging.

•Blokkeer het geheel door de schroeven Vf vanaf

de onderkant van de kap vast te draaien.

3 Installate

Type wasemkap

CTB 6250 W/B/X CTB 9250 X

L1 510 810

Sluitprofiel

•De ruimte tussen de rand van de kap en de

achterwand kan worden afgesloten met behulp

van het bijgeleverde profiel 20 met de voor dit

doel reeds aanwezige schroeven.

59 / 140 NL

Afzuigkap / Gebruiksaanwijzing

3 Installate

3.2 Aansluitingen

3.2.1 Luchtuitlaat Afzuigversie

Bij installatie in afzuigversie, moet u de wasemkap

met de uitlaatleiding verbinden door middel van

een starre of buigzame leiding van ø 150 of 120

mm, naar keuze van de installateur.

•Voor verbinding met een leiding van ø120 mm,

moet de reductieflens 9 op de uitlaat van de

wasemkap worden aangebracht.

•Zet de leiding vast met geschikt leidingkle

men. Het benodigde materiaal wordt niet bij de

wasemkap geleverd.

•Verwijder de eventuele geurfilters met actieve

koolstof.

3.2.2 Luchtuitlaat Filterversie

•Boor een gat van ø 125 mm in de eventuele

plank boven de kap.

•Breng de reductieflens 9 op de uitlaat van de

wasemkap aan.

•Verbind de flens met de uitlaatopening op de

plank boven de kap met behulp van een starre

of flexibele leiding van ø120 mm.

•Zet de leiding vast met geschikte leidingklem-

men.Het benodigde materiaal wordt niet bij de

wasemkap geleverd.

•Bevestig het richtingsrooster 8 op de uitlaat

van de gerecirculeerde lucht met 2 van de

bijgeleverde schroeven 12e (2,9 x 9,5).

•Verzeker u ervan dat het geurfilter met actieve

koolstof geïnstalleerd is.

3.2.3 Elektrische

Aansluitingettrica

•Sluit de wasemkap aan op de netspanning met

een tweepolige schakelaar ertussen met een

opening tussen de contacten van tenminste 3

mm.

•Nadat u de kap geïnstalleerd heeft, moet u

het uitschuifbare gedeelte de eerste keer met

kracht naar buiten trekken tot het niet verder

kan en u een klik hoort.

61 / 140 NL

Afzuigkap / Gebruiksaanwijzing

5 Onderhoud

5.1 Vetfilters

5.1.1 Reiniging Van De

Metalen Zelfdragende

Vetfilters

•Deze filters moeten minstens om de 2

maanden of, bij een bijzonder intensief gebruik

vaker, gereinigd worden. Ze kunnen ook in de

vaatwasmachine afgewassen worden.

•Trek de rolletjes met de zuiggroep naar voren.

•Verwijder de filters één voor één door aan de

hiervoor bestemde hendeltjes te trekken.

•Was de filters zonder ze te vouwen en laat ze

drogen alvorens ze weer terug te plaatsen.

(Een eventuele kleursverandering van het

oppervlak van de filters, die na verloop van tijd

kan optreden, heeft absoluut geen invloed op

de goede werking ervan.)

•Plaats de vetfilters terug, maar let erop dat de

handgreep goed zichtbaar blijft.

•Sluit opnieuw de zuiggroep.

5.2 Geurfilter (Filterversie)

5.2.1 Vervanging

Attention: Éteindre les lumières

et attendre le refroidissement des

ampoules avant de procéder au

remplacement du filtre antiodeur.

•Let op: schakel de lichten uit en wacht tot de

lampen zijn afgekoeld, voordat u het geurfilter

vervangt.

•Deze filter kan niet gewassen of geregenereerd

worden en moet ongeveer om de 4 maanden

vervangen worden. Indien U de wasemkap zeer

intensief gebruikt, moet U de filter zelfs vaker

vervangen.

•Trek de rolletjes met de zuiggroep naar voren.

•Verwijder de vetfilters.

•Verwijder de verzadigde geurfilter met actieve

koolstof door aan de hiervoor bestemde

hendeltjes te trekken.

•Monteer het nieuwe filter door het op zijn plaats

vast te drukken.

•Plaats opnieuw de vetfilters.

•Sluit opnieuw de zuiggroep.

5.3 Verlichting

5.3.1 Vervanging Van De Lampen

Gloeilampen van 28W

•Verwijder de metalen vetfilters.

•Schroef de lampen los en vervang ze door niwe

lampen met dezelfde eigenschappen.

•Plaats de metalen vetfilters terug.

Lea este manual do utlzador em prmero lugar!

Caro Cliente,

Obrigado por preferir um produto Beko. Esperamos que obtenha os melhores resultados

do seu produto, que foi fabricado com alta qualidade e a mais moderna tecnologia.

Entretanto, leia todo este manual do utilizador e todos os outros documentos que o

acompanham cuidadosamente antes de utilizar o produto e guarde-o para consultas

futuras. Se transferir o produto para outra pessoa, dê-lhe também este manual. Siga

todos os avisos e informações deste manual do utilizador.

Lembre-se que este manual do utilizador pode ser também aplicável para diversos

outros modelos. As diferenças entre os modelos estarão identificadas no manual.

Explcação dos símbolos

São utilizados os seguintes símbolos em todo o manual:

Informações importantes ou dicas

úteis sobre utilização.

Aviso sobre situações perigosas

para a vida e a propriedade.

Aviso de choque eléctrico.

Os materiais da embalagem do

produto são feitos de materiais

recicláveis, de acordo com a nossa

Legislação Nacional sobre o

Ambiente.

Não elimine os materiais da embalagem juntamente com os resíduos domésticos ou

outros tipos de resíduos. Leve-os para os pontos de recolha de materiais de embalagem

designados pelas autoridades locais.

Este produto foi fabricado com a tecnologia mais recente em condições amigas do ambiente.

66 / 140 PT

Exaustor / Manual de Instruções

2.1Componentes

Ref. Qtd Componentes do produto

1 1 Corpo do exaustor equipado com:

Comandos iluminação, grupo do

ventilador e filtros

8 1 Grade direccionada de saída do ar

9 1 Flange de redução ø 150-120 mm

20 1 Perfil de fecho

Ref. Qtd Componentes de instalação

12a 4 Parafusos 4,2 x 44,4

12e 2 Parafusos 2,9 x 9,5

Qtd Documentação

1 Manual de Instruções

2.2 Encombrement

2 Característcas

68 / 140 PT

Exaustor / Manual de Instruções

3.1 Perfuração do plano de

suporte e montagem do

exaustor

Montagem Com Parafusos

•O plano de suporte do exaustor deve ficar numa

posição 135 mm mais alta relativamente ao

plano inferior dos móveis suspensos.

•Perfure o suporte com furos de ø 4,5 mm

utilizando o gabarito de perfuração fornecido

com o aparelho.

•Faça um furo de ø 120-150 mm no plano de

suporte utilizando o gabarito de perfuração

fornecido com o aparelho.

•Fixe com os 4 parafusos 12a (4,2 x 44,4)

fornecidos com o aparelho.

Montagem Com Fixação Por

Encaixe

•O exaustor pode ser instalado directamente

no plano inferior dos móveis suspensos com

suportes laterais fixados por encaixe.

•Faça uma abertura no plano inferior do móvel

suspenso, conforme indicado.

•Instale o exaustor até prender os suportes

laterais com fixação por encaixe.

3 Instalação

•Bloqueie definitivamente apertando os

parafusos Vf por baixo do exaustor.

Exaustor

CTB 6250 W/B/X CTB 9250 X

L1 510 810

Perfil De Fecho

•O espaço entre a borda do exaustor e a parede

de fundo pode ser fechado aplicando o perfil

20 fornecido com o aparelho utilizando os

parafusos já preparados para esta finalidade.

69 / 140 PT

Exaustor / Manual de Instruções

3.2 Ligações

3.2.1 Saída Do Ar Para A Versão

Aspirante

Para a instalação na Versão Aspirante, ligue o

exaustor ao tubo de saída utilizando um tubo

rígido ou flexível de ø150 ou 120 mm; esta escolha

deve ser feita pelo instalador.

•Para a ligação com um tubo de ø120 mm, instale

a flange de redução 9 na saída do corpo do

exaustor.

•Fixe o tubo com braçadeiras de aperto

adequadas. O material necessário não é

fornecido com o aparelho.

•Tire os filtros anti-odor de carvão activo, se

presentes.

3.2.2 Saída Do Ar Para A

Versão Filtrante

•Faça um furo de ø 125 mm na prateleira presente

acima do exaustor.

•Instale a flange de redução 9 na saída do corpo

do exaustor.

•Ligue a saída do corpo do exaustor com a parte

superior do móvel suspenso utilizando um tubo

rígido ou flexível de ø120 mm; esta escolha deve

ser feita pelo instalador.

•Fixe a grade direccionada 8 na saída do ar

reciclado com 2 parafusos 12e (2,9 x 9,5)

fornecidos com o aparelho.

•Certifique-se da presença dos filtros anti-odor

de carvão activo.

3.2.3 Eligação Eléctrica

•Ligue o exaustor à rede de alimentação eléctrica

intercalando um interruptor bipolar com

abertura mínima entre os contactos de 3 mm.

•Tendo instalado o exaustor, para a primeira vez

é necessário abrir o carro deslizante com força

até perceber o encaixe do fim de curso.

3 Instalação

71 / 140 PT

Exaustor / Manual de Instruções

5 Manutenção

5.1 Filtros antigordura

5.1.1 Limpeza Dos Filtros

Metálicos Antigordura

Autoportantes

•Também podem ser lavados na máquina de lavar

louça. Precisam de ser lavados cerca de 2 em 2

meses de utilização ou com maior frequência

em caso de uso muito intenso do aparelho.

•Puxe o carro aspirante para fora.

•Tire os filtros, um de cada vez, manobrando os

engates próprios.

•Lave os filtros, evitando dobrá-los, e deixe-os

secar antes de os reinstalar. (A eventual

alteração de cor da superfície do filtro que, com

o tempo, se poderá verificar, não prejudica de

modo nenhum a sua eficácia.)

•Reinstale-os, lembrando-se de manter a pega

virada para o lado exterior visível.

•Feche o carro aspirante.

5.2 Filtros Anti-Odores

(Versão Filtrante)

5.2.1 Substituição

Atenção! Apague as luzes e aguarde

que as lâmpadas arrefeçam, antes

de proceder à substituição do filtro

anti-odores

•Não podem ser lavados nem são regeneráveis.

Têm de ser substituídos de 4 em 4 meses de

utilização, aproximadamente, ou com maior

frequência em caso de uso muito intenso do

aparelho.

•Puxe o carro aspirante para fora.

•Tire os filtros antigordura.

•Remova o filtro anti-odores de carvão activo

saturado, manobrando os respectivos engates.

Instale o novo filtro encaixando-o no respectivo

lugar.

•Monte de novo os filtros antigordura.

•Feche de novo o carro aspirante.

5.3 Iluminação

5.3.1 Substituição Das Lâmpadas

Lâmpadas de 28W

•Tire os filtros metálicos antigordura ou abra a

grade porta-filtros.

•Desatarraxe as lâmpadas e substitua-as por

novas de características iguais.

•Reinstale os filtros metálicos antigordura ou

feche a grade porta-filtros

74 / 140 DA

Emhætte / Brugsvejledning

•Emhætten må kun anvendes til det

formål, hvortil den er konstrueret.

•Der må ikke forekomme høj åben

ild under emhætten, mens den

anvendes.

•Justér brænderen, så flammerne

er rettet direkte mod bunden af

panden/gryden – de må ikke nå ud

over kanten af bunden.

•Frituregryder skal under brug

holdes under konstant opsyn:

kogende varm olie kan sprøjte ind

i flammerne.

•Emhætten må ikke anvendes af

børn og personer, som ikke ved,

hvordan den betjenes.

•Apparatet er ikke beregnet til at

skulle anvendes af mindre børn

eller svækkede personer uden

opsyn.

•Undlad at flambere retter under

emhætten; der opstår ellers

brandfare.

•Dette apparat må ikke anvendes

af personer (derunder børn) med

nedsatte psykiske, sensoriske

eller sindsmæssige evner, eller

personer uden erfaring eller

tilstrækkeligt kendskab, med

mindre de overvåges eller oplæres

i brug af apparatet af personer, der

er ansvarlige for deres sikkerhed.

1 Råd og Anvsnnger

•Børn skal overvåges for at undgå,

at de leger med apparatet.

•”GIV AGT: De tilgængelige dele

kan blive meget varme, hvis de

anvendes med kogeapparater.”

1.3 Vedlgeholdelse

•Inden apparatet skal vedligeholdes

eller rengøres, skal der slukkes for

det eller stikket skal tages ud af

stikkontakten.

•Rengør og/eller udskift filtrene

iht. det angivne tidinterval

(Brandbare).

•Rengør emhætten ved hjælp af en

fugtig klud og et neutralt flydende

rengøringsmiddel.

75 / 140 DA

Emhætte / Brugsvejledning

2.1 Komponenter

Ref. Antal Produktkomponenter

1 1 Emhætte, komplet med Styring,

lys, blæser, filtrefiltros

8 1 Retningsbestemt luftudtagsris

9 1 Passtykke ø 150-120 mm

20 1 Lukkeelement

Ref. Antal Installationskomponenter

12a 4 Skruer 4,2 x 44,4

12e 2 Skruer 2,9 x 9,5

Antal Dokumentation

1 Brugsanvisning

2.2 Encombrement

2 Apparatbeskrvelse

77 / 140 DA

Emhætte / Brugsvejledning

3.1 Således bores der i den

bærende konstruktionsflade

og således anbringes

emhætten

Tilpasning Med Skruer

•Emhættens støtteflade skal være 135 mm over

vægelementernes underflade.

•Bor støttefladen med et ø 4,5 mm borehoved fra

den medleverede borekasse.

•Skær et ø 120-150 mm stor hul på støttefladen

ved at bruge den medleverede borekasse.

•Fastgør ved brug af de 4 skruer 12a (4,2 x 44,4),

der er leveret med.

Snapbeslag

•Emhætten kan installeres enten direkte på

underfladen af vægelementerne ved brug af

snap-sideunderstøtninger.

•Skær en tilpasset åbning i underdelen af

vægelementet, som vist.

•Isæt emhætten, indtil sidestøtterne klikker på

plads.

•Lås den på plads ved at stramme skruerne Vf fra

undersiden af emhætten.

3 Installaton

Type Emhætten

CTB 6250 W/B/X CTB 9250 X

L1 510 810

Lukkeelement

•Afstanden mellem emhættens kant og den

bageste væg kan lukkes ved at bruge element

20, der er medleveret, og bruge skruerne der er

beregnet til det.

78 / 140 DA

Emhætte / Brugsvejledning

3 Installaton

3.2 Tilslutninger

3.2.1 Afskærmet Udgave

Luftaftræksystem

Når den afskærmede version installeres, skal

emhætten tilsluttes skorstenen ved hjælp af

enten et flex- eller et stift rør ø 150 eller 120 mm.

Det beslutter installatøren

•For at installere en ø 120 mm tilslutning til

luftaftræk skal reduktionsflangen 9 sættes på

emhættens udtræk.

•Fastgør røret på plads ved hjælp af tilstrækkeligt

med rørholdere (ikke medleveret).

•Fjern alle aktive kulfiltre.

3.2.2 Luftudtag I Versionen Til

Filtrering

•Bor et Ø 125 mm hul i den eventuelle konsol over

emhætten.

•Indsæt reduktionsflangen 9 på emhættens

udtag.

•Forbind flangen til udtagshullet i konsollen over

emhætten med et stift eller fleksibelt Ø 120 mm

rør.

•Fastgør røret med passende rørbånd. Det

nødvendige materiale følger ikke med.

•Fastgør retningsristen 8 på udtaget ved hjælp

af de to medfølgende skruer 12e (2,9x9,5).

•Kontrollér, at de aktive kulfiltre er til stede.

3.2.3 Elektrisk Tilslutning

•Tilslut emhætten til strømmen via en topolet

kontakt med en kontaktafstand på mindst 3

mm.

•Når skydeslæden åbnes for første gang, efter

emhætten er installeret, skal den trækkes

hurtigt ud, indtil den klikker.

79 / 140 DA

Emhætte / Brugsvejledning

4 Brug

4.1 Betjeningspanel

L Tænder og slukker for belysningen.Lys

M Motor Tænder og slukker for ekstraktorens

motor

V Hastighed Sætter ekstraktorens driftshastighed:

1. Lav hastighed, bruges til at give en

konstant og lydløs luftudskiftning,

hvis der er lette madlavningsdampe.

2. Middelhastighed, passende til de

fleste driftbetingelser, forudsat et

optimalt forhold mellem behandlet

luft/støjniveau.

3. Højeste hastighed, bruges til at fjer-

ne de madlavningsdampe, der ud-

sendes på højeste varme, inklusive

lange perioder.

L Tænder og slukker for belysningen.Lys

M Motor Tænder og slukker for ekstraktorens

motor

V Speed Sætter ekstraktorens driftshastighed:

1. Lav hastighed, bruges til at give en

konstant og lydløs luftudskiftning,

hvis der er lette madlavningsdampe.

2. Højeste hastighed, bruges til at

fjerne de madlavningsdampe, der

udsendes på højeste varme, inklu-

sive lange perioder.

80 / 140 DA

Emhætte / Brugsvejledning

5 Vedlgeholdelse

5.1 Fedtfiltre

5.1.1 Rengøring Af Selvbærende

Fedtfiltre Af Metal

•Filtrene kan vaskes i opvaskemaskine og skal

rengøres ca. hver anden måned ved normalt

brug eller oftere, hvis emhætten bruges meget.

•Træk udsugningsgruppen ud.

•Fjern filtrene ét af gangen ved at trykke på de

specielle holdere.

•Vask filtrene uden at bøje dem og lad dem tørre

helt, inden de monteres igen. (Hvis filtrets

overflade skulle skifte farve i tidens løb, har

dette ingen indflydelse på filtrets effektivitet.)

•Når filtrene monteres igen, skal man sørge for,

at håndtaget vender den synlige del udad.

•Luk udsugningsgruppen til igen.

5.2 Lugtabsorberende filtre

(Recirkulation gennem filter)

5.2.1 Udskiftning

Advarsel: Sluk lyset. Udskift det

aktive kulfilter, når pærerne er

afkølet

•Disse filtre kan ikke vaskes og bruges igen, men

skal udskiftes ca. hver 4. måned eller oftere ved

særligt intens brug.

•Træk udsugningsgruppen ud.

•Fjern fedtfiltrene.

•Tag de opbrugte lugtabsorberende kulfiltre ud

ved at trykke på de specielle holdere.

•Fastgør det nye filter ved at hægte ind på plads

•Monter fedtfiltrene igen.

•Luk udsugningsgruppen til igen.

5.3 Lys

5.3.1 Udskiftning Af Lys

28W glødelys.

•Tag fedtfiltrene af metal ud

•Skru pærerne af og erstat dem med nye med de

samme egenskaber.

•Sæt metalfedtfiltrene på plads igen.

Proszę najperw przeczytać nstrukcję obsług!

Drodzy Klienci,

Dziękujemy za wybór wyrobu marki Beko. Mamy nadzieję, że wyrób ten, wyprodukowany

przy użyciu wysokiej jakości najnowszej technologii okaże się w najwyższym stopniu

zadowalający. Dlatego proszę przed jego użyciem uważnie przeczytać całą tę instrukcję

obsługi i towarzyszące jej dokumenty i zachować ją do wglądu na przyszłość. Przy

przekazaniu tego wyrobu komuś innemu, proszę oddać mu także tę instrukcję. Proszę

przestrzegać wszystkich ostrzeżeń i informacji z tej instrukcji obsługi.

Proszę pamiętać, że instrukcja ta odnosi się także do kilku innych modeli. Instrukcja

wskaże różnice pomiędzy nimi.

Objaśnene symbol

W niniejszej instrukcji obsługi stosuje się następujące symbole:

Ważne informacje i przydatne wska-

zówki co do użytkowania.

Ostrzeżenie o zagrożeniach dla życia

i mienia.

Ostrzeżenie przed porażeniem prą-

dem.

Opakowanie tego wyrobu wykonano

z materiałów nadających się do po-

nownego przerobu zgodnie z odno-

śnymi krajowymi przepisami ochrony

środowiska naturalnego.

Nie wyrzucaj materiałów opakowaniowych do śmieci wraz z innymi odpadkami

domowymi. Oddaj je w jednym z wyznaczonych przez władze lokalne punktów zbiórki

materiałów opakowaniowych.

Wyrób ten wyprodukowano przy użyciu najnowszych technologii w przyjaznych dla środowiska

naturalnego warunkach.

84 / 140 PL

Okap / Instrukcja obsługi

2.1 Części składowe

Nr Ilość Część składowa

1 1 Korpus okapu, wraz z: przyciska-

mi sterowania, oświetleniem,

dmuchawą, filtrami

8 1 Kratka kierunkowa wylotu powie-

trza

9 1 Zwężka ø 150-120 mm

20 1 Element zamykający

Nr Ilość Elementy montażowe

12a 4 Wkręty 4,2 x 44,4

12e 2 Wkręty 2,9 x 9,5

Ilość Dokumentacja

1 Instrukcja obsługi

2.2 Wymiary

2 Charakterystyka

87 / 140 PL

Okap / Instrukcja obsługi

3 Instalacja

3.2 Przyłączenie

3.2.1 Wersja wylotu powietrza z

wyciągiem

Aby zainstalować okap w wersji z wyciągiem po-

wietrza, przyłącz okap do przewodu kominowego

za pomocą giętkiej lub sztywnej rury Ø 150 lub 120

mm, do wyboru przez montera.

•Aby zainstalować przyłącze Ø 120 mm wylotu

powietrza, załóż zwężkę 9 na wylot korpusu

okapu.

•Zamocuj rurę w jej miejscu odpowiednimi

obejmami zaciskowymi (nie są dostarczane

wraz z okapem).

•Wyjmij filtry węglowe, jeśli są.

3.2.2 Wersja wylotu powietrza z

recyrkulacją

•Jeżeli ponad okapem znajduje się półka, wytnij w

niej otwór Ø 125 mm.

•Załóż zwężkę 9 na wylot korpusu okapu.

•Połącz zwężkę z wylotem na półce nad okapem

giętką lub sztywną rurą Ø 120 mm.

•Zamocuj rurę w jej miejscu odpowiednimi

obejmami zaciskowymi (nie są dostarczane

wraz z okapem).

•Zamocuj kratkę wentylacyjną 8 na wylocie

powietrza z recyrkulacją dostarczonymi wraz z

okapem dwoma śrubkami 12e (2,9 x 9,5).

•Upewnij się, że włożono filtry z węgla

aktywnego.

3.2.3 Połączenia elektryczne

•Przyłącz okap do sieci zasilającej poprzez

przełącznik dwubiegunowy o odstępie styków

co najmniej 3 mm.

•Po zainstalowaniu okopu, za pierwszym razem

konieczne jest energiczne otwarcie wózka

przesuwnego, aż do usłyszenia trzaśnięcia

oznaczającego koniec ruchu.

89 / 140 PL

Okap / Instrukcja obsługi

5 Konserwacja

5.1 Filtry tłuszczu

5.1.1 Czyszczenie kasetowych

metalowych filtrów tłuszczu

•Filtry te trzeba czyścić co 2 miesiące, lub częściej

w przypadku intensywnego użytkowania.

Można je czyścić w zmywarce do naczyń.

•Wysuń szufladę ssania okapu.

•Wyjmuj filtry po kolei, po odłączeniu ich

elementów mocujących.

•Umyj filtry, uważając, aby ich nie zginać. Przed

ich ponownym zamontowaniem odczekaj, aż

wyschną. (Filtry mogą zmienić kolor po umyciu,

nie wpływa to jednak na ich skuteczność)

•Wkładając filtry z powrotem do okapu zwrócić

uwagę, aby zamontować je poprawnie,

uchwytem do zewnątrz.

•Wsuń szufladę ssania okapu.

5.2 Filtr węglowy (Wersja z

recyrkulacją)

5.2.1 Wymiana filtrów

węglowych

Ostrzeżenie: Przed wymianą filtru

zapachu wyłącz oświetlenie i odcze-

kaj, aż żarówki ostygną.

•Filtrów tych nie można myć ani regenerować i

trzeba je wymieniać mniej więcej co 4 miesiące,

lub częściej w przypadku intensywnego

użytkowania.

•Wysuń szufladę ssania okapu.

•Wyjmij filtry tłuszczu.

•Wyjmij nasycony filtr węglowy po zwolnieniu

zaczepów blokujących

•Załóż nowy filtr, zaczepiając go w obsadzie.

•Włóż z powrotem filtry tłuszczu

•Wsuń szufladę ssania okapu.

5.3 Oświetlenie

5.3.1 Wymiana żarówek

Żarówki 28W

•Wyjmij metalowe filtry tłuszczu.

•Wykręcić uszkodzoną żarówkę i wymieni na

nową o takich samych parametrach.

•Włóż z powrotem filtry tłuszczu

Prmausa perskatykte šą naudojmo nstrukcją!

Gerb. Pirkėjau,

Ačiū, kad pasirinkote „Beko“ gaminį. Tikimės, kad šiuo gaminiu, kuris buvo pagamintas

naudojantis aukščiausios kokybės moderniausią technologiją, liksite patenkinti. Todėl

prieš naudojantis šiuo prietaisu prašome perskaityti visą šį vartotojo vadovą ir prie jo

pridedamus dokumentus ir pasilikti juos, jei jų prireiktų ateityje. Jeigu atiduotumėte

šį gaminį kam nors kitam, kartu atiduokite ir šį vartotojo vadovą. Vadovaukitės visais

šiame vartotojo vadove pateikiamais įspėjimais ir informacija.

Atsiminkite, kad ši naudojimo instrukcija taip pat gali būti taikytina keletui kitų modelių.

Šioje instrukcijoje nurodyta, kuo skiriasi įvairūs modeliai.

Smbolų paašknmas

Šiame vartotojo vadove naudojami šie simboliai:

Svarbi informacija arba naudingi

patarimai, kaip naudoti mašiną.

Įspėjimai apie gyvybei ir (arba)

turtui pavojų keliančias situacijas ir

sąlygas.

Įspėjimas dėl elektros smūgio.

Šio gaminio pakavimo medžiagos

pagamintos iš pakartotinai panau-

dojamų medžiagų, atsižvelgiant į

mūsų nacionalinius aplinkosaugos

reglamentus.

Neišmeskite pakavimo medžiagų kartu su kitomis buitinėmis atliekomis arba kitomis

šiukšlėmis. Išmeskite pakavimo medžiagas į tam skirtą vietos atliekų surinkimo punktą.

Šis gaminys pagamintas naudojant naujausią technologiją aplinkai nekenksmingomis sąlygomis.

91 / 140 LT

Garų rinktuvas / naudojimo instrukcija

1 Rekomendacjos r pasūlyma

Ši naudojimo instrukcija

taikytina keliems šio prie-

taiso modeliams. Be to,

kai kurių atskirų savybių

aprašymai gali būti neta-

ikytini konkrečiam prieta-

isui.

1.1 Įrengmas

•Gamintojas neatsako už jokią žalą,

patirtą dėl netinkamo įrengimo.

•Minimalus saugus atstumas tarp

viryklės viršaus ir garų rinktuvo

yra 650 mm (kai kuriuos modelius

galima montuoti žemiau; žr.

skyrius apie tinkamus matmenis ir

įrengimą).

•Įsitikinkite, ar elektros tinklo

įtampa atitinka nurodytąją

kategorijos plokštelėje, kuris yra

pritvirtinta vidinėje garų rinktuvo

pusėje.

•Naudodami I klasės prietaisus,

įsitikinkite, ar namų elektros

tinklas užtikrina tinkamą

įžeminimą.

•Prijunkite garų rinktuvą prie

dūmtra ukio, na udo da mi

mažiausiai 120 mm skersmens

vamzdį. Dūmtraukis privalo būti

kuo trumpesnis.

•Nejunkite garų rinktuvo prie

išleidimo vamzdžių, kuriuose gali

būti degių garų (katilų, židinių ir

pan.).

•Jeigu garų tinktuvas yra jungiamas

prie neelektrinių prietaisų (pvz.,

dujinių prietaisų), privaloma

užtikrinti pakankamą patalpos

vėdinimą, kad išmetamosios

dujos nepatektų atgal į patalpą.

Virtuvėje privalo būti įrengta

tiesioginė ventiliacija, išeinanti

tiesiai į lauką, kad į patalpą patektų

gaivus oras.

1.2 Naudojmas

Garų rinktuvas skirtas tik naudoji-

mui namuose virtuvės kvapams ša-

linti.

•Šį garų rinktuvą visada naudokite

tik pagal jo numatytąją naudojimo

paskirtį.

•Niekada nepalikite atviros liepsnos

po veikiančiu garų rinktuvu.

•Pareguliuokite liepsną, kad ji būtų

tik po puodo dugnu ir nelaižytų

prikaistuvio šonų.

•Naudojant gruzdintuves, jas reikia

nuolat prižiūrėti: per daug įkaitęs

aliejus gali užsiliepsnoti.

92 / 140 LT

Garų rinktuvas / naudojimo instrukcija

1 Rekomendacjos r pasūlyma

•Garų rinktuvo neturėtų naudoti

vaikai arba asmenys, nežinantys,

kaip tinkamai jį naudoti.

1.3 Technnė prežūra

•Prieš atlikdami bet kokius

techninės priežiūros darbus,

išjunkite prietaisą arba atjunkite jį

nuo elektros tinklo.

•Praėjus nurodytam laikotarpiui,

išvalykite ir (arba) pakeiskite filtrus

()antraip kils gaisro pavojus).

•Valykite garų rinktuvą drėgna

šluoste su trupučiu neutralios

skystos valymo priemonės.

93 / 140 LT

Garų rinktuvas / naudojimo instrukcija

2.1 Sudedamosios dalys

Ref. Kiekis Gaminio sudedamosios dalys

1 1 Garų rinktuvo korpusas, įskaitant

šias dalis: valdikliai, lemputė, ven-

tiliatorius, filtrai

8 1 Kreipiamosios oro išleidimo gro-

telės

9 1 Reduktoriaus jungė, 150–120 mm

20 1 Uždarymo elementas

Ref. Kiekis Montavimo dalys

12a 4 Varžtai 4,2 x 44,4

12e 2 Varžtai 2,9 x 9,5

Kiekis Dokumentacija

1 Naudojimo instrukcija

2.2 Matmenys

2 Savybės

94 / 140 LT

Garų rinktuvas / naudojimo instrukcija

Ant gaminio esantys ženklai ar kituose, su gaminiu pateiktuose dokumentuose esančios reikšmės - tai reikšmės, gautos laboratorinėmis sąlygomis,

remiantis atitinkamais standartais. Šios reikšmės gali skirtis, priklausomai nuo gaminio naudojimo ir aplinkos sąlygų.

CTB 6250 W CTB 6250 B CTB 6250 X/XH CTB 9250 X/XH

Plotis 598 mm 898 mm

Ilgis 175 mm

Aukštis 280 mm

Maitinimo įtampa 220 - 240 V, 50-60 Hz

Valdymas 3 padėtys

Traukimo galia 420 m3/h

Variklio galia 140 W

Lemputės galia 2X28 W

Oro išleidimo vamzdžio skersmuo 120-150 mm

Grynasis svoris 7,6 kg 9,3 kg

Bendrasis svoris 8,5 kg 10,5 kg

Spalva Balta Juoda Inoksas Inoksas

2.3 Techniniai duomenys

2 Savybės

95 / 140 LT

Garų rinktuvas / naudojimo instrukcija

3.1 Atraminio paviršiaus

gręžimas ir garų rinktuvo

tvirtinimas

Tvirtinimas varžtais

•Garų rinktuvo atraminis paviršius privalo būti

135 mm virš sieninių blokelių apatinių paviršių.

•Naudodami pateiktą gręžimo šabloną, 4,5 mm

skersmens grąžtu išgręžkite atramoje skyles.

•Išgręžkite atraminiame paviršiuje 150 mm

skyles, naudodami pateiktą gręžimo šabloną.

•Pritvirtinkite pateiktais keturiais 12a (4,2 x

44,4) varžtais.

Tvirtinimas užspaudžiant

•Garų rinktuvą taip pat galima montuoti tiesiai

ant sieninių blokelių, naudojant užspaudžiamas

šonines atramas.

•Išpjaukite pažymėtą angą sieninio blokelio

apatiniame paviršiuje, kaip pavaizduota.

•Spauskite garų rinktuvą tol, kol šoninės atramos

tinkamai užsifiksuos.

•Pritvirtinkite varžtais Vf iš garų rinktuvo apačios.

3 Įrengmas

Garų rinktuvo

modelis

CTB 6250 W/B/X CTB 9250 X

L1 510 810

Uždarymo elementas

•Tarpą tarp garų rinktuvo krašto ir galinės sienos

galima uždaryti pateiktuoju elementu 20,

priveržiant tam tikslui pateiktus varžtus.

96 / 140 LT

Garų rinktuvas / naudojimo instrukcija

3.2 Prijungimas

3.2.1 Vamzdinis oro išleidimo

sistemos modelis

Montuodami vamzdinį modelį, prijunkite garų

rinktuvą prie kamino, naudodami lankstųjį arba

standųjį 150 arba 120 mm skersmens vamzdį –

montuotojas gali pats pasirinkti vamzdžių tipą.

•Norėdami sumontuoti 120 mm oro išleidimo

jungtį, įkiškite reduktoriaus jungę 9 į garų

rinktuvo korpuso išleidimo angą.

•Pritvirtinkite vamzdį tinkamais vamzdžių

spaustukais (nepateikti).

•Išimkite anglinius filtrus, jeigu jie įrengti.

3.2.2 Recirkuliuojamo oro

išleidimo angos modelis

•Jeigu virš garų rinktuvo įrengta kokia nors

lentyna, išpjaukite joje 125 mm angą.

•Įkiškite reduktoriaus jungę 9 į garų rinktuvo

korpuso išleidimo angą.

•Naudodami lankstųjį arba standųjį 120 mm

vamzdį, prijunkite jungę prie išleidimo angos

lentynoje, esančioje virš garų rinktuvo.

•Pritvirtinkite vamzdį tinkamais vamzdžių

spaustukais (nepateikti).

•Pateiktais dviem varžtais 12e (2,9 x 9,5)

pritvirtinkite oro išleidimo groteles 8 prie

recirkuliuojamo oro išleidimo angos.

•Būtinai įtaisykite aktyviosios anglies filtrus.

3.2.3 Elektros prijungimas

•Prijunkite garų rinktuvą prie elektros tinklo,

naudodami dviejų polių jungiklį, kurio kontaktai

vienas nuo kito yra bent 3 mm atstumu.

•Sumontavę garų rinktuvą, pirmą kartą

atidarydami slankiojamą suportą, smarkiai jį

truktelėkite, kol jis užsifiksuos.

3 Įrengmas

97 / 140 LT

Garų rinktuvas / naudojimo instrukcija

4 Naudojmas

4.1 Valdymo skydelis

L Lemputė Apšvietimo sistemai įjungti ir išjungti

M Variklis -Garų rinktuvo varikliui įjungti ir iš

jungti

V Greitis Garų rinktuvo veikimo greičiui nu-

statyti

1. Mažas greitis; naudojamas nuo-

latiniam, tyliam oro srautui, kai

gaminant maistą kyla mažai garų

ir kvapų. 2. Vidutinis greitis; tinka daugeliui

maisto gaminimo sąlygų, užtikri-

nant optimalų oro srauto/triukš-

mo lygio santykį.

3. Maksimalus greitis; naudojamas

esant maksimaliai garų ir kvapų

emisijai, įskaitant tada, kai maistas

gaminamas ilgai.

L Lemputė -Apšvietimo sistemai įjungti ir iš

jungti

M Variklis -Garų rinktuvo varikliui įjungti ir iš

jungti

V Greitis Garų rinktuvo veikimo greičiui nu-

statyti

1. Mažas greitis; naudojamas nuo-

latiniam, tyliam oro srautui, kai

gaminant maistą kyla mažai garų

ir kvapų.

2. Vidutinis greitis; tinka daugeliui

maisto gaminimo sąlygų, užtikri-

nant optimalų oro srauto/triukš-

mo lygio santykį.

Διαβάστε πρώτα αυτό το εγχειρίδιο!

ΑγαπητέΠελάτη,

Ευχαριστούμε που προτιμήσατε ένα προϊόν Beko. Ελπίζουμε ότι θα έχετε τα

καλύτερααποτελέσματααπότοπροϊόνπουαποκτήσατετοοποίοέχεικατασκευαστεί

με υψηλή ποιότητακαι με τεχνολογία αιχμής.Γι' αυτό,πριν χρησιμοποιήσετε το

προϊόν,διαβάστεπλήρωςαυτότοεγχειρίδιοχρήσηςκαιόλαταάλλασυνοδευτικά

έγγραφα,καιφυλάξτεταγιαμελλοντικήαναφορά.Ανμεταβιβάσετετοπροϊόνσε

τρίτον,παραδώστεμαζίκαιτοεγχειρίδιοχρήσης.Νατηρείτεόλεςτιπροειδοποιήσεις

καιπληροφορίεςπουπεριέχονταιστοεγχειρίδιοχρήσης.

Να θυμάστε ότι αυτό το εγχειρίδιο χρήσης έχει εφαρμογή και σε αρκετά άλλα

μοντέλα.Οιδιαφορέςμεταξύμοντέλωνθαυποδεικνύονταιστοεγχειρίδιο.

Εξήγηση των συμβόλων

Σεόλητηνέκτασηαυτούτουεγχειριδίουχρήσηςχρησιμοποιούνταιταεξήςσύμβολα:

3 Σημαντικές πληροφορίες ή

χρήσιμες υποδείξεις σχετικά

μετηχρήση.

AΠροειδοποίησηγιαεπικίνδυ-

νες καταστάσεις για τη ζωή

καιτηνπεριουσία.

B Προειδοποίηση για ηλεκτρο-

πληξία.

Τα υλικά συσκευασίας του

προϊόντος είναι κατασκευα-

σμένα από ανακυκλώσιμα

υλικάσύμφωναμετουςεθνι-

κούςμας κανονισμούς προ-

στασίαςτουπεριβάλλοντος.

Μηναπορρίψετε ταυλικά συσκευασίαςμαζί με τα οικιακά ήάλλααπορρίμματα.

Παραδώστεταστα σημεία συλλογήςυλικώνσυσκευασίας πουέχουνκαθοριστεί

απότιςτοπικέςαρχές.

Το προϊόν αυτό κατασκευάστηκε με χρήσητης τελευταίας τεχνολογίαςσε συνθήκες φιλικές προς το

περιβάλλον.

102 / 140 EL

Απορροφητήρας / Εγχειρίδιο Χρήσης

1 Υποδείξεις και προτάσεις

1.3 Συντήρηση

•Απενεργοποιήστε τη συ-

σκευή ήαποσυνδέστετην

απότηνπαροχήρεύματος

δικτύουπρινπραγματοποι-

ήσετε οποιαδήποτε εργα-

σίασυντήρησης.

•Να καθαρίζετε και/ή αντι-

καθιστάτε τα φίλτρα στα

προβλεπόμενα χρονικά

διαστήματα(κίνδυνοςπυρ-

καγιάς).

•Να καθαρίζετε τον απορ-

ροφητήρα με ένα ελαφρά

υγρό πανί και ουδέτερο

υγρόαπορρυπαντικό.

103 / 140 EL

Απορροφητήρας / Εγχειρίδιο Χρήσης

2.1 Μέρη της συσκευής

Αρ. Ποσ. Μέρη του προϊόντος

1 1 Σώμααπορροφητήρα,

πλήρεςμε:χειριστήρια,

φώτα,ανεμιστήρα,φίλτρα

8 1 Κατευθυνόμενησχάρα

εξαγωγήςαέρα

9 1 Φλάντζασυστολήςø 150-

120χιλ.

20 1 Στοιχείοκλεισίματος

Αρ. Ποσ. Εξαρτήματα

εγκατάστασης

12a 4 Βίδες4,2x44,4

12e 2 Βίδες2,9x9,5

Ποσ. Τεκμηρίωση

 1 Εγχειρίδιοοδηγιών

2.2 Διαστάσεις

2 Χαρακτηριστικά

104 / 140 EL

Απορροφητήρας / Εγχειρίδιο Χρήσης

2 Χαρακτηριστικά

Οισημάνσειςπάνωστοπροϊόνήοιτιμέςπουαναφέρονταισεάλλαέγγραφαπουσυνοδεύουντοπροϊόν

είναιτιμέςπουέχουναποκτηθείυπόεργαστηριακέςσυνθήκεςσύμφωναμετασχετικάπρότυπα.Αυτές

οιτιμέςμπορείναδιαφέρουνανάλογαμετηχρήσητουπροϊόντοςκαιτιςσυνθήκεςτουπεριβάλλοντος.

CTB 6250 W CTB 6250 B CTB 6250 X/XH CTB 9250 X/XH

Πλάτος 598 mm 898 mm

Βάθος 175 χιλ.

Ύψος 280 χιλ.

Τάση τροφοδοσίας 220 - 240 V, 50-60 Hz

Χειριστήριο 3 θέσεων

Ισχύς αναρρόφησης 420 m3/h

Ισχύς μοτέρ 140 W

Ισχύς λαμπτήρα(-ων) 2X28 W

Διάμετρος σωλήνα εξόδου

αέρα 120-150 χιλ.

Καθαρό βάρος 7,6 kg 9,3 kg

Μικτό βάρος 8,5 kg 10,5 kg

Χρώμα Λευκό Μαύρο Ανοξείδωτο Ανοξείδωτο

2.3 Τεχνικές προδιαγραφές

105 / 140 EL

Απορροφητήρας / Εγχειρίδιο Χρήσης

3.1 Διάτρηση οπών στην

επιφάνεια στήριξης

και τοποθέτηση του

απορροφητήρα

Βιδωτή τοποθέτηση

•Ηεπιφάνειαστήριξηςτουαπορροφη-

τήρα πρέπει να είναι 135 χιλ. πάνω

απότηνκάτωεπιφάνειατωνμονάδων

τοίχου.

•Διατρήστετοστήριγμαμεένατρυπάνι

ø4,5χιλ.,χρησιμοποιώνταςτοπαρε-

χόμενουπόδειγμαδιάτρησης.

•Κόψτε μια οπή ø 150 χιλ. στην επι-

φάνειαστήριξης,χρησιμοποιώνταςτο

παρεχόμενουπόδειγμαδιάτρησης.

•Στερεώστεχρησιμοποιώνταςτιςπαρε-

χόμενες4βίδες12a(4,2x44,4).

Κουμπωτή στερέωση

•Ο απορροφητήρας μπορεί να

εγκατασταθεί απευθείας πάνω στην

κάτωεπιφάνειατωνμονάδωντοίχου

με χρήση κουμπωτών πλευρικών

στηριγμάτων.

•Κόψτε ένα άνοιγμα στην κάτω

επιφάνεια της μονάδας τοίχου όπως

δείχνειηεικόνα.

•Εισάγετετοναπορροφητήραέωςότου

ταπλευρικάστηρίγματακουμπώσουν

στηθέσητους.

3 Εγκατάσταση

•Ασφαλίστεστηθέσητουςσφίγγοντας

τιςβίδεςVfαπόκάτωαπότοναπορ-

ροφητήρα.

Τύπος απορ-

ροφητήρα CTB 6250 W/B/X CTB 9250 X

L1 510 810

107 / 140 EL

Απορροφητήρας / Εγχειρίδιο Χρήσης

3 Εγκατάσταση

3.2.3 Ηλεκτρική σύνδεση

•Συνδέστε τον απορροφητήρα στο

ρεύμα δικτύου μέσω ενός διπολικού

διακόπτη που έχει διάκενο επαφών

τουλάχιστον3χιλ.

•Ότανανοίξετετοσυρόμενοφορείογια

τηνπρώτηφοράμετάτηνεγκατάσταση

τουαπορροφητήρα,τραβήξετετοέξω

σταθεράέωςότουασφαλίσει.

108 / 140 EL

Απορροφητήρας / Εγχειρίδιο Χρήσης

4 Χρήση

4.1 Πίνακας ελέγχου

LΦως Ενεργοποιεί και απενερ-

γοποιεί το σύστημα φωτι-

σμού.

MΜοτέρ Ενεργοποιεί και απε-

νεργοποιεί το μοτέρ του

απορροφητήρα

V Ταχύτητα Ρυθμίζει την ταχύτητα λει-

τουργίας του απορροφη-

τήρα:

1. Χαμηλή ταχύτητα,

χρησιμοποιείται για

συνεχόμενη και αθό-

ρυβη ανανέωση του

αέρα όταν υπάρχουν

μόνο λίγοι ατμοί από

μαγείρεμα.

2. Μεσαία ταχύτητα,

κατάλληλη για τις

περισσότερες συνθή-

κες λειτουργίας που

προσφέρει τη βέλτι-

στη σχέση παροχής

επεξεργασμένου αέρα/

στάθμης θορύβου.

3. Μέγιστη ταχύτητα,

που χρησιμοποιείται

για την απομάκρυν-

ση των πιο έντονων

εκπομπών ατμών

μαγειρέματος, περιλαμ-

βανομένων μεγάλων

περιόδων

LΦως Ενεργοποιεί και απε-

νεργοποιεί το σύστημα

φωτισμού.

MΜοτέρ Ενεργοποιεί και απε-

νεργοποιεί το μοτέρ του

απορροφητήρα

V Ταχύτητα Ρυθμίζει την ταχύτητα λει-

τουργίας του απορροφη-

τήρα:

1. Χαμηλή ταχύτητα,

χρησιμοποιείται για

συνεχόμενη και αθό-

ρυβη ανανέωση του

αέρα όταν υπάρχουν

μόνο λίγοι ατμοί από

μαγείρεμα.

2. Μεσαία ταχύτητα,

κατάλληλη για τις

περισσότερες συνθή-

κες λειτουργίας που

προσφέρει τη βέλτι-

στη σχέση παροχής

επεξεργασμένου αέρα/

στάθμης θορύβου.

109 / 140 EL

Απορροφητήρας / Εγχειρίδιο Χρήσης

5 Συντήρηση

5.1 Φίλτρα λίπους

5.1.1 Καθαρισμός μεταλλικών

αυτοστηριζόμενων φίλτρων

λίπους

•Ταφίλτραπρέπεινακαθαρίζονταικάθε

2 μήνες ή πιο συχνά σε περίπτωση

ιδιαίτερα εντατικής χρήσης του

απορροφητήρα. Τα φίλτρα μπορούν

ναπλυθούνσεπλυντήριοπιάτων

•Τραβήξτε έξω το συρόμενο πλαίσιο

αναρρόφησης.

•Αφαιρέστε τα φίλτρα ένα προς ένα,

αφού έχετε αποσυνδέσει τα σχετικά

στοιχείαστερέωσης.

•Πλύνετεταφίλτρα,προσέχονταςναμην

ταλυγίσετε.Αφήστεταναστεγνώσουν

πριν τα επανατοποθετήσετε. (Το

χρώμα της επιφάνειας του φίλτρου

μπορείνα αλλάξει μετοχρόνο αλλά

αυτό δεν έχει καμία επίδραση στην

απόδοσητουφίλτρου).

•Όταν επανατοποθετείτε τα φίλτρα,

βεβαιωθείτεότιηλαβήείναιορατήστο

εξωτερικόμέρος.

•Κλείστετοσυρόμενοπλαίσιοαναρρό-

φησης.

5.2 Φίλτρο άνθρακα (έκδοση

με ανακύκλωση)

5.2.1 Αντικατάσταση φίλτρων

άνθρακα

Προειδοποίηση:Σβήστε

ταφώτατηςσυσκευήςκαι

περιμένετενακρυώσουνοι

λαμπτήρεςπριναλλάξετετο

φίλτροοσμών.

•Αυτάταφίλτραδενμπορούνναπλυ-

θούνκαιδενμπορούννα"αναγεννη-

θούν" και πρέπει να αντικαθίστανται

κάθετέσσεριςμήνεςή πιοσυχνάσε

περίπτωση ιδιαίτερα εντατικής χρή-

σης.

•Τραβήξτε έξω το συρόμενο πλαίσιο

αναρρόφησης.

•Αφαιρέστεταφίλτραλίπους.

•Αφαιρέστε το κορεσμένο φίλτρο άν-

θρακα απασφαλίζοντας τα άγκιστρα

στερέωσης

•Τοποθετήστετονέοφίλτροαγκιστρώ-

νοντάςτοστηθέσητου.

•Αντικαταστήστεταφίλτραλίπους.

•Κλείστετοσυρόμενοπλαίσιοαναρρό-

φησης.

110 / 140 EL

Απορροφητήρας / Εγχειρίδιο Χρήσης

5.3 Φωτισμός

5.3.1 Αντικατάσταση

λαμπτήρα(-ων)

Λαμπτήρας 28 W

•Αφαιρέστεταμεταλλικάφίλτραλίπους.

•Ξεβιδώστετουςλαμπτήρεςκαιαντικα-

ταστήστετουςμενέουςπουέχουντα

ίδιαχαρακτηριστικά.

•Επανατοποθετήστε τα μεταλλικά

φίλτραλίπους.

5 Συντήρηση

Моля, първо прочетете ръководството за

употреба!

Уважаемиклиенти,

Благодаримви,чеизбрахтепродуктнаБеко.Надявамеседаполучитеотлични

резултатотнашияпродукт,произведенотвисококачествениматериалипонай-

модернатехнология.Затовапредидапреминетекъмупотребатанауреда,ви

молимпърводапрочететецялоторъководствозаупотреба,кактоидругата

придружителна документация, като ги запазите за справка в бъдеще. Ако

продуктътсменисобственикасивбъдеще,топредоставетеиръководството

заупотребазаедносуреда.Следвайтевсичкипредупрежденияиуказанияот

ръководствотозаупотреба.

Не забравяйте, че това ръководство за употреба важи и за няколко други

модела.Разликитемеждуотделнитемоделисаописанивръководството.

Легенда на символите

Връководствотозаупотребасаизползваниследнитесимволи:

C Важна информация и по-

лезни съвети за употреба-

та.

A Предупреждение за риск

заживотаиимуществото.

B Предупреждение а опас-

ностоттоковудар.

Опаковъчнитематериали

напродуктасапроизве-

дениотрециклируеми

материаливсъответствие

снационалнитенаредби

заопазваненаоколната

среда.

Неизхвърляйтеопаковъчнитематериализаедносбитовитеидругиотпадъци.

Занесетегивспециалноопределенитезацелтасъбирателнипунктове.

Тозипродуктепроизведенпопосленатехнологиявекосъобразниусловия.

117 / 140 BG

Абсорбатор / Ръководство за употреба

3.1 Пробиване на опорната

повърхност и поставяне на

корпуса

Монтаж с винтове

•Опорната повърхност на корпуса

трябвадабъде135ммнаддолната

повърхностнастеннитемодули.

•Направетевопоратаотворсø4,5

мм,катоизползватепредоставения

шаблонзапробиване.

•Изрежете отвор с размер ø

150 опорната повърхност, като

използватешаблоназапробиване.

•Фиксирайте като използвате 4

винта 12a (4,2 x 44,4), които са

предоставени.

Монтаж с пристягане

•Корпусът може да бъде монтиран

директно на долната повърхност

на стеннитемодули с помощтана

пристягащиопори.

•Изрежете поставения на долната

повърхностнастенниямодулотвор,

кактоепоказано.

3 Монтаж

•Вкарайтекорпуса,докатостранич-

нитеопоринещракнатнаместата

си.

•Блокирайтесъсзатяганенавинто-

вете Vf от долната страна на кор-

пуса.

Тип

корпус CTB 6250 W/B/X CTB 9250 X

L1 510 810

Затварящ елемент

•Пространството между ръба на

корпуса и задната стена може да

бъде затворено като се използва

предоставенияелемент20спомо-

щтанавинтовете,предоставениза

целта.

Vă rugăm să ctţ ma întâ acest manual de utlzare!

Stimate client,

Vă mulţumim pentru că aţi ales un produs Beko. Sperăm să obţineţi cele mai bune

rezultate de la produsul dumneavoastră, care este fabricat la o calitate înaltă folosind

tehnologii performante. În acest scop, vă rugăm să citiţi în întregime acest manual

de utilizare și toate celelalte documente însoţitoare înainte de a utiliza produsul și

să le păstraţi pentru a le consulta pe viitor. Dacă transmiteţi produsul altei persoane,

oferiţi-i și manualul de utilizare. Respectaţi toate avertismentele și informaţiile din

manualul de utilizare.

Reţineţi că acest manual de utilizare este valabil și pentru alte modele. Diferenţele

dintre modele vor fi identificate în manual.

Semnfcaţa smbolurlor

În acest manual de utilizare sunt folosite următoarele simboluri:

Informaţii importante sau sfaturi

utile privind utilizarea.

Avertisment privind punerea în

pericol a vieţii sau a bunurilor

materiale.

Avertisment privind șocuri electrice.

Ambalajele produsului sunt produse

din materiale reciclabile, conform

reglementărilor noastre naţionale

de mediu.

Ambalajele nu trebuie aruncate împreună cu gunoiul menajer sau de alt tip. Duceţi-le la

punctele de colectare a ambalajelor amenajate de autorităţile locale.

Acest produs a fost fabricat folosind cele mai recente tehnologii, protejând mediul înconjurător.

122 / 140 RO

Hotă / Manual de utilizare

1 Recomandăr ş sugest

Instrucţiunile de utilizare

sunt valabile pentru mai

multe versiuni ale acestui

aparat. Este posibil așadar

să găsiţi descrieri ale

unor funcţii care nu sunt

valabile pentru aparatul

dvs.

1.1 Instalare

•Producătorul nu își asumă răspun-

derea pentru daunele provocate

de instalarea incorectă sau ina-

decvată.

•Distanţa minimă de siguranţă

dintre partea superioară a mașinii

de gătit și hota cu extracţie este

de 650 mm (unele modele pot

fi instalate mai jos, consultaţi

paragrafele privind dimensiunile

de lucru și instalarea).

•Verificaţi dacă tensiunea prizei

este identică cu tensiunea

indicată pe plăcuţa de identificare

montată în interiorul hotei.

•Pentru aparate clasa I, verificaţi

dacă instalaţia electrică de la do-

miciliu garantează împământarea

adecvată.

•Conectaţi ventilatorul la calea de

evacuare printr-o conductă cu

diametrul de minim 120 mm. Ruta

către calea de evacuare trebuie să

fie cât mai scurtă.

•Nu conectaţi hota cu extracţie la

căi de evacuare prin care circulă

gaze arse (de la boilere, șeminee

etc.).

•Dacă hota cu extracţie este

folosită cu aparate care nu

folosesc electricitate (de ex.

aparate pe gaz), în încăpere

trebuie asigurat un debit de

aer suficient, care să prevină

revenirea gazelor arse. Bucătăria

trebuie să aibă un orificiu care

să comunice direct cu exteriorul

pentru a garanta intrarea aerului

curat.

1.2 Utlzare

Hota cu extracţie a fost proiectată

exclusiv pentru utilizarea în mediu

casnic în scopul eliminării mirosuri-

lor din bucătărie.

•Nu folosiţi niciodată plita în alte

scopuri decât cele pentru care a

fost proiectată.

•Nu lăsaţi niciodată flacăra des-

coperită la intensitate mare sub

hotă când aceasta funcţionează.

123 / 140 RO

Hotă / Manual de utilizare

1 Recomandăr ş sugest

•Reglaţi intensitatea flăcării astfel

încât să atingă doar baza cratiţei,

fără să ajungă pe laturi.

•Friteuzele trebuie supravegheate

permanent în timpul folosirii:

uleiul încins se poate aprinde.

•Hota nu trebuie folosită de copii

sau persoane neinformate cu

privire la utilizarea corectă.

1.3 Întreţnere

•Opriţi sau scoateţi din priză

aparatul înainte de a efectua

lucrări de întreţinere.

•Curăţaţi și/sau înlocuiţi filtrele la

intervalul specificat (pericol de

incendiu).

•Curăţaţi hota cu o cârpă umedă și

cu detergent lichid neutru.

124 / 140 RO

Hotă / Manual de utilizare

2.1 Componente

Ref. Cant. Componente produs

1 1 Carcasă hotă, inclusiv: comenzi,

lampă, ventilator, filtre

8 1 Grilă ieșire direcţională aer

9 1 Flanșă de reducţie ø 150-120 mm

20 1 Element de închidere

Ref. Cant. Componente instalare

12a 4 Șuruburi 4,2 x 44,4

12e 2 Șuruburi 2,9 x 9,5

Cant. Documentaţie

1 Manual cu instrucţiuni

2.2 Dimensiuni

2 Caracterstc

126 / 140 RO

Hotă / Manual de utilizare

3.1 Găurirea suprafeţei de

susţinere şi montarea hotei

Montarea şuruburilor

•Suprafaţa de susţinere a hotei trebuie să fie

la 135 mm distanţă de suprafaţa inferioară a

dulapurilor de perete.

•Găuriţi suprafaţa de susţinere cu un burghiu ø

4,5 mm, folosind șablonul de găurire inclus.

•Tăiaţi un orificiu ø 150 mm pe suprafaţa de

susţinere, folosind șablonul de găurire inclus.

•Fixaţi-o cu cele 4 șuruburi 12a (4,2 x 44,4)

furnizate.

Montarea cu cleme

•Hota poate fi montată direct pe suprafaţa

inferioară a dulapurilor de perete folosind

suporţii laterali cu cleme.

•Tăiaţi un orificiu în partea inferioară a dulapului

de perete, conform ilustraţiei.

•Introduceţi hota până când suporţii laterali se

fixează.

•Fixaţi hota strângând șuruburile Vf de sub

aceasta.

3 Instalare

Tip hotă

CTB 6250 W/B/X CTB 9250 X

L1 510 810

Element de închidere

•Spaţiul dintre marginea hotei și peretele din

spate poate fi închis montând elementul 20

furnizat și fixându-l cu șuruburile incluse.

128 / 140 RO

Hotă / Manual de utilizare

4 Utlzare

4.1 Panou de comandă

L Lampă -Pornește și oprește sistemul de ilumi

nare

M Motor -Pornește și oprește motorul ventila

torului

V Viteză Reglează viteza ventilatorului:

1. Viteză redusă, folosită pentru venti-

larea continuă și silenţioasă în cazul

unei cantităţi reduse de vapori din

gătit.

2. Viteză medie, adecvată pentru

majoritatea situaţiilor, oferind un

raport optim între debitul de aer și

nivelul de zgomot.

3. Viteză maximă, folosită pentru eli-

minarea cantităţilor mari de vapori

din gătit, inclusiv pe perioade lungi

L Lampă -Pornește și oprește sistemul de ilu

minare

M Motor -Pornește și oprește motorul ventila

torului

V Viteză Reglează viteza ventilatorului:

1. Viteză redusă, folosită pentru ven-

tilarea continuă și silenţioasă în ca-

zul unei cantităţi reduse de vapori

din gătit.

2. Viteză medie, adecvată pentru

majoritatea situaţiilor, oferind un

raport optim între debitul de aer și

nivelul de zgomot.

Produkt Specifikationer

Mærke:	BEKO
Kategori:	Emhætter
Model:	CTB 6250 W

Har du brug for hjælp?

Hvis du har brug for hjælp til BEKO CTB 6250 W stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Emhætter BEKO Manualer

BEKO HCB 61734 BXH Manual

5 Oktober 2022

BEKO HCG61620X Manual

5 Oktober 2022

BEKO BCP 80 X Manual

5 Oktober 2022

BEKO HNU51310S Manual

5 Oktober 2022

BEKO CWB 6500 X Manual

5 Oktober 2022

BEKO HCP91310IH Manual

5 Oktober 2022

BEKO BCP 60 X Manual

5 Oktober 2022

BEKO HCA62640W Manual

5 Oktober 2022

BEKO HCA91531X Manual

5 Oktober 2022

BEKO CWB 6610 X Manual

5 Oktober 2022

Emhætter Manualer

Nyeste Emhætter Manualer

Electrolux EFB70460OX Manual

5 Oktober 2022

AEG X69473BV0 Manual

5 Oktober 2022

Whirlpool WEI 9FF LR IX Manual

5 Oktober 2022

Gorenje DK63CLI Manual

5 Oktober 2022

Bauknecht DDE 5790 AL Manual

5 Oktober 2022

Electrolux LFV316K Manual

5 Oktober 2022

Gaggenau AF280160 Manual

5 Oktober 2022

Smeg KS89AE Manual

5 Oktober 2022

Gaggenau AW442190 Manual

5 Oktober 2022

Electrolux LFP316AB Manual

5 Oktober 2022
