6LE007850A
z i s
Operating and
assembly instructions
Bedienings- en
montagehandleiding
4804 ..
SCHUKO/USB socket outlet A+C
SCHUKO/USB-wandcontactdoos A + C
z
i
s
01 Berker GmbH & Co. KG, Zum Gunterstal, 66440 BLIESKASTEL, GERMANY
Safety instructions
Electrical equipment may only be installed and
assembled by a qualified electrician in accord-
ance with the relevant installation standards,
guidelines, regulations, directives, safety and ac-
cident prevention regulations of the country.
Failure to comply with these installation instruc-
tions may result in damage to the device, fire or
other hazards.
Hazard due to electric shock. Disconnect before
working on the device. Take into account all cir-
cuit breakers that supply dangerous voltages to
the device.
Hazard due to electric shock. Do not operate de-
vice without application module.
These instructions are an integral component of
the product and must be retained by the end user.

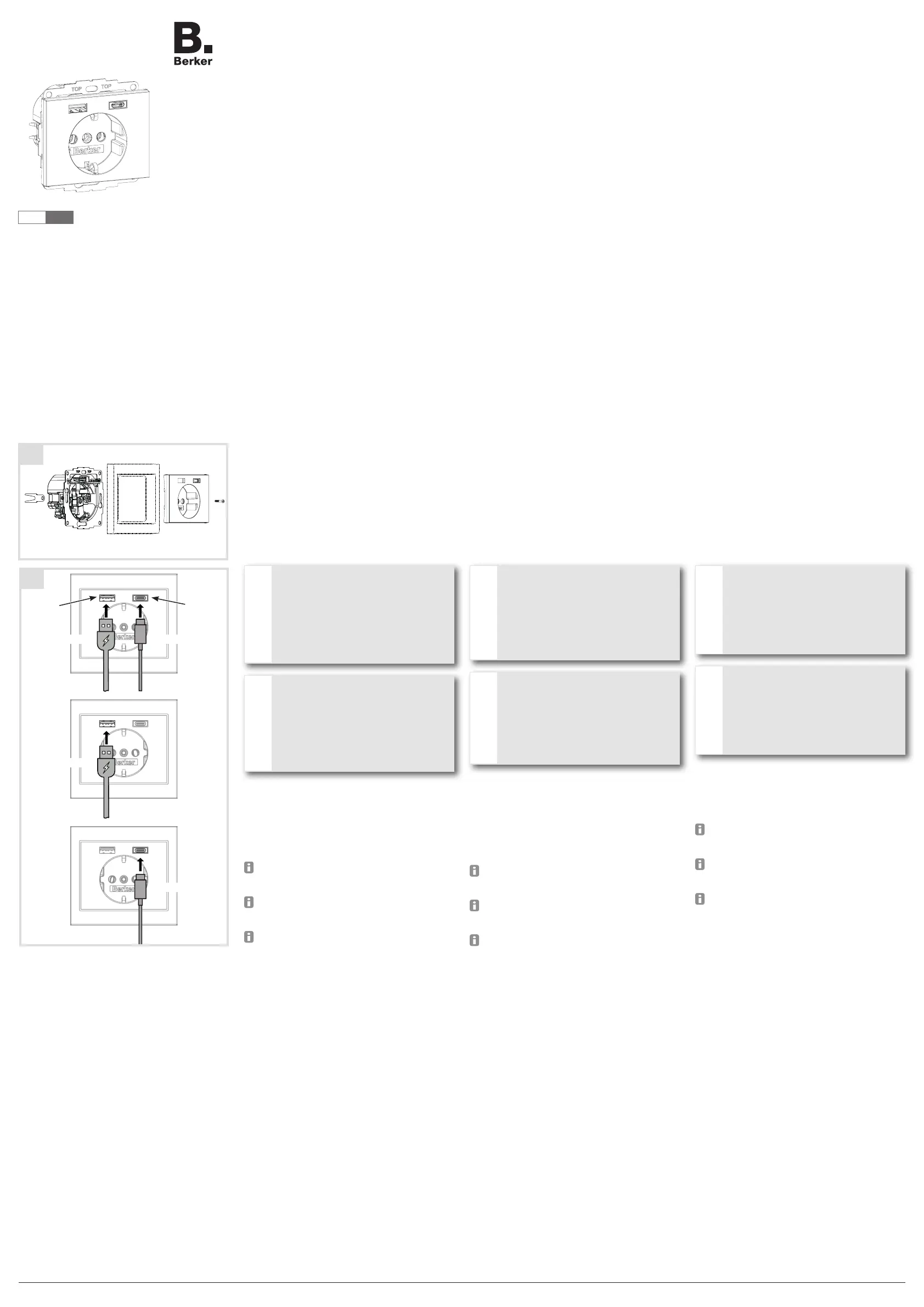

Design and layout of the device (Figure 1)
(1) Socket outlet insert
(2) Frame (not within scope of delivery)
(3) Centre plate
(4) Fastening screw
(5) Fastening claws (2 x enclosed)
Function
Correct use
- Mains voltage power supply of electronic devices
with mains plug via SCHUKO socket outlet
- Charging the batteries of mobile devices such as
smart phones, tablets, etc. via two USB connec-
tion socket (type A and type C)
- only suitable for use in indoor areas with no drip
and no spray water
- Installation into wall box according to DIN 49073-1
with at least 40 mm depth
Product characterisics
The device combines a SCHUKO socket outlet with
two USB connection sockets type A and type C.
Thus it is possible to charge mobile devices without
additional chargers in addition to mains voltage power
supply of electrical devices. No additional installation
location is occupied by the USB charging unit.
Operation
CAUTION!
The use of non-standardised charging
cables and connectors can cause device
malfunctions.
The devices may be destroyed.
Use only approved charging cables and
connectors.
ç
CAUTION!
Twisting or tilting the connector can
cause malfunctions.
The contacts can be damaged.
Insert connectors into the jack in the
correct orientation, straight and without
using force.
ç
Charging batteries of mobile end devices (figure 2).
Insert USB connector of the charging cable into
the corresponding jack of the charging socket
For the respective USB connection assignment,
make sure to select the correct USB type A and
type C. The batteries of the connected device are
recharged automatically.
At the same time the batteries of a second device
can be charged via the socket that is still unoccu-
pied. Observe the maximum output current!
If 2 devices are connected the charging time
may be longer, as the charging current is divided
between the two jacks(figure 2).
Note the manufacturer's specifications for the
connected device for the charging time and the
charging characteristics of the batteries.
(1)
(5)
(2)
(3)
(4)
1
≤ 1.5 A
≤ 2.4 A
≤ 1.5 A
≤ 3.0 A
2
Veiligheidsinstructies
Inbouw en montage van elektrische apparatuur
mag alleen door een installateur worden uitge-
voerd conform de geldende installatienormen,
richtlijnen, voorschriften, bepalingen en ongeval-
lenpreventievoorschriften van het betreffende land.
Bij het niet naleven van de installatie-instructies
kan schade aan het apparaat, brand of andere ge-
varen optreden.
Gevaar voor elektrische schok. Voor de werkzaam-
heden aan het apparaat loskoppelen. Houdt daarbij
rekening met alle installatie-automaten, die gevaar-
lijke spanningen aan het apparaat leveren.
Gevaar voor elektrische schok. Gebruik het appa-
raat niet zonder opzetmodule.
Deze handleiding maakt deel uit van het product en
dient in het bezit van de eindgebruiker te blijven.
Opbouw van het apparaat (afbeelding 1)
(1) Wandcontactdoosinzet
(2) Afdekraam (niet meegeleverd)
(3) Centraaldeel
(4) Bevestigingsschroef
(5) Bevestigingsklauwen (2 x meegeleverd)
Functie
Juiste toepassing
- Netvoeding door elektrische apparaten met net-
stekker via de wandcontactdoos SCHUKO
- Laden van de batterijen van mobiele apparaten
zoals smart telefoons, tablets, etc. via de twee
USB ansluitbussen (Type A en Type C)
- uitsluitend geschikt voor gebruik in binnenruimten
zonder druip- en spuitwater
- Montage in inbouwdoos conform DIN 49073-1 met
minimaal 40 mm diepte
Producteigenschappen
Het apparaat combineert een wandcontactdoos
SCHUKO met twee USB ansluitbussen van het Type
A en Type C. Zo is het mogelijk naast de netvoeding
van elektrische apparaten zonder extra laadappara-
ten mobiele apparaten te laden. De USB-laadeenheid
wordt neemt geen extra installatieplaats in.
Bediening
VOORZICHTIG!
Foutief functioneren van de apparaten
door gebruik van niet genormeerde
oplaadkabel en stekker.
De apparatuur kan beschadigd raken.
Alleen toegelaten oplaadkabel en stekker
gebruiken.
ç
VOORZICHTIG!
Foutief functioneren bij verdraaien of
kantelen van de stekker.
De contacten kunnen beschadigd raken.
Stekker in juiste positie, recht en zonder
veel kracht uit te oefenen in de bus ste-
ken.
ç
Oplaadbare batterijen van mobiele eindapparaten
opladen (afbeelding 2).
USB-stekker van de oplaadkabel in het passende
bus van de oplaadcontactdoos steken. Let erop
de juiste USB selectie van Type A en Type C bij
de respectievelijke USB aansluitbezetting. De op-
laadbare batterijen van de aangesloten apparaten
worden automatisch opgeladen.
Tegelijkertijd kunnen de oplaadbare batterijen van
een tweede apparaat via de nog vrije bus worden
opgeladen. Maximale uitgangsstroom aanhouden!
Bij aansluiting van 2 apparaten kan de laadtijd
verlengd worden, omdat de laadstroom over beide
bussen wordt verdeeld (afbeelding 2)
Voor de oplaadtijd en het oplaadgedrag van de
oplaadbare batterijen de specificaties van de fabri-
kant van de aangesloten apparatuur aanhouden.
Säkerhetsanvisningar
Inbyggnad och montering av elektriska apparater
får endast utföras av en behörig elektriker i enlig-
het med de gällande nationella installationsnor-
merna, riktlinjerna, bestämmelserna, säkerhets-
och olycksfallsförebyggande föreskrifterna.
Kan medföra allvarliga kroppsskador, eldsvåda
eller materiella skador. Läs och följ hela bruksan-
visningen.
Risk för elstötar! Frikopplas innan arbeten på ap-
paraten. Ta därvid hänsyn till alla ledningsskydds-
brytare, som levererar farliga spänningar till appa-
raten.
Fara på grund av elektrisk stöt. Apparaten får inte
användas utan påsats.
Denna anvisning är en del av produkten och ska
lämnas kvar hos slutkunden.
Apparatens uppbyggnad (Bild 1)
(1) Uttagsinsats
(2) Ram (ingår inte i leveransen)
(3) Centrumbricka
(4) Fästskruv
(5) Fästklor (2 x bifogade)
Funktion
Ändamålsenlig användning
- Nätspänningsförsörjning av elektriska apparater
med nätkontakt via uttaget SCHUKO
- Laddning av batterierna för mobila enheter som
t.ex. mobiltelefoner, surfplattor etc. via de två
USB-tanslutningsuttagen (Typ A och Ty B)
- endast lämplig att användas i dropp- och stänkvat-
tenfria lokaler inomhus
- Montering i apparatdosa enligt DIN 49073 med
minst 40 mm djup
Produktegenskaper
Enheten kombinerar ett SCHUKO-uttag med två
USB-typ A och typ C-anslutningsuttag. På så sätt
är det är möjligt att förutom laddning av elapparater
ladda upp mobila enheter utan extra laddare. Genom
USB-laddaren tar inte upp några extra installationsut-
rymmen.
Manövrering
VARNING!
Enhetsfel genom att använda icke-
standardladdningskabel och kontakt.
Enheterna kan förstöras.
Använd endast godkänd laddningskabel
och kontakt.
ç
VARNING!
Fel vid vridning eller lutning av
kontakten.
Kontakterna kan skadas.
Sätt i kontakten i rätt riktning, rakt och
med liten ansträngning i uttaget.
ç
Ladda batterier för mobila enheter (bild 2).
Sätt i laddningskabeln i motsvarande USB-uttag.
Se till att du väljer USB-typ för rätt laddning, typ A
eller C. Batterierna i den anslutna enheten laddas
automatiskt.
Samtidigt kan batterierna i en andra enhet laddas
via det ännu lediga uttaget. Var uppmärksam på
maximal utgångsström!
Vid anslutning av 2 enheter kan laddningstiden
vara längre eftersom laddningsströmmen är upp-
delad mellan de två uttagen.(bild 2)
När det gäller laddningstid och laddningsbeteende
för batterierna, följ tillverkarens anvisningar för den
anslutna enheten.
Type A Type C
02 T +49 6842 945 0 F +49 6842 945 4625 info@berker.de berker.com - 07.2021
Installation and electrical connection
DANGER!
Touching live parts can result in an elec-
tric shock!
An electric shock can be lethal!
Disconnect the connecting cables before
working on the device and cover all live
parts in the area!
ç

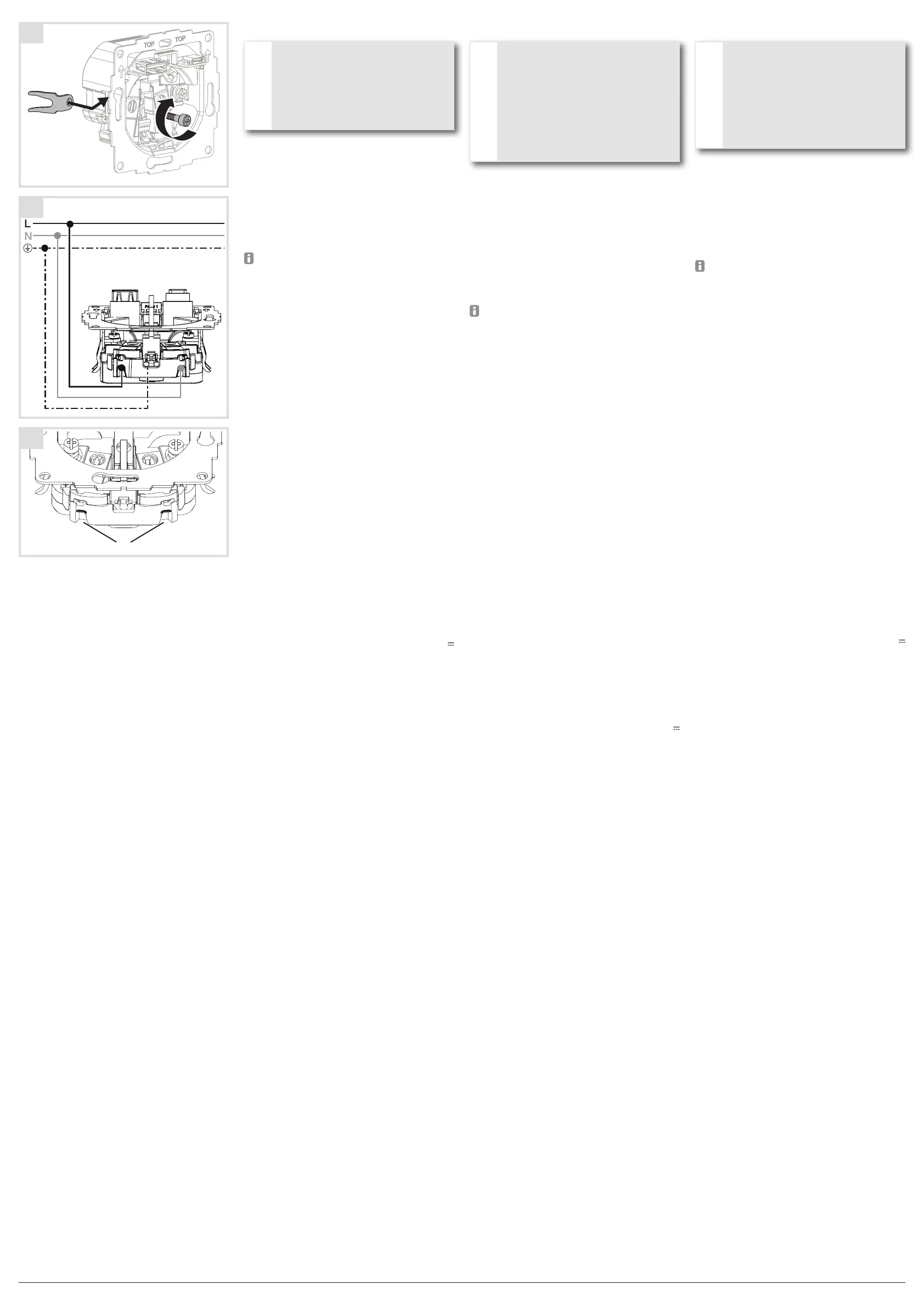

Mounting fastening claws (figure 3)
Fastening claws (5) are included for optional fastening.
Mount fastening claws according to figure 3.
Connecting and installing the device (figure 4)
A MCB max. 16 A has been installed as device
protection.
Connect device (1) according to connection diagram
(figure 4).
When using conductor cross-sections of 2.5 mm²,
use the rear terminals (figure 5, 6).
Align the device (1) (USB jacks at top) and place
in wall box.
Secure devices (1) with 2 fastening screws.
Or:
Secure devices (1) with fastening claws.
Attach frame (2).
Place centre plate (3) and fix with screw (4).
Appendix
Technical data
Connecting terminals conductor cross-sections
- rigid 1 x 1.5 ... 2.5 mm²
2 x 1.5 mm²
- flexible 1 x 1.5 ... 2.5 mm²
Mounting orientation USB jacks at top
Installation depth 32 mm
Degree of protection IP20
Operating temperature +5°C … +35°C
SCHUKO socket outlet
Rated voltage max. AC 250 V~
Mains frequency 50 Hz
enhanced contact
protection according to VDE0620-1
Circuit breaker max. 16 A
USB charging unit
Input voltage 220 - 250 V~ 50 Hz
Input current max. 0.5 A
Output voltage 4.75 - 5.25 V
Output current 0.01 - 3.0 A
Output current type A max. 2.4 A
Output current type C max. 3.0 A
USB type A output power 12.0 W
USB type C output power 15.0 W
Total output power max. 15.0 W
No-load power consumption 58,7 mW
Average active efficiency 82,9 %
Efficiency at low load (10 %) 78,6 %
(6)
5
4
3
(5)
Montage en elektrische aansluiting
GEVAAR!
Gevaar voor elektrische schokken bij
aanraking van onderdelen die onder
spanning staan!
Elektrische schokken kunnen de dood
tot gevolg hebben!
Voorafgaand aan werkzaamheden aan het
apparaat de aansluitleidingen loskoppelen
en spanningvoerende delen in de omge-
ving afdekken!
ç
Bevestigingsklauwen monteren (afbeelding 3)
Voor de optimale bevestiging zijn bij het apparaat
bevestigingsklauwen (5) gevoegd.
Bevestigingsklauwen conform afbeelding 3 mon-
teren.
Apparaat aansluiten en monteren (afb. 4)
Als apparaatbeveiliging is een installatie-automaat
max. 16 A geïnstalleerd.
Apparaat (1) conform het aansluitschema (afbeel-
ding 4) aansluiten.
Bij gebruik van adersoorsnedes van 2,5 mm² voor
het aansluiten van de achterste klemmen (afbeel-
ding 5, 6) gebruiken.
Lijn het apparaat (1) uit (USB-bussen boven) en
plaats het in de inbouwdoos.
Apparaten (1) met 2 bevestigingsschroeven
vastzetten.
Of:
Apparaaten (1) met bevestigingsklauwen vastzet-
ten.
Afdekraam (2) aanbrengen.
Centraaldeel (3) opzetten en met schroef (4)
bevestigen.
Bijlage
Technische gegevens
Aansluitklemmen aderdoorsnede
- star 1 x 1,5 ... 2,5 mm²
2 x 1,5 mm²
- flexibel 1 x 1,5 ... 2,5 mm²
Inbouwpositie USB-bussen boven
Inbouwdiepte 32 mm
Beschermingsklasse IP20
Bedrijfstemperatuur +5°C … +35°C
SCHUKO-wandcontactdoos
Nominale spanning max. AC 250 V~
Netfrequentie 50 Hz
Verhoogde aanraakbeveiliging volgens VDE0620-1
Installatie-automaat max. 16 A
USB laadeenheid
Ingangsspanning 220 - 250 V~ 50 Hz
Ingangsstroom max. 0,5 A
Uitgangsspanning 4,75 - 5,25 V
Uitgangsstroom 0,01 - 3,0 A
Uitgangsstroom Type A max. 2,4 A
Uitgangsstroom Type C max. 3,0 A
Uitgangsvermogen USB Type A 12,0 W
Uitgangsvermogen USB Type C 15,0 W
Uitgangsvermogen totaal max. 15,0 W
Energieverbruik in niet-belaste toestand 58,7 mW
Gemiddelde actieve efficiëntie 82,9%
Efficiëntie bij lage belasting (10%) 78,6%
Montering och elektrisk anslutning
FARA!
Elektrisk stöt vid beröring av spännings-
förande delar.
Elektriska stötar kan leda till livshotande
skador eller dödsfall.
Innan arbeten på utrustningen ska anslut-
ningskablarna frikopplas och spännings-
förande delar i omgivningen ska täckas
över.
ç
Montera fästklor (bild 3)
Fästklor (5) ingår i enheten för valfri fastsättning.
Montera fästklor enligt bild 3.
Ansluta och montera utrustningen (bild 4)
Såsom apparatskydd är en ledningsskyddsbrytare
max. 16 A installerad.
Anslut enheten (1) enligt anslutningsschemat (bild 4).
Vid användning av ledartvärsnitt 2,5 mm², använd
de bakre klämmorna (bild. 5, 6) för anslutning.
Rikta ut enheten (1) (USB-uttag ovan) och placera
i apparatdosans uttag.
Fixera enheter ´(1) med 2 fästskruvar.
Alternativt:
Fixera enheter (1) med fästklovar.
Sätt på ram (2).
Placera mittstycket (3) och fäst med skruven (4).
Bilaga
Tekniska data
Anslutningsklämmor ledartvärsnitt
- stel 1 x 1,5 ... 2,5 mm²
2 x 1,5 mm²
- flexibel 1 x 1,5 ... 2,5 mm²
Inbyggnadsposition USB-grenuttag uppe
Inbyggnadsdjup 32 mm
Skyddsklass IP20
Driftstemperatur +5°C … +35°C
Uttag SCHUKO
Nominell spänning max. AC 250 V~
Nätfrekvens 50 Hz
ökat petskydd enligt VDE0620-1
Ledningsskyddsbrytare max. 16 A
USB laddare
Inspänning 220 - 250V~ 50Hz
Inström max. 0,5A
Spänning ut 4,75 - 5,25V
Ström ut 0,01 - 3,0A
Ström ut Typ A max. 2,4 A
Ström ut Typ C max. 3,0 A
Utgångseffekt USB Typ A 12,0 W
Utgångseffekt USB Typ C 15,0 W
Utgångseffekt totalt max. 15,0 W
Elförbrukning vid noll-last 58,7 mW
Genomsnittlig verkningsgrad i aktivt läge 82,9%
Verkningsgrad vid låg last (10 %) 78,6%

Produkt Specifikationer

Mærke: Berker
Kategori: Stikkontakt
Model: 48047006

Har du brug for hjælp?

Hvis du har brug for hjælp til Berker 48047006 stil et spørgsmål nedenfor, og andre brugere vil svare dig


Stikkontakt Berker Manualer

Berker

Berker 14093502 Manual

29 December 2024
Berker

Berker 48041404 Manual

29 December 2024
Berker

Berker 48047006 Manual

29 December 2024
Berker

Berker 48046084 Manual

29 December 2024
Berker

Berker 48047004 Manual

29 December 2024
Berker

Berker 48041909 Manual

29 December 2024
Berker

Berker 48047009 Manual

29 December 2024
Berker

Berker 14093505 Manual

29 December 2024
Berker

Berker 260215 Manual

18 August 2024
Berker

Berker 33154109 Manual

12 August 2024

Stikkontakt Manualer

Nyeste Stikkontakt Manualer

Emos

Emos P0071 Manual

31 Juli 2025
Brennenstuhl

Brennenstuhl BSV 2 Manual

30 Juli 2025
Biltema

Biltema 10-264 Manual

25 Juli 2025
Brennenstuhl

Brennenstuhl BSV 4 Manual

7 Juli 2025
Asus

Asus PRIME Z270-A Manual

3 April 2025
Asus

Asus PRIME B450-PLUS Manual

3 April 2025
Asus

Asus PRIME B760M-A WIFI D4 Manual

3 April 2025
Panduit

Panduit CFPL4SY Manual

12 Januar 2025
V-TAC

V-TAC VT-5001 Manual

10 Januar 2025
Asus

Asus ROG Crosshair VIII Extreme Manual

10 Januar 2025
