Side 1/2

6LE003070C

6LE003070C - 09/2022

Best.-Nr./Order no./Nr. ord. 8510 51 00

Berker GmbH & Co.

KG - Zum Gunterstal

66440 Blieskastel/Germany

Tel.: +49 6842 945 0

Fax: +49 6842 945 4625

E-Mail: info@berker.de

www.berker.com

09/2022

97-85105-100

Bedienungsanleitung

Operation instructions

Istruzioni per l'uso

KNX-Funk Schaltaktor für Stecker

KNX-RF switch actuator for plug

KNX-Radio attuatore per connettore

Das Gerät ist ein Funkempfänger, der eine an die

Steckdose angeschlossene Last schaltet (Ein/Aus).

Das Gerät lässt sich über Funksender (z. B.

Unterputzgeräte, Funk-Taster, Handsender)

fernsteuern.

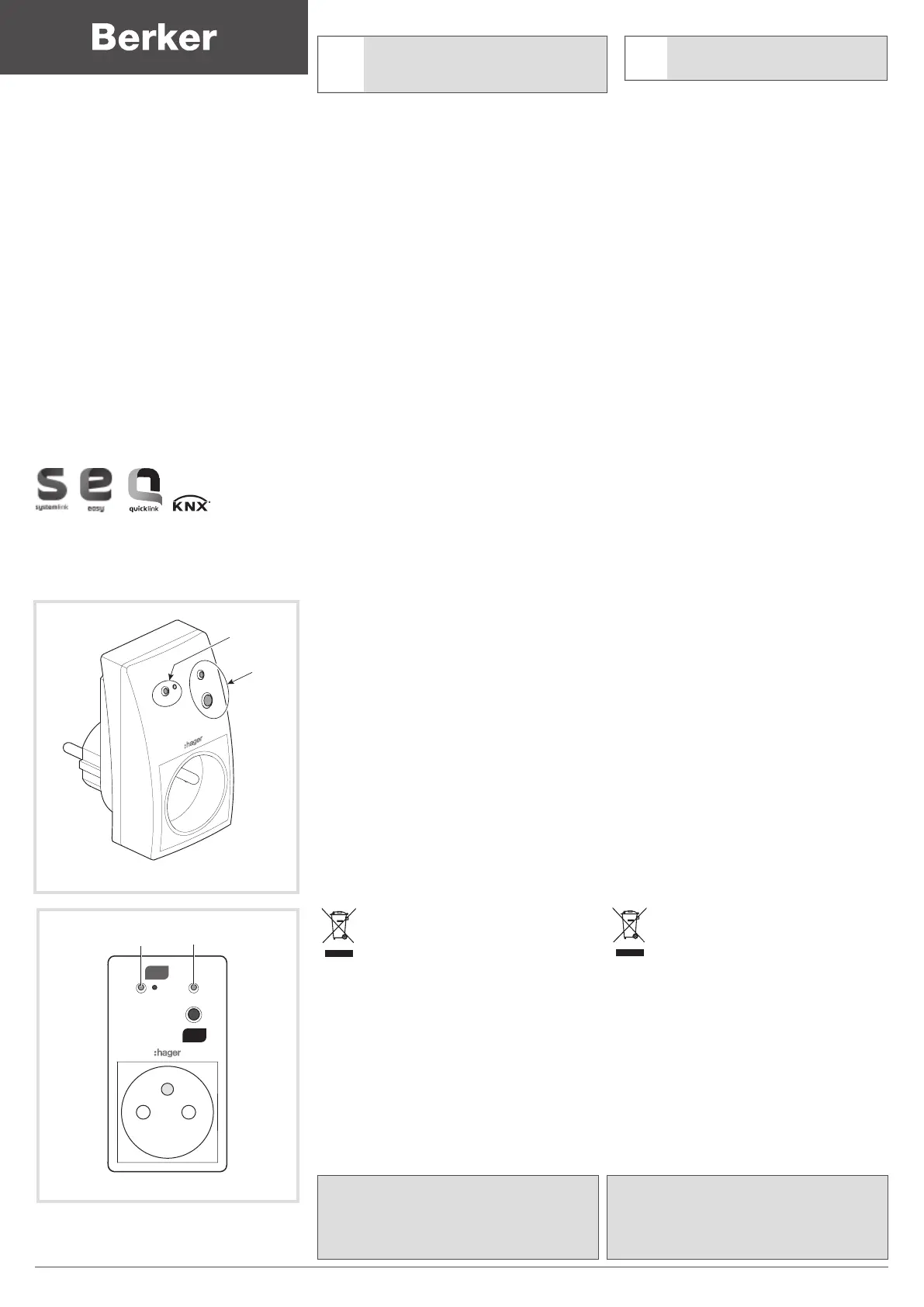

Legende

1 Konﬁgurations-Taste und -LED R

2 Funktions-Taste und -LED T des Ausgangs.

Betrieb:

- Möglichkeit zur manuellen Ansteuerung über Taste

- Anzeige des Ausgangszustandes über die LED (rot fct

leuchtend = Relais geschlossen)

Die genauen Funktionen dieser Geräte hängen von der

jeweiligen Konfiguration und den jeweiligen

Parametereinstellungen ab.

Netzstromausfall

Nach einem Netzstromausfall wird die Steckdose stets

auf O (Aus) gesetzt.

Einstellungen

Das Gerät lässt sich auf 3 unterschiedliche Arten konﬁ-

gurieren:

• quicklink : LKonﬁguration ohne Werkzeug, direkt am

Gerät über Tasten R T und (siehe

Konﬁgurationsanleitung quicklinkL)

• tebis TX: Konﬁguration über Verknüpfungsgerät von

Hager

• ETS3/ETS4 über KNX-Funk/TP Gateway: Datenbank

und Beschreibung der Anwendungssoftware beim

Hersteller erhältlich.

H Um den Konfigurationsmodus zu ändern,

ist das Gerät zwingend auf Werkseinstellung

zurückzusetzen.

Verstärkerfunktion (Repeater)

Diese Funktion erhöht die Funkreichweite des Systems

dank Sendeverstärkung (Weitersendung) der vom Gerät

e m p f a n g e n e n M e l d u n g e n .

Sie ist defaultmäßig deaktiviert, kann aber durch eine

Betätigung > 2 s der Taste R beim Einschalten des

Gerätes aktiviert / deaktiviert werden. Ein Aufblitzen der

LED cfg beim Einschalten des Gerätes besagt, dass die

Repeater-Funktion aktiv ist.

Zurücksetzen auf Werkseinstellungen

Taste R drücken und gedrückt halten, bis die

LED cfg blinkt >10 s, dann loslassen.

Das Zurücksetzen auf Werkseinstellungen wird

durch das Erlöschen der LED angezeigt.cfg

Bei dieser Operation wird die komplette Konﬁguration

des Gerätes gelöscht, unabhängig vom

Konﬁgurationsmodus. Nach dem Einschalten oder

einem Zurücksetzen auf Werkseinstellungen ist eine

Wartezeit von 15 Sekunden abzuwarten, bevor die

Konﬁguration vorgenommen werden kann.

The device is a radio receiver switching the load

connected to the socket in a ON/OFF mode.

The device can be controlled remotely via radio

transmitters (e.g. ﬂush-mounted devices, radio

push-buttons, hand-held transmitters).

Caption

1 Button and R conﬁguration LED.

2 Button and LED feature T of output.

Operation :

- Availability of manual control using button T

- Display of output state on LED (red light ON = fct

relay closed).

The speciﬁc features of each product depend on

conﬁguration and set-up.

Mains break

After mains break, the socket will always remain in

O state.

Conﬁguration

The device may be conﬁgured in 3 dierent ways :

• quicklink : LConﬁguration without tool, directly

on the device via buttons R T and (see

conﬁguration instructions quicklinkL)

• tebis TX: Conﬁguration using connection device

from Hager

• ETS3/ETS4 via KNX-RF/TP gateway: Database

and description of software application available

from the Manufacturer.

H In order to change the conﬁguration mode,

a reset to factory settings is required.

Repeater feature

It increases the system radio range thanks to

re-transmission of messages received by the

product. This function is inactive by default and

can be enabled/disabled by pressing once > 2 s

R button on product power-on. LED cfg

ﬂashing on power-on signals that the repeater fea-

ture is active.

Reset to factory settings

Maintain R button down until LED cfg ﬂickers

> 10 s, then release. LED turns OFF to signal cfg

reset to factory settings end.

This operation removes the entire product

configuration in any configuration mode.

After power switch-on or reset to factory settings,

wait for 15 s before to do a new conﬁguration.

e z y

Hiermit erklärt hager Controls, dass sich diese Funk-

Adapterdose in Übereinstimmung mit den grundlegenden

Anforderungen und den anderen relevanten Vorschriften der

Richtlinie 2014/53/UE.

Die CE-Konformitätserklärung ist auf der Webseite :

www.hager.com zugänglich.

Korrekte Entsorgung dieses Produkts

(Elektromüll).

(Anzuwenden in den Ländern der Europäi

schen

Union und anderen europäischen Ländern mit

einem separaten Sammelsystem).

Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen

Dokumentation gibt an, dass es nach seiner Lebensdauer nicht

zusammen mit dem normalen Hausmüll entsorgt werden darf.

Entsorgen Sie dieses Gerät bitte getrennt von

anderen Abfällen, um der Umwelt bzw. der menschlichen Ge-

sundheit nicht durch unkontrollierte Müllbeseitigung zu schaden.

Recyceln Sie das Gerät, um die nachhaltige Wiederverwertung von

stoichen Ressourcen zu fördern.

Private Nutzer sollten den Händler, bei dem das Produkt gekaut

wurde, oder die zuständigen Behörden kontaktieren, um in Erfah-

rung zu bringen, wie sie das Gerät auf umweltfreundliche Weise

recyceln können.

Gewerbliche Nutzer sollten sich an ihren Lieferanten wenden und

die Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt

darf nicht zusammen mit anderem Gewerbemüll entsorgt werden.

Hereby, hager Controls, declares that this nested radio socket

is in compliance with the essential requirements and other

relevant provisions of Directive 2014/53/UE.

The CE declaration can be consulted on the site :

www.hager.com

Correct Disposal of This product

(Waste Electrical & Electronic Equipment).

(Applicable in the European Union and

other European countries with separate

collection systems).

This marking shown on the product or its literature indicates that

it hould not be disposed with other household wasted at the end

of its working life. To prevent possible harm to the environment or

human health from uncontrolled waste disposal,

please separate this from other types of wastes and recycle it

responsibly to promote the sustainable reuse of material resources.

Household users should contact either the retailer where they

purchased this product, or their local government oce, for details

of where and how they can take this item for environmentally safe

recycling.

Business users should contact their supplier and check the terms

and conditions of the purchase contract. This product should not

be mixed with other commercial wastes of disposal.

Achtung :

- Gerät nicht für die Verwendung im

Freien umbauen.

qCaution :

- Not to be installed outside.

cfg

off

fct

cfg fct

off

fct

cfg

LED fctLED cfg

Lastarten / Load types / Tipo di carico

Technische Daten / Technical characteristics / Caratteristiche tecniche

Versorgungsspannung Supply voltage Tensione

di alimentazione 230 Vv, 50 Hz +10 %/-15 %

Sendefrequenz Transmission

frequency Frequenza portante 868,3 MHz

Sendeleistung Emission power Potenza di

trasmissione 25 mW

Abmessungen Dimensions Ingombro 54 x 98 x 77 mm

Schutzart Degree of protection Grado di protezione IP 30

Betriebstemperatur Operating temperature Temperatura di

funzionamento

0 °C —> + 35 °C (16A max)

0 °C —> + 45 °C (10A max)

Lagertemperatur Storage temperature Temperatura di

stoccaggio -20 … +70 °C

Kommunikationsmedium

KNX RF

Communication Media

KNX RF

Modalità di transmission

radio KNX RF

RF1.R

Receiver category 2 / transmitter duty cycle 1 %

230 V

v Glühlampen / Incandescent lamps /

Lampade ad incandescenza 2300 W

230 V

v Halogenlampen / halogen lamps / Lampade ad alogene 2300 W

12 V

24 V

Konventioneller Transformator / Conventional transformer /

Trasformatore ferromagnetico 1600 W

12 V

24 V

s Elektronischer Trafo / Electronic transformer / Trasformatore elettronico 1200 W

Leuchtstoampen / Fluorescent lamps / Fluorescenti Carichi 28 x 36 W

max.120 µF

L'apparecchio è un ricevitore radio che com-

muta la carica allacciata alla presa (on/o).

L'apparecchio può essere telecomandato

via il trasmettitore portatile (as esempio apparechi

da incasso, pulsanti radio, trasmettitore portatile).

Legenda

1 Tasto e LED di conﬁgurazione R.

2 Tasto e LED funzione T dell'uscita.

Funzioni

- Possibilità di comando manuale grazie al

tasto T.

- Visualizzazione dello stato dell'uscita sul LED fct

(acceso rosso = relè chiuso).

- funzionamento forzato

Le funzioni precise dello strumento dipendono

dalla conﬁgurazione e dalla parametrizzazione.

Interruzione rete

Dopo un’ interruzione rete, la presa sarà sempre

posizionata su O.

Conﬁgurazione

E possibile conﬁgurare il apparecchio in 3 modi

diversi :

• quicklink : LConﬁgurazione senza utensi-

li, direttamente sull'apparecchio attraverso i

tasti R T e (si veda il quicklinkL relativo

alle istruzioni di conﬁgurazione).

• tebis TX: conﬁgurazione attraverso il dispositivo

di Hager

• ETS3/ETS4 attraverso KNX-Radio/TP gateway:

Base di dati e descrizione del software applicati-

vo disponibile presso il costruttore.

H Per cambiare il modo di conﬁgurazio-

ne, occorre tassativamente eettuare un

“ripristino delle conﬁgurazioni di fabbrica”

del prodotto.

Funzione Ripetitore

Aumenta la portata radio del sistema grazie alla

ri-emissione dei messaggi ricevuti dallo strumento.

Inattiva per difetto, la funzione Ripetitore è dis/atti-

vabile mediante una pressione > 2 s sul tasto R

in fase di messa sotto tensione dello strumento.

Un ﬂash luminoso del LED alla messa sotto cfg

tensione indica che la funzione ripetitore è attiva.

Ripristino delle impostazioni di fabbrica

Premere e mantenere premuto il tasto ﬁno R

al lampeggio del LED >10 s poi rilasciare. cfg

La ﬁne del ripristino è segnalata dallo spegnimento

del LED cfg.

L'operazione provoca la cancellazione completa

della conﬁgurazione dello strumento, qualunque

essa sia. Dopo una messa sotto tensione o

un ripristino fabbrica attendere 15 s prima di

procedere ad una conﬁgurazione.

Con la presente hager Controls dichiara che questo adattatore

per rete radio è conforme ai requisiti essenziali ed alle altre

disposizioni pertinenti stabilite dalla direttiva 2014/53/UE.

La dichiarazione CE può essere trovato sul sito web :

www.hager.com

II marchio riportato sul prodotto o sulla sua documentazione indica

che il prodotto non deve essere smaltito con altri riﬁuti domestici al

termine del ciclo di vita. Per evitare eventuali danni all‘ambiente o

alla salute causati dall‘inopportuno smaltimento del riﬁuti, si invita

l‘utente a separare questo prodotto da altri tipi di riﬁuti e di riciclarlo

in maniera responsabile per favorire il riutilizzo sostenibile delle

risorse materiali.

Gli utenti domestici sono invitati a contattare il rivenditore presso

il quale è stato acquistato il prodotto o l‘ucio locale preposto per

tutte le informazioni relative alla raccolta dierenziata e al riciclaggio

per questo tipo di prodotto.

Gli utenti aziendali sono invitati a contattare il proprio fornitore

e veriﬁcare i termini e le condizioni del contratto di acquisto.

Questo prodotto non deve essere smaltito unitamente ad altri riﬁuti

commerciali.

Corretto smaltimento del prodotto

(riﬁuti elettrici ed elettronici).

(Applicabile nei paesi dell‘Unione Europea e

in quelli con sistema di raccolta dierenziata).

Attenzione :

- Non idoneo ad installazione in

esterni.

cfg

off

fct

cfg fct

off

fct

cfg

LED fctLED cfg

Berker GmbH & Co. KG - Zum Gunterstal - 66440 Blieskastel/Germany - Tel.: +49 6842 945 0 - Fax: +49 6842 945 4625 - E-Mail: info@berker.de - www.berker.com

6LE003070C - 09/2022
