Side 1/2

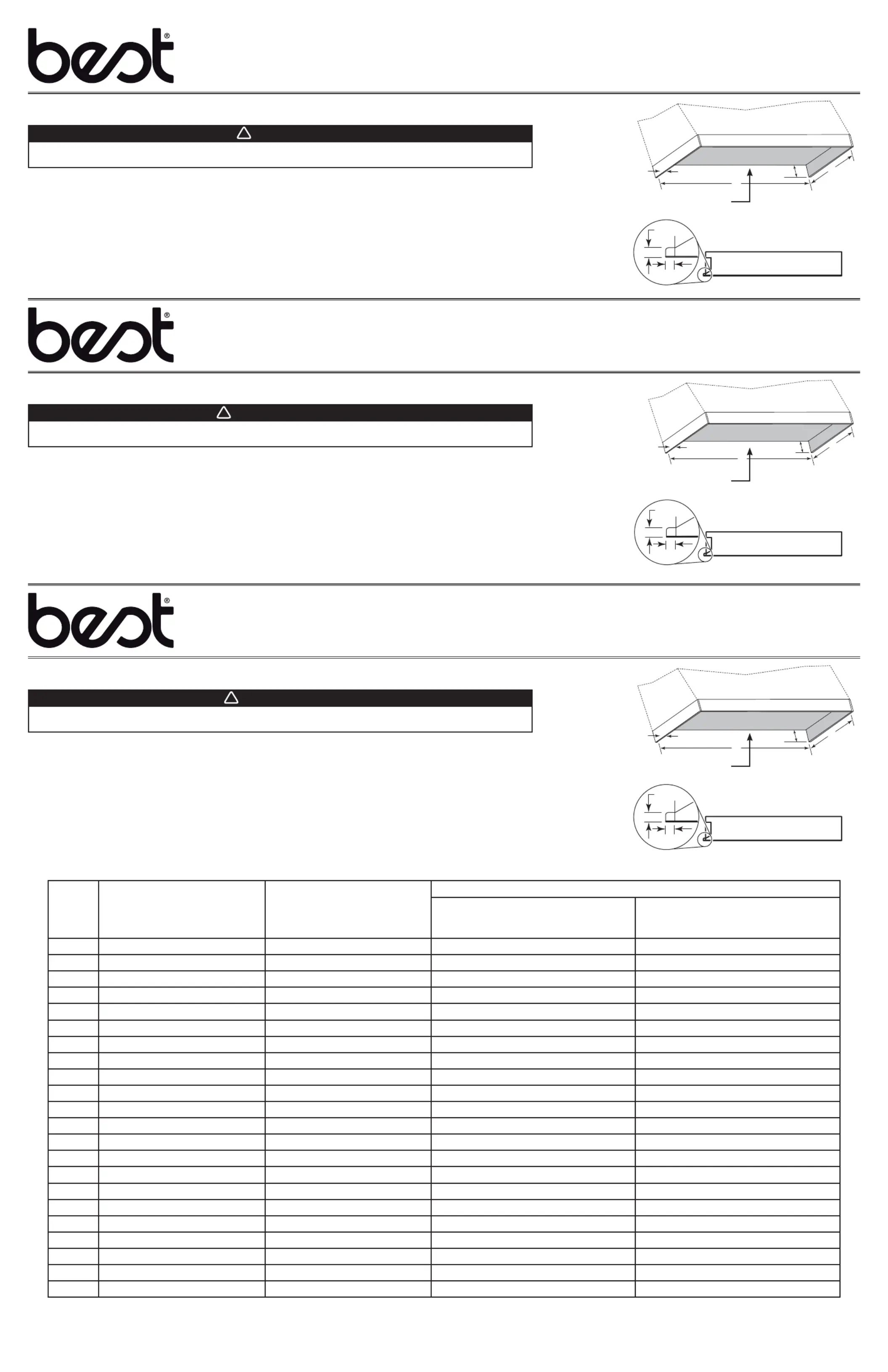

CUSTOM HOOD LINER INSTALLATION

MODELS: AL3036, AL3042, AL3948, AL3954, AL4554, AL4560, L5230, L7030, L7036, L7048, L2936, L2942,

L3848, L3854, L3860, L3336S, L3342S, L4548S, L4554S, L4560S, L3336D AND L3348D

PRELIMINARY INSTRUCTIONS

This instruction sheet applies to many liner models, so the illustrations shown are typical ones.

See the table and illustration below to locate your liner choice and use corresponding custom hood base dimensions. For the

liner installation, only the bottom of the custom hood is needed. Do not ﬁ nalize the entire custom hood yet, because an access is

needed for the insert or power pack electrical connection.

NOTES: 1. We recommend the base of the custom hood to be 3/4" thick plywood. We recommend the sides, front and backboard

(if included) of the custom hood to be 3/4" thick, assuming standard cabinet widths. The INSIDE DEPTH shown in

the table below assumes a minimum cabinet backboard thickness of 3/8".

2. If the custom hood base has a backboard, scribe in two 1/2" notches to allow for the side ﬂ ange extension of the

main liner plate, if necessary.

Consider the shape and size of the insert or power pack to determine the conﬁ guration of the custom hood. For more details, refer

to the installation manual of the insert or power pack.

For custom hood liner detailed installation instructions, see the reverse of this page.

When building a custom hood for an insert or power pack, always follow all applicable construction codes

and standards.

WARNING

1/2"

HA0014A

1/2"

4''

HA0015A

3/4''

Recommended

thickness:

Plywood base thickness: 3/4"

NOTE 1:

NOTE 2:

INSTRUCTIONS PRÉLIMINAIRES

Puisque cette feuille d’instruction couvre plusieurs modèles, les illustrations qui s’y trouvent sont typiques.

Aﬁ n de déterminer à quelles dimensions d’armoire correspond le revêtement, voir le tableau et l’illustration ci-dessous. Il n’y a que

la base de l’armoire qui est nécessaire pour l’installation du revêtement. Ne pas ﬁ naliser l’armoire tout de suite; garder un accès

pour le futur branchement électrique du module de hotte encastrable.

NOTES : 1. Nous recommandons que la base de l’armoire soit faite en contreplaqué de 3/4 po d’épaisseur. Nous recommandons

que l’épaisseur de l’arrière (le cas échéant), de l’avant et des côtés de l’armoire soit de 3/4 po. La PROFONDEUR

INTÉRIEURE indiquée dans le tableau ci-dessous sous-entend que l’épaisseur minimale de l’arrière de l’armoire est

de 3/8 po.

2. Si la base de l’armoire a un panneau arrière, y faire 2 incisions de 1/2 po pour permettre l’insertion des arêtes en

coin de la plus grande plaque de revêtement (si nécessaire).

Considérer la forme et la dimension du module de hotte encastrable aﬁ n de déterminer la conﬁ guration de son armoire. Voir le

guide d’installation du module de hotte encastrable pour plus de détails.

Voir le verso de cette page pour les instructions détaillées de l’installation du revêtement d’armoire.

Toujours suivre tous les codes en vigueur et standards de la construction lors de la construction d’une

armoire de module de hotte encastrable.

AVERTISSEMENT

1/2 po

HA0014F

1/2 po

4 po

HA0015F

3/4 po

Épaisseur

recommandée :

Épaisseur du contreplaqué : 3/4 po

NOTE 1 :

NOTE 2 :

INSTRUCCIONES PRELIMINARES

La presente hoja de instrucciones aplica a muchos modelos, por lo que las ilustraciones que se muestran son las más usuales.

Consulte la tabla y la ilustración que se muestra a continuación para que localice la campana de su elección y utilice la base de

dimensiones apropriadas a la campana. Para instalar la cubierta solo necesitará la parte inferior de la campana. No termine la

instalación todavía, p1-ya que necesitará dejar una entrada para la conexión eléctrica.

NOTAS: 1. Se recomienda utilizar una base de madera laminada de 3/4" de grueso. Se recomienda que los lados, el frente y

de la parte trasera (llegado el caso) de la campana deben tener un grosor de 3/4". La PROFUNDIDAD INTERIOR

indicada en la tabla siguiente supone que el grosor mínimo de la parte trasera del armario es 3/8".

2. Si la base del armario tene una parte trasera, hacer 2 incisíones 1/2" en ella para permitir la inserción dos aristas en

esquina de la placa principal de la cubierta (si es necesario).

Debe tomar en consideración la forma y dimensiones del inserto o del paquete de potencia para determinar la conﬁ guración de

la campana. Para mayores detalles, reﬁ érase al manual de instalación del inserto o del paquete de potencia.

Para instrucciones detalladas de la instalación de la cubierta de la campana, vea el reverso de ésta página.

Siempre que instale una cubierta empotrable con insertos o paquete de potencia, debe seguir todos los

codígos y normas de la construcción.

ADVERTENCIA

1/2"

HA0014A

1/2"

4''

HA0015A

3/4''

Grosor

recomandado:

Grueso de madera laminada: 3/4"

NOTA 1:

NOTA 2:

INSTALLATION DU REVÊTEMENT D’ARMOIRE

MODÈLES : AL3036, AL3042, AL3948, AL3954, AL4554, AL4560, L5230, L7030, L7036, L7048, L2936, L2942,

L3848, L3854, L3860, L3336S, L3342S, L4548S, L4554S, L4560S, L3336D ET L3348D

INSTALACIÓN DE LA CUBIERTA DE LA CAMPANA

MODELOS: AL3036, AL3042, AL3948, AL3954, AL4554, AL4560, L5230, L7030, L7036, L7048, L2936, L2942,

L3848, L3854, L3860, L3336S, L3342S, L4548S, L4554S, L4560S, L3336D L3348DY

MODELS

MODÈLES

MODELOS

I NSERT OR POWER MODELS PACK

M ODÈLES DE MODULE DE HOTTE

D E INSERTO O PAQUETE DE POTENCIA

I ( ) (A)NSIDE WIDTH INCHES

L ( ) (A)ARGEUR INTÉRIEURE POUCES

A (NCHO INTERIOR PULGADAS) (A)

NSIDE DEPTH INCHES ROFONDEUR INTÉRIEURE POUCES ROFUNDIDAD INTERIOR PULGADAS ( ) / P ( ) / P ( ) (B)

ITHOUT BACKBOARD

S ANS PANNEAU ARRIÈRE

S IN PARTE TRASERA

W ITH BACKBOARD

A VEC PANNEAU ARRIÈRE

C ON PARTE TRASERA

AL3036 PK2230 34½ 20½ / / 23½ 20TO À A

⁄8

TO/ / 23À A

⁄8

AL3042 PK2230 40½ 20½ / / 23½ 20TO À A

⁄8

TO/ / 23À A

⁄8

AL3948 PK2239/PKEX2239 46½ 20½ / / 23½ 20TO À A

⁄8

TO/ / 23À A

⁄8

AL3954 PK2239/PKEX2239 52½ 20½ / / 23½ 20TO À A

⁄8

TO/ / 23À A

⁄8

AL4554 PK2245/PKEX2245 52½ 20½ / / 23½ 20TO À A

⁄8

TO/ / 23À A

⁄8

AL4560 PK2245/PKEX2245 58½ 20½ / / 23½ 20TO À A

⁄8

TO/ / 23À A

⁄8

L5230 P1951M52CM 28½ 17½ / / 20½ 17TO À A

⁄8 / / 20TO À A

⁄8

L7030 P1951M70CM/P1952M70CM 28½ 17½ / / 20½ 17TO À A

⁄8 / / 20TO À A

⁄8

L7036 P1951M70CM/P1952M70CM 34½ 17½ / / 20½ 17TO À A

⁄8 / / 20TO À A

⁄8

L7048 P1951M70CM/P1952M70CM 46½ 17½ / / 20½ 17TO À A

⁄8 / / 20TO À A

⁄8

L2936 PK2229 34½ 20½ / / 23½ 20TO À A

⁄8

TO/ / 23À A

⁄8

L2942 PK2229 40½ 20½ / / 23½ 20TO À A

⁄8

TO/ / 23À A

⁄8

L3848 PK2238/PKEX2238 46½ 20½ / / 23½ 20TO À A

⁄8 / / 23TO À A

⁄8

L3854 PK2238/PKEX2238 52½ 20½ / / 23½ 20TO À A

⁄8

TO/ / 23À A

⁄8

L3860 PK2238/PKEX2238 58½ 20½ / / 23½ 20TO À A

⁄8

TO/ / 23À A

⁄8

L3336D PIK33D 34½ 23½ / / 26½ 23TO À A

⁄8

TO/ / 26À A

⁄8

L3348D PIK33D 46½ 23½ / / 26½ 23TO À A

⁄8

TO/ / 26À A

⁄8

L3336S PIK33 34½ 22

⁄8 / / 25TO À A

⁄822½ / / 25½TO À A

L3342S PIK33 40½ 22

⁄8 / / 25TO À A

⁄822½ / / 25½TO À A

L4548S PIK45 46½ 22

⁄8 / / 25TO À A

⁄822½ / / 25½TO À A

L4554S PIK45 52½ 22

⁄8 / / 25TO À A

⁄822½ / / 25½TO À A

L4560S PIK45 58½ 22

⁄8 / / 25TO À A

⁄822½ / / 25½TO À A

BEST

; Hartford, Wisconsin www.BestRangeHoods.com 800 558-1711

BEST

; Drummondville, Qc, Canada www.BestRangeHods.com 866 737-7770

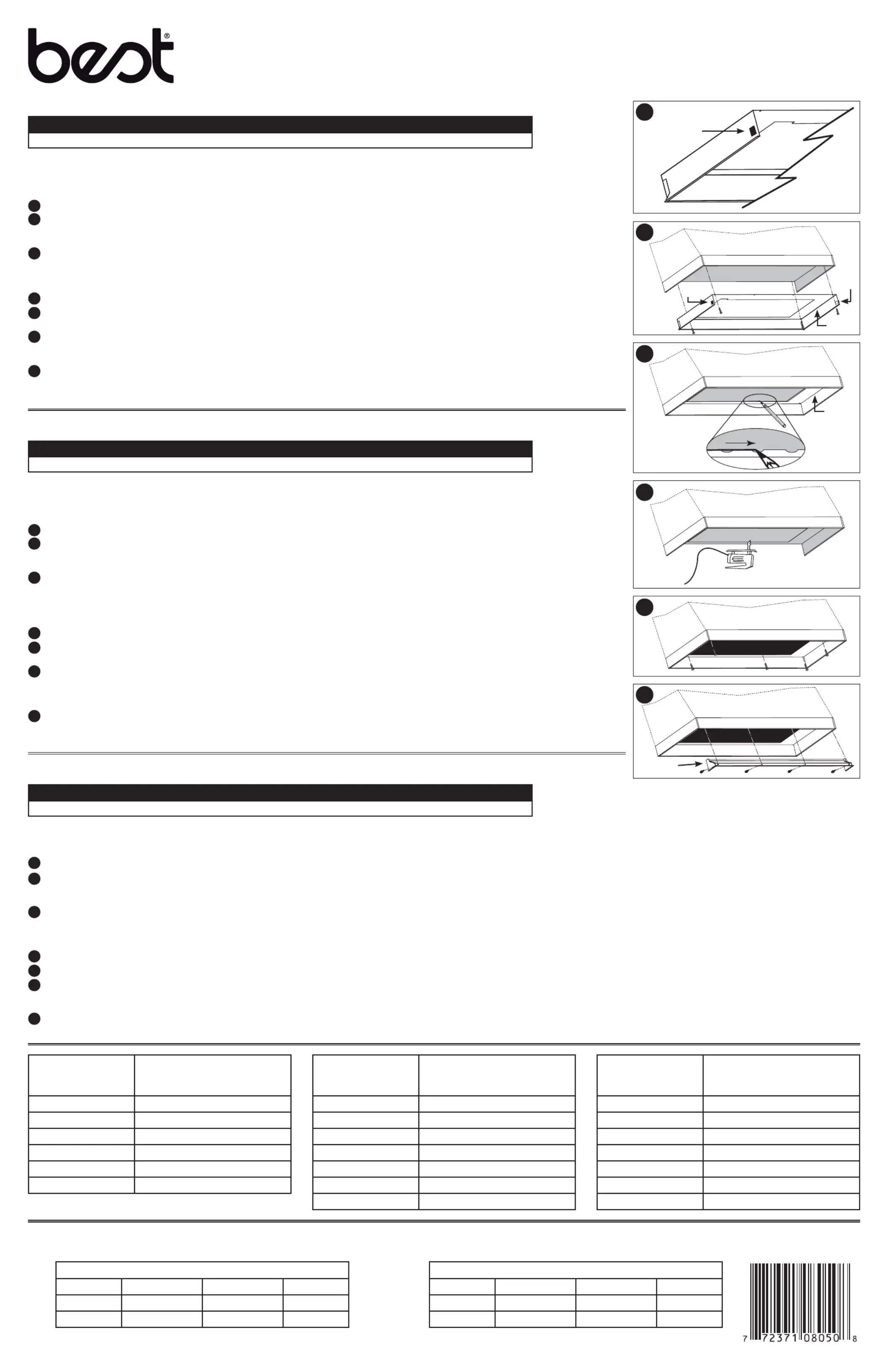

CUSTOM HOOD LINER INSTALLATION

INSTALLATION DU REVÊTEMENT D’ARMOIRE

INSTALACIÓN DE LA CUBIERTA DE LA CAMPANA

Before installing, remove the protective plastic ﬁ lm from all parts.

CAUTION

ENGLISH

NOTES: 1. The custom hood liner must be installed before the insert or power pack unit. For installation into shallow cabinets (approximately 23¾" and

under), the insert must be installed before the liner front panel section or ambient light panel. This must be done as the insert ﬂ ange must ﬁ t

under the liner front panel section or ambient light panel when an overlap occurs.

2. Refer to insert or power pack instructions for mounting height details.

Install one small pad ( ), included in the parts bag, on each side of the main liner plate. (See Aﬁ gures 1 and 2.)

Using the screws provided, temporarily install the main liner plate ( ) to the external base of the custom hood ( ). (See B C ﬁ gure 2.)

NOTES: 1. When inserting the main liner plate, push slightly on the pads ( ) to prevent being damaged.A

2. Main liner plate should be positioned in custom hood as far rearward as possible.

Using a pen, mark the outline of the future hole for the power pack (or insert). (See ﬁ gure 3.)

NOTE: Some liner models have half-moon cut-outs (see ﬁ gure 3 inset) on front and rear sides. Disregard these shapes when marking the outline;

just trace a straight line. Including the half-moon shapes in the actual cut-out (step 4) will cause mounting problems.

Remove the main liner plate ( ) from the custom hood.B

Cut the hole in the bottom of the custom hood. (See ﬁ gure 4.)

Reinstall the main liner plate to the base of the custom hood and secure it with 5 screws for liner width from 30" to 48", or 6 screws for larger liners.

(See ﬁ gure 5.)

To enhance the lighting of the cooking area, an optional ambient light panel is available. To order, refer to tables below to ﬁ nd the corresponding

ambient light panel for your liner. To install, go directly to the instructions packed with the ambient light panel; do not perform item 7.

NOTE: The ambient light panel cannot be used with custom hood liner L3336D and L3348D models.

Slide the front panel section (D) forward into the nose of the custom hood base, as shown in ﬁ gure 6. Take care not to scratch main liner plate when

installing front panel section of liner. Assemble it to the cabinet, using one screw per screw hole.

HA0018

HA0019

HA0024

HA0016

HA0017

HA0020

Retirer le plastique protecteur de toutes les pièces avant l’installation.

ATTENTION

FRANÇAIS

NOTES : 1. Ce revêtement d’armoire doit être installé avant le module de hotte encastrable. Lors d’une installation dans une armoire peu profonde

(environ 23¾ po et moins), le module de hotte encastrable doit être installé avant la dernière pièce du revêtement ou avant le panneau

d’éclairage d’ambiance, aﬁ n d’éviter que le rebord avant du module n’empiète sur cette pièce.

2. Pour plus de détails concernant la hauteur d’installation, consulter les instructions d’installation du module de hotte encastrable.

Installer, de chaque côté de la plus grande plaque de revêtement, un coussinet ( ), inclus dans le sac de pièces. (Voir Aﬁ gures 1 et 2.)

À l’aide des vis fournies, installer temporairement la plus grande plaque de revêtement ( ) sur la base externe de l’armoire ( ). (Voir B C ﬁ gure 2.)

NOTES : 1. En installant la plaque, appuyer légèrement sur les coussinets ( ) aAﬁ n qu’ils ne s’endommagent pas.

2. La plus grande plaque de revêtement doit être installée le plus loin possible vers l’arrière de la base externe de l’armoire.

À l’aide d’un crayon, tracer le contour du trou à découper pour l’insertion du module de hotte encastrable. (Voir ﬁ gure 3.)

NOTE : Certains modèles de revêtement d’armoire ont des formes de demi-lune (voir le médaillon de la ﬁ gure 3) dans le contour avant et arrière.

Ne pas tenir compte de ces formes en traçant le contour; ne faire qu’une ligne droite. Inclure ces formes de demi-lune lors du découpage

(étape 4) nuirait à l’assemblage.

Retirer la plaque de revêtement ( ) de l’armoire.B

Découper le trou dans la base de l’armoire. (Voir ﬁ gure 4.)

Installer la plus grande plaque de revêtement à la base externe de l’armoire et la ﬁ xer avec 5 vis pour un revêtement de 30 po à 48 po de largeur,

ou 6 vis pour un revêtement plus large. (Voir ﬁ gure 5.)

Un panneau d’éclairage d’ambiance optionnel est disponible aﬁ n d’améliorer l’éclairage de l’aire de cuisson. Pour commander, consulter les tableaux

ci-dessous pour trouver le numéro de panneau d’éclairage correspondant à votre revêtement d’armoire. Pour l’installation, voir les instructions

comprises avec le panneau d’éclairage optionnel; ne pas tenir compte du dernier point de cette feuille d’instructions-ci.

NOTE : Le panneau d’éclairage ne peut pas être utilisé avec les modèles de revêtement L3336D et L3348D.

Glisser la dernière pièce du revêtement ( ) à l’avant de la base externe de l’armoire, tel qu’il est illustré à la Dﬁ gure 6. Prendre soin de ne pas

égratigner la plus grande plaque de revêtement lors de l’assemblage. L’assembler à l’armoire en utilisant une vis pour chaque trou de vis.

Antes de instalarla retire el plástico protector de todas las partes.

PRECAUCIÓN

ESPAÑOL

NOTAS: 1. La cubierta de la campana debe ser instalarse antes del inserto o de la unidad de potencia. En el caso de una instalación en el gabinete poco profundo (aproximadamente 23¾" y menos), el inserto

o la unidad de potencia debe ser instalarse antes la sección frontal del panel o antes el panel de iluminación ambiental, aﬁ n de evitar que su borde más lejos invade sobre esta pieza.

2. Para mayores detalles en lo concierniente a la altura de la instalación, consultar las instrucciones de instalación del inserto o de paquete de potencia.

Instale, de cada lados de la placa principal de la cubierta, una almohadilla ( ), incluidas en la bolsa de piezas. (Ver Aﬁ guras 1 y 2.)

Utilice los tornillos que se incluyen, instale provisionalmente la placa principal de la cubierta ( ) a la base externa del gabinete ( ). (Ver B C ﬁ gura 2.)

NOTAS: 1. Cuando instalar la placa, apoyar ligeramente contra las almohadillas ( ) a Aﬁ n de que se no perjudicar.

2. La placa principal de la cubierta debe ser instalada el más lejos posible hacia detrás de la base externa del gabinete.

Marque con un bolígrafo el contorno del oriﬁ cio para el paquete de potencia (o inserto). (Ver ﬁ gura 3.)

NOTA: Algunos modelos de cubierta de campana tienen formas en media luna (ver el detalle de la ﬁ gura 3) en el contorno delante y trasero. Omiso de trazar estas formas; trazar solamente una línea recta.

Incluir estas formas en media luna cuando el recorte (paso 4) ser perjudicial para el montaje.

Retire la placa principal de la cubierta ( ) del gabinete.B

Haga el oriﬁ cio en la parte inferior del gabinete. (Ver ﬁ gura 4).

Vuelva a instalar la placa principal de la cubierta a la base del gabinete y asegúrela con 5 tornillos para el ancho de la cubierta de 30" a 48", o con 6 tornillos para cubiertas mayores. (Ver ﬁ gura 5.)

Para mejorar la iluminación del área de la estufa, contamos con un panel opcional de iluminación ambiental. Para hacer su pedido, reﬁ érase a las tablas de abajo para encontrar el panel de iluminación

ambiental correspondiente para su cubierta. Para la instalación, vaya directamente a las instrucciones que se incluyen dentro del empaque del panel de iluminación; no efectúe el paso 7.

NOTA: El panel de luz ambiental no debe ser instalado con liner de modelos L3336D y L3348D.

Deslice la sección frontal del panel ( ) dentro de la nariz de la base de la campana, como se muestra en la Dﬁ gura 6. Asegurarse de que no rayar la placa principal de la cubierta. Ensámblela al gabinete,

ﬁ jándola con un tornillo en cada oriﬁ cio.

L INER MODEL

M ODÈLE DE REVÊTEMENT

M ODELO LINER

A MBIENT LIGHT PANEL MODEL

M ODÈLE DE PANNEAU D ÉCLAIRAGE '
