Side 1/4
1. Install the powerpack insert as per installation instructions packed with the unit.
2. Remove the grease filter(s) and attach the CHARCOAL FILTER(S) (included) to the backside of
the grease filter(s) using 4 supplied metal clips per filter.
3. Reinstall the filter(s).
4. For units equipped with 6-in. round adapter damper, remove the damper flaps, then connect the
included 6-IN. TO 7-IN. ROUND TRANSITION to the 6-in. round adapter.
5. Cut hole in bottom of to allow clearance for the (included).SOFFIT 90° ANGLE BOOT
6. Locate top of 4¼” x 10¼” OPENING on soffit - centered on POWERPACK INSERT CENTERLINE.
7. Layout 4¼” x 10¼” pattern and cut opening in soffit.
9a.PM300SS, BBN1243SS BBN1303SS aNd uNitS oNly: Insert boot end into soffit and connect the
7-in. round duct end to the exhaust of the unit.
9b. a : ll other uNitS Insert boot end into soffit and connect the 7-in. round duct end to the transition
previously installed in step 4.
10. Install GRILLE (included - not shown) into soffit opening.
11. Use metal foil tape to make all connections secure and air tight.
OPTIONAL METAL LINER
(LB30SS or LB36SS)
(purchase separately)
CHARCOAL FILTER
(included) (S99010464)
HARKPM21, HARKBN24, HARKBN30 AND HARKBN36 NON-DUCT KITS
INSTALLATION INSTRUCTIONS
FOR USE WITH BBN1243SS, BBN1303SS, BBN2243SS, BBN2303SS,
BBN3306SS, BBN3306SSC, HBN1246SS, HBN1306SS, HBN1366SS,
PM300SS, PM400SS, PM400SSV aNd PM600SSV POWERPACK INSERTS

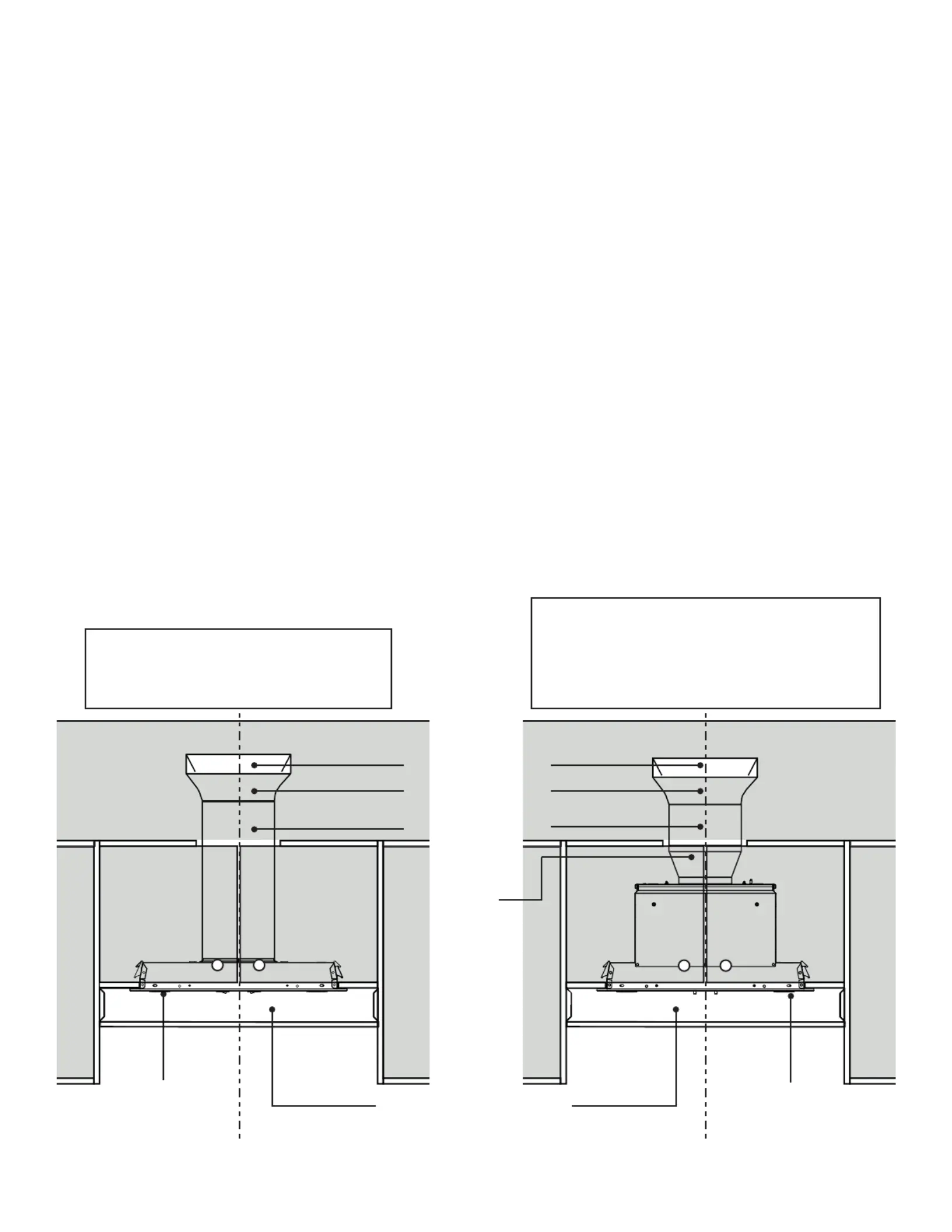

SOFFITSOFFIT
CABINET CABINET
POWERPACK INSERT
CENTER LINE
C
L
POWERPACK INSERT
CENTER LINE
C
L
90° ANGLE BOOT
(included)
6-IN. TO 7-IN.
ROUND TRANSITION
(included)
4¼” x 10¼”
SOFFIT OPENING
7-IN. ROUND DUCT
(included)
PM300SS,
BBN1243SS, BBN1303SS
PM400SS, PM400SSV, PM600SSV,
BBN2243SS, BBN2303SS,
BBN3306SS, BBN3306SSC,
HBN1246SS, HBN1306SS,
HBN1366SS
CHARCOAL FILTERS
(included) (S99010464-124)
(S99010464-130)
(S99010464-136)
NOTE: S EE laST pagE fOr ThE cONTENT Of ThE NON ducT kiTS - .
1. Installer la hotte encastrée selon les directives d’installation accompagnant l’appareil.
2. Retirer le(s) filtre(s) à graisses et fixer le(s) FILTRE(S) AU CHARBON (inclus) à l’arrière du (des)
filtre(s) à graisses à l’aide des attaches métalliques fournies (4 par filtre).
3. Remettre en place le(s) filtre(s).
4. Pour les hottes munies d’un adaptateur volet rond de 6 po, retirer les clapets du volet, puis
raccorder la TRANSITION DE 6 PO ROND À 7 PO ROND (incluse) à l’adaptateur rond de 6 po.
5. Découper l’ouverture dans le bas du pour permettre le dégagement requis pour le SOFFITE
RACCORD COUDÉ DE 90° (inclus).
6. Localiser le dessus de l’OUVERTURE DE 4¼ PO x 10¼ PO sur le soffite, alignée avec la LIGNE
DE CENTRE DE LA HOTTE ENCASTRÉE.
7. Placer le gabarit de 4¼ po x 10¼ po et découper l’ouverture dans le soffite.
8. Connecter le RACCORD COUDÉ DE 90° CONDUIT ROND DE 7 PO au (inclus).
9a.aPPareilS PM300SS, BBN1243SS BBN1303SS et SeuleMeNt : Insérer l’extrémité du raccord dans
le soffite et connecter l’extrémité du conduit rond de 7 po à la sortie de la hotte.
9b. t ouS leS autreS aPPareilS : Insérer l’extrémité du raccord dans le soffite et connecter l’extrémité du
conduit rond de 7 po à la transition installée précédemment à l’étape 4.
10. Installer la GRILLE (incluse, non illustrée) dans l’ouverture du soffite.
11. Utiliser du ruban métallique à conduit pour fixer tous les raccords et assurer leur étanchéité.
REVÊTEMENT D’ARMOIRE
EN MÉTAL OPTIONNEL
(LB30SS ou LB36SS)
(vendu séparément)
FILTRE AU CHARBON
(inclus) (S99010464)
DIRECTIVES D’INSTALLATION DES ENSEMBLES
DE RECIRCULATION HARKPM21, HARKBN24, HARKBN30 ET HARKBN36
POUR UTILISATION AVEC LES HOTTES ENCASTRÉES BBN1243SS,
BBN1303SS, BBN2243SS, BBN2303SS, BBN3306SS, BBN3306SSC, HBN1246SS,
HBN1306SS, HBN1366SS, PM300SS, PM400SS, PM400SSV PM600SSVet

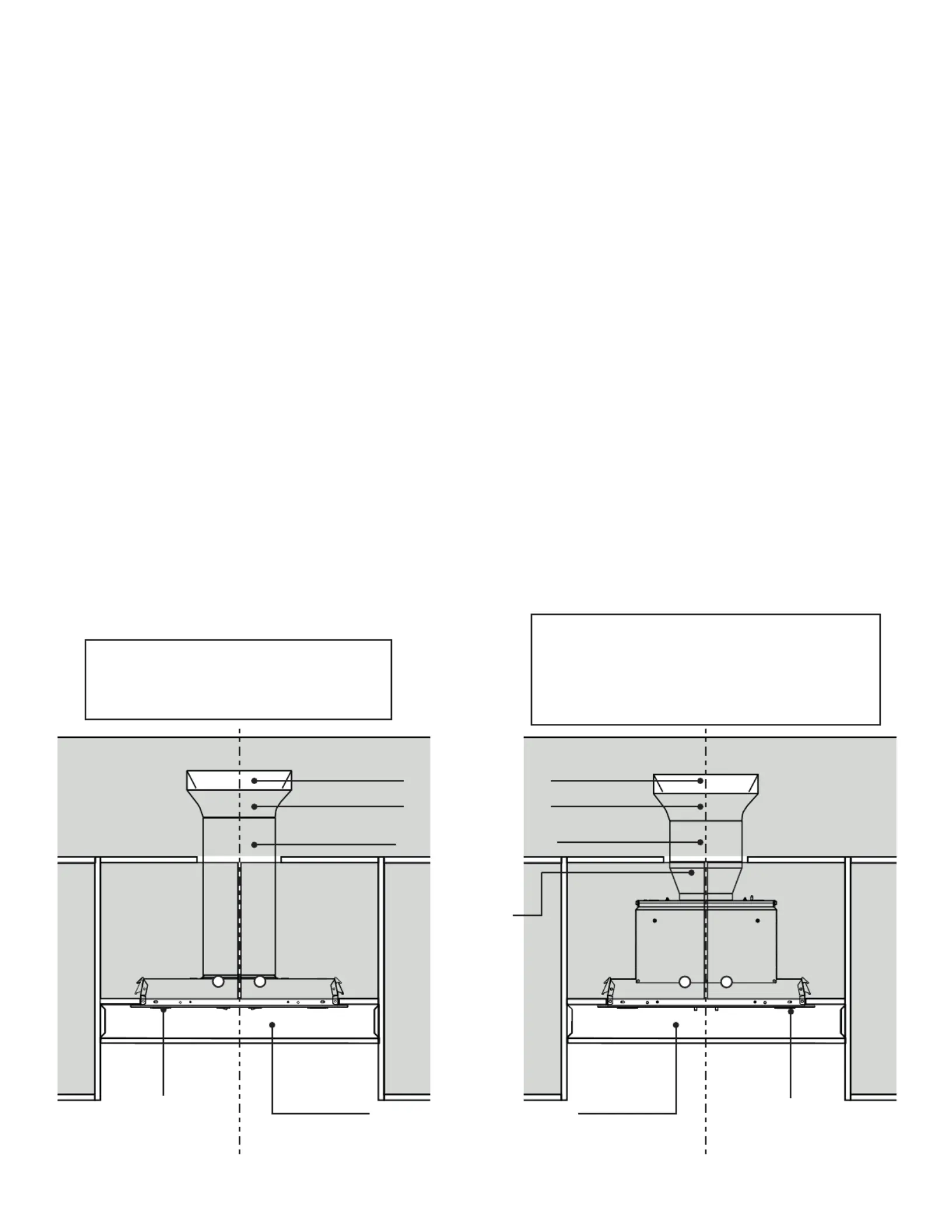

SOFFITESOFFITE
ARMOIRE ARMOIRE
LIGNE DE CENTRE
DE LA HOTTE
C
L
LIGNE DE CENTRE
DE LA HOTTE
C
L
RACCORD COUDÉ
DE 90° (inclus)
TRANSITION
DE 6 PO ROND
À 7 PO ROND
(incluse)
OUVERTURE DANS
LE SOFFITE DE
4¼ PO x 10¼ PO
CONDUIT ROND DE
7 PO (inclus)
PM300SS,
BBN1243SS, BBN1303SS
PM400SS, PM400SSV, PM600SSV,
BBN2243SS, BBN2303SS,
BBN3306SS, BBN3306SSC,
HBN1246SS, HBN1306SS,
HBN1366SS
FILTRES AU CHARBON
(inclus) (S99010464-124)
(S99010464-130)
(S99010464-136)
NOTE : V Oir la dErNièrE pagE pOur lE cONTENu dES ENSEmblES dE rEcirculaTiON .
