Art. 14-0195

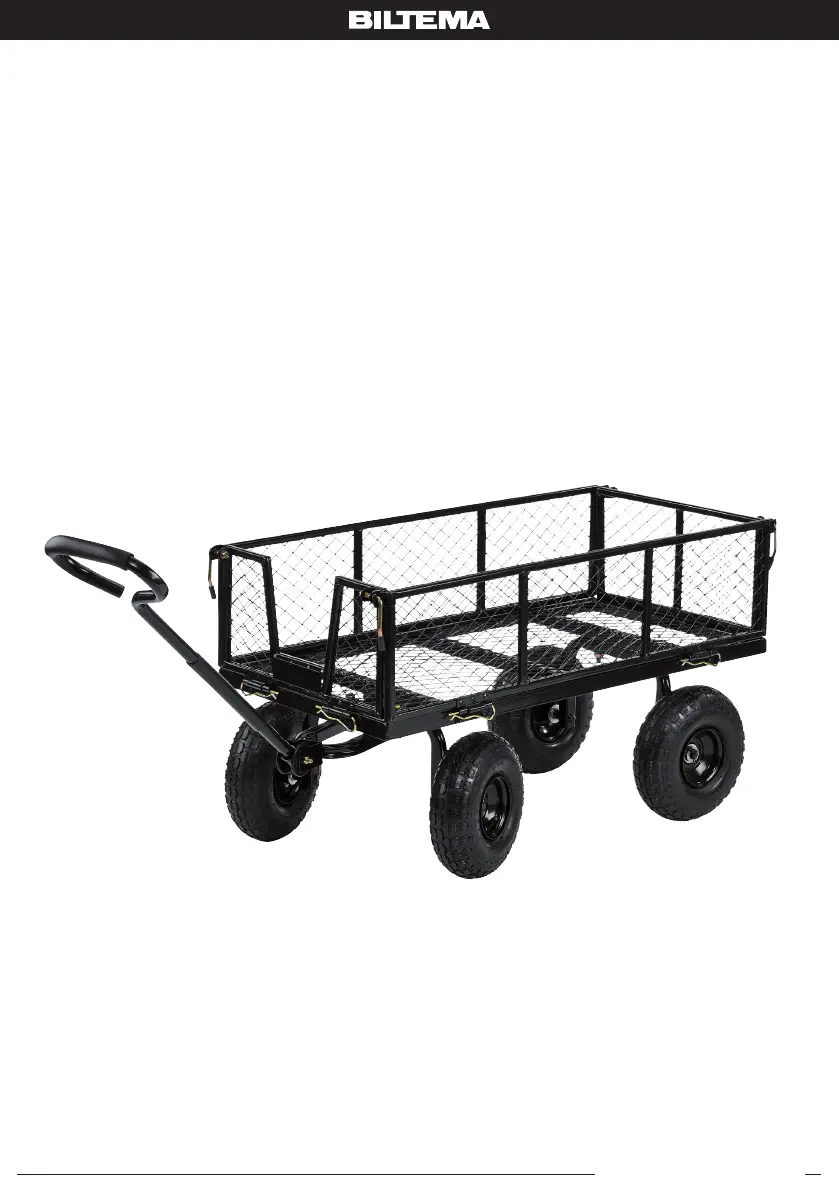

TR ANSPORTVAGN

TR ANSPORTVOGN

KULJETUSVAUNU

TR ANSPORTVOGN

250 kg

Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com

Art. 14-0195

TRANSPORTVAGN

SE NO

TRANSPORTVOGN

DELAR

A. Ändsektioner x 2

B. Sidosektioner x 2

C. Luftgummihjul x 4

D. Botten

E. Dragarm

F. Plastblock

G. Dragarmshållare

H. Framaxel

I. Bakaxel

J. Bult med bricka och mutter x 2

K. Muttrar och nylonbrickor (M12 x 2, M16)

L. Bult med bricka och mutter

M. R-stift x 8

N. Stift x 4

O. Sektionskoppling x 4

P. Hjulbricka x 4

MONTERING

Varning! Följ instruktionerna i manualen noggrant,

annars kan det innebära risk för personskador och

skador på produkten, eller skador på andra material

i närheten.

1. Fäst dragarmshållaren (G) på framaxeln (H), med

hjälp av de två bultarna/brickorna/muttrarna (J).

2. Ta botten (D) och vänd den upp och ner så att

de utskjutande bultarna är vända uppåt. Placera

hjulaxlarna (H/I) på bultarna. Skruva fast hjulax-

larna med hjälp av de två stora nylonmuttrarna/

brickorna (K) enligt bilden.

3. Sätt på hjulen (C) på hjulaxlarna, följt av hjulbrick-

orna (P). Trä i stiften i hålen i hjulaxlarna (N) för

låsa fast hjulen.

4. Ta bort bulten/brickan/muttern (L) från plast-

blocket (F). Rikta in dragarmen (E) i plastblocket

(F) så att hålen i dragarmen linjerar med hålen i

dragarmshållaren (G). För bulten igenom hålet sätt

tillbaks brickan och spänn med muttern.

5. Vänd på den monterade vagnen så att den står

på hjulen, sätt sidosektionerna (B) och ändsektio-

nerna (A) på plats. Lås fast sektionerna med hjälp

av R-stiften (M).

DELER

A. Endeseksjoner x 2

B. Sideseksjoner x 2

C. Luftgummihjul x 4

D. Bunn

E. Trekkstang

F. Plastblokk

G. Trekkstangholder

H. Foraksel

I. Bakaksel

J. Bolt med skive og mutter x 2

K. Muttere og nylonskiver (M12 x 2, M16)

L. Bolt med skive og mutter

M. R-stift x 8

N. Stift x 4

O. Seksjonskobling x 4

P. Hjulskive x 4

MONTERING

Advarsel! Følg instruksjonene i bruksanvisningen for

å unngå risiko for personskader og skader på pro-

duktet, eller skader på andre materialer i nærheten.

1. Fest trekkstangholderen (G) på forakselen (H) ved

hjelp av de to boltene/skivene/mutterne (J).

2. Snu bunnen (D) opp ned, slik at de utstående

boltene vender oppover. Plasser hjulakslene (H/I) på

boltene. Skru hjulakslene fast ved hjelp av de to store

nylonmutterne/skivene (K), som vist på bildet.

3. Sett hjulene (C) på hjulakslene, etterfulgt av hjulski-

vene (P). Tre stiften inn i hullene i hjulakslene (N) for å

låse hjulene på plass.

4. Fjern bolten/skiven/mutteren (L) fra plastblokken

(F). Plasser trekkstangen (E) i plastblokken (F) slik at

hullene i trekkstangen står på linje med hullene i trek-

karmholderen (G). Før bolten gjennom hullet, monter

brikken igjen, og stram med mutteren.

5. Snu den monterte vognen, slik at den står på hju-

lene. Monter sideseksjonene (B) og endeseksjonene

(A). Lås fast seksjonene ved hjelp av R-stiften (M).
