Side 1/4

Art. 25-8039, 25-8040

VARVRÄKNARE 85 MM

MONTERINGSANVISNING

Varvräknaren är avsedd för inbyggnad.

Inbyggnadsdiameter: 85 mm.

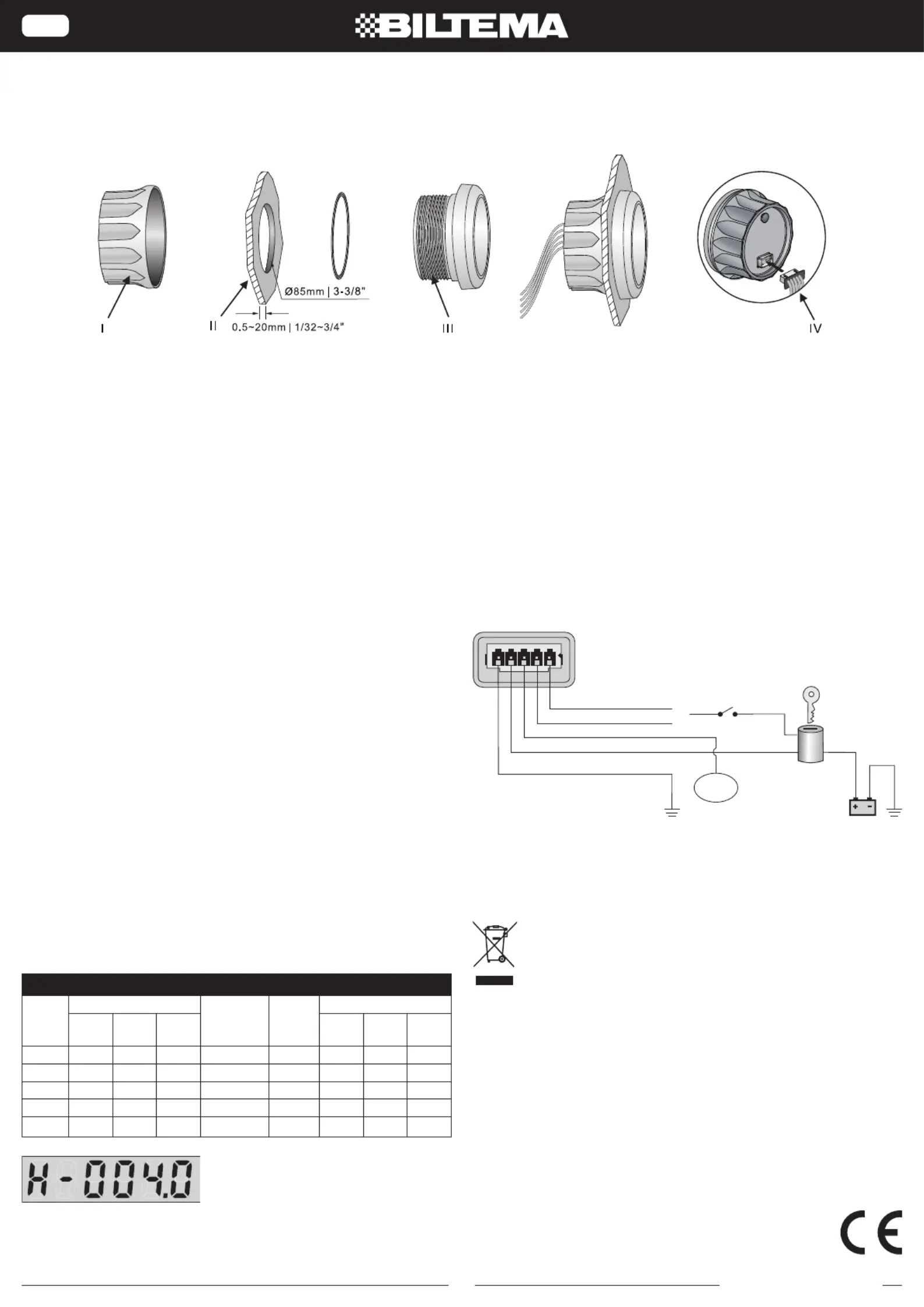

1. Borra ett hål med 85 mm (3 3/8”) diameter i panelen (II).

Det krävs minst 55 mm (2 3/16”) fritt utrymme bakom

panelen för att få plats med mätaren.

2. Ta av fästringen (I), placera mätaren (III) i hålet, justera

positionen sätt på tätningsringen och skruva på fästring-

en igen på baksidan.

3. Varvräknaren kan kopplas till 12/24 V-system (9–32 V).

4. Välj mellan rött eller gult bakgrundsljus.

5. Koppla in kontakten med sladdarna i varvräknaren (IV).

Slå på strömmen och justera varvtalet så att det stämmer

överens med din motor/utrustning (se tabell).

Justera varvtalet

5 a. Tryck och håll inne gummiknappen på baksidan av

mätaren i tre sekunder, då visar displayen inställning

för varvtal. När du släpper gummiknappen lämnar du

inställningsmenyn.

5 b. Värdet ökar när du trycker på knappen. Släpp knappen

och tryck igen för att minska värdet. Ju längre du håller

inne knappen desto snabbare ökar eller minskar värdet.

Minsta steg är 0,1 och den justerabara skalan är 1-10.

5 c. När du har ställt in rätt värde släpper du gummiknap-

pen. Efter 3 sekunder har varvräknare uppdaterat

inställningarna. Om inställningen inte blev bra, gör om

inställningsproceduren.

5 d. Om du vill ha varvtalsvärdet 4.0, ställ in detta värde i

displayen, som bilden visar.

Vanliga inställningar för båtmotorer

UTOMBORDARE INOMBORDARE & GASMOTORER

Poler Varvtal VarvtalCylindrar Cykel

4000

RPM

6000

RPM

8000

RPM

4000

RPM

6000

RPM

8000

RPM

4 4 41.3 2.0 2.6 1.3 2.0 2.6

6 4.0 6 4 4.02.0 3.0 2.0 3.0

8 4.0 8 4 4.02.7 5.3 2.7 5.3

10 103.3 5.0 6.6 4 6.63.3 5.0

12 4.0 6.0 8.0

Om värdena i tabellen inte stämmer överens med din motor,

justera värdet efter motorns faktiska varvtal.

OBS! Om du har problem med signalstörningar mellan

motorn och varvräknaren kan det medföra att varvräknaren

inte visar korrekt varvtal. Då kan du installera ett motstånd,

1/4~1W, 1~20K för att öka signalen. Prova dig fram till rätt

motstånd genom att koppla in en 20K potentiometer.

Elektrisk inkoppling

1. Koppla bort batteriets minus (-) kabel före inkoppling av

varvräknaren. Efter avslutad inkoppling ansluts åter bat-

teriets minus (-) kabel.

2. Anslut varvräknaren enligt nedan.

El-avfall

Förbrukade elektriska och elektroniska produkter, däribland

alla typer av batterier, ska lämnas till avsett insamlingsställe

för återvinning. (Enligt direktiv 2012/19/EU och 2006/66/EC)

5 Gul kabel gult ljus

Ingår inte

Motor

ELLER

Tänd-

ning

+9–32 V

4 Orange kabel rött ljus

3 Svart kabel RPM signal

2 Röd kabel pluspol

1 Blå kabel minus (-) jord

Biltema, Garnisonsgatan 26, 2nd FL, SE-254 66 Helsingborg. www.biltema.com

Art. 25-8039, 25-8040

MONTERINGSANVISNING

Turtelleren er beregnet for innbygging.

Innbyggingsdiameter: 85 mm.

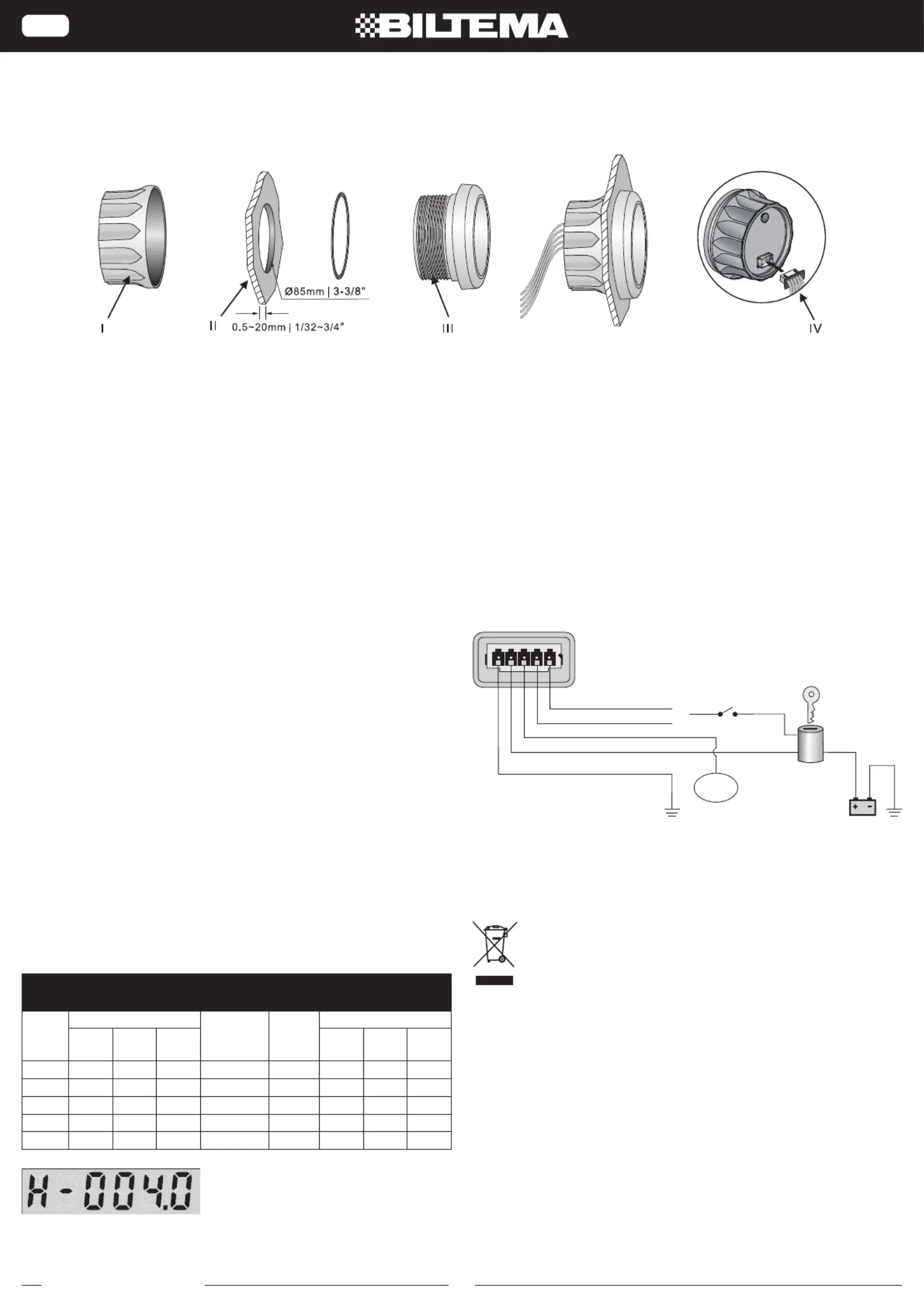

1. Bor et hull med 85 mm diameter i panelet (II). Det må

være minst 55 mm avstand bak panelet for å få plass til

måleren.

2. Fjern festeringen (I), og plasser måleren (III) i hullet. Juster

posisjonen, fest tetningsringen og skru på plass festerin-

gen igjen på baksiden.

3. Turtelleren kan kobles til 12/24 V-system (9–32 V).

4. Velg mellom rød eller gul bakgrunnsbelysning.

5. Koble til kontakten med ledningene i turtelleren (IV). Slå

på strømmen, og juster turtallet slik at det stemmer med

din motor / ditt utstyr (se tabell).

Justere turtallet

5 a. Hold inne gummiknappen på baksiden av telleren i tre

sekunder. Da viser displayet innstilling for turtall. Når du

slipper gummiknappen, lukkes innstillingsmenyen.

5 b. Verdien øker når du trykker på knappen. Slipp knappen,

og trykk på nytt for å redusere verdien. Jo lenger du

holder inne knappen, desto raskere økes eller reduse-

res verdien. Det minste trinnet er 0,1, og den justerbare

skalaen er 1–10.

5 c. Når du har stilt inn riktig verdi, slipper du gummiknap-

pen. Etter 3 sekunder har turtelleren oppdatert innstil-

lingene. Hvis innstillingen ble feil, må du gjenta installe-

ringsprosedyren.

5 d. Hvis du vil p2-ha turtallsverdien 4,0, stiller du inn den ver-

dien i displayet, som vist på bildet.

Normale innstillinger for båtmotorer

PÅHENGSMOTOR

INNENBORDSMOTOR

OG GASSMOTORER

Poler Turtall Syklus TurtallSylindre

4000

RPM

6000

RPM

8000

RPM

4000

RPM

6000

RPM

8000

RPM

4 4 41.3 2.0 2.6 1.3 2.0 2.6

6 4.0 6 4 4.02.0 3.0 2.0 3.0

8 4.0 8 4 4.02.7 5.3 2.7 5.3

10 103.3 5.0 6.6 4 6.63.3 5.0

12 4.0 6.0 8.0

Hvis verdiene i tabellen ikke stemmer med motoren din, må

du justere verdien basert på motorens faktiske turtall.

OBS! Hvis du har problemer med signalforstyrrelser mellom

motor og turteller, kan det føre til at turtelleren ikke viser kor-

rekt turtall. Da kan du montere en motstand, 1/4~1W, 1~20K,

for å forsterke signalet. Prøv deg frem til du  nner riktig mot-

stand ved å koble inn et 20K potensiometer.

Elektrisk tilkobling

1. Koble fra batteriets minuskabel (–) før du kobler til turtel-

leren. Når tilkoblingen er fullført, kobler du til batteriets

minuskabel (–) igjen.

2. Koble til turtelleren som vist nedenfor.

EE-avfall

Brukte elektriske og elektroniske produkter, deriblant alle ty-

per batterier, skal leveres til gjenvinning på eget innsamlings-

sted. (I henhold til direktiv 2012/19/EU og 2006/66/EC)

TURTELLER 85 MM

5 Gul kabel gult lys

Ikke inkludert

Motor

ELLER

Ten-

ning

+9–32 V

4 Oransje kabel rødt lys

3 Sort kabel RPM signal

2 Rød kabel plusspol

1 Blå kabel jord (–)
