© 2019-06-12 Biltema Nordic Services AB
1. Gör nödvändig håltagning i dörrsidan/hatthyllan.
2. Anslut högtalarkablarna (+ till + och – till – )
3. Placera högtalarelementet och ramen på plats.
4. Skruva fast högtalaren och ramen med skruvar.
5. För extra styrka, använd lite lim mellan högtalaren
Förbrukade elektriska och elektroniska produkter, däri-
bland alla typer av batterier, ska lämnas till avsett in-
samlingsställe för återvinning. (Enligt direktiv 2012/19/
1. Stäng av hela audiosystemet i fordonet innan
2. Kontrollera att monteringsplatsen inte hindrar an-
nan mekanisk eller elektrisk installation.
3. Produkten får inte komma i kontakt med fukt,
4. Montera aldrig högtalarna/diskantdelen utan
5. Montera högtalarna och dra högtalarkablarna så
långt ifrån annan mekanisk eller elektrisk installa-
tion som möjligt för att undvika störning.
6. Vid håltagning – se till att annan mekanisk eller
elektrisk installation inte blir skadad.
7. Se till att kablar inte ligger mot vassa kanter. An-
vänd gärna gummigenomföringar.
8. Använd för ändamålet avsedd högtalarkabel
9. Dra aldrig kablar på utsidan av fordonet.
Exponering för alltför höga ljudnivåer under lång tid
kan leda till hörselskada eller hörselnedsättning.
Att lyssna på alltför höga ljudnivåer minskar din för-
måga att uppmärksamma varningsljud omkring dig.
Uteffekt: . . . . . . . . . . . . . . . . . .130 W (max)
. . . . . . . . . . . . . . . . . . . . . . . . . .65 W (RMS)
Baselement: . . . . . . . . . . . . . . .5,25” med 10 oz mag-
Diskantelement: . . . . . . . . . . . .25 mm
Frekvensomfång: . . . . . . . . . . .60 Hz – 23 kHz
Impedans: . . . . . . . . . . . . . . . .4 ohm
Känslighet: . . . . . . . . . . . . . . . .90 dB (2,83 V/1 m)

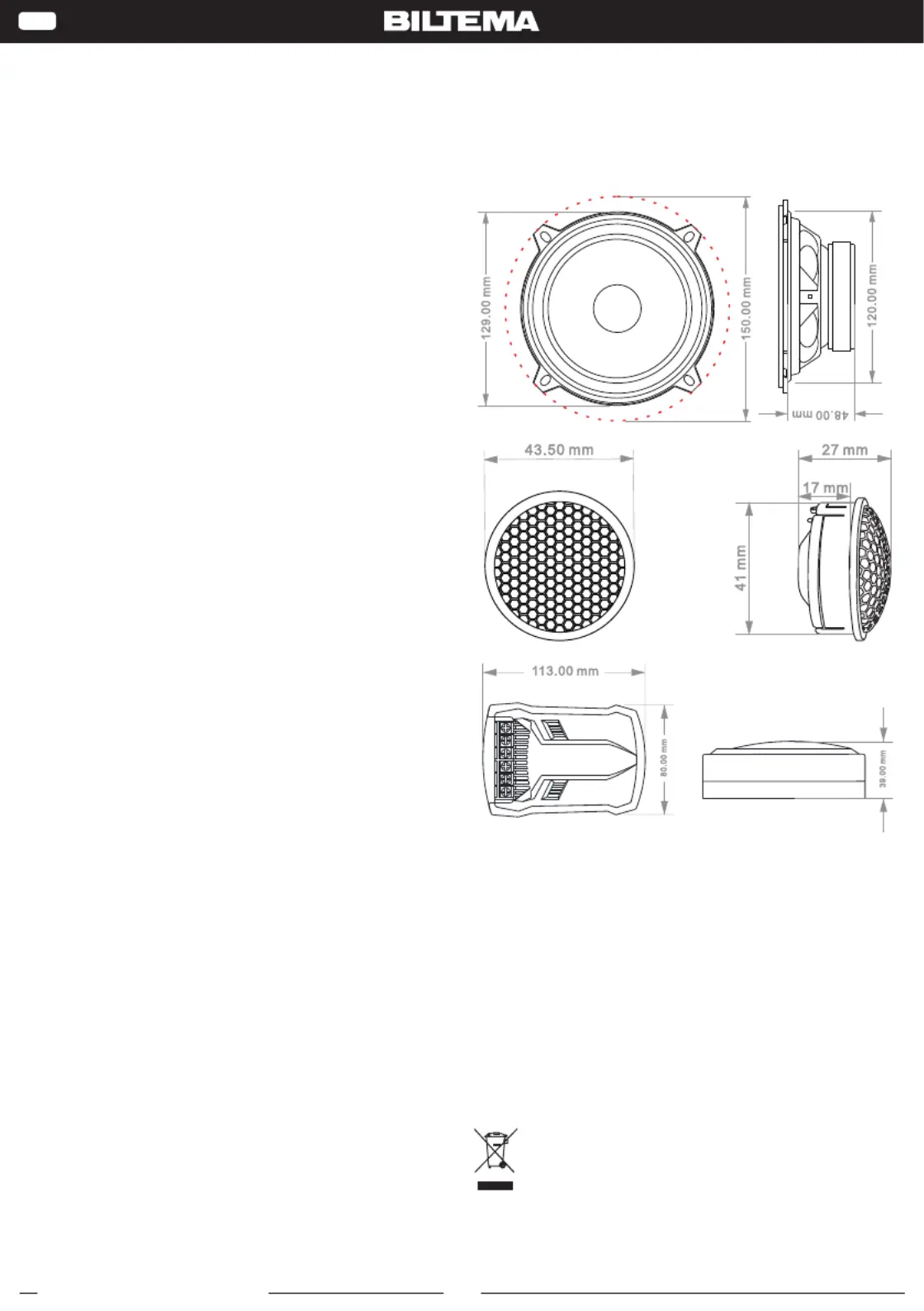

Yttermått högtalare: . . . . . . . . .Ø150 mm
Monteringshål: . . . . . . . . . . . . .Ø 120 mm
Monteringsdjup: . . . . . . . . . . . .48 mm
Yttermått högtalare: . . . . . . . . .Ø43,5 mm
Monteringshål: . . . . . . . . . . . . .Ø 41 mm
Monteringsdjup: . . . . . . . . . . . .17 mm
Delningsfi lter . . . . . . . . . . . . . .113 x 80 x 39 mm
Vikt, bashögtalare: . . . . . . . . . .0,9 kg
