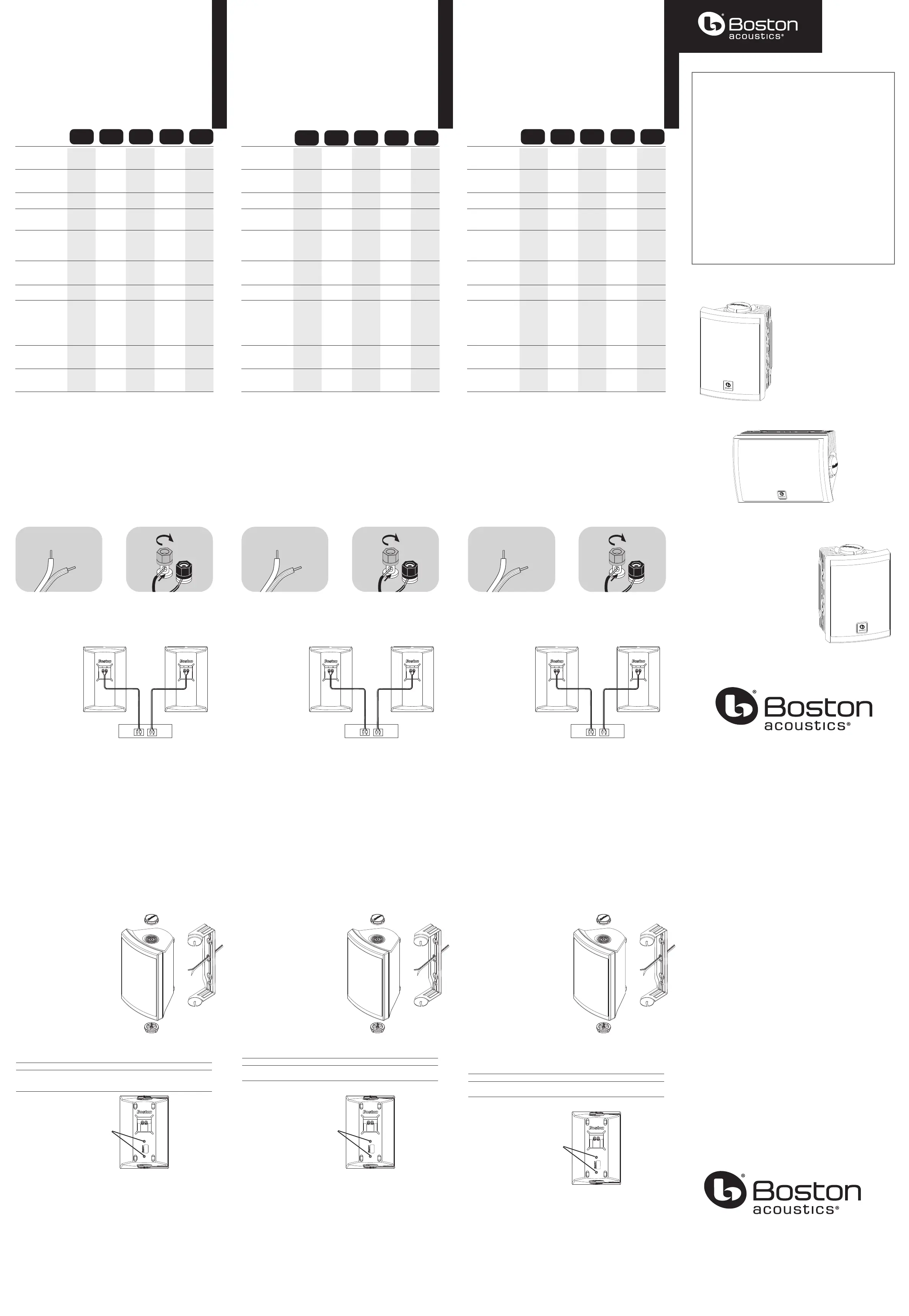

Amplificador o receptor
Comprobación de las conexiones de los altavoces.
Es importante que los altavoces estén conectados con una polaridad similar o “en fase.” Una
simple prueba de audición le indicará si los ha conectado correctamente. Coloque los altavoces
frente a frente, lo más cerca que sea posible. Mientras escucha la música con el amplificador en
MONO, invierta las conexiones solamente en uno de los altavoces. Advertirá un cambio drástico
del sonido. La conexión que produce los graves más completos y el sonido más alto es la correcta.
Niveles de audición y establecimiento de la potencia
Las recomendaciones de potencia mencionadas se basan asumiendo que usted hará funcionar el
sistema de una forma que no produzca distorsiones del sonido.
Incluso estos resistentes altavoces pueden resultar dañados por el más modesto de los
amplificadores si produce distorsión. Si escucha un ruido fuerte baje el volumen. El uso prolongado
o reiterado de sus altavoces con una señal distorsionada del amplificador puede causar una avería
que no está cubierta por la garantía.
Cómo instalar los altavoces
La ubicación de los altavoces es uno de los factores más importantes para la calidad del sonido.
Tómese unos
minutos para instalar correctamente sus altavoces y conseguirá el mejor sonido en el
interior o en el exterior.
Para obtener un mejor efecto estéreo separe los altavoces al menos 1–2 metros. En general, es
recomendable instalarlos junto a una pared u otra superficie, ya que de este modo se incrementa
la salida de los graves. Si se instala los altavoces en un rincón, aumentan aún más los tonos graves.
En el exterior, se los puede instalar bajo los aleros del tejado con el fin de reducir la exposición
constante
a la luz solar directa o a las precipitaciones, lo que extenderá la vida útil de los altavoces. Al
ubicarlos bajo un alero o junto a una pared en el suelo, se incrementan los graves.
En las situaciones en que no desee molestar a sus vecinos, puede instalar los altavoces sobre un
poste o una barandilla frente a la casa y a la zona desde donde escuchará la música (la zona del
sonido estará más contenida).
Cómo montar los altavoces
Antes de instalar los cables permanentes y montar
los altavoces, quizás desee probar la ubicación
hasta conseguir una buena cobertura
y un sonido
estéreo de calidad.
Use el soporte suministrado para montar los
altavoces vertical u horizontalmente en las paredes
o en otra superficie. El soporte incluye enchufes y
otros orificios que se acoplan a una gran variedad
de accesorios de montaje.
Consulte a alguna persona especializada sobre el
accesorio de montaje más adecuado para la
superficie que va a utilizar.
Para el montaje, retire el soporte de los altavoces.
Al colocar los cables, quizás le interese introducir el
cableado a través del orificio grande que hay en la
parte media del soporte; el soporte cubrirá el
orificio de la pared. Monte el soporte e instale el
altavoz. Regúlelo para que quede de frente a la
zona desde donde se escuchará la música.
Como alternativa, puede utilizar soportes para
montaje de otros fabricantes. Las piezas de
inserción roscadas de ¼ – 20 para el botón de
mando se adapta a diversos soportes y placas de
montaje. El Voyager 70 incluye dos piezas más de
inserción en la parte posterior de la caja. Solicite
más información a su vendedor o al fabricante de
soportes.
