Side 1/28

Betriebsanleitung

Erweiterungs-Modul

LON für A2xx-Geräte

EMMOD 205

EMMOD205 Bdfe 157 132-03 06.10

Camille Bauer AG

Aargauerstrasse 7

CH-5610 Wohlen/Switzerland

Telefon +41 56 618 21 11

Telefax +41 56 618 35 35

e-mail: info@camillebauer.com

http://www.camillebauer.com

Sicherheitshinweise

Die Installation und Inbetriebnahme darf nur

durch geschultes Personal erfolgen.

Überprüfen Sie vor der Inbetriebnahme, dass:

– die maximalen Werte aller Anschlüsse nicht überschritten

werden, siehe Kapitel «Technische Daten»,

– die Anschlussleitungen nicht beschädigt und bei der

Verdrahtung spannungsfrei sind.

Das Gerät muss ausser Betrieb gesetzt werden, wenn ein

gefahrloser Betrieb (z.B. sichtbare Beschädigungen) nicht

mehr möglich ist. Dabei sind alle Anschlüsse abzuschal-

ten. Das Gerät ist an unser Werk bzw. an eine durch uns

autorisierte Servicestelle zu schicken.

Leiterplatte und Kontakte nicht berühren!

Elektrostatische Aufladung kann elektro-

nische Bauteile zuerstören.

Bei einem Eingriff in das Gerät erlischt der Garantiean-

spruch.

Inhaltsverzeichnis

1. Kurzbeschreibung ........................................................ 1

2. Lieferumfang ................................................................ 1

3. Technische Daten ......................................................... 1

4. Montage/Demontage ................................................... 2

5. Anschlüsse am Gerät ................................................... 3

6. Bus-Verdrahtung LON .................................................. 3

7. Anzeige- und Bedienelemente ..................................... 4

8. Netzwerkvariablen und Konﬁ gurationsparameter ........ 4

9. Programmierung des Digitalein-/ausganges ................ 8

10. Konformitätserklärung .................................................. 9

Geräte dürfen nur fachgerecht

entsorgt werden!

1. Kurzbeschreibung

Das Erweiterungs-Modul EMMOD 205 ergänzt die Funk-

tionalität sowie Flexibilität eines Grundgerätes A2xx und

ermöglicht die Kommunikation via LON-Schnittstelle. Es

ermöglicht einen Datenaustausch mit einem Leitsystem mit-

tels LONTALK

Protokoll. Das Modul ist ohne Eingriff in das

Grundgerät nachrüstbar und in zwei Varianten erhältlich.

Die Ausführung Typ A (156 647) ist optimiert für die Kom-

munikation mit den Summenstationen U160x von Gossen-

Metrawatt und emuliert die Funktionalität des Energiezählers

U1387, ebenfalls von Gossen-Metrawatt. Sie verfügt über

einen Digitalausgang, welcher für die Meldung von Grenz-

wertverletzungen eingesetzt werden kann.

Die Ausführung Typ E (156 639) ist für die direkte Anwen-

dung in LON-Netzwerken ausgelegt. Über die Schnittstelle

werden die wichtigsten Messwerte und Zählerstände des

angeschlossenen Grundgerätes zur Verfügung gestellt. Der

Digitaleingang ermöglicht die Synchronisation der Intervalle

für die Bestimmung der Mittelwertgrössen. Er kann aber auch

für die Hoch-/Niedertarifumschaltung der Zähler verwendet

werden.

Das Grundgerät A2xx kann nicht über das LON-Interface

konﬁ guriert werden. Der Anzeiger muss über die Tasten

programmiert werden.

Alternativ kann durch temporäres Aufstecken eines EMMOD

201 (Modbus) oder EMMOD 203 (Ethernet) die Parametrie-

rung des Grundgerätes mit Hilfe der PC-Software A200plus

vorgenommen werden.

2. Lieferumfang

1 Erweiterungs-Modul EMMOD 205

4 Kunststoff-Spreiznieten

1 Betriebsanleitung deutsch/französisch/englisch

Je 1 Zusatzschild Eingang und Ausgang/Hilfsenergie

3. Technische Daten

Hilfsenergie

Das EMMOD 205 wird vom Grundgerät A2xx versorgt. Die

Leistungsaufnahme des Grundgerätes steigt um ca. 0,5 VA

bei aufgestecktem Modul.

Umgebungsbedingungen

Betriebstemperatur: – 10 bis + 55 °C

Lagertemperatur: – 25 bis + 70 °C

Relative Feuchtigkeit

im Jahresmittel: ≤ 75%

Betriebshöhe: 2000 m max.

Nur in Innenräumen zu verwenden!

Kommunikation

Schnittstelle: LON

Protokoll: LONTALK

Übertragungsmedium: Echelon FTT-10A Transceiver,

übertragergekoppelt,

verpolungssicher, verdrillte

Zweidrahtleitung

Übertragungs-

geschwindigkeit: 78 kBit/s

Anschlüsse: steckbare Schraubklemmen

Digitaleingang (Typ E)

Funktion: Synchrontakt für Mittelwertgrös-

sen oder Umschaltung Hoch-/

Niedertarif für Energiezähler

Kontaktspeisung: intern 5 V / 2,2 kΩ

Anschluss extern: potentialfreier Kontakt

Kontakt offen: Ruhezustand, Hochtarif

Kontakt geschlossen: Impuls, Niedertarif, LED «IN»

leuchtet

Minimale Pulsbreite: 150 ms

Digitalausgang (Typ A)

Funktion: Grenzwertmelder

Isolation gegen alle

anderen Kreise: 500 V AC

Maximalwerte: 125 V (+ 25%), 30 mA

4. Montage / Demontage

Das zu erweiternde Grundgerät A2xx muss die Firmware

Version 4.00 oder höher enthalten.

Grundgerät A2xx abschalten.

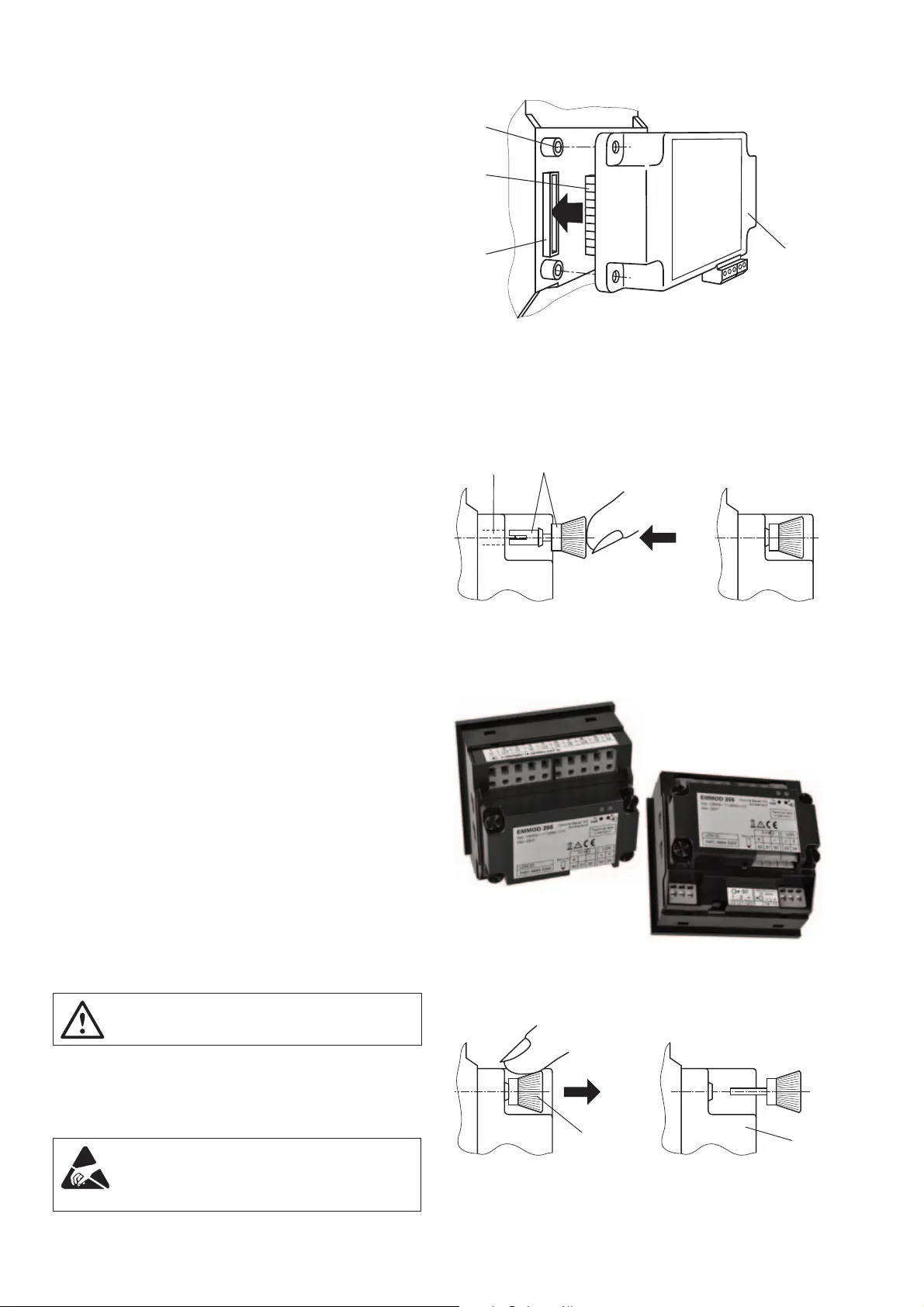

Erweiterungs-Modul (1) einfach auf der Rückseite des Grund-

gerätes aufstecken (Bild 1). Dabei beachten, dass Stecker-

leiste (2) und Steckbuchse (3), aufeinander passen.

Achtung! Leiterplatte und Kontakte nicht

berühren.

Elektrostatische Auﬂ adung kann

elektronische Bauteile beschädigen.

(1)

(2)

(4)

(3)

Bild 1

Zur mechanischen Sicherung die vier mitgelieferten Kunst-

stoff-Spreiznieten (5) in die dafür vorgesehenen Löcher (4)

eindrücken (Bild 2).

(5)(4)

Bild 2

Die Zusatzschilder Eingang und Ausgang/Hilfsenergie nach

Bild 3 aufkleben.

Bild 3

Zum Demontieren den gerändelten Kopf (6) der Kunststoff-

Spreiznieten mit den Fingern herausziehen (Bild 4). Das

Erweiterungs-Modul (1) lässt sich jetzt abnehmen.

(6)

(1)

Bild 4
