Side 1/16
Camille Bauer Metrawatt AG
Aargauerstrasse 7
CH-5610 Wohlen/Switzerland
Phone +41 56 618 21 11
Fax +41 56 618 21 21
info@cbmag.com
www.camillebauer.com
N702 Bdfe 157 265-03 01.17
PM1000725 000 01
Betriebsanleitung KINAX N702
Neigungsaufnehmer mit ölgedämpftem
Pendelsystem
Mode d’emploi KINAX N702
Capteur d’inclinaison avec système de
pendule amorti par huile

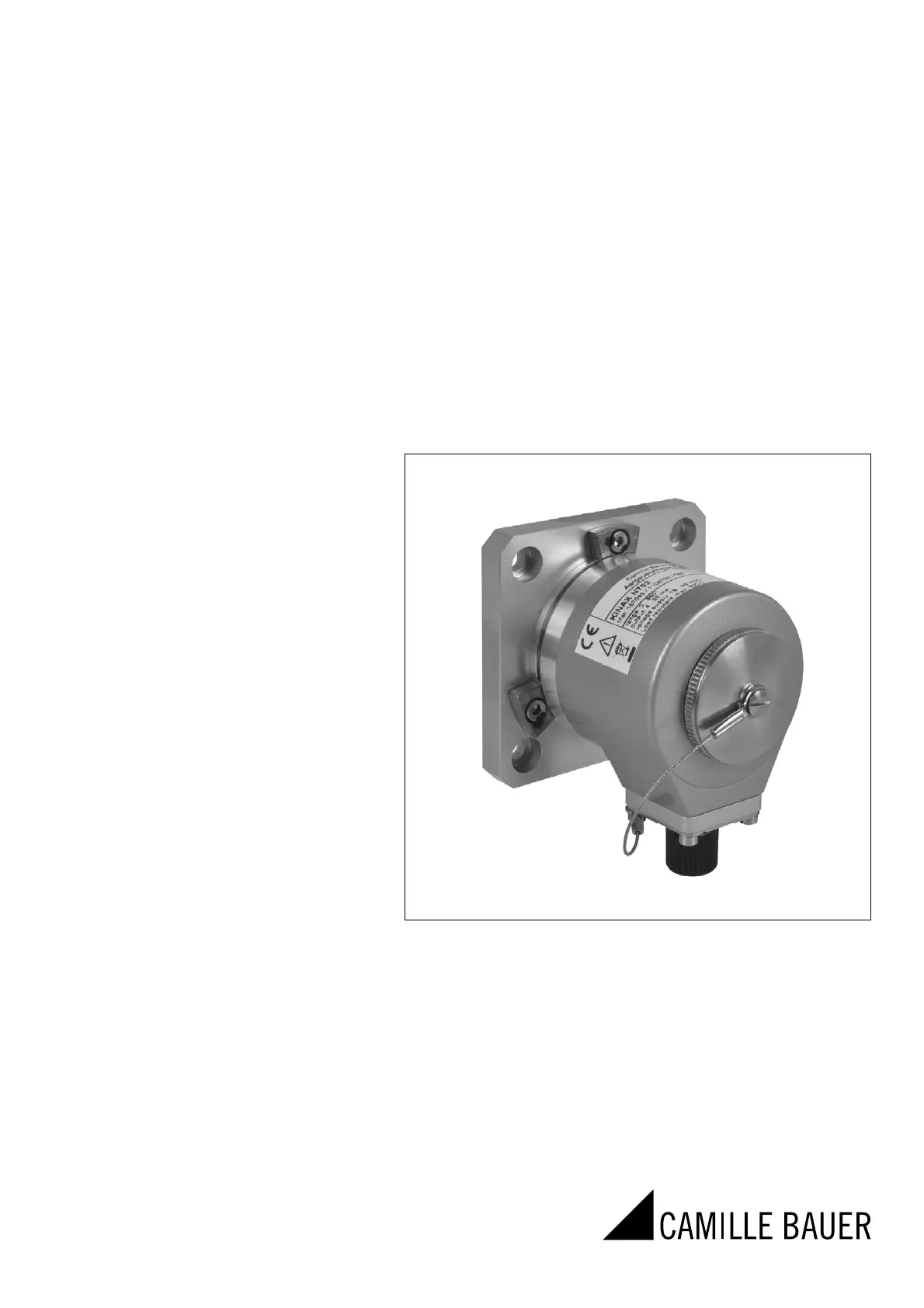

Operating Instructions KINAX N702
Inclination transmitter with oil-damped
pendulum system
1. Sicherheitshinweise
1.1 Symbole
Die Symbole in dieser Anleitung weisen auf Risiken hin und
haben folgende Bedeutung:
Warnung bei möglichen Gefahren.
Nichtbeachtung kann zu Betriebsstörungen
führen.
Nichtbeachtung kann zu Betriebsstörungen
und Personenschäden führen.
Info für bestimmungsgerechte
Produkthandhabung.
1.2 Bestimmungsgemässe Verwendung
• Der Neigungsaufnehmer KINAX N702 ist ein Präzisions-
mess gerät. Er dient zur Erfassung von Neigungs- und
Winkelpositionen und zur Aufbereitung und Bereitstellung
von Messwerten als elektrische Ausgangssignale für das
Folgegerät. Neigungsaufnehmer nur zu diesem Zweck
verwenden.
• Das Gerät ist für den Einbau in industriellen Anlagen vor-
gesehen und erfüllt die Anforderungen nach EN 61 010-1.
• Der Hersteller haftet nicht für Schäden, die auf unsach-
gemässe Behandlung, Modifi kationen oder nicht bestim-
mungsgemässe Anwendungen zurückzuführen sind.
1.3 Inbetriebnahme
• Einbau, Montage, Installation und Inbetriebnah-
me des Gerätes muss ausschliesslich durch
eine Fachkraft ausgeführt werden.
• Betriebsanleitung des Herstellers muss beachtet
werden.
• Vor Inbetriebnahme der Anlage alle elektrischen
Verbindungen überprüfen.
• Wenn Montage, elektrischer Anschluss oder
sonstige Arbeiten am Gerät und an der Anlage
nicht fachgerecht ausgeführt werden, kann es
zu Fehlfunktionen oder Ausfall des Gerätes
führen.
• Eine Gefährdung von Personen, eine Beschä-
digung der Anlage und eine Beschädigung von
Betriebseinrichtungen durch den Ausfall oder
Fehlfunktion des Gerätes muss durch geeignete
Sicherheitsmassnahmen ausgeschlossen wer-
den.
• Das Gerät nicht ausserhalb der Grenzwerte
betreiben, welche in der Anleitung angegeben
sind.
1.4 Reparaturen und Änderungen
Reparaturen und Änderungen sind ausschliess-
lich durch den Hersteller auszuführen. Das Ge-
häuse darf nicht geöffnet werden. Bei Eingriffen
in das Gerät erlischt der Garantieanspruch. Än-
derungen, die zur Verbesserung des Produktes
führen, behalten wir uns vor.
1.5 Entsorgung
Geräte und Bestandteile dürfen nur fach-
gerecht und nach länderspezifischen
Vorschriften entsorgt werden.
1.6 Transport und Lagerung
Transport und Lagerung der Geräte aus-
schliesslich in Originalverpackung. Geräte
nicht fallen lassen oder grösseren Erschüt-
terungen aussetzen.
2. Lieferumfang
1 Neigungsaufnehmer KINAX N702
1 Montageplatte mit 3 Spannbriden
1 Steckverbinder M12x1, 4 polig
1 Betriebsanleitung deutsch, englisch, französisch
3. Anwendung
Der KINAX N702 ist ein robuster, absoluter Neigungsaufneh-
mer, der dank seiner hohen mechanischen Belastbarkeit und
der kompakten Bauform sich besonders für den Einsatz in
Industrieanwendungen eignet.
Die sehr einfache Montage über den Synchrofl ansch oder
die Montageplatte, der Anschluss über den Sensorstecker
M12x1 / 4-polig und die freie vor Ort Parametrierbarkeit
bieten höchste Flexibilität bei der Montage und Installation.
4. Hauptmerkmale
• Kompaktes Industriegehäuse
• Spritzwasser- und staubdichtes Gehäuse IP66
• Berührungsarmes Messprinzip
• Hohe absolute Messgenauigkeit (±0.2°)
• Standhaft gegen hohe mechanische Belastungen dank
robustem Design und hochwertigen Materialien
• Sichere elektrische Verbindung durch Sensorstecker
M12x1
• Standard Synchrofl ansch oder Montageplatte
• Keine Wellenadaption notwendig
• 3-Drahtanschluss mit Sensorstecker M12x1 / 4-polig
• Freie vor Ort Parametrierung
Betriebsanleitung
KINAX N702, Neigungsaufnehmer
