CARATTERISTICHE TECNICHE

* Solo su alcuni modelli ** Predisposizione di fabbrica IT cat. II2H3 +

Piani di cottura 60x50 A A B B C C D D

Fuochi 4 a gas 4 a gas 3 a gas 3 a gas 4 a gas 4 a gas 4 a gas 4 a gas

– – 1 elettr. 1 elettr. – – – –.

Riferimento di tipo PL01 PL02 PL01 PL02 PL01 PL02 PL01 PL02

Tensione/Frequenza (V/Hz) 230/50 230/50 230/50 230/50 230/50 230/50 230/50 230/50

Potenza elettrica installata (W) – – 1400 1400 – – – –

Bruciatore semirapido 1 1 – – 1 1 1 1

Bruciatore rapido posteriore 1 1 1 1 1 1 1 1

Bruciatore ausiliario 1 1 1 1 1 1 1 1

Bruciatore rapido anteriore 1 1 1 1 – – – –

Bruciatore doppia corona – – – – – – 1 1

Bruciatore gran rapido – – – – 1 1 – –

Potenza gas installata:

- G20/20 mbar (kW)** 8,2 8,2 6,7 6,7 8,6 8,6 8,6 8,6

- G30/28-30 mbar (g/h) 597 597 488 488 620 620 620 620

Accensione elettronica* si si si si si si si si

Dispositivo di sicurezza gas – si – si – si – si

Dimensione prodotto (l x p) mm. 595x510 595x510 595x510 595x510 595x510 595x510 595x510 595x510

Grado di protezione – – Tipo Y Tipo Y – – – –

Classe 3 3 3 3 3 3 3 3

Fig. 1

Fig. 1b

PIANI COTTURA

ISTRUZIONI PER L’USO

TABLES DE CUISSON

NOTICE D’EMPLOI

ENCIMERAS

INSTRUCCIONES PARA EL USO

HOBS

USER INSTRUCTIONS

PLACAS DE

INSTRUÇÕES DE UTILIZAÇÃO

IEGB

Locale di installazione

L’utilizzo di un apparecchio di cottura a gas produ-

ce calore e umidità nel locale in cui è installato.

Vogliate assicurare una buona areazione del loca-

le mantenendo aperti gli oriﬁzi di ventilazione na-

turale o installando una cappa di aspirazione con

condotto di scarico (Fig. 3-4). Un utilizzo intensivo

e prolungato dell’apparecchio può necessitare di

una areazione supplementare per esempio l’aper-

tura di una ﬁnestra o un’areazione più eﬃcace au-

mentando la potenza di aspirazione meccanica se

essa esiste. Nel caso in cui l’apparecchio fosse

sprovvisto di termocoppia (dispositivo di sicurez-

za) la presa di ventilazione di ﬁg. 3 dovrà essere

di 200 cm2minimo.

INSTALLAZIONE

Istruzioni per l’installatore

L’installazione è a carico dell’acquirente. La Casa Costruttrice è esonerata da questo

servizio. Gli eventuali interventi richiesti alla Casa Costruttrice, se dipendono da un’er-

rata installazione, non sono compresi nella garanzia.

I piani da incasso sono predisposti per l’installazione in tops realizzati in qualsiasi mate-

riale, purché resistente ad una temperatura di 100° C, e di spessore variabile fra 25 e

40 mm. Le dimensioni del foro per l’incasso devono rispettare le misure riportate in fig 1.

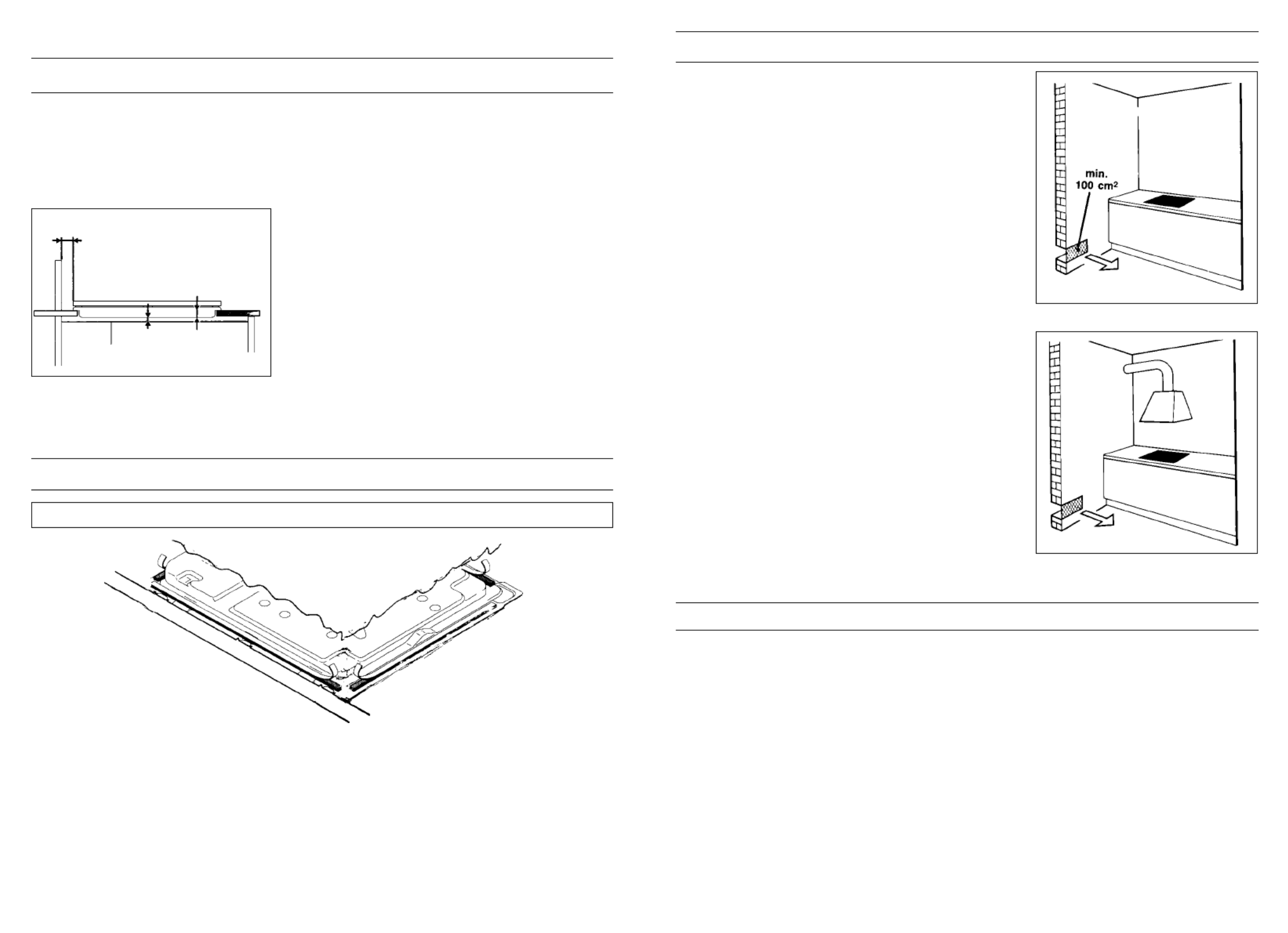

Qualora il piano venga incassato in modo che

sul suo lato sinistro o destro ci sia la parete di

un mobile, la distanza fra la parete verticale ed

il bordo del piano, deve essere di almeno 150

mm. (fig. 2); mentre la distanza fra la parete

posteriore ed il bordo del piano deve essere di

almeno 55 mm. Quando sotto il piano è pre-

sente un vano accessibile, fra il piano da in-

casso ed il vano sottostante, deve essere in-

serita una parete di divisione in materiale iso-

lante (legno o similari).

Tale parete deve distare almeno 10 mm. dal fondo della cassetta (ﬁg. 2).

Il ﬁssaggio al mobile è ottenuto mediante staﬀe di ﬁssaggio che vengono fornite come

accessori. Nella parte inferiore della cassetta sono già predisposti i fori a cui devono

essere avvitate le staﬀe di ﬁssaggio.

Applicazione sigillante

Importante - La ﬁgura qui sotto indica come deve essere applicato il sigillante.

Questo apparecchio è stato concepito per un uso di tipo non professionale

all’interno di abitazioni.

Opportuni studi preliminari e una progettazione accurata fanno sì che le temperature

raggiunte siano, anche nelle condizioni più diﬃcili di impiego, contenute entro i limiti

accettabili e comunque inferiori a quelli stabiliti dalle norme europee in vigore.

Il piano è isolato termicamente (secondo norma EN) e può essere installato: vi-

cino a pareti che superino in altezza il piano di lavoro se di tipo Y, oppure vici-

no a pareti che non superino in altezza il piano di lavoro se di tipo X. Vedere ri-

ferimento al grado di protezione nella tabella caratteristiche tecniche.

Fig. 2

Parete divisoria

150 mm

minimo

30 mm

10 mm

Fig. 3

In caso non sia possibile installare la cappa è

necessario l’impiego di un elettroventilatore ap-

plicato alla parete esterna o alla finestra dell’am-

biente purché esistano nel locale le aperture per

l’entrata di aria.

Questo elettroventilatore deve avere una portata

tale da garantire, per un ambiente cucina un ri-

cambio orario d’aria di 3-5 volte il suo volume.

L’installatore deve attenersi alle norme in vigore

UNI-CIG 7129 e 7131.

Fig. 4

Allacciamento (parte elettrica)

Controllare i dati riportati sulla targhetta dell’apparecchio, ubicata sulla parte inferiore

esterna del cassonetto, quindi accertarsi che tensione nominale di rete e potenza di-

sponibili, siano adatte al suo funzionamento.

Prima di effettuare il collegamento verificare l’efficienza dell’impianto di messa a terra.

La messa a terra dell’apparecchio è obbligatoria per Legge. La Casa Costruttrice decli-

na ogni responsabilità per eventuali danni a persone o a cose derivanti dalla mancata

osservanza di questa norma.

Per eventuali modelli sprovvisti di spina, montare sul cavo una spina normalizzata che

sia in grado di sopportare il carico indicato in targhetta. Il conduttore di terra del cavo è

contraddistinto dai colori giallo verde. In ogni caso la spina deve essere accessibile.

Nel caso si desideri realizzare una connessione fissa alla rete, si dovrà interporre, tra

l’apparecchio e la rete un dispositivo omnipolare di interruzione con distanza dei con-

tatti di almeno 3 mm.

In caso di sostituzione del cavo di alimentazione, il conduttore di terra (giallo-verde),
