PODĚKOVÁNÍ
Děkujeme Vám, že jste si zakoupili výrobek značky Concept, a přejeme Vám, abyste byli s naším výrobkem spokojeni
po celou dobu jeho používání.
Před prvním použitím prostudujte pozorně celý návod k obsluze a potom si jej uschovejte. Zajistěte, aby i ostatní
osoby, které budou s výrobkem manipulovat, byly seznámeny s tímto návodem.
TECHNICKÉ PARAMETRY
Napětí 220-240 V ~ 50/60 Hz
Celkový příkon 104 W
Příkon motoru 100 W
Provedení Teleskopický
Montáž do skříňky
Výška 280 mm
Šířka 595 mm
Hloubka – tělo + lišta 285 + 36 mm
Průměr výstupního pružného potrubí 150 mm
Počet stupňů výkonu odsávaného vzduchu 3
Kapacita odsávaného vzduchu 517 m3/h
Počet tukových filtrů 2
Potřebný počet uhlíkových filtrů pro recirkulaci 2
Režim Odvětrávání/recirkulace
Osvětlení 2 x 2 W
Hmotnost 7,4 kg
Hlučnost odvětrávání/recirkulace 65 dB
Výrobce si vyhrazuje právo na případné technické změny, tiskové chyby a odlišnosti ve vyobrazení bez předchozího
upozornění.
OBSAH
Technické parametry
Důležitá upozornění
Popis výrobku
Popis ovládacího panelu
Návod k obsluze
Čištění a údržba
Instalace spotřebiče
Rozměry
Demontáž
Řešení potíží
Servis
Ochrana životního prostředí

4OPV3860
CZ
DŮLEŽITÁ UPOZORNĚNÍ
Při dodání odsavače par
• Ihned po dodání zkontrolujte obal a spotřebič, zda nedošlo během přepravy k
poškození.
• POZOR! Některé rohy a hrany spotřebiče, které budou po instalaci skryté,
mohou být ostré! Dbejte opatrnosti, abyste zabránili poranění!
• Pokud je spotřebič poškozen, nezprovozňujte ho. Co nejdříve se obraťte na
dodavatele.
• Před prvním použitím odstraňte ze spotřebiče všechny obaly a marketingové
materiály.
• Obalový materiál uchovejte mimo dosah dětí, nebo řádně zlikvidujte.
Při instalaci
• Nepoužívejte spotřebič jinak, než je popsáno v tomto návodu.
• Spotřebič užívejte jen v domácnosti a pouze k odsávání par vzniklých při vaření
pokrmů nebo k recirkulaci apohlcování pachů vznikajících při vaření pokrmů.
• Tento spotřebič může být používán v domácnostech a podobných prostorech,
jako jsou:
- Kuchyňské kouty v obchodech, kancelářích a ostatních pracovištích.
- Spotřebiče používané v zemědělství.
- Spotřebiče používané hosty v hotelích, motelech a jiných oblastech.
- Spotřebiče používané v podnicích zajišťujících nocleh se snídaní.
• Nesahejte na spotřebič vlhkýma nebo mokrýma rukama.
• Nedovolte dětem a nesvéprávným osobám se spotřebičem manipulovat,
používejte ho mimo jejich dosah.
• Děti si nesmí hrát se spotřebičem.
• Dbejte zvýšené opatrnosti, pokud je spotřebič používán v blízkosti dětí.
• Nedovolte, aby byl spotřebič používán jako hračka.
• Tento spotřebič může být používán dětmi ve věku od 8 let výše a osobami
se sníženými fyzickými, smyslovými nebo duševními schopnostmi, nebo
bez patřičných zkušeností a znalostí, pokud jsou pod dohledem nebo byly
seznámeny s pokyny k použití spotřebiče bezpečným způsobem a rozumí jeho
rizikům.
• V případě poruchy vypněte spotřebič a vytáhněte zástrčku ze zásuvky
elektrického napětí.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za
přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.

5
OPV3860
CZ
• Neponořujte přívodní kabel nebo zástrčku do vody ani do jiné kapaliny.
• Pravidelně kontrolujte spotřebič i přívodní kabel z důvodu poškození.
• Nezapínejte poškozený spotřebič.
• Není-li spotřebič v provozu, dbejte na to, aby byly všechny jeho ovládací prvky
ve vypnuté poloze.
• Pod spotřebičem nemanipulujte s otevřeným ohněm (např. flambování)! Pokud
sundáte varnou nádobu zplynového hořáku, snižte jeho plamen na minimum
nebo ho vypněte!
• POZOR! Nebezpečí požáru! Dbejte, aby průměr hořáku na plynovém sporáku
nebo plynové varné desce odpovídal použitému varnému nádobí. Při použití
nádob s menším průměrem, než které je doporučeno, by mohl plamen začít
hořet i po stranách nádoby a hrozilo by nebezpečí roztavení plastových držadel.
• Při fritování nebo smažení pokrmů, mějte tyto pokrmy stále pod dohledem. Při
přehřátí oleje hrozí nebezpečí požáru!
• Dbejte, aby se plameny nedostaly do těsné blízkosti spotřebiče.
• Dodržujte intervaly pro výměnu a čištění filtrů (minimálně každé 2-3 měsíce).
Při nedodržení těchto požadavků vzniká vlivem usazování tuku ve filtrech
nebezpečí požáru!
• Při odvádění odsávaného vzduchu je nutné dodržovat všechny odpovídající
platné normy a úřední předpisy.
• Při odvádění odsátého vzduchu by měl být průměr odvětrávacího potrubí
přibližně stejný, nebo větší než průměr výstupního pružného potrubí odsavače.
• Odsávaný vzduch nesmí být zaveden do komína, který je určen pro odvod
spalin a zplodin nebo do šachty, která slouží k odvětrávání místností, v nichž
jsou instalována topeniště.
• Při současném provozu spotřebiče a topenišť nesmí být v místnosti podtlak
větší než 4 Pa (0,04 mbar).
• Nepoužívejte jiné příslušenství, než které je doporučeno výrobcem.
• Nepoužívejte příslušenství, které má poškozenou povrchovou úpravu, je
opotřebované, případně má jiné defekty.
• Pro čištění nepoužívejte korozivní čisticí prostředek. Pravidelnou údržbou a
čištěním prodlužujete životnost spotřebiče.
• Čištění a údržbu prováděnou uživatelem nesmějí provádět děti, pokud nejsou
starší 8 let a pod dozorem.

6OPV3860
CZ
Případné závady
• Spotřebič může opravovat a zásahy v něm provádět pouze kvalifikovaný
odborník.
• Při opravách a zásazích musí být spotřebič odpojen od elektrické sítě. Vypněte
jistič nebo vytáhněte zástrčku ze zásuvky elektrického napětí.
• Při vypojování spotřebiče ze zásuvky elektrického napětí nikdy netahejte za
přívodní kabel, ale uchopte zástrčku a tahem ji vypojte.
• Pokud dojde k poškození přívodního kabelu, obraťte se na autorizovaný servis.
Nedodržíte-li pokyny výrobce, nemůže být případná oprava uznána jako
záruční.

7
OPV3860
CZ
12345
2
1

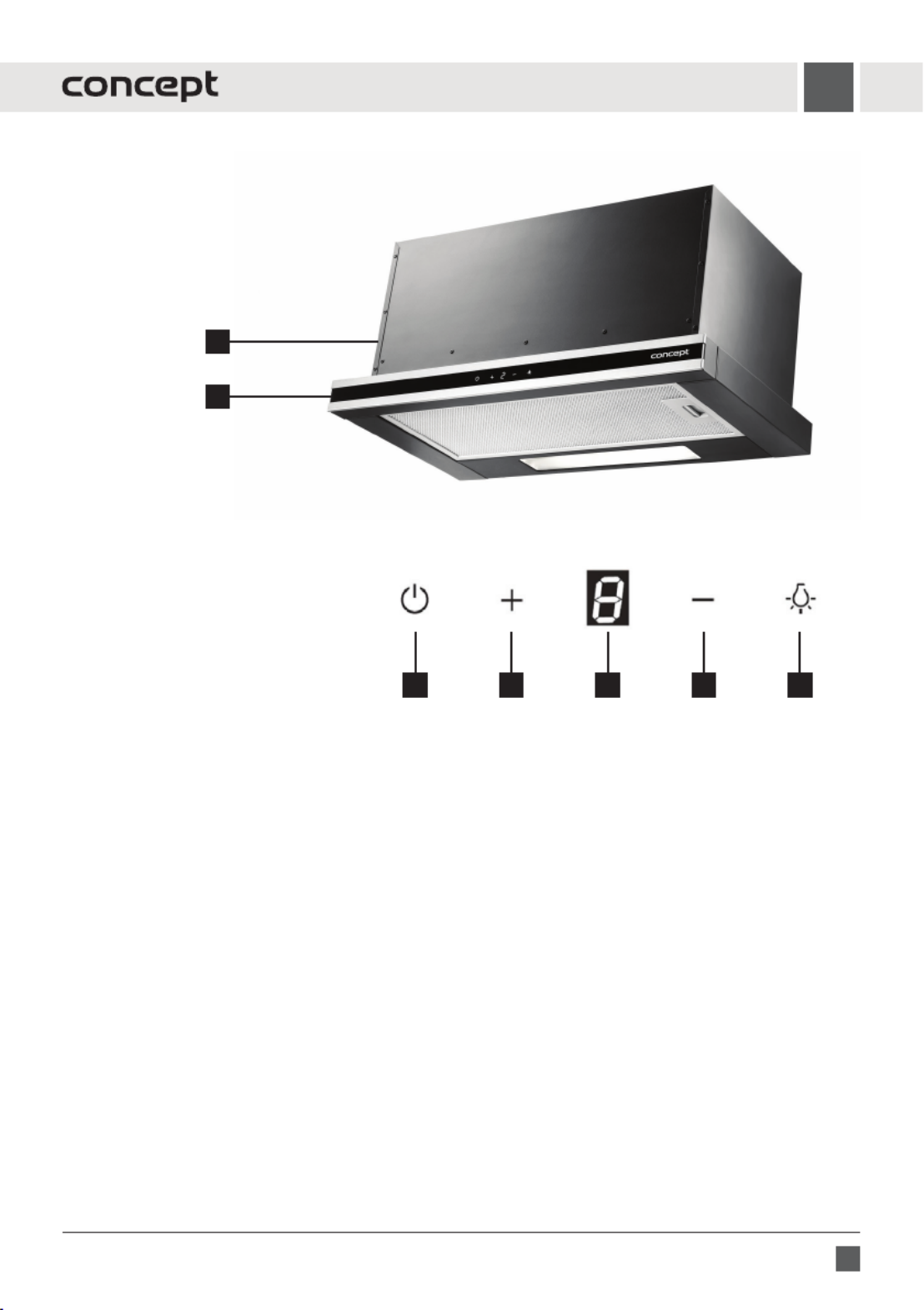

POPIS VÝROBKU
1 Tělo spotřebiče
2 Výsuvné čelo spotřebiče
POPIS OVLÁDACÍHO PANELU
1 Tlačítko zapnutí/vypnutí spotřebiče
2 Tlačítko plus (+)
3 Displej
4 Tlačítko minus (-)
5 Tlačítko zapnutí/vypnutí osvětlení

8OPV3860
CZ
POPIS JEDNOTLIVÝCH TLAČÍTEK OVLÁDACÍHO PANELU
Tlačítko zapnutí/vypnutí spotřebiče
• Přidržením tlačítka zapnete spotřebič a stiskem tlačítka spotřebič vypnete.
• Při stisknutí tlačítka, tlačítko svítí.
• Při opětovném zapnutí spotřebiče je výkon odsávaného vzduchu nastaven na hodnotu, na kterou byl spotřebič
nastaven před vypnutím. Tato hodnota je zobrazena na displeji.
• Jakmile však dojde k zasunutí výsuvného čela, bude při opětovném zapnutí spotřebiče výkon odsávaného vzduchu
vždy nastaven na nejnižší hodnotu výkonu (1).
Tlačítko plus (+)
• Stisknutím tlačítka zvyšujete výkon odtahu odsávaného vzduchu.
• Při stisknutí tlačítka, tlačítko svítí a na displeji je zobrazena hodnota výkonu (1-3).
• Pokud je hodnota výkonu na 3 a dojde ke stisknutí tlačítka plus (+), ozve se pouze zvukový signál a na displeji bude
zobrazena nejvyšší hodnota výkonu (3).
• Zvyšování výkonu odsávaného vzduchu je možné pouze při zapnutém spotřebiči.
Displej
• Na displeji je zobrazována hodnota výkonu odtahu odsávaného vzduchu.
Tlačítko minus (-)
• Stisknutím tlačítka snižujete výkon odtahu odsávaného vzduchu.
• Při stisknutí tlačítka, tlačítko svítí a na displeji je zobrazena hodnota výkonu (1-3).
• Pokud je hodnota výkonu na 1 a dojde ke stisknutí tlačítka mínus (-), ozve se pouze zvukový signál a na displeji bude
zobrazena nejnižší hodnota výkonu (1).
• Snižování výkonu odsávaného vzduchu je možné pouze při zapnutém spotřebiči.
Tlačítko zapnutí/vypnutí osvětlení
• Přidržením tlačítka zapnete osvětlení spotřebiče a stiskem tlačítka osvětlení spotřebiče vypnete.
•
NÁVOD K OBSLUZE
Před prvním použitím
Než uvedete nový spotřebič do provozu, měli byste jej z hygienických důvodů otřít i uvnitř vlhkým hadříkem.
Režim odvětrávání
Odsávaný vzduch je odvětráván pomocí výstupního pružného potrubí do odvětrávací šachty pryč z místnosti.Pokud
je ve spotřebiči instalovaný uhlíkový filtr, vyjměte jej (viz kapitola Čištění a údržba).
1. Výsuvné čelo spotřebiče vysuňte do požadované vzdálenosti.
2. Po vysunutí čela spotřebiče dojde na krátkou dobu k rozsvícení všech tlačítek a displeje. Zároveň se ozve i zvukový
signál, který signalizuje, že jsou tlačítka na ovládacím panelu aktivní.
3. Přidržením tlačítka (1) zapnete spotřebič.
4. Pomocí tlačítek (2) a (4) zvolte požadovanou hodnotu výkonu odtahu odsávaného vzduchu.
5. Na displeji je zobrazena hodnota výkonu (1-3).
6. Pro vypnutí spotřebiče stiskněte tlačítko (1).

9
OPV3860
CZ
Režim recirkulace
Pokud není možnost odvádět odsávaný vzduch ven z místnosti, je možné použít režim recirkulace. V tomto případě je
odsávaný vzduch filtrován přes kovový tukový filtr a přes uhlíkový filtr. Aktivní uhlík v tomto filtru pomáhá redukovat
pachy. Vzduch poté proudí zpět do místnosti otvory, které se nachází v horním komínovém krytu. U odsavačů
zabudovaných do skříňky je nezbytné, aby byl přefiltrovaný vzduch odváděn prostřednictvím potrubí zpět do
místnosti, jinak odsavač nebude správně fungovat.
Při použití režimu recirkulace je nutné dokoupit a namontovat odpovídající uhlíkový filtr (viz. kapitola Čištění a údržba)
Horní kuchyňská skříňka
Odsavač
Odtahové potrubí
Poznámka:
Při použití režimu recirkulace (namontování uhlíkového filtru) může dojít k poklesu výkonu odsávaného vzduchu.

10 OPV3860
CZ
Zapnutí/vypnutí osvětlení
1. Výsuvné čelo spotřebiče vysuňte do požadované vzdálenosti.
2. Po vysunutí čela spotřebiče dojde na krátkou dobu k rozsvícení všech tlačítek a displeje. Zároveň se ozve i zvukový
signál, který signalizuje, že jsou tlačítka na ovládacím panelu aktivní.
3. Přidržením tlačítka (5) zapnete osvětlení.
4. Stisknutím tlačítka (5) osvětlení vypnete.
Poznámka:
• Osvětlení nelze zapnout, pokud je výsuvné čelo spotřebiče zasunuté.
Poznámky
1. Pokud je výsuvné čelo spotřebiče zasunuté, ovládací panel je neaktivní a nelze zapnout odvětrávání ani osvětlení.
2. Zapnutí spotřebiče, příp. osvětlení je možné pouze při vysunutém čelu spotře
3. Při zasunutí výsuvného čela, dojde k automatickému vypnutí všech zapnutých funkcí a k deaktivaci tlačítek na
ovládacím panelu.
ČIŠTĚNÍ A ÚDRŽBA
• Před údržbou a čistěním vypojte přívodní kabel ze zásuvky elektrického napětí nebo vypněte jistič elektrické
zásuvky spotřebiče.
• Vnější povrch spotřebiče čistěte vlhkým hadříkem, jemným kartáčkem nebo jemnou houbou, následně vytřete do
sucha.
• Nepoužívejte hrubé abrazivní čisticí prostředky nebo ostré kovové škrabky na čistění spotřebiče, může dojít
kpoškrábání povrchu.
• K čištění spotřebiče nepoužívejte parní čistič!
• Nenechávejte nikdy agresivní nebo kyselé látky (citronová šťáva, ocet) na lakovaných nebo nerezových částech
spotřebiče.
Čištění a výměna filtrů
Kovové tukové filtry
Při běžném používání spotřebiče by kovové tukové filtry měly být
zkontrolovány, příp. čištěny každý měsíc. V případě častějšího smažení
nebo fritování tento interval zkraťte.
Nepoužívejte spotřebič bez řádně nasazených kovových tukových
filtrů!

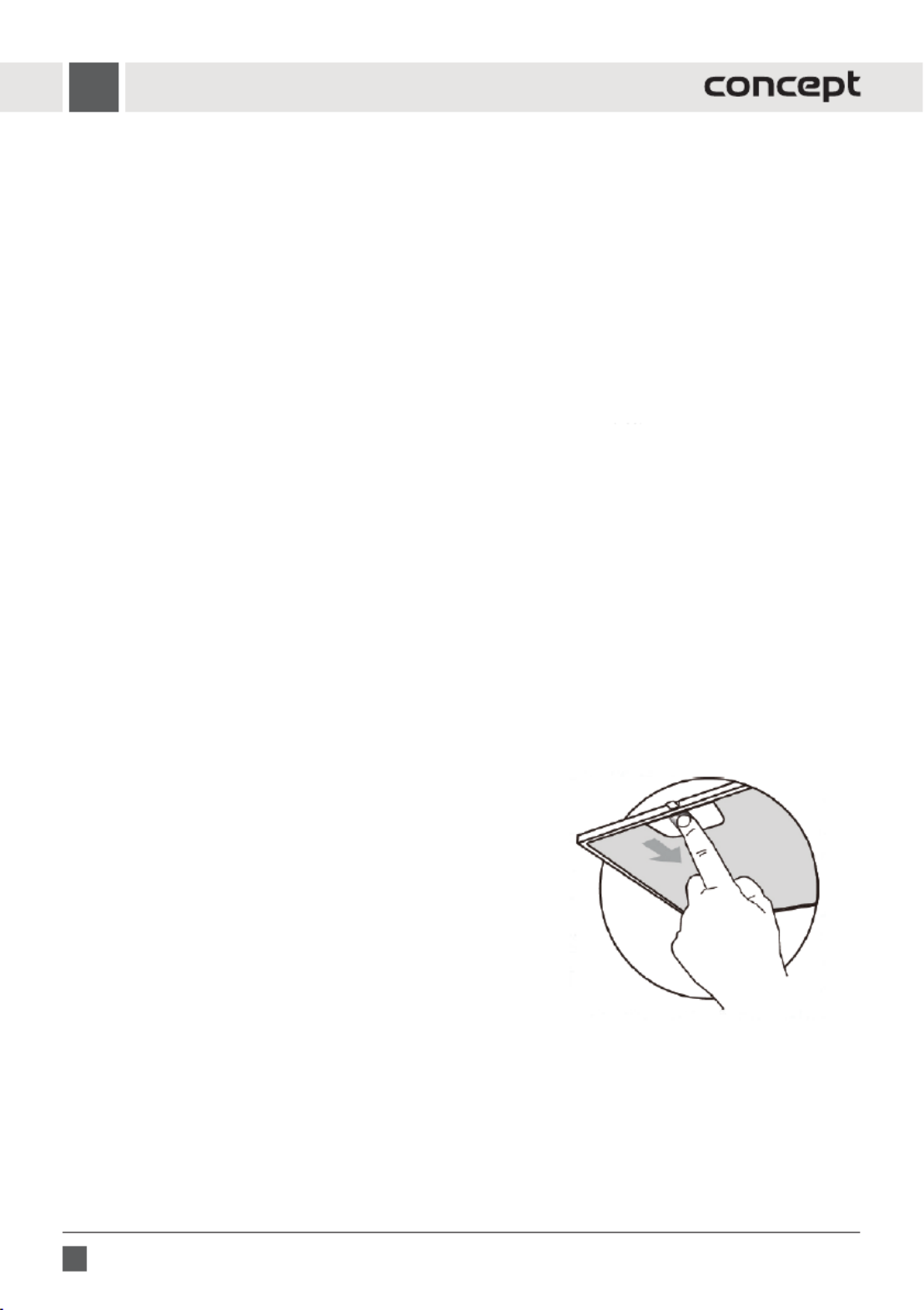

1. Vyjměte kovové filtry dle Obr. 1.
2. Kovové filtry doporučujeme nechat odmočit v teplé vodě s
přídavkem saponátu a poté vyčistit jemným kartáčkem, opláchnout
čistou vodou a nechat uschnout. Filtry je možné mýt i v myčce na
nádobí s programem . V tomto případě je nutné nižším než 60 °C
vyvarovat se použití agresivních mycích prostředků, díky kterým
mohou hliníkové filtry pod vlivem chemické reakce černat.
3. Suché filtry nasaďte zpět.
Uhlíkový filtr (nutno dokoupit)
Tento filtr se používá pouze pro režim recirkulace.
Filtr obsahuje aktivní uhlík, který pohlcuje odsávané pachy. Po určité době se aktivní uhlík nasytí a zkrátí absorpční
funkci. Tento filtr nelze umývat nebo jinak čistit.
Při běžném používání spotřebiče, by měl být uhlíkový filtr vyměněn každé 2-3 měsíce. V případě častějšího smažení
nebo fritování tento interval zkraťte.
Obr. 1

11
OPV3860
CZ
1. Vyjměte kovové filtry dle Obr. 1.

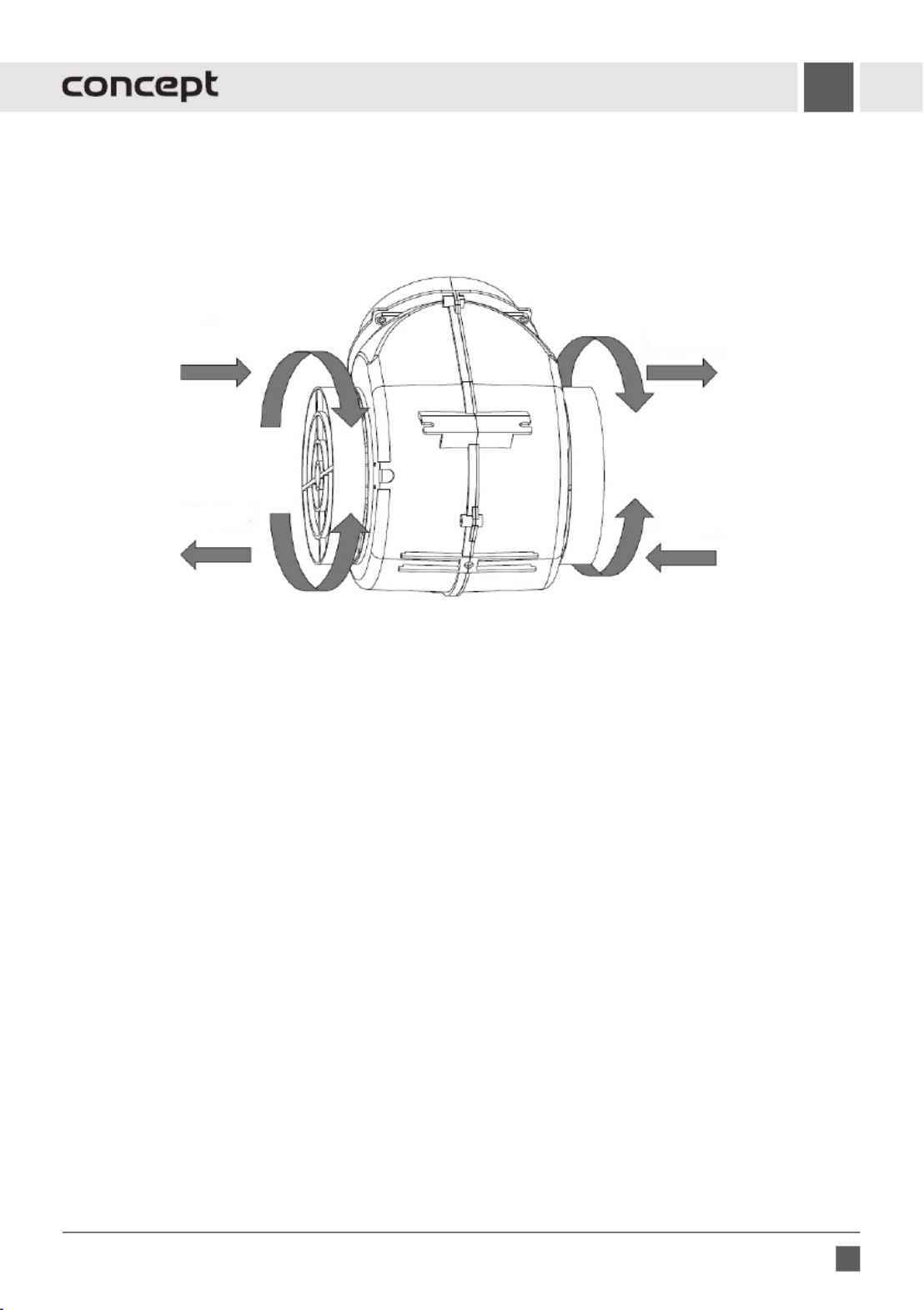

2. Uhlíkové filtry jsou umístěny na obou stranách motoru. Otáčejte filtry do doby, dokud nedojde kjejich zajištění (viz
Obr. 2).
3. Při výměně uhlíkového filtru postupujte opačným způsobem.
INSTALACE SPOTŘEBIČE
POZOR!
Hrozí nebezpečí úrazu elektrickým proudem! Před instalací spotřebiče odpojte přívodní kabel ze zásuvky elektrického
napětí. Pokud to nebude dodrženo, může to mít za následek smrt nebo úraz elektrickým proudem.
• Na závady způsobené nesprávnou instalací se nevztahuje záruka.
• Odpovědnost za instalaci spotřebiče má kupující, ne výrobce.
• Výrobce nenese jakoukoliv odpovědnost za škody způsobené na osobách, zvířatech a věcech v důsledku nesprávné
instalace.
• Všechny ochranné kryty musí být umístěny pevně na svém místě tak, aby je nebylo možné odstranit bez speciálního
nářadí.
• Spotřebič instalujte minimálně 650 mm 750 mm nad elektrické sporáky, nebo elektrické varné desky a minimálně
nad plynové sporáky, nebo plynové varné desky.
• Odsávaný vzduch nesmí být zaveden do komína, který je určen pro odvod spalin a zplodin nebo do šachty, která
slouží k odvětrávání místností, v nichž jsou instalována topeniště.
• Ohyb ventilační trubky by měl být ≥120°.
• Během vaření musí být místnost dobře odvětrávaná.
Připojení do elektrické sítě
• Ověřte, zda připojované napětí a proudové jištění odpovídá hodnotám na typovém štítku spotřebiče.
• Používejte pouze zásuvky elektrického napětí s uzemněním.
• Nepoužívejte rozbočovací zásuvky, konektory ani prodlužovací kabely.
• Zástrčka přívodního kabelu spotřebiče musí být volně přístupná i po její instalaci.
• Změny připojení může provádět jen kvalifikovaný odborník.
• Elektrická bezpečnost spotřebiče může být garantována pouze tehdy, pokud je ochranná svorka spotřebiče
spojena s ochranným vodičem elektrické rozvodové sítě.
Obr. 2
Zavřeno
ZavřenoOtevřeno
Otevřeno

12 OPV3860
CZ
• Výrobce nenese odpovědnost za poškození osob nebo věcí v důsledku chybějícího nebo špatného ochranného
spojení.

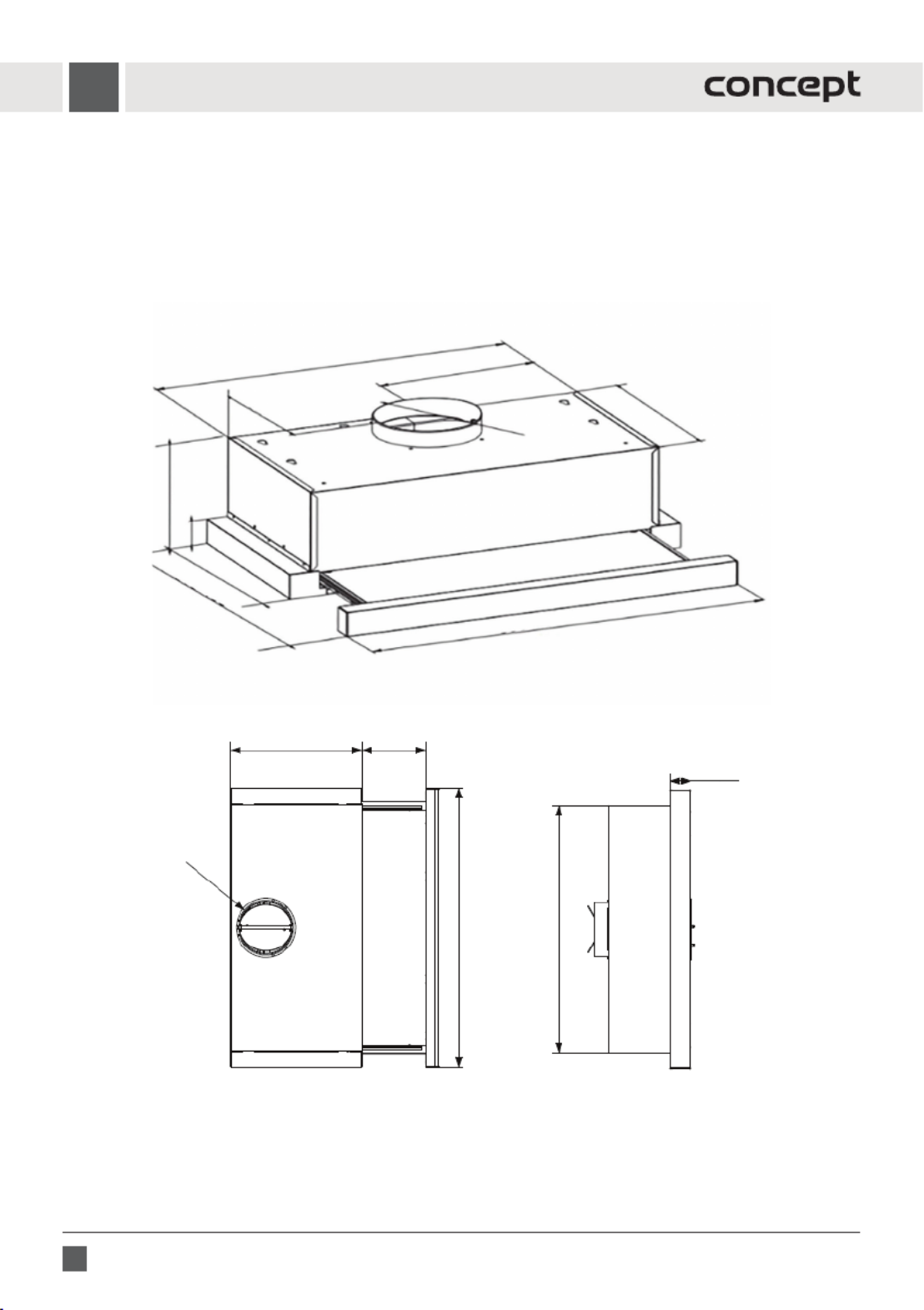

ROZMĚRY SPOTŘEBIČE
595
265
530
45
280
320–490
82
285
ø150
285
ø150
285 170
45
595
530

13
OPV3860
CZ

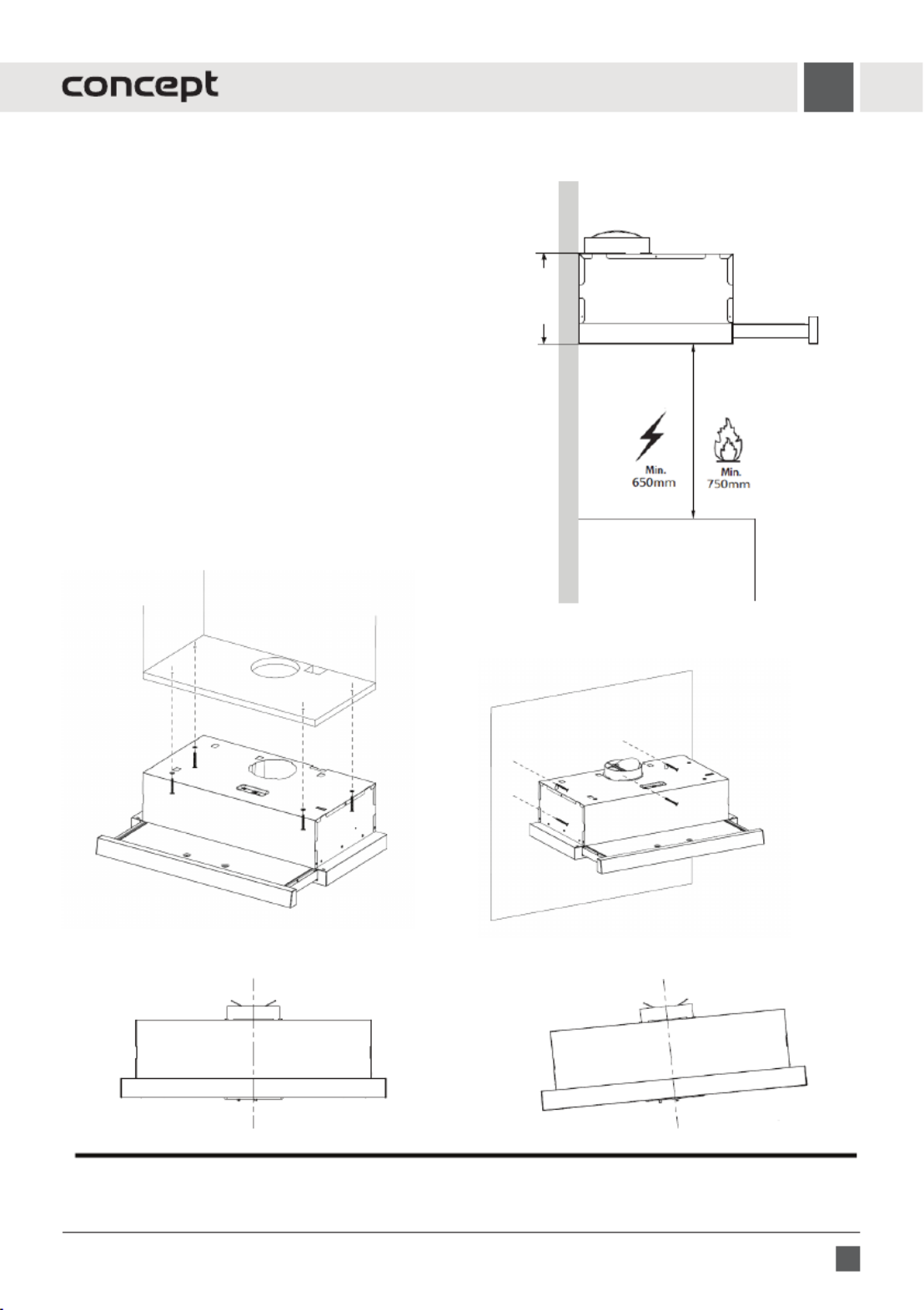

Při instalaci spotřebiče dodržujte následující postup:
1. Před prvním použitím odstraňte ze spotřebiče všechny
obaly amarketingové materiály.
2. Na stěně za sporákem, nebo varnou deskou vyznačte
minimální požadovanou montážní výšku (650 mm pro
elektrické a 750 mm pro plynové varné desky), (Obr. 3).
3. Svislou čarou vyznačte střed varné desky (sporáku).
4. Vyvrtejte otvory a připevněte odsavač dle Obr. 4 do horní
skříňky, nebo dle Obr. 5 ke stěně.
5. Ujistěte se, že je odsavač ve vodorovné poloze, aby se
zabránilo shromažďování maziva (tuku) na jedné straně
(Obr. 6).
6. Po zavěšení odsavače nasaďte na výstupní otvor výstupní
pružné potrubí (Obr. 7). V případě potřeby použijte redukci
o průměru (150/120 mm). Druhou část pružného potrubí
vložte do připraveného otvoru ve stěně.
7. Připojte přívodní kabel do zásuvky elektrického napětí.
Obr. 3
280
Obr. 4
Obr. 5
Obr. 6 správně špatně

15
OPV3860
CZ
Motor přestal pracovat Tepelná pojistka proti přehřátí motoru
se aktivovala.
Zlepšete větrání místnosti, otevřete
dveře nebo okna, příp. zkontrolujte
vzdálenost mezi digestoří a varnou
deskou. V případě potřeby vzdálenost
mezi digestoří a varnou deskou zvyšte.
Odsavač není v rovině Odsavač není v rovině nebo nejsou
pevně dotaženy šrouby držáku.
Zkontrolujte, zda je odsavač v rovině,
příp. utáhněte upevňovací šrouby
avyrovnejte odsavač do roviny.
Výměna žárovky
Pro osvětlení vnitřního prostoru spotřebiče je použita 2 x 2 W LED žárovka.
Při výměně žárovky postupujte následovně:
1. Odpojte spotřebič od napájecí sítě, nebo vypněte příslušný jistič.
2. Vyjměte kovové filtry (viz. kapitola Čištění a výměna filtrů) a nahraďte žárovku žárovkou stejného typu a hodnot.
3. Při montování nové žárovky použijte hadřík nebo papírovou utěrku pro uchycení žárovky.
4. Nainstalujte zpátky kovové filtry.
SERVIS
Údržbu rozsáhlejšího charakteru nebo opravu, která vyžaduje zásah do vnitřních částí výrobku, musí provést
kvalifikovaný odborník nebo servis.
OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
• Preferujte recyklaci obalových materiálů a starých spotřebičů.
• Krabice od spotřebiče může být dána do sběru tříděného odpadu.
• Plastové sáčky z polyetylénu (PE) odevzdejte do sběrného materiálu k recyklaci.
Recyklace spotřebiče na konci jeho životnosti:
Tento spotřebič je označen v souladu s Evropskou směrnicí 2012/19/EU o elektrickém odpadu
a elektrických zařízeních (WEEE). Symbol na výrobku nebo jeho balení udává, že tento výrobek
nepatří do domácího odpadu. Je nutné odvést ho do sběrného místa pro recyklaci elektrického
a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit
negativním důsledkům pro životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou
likvidací tohoto výrobku. Likvidace musí být provedena v souladu s předpisy pro nakládání s odpady.
Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro
likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Produkt Specifikationer
Mærke: | Concept |
Kategori: | Emhætte |
Model: | OPV3860 |
Vekselstrømsindgangsspænding: | 220 - 240 V |
Vekselstrømsindgangsfrekvens: | 50 - 60 Hz |
Bredde: | 600 mm |
Dybde: | 310 mm |
Produktfarve: | Rustfrit stål |
Kontroltype: | Berøring |
Antal hastigheder: | 3 |
Indbygget skærm: | Ja |
Motoreffekt: | 104 W |
Årligt energiforbrug: | 42 kWh |
Støjniveau: | 59 dB |
Energieffektivitetsklasse: | C |
Maksimal ekstraktionseffekt: | 517 m³/t |
Udsugningsforbindelse, diameter: | 150 mm |
Fedtfilter type: | Kulfiber |
Aftageligt filter: | Ja |
Ekstraktionstype: | Recirkulerende |
Højde (min.): | 270 mm |
Støjniveau (høj hastighed): | 64 dB |
Væske - dynamisk effektivitetsklasse: | E |
Lys - effektivitetsklasse: | D |
Fedt - filtrering effektivitetsklasse: | D |
Har du brug for hjælp?
Hvis du har brug for hjælp til Concept OPV3860 stil et spørgsmål nedenfor, og andre brugere vil svare dig
Emhætte Concept Manualer
21 Januar 2025
4 Oktober 2024
23 September 2024
6 September 2024
5 September 2024
3 September 2024
2 September 2024
2 September 2024
2 September 2024
2 September 2024
Emhætte Manualer
- Ilve
- Premium Levella
- Honeywell
- Summit
- Gasmate
- AEG-Electrolux
- Master Kitchen
- Trade-Wind
- Witt
- Hoover
- Ariston
- Fors
- ElectriQ
- Juno
- Halifax
Nyeste Emhætte Manualer
31 Juli 2025
31 Juli 2025
31 Juli 2025
31 Juli 2025
31 Juli 2025
31 Juli 2025
31 Juli 2025
31 Juli 2025
31 Juli 2025
30 Juli 2025
