Side 1/48

W11745568A

IMPORTANT:

Installer: Leave installation instructions with the homeowner.

Homeowner: Keep installation instructions for future reference.

IMPORTANTE

Instalador: Déjele las instrucciones de instalación al propietario.

Propietario: Guarde las instrucciones de instalación para futuras consultas.

FREESTANDING GAS RANGE OWNER’S MANUAL

MANUAL DEL USUARIO DE LA ESTUFA AUTÓNOMA

A GAS

Table of Contents/Índice

RANGE SAFETY..............................................................2

Range Safety................................................................2

RANGE MAINTENANCE AND CARE...................................6

General Cleaning...........................................................6

Self-Cleaning Cycle........................................................7

INSTALLATION INSTRUCTIONS ........................................7

REQUIREMENTS.............................................................7

Tools and Parts .............................................................7

Location Requirements ...................................................8

Electrical Requirements ..................................................9

Gas Supply Requirements ...............................................9

INSTALLATION ............................................................. 10

Unpack Range ............................................................ 10

Install Anti-Tip Bracket .................................................. 11

Verify Anti-Tip Bracket Is Installed and Engaged ................. 11

Make Gas Connection .................................................. 12

Level Range............................................................................ 13

Electronic Ignition System.............................................. 14

Storage Drawer ........................................................... 16

Oven Door.................................................................. 16

Complete Installation .................................................... 16

GAS CONVERSIONS...................................................... 17

Propane Gas Conversion .............................................. 17

Natural Gas Conversion ................................................ 20

Moving the Range........................................................ 23

SEGURIDAD DE LA ESTUFA........................................... 24

Range Safety .......................................................................... 24

MANTENIMIENTO Y CUIDADO DE LA ESTUFA.................. 28

Limpieza general ......................................................... 28

Ciclo de autolimpieza.................................................... 29

INSTRUCCIONES DE INSTALACIÓN ................................ 30

REQUISITOS................................................................. 30

Herramientas y piezas .................................................. 30

Requisitos de ubicación ................................................ 30

Requisitos eléctricos..................................................... 31

Requisitos del suministro de gas ..................................... 32

INSTALACIÓN............................................................... 33

Desembalaje de la Estufa .............................................. 33

Instalación del Soporte Antivuelco ................................... 34

Verifique que el soporte Anti-vuelco esté instalado y

enganchado ............................................................... 34

Conexión del suministro de gas ...................................... 35

Nivelación de la estufa............................................................. 36

Sistema de encendido electrónico ................................... 37

Cajón de almacenamiento ............................................. 39

Puerta del horno .......................................................... 39

Completar la instalación ............................................. 40

CONVERSIONES DE GAS............................................... 40

Conversión a gas propano ............................................. 41

Conversión a gas natural ............................................... 44

Cómo mover la estufa................................................... 47

RANGE SAFETY

WARNING: If the information in these instructions is not followed exactly, a fire or

explosion may result causing property damage, personal injury or death.

− Do not store gasoline or other flammable vapors and liquids in the vicinity of this or any

other appliance.

− WHAT TO DO IF YOU SMELL GAS

• Do not try to light any appliance.

• Do not touch any electrical switch.

• Do not use any phone in your building.

• Immediately call your gas supplier from a neighbor’s phone. Follow the gas suppliers

instructions.

• If you cannot reach your gas supplier, call the fire department.

− Installation and service must be performed by a qualified installer, service agency or the

gas supplier.

WARNING:

Never Operate the Top Surface Cooking Section of this Appliance Unattended

• Failure to follow this warning statement could result in fire, explosion, or burn hazard that

could cause property damage, personal injury, or death.

• If a fire should occur, keep away from the appliance and immediately call your fire

department.

DO NOT ATTEMPT TO EXTINGUISH AN OIL/GREASE FIRE WITH WATER.

The range will not tip during normal use. However, the range can tip if you apply too much force or weight to the open door without the

anti-tip bracket fastened down properly.

WARNING

Tip Over Hazard

A child or adult can tip the range and be killed.

Install anti-tip bracket to floor or wall per installation instructions.

Slide range back so rear range foot is engaged in the slot of the anti-tip bracket.

Re-engage anti-tip bracket if range is moved.

Do not operate range without anti-tip bracket installed and engaged.

Failure to follow these instructions can result in death or serious burns to children and adults.

To verify the anti-tip bracket is properly installed and engaged:

• Slide range forward.

• Look for the anti-tip bracket securely attached to floor or wall.

• Slide range back so rear range foot is under the anti-tip bracket.

• See Installation Instructions for details.

WARNING: Gas leaks cannot always be detected by smell.

Gas suppliers recommend that you use a gas detector approved by UL or CSA.

For more information, contact your gas supplier.

If a gas leak is detected, follow the “What to do if you smell gas” instructions.

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.

This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word “DANGER” or “WARNING.” These

words mean:

DANGER

You can be killed or seriously injured if you don't

immediately follow instructions.

WARNING

You can be killed or seriously injured if you don’t follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can

happen if the instructions are not followed.

IMPORTANT: Do not install a ventilation system that blows air downward toward this gas cooking appliance. This type of ventilation

system may cause ignition and combustion problems with this gas cooking appliance resulting in personal injury or unintended

operation.

In the State of Massachusetts, the following installation instructions apply:

� Installation and repairs must be performed by a qualified or licensed contractor, plumber, or gas fitter qualified or licensed by the

State of Massachusetts.

� Acceptable Shut-off Devices: Gas Cocks and Ball Valves installed for use shall be listed.

� A flexible gas connector, when used, must not exceed 4 ft (121.9 cm).

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury to persons when using the appliance, follow basic precautions,

including the following:

�

WARNING: TO REDUCE THE RISK OF TIPPING OF

THE RANGE, THE RANGE MUST BE SECURED BY

PROPERLY INSTALLED ANTI-TIP DEVICES. TO CHECK

IF THE DEVICES ARE INSTALLED PROPERLY, SLIDE

RANGE FORWARD, LOOK FOR ANTI-TIP BRACKET

SECURELY ATTACHED TO FLOOR OR WALL, AND

SLIDE RANGE BACK SO REAR RANGE FOOT IS

UNDER ANTI-TIP BRACKET.

WARNING

NEVER use this appliance as a space heater to heat or warm

the room. Doing so may result in carbon monoxide poisoning

and overheating of the oven.

WARNING

NEVER cover any slots, holes or passages in the oven

bottom or cover an entire rack with materials such as

aluminum foil. Doing so blocks air flow through the oven and

may cause carbon monoxide poisoning. Aluminum foil linings

may also trap heat, causing a fire hazard.

�

WARNING: Danger of fire: Do not store items on the

cooking surfaces. Never leave anything on the surface

when unattended and not in use. Never place flammable or

plastic items on or near the surface.

�

CAUTION: Do not store items of interest to children in

cabinets above an appliance or on the backguard of an

appliance - children climbing on the appliance to reach

items could be seriously injured.

� Do Not Leave Children Alone - Children should not be left

alone or unattended in area where appliance is in use.

They should never be allowed to sit or stand on any part of

the appliance.

� Wear Proper Apparel – Loose-fitting or hanging garments

should never be worn while using the appliance.

� User Servicing – Do not repair or replace any part of the

appliance unless specifically recommended in the manual.

All other servicing should be referred to a qualified

technician.

� Storage in or on Appliance – Flammable materials should

not be stored in an oven or near surface units.

� This appliance is not intended for storage.

� Do Not Use Water on Grease Fires – Smother fire or flame

or use dry chemical or foam-type extinguisher.

� Use Only Dry Potholders – Moist or damp potholders on hot

surfaces may result in burns from steam. Do not let

potholder touch hot surface units. Do not use a towel or

other bulky cloth.

� Never Leave Surface Units Unattended at Higher Heat

Settings – Cooking oils and animal fats are flammable,

boilover may cause smoking, and greasy spillovers may

ignite.

� Glazed Cooking Utensils – Only certain types of glass,

glass/ceramic, ceramic, earthenware, or other glazed

utensils are suitable for range-top service without breaking

due to the sudden change in temperature.

� Utensil Handles Should Be Turned Inward and Not Extend

Over Adjacent Surface Units – To reduce the risk of burns,

ignition of flammable materials, and spillage due to

unintentional contact with the utensil, the handle of a utensil

should be positioned so that it is turned inward, and does

not extend over adjacent surface units.

� Disconnect power before servicing.

� This appliance is equipped with a three-prong grounding

plug for your protection against shock hazard and should

be plugged directly into a properly grounded receptacle. Do

not cut or remove the grounding prong from this plug.

� Proper Installation - The appliance, when installed, must be

electrically grounded in accordance with local codes, or in

the absence of local codes, with the National Electrical

Code, ANSI/NFPA 70 or the Canadian Electrical Code,

CSA C22.1-02. In Canada, the appliance must be

electrically grounded in accordance with Canadian

Electrical Code. Be sure your appliance is properly installed

and grounded by a qualified technician.

� Injuries may result from the misuse of appliance doors or

drawers such as stepping, leaning, or sitting on the doors or

drawers.

� Maintenance – Keep range area clear and free from

combustible materials, gasoline, and other flammable

vapors and liquids.

� Top burner flame size should be adjusted so it does not

extend beyond the edge of the cooking utensil. This

instruction is based on safety considerations.

� Do not use replacement parts that have not been

recommended by the manufacturer (e.g. parts made at

home using a 3D printer).

� Clean Cooktop With Caution – If a wet sponge or cloth is

used to wipe spills on a hot cooking area, be careful to

avoid steam burn. Some cleaners can produce noxious

fumes if applied to a hot surface.

� Use Care When Opening Door – Let hot air or steam

escape before removing or replacing food.

� Do Not Heat Unopened Food Containers – Build-up of

pressure may cause container to burst and result in injury.

� Keep Oven Vent Ducts Unobstructed.

� DO NOT TOUCH HEATING ELEMENTS OR INTERIOR

SURFACES OF OVEN – Heating elements may be hot

even though they are dark in color. Interior surfaces of an

oven become hot enough to cause burns. During and after

use, do not touch, or let clothing or other flammable

materials contact heating elements or interior surfaces of

oven until they have had sufficient time to cool. Other

surfaces of the appliance may become hot enough to cause

burns – among these surfaces are oven vent openings and

surfaces near these openings, oven doors, and windows of

oven doors.

SAVE THESE INSTRUCTIONS

IMPORTANT SAFETY INSTRUCTIONS

� Care must be taken to prevent aluminum foil and meat

probes from contacting heating elements.

For self-cleaning ranges –

� CAUTION: DO NOT LEAVE FOOD OR COOKING

UTENSILS, ETC., IN OVEN DURING THE PYROLYTIC

SELF-CLEANING MODE OF OPERATION.

� Do Not Clean Door Gasket – The door gasket is essential

for a good seal. Care should be taken not to rub, damage,

or move the gasket.

� Do Not Use Oven Cleaners – No commercial oven cleaner

or oven liner protective coating of any kind should be used

in or around any part of the oven.

� Clean Only Parts Listed in Manual.

� Before Self-Cleaning the Oven – Remove broiler pan and

other utensils. Wipe off all excessive spillage before

initiating the cleaning cycle.

For units with ventilating hood –

� Clean Ventilating Hoods Frequently – Grease should not be

allowed to accumulate on hood or filter.

� When flaming foods under the hood, turn the fan on.

For smart enabled ranges and ovens

� Remote operation – This appliance is configurable to allow

remote operation at any time. Do not store any flammable

materials or temperature sensitive items inside, on top or

near surface units of the appliance.

SAVE THESE INSTRUCTIONS

RANGE MAINTENANCE AND

CARE

General Cleaning

IMPORTANT: Before cleaning, make sure all controls are OFF

and the oven and cooktop are cool. Always follow label

instructions on cleaning products.

Soap, water, and a soft cloth or sponge are suggested first, unless

otherwise noted.

EXTERIOR PORCELAIN ENAMEL SURFACES (on some

models)

Food spills containing acids, such as vinegar and tomato, should

be cleaned as soon as the entire range is cool. These spills may

affect the finish.

Cleaning Method:

� Glass cleaner, mild liquid cleaner, or nonabrasive scrubbing

pad: Gently clean around the model/serial/rating plate because

scrubbing may remove numbers.

� Affresh

✝

Kitchen and Appliance Cleaner Part Number

W10355010 (not included):

See the Quick Start Guide for ordering information.

STAINLESS STEEL (on some models)

NOTE: To avoid damage to stainless steel surfaces, do not use

soap-filled scouring pads, abrasive cleaners, Cooktop Cleaner,

steel-wool pads, gritty washcloths, or abrasive paper towels.

Damage may occur to stainless steel surfaces, even with one-time

or limited use.

Cleaning Method:

� Rub in direction of grain to avoid damaging.

� Affresh

Stainless Steel Cleaner Part Number W10355016

(not included):

See the Quick Start Guide for ordering information.

METALLIC PAINT (on some models)

Do not use abrasive cleaners, cleaners with bleach, rust

removers, ammonia, or sodium hydroxide (lye) because paint

surface may stain.

PORCELAIN-COATED GRATES AND CAPS

Food spills containing acids, such as vinegar and tomato, should

be cleaned as soon as the cooktop, grates and caps are cool.

These spills may affect the finish.

To avoid chipping, do not bang grates, and caps against each

other or hard surfaces such as cast iron cookware.

Do not reassemble caps on burners while wet. Do not clean in the

Self-Cleaning cycle.

Cleaning Method:

� Nonabrasive plastic scrubbing pad and mildly abrasive

cleanser: Clean as soon as cooktop, grates, and caps are

cool.

� Dishwasher (grates only, not caps):

Use the most-aggressive cycle. Cooked-on soils should be

soaked or scrubbed before going into a dishwasher.

Although the burner grates are durable, they may lose their

shine and/or discolor when washed in a dishwasher.

� Gas Grate and Drip Pan Cleaner Part Number 31617 (not

included):

See the Quick Start Guide for ordering information.

SURFACE BURNERS

Food spills containing acids, such as vinegar and tomato, should

be cleaned as soon as the cooktop, grates, and caps are cool.

These spills may affect the finish.

To avoid chipping, do not bang grates and caps against each

other or hard surfaces such as cast iron cookware.

Do not reassemble caps on burners while wet.

Do not clean in the Self-Cleaning cycle.

Do not clean in dishwasher.

Cleaning Method:

� Nonabrasive plastic scrubbing pad and mildly abrasive

cleanser:

Clean as soon as cooktop, grates, burners, and caps are cool.

� Gas Grate and Drip Pan Cleaner (not included).

COOKTOP CONTROLS

To avoid damage to the cooktop controls, do not use steel wool,

abrasive cleansers, or oven cleaner.

To avoid damage, do not soak knobs. When replacing knobs,

make sure knobs are in the Off position.

On some models, do not remove seals under knobs.

Cleaning Method:

� Soap and water: Pull knobs straight away from control panel to

remove.

CONTROL PANEL AND OVEN DOOR EXTERIOR

To avoid damage to the control panel, do not use abrasive

cleaners, steel-wool pads, gritty washcloths, or abrasive paper

towels.

Cleaning Method:

� Glass cleaner and soft cloth or sponge: Apply glass cleaner to

soft cloth or sponge, not directly on panel.

� Affresh

Kitchen and Appliance Cleaner Part Number

W10355010 (not included):

See the Quick Start Guide for ordering information.

OVEN RACKS

Cleaning Method:

� Steel-wool pad.

� For racks that have discolored and are harder to slide, a light

coating of vegetable oil applied to the rack guides will help

them slide.

� Dishwasher (steam rack water reservoir only, not racks):

Although the water reservoir is durable, it may lose its shine

and/or discolor when washed in a dishwasher.

STORAGE DRAWER (on some models)

Check that storage drawer is cool and empty before cleaning.

Cleaning Method:

� Mild detergent

OVEN CAVITY

Do not use oven cleaners.

Food spills should be cleaned when oven cools. At high

temperatures, foods react with porcelain. Staining, etching, pitting,

or faint white spots can result.

Cleaning Method:

� Self-Cleaning cycle: See the “Self-Cleaning Cycle” or “Clean

Cycle” section first.

✝affresh

is a registered trademark of Whirlpool, U.S.A. Used with permission.

Self-Cleaning Cycle

WARNING

Burn Hazard

Do not touch the oven during the Self-Cleaning cycle.

Keep children away from the oven during Self-Cleaning

cycle.

Failure to follow these instructions can result in burns.

IMPORTANT: The health of some birds is extremely sensitive to

the fumes given off during the Self-Cleaning cycle. Exposure to

the fumes may result in death to certain birds. Always move birds

to another closed and well-ventilated room.

Keep the kitchen well-ventilated during the Self-Cleaning cycle to

help get rid of heat, odors, and smoke.

Do not block the oven vent(s) during the Self-Cleaning cycle. Air

must be able to move freely. Depending on your model, see the

“Oven Vent” or “Oven Vents” section in the Quick Start Guide.

Do not clean, rub, damage, or move the oven door gasket.

Prepare Range

� Remove the broiler pan, grid, cookware and bakeware, all

cooking utensils, oven racks, and aluminum foil and, on some

models, the temperature probe from the oven.

� Use a damp cloth to clean inside door edge and the

" (3.8 cm) area around the inside oven cavity frame, being

certain not to move or bend the gasket.

� Wipe out any loose soil to reduce smoke and avoid damage.

At high temperatures, foods react with porcelain. Staining,

etching, pitting, or faint white spots can result. This will not

affect cooking performance.

� Remove plastic items from the cooktop because they may

melt.

� Remove all items from the storage drawer.

How the Cycle Works

IMPORTANT: The heating and cooling of porcelain on steel in the

oven may result in discoloring, loss of gloss, hairline cracks and

popping sounds.

Before self-cleaning, make sure the door is completely closed or

the door will not lock and the Self-Cleaning cycle will not begin.

The Self-Cleaning cycle uses very high temperatures, burning soil

to a powdery ash.

Once the oven has completely cooled, remove ash with a damp

cloth. To avoid breaking the glass, do not apply a cool, damp cloth

to the inner door glass before it has completely cooled.

To stop the Self-Cleaning cycle at any time, press the Cancel

keypad. If the temperature is too high, the oven door will remain

locked and “cool” and “(lock symbol) ” will be displayed. The

cooling fan may continue to run.

When the “DOOR LOCKED” indicator light shows in the display,

the door of the oven cannot be opened. To avoid damage to the

door, do not force the door open when the “DOOR LOCKED”

indicator light is displayed.

Once the cleaning temperature has been reached, the electronic

control requires a 12 hour delay before another Self-Cleaning

cycle can be started.

The oven light will not function during the Self-Cleaning cycle.

Electronic Oven Control with Adjustable Clean

Time (on some models)

The Self-Cleaning cycle is time adjustable between

2 hours 30 minutes and 4 hours 30 minutes in 15 or 30 minute

increments. Suggested clean times are 2 hours 30 minutes for

light soil and 4 hours 30 minutes for heavy soil. The last

30 minutes of the cycle is for cooldown.

To Self-Clean:

1. Press SELF CLEAN.

2. Press the Temp/Time “+” or “-” keypad to enter the desired

Self-Cleaning cycle time.

3. Press START.

The oven door will automatically lock. The DOOR LOCKED

and CLEAN indicator lights will be displayed. The time

remaining will also be displayed.

4. When the self-clean cycle is complete and the oven cools, the

DOOR LOCKED and CLEAN indicator lights will turn off.

5. When the oven is completely cooled, remove ash with a damp

cloth.

To exit the Self-Cleaning cycle before completed, press

CANCEL. The door will unlock once the oven cools.

INSTALLATION INSTRUCTIONS

REQUIREMENTS

Tools and Parts

Gather the required tools and parts before starting installation.

Read and follow the instructions provided with any tools listed

here.

Tools Needed

� Tape measure

� Flat-blade screwdriver

� Phillips screwdriver

� 1/8" flat-blade screwdriver

� Level

� Hand or electric drill

� Hammer

� Wrench or pliers

� Pipe wrench

� 15/16" combination wrench

� 1/4" drive ratchet

� 3/8" nut driver

� 1/8" drill bit (for wood floors)

� Marker or pencil

� Pipe-joint compound

resistant to Propane gas

� Noncorrosive leak-detection

solution

� 3/16" carbide-tipped

masonry drill bit

(for concrete/ceramic floors)

(For Slide-in/Front Control

Ranges)

For Propane/Natural Gas

Conversions

� 3/8" combination wrench

� 1/2" combination wrench

� 5/8" combination wrench

� 9/32" nut driver

� Quadrex

✝

or Phillips

screwdriver

� Masking tape

� 3/8" nut driver

(For Slide-in/Front Control

Ranges)

✝Quadrex

is a registered trademark of NLW Holdings, Inc.

Parts Supplied

Check that all parts are included.

A. Anti-tip bracket

B. #12 x 1

" (4.1 cm) screws (2)

Anti-tip bracket must be securely mounted to floor or wall.

Thickness of flooring may require longer screws to anchor bracket

to floor.

Parts needed

Check local codes and consult gas supplier. Check existing gas

supply and electrical supply. See “Electrical Requirements” and

“Gas Supply Requirements” sections.

NOTE: Be sure to purchase only whirlpool factory-certified parts

and accessories for your appliance. Your installation may require

additional parts. To order, refer to the contact information

referenced in your Quick Start Guide.

Location Requirements

IMPORTANT: Observe all governing codes and ordinances. Do

not obstruct flow of combustion and ventilation air.

� It is the installer’s responsibility to comply with installation

clearances specified on the model/serial/rating plate. The

model/serial/rating plate is located behind the oven door on the

top right/left-hand side of the oven frame.

� The range should be located for convenient use in the kitchen.

� Recessed installations must provide complete enclosure of the

sides and rear of the range.

� All openings in the wall or floor where range is to be installed

must be sealed.

� Cabinet opening dimensions that are shown must be used.

Given dimensions are minimum clearances.

� The anti-tip bracket must be installed. To install the anti-tip

bracket shipped with the range, see “Install Anti-Tip Bracket”

section.

� Grounded electrical supply is required. See “Electrical

Requirements” section.

� Proper gas supply connection must be available. See “Gas

Supply Requirements” section.

� Contact a qualified floor covering installer to check that the

floor covering can withstand at least 200°F (93°C).

� Use an insulated pad or 1/4" (6.4 mm) plywood under range if

installing range over carpeting.

IMPORTANT: To avoid damage to your cabinets, check with your

builder or cabinet supplier to make sure that the materials used

will not discolor, delaminate or sustain other damage. This oven

has been designed in accordance with the requirements of UL

and CSA International and complies with the maximum allowable

wood cabinet temperatures of 194°F (90°C).

Mobile Home - Additional Installation

Requirements

The installation of this range must conform to the Manufactured

Home Construction and Safety Standard, Title 24 CFR, Part 3280

(formerly the Federal Standard for Mobile Home Construction and

Safety, Title 24, HUD Part 280). When such standard is not

applicable, use the Standard for Manufactured Home Installations,

ANSI A225.1/NFPA 501A or with local codes. In Canada, the

installation of this range must conform with the current standards

CAN/CSA-Z240.1 - latest edition, or with local codes.

Mobile Home Installations Require:

� When this range is installed in a mobile home, it must be

secured according to the instructions in this document.

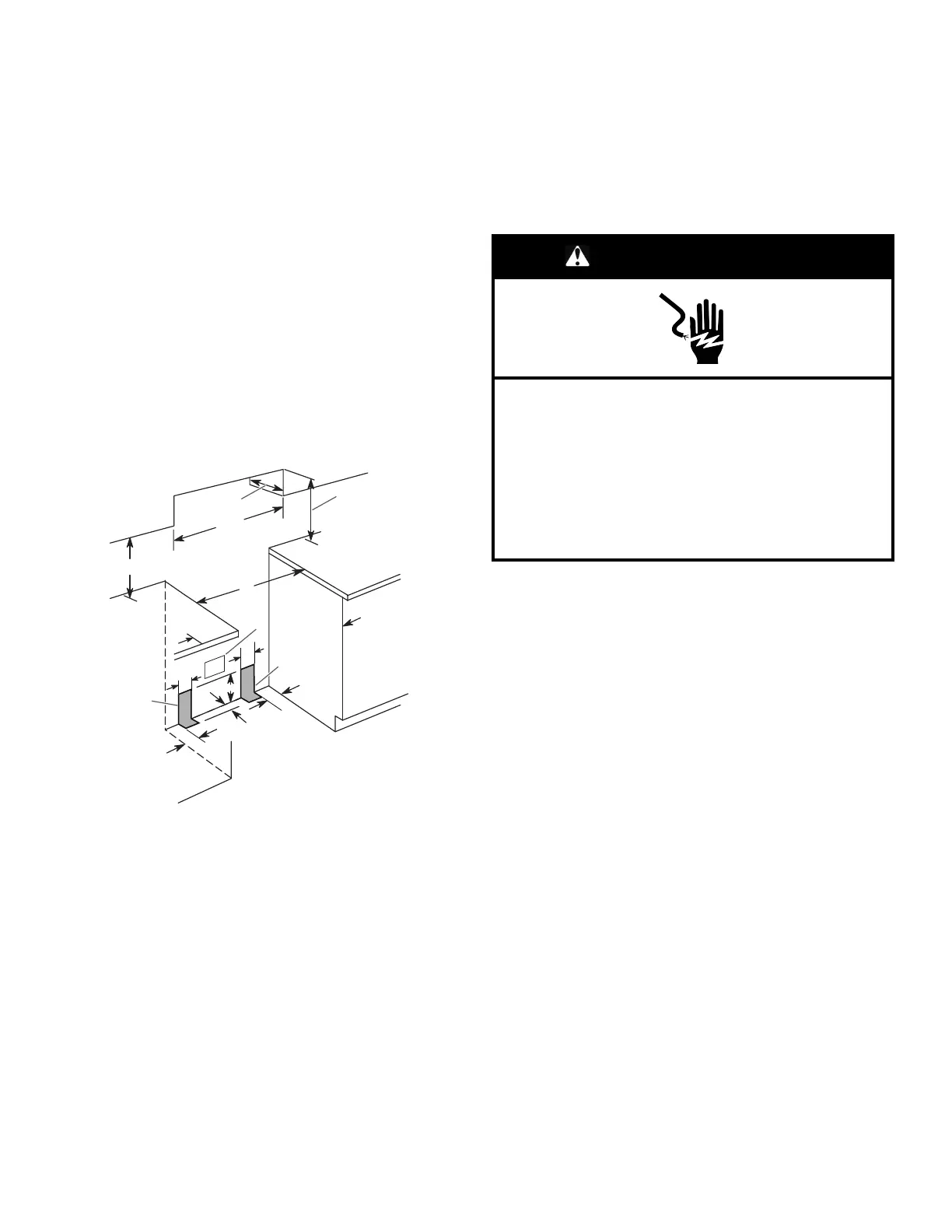

Cabinet Dimensions

Cabinet opening dimensions shown are for 25" (64.0 cm)

countertop depth, 24" (61.0 cm) base cabinet depth and

36" (91.4 cm) countertop height.

IMPORTANT: If installing a range hood or microwave hood

combination above the cooking surface, follow the range hood or

microwave hood combination installation instructions for

dimensional clearances above the cooktop surface.

A. For minimum clearance to top of cooktop, see NOTE*.

B. 13" (33 cm) maximum upper cabinet depth

C. 30" (76.2 cm) minimum opening width

D. 18" (45.7 cm) upper side cabinet to countertop

E. 30" (76.2 cm) minimum opening width

F. The shaded areas are recommended for installation of rigid gas pipe.

G. 4

" (11.4 cm)

H. 8" (20.3 cm)

I. 17" (43.2 cm)

J. 2" (5.1 cm)

K. 4

" (11.4 cm)

L. 3" (7.6 cm) min. clearance from both sides of range to side wall or

other combustible material.

M. Grounded outlet

N. Cabinet door or hinges should not extend into the cutout.

*NOTE: 24" (61.0 cm) minimum when bottom of wood or metal

cabinet is shielded by not less than 1/4" (6.35 mm) flame retardant

millboard covered with not less than No. 28 MSG sheet steel,

0.015" (0.4 mm) stainless steel, 0.024" (0.6 mm) aluminum or

0.020" (0.5 mm) copper. 30" (76.2 cm) minimum clearance

between the top of the cooking platform and the bottom of an

uncovered wood or metal cabinet.

Electrical Requirements

WARNING

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

IMPORTANT: The range must be electrically grounded in

accordance with local codes and ordinances, or in the absence of

local codes, with the National Electrical Code, ANSI/NFPA 70 or

Canadian Electrical Code, CSA C22.1.

This range is equipped with an electronic ignition system that will

not operate if plugged into an outlet that is not properly polarized.

If codes permit and a separate ground wire is used, it is

recommended that a qualified electrical installer determine that

the ground path is adequate.

A copy of the above code standards can be obtained from:

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

� A 120 V, 60 Hz, AC only, 15 A fused, ground and polarized

electrical circuit is required. A time-delay fuse or circuit breaker

is also recommended. It is recommended that a separate

circuit serving only this range be provided.

� Electronic ignition systems operate within wide voltage limits,

but proper grounding and polarity are necessary. Check that

the outlet provides 120 V power and is correctly grounded.

� This gas range is not required to be plugged into a GFCI

(Ground-Fault Circuit Interrupter) outlet. It is recommended

that you do not plug an electric spark ignition gas range or any

other major appliance into a GFCI wall outlet as it may cause

the GFCI to trip during normal cycling.

� Performance of this range will not be affected if operated on a

GFCI-protected circuit. However, occasional nuisance tripping

of the GFCI breaker is possible due to the normal operating

nature of electronic gas ranges.

� The tech sheet and wiring diagram are located on the back of

the range in a plastic bag.

NOTE: The metal chassis of the range must be grounded in order

for the control panel to work. If the metal chassis of the range is

not grounded, no keypads will operate. Check with a qualified

electrician if you are in doubt as to whether the metal chassis of

the range is grounded.

Gas Supply Requirements

WARNING

Explosion Hazard

Use a new CSA International approved gas supply line.

Install a shut-off valve.

Securely tighten all gas connections.

If connected to propane, have a qualified person make

sure gas pressure does not exceed 14ʺ (36 cm) water

column.

Examples of a qualified person include: licensed heating

personnel, authorized gas company personnel, and

authorized service personnel.

Failure to do so can result in death, explosion, or fire.

Observe all governing codes and ordinances.

IMPORTANT: This installation must conform with all local codes

and ordinances. In the absence of local codes, installation must

conform with the National Fuel Gas Code ANSI Z223.1/NFPA 54

or, in Canada, the Natural Gas and Propane Installation Code,

CSA B149.1 - latest edition.

IMPORTANT: Leak testing of the range must be conducted

according to the manufacturer’s instructions. Refer to the

“Complete Connection” in the “Make gas connection” section for

the leak testing instructions.

Type of Gas

Natural Gas:

� This range is factory set for use with Natural gas. See “Gas

Conversions” section. The model/serial/rating plate located on

the oven frame behind of the oven door has information on the

types of gas that can be used. If the types of gas listed do not

include the type of gas available, check with the local gas

supplier.

Propane Gas Conversion:

Conversion must be done by a qualified service technician.

No attempt shall be made to convert the appliance from the gas

specified on the model/serial/rating plate for use with a different

gas without consulting the serving gas supplier. See “Gas

Conversions” section.

Gas Supply Line

� Provide a gas supply line of 3/4" (1.9 cm) rigid pipe to the range

location. A smaller size pipe on longer runs may result in

insufficient gas supply. With Propane gas, piping or tubing size

can be 1/2" (1.3 cm) minimum. Usually, Propane gas suppliers

determine the size and materials used in the system.

� NOTE: Pipe-joint compounds that resist the action of Propane

gas must be used. Do not use TEFLON

†

tape.

†TEFLON

is a registered trademark of Chemours.

Flexible Metal Appliance Connector:

� If local codes permit, a new CSA design-certified,

4 to 5 ft (122 to 152.4 cm) long, 1/2" (13 mm) or 3/4" (19 mm)

I.D., flexible metal appliance connector may be used for

connecting range to the gas supply line.

� A 1/2" (13 mm) male pipe thread is needed for connection to

the female pipe threads of the inlet to the appliance pressure

regulator.

� Do not kink or damage the flexible metal tubing when moving

the range.

Rigid pipe connection:

The rigid pipe connection requires a combination of pipe fittings to

obtain an in-line connection to the range. The rigid pipe must be

level with the range connection. All strains must be removed from

the supply and fuel lines so range will be level and in line.

� Must include a shut-off valve:

Install a manual gas line shut-off valve in an easily accessible

location. Do not block access to shut-off valve. The valve is for

turning on or shutting off gas to the cooktop.

A. Gas supply line

B. Shut-off valve “open” position

C. To range

Gas Pressure Regulator

The gas pressure regulator supplied with this range must be used.

The inlet pressure to the regulator should be as follows for proper

operation:

Natural Gas:

Minimum pressure: 5" (12.7 cm) WCP

Maximum pressure: 14" (35.5 cm) WCP

Propane Gas:

Minimum pressure: 11" (27.9 cm) WCP

Maximum pressure: 14" (35.5 cm) WCP

Contact local gas supplier if you are not sure about the inlet

pressure.

Burner Input Requirements

Input ratings shown on the model/serial/rating plate are for

elevations up to 2,000 ft (609.6 m).

For elevations above 2,000 ft (609.6 m), ratings are reduced at a

rate of 4% for each 1,000 ft (304.8 m) above sea level (not

applicable for Canada).

Gas Supply Pressure Testing

Gas supply pressure for testing regulator must be at least

1" (2.5 cm) water column pressure above the manifold pressure

shown on the model/serial rating plate.

Line pressure testing above 1/2 psi (3.5 kPa) gauge

[14" (35.5 cm) WCP]

The range and its individual shutoff valve must be disconnected

from the gas supply piping system during any pressure testing of

that system at test pressures in excess of 1/2 psi (3.5 kPa).

Line pressure testing at 1/2 psi (3.5 kPa) gauge [14" (35.5 cm)

WCP] or lower

The range must be isolated from the gas supply piping system by

closing its individual manual shutoff valve during any pressure

testing of the gas supply piping system at test pressures equal to

or less than 1/2 psi (3.5 kPa).

INSTALLATION

Unpack Range

WARNING

Excessive Weight Hazard

Use two or more people to move and install or uninstall

appliance.

Failure to do so can result in back or other injury.

1. Remove shipping materials, tape and film from range.

2. Remove oven racks and parts package from inside oven.

3. Do not remove the shipping base at this time.

Shipping

base

4. On Ranges Equipped with a Storage Drawer:

Remove the storage drawer. See the “Storage Drawer”

section. Use a 1/4" (6.4 mm) drive ratchet to lower the rear

leveling legs one-half turn. Use a wrench or pliers to lower

front leveling legs one-half turn.

A. 1/4" (6.4 mm)

drive ratchet

B. Rear leveling leg

C. Wrench or pliers

D. Front leveling leg

Install Anti-Tip Bracket

WARNING

Tip Over Hazard

A child or adult can tip the range and be killed.

Install anti-tip bracket to floor or wall per installation

instructions.

Slide range back so rear range foot is engaged in the

slot of the anti-tip bracket.

Re-engage anti-tip bracket if range is moved.

Do not operate range without anti-tip bracket installed

and engaged.

Failure to follow these instructions can result in death or

serious burns to children and adults.

1. Remove the anti-tip bracket from where it is taped inside the

storage drawer.

2. Determine which mounting method to use: floor or wall. If you

have a stone or masonry floor, you can use the wall mounting

method. If you are installing the range in a mobile home, you

must secure the range to the floor.

3. Determine and mark centerline of the cutout space. The

mounting can be installed on either the left side or right side of

the cutout. Position mounting bracket against the wall in the

cutout so that the V-notch of the bracket is 12

⁄

" (31.9 cm)

from centerline as shown.

A. 12

⁄

" (31.9 cm)

B. Bracket V-notch

C. Centerline

4. Drill two 1/8" (3 mm) holes that correspond to the bracket

holes of the determined mounting method. See the following

illustrations.

Floor Mounting

Rear position Front position Diagonal

(2 options)

Wall Mounting

5. Using the Phillips screwdriver, mount anti-tip bracket to the

wall or floor with the two #12 x 1

" (4.1 cm) screws provided,

mount anti-tip bracket to the wall or floor.

6. Move range close enough to opening to allow for final gas and

electrical connections. Remove shipping base, cardboard or

hardboard from under range.

7. Move range into its final location, making sure rear leveling leg

slides into anti-tip bracket.

8. Move range forward onto shipping base, cardboard or

hardboard to continue installing the range using the following

installation instructions.

Verify Anti-Tip Bracket Is Installed

and Engaged

On Ranges Equipped with a Storage Drawer:

1. Remove the storage drawer. See the “Storage Drawer”

section.

2. Use a flashlight to look underneath the bottom of the range.

3. Visually check that the rear range foot is inserted into the slot

of the anti-tip bracket.

Make Gas Connection

WARNING

Explosion Hazard

Use a new CSA International approved gas supply line.

Install a shut-off valve.

Securely tighten all gas connections.

If connected to propane, have a qualified person make

sure gas pressure does not exceed 14ʺ (36 cm) water

column.

Examples of a qualified person include: licensed heating

personnel, authorized gas company personnel, and

authorized service personnel.

Failure to do so can result in death, explosion, or fire.

Typical rigid pipe connection

A combination of pipe fittings must be used to connect the range

to the existing gas line. Your connections may be different,

according to the supply line type, size and location.

1. Apply pipe-joint compound made for use with Propane gas to

all pipe thread connections.

2. Using a pipe wrench to tighten, connect the gas supply to the

range.

A. Gas pressure regulator

B. 90° elbow (must have 1/3"

[1.2 cm] male pipe thread)

C. Nipple

D. Union

E. Black iron pipe

F. Manual gas shutoff valve

G. 1/2" (1.3 cm) or 3/4" (1.9 cm)

gas pipe

H. Nipple

I. Union

J. 90° elbow

Typical flexible connection

1. Apply pipe-joint compound made for use with propane gas to

the smaller thread ends of the flexible connector adapters

(see B and G in the following illustration).

2. Attach one adapter to the gas pressure regulator and the other

adapter to the gas shut-off valve. Tighten both adapters.

3. Use a 15/16" (23.8 mm) combination wrench and channel lock

pliers to attach the flexible connector to the adapters. Check

that connector is not kinked.

A. Gas pressure regulator

B. Use pipe-joint compound.

C. Adapter (must have 1/3"

[12.7 mm] male pipe thread)

D. Flexible connector

E. Manual gas shutoff valve

F. 1/2" (12.7 mm) or 3/4"

(19.1 mm) gas pipe

G. Use pipe-joint compound.

H. Adapter

Complete Connection

1. Check that the gas pressure regulator shutoff valve is in the

“on” position.

A. Gas pressure regulator shut-off valve shown in the

“on” position

2. Open the manual shutoff valve in the gas supply line. The

valve is open when the handle is parallel to the gas pipe.

A. Closed valve

B. Open valve

3. Test all connections by brushing on an approved noncorrosive

leak-detection solution. If bubbles appear, a leak is indicated.

Correct any leak found.

4. Remove cooktop burner caps and bases from package

containing parts. Place the burner bases as indicated by the

following illustration for your model:

For 5-Burner Models: ZRGW3488R

A. Medium (Semi Rapid)

B. Large (Ultra Rapid)

C. Oval

D. Small (Auxiliary)

E. Large (Ultra Rapid)

5. Burner caps should be level when properly positioned. If

burner caps are not properly positioned, surface burners will

not light. Place burner grates over burners and caps.

A. Burner base

B. Burner cap

C. Burner grate

6. Place the burner caps on the appropriate burner bases.

IMPORTANT: The bottom of the small and medium caps are

different. Do not put the wrong size burner cap on the burner

base. Each round burner cap is marked with an AUX, SR, UR,

or ST to match with a letter on the burner base.

Small cap

(Auxiliary)

Medium cap (Semi

Rapid)

Large cap (Ultra

Rapid)

WARNING

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.

Do not remove ground prong.

Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

7. Plug into a grounded 3-prong outlet.

8. Slide range into final location, making sure the rear leveling

leg slides into the slot of the anti-tip bracket.

Level Range

Determine if you have AquaLift

✝

Technology or Steam Clean by

referring to the “Range Maintenance and Care” section.

For Ranges with AquaLift

®®

Technology or Steam

Clean:

1. Place level on the oven bottom as indicated in one of the two

figures below depending on the size of the level. Check with

the level: side to side and front to back.

2. If range is not level, pull range forward until rear leveling leg is

removed from the anti-tip bracket.

3. Follow the directions in Style 1 or Style 2, depending on the

style of drawer supplied with the range.

✝Aqualift

is a registered trademark of Whirlpool, U.S.A. Used with permission.

For Ranges without AquaLift

®®

Technology or

Steam Clean:

1. Place a standard flat rack in oven.

2. Place level on the rack and check levelness of the range, first

side to side; then front to back.

3. If range is not level, pull range forward until rear leveling leg is

removed from the anti-tip bracket.

4. Follow the directions in Style 1 or Style 2, depending on the

style of drawer supplied with the range.

Style 1: Ranges Equipped with a Storage Drawer:

Use a 1/4" (0.64 cm) drive ratchet, wrench or pliers to adjust

leveling legs up or down until the range is level. Push range back

into position. Check that rear leveling leg is engaged in the anti-tip

bracket.

Electronic Ignition System

Initial Lighting and Gas Flame Adjustments

Cooktop and oven burners use electronic igniters in place of

standing pilots. When the cooktop control knob is turned to the

“LITE” position, the system creates a spark to light the burner.

This sparking continues, as long as the control knob is turned to

“LITE.”

When the oven control is turned to the desired setting, sparking

occurs and ignites the gas.

Check Operation of Cooktop Burners

Standard Surface Burners

Push in and turn each control knob to the “LITE” position.

The flame should light within 4 seconds. The first time a burner is

lit, it may take longer than 4 seconds to light because of air in the

gas line.

If Burners Do Not Light Properly:

� Turn cooktop control knob to the “OFF” position.

� Check that the range is plugged in. Check that the circuit

breaker has not tripped or the household fuse has not blown.

� Check that the gas shutoff valves are set to the “open”

position.

� Check that burner caps are properly positioned on burner

bases.

A. Incorrect

B. Correct

Repeat start-up. If a burner does not light at this point, turn the

control knobs to the “OFF” position and contact your dealer or

authorized service company for assistance.

Power Failure

In case of prolonged power failure, the surface burners can be lit

manually. Hold a lit match near a burner, and turn knob

counterclockwise to LITE. After the burner lights, turn knob to

desired setting.

Adjust Flame Height

Adjust the height of top burner flames. The cooktop “low” burner

flame should be a steady blue flame approximately 1/4" (6.4 mm)

high.

A. Low flame

B. High flame

To adjust standard burner:

The flame can be adjusted using the adjustment screw in the

center of the valve stem. The valve stem is located directly

underneath the control knob.

If the “low” flame needs to be adjusted:

A. Control knob stem

B. Screwdriver

C. Pliers

1. Light 1 burner and turn to lowest setting.

2. Remove the control knob.

Hold the knob stem with a pair of pliers. Use a small flat blade

screwdriver to turn the screw located in the center of the

control knob stem until the flame is the proper size.

3. Replace the control knob.

4. Test the flame by turning the control from “LO” to “HI” checking

the flame at each setting.

5. Repeat the previous steps for each burner.

Check Operation of Oven Bake Burner

1. Remove the oven rack.

2. To remove the oven bottom: Remove 2 screws at the rear of

the oven bottom. Lift the rear of the oven bottom up and back

until the front of the panel is away from the front frame.

Remove from oven and place on a covered surface.

A. Screws

B. Oven bottom

3. You can check the burner flame by removing the flame

spreader or by using a mirror.

Remove flame spreader:

Remove 2 screws from the front tabs of the flame spreader.

Lift front of the flame spreader and pull forward to remove tabs

from rear of oven.

Using a mirror:

Insert a mirror to one side of the burner. Look into the mirror to

check flame.

A. Mirror

B. Flame spreader

C. Flame reflection

D. 2 screws

4. Push the BAKE pad.

5. Press the START pad.

The oven bake burner should light within 8 seconds. Under certain

conditions, it may take the burner up to 50 to 60 seconds to light.

Electronic igniters are used to light the bake and broil burners.

Refer to the Quick Start Guide and online Control Guide for proper

operation of the oven controls.

Adjust Oven Bake Burner Flame (if needed)

1. On models with a warming drawer, remove access cover plate

(1 screw) located at the back of the warming drawer

compartment.

2. Check the oven bake burner for proper flame.

This flame should have a 1/2" (1.3 cm) long inner cone of

bluish-green, with an outer mantle of dark blue, and should be

clean and soft in character. No yellow tips, blowing or lifting of

flame should occur.

3. If the oven bake flame needs to be adjusted, locate the air

shutter near the center rear of the range. Loosen the locking

screw and rotate the air shutter until the proper flame appears.

Tighten locking screw.

A. Locking screw

B. Air shutter

4. Push CANCEL/OFF when finished.

5. Reinstall flame spreader and oven bake burner cover.

Check Operation of Oven Broil Burner

1. Close the oven door.

2. Press the BROIL pad.

3. Press the START pad.

The oven burner should light within 8 seconds. Under certain

conditions, it may take the burner up to 50 to 60 seconds to light.

Refer to the Quick Start Guide and online Control Guide for proper

operation of the oven controls.

Adjust Oven Broil Burner Flame (if needed)

Look through oven window to check broil burner for proper flame.

This flame should have a 1/2" (1.3 cm) long inner cone of bluish-

green, with an outer mantle of dark blue, and should be clean and

soft in character. No yellow tips, blowing or lifting of flame should

be present.

If flame needs to be adjusted:

1. Loosen the lock screw on the air shutter located at the rear of

the broil burner.

2. Adjust the air shutter as needed.

3. Tighten lock screw.

A. Lock screw

B. Air shutter

4. Press CANCEL/OFF when finished.

Storage Drawer (on some models)

The storage drawer can be removed. Before removing, make sure

drawer is cool and empty.

To Remove:

1. Pull the storage drawer straight back to the drawer stop.

A. Drawer stop notch

2. Lift up the front of the drawer and pull the drawer out.

To Replace:

1. Lift up the front of the drawer and place the rear of the drawer

inside the range so that the drawer stop notch is behind the

drawer glide.

2. Lower the drawer so that the edge of the slide rail drops into

the slot in the drawer glide.

3. Slowly push the drawer into the range.

A. Engage drawer glide.

NOTE: When properly installed, the rear slides on the bottom

of the drawer will engage the base rails and the drawer will not

tip when items are placed in the drawer.

Oven Door

For normal range use, it is not suggested to remove the oven

door. However, if removal is necessary, make sure the oven is

OFF and cool. Then, follow these instructions. The oven door is

heavy.

To Remove:

1. Open oven door all the way.

2. Pinch the hinge latch between two fingers and pull forward.

Repeat on other side of oven door.

A. Hinge Latch

3. Close the oven door as far as it will shut.

4. Lift the oven door while holding both sides.

Continue to push the oven door closed and pull it away from

the oven door frame.

To Replace:

1. Insert both hanger arms into the door.

2. Open the oven door.

You should hear a click as the door is set into place.

3. Move the hinge levers back to the locked position. Check that

the door is free to open and close. If it is not, repeat the

removal and installation procedures.

Complete Installation

1. Check that all parts are now installed. If there is an extra part,

go back through the steps to see which step was skipped.

2. Check that you have all of your tools.

3. Dispose of/recycle all packaging materials.

4. Check that the range is level. See the “Level Range” section.

5. Use a mild solution of liquid household cleaner and warm

water to remove waxy residue caused by shipping material.

Dry thoroughly with a soft cloth. For more information, read

the “Range Maintenance and Care” section.

6. Read the Quick Start Guide and online Control Guide.

7. Turn on surface burners and oven. See the Quick Start Guide

and online Control Guide for specific instruction on range

operation.

If Range Does Not Operate, Check the Following:

� Household fuse is intact and tight; or circuit breaker has not

tripped.

� Range is plugged into a grounded 3-prong outlet.

� Gas pressure regulator shutoff valve is in the “on” position.

� Electrical supply is connected.

� See the online “Troubleshooting” section.

8. When the range has been on for 5 minutes, check for heat. If

the range is cold, turn off the range and check that the gas

supply line shut-off valve is open.

� If the gas supply line shut-off valve is closed, open it, and then

repeat the 5 minute test as outlined above.

� If the gas supply line shutoff valve is open, press the CANCEL

button on the oven control panel and contact a qualified

technician.

If You Need Assistance or Service:

Please reference the Quick Start Guide for contact information.

GAS CONVERSIONS

Gas conversions from Natural gas to propane gas or from

propane gas to Natural gas must be done by a qualified installer.

WARNING

Explosion Hazard

Use a new CSA International approved gas supply line.

Install a shut-off valve.

Securely tighten all gas connections.

If connected to propane, have a qualified person make

sure gas pressure does not exceed 14ʺ (36 cm) water

column.

Examples of a qualified person include: licensed heating

personnel, authorized gas company personnel, and

authorized service personnel.

Failure to do so can result in death, explosion, or fire.

WARNING:

This conversion kit shall be installed by a qualified

service agency in accordance with the manufacturer’s

instructions and all applicable codes and requirements

of the authority having jurisdiction. If the information in

these instructions is not followed exactly, a fire, an

explosion or production of carbon monoxide may result

causing property damage, personal injury or loss of life.

The qualified service agency is responsible for the

proper installation of this kit. The installation is not

proper and complete until the operation of the converted

appliance is checked as specified in the manufacturer’s

instructions supplied with the kit.

Propane Gas Conversion

WARNING

Tip Over Hazard

A child or adult can tip the range and be killed.

Install anti-tip bracket to floor or wall per installation

instructions.

Slide range back so rear range foot is engaged in the

slot of the anti-tip bracket.

Re-engage anti-tip bracket if range is moved.

Do not operate range without anti-tip bracket installed

and engaged.

Failure to follow these instructions can result in death or

serious burns to children and adults.

1. Turn manual shutoff valve to the closed position.

A. To range

B. Manual shut-off valve closed position

C. Gas supply line

2. Unplug range or disconnect power.

To Convert Gas Pressure Regulator (Natural gas

to Propane)

1. Remove the storage drawer, baking drawer. See the

“Remove/Replace Drawer”, “Storage Drawer” section.

2. Locate gas pressure regulator at rear of the drawer

compartment.

NOTE: On models with a warming drawer or baking drawer,

an access cover must be removed to access the gas pressure

regulator.

A. Gas pressure regulator

IMPORTANT: Do not remove the gas pressure regulator.

3. Remove plastic cover from gas pressure regulator cap.

3. Lift the rear of the oven bottom up and back until the front of

the panel is away from the front frame. Remove from oven

and set it aside on a covered surface.

A. Screws

B. Oven bottom

4. Remove 2 screws from the front tabs of the flame spreader.

Lift the front of the flame spreader and pull forward to remove

tabs from rear of oven and set it aside on a covered surface.

A. Screws

B. Flame spreader

5. Remove 2 screws from the bake burner.

6. Slide the front of the bake burner to the side to remove tab

from front of oven. Lift the back of the bake burner off the oven

orifice, and set the bake burner aside.

A. Screws

B. Bake burner

7. Use a 3/8" (1 cm) nut driver or combination wrench and turn

the Natural gas bake burner orifice spud counterclockwise to

remove. The spud will be stamped with a “49.”

8. Replace the “49” spud with a “57” spud. Install the Propane

gas bake burner orifice spud, turning it clockwise until snug.

IMPORTANT: Do not overtighten.

A. Orifice spud

9. Position the back of the bake burner over the oven orifice, and

slide the tab on front of the bake burner into the front of the

oven.

10. Reattach the bake burner with 2 screws.

11. Insert the tabs on the rear of the flame spreader into the rear

of the oven.

12. Reattach the front tabs of the flame spreader to the oven with

2 screws.

13. Position the front of the oven bottom panel toward the front

frame and lower the rear of the oven bottom panel into the

oven.

14. Reattach the oven bottom panel with 2 screws.

To Convert Oven Broil Burner (Natural Gas to

Propane Gas)

1. Remove the screw from the broil burner

2. Remove the flame spreader.

3. Remove the broil burner from the broil burner orifice hood.

NOTE: The broil burner will hang in the back of the oven while

changing the orifice hood.

A. Broil burner

B. Screws

C. Orifice hood

4. Use a 3/8" (1 cm) combination wrench and turn the Natural

gas broil burner orifice hood counterclockwise to remove. The

hood will be stamped with a “53.”

5. Replace the “53” hood with a “090” hood. Install the Propane

gas broiler burner orifice hood, turning it clockwise until snug.

IMPORTANT: Do not overtighten.

6. Place the broil burner on the broil burner orifice hood and

insert the broil burner ceramic igniter in the hole in the rear of

the oven.

A. Orifice hood

7. Position the broil burner against the top of the oven and attach

it with 2 screws.

8. Replace storage drawer. See the “Storage Drawer” section.

9. Replace the oven door if it has been removed. See the “Oven

Door” section.

10. Replace the oven racks

Complete Installation (Natural Gas to Propane

Gas)

1. Refer to the “Make Gas Connection” section for properly

connecting the range to the gas supply.

2. Refer to the “Electronic Ignition System” section for proper

burner ignition, operation and burner flame adjustments.

IMPORTANT: You may have to adjust the “LO” setting for

each cooktop burner.

Checking for proper cooktop, bake and broil burner flame is

very important. The small inner cone should have a very

distinct blue flame 1/4" (0.64 cm) to 1/2" (1.3 cm) long. The

outer cone is not as distinct as the inner cone. Propane gas

flames have a slightly yellow tip.

3. Refer to “Complete Installation” in the “Installation

Instructions” section of this manual to complete this

procedure.

NOTE: Make sure to save the orifices that have just been

replaced in the conversion.

Natural Gas Conversion

WARNING

Tip Over Hazard

A child or adult can tip the range and be killed.

Install anti-tip bracket to floor or wall per installation

instructions.

Slide range back so rear range foot is engaged in the

slot of the anti-tip bracket.

Re-engage anti-tip bracket if range is moved.

Do not operate range without anti-tip bracket installed

and engaged.

Failure to follow these instructions can result in death or

serious burns to children and adults.

1. Turn manual shutoff valve to the closed position.

A. To range

B. Manual shut-off valve closed position

C. Gas supply line

2. Unplug range or disconnect power.

To Convert Gas Pressure Regulator (Propane Gas

to Natural Gas)

1. Remove the storage drawer. See the Remove / Replace

Drawer, Storage Drawer section.

2. Locate gas pressure regulator at rear of the drawer

compartment.

NOTE: On models with a warming drawer or baking drawer,

an access cover must be removed to access the gas pressure

regulator.

A. Gas pressure regulator

IMPORTANT: Do not remove the gas pressure regulator.

3. Remove plastic cover from gas pressure regulator cap.

4. Turn gas pressure regulator cap counterclockwise with a 5/8"

(1.6 cm) combination wrench to remove.

NOTE: Do not remove the spring beneath the cap.

A. Plastic cover

B. Gas pressure regulator cap with hollow end facing

out

C. Gas pressure regulator cap with solid end facing out

D. Washer

E. Gas pressure regulator cap

5. Turn over the gas pressure regulator cap and reinstall on

regulator so that the solid end faces out and the marking

“↓NG” is facing the direction shown in the above drawing.

6. Replace plastic cover over gas pressure regulator cap.

To Convert Surface Burners (Propane Gas to

Natural Gas)

1. Remove burner cap.

2. Remove the burner base.

A. Burner cap

B. Burner base

C. Alignment pins

D. Igniter electrode

E. Gas tube opening

Large Burner

Burner cap

B. Burner base

3. Apply masking tape to the end of a 9/32" (7 mm) nut driver to

help hold the gas orifice spud in the nut driver while changing

it. Press nut driver down onto the gas orifice spud and remove

by turning it counterclockwise and lifting out. Set gas orifice

spud aside.

A. Igniter electrode

B. Orifice spud

C. Orifice spud holder

D. Screws

4. Gas orifice spuds are stamped with a number on the side.

Replace the propane gas orifice spud with the correct Natural

gas orifice spud.

Stamped

number

Refer to the following chart for the correct Natural gas orifice spud

placement.

Natural Gas Orifice Spud Chart

Burner Rating Size (mm) ID Number

18,000 BTU 2.00 200AM

17,000 BTU 1.96 196AM

15,000 BTU 1.80 180AM

9,500 BTU 1.40 140AM

8,000 BTU 1.30 130AM

5,000 BTU 1.00 100AM

NOTE: Refer to the model/serial/rating plate located on the oven

frame behind the top right-hand side of the oven door for proper

sizing of spuds for each burner location.

5. Place propane gas orifice spuds in the orifice spud bag.

IMPORTANT: Keep the propane gas orifice spuds in case of

reinstallation with propane gas.

6. Replace the burner base using both screws.

7. Replace burner cap.

8. Repeat steps 1 through 7 for the remaining burners.

To Convert Oven Bake Burner (Propane Gas to

Natural Gas)

1. Remove the oven racks.

2. Remove 2 screws at the rear of the oven bottom.

4. Replace the “090” hood with a “53” hood. Install the Natural

gas broiler burner orifice hood, turning it clockwise until snug.

IMPORTANT: Do not overtighten.

A. Orifice hood

5. Place the broil burner on the broil burner orifice hood and

insert the broil burner ceramic igniter in the hole in the rear of

the oven.

6. Position the broil burner against the top of the oven and attach

it with 2 screws.

7. Replace storage drawer. See the “Storage Drawer” section.

8. Replace the oven door. See the “Oven Door” section.

9. Replace the oven racks.

Complete Installation (Propane Gas to Natural

Gas)

1. Refer to the “Make Gas Connection” section for properly

connecting the range to the gas supply.

2. Refer to the “Electronic Ignition System” section for proper

burner ignition, operation and burner flame adjustments.

IMPORTANT: You may have to adjust the “LO” setting for

each cooktop burner.

Checking for proper cooktop, bake and broil burner flame is

very important. Natural gas flames do not have yellow tips.

3. Refer to “Complete Installation” in the “Installation

Instructions” section of this manual to complete this

procedure.

NOTE: Make sure to save the orifices that have just been

replaced in the conversion.

Moving the Range

WARNING

Tip Over Hazard

A child or adult can tip the range and be killed.

Install anti-tip bracket to floor or wall per installation

instructions.

Slide range back so rear range foot is engaged in the

slot of the anti-tip bracket.

Re-engage anti-tip bracket if range is moved.

Do not operate range without anti-tip bracket installed

and engaged.

Failure to follow these instructions can result in death or

serious burns to children and adults.

When moving range, slide range onto cardboard or hardboard to

avoid damaging the floor covering.

If removing the range is necessary for cleaning or maintenance:

For power supply cord-connected ranges:

1. Slide range forward.

2. Turn manual shutoff valve to the closed position.

3. Unplug the power supply cord.

4. Disconnect the gas supply tubing.

5. Complete cleaning or maintenance.

6. Reconnect the gas supply tubing.

7. Open the manual shutoff valve in the gas supply line.

8. Plug in power supply cord.

9. Slide range back so rear range foot is under anti-tip bracket.

A. Anti-Tip Bracket

B. Range Foot

10. Refer to the “Verify Anti-Tip Bracket Is Installed and Engaged”

section to verify engagement.

11. Check that range is level.

SEGURIDAD DE LA ESTUFA

ADVERTENCIA: Si no sigue al pie de la letra la información en estas

instrucciones, se puede producir un incendio o una explosión, lo que causaría daños a la

propiedad, lesiones personales o la muerte.

− No almacene ni use gasolina u otros vapores y líquidos inflamables cerca de este ni

ningún otro electrodoméstico.

− QUÉ DEBE HACER SI SIENTE OLOR A GAS

• No intente encender ningún electrodoméstico.

• No toque ningún interruptor eléctrico.

• No use ningún teléfono en su edificio.

• Llame inmediatamente a su proveedor de gas desde el teléfono de un vecino. Siga las

instrucciones de su proveedor de gas.

• Si no se puede comunicar con el proveedor de gas, llame a los bomberos.

− La instalación y el servicio deben ser realizados por un instalador competente, una

agencia de servicios o el proveedor de gas.

ADVERTENCIA:

Nunca deje la sección de cocción superior de este electrodoméstico sin supervisión.

• No seguir esta advertencia, puede dar como resultado fuego, explosión o quemaduras

que pueden causar daño a la propiedad, lesiones personales o la muerte.

• Si se produce un incendio, manténgase alejado del electrodoméstico y llame

inmediatamente al departamento de bomberos.

NO INTENTE EXTINGUIR UN FUEGO DE ACEITE/GRASA CON AGUA.

La estufa no se volteará durante el uso normal. Sin embargo, la estufa se puede voltear si aplica mucha fuerza o peso sobre la puerta

abierta sin tener el soporte antivuelco sujeto al piso adecuadamente.

ADVERTENCIA

Peligro de vuelco

Un niño o un adulto puede volcar accidentalmente la estufa y resultar muerto.

Instale el soporte antivuelco fijado al piso o a la pared según las instrucciones de instalación.

Deslice la estufa hacia atrás de modo que la pata trasera quede enganchada en la ranura del

soporte antivuelco.

Si traslada de lugar la estufa, vuelva a asegurar el soporte antivuelco.

No ponga a funcionar la estufa sin tener el soporte antivuelco instalado y asegurado.

No seguir estas instrucciones puede ocasionar la muerte o quemaduras graves en niños y

adultos.

Para verificar que el soporte anti-vuelco esté instalado y asegurado:

• Deslice la estufa hacia adelante.

• Verifique que el soporte anti-vuelco esté bien sujeto al piso o a la pared.

• Deslice la estufa de modo tal que la pata trasera quede debajo del soporte anti-vuelco.

• Consulte las instrucciones de instalación para ver más detalles.

ADVERTENCIA: Las pérdidas de gas no siempre se pueden detectar por el olfato.

Los proveedores de gas recomiendan usar un detector de gas aprobado por UL (Laboratorio de normalización) o CSA (Asociación

canadiense de seguridad).

Para obtener más información, póngase en contacto con su proveedor de gas.

Si se detecta una fuga de gas, siga las instrucciones de "Pasos que usted debe seguir si huele a gas”.

Su seguridad y la de los demás son muy importantes.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre

todos los mensajes de seguridad.

Este es el símbolo de advertencia de seguridad.

Este símbolo le llama la atención sobre peligros potenciales que pueden ocasionar la muerte o una lesión a usted

y a los demás.

Todos los mensajes de seguridad irán a continuación del símbolo de advertencia de seguridad y de la palabra

“PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

PELIGRO

Usted puede morir o sufrir una lesión grave si no sigue

de inmediato las instrucciones.

ADVERTENCIA

Si no sigue las instrucciones, puede morir o sufrir una

lesión grave.

Todos los mensajes de seguridad le dirán cuál es el peligro potencial, cómo reducir las posibilidades de sufrir una lesión y lo que

puede suceder si no se siguen las instrucciones.

IMPORTANTE: no instale un sistema de ventilación que sople aire hacia abajo dirigido hacia este aparato de cocción a gas. Este

tipo de sistema de ventilación puede ocasionar problemas de encendido y combustión con este aparato de cocción a gas, lo que

puede resultar en heridas a personas o en un funcionamiento no deseado del aparato.

En el estado de Massachusetts se aplican las siguientes instrucciones de instalación:

� Las instalaciones y reparaciones deben realizarse con un contratista, plomero o fontanero calificado o autorizado por el estado

de Massachusetts.

� Dispositivos de cierre aceptables: las llaves de gas y las válvulas de bola instaladas para el uso deben estar en la lista.

� Si se usa un conector de gas flexible, no debe exceder de los 4 pies (121.9 cm).

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

ADVERTENCIA: Para reducir el riesgo de incendio, choque eléctrico o lesiones personales al usar el electrodoméstico, siga

precauciones básicas, entre ellas las siguientes:

�

ADVERTENCIA: PARA REDUCIR EL RIESGO DE

VUELCO DE LA ESTUFA, LA MISMA DEBE

ASEGURARSE CON LA INSTALACIÓN ADECUADA DE

DISPOSITIVOS ANTIVUELCO. PARA VERIFICAR SI LOS

DISPOSITIVOS ESTÁN INSTALADOS

ADECUADAMENTE, DESLICE LA ESTUFA HACIA

ADELANTE, REVISE QUE EL SOPORTE ANTIVUELCO

ESTÉ BIEN SUJETO AL PISO O A LA PARED Y DESLICE

LA ESTUFA HACIA ATRÁS DE MODO QUE LA PATA

TRASERA QUEDE DEBAJO DEL SOPORTE

ANTIVUELCO.

ADVERTENCIA

NUNCA use este electrodoméstico como calefactor de

ambientes para calentar o entibiar la habitación. El hacerlo

puede causar intoxicación por monóxido de carbono y

sobrecalentamiento del horno.

ADVERTENCIA

NUNCA cubra ranuras, orificios o pasajes en la parte inferior

del horno ni cubra una parrilla entera con materiales tales

como papel de aluminio. El hacerlo bloquea el flujo de aire en

el horno y puede causar intoxicación por monóxido de

carbono. Los forros de papel de aluminio también pueden

atrapar el calor y provocar un riesgo de incendio.

�

ADVERTENCIA: Peligro de incendio: No guarde

artículos en las superficies de cocción. Nunca deje nada en

la superficie cuando no esté atendida y no esté en uso.

Nunca coloque artículos inflamables o de plástico en o

cerca de la superficie.

�

PRECAUCIÓN: No almacene artículos que interesen a

los niños en los armarios que estén encima de un

electrodoméstico o en el soporte de un electrodoméstico; al

trepar los niños encima del electrodoméstico para alcanzar

algún objeto, podrían sufrir una lesión grave.

� No deje a los niños solos. No se debe dejar a los niños sin

supervisión en el área donde el electrodoméstico esté en

uso. Jamás se les debe permitir que se sienten ni se paren

en parte alguna del electrodoméstico.

� Use ropa apropiada: nunca debe ponerse ropa holgada o

que quede colgando mientras esté usando el

electrodoméstico.

� Servicio del usuario: no repare ni reemplace pieza alguna

del electrodoméstico a menos que se recomiende

específicamente en el manual. Cualquier otro servicio se

debe dejar en las manos de un técnico competente.

� Almacenaje en o sobre el electrodoméstico: los materiales

inflamables no deben almacenarse en el horno o cerca de

las unidades exteriores.

� Este electrodoméstico no ha sido diseñado para almacenar

objetos.

� No use agua en incendios provocados por grasa: el

incendio o la llama o use un extinguidor de tipo espuma o

químico seco.

� Use solo agarradores de ollas que estén secos. Los

agarradores de ollas húmedos o mojados en las superficies

calientes pueden ocasionar quemaduras por vapor. No

deje que el agarrador toque los elementos calefactores

calientes. No use una toalla ni otros paños voluminosos.

� Nunca deje sin supervisión las unidades exteriores a fuego

alto. Los aceites de cocina y las grasas animales son

inflamables, los derrames por ebullición ocasionan humo y

las salpicaduras grasosas pueden incendiarse.

� Utensilios de cocina vidriados: solo algunos tipos de

utensilios de vidrio, vitrocerámica, cerámica, loza de barro

u otros utensilios vidriados son adecuados para uso en la

superficie de cocción sin que se rompan debido a cambios

repentinos de temperatura.

�

Los mangos de los utensilios deben colocarse hacia

adentro y no deben extenderse hasta las unidades

exteriores adyacentes – Para reducir riesgos de

quemaduras, incendio de materiales inflamables y

salpicaduras debido a contacto accidental con el utensilio,

el mango del utensilio debe colocarse hacia adentro y no

debe extenderse hasta las unidades exteriores

adyacentes.

Desconecte el suministro eléctrico antes de realizar el

servicio.

� Este electrodoméstico está equipado con un enchufe de

puesta a tierra de tres terminales para protegerlo contra el

peligro de choque eléctrico, y deberá enchufarse

directamente en un contacto debidamente puesto a tierra.

No corte ni quite la terminal de puesta a tierra de este

enchufe.

� Instalación correcta: El electrodoméstico, cuando se

instale, deberá ser conectado a tierra de acuerdo con los

códigos locales, o en la ausencia de códigos locales, con el

Código nacional eléctrico (National Electrical Code),

ANSI/NFPA 70 o el Código canadiense de electricidad

(Canadian Electrical Code), CSA C22.1-02. En Canadá, el

electrodoméstico se debe conectar a tierra de acuerdo con

el Código Canadiense de Electricidad. Cerciórese de que la

instalación y puesta a tierra del electrodoméstico sean

efectuadas adecuadamente por un técnico calificado.

� Pueden ocasionarse lesiones por el uso indebido de las

puertas o cajones del electrodoméstico, como puede ser

pisar, apoyarse o sentarse sobre las puertas o cajones.

� Mantenimiento: mantenga el área de la estufa limpia y libre

de materiales combustibles, gasolina y otros vapores y

líquidos inflamables.

� Deberá ajustarse el tamaño de la llama del quemador

superior de modo que no se extienda más allá del borde

del

recipiente de cocción. Esta instrucción se basa en

consideraciones de seguridad.

� No use piezas de repuesto que no hayan sido

recomendadas por el fabricante (por ejemplo, piezas

hechas en casa con una impresora 3D).

� Limpie la superficie de cocción con cuidado – Si

usa una

esponja o un paño mojado para limpiar los derrames en el

área de cocción caliente, tenga cuidado para evitar

quemaduras por vapor. Algunos productos de limpieza

pueden producir gases nocivos al ser aplicados en una

superficie caliente.

� Tenga cuidado al abrir la puerta: deje que salga el aire

caliente o el vapor antes de quitar o volver a colocar

alimentos.

� No ponga a calentar recipientes de alimentos cerrados: la

acumulación de presión puede hacer que el recipiente

explote y ocasione lesiones.

CONSERVE ESTAS INSTRUCCIONES

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

� Mantenga los ductos de ventilación del horno sin

obstrucciones.

� NO TOQUE LOS ELEMENTOS CALEFACTORES NI LAS

SUPERFICIES INTERIORES DEL HORNO. Los elementos

calefactores podrían estar calientes, aun si están de color

oscuro. Las superficies interiores de un horno se calientan

lo suficiente como para causar quemaduras. Durante y

después del uso, no toque, ni deje que la ropa u otros

materiales inflamables entren en contacto con los

elementos de calentamiento o las superficies interiores del

horno hasta que hayan tenido tiempo suficiente para

enfriarse. Otras superficies del electrodoméstico pueden

calentarse lo suficiente como para causar quemaduras:

entre esas superficies están los orificios de ventilación del

horno y las superficies cercanas a esos orificios, las

puertas del horno y las ventanas de las puertas del horno.

� Se debe tener cuidado para evitar que el papel aluminio y

las sondas para carne entren en contacto con los

elementos calefactores.

Para las estufas con autolimpieza:

� PRECAUCIÓN: NO DEJE ALIMENTOS O UTENSILIOS

PARA COCINAR, ETC., EN EL HORNO DURANTE EL

MODO DE FUNCIONAMIENTO AUTOLIMPIEZA

PIROLÍTICA.

� No limpie la junta de la puerta: la junta de la puerta es

esencial para un cierre hermético. Deberá tenerse cuidado

de no frotar, dañar ni mover la junta.

� No use limpiadores para horno: no deberá usarse ningún

limpiador para horno comercial ni revestimiento protector

para hornos de ninguna clase dentro ni alrededor de

ninguna parte del horno.

� Limpie solamente las partes que figuran en el manual.

� Antes de hacer la autolimpieza del horno: quite la charola

para asar a la parrilla y otros utensilios. Limpie todos los

derrames excesivos antes de iniciar el ciclo de limpieza.

Para unidades con campana de ventilación:

� Limpie las campanas de ventilación con frecuencia: no se

debe dejar que la grasa se acumule en la campana o en el

filtro.

� Al flamear los alimentos debajo de la campana, encienda el

ventilador.

Para estufas y hornos inteligentes habilitados

� Operación remota: este electrodoméstico es configurable

para autorizar la operación remota en cualquier momento.

No almacene materiales inflamables o artículos sensibles a

la temperatura en el interior, en o cerca de la superficie del

electrodoméstico.

GUARDE ESTAS INSTRUCCIONES

MANTENIMIENTO Y CUIDADO DE

LA ESTUFA

Limpieza general

IMPORTANTE: antes de la limpieza, asegúrese de que todos los

controles estén APAGADOS y que el horno y la superficie de

cocción estén fríos. Siempre siga las instrucciones de las

etiquetas de los productos de limpieza.

En primer lugar, se sugiere el empleo de jabón, agua y una

esponja o paño suave, salvo que se indique lo contrario.

SUPERFICIES EXTERIORES DE ESMALTE DE PORCELANA

(en algunos modelos)

Los derrames de alimentos que contienen ácidos, como vinagre y

tomate, deben limpiarse apenas se enfríe por completo la estufa.

Esos derrames pueden afectar el acabado.

Método de limpieza:

� Limpiavidrios limpiador líquido suave o estropajo no abrasivo:

Limpie cuidadosamente alrededor de la placa con el número

de modelo/serie/clasificación porque el fregado puede borrar

los números.

� Affresh

✝

para Cocina y Electrodomésticos, Número de Pieza

W10355010 (no se incluye):

Para obtener información sobre pedidos, consulte la Guía de

inicio rápido.

ACERO INOXIDABLE (en algunos modelos)

NOTA: Para evitar daños a las superficies de acero inoxidable, no

use estropajos precargados con jabón, productos de limpieza

abrasivos, limpiador para superficies de cocción, estropajos de

lana de acero, paños de lavar ásperos o toallas de papel

abrasivas. Se podrían producir daños en las superficies de acero

inoxidable, incluso aunque solo se usen una vez o de forma

limitada.

Método de limpieza:

� Frote en la dirección de la veta para evitar daños.

� Limpiador para acero inoxidable Affresh

, número de

referencia W10355016 (no se incluye):

Para obtener información sobre pedidos, consulte la Guía de

inicio rápido.

PINTURA METÁLICA (en algunos modelos)

No use productos de limpieza abrasivos, limpiadores con

blanqueador, removedores de óxido, amoníaco ni hidróxido de

sodio (lejía), ya que se pueden manchar las superficies pintadas.

TAPAS Y REJILLAS CON REVESTIMIENTO DE PORCELANA

Los derrames de alimentos que contienen ácidos, como vinagre y

tomate, deben limpiarse apenas la superficie de cocción, las

rejillas y las tapas estén frías. Esos derrames pueden afectar el

acabado.

Para evitar las desportilladuras, no golpee las rejillas y las tapas

una contra la otra ni contra superficies duras como utensilios de

cocina de hierro fundido.

No vuelva a armar las tapas sobre los quemadores mientras

estén mojadas. No limpiar durante el ciclo de autolimpieza.

Método de limpieza:

� Estropajo plástico no abrasivo y limpiador abrasivo suave:

Limpie la superficie de cocción, las rejillas y las tapas en

cuanto se hayan enfriado.

� Lavavajillas (solo las rejillas, no las tapas):

Use el ciclo más potente. Los restos de alimentos cocidos se

deben poner en remojo o fregar antes de llevarlos a la

lavavajillas.

Si bien las rejillas de los quemadores son duraderas, pueden

perder el brillo y/o decolorarse si se lavan en la lavavajillas.

� Limpiador para rejillas a gas y bandejas de goteo, número de

referencia 31617 (no incluido):

Para obtener información sobre pedidos, consulte la Guía de

inicio rápido.

QUEMADORES DE SUPERFICIE

Los derrames de alimentos que contienen ácidos, como vinagre y

tomate, deben limpiarse apenas la superficie de cocción, las

rejillas y las tapas estén frías. Esos derrames pueden afectar el

acabado.

Para evitar las desportilladuras, no golpee las rejillas y las tapas

una contra la otra ni contra superficies duras como utensilios de

cocina de hierro fundido.

No vuelva a armar las tapas sobre los quemadores mientras

estén mojadas.

No limpiar durante el ciclo de autolimpieza.

No lavar en lavavajillas.

Método de limpieza:

� Estropajo plástico no abrasivo y limpiador abrasivo suave:

Limpie la superficie de cocción, las rejillas, los quemadores y

las tapas en cuanto se hayan enfriado.

� Limpiador para rejilla a gas y bandeja de goteo (no incluido).

CONTROLES DE LA SUPERFICIE DE COCCIÓN

Para evitar daños en los controles de la superficie de cocción, no

use lana de acero, productos de limpieza abrasivos ni productos

de limpieza para hornos.

Para evitar daños, no remoje las perillas. Cuando vuelva a

colocar las perillas, asegúrese de que estén en la posición de Off

(Apagado).

En algunos modelos, no retire los sellos que hay debajo de las

perillas.

Método de limpieza:

� Agua y jabón: Tire de las perillas en sentido recto para

retirarlas del panel de control.

PANEL DE CONTROL Y EXTERIOR DE LA PUERTA DEL

HORNO

Para evitar daños en el panel de control, no use productos de

limpieza abrasivos, estropajos de lana de acero, paños de lavar

ásperos ni toallas de papel abrasivas.

Método de limpieza:

� Limpiavidrios y un paño o una esponja suave: Aplique el

limpiavidrios en una esponja o paño suave, no directamente

sobre el panel.

� Affresh

para cocina y electrodomésticos, número de pieza

W10355010 (no se incluye):

Para obtener información sobre pedidos, consulte la Guía de

inicio rápido.

✝affresh

es una marca registrada de Whirlpool, U.S.A. Se usa con autorización.

PARRILLAS DEL HORNO

Método de limpieza:

� Estropajo de lana de acero.

� Para las parrillas que se han decolorado y que no se deslizan

con facilidad, la aplicación de una capa delgada de aceite

vegetal a las guías de la parrilla hará que se deslicen con más

facilidad.

� Lavavajillas (solo para el depósito de agua de la parrilla de

vapor, no las demás parrillas): Si bien el depósito de agua es

resistente, puede perder el brillo y/o cambiar de color si se lo

lava en lavavajillas

CAJÓN DE ALMACENAMIENTO (en algunos modelos)

Verifique que el cajón de almacenamiento esté frío y vacío antes

de limpiarlo.

Método de limpieza:

� Detergente suave

CAVIDAD DEL HORNO

No use productos de limpieza para hornos.

Los derrames de alimentos deben limpiarse cuando el horno se

enfría. A altas temperaturas, los alimentos reaccionan con la

porcelana. Esto puede dar lugar a manchas, marcas, picaduras o

manchas blancas tenues.

Método de limpieza:

� Ciclo de autolimpieza: Consulte primero la sección “Ciclo de

autolimpieza” o “Ciclo de limpieza”.

Ciclo de autolimpieza

ADVERTENCIA

Peligro de quemaduras

No toque el horno durante el ciclo de Autolimpieza.

Mantenga a los niños lejos del horno durante el ciclo de

Autolimpieza.

No seguir estas instrucciones podría ocasionar

quemaduras.

IMPORTANTE: La salud de algunos pájaros es sumamente

sensible a los gases emanados durante el ciclo de autolimpieza.

La exposición a las emanaciones puede ocasionar la muerte de

ciertas aves. Siempre traslade las aves a otra habitación cerrada

y bien ventilada.

Mantenga la cocina bien ventilada durante el ciclo de

autolimpieza; esto ayudará a que haya menos calor, olores y

humo.

No bloquee las ventilaciones del horno durante el ciclo de

autolimpieza. El aire debe moverse con libertad. En función de su

modelo, consulte “Ventilación del horno” o “Ventilaciones del

horno” en su Guía de inicio rápido.

No limpie, frote, dañe ni mueva la junta de la puerta del horno.

Prepare la estufa

� Retire la charola para asar, la parrilla, los utensilios de cocina

y los de hornear, todos los utensilios de cocción, las parrillas

del horno, el papel de aluminio y, en algunos modelos, la

sonda de temperatura del horno.

� Use un paño húmedo para limpiar el borde interior de la puerta

y el área de 1

" (3,8 cm) alrededor del marco de la cavidad

interna del horno, con cuidado de no mover ni doblar la junta.

� Limpie cualquier suciedad que esté suelta para reducir el

humo y evitar daños. A altas temperaturas, los alimentos

reaccionan con la porcelana. Esto puede dar lugar a manchas,

marcas, picaduras o manchas blancas tenues. Esto no

afectará los resultados de la cocción.

� Retire los objetos de plástico de la superficie de cocción, ya

que pueden derretirse.

� Saque todos los objetos del cajón de almacenamiento.

Funcionamiento del ciclo

IMPORTANTE: Si la porcelana se calienta o se enfría sobre el

acero en el horno, se puede producir cambio de color, pérdida de

brillo, pequeñas fisuras y sonidos de estallido.

Antes de la autolimpieza, asegúrese de que la puerta esté

completamente cerrada; de lo contrario, no se bloqueará ni

comenzará el ciclo de autolimpieza.

El ciclo de autolimpieza usa temperaturas muy altas que queman

la suciedad, convirtiéndola en ceniza.

Una vez que se haya enfriado el horno por completo, quite las

cenizas con un paño húmedo. Para evitar la rotura del vidrio, no le

aplique un paño húmedo y frío al vidrio interior de la puerta antes

de que se haya enfriado por completo.

Para detener el ciclo de autolimpieza en cualquier momento,

presione la tecla Cancel (Cancelar). Si la temperatura es

demasiado alta, la puerta del horno permanecerá bloqueada y

aparecerán en la pantalla “cool” (enfriamiento) y “(símbolo de

bloqueo”. El ventilador de enfriamiento puede continuar

funcionando.

Cuando aparece la luz indicadora de “DOOR LOCK” (Bloqueo de

puerta) en la pantalla, no se puede abrir la puerta del horno. Para

evitar daños a la puerta, no la fuerce para abrirla si aparece la luz

indicadora de “DOOR LOCK” (Bloqueo de puerta) en la pantalla.

Una vez que se haya alcanzado la temperatura para la limpieza,

el control electrónico requiere que transcurran 12 horas antes de

poder comenzar otro ciclo de autolimpieza.

La luz del horno no funcionará durante el ciclo de autolimpieza.

Control electrónico del horno con tiempo de

limpieza ajustable (en algunos modelos)

El ciclo de autolimpieza puede ajustarse entre 2 horas y

30 minutos y 4 horas y 30 minutos en incrementos de

15 o 30 minutos. Los tiempos de limpieza sugeridos son de

2 horas y 30 minutos para suciedad ligera y de 4 horas y 30

minutos para suciedad intensa. Los últimos 30 minutos del ciclo

son para el enfriamiento.

Para usar la autolimpieza:

1. Presione SELF CLEAN (Autolimpieza).

2. Presione las teclas de flecha “+” o “-” de Temp/Time

(Temperatura/Tiempo) para ingresar el tiempo deseado para

el ciclo de autolimpieza.

3. Presione START (Inicio).

Las puertas de los hornos se bloquearán automáticamente.

Aparecerán en la pantalla las luces indicadoras de DOOR

LOCKED (Puerta bloqueada) y CLEAN (Limpiar). También

aparecerá en la pantalla el tiempo restante.

4. Cuando se haya terminado el ciclo de autolimpieza y el horno

se enfríe, se apagarán las luces indicadoras de DOOR

LOCKED (Puerta bloqueada) y CLEAN (Limpiar).

5. Una vez que se haya enfriado el horno por completo, quite las

cenizas con un paño húmedo.

Para salir del ciclo de limpieza antes de que se complete,

presione CANCEL (Cancelar). La puerta se desbloqueará una

vez que se enfríe el horno.

INSTRUCCIONES DE

INSTALACIÓN

REQUISITOS

Herramientas y piezas

Reúna las herramientas y las piezas necesarias antes de

comenzar la instalación. Lea y siga las instrucciones provistas

con cualquiera de las herramientas detalladas aquí.

Herramientas necesarias

� Cinta métrica

� Destornillador de cabeza

plana

� Destornillador Phillips

� Destornillador de cabeza

plana de 1/8"

� Nivel

� Taladro manual o eléctrico

� Martillo

� Llave o pinzas

� Llave para tubería

� Llave de combinación de

15/16"

� Trinquete de accionamiento

de 1/4"

� Llave para tuercas de 3/8"

� Broca de 1/8" (para pisos

de madera)

� Marcador o lápiz

� Compuesto para unión de

tuberías resistente a gas

propano

� Solución para detectar

fugas no corrosiva

� Broca de taladro para

mampostería de 3/16"

(para pisos de hormigón/

cerámica)

(Para estufas deslizables/

con control frontal)

Para las conversiones a

gas natural/propano

� Llave de combinación de

3/8"

� Llave de combinación de

1/2"

� Llave de combinación de

5/8"

� Llave para tuercas de 9/32"

� Quadrex

✝

o destornillador

Phillips

� Cinta adhesiva protectora

� Llave para tuercas de 3/8"

(Para estufas deslizables/

con control frontal)

Piezas suministradas

Verifique que todas las piezas estén incluidas.

A. Soporte antivuelco

B. Tornillos n.º 12 x 1

" (4,1 cm) (2)

El soporte antivuelco debe estar montado firmemente al piso o a

la pared. Según el espesor del piso, es posible que sea necesario

utilizar tornillos más largos para sujetar el soporte al piso.

Piezas necesarias

Verifique los códigos locales y consulte con el proveedor de gas.

Verifique el suministro de gas y el suministro eléctrico existentes.

Consulte las secciones “Requisitos eléctricos” y “Requisitos del

suministro de gas”.

NOTA: Asegúrese de comprar únicamente piezas y accesorios

Whirlpool certificados de fábrica para su electrodoméstico. Su

instalación puede requerir piezas adicionales. Para pedirlas,

consulte la información de contacto que figura en la Guía rápida

para comenzar.

Requisitos de ubicación

IMPORTANTE: Respete todas las normativas y reglamentos

vigentes. No obstruya el flujo de aire para la combustión y la

ventilación.

� Es responsabilidad del instalador cumplir con los espacios de

instalación especificados en la placa que indica modelo/serie/

valores nominales. La placa que indica modelo/serie/valores

nominales está detrás de la puerta del horno, en la parte

superior del lado derecho/izquierdo del marco del horno.

� La estufa debe ubicarse en un lugar conveniente para su uso.

� Las instalaciones empotradas deben dejar completamente

encerrados los lados y la parte posterior de la estufa.

� Todas las aberturas en la pared o en el piso en donde se

instalará la estufa deben estar selladas.

� Deben usarse las dimensiones de la abertura del gabinete que

se muestran. Las dimensiones proporcionadas son los

espacios mínimos.

� Debe instalarse el soporte antivuelco. Para instalar el soporte

antivuelco enviado con la estufa, consulte la sección

“Instalación del soporte antivuelco”.

� Se requiere un suministro eléctrico con conexión a tierra.

Consulte la sección “Requisitos eléctricos”.

� Debe haber una conexión adecuada de suministro de gas.

Consulte la sección “Requisitos del suministro de gas”.

� Póngase en contacto con un instalador de revestimiento de

pisos calificado para verificar que el revestimiento del piso

pueda soportar por lo menos 200 °F (93 °C).

� Use una almohadilla aislante o una madera laminada de 1/4"

(6,4 mm) debajo de la estufa si la va a instalar sobre una

alfombra.

IMPORTANTE: Para evitar daños a los gabinetes, consulte al

constructor o al distribuidor de los gabinetes para asegurarse de

que los materiales empleados no cambien de color, no se

desprenda el laminado ni sufran ningún otro tipo de daño. Este

horno fue diseñado de acuerdo con los requisitos de UL y CSA

International y cumple con las temperaturas máximas permitidas

para gabinetes de madera de 194 °F (90 °C).

✝Quadrex

es una marca registrada de NLW Holdings, Inc.

Requisitos de instalación adicionales para casas

rodantes

La instalación de esta estufa debe ajustarse a la Norma para la

construcción y la seguridad de casas fabricadas, título 24 CFR,

parte 3280 (antes, Norma federal para la construcción y la

seguridad de casas rodantes, título 24, HUD parte 280). Cuando

no sea aplicable esa norma, use la Norma para instalaciones en

casas fabricadas, ANSI A225.1/NFPA 501A u obedezca los

códigos locales. En Canadá, la instalación de esta estufa debe

hacerse conforme con las normas vigentes de CAN/CSA-Z240.1-

su edición más reciente, o con los códigos locales.

Las instalaciones en casas rodantes requieren lo siguiente:

� Cuando se instale esta estufa en una casa rodante, deberá

asegurarse según las instrucciones de este documento.

Dimensiones del gabinete

Las dimensiones de abertura del gabinete que se muestran son

para una profundidad de mostrador de 25" (64,0 cm), una

profundidad del gabinete de la base de 24" (61,0 cm) y una altura

del mostrador de 36" (91,4).

IMPORTANTE: Si va a instalar una campana de estufa o una

combinación de microondas y campana sobre la superficie de

cocción, siga las instrucciones de instalación incluidas con la

campana para estufa o la combinación de microondas y campana

para las medidas de espacio sobre la superficie de cocción.

A. Para ver el espacio mínimo hasta la parte superior de la superficie de

cocción, consulte la NOTA*.

B. 13" (33 cm) profundidad máx. del gabinete superior

C. 30" (76,2 cm) ancho mínimo de apertura

D. 18" (45,7 cm) distancia del gabinete lateral superior al mostrador

E. 30" (76,2 cm) ancho mínimo de apertura

F. Se recomiendan las áreas sombreadas para la instalación de tubería

de gas rígida.

G. 4

" (11,4 cm)

H. 8" (20,3 cm)

I. 17" (43,2 cm)

J. 2" (5,1 cm)

K. 4

⁄

" (11,4 cm)

L. 3" (7,6 cm) espacio mín. desde ambos lados de la estufa hasta la

pared lateral u otro material combustible.

M. Tomacorriente con conexión a tierra

N. La puerta o las bisagras del gabinete no deben extenderse dentro del

área del recorte.

* NOTA: 24" (61,0 cm) como mínimo cuando la base del gabinete

de madera o de metal esté protegida por madera moldeada

retardante de llama de al menos 1/4" (6,35 mm), cubierta con una

lámina de acero no inferior a N.° 28 MSG, acero inoxidable de

0,015" (0,4 mm), aluminio de 0,024" (0,6 mm) o cobre de

0,020" (0,5 mm). 30" (76,2 cm) de espacio mínimo entre la parte

superior de la superficie de cocción y la base de un gabinete de

madera o metal descubierto.

Requisitos eléctricos

ADVERTENCIA

Peligro de choque eléctrico

Conecte a un tomacorriente con conexión a tierra de

3 terminales.

No quite el terminal de conexión a tierra.

No use un adaptador.

No utilice un cable de extensión.

No seguir estas instrucciones puede ocasionar la

muerte, un incendio o un choque eléctrico.

IMPORTANTE: La estufa debe tener una conexión de electricidad

a tierra de acuerdo con los códigos y las ordenanzas locales o, en

ausencia de códigos locales, con el Código nacional de

electricidad (National Electrical Code), ANSI/NFPA 70 o el Código

canadiense de electricidad (Canadian Electrical Code), CSA

C22.1.

Esta estufa está equipada con un sistema de encendido

electrónico que no funcionará si se enchufa en un tomacorriente

que no está debidamente polarizado.

Si los códigos lo permiten y se emplea un cable de conexión a

tierra separado, es recomendable que un instalador eléctrico

competente determine si la ruta de conexión a tierra es adecuada.

Puede obtener una copia de los códigos antes indicados en:

National Fire Protection Association

1 Batterymarch Park

Quincy, MA 02169-7471

CSA International

8501 East Pleasant Valley Road

Cleveland, OH 44131-5575

� Se necesita un circuito eléctrico de 120 V, 60 Hz, CA

solamente, protegido con fusible de 15 A, con conexión a

tierra y polarizado. También se recomienda usar un fusible

retardador o disyuntor. Se recomienda el uso de un circuito

independiente que preste servicio únicamente a esta estufa.

� Los sistemas de encendido electrónico funcionan dentro de

límites de tensión amplios, pero se debe tener la conexión a

tierra y polaridad correctas. Verifique que el tomacorriente

tenga capacidad para 120 V y que esté debidamente

conectado a tierra.

� No es necesario enchufar esta estufa en un tomacorriente con

GFCI (disyuntor diferencial). Se recomienda no enchufar una

estufa con encendido con chispa eléctrica ni ningún otro

electrodoméstico importante en un tomacorriente de pared

con GFCI ya que puede causar la desconexión del GFCI

durante el funcionamiento normal.

� El rendimiento de esta estufa no se verá afectado si funciona

en un circuito protegido con un GFCI. Sin embargo, se puede

producir el inconveniente de la desconexión ocasional del

disyuntor GFCI debido a la naturaleza del funcionamiento

normal de las estufas de gas electrónicas.

� La hoja con especificaciones técnicas y el diagrama de

cableado se encuentran en la parte posterior de la estufa, en

una bolsa plástica.

NOTA: El armazón de metal de la estufa deberá conectarse a

tierra para que funcione el panel de control. Si no se lo conecta a

tierra, ningún botón funcionará. Verifique con un electricista

calificado si tiene dudas acerca de si el armazón de la estufa está

conectado a tierra.

Requisitos del suministro de gas

ADVERTENCIA

Peligro de explosión

Use una línea de suministro de gas nueva con

aprobación de CSA International.

Instale una válvula de cierre.

Apriete firmemente todas las conexiones de gas.

Si se conecta a un suministro de gas propano, una

persona calificada debe verificar que la presión del gas

no exceda una columna de agua de 14" (36 cm).

Ejemplos de una persona calificada incluyen personal

de servicio del sistema de calefacción con licencia,

personal autorizado de la compañía de gas y personal

autorizado para dar servicio.

No seguir esta instrucción puede ocasionar la muerte,

explosión o incendio.

Respete todas las normativas y reglamentos vigentes.

IMPORTANTE: Esta instalación debe hacerse de acuerdo con

todos los códigos y ordenanzas locales. Si no hay códigos

locales, la instalación deberá hacerse de acuerdo al Código

Nacional de Gas Combustible (National Fuel Gas Code), ANSI

Z223.1/NFPA 54 o en Canadá, el Código de instalación de gas

natural y propano (Natural Gas and Propane Installation Code),

CSA B149.1 - última edición.

IMPORTANTE: Las pruebas de fugas de la estufa deben

efectuarse según las instrucciones del fabricante. Consulte

“Conexión completa” en la sección “Hacer una conexión de gas”

para ver las instrucciones de pruebas de fugas.

Tipo de gas

Gas natural:

� Esta estufa está preparada de fábrica para usarse con gas

natural. Consulte la sección “Conversiones de gas”. La placa

que indica modelo/serie/valores nominales, ubicada en el

marco del horno detrás de la parte superior izquierda de la

puerta del horno, contiene información sobre los tipos de gas

que puede usar. Si la lista de tipos de gas no incluye el tipo de

gas disponible, averigüe con el proveedor de gas de su

localidad.

Conversión a gas propano:

La conversión deberá llevarla a cabo un técnico de servicio

calificado.

No se deberá hacer intento alguno para convertir el

electrodoméstico del gas especificado en la placa indicadora del

modelo/de la serie para usarlo con un gas distinto sin consultar

con el proveedor de gas. Consulte la sección “Conversiones de

gas”.

Línea de suministro de gas

� Provea una línea de suministro de gas con tubería rígida de

3/4" (1,9 cm) hasta la ubicación de la estufa. Una tubería de

menor tamaño en tendidos más largos puede dar como

resultado un suministro de gas insuficiente. Con gas propano,

el tamaño de la tubería o los caños puede ser de 1/2" (1,3 cm)

como mínimo. Por lo general, los proveedores de gas propano

determinan el tamaño y los materiales que deben usarse en el

sistema.

� NOTA: Deben usarse compuestos para uniones de tubería

que sean resistentes a la acción del gas propano. No use

cinta

†

TEFLON.

Conector flexible de metal para electrodomésticos:

� Si los códigos locales lo permiten, se puede usar un nuevo

conector metálico flexible para electrodomésticos de diseño

certificado por CSA, de 4 a 5 pies (122 a 152,4 cm) de

longitud, 1/2" (13 mm) o 3/4" (19 mm) de diámetro interno,

para conectar la estufa a la línea de suministro de gas.

� Se necesita una rosca de tubo macho de 1/2" (13 mm) para

conectar las roscas de tubo hembra de la entrada al regulador

de presión del electrodoméstico.

� No tuerza ni dañe la tubería de metal flexible cuando mueva la

estufa.

Conexión de tubería rígida:

La conexión de tubería rígida requiere una combinación de

accesorios de tubería para obtener una conexión en línea hacia la

estufa. La tubería rígida deberá estar nivelada con la conexión de

la estufa. Deberán quitarse todas las torceduras de las líneas de

suministro y de combustible para que la estufa esté nivelada y

alineada.

†TEFLON

es una marca comercial registrada de Chemours.

� Debe incluir una válvula de cierre:

Instale una válvula de cierre manual para líneas de gas en un

lugar de fácil acceso. No bloquee el acceso a la válvula de

cierre. La válvula es para abrir o cerrar el suministro de gas a

la superficie de cocción.

A. Línea de suministro de gas

B. Válvula de cierre en posición “abierta”

C. A la estufa

Regulador de presión de gas

Deberá usarse el regulador de la presión de gas suministrado con

esta estufa. Para el funcionamiento adecuado, la presión de

entrada al regulador deberá ser como se indica a continuación:

Gas natural:

Presión mínima: 5" (12,7 cm) de presión de la columna de agua

Presión máxima: 14" (35,5 cm) de presión de la columna de agua

Gas propano:

Presión mínima: 11" (27,9 cm) de presión de la columna de agua

Presión máxima: 14" (35,5 cm) de presión de la columna de agua

Póngase en contacto con el proveedor de gas local si no está

seguro acerca de la presión de entrada.

Requisitos de entrada de los quemadores

Las capacidades nominales de entrada que se muestran en la

placa de modelo/serie/valores nominales son para elevaciones de

hasta 2000 pies (609,6 m).

Para elevaciones mayores de 2000 pies (609,6 m), los valores

nominales se reducen en una proporción del 4 % por cada

1000 pies (304,8 m) por encima del nivel del mar (no es aplicable

para Canadá).

Prueba de presión del suministro de gas

La presión del suministro de gas para un regulador de prueba

debe tener al menos 1" (2,5 cm) de presión de la columna de agua

más que la presión del múltiple que figura en la placa que indica

modelo/serie.

Prueba de presión de línea sobre 1/2 psi (3,5 kPa) de

manómetro 14" (35,5 cm) de presión de la columna de agua

La estufa y su válvula de cierre individual deben desconectarse

del sistema de tubería de suministro de gas durante cualquier

prueba de presión efectuada en el sistema con presiones de

prueba superiores a 1/2 psi (3,5 kPa).

Prueba de presión de la línea a 1/2 psi (3,5 kPa) de manómetro

14" (35,5 cm) de presión de la columna de agua o menos

Se debe cerrar la válvula de cierre individual manual para aislar la

estufa del sistema de tubería de suministro de gas durante

cualquier prueba de presión efectuada en el sistema con

presiones de prueba igual a 1/2 psi (3,5 kPa) o menos.

INSTALACIÓN

Desembalaje de la Estufa

ADVERTENCIA

Peligro de peso excesivo

Use dos o más personas para mover e instalar o

desinstalar el electrodoméstico.

No seguir esta instrucción puede ocasionar lesiones en

la espalda o de otro tipo.

1. Quite los materiales de envío, la cinta adhesiva y la película

de la estufa.

2. Saque las parrillas del horno y el paquete de piezas del

interior del horno.

3. No quite la base de transporte en este momento.

Base

transporte

4. En las estufas con un cajón de almacenamiento:

Retire el cajón de almacenamiento. Consulte la sección

“Cajón de almacenamiento”. Use un trinquete de 1/4"

(6,4 mm) para bajar las patas niveladoras traseras media

vuelta. Use una llave o pinzas para bajar las patas

niveladoras delanteras media vuelta.

A. Trinquete de

1/ 4" (6,4 mm)

B. Pata niveladora

trasera

C. Llave o pinzas

D. Pata niveladora delantera

Instalación del Soporte Antivuelco

ADVERTENCIA

Peligro de vuelco

Un niño o un adulto puede volcar accidentalmente la

estufa y resultar muerto.

Instale el soporte antivuelco fijado al piso o a la pared

según las instrucciones de instalación.

Deslice la estufa hacia atrás de modo que la pata trasera

quede enganchada en la ranura del soporte antivuelco.

Si traslada de lugar la estufa, vuelva a asegurar el

soporte antivuelco.

No ponga a funcionar la estufa sin tener el soporte

antivuelco instalado y asegurado.

No seguir estas instrucciones puede ocasionar la

muerte o quemaduras graves en niños y adultos.

1. Retire el soporte antivuelco de donde está pegado con cinta

adhesiva dentro del cajón de almacenamiento.

2. Decida qué método de montaje usará: en el piso o en la

pared. Si tiene piso de piedra o de mampostería, puede usar

el método de montaje en la pared. Si instala la estufa en una

casa rodante, deberá fijarla al piso.

3. Determine y marque la línea central del área recortada.

Puede instalar el soporte de montaje en el lado izquierdo o

derecho del área recortada. Ubique el soporte de montaje

contra la pared en el recorte de modo que la muesca en V del

soporte esté a 12

⁄

" (31,9 cm) de la línea central, como se

muestra.

A. 12

⁄

" (31,9 cm)

B. Muesca en V del soporte

C. Línea central

4. Taladre dos orificios de 1/8" (3 mm) que coincidan con los

orificios del soporte para el método de montaje que haya

determinado. Vea las ilustraciones a continuación.

Montaje a Través del Piso

Posición posterior Posición frontal Diagonal

(2 opciones)

Montaje a través de la pared

5. Con un destornillador Phillips, monte el soporte antivuelco a la

pared o al piso con los dos tornillos n.º 12 x 1

⁄

" (4,1 cm)

suministrados.

6. Mueva la estufa lo suficiente cerca de la abertura para permitir

que se hagan las conexiones finales de gas y eléctricas. Quite

la base de envío, cartón o madera que se encuentra debajo

de la estufa.

7. Mueva la estufa a su ubicación final, asegurándose de que la

pata niveladora trasera se deslice en el soporte antivuelco.

8. Mueva la estufa hacia delante sobre la base de envío, el

cartón o la madera para continuar instalándola usando las

instrucciones de instalación a continuación.

Verifique que el soporte Anti-vuelco

esté instalado y enganchado

En las estufas con un cajón de almacenamiento:

1. Retire el cajón de almacenamiento. Consulte la sección

“Cajón de almacenamiento”.

2. Use una linterna para mirar debajo de la parte inferior de la

estufa.

3. Verifique visualmente que la pata trasera de la estufa esté

insertada en la ranura del soporte antivuelco.

Conexión del suministro de gas

ADVERTENCIA

Peligro de explosión

Use una línea de suministro de gas nueva con

aprobación de CSA International.

Instale una válvula de cierre.

Apriete firmemente todas las conexiones de gas.

Si se conecta a un suministro de gas propano, una

persona calificada debe verificar que la presión del gas

no exceda una columna de agua de 14" (36 cm).

Ejemplos de una persona calificada incluyen personal

de servicio del sistema de calefacción con licencia,

personal autorizado de la compañía de gas y personal

autorizado para dar servicio.

No seguir esta instrucción puede ocasionar la muerte,

explosión o incendio.

Conexión de tubería rígida típica

Se debe usar una combinación de tubos de unión para conectar

la estufa a la línea de suministro de gas existente. Sus

conexiones podrían ser diferentes, de acuerdo al tipo de línea,

tamaño y localización del suministro.

1. Aplique compuesto para unión de tuberías apto para el uso

con gas propano en los extremos de todas las conexiones

roscadas.

2. Utilizando una llave para tubería para ajustar, conecte el

suministro de gas a la estufa.

A. Regulador de la presión de

gas

B. Codo de 90° (debe tener una

rosca macho para tubería de

1/3" [1,2 cm])

C. Niple

D. Unión

E. Tubería de hierro negro

F. Válvula de gas de cierre

manual

G. Tubo de gas de 1/2" (1,3 cm)

o 3/4" (1,9 cm)

H. Niple

I. Unión

J. Codo de 90°

Conexión flexible típica

1. Aplique compuesto para unión de tuberías apto para uso con

gas propano en los extremos roscados más pequeños de los

adaptadores del conector flexible (consulte B y G en la

ilustración que sigue).

2. Fije un adaptador al regulador de presión de gas y el otro a la

válvula de cierre de gas. Ajuste ambos adaptadores.

3. Use una llave de combinación de 15/16" (23,8 mm) y una

pinza ajustable para fijar el conector flexible a los

adaptadores. Cerciórese de que el conector no esté torcido.

A. Regulador de la presión de

gas

B. Use compuesto para unión

de tuberías

C. Adaptador (debe tener rosca

macho para tubería de

1/3"[12,7 mm])

D. Conector flexible

E. Válvula de gas de cierre

manual

F. Tubo de gas de 1/2"

(12,7 mm) o 3/4" (19,1 mm)

G. Use compuesto para unión

de tuberías

H. Adaptador

Complete la conexión

1. Verifique que la válvula de cierre del regulador de la presión

de gas esté en la posición “on” (abierta).

A. Válvula de cierre del regulador de presión de gas en

la posición “on” (Abierta)

2. Abra la válvula de cierre manual de la línea de suministro de

gas. La válvula está abierta cuando la manija está paralela al

tubo de gas.

A. Válvula cerrada

B. Válvula abierta

3. Pruebe todas las conexiones aplicando con un pincel una

solución aprobada para detección de fugas que no sea

corrosiva. Si aparecen burbujas, significa que existe una fuga.

Corrija cualquier fuga que encuentre.

4. Retire las tapas y las bases de los quemadores de la

superficie de cocción del empaque que contiene piezas.

Coloque las bases de los quemadores como lo indica la

ilustración siguiente para su modelo:

Para modelos de 5 quemadores: ZRGW3488R

A. Mediano (semirrápido)

B. Grande (ultrarrápido)

C. Ovalado

D. Pequeño (auxiliar)

E. Grande (ultrarrápido)

5. Las tapas de los quemadores deben estar niveladas cuando

se colocan en la posición correcta. Si las tapas de los

quemadores no están en la posición correcta, los

quemadores de superficie no se encenderán. Coloque las

rejillas de los quemadores sobre los quemadores y las tapas.

A. Base del quemador

B. Tapa del quemador

C. Rejillas de quemadores

6. Coloque las tapas de los quemadores sobre las bases de los

quemadores apropiados.

IMPORTANTE: Las bases de las tapas pequeñas e

intermedias son distintas. No coloque una tapa de quemador

sobre la base de quemador equivocada. La tapa de cada

quemador redondo está marcada con AUX, SR, UR o ST que

coincide con una letra en la base del quemador.

Tapa pequeña

(auxiliar)

Tapa mediana

(semirrápido)

Tapa grande

(ultrarrápido)

ADVERTENCIA

Peligro de choque eléctrico

Conecte a un tomacorriente con conexión a tierra de

3 terminales.

No quite el terminal de conexión a tierra.

No use un adaptador.

No utilice un cable de extensión.

No seguir estas instrucciones puede ocasionar la

muerte, un incendio o un choque eléctrico.

7. Conecte a un tomacorriente con conexión a tierra de 3

terminales.

8. Deslice la estufa hasta su ubicación final y asegúrese de que

la pata niveladora posterior se deslice dentro de la hendidura

del soporte antivuelco.

Nivelación de la estufa

Para determinar si tiene la tecnología AquaLift

✝

o la limpieza con

vapor, consulte la sección “Mantenimiento y cuidado de la estufa”.

Para estufas con tecnología AquaLift

®®

o limpieza

con vapor:

1. Coloque un nivel sobre el piso del horno, como se indica en

una de las dos figuras a continuación, según el tamaño del

nivel. Verifique con el nivel de lado a lado y del frente hacia la

parte posterior.

2. Si la estufa no está nivelada, jale la estufa hacia adelante

hasta quitar la pata niveladora posterior del soporte

antivuelco.

3. Siga las indicaciones del estilo 1 o del estilo 2, según el estilo

de cajón suministrado con la estufa.

✝Aqualift

es una marca registrada de Whirlpool, U.S.A. Se usa con autorización.

Para estufas sin tecnología AquaLift

®®

o limpieza

con vapor:

1. Coloque una parrilla plana estándar en el horno.

2. Coloque el nivel sobre la parrilla y revise el nivel de la estufa,

primero de lado a lado y luego de adelante hacia atrás.

3. Si la estufa no está nivelada, jale la estufa hacia adelante

hasta quitar la pata niveladora posterior del soporte

antivuelco.

4. Siga las indicaciones del estilo 1 o del estilo 2, según el estilo

de cajón suministrado con la estufa.

Estilo 1: Estufas con Cajón de Almacenamiento:

Use un trinquete de accionamiento de 1/4" (0,64 cm), una llave o

pinzas para regular las patas niveladoras hacia arriba o hacia

abajo hasta que la estufa esté nivelada. Empuje la estufa a su

posición final. Verifique que la pata niveladora trasera esté

enganchada en el soporte antivuelco.

Sistema de encendido electrónico

Encendido inicial y regulación de las llamas de

gas

Los quemadores de la superficie de cocción y el horno usan

encendedores electrónicos en lugar de pilotos permanentes.

Cuando se gira la perilla de control de la superficie de cocción a la

posición “LITE” (Encendido), el sistema genera una chispa para

encender el quemador. La chispa continuará mientras la perilla de

control esté en “LITE” (Encendido).

Cuando gira el control del horno hasta el ajuste deseado, se

producen chispas y se enciende el gas.

Verifique el funcionamiento de los quemadores de

la superficie de cocción

Quemadores de superficie estándar

Empuje hacia adentro y gire cada perilla de control hasta la

posición “LITE” (Encendido).

La llama deberá encenderse en menos de 4 segundos. La

primera vez que enciende un quemador, puede tardar más de 4

segundos debido a la presencia de aire en la línea de gas.

Si los quemadores no se encienden como es debido:

� Gire la perilla de control de la superficie de cocción hasta la

posición “OFF” (Apagado).

� Compruebe que la estufa esté enchufada. Compruebe que el

disyuntor no se haya disparado o el fusible de la casa no se

haya quemado.

� Verifique que las válvulas de cierre de gas estén en la posición

de "abierto".

� Verifique que las tapas de los quemadores estén en la

posición correcta sobre las bases.

A. Incorrecto

B. Correcto

Repita el procedimiento de inicio. Si, en este punto, un quemador

no se enciende, gire las perillas de control hasta la posición “OFF”

(Apagado) y póngase en contacto con el distribuidor o con una

compañía de servicio autorizada para pedir asistencia.

Corte de corriente

En el caso de un corte de corriente prolongado, los quemadores

de la superficie pueden encenderse manualmente. Coloque un

cerillo encendido cerca del quemador y gire la perilla en el sentido

contrario a las manecillas del reloj hacia LITE. Después de

encendido el quemador, gire la perilla al ajuste deseado.

Cómo ajustar la altura de la llama

Regule la altura de la llama de los quemadores superiores. La

llama “baja” de los quemadores de la superficie de cocción debe

ser azul, estable y de aproximadamente 1/4" (6,4 mm) de altura.

A. Llama baja

B. Llama alta

Para regular quemadores estándar:

La llama puede regularse con el tornillo de regulación que hay en

el centro del vástago de la válvula. El vástago de la válvula está

directamente debajo de la perilla de control.

Si es necesario regular la llama “baja”:

A. Vástago de la perilla de control

B. Destornillador

C. Pinzas

1. Encienda 1 quemador y llévelo hasta el ajuste más bajo.

2. Retire la perilla de control.

Sostenga el vástago de la perilla con una pinza. Use un

destornillador pequeño de cabeza plana para girar el tornillo

del centro del vástago de la perilla de control hasta que la

llama sea del tamaño adecuado.

3. Vuelva a colocar la perilla de control.

4. Pruebe la llama girando el control desde LO (Baja) a HI (Alta),

verificando la llama en cada ajuste.

5. Repita los pasos anteriores para cada quemador.

Verifique el funcionamiento del quemador de

hornear del horno

1. Saque la parrilla del horno.

2. Para retirar el piso del horno: Retire los 2 tornillos que se

encuentran en la parte posterior de la base del horno. Levante

la parte posterior de la base del horno hacia atrás hasta que

la parte frontal del panel esté fuera del marco frontal. Retire

del horno y coloque sobre una superficie cubierta.

A. Tornillos

B. Parte inferior del horno

3. Puede verificar la llama quitando el dispersor de llama o con

un espejo.

Cómo quitar el dispersor de llama:

Saque los 2 tornillos de las lengüetas frontales del dispersor

de llama. Levante la parte frontal del dispersor de llama y jale

hacia adelante para quitar las lengüetas de la parte posterior

del horno.

Con un espejo:

Inserte un espejo a un lado del quemador. Mire en el espejo

para verificar la llama.

A. Espejo

B. Propagador de llama

C. Reflejo de la llama

D. 2 tornillos

4. Presione la tecla BAKE (Hornear).

5. Presione la tecla START (Inicio).

El quemador para hornear del horno debe encenderse en menos

de 8 segundos. En ciertas condiciones, es posible que el

quemador demore hasta 50 o 60 segundos en encenderse.

Los encendedores electrónicos se usan para encender los

quemadores de hornear y de asar a la parrilla.

Consulte la Guía de inicio rápido o la Guía de controles para ver

el funcionamiento correcto de los controles del horno.

Cómo regular la llama del quemador de hornear

del horno (si es necesario)

1. En los modelos con cajón de calentamiento, quite la placa de

la cubierta de acceso (1 tornillo) ubicada detrás del

compartimiento del cajón de calentamiento.

2. Controle el quemador de hornear del horno para ver si la

llama es adecuada.

Esta llama deberá tener un cono interior largo de color verde

azulado de 1/2" (1,3 cm) con un manto azul oscuro y deberá

ser limpia y suave. No debe haber llamas con puntas

amarillas, explotando ni levantadas.

3. Si necesita ajustar la llama de hornear del horno, ubique el

obturador de aire cerca de la parte posterior central de la

estufa. Afloje el tornillo de sujeción y rote el obturador de aire

hasta que aparezca la llama adecuada. Apriete el tornillo de

sujeción.

A. Tornillo de sujeción

B. Obturador de aire

4. Presione CANCEL/OFF (Cancelar/Apagar) cuando termine.

5. Vuelva a instalar el dispersor de llama y la cubierta del

quemador de hornear del horno.

Cómo verificar el funcionamiento del quemador

de asar a la parrilla del horno

1. Cierre la puerta del horno.

2. Presione la tecla BROIL (Asar a la parrilla).

3. Presione la tecla START (Inicio).

El quemador del horno debe encenderse en menos de

8 segundos. En ciertas condiciones, es posible que el quemador

demore hasta 50 o 60 segundos en encenderse.

Consulte la Guía de inicio rápido o la Guía de controles en línea

para ver el funcionamiento correcto de los controles del horno.

Cómo ajustar la llama del quemador de asar a la

parrilla del horno (si es necesario)

Mire a través de la ventana del horno para verificar si la llama del

quemador para asar a la parrilla es adecuada. Esta llama deberá

tener un cono interior largo de color verde azulado de 1/2" (1,3 cm)

con un manto azul oscuro y

deberá ser limpia y suave. No debe

haber llamas con puntas amarillas, explotando ni levantadas.

Si se debe ajustar la llama:

1. Afloje el tornillo de sujeción en el obturador de aire ubicado en

la parte posterior del quemador de asar a la parrilla.

2. Ajuste el obturador de aire según sea necesario.

3. Apriete el tornillo de sujeción.

A. Tornillo de sujeción

B. Obturador de aire

4. Presione CANCEL/OFF (Cancelar/Apagar) cuando haya

terminado.

Cajón de almacenamiento

El cajón de almacenamiento puede retirarse. Antes de retirarlo,

cerciórese de que esté frío y vacío.

Para retirar:

1. Retire el cajón de almacenamiento en sentido recto hasta el

tope.

A. Muesca de tope del cajón

2. Levante el frente del cajón y tire del cajón hacia afuera.

Para colocar:

1. Levante el frente del cajón y coloque la parte posterior del

cajón dentro de la estufa de modo que la muesca de tope del

cajón quede detrás de la guía del cajón.

2. Baje el cajón de modo que el borde del riel de deslizamiento

caiga dentro de la ranura en la guía del cajón.

3. Empuje lentamente el cajón dentro de la estufa.

A. Enganche la guía del cajón

NOTA: cuando están correctamente instaladas, las guías

deslizantes posteriores de la base del cajón se engancharán

con los rieles de la base y el cajón no se inclinará cuando se

coloquen elementos en su interior.

Puerta del horno

Para el uso normal de la estufa, se sugiere no retirar la puerta del

horno. Sin embargo, si es necesario quitarla, asegúrese de que el

horno esté APAGADO y frío. Después, siga estas instrucciones.

La puerta del horno es pesada.

Para retirar:

1. Abra por completo la puerta del horno.

2. Tome la traba de la bisagra con 2 dedos y tire hacia adelante.

Repita en el otro lado de la puerta del horno.

A. Traba de la bisagra

3. Cierre la puerta del horno tanto como sea posible.

4. Levante la puerta del horno sosteniéndola de ambos lados.

Continúe empujando la puerta del horno para cerrarla y

sáquela del marco de la puerta del horno.

Para colocar:

1. Inserte los dos brazos de suspensión en la puerta.

2. Abra la puerta del horno.

Debería escuchar un chasquido cuando la puerta queda en

su lugar.

3. Mueva las palancas de la bisagra nuevamente a la posición

trabada. Verifique que la puerta pueda abrirse y cerrarse bien.

De lo contrario, repita los procedimientos para retirar y colocar

la puerta.

Completar la instalación

1. Verifique que todas las piezas estén ahora instaladas. Si

sobra alguna pieza, vuelva a revisar todos los pasos para ver

cuál se omitió.

2. Verifique que tenga todas las herramientas.

3. Deseche o recicle todo el material de embalaje.

4. Verifique que la cocina esté nivelada. Consulte la sección

“Nivelación de la cocina”.

5. Use una solución suave de limpiador doméstico líquido y

agua tibia para quitar el residuo ceroso que deje el material de

embalaje. Seque meticulosamente con un paño suave. Para

más información, consulte la sección “Cuidado de la cocina”

del Manual de uso y cuidado o las Instrucciones del usuario.

6. Consulte el Manual de uso y cuidado para obtener

instrucciones de operación.

7. Encienda los quemadores de superficie y el horno. Consulte

el Manual de uso y cuidado o las Instrucciones del usuario

para obtener instrucciones específicas sobre el

funcionamiento de la cocina.

Si la cocina no funciona, revise lo siguiente:

� Que el fusible de la casa esté intacto y apretado, o que no se

haya disparado el disyuntor.

� Que la cocina esté enchufada en un tomacorriente de 3

terminales con conexión a tierra.

� Que la válvula de cierre del regulador de presión de gas esté

en la posición “abierta”.

� Que el suministro eléctrico esté conectado.

� Consulte la sección “Solución de problemas” en línea.

8. Cuando la cocina haya estado encendida durante 5 minutos,

verifique que haya calor. Si la cocina está fría, apáguela y

revise que la válvula de cierre de la línea de suministro de gas

esté abierta.

� Si la válvula de cierre de la línea de suministro de gas está

cerrada, ábrala y repita la prueba de 5 minutos como se

describió antes.

� Si la válvula de cierre de la línea de suministro de gas está

abierta, presione el botón CANCEL (Cancelar) en el panel de

control del horno y póngase en contacto con un técnico

calificado.

Si necesita ayuda o servicio técnico:

Consulte la sección “Ayuda o servicio técnico” del Manual de uso

y cuidado, la portada de las Instrucciones de uso o póngase en

contacto con el distribuidor en donde compró la cocina.

CONVERSIONES DE GAS

Las conversiones de gas natural a gas propano o de gas propano

a gas natural deben ser realizadas por un instalador competente.

ADVERTENCIA

Peligro de explosión

Use una línea de suministro de gas nueva con

aprobación de CSA International.

Instale una válvula de cierre.

Apriete firmemente todas las conexiones de gas.

Si se conecta a un suministro de gas propano, una

persona calificada debe verificar que la presión del gas

no exceda una columna de agua de 14ʺ (36 cm).

Ejemplos de una persona calificada incluyen personal

de servicio del sistema de calefacción con licencia,

personal autorizado de la compañía de gas y personal

autorizado para dar servicio.

No seguir esta instrucción puede ocasionar la muerte,

explosión o incendio.

ADVERTENCIA:

Este kit de conversión deberá ser instalado por una

agencia de servicio competente de acuerdo con las

instrucciones del fabricante y con todos los códigos y

requisitos aplicables por parte de la autoridad

competente. Si no se sigue con exactitud la información

de estas instrucciones, puede ocurrir un incendio,

explosión o producción de monóxido de carbono, lo que

causaría daños a la propiedad, heridas personales o la

muerte.La agencia de servicio competente es la

responsable de la instalación adecuada de este juego.La

instalación no está correcta y terminada hasta que el

funcionamiento del electrodoméstico convertido se

verifique como se especifica en las instrucciones del

fabricante que se suministran con este kit.

Conversión a gas propano

ADVERTENCIA

Peligro de vuelco

Un niño o un adulto puede volcar accidentalmente la

estufa y resultar muerto.

Instale el soporte antivuelco fijado al piso o a la pared

según las instrucciones de instalación.

Deslice la estufa hacia atrás de modo que la pata trasera

quede enganchada en la ranura del soporte antivuelco.

Si traslada de lugar la estufa, vuelva a asegurar el

soporte antivuelco.

No ponga a funcionar la estufa sin tener el soporte

antivuelco instalado y asegurado.

No seguir estas instrucciones puede ocasionar la

muerte o quemaduras graves en niños y adultos.

1. Gire la válvula de cierre manual hasta la posición cerrada.

A. A la estufa

B. Válvula de manual en la posición cerrada

C. Línea de suministro de gas

2. Desenchufe la estufa o desconecte el suministro eléctrico.

Para convertir el regulador de presión de gas (de

gas natural a gas propano)

1. Retire el cajón de almacenamiento y el cajón de horneado.

Consulte la sección “Retire/vuelva a colocar el cajón”, “Cajón

de almacenamiento.

2. Ubique el regulador de presión de gas en la parte posterior

del compartimiento del cajón.

NOTA: En los modelos con cajón de calentamiento o cajón de

horneado, se debe retirar una cubierta de acceso para llegar

al regulador de presión de gas.

A. Regulador de la presión de gas

IMPORTANTE: No retire el regulador de presión de gas.

3. Retire la cubierta plástica de la tapa del regulador de presión

de gas.

4. Gire la tapa del regulador de presión de gas en sentido

antihorario con una llave de combinación de 5/8" (1,6 cm)

para retirarla.

NOTA: No quite el resorte que está debajo de la tapa.

A. Cubierta de plástico

B. Tapa del regulador de presión de gas con el extremo

macizo mirando hacia fuera

C. Tapa del regulador de presión de gas con el extremo

hueco mirando hacia fuera

D. Arandela

E. Tapa del regulador de la presión de gas

5. Invierta la tapa del regulador de presión de gas y vuelva a

instalarla sobre el regulador de modo que el extremo macizo

mire hacia afuera y la marca “↓LP” mire en la dirección que se

muestra en la ilustración anterior.

6. Vuelva a colocar la cubierta plástica sobre la tapa del

regulador de presión de gas.

Para convertir quemadores de superficie (de gas

natural a gas propano)

1. Retire la tapa del quemador.

2. Retire la base del quemador.

A. Tapa del quemador

B. Base del quemador

C. Espigas de alineación

D. Electrodo encendedor

E. Abertura del tubo de gas

Quemador extragrande

Tapa del quemador

B. Base del quemador

3. Aplique cinta adhesiva protectora al extremo de una llave

para tuercas de 9/32" (7 mm) para ayudar a mantener el

tornillo de los orificios de gas en dicha llave mientras lo

cambia. Presione hacia abajo la llave para tuercas sobre el

tornillo de los orificios de gas y sáquelo girando en sentido

antihorario y levantando hacia afuera. Deje a un lado el

tornillo de los orificios de gas.

A. Electrodo encendedor

B. Tornillo del orificio

C. Soporte del tornillo de los orificios

D. Tornillos

4. Retire los tornillos de los orificios que se envían en el

empaque con documentos en el horno. Los tornillos de los

orificios de gas tienen grabado un número y tienen una ranura

en el área hexagonal. Reemplace el tornillo de los orificios de

gas natural con el tornillo de los orificios de gas propano

correcto.

Ranura

propano

Consulte la tabla siguiente para conocer la ubicación correcta

del tornillo de los orificios de gas propano.

Tabla de tornillos de los orificios de gas propano para

quemador de superficie

Ubicación Valor nominal/

tipo de

quemador

Tamaño

(mm)

Número de

FI 14,200 BTU 1,08 108AM

PI 8,000 BTU 0,84 084AM

RF 14,200 BTU 1,08 108AM

RR 5,000 BTU 0,64 064AM

CTR 8,000 BTU 0,84 084AM

NOTA: Consulte la placa que indica modelo/serie/valores

nominales, ubicada en el marco del horno detrás de la parte

superior del lado izquierdo de la puerta del horno, para ver el

tamaño correcto de los tornillos para cada ubicación de

quemador.

5. Coloque los tornillos de los orificios de gas natural en la bolsa

de tornillos de los orificios.

IMPORTANTE: Conserve los tornillos de los orificios de gas

natural en caso de que se realice la reinstalación con gas

natural.

6. Vuelva a colocar la base del quemador.

7. Vuelva a colocar la tapa del quemador.

8. Repita los pasos 1 a 7 para los quemadores restantes.

Para convertir el quemador de hornear del horno

(de gas natural a gas propano)

1. Saque las parrillas del horno.

2. Retire los 2 tornillos que se encuentran en la parte posterior

de la base del horno.

3. Levante la parte posterior de la base del horno hacia atrás

hasta que la parte frontal del panel esté fuera del marco

frontal. Retire del horno y reserve sobre una superficie

cubierta.

A. Tornillos

B. Parte inferior del horno

4. Saque los 2 tornillos de las lengüetas frontales del dispersor

de llama. Levante la parte frontal del dispersor de llama y jale

hacia delante para quitar las lengüetas de la parte posterior

del horno. Resérvelas en una superficie cubierta.

A. Tornillos

B. Propagador de llama

5. Retire 2 tornillos del quemador de hornear.

Complete la instalación (de gas natural a gas

propano)

1. Consulte la sección “Conexión del suministro de gas” para

conectar la estufa correctamente al suministro de gas.

2. Consulte la sección “Sistema de encendido electrónico” para

los ajustes apropiados de encendido, funcionamiento y llama

del quemador.

IMPORTANTE: es posible que tenga que regular el ajuste

“LO” (Bajo) para cada quemador de la superficie de cocción.

Es muy importante verificar la llama adecuada de los

quemadores de la superficie de cocción, de hornear y de asar

a la parrilla. El cono interno pequeño debe tener una llama

azul bien nítida de 1/4" a 1/2" (0,64 cm a 1,3 cm) de longitud.

El cono exterior no es tan nítido como el cono interior. Las

llamas de gas propano tienen una punta de color ligeramente

amarillo.

3. Consulte “Complete la instalación” en la sección

“Instrucciones de instalación” de este manual para completar

este procedimiento.

NOTA: asegúrese de conservar los orificios que han sido

reemplazados en la conversión.

Conversión a gas natural

ADVERTENCIA

Peligro de vuelco

Un niño o un adulto puede volcar accidentalmente la

estufa y resultar muerto.

Instale el soporte antivuelco fijado al piso o a la pared

según las instrucciones de instalación.

Deslice la estufa hacia atrás de modo que la pata trasera

quede enganchada en la ranura del soporte antivuelco.

Si traslada de lugar la estufa, vuelva a asegurar el

soporte antivuelco.

No ponga a funcionar la estufa sin tener el soporte

antivuelco instalado y asegurado.

No seguir estas instrucciones puede ocasionar la

muerte o quemaduras graves en niños y adultos.

1. Gire la válvula de cierre manual hasta la posición cerrada.

A. A la estufa

B. Válvula de manual en la posición cerrada

C. Línea de suministro de gas

2. Desenchufe la estufa o desconecte el suministro eléctrico.

Para convertir el regulador de presión de gas (de

gas propano a gas natural)

1. Retire el cajón de almacenamiento. Consulte la sección

“Retire/vuelva a colocar el cajón”, “Cajón de

almacenamiento”.

2. Ubique el regulador de presión de gas en la parte posterior

del compartimiento del cajón.

NOTA: En los modelos con cajón de calentamiento o cajón de

horneado, se debe retirar una cubierta de acceso para llegar

al regulador de presión de gas.

A. Regulador de la presión de gas

IMPORTANTE: No retire el regulador de presión de gas.

3. Retire la cubierta plástica de la tapa del regulador de presión

de gas.

4. Gire la tapa del regulador de presión de gas en sentido

antihorario con una llave de combinación de 5/8" (1,6 cm)

para retirarla.

NOTA: No quite el resorte que está debajo de la tapa.

A. Cubierta de plástico

B. Tapa del regulador de presión de gas con el extremo

hueco mirando hacia fuera

C. Tapa del regulador de presión de gas con el extremo

macizo mirando hacia fuera

D. Arandela

E. Tapa del regulador de la presión de gas

5. Invierta la tapa del regulador de presión de gas y vuelva a

instalarla sobre el regulador de modo que el extremo macizo

mire hacia afuera y la marca “↓NG” mire en la dirección que

se muestra en la ilustración anterior.

6. Vuelva a colocar la cubierta plástica sobre la tapa del

regulador de presión de gas.

Para convertir quemadores de superficie (de gas

propano a gas natural)

1. Retire la tapa del quemador.

2. Retire la base del quemador.

4. Saque los 2 tornillos de las lengüetas frontales del dispersor

de llama. Levante la parte frontal del dispersor de llama y jale

hacia delante para quitar las lengüetas de la parte posterior

del horno. Resérvelas en una superficie cubierta.

A. Tornillos

B. Propagador de llama

5. Retire 2 tornillos del quemador de hornear.

6. Deslice el frente del quemador de hornear hacia el costado

para retirar la lengüeta de la parte frontal del horno. Levante

la parte posterior del quemador de hornear fuera del orificio

del horno y reserve el quemador de hornear.

A. Tornillos

B. Quemador para hornear

7. Use una llave para tuercas o una llave de combinación de 3/

8" (1 cm) y gire en sentido antihorario el tornillo de orificios del

quemador de hornear de gas propano para retirarlo. El tornillo

tendrá grabado el número “57”.

8. Reemplace el tornillo con el “57” por uno con un “49”. Para

instalar el tornillo de los orificios del quemador de hornear de

gas natural, gírelo en sentido horario hasta que esté firme.

IMPORTANTE: No ajuste demasiado.

A. Tornillo del orificio

9. Coloque la parte posterior del quemador de hornear sobre el

orificio del horno y deslice la lengüeta situada en el frente del

quemador de hornear hacia el frente del horno.

10. Vuelva a instalar el quemador de hornear con 2 tornillos.

11. Inserte las pestañas situadas en la parte trasera del dispersor

de llama en la parte trasera del horno.

12. Vuelva a conectar ambas lengüetas del dispersor de llama al

horno con 2 tornillos.

13. Ubique la parte frontal del panel del piso del horno hacia el

marco frontal y baje la parte posterior del panel del piso del

horno hacia adentro del horno.

14. Vuelva a instalar el panel del piso del horno con 2 tornillos.

Para convertir el quemador de asar a la parrilla del

horno (de gas propano a gas natural)

1. Retire el tornillo del quemador para asar a la parrilla

2. Retire el quemador para asar a la parrilla de la campana del

orificio del quemador para asar.

NOTA: El quemador para asar a la parrilla colgará en la parte

posterior del horno mientras cambia la campana del orificio.

A. Quemador para asar a la parrilla

B. Tornillos

C. Campana del orificio

3. Utilice una llave de combinación de 3/8" (9,5 mm) y gire en

sentido antihorario la campana de los orificios del quemador

para asar a la parrilla de gas propano para quitarla. La

campana tendrá grabado el número “090”.

W11745568A

09/24

4. Reemplace la campana con el “090” por una con un “53”.

Para instalar la campana de los orificios del quemador para

asar a la parrilla de gas natural, gírela en sentido horario

hasta que esté firme.

IMPORTANTE: No ajuste demasiado.

A. Campana del orificio

5. Ubique el quemador para asar a la parrilla en la campana de

los orificios del quemador e inserte el electrodo encendedor

de cerámica del quemador en el orificio de la parte posterior

del horno.

6. Ubique el quemador para asar a la parrilla contra la parte

superior del horno y sujételo con 2 tornillo.

7. Vuelva a colocar el cajón de almacenamiento. Consulte la

sección “Cajón de almacenamiento”.

8. Vuelva a colocar la puerta del horno. Consulte la sección

“Puerta del horno”.

9. Vuelva a colocar las parrillas del horno.

Complete la instalación (de gas propano a gas

natural)

1. Consulte la sección “Conexión del suministro de gas” para

conectar la estufa correctamente al suministro de gas.

2. Consulte la sección “Sistema de encendido electrónico” para

los ajustes apropiados de encendido, funcionamiento y llama

del quemador.

IMPORTANTE: Es posible que tenga que regular el ajuste

“LO” (Bajo) para cada quemador de la superficie de cocción.

Es muy importante verificar la llama adecuada del quemador

de la superficie de cocción, el de hornear y el de asar a la

parrilla. Las llamas de gas natural no tienen puntas amarillas.

3. Consulte “Complete la instalación” en la sección

“Instrucciones de instalación” de este manual para completar

este procedimiento.

NOTA: Asegúrese de revisar los orificios que han sido

reemplazados en la conversión.

Cómo mover la estufa

ADVERTENCIA

Peligro de vuelco

Un niño o un adulto puede volcar accidentalmente la

estufa y resultar muerto.

Instale el soporte antivuelco fijado al piso o a la pared

según las instrucciones de instalación.

Deslice la estufa hacia atrás de modo que la pata trasera

quede enganchada en la ranura del soporte antivuelco.

Si traslada de lugar la estufa, vuelva a asegurar el

soporte antivuelco.

No ponga a funcionar la estufa sin tener el soporte

antivuelco instalado y asegurado.

No seguir estas instrucciones puede ocasionar la

muerte o quemaduras graves en niños y adultos.

Cuando mueva la estufa, deslícela sobre un pedazo de cartón o

madera para prevenir que se dañe el revestimiento del piso.

Si es necesario quitar la estufa para limpiar o realizar

mantenimiento:

Para estufas conectadas con cable eléctrico:

1. Deslice la estufa hacia adelante.

2. Gire la válvula de cierre manual hasta la posición cerrada.

3. Desenchufe el cable eléctrico.

4. Desconecte la tubería de suministro de gas.

5. Termine la limpieza o el mantenimiento.

6. Reconecte la tubería de suministro de gas.

7. Abra la válvula de cierre manual de la línea de suministro de

gas.

8. Enchufe el cable eléctrico.

9. Deslice la estufa de modo tal que la pata trasera quede

debajo del soporte anti-vuelco.

A. Soporte antivuelco

B. Pata de la estufa

10. Consulte la sección “Verifique que el soporte antivuelco esté

instalado y enganchado”.

11. Verifique que la estufa esté nivelada.

NOTES

Produkt Specifikationer

Mærke:	Crosley
Kategori:	Komfur
Model:	CRGW3484RS

Har du brug for hjælp?

Hvis du har brug for hjælp til Crosley CRGW3484RS stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Komfur Crosley Manualer

Crosley CRGW3484RW Manual

16 Juni 2025

Crosley XCF300PMWW Manual

9 Juni 2025

Crosley CRGW3487RS Manual

9 Juni 2025

Crosley XGB635REKS Manual

9 Juni 2025

Crosley CRGW3487RB Manual

9 Juni 2025

Crosley XGB635REKB Manual

9 Juni 2025

Crosley XB258DMB Manual

8 Juni 2025

Crosley CREW3552RS Manual

8 Juni 2025

Crosley XGB635REKW Manual

8 Juni 2025

Crosley CREW3874RS Manual

8 Juni 2025

Komfur Manualer

Nyeste Komfur Manualer

Hotpoint HDE6VDW Manual

27 Juni 2025

Hotpoint HDG5GCW Manual

27 Juni 2025

Avantco 177EB200A Manual

27 Juni 2025

BEKO BBUE1132T0XFP Manual

27 Juni 2025

Premier EDK240BP Manual

27 Juni 2025

Premier EAS2X0BP Manual

27 Juni 2025

Hotpoint HTG5GCB Manual

27 Juni 2025

Premier BMK5X0BP Manual

27 Juni 2025

Chefman RJ21 Manual

27 Juni 2025

Fors IKT 804 S FB Manual

26 Juni 2025
