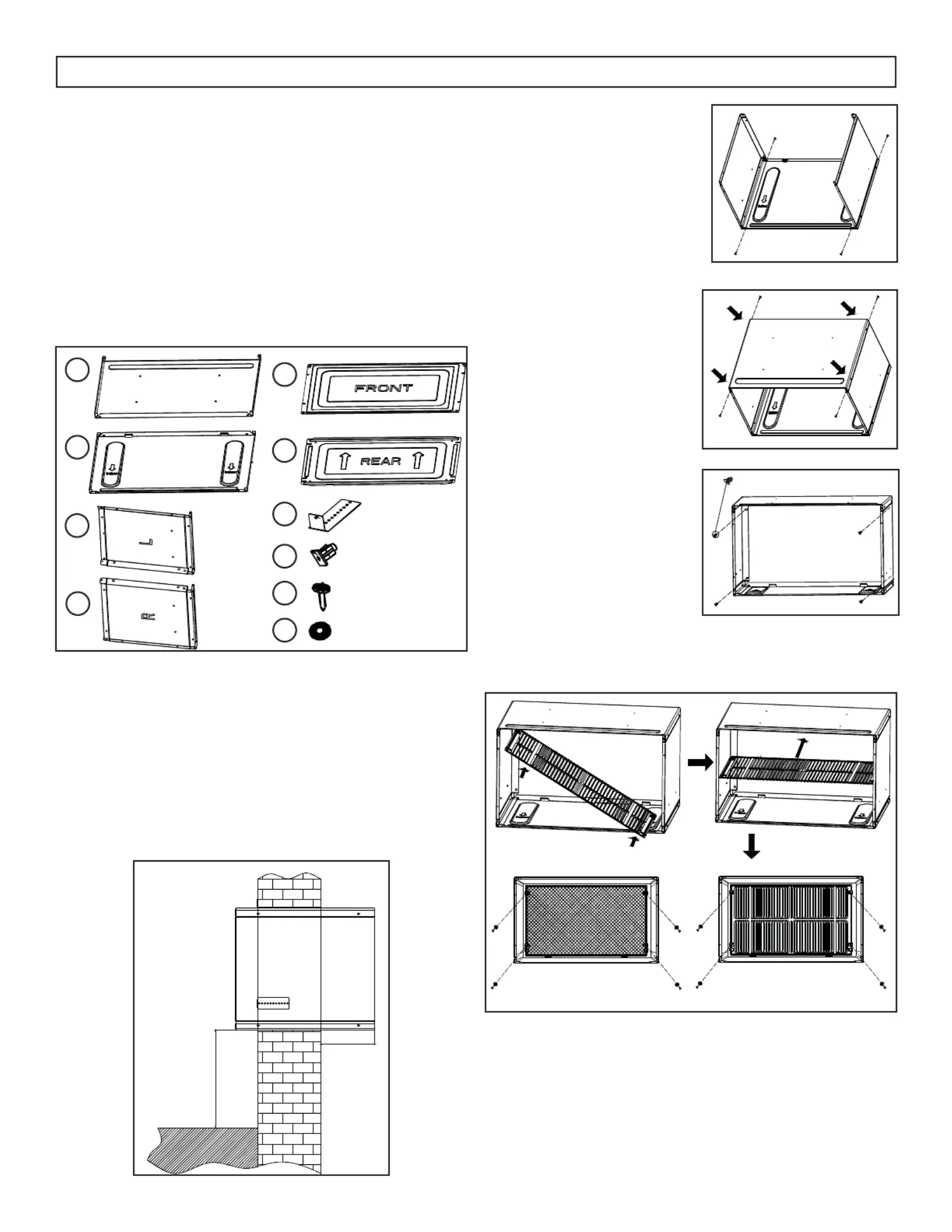

THROUGH-THE-WALL AIR CONDITIONER SLEEVE INSTALLATION INSTRUCTIONS
ACCESSORIES
1. Top panel
2. Bottom panel
3. Left side panel
4. Right side panel
5. Front cover panel
6. Rear cover panel
7. Bracket (x4)
8. Clasp (x4)
9. Screw (x28)
10. Washer (x8)
1
2
3
4
5
6
7
8
9
10
4” min
1/2” min
Assembled dimensions:
• 25 1/2” (64.8 cm) wide
• 15 1/4” (38.8 cm) tall
• 17 1/2” (44.4 cm) deep
The sleeve must be installed a minimum of 4”
above any fl oor or heat source such as baseboard
heaters or radiators. The sleeve must be installed a
minimum of 1/2” outside the building.
1. Use four screws to
fasten the side panels
to the bottom panel.
The arrow marks
on the bottom panel
indicate the direction
of the indoor side.
2. Attach the top panel
using four screws.
3. Insert the four clasps
into the holes in the
side panels.
Expanded rear grille Louvered rear grille
4. Insert the louvered rear grille or the expanded
rear grille that was packed with the air
conditioner.
• The wall sleeve must be securely fastened to the
wall before installing the air conditioner.
• After the sleeve is installed, caulk where
necessary around the entire interior and exterior
wall opening.
1
INSTRUCTIONS D’INSTALLATION DU MANCHON DU CLIMATISEUR AU MUR
ACCESSOIRES
1. Panneau du haut
2. Panneau du bas
3. Panneau latéral gauche
4. Panneau latéral droit
5. Panneau de couverture
6. Panneau de couverture arrière
7. Support (x4)
8. Fermoir (x4)
9. Vis (x28)
10. Rondelle (x8)
1
2
3
4
5
6
7
8
9
10
4” min
1/2” min
Dimensions assemblées:
• 25 1/2” (64.8 cm) large
• 15 1/4” (38.8 cm) grand
• 17 1/2” (44.4 cm) profond
Le manchon doit être installé à au moins 4” au-
dessus de tout plancher ou source de chaleur,
comme les radiateurs ou les plinthes chauffantes.
Le manchon doit être installé à au moins 1/2“ à
l’extérieur du bâtiment.
1. Utilisez quatre
vis pour fi xer les
panneaux latéraux au
panneau inférieur. Les
fl èches sur le panneau
inférieur indiquent
la direction du côté
intérieur.
2. Fixez le panneau
supérieur à l’aide de
quatre vis.
3. Insérez les quatre
fermoirs dans les
trous des panneaux
latéraux.
Grille arrière élargie Grille arrière à persiennes
4. Insérez la grille arrière à persiennes ou la
grille arrière élargie qui a été emballée avec le
climatiseur.
• Le manchon mural doit être solidement fi xé au
mur avant d’installer le climatiseur.
• Une fois le manchon installé, calfeutrez si
nécessaire autour de toute l’ouverture du mur
intérieur et extérieur.
2
