OUTDOOR BEER DISPENSERS

Installation, Operation and Maintenance Instructions

MODELS:

MODÈLES:

RF24TR1

RF24TL1

RF24BTR1

RF24BTL1

DISTRIBUTEURS DE BIÈRE D’EXTÉRIEUR

Instructions d’installation, d’utilisation et d’entretien

NOTE

CAUTION

Contents:

Safety information ...............................................................2

Unpacking your appliance ...................................................3

Warranty registration............................................................3

Installing your appliance ......................................................4

Cabinet clearances .........................................................4

Leveling the appliance ....................................................4

Electrical connection ......................................................5

Installing the anti-tip device .................................................6

Product dimensions ............................................................8

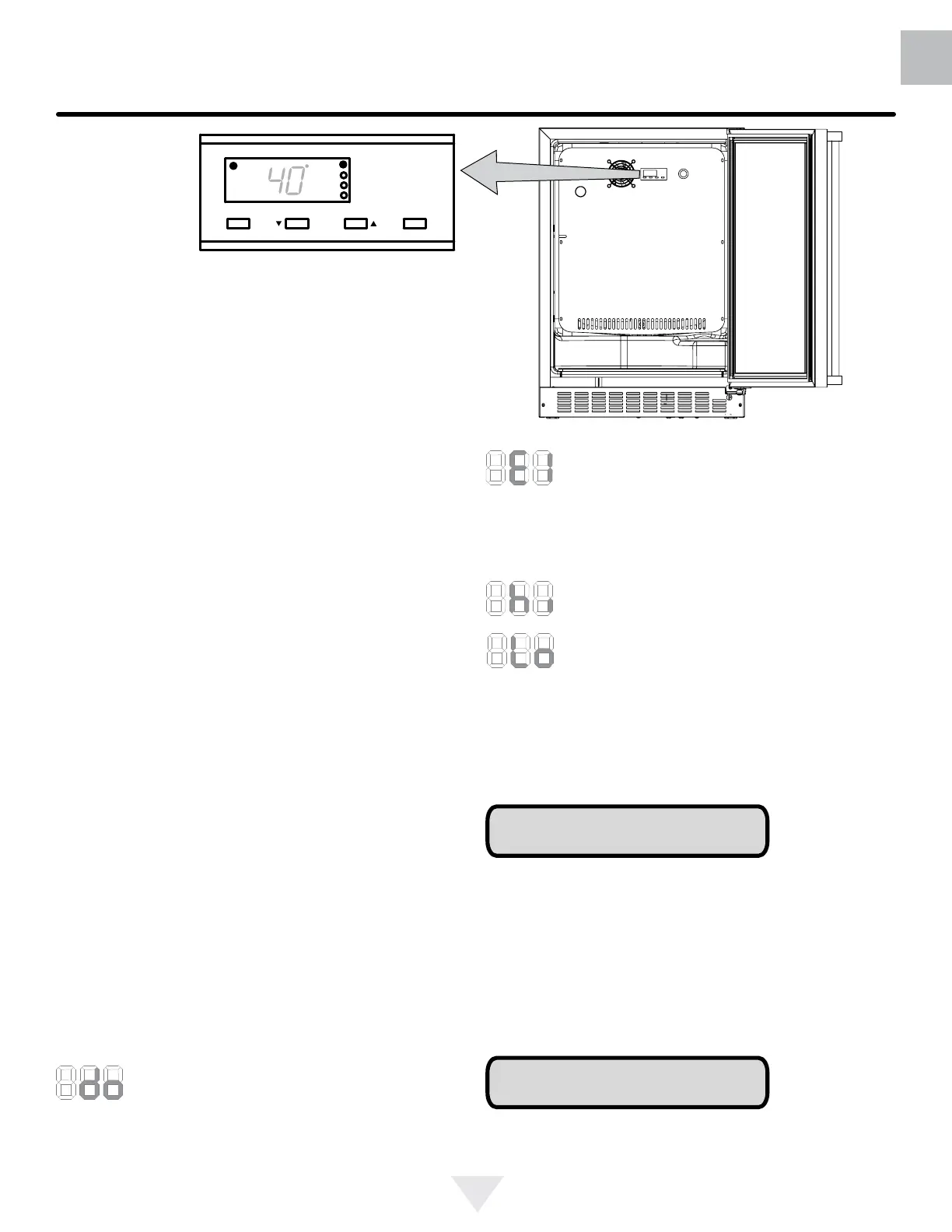

Using your Electronic control...............................................9

Starting your appliance....................................................9

Turning your appliance "ON" or "OFF".............................9

Adjusting the temperature................................................9

Beer dispenser operation..................................................9

Alarms............................................................................9

Door ajar......................................................................9

Temperature sensor fault............................................9

High and Low temperature alarms..............................9

Alarm mute......................................................................9

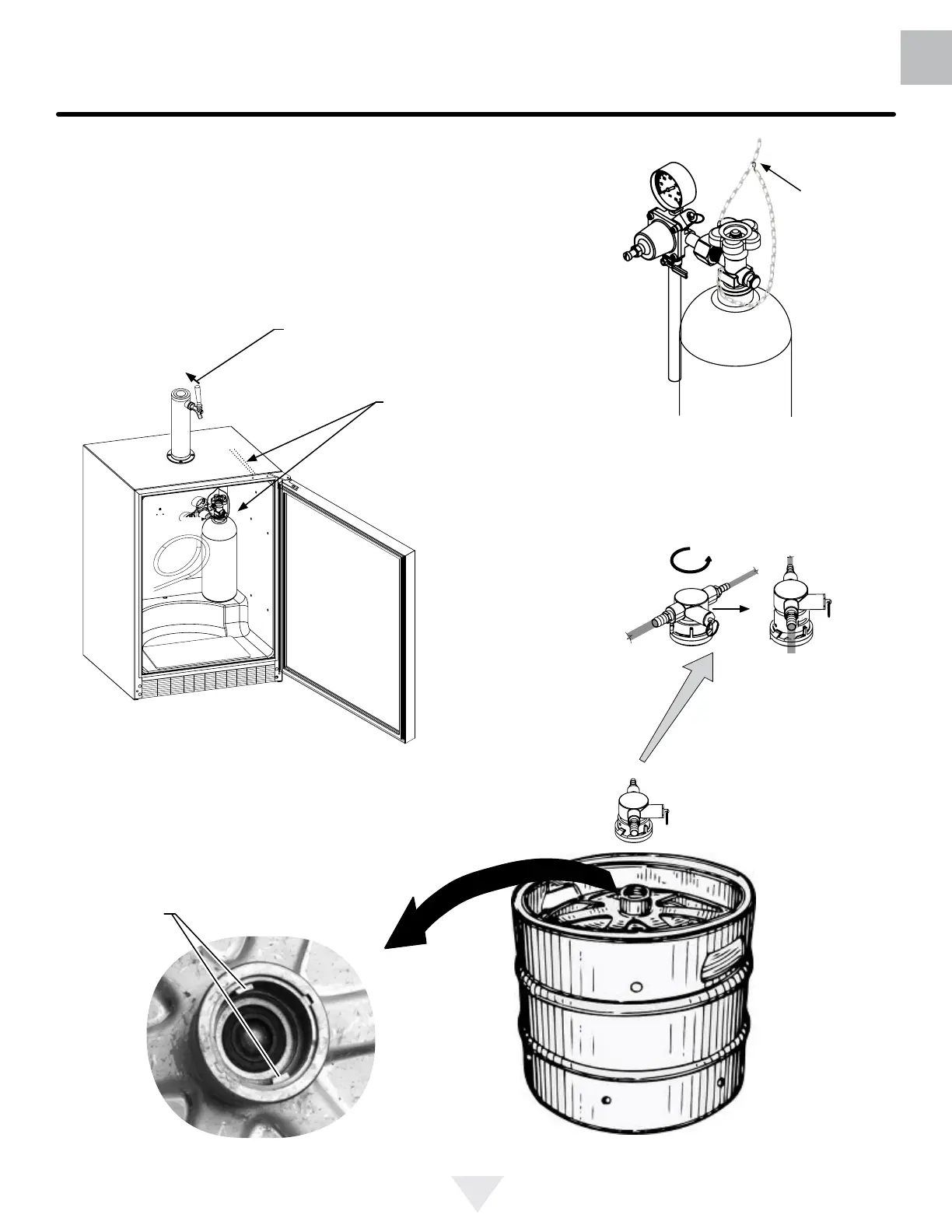

Using your beer dispenser.................................................10

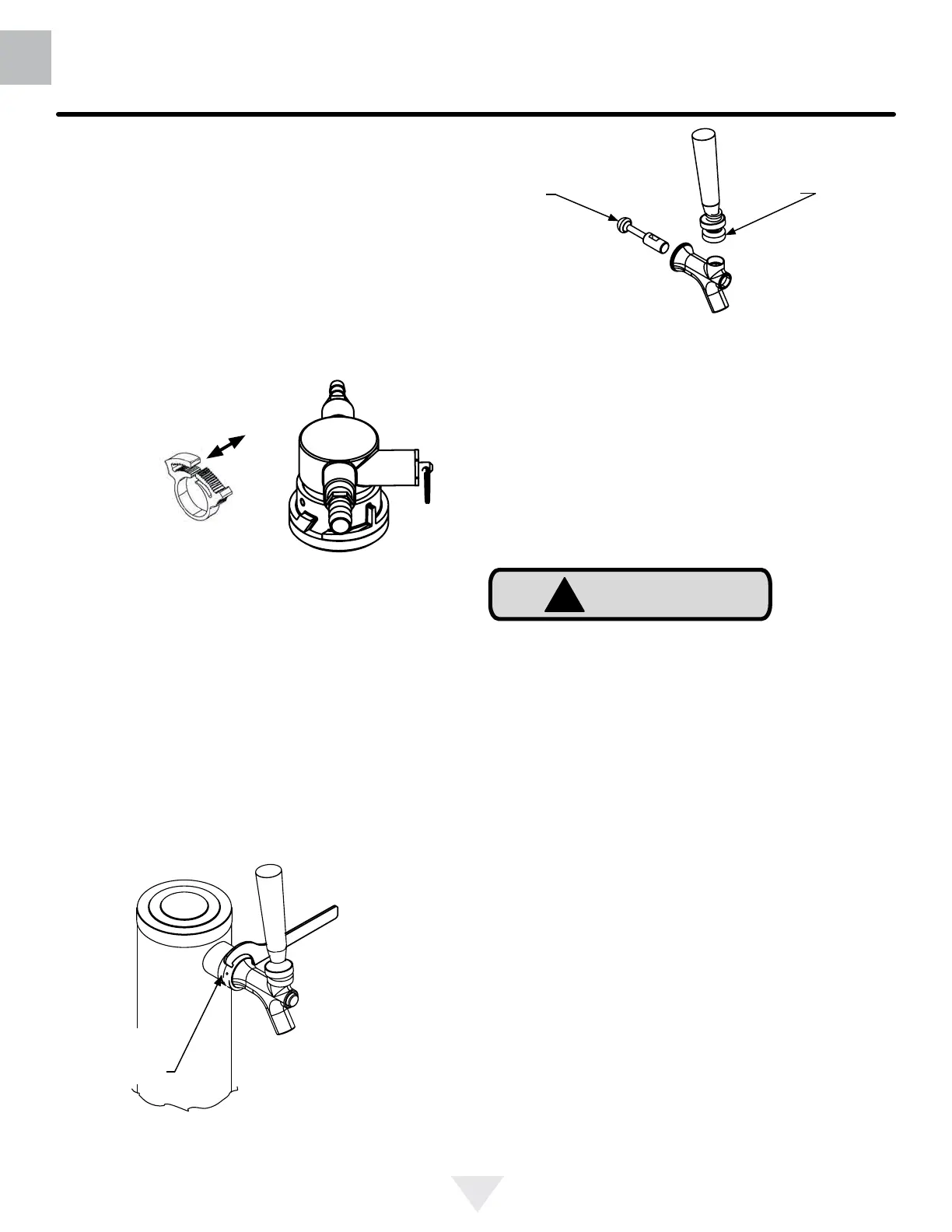

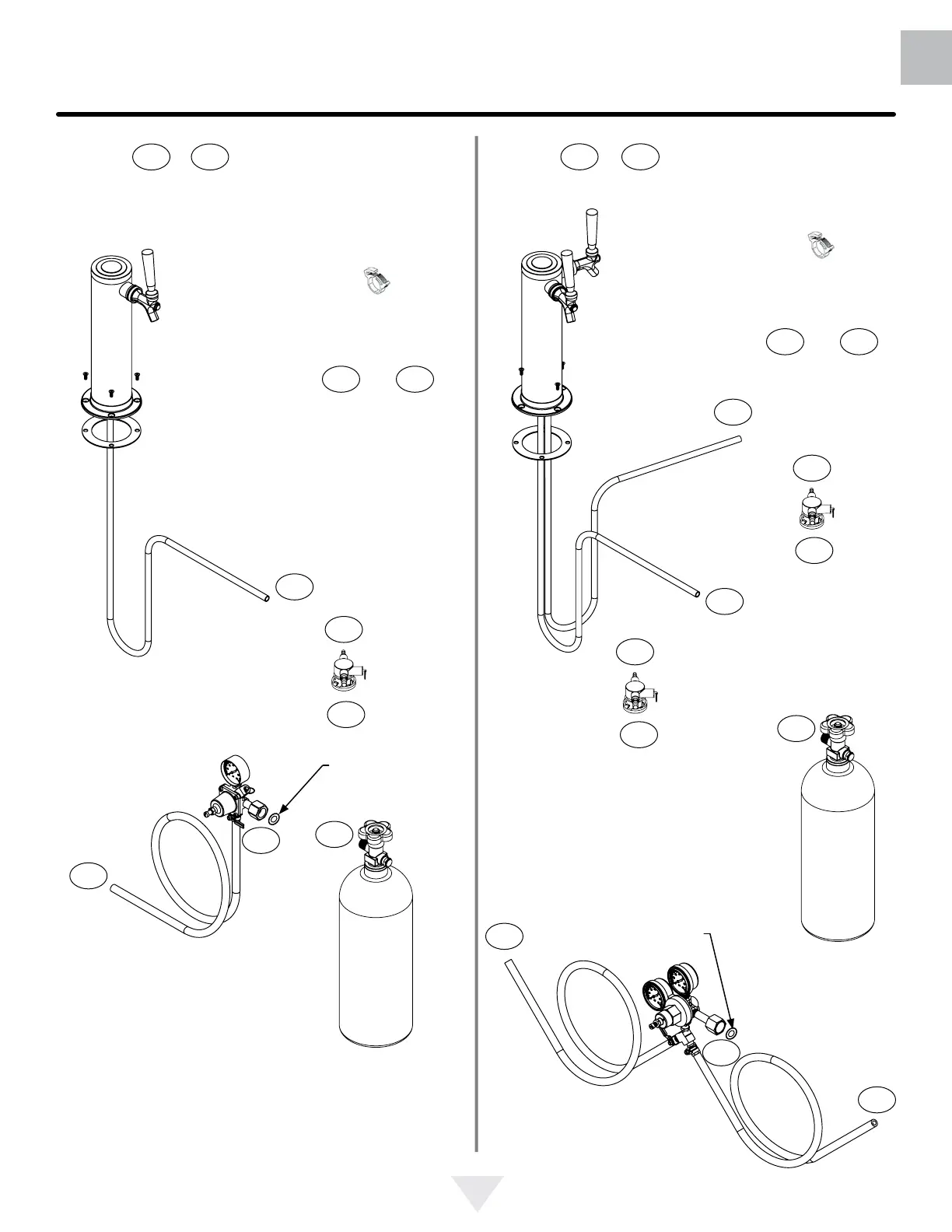

Tap equipment and assembly.......................................10

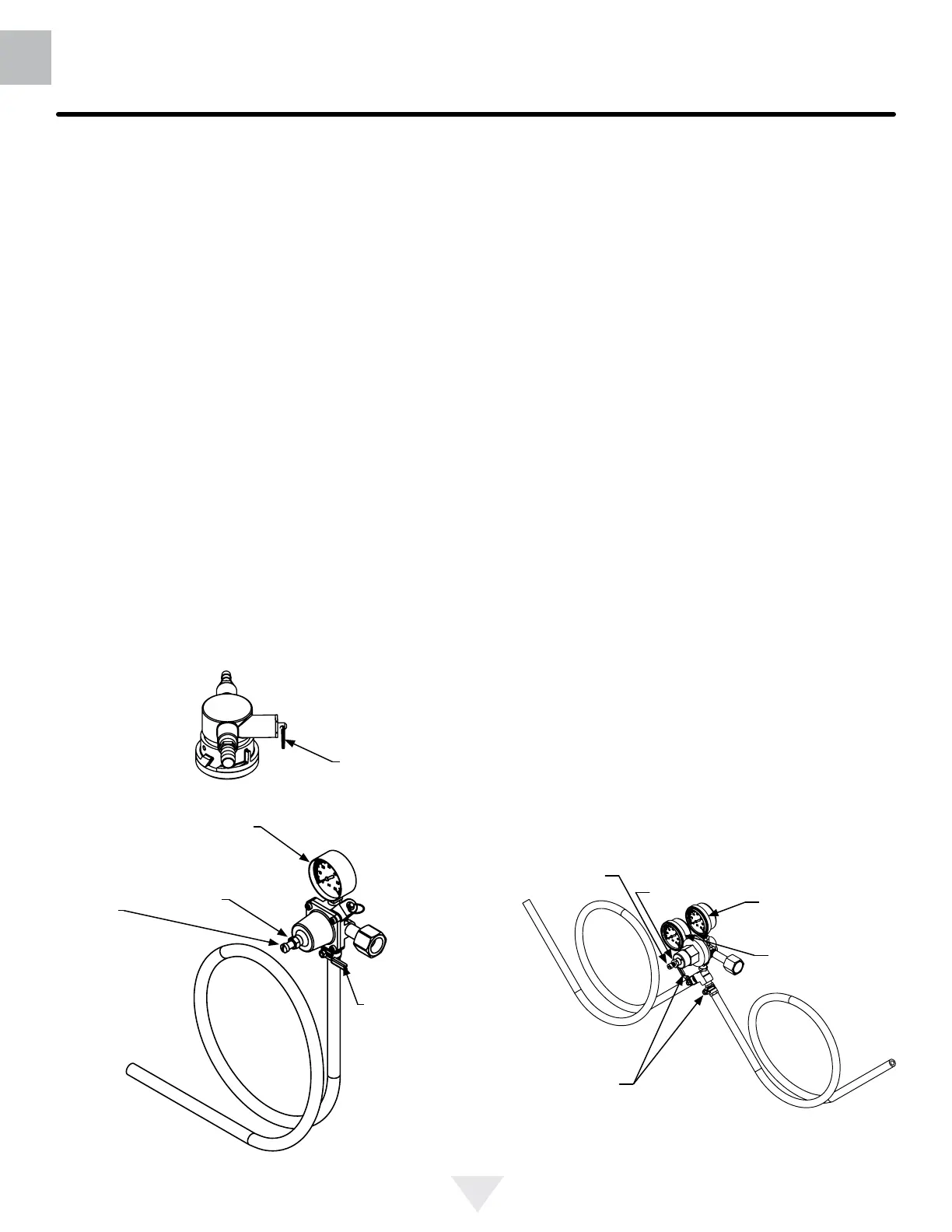

CO2 regulator.................................................................14

Drain kit..........................................................................15

Care and cleaning ............................................................15

Cleaning the drain sump................................................15

Keg coupler cleaning.....................................................16

Faucet cleaning ............................................................16

Front grille .....................................................................16

Cabinet.........................................................................16

Interior...........................................................................16

Long term storage / winterization .......................................17

Stainless steel maintenance ............................................19

Energy saving tips .............................................................20

Troubleshooting .................................................................21

Obtaining service .............................................................21

Warranty ............................................................................22

Important Safety Instructions

Warnings and safety instructions appearing in this guide

are not meant to cover all possible conditions and situa-

tions that may occur. Common sense, caution, and care

must be exercised when installing, maintaining, or operat-

ing this appliance.

Recognize Safety Symbols,

Words, and Labels.

WARNING

WARNING - You can be killed or seriously injured

if you do not follow these instructions.

CAUTION-Hazards or unsafe practices which could re-

sult in personal injury or property / product damage.

NOTE-Important information to help assure a problem

free installation and operation.

CONTENTS

State of California Proposition 65 Warnings:

WARNING: This product contains one or more chemicals

known to the State of California to cause cancer.

WARNING: This product contains one or more chemicals

known to the State of California to cause birth defects or

other reproductive harm.

A Message To Our Customers

Thank you for selecting this DCS Outdoor Refrigerator.

Because of this appliances’ unique features we have devel-

oped this Use and Care and Installation Guide. It contains

valuable information on how to properly install, operate and

maintain your new appliance for years of safe and enjoy-

able operation.

For your convenience, product questions can be answered

by a DCS Customer Care Representative at

1-888-936-7872, or email: customer.care@sherpaykel.com

NOTE: Please write the Model, Code, and Serial Number

on this page for references (the serial plate is located on

the upper left side, inner wall).

MODEL NUMBER:

CODE:

SERIAL NUMBER:

NOTE: Inspect the product to verify that there is no ship-

ping damage. If any damage is detected, call the shipper

and initiate a damage claim. DCS by Fisher & Paykel is not

responsible for shipping damage.

DO NOT discard any packing material (box, pallet, straps)

until the unit has been inspected.

WARNING

WARNING - Help Prevent Tragedies

Child entrapment and suffocation are not problems of

the past. Junked or abandoned refrigerators are still

dangerous - even if they sit out for "just a few hours".

If you are getting rid of your old refrigerator, please

follow the instructions below to help prevent acci-

dents.

Before you throw away your old refrigerator or

freezer:

• Take off the doors or remove the drawers.

• Leave the shelves in place so children may not

easily climb inside.

Remove Interior Packaging

Your appliance has been packed for shipment with all parts

that could be damaged by movement securely fastened.

Remove internal packing materials and any tape holding in-

ternal components in place. The owners manual is shipped

inside the product in a plastic bag along with the warranty

registration card, and other accessory items.

Important

Keep your carton and packaging until your appliance has

been thoroughly inspected and found to be in good condi-

tion. If there is damage, the packaging will be needed as

proof of damage in transit. Afterwards please dispose of all

items responsibly.

WARNING

WARNING - Dispose of the plastic bags which can

be a suffocation hazard.

Note to Customer

This merchandise was carefully packed and thoroughly

inspected before leaving our plant. Responsibility for its

safe delivery was assumed by the retailer upon acceptance

of the shipment. Claims for loss or damage sustained in

transit must be made to the retailer.

NOTE

DO NOT RETURN DAMAGED MERCHANDISE TO THE

MANUFACTURER - FILE THE CLAIM WITH THE

RETAILER.

CAUTION

If the appliance was shipped, handled, or stored in other

than an upright position for any period of time, allow the ap-

pliance to sit upright for a period of at least 24 hours before

plugging in. This will assure oil returns to the compressor.

Plugging the appliance in immediately may cause damage

to internal parts.

WARNING

EXCESSIVE WEIGHT HAZARD

Use two or more people to move product.

Failure to do so can result in personal injury.

UNPACKING YOUR APPLIANCE

CAUTION

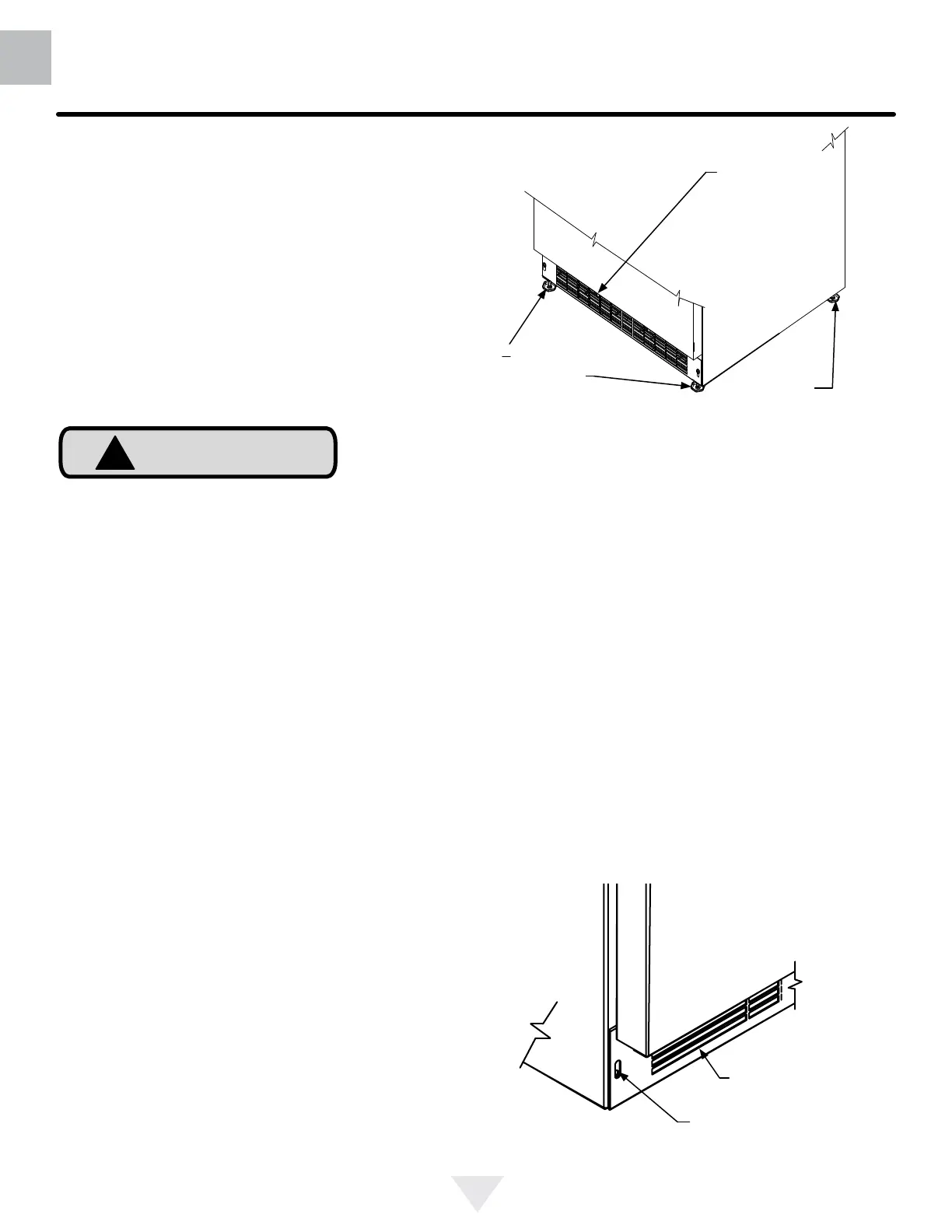

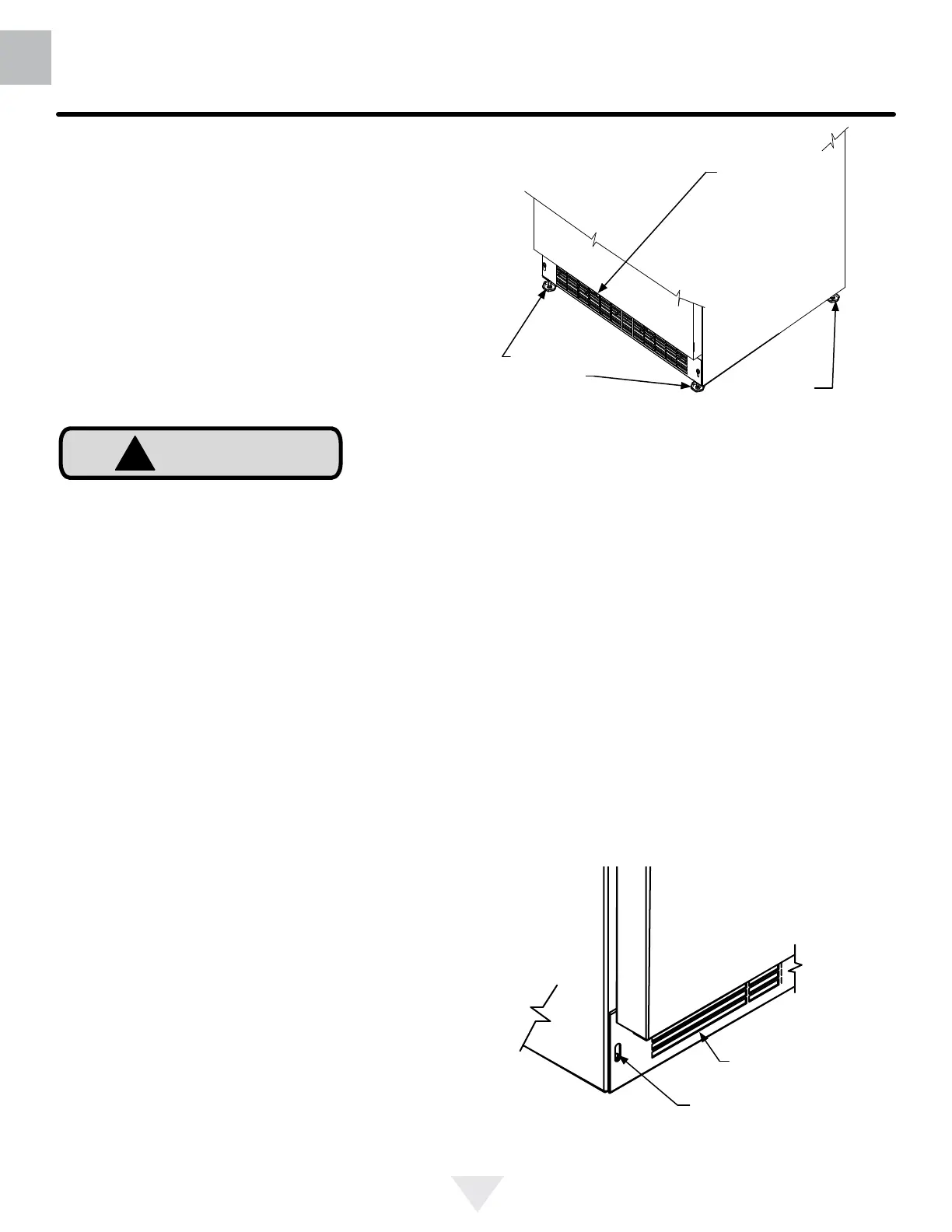

Figure 1

Front Leveling

Legs

Front Grille,

keep this area

open.

Rear

Leveling

Legs

Select Location

The proper location will ensure peak performance of your

appliance. We recommend a location where the unit will

be out of direct sunlight and away from heat sources. To

ensure your product performs to specications, the recom-

mended installation location temperature range is from

55 to 115°F (13 to 46°C).

Cabinet Clearance

Ventilation is required from the bottom front of the appli-

ance. Keep this area open and clear of any obstructions.

Adjacent cabinets and counter top can be installed around

the appliance as long as the front grille remains unobstructed.

Front Grille

Do not obstruct the front grille. The openings within the

front grille allow air to ow through the condenser heat ex-

changer. Restrictions to this air ow will result in increased

energy usage and loss of cooling capacity. For this reason

it is important this area not be obstructed and the grille

openings kept clean (See Figure 1). The use of a custom

made grille is not recommended as it may restrict air ow.

INSTALLING YOUR APPLIANCE

Leveling Legs

Adjustable legs at the front and rear corners of the appli-

ance should be set so the unit is rmly positioned on the

oor and level from side to side and front to back. The

overall height of your appliance may be adjusted between

the minimum, 33

⁄4" (85.7 cm), by turning the leveling leg in

(CW ↷) and the maximum, 34

⁄4" (88.3 cm) by turning the

leveling leg out (CCW ↶).

To adjust the leveling legs, place the appliance on a solid

surface and protect the oor beneath the legs to avoid

scratching the oor. With the assistance of another person,

lean the appliance back to access the front leveling legs.

Raise or lower the legs to the required dimension by turning

the legs. Repeat this process for the rear by tilting the appli-

ance forward using caution. On a level surface check the

appliance for levelness and adjust accordingly.

The front grille screws may be loosened and the grille ad-

justed to the desired height. When adjustment is complete

tighten the two front grille screws. (See Figure 2).

Figure 2

Front grille screw

Front grille

NOTE

Figure 5

Ground Fault Circuit Interrupters (GFCI) are prone to nui-

sance tripping which will cause the appliance to shut down.

GFCI’s are generally not used on circuits with power equip-

ment that must run unattended for long periods of time, un-

less required to meet local building codes and ordinances.

Electrical Connection

A grounded 115 volt, 15 amp dedicated circuit is required.

This product is factory equipped with a power supply

cord that has a three-pronged, grounded plug. It must be

plugged into a mating grounding type receptacle in accor-

dance with the National Electrical Code and applicable lo-

cal codes and ordinances (see Figure 5). If the circuit does

not have a grounding type receptacle, it is the responsibility

and obligation of the customer to provide the proper power

supply. The third ground prong should not, under any cir-

cumstances, be cut or removed.

INSTALLING YOUR APPLIANCE

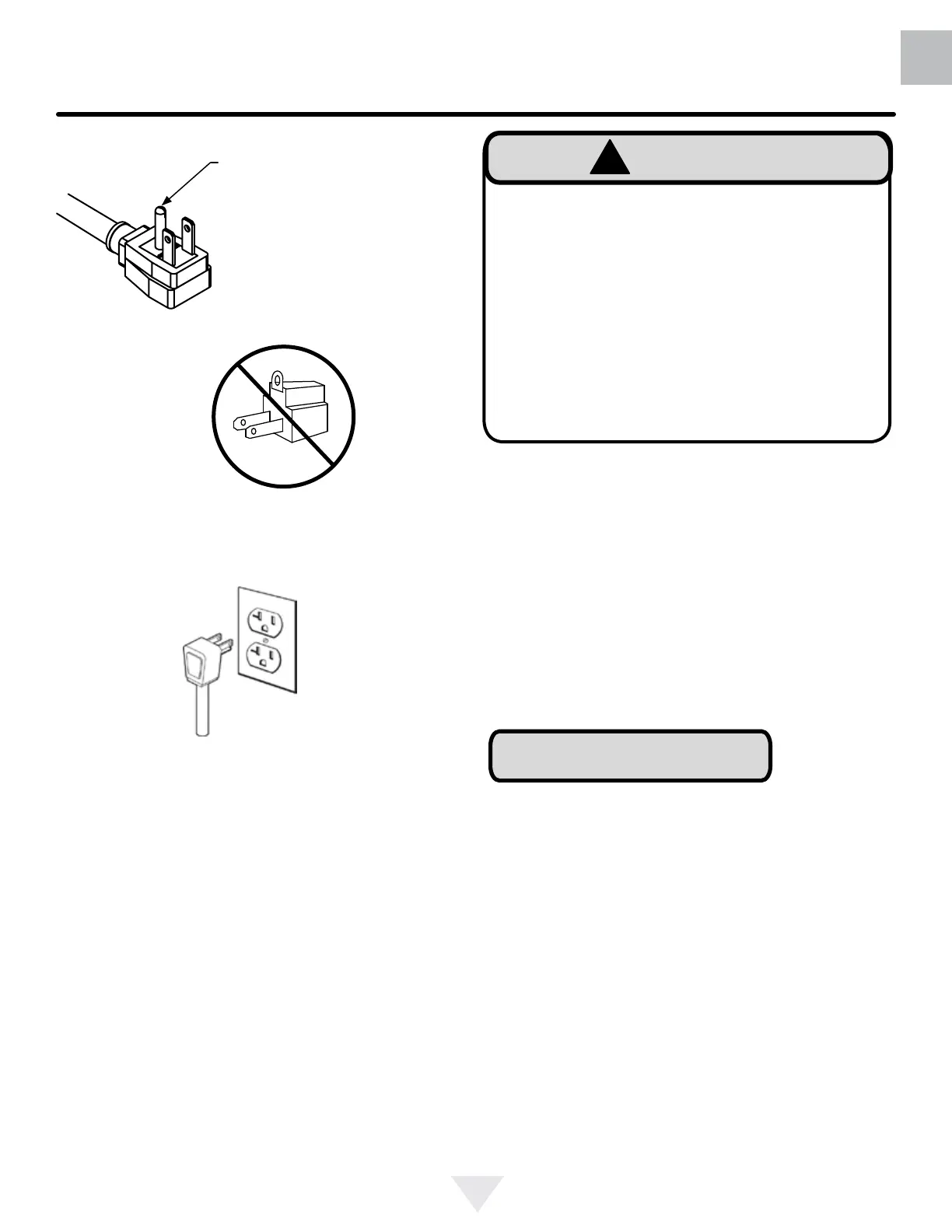

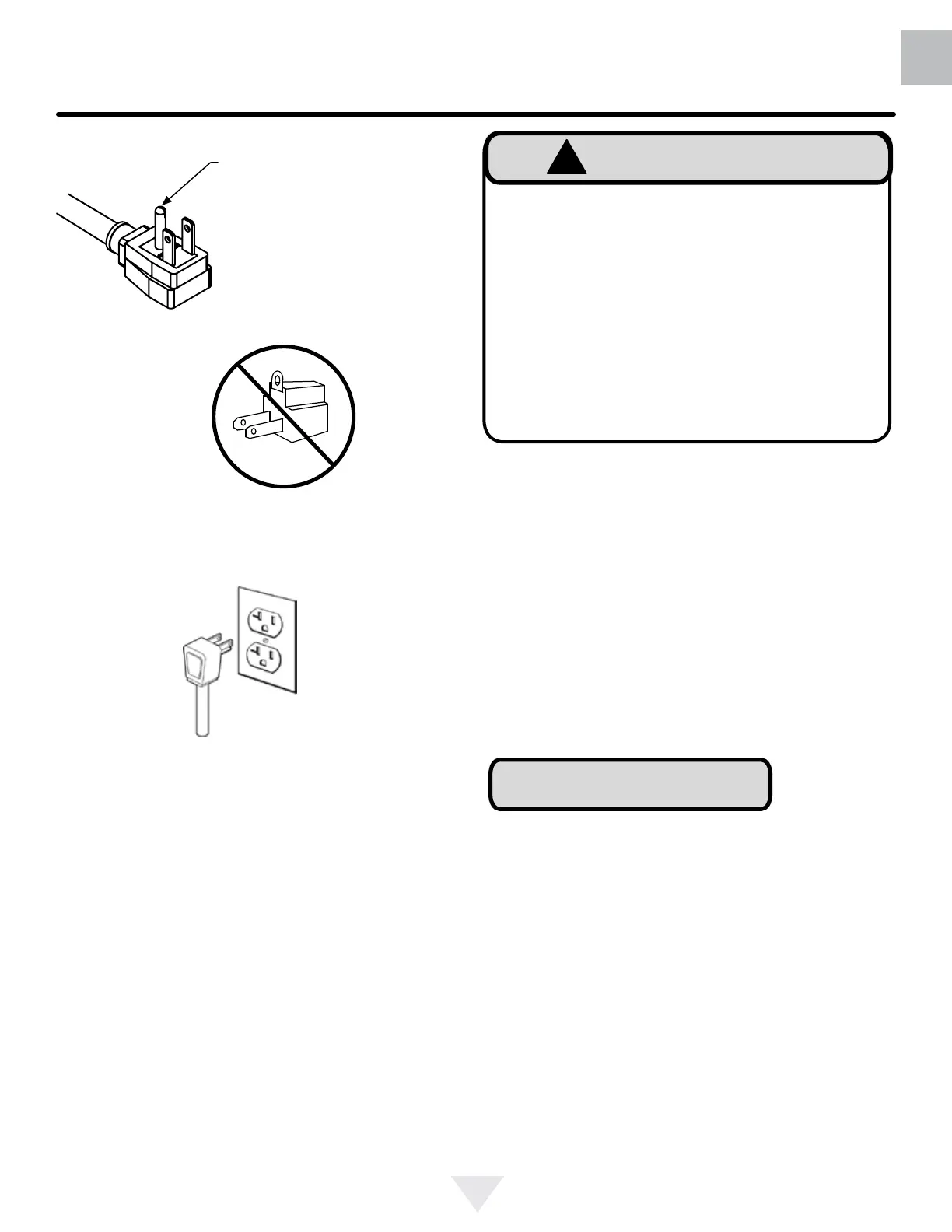

Figure 3

Figure 4

Do not remove

ground prong

Electrical Shock Hazard

• Do not use an extension cord with this appliance.

They can be hazardous and can degrade product

performance.

• This appliance should not, under any circumstanc-

es, be installed to an un-grounded electrical supply.

• Do not remove the grounding prong from the power

cord. (See Figure 3).

• Do not use an adapter. (See Figure 4).

• Do not splash or spray water from a hose on the

appliance. Doing so may cause an electrical shock,

which may result in severe injury or death.

WARNING

CAUTION

NOTE

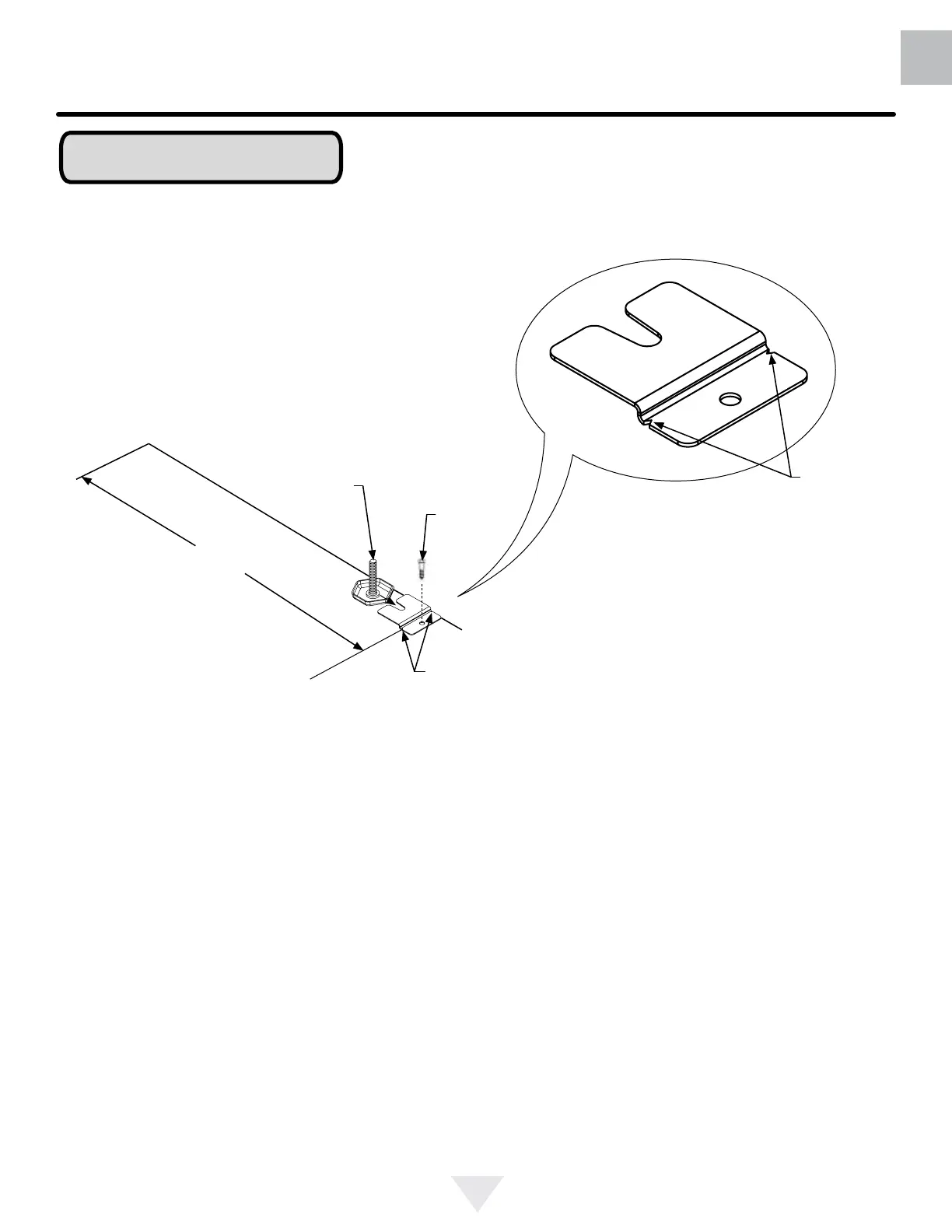

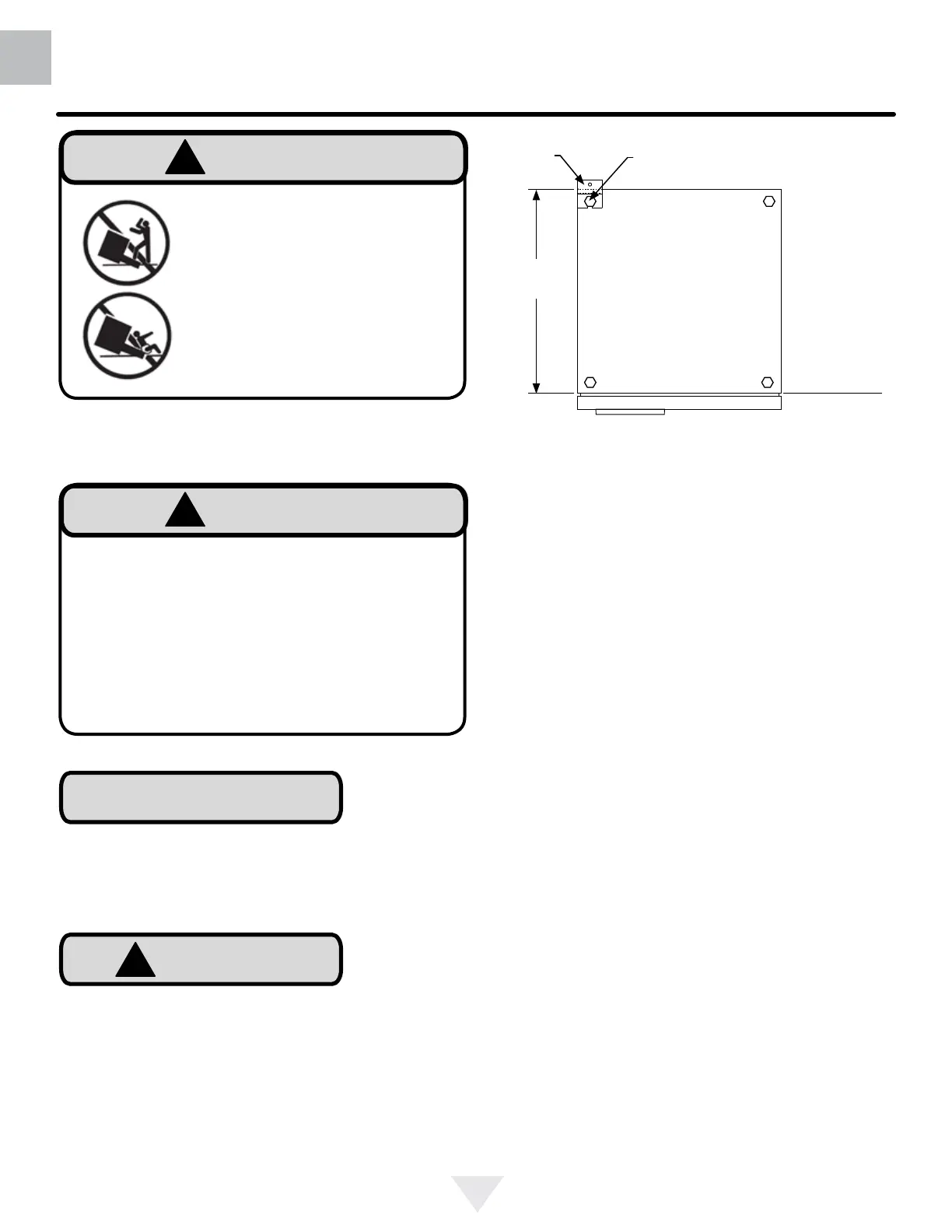

Anti-Tip Device

INSTALLING THE ANTI TIP DEVICE

FOR FREESTANDING INSTALLATIONS

Figure 6

Bottom View of

Beer dispenser

Anti-Tip

Bracket

Leveling Leg

Front of cabinet

⁄2"

(54.6 cm)

Step by step instructions for locating the

position of the bracket:

1) Decide where you want to place the beer dispenser.

Slide it into place, being careful not to damage the oor,

leaving 1" (2.5 cm) of clearance from the rear wall to allow

room for the anti-tip bracket.

2) Raise the rear leveling legs approximately

⁄4" (6 mm) to

allow engagement with the anti-tip bracket. Level the unit

by adjusting all the leveling legs as required. Turning the

leveling leg counterclockwise will raise the unit and clock-

wise will lower the unit.

3) Make sure the beer dispenser is in the desired location,

then mark on the oor the rear and side corner of the cabi-

net where the anti-tip bracket will be installed. If the instal-

lation does not allow marking the rear corner of the cabinet,

then make temporary lines on the oor marking the front

corner of the cabinet, excluding the door. Slide the beer

dispenser out of the way. From the temporary line extend

the sidewall line back 21

⁄2" (54.6 cm) as shown in Figure 6.

4) Align the anti-tip bracket to the marks on the oor so

the side of the bracket lines up with the side of the cabinet

mark, and the "V" notches on the anti-tip bracket line up

with the end of the 21

⁄2" (54.6 cm) line (Rear of cabinet

line).

5) Fasten the anti-tip bracket to the oor using the supplied

screw. (See Figure 7).

6) Slide the cabinet back into position, making sure the rear

cabinet leveling leg slides under the anti-tip bracket engag-

ing the slot.

Floor Mount Installation

The anti-tip bracket is to be located on the oor in the left or

right rear corner of the beer dispenser as shown in

Figure 6.

WARNING

• ALL APPLIANCES CAN TIP

RESULTING IN INJURY.

• INSTALL THE ANTI-TIP

BRACKET PACKED WITH

THE APPLIANCE.

• FOLLOW THE INSTRUC-

TIONS BELOW

WARNING

If your refrigerator is not located under a counter

top (free standing), you must use an anti-tip device

installed as per these instructions. If the refrigerator is

removed from its location for any reason, make sure

that the device is properly engaged with the anti-tip

bracket when you push the refrigerator back into the

original location. If the device is not properly engaged,

there is a risk of the refrigerator tipping over, with the

potential for property damage or personal injury.

If installing on a concrete oor, concrete fasteners are

required, (not included with the anti-tip kit).

Any nished ooring should be protected with appropriate

material to avoid damage when moving the unit.

NOTE

INSTALLING THE ANTI TIP DEVICE

FOR FREESTANDING INSTALLATIONS

"V" notches

in bracket

"V" notches

in bracket

When the oor mounted anti-tip bracket is used the mini-

mum adjusted height of the cabinet is increased by

⁄8" (9 mm).

Figure 7

Front of cabinet line

Rear of cabinet line

Figure 7a

⁄2"

(54.6 cm)

Rear Leveling leg

Screw

Side of cabinet line

"A"

"B"

"C"

"D"

"E"

"H"

"G"

"F"

"J"

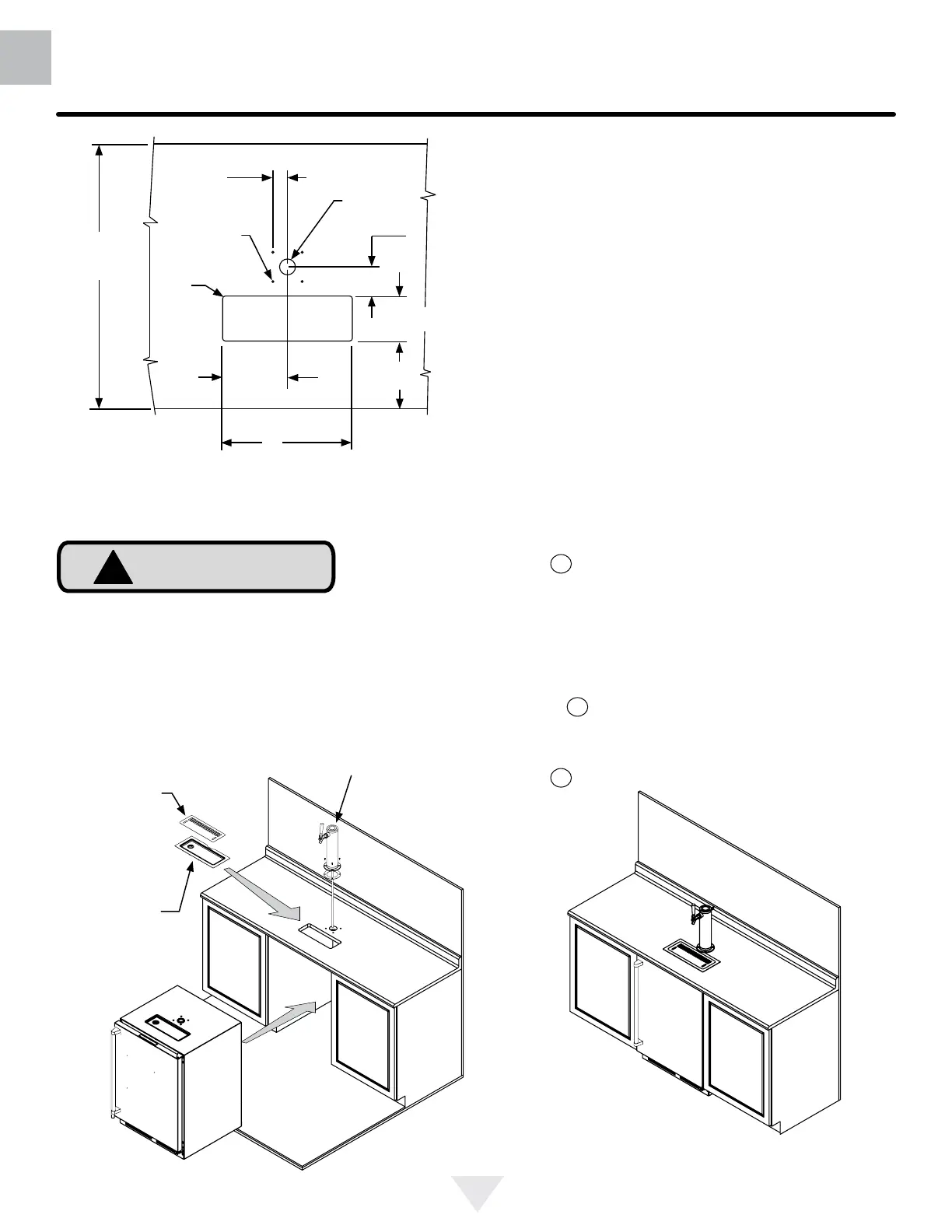

If necessary to gain clearance inside the rough-in

opening a hole can be cut through the adjacent cabi-

net and the power cord routed through this hole to a

power outlet. Another way to increase the available

opening depth is to recess the power outlet into the

rear wall to gain the thickness of the power cord plug.

ROUGH-IN OPENING DIMENSIONS CABINET DIMENSIONS

MODEL "A" "B" "C" "D" "E" "F" "G" "H" "J"

All Models

⁄4" (61.6 cm)

24 ½" (62 cm)

(with optional DCS

side trim kit)

**34" to 35"

(86.4 to 88.9 cm)

⁄8"

(60.7 cm)

⁄4" to 34

⁄4"

(85.7 to 88.3 cm)

⁄32"

(60.2 cm)

⁄4"

(66.7 cm)

⁄32"

(117.9 cm)

⁄4"

(66.7 cm)

PRODUCT DATA

MODEL

ELECTRICAL

REQUIREMENTS***

PRODUCT

WEIGHT

All Models 115V/60Hz/15A

140 lbs

(63.6 kg)

Figure 9

⁄2"

(54.6 cm)

⁄4"

(31.1 cm)

⁄16"

(30.3 cm)

11"

(27.9 cm)

Figure 8

* Depth dimension of rough-in opening may vary depend-

ing on each individual installation. To recess entire door "F"

dimension plus 1" (2.5 cm) for thickness of power cord plug

is required.

** Minimum rough-in opening required is to be larger than

the adjusted height of the cabinet.

*** A grounded 15 amp dedicated circuit is required. Follow

all local building codes when installing electrical and appli-

ance.

PRODUCT DIMENSIONS

Figure 8a

USING YOUR ELECTRONIC CONTROL

• Temperature Sensor Fault: If the control-

ler detects that the temperature sensor is not

properly functioning, a temperature sensor

alarm will sound in one (1) second intervals. "E1" will ash

on the display panel and the Alarm LED located at the top

left of the display below the word "Alarm" will be illuminated.

• High and Low Temperature Alarm: If your

unit reaches an unacceptable temperature

outside of your set-point, the alarm will sound

in (1) second intervals. The display panel will

ash either "Hi" or "Lo" depending upon the

condition and the Alarm LED light at the top

left of the display below the word "Alarm" will be illuminat-

ed. These alarms indicate that the compartment tempera-

ture has moved 10° or more from the set point for more

than 1 hour duration. The alarm will remain active until the

condition is corrected.

NOTE

During initial appliance start-up, the high temperature alarm

may sound until the interior temperature reaches set point.

The high temperature alarm can also occur if the door re-

mains open during an extended period of time (i.e. cleaning

or door ajar alarm condition), high usage or loading with

warm product. After a high temperature alarm condition check

all perishables to ensure they are safe for consumption.

Alarm Mute

Press any key to mute the audible portion of an alarm.

NOTE

This action will only mute the alarm. If the condition that

caused the alarm continues, the alarm code will continue to

ash and will sound for 20 seconds every 60 minutes.

Starting your beer dispenser

Plug the beer dispenser power cord into a wall outlet. Your

beer dispenser will begin cooling after power is applied.

If your beer dispenser does not start, check that the beer dis-

penser is turned on and the set temperature is cold enough.

Turning your beer dispenser ON or OFF

If the beer dispenser is on, the beer dispenser temperature

will be shown on the display. To turn the beer dispenser

off, press and hold the "ON/OFF" button for three seconds.

"OFF" will appear on the display.

If the beer dispenser is not on, "OFF" will be shown on the

display. To turn the beer dispenser on, press and hold the

"ON/OFF" button for three seconds. The beer dispenser

temperature will be shown on the display.

Set temperature

To set the beer dispenser temperature, press and hold

the "SET" button. When the "SET" button is pressed, the

display will show the set temperature. While holding the

"SET" button, press the "WARMER" or "COLDER" buttons

to adjust set temperature.

Beer dispenser operation

The available temperature range of the beer dispenser is

34 to 46°F (1 to 8°C).

It may take up to 24 hours for your beer dispenser to reach

desired temperature. This will depend on amount of content

loaded and number of door opening and closings.

For best results allow beer dispenser to "pull down" to

desired set temperature before loading. Once contents are

loaded, allow at least 48 hours for temperature to stabilize

before making any adjustments to the set temperature.

Alarms

Your digital display function will monitor beer dispenser

function and alert you with a series of audible and

visual alarms.

• Door Ajar Alarm: If the door has been left

open for over ve minutes, the alarm will

sound in one second intervals. The display

panel will ash "do" and the Alarm LED located at the top

left of the display below the word "Alarm" will be illuminat-

ed. This will stop as soon as the door is closed.

Set

Colder Warmer

ON/OFF

Press and Hold Press and Hold

Alarm

Figure 11

Figure 10

close-up of control

USING YOUR BEER DISPENSER

Tap Equipment and Assembly

Your dispensing kit includes the following parts:

Polished stainless steel tower with clear beer line (single

or double dispense)

Tower Gasket

Phillips oval head screws

Knob for Tower (Faucet Handle)

Keg coupler(s)

CO2 regulator with red gas line(s) attached

Empty 5 pound CO2 tank

Plastic clamp(s) large and small

Faucet wrench

Tools required for installation:

Flat bladed screwdriver

Phillips screwdriver

Pliers

Adjustable wrench or a 1

⁄8" open end wrench

⁄2" open end wrench

Barrel Sizes

1/6 barrel 1/4 Barrel 1/2 Barrel

Height

⁄16"

(59.2 cm)

⁄16"

(37.6 cm)

⁄16"

(59.2 cm)

Diameter

⁄4"

(23.5 cm)

17"

(43.2 cm)

17" to 17

⁄4"

(43.2 to 43 cm)

Gallons 5.16 7.75 15.5

#12 ounce

Glasses

60 82 163

This beer dispensing unit will support

⁄2 barrel or

⁄4 bar-

rel. The double draft tower units can support two sixth (

⁄6)

barrels of beer. See chart below for quantity of beer in each

barrel size.

Table A

Table B

Keg Size

#of kegs per

5 pound CO2 Tank

5 gallon Corny 15 to 22

1/6 barrel 14 to 21

1/4 Barrel 10 to 14

1/2 Barrel 5 to 7

CO2 can be dangerous. If it becomes difcult to

breathe and/or your head starts to ache, a high

concentration of carbon dioxide may be present.

Leave the area immediately.

• The CO2 tank must always be connected to the

regulator. Never connect the tank to the keg.

• The CO2 tank must be securely mounted in the

upright position. Secure it with the chain pro-

vided.

• Never drop or throw the CO2 tank.

• Keep the CO2 tank away from heat.

• Ventilate the area after a CO2 leak.

WARNING

1. Remove shelving and packaged components from the

interior of the refrigerator before beginning the assem-

bly process.

2. Take your empty 5 pound CO2 tank to your local gas

supply dealer to be lled. You can usually nd them in

your "yellow pages" under "Welding Supply" or "Fire

Protection". One 5 pound tank can process many kegs

(see table "B") Your dealer should supply you with a

new plastic washer every time the tank is lled. This

washer is used at the regulator to tank connection. See

Figure 15 and 22 on page 11. Replace the old washer

with the new one whenever the tank is relled.

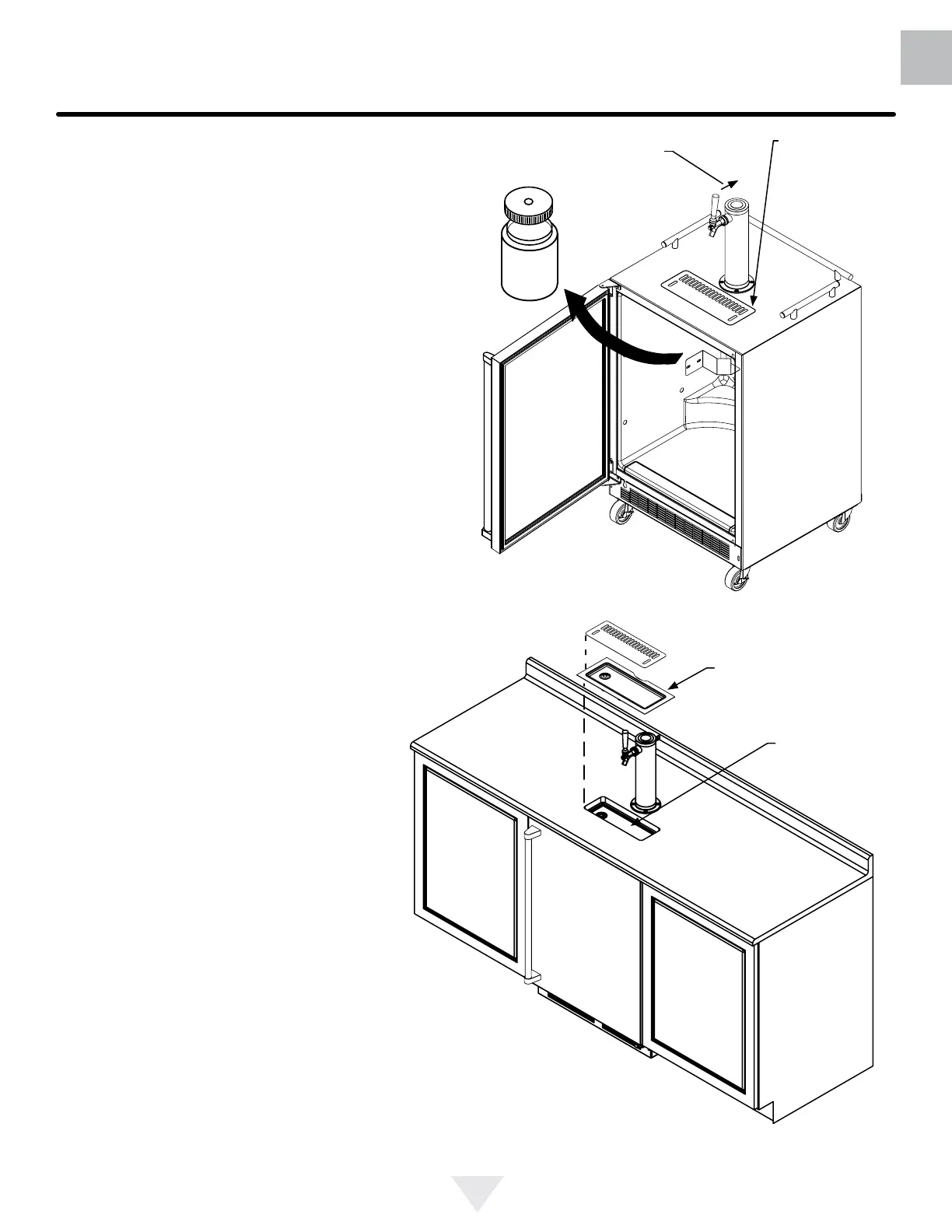

3. Tower mounting (if you are installing the unit under a

counter skip to step 4). If you are mounting the tower

directly to the top of the refrigerator, rst remove the

four screws from the top of the refrigerator. Remove the

foam plug from the large hole in the top of the refrigera-

tor. Feed the clear beer line through the tower gasket

and the large hole in the refrigerator top. Align the 4

holes in the tower with the 4 holes in the refrigerator

top and secure the tower with the 4 screws removed

previously. Skip to step 5.

5 Pound

CO2 Tank

5 Pound

CO2 Tank

Figure 15

Figure 21

Regulator

with red

airline

Regulator

with red

airline

Keg

Coupler

Keg

Coupler

Keg

Coupler

Single

Dispense

Tower

Double

Dispense

Tower

Hose clamps

use for connections

and

Hose clamps

use for connections

and

A A

Single Dispense Tower Kit

Connect to ,etc........

A A

Double Dispense Tower Kit

Connect to ,etc........

Figure 12

Figure 13

Figure 14

Figure 19

Figure 20

Figure 22

Figure 18

Figure 16

Figure 17

New plastic

washer

New plastic

washer

USING YOUR BEER DISPENSER

4. If you are installing your keg refrigerator under a

counter you will need to drill 5 holes in the counter top

to mount the tower. The rst hole is a 1

⁄2" diameter

hole located at the center of the tower for the beer

line, locate approximately 13

⁄2" (34.3 cm) from the

front edge of the counter top (based on a counter top

depth of 25

⁄16"). Next drill the 4 tower mounting holes

per the dimensions in Figure 23. The hole diameter

is dependent on the counter top material and if screw

anchors are required. The screws supplied are in the

literature pack and are a #10 x 1" type AB stainless

steel screw. Mark and cut the rectangular cutout for

the drain sump. After the holes are drilled and the

keg refrigerator is in place under the counter top feed

the beer line through the tower gasket, the 1

⁄2" hole

in the counter top and the hole in the top of the keg

refrigerator. Mount the tower to the counter top with the

4 screws provided. Place the counter top drain sump,

from the literature pack, in the rectangular hole with the

radius cutout to the rear around the tower and place

the grate in the sump.

5. Mount the regulator to the CO

2 tank (connection

)

use the new plastic washer you received from the gas

supply company. Note that the regulator has left hand

threads and has to be turned counterclockwise to

tighten. Tighten with the adjustable wrench or the 1

⁄8"

open end wrench.

6. Connect the red air line(s) from the regulator to the

large air line tting on the keg coupler with a large

hose clamp (connection

7. Connect the clear beer line from the tower to the small

air line tting on the keg coupler with a small hose

clamp (connection

Figure 23

Figure 24

Figure 25

Tower

CAUTION

The cutout dimensions shown in Figure 23 are based on

a 25

⁄16" (64.3 cm) deep counter top. Your counter top may

be different than this and require other front to back dimen-

sioning. Refer to the product dimensions on page 8 when

determining the required dimensions.

Grate from top of

beer dispenser

Counter top

sump from

literature pack

Rear of counter top

⁄8"

(3.5 cm)

typical

⁄2" (38 mm)

Diameter

⁄38"

(7.3 cm)

⁄4"

(10.8 cm)

⁄8"

(16.2 cm)

⁄4" (6 mm)

radii,

typical

⁄4"

(31.1 cm)

⁄8"

(15.6 cm)

counter

top depth

⁄16"

(64.3 cm)

Diameter

to suit

USING YOUR BEER DISPENSER

Figure 27

Figure 27a

Rotate the top of the coupler coun-

ter clockwise to extend the coupler

to the to the "OFF"position.

Coupler

extended

8. Locate the CO

2 tank in the corner of the refrigerator as

shown in Figure 26 and secure with the chain. Close

the faucet handle on the tower.

9. Hooking up the keg coupler to the keg: Verify the cou-

pler is in the "OFF" position (see Figure 27a).Align the

lugs on the keg with the corresponding openings on the

keg coupler and turn clockwise until the coupler stops

(about 90°). Push down and twist the top of the coupler

clockwise to allow gas to enter the keg.

Figure 26

Chain-The chain is fastened

and taped to the top of the

interior liner. Remove the tape

and secure the CO

2 tank in

place in the back right corner.

Loop chain around top of tank

and connect with "S" hook.

Push faucet handle back toward

tower to close the faucet

Figure 26a

Connect with

"S" hook

USING YOUR BEER DISPENSER

Lugs

on keg

Figure 27b

CO2 Regulator (Double Dispense Tower)

Your beer dispenser comes equipped with a 5 pound CO2

tank and a dual gauge regulator. The lower gauge should

be reading approximately 750 psi (52 bar) when the tank is

properly lled and the tank is not in the refrigerator (at room

temperature). The tank will read less when chilled. Use this

lower gauge as an indicator of how much CO2 you have left

in the tank.

The upper gauge reads the pressure being supplied to the

beer keg. Follow the procedure below to adjust the pres-

sure to 12 - 14 psi (0.8 to 1 bar) for lager beer or 9 - 12 psi

(0.6 to 0.8 bar) for ale's.

To adjust the pressure (Upper Gauge):

1. Close the shutoff valves at the bottom of the regulator.

2. Be sure the faucet handle is closed on the tower (see

Figure 29).

3. Loosen the lock nut by turning ↶ counterclockwise us-

ing the

⁄2" open end wrench until loose, this will allow

adjustment of the pressure adjustment screw.

4. With the at bladed screwdriver turn the adjustment

screw ↷ clockwise to increase the pressure or ↶ coun-

terclockwise to decrease the pressure.

5. Open the shutoff valve on the bottom of the regula-

tor. The gauge reading may drop but will return very

quickly.

6. Pull the ring on the keg coupler to allow the gas to ow

momentarily.

7. Make any ne adjustments if necessary with the adjust-

ment screw.

8. Tighten the locknut with the

⁄2" open end wrench by

turning clockwise ↷.

CO2 Regulator (Single Dispense Tower)

Your beer dispenser comes equipped with a 5 pound CO2

tank and a single gauge regulator. The gauge reads the

pressure being supplied to the beer keg. Follow the pro-

cedure below to adjust the pressure to 12 - 14 psi (0.8 to

1 bar) for lager beer or 9 - 12 psi (0.6 to 0.8 bar) for ale's.

To adjust the pressure (Single Gauge):

1. Close the shutoff valve at the bottom of the regulator.

2. Be sure the faucet handle is closed on the tower (see

Figure 26).

3. Loosen the lock nut by turning ↶ counterclockwise us-

ing the

⁄2" open end wrench until loose, this will allow

adjustment of the pressure adjustment screw.

4. With the at bladed screwdriver turn the adjustment

screw ↷ clockwise to increase the pressure or ↶ coun-

terclockwise to decrease the pressure.

5. Open the shutoff valve on the bottom of the regula-

tor. The gauge reading may drop but will return very

quickly.

6. Pull the ring on the keg coupler to allow the gas to ow

momentarily.

7. Make any ne adjustments if necessary with the adjust-

ment screw.

8. Tighten the locknut with the

⁄2" open end wrench by

turning clockwise ↷.

Ring on keg

coupler

Figure 29 (Regulator for

Single Dispense Tower)

Figure 30 (Regulator for

Double Dispense Tower)

Figure 28

(2) shutoff

valves (closed

position shown)

Upper Gauge

Pressure Gauge

Lower Gauge

Pressure

Adjustment

Screw

Lock Nut

USING YOUR BEER DISPENSER

Pressure

Adjustment

Screw

Lock Nut

shutoff valve

(closed posi-

tion shown)

Figure 31

Drain kit (All Models): The drain kit is shipped in

place and ready to use. To empty: Pull drain hose out of

bottle cap, remove bottle from unit, unscrew cap and dis-

card waste and rinse bottle. Reinstall bottle in unit.

Unscrew

cap

Removable

grate for clean-

ing sump area

Cleaning the drain sump:

On a free standing beer dispenser remove the grate from

in front of the tower, clean with soap and water and dry

before reinstalling. Clean the sump area with soapy water

and dry. (See gure 31).

On a built in beer dispenser remove the grate and coun-

ter top sump, clean with soap and water and dry before

reinstalling. Clean the sump area with soapy water and dry.

(See Figure 32).

Counter top

sump

Clean and dry

sump area

Figure 32

Push faucet handle back toward

tower to close the faucet

USING YOUR BEER DISPENSER AND CARE AND CLEANING

Faucet Cleaning

Turn off the gas supply with the shutoff valve(s) under the

regulator (see Figure 29 or 30) and open the faucet to re-

lieve the pressure. To remove the faucet from the tower use

the spanner wrench provided. Place the pin on the wrench

into the hole on the faucet collar and turn clockwise ↷ to

remove the faucet. (See Figure 35).

Remove the knurled cap from the faucet body just below

the handle and pull the handle assembly from the faucet.

This will allow the shaft to be removed from the back of the

faucet, see Figure 36.

Soak all faucet parts in hot water or a solution of hot water

and a sanitizing solution. Do not use soap. Rinse thorough-

ly with clean water.

Reassemble faucet, assemble faucet to tower (be sure

faucet is in off position), and turn on gas valve.

Figure 35

Figure 36

After removing the

handle the shaft will

slide out the back of the

faucet

Unscrew knurled

cap on faucet body

and remove handle

assembly

Place pin on

wrench into hole

in faucet collar.

CARE AND CLEANING

Cleaning

Remove the keg coupler from the keg if necessary. Close the

gas valve(s) below the regulator, remove both the red gas

line(s) and clear beer line(s) from the keg coupler(s) by remov-

ing the plastic hose clamps (See Figure 33). Soak and brush

the keg coupler in hot water or a sanitizing solution. Rinse

thoroughly with clean water. Dry all parts and reassemble.

Cleaning and Maintaining Dispensing System

The dispensing system needs to be cleaned between

usage to prevent spoilage and/or foul taste in your beer.

Figure 34

Figure 33

Hose clamps can be

released by a lateral

movement to the head.

CAUTION

SHOCK HAZARD: Disconnect electrical power from the

appliance before cleaning with soap and water.

Cabinet

The stainless steel cabinet can be washed with either a

mild soap and water and thoroughly rinsed with clear water.

NEVER use abrasive scouring cleaners. Dry thoroughly

with a terry towel.

Interior

Wash interior compartment with mild soap and water. Do

NOT use an abrasive cleaner, solvent, polish cleaner or

undiluted detergent.

Care of Appliance

1. Avoid leaning on the door, you may bend the door

hinges or tip the appliance.

2. Exercise caution when sweeping, vacuuming or mop-

ping near the front of the appliance. Damage to the

grille can occur.

3. Periodically clean the interior of the appliance as needed.

In the Event of a Power Failure

If a power failure occurs, try to correct it as soon as pos-

sible. Minimize the number of door openings while the

power is off so as not to adversely affect the appliance's

temperature.

Front Grille

Be sure that nothing obstructs the required air ow openings

in front of the cabinet. At least once or twice a year, brush or

vacuum lint and dirt from the front grille area (see page 4).

CARE AND CLEANING

Long term storage / winterization:

1. Time to Winterize, when the daily low ambient tempera-

ture is at or below 38°F (3.3°C).

2. Turn unit off, (see page 9).

3. Remove all contents.

4. If necessary, move the unit so you can gain access to

the rear of the product.

5. Unplug the unit from the power outlet.

6. It is also recommended that the power to the outlet be

turned-off if the circuit is not required for other items

during the Winter season.

7. Shut-off CO

tank valve.

8. Drain beer line(s)

9. Disassemble faucet and clean, (see page 16).

10. Soak and clean Sankey Low-Boy tap, (see page 16).

11. When cleaning unit pay particular attention to any

cracks and crevices that may have accumulated dirt

and debris.

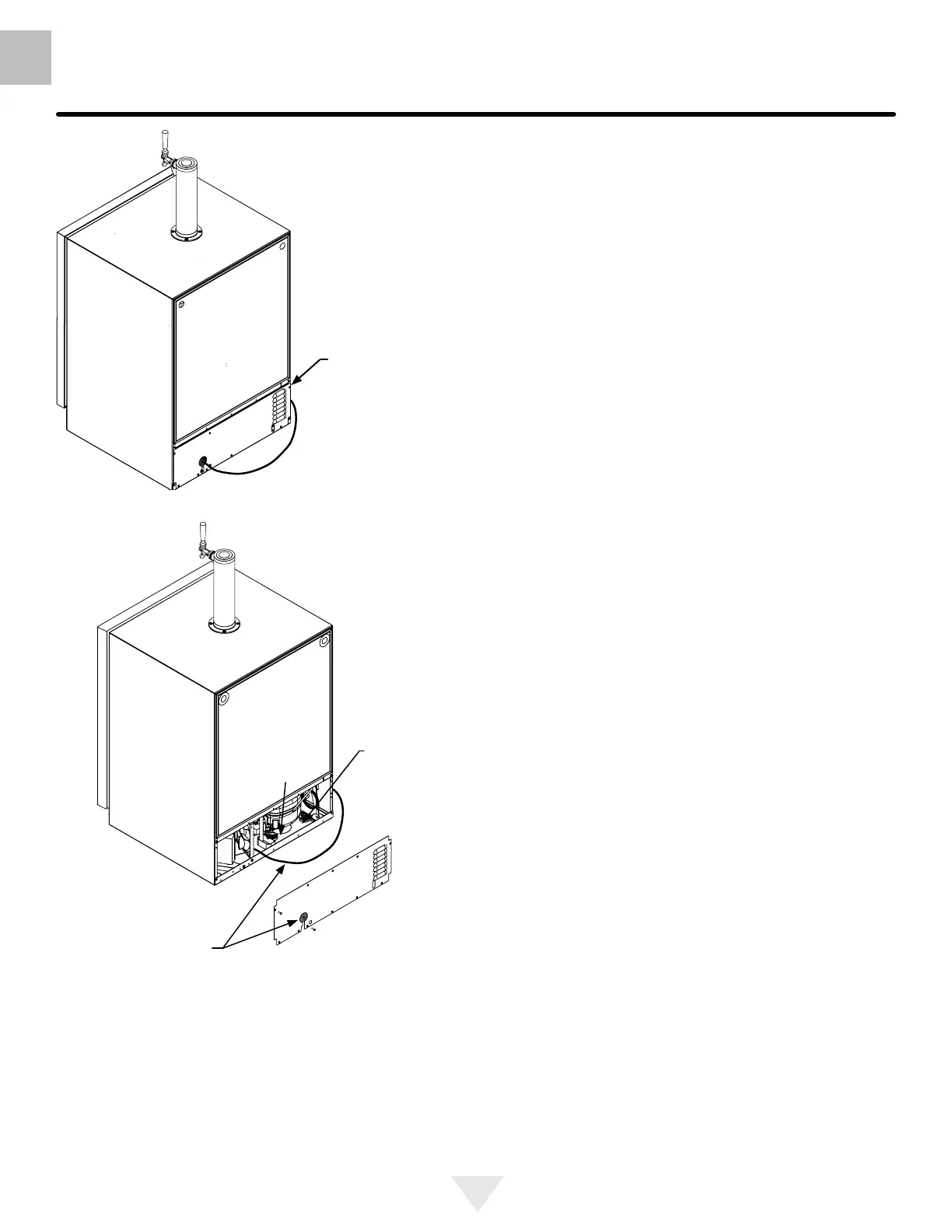

12. Remove the front toe-grille, (see Figures 37 and 38),

and use a brush and vacuum to clean dirt and debris

from beneath the unit.

13. Thoroughly clean the toe-grille and re-install on the

unit.

14. Remove the rear access cover, (see Figure 39), and

use a brush and vacuum to clean dirt and debris from

the machine compartment.

15. Thoroughly clean the rear access cover and re-install

on the unit.

16. Wipe down all interior surfaces with anti-bacterial

cleaner to be followed with clean rinse water to remove

any residual chemicals which could cause staining. Do

not use any abrasive cleaners or scouring pads.

CAUTION

Operating of the unit at ambient temperatures below the

recommended Winterization temperature will void your war-

ranty.

a. Remove keg coupler (sankey tap), (see

page 16).

b. Remove faucet on tower, (see page 16).

c. Beer lines will gravity drain.

d. Clean beer line tubing.

• If the plastic defrost drain pan located

under the compressor contains water,

use a sponge to remove as much

water as possible

• Remove plastic oor protector and

stainless steel lower edge guard to

clean underneath.

Front grille screw

Front grille

Figure 37

Remove oor

protector and

edge guard

and clean

Floor protector

Edge

guard

Figure 38

Figure 38a

Grille

Spacer

Clean out

behind

grille

CARE AND CLEANING

Start-Up After Long-Term Storage:

1. Connect the unit to electrical power.

2. If stored outside, it is recommended that the unit again

be thoroughly inspected per the storage instructions

above to address any dirt or debris from the weather

and/or animals/insects.

3. Turn unit on and conrm your desired control settings.

4. Allow 24-hrs for the unit to stabilize before loading

contents.

17. Leave door open and allow to completely dry out be-

fore closing door.

18. Thoroughly clean the door gasket with anti-bacterial

cleaner to be followed with clean rinse water to remove

any residual chemicals.

19. Thoroughly clean the exterior with a cleaner approved

for stainless steel . Do not use any abrasive cleaners

or scouring pads.

20. Any mounting hardware / fasteners that are showing

signs of corrosion should be replaced.

21. Once the exterior has been thoroughly cleaned, you

may want to apply a coating of car wax to help protect

against spotting from moisture, dirt, and debris that

may accumulate on the surfaces during the Winteriza-

tion period.

After completion of the above, you may choose to store the

unit indoors, although this is not required.

Remove 11

screws from

around the

perimeter of the

access cover

with a

⁄16" nut

driver.

Figure 39

Figure 40

Remove the power

cord from the grommet

in the access cover.

Soak up water

from plastic

drain pan if

necessary

Clean out

debris

STAINLESS STEEL MAINTENANCE

Background

Stainless steel does not stain, corrode, or rust as easily as

ordinary steel, but it is not stain or corrosion proof. Stain-

less steels can discolor or corrode if not maintained prop-

erly.

Stainless steels differ from ordinary carbon steels by the

amount of chromium present. It is this chromium that

provides an invisible protective lm on the surface called

chrome-oxide. This protective chrome-oxide lm on the

surface can be damaged or contaminated, which may

result in discoloration, staining, or corrosion of the base

metal.

Care & Cleaning

Routine cleaning of the stainless steel surfaces will serve to

greatly extend the life of your product by removing contami-

nants. This is especially important in coastal areas which

can expose the stainless to severe contaminants such as

halide salts, (sodium chloride).

It is strongly recommended to periodically inspect and thor-

oughly clean crevices, weld points, under gaskets, rivets,

bolt heads, and any locations where small amounts of liquid

could collect, become stagnant, and concentrate contami-

nates. Additionally, any mounting hardware that is showing

signs of corrosion should be replaced.

Frequency of cleaning will depend upon the installation

location, environmental, and usage conditions.

Choosing a Cleaning Product

The choice of a proper cleaning product is ultimately that

of the consumer, and there are many products from which

to choose. Depending upon the type of cleaning and the

degree of contamination, some products are better than

others.

Typically the most effective and efcient means for routine

cleaning of most stainless steel products is to give the sur-

faces a brisk rubbing with a soft cloth soaked in warm water

and a gentle detergent, or mild mixture of ammonia. Rub-

bing should, to the extent possible, follow the polish lines of

the steel, and always insure thorough rinsing after cleaning.

Although some products are called "stainless steel clean-

ers," some may contain abrasives which could scratch the

surface, (compromising the protective chrome-oxide lm),

and some many contain chlorine bleach which will dull,

tarnish or discolor the surface if not completely removed.

After the stainless surfaces have been thoroughly cleaned,

a good quality car wax may be applied to help maintain the

nish.

Note: Stainless steel products should never be installed, or

stored in close proximity to chlorine chemicals.

Whichever cleaning product you chose, it should be used

in strict accordance with the instructions of the cleaner

manufacturer.

ENERGY SAVING TIPS

The following suggestions will minimize the

cost of operating your refrigeration appliance.

1. Do not install your appliance next to a hot appliance

(cooker, dishwasher, etc.), heating air duct, or other

heat sources.

2. Install product out of direct sunlight.

3. Ensure the front grille vents at front of appliance be-

neath door are not obstructed and kept clean to allow

ventilation for the refrigeration system to expel heat.

4. Plug your appliance into a dedicated power circuit. (Not

shared with other appliances).

5. When initially loading your new product, or whenever

large quantities of warm contents are placed within

refrigerated storage compartment, minimize door

openings for the next 12 hours to allow contents to pull

down to compartment set temperature.

6. Maintaining a relatively full storage compartment will

require less appliance run time than an empty compart-

ment.

7. Ensure door closing is not obstructed by contents

stored in your appliance.

8. Allow hot items to reach room temperature before plac-

ing in product.

9. Minimize door openings and duration of door openings.

10. Use the warmest temperature control set temperature

that meets your personal preference and provides the

proper storage for your stored contents.

11. When on vacation or away from home for extended pe-

riods, set the appliance to warmest acceptable tem-

perature for the stored contents.

12. Set the control to the “off” position if cleaning the

appliance requires the door to be open for an extended

period of time.

• Never attempt to repair or perform maintenance on

the appliance until the main electrical power has been

disconnected. Turning the appliance control "OFF"

does not remove electrical power from the unit's wiring.

• Replace all parts and panels before operating.

WARNING

Electrocution Hazard

Before You Call for Service

If the appliance appears to be malfunctioning, read through

this manual rst. If the problem persists, check the trouble-

shooting guide below. Locate the problem in the guide and

refer to the cause and its remedy before calling for service.

The problem may be something very simple that can be

solved without a service call. However, it may be required

to contact your dealer or a qualied service technician.

TROUBLESHOOTING AND OBTAINING SERVICE

Problem Possible Cause Remedy

Appliance not cold enough

(See “Adjusting the temperature" on

page 9)

• Control set too warm

• Content temperature not stabi-

lized.

• Excessive usage or prolonged

door openings.

• Airow to front grille blocked.

• Door gasket not sealing properly.

• Adjust temperature colder. Al-

low 24 hours for temperature to

stabilize.

• Allow temperature to stabilize for

at least 24 hours.

• Airow must not be obstructed to

front grille. See “clearances” on

page 4.

• Replace door gasket.

Appliance too cold

(See “Adjusting the Temperature” on

page 9)

• Control set too cold

• Door gasket not sealing properly.

• Adjust temperature warmer.

Allow 24 hours for temperature to

stabilize.

• Replace door gasket.

Noise or Vibration • Appliance not level

• Fan hitting tube obstruction.

• Level appliance, see “Leveling

Legs” on page 4.

• Contact a qualied service techni-

cian.

Appliance will not run. • Appliance turned off

• Power cord not plugged in.

• No power at outlet.

• Turn appliance on. See “Starting

your appliance” on page 9.

• Plug in power cord.

• Check house circuit.

How to Obtain Service:

For warranty service, please contact your local service

provider or DCS Customer Care at (888) 936-7872. Before

you call, please have the following information ready:

• Model Number (the serial plate is located on the upper

left side, inner wall).

• Serial Number (the serial plate is located on the upper left

side, inner wall).

• Code (the serial plate is located on the upper left side,

inner wall).

• Date of installation

• A brief description of the problem

Your satisfaction is of the utmost importance to us. If a

problem cannot be resolved to your satisfaction, please

write or email us at:

Write:

Fisher & Paykel and DCS

Appliances Inc

695 Town Centre Drive, Suite #180 Costa Mesa

CA 92626-1902

USA

Email:

customer.care@sherpaykel.com

WARRANTY

Limited Warranty

When you purchase any new DCS Refrigeration Product,

you automatically receive a Two Year Limited Warranty

covering parts and labor for servicing within the 48

mainland United States, Hawaii, Washington, D.C. and

Canada. In Alaska the Limited Warranty is the same

except that you must pay to ship the Product to the service

shop or for the service technician’s travel to your home.

Products for use in Canada must be purchased through

the authorized Canadian distribution channel to ensure

regulatory compliance.

You receive an additional Three Year Limited Warranty

(for a total of Five Years) covering parts for the sealed

refrigeration system (compressor, evaporator, condenser,

lter dryer, and connecting tubing) within the 48 mainland

United States, Hawaii, Washington, D.C. and Canada. In

Alaska the Limited Warranty for the sealed refrigeration

system is the same except that you must pay to ship the

Product to the service shop or the service technician’s

travel to your home.

If the product is installed in a motor vehicle, boat or similar

mobile facility, you receive the same two year warranty, but

you must bring the vehicle, boat or mobile facility containing

the product to the service shop at your expense, or pay the

service technicians to travel to the location of the product.

Fisher & Paykel Undertakes to:

Repair without cost, with limited expectations described

herein, to the owner either for material or labor any part

of the Product, the serial number of which appears on the

Product, which is found to be defective. In Alaska, you

must pay to ship the Product to the service shop or for the

service technician’s travel to your home.

If we are unable to repair a defective part of the Product af-

ter a reasonable number of attempts, at our option we may

replace the part or the Product, or we may provide you a

full refund of the purchase price of the Product (not includ-

ing installation or other charges).

This warranty extends to the original purchaser and any

succeeding owner of the Product during the term of war-

ranty, for products purchased for ordinary single-family

home use.

All service under this Limited Warranty shall be provided

by Fisher & Paykel Appliances Inc. or its Authorized DCS

Service Agent during normal business hours.

There is no warranty for commercial purchase or use.

Limited Warranty

How Long Does this Limited Warranty Last?

Our liability under this Limited Warranty expires Two

Years from the date of purchase of the Product by the

rst consumer.

Our liability for repair of defects in any sealed refrigeration

system (compressor, evaporator, condenser, lter dryer,

and connecting tubing) extends an additional Three Years,

for a total of Five Years from the date of purchase of the

Product by the rst consumer.

Our liability under any implied warranties, including the

implied warranty of merchantability (an unwritten warranty

that the Product is t for ordinary use) also expires Two

Years (or such longer period as required by applicable law)

from the date of purchase of the Product by the rst con-

sumer. Some states do not allow limitations on how long

an implied warranty lasts, so this limit on implied warranties

may not apply to you.

Fisher & Paykel will honor any warranty required by the

law of the particular country or state in which the product

is sold.

This Warranty Does Not Cover

Service calls that are not related to any defect

in the Product. The cost of a service call will

be charged if the problem is not found to be a

defect of the Product. For example:

1. Correct faulty installation of the Product.

2. Instruct you how to use the Product.

3. Replace house fuses, reset circuit breakers, correct

house wiring or plumbing, or replace light bulbs.

4. Correct fault(s) caused by the user.

5. Change the set-up of the Product.

6. Unauthorized modications of the Product.

7. Noise and vibration that is considered normal e.g.

drain sounds, regeneration noises and user warning

beeps.

8. Correcting damage caused by pests e.g. rats, cock-

roaches etc.

9. Used in commercial applications.

Defects caused by factors other than:

1. Normal domestic use or

2. Use in accordance with the Product’s Use and Care

Guide.

WARRANTY

Defects to the Product caused by accident,

neglect, misuses, re, ood or Act of God.

The cost of repairs carried out by non-autho-

rized repairers or the cost of correcting such

unauthorized repairs.

Travel Fees and associated charges incurred

when the product is installed in a location

with limited or restricted access.(i.e. airplane

ights, ferry charges, isolated geographic

areas).

Normal recommended maintenance as set

forth in the Product’s Use and Care Guide.

If you have an installation problem contact

your dealer or installer. You are responsible

for providing adequate electrical, exhausting

and other connection facilities.

This product has been designed for use in a

normal domestic (residential) environment.

This product is not designed for commercial

use (whatsoever). Any commercial use by a

customer will terminate/affect this products

limited warranty.

We are not responsible for consequential or

incidental damages (including without limita-

tion the cost of repairing or replacing other

property damaged if the Product is defective

or any of your expenses caused if the Product

is defective). Some states do not allow the

exclusion or limitation of incidental or conse-

quential damages, so the above limitation or

exclusion may not apply to you.

How to get service

Please read this Use and Care Guide. If you then have any

questions about operating the Product, need the name of

your local DCS Authorized Service Agent, or believe the

Product is defective and wish service under this Limited

Warranty, please contact your dealer or call us at:

TOLL FREE 1-888-936-7872 or contact us through our web

site: www.dcsappliances.com

You may be required to provide reasonable proof of the

date of purchase of the Product before the Product will be

serviced under this Limited Warranty.

Commercial use

This warranty applies to appliances used in residential ap-

plications; it does not cover their use in commercial situa-

tions.

No other warranties

This Limited Warranty is the complete and exclusive agree-

ment between you and Fisher & Paykel Appliances Inc.

regarding any defect in the Product and no other express

warranty has been made or will be made on behalf of

Fisher & Paykel. None of our employees (or our Authorized

Service Agents) are authorized to make any addition or

modication to this Limited Warranty.

Warrantor: Fisher & Paykel Appliances, Inc.

If you need further help concerning this Limited Warranty,

or to make a claim under this warranty, please call us at the

above number, or write to:

Fisher & Paykel and DCS

Appliances Inc

695 Town Centre Drive, Suite #180 Costa Mesa

CA 92626-1902

USA

This Limited Warranty gives you specic legal rights, and

you may also have other rights which vary from country to

country and from state to state.

Fisher & Paykel Appliances Inc. is a leading manufacturer

of premium quality cooking and specialty appliances under

the Fisher & Paykel and DCS brands.

REMARQUE

ATTENTION

Table des matières :

Informations de sécurité ........................................................24

Déballage de votre appareil ...................................................25

Enregistrement de la garantie ................................................25

Installation de votre appareil ..................................................26

Dégagement requis pour l’appareil ...................................26

Mise à niveau de l’appareil ................................................26

Raccordement électrique ..................................................27

Installation du dispositif antibasculement ..............................28

Dimensions du produit ............................................................30

Utilisation de votre commande électronique...........................31

Démarrage de votre appareil .............................................31

Mise en « MARCHE » ou « ARRÊT » de votre appareil ....31

Réglage de la température .................................................31

Fonctionnement du distributeur de bière ............................31

Alarmes ..............................................................................31

Porte entrouverte ...........................................................31

Défaillance du capteur de température ..........................31

Alarme de température élevée ou basse .......................31

Mise en sourdine de l’alarme .............................................31

Utilisation de votre distributeur de bière .................................32

Équipement de robinet et assemblage ...............................32

Régulateur de CO2 ............................................................36

Ensemble d’évacuation ......................................................37

Entretien et nettoyage ...........................................................37

Nettoyage du drain d’évacuation ........................................37

Nettoyage du coupleur de fût à bière .................................38

Nettoyage du robinet .........................................................38

Grille frontale .....................................................................38

Bâti .....................................................................................38

Intérieur ..............................................................................38

Rangement de longue durée / hivernage ..............................39

Entretien de l’acier inoxydable .............................................41

Conseils d’économie d’énergie ..............................................42

Dépannage ............................................................................43

Obtention de service ..............................................................43

Garantie .................................................................................44

(FR)

Consignes de sécurité importantes

Les consignes de sécurité et avertissements contenus

dans ce guide ne couvrent pas de façon exhaustive toutes

les conditions et situations possibles. Soyez prudents et

agissez avec précaution et attention lors de l’installation,

l’entretien ou l’utilisation de cet appareil.

Portez attention aux symboles,

indications et étiquettes de sécurité.

MISE EN GARDE

AVERTISSEMENT – Vous risquez de subir des

blessures graves, voire mortelles, si vous ne respectez

pas ces instructions.

MISE EN GARDE – Risques ou manipulations dange-

reuses susceptibles d’entraîner des blessures et des dom-

mages matériels / au produit.

REMARQUE – Informations importantes visant à assurer

une installation et une utilisation sans problème.

TABLE DES MATIÈRES

État de la Californie – Avertissements de la Proposition 65 :

AVERTISSEMENT : Cet appareil contient un ou plusieurs

produits chimiques reconnus par l’État de la Californie comme

étant cancérigènes.

AVERTISSEMENT : Cet appareil contient un ou plusieurs

produits chimiques reconnus par l’État de la Californie

comme étant sources d’anomalies congénitales ou nuisibles

à la reproduction.

Un message à l’intention de nos clients

Nous vous remercions d’avoir choisi ce réfrigérateur d’exté-

rieur DCS. Nous avons élaboré ce Guide d’installation,

d’utilisation et d’entretien dans le but d’expliquer les fonctions

uniques de cet appareil. Ce guide contient des informations

très utiles sur la façon adéquate d’installer, de faire fonc-

tionner et d’effectuer l’entretien de votre nouvel appareil

an de pouvoir en proter en toute sécurité pendant de

nombreuses années.

Si vous avez des questions au sujet de ce produit, commu-

niquez avec un représentant du service à la clientèle DCS

par téléphone :

1-888-936-7872, ou par courriel :

customer.care@sherpaykel.com

REMARQUE : Veuillez noter le numéro de modèle, le code

et le numéro de série sur cette page pour référence ultérieure

(la plaque signalétique se trouve sur la paroi interne, dans

la partie supérieure gauche).

NUMÉRO DE MODÈLE :

CODE :

NUMÉRO DE SÉRIE :

REMARQUE : Inspectez le produit pour vous assurer

qu’aucun dommage n’a été causé lors de l’expédition. En cas

de dommage, communiquez avec l’expéditeur pour effectuer

une demande d’indemnisation. DCS par Fisher & Paykel n’est

pas responsable des dommages causés lors de l’expédition.

NE METTEZ PAS au rebut les matériaux d’emballage

(boîte, palette, sangles) avant d’avoir terminé l’inspection

de l’appareil.

MISE EN GARDE

AVERTISSEMENT – Aidez à prévenir

les accidents

Les risques d’emprisonnement et de suffocation

des enfants sont des problèmes toujours présents.

Les réfrigérateurs mis au rebut ou abandonnés sont

toujours dangereux, même s’ils sont laissés sans

surveillance pendant quelques heures seulement.

Si vous devez mettre au rebut votre ancien réfrigérateur,

veuillez suivre les instructions ci-dessous pour éviter

les accidents.

Avant de mettre au rebut votre ancien réfrigérateur

ou congélateur :

• Retirez les portes ou les tiroirs.

• Laissez les tablettes en place an d’éviter que

les enfants puissent facilement pénétrer à l’intérieur.

(FR)

Retirez l’emballage intérieur

Votre appareil a été emballé en veillant à ce que toutes

les pièces risquant d’être endommagées lors du transport

soient xées solidement. Retirez tous les matériaux d’embal-

lage intérieurs et tous les rubans adhésifs qui maintiennent les

composants internes en place. Le manuel du propriétaire est

inclus à l’intérieur du produit, dans un sac de plastique avec la

carte d’enregistrement de garantie et les autres accessoires.

Important

Conservez la boîte et les matériaux d’emballage jusqu’à ce

que vous terminiez l’inspection minutieuse de votre appareil

pour vous assurer qu’il est en bon état. En cas de dommage,

l’emballage sera requis comme preuve d’endommagement

causé lors du transport. Veuillez ensuite mettre au rebut de

manière responsable tous les éléments d’emballage.

MISE EN GARDE

AVERTISSEMENT – Jetez les sacs de plastique

qui peuvent représenter un risque de suffocation.

Remarque à l’intention du client

Cette marchandise a été soigneusement emballée et

inspectée avant de quitter notre usine. Le détaillant assume

la responsabilité de la livraison au moment de l’acceptation

de la marchandise. Toute réclamation pour perte ou dommage

encouru lors du transport doit être présentée au détaillant.

REMARQUE

NE RENVOYEZ AUCUNE MARCHANDISE ENDOMMA-

GÉE AU FABRICANT – DÉPOSEZ VOTRE RÉCLAMATION

AUPRÈS DU DÉTAILLANT.

ATTENTION

Si l’appareil a été expédié, déplacé ou entreposé dans une

position autre que verticale pendant une durée quelconque,

laissez l’appareil en position verticale pendant au moins

24 heures avant de le brancher. Cela permettra à l’huile

de retourner au compresseur. Le fait de brancher l’appareil

immédiatement pourrait endommager les pièces internes.

MISE EN GARDE

RISQUE DE POIDS EXCESSIF

Assurez-vous d’être au moins deux personnes

pour déplacer le produit. Le non-respect de cette

consigne peut entraîner des blessures.

DÉBALLAGE DE VOTRE APPAREIL

ATTENTION

(FR)

Figure 1

Pattes de

nivellement

avant

Grille frontale –

gardez cette

zone dégagée.

Pattes de

nivellement

arrière

Sélection de l’emplacement

Un emplacement adéquat permet d’assurer le fonctionnement

optimal de votre appareil. Nous recommandons un emplace-

ment éloigné des sources de chaleur, où l’appareil ne sera pas

exposé à un ensoleillement direct. Pour assurer le fonction-

nement de votre produit selon les spécications, la plage de

température recommandée à l’emplacement d’installation est

de 55 à 115 °F (13 à 46 °C).

Dégagement requis pour l’appareil

La partie avant inférieure de l’appareil nécessite une venti-

lation adéquate. Gardez cette zone ouverte et libre de toute

obstruction. Les armoires adjacentes et le comptoir peuvent

être installés autour de l’appareil, à condition que la grille fron-

tale ne soit pas obstruée.

Grille frontale

N’obstruez pas la grille frontale. Les ouvertures de la grille

frontale permettent à l’air de circuler dans l’échangeur de

chaleur du condensateur. Toute obstruction de cette circula-

tion d’air entraînerait une utilisation d’énergie accrue et une

perte de puissance du système de refroidissement. Pour cette

raison, il est important que cette zone ne soit pas obstruée

et que les ouvertures de la grille demeurent propres (voir

Figure 1). L’utilisation d’une grille fabriquée sur mesure n’est

pas recommandée, car cela pourrait limiter la circulation d’air.

INSTALLATION DE VOTRE APPAREIL

Pattes de nivellement

Les pattes de nivellement dans les coins avant et arrière de

l’appareil doivent être réglées de manière à ce que l’appa-

reil repose fermement au sol, en étant au niveau de droite à

gauche et d’avant en arrière. La hauteur hors tout de votre

appareil peut être ajustée entre la hauteur minimum, 33

⁄4 po

(85,7 cm), en vissant la patte de nivellement (sens horaire ↷),

et la hauteur maximum, 34

⁄4 po (88,3 cm) en dévissant

la patte de nivellement (sens antihoraire ↶).

Pour régler les pattes de nivellement, placez l’appareil sur une

surface solide et protégez le plancher pour éviter de causer

des égratignures sous les pattes. Avec l’aide d’une autre

personne, inclinez l’appareil vers l’arrière pour accéder aux

pattes de nivellement avant. Élevez ou abaissez les pattes à

la hauteur requise en les tournant. Répétez cette procédure à

l’arrière en inclinant l’appareil vers l’avant, en faisant preuve

de prudence. Sur une surface de niveau, vériez si l’appareil

est bien de niveau et ajustez-le si nécessaire.

Il est possible de desserrer les vis de la grille frontale an

d’ajuster cette dernière à la hauteur souhaitée. Une fois

l’ajustement terminé, serrez les deux vis de la grille fron-

tale. (Voir Figure 2).

Figure 2

Vis de grille frontale

Grille frontale

REMARQUE

Figure 5

(FR)

Les disjoncteurs différentiels de fuite à la terre (DDFT)

sont sujets aux déclenchements indésirables entraînant

une mise en arrêt de l’appareil. Les DDFT ne sont généra-

lement pas utilisés sur les circuits avec des équipements

devant fonctionner sans surveillance pendant de longues

périodes, à moins que cela ne soit nécessaire pour assu-

rer la conformité aux codes de construction et règlements

locaux.

Raccordement électrique

Un circuit dédié de 115 volts, 15 ampères avec mise à la terre

est requis.

Ce produit est équipé en usine d’un cordon d’alimenta-

tion muni d’une che à trois broches avec mise à la terre.

Cette che doit être branchée dans une prise avec mise

à la terre de type correspondant et conforme au Code

national de l’électricité, ainsi qu’aux codes et règlements

locaux en vigueur (voir Figure 5). Si le circuit ne comporte

pas de prise avec mise à la terre, le client a la responsabi-

lité et l’obligation de faire installer une prise d’alimentation

adéquate. La broche de mise à la terre ne doit en aucun

cas être coupée ou retirée.

INSTALLATION DE VOTRE APPAREIL

Figure 3

Figure 4

Ne retirez pas

la broche de

mise à la terre

Risque de choc électrique

• N’utilisez aucune rallonge avec cet appareil. Cela

peut s’avérer dangereux et risque de compromettre

le fonctionnement du produit.

• Cet appareil ne doit en aucun cas être raccordé à une

alimentation électrique qui n’est pas mise à la terre.

• Ne retirez pas la broche de mise à la terre du cordon

d’alimentation. (Voir Figure 3).

• N’utilisez aucun adaptateur. (Voir Figure 4).

• N’éclaboussez ou n’arrosez pas l’appareil avec

un boyau. Cela pourrait causer un choc électrique

risquant d’entraîner des blessures graves ou mortelles.

MISE EN GARDE

ATTENTION

REMARQUE

Dispositif antibasculement

(FR)

INSTALLATION DU DISPOSITIF ANTIBASCULEMENT

POUR LES INSTALLATIONS NON ENCASTRÉES

Figure 6

Vue de dessous

du distributeur

de bière

Pièce de xation

antibasculement

Patte de nivellement

Devant de

l’appareil

⁄2 po

(54,6 cm)

Instructions étape par étape pour localiser

la position de la pièce de xation :

1) Choisissez l’endroit où vous souhaitez placer le distributeur

de bière. Glissez-le en place, en veillant à ne pas endom-

mager le plancher et en laissant un dégagement de 1 po

(2,5 cm) à partir du mur arrière an de laisser de l’espace pour

la pièce de xation antibasculement.

2) Élevez les pattes de nivellement arrière d’environ

⁄4 po

(6 mm) an de permettre l’emboîtement avec la pièce de xa-

tion antibasculement. Mettez l’appareil de niveau en réglant

toutes les pattes de nivellement, au besoin. Tournez la patte

de nivellement dans le sens des aiguilles d’une montre pour

abaisser l’appareil, ou dans le sens inverse pour l’élever.

3) Assurez-vous de placer le distributeur de bière à l’endroit

souhaité, puis marquez sur le plancher le coin correspon-

dant aux parties arrière et latérale de l’appareil, à l’endroit où

la pièce de xation antibasculement sera installée. Si l’instal-

lation ne permet pas de marquer le coin arrière de l’appareil,

tracez des lignes temporaires sur le plancher pour marquer le

coin avant de l’appareil, en excluant la porte. Glissez le distri-

buteur de bière hors de son emplacement. À partir de la ligne

temporaire, prolongez la ligne de paroi latérale de 21

⁄2 po

(54,6 cm) vers l’arrière, comme illustré dans la

Figure 6.

4) Alignez la pièce de xation antibasculement sur les marques

tracées sur le plancher, de manière à ce que le côté de la pièce

de xation soit aligné avec le côté de la marque de l’appareil et

que les encoches en « V » sur la pièce de xation antibascu-

lement soient alignées avec l’extrémité de la ligne de 21

⁄2 po

(54,6 cm) (ligne correspondant à l’arrière de l’appareil).

5) Fixez la pièce de xation antibasculement au plancher en

utilisant la vis fournie. (Voir

Figure 7).

6) Replacez l’appareil sur son emplacement, en vous assurant

que la patte de nivellement arrière glisse sous la pièce de

xation antibasculement qui s’emboîte dans la fente.

Installation avec xation au plancher

La pièce de xation antibasculement doit être située sur

le plancher, dans le coin arrière gauche ou droit du distributeur

de bière, comme illustré dans la

Figure 6.

MISE EN GARDE

• TOUS LES APPAREILS

PEUVENT BASCULER ET AINSI

CAUSER DES BLESSURES.

• INSTALLEZ LA PIÈCE DE

FIXATION ANTIBASCULEMENT

FOUNIE AVEC L’APPAREIL.

• SUIVEZ LES INSTRUCTIONS

CI-DESSOUS.

MISE EN GARDE

Si votre réfrigérateur n’est pas installé sous un comptoir

(non encastré), vous devez utiliser un dispositif antibas-

culement installé conformément à ces instructions. Si

le réfrigérateur est déplacé de son emplacement pour

une raison quelconque, assurez-vous que le dispositif

s’emboîte correctement avec la pièce de xation anti-

basculement lorsque vous réinstallez le réfrigérateur à

son emplacement initial. Si le dispositif n’est pas correc-

tement emboîté, le réfrigérateur risque de basculer et

d’entraîner des dommages matériels ou des blessures.

Lors de l’installation sur un plancher en béton, des xations

pour béton sont requises (non comprises avec l’ensemble

antibasculement).

Les revêtements de sol doivent être protégés à l’aide de maté-

riaux appropriés pour éviter les dommages lors du déplace-

ment de l’appareil.

REMARQUE

(FR)

INSTALLATION DU DISPOSITIF ANTIBASCULEMENT

POUR LES INSTALLATIONS NON ENCASTRÉES

Encoches en « V »

dans la pièce de xation

Encoches

en « V »

dans la pièce

de xation

Lorsque la pièce de xation antibasculement montée

au plancher est utilisée, la hauteur d’ajustement minimum

de l’appareil augmente de

⁄8 po (9 mm).

Figure 7

Ligne du devant de l’appareil

Ligne de l’arrière de l’appareil

Figure 7a

⁄2 po

(54,6 cm)

Patte de

nivellement

arrière

Vis

Ligne du côté de l’appareil

« A »

« B »

« C »

« D »

« E »

« H »

« G »

« F »

« J »

S’il est nécessaire de gagner de l’espace à l’intérieur de

l’ouverture, vous pouvez découper un trou dans l’armoire

adjacente an d’y passer le cordon d’alimentation pour

l’acheminer à une prise de courant. Une autre façon

d’augmenter la profondeur d’ouverture disponible est

d’encastrer la prise de courant dans le mur arrière an

de récupérer l’épaisseur de la che du cordon d’alimen-

tation.

« D »

(FR)

DIMENSIONS DE L’OUVERTURE DIMENSIONS DE L’APPAREIL

MODÈLE « A » « B » « C » « D » « E » « F » « G » « H » « J »

Tous

les modèles

24 ¼ po (61,6 cm)

24 ½ po (62 cm)

(avec ensemble de

garnitures latérales

DCS en option)

**34 po à 35 po

(86,4 à 88,9 cm)

⁄8 po

(60,7 cm)

⁄4 po à 34

⁄4 po

(85,7 à 88,3 cm)

⁄32 po

(60,2 cm)

⁄4 po

(66,7 cm)

⁄32 po

(117,9 cm)

⁄4 po

(66,7 cm)

DONNÉES DU PRODUIT

MODÈLE

ALIMENTATION

REQUISE***

POIDS DU

PRODUIT

Tous

les modèles

115 V/60 Hz/15 A

140 lb

(63,6 kg)

Figure 9

⁄2 po

(54,6 cm)

⁄4 po

(31,1 cm)

⁄16 po

(30,3 cm)

11 po

(27,9 cm)

Figure 8

* La profondeur de l’ouverture peut varier selon chaque instal-

lation. Pour encastrer la totalité de la porte, la dimension « F »

avec 1 po (2,5 cm) supplémentaire est requise pour l’épais-

seur de la che du cordon d’alimentation.

** L’ouverture minimale requise doit être supérieure à

la hauteur ajustée de l’appareil.

*** Un circuit dédié de 15 ampères avec mise à la terre est

requis. Respectez tous les codes locaux du bâtiment lors

de l’installation du raccordement électrique et de l’appareil.

DIMENSIONS DU PRODUIT

Figure 8a

UTILISATION DE VOTRE DISTRIBUTEUR DE BIÈRE

Équipement de robinet et assemblage

Votre ensemble de distributeur comprend les pièces

suivantes :

Colonne en acier inoxydable poli avec conduite de bière

transparente (distributeur simple ou double)

Joint de colonne

Vis à tête ovale étoilée

Bouton pour colonne (poignée de robinet)

Coupleur(s) de fût

Régulateur de CO2 avec conduite(s) de gaz

rouge(s) xée(s)

Réservoir vide de 5 livres de CO2

Collier(s) de serrage en plastique, grand et petit

Clé à robinet (clé anglaise)

Outils requis pour l’installation :

Tournevis à tête plate

Tournevis à tête étoilée

Pinces

Clé à molette ou clé plate de 1

⁄8 po

Clé plate de

⁄2 po

Formats de baril

Baril 1/6 Baril 1/4 Baril 1/2

Hauteur

⁄16 po

(59,2 cm)

⁄16 po

(37,6 cm)

⁄16 po

(59,2 cm)

Diamètre

⁄4 po

(23,5 cm)

17 po

(43,2 cm)

17 po à

⁄4 po

(43,2 à 43 cm)

Gallons 5,16 7,75 15,5

Nombre de

verres de

12 onces

60 82 163

Ce distributeur de bière peut fonctionner avec un baril de

format

⁄2 ou

⁄4. La colonne de tirage double peut fonctionner

avec deux barils de bière de format

⁄6. Consultez le tableau

ci-dessous pour connaître la quantité de bière contenue dans

chaque format de baril.

Tableau A

Format de fût

Nombre de fûts par

Réservoir de

5 livres de CO2

« Corny » 5 gallons 15 à 22

Baril 1/6 14 à 21

Baril 1/4 10 à 14

Baril 1/2 5 à 7

Le CO2 peut être dangereux. En cas de difculté

à respirer et/ou de maux de tête, il peut y avoir

une concentration élevée de dioxyde de carbone.

Quittez immédiatement la pièce.

• Le réservoir de CO2 doit toujours être raccordé au

régulateur. Ne jamais raccorder le réservoir au fût.

• Le réservoir de CO2 doit être xé solidement en

position verticale. Utiliser la chaîne fournie pour

le xer.

• Ne jamais faire tomber ou projeter le réservoir

de CO2.

• Conserver le réservoir de CO2 à l’écart de

la chaleur.

• Aérer la pièce après une fuite de CO2.

MISE EN GARDE

1. Retirez les tablettes et les composants emballés de l’inté-

rieur du réfrigérateur avant de commencer l’assemblage.

2. Apportez votre réservoir vide de 5 livres de CO2 à un four-

nisseur de gaz local pour le faire remplir. Vous pouvez

normalement trouver un fournisseur dans les pages

jaunes, sous la section « Fourniture de soudage » ou

« Protection contre les incendies ». La capacité d’un

réservoir de 5 livres est sufsante pour plusieurs fûts

(consultez le tableau « B »). Votre détaillant doit vous

fournir une nouvelle rondelle de plastique à chaque

remplissage du réservoir. Cette rondelle est utilisée au

niveau du raccordement du régulateur avec le réservoir.

Consultez les Figures 15 et 22 à la page 33. Remplacez

l’ancienne rondelle par la nouvelle à chaque remplissage

du réservoir.

3. Montage de colonne (si vous installez l’appareil sous

un comptoir, passez à l’étape 4). Si vous montez

la colonne directement sur le dessus du réfrigérateur,

retirez d’abord les quatre vis situées sur le dessus du

réfrigérateur. Retirez le bouchon en mousse de la grande

ouverture située dans le haut du réfrigérateur. Faites

passer la conduite de bière transparente dans le joint de

la colonne et la grande ouverture sur le dessus du réfrigé-

rateur. Alignez les 4 trous de la colonne avec les 4 trous

sur le dessus du réfrigérateur, puis xez la colonne

à l’aide des 4 vis retirées précédemment. Passez

à l’étape 5.

Tableau B

(FR)

Ensemble de colonne de distribution double

Raccordez à , etc........

Ensemble de colonne de distribution simple

Raccordez à , etc........

Réservoir de 5 livres

de CO2

Réservoir de

5 livres de CO2

Figure 15

Figure 21

Régulateur

avec conduite

d’air rouge

Régulateur

avec conduite

d’air rouge

Coupleur

de fût

Coupleur

de fût

Coupleur

de fût

Colonne de

distribution

simple

Colonne de

distribution

double

Colliers de serrage

à utiliser pour

raccordements

Colliers de serrage

à utiliser pour raccor-

dements

A A

Figure 12

Figure 13

Figure 14

Figure 19

Figure 20

Figure 22

Figure 18

Figure 16

Figure 17

Nouvelle rondelle

de plastique

Nouvelle rondelle

de plastique

(FR)

UTILISATION DE VOTRE DISTRIBUTEUR DE BIÈRE

1. Si vous installez votre réfrigérateur à fût sous un comptoir,

vous devrez percer 5 trous dans le comptoir pour monter

la colonne. Le premier trou de 1

⁄2 po de diamètre est

situé au centre de la colonne pour la conduite de bière;

percez-le à environ 13

⁄2 po (34,3 cm) du rebord avant

du comptoir (en se basant sur une profondeur de comp-

toir de 25

⁄16 po). Percez ensuite les 4 trous de montage

de la colonne, conformément aux dimensions indiquées

dans la Figure 23. Le diamètre du trou varie selon

le matériel du comptoir et la nécessité d’utiliser des pièces

d’ancrage à vis. Les vis fournies dans l’ensemble de

documentation sont en acier inoxydable AB de type

n° 10 x 1 po. Marquez et découpez l’ouverture rectangu-

laire pour le drain d’évacuation. Une fois les trous percés

et le réfrigérateur à fût placé sous le comptoir, faites

passer la conduite de bière dans le joint de la colonne,

le trou de 1

⁄2 po dans le comptoir et le trou sur le dessus

du réfrigérateur à fût. Montez la colonne sur le comptoir

à l’aide des 4 vis fournies. Placez le drain d’évacuation

du comptoir, fourni avec l’ensemble de documentation,

dans l’ouverture rectangulaire avec la découpe en rayon

à l’arrière, près de la colonne. Placez ensuite la grille dans

le drain.

2. Montez le régulateur sur le réservoir de CO2 (raccorde-

ment

) en utilisant la nouvelle rondelle de plastique

fournie par le fournisseur de gaz. Comme le régulateur

est muni de letage à gauche, vous devez le tourner dans

le sens inverse des aiguilles d’une montre pour le serrer.

Serrez-le avec une clé à molette ou clé plate de 1

⁄8 po.

3. Connectez la ou les conduite(s) d’air rouge(s) provenant

du régulateur au grand raccord de conduite d’air sur le

coupleur de fût avec un grand collier de serrage (raccor-

dement

4. Connectez la conduite de bière transparente provenant

de la colonne au petit raccord de conduite d’air sur le

coupleur de fût avec un petit collier de serrage (raccorde-

ment

Figure 23

Figure 24

Figure 25

Colonne

ATTENTION

Les dimensions illustrées dans la Figure 23 sont basées

sur une profondeur de comptoir de 25

⁄16 po (64,3 cm).

Votre comptoir pourrait être différent et nécessiter des

dimensions différentes. Consultez les dimensions du

produit à la page 30 au moment de déterminer les dimen-

sions requises.

Grille au-dessus

du distributeur

de bière

Drain de comptoir

fourni avec

l’ensemble de

documentation

Arrière du comptoir

⁄8 po

(3,5 cm)

type

⁄2 po

(38 mm)

de diamètre

⁄38 po

(7,3 cm)

⁄4 po

(10,8 cm)

⁄8 po

(16,2 cm)

⁄4 po (6 mm)

de rayon,

type

⁄4 po

(31,1 cm)

⁄8 po

(15,6 cm)

Profondeur

du comptoir

⁄16 po

(64,3 cm)

Diamètre

adapté

(FR)

UTILISATION DE VOTRE DISTRIBUTEUR DE BIÈRE

Figure 27

Figure 27a

Tournez la partie supérieure du

coupleur dans le sens inverse

des aiguilles d’une montre

an de placer le coupleur à

la position « OFF ».

Coupleur

prolongé

5. Placez le réservoir de CO2 dans le coin du réfrigérateur,

comme illustré dans la Figure 26, puis utilisez la chaîne pour

le xer. Fermez la poignée de robinet sur la colonne.

6. Branchement du coupleur de fût sur le fût : Vériez que

le coupleur est à la position « OFF » (« ARRÊT ») (voir

Figure 27a). Alignez les butées sur le fût avec les butées

correspondantes sur le coupleur de fût, puis tournez dans

le sens des aiguilles d’une montre jusqu’à ce que le coupleur

s’arrête (environ 90°). Poussez vers le bas et faites pivoter

la partie supérieure du coupleur dans le sens des aiguilles

d’une montre an de permettre au gaz de pénétrer dans le fût.

Figure 26

Chaîne – La chaîne est xée à la partie

supérieure du panneau intérieur. Reti-

rez le ruban adhésif et xez le réser-

voir de CO

2 dans le coin arrière droit.

Enroulez la chaîne autour de la partie

supérieure du réservoir et utilisez le

crochet en « S » pour la raccorder.

Poussez la poignée de robinet vers

l’arrière, en direction de la colonne,

pour fermer le robinet

Figure 26a

Raccordez

à l’aide du

crochet en

« S »

(FR)

UTILISATION DE VOTRE DISTRIBUTEUR DE BIÈRE

Butées

sur le fût

Figure 27b

Régulateur de CO2 (colonne de distribution

double)

Votre distributeur de bière est fourni avec un réservoir de

5 livres de CO

2 et un régulateur à jauge double. La jauge

inférieure doit indiquer une pression d’environ 750 psi (52 bar)

lorsque le réservoir est correctement rempli et à l’extérieur

du réfrigérateur (à la température ambiante). La lecture de

la jauge diminue lorsque le réservoir est réfrigéré. Utilisez

cette jauge inférieure pour déterminer la quantité restante

de CO

2 dans le réservoir.

La jauge supérieure mesure la pression acheminée au fût de

bière. Suivez la procédure ci-dessous pour régler la pression

de 12 à 14 psi (0,8 à 1 bar) pour la bière lager ou de 9 à 12 psi

(0,6 à 0,8 bar) pour la bière ale.

Pour régler la pression (jauge supérieure) :

1. Fermez les valves d’arrêt situées dans le bas du régulateur.

2. Assurez-vous que la poignée de robinet est fermée sur

la colonne (voir

Figure 29).

3. Desserrez le contre-écrou en le tournant ↶ dans le sens

inverse des aiguilles d’une montre à l’aide de la clé plate

⁄2 po jusqu’à ce qu’il soit desserré; cela vous permettra

de régler la vis d’ajustement de pression.

4. Utilisez le tournevis à tête plate pour tourner la vis d’ajus-

tement ↷ dans le sens des aiguilles d’une montre a󰘰n

d’augmenter la pression ou ↶ dans le sens inverse des

aiguilles d’une montre a󰘰n de réduire la pression.

5. Ouvrez la valve d’arrêt située dans le bas du régulateur.

La mesure de la jauge pourrait baisser, mais elle retour-

nera très rapidement à la valeur de pression.

6. Tirez sur l’anneau du coupleur de fût a󰘰n de permettre

au gaz de circuler momentanément.

7. E󰘯ectuez des ajustements plus précis, si nécessaire,

à l’aide de la vis d’ajustement.

8. Serrez le contre-écrou à l’aide de la clé plate de

⁄2 po en

le tournant dans le sens des aiguilles d’une montre ↷.

Régulateur de CO2 (colonne de distribution

simple)

Votre distributeur de bière est fourni avec un réservoir de

5 livres de CO

2 et un régulateur à jauge simple. La jauge

mesure la pression acheminée au fût de bière. Suivez la

procédure ci-dessous pour régler la pression de 12 à 14 psi

(0,8 à 1 bar) pour la bière lager ou de 9 à 12 psi (0,6 à 0,8 bar)

pour la bière ale.

Pour régler la pression (jauge simple) :

1. Fermez la valve d’arrêt située dans le bas du régulateur.

2. Assurez-vous que la poignée de robinet est fermée sur

la colonne (voir

Figure 26).

3. Desserrez le contre-écrou en le tournant ↶ dans le sens

inverse des aiguilles d’une montre à l’aide de la clé plate

⁄2 po jusqu’à ce qu’il soit desserré; cela vous permettra

de régler la vis d’ajustement de pression.

4. Utilisez le tournevis à tête plate pour tourner la vis d’ajus-

tement ↷ dans le sens des aiguilles d’une montre a󰘰n

d’augmenter la pression ou ↶ dans le sens inverse des

aiguilles d’une montre a󰘰n de réduire la pression.

5. Ouvrez la valve d’arrêt située dans le bas du régulateur.

La mesure de la jauge pourrait baisser, mais elle retour-

nera très rapidement à la valeur de pression.

6. Tirez sur l’anneau du coupleur de fût a󰘰n de permettre au

gaz de circuler momentanément.

7. E󰘯ectuez des ajustements plus précis, si nécessaire, à

l’aide de la vis d’ajustement.

8. Serrez le contre-écrou à l’aide de la clé plate de

⁄2 po en

le tournant dans le sens des aiguilles d’une montre ↷.

Anneau sur

coupleur de fût

Figure 29 (Régulateur pour colonne de distribution simple)

Figure 30 (Régulateur pour

colonne de distribution double)

Figure 28

(2) Valves d’arrêt

(position fermée

illustrée)

Jauge supérieure

Jauge de pression

Jauge inférieure

Vis

d’ajustement

de pression

Contre-écrou

(FR)

UTILISATION DE VOTRE DISTRIBUTEUR DE BIÈRE

Vis

d’ajustement

de pression

Contre-écrou

Valve d’arrêt

(position fermée

illustrée)

Figure 31

Ensemble d’évacuation (tous les modèles) :

L’ensemble d’évacuation est installé avant l’expédition

et prêt à l’utilisation. Pour le vider : Tirez le tuyau d’éva-

cuation hors du bouchon, retirez la bouteille de l’appareil,

dévissez le bouchon, puis jetez le contenu et rincez la

bouteille. Réinstallez la bouteille dans l’appareil.

Dévissez

le bouchon

Grille amovible

pour le nettoyage

de la zone du

drain

Nettoyage du drain d’évacuation :

Sur un distributeur de bière non encastré, retirez la grille

située devant la colonne, nettoyez-la avec de l’eau et du

savon, puis séchez-la avant de la réinstaller. Nettoyez la zone

du drain avec de l’eau savonneuse, puis séchez-la. (Voir

Figure 31).

Sur un distributeur de bière encastré, retirez la grille et le

drain de comptoir, nettoyez-les avec de l’eau et du savon, puis

séchez-les avant de les réinstaller. Nettoyez la zone du drain

avec de l’eau savonneuse, puis séchez-la. (Voir

Figure 32).

Drain de

comptoir

Nettoyez et

séchez la

zone de drain

Figure 32

Poussez la poignée de robinet vers

l’arrière, en direction de la

colonne, pour fermer le robinet

UTILISATION DE VOTRE DISTRIBUTEUR DE BIÈRE – ENTRETIEN ET NETTOYAGE

(FR)

ENTRETIEN ET NETTOYAGE

(FR)

Démarrage après un rangement de longue

durée :

1. Connectez l’appareil à l’alimentation électrique.

2. S’il est rangé à l’extérieur, nous vous recommandons

d’inspecter soigneusement l’appareil conformément

aux instructions de rangement ci-dessus pour nettoyer

la saleté ou les débris résultant des intempéries et/ou

des animaux/insectes.

3. Mettez l’appareil en marche et conrmez vos réglages

de commande souhaités.

4. Laissez l’appareil se stabiliser pendant 24 heures avant

d’insérer le contenu.

Retirez les

11 vis autour

du périmètre

du couvercle

d’accès en

utilisant un

tournevis à écrou

⁄16 po.

Figure 39

Figure 40

Retirez le cordon

d’alimentation

de l’œillet dans

le couvercle d’accès.

Épongez l’eau

du plateau de

dégivrage en

plastique, si

nécessaire

Nettoyez

les débris

17. Laissez la porte ouverte et attendez que le séchage soit

complètement terminé avant de fermer la porte.

18. Nettoyez bien le joint d’étanchéité de la porte avec

un nettoyant antibactérien, puis rincez avec de l’eau

propre pour éliminer les résidus chimiques.

19. Nettoyez bien l’extérieur en utilisant un nettoyant

approuvé pour l’acier inoxydable. N’utilisez pas de

nettoyants abrasifs ou de tampons à récurer.

20. Les pièces de montage / xation présentant des signes

de corrosion doivent être remplacées.

21. Une fois l’extérieur bien nettoyé, vous pouvez appli-

quer une couche de cire à voiture pour aider à protéger

l’appareil des taches causées par l’humidité, la saleté

et les débris risquant de s’accumuler sur les surfaces

pendant la période d’hivernage.

Après les étapes ci-dessus, vous pouvez choisir de ranger

l’appareil à l’intérieur, mais cela n’est pas requis.

(FR)

ENTRETIEN DE L’ACIER INOXYDABLE

Informations générales

L’acier inoxydable ne tache, corrode ou rouille pas aussi

facilement que l’acier standard, mais il n’est pas à l’épreuve

des taches ou de la corrosion. Les aciers inoxydables

peuvent se décolorer ou corroder s’ils ne sont pas entretenus

correctement.

Les aciers inoxydables sont différents des aciers au carbone

standard en raison de leur teneur en chrome. En effet, l’ajout

de chrome leur procure une protection invisible en surface,

nommée oxyde de chrome. Cette pellicule protectrice d’oxyde

de chrome en surface peut être endommagée ou contaminée,

risquant ainsi de causer une décoloration, des taches ou de

la corrosion sur le métal de base.

Entretien et nettoyage

Un nettoyage régulier des surfaces en acier inoxydable contri-

buera à prolonger considérablement la durée de vie de votre

produit en éliminant les contaminants. Cela est particulière-

ment important dans les régions côtières où l’acier inoxydable

peut être exposé à des contaminants puissants, tels que

les sels d’halogénures (chlorure de sodium).

Il est vivement recommandé d’inspecter périodiquement et de

bien nettoyer les crevasses, les points de soudure, le dessous

des joints, les rivets, les têtes de boulon et tout emplacement

où de petites quantités de liquide pourraient s’accumuler,

devenir stagnantes et contenir des contaminants. De plus,

les pièces de montage présentant des signes de corrosion

doivent être remplacées.

La fréquence du nettoyage varie selon l’emplacement d’ins-

tallation, les conditions environnementales et les conditions

d’utilisation.

Choix d’un produit de nettoyage

La sélection d’un produit de nettoyage convenable est à

la discrétion du client, qui peut choisir parmi de nombreux

produits. Selon le type de nettoyage et le degré de contamina-

tion, certains produits sont plus efcaces que d’autres.

Normalement, le moyen le plus efcace d’effectuer

le nettoyage usuel de la plupart des produits en acier inoxy-

dable consiste à les frotter vigoureusement à l’aide d’un

chiffon doux imbibé d’eau tiède et d’un détergent doux, ou

encore d’un mélange à faible teneur en ammoniaque. Les frot-

tements doivent être dans le sens des lignes de poli de l’acier,

dans la mesure du possible. Ce nettoyage doit toujours être

suivi d’un rinçage complet.

Bien que certains produits soient identiés « nettoyants pour

acier inoxydable », ces derniers pourraient contenir des subs-

tances abrasives risquant d’égratigner la surface (en endom-

mageant ainsi la pellicule protectrice d’oxyde de chrome) et

plusieurs d’entre eux contiennent du javellisant au chlore, qui

pourrait ternir ou décolorer la surface s’il n’est pas complète-

ment nettoyé.

Une fois les surfaces en acier inoxydable complètement

nettoyées, vous pouvez appliquer de la cire à voiture de bonne

qualité pour aider à préserver le ni.

Remarque : Les appareils en acier inoxydable ne doivent

jamais être installés ou entreposés à proximité de produits

chimiques chlorés.

Quel que soit le produit de nettoyage de votre choix, utilisez-le

conformément aux instructions du fabricant.

(FR)

CONSEILS D’ÉCONOMIE D’ÉNERGIE

Les suggestions suivantes vous aideront à

réduire le coût de fonctionnement de votre

appareil de réfrigération.

1. N’installez pas votre appareil à proximité d’un appareil

générant de la chaleur (cuisinière, lave-vaisselle, etc.), de

conduits de chauffage ou de toute autre source de chaleur.

2. Installez le produit à l’abri de l’ensoleillement direct.

3. Assurez-vous que les ouvertures de la grille frontale

située à l’avant de l’appareil, sous la porte, sont dégagées

et maintenues propres an de permettre au système de

réfrigération d’expulser la chaleur.

4. Branchez votre appareil à un circuit d’alimentation dédié

(non partagé avec d’autres appareils).

5. Lors du chargement initial de votre nouveau produit ou

lorsque vous placez de grandes quantités de contenus

tièdes dans le compartiment de rangement réfrigéré,

évitez d’ouvrir la porte inutilement au cours des 12 pro-

chaines heures an de permettre au contenu d’atteindre la

température réglée pour le compartiment.

6. Un compartiment de rangement relativement plein néces-

site une durée de fonctionnement moins importante qu’un

compartiment vide.

7. Lors de la fermeture, assurez-vous que la porte n’est pas

obstruée par des contenus rangés dans votre appareil.

8. Laissez les articles chauds atteindre la température

ambiante avant de les ranger dans l’appareil.

9. Évitez d’ouvrir la porte inutilement et réduisez les durées

d’ouverture de la porte.

10. Utilisez le réglage de température le plus élevé qui corres-

pond à vos préférences personnelles et permet d’obtenir

une température convenable pour les contenus rangés.

11. Lors des vacances ou des périodes d’absence prolon-

gées, réglez l’appareil à la température la plus élevée

acceptable pour les contenus rangés.

12. Réglez la commande à la position « OFF » si le nettoyage

de l’appareil nécessite que la porte soit ouverte pendant

une période prolongée.

(FR)

• Ne tentez jamais de réparer ou d’effectuer l’entre-

tien de l’appareil avant d’avoir déconnecté l’alimen-

tation électrique. Le fait de régler la commande

de l’appareil à « OFF » n’interrompt pas l’alimen-

tation électrique du câblage de l’appareil.

• Réinstallez toutes les pièces et tous les

panneaux avant de faire fonctionner l’appareil.

MISE EN GARDE

Risque d’électrocution

Avant d’effectuer un appel de service

Si l’appareil semble fonctionner incorrectement, lisez d’abord

ce manuel dans sa totalité. Si le problème persiste, consultez

le guide de dépannage ci-dessous. Trouvez le problème dans

le guide, puis reportez-vous à la cause et la solution avant

d’effectuer un appel de service. Le problème est parfois très

simple à résoudre, sans qu’un appel de service ne soit néces-

saire. Toutefois, il pourrait être nécessaire de communiquer

avec votre détaillant ou un technicien d’entretien qualié.

DÉPANNAGE ET OBTENTION DE SERVICE

Comment obtenir du service :

Pour une réparation sous garantie, veuillez communiquer avec

votre fournisseur de service local ou le service à la clientèle

DCS au (888) 936-7872. Avant d’appeler, veuillez préparer

les informations suivantes :

• Numéro de modèle (la plaque signalétique se trouve sur

la paroi interne, dans la partie supérieure gauche).

• Numéro de série (la plaque signalétique se trouve sur

la paroi interne, dans la partie supérieure gauche).

• Code (la plaque signalétique se trouve sur la paroi interne,

dans la partie supérieure gauche).

• Date de l’installation

• Brève description du problème

Votre satisfaction est importante pour nous. Si un problème

n’est pas réglé à votre satisfaction, veuillez nous écrire ou

nous envoyer un courriel à :

Nous écrire :

Fisher & Paykel and DCS

Appliances Inc

695 Town Centre Drive, Suite #180 Costa Mesa

CA 92626-1902

USA

Nous envoyer un courriel :

customer.care@sherpaykel.com

Problème Cause possible Solution

L’appareil n’est pas sufsam-

ment froid

(Voir « Réglage de la tempéra-

ture » à la page 31)

• La commande est réglée à une tempéra-

ture trop élevée.

• La température du contenu n’est pas

stabilisée.

• Utilisation excessive ou ouvertures pro-

longées de la porte.

• Circulation d’air obstruée à la grille

frontale.

• Le joint de porte n’est pas sufsamment

étanche.

• Réglez la commande à une température

plus froide. Attendez 24 heures pour per-

mettre à la température de se stabiliser.

• Laissez la température se stabiliser pen-

dant au moins 24 heures.

• La circulation d’air ne doit pas être obs-

truée à la grille frontale. Voir « Dégage-

ments » à la page 26.

• Remplacez le joint de porte.

L’appareil est trop froid

(Voir « Réglage de la tempéra-

ture » à la page 31)

• La commande est réglée à une tempéra-

ture trop froide.

• Le joint de porte n’est pas sufsamment

étanche.

• Réglez la commande à une température

plus élevée.

Attendez 24 heures pour permettre à

la température de se stabiliser.

• Remplacez le joint de porte.

Bruit ou vibration • L’appareil n’est pas de niveau.

• Tube causant de l’obstruction

au ventilateur.

• Mettez l’appareil de niveau (voir

« Pattes de nivellement » à la page 26).

• Contactez un technicien d’entretien

qualié.

L’appareil ne fonctionne pas. • L’appareil est éteint.

• Le cordon d’alimentation n’est pas branché.

• Aucune alimentation à la prise.

• Mettez l’appareil en marche. Voir

« Démarrage de votre appareil » à la

page 31.

• Branchez le cordon d’alimentation.

• Vériez les disjoncteurs de la maison.

(FR)

GARANTIE

Garantie limitée

Lorsque vous achetez un nouveau produit de réfrigération

DCS, vous bénéciez automatiquement d’une garantie limitée

de deux ans s’appliquant aux pièces et à la main-d’œuvre

pour le service dans les 48 États continentaux des États-

Unis, à Hawaï, à Washington DC et au Canada. Les clients

de l’Alaska bénécient de la même garantie limitée, mais ils

doivent payer les frais nécessaires pour la livraison du produit

à l’atelier de réparation ou le déplacement d’un technicien à

leur domicile. Les produits pour l’utilisation au Canada doivent

être achetés auprès du réseau de distribution canadien auto-

risé pour assurer la conformité aux réglementations.

Vous bénéciez d’une garantie limitée supplémentaire de

trois ans (pour un total de cinq ans) couvrant les pièces du

système de réfrigération scellé (compresseur, évaporateur,

condenseur, déshydrateur-ltre et tube de raccordement) dans

les 48 États continentaux des États-Unis, à Hawaï, à Wash-

ington DC et au Canada. Les clients de l’Alaska bénécient

de la même garantie limitée pour le système de réfrigéra-

tion scellé, mais ils doivent payer les frais nécessaires pour

la livraison du produit à l’atelier de réparation ou le déplace-

ment d’un technicien à leur domicile.

Si le produit est installé dans un véhicule à moteur, un bateau

ou une installation mobile similaire, vous bénéciez de la

même garantie de deux ans, mais vous devez apporter à vos

frais le véhicule, le bateau ou l’installation mobile contenant le

produit à l’atelier de réparation ou payer le déplacement des

techniciens d’entretien à l’endroit où se trouve le produit.

Fisher & Paykel s’engage à :

Réparer sans frais encouru par le propriétaire, avec certaines

exceptions décrites aux présentes, pour le matériel ou la main-

d’œuvre pour toute pièce s’avérant défectueuse du Produit

dont le numéro de série gure sur celui-ci. Les clients de

l’Alaska doivent payer les frais nécessaires pour la livraison du

produit à l’atelier de réparation ou le déplacement d’un techni-

cien à leur domicile.

Si nous ne parvenons pas à réparer une pièce défectueuse

du produit après un nombre de tentatives raisonnable, nous

pourrons à notre discrétion remplacer la pièce ou le produit,

ou vous offrir un remboursement complet du prix d’achat du

produit (excluant les frais d’installation ou autres coûts).

Cette garantie est valable pour le propriétaire initial et tout

propriétaire subséquent du Produit pendant la durée de la

garantie, s’il est acheté pour une utilisation normale dans un

domicile familial simple.

Toutes les réparations couvertes par cette garantie limitée

doivent être effectuées par Fisher & Paykel Appliances Inc.

ou un agent de service autorisé DCS pendant les heures

d’ouverture normales.

Aucune garantie n’est offerte pour un achat ou une utilisation à

des ns commerciales.

Garantie limitée

Quelle est la durée de cette garantie limitée?

Notre responsabilité en vertu de cette garantie limitée expire

deux ans à partir de la date d’achat du produit par le premier

acheteur.

Notre responsabilité pour les réparations de défectuosités

affectant le système de réfrigération scellé (compresseur,

évaporateur, condensateur, déshydrateur-ltre et tube de

raccordement) est prolongée de trois années supplémentaires,

pour un total de cinq années à partir de la date d’achat du

produit par le premier acheteur.

Notre responsabilité en vertu de toute garantie implicite,

incluant la garantie implicite de qualité marchande (la garantie

non écrite que le produit est adéquat pour une utilisation

normale) est également limitée à deux ans (ou une période

plus longue, si cela est exigé par la loi en vigueur) à partir de

la date d’achat du produit par le premier acheteur. Certaines

juridictions ne permettent pas les limitations de durée de

la garantie implicite. Par conséquent, cette limitation de

garantie implicite pourrait ne pas s’appliquer à vous.

Fisher & Paykel honorera toute garantie prévue par la loi dans

le pays ou l’État où le produit est vendu.

Cette garantie ne couvre pas :

Les appels de service pour tout problème non

lié à une défectuosité du produit. Le coût de

l’appel de service sera facturé s’il se trouve que

le problème n’est pas dû à une défectuosité du

produit. Par exemple :

1. Correction d’une installation inappropriée du produit.

2. Explication du fonctionnement du produit.

3. Remplacement des fusibles, réarmement des disjonc-

teurs, réparation du câblage électrique ou de la plom-

berie du domicile et remplacement des ampoules.

4. Réparation de défectuosités causées par l’utilisateur.

5. Modication de la conguration du produit.

6. Modications non autorisées du produit.

7. Bruits et vibrations considérés normaux, par exemple,

sons d’évacuation, bruits de régénération et bips d’aver-

tissement.

8. Réparation des dommages causés par des animaux

nuisibles, par exemple, des rats, cafards, etc.

9. Utilisation dans le cadre d’applications commerciales.

Défectuosités causées par des facteurs autres

que :

1. Utilisation domestique normale ou

2. Utilisation en conformité avec les indications du guide

d’utilisation et d’entretien du produit.

(FR)

GARANTIE

Défectuosités du produit causées par un acci-

dent, la négligence, une utilisation inappropriée,

un incendie, une inondation ou une catastrophe

naturelle.

Les frais des réparations effectuées par

des réparateurs non autorisés ou les frais asso-

ciés à la correction de telles réparations non

autorisées.

Les frais de déplacement et frais associés

encourus lorsque le produit est installé dans

un endroit où l’accès est limité ou restreint (par

exemple, frais d’avion et de traversier, régions

géographiques isolées).

L’entretien normal recommandé dans le guide

d’utilisation et d’entretien du produit.

En cas de problème d’installation, communiquez

avec votre détaillant ou installateur. Il est de

votre responsabilité d’assurer des installations

électriques, d’évacuation et de raccordement

appropriées.

Ce produit a été conçu pour une utilisation dans

un environnement domestique normal (résiden-

tiel). Il n’est pas conçu pour une utilisation com-

merciale (de quelque nature que ce soit). Toute

utilisation commerciale affectera ou entraînera

l’annulation de la garantie limitée de ce produit.

Nous ne sommes pas responsables des dom-

mages indirects ou accessoires (y compris, sans

limitation, le coût de réparation ou de remplace-

ment d’autres biens endommagés si le Produit

est défectueux ou tout autre coût encouru si le

Produit est défectueux). Certaines juridictions

ne permettent pas l’exclusion ou la limitation de

la responsabilité pour les dommages indirects

ou accessoires; par conséquent, l’exclusion ou

la limitation ci-dessus pourrait ne pas s’appliquer

à vous.

Comment obtenir du service

Veuillez lire ce guide d’utilisation et d’entretien. Si vous avez

des questions concernant l’utilisation du produit, souhaitez

trouver le nom d’un agent de service autorisé DCS local ou

pensez que le produit est défectueux et désirez le faire réparer

dans le cadre de cette garantie limitée, veuillez communiquer

avec votre détaillant ou nous appeler au numéro suivant :

SANS FRAIS 1-888-936-7872 ou nous contacter par l’intermé-

diaire de notre site Web : www.dcsappliances.com

Il pourrait vous être demandé de fournir une preuve valable

de la date d’achat du produit avant que la réparation soit effec-

tuée dans le cadre de cette garantie limitée.

Utilisation commerciale

Cette garantie s’applique à des appareils utilisés dans des

applications résidentielles; elle ne couvre pas leur utilisation

dans des situations commerciales.

Aucune autre garantie

Cette Garantie Limitée constitue la totalité de l’accord exclusif

existant entre l’acheteur et Fisher & Paykel Appliances Inc.

relativement à toute défectuosité de ce Produit; aucune autre

garantie expresse n’est offerte ou ne sera offerte au nom

de Fisher & Paykel. Aucun de nos employés (ou agents de

service autorisés) n’est autorisé à effectuer des ajouts ou

apporter des modications à cette garantie limitée.

Garant : Fisher & Paykel Appliances, Inc.

Si vous avez besoin d’aide au sujet de cette Garantie Limitée

ou devez faire une demande en vertu de cette garantie,

veuillez nous appeler au numéro ci-dessus ou nous écrire à

l’adresse suivante :

Fisher & Paykel and DCS

Appliances Inc

695 Town Centre Drive, Suite #180 Costa Mesa

CA 92626-1902

USA

Cette Garantie Limitée vous donne des droits juridiques spéci-

ques auxquels peuvent s’ajouter d’autres droits qui varient

d’un pays ou d’une juridiction à l’autre.

Fisher & Paykel Appliances Inc. est un chef de le dans

la fabrication d’appareils de cuisson et de produits spécia-

lisés de première qualité, commercialisés sous les marques

Fisher & Paykel et DCS.

Fisher & Paykel and DCS Appliances Inc

695 Town Centre Drive, Suite #180 Costa Mesa

CA 92626-1902

USA

Customer Care: 888.936.7872

Fax: 714.372.7003

www.dcsappliances.com

As product improvement is an ongoing process, we reserve

the right to change specications or design without notice.

Fisher & Paykel and DCS Appliances Inc

695 Town Centre Drive, Suite #180 Costa Mesa

CA 92626-1902

USA

Service à la clientèle : 888.936.7872

Fax : 714.372.7003

www.dcsappliances.com

Comme nous améliorons nos produits en permanence, nous

nous réservons le droit de modier les caractéristiques ou

la conception sans préavis.

41013896 02.16

Produkt Specifikationer

Mærke:	DCS
Kategori:	Tryk på system
Model:	RF24BTL1

Har du brug for hjælp?

Hvis du har brug for hjælp til DCS RF24BTL1 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Tryk på system DCS Manualer

11 December 2024

30 August 2024

30 August 2024

30 August 2024

25 August 2024

25 August 2024

Tryk på system Manualer

Nyeste Tryk på system Manualer

Summit SBC683OSTWIN Manual

30 Marts 2025

Philips PerfectDraft 5000 Series HD3760 Manual

1 Januar 2025

Continental Edison CEMB5B4 Manual

19 December 2024

Summit SBC683OS Manual

28 September 2024

Edgestar BR3002BL Manual

6 September 2024

Perlick 69526-3P Manual

5 September 2024

Perlick 69526-5TTTF Manual

5 September 2024

Perlick 69526-6HA Manual

5 September 2024

Perlick 69526-5TT Manual

5 September 2024

Perlick 69526-2LG Manual

5 September 2024
