DeWalt D28130 T 4 Manual

DeWalt Vinkelsliber D28130 T 4

Læs gratis den danske manual til DeWalt D28130 T 4 (216 sider) i kategorien Vinkelsliber. Denne vejledning er vurderet som hjælpsom af 14 personer og har en gennemsnitlig bedømmelse på 4.8 stjerner ud af 7.5 anmeldelser. Har du et spørgsmål om DeWalt D28130 T 4, eller vil du spørge andre brugere om produktet?

Download PDF

Side 1/216

D28011

D28111

D28113

D28130

D28134

D28135

D28139

D28141

www. .eu

Dansk (oversat fra original brugsvejledning) 4

Deutsch (übersetzt von den Originalanweisungen) 19

English (original instructions) 36

Español (traducido de las instrucciones originales) 51

Français (traduction de la notice d’instructions originale) 68

Italiano (tradotto dalle istruzioni originali) 84

Nederlands (vertaald vanuit de originele instructies) 100

Norsk (oversatt fra de originale instruksjonene) 117

Português (traduzido das instruções originais) 132

Suomi (käännetty alkuperäisestä käyttöohjeesta) 149

Svenska (översatt från de ursprungliga instruktionerna) 163

Türkçe (orijinal talimatlardan çevrilmiştir) 178

Ελληνικά (μετάφραση από τις πρωτότυπες οδηγίες) 194

D28113/D28130/D28134/

D28135/D28141

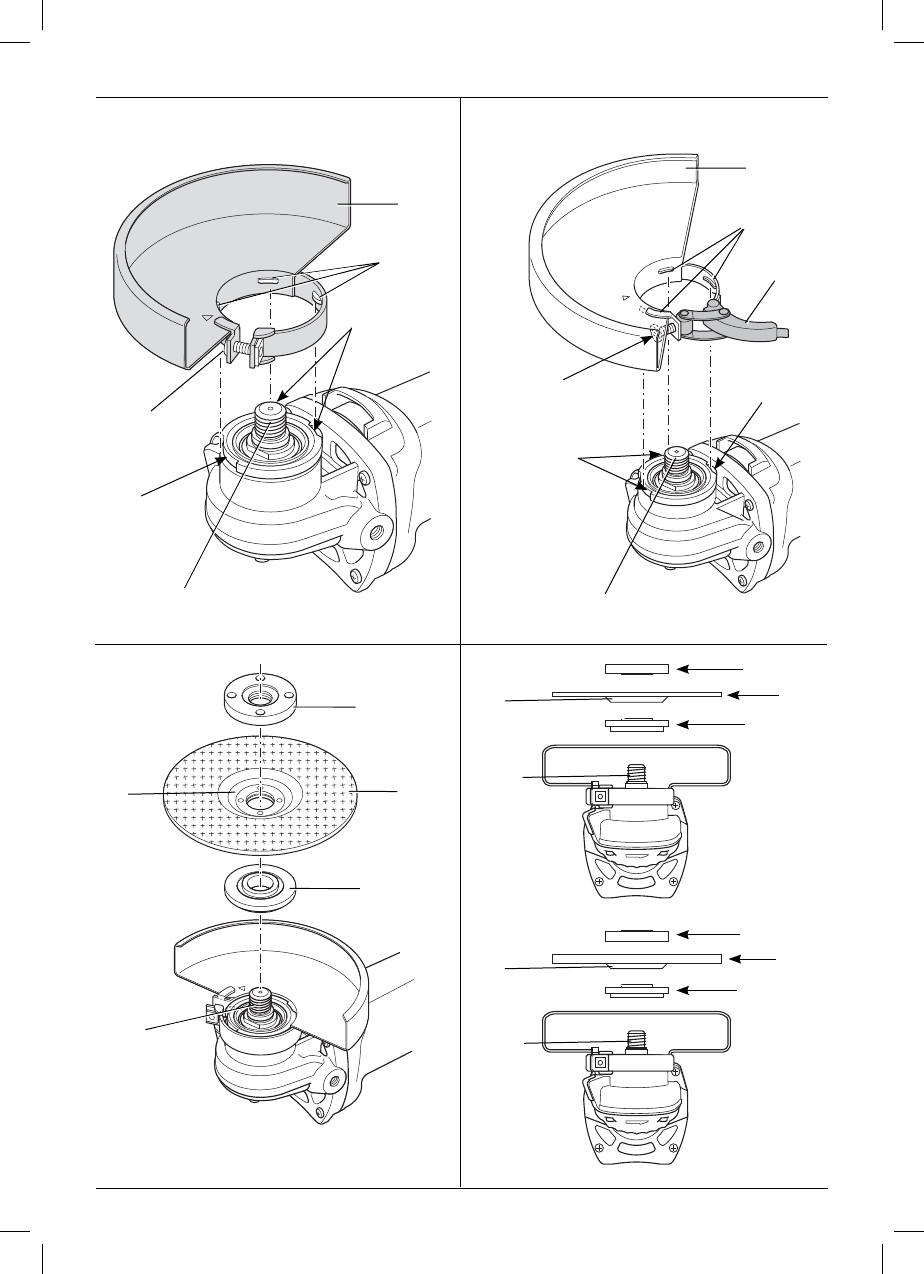

Figure 1

Figure 4

Figure 5

Figure 2 Figure 3

Figure 6

DANSK

Tillykke!

Du har valgt et DEWALT-værktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DEWALT én

af de mest pålidelige partnere for professionelle brugere af elværktøj.

Tekniske data

D28011 D28111 D28113 D28130

Spænding VAC

230

230 230 230

TType 4

4 4 4

Effektforbrug W

720

850 900 900

Tomgangshastighed/nominel

hastighed min-1

10500

10500 10500 10500

Hjuldiameter mm

115

115 115 125

Spindeldiamter

M14

M14 M14 M14

Spindellængde mm 16 16 16 16

Vægt kg

2,1*

2,1* 2,1* 2,2*

* vægt inkluderer sidehåndtag og beskyttelsesskærm

LPA (lydtryk) dB(A)

90 89 90

KPA (lydtrykusikkerhed) dB(A)

5,0

5,0 3,0 3,0

LWA (lydeffekt) dB(A)

101

101 100 101

KWA (usikkerhed lydeffekt) dB(A)

5,0

5,0 3,0 3,0

Samlet vibrationsværdi (triaxvektorsum) bestemt i henhold til EN60745:

Vibrationsemissionsværdi a

overfladeslibning

h,AG

m/s²

8,0

8,0 8,0 7,5

Usikkerhed K = m/s²

1,6

1,6 1,5 1,5

ibrationsemissionsværdi a

skiveslibning

h,DS

m/s²

4,0

4,0 2,5 ≤ 2,5

Usikkerhed K = m/s²

1,5

1,5 1,5 1,5

D28134 D28135 D28139 D28141

Spænding VAC

230 230 230 230

Type

4 4 4 4

Effektforbrug W

1100 1400 850 1400

Tomgangshastighed/nominel

hastighed min-1

10500 10500 10500 9000

Hjuldiameter mm

125 125 125 150

Spindeldiamter

M14 M14 M14 M14

Spindellængde mm 16 16 16 16

Vægt kg

2,2* 2,5* 2,1* 2,6*

* vægt inkluderer sidehåndtag og beskyttelsesskærm

VINKELSLIBER D28011, D28111, D28113, D28130,

D28134, D28135, D28139, D28141

DANSK

D28134 D28135 D28139 D28141

LPA (lydtryk) dB(A)

89 91 89 91

KPA (lydtrykusikkerhed) dB(A)

3,0 3,0 3,0 3,0

LWA (lydeffekt) dB(A)

100 102 100 102

KWA (usikkerhed lydeffekt) dB(A)

3,0 3,0 3,0 3,0

Samlet vibrationsværdi (triaxvektorsum) bestemt i henhold til EN60745:

Vibrationsemissionsværdi a

overfladeslibning

h,AG

m/s²

8,5 8,0 8,0 7,0

Usikkerhed K = m/s²

1,5 1,5 1,5 1,5

Vibrationsemissionsværdi a

skiveslibning

h,DS

m/s²

3,5 ≤ 2,5 ≤ 2,5 –

Usikkerhed K = m/s²

1,5 1,5 1,5 –

Vibrationsemissionsniveauet, der er angivet i dette

vejledningsark, er målt i overensstemmelse med

en standardiseret test, der er angivet i EN 60745

og kan anvendes til at sammenligne et værktøj

med et andet. Det kan anvendes til en foreløbig

eksponeringsvurdering.

ADVARSEL: Det angivne

vibrationsemissionsniveau repræsenterer

værktøjets hovedanvendelsesområder.

Hvis værktøjet anvendes til andre formål,

med andet tilbehør eller vedligeholdes

dårligt, kan vibrationsemissionen

imidlertid variere. Det kan forøge

eksponeringsniveauet over den samlede

arbejdsperiode markant.

Et estimat af eksponeringsniveauet for

vibration bør også tage højde for de

gange, værktøjet slukkes, eller når det

kører men ikke bruges til at arbejde. Det

kan mindske eksponeringsniveauet over

den samlede arbejdsperiode markant.

Identificér yderligere

sikkerhedsforanstaltninger for at beskytte

operatøren mod vibrationens effekter,

som f.eks.: vedligehold værktøjet og

tilbehøret, hold hænderne varme,

organisation af arbejdsmønstre

Sikringer

Europe 230 V tools 10 Amperes, mains

Deﬁ nitioner: Sikkerhedsråd

Nedenstående definitioner beskriver

sikkerhedsniveauet for hvert signalord. Læs

vejledningen og læg mærke til disse symboler.

FARE: Angiver en overhængende farlig

situation, der - hvis den ikke undgås -

kan resultere i døden eller alvorlige

kvæstelser.

ADVARSEL: Angiver en mulig farlig

situation, der - hvis den ikke undgås -

kan resultere i døden eller alvorlige

kvæstelser.

FORSIGTIG: Angiver en mulig farlig

situation, der - hvis den ikke undgås -

kan resultere i mindre eller moderat

personskade.

BEMÆRK: Angiver en handling,

der ikke er forbundet med

personskade, men som kan

resultere i produktskade.

Betyder fare for elektrisk stød.

Betyder risiko for brand.

EF-overensstemmelseserklæring

MASKINDIREKTIV

D28011/D28111/D28113/D28130/D28134/D28135/

D28139/D28141

DEWALT erklærer, at produkterne beskrevet

under Tekniske data er udformet i

overensstemmelse med:

2006/42/EF, EN 60745-1, EN 60745-2-3.

Disse produkter overholder også direktivet

2004/108/EF og 2011/65/EU. Kontakt DEWALT på

følgende adresse for yderligere oplysninger eller se

bagsiden af manualen.

Undertegnede er ansvarlig for kompilering af den

tekniske fil og udsteder denne erklæring på vegne af

DEWALT.

DANSK

b) Undgå kropskontakt med jordforbundne

overflader, såsom rør, radiatorer, komfurer

og køleskabe. Der er øget risiko for elektrisk

stød, hvis din krop er jordforbundet.

c) Undlad at udsætte elektrisk værktøj for

regn eller våde forhold. Hvis der trænger

vand ind i et elektrisk værktøj, øges risikoen

for elektrisk stød.

d) Undlad at udsætte ledningen for overlast.

Brug aldrig ledningen til at bære,

trække værktøjet eller trække det ud af

stikkontakten. Hold ledningen borte fra

varme, olie, skarpe kanter og bevægelige

dele. Beskadigede eller sammenfiltrede

ledninger øger risikoen for elektrisk stød.

e) Når elektrisk værktøj benyttes udendørs,

skal der anvendes en forlængerledning,

som er egnet til udendørs brug. Brug af

en ledning, der er egnet til udendørs brug,

reducerer risikoen for elektrisk stød.

f) Hvis det ikke kan undgås at betjene et

elektrisk værktøj i et fugtigt område,

benyt en strømforsyning, der er beskyttet

af en fejlstrømsafbryder. Ved at benytte

en fejlstrømsafbryder reduceres risikoen for

elektrisk stød.

3) PERSONLIG SIKKERHED

a) Vær opmærksom, pas på hvad du

foretager dig, og brug sund fornuft, når

du benytter et elektrisk værktøj. Betjen

ikke værktøjet, hvis du er træt, påvirket

af narkotika, alkohol eller medicin. Et

øjebliks uopmærksomhed under anvendelse

af et elektrisk værktøj kan forårsage alvorlig

personskade.

b) Brug personligt sikkerhedsudstyr. Bær

altid beskyttelsesbriller. Sikkerhedsudstyr,

såsom støvmaske, skridsikre sikerhedssko,

sikkerhedshjelm eller høreværn, brugt når

omstændighederne foreskriver det, reducerer

omfanget af personskader.

c) Undgå utilsigtet start. Sørg for, at

der er slukket for kontakten, inden

værktøjet tilsluttes en strømkilde og/eller

batterienhed, samles op eller bæres. Når

elektrisk værktøj bæres med fingeren på

kontakten eller tilsluttes, når kontakten er

tændt, giver det anledning til ulykker.

d) Fjern eventuelle justerings- eller

skruenøgler, før det elektriske værktøj

startes. En skruenøgle eller anden nøgle,

der bliver siddende på en roterende del

af elektrisk værktøj, kan give anledning til

personskade.

e) Undlad at række for langt. Hold hele tiden

en god fodstilling og balance. Dette giver

Horst Grossmann

Vicepræsident for Maskinteknik og Produktudvikling

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Tyskland

01.12.2012

ADVARSEL: For at reducere

risikoen for personskade bør du læse

betjeningsvejledningen.

Generelle sikkerhedsadvarsler for

elværktøjer

ADVARSEL! Læs alle

sikkerhedsadvarsler og alle

instruktioner. Manglende overholdelse

af advarsler og instruktioner kan

medføre elektrisk stød, brand og/eller

alvorlig personskade.

GEM ALLE ADVARSLER OG INSTRUKTIONER

TIL SENERE BRUG

Termen “elværktøj” i advarslerne refererer til dit

elektroniske (ledning) eller batteribetjente (trådløse)

elværktøj.

1) SIKKERHED I ARBEJDSOMRÅDET

a) Sørg for, at arbejdsområdet er rent og

godt oplyst. Rodede eller mørke områder

giver anledning til ulykker.

b) Undlad at benytte elektrisk værktøj i

en eksplosionsfarlig atmosfære, som

f.eks. ved tilstedeværelsen af brændbare

væsker, gasser eller støv. Elværktøj danner

gnister, der kan antænde støv eller dampe.

c) Hold børn og omkringstående på afstand,

når der anvendes elektrisk værktøj.

Distraktioner kan medføre, at du mister

kontrollen.

2) ELEKTRISK SIKKERHED

a) Stik på elektrisk værktøj skal passe

til stikkontakten. Stikket må aldrig

modificeres på nogen måde. Undlad

at bruge adapterstik sammen med

jordforbundet elektrisk værktøj.

Umodificerede stik og dertil passende

stikkontakter reducerer risikoen for elektrisk

stød.

DANSK

bedre kontrol af det elektriske værktøj, når

uventede situationer opstår.

f) Bær hensigtsmæssig påklædning. Bær

ikke løst tøj eller smykker. Hold dit hår,

tøj og handsker væk fra bevægelige dele.

Løstsiddende tøj, smykker eller langt hår kan

blive fanget i bevægelige dele.

g) Hvis der anvendes støvudsugnings-

eller støvopsamlingsudstyr, skal dette

tilsluttes og anvendes rigtigt. Anvendelse

af støvopsamlingsudstyr kan begrænse farer

forårsaget af støv.

4) ANVENDELSE OG VEDLIGEHOLDELSE AF ELEKTRISK

VÆRKTØJ

a) Undlad at bruge magt over for det

elektriske værktøj. Brug det værktøj, der

er bedst egnet til det arbejde, der skal

udføres. Værktøjet vil klare opgaven bedre

og mere sikkert med den ydelse, som det er

beregnet til.

b) Undlad at benytte elektrisk værktøj, hvis

kontakten ikke tænder og slukker for det.

Alt elektrisk værktøj, der ikke kan kontrolleres

med kontakten, er farligt og skal repareres.

c) Træk stikket ud af stikkontakten og/

eller batterienheden fra det elektriske

værktøj, før det elektriske værktøj justeres,

dets tilbehør udskiftes, eller det stilles

til opbevaring. Sådanne forebyggende

sikkerhedsforanstaltninger mindsker risikoen

for, at værktøjet startes utilsigtet.

d) Opbevar elektrisk værktøj uden for

rækkevidde af børn, og tillad ikke

personer, som ikke er bekendt med dette

elektriske værktøj eller disse instruktioner,

at betjene værktøjet. Elektrisk værktøj er

farligt i hænderne på personer, som ikke er

instrueret i brugen deraf.

e) Vedligeholdelse af elektrisk værktøj.

Undersøg om bevægelige dele sidder

skævt, binder eller er gået itu såvel som

andre forhold, der kan påvirke betjeningen

af værktøjet. Hvis det elektriske værktøj

er beskadiget, skal det repareres før

brug. Mange ulykker er forårsaget af dårligt

vedligeholdt værktøj.

f) Hold skæreværktøj skarpe og rene.

Ordentligt vedligeholdt skæreværktøj med

skarpe skærekanter har mindre tilbøjelighed til

at binde og er lettere at styre.

g) Brug elektrisk værktøj, tilbehør, bor,

osv. i overensstemmelse med disse

instruktioner, idet der tages hensyn til

arbejdsforholdene og den opgave, som

skal udføres. Brug af elektrisk værktøj til

andre opgaver end dem, det er beregnet til,

kan resultere i en farlig situation.

5) SERVICE

a) Elektrisk værktøj skal serviceres

af en kvalificeret servicetekniker,

som udelukende benytter identiske

reservedele. Derved sikres det, at værktøjets

driftssikkerhed opretholdes.

YDERLIGERE SPECIFIKKE

SIKKERHEDSREGLER

Sikkerhedsinstruktioner til al brug

a) Denne værktøjsmaskine er beregnet

til at fungere som en slibemaskine,

pudsemaskine, stålbørste

eller afstikkerværktøj. Læs alle

sikkerhedsadvarsler, instruktioner,

illustrationer og specifikationer, der følger

med dette elværktøj. Manglende overholdelse

af alle nedenstående instruktioner kan

medføre elektrisk stød, brand og/eller alvorlig

personskade.

b) Det anbefales ikke at udføre handlinger

såsom polering og pudsning (D28141) med

denne værktøjsmaskine. Anden brug end den,

elværktøjet er fremstillet til, kan udgøre en fare

og forårsage personskade.

c) Anvend ikke tilbehør, der ikke er specielt

designet til værktøjet og anbefalet af

producenten. Blot fordi tilbehøret kan påsættes

værktøjet, garanterer det ikke sikker betjening.

d) Tilbehørets nominelle hastighed skal mindst

svare til den maksimale hastighed, der er

markeret på elværktøjet. Tilbehør, der kører

hurtigere end dets nominelle hastighed, kan gå

itu og flyve væk.

e) Tilbehørets udvendige diameter og

tykkelse skal være inden for elværktøjets

kapacitetsvurdering. Tilbehør af ukorrekt

størrelse kan ikke opbevares eller kontrolleres

korrekt.

f) Dornstørrelsen på hjul, flanger, støttepuder

eller andet tilbehør skal passe i værktøjets

spindel. Tilbehør med spændehuller, der ikke

passer elværktøjets monterede hardware, vil

køre ud af balance, vibrere for meget og kan

forårsage mangel på kontrol.

g) Anvend ikke beskadiget tilbehør. Før brug

af tilbehør undersøges f.eks. slibehjul for

skår og revner, støttepuder for revner eller

slid og stålbørste for løse eller revnede

tråde. Hvis elværktøjet eller tilbehøret tabes,

bør det undersøges for skade, eller der

bør monteres ubeskadiget tilbehør. Efter

undersøgelse og montering af tilbehør

DANSK

placeres du og tilskuere væk fra tilbehørets

rotationsplan, og elværktøjet køres ved

maksimal tomgangshastighed i et minut.

Beskadiget tilbehør vil normalt gå i stykker under

denne testkørsel.

h) Anvend personligt beskyttelsesudstyr.

Afhængig af brugen bør du anvende

ansigtsskærm eller sikkerhedsbriller.

Hvis det er nødvendigt, skal du anvende

støvmaske, hørebeskyttelse, handsker og

et arbejdsforklæde, der kan modstå småt

slibemateriale eller arbejdsemnefragmenter.

Øjenbeskyttelsen skal kunne stoppe flyvende

fremmedlegmer, der opstår som følge af

de forskellige betjeninger. Støvmasken eller

åndedratsværnet skal kunne filtrere partikler,

der frembringes som følge af din betjening.

Forlænget eksponering for høj, intens støj kan

forårsage høreskader.

i) Sørg for, at tilskuere står i en sikker afstand

fra arbejdsområdet. Folk, der befinder

sig i arbejdsområdet, skal anvende

personligt beskyttelsesudstyr. Fragmenter

af arbejdsemnet eller ødelagt tilbehør kan

flyve afsted og forårsage skade uden for det

umiddelbare arbejdsområde.

j) Hold fast i elværktøjet ved hjælp af de

isolerede håndtagsflader, når der skal saves

i emner, hvor skæreværktøjet kan berøre

skjulte ledninger eller sit eget kabel. Kommer

skæreværktøjet i kontakt med en strømførende

ledning, kan blotlagte metaldele på el-værktøjet

gøres strømførende og give stød til brugeren.

k) Placer ledningen væk fra det roterende

tilbehør. Hvis du mister kontrollen, kan

ledningen blive skåret eller fastklemt, og din

hånd eller arm kan trækkes ind i det roterende

tilbehør.

l) Læg aldrig værktøjet fra dig, før tilbehøret er

helt stoppet. Det roterende tilbehør kan gribe

fast i overfladen, og du kan miste kontrollen over

elværktøjet.

m) Start ikke elværktøjet, mens du bærer det

på dig. Utilsigtet kontakt med det roterende

tilbehør kan hænge fast i dit tøj og efterfølgende

ind i huden.

n) Rengør værktøjets lufthuller med jævne

mellemrum. Motorens ventilator vil trække støv

ind i kabinettet, og for megen akkumulering af

metalstykker kan udgøre en elektrisk fare.

o) Betjen ikke elværktøjet nær brændbare

materialer. Gnister kan antænde disse

materialer.

p) Anvend ikke tilbehør, der kræver kølevæske.

Brug af vand eller anden kølevæske kan

resultere i livsfarligt elektrisk stød.

YDERLIGERE

SIKKERHEDSINSTRUKTIONER TIL AL

BRUG

Årsager til og undgåelse af

tilbageslag

Tilbageslag er en pludselig reaktion på et fastklemt

eller blokeret slibehjul, støttepude, børste eller andet

tilbehør. Fastklemmelse eller blokering forårsager

hurtig blokering af det roterende tilbehør, der gør, at

det ukontrollerede elværktøj kører i modsat retning af

tilbehørets rotation på det sted, det er fastkørt.

F.eks. hvis et slibehjul er fastklemt eller blokeret af

arbejdsemnet, kan kanten af hjulet, der er på vej

ind i det spidse punkt, grave sig ind i overfladen på

materialet og forårsage, at hjulet arbejder sig ud eller

falder ud. Hjulet kan enten gå imod eller væk fra

operatøren, afhængigt af hjulets bevægelsesretning

ved fastklemmelsespunktet. Slibehjul kan også gå i

stykker under disse forhold.

Et tilbageslag opstår som følge af forkert brug eller

ved misbrug af værktøjet. Det kan undgås ved at

følge nedenstående forholdsregler:

a) Hold godt fast på værktøjet og placer

kroppen og armen således, at du kan

modstå styrken fra et tilbageslag. Anvend

altid ekstrahåndtaget, hvis det medfølger,

for maksimal kontrol over tilbageslag eller

momentreaktion under opstart. Operatøren

kan kontrollere momentreaktionen eller

tilbageslagets styrke, hvis der tages korrekte

forholdsregler.

b) Placer aldrig hånden i nærheden af det

roterende tilbehør. Tilbehøret kan slå tilbage

over din hånd.

c) Placer ikke kroppen i det område, hvor

værktøjet kan bevæge sig, hvis der opstår et

tilbageslag. Tilbageslag vil drive værktøjet frem

i den modsatte retning af hjulets bevægelse ved

blokeringspunktet.

d) Vær særlig forsigtig, når du arbejder med

hjørner, skarpe kanter osv. Undgå at bumpe

eller blokere tilbehøret. Hjørner, skarpe kanter

eller bump har en tendens til at blokere det

roterende tilbehør og kan forårsage mangel på

kontrol eller tilbageslag.

e) Påsæt ikke en savkædes snitteblad eller

en savklinge med tænder. Sådanne klinger

forårsager ofte tilbageslag og mangel på kontrol.

DANSK

Særlige sikkerhedsadvarsler til

slibning og slibeskæring

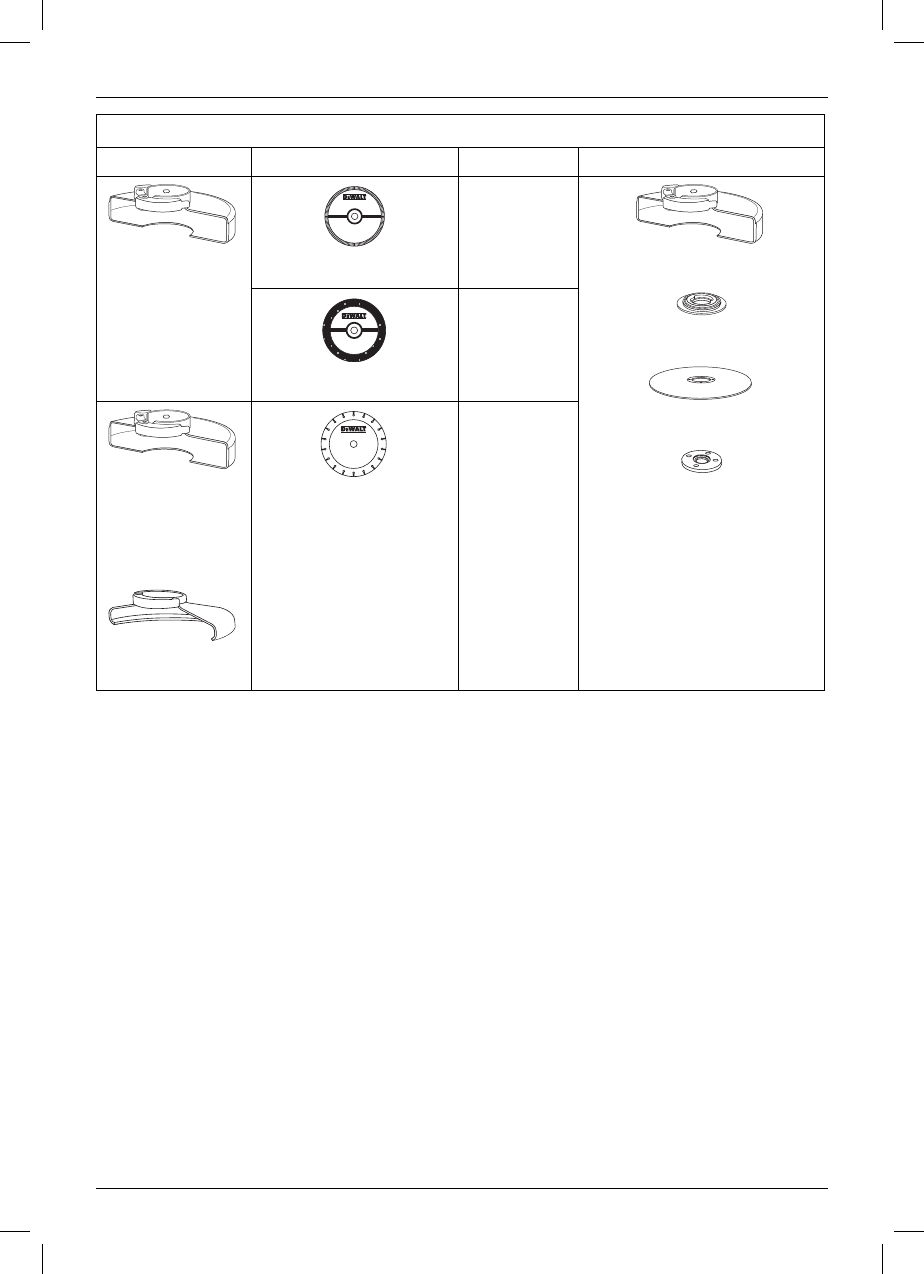

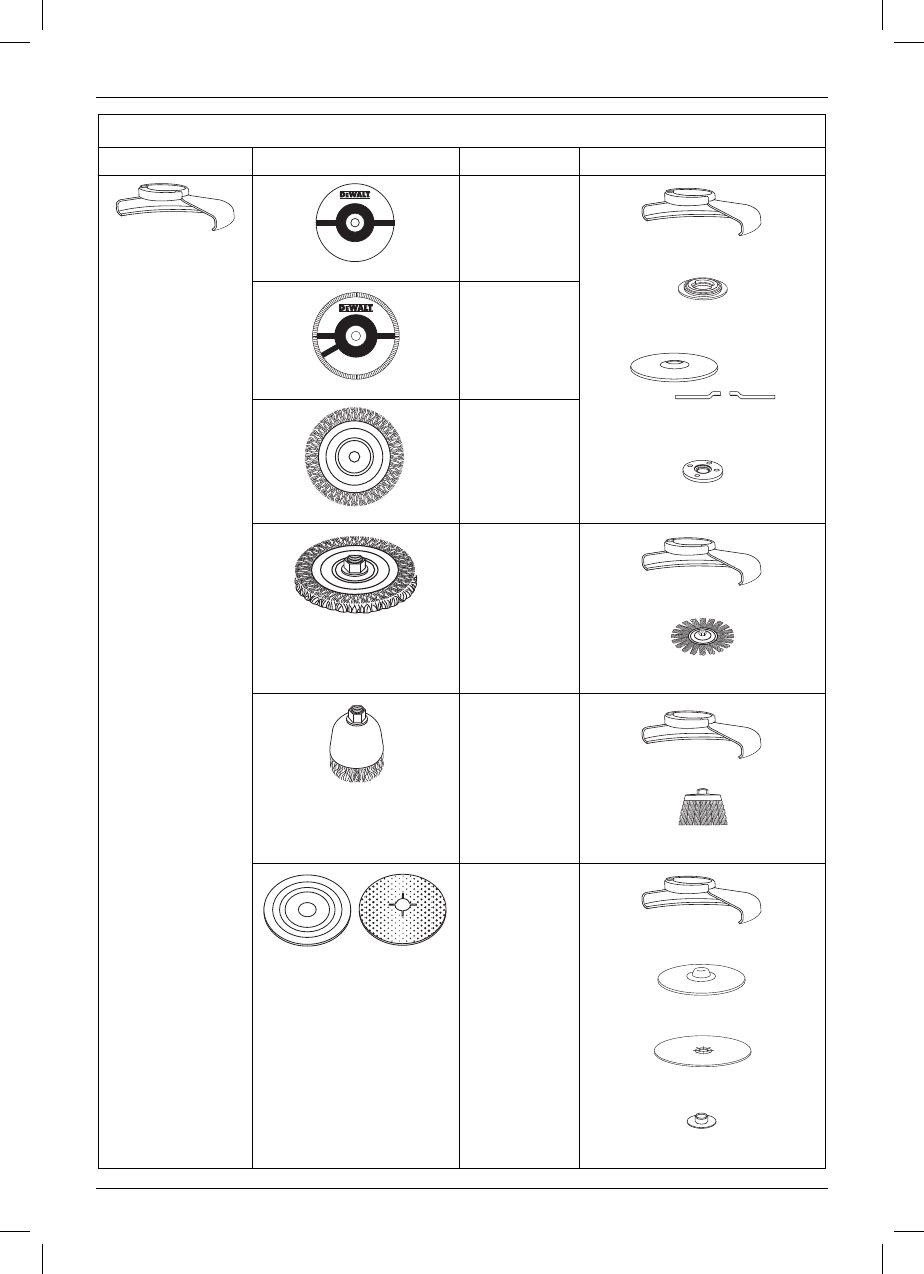

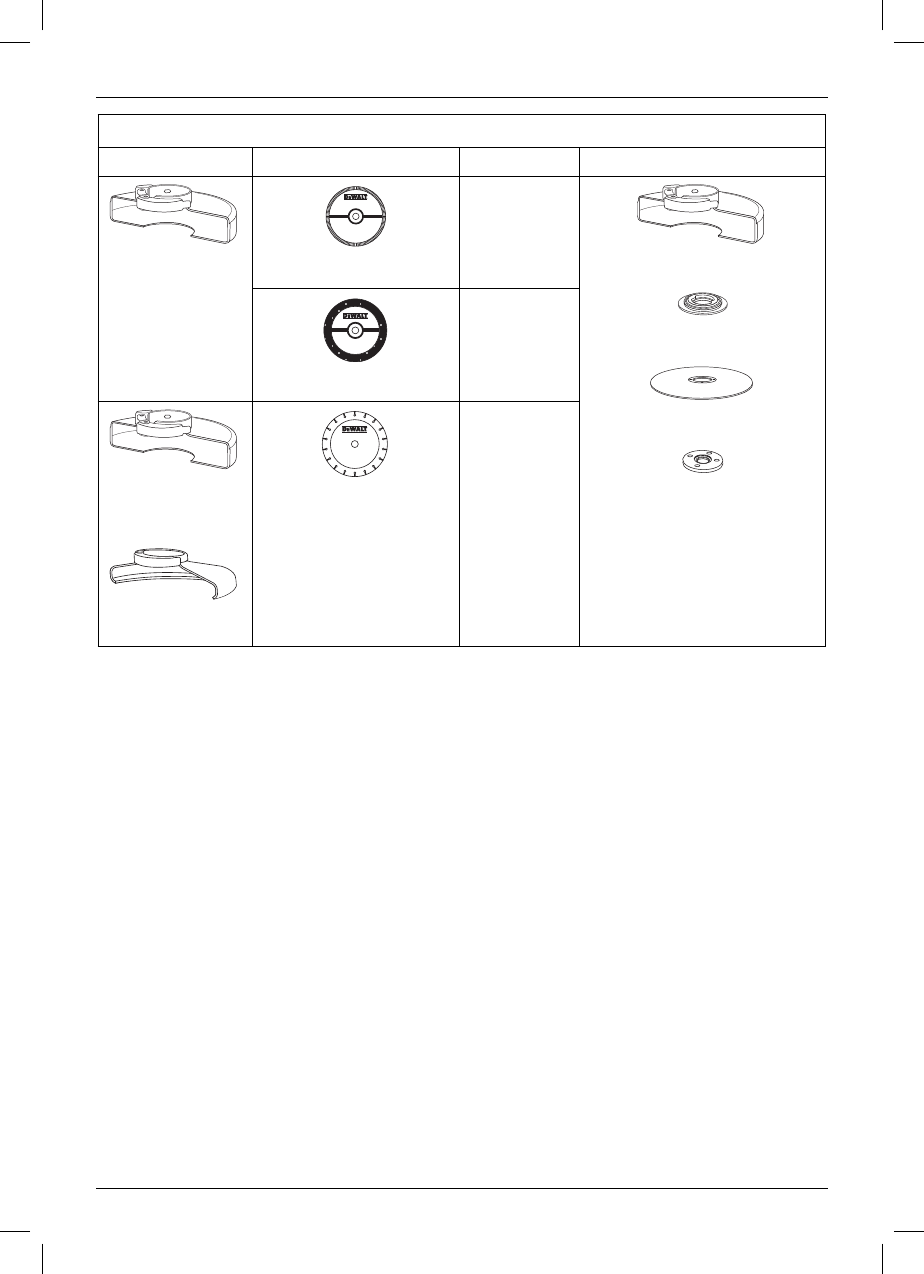

a) Brug kun hjultyper, der er anbefalet

til dit elværktøj og den specifikke

beskyttelsesskærm, der er fremstillet til

det valgte hjul. Hjul, der ikke er fremstillet til

værktøjet, kan ikke afskærmes korrekt og er

usikre.

b) Beskyttelsesskærmen skal være sikkert

fastgjort til elværktøjet for maksimal

sikkerhed, således at mindst muligt

af hjulet er blotlagt mod operatøren.

Beskyttelsesskærmen hjælper med til at

beskytte operatøren mod hjulfragmenter og

utilsigtet kontakt med hjulet og gnister, som kan

antænde tøjet.

c) Hjulene skal kun anvendes til den

anbefalede brug. F.eks.: slib ikke med siden

af afskæringshjulet. Slibeskæringshjul er

tilsigtet perifer slibning. Sidekraft på disse hjul

kan ødelægge dem.

d) Brug altid ubeskadigede hjulflanger med

den rette størrelse og form til dit valgte

hjul. Korrekte hjulflanger støtter hjulet og

reducerer dermed muligheden for hjulskade.

Flanger til skærehjul kan være forskellige fra

slibehjulflanger.

e) Brug ikke brugte, slidte hjul fra større

elværktøjer. Hjul, der er tilsigtet større

elværktøjer, er ikke egnet til det lille værktøjs høje

hastighed og kan gå i stykker.

Ekstra sikkerhedsadvarsler, der er

speciﬁ kke for slibeskæring

a) Blokér ikke skærehjulet eller anvend for

megen kraft. Forsøg ikke at foretage et

for dybt snit. Overbelastning af hjulet øger

belastningen og følsomheden for drejning eller

binding af hjulet i snittet og muligheden for

tilbageslag eller hjulskade.

b) Placer ikke din krop på linje med og bag ved

det roterende hjul. Når hjulet bevæger sig væk

fra kroppen, kan det mulige tilbageslag drive

hjulet og elværktøjet direkte mod dig.

c) Når hjulet binder, eller når et snit afbrydes,

slukkes elværktøjet og det holdes stille,

indtil hjulet står helt stille. Forsøg aldrig

at fjerne et skærehjul fra snittet, mens

hjulet er i bevægelse. I modsat fald kan

der forekomme et tilbageslag. Find ud af,

hvorfor hjulet har sat sig fast, og træf passende

forholdsregler, så det ikke kan ske igen.

d) Forsøg ikke at genstarte skæringen i

arbejdsemnet. Lad hjulet nå fuld hastighed

og sæt det derefter forsigtigt ind i snittet.

Hjulet kan eventuelt binde, arbejde sig ud af

arbejdsemnet eller forårsage tilbageslag, hvis

elværktøjet startes i arbejdsemnet.

e) Støttepaneler eller andet arbejdsemne af

overdreven størrelse for at minimere risikoen

for hjulfastklemmelse og tilbageslag. Store

arbejdsemner har en tendens til at synke under

deres egenvægt. Arbejdsemnet skal afstøttes

på begge sider af hjulet, både i nærheden af

skærelinjen og ved arbejdsemnets kant.

f) Vær især forsigtig, hvis der skal udføres et

”dyksnit” i et uoverskueligt område, f.eks. i

en eksisterende væg. Hjulet, der skal dykke

ned, kan skære gas- eller vandrør, elektriske

ledninger eller genstande, der kan forårsage

tilbageslag.

Sikkerhedsadvarsler, der er

speciﬁ kke for slibning

a) Anvend ikke slibeskivepapir af overdreven

størrelse. Følg producentens anbefalinger

angående valg af slibepapir. Slibepapir,

der går ud over slibepuden, udgør en fare

for flænsning og kan forårsage blokering eller

flænsning af disken eller tilbageslag.

Sikkerhedsadvarsler, der er

speciﬁ kke for stålbørstning

a) Vær opmærksom på, at børsten afkaster

stålhår, selv under almindelig brug.

Overbelast ikke ståltrådene ved at lægge for

meget tryk på børsten. Stålhårene kan nemt

trænge gennem tyndt tøj og/eller hud.

b) Hvis brug af beskyttelsesskærm anbefales

til stålbørstning, skal du sørge for, at

stålhjulet eller børsten ikke indgriber i

sikkerhedsskærmen. Stålhjul eller børster

kan udvides i diameter pga. af arbejds- og

centrifugale kræfter.

Ekstra sikkerhedsinformationer

• Gevindmontering af tilbehør skal matche med

slibemaskinens spindelgevind. For tilbehør

monteret med flanger skal dornhullet på

tilbehøret passe til flangens placeringsdiameter.

Tilbehør, der ikke matcher med el-værktøjets

monterede hardware, vil køre ud af balance,

vibrere for meget og kan medføre tab af kontrol.

DANSK

• Slibeoverfladen på de midterste nedtrykkede

hjul skal være monteret under fladen på kanten

af beskyttelsesskærmen. Et hjul, der ikke er

monteret korrekt, og som projekteres gennem

fladen på kanten af beskyttelsesskærmen, kan

ikke beskyttes tilstrækkeligt.

Restrisici

På trods af overholdelsen af de relevante

sikkerhedsregler og brug af sikkerhedsudstyr kan

visse restrisici ikke undgås. Disse omfatter:

– Hørenedsættelse

– Risiko for personskade som følge af flyvende

partikler.

– Risiko for forbrænding ved at røre ved tilbehør,

der bliver varmt under betjening.

– Risiko for personskade som følge af forlænget

brug.

– Risiko for støv fra farlige stoffer.

Mærkning på værktøjet

Følgende piktogrammer er vist på værktøjet:

Læs brugsvejledningen før brug.

Bær høreværn.

Brug øjeværn.

DATOKODEPOSITION (FIG. 1)

Datokoden (p), der også inkluderer produktionsåret,

er tryk på huset.

Eksempel: 2013 XX XX

Produktionsår

Pakkens indhold

Pakken indeholder:

1 Vinkelsliber

1 Skærm (Type 27)

1 Sidehåndtag

1 Flangesæt

1 To-stifts skruenøgle

1 Sætboks (kun model K)

1 Brugsvejledning

1 Eksplosionstegning

• Kontrollér for eventuelle skader på værktøjet,

dele og tilbehør, der kan være opstået under

transport.

• Tag dig tid til at læse denne vejledning grundigt

og forstå den før betjening.

Beskrivelse (ﬁ g. 1)

ADVARSEL: Modificér aldrig elektrisk

værktøj eller nogle dele heraf. Det kan

medføre materiale- eller personskade.

a. Tænd/sluk-kontakt

b. Spindellås

c. Skærm

d. Sidehåndtag

TILSIGTET BRUG

D28011/D28111/D28113/D28130/D28134/

D28135/D28139/D28141 robuste vinkelsliberne

er udformet til professionel slibning, skæring og

pudsning (med undtagelse af D28141).

ANVEND IKKE andre slibehjul udover

navforsænkede hjul og papirskiver.

MÅ IKKE anvendes under våde forhold eller i

nærheden af brændbare væsker eller gasser.

Disse slidstærke vinkelslibere er professionelt

elværktøj.

LAD IKKE børn komme i kontakt med værktøjet.

Overvågning er påkrævet, når uerfarne brugere

anvender dette værktøj.

• Dette produkt er ikke beregnet til anvendelse af

personer (inklusive børn) med nedsatte fysiske,

sensoriske eller mentale handicaps; mangel på

erfaringer, viden eller færdigheder, medmindre

de er under overvågning af en person, der er

ansvarlig for deres sikkerhed. Børn må aldrig

efterlades alene med dette produkt.

Antivibrationssidehåndtag

D28113/D28130/D28135/D28141

Antivibrationshåndtaget yder komfort ved at

absorbere de vibrationer, værktøjet forårsager.

Nøgleløs beskyttelsesskærm

D28113/D28130/D28134/D28135/D28141

Den nøgleløse beskyttelsesskærm giver mulighed

for hurtig justering under arbejdet for at forstærke

værktøjets alsidighed.

DANSK

Støvudsugningssystem (ﬁ g. 1)

D28113/D28130/D28134/D28135/D28141

Støvudsugningssystemet (e) forhindrer ophobning

af støv rundt om beskyttelsesskærmen og

motorindgangen og minimerer støvmængden, der

trænger ind i motorhuset.

El-sikkerhed

Elmotoren er kun designet til én spænding.

Kontrollér altid, at strømforsyningen svarer til

spændingen på mærkepladen.

Dit DEWALT-værktøj er dobbeltisoleret i

overensstemmelse med EN 60745, og

derfor er en jordledning ikke påkrævet.

Hvis forsyningsledningen er beskadiget, skal den

udskiftes med en særlig ledning, der kan fås

gennem DEWALT’s serviceorganisation.

Brug af forlængerledning

Hvis en forlængerledning er påkrævet, skal du

anvende en godkendt 3-koret forlængerledning, der

passer til dette værktøjs effektforbrug (se Tekniske

data). Den minimale lederstørrelse er 1,5 mm2; den

maksimale længde er 30 m.

Ved brug af en kabeltromle skal kablet altid rulles

helt ud.

SAMLING OG JUSTERING

ADVARSEL: For at reducere risikoen

for personskade skal du slukke

for værktøjet og afbryde det fra

strømkilden, inden der foretages

justeringer, eller der fjernes/

monteres tilbehør eller ekstraudstyr.

Før værktøjet tilsluttes igen, skal du

trykke på udløserkontakten og slippe

den igen for at sikre, at værktøjet er

slukket. Utilsigtet start kan medføre

kvæstelser.

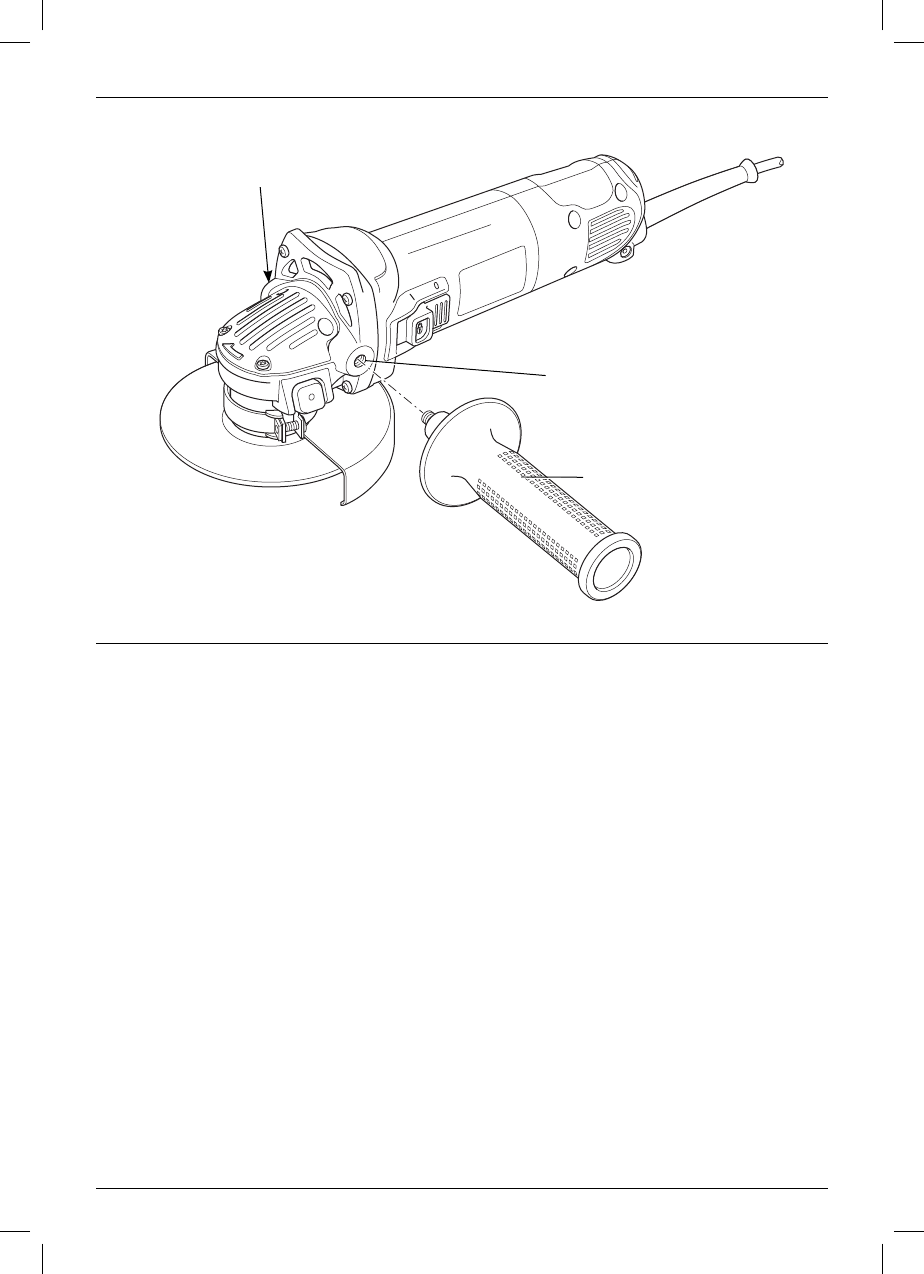

Påsætning af sidehåndtag (ﬁ g. 1, 6)

ADVARSEL: Før du anvender værktøjet,

skal du sikre, at håndtaget sidder godt

fast.

ADVARSEL: Sidehåndtaget skal altid

bruges for hele tiden at opretholde

kontrol over værktøjet.

Skru sidehåndtaget (d) godt fast i et af hullerne (f) på

en af gearkassens sider.

Montering og fjernelse af

beskyttelsesskærmen (ﬁ g. 2)

ADVARSEL: For at reducere risikoen

for personskade skal du slukke

for værktøjet og afbryde det fra

strømkilden, inden der foretages

justeringer, eller der fjernes/

monteres tilbehør eller ekstraudstyr.

Før værktøjet tilsluttes igen, skal du

trykke på udløserkontakten og slippe

den igen for at sikre, at værktøjet er

slukket. Utilsigtet start kan medføre

kvæstelser.

FORSIGTIG: Der skal anvendes

beskyttelsesskærme med denne sliber.

Når du anvender D28011, D28111, D28113,

D28130, D28134, D28135, D28139 - eller D28141-

sliberen med et bindingsslibehjul til skæring af

metal eller murværk, SKAL der anvendes en type 1

beskyttelsesskærm. Type 1 beskyttelsesskærm kan

købes hos DEWALT-forhandlere.

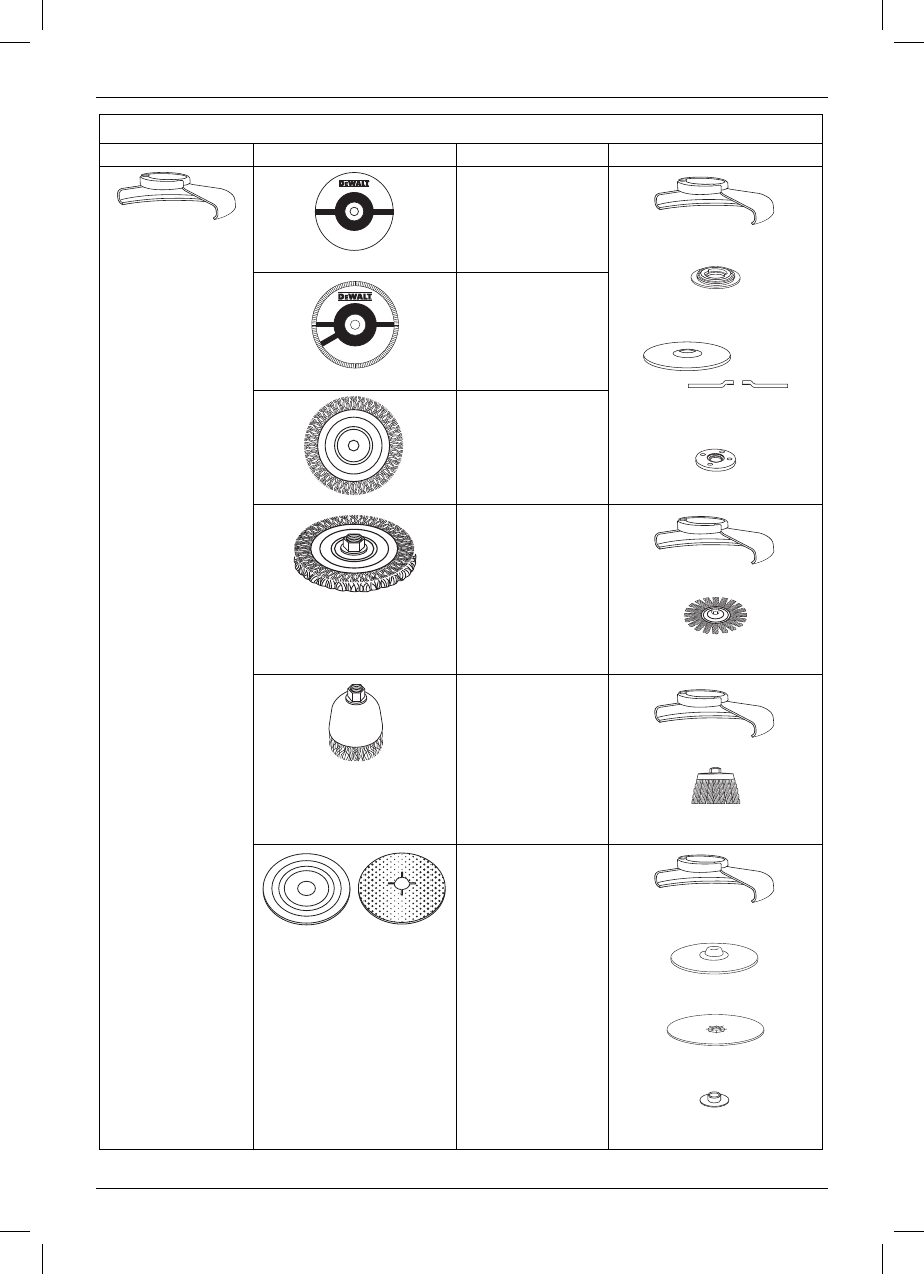

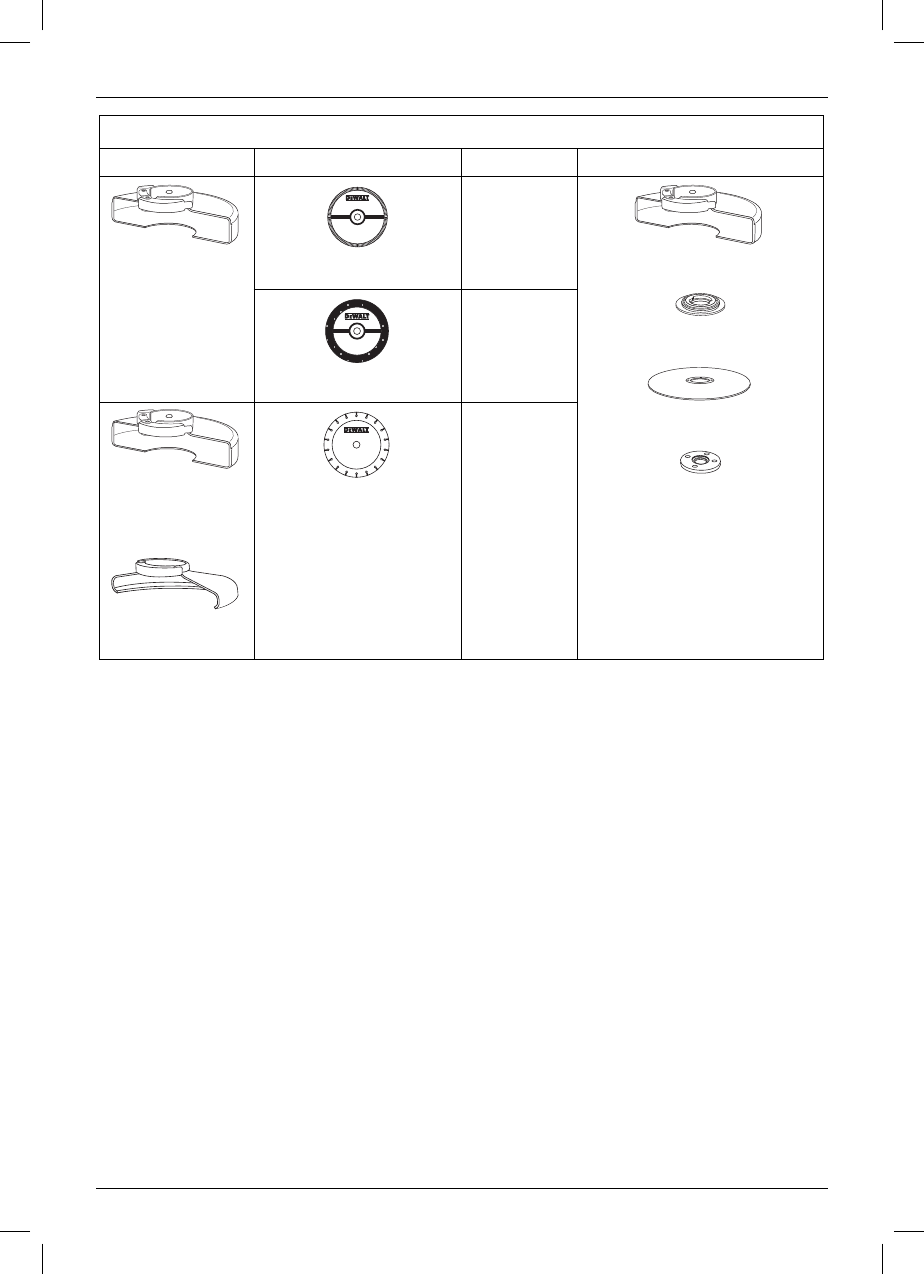

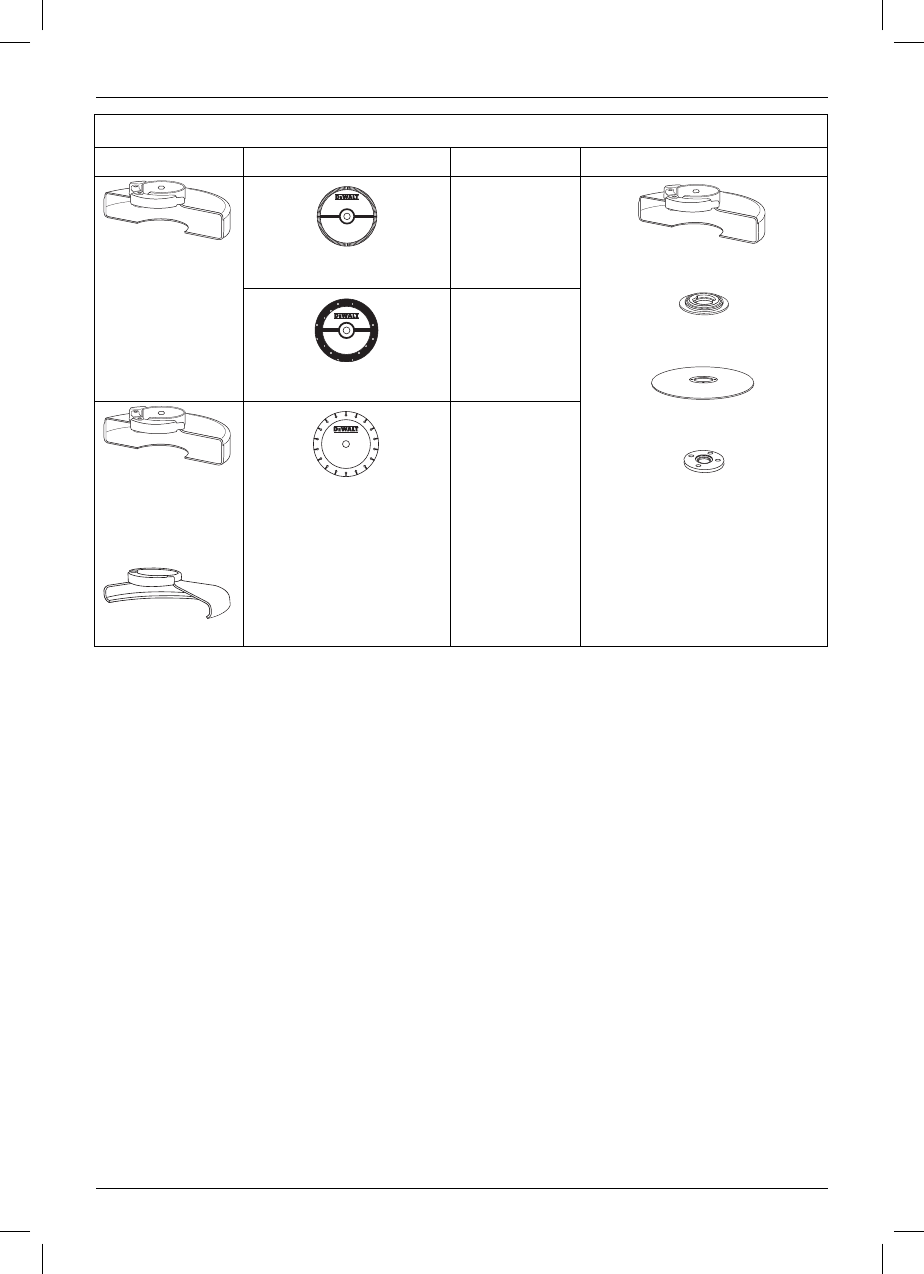

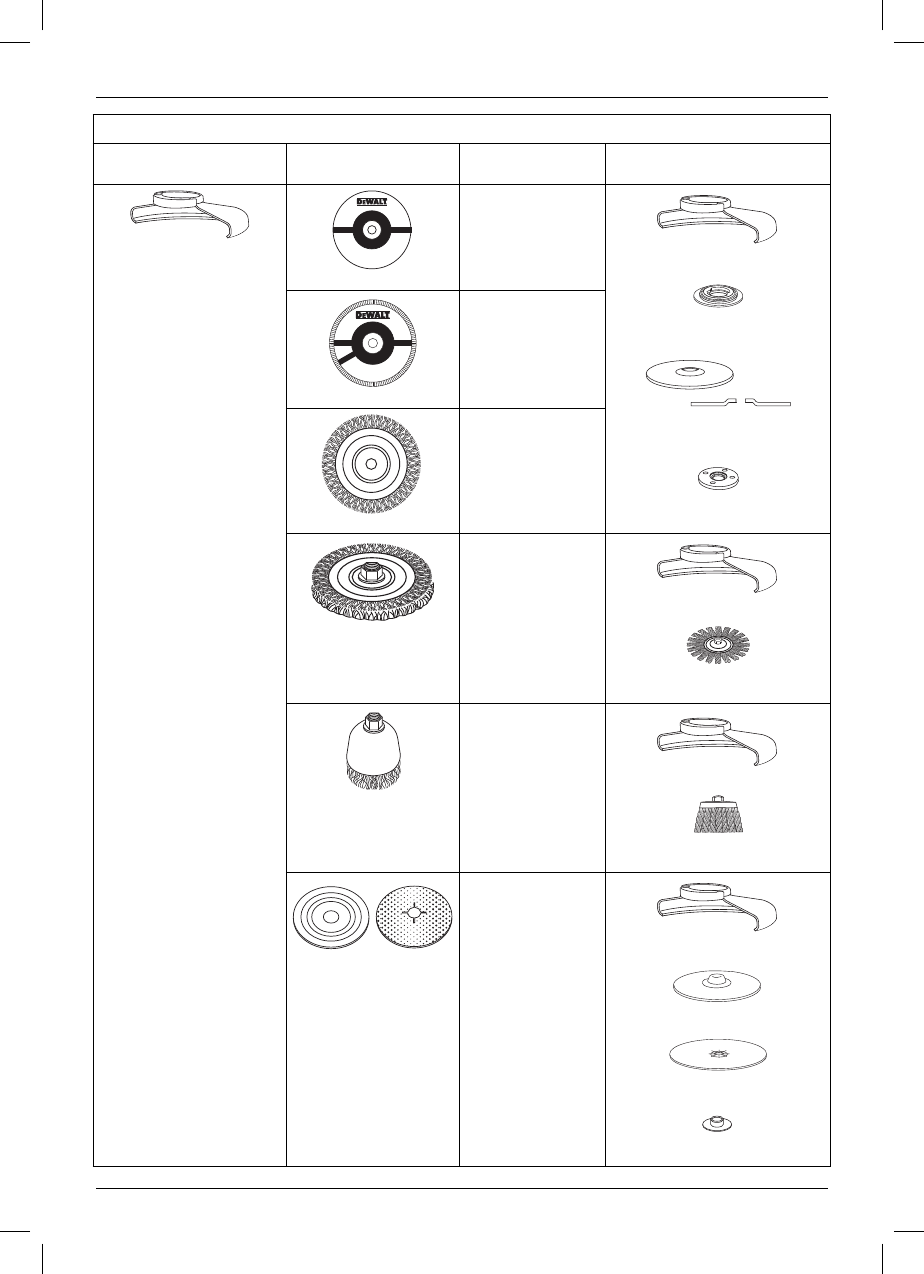

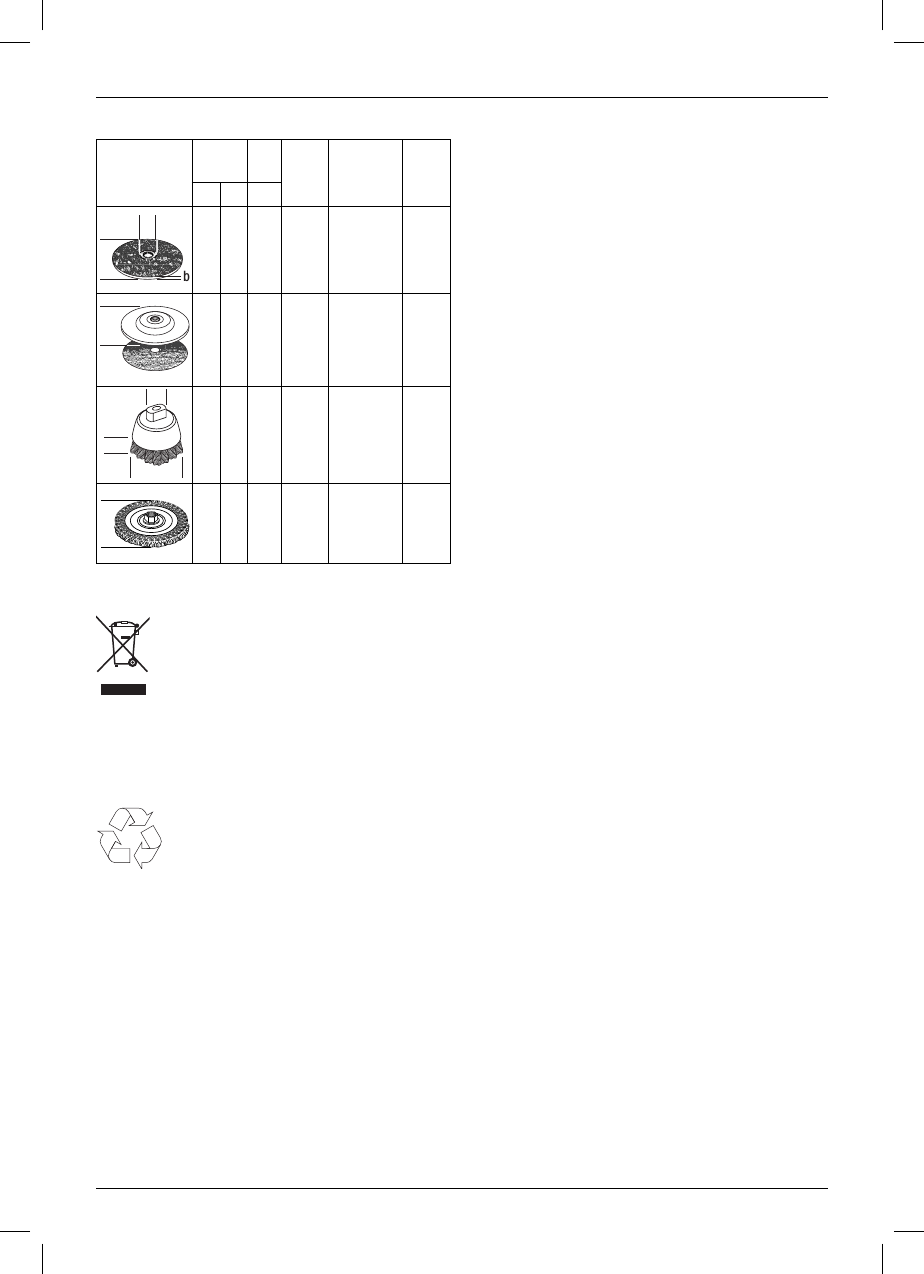

BEMÆRK: Se skemaet over slibe- og

skæretilbehør i slutningen af dette afsnit for at få

vist andet tilbehør, der kan anvendes med disse

slibere.

SKÆRM MED MONTERINGSSKRUE (FIG. 2)

D28011, D28111/D28139

1. Anbring vinkelsliberen på et bord, spindel (o) op.

2. Justér øskerne (k) med kærvene (l).

3. Tryk beskyttelsesskærmen (c) ned og drej den til

den ønskede position.

4. Fastspænd skruen (m).

5. Løsn skruen for at fjerne beskyttelsesskærmen.

FORSIGTIG: Hvis beskyttelsesskærmen

ikke kan fastspændes korrekt ved at

justere skruen, skal du ikke anvende

værktøjet. For at reducere risikoen

for personskade skal du indlevere

værktøjet og beskyttelsesskærmen

til et servicecenter og få

beskyttelsesskærmen repareret eller

udskiftet.

SKÆRM UDEN NØGLE (FIG. 3)

D28113/D28130/D28134/D28135/D28141

1. Anbring vinkelsliberen på et bord, spindel (o)

opad.

2. Udløs fastspændingslås (g) og hold skærm (c)

over værktøjet som vist.

3. Opret øsknerne (k) efter kærvene (l).

DANSK

ADVARSEL:

• Sørg for, at alle materialer, der skal

slibes, sidder godt fast.

• Brug klemmer eller en skruestik til at

holde og understøtte arbejdsemnet

på et stabilt underlag. Det er vigtigt at

klemme og understøtte arbejdsemnet

godt for at forebygge, at arbejdsemnet

bevæger sig, så du mister kontrollen

over det. Det er vigtigt at klemme og

understøtte arbejdsemnet godt for at

forebygge, at arbejdsemnet bevæger

sig, så du mister kontrollen over det.

• Fastgør arbejdsemnet. Et

arbejdsemne, der er fastgjort med

fastgøringsanordninger eller i en

skruestik holdes mere sikkert end med

hånden.

• Støttepaneler eller andet arbejdsemne

af overdreven størrelse for at minimere

risikoen for hjulfastklemmelse og

tilbageslag. Store arbejdsemner

har en tendens til at synke under

deres egenvægt. Arbejdsemnet skal

afstøttes på begge sider af hjulet,

både i nærheden af skærelinjen og

ved arbejdsemnets kant.

• Bær altid almindelige arbejdshandsker,

når du arbejder med dette værktøj.

• Gearkassen bliver meget varm under

brug.

• Benyt kun et let tryk på værktøjet.

Anvend ikke sidepres på skiven.

• Undgå overstyring. Bliver værktøjet

varmt, skal du lade det køre i tomgang

nogle få minutter for at køle tilbehøret

af. Rør ikke ved tilbehøret, før det

er kølet ned. Skiverne bliver meget

varme under brug.

• Anvend ikke separate

formindskningsbøsninger eller

adapterer til at tilpasse slibehjul med

stort hul.

• Anvend aldrig værktøjet, uden at

beskyttelsesskærmen er på plads.

• Værktøjet er ikke designet til brug

sammen med en slibeskivekop.

• Brug ikke elværktøjet sammen med et

udskæringsstativ.

• Brug aldrig blottere sammen med

sammenhængende slibeprodukter.

• Vær opmærksom på, at hjulet

fortsætter med at rotere, efter at der

er slukket for værktøjet.

Korrekt håndposition (ﬁ g. 1)

ADVARSEL: For at reducere risikoen

for alvorlig personskade skal du ALTID

anvende den rette håndposition som

vist.

ADVARSEL: For at reducere risikoen

for alvorlig personskade skal du ALTID

holde godt fast i tilfælde af en pludselig

reaktion.

Korrekt håndposition kræver én hånd på

sidehåndtaget (d) og den anden hånd på værktøjets

krop som vist på figur 1.

Sådan tændes og slukkes (ﬁ g. 1)

ADVARSEL: Slå ikke værktøjet til eller

fra, når det er under belastning.

1. Du tænder for værktøjet ved at trykke på tænd/

sluk-kontakt (a).

2. For fortsat drift tryk kontakten helt fremad.

3. Du stopper værktøjet ved at slippe kontakten.

Du stopper værktøjet i fortsat drift ved at trykke

på den bagerste del af kontakten.

Spindellås (ﬁ g. 1)

Spindellåsens (b) funktion er at forhindre spindelen

i at dreje, når der monteres eller fjernes hjul. Betjen

kun spindellåsen, når der er slukket for værktøjet, og

stikket er taget ud af kontakten, og værktøjet står

helt stille.

BEMÆRK: For at reducere risikoen for

skade på værktøjet, bør du ikke aktivere

spindellåsen, mens værktøjet kører. Det

kan resultere i skade på værktøjet, og

påsat tilbehør kan falde af og eventuelt

forårsage personskade.

For at aktivere låsen skal du trykke på

spindellåseknappen og dreje spindelen, indtil du ikke

kan dreje den længere.

Metalarbejde

Når værktøjet anvendes på metalarbejder, skal du

sørge for, at der er indsat en fejlstrømsafbryder

(RCD) for at undgå restricisi som følge af

metalspåner.

Hvis fejlstrømsafbryderen er slukket, skal du få

værktøjet efterset af en autoriseret DEWALT-

reparatør.

DANSK

ADVARSEL: Under ekstreme

arbejdsforhold kan der ophobes støv

inde i maskinehuset, når der arbejdes

med metal. Dette kan resultere i, at

beskyttelsesisoleringen inde i maskinen

bliver reduceret og dermed øger risikoen

for elektrisk stød.

For at undgå ophobningen af metalspåner inde i

maskinen anbefaler vi at rydde ventilationshullerne

dagligt. Se Vedligeholdelse.

Brug af papirskiver

ADVARSEL: Metalstøvophobning.

Overdreven brug af papirskiver i

metalarbejder kan resultere i øget

mulighed for elektrisk stød. For

at reducere denne risiko skal du

indsætte en fejlstrømsafbryder før

brug og rengøre ventilationshullerne

dagligt ved at blæse tør, komprimeret

luft ind i ventilationshullerne i

overensstemmelse med nedenstående

vedligeholdelsesinstruktioner.

Savning i metal

For skæring med bundne slibemidler, brug altid

beskyttelsesskærm type 1.

Ved skærearbejde arbejd med moderat hastighed

tilpasset til det materiale, der skæres. Læg ikke tryk

på skæreskiven eller vip eller drej maskinen.

Nedsæt ikke hastigheden på nedkørende

skæreskiver ved at anvende sidelæns tryk.

Maskinen skal altid arbejde i en opadgående

slibningsbevægelse. Ellers er der fare for, at den

bliver skubbet ukontrolleret ud af snittet.

Ved skæring af profiler og firkantede barrer, er det

bedst at starte på det mindste tværsnit.

Grovslibning

Brug aldrig en skæreskive til grovslibning.

De bedste grovslibningsresultater opnås, når

maskinen indstilles til en vinkel på 30° til 40°. Flyt

maskinen frem og tilbage med et moderat tryk. På

denne måde bliver arbejdsemnet ikke for varmt,

bliver ikke misfarvet, og der dannes ingen riller.

Stenskæring

Maskinen må kun benyttes til tørskæring.

Ved stenskæring er det bedst at bruge en

diamantskæreskive.

Kør kun maskinen med en ekstra

støvbeskyttelsesmaske.

Arbejdsråd

Udvis forsigtighed, når der skæres huller i

bærende vægge.

Huller i strukturelle vægge er underlagt lovbestemte/

landespecifikke regulativer. Disse regulativer skal

overholdes under alle omstændigheder.

Før du starter på arbejdet, kan du kontakte den

ansvarlige ingeniør, arkitekt eller bygningssupervisor.

VEDLIGEHOLDELSE

Dit DEWALT-elværktøj er designet til at fungere i

lang tid med minimal vedligeholdelse. Kontinuerlig

tilfredsstillende funktion afhænger af korrekt pleje af

værktøjet og regelmæssig rengøring.

ADVARSEL: For at reducere risikoen

for personskade skal du slukke

for værktøjet og afbryde det fra

strømkilden, inden der foretages

justeringer, eller der fjernes/

monteres tilbehør eller ekstraudstyr.

Før værktøjet tilsluttes igen, skal du

trykke på udløserkontakten og slippe

den igen for at sikre, at værktøjet er

slukket. Utilsigtet start kan medføre

kvæstelser.

Udskiftning af børster

Motoren slukker automatisk og indikerer herved,

at kulbørsterne er nedslidte, og at der skal

foretages service på værktøjet. Kulbørsterne kan

ikke serviceres af brugeren. Tag værktøjet til en

autoriseret DEWALT-reparatør.

Smøring

Dette elektriske værktøj skal ikke smøres yderligere.

Rengøring

ADVARSEL: Blæs støv og snavs

ud af hovedhuset med tør luft, lige

så snart der samler sig snavs i og

omkring luftaftrækket. Bær godkendte

beskyttelsesbriller og godkendt

støvmaske ved udførelse af denne

procedure.

DANSK

GARANTI

DEWALT er sikker på produkternes kvalitet

og tilbyder en enestående garanti til

professionelle brugere af dette værktøj.

Denne garantierklæring er en tilføjelse

til dine kontraktmæssige rettigheder

som professionel bruger eller dine

lovbefalede rettigheder som privat ikke-

professionel bruger og påvirker dem på

ingen måde. Garantien er gyldig inden for

medlemsstaterne af Den Europæiske Union

og Det Europæiske Frihandelsområde.

• 30 DAGES RISIKOFRI

TILFREDSHEDSGARANTI •

Hvis du ikke er fuldt tilfreds med dit

DEWALT værktøj, kan du returnere det

inden for 30 dage, komplet som købt, til

den forhandler, hvor værktøjet blev købt

og få alle pengene refunderet eller bytte

det. Produktet skal have været underlagt

almindelig brug og slid, og der skal

fremvises gyldig kvittering.

• ET ÅRS GRATIS SERVICEKONTRAKT •

Hvis du har brug for vedligeholdelse

eller service af dit DEWALT værktøj,

inden for 12 måneder efter købet, er du

berettiget til en gratis serviceydelse. Den

vil blive foretaget gratis af et autoriseret

DEWALT serviceværksted. Købsbeviset

skal fremvises. Inkluderer arbejdskraft.

Ekskluderer tilbehør og reservedele,

medmindre de var fejlbehæftede under

garantiperioden.

• ET ÅRS FULD GARANTI •

Hvis dit DEWALT produkt bliver defekt

på grund af fejlbehæftede materialer eller

produktionsfejl inden for 12 måneder fra

købsdatoen, garanterer DEWALT gratis

udskiftning af alle defekte dele eller gratis

udskiftning af enheden efter vores valg

under forudsætning af, at:

• Produktet ikke er blevet misbrugt;

• Produktet har været underlagt

almindelig brug og slid;

• Der ikke er forsøgt reparationer af

uautoriserede personer;

• Købsbeviset fremvises;

• Produktet returneres komplet med

alle originale komponenter;

Hvis du ønsker at reklamere, kontakt

din forhandler eller find adressen på

dit nærmeste autoriserede DEWALT

serviceværksted i DEWALT kataloget

eller kontakt dit DEWALT kontor på den

adresse, der er opgivet i denne manual.

Der findes en liste over autoriserede

DEWALT serviceværksteder og detaljerede

oplysninger om vores eftersalgsservice på

følgende internetadresse: www.2helpU.

com.

DANSK

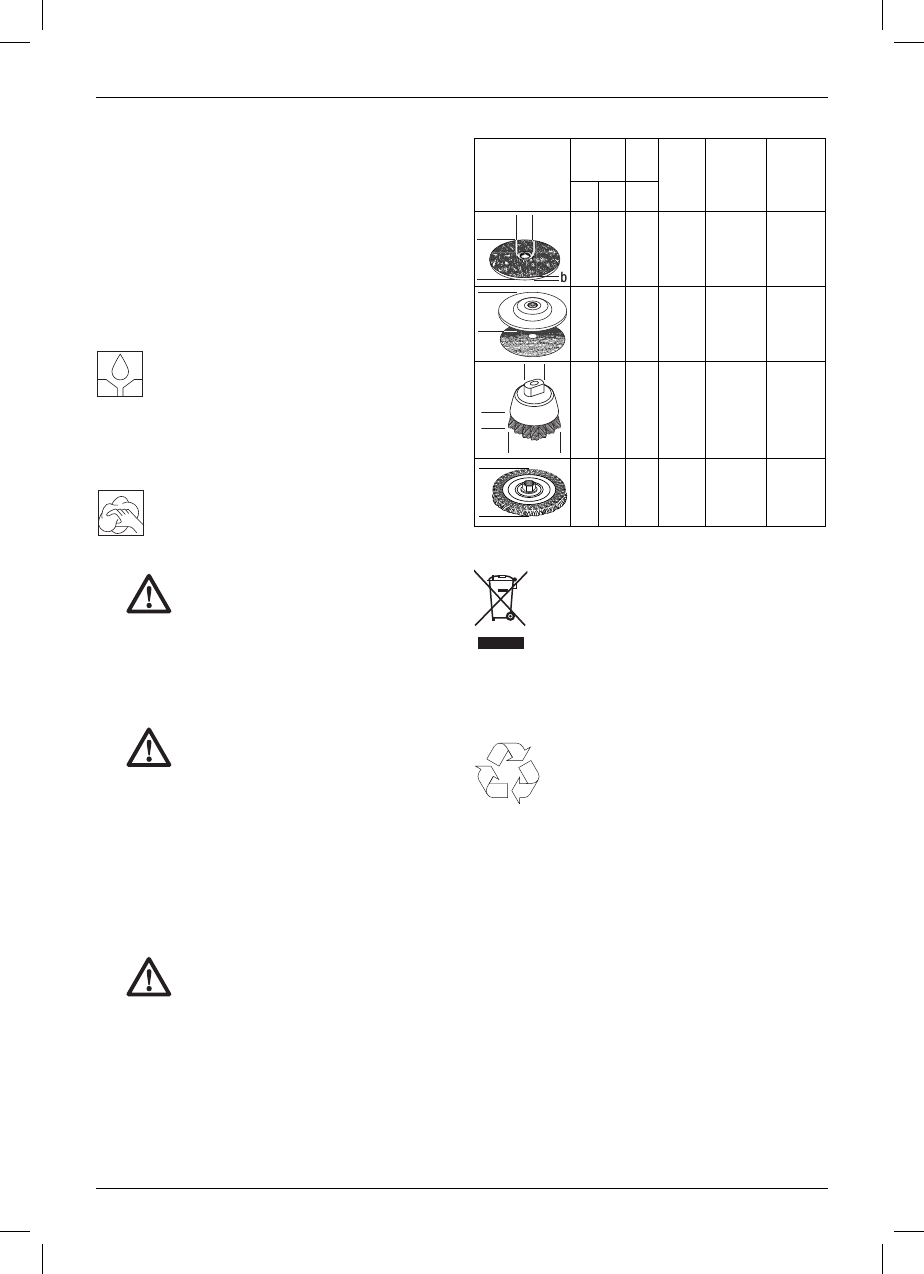

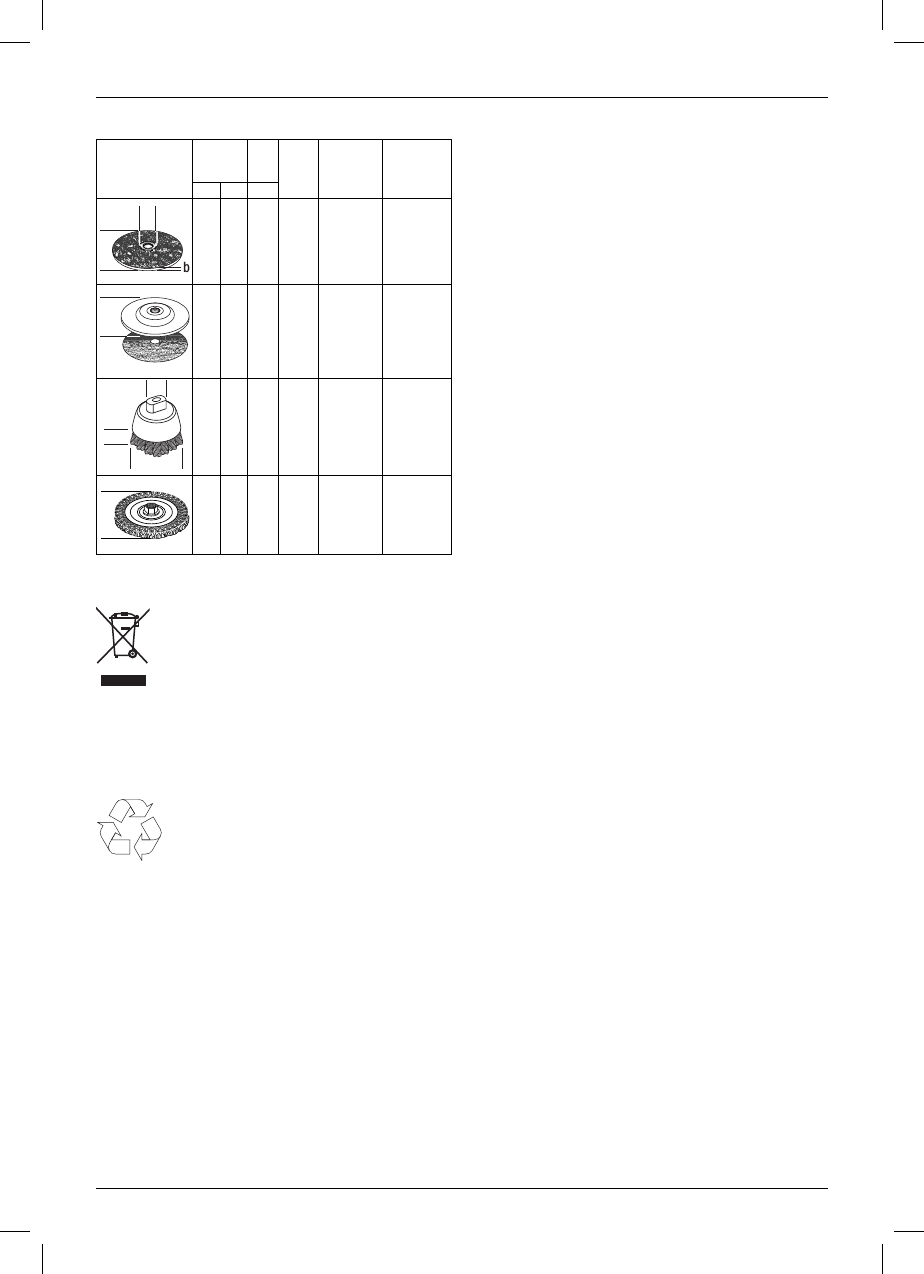

SKEMA OVER SLIBETILBEHØR

Beskyttelsessk

ærmtype

Tilbehør Beskrivelse Sådan monteres sliber

TYPE 27

BESKYTTELS-

ESSKÆRM

Slibeskive med

nedtrykket midte

Type 27 beskyttelsesskærm

Støtteflange

Type 27 hjul med

nedtrykket midte

Gevindskåret klemmemøtrik

Bladskive

Stålhjul

Stålhjul med

gevindskåret møtrik

Type 27 beskyttelsesskærm

Stålhjul

Stålkop med

gevindskåret møtrik

Type 27 beskyttelsesskærm

Stålbørste

Støttepude/slibeark

Type 27 beskyttelsesskærm

Gummistøttepude

Slibeskive

Gevindskåret klemmemøtrik

DEUTSCH

WINKELSCHLEIFER D28011, D28111, D28113,

D28130, D28134, D28135, D28139, D28141

Herzlichen Glückwunsch!

Sie haben sich für ein Gerät von DEWALT entschieden. Langjährige Erfahrung, sorgfältige Produktentwicklung

und Innovation machen DEWALT zu einem zuverlässigen Partner für professionelle Anwender von

Elektrowerkzeugen.

Technische Daten

D28011 D28111 D28113 D28130

Spannung VAC

230

230 230 230

Typ 4

4 4 4

Leistungsaufnahme W

720

850 900 900

Leerlaufnenndrehzahl min-1

10500

10500 10500 10500

Scheibendurchmesser mm

115

115 115 125

Spindeldurchmesser

M14

M14 M14 M14

Spindellänge mm 16 16 16 16

Gewicht kg

2,1*

2,1* 2,1* 2,2*

* Gewicht einschließlich Zusatzgriff und Schutzabdeckung

LPA (Schalldruckpegel) dB(A)

90 89 90

KPA (Schalldruckpegel-

Messungenauigkeit) dB(A)

5,0

5,0 3,0 3,0

LWA (Schallleistung) dB(A)

101

101 100 101

KWA (Schallleistung-

Messungenauigkeit) dB(A)

5,0

5,0 3,0 3,0

Gesamtschwingungspegel (triaxiale Vektorsumme) gemäß EN60745:

Vibrationsemissionswert a

Oberflächenschleifen

h,AG

m/s²

8,0

8,0 8,0 7,5

Messungenauigkeit K =

m/s²

1,6

1,6 1,5 1,5

Vibrationsemissionswert a

Sandschleifen mit Scheibe

h,DS

m/s²

4,0

4,0 2,5 ≤ 2,5

Messungenauigkeit K

m/s²

1,5

1,5 1,5 1,5

D28134 D28135 D28139 D28141

Spannung VAC

230 230 230 230

Typ

4 4 4 4

Leistungsaufnahme W

1100 1400 850 1400

Leerlaufnenndrehzahl min-1

10500 10500 10500 9000

Scheibendurchmesser mm

125 125 125 150

Spindeldurchmesser

M14 M14 M14 M14

Spindellänge mm 16 16 16 16

Gewicht kg

2,2* 2,5* 2,1* 2,6*

* Gewicht einschließlich Zusatzgriff und Schutzabdeckung

DEUTSCH

Der in diesem Informationsblatt angegebene

Vibrationsemissionswert wurde gemäß einem

standardisierten Test laut EN 60745 gemessen und

kann für einen Vergleich zwischen zwei Geräten

verwendet werden. Er kann zu einer vorläufigen

Einschätzung der Exposition verwendet werden.

WARNUNG: Der angegebene

Vibrationsemissionswert bezieht sich

auf die Hauptanwendung des Gerätes.

Wenn das Gerät jedoch für andere

Anwendungen, mit anderem Zubehör

oder schlecht gewartet eingesetzt wird,

kann die Vibrationsemission verschieden

sein. Dies kann den Expositionsgrad

über die Gesamtbetriebszeit erheblich

erhöhen.

Eine Schätzung der Vibrationsstärke

sollte auch berücksichtigen, wie oft das

Gerät ausgeschaltet wird oder über

welche Zeit es zwar läuft, aber nicht

wirklich in Betrieb ist. Dies kann die

Exposition über die Gesamtbetriebszeit

erheblich mindern.

Es sind zusätzliche

Sicherheitsmaßnahmen zum

Schutze der Betriebsperson vor den

Auswirkungen der Vibration in Betracht

zu ziehen, z.B.: Wartung des Gerätes

und des Zubehörs, Warmhalten

der Hände, Organisation des

Arbeitsablaufes.

Sicherungen

Europa 230 V Werkzeuge 10 Ampere Stromversorgung

Deﬁ nitionen: Sicherheitsrichtlinien

Im Folgenden wird die Relevanz der einzelnen

Warnhinweise erklärt. Bitte lesen Sie die

Betriebsanleitung und achten Sie auf diese Symbole.

GEFAHR: Weist auf eine unmittelbar

drohende gefährliche Situation hin, die,

sofern nicht vermieden, zu tödlichen

oder schweren Verletzungen führt.

WARNUNG: Weist auf eine

möglicherweise gefährliche Situation

hin, die, sofern nicht vermieden,

zu tödlichen oder schweren

Verletzungen führen kann.

VORSICHT: Weist auf eine

möglicherweise gefährliche Situation hin,

die, sofern nicht vermieden, zu leichten

oder mittelschweren Verletzungen

führen kann.

HINWEIS: Weist auf ein Verhalten hin,

das nichts mit Verletzungen zu tun

hat, aber, wenn es nicht vermieden

wird, zu Sachschäden führen kann.

Weist auf ein Stromschlagrisiko hin.

Weist auf eine Brandgefahr hin.

D28134 D28135 D28139 D28141

LPA (Schalldruckpegel) dB(A)

89 91 89 91

KPA (Schalldruckpegel-

Messungenauigkeit) dB(A)

3,0 3,0 3,0 3,0

LWA (Schallleistung) dB(A)

100 102 100 102

KWA (Schallleistung-

Messungenauigkeit) dB(A)

3,0 3,0 3,0 3,0

Gesamtschwingungspegel (triaxiale Vektorsumme) gemäß EN60745:

Vibrationsemissionswert a

Oberflächenschleifen

h,AG

m/s²

8,5 8,0 8,0 7,0

Messungenauigkeit K =

m/s²

1,5 1,5 1,5 1,5

Vibrationsemissionswert a

Sandschleifen mit Scheibe

h,DS

m/s²

3,5 ≤ 2,5 ≤ 2,5 –

Messungenauigkeit K =

m/s²

1,5 1,5 1,5 –

DEUTSCH

EG-Konformitätserklärung

MASCHINENRICHTLINIE

D28011/D28111/D28113/D28130/D28134/D28135/

D28139/D28141

DEWALT erklärt hiermit, dass diese unter

Technische Daten beschriebenen Produkte die

folgenden Vorschriften erfüllen:

2006/42/EG, EN 60745-1, EN 60745-2-3.

Diese Produkte erfüllen auch die Richtlinie

2004/108/EG und 2011/65/EU. Für weitere

Informationen wenden Sie sich bitte an DEWALT

unter der folgenden Adresse oder schauen Sie auf

der Rückseite dieser Betriebsanleitung nach.

Der Unterzeichnete ist verantwortlich für die

Zusammenstellung des technischen Dossiers und

gibt diese Erklärung im Namen von DEWALT ab.

Horst Großmann

Vizepräsident für Konstruktion und

Produktentwicklung

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Germany

01.12.2012

WARNUNG: Zur Reduzierung

der Verletzungsgefahr bitte die

Betriebsanleitung lesen.

Allgemeine Sicherheitswarnhinweise

für Elektrowerkzeuge

WARNUNG! Lesen Sie alle

Sicherheitswarnhinweise und alle

Anweisungen. Das Nichtbeachten von

Warnhinweisen und Anweisungen kann

zu elektrischem Schlag, Brand und/oder

schweren Verletzungen führen.

BEWAHREN SIE ALLE WARNHINWEISE UND

ANWEISUNGEN ZUM SPÄTEREN

NACHSCHLAGEN AUF

Der Begriff „Elektrowerkzeug“ in den Warnhinweisen

bezieht sich auf Ihr netzbetriebenes Elektrowerkzeug

(mit Kabel) oder auf Ihr akkubetriebenes (kabelloses)

Elektrowerkzeug.

1) SICHERHEIT IM ARBEITSBEREICH

a) Halten Sie den Arbeitsbereich sauber und

gut ausgeleuchtet. Unaufgeräumte oder

dunkle Bereiche begünstigen Unfälle.

b) Betreiben Sie das Elektrowerkzeug nicht

in explosionsgefährdeten Umgebungen,

in denen sich z. B. brennbare

Flüssigkeiten, Gase oder Staub befinden.

Elektrowerkzeuge erzeugen Funken, die den

Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und Zuschauer fern,

während Sie ein Elektrogerät betreiben.

Ablenkung kann dazu führen, dass Sie die

Kontrolle über das Gerät verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Stecker des Elektrogerätes muss

in die Steckdose passen. Ändern Sie

niemals den Stecker in irgendeiner Form.

Verwenden Sie keinerlei Adapterstecker

an geerdeten Elektrogeräten. Unveränderte

Stecker und passende Steckdosen mindern

die Gefahr eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit

geerdeten Flächen, wie Rohre,

Radiatoren, Herde und Kühlgeräte.

Es besteht eine erhöhte Gefahr für einen

elektrischen Schlag, wenn Ihr Körper geerdet

ist.

c) Setzen Sie Elektrogeräte keinem Regen

oder feuchter Umgebung aus. Wenn

Wasser in das Elektrogerät eindringt, erhöht

sich die Gefahr eines elektrischen Schlages.

d) Überlasten Sie das Kabel nicht.

Verwenden Sie niemals das Kabel, um das

Elektrogerät zu tragen oder durch Ziehen

vom Netz zu trennen. Halten Sie das

Kabel fern von Hitze, Öl, scharfen Kanten

oder beweglichen Teilen. Beschädigte oder

verhedderte Kabel erhöhen die Gefahr eines

elektrischen Schlages.

e) Wenn Sie ein Elektrogerät im Freien

betreiben, verwenden Sie ein für

den Außeneinsatz geeignetes

Verlängerungskabel. Die Verwendung von

für den Außeneinsatz geeigneten Kabeln

mindert die Gefahr eines elektrischen

Schlages.

f) Wenn der Betrieb eines Elektrogerätes

in feuchter Umgebung unumgänglich

ist, verwenden Sie eine durch einen

Fehlerstromschutzschalter (FI-Schalter

oder RCD) geschützte Stromversorgung.

Der Einsatz eines Fehlerstromschutzschalters

mindert die Gefahr eines elektrischen

Schlages.

DEUTSCH

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf,

was Sie tun, und gehen Sie mit Vernunft

an die Arbeit mit einem Elektrowerkzeug.

Benutzen Sie kein Elektrowerkzeug, wenn

Sie müde sind oder unter dem Einfluss

von Drogen, Alkohol oder Medikamenten

stehen. Ein Moment der Unachtsamkeit

beim Betrieb eines Elektrogerätes kann zu

schweren Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung

und immer eine Schutzbrille. Das Tragen

persönlicher Schutzausrüstung, wie

Staubmaske, rutschfeste Sicherheitsschuhe,

Schutzhelm oder Gehörschutz, je nach Art

und Einsatz des Elektrowerkzeuges, verringert

das Risiko von Verletzungen.

c) Vermeiden Sie unbeabsichtigtes Starten.

Vergewissern Sie sich, dass der Schalter

in der AUS-Position ist, bevor Sie das

Gerät an die Stromversorgung und/oder

an den Akku anschließen oder wenn Sie

das Gerät aufnehmen oder tragen. Wenn

Sie beim Tragen des Elektrowerkzeuges

den Finger am Schalter haben oder das

Gerät eingeschaltet an die Stromversorgung

anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie alle Einstellschlüssel oder

Werkzeuge, bevor Sie das Elektrogerät

einschalten. Werkzeuge oder Schlüssel,

die an rotierenden Teilen des Elektrogerätes

angebracht sind, können zu Verletzungen

führen.

e) Vermeiden Sie eine abnormale

Körperhaltung. Sorgen Sie für einen

sicheren Stand und halten Sie jederzeit

das Gleichgewicht. Dadurch können

Sie das Elektrowerkzeug in unerwarteten

Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen

Sie keine weite Kleidung und keinen

Schmuck. Halten Sie Ihre Haare, Kleidung

und Handschuhe von beweglichen Teilen

fern. Lose sitzende Kleidung, Schmuck oder

lange Haare können sich in den beweglichen

Teilen verfangen.

g) Wenn Geräte für den Anschluss an eine

Staubabsaugung und Staubsammlung

vorgesehen sind, vergewissern Sie

sich, dass diese richtig angeschlossen

sind und verwendet werden. Der Einsatz

von Staubsammlern kann staubbedingte

Gefahren mindern.

4) VERWENDUNG UND PFLEGE DES ELEKTROGERÄTES

a) Überlasten Sie das Elektrogerät nicht.

Verwenden Sie das für Ihre Arbeit

passende Elektrogerät. Das richtige Gerät

wird die Aufgabe besser und sicherer

erledigen, wenn es bestimmungsgemäß

verwendet wird.

b) Benutzen Sie kein Elektrowerkzeug,

dessen Schalter defekt ist. Ein

Elektrowerkzeug, das sich nicht mehr

ein- oder ausschalten lässt, ist gefährlich

und muss repariert werden.

c) Trennen Sie den Stecker vom Netz und/

oder die Akkus vom Elektrogerät, bevor

Sie Einstellungen am Gerät vornehmen,

Zubehör wechseln oder es aufbewahren.

Diese Vorbeugemaßnahmen mindern die

Gefahr, dass das Elektrogerät unbeabsichtigt

startet.

d) Bewahren Sie nicht verwendete

Elektrogeräte für Kinder unerreichbar auf

und lassen Sie nicht zu, dass Personen

ohne Erfahrung mit dem Elektrogerät oder

mit diesen Anweisungen das Elektrogerät

bedienen. Elektrogeräte sind in den Händen

nicht geschulter Personen gefährlich.

e) Warten Sie die Elektrogeräte. Prüfen

Sie, ob bewegliche Teile verzogen oder

ausgeschlagen, ob Teile gebrochen oder

in einem Zustand sind, der den Betrieb

des Elektrogerätes beeinträchtigen kann.

Bei Beschädigungen lassen Sie das

Elektrogerät reparieren, bevor Sie es

verwenden. Viele Unfälle entstehen wegen

mangelnder Wartung der Elektrogeräte.

f) Halten Sie Schneidwerkzeuge scharf und

sauber. Richtig gewartete Schneidwerkzeuge

mit scharfen Klingen blockieren seltener und

sind leichter unter Kontrolle zu halten.

g) Verwenden Sie Elektrogeräte, Zubehör

und Einsätze (Bits) usw. gemäß diesen

Anweisungen und unter Berücksichtigung

der Arbeitsbedingungen und der Aufgabe.

Wenn Sie das Elektrogerät für Aufgaben

verwenden, die nicht bestimmungsgemäß

sind, kann dies zu gefährlichen Situationen

führen.

5) SERVICE

a) Lassen Sie Ihr Elektrowerkzeug nur von

qualifiziertem Fachpersonal und nur mit

Original- Ersatzteilen reparieren. Damit

wird sichergestellt, dass die Sicherheit des

Gerätes erhalten bleibt.

DEUTSCH

ZUSÄTZLICHE SPEZIFISCHE

SICHERHEITSVORSCHRIFTEN

Sicherheitsvorschriften für alle

Betriebsarten

a) Dieses Elektrowerkzeug ist zu verwenden als

Schleifer, Sandpapierschleifer, Drahtbürste

und Trennschleifmaschine. Beachten Sie

alle Sicherheitshinweise, Anweisungen,

Darstellungen und Daten, die Sie mit dem

Gerät erhalten. Wenn Sie die folgenden

Anweisungen nicht beachten, kann es zu

elektrischem Schlag, Feuer und/oder schweren

Verletzungen kommen.

b) Dieses Elektrowerkzeug (D28141) ist nicht

geeignet zum Sandschleifen und Polieren.

Verwendungen, für die das Elektrowerkzeug

nicht vorgesehen ist, können Gefährdungen und

Verletzungen verursachen.

c) Verwenden Sie kein Zubehör, das vom

Hersteller nicht speziell für dieses

Elektrowerkzeug vorgesehen und empfohlen

wurde. Nur weil Sie das Zubehör an Ihrem

Elektrowerkzeug befestigen können, garantiert

das keine sichere Verwendung.

d) Die zulässige Drehzahl des

Einsatzwerkzeugs muss mindestens so

hoch sein wie die auf dem Elektrowerkzeug

angegebene Höchstdrehzahl. Zubehör,

das sich schneller als zulässig dreht, kann

zerbrechen und umherfliegen.

e) Außendurchmesser und Dicke des

Einsatzwerkzeugs müssen den Maßangaben

Ihres Elektrowerkzeugs entsprechen. Falsch

bemessene Einsatzwerkzeuge können nicht

ausreichend abgeschirmt oder kontrolliert

werden.

f) Schleifscheiben, Flansche, Schleifteller

oder anderes Zubehör müssen genau auf

die Schleifspindel Ihres Elektrowerkzeugs

passen. Einsatzwerkzeuge, die nicht genau auf

die Schleifspindel des Elektrowerkzeugs passen,

drehen sich ungleichmäßig, vibrieren sehr stark

und können zum Verlust der Kontrolle führen.

g) Verwenden Sie keine beschädigten

Einsatzwerkzeuge. Kontrollieren Sie vor

jeder Verwendung Einsatzwerkzeuge wie

Schleifscheiben auf Absplitterungen und

Risse, Schleifteller auf Risse, Verschleiß

oder starke Abnutzung, Drahtbürsten auf

lose oder gebrochene Drähte. Wenn das

Elektrowerkzeug oder das Einsatzwerkzeug

herunterfällt, überprüfen Sie, ob es

beschädigt ist, oder verwenden Sie ein

unbeschädigtes Einsatzwerkzeug. Wenn

Sie das Einsatzwerkzeug kontrolliert und

eingesetzt haben, halten Sie und in der Nähe

befindliche Personen sich außerhalb der

Ebene des rotierenden Einsatzwerkzeugs

und lassen Sie das Gerät eine Minute lang

mit Höchstdrehzahl laufen. Beschädigte

Einsatzwerkzeuge brechen meist in dieser

Testzeit.

h) Tragen Sie persönliche Schutzausrüstung.

Verwenden Sie je nach Anwendung

Vollgesichtsschutz, Augenschutz oder

Schutzbrille. Soweit angemessen,

tragen Sie Staubmaske, Gehörschutz,

Schutzhandschuhe oder Spezialschürze, die

kleine Schleif- und Materialpartikel von Ihnen

fernhält. Die Augen sollen vor herumfliegenden

Fremdkörpern geschützt werden, die bei

verschiedenen Anwendungen entstehen.

Staub- oder Atemschutzmaske müssen den

bei der Anwendung entstehenden Staub filtern.

Wenn Sie lange lautem Lärm ausgesetzt sind,

können Sie einen Hörverlust erleiden.

i) Achten Sie bei anderen Personen auf

sicheren Abstand zu Ihrem Arbeitsbereich.

Jeder, der den Arbeitsbereich betritt, muss

persönliche Schutzausrüstung tragen.

Bruchstücke des Werkstücks oder gebrochener

Einsatzwerkzeuge können wegfliegen und

Verletzungen auch außerhalb des direkten

Arbeitsbereichs verursachen.

j) Halten Sie das Gerät nur an den

isolierten Griffflächen, wenn Sie Arbeiten

ausführen, bei denen das Einsatzwerkzeug

verborgene Stromleitungen oder das

eigene Netzkabel treffen kann. Der

Kontakt des Schneidewerkzeugs mit einer

spannungsführenden Leitung kann auch

metallene Geräteteile unter Spannung setzen

und zu einem elektrischen Schlag führen.

k) Halten Sie das Netzkabel von sich

drehenden Einsatzwerkzeugen fern. Wenn

Sie die Kontrolle über das Gerät verlieren,

kann das Netzkabel durchtrennt oder erfasst

werden und Ihre Hand oder Ihr Arm in das sich

drehende Einsatzwerkzeug geraten.

l) Legen Sie das Elektrowerkzeug niemals

ab, bevor das Einsatzwerkzeug völlig zum

Stillstand gekommen ist. Das sich drehende

Einsatzwerkzeug kann in Kontakt mit der

Ablagefläche geraten, wodurch Sie die Kontrolle

über das Elektrowerkzeug verlieren können.

DEUTSCH

m) Lassen Sie das Elektrowerkzeug nicht

laufen, während Sie es tragen. Ihre Kleidung

kann durch zufälligen Kontakt mit dem sich

drehenden Einsatzwerkzeug erfasst werden,

und das Einsatzwerkzeug sich in Ihren Körper

bohren.

n) Reinigen Sie regelmäßig die Lüftungsschlitze

Ihres Elektrowerkzeugs. Das Motorgebläse

zieht Staub in das Gehäuse, und eine starke

Ansammlung von Metallstaub kann elektrische

Gefahren verursachen.

o) Verwenden Sie das Elektrowerkzeug nicht

in der Nähe brennbarer Materialien. Funken

können diese Materialien entzünden.

p) Verwenden Sie keine Einsatzwerkzeuge, die

flüssige Kühlmittel erfordern. Die Verwendung

von Wasser oder anderen flüssigen Kühlmitteln

kann zu einem elektrischen Schlag führen.

WEITERE

SICHERHEITSVORSCHRIFTEN FÜR

ALLE ANWENDUNGEN

Ursachen und Vermeidung des

Rückschlageffekts durch den

Anwender

Rückschlag ist die plötzliche Reaktion infolge

eines hakenden oder blockierten drehenden

Einsatzwerkzeugs, wie Schleifscheibe, Schleifteller,

Drahtbürste usw. Verhaken oder Blockieren

führt zu einem abrupten Stopp des rotierenden

Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes

Elektrowerkzeug gegen die Drehrichtung des

Einsatzwerkzeugs an der Blockierstelle beschleunigt.

Wenn z. B. eine Schleifscheibe im Werkstück

hakt oder blockiert, kann sich die Kante der

Schleifscheibe, die in das Werkstück eintaucht,

verfangen und dadurch die Schleifscheibe

ausbrechen oder einen Rückschlag verursachen.

Die Schleifscheibe bewegt sich dann auf die

Bedienperson zu oder von ihr weg, je nach

Drehrichtung der Scheibe an der Blockierstelle.

Hierbei können Schleifscheiben auch brechen.

Ein Rückschlag ist die Folge eines falschen oder

fehlerhaften Gebrauchs des Elektrowerkzeugs. Er

kann durch geeignete Vorsichtsmaßnahmen, wie

nachfolgend beschrieben, verhindert werden.

a) Halten Sie das Elektrowerkzeug gut

fest und bringen Sie Ihren Körper und

Ihre Arme in eine Position, in der Sie

die Rückschlagkräfte abfangen können.

Verwenden Sie immer den Zusatzgriff,

falls vorhanden, um die größtmögliche

Kontrolle über Rückschlagkräfte oder

Reaktionsmomente beim Hochlauf zu

haben. Die Bedienperson kann durch geeignete

Vorsichtsmaßnahmen die Rückschlag- und

Reaktionskräfte beherrschen.

b) Bringen Sie Ihre Hand nie in die Nähe

sich drehender Einsatzwerkzeuge. Das

Einsatzwerkzeug kann sich beim Rückschlag

über Ihre Hand bewegen.

c) Meiden Sie mit Ihrem Körper den Bereich,

in den das Elektrowerkzeug bei einem

Rückschlag bewegt wird. Der Rückschlag

treibt das Elektrowerkzeug in die Richtung

entgegengesetzt zur Bewegung der

Schleifscheibe an der Blockierstelle.

d) Arbeiten Sie besonders vorsichtig im

Bereich von Ecken, scharfen Kanten usw.

Verhindern Sie, dass Einsatzwerkzeuge vom

Werkstück zurückprallen und verklemmen.

Das rotierende Einsatzwerkzeug neigt bei Ecken,

scharfen Kanten oder wenn es abprallt, dazu,

sich zu verklemmen. Dies verursacht einen

Kontrollverlust oder Rückschlag.

e) Verwenden Sie kein Ketten- oder gezähntes

Sägeblatt. Solche Einsatzwerkzeuge

verursachen häufig einen Rückschlag oder den

Verlust der Kontrolle über das Elektrowerkzeug.

Besondere Sicherheitshinweise zum

Schleifen und Trennschleifen

a) Verwenden Sie ausschließlich die für Ihr

Elektrowerkzeug zugelassenen Schleifkörper

und die für diese Schleifkörper vorgesehene

Schutzhaube. Schleifkörper, die nicht für das

Elektrowerkzeug vorgesehen sind, können nicht

ausreichend abgeschirmt werden und sind

unsicher.

b) Die Schutzvorrichtung muss sicher am

Elektrowerkzeug angebracht und so

eingestellt sein, dass ein Höchstmaß

an Sicherheit erreicht wird, d. h. der

kleinstmögliche Teil des Schleifkörpers zeigt

offen zur Bedienperson. Die Schutzvorrichtung

soll die Bedienperson vor Bruchstücken und

zufälligem Kontakt mit dem Schleifkörper sowie

vor Funken schützen, durch die die Kleidung

entzündet werden könnte.

c) Schleifkörper dürfen nur für die empfohlenen

Einsatzmöglichkeiten verwendet werden.

Z. B.: Schleifen Sie nie mit der Seitenfläche

einer Trennscheibe. Trennscheiben sind zum

Materialabtrag mit der Kante der Scheibe

bestimmt. Seitliche Krafteinwirkung auf diese

Schleifkörper kann sie zerbrechen.

DEUTSCH

d) Verwenden Sie immer unbeschädigte

Spannflansche in der richtigen Größe

und Form für die von Ihnen gewählte

Schleifscheibe. Geeignete Flansche stützen

die Schleifscheibe und verringern so die Gefahr

eines Schleifscheibenbruchs. Flansche für

Trennscheiben können sich von den Flanschen

für andere Schleifscheiben unterscheiden.

e) Verwenden Sie keine abgenutzten

Schleifscheiben von größeren

Elektrowerkzeugen. Schleifscheiben für

größere Elektrowerkzeuge sind nicht für

die höheren Drehzahlen von kleineren

Elektrowerkzeugen ausgelegt und können

brechen.

Zusätzliche Sicherheitswarnhinweise

für Trennschleifarbeiten

a) Vermeiden Sie ein Blockieren der

Trennscheibe oder zu hohen Anpressdruck.

Führen Sie keine übermäßig tiefen Schnitte

aus. Eine Überlastung der Trennscheibe erhöht

deren Beanspruchung und die Anfälligkeit

zum Verkanten oder Blockieren und damit

die Möglichkeit eines Rückschlags oder

Schleifkörperbruchs.

b) Meiden Sie den Bereich vor und hinter

der rotierenden Trennscheibe. Wenn Sie

die Trennscheibe im Werkstück von sich

wegbewegen, kann im Falle eines Rückschlags

das Elektrowerkzeug mit der sich drehenden

Scheibe direkt auf Sie zugeschleudert werden.

c) Falls die Trennscheibe verklemmt oder

Sie die Arbeit unterbrechen, schalten Sie

das Gerät aus und halten Sie es ruhig, bis

die Scheibe zum Stillstand gekommen

ist. Versuchen Sie nie, die noch laufende

Trennscheibe aus dem Schnitt zu ziehen,

sonst kann ein Rückschlag erfolgen.

Ermitteln und beheben Sie die Ursache für das

Verklemmen.

d) Schalten Sie das Elektrowerkzeug nicht

wieder ein, solange es sich im Werkstück

befindet. Lassen Sie die Trennscheibe erst

ihre volle Drehzahl erreichen, bevor Sie den

Schnitt vorsichtig fortsetzen. Anderenfalls

kann die Scheibe verhaken, aus dem Werkstück

springen oder einen Rückschlag verursachen.

e) Stützen Sie Platten oder große Werkstücke

ab, um das Risiko eines Rückschlags

durch eine eingeklemmte Trennscheibe zu

vermindern. Große Werkstücke können sich

unter ihrem eigenen Gewicht durchbiegen. Das

Werkstück muss auf beiden Seiten der Scheibe

abgestützt werden, und zwar sowohl in der

Nähe des Trennschnitts als auch an der Kante.

f) Seien Sie besonders vorsichtig bei

„Taschenschnitten“ in bestehende Wände

oder andere nicht einsehbare Bereiche.

Die eintauchende Trennscheibe kann beim

Schneiden in Gas- oder Wasserleitungen,

elektrische Leitungen oder andere Objekte einen

Rückschlag verursachen.

Speziﬁ sche Sicherheitswarnhinweise

für Sandpapierschleifen

a) Benutzen Sie keine überdimensionierten

Schleifblätter, sondern befolgen Sie die

Herstellerangaben zur Schleifblattgröße.

Schleifblätter, die über den Schleifteller

hinausragen, können Verletzungen verursachen

sowie zum Blockieren, Zerreißen der

Schleifblätter oder zum Rückschlag führen.

Speziﬁ sche Sicherheitswarnhinweise

für Drahtbürstarbeiten

a) Beachten Sie, dass die Drahtbürste

auch während des üblichen Gebrauchs

Drahtstücke verliert. Überlasten Sie die

Drähte nicht durch zu hohen Anpressdruck.

Wegfliegende Drahtstücke können sehr leicht

durch dünne Kleidung und/oder die Haut

dringen.

b) Wird eine Schutzhaube empfohlen,

verhindern Sie, dass sich Schutzhaube und

Drahtbürste berühren können. Teller- und

Topfbürsten können durch Anpressdruck und

Zentrifugalkräfte ihren Durchmesser vergrößern.

Zusätzliche Sicherheitsinformationen

• Zubehör mit Gewindemontage muss mit dem

Gewinde der Schleiferspindel übereinstimmen.

Bei Zubehör mit Flanschbefestigung muss

das Aufnahmeloch des Zubehörs mit dem

Flanschdurchmesser übereinstimmen.

Zubehör, das nicht genau auf die Schleifspindel

des Elektrowerkzeugs passt, dreht sich

ungleichmäßig, vibriert sehr stark und kann zum

Verlust der Kontrolle führen.

• Die Schleifﬂ äche der mittleren

heruntergedrückten Räder muss unter der

Fläche der Schutzlippe montiert werden. Ein

falsch montiertes Rad, das durch die Fläche der

Schutzlippe hervorsteht, wird nicht angemessen

geschützt.

DEUTSCH

Restrisiken

Trotz Beachtung der geltenden

Sicherheitsvorschriften und des Einsatzes von

Schutzvorrichtungen können bestimmte Risiken

nicht vermieden werden. Diese sind:

– Schwerhörigkeit.

– Verletzungsgefahr durch umherfliegende

Teilchen.

– Verbrennungsgefahr durch während des

Betriebes heiß werdende Zubehörteile.

– Verletzungsgefahr durch andauernden

Gebrauch.

– Gefahr durch Staub von Gefahrstoffen.

Bildzeichen am Werkzeug

Die folgenden Bildzeichen sind am Gerät sichtbar

angebracht:

Vor der Verwendung die Betriebsanleitung

lesen.

Tragen Sie Gehörschutz.

Tragen Sie Augenschutz.

LAGE DES DATUMSCODES (ABB. [FIG.] 1)

Der Datumscode (p), der auch das Herstelljahr

enthält, ist in das Gehäuse geprägt.

Beispiel: 2013 XX XX

Herstelljahr

Packungsinhalt

Die Packung enthält:

1 Winkelschleifer

1 Schutzhaube (Type 27)

1 Zusatzhandgriff

1 Flanschsatz

1 Stirnlochschlüssel

1 Transportkoffer (nur für K-Modelle)

1 Betriebsanleitung

1 Explosionszeichnung

• Prüfen Sie das Gerät, die Teile oder Zubehörteile

auf Beschädigungen, die beim Transport

entstanden sein könnten.

• Nehmen Sie sich Zeit, die Betriebsanleitung vor

Inbetriebnahme sorgfältig zu lesen.

Beschreibung (Abb. 1)

WARNUNG: Nehmen Sie niemals

Änderungen am Elektrowerkzeug

oder seinen Teilen vor. Dies könnte zu

Schäden oder Verletzungen führen.

a. Ein-/Aus-Schalter

b. Spindelverriegelung

c. Schutzhaube

d. Zusatzhandgriff

BESTIMMUNGSGEMÄSSE VERWENDUNG

Die leistungsstarken Winkelschleifer D28011/

D28111/D28113/D28130/D28134/D28135/D28139/

D28141 wurden für den professionellen Einsatz bei

Schleif-, Trennschleif- und Sandschleifarbeiten (außer

D28141) konstruiert.

Verwenden Sie AUSSCHLIESSLICH

Schleifscheiben und Polierteller mit vertiefter Mitte.

NICHT VERWENDEN in nasser Umgebung oder

in der Nähe von entflammbaren Flüssigkeiten oder

Gasen.

Diese leistungsstarken Bohrmaschinen sind

Elektrogeräte für den professionellen Einsatz.

LASSEN SIE NICHT ZU, dass Kinder in Kontakt

mit dem Gerät kommen. Wenn unerfahrene

Personen dieses Gerät verwenden, sind diese zu

beaufsichtigen.

• Dieses Gerät darf nicht von Personen

(einschließlich Kindern) mit eingeschränkten

physischen, sensorischen oder mentalen

Fähigkeiten oder ohne ausreichende Erfahrung

oder Kenntnisse verwendet werden, außer

wenn diese Personen von einer Person, die

für ihre Sicherheit verantwortlich ist, bei der

Verwendung des Geräts beaufsichtigt werden.

Lassen Sie nicht zu, dass Kinder mit diesem

Produkt allein gelassen werden.

Vibrationsdämpfender Zusatzgriff

D28113/D28130/D28135/D28141

Der vibrationsdämpfende Zusatzgriff bietet

zusätzlichen Komfort, weil er die von der Maschine

verursachten Schwingungen absorbiert.

Werkzeuglose Schutzhauben-

Schnellverstellung

D28113/D28130/D28134/D28135/D28141

Die werkzeuglose Schutzhaube ermöglicht eine

schnelle Verstellung während der Anwendung, um

die Anwendungsvielfalt zu erhöhen.

DEUTSCH

Staubauswurf (ﬁ g. 1)

D28113/D28130/D28134/D28135/D28141

Das Staubauswurfsystem (e) verhindert das

Ansammeln von Staub um den Motor und den

Motoreinlass und mindert die Staubmenge, die in

das Motorgehäuse gelangt.

Elektrische Sicherheit

Der Elektromotor wurde für eine einzige Spannung

konstruiert. Überprüfen Sie immer, dass die

Stromversorgung der Spannung auf dem

Typenschild entspricht.

Ihr DEWALT-Gerät ist gemäß EN 60745

doppelt isoliert. Es muss deshalb nicht

geerdet werden.

Wenn das Stromversorgungskabel beschädigt

ist, muss es durch ein speziell ausgestattetes

Kabel ersetzt werden, dass bei der DEWALT

Kundendienstorganisation erhältlich ist.

CH Bei Ersatz des Netzkabels achten Sie auf

Verwendung des Schweizer Netzsteckers.

Typ 11 für Klasse II

(Doppelisolierung) - Geräte

Typ 12 für Klasse I (Schutzleiter) - Geräte

CH Ortsveränderliche Geräte, die im Freien

verwendet werden, müssen über einen

Fehlerstromschutzschalter angeschlossen

werden.

Verwendung eines

Verlängerungskabels

Verwenden Sie ein zugelassenes 3-adriges

Verlängerungskabel, das für die Leistungsaufnahme

dieses Elektrowerkzeugs geeignet ist (siehe

Technische Daten). Der Mindestquerschnitt der

Leitungen beträgt 1,5 mm² und die Höchstlänge

beträgt 30 m.

Wenn Sie eine Kabeltrommel verwenden, wickeln

Sie das Kabel vollständig ab.

ZUSAMMENBAU UND

EINSTELLUNGEN

WARNUNG: Um die Gefahr

schwerer Verletzungen zu mindern,

schalten Sie das Gerät aus und

trennen Sie es vom Netz, bevor

Sie Einstellungen vornehmen

oder Anbaugeräte oder Zubehör

anbringen oder entfernen. Bevor Sie

das Gerät wieder anschließen, drücken

Sie den Auslöseschalter und lassen ihn

wieder los, um sich zu vergewissern,

dass das Gerät ausgeschaltet ist.

Ein unbeabsichtigtes Starten kann zu

Verletzungen führen.

Anbringen des Zusatzgriffs (ﬁ g. 1, 6)

WARNUNG: Vor Verwendung des

Gerätes prüfen Sie bitte, ob der Griff fest

angezogen ist.

WARNUNG: Der Zusatzhandgriff

sollte immer benutzt werden, um das

Werkzeug immer unter Kontrolle zu

haben.

Schrauben Sie den Zusatzgriff (d) fest in eines der

Löcher (f) auf jeder Seite des Getriebegehäuses.

Anbringen und Entfernen der

Schutzabdeckung (Abb. 2)

WARNUNG: Um die Gefahr

schwerer Verletzungen zu mindern,

schalten Sie das Gerät aus und

trennen Sie es vom Netz, bevor

Sie Einstellungen vornehmen

oder Anbaugeräte oder Zubehör

anbringen oder entfernen. Bevor Sie

das Gerät wieder anschließen, drücken

Sie den Auslöseschalter und lassen ihn

wieder los um sich zu vergewissern,

dass das Gerät ausgeschaltet ist.

Ein unbeabsichtigtes Starten kann zu

Verletzungen führen.

VORSICHT: An diesem Schleifgerät

müssen Schutzabdeckungen verwendet

werden.

Beim Einsatz der Schleifgeräte D28011, D28111,

D28113, D28130, D28134, D28135, D28139

oder D28141 mit gebundenen Schleifscheiben zur

Bearbeitung von Metall oder Mauerwerk MUSS eine

Schutzvorrichtung vom Typ1 verwendet werden.

Type-1-Schutzabdeckungen können bei den

DEWALT-Vertriebstellen käuflich erworben werden.

HINWEIS: Beachten Sie die Übersicht über

Schleif- und Trennschleifzubehör am Ende

dieses Abschnitts; sie zeigt weiteres Zubehör, das

mit diesen Schleifgeräten verwendet werden kann.

SCHUTZHAUBE MIT BEFESTIGUNGSSCHRAUBE (ABB. 2)

D28011/D28111/D28139

1. Legen Sie den Winkelschleifer auf einen Tisch

mit der Spindel (o) nach oben.

2. Richten Sie die Profile (k) an den Kerben (l) aus.

DEUTSCH

3. Drücken Sie die Schutzabdeckung (c) nach

unten und drehen Sie sie in die gewünschte

Stellung.

4. Drehen Sie die Schraube (m) richtig fest.

5. Um die Schutzabdeckung zu entfernen, lösen

Sie die Schraube.

VORSICHT: Verwenden Sie das Gerät

nicht, wenn die Schutzabdeckung nicht

mit der Einstellschraube fest angezogen

werden kann. Um die Verletzungsgefahr

zu vermeiden, bringen Sie das Gerät

und die Schutzabdeckung zu einer

Kundendienststelle zur Reparatur oder

zum Ersatz der Schutzabdeckung.

NUTLOSE SCHUTZHAUBE (ABB. 3)

D28113/D28130/D28134/D28135/D28141

1. Setzen Sie den Winkelschleifer auf einen Tisch,

die Spindel (o) nach oben.

2. Lösen Sie den Klemmverschluss (g) und halten

Sie die Schutzhaube (c) wie abgebildet über das

Werkzeug.

3. Richten Sie die Führungsnase (k) an den Kerben

(l) aus.

4. Drücken Sie die Schutzhaube herunter und

drehen Sie sie in die erforderliche Position.

5. Erhöhen Sie gegebenenfalls die Klemmkraft

durch Anziehen der Schraube (m).

6. Ziehen Sie den Klemmverschluss fest.

7. Lösen Sie zum Entfernen der Schutzhaube den

Klemmverschluss.

Auswechseln der Schleif- oder

Trennschleifscheibe (Abb. 1, 4, 5)

WARNUNG: Verwenden Sie keine

beschädigten Scheiben.

1. Legen Sie das Gerät auf einen Tisch mit der

Schutzabdeckung nach oben.

2. Setzen Sie den Aufnahmeflansch (i) richtig auf

die Spindel (o) (Abb. 4).

3. Legen Sie die Scheibe (n) auf den

Aufnahmeflansch (i). Beim Einsetzen einer

Scheibe mit erhöhter Mitte muss die erhöhte

Mitte (j) zum Aufnahmeflansch (i) zeigen.

4. Schrauben Sie die Gewindespannmutter (h) auf

die Spindel (o) (Abb. 5):

a. Der Ring an der Gewindespannmutter

(h) muss zur Scheibe zeigen, wenn eine

Schleifscheibe montiert wird (Abb. 5A);

b. Der Ring an der Gewindespannmutter (h)

muss von der Scheibe wegzeigen, wenn eine

Trennscheibe montiert wird (Abb. 5B).

5. Drücken Sie den Spindelarretierknopf (b) und

drehen Sie die Spindel (o), bis sie einrastet.

6. Drehen Sie die Gewindespannmutter (h) mit

dem mitgelieferten Stirnlochschlüssel fest.

7. Lassen Sie die Spindelarretierung los.

8. Um die Scheibe zu entfernen, lösen Sie

die Gewindespannmutter (h) mit dem

Stirnlochschlüssel.

Auswechseln von

Polierteller/Sandschleifscheibe

(Abb. 1, 5)

1. Legen Sie das Gerät auf einen Tisch mit der

Schutzabdeckung nach oben.

2. Entfernen Sie den hinteren Flansch (i).

3. Setzen Sie den Gummipolierteller korrekt auf die

Spindel (o).

4. Setzen Sie die Sandschleifscheibe auf den

Gummipolierteller.

5. Schrauben Sie die Gewindespannmutter

(h) auf die Spindel. Der Ring an der

Gewindespannmutter (h) muss zum

Gummipolierteller zeigen.

6. Drücken Sie den Spindelarretierknopf (c) und

drehen Sie die Spindel (o), bis sie einrastet.

7. Drehen Sie die Gewindespannmutter (h) mit

dem Stirnlochschlüssel fest.

8. Lassen Sie den Spindelarretierknopf wieder los.

9. Um den Gummipolierteller zu entfernen, lösen

Sie die Gewindespannmutter (h) mit dem

Stirnlochschlüssel.

Anbringen einer Topfdrahtbürste

Schrauben Sie die Topfdrahtbürste direkt auf die

Spindel, ohne dabei den Abstandshalter und den

Gewindeflansch zu verwenden.

Vor dem Betrieb

• Montieren Sie die Schutzhaube und die

passende Scheibe oder Teller. Verwenden Sie

keine übermäßig abgenutzten Scheiben.

• Verwenden Sie keine beschädigten

Einsatzwerkzeuge. Kontrollieren Sie vor

jeder Verwendung Einsatzwerkzeuge wie

Schleifscheiben auf Absplitterungen und

Risse, Schleifteller auf Risse, Verschleiß

oder starke Abnutzung, Drahtbürsten auf

DEUTSCH

lose oder gebrochene Drähte. Wenn das

Elektrowerkzeug oder das Einsatzwerkzeug

heruntergefallen ist, überprüfen Sie, ob es

beschädigt ist, oder verwenden Sie ein

unbeschädigtes Einsatzwerkzeug. Wenn Sie

das Einsatzwerkzeug kontrolliert und eingesetzt

haben, positionieren Sie sich und in der Nähe

befindliche Personen außerhalb der Ebene des

rotierenden Einsatzwerkzeugs und lassen Sie

das Gerät eine Minute lang mit Höchstdrehzahl

laufen. Beschädigte Einsatzwerkzeuge brechen

meist in dieser Testzeit.

• Prüfen Sie, dass die Innen- und Außenflansche

korrekt montiert sind. Befolgen Sie die

Anweisungen in der Tabelle Zubehör für

Schleif- und Schneidarbeiten.

• Prüfen Sie, dass die Scheibe oder Teller sich in

Richtung der Pfeile auf dem Zubehör und dem

Gerät dreht.

BETRIEB

Betriebsanweisungen

WARNUNG: Beachten Sie immer

die Sicherheitsanweisungen und die

geltenden Vorschriften.

WARNUNG: Um die Gefahr

schwerer Verletzungen zu mindern,

schalten Sie das Gerät aus und

trennen Sie es vom Netz, bevor

Sie Einstellungen vornehmen

oder Anbaugeräte oder Zubehör

anbringen oder entfernen. Bevor Sie

das Gerät wieder anschließen, drücken

Sie den Auslöseschalter und lassen ihn

wieder los, um sich zu vergewissern,

dass das Gerät ausgeschaltet ist.

WARNUNG:

• Vergewissern Sie sich, dass das

gesamte zu schleifende Material fest

gesichert ist.

• Sichern Sie das Werkstück mit

Einspannvorrichtungen oder einem

Schraubstock auf einer stabilen

Plattform. Das Werkstück muss sicher

eingespannt und gestützt werden,

damit es sich nicht bewegen kann und

man die Kontrolle darüber behält. Das

Bewegen des Werkstücks oder ein

Kontrollverlust stellen eine Gefahr dar

und können zu Verletzungen führen.

• Sichern Sie das Werkstück.

Ein Werkstück, das mit

Spannvorrichtungen oder einem

Schraubstock festgespannt ist, wird

sicherer gehalten als mit der Hand.

• Stützen Sie Platten oder große

Werkstücke ab, um das Risiko eines

Rückschlags durch eine eingeklemmte

Trennscheibe zu vermindern. Große

Werkstücke können sich unter ihrem

eigenen Gewicht durchbiegen. Das

Werkstück muss auf beiden Seiten der

Scheibe abgestützt werden, und zwar

sowohl in der Nähe des Trennschnitts

als auch an der Kante.

• Tragen Sie bei der Arbeit mit diesem

Werkzeug immer ordnungsgemäße

Arbeitshandschuhe.

• Das Getriebegehäuse wird bei der

Verwendung sehr heiß.

• Üben Sie nur einen vorsichtigen Druck

auf das Gerät aus. Üben Sie keinen

seitlichen Druck auf die Scheibe aus.

• Vermeiden Sie eine Überlastung.

Sollte sich das Elektrowerkzeug

überhitzen, so lassen Sie es einige

Minuten lang im Leerlauf laufen, damit

das Zubehör abkühlen kann. Keine

Zubehörteile berühren, bevor sie

abgekühlt sind. Die Scheiben werden

bei der Verwendung sehr heiß.

• Verwenden Sie keine separaten

Reduzierhülsen oder Adapter für das

Anpassen von Schleifscheiben mit

unpassenden Aufnahmelöchern.

• Verwenden Sie das Werkzeug nie

ohne Schutz.

• Das Werkzeug ist nicht für den Einsatz

mit einem Schleifteller konstruiert.

• Verwenden Sie das Elektrowerkzeug

nicht mit einem Ständer für

Abschneidarbeiten.

• Verwenden Sie gebundene

Schleifmitteln niemals zusammen mit

Zwischenlagen.

• Achten Sie darauf, dass die Scheibe

sich weiterdreht, nachdem das Gerät

ausgeschaltet wurde.

DEUTSCH

Richtige Haltung der Hände

(Abb. 1)

WARNUNG: Um die Gefahr schwerer

Verletzungen zu mindern, beachten Sie

IMMER die richtige Haltung der Hände,

wie dargestellt.

WARNUNG: Um die Gefahr schwerer

Verletzungen zu mindern, halten Sie das

Gerät IMMER sicher fest und seien Sie

auf eine plötzliche Reaktion gefasst.

Die richtige Haltung der Hände bedeutet, dass eine

Hand am Zusatzgriff (d) liegt, während die andere

Hand am Gerätegehäuse liegt, wie in Abbildung 1.

Ein- und Ausschalten (Abb. 1)

WARNUNG:Schalten Sie das Werkzeug

nicht unter Last ein oder aus

1. Drücken Sie zum Einschalten auf den Ein-/

Ausschalter(a).

2. Drücken Sie den Schalter zum Dauerbetrieb

vollständig nach vorne.

3. Lassen Sie zum Stoppen des Werkzeugs den

Schalter los. Drücken Sie zum Abschalten

des Dauerbetriebs auf den hinteren Teil des

Schalters.

Spindelarretierung (Abb. 1)

Die Spindelarretierung (b) sorgt dafür, dass

die Spindel sich nicht dreht, wenn Scheiben

ausgewechselt werden. Verwenden Sie die

Spindelarretierung nur, wenn die Maschine

ausgeschaltet und vom Stromnetz getrennt ist und

vollständig stillsteht.

HINWEIS: Um die Gefahr einer

Gerätebeschädigung zu vermeiden,

lassen Sie die Spindelarretierung nicht

einrasten, wenn das Gerät in Betrieb ist.

Die Folge wäre eine Beschädigung der

Maschine und das angebaute Zubehör

kann möglicherweise zu Verletzungen

führen, wenn es abreißt.

Um die Arretierung einzurasten, drücken Sie den

Spindelarretierknopf und drehen die Spindel, bis sie

sich nicht mehr weiter drehen lässt.

Metallbearbeitung

Wenn Sie die Maschine zur Metallbearbeitung

verwenden, vergewissern Sie sich, dass

ein Fehlerstromschutzschalter (sog. RCD)

zwischengeschaltet ist, um Restrisiken wegen

Metallstaubs zu vermeiden.

Wenn die Stromzufuhr durch den

Fehlerstromschutzschalter abgeschaltet wird,

bringen Sie die Maschine zu einer autorisierten

DEWALT-Kundendienstwerkstatt.

WARNUNG: Unter extremen

Bedingungen kann sich bei

Metallarbeiten leitfähiger Staub im

Maschinengehäuse ansammeln.

Dadurch kann sich die Schutzisolierung

in der Maschine verschlechtern, mit der

potenziellen Gefahr eines elektrischen

Schlages.

Um das Ansammeln von Metallstaub im Innern

der Maschine zu vermeiden, empfehlen wir, die

Lüftungsschlitze täglich zu reinigen. Siehe unter

Wartung.

Verwendung von Schleifmopptellern

WARNUNG: Metallstaubbildung.

Die extensive Nutzung von

Schleifmopptellern bei der

Metallbearbeitung kann zu einer

erhöhten Gefahr eines elektrischen

Schlages führen. Um diese Gefahr zu

mindern, schalten Sie vor dem Einsatz

einen Fehlerstromschutzschalter

(sog. RCD) zwischen und reinigen

Sie die Lüftungsschlitze täglich durch

Einblasen von trockener Druckluft

in die Lüftungsschlitze gemäß den

Wartungsanweisungen.

Sägen von Metall

Bei Trennschleifarbeiten mit gebundenen

Schleifmitteln immer eine Schutzvorrichtung

vom Typ 1 verwenden.

Beim Schneiden mit mäßigem Vorschub arbeiten,

der an das zu schneidende Material angepasst ist.

Üben Sie keinen Druck auf die Trennscheibe aus

und kippen oder schwingen Sie die Maschine nicht.

Reduzieren Sie nicht die Geschwindigkeit von

auslaufenden Trennscheiben, indem Sie seitlichen

Druck aufwenden.

Die Maschine muss immer in einer gegenlaufenden

Bewegung arbeiten. Ansonsten besteht die Gefahr,

dass sie unkontrolliert aus dem Schnitt gedrückt

wird.

Beim Schneiden von Profilen und Vierkantstücken

sollte am besten mit dem kleinsten Querschnitt

begonnen werden.

DEUTSCH

Die nächstgelegene autorisierte Kundendienststelle

erfahren Sie bei Ihrem örtlichen DEWALT-

Geschäftsstelle unter der in dieser Betriebsanleitung

angegebenen Adresse. Alternativ erhalten

Sie eine Liste der autorisierten DEWALT-

Kundendienstwerkstätten und vollständige

Informationen über unseren Kundendienst im

Internet unter: www.2helpU.com.

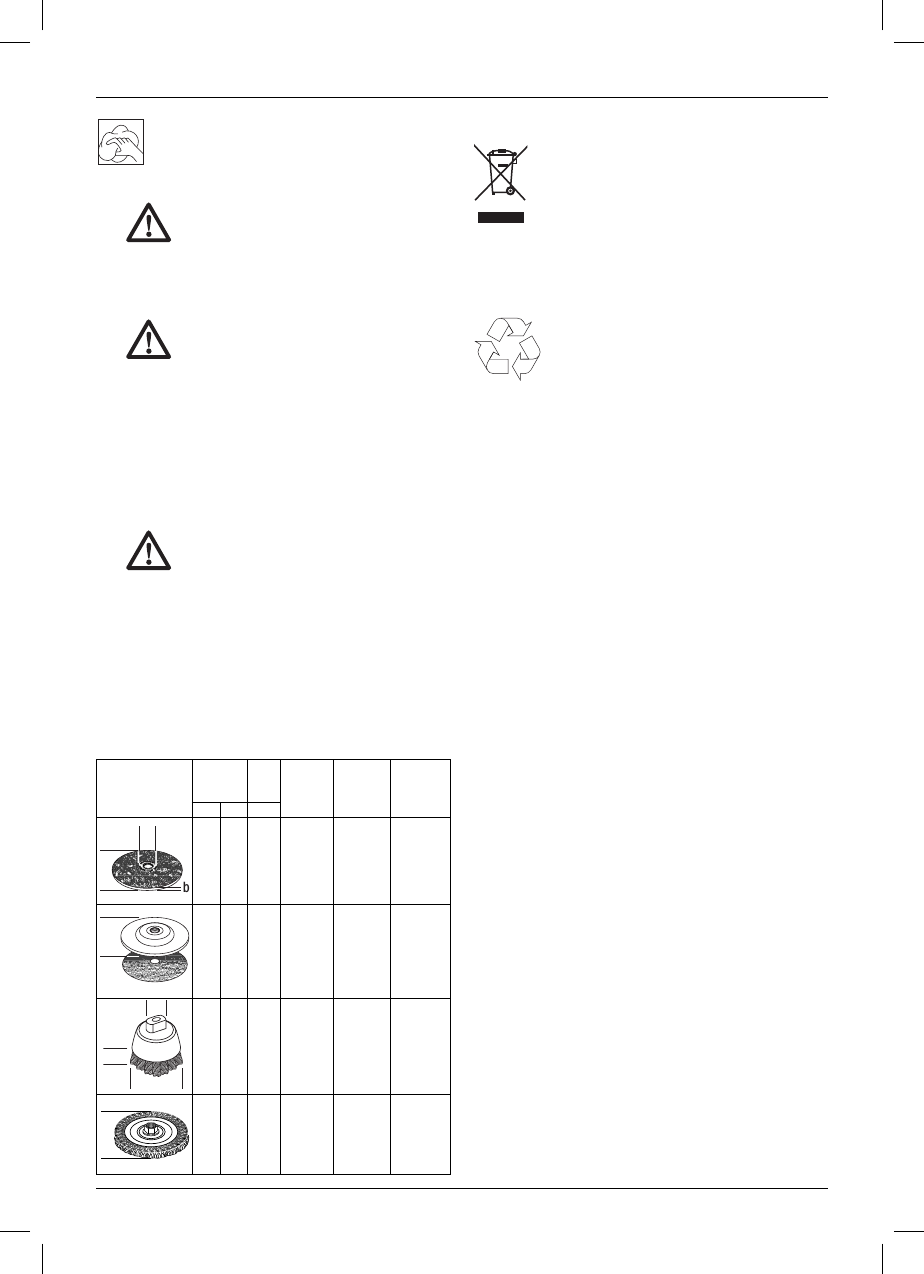

ZUBEHÖRTABELLE

Max.

[mm]

[mm] Min.

Rotation

[min.-1]

Umfangsgesch-

windigkeit

[m/s]

Länge der

Gewindebohrung

[mm]

Db d

115 6

22,23

11000

80 -

125 6

22,23

11000

150 6

22,23

9000

D115

11000

80 -

125 11000

150 9000

b75 30 M14 11000 45 18,0

115 12 M14 11000

80 18,0

125 12 M14 11000

150 12 M14 9000

Umweltschutz

Abfalltrennung. Dieses Produkt darf nicht

mit normalem Haushaltsabfall entsorgt

werden.

Wenn Sie eines Tages feststellen, dass Ihr DEWALT-

Produkt ersetzt werden muss oder Sie es nicht mehr

benötigen, entsorgen Sie es nicht mit dem normalen

Haushaltsabfall. Führen Sie dieses Produkt der

Abfalltrennung zu.

Die separate Entsorgung von

Gebrauchtprodukten und Verpackungen

ermöglicht das Recycling und die

Wiederverwendung der Stoffe. Die

Wiederverwendung von Recyclingstoffen

hilft, Umweltverschmutzung zu

vermeiden und mindert die Nachfrage

nach Rohstoffen.

Lokale Vorschriften regeln möglicherweise die

getrennte Entsorgung von Elektroprodukten und

Haushaltsabfall an kommunalen Entsorgungsstellen

oder beim Einzelhändler, wenn Sie ein neues

Produkt kaufen.

DEWALT stellt Möglichkeiten für die Sammlung und

das Recycling von DEWALT-Produkten nach Ablauf

des Nutzungszeitraums zur Verfügung. Um diesen

Service zu nutzen, bringen Sie bitte Ihr Produkt zu

einer beliebigen autorisierten Kundendienstwerkstatt,

die es in unserem Auftrag sammeln.

DEUTSCH

GARANTIE

DEWALT vertraut auf die Qualität

seiner Produkte und bietet daher den

professionellen Anwendern des Produktes

eine herausragende Garantie. Diese

Garantieerklärung gilt als Ergänzung

und unbeschadet Ihrer Rechte aus dem

Vertrag als professioneller Anwender oder

Ihrer gesetzlichen Ansprüche als privater,

nichtprofessioneller Anwender. Diese

Garantie gilt innerhalb der Staatsgebiete der

Mitgliedsstaaten der Europäischen Union

und der Europäischen Freihandelszone.

• 30 TAGE ZUFRIEDENHEITSGARANTIE

OHNE RISIKO •

Wenn Sie mit der Leistung Ihres DEWALT-

Gerätes nicht vollständig zufrieden sind,

geben Sie es einfach innerhalb von

30 Tagen komplett im Originallieferumfang,

so wie gekauft, an den Händler zurück,

um eine vollständige Erstattung oder ein

Austauschgerät zu erhalten. Das Produkt

darf normalem Verschleiß ausgesetzt sein.

Der Kaufbeleg ist vorzulegen.

• EIN JAHR KOSTENLOSE INSPEKTION •

Innerhalb der ersten 12 Monate nach dem

Kauf, wird einmalig eine Wartungsinspektion

für Ihre DEWALT-Maschine ausgeführt.

Diese Arbeiten werden kostenlos von einem

autorisierten DEWALT-Service-Partner

ausgeführt. Der Kaufbeleg muss vorgelegt

werden. Gilt einschließlich Arbeitskosten. Gilt

nicht für Zubehör und Ersatzteile, sofern es

sich nicht um einen Garantiefall handelt.

• EIN JAHR VOLLSTÄNDIGE GARANTIE •

Wenn Ihr DEWALT-Produkt wegen Material-

oder Produktionsmängeln innerhalb von

12 Monaten ab Kauf einen Fehler aufweist,

garantiert DEWALT den kostenlosen

Austausch aller fehlerhaften Teile oder, nach

unserer Wahl, die kostenlose Wandlung des

Gerätes unter den folgenden Bedingungen:

• Das Produkt wurde nicht unsachgemäß

behandelt;

• Das Produkt war normalem Verschleiß

ausgesetzt;

• Es wurden keine Reparaturversuche

durch nicht autorisierte Personen

vorgenommen;

• Der Kaufbeleg wird vorgelegt;

• Das Produkt wird vollständig im

Originallieferumfang zurückgegeben.

Um einen Garantieanspruch anmelden zu

können, wenden Sie sich an einen DEWALT-

Service-Partner in Ihrer Nähe, dessen

Adresse Sie im DEWALT-Katalog finden,

oder Sie wenden sich an die DEWALT-

Niederlassung, die in dieser Anleitung

angegeben ist. Eine Liste der autorisierten

DEWALT-Kundendienstwerkstätten und

vollständige Informationen über unseren

Kundendienst finden Sie im Internet unter:

www.2helpU.com.

DEUTSCH

ÜBERSICHT ÜBER SCHLEIFZUBEHÖR

Schutztyp Zubehör Beschreibung Schleifscheibe passend

TYP-27-SCHUTZ

Schleifscheibe mit

vertiefter Mitte

TYP-27-Schutz

Aufnahmeflansch

Typ-27-Scheibe mit

vertiefter Mitte

Gewindespannmutter

Schleifmoppteller

Drahtscheiben

Drahtscheiben mit

Gewinde-mutter

TYP-27-Schutz

Drahtscheibe

Drahttopf mit

Gewinde-mutter

TYP-27-Schutz

Drahtbürste

Polierteller/

Sandpapier

TYP-27-Schutz

Polierteller aus Gummi

Sandschleifteller

Gewindespannmutter

DEUTSCH

ÜBERSICHT ÜBER SCHLEIFZUBEHÖR (Forts.)

Schutztyp Zubehör Beschreibung Schleifscheibe passend

TYP-1-SCHUTZ

Mauerwerk

Schleifscheibe,

gebunden

TYP-1-Schutz

Aufnahmeflansch

Trennscheibe

Gewindespannmutter

Metall-

Trennscheibe,

gebunden

TYP-1-SCHUTZ

ODER

TYP-27-SCHUTZ

Diamant-

Trennscheibe

ENGLISH

ANGLE GRINDERS D28011, D28111, D28113, D28130,

D28134, D28135, D28139, D28141

Congratulations!

You have chosen a DEWALT tool. Years of experience, thorough product development and innovation make

DEWALT one of the most reliable partners for professional power tool users.

Technical Data

D28011 D28111 D28113 D28130

Voltage VAC

230

230 230 230

U.K. & Ireland only VAC

–

230/115 230/115 –

Type 4

4 4 4

Power input W

720

850 900 900

No-load/rated speed min-1

10500

10500 10500 10500

Wheel diameter mm

115

115 115 125

Spindle diameter

M14

M14 M14 M14

Spindle length mm

16 16 16 16

Weight kg

2.1*

2.1* 2.1* 2.2*

* weight includes side handle and guard

LPA (sound pressure) dB(A)

90 89 90

KPA

(sound pressure

uncertainty) dB(A)

5.0

5.0 3.0 3.0

LWA (sound power) dB(A)

101

101 100 101

KWA

(sound power

uncertainty) dB(A)

5.0

5.0 3.0 3.0

Vibration total values (triax vector sum) determined according to EN 60745:

Vibration emission value a

surface grinding

h,AG

m/s²

8.0

8.0 8.0 7.5

Uncertainty K = m/s²

1.6

1.6 1.5 1.5

Vibration emission value a

disc sanding

h,DS

m/s²

4.0

4.0 2.5 ≤ 2.5

Uncertainty K = m/s²

1.5

1.5 1.5 1.5

ENGLISH

D28134 D28135 D28139 D28141

Voltage VAC

230 230 230 230

U.K. & Ireland only VAC

– 230/115 – –

Type

4 4 4 4

Power input W

1100 1400 850 1400

No-load/rated speed min-1

10500 10500 10500 9000

Wheel diameter mm

125 125 125 150

Spindle diameter

M14 M14 M14 M14

Spindle length mm

16 16 16 16

Weight kg

2.2* 2.5* 2.1* 2.6*

* weight includes side handle and guard

LPA (sound pressure) dB(A)

89 91 89 91

KPA

(sound pressure

uncertainty) dB(A)

3.0 3.0 3.0 3.0

LWA (sound power) dB(A)

100 102 100 102

KWA

(sound power

uncertainty) dB(A)

3.0 3.0 3.0 3.0

Vibration total values (triax vector sum) determined according to EN 60745:

Vibration emission value a

surface grinding

h,AG

m/s²

8.5 8.0 8.0 7.0

Uncertainty K = m/s²

1.5 1.5 1.5 1.5

Vibration emission value a

disc sanding

h,DS

m/s²

3.5 ≤ 2.5 ≤ 2.5 –

Uncertainty K = m/s²

1.5 1.5 1.5 –

The vibration emission level given in this information

sheet has been measured in accordance with a

standardised test given in EN 60745 and may be

used to compare one tool with another. It may be

used for a preliminary assessment of exposure.

WARNING: The declared vibration

emission level represents the main

applications of the tool. However if the

tool is used for different applications,

with different accessories or poorly

maintained, the vibration emission may

differ. This may significantly increase the

exposure level over the total working

period.

An estimation of the level of exposure to

vibration should also take into account

the times when the tool is switched off

or when it is running but not actually

doing the job. This may significantly

reduce the exposure level over the total

working period.

Identify additional safety measures to

protect the operator from the effects of

vibration such as: maintain the tool and

the accessories, keep the hands warm,

organisation of work patterns.

Fuses

Europe 230 V tools 10 Amperes, mains

U.K. & Ireland 230 V tools 13 Amperes, in plugs

Deﬁ nitions: Safety Guidelines

The definitions below describe the level of severity

for each signal word. Please read the manual and

pay attention to these symbols.

DANGER: Indicates an imminently

hazardous situation which, if not avoided,

will result in death or serious injury.

WARNING: Indicates a potentially

hazardous situation which, if not

avoided, could result in death or

serious injury.

ENGLISH

CAUTION: Indicates a potentially

hazardous situation which, if not

avoided, may result in minor or

moderate injury.

NOTICE: Indicates a practice not

related to personal injury which, if

not avoided, may result in property

damage.

Denotes risk of electric shock.

Denotes risk of fire.

EC-Declaration of Conformity

MACHINERY DIRECTIVE

D28011/D28111/D28113/D28130/D28134/D28135/

D28139/D28141

DEWALT declares that these products described

under Technical Data are in compliance with:

2006/42/EC, EN 60745-1, EN 60745-2-3.

These products also comply with Directive

2004/108/EC and 2011/65/EU. For more

information, please contact DEWALT at the following

address or refer to the back of the manual.

The undersigned is responsible for compilation of the

technical file and makes this declaration on behalf of

DEWALT.

Horst Grossmann

Vice President Engineering and Product

Development

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Germany

01.12.2012

WARNING: To reduce the risk of injury,

read the instruction manual.

General Power Tool Safety Warnings

WARNING! Read all safety warnings

and all instructions. Failure to follow

the warnings and instructions may result

in electric shock, fire and/or serious

injury.

SAVE ALL WARNINGS AND INSTRUCTIONS

FOR FUTURE REFERENCE

The term “power tool” in the warnings refers to your

mains-operated (corded) power tool or battery-

operated (cordless) power tool.

1) WORK AREA SAFETY

a) Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power

tools create sparks which may ignite the dust

or fumes.

c) Keep children and bystanders away while

operating a power tool. Distractions can

cause you to lose control.

2) ELECTRICAL SAFETY

a) Power tool plugs must match the outlet.

Never modify the plug in any way. Do

not use any adapter plugs with earthed

(grounded) power tools. Unmodified plugs

and matching outlets will reduce risk of

electric shock.

b) Avoid body contact with earthed or

grounded surfaces such as pipes,

radiators, ranges and refrigerators. There

is an increased risk of electric shock if your

body is earthed or grounded.

c) Do not expose power tools to rain or wet

conditions. Water entering a power tool will

increase the risk of electric shock.

d) Do not abuse the cord. Never use the

cord for carrying, pulling or unplugging

the power tool. Keep cord away from

heat, oil, sharp edges or moving parts.

Damaged or entangled cords increase the

risk of electric shock.

e) When operating a power tool outdoors,

use an extension cord suitable for outdoor

use. Use of a cord suitable for outdoor use

reduces the risk of electric shock.

f) If operating a power tool in a damp

location is unavoidable, use a residual

current device (RCD) protected supply.

Use of an RCD reduces the risk of electric

shock.

3) PERSONAL SAFETY

a) Stay alert, watch what you are doing and

use common sense when operating a

power tool. Do not use a power tool while

you are tired or under the influence of

drugs, alcohol or medication. A moment of

inattention while operating power tools may

result in serious personal injury.

ENGLISH

b) Use personal protective equipment.

Always wear eye protection. Protective

equipment such as dust mask, non-skid

safety shoes, hard hat, or hearing protection

used for appropriate conditions will reduce

personal injuries.

c) Prevent unintentional starting. Ensure

the switch is in the off position before

connecting to power source and/or

battery pack, picking up or carrying the

tool. Carrying power tools with your finger

on the switch or energising power tools that

have the switch on invites accidents.

d) Remove any adjusting key or wrench

before turning the power tool on. A

wrench or a key left attached to a rotating

part of the power tool may result in personal

injury.

e) Do not overreach. Keep proper

footing and balance at all times. This

enables better control of the power tool in

unexpected situations.

f) Dress properly. Do not wear loose

clothing or jewellery. Keep your hair,

clothing and gloves away from moving

parts. Loose clothes, jewellery or long hair

can be caught in moving parts.

g) If devices are provided for the connection

of dust extraction and collection facilities,

ensure these are connected and properly

used. Use of dust collection can reduce

dust-related hazards.

4) POWER TOOL USE AND CARE

a) Do not force the power tool. Use the

correct power tool for your application.

The correct power tool will do the job

better and safer at the rate for which it

was designed.

b) Do not use the power tool if the switch

does not turn it on and off. Any power

tool that cannot be controlled with the switch

is dangerous and must be repaired.

c) Disconnect the plug from the power

source and/or the battery pack from

the power tool before making any

adjustments, changing accessories, or

storing power tools. Such preventive safety

measures reduce the risk of starting the

power tool accidentally.

d) Store idle power tools out of the reach

of children and do not allow persons

unfamiliar with the power tool or these

instructions to operate the power tool.

Power tools are dangerous in the hands of

untrained users.

e) Maintain power tools. Check for

misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the power tool’s operation.

If damaged, have the power tool repaired

before use. Many accidents are caused by

poorly maintained power tools.

f) Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp

cutting edges are less likely to bind and are

easier to control.

g) Use the power tool, accessories and

tool bits etc., in accordance with these

instructions taking into account the

working conditions and the work to

be performed. Use of the power tool for

operations different from those intended

could result in a hazardous situation.

5) SERVICE

a) Have your power tool serviced by a

qualified repair person using only identical

replacement parts. This will ensure that the

safety of the power tool is maintained.

ADDITIONAL SPECIFIC SAFETY RULES

Safety Instructions for All Operations

a) This power tool is intended to function

as a grinder, sander, wire brush or cut-off

tool. Read all safety warnings, instructions,

illustrations and specifications provided with

this power tool. Failure to follow all instructions

listed below may result in electric shock, fire

and/or serious injury.

b) Operations such as polishing and sanding

(D28141) are not recommended to be

performed with this power tool. Operations

for which the power tool was not designed may

create a hazard and cause personal injury.

c) Do not use accessories which are not

specifically designed and recommended

by the tool manufacturer. Just because the

accessory can be attached to your power tool,

it does not assure safe operation.

d) The rated speed of the accessory must be at

least equal to the maximum speed marked

on the power tool. Accessories running faster

than their rated speed can break and fly apart.

e) The outside diameter and the thickness of

your accessory must be within the capacity

rating of your power tool. Incorrectly sized

accessories can not be adequately guarded or

controlled.

f) The arbour size of wheels, flanges, backing

pads or any other accessory must properly

fit the spindle of the power tool. Accessories

ENGLISH

d) Use special care when working corners,

sharp edges etc. Avoid bouncing and

snagging the accessory. Corners, sharp

edges or bouncing have a tendency to snag the

rotating accessory and cause loss of control or

kickback.

e) Do not attach a saw chain woodcarving

blade or toothed saw blade. Such blades

create frequent kickback and loss of control.

Safety Warnings Speciﬁ c for

Grinding and Abrasive Cutting-Off

Operations

a) Use only wheel types that are recommended

for your power tool and the specific guard

designed for the selected wheel. Wheels for

which the power tool was not designed cannot

be adequately guarded and are unsafe.

b) The guard must be securely attached to the

power tool and positioned for maximum

safety, so the least amount of wheel is

exposed towards the operator. The guard

helps to protect the operator from broken wheel

fragments and accidental contact with wheel

and sparks that could ignite clothing.

c) Wheels must be used only for recommended

applications. For example: do not grind with

the side of cut-off wheel. Abrasive cut-off

wheels are intended for peripheral grinding, side

forces applied to these wheels may cause them

to shatter.

d) Always use undamaged wheel flanges

that are of correct size and shape for your

selected wheel. Proper wheel flanges support

the wheel thus reducing the possibility of wheel

breakage. Flanges for cut-off wheels may be

different from grinding wheel flanges.

e) Do not use worn down wheels from larger

power tools. Wheel intended for larger power

tool is not suitable for the higher speed of a

smaller tool and may burst.

Additional Safety Warnings Speciﬁ c

for Abrasive Cutting-Off Operations

a) Do not “jam” the cut-off wheel or apply

excessive pressure. Do not attempt to make

an excessive depth of cut. Overstressing the

wheel increases the loading and susceptibility to

twisting or binding of the wheel in the cut and

the possibility of kickback or wheel breakage.

b) Do not position your body in line with and

behind the rotating wheel. When the wheel,

at the point of operations, is moving away from

your body, the possible kickback may propel the

spinning wheel and the power tool directly at

you.

c) When wheel is binding or when interrupting

a cut for any reason, switch off the power

tool and hold the power tool motionless

until the wheel comes to a complete stop.

Never attempt to remove the cut-off wheel

from the cut while the wheel is in motion

otherwise kickback may occur. Investigate

and take corrective action to eliminate the cause

of wheel binding.

d) Do not restart the cutting operation in the

workpiece. Let the wheel reach full speed

and carefully re-enter the cut. The wheel may

bind, walk up or kickback if the power tool is

restarted in the workpiece.

e) Support panels or any oversized workpiece

to minimize the risk of wheel pinching and

kickback. Large workpieces tend to sag under

their own weight. Supports must be placed

under the workpiece near the line of cut and

near the edge of the workpiece on both sides of

the wheel.

f) Use extra caution when making a “pocket

cut” into existing walls or other blind areas.

The protruding wheel may cut gas or water

pipes, electrical wiring or objects that can cause

kickback.

Safety Warnings Speciﬁ c for Sanding

Operations

a) Do not use excessively oversized sanding

disc paper. Follow manufacturer’s

recommendations, when selecting sanding

paper. Larger sanding paper extending beyond

the sanding pad presents a laceration hazard

and may cause snagging, tearing of the disc

or kickback.

Safety Warnings Speciﬁ c for Wire

Brushing Operations

a) Be aware that wire bristles are thrown by

the brush even during ordinary operation.

Do not overstress the wires by applying

excessive load to the brush. The wire bristles

can easily penetrate light clothing and/or skin.

b) If the use of a guard is recommended for

wire brushing, do not allow any interference

of the wire wheel or brush with the guard.

Wire wheel or brush may expand in diameter

due to work and centrifugal forces.

ENGLISH

Additional Safety Information

• Threaded mounting of accessories must match

the grinder spindle thread. For accessories

mounted by flanges, the arbor hole of the

accessory must fit the locating diameter of

the flange. Accessories that do not match the

mounting hardware of the power tool will run

out of balance, vibrate excessively and may

cause loss of control.

• The grinding surface of the centre depressed

wheels must be mounted below the plane of

the guard lip. An improperly mounted wheel

that projects through the plane of the guard lip

cannot be adequately protected.

Residual Risks

In spite of the application of the relevant safety

regulations and the implementation of safety

devices, certain residual risks cannot be avoided.

These are:

– Impairment of hearing

– Risk of personal injury due flying particles.

– Risk of burns due to accessories becoming hot

during operation.

– Risk of personal injury due to prolonged use.

– Risk of dust from hazardous substances.

Markings on Tool

The following pictograms are shown on the tool:

Read instruction manual before use.

Wear ear protection.

Wear eye protection.

DATE CODE POSITION (FIG. 1)

The Date Code (p), which also includes the year of

manufacture, is printed into the housing.

Example: 2013 XX XX

Year of Manufacture

Package Contents

The package contains:

1 Angle grinder

1 Guard (Type 27)

1 Side handle

1 Flange set

1 Two-pin spanner

1 Kitbox (K-models only)

1 Instruction manual

1 Exploded drawing

• Check for damage to the tool, parts or

accessories which may have occurred during

transport.

• Take the time to thoroughly read and

understand this manual prior to operation.

Description (ﬁ g. 1)

WARNING: Never modify the power

tool or any part of it. Damage or

personal injury could result.

a. On/off switch

b. Spindle lock

c. Guard

d. Side handle

INTENDED USE

The D28011/D28111/D28113/D28130/D28134/

D28135/D28139/D28141 heavy-duty angle grinders

have been designed for professional grinding, cutting

and sanding (except D28141) applications.

DO NOT use grinding wheels other than centre

depressed wheels and flap-disk.

DO NOT use under wet conditions or in presence of

flammable liquids or gases.

These heavy-duty angle grinders are professional

power tools.

DO NOT let children come into contact with the

tool. Supervision is required when inexperienced

operators use this tool.

• This product is not intended for use by persons

(including children) suffering from diminished

physical, sensory or mental abilities; lack of

experience, knowledge or skills unless they are

supervised by a person responsible for their

safety. Children should never be left alone with

this product.

Anti-vibration Side Handle

D28113/D28130/D28135/D28141

The anti-vibration side handle offers added comfort

by absorbing the vibrations caused by the tool.

ENGLISH

Keyless Guard

D28113/D28130/D28134/D28135/D28141

The keyless guard allows for quick adjustment during

the application to enhance application versatility.

Dust Ejection System (ﬁ g. 1)

D28113/D28130/D28134/D28135/D28141

The dust ejection system (e) prevents dust pile-up

around the guard and motor inlet, and minimises the

amount of dust entering the motor housing.

Electrical Safety

The electric motor has been designed for one

voltage only. Always check that the power supply

corresponds to the voltage on the rating plate.

Your DEWALT tool is double insulated in

accordance with EN 60745; therefore no

earth wire is required.

If the supply cord is damaged, it must be replaced

by a specially prepared cord available through the

DEWALT service organization.

Mains Plug Replacement

(U.K. & Ireland Only)

If a new mains plug needs to be fitted:

• Safely dispose of the old plug.

• Connect the brown lead to the live terminal in

the plug.

• Connect the blue lead to the neutral terminal.

WARNING: No connection is to be

made to the earth terminal.

Follow the fitting instructions supplied with good

quality plugs. Recommended fuse: 13 A.

Using an Extension Cable

If an extension cable is required, use an approved

3–core extension cable suitable for the power input

of this tool (see Technical Data).The minimum

conductor size is 1.5 mm2; the maximum length

is 30 m.

When using a cable reel, always unwind the cable

completely.

ASSEMBLY AND ADJUSTMENTS

WARNING: To reduce the risk

of serious personal injury, turn

tool off and disconnect tool from

power source before making any

adjustments or removing/installing

attachments or accessories. Before

reconnecting the tool, depress and

release the trigger switch to ensure that

the tool is off. An accidental start-up can

cause injury

Attaching Side Handle (ﬁ g. 1, 6)

WARNING: Before using the tool,

check that the handle is tightened

securely.

WARNING: The side handle should

always be used to maintain control of

the tool at all times.

Screw the side handle (d) tightly into one of the

holes (f) on either side of the gear case.

Mounting and Removing the Guard

(ﬁ g. 2)

WARNING: To reduce the risk

of serious personal injury, turn

tool off and disconnect tool from

power source before making any

adjustments or removing/installing

attachments or accessories. Before

reconnecting the tool, depress and

release the trigger switch to ensure that

the tool is off. An accidental start-up can

cause injury.

CAUTION: Guards must be used with

this grinder.

When using the D28011, D28111, D28113,

D28130, D28134, D28135, D28139 or the D28141

grinder with a bonded abrasive wheel for cutting

metal or masonry a Type 1 guard MUST be used.

Type 1 guards are available at extra cost from

DEWALT distributors.

NOTE: Please refer to the Grinding and Cutting

Accessory Chart at the end of this section to

show other accessories that can be used with these

grinders.

GUARD WITH FIXING SCREW (FIG. 2)

D28011/D28111/D28139

1. Place the angle grinder on a table, spindle (o)

up.

2. Align the lugs (k) with the notches (l).

3. Press the guard (c) down and rotate it to the

required position.

4. Securely tighten the screw (m).

5. To remove the guard, slacken the screw.

ENGLISH

CAUTION: If the guard cannot be

tightened by the adjusting screw, do

not use the tool. To reduce the risk of

personal injury, take the tool and guard

to a service centre to repair or replace

the guard.

KEYLESS GUARD (FIG. 3)

D28113/D28130/D28134/D28135/D28141

1. Place the angle grinder on a table, spindle (o)

up.

2. Release the clamping lock (g) and hold the

guard (c) over the tool as shown.

3. Align the lugs (k) with the notches (l).

4. Press the guard down and rotate it to the

required position.

5. If required, increase the clamping force by

tightening the screw (m).

6. Tighten the clamping lock.

7. To remove the guard, release the clamping lock.

Fitting and Removing a Grinding or

Cutting Disc (ﬁ g. 1, 4, 5)

WARNING: Do not use a damaged

disc.

1. Place the tool on a table, guard up.

2. Fit the backing flange (i) correctly onto the

spindle (o) (fig. 4).

3. Place the disc (n) on the backing flange (i).

When fitting a disc with a raised centre, make

sure that the raised centre (j) is facing the

backing flange (i).

4. Screw the threaded clamp nut (h) onto the

spindle (o) (fig. 5):

a. The ring on the threaded clamp nut (h) must

face towards the disc when fitting a grinding

disc (fig. 5A);

b. The ring on the threaded clamp nut (h) must

face away from the disc when fitting a cutting

disc (fig. 5B).

5. Press the spindle lock button (b) and rotate the

spindle (o) until it locks in position.

6. Tighten the threaded clamp nut (h) with the two-

pin spanner supplied.

7. Release the spindle lock.

8. To remove the disc, loosen the threaded clamp

nut (h) with the two-pin spanner.

Fitting and Removing a

Backing Pad/Sanding Sheet

(ﬁ g. 1, 5)

1. Place the tool on a table, guard up.

2. Remove the backing flange (i).

3. Place the rubber backing pad correctly onto the

spindle (o).

4. Place the sanding sheet on the rubber backing

pad.

5. Screw the threaded clamp nut (h) onto the

spindle. The ring on the threaded clamp nut (h)

must face towards the rubber backing pad.

6. Press the spindle lock button (c) and rotate the

spindle (o) until it locks in position.

7. Tighten the threaded clamp nut (h) with the two-

pin spanner.

8. Release the spindle lock

9. To remove the rubber backing pad, loosen the

threaded clamp nut (h) wih the two-pin spanner.

Fitting a Wire Cup Brush

Screw the wire cup brush directly onto the spindle

without the use of the spacer and threaded flange.

Prior to Operation

• Install the guard and appropriate disc or wheel.

Do not use excessively worn discs or wheels.

• Do not use a damaged accessory. Before each

use inspect the accessory such as abrasive

wheels for chips and cracks, backing pad for

cracks, tear or excess wear, wire brush for loose

or cracked wires. If power tool or accessory

is dropped, inspect for damage or install an

undamaged accessory. After inspecting and

installing an accessory, position yourself and

bystanders away from the plane of the rotating

accessory and run the power tool at maximum

no-load speed for one minute. Damaged

accessories will normally break apart during this

test time.

• Be sure the inner and outer flange are mounted

correctly. Follow the instructions given in the

Grinding and Cutting Accessory Chart.

• Make sure the disc or wheel rotates in the

direction of the arrows on the accessory and

the tool.

ENGLISH

OPERATION

Instructions for Use

WARNING: Always observe the safety

instructions and applicable regulations.

WARNING: To reduce the risk

of serious personal injury, turn

tool off and disconnect tool from

power source before making any

adjustments or removing/installing

attachments or accessories. Before

reconnecting the tool, depress and

release the trigger switch to ensure that

the tool is off.

WARNING:

• Ensure all materials to be ground or

cut are secured in place.

• Use clamps or a vice to hold

and support the workpiece to a

stable platform. It is important to

clamp and support the workpiece

securely to prevent the movement

of the workpiece and loss of control.

Movement of the workpiece or loss

of control may create a hazard and

cause personal injury.

• Secure the workpiece. A workpiece

clamped with clamping devices or in

a vice is held more secure than by

hand.

• Support panels or any oversized

workpiece to minimize the risk of

wheel pinching and kickback. Large

workpieces tend to sag under their

own weight. Supports must be

placed under the workpiece near the

line of cut and near the edge of the

workpiece on both sides of the wheel.

• Always wear regular working gloves

while operating this tool.

• The gear case becomes very hot

during use.

• Apply only a gentle pressure to the

tool. Do not exert side pressure on the

disc.

• Avoid overloading. Should the tool

become hot, let it run a few minutes

under no load condition to cool the

accessory. Do not touch accessories

before they have cooled. The discs

become very hot during use.

• Do not use separate reducing

bushings or adapters to adapt large

hole abrasive wheels.

• Never use the tool without the guard

in place.

• The tool is not designed to be used

with a grinding cup.

• Do not use the power tool with a cut-

off stand.

• Never use blotters together with

bonded abrasive products.

• Be aware, the wheel continues to

rotate after the tools is switched off.

Proper Hand Position (ﬁ g. 1)

WARNING: To reduce the risk of

serious personal injury, ALWAYS use

proper hand position as shown.

WARNING: To reduce the risk of

serious personal injury, ALWAYS hold

securely in anticipation of a sudden

reaction.

Proper hand position requires one hand on the side

handle (d), with the other hand on the body of the

tool, as shown in figure 1.

Switching On and Off (ﬁ g. 1)

WARNING: Do not switch the tool on

or off when under load.

1. To run the tool, press the on/off switch (a).

2. For continuous operation, press the switch

completely forward.

3. To stop the tool, release the switch. To stop the

tool in continuous operation, press on the back

part of the switch.

Spindle Lock (ﬁ g. 1)

The spindle lock (b) is provided to prevent the

spindle from rotating when installing or removing

wheels. Operate the spindle lock only when the tool

is turned off, unplugged from the power supply, and

has come to a complete stop.

NOTICE: To reduce the risk of damage

to the tool, do not engage the spindle

lock while the tool is operating. Damage

to the tool will result and attached

accessory may spin off possibly

resulting in injury.

ENGLISH

To engage the lock, depress the spindle lock button

and rotate the spindle until you are unable to rotate

the spindle further.

Metal Applications

When using the tool in metal applications, make

sure that a residual current device (RCD) has been

inserted to avoid residual risks caused by metal

swarf.

If the power supply is shut off by the RCD, take the

tool to authorised DEWALT repair agent.

WARNING: In extreme working

conditions, conductive dust can

accumulate inside the machine housing

when working with metal. This can result

in the protective insulation inthe machine

becoming degraded with a potential risk

of an electrical shock.

To avoid build-up of metal swarf inside the machine,

we recommend to clear the ventilation slots on a

daily basis. Refer to Maintenance.

Using Flap Discs

WARNING: Metal dust build-up.

Extensive use of flap discs in metal

applications can result in the increased

potential for electric shock. To reduce

this risk, insert an RCD before use

and clean the ventilation slots daily by

blowing dry compressed air into the

ventilation slots inaccordance with the

below maintenance instructions.

Cutting Metal

For cutting with bonded abrasives, always use

the guard type 1.

When cutting, work with moderate feed, adapted to

the material being cut. Do not exert pressure onto

the cutting disc, tilt or oscillate the machine.

Do not reduce the speed of running down cutting

discs by applying sideward pressure.

The machine must always work in an upgrinding

motion. Otherwise, the danger exists of it being

pushed uncontrolled out of the cut.

When cutting profiles and square bar, it is best to

start at the smallest cross section.

Rough Grinding

Never use a cutting disc for roughing.

The best roughing results are achieved when setting

the machine at an angle of 30° to 40° . Move the

machine back and forth with moderate pressure. In

this manner, the workpiece will not become too hot,

does not discolour and no grooves are formed.

Cutting Stone

The machine shall be used only for dry cutting.

For cutting stone, it is best to use a diamond cutting

disc.

Operate the machine only with additional dust

protection mask.

Working Advice

Exercise caution when cutting slots in

structural walls.

Slots in structural walls are subject to the country-

specific regulations. These regulations are to be

observed under all circumstances.

Before beginning work, consult the responsible

structural engineer, architect or the construction

supervisor.

MAINTENANCE

Your DEWALT power tool has been designed to

operate over a long period of time with a minimum

of maintenance. Continuous satisfactory operation

depends upon proper tool care and regular cleaning.

WARNING: To reduce the risk

of serious personal injury, turn

tool off and disconnect tool from

power source before making any

adjustments or removing/installing

attachments or accessories. Before

reconnecting the tool, depress and

release the trigger switch to ensure that

the tool is off. An accidental start-up can

cause injury

Pop-off Brushes

The motor will be automatically shut off indicating

that the carbon brushes are nearly worn out and that

the tool needs servicing. The carbon brushes are

not user-serviceable. Take the tool to an authorised

DEWALT repair agent.

Lubrication

Your power tool requires no additional lubrication.

ENGLISH

Cleaning

WARNING: Blow dirt and dust out of

the main housing with dry air as often as

dirt is seen collecting in and around the

air vents. Wear approved eye protection

and approved dust mask when

performing this procedure.

WARNING: Never use solvents or

other harsh chemicals for cleaning the

non-metallic parts of the tool. These

chemicals may weaken the materials

used in these parts. Use a cloth

dampened only with water and mild

soap. Never let any liquid get inside the

tool; never immerse any part of the tool

into a liquid.

Optional Accessories

WARNING: Since accessories, other

than those offered by DEWALT, have

not been tested with this product, use

of such accessories with this tool could

be hazardous. To reduce the risk of

injury, only DEWALT, recommended

accessories should be used with this

product.

Consult your dealer for further information on the

appropriate accessories.

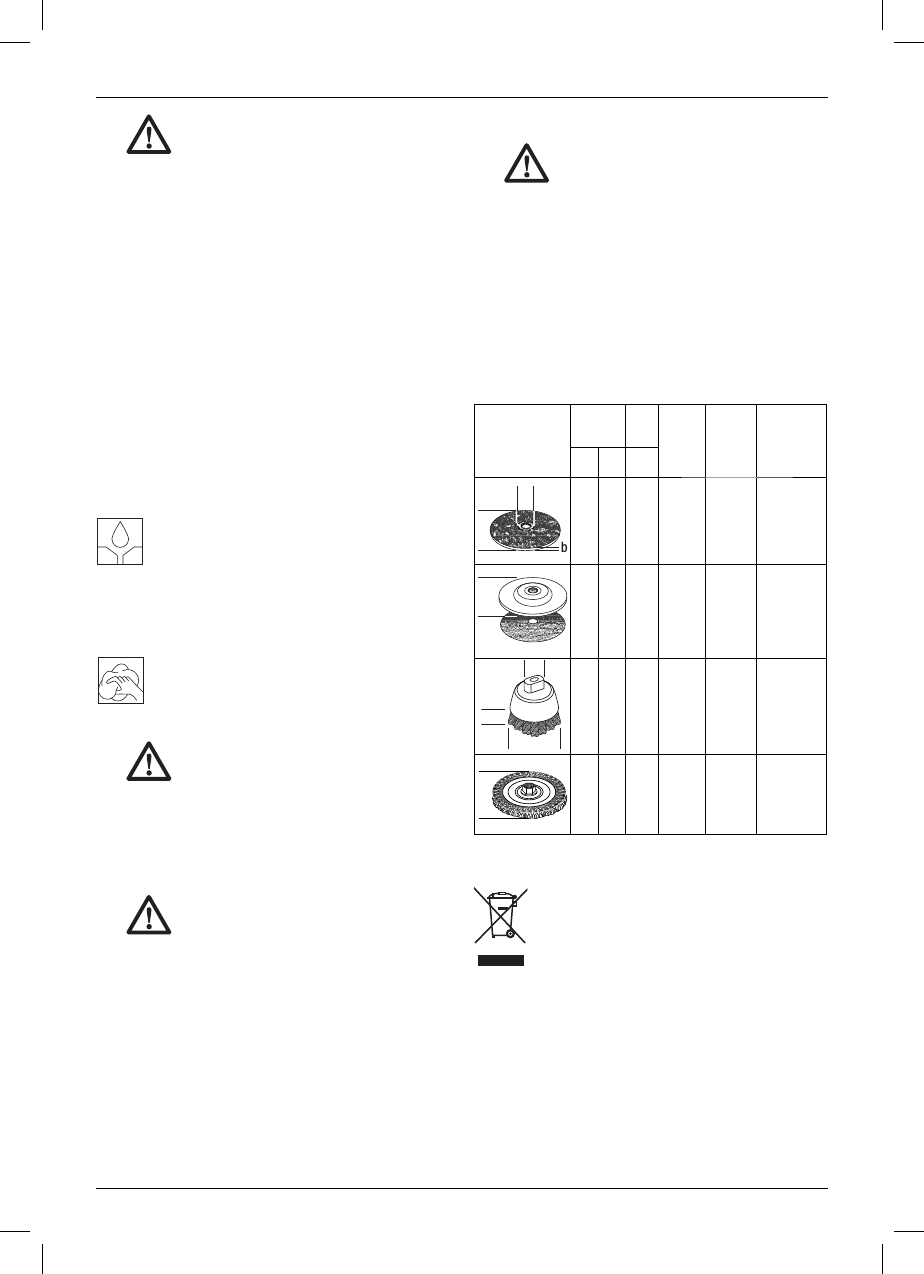

ACCESSORY TABLE

Max.

[mm]

Min.

Rotation

[min.-1]

Periphical

speed

[m/s]

Threaded

hole length

[mm]

Db d

115 6

22.23

11000

80 -

125 6

22.23

11000

150 6

22.23

9000

D115

11000

80 -

125 11000

150 9000

b75 30 M14 11000 45 18.0

115 12 M14 11000

80 18.0

125 12 M14 11000

150 12 M14 9000

Protecting the Environment

Separate collection. This product must

not be disposed of with normal

household waste.

Should you ﬁnd one day that your DEWALT product

needs replacement, or if it is of no further use to you,

do not dispose of it with household waste. Make this

product available for separate collection.

Separate collection of used products

and packaging allows materials to be

recycled and used again. Re-use of

recycled materials helps prevent

environmental pollution and reduces

the demand for raw materials.

Local regulations may provide for separate collection

of electrical products from the household, at

municipal waste sites or by the retailer when you

purchase a new product.

DEWALT provides a facility for the collection and

recycling of DEWALT products once they have

reached the end of their working life. To take

advantage of this service please return your product

to any authorised repair agent who will collect them

on our behalf.

You can check the location of your nearest

authorised repair agent by contacting your local

DEWALT office at the address indicated in this

manual. Alternatively, a list of authorised DEWALT

repair agents and full details of our after-sales

service and contacts are available on the Internet at:

www.2helpU.com.

ENGLISH

GUARANTEE

DEWALT is confident of the quality of its

products and offers an outstanding guarantee

for professional users of the product. This

guarantee statement is in addition to and in

no way prejudices your contractual rights as a

professional user or your statutory rights as a

private non-professional user. The guarantee

is valid within the territories of the Member

States of the European Union and the

European Free Trade Area.

• 30 DAY NO RISK SATISFACTION GUARANTEE •

If you are not completely satisfied with the

performance of your DEWALT tool, simply

return it within 30 days, complete with all

original components, as purchased, to

the point of purchase, for a full refund or

exchange. The product must have been

subject to fair wear and tear and proof of

purchase must be produced.

• ONE YEAR FREE SERVICE CONTRACT •

If you need maintenance or service for your

DEWALT tool, in the 12 months following

purchase, you are entitled to one service free

of charge. It will be undertaken free of charge

at an authorised DEWALT repair agent. Proof

of purchase must be produced. Includes

labour. Excludes accessories and spare parts

unless failed under warranty.

• ONE YEAR FULL WARRANTY •

If your DEWALT product becomes defective

due to faulty materials or workmanship

within 12 months from the date of purchase,

DEWALT guarantees to replace all defective

parts free of charge or – at our discretion –

replace the unit free of charge provided that:

• The product has not been misused;

• The product has been subject to fair

wear and tear;

• Repairs have not been attempted by

unauthorised persons;

• Proof of purchase is produced;

• The product is returned complete with all

original components.

If you wish to make a claim, contact your

seller or check the location of your nearest

authorised DEWALT repair agent in the

DEWALT catalogue or contact your DEWALT

office at the address indicated in this manual.

A list of authorised DEWALT repair agents and

full details of our after-sales service is available

on the Internet at: www.2helpU.com.

ENGLISH

GRINDING AND CUTTING ACCESSORY CHART

Guard Type Accessory Description How to Fit Grinder

TYPE 27

GUARD

Depressed

centre grinding

disc

Type 27 guard

Backing flange

Type 27 depressed

centre wheel

Threaded clamp nut

Flap wheel

Wire wheels

with threaded

nut

Type 27 guard

Wire wheel

Wire cup with

threaded nut

Type 27 guard

Wire brush

Backing pad/

sanding sheet

Type 27 guard

Rubber backing pad

Sanding disc

Threaded clamp nut

ENGLISH

GRINDING AND CUTTING ACCESSORY CHART (cont.)

Guard Type Accessory Description How to Fit Grinder

TYPE 1

GUARD

Masonry

cutting disc,

bonded

Type 1 guard

Backing flange

Cutting wheel

Threaded clamp nut

Metal

cutting disc,

bonded

TYPE 1

GUARD

TYPE 27

GUARD

Diamond

cutting wheels

ESPAÑOL

AMOLADORAS ANGULARES D28011, D28111, D28113,

D28130, D28134, D28135, D28139, D28141

¡Enhorabuena!

Ha elegido una herramienta DEWALT. Años de experiencia, innovación y un exhaustivo desarrollo de

productos hacen que DEWALT sea una de las empresas más fiables para los usuarios de herramientas

eléctricas profesionales.

Datos técnicos

D28011 D28111 D28113 D28130

Voltaje VAC

230

230 230 230

Tipo 4

4 4 4

Potencia absorbida W

720

850 900 900

Velocidad prevista/sin carga min-1

10500

10500 10500 10500

Diámetro de la rueda mm

115

115 115 125

Diámetro del eje

M14

M14 M14 M14

Longitud del perno mm 16 16 16 16

Peso kg

2,1*

2,1* 2,1* 2,2*

*el peso incluye la empuñadura lateral y el protector

LPA (presión acústica) dB(A)

90 89 90

KPA (incertidumbre de la

presión acústica) dB(A)

5,0

5,0 3,0 3,0

LWA (potencia acústica) dB(A)

101

101 100 101

KWA (incertidumbre de la

potencia acústi dB(A)

5,0

5,0 3,0 3,0

Valores totales de vibración (suma de vectores teniendo en cuenta los tres ejes) determinados de acuerdo con la norma EN60745:

Valor de la emisión de vibración a

amolado de superficie

h,AG

m/s²

8,0

8,0 8,0 7,5

Incertidumbre K =

m/s²

1,6

1,6 1,5 1,5

Valor de emisión de la vibración a

lijado de disco

h,DS

m/s²

4,0

4,0 2,5 ≤ 2,5

Incertidumbre K =

m/s²

1,5

1,5 1,5 1,5

D28134 D28135 D28139 D28141

Voltaje VAC

230 230 230 230

Tipo

4 4 4 4

Potencia absorbida W

1100 1400 850 1400

Velocidad prevista/sin carga min-1

10500 10500 10500 9000

Diámetro de la rueda mm

125 125 125 150

Diámetro del eje

M14 M14 M14 M14

Longitud del perno mm 16 16 16 16

Peso kg

2,2* 2,5* 2,1* 2,6*

*el peso incluye la empuñadura lateral y el protector

ESPAÑOL

D28134 D28135 D28139 D28141

LPA (presión acústica) dB(A)

89 91 89 91

KPA (incertidumbre de la

presión acústica) dB(A)

3,0 3,0 3,0 3,0

LWA (potencia acústica) dB(A)

100 102 100 102

KWA (incertidumbre de la

potencia acústica) dB(A)

3,0 3,0 3,0 3,0

Valores totales de vibración (suma de vectores teniendo en cuenta los tres ejes) determinados de acuerdo con la norma EN60745:

Valor de la emisión de vibración a

amolado de superficie

h,AG

m/s²

8,5 8,0 8,0 7,0

Incertidumbre K =

m/s²

1,5 1,5 1,5 1,5

Valor de emisión de la vibración a

lijado de disco

h,DS

m/s²

3,5 ≤ 2,5 ≤ 2,5 –

Incertidumbre K =

m/s²

1,5 1,5 1,5 –

El nivel de emisión de vibración que figura en esta

hoja de información se ha medido de conformidad

con una prueba normalizada proporcionada en la

EN 60745 y puede utilizarse para comparar una

herramienta con otra. Puede usarse para una

evaluación preliminar de exposición.

ADVERTENCIA: El nivel de emisión

de vibración declarado representa

las principales aplicaciones de la

herramienta. Sin embargo, si se

utiliza la herramienta para distintas

aplicaciones, con accesorios diferentes

o mal mantenidos, la emisión de

vibración puede variar. Esto puede

aumentar considerablemente el nivel de

exposición durante el período total de

trabajo.

Una valoración del nivel de exposición

a la vibración debería tener en

cuenta también las veces en que la

herramienta está apagada o cuando

está en funcionamiento pero no

realizando ningún trabajo. Esto puede

reducir considerablemente el nivel de

exposición durante el periodo total de

trabajo.

Identifique medidas de seguridad

adicionales para proteger al operador de

los efectos de la vibración tales como:

ocuparse del mantenimiento de la

herramienta y los accesorios, mantener

las manos calientes y organizar los

patrones de trabajo.

Fusibles

Europa herramientas de 230 V 10 Amperios, en la red

Deﬁ niciones: Pautas de seguridad

Las definiciones que figuran a continuación

describen el grado de intensidad correspondiente

a cada término de alarma. Lea el manual y preste

atención a estos símbolos.

PELIGRO: Indica una situación

peligrosa inminente que, de no evitarse,

ocasionará la muerte o una lesión

grave.

ADVERTENCIA: Indica una situación

potencialmente peligrosa que, de no

evitarse, podría ocasionar la muerte o

una lesión grave.

ATENCIÓN: Indica una situación

potencialmente peligrosa que, de no

evitarse, puede ocasionar una lesión

de poca o modera gravedad.

AVISO: Indica una práctica no

relacionada con las lesiones

personales que, de no evitarse, puede

ocasionar daños materiales.

Indica riesgo de descarga eléctrica.

Indica riesgo de incendio.

ESPAÑOL

Declaración de conformidad CE

DIRECTRIZ DE LA MAQUINARIA

D28011/D28111/D28113/D28130/D28134/D28135/

D28139/D28141

DEWALT declara que los productos descritos bajo

Datos técnicos son conformes a las normas:

2006/42/CE, EN 60745-1, EN 60745-2-3.

Estos productos son conformes también a la

Directriz 2004/108/CE y 2011/65/UE. Si desea más

información, póngase en contacto con DEWALT en

la dirección indicada a continuación o bien consulte

la parte posterior de este manual.

El que suscribe es responsable de la compilación

del archivo técnico y realiza esta declaración en

representación de DEWALT.

Horst Grossmann

Vicepresidente de Ingeniería y Desarrollo de

Productos

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Alemania

01.12.2012

ADVERTENCIA: Para reducir el

riesgo de lesiones, lea el manual de

instrucciones.

Advertencias de seguridad generales

para herramientas eléctricas

¡ADVERTENCIA! Lea todas las

advertencias de seguridad y todas

las instrucciones. El incumplimiento

de las advertencias e instrucciones

podría provocar una descarga eléctrica,

un incendio y/o lesiones graves.

CONSERVE TODAS LAS ADVERTENCIAS E

INSTRUCCIONES PARA FUTURAS CONSULTAS

El término “herramienta eléctrica” que aparece en

las advertencias se refiere a la herramienta eléctrica

que funciona a través de la red eléctrica (con cable)

o a la herramienta eléctrica que funciona con batería

(sin cable).

1) SEGURIDAD EN EL ÁREA DE TRABAJO

a) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas en desorden u oscuras

pueden provocar accidentes.

b) No utilice herramientas eléctricas en

atmósferas explosivas, como ambientes

donde haya polvo, gases o líquidos

inflamables. Las herramientas eléctricas

originan chispas que pueden inflamar el

polvo o los gases.

c) Mantenga alejados a los niños y a las

personas que estén cerca mientras

utiliza una herramienta eléctrica. Las

distracciones pueden ocasionar que pierda el

control.

2) SEGURIDAD ELÉCTRICA

a) Los enchufes de las herramientas

eléctricas deben corresponderse con

la toma de corriente. No modifique

nunca el enchufe de ninguna forma. No

utilice ningún enchufe adaptador con

herramientas eléctricas conectadas

a tierra. Los enchufes no modificados y

las tomas de corriente correspondientes

reducirán el riesgo de descarga eléctrica.

b) Evite el contacto del cuerpo con

superficies conectadas a tierra como

tuberías, radiadores, cocinas económicas

y frigoríficos. Existe un mayor riesgo

de descarga eléctrica si tiene el cuerpo

conectado a tierra.

c) No exponga las herramientas eléctricas

a la lluvia ni a condiciones húmedas.

Si entra agua a una herramienta eléctrica

aumentará el riesgo de descarga eléctrica.

d) No someta el cable de alimentación

a presión innecesaria. No use nunca

el cable para transportar, tirar de la

herramienta eléctrica o desenchufarla.

Mantenga el cable alejado del calor,

aceite, bordes afilados y piezas en

movimiento. Los cables dañados o

enredados aumentan el riesgo de descarga

eléctrica.

e) Cuando esté utilizando una herramienta

eléctrica al aire libre, use un cable

alargador adecuado para uso en

exteriores. La utilización de un cable

adecuado para el uso en exteriores reduce el

riesgo de descarga eléctrica.

f) Si no puede evitar utilizar una herramienta

eléctrica en un lugar húmedo, use un

suministro protegido con un dispositivo

de corriente residual. El uso de un

dispositivo de corriente residual reduce el

riesgo de descarga eléctrica.

ESPAÑOL

3) SEGURIDAD PERSONAL

a) Manténgase alerta, esté atento a lo que

hace y use el sentido común cuando

utilice una herramienta eléctrica. No

maneje una herramienta eléctrica cuando

esté cansado o bajo los efectos de

drogas, medicamentos o alcohol. Un

momento de falta de atención cuando se

manejan las herramientas eléctricas puede

ocasionar lesiones personales graves.

b) Use un equipo protector personal. Utilice

siempre protección ocular. El uso del

equipo protector como mascarillas antipolvo,

calzado antideslizante, casco o protección

auditiva para condiciones apropiadas

reducirá las lesiones personales.

c) Evite la puesta en funcionamiento

involuntaria. Asegúrese de que el

interruptor esté en posición de apagado

antes de conectar con la fuente de

alimentación y/o la batería, de levantar o

transportar la herramienta. El transportar

herramientas eléctricas con el dedo puesto

en el interruptor o herramientas eléctricas

activadoras que tengan el interruptor

encendido puede provocar accidentes.

d) Saque toda llave de ajuste o llave inglesa

antes de encender la herramienta

eléctrica. Una llave inglesa u otra llave que

se deje puesta en una pieza en movimiento

de la herramienta eléctrica pueden ocasionar

lesiones personales.

e) No intente extender las manos

demasiado. Mantenga un apoyo firme

sobre el suelo y conserve el equilibrio

en todo momento. Esto permite un mejor

control de la herramienta eléctrica en

situaciones inesperadas.

f) Vístase debidamente. No se ponga ropa

suelta o joyas. Mantenga el pelo, la ropa

y los guantes alejados de las piezas

móviles. La ropa suelta, las joyas y el pelo

largo pueden quedar atrapados en las piezas

en movimiento.

g) Si se suministran dispositivos para la

conexión del equipo de extracción y

recogida de polvo, asegúrese de que

estén conectados y de que se usen

adecuadamente. El uso de equipo de

recogida de polvo puede reducir los riesgos

relacionados con el polvo.

4) USO Y CUIDADO DE LAS HERRAMIENTAS ELÉCTRICAS

a) No fuerce la herramienta eléctrica. Use

la herramienta eléctrica correcta para su

trabajo. La herramienta eléctrica correcta

funcionará mejor y con mayor seguridad si

se utiliza de acuerdo con sus características

técnicas.

b) No utilice la herramienta eléctrica si no

puede encenderse y apagarse con el

interruptor. Toda herramienta eléctrica que

no pueda controlarse con el interruptor es

peligrosa y debe ser reparada.

c) Desconecte el enchufe de la fuente

de alimentación y/o la batería de la

herramienta eléctrica antes de realizar

ajustes, cambiar accesorios o guardar las

herramientas eléctricas. Dichas medidas

de seguridad preventivas reducen el riesgo

de poner en marcha la herramienta eléctrica

accidentalmente.

d) Guarde las herramientas eléctricas que

no esté utilizando fuera del alcance de

los niños y no permita que utilicen la

herramienta eléctrica las personas que no

estén familiarizadas con ella o con estas

instrucciones. Las herramientas eléctricas

son peligrosas en manos de personas no

capacitadas.

e) Ocúpese del mantenimiento de las

herramientas eléctricas. Compruebe

si hay desalineación o bloqueo de las

piezas en movimiento, rotura de piezas

y otras condiciones que puedan afectar

el funcionamiento de la herramienta

eléctrica. Si la herramienta eléctrica está

dañada, llévela para que sea reparada

antes de utilizarla. Se ocasionan muchos

accidentes por el mal mantenimiento de las

herramientas eléctricas.

f) Mantenga las herramientas para cortar

afiladas y limpias. Hay menos probabilidad

de que las herramientas para cortar con

bordes afilados se bloqueen y son más

fáciles de controlar.

g) Use la herramienta eléctrica, los

accesorios y las brocas de la herramienta

etc., conforme a estas instrucciones

teniendo en cuenta las condiciones de

trabajo y el trabajo que vaya a realizarse.

El uso de la herramienta eléctrica para

operaciones que no sean las previstas puede

ocasionar una situación peligrosa.

5) SERVICIO

a) Lleve su herramienta eléctrica para que

sea reparada por una persona cualificada

para realizar las reparaciones que use

sólo piezas de recambio idénticas. Así se

asegurará que se mantenga la seguridad de

la herramienta eléctrica.

ESPAÑOL

NORMAS DE SEGURIDAD

ESPECÍFICAS ADICIONALES

Instrucciones de seguridad para

todas las operaciones

a) Esta herramienta eléctrica está diseñada

para funcionar como amoladora, lijadora,

escobilla de alambre o herramienta de

corte. Lea todas las advertencias de

seguridad, instrucciones, ilustraciones

y especificaciones provistas con esta

herramienta eléctrica. El incumplimiento de

las instrucciones que se indican a continuación

podría provocar una descarga eléctrica, un

incendio y/o lesiones graves.

b) Se recomienda no efectuar operaciones

de pulido y lijado (D28141) con esta

herramienta eléctrica. Su uso para

operaciones para las que la herramienta no

ha sido diseñada puede ocasionar peligro y

lesiones personales.

c) No utilizar accesorios que no estén

diseñados y recomendados específicamente

por el fabricante de la herramienta. El

hecho de que el accesorio pueda acoplarse

a la herramienta eléctrica no garantiza un

funcionamiento sin riesgos.

d) La velocidad prevista del accesorio debe ser

como mínimo igual a la velocidad máxima

marcada en la herramienta eléctrica. Los

accesorios que funcionen más rápido que su

velocidad prevista pueden romperse y salir

volando.

e) El diámetro externo y el grosor del accesorio

deben estar dentro de la capacidad de su

herramienta eléctrica. Los accesorios de

tamaño incorrecto no pueden protegerse o

controlarse adecuadamente.

f) El tamaño del eje de las muelas, las

bridas, platos portadiscos o cualquier otro

accesorio debe acoplarse bien al eje de la

herramienta eléctrica. Los accesorios con

agujeros para el eje que no se corresponden

con las piezas de montaje de la herramienta

eléctrica se desequilibrarán, vibrarán

excesivamente y pueden causar pérdida de

control.

g) No utilice un accesorio dañado. Antes

de cada uso inspeccione el accesorio,

como por ejemplo la muela abrasiva, para

verificar si tiene muescas o grietas, el plato

portadiscos para verificar si tiene grietas

o roturas o si está muy desgastado, la

escobilla de alambre para comprobar si

tiene alambres sueltos o agrietados. Si se

cae la herramienta eléctrica o un accesorio,

inspecciónelos para comprobar si están

dañados o instale un accesorio no dañado.

Después de inspeccionar e instalar un

accesorio, colóquense usted y las personas

presentes alejados del plano del accesorio

en movimiento y ponga la herramienta

eléctrica en funcionamiento a la velocidad

sin carga máxima durante un minuto. Los

accesorios dañados normalmente se romperán

durante este periodo de prueba.

h) Póngase un equipo de protección personal.

Dependiendo de la aplicación, use un

protector facial y gafas protectoras. Si

corresponde, póngase una mascarilla

antipolvo, protectores para el oído, guantes

y un delantal de trabajo que pueda detener

pequeños fragmentos abrasivos o de la

pieza de trabajo. La protección ocular debe

poder detener las partículas volantes que se

producen con varias operaciones. La mascarilla

antipolvo o el respirador deben poder filtrar las

partículas generadas por la operación que esté

realizando. La exposición prolongada al ruido

de intensidad elevada puede causar pérdida

auditiva.

i) Mantenga a las personas que estén cerca

a una distancia de seguridad del área de

trabajo. Todos los que entren al área de

trabajo deben llevar puesto un equipo de

protección personal. Los fragmentos de una

pieza de trabajo o de un accesorio roto pueden

salir volando y ocasionar una lesión mas allá del

área inmediata de operación.

j) Sostenga la herramienta eléctrica sólo

en superficies de agarre aisladas cuando

realice una operación en la cual el accesorio

para cortar pudiera entrar en contacto con

instalaciones eléctricas ocultas o su propio

cable. El contacto de los accesorios de corte

con un cable cargado, puede cargar las partes

metálicas expuestas de la herramienta eléctrica

y producir una descarga eléctrica al operador.

k) Coloque el cable lejos del accesorio

giratorio. Si pierde el control, el cable puede

cortarse o engancharse y puede arrastrar a la

mano o el brazo hacia el accesorio giratorio.

l) No deje nunca a un lado la herramienta

eléctrica hasta que el accesorio se haya

parado por completo. El accesorio giratorio

puede agarrarse a la superficie y hacer que

usted pierda el control de la herramienta.

ESPAÑOL

m) No ponga en funcionamiento la herramienta

eléctrica mientras la transporte a su lado. El

contacto accidental con el accesorio giratorio

podría hacer que se enganche la ropa y que el

accesorio toque su cuerpo.

n) Limpie periódicamente los orificios de

ventilación de la herramienta eléctrica. El

ventilador del motor atraerá el polvo dentro de

la caja protectora y la acumulación excesiva

del metal en polvo puede ocasionar riesgos

eléctricos.

o) No utilice la herramienta eléctrica cerca de

materiales inflamables. Las chispas podrían

prender fuego a estos materiales.

p) No utilice accesorios que requieran

líquidos refrigerantes. El utilizar agua u

otros refrigerantes líquidos puede ocasionar

electrocución o descarga.

INSTRUCCIONES DE SEGURIDAD

ADICIONALES PARA TODAS LAS

OPERACIONES

Causas y prevención de rebote por

parte del operador

El rebote es una reacción repentina al quedar

enganchados o atrapados una muela, plato

portadiscos, cepillo u otro accesorio en movimiento.

Al engancharse o quedar presionado un accesorio

en movimiento, este se detiene rápidamente y a su

vez causa que la herramienta eléctrica no controlada

quede forzada en dirección opuesta a la rotación del

accesorio en el punto del trabado.

Por ejemplo, si una muela abrasiva se engancha o

queda presionada por la pieza de trabajo, el borde

de la muela que entra en el punto de presión puede

incrustarse en la superficie del material ocasionando

que la muela se salga o se trabe. La muela puede

saltar hacia el operador o lejos de él, dependiendo

de la dirección del movimiento de la muela en el

punto de presión. Las muelas abrasivas pueden

también romperse en estas condiciones.

El rebote es el resultado del mal uso de la

herramienta o de procedimientos o condiciones

de operación incorrectos y puede ser evitado si se

toman las precauciones debidas, enumeradas a

continuación:

a) Sujete firmemente la herramienta eléctrica

y sitúe el cuerpo y el brazo de manera

que pueda resistir la fuerza del rebote.

Para un máximo control del rebote o

reacción del par motor durante la puesta

en funcionamiento utilice siempre la

empuñadura auxiliar, si la hubiera. El

operador puede controlar la reacción del par

motor o la fuerza del rebote, si se toman las

precauciones adecuadas.

b) No ponga nunca la mano cerca del

accesorio en movimiento. El accesorio puede

rebotarle en la mano.

c) No se sitúe en el área hacia donde vaya a

moverse la herramienta eléctrica si ocurre

un rebote. El rebote impulsará a la herramienta

en la dirección opuesta al movimiento de la

muela en el momento del enganche.

d) Tenga especial cuidado cuando trabaje

esquinas, bordes afilados, etc. Evite hacer

rebotar o enganchar el accesorio. Las

esquinas, los bordes afilados o los rebotes

tienen tendencia a enganchar el accesorio en

movimiento y ocasionar pérdida de control o

tensión de retroceso.

e) No acople una hoja de tallado de madera

de sierra de cadena o una hoja de sierra

dentada. Dichas hojas ocasionan frecuentes

rebotes y pérdida de control.

Advertencias de seguridad

especíﬁ cas para operaciones de

amolado y corte abrasivo

a) Utilice sólo tipos de muela que estén

recomendados para su herramienta eléctrica

y el protector específico diseñado para la

muela seleccionada. Las muelas para las que

la herramienta eléctrica no ha sido diseñada no

pueden protegerse adecuadamente y no son

seguras.

b) El protector debe estar unido a la

herramienta eléctrica de forma segura y

posicionado para una seguridad máxima,

de manera que quede expuesta la menor

cantidad de muela hacia el operador. El

protector ayuda a proteger al operador de

fragmentos de muela rotos y del contacto

accidental con la rueda y las chispas que

podrían incendiar la ropa.

c) Las muelas deben utilizarse únicamente

para las aplicaciones recomendadas. Por

ejemplo: no amole con el lado de una muela

de corte. Las muelas de corte abrasivo están

previstas para el amolado periférico, y si se

aplican fuerzas laterales a estas muelas pueden

provocar que se rompan.

d) Use siempre bridas de muela no dañadas

que sean del tamaño y forma correctos

para la muela seleccionada. Las bridas de

muela apropiadas sirven de soporte para la

ESPAÑOL

muela, reduciendo así la posibilidad de rotura

de la misma. Las bridas de las muelas de corte

pueden ser diferentes de las bridas de las

muelas para amolado.

e) No utilice muelas desgastadas de

herramientas eléctricas más grandes. Una

muela diseñada para una herramienta eléctrica

más grande no es adecuada para la mayor

velocidad de una herramienta más pequeña y

puede explotar.

Advertencias de seguridad

adicionales para operaciones de

corte abrasivo

a) No “atasque” la muela de corte ni aplique

excesiva presión. No intente hacer un

corte de profundidad excesiva. El ejercer

demasiada presión sobre la muela aumenta la

carga y la susceptibilidad de giro o bloqueo de

la muela en el corte y la posibilidad de rebote o

rotura de la muela.

b) No posicione su cuerpo alineado con

respecto a la muela en movimiento ni detrás

de ella. Cuando la muela, en el punto de

operaciones, se aleje de su cuerpo, el posible

rebote puede propulsar la muela en movimiento

y la herramienta eléctrica directamente hacia

usted.

c) Cuando la muela esté bloqueada o cuando

interrumpa un corte por cualquier razón,

apague la herramienta eléctrica y sujétela

sin moverse hasta que la muela se pare por

completo. No intente nunca sacar del corte

la muela de corte mientras la muela esté en

movimiento, de lo contrario puede ocurrir un

rebote. Investigue y tome medidas correctivas

para eliminar la causa del trabado de la muela.

d) No vuelva a empezar la operación de corte

en la pieza de trabajo. Deje que la muela

alcance la velocidad máxima y vuelva a

introducirla en el corte con cuidado. La

muela puede bloquearse, saltar o rebotar si

la herramienta eléctrica vuelve a ponerse en

marcha en la pieza de trabajo.

e) Apoye los paneles o cualquier pieza de

trabajo de tamaño grande para minimizar el

riesgo de presión o rebote de la muela. Las

piezas de trabajo grandes tienden a hundirse

por su propio peso. Se deben colocar soportes

bajo la pieza de trabajo cerca de la línea de

corte y cerca del borde de la pieza de trabajo

en ambos lados de la muela.

f) Tenga mucho cuidado cuando realice

“cortes de cavidad” en paredes existentes

u otras zonas ciegas. La muela protuberante

puede cortar las tuberías de gas o de agua, la

instalación eléctrica o los objetos que puedan

ocasionar un rebote.

Advertencias de seguridad

especíﬁ cas para operaciones de

lijado

a) No utilice papel de disco de lijado de

un tamaño excesivamente grande. Siga

las recomendaciones del fabricante al

seleccionar el papel de lijado. El papel de

lijado grande que sobresalga del disco de

lijado presenta un riesgo de laceración y puede

ocasionar el enganche o rotura del disco o un

rebote.

Advertencias de seguridad

especíﬁ cas para operaciones de

cepillado con escobilla de alambre

a) Tenga en cuenta que se desprenden

cerdas de alambre de la escobilla incluso

durante el funcionamiento normal. No

ejerza demasiada presión en los alambres

aplicando una carga excesiva a la escobilla.

Las cerdas de alambre pueden penetrar

fácilmente la ropa ligera o la piel.

b) Si se recomienda el uso de un protector

para el cepillado con escobilla de alambre,

no permita que haya interferencias de

la rueda o escobilla de alambre con el

protector. La rueda o escobilla de alambre

puede expandirse en diámetro debido al trabajo

y a las fuerzas centrífugas.

Información adicional de seguridad

• La instalación por rosca de accesorios debe

coincidir con la rosca del eje de la amoladora.

Para los accesorios instalados por pestañas,

el orificio del eje del accesorio debe adaptarse

al diámetro de la pestaña. Los accesorios que

no se corresponden con las piezas de montaje

de la herramienta eléctrica se desequilibrarán,

vibrarán excesivamente y pueden causar

pérdida de control.

• La superficie de molido de las ruedas centrales

bajadas debe instalarse bajo el plano del

borde del protector. Una rueda instalada

incorrectamente que se proyecta fuera del

plano del borde del protector no puede

protegerse correctamente.

ESPAÑOL

Riesgos residuales

A pesar del cumplimiento de las normas de

seguridad pertinentes y del uso de dispositivos de

seguridad, existen determinados riesgos residuales

que no pueden evitarse. Los riesgos son los

siguientes:

– Deterioro auditivo

– Riesgo de lesión personal debido a partículas

volantes.

– Riesgo de quemaduras debido a los accesorios

que se calientan durante el funcionamiento.

– Riesgo de lesión personal debido al uso

prolongado.

– Riesgo de polvo de sustancias peligrosas.

Marcas sobre la herramienta

En la herramienta se muestran los siguientes

pictogramas:

Antes de usarse, lea el manual de

instrucciones.

Póngase protección para el oído.

Póngase protección para los ojos.

POSICIÓN DEL CÓDIGO DE FECHA (FIG. 1)

El Código de fecha (p), que contiene también el año

de fabricación, viene impreso en la caja protectora.

Ejemplo: 2013 XX XX

Año de fabricación

Contenido del embalaje

El embalaje contiene:

1 Amoladora angular

1 Barra de protección (Tipo 27)

1 Empuñadura lateral

1 Conjunto de bridas

1 Llave de dos clavijas

1 Caja de herramientas (sólo para los modelos K)

1 Manual de instrucciones

1 Dibujo despiezado

• Compruebe si la herramienta, piezas o

accesorios han sufrido algún desperfecto

durante el transporte.

• Tómese el tiempo necesario para leer

detenidamente y comprender este manual

antes de utilizar la herramienta.

Descripción (ﬁ g. 1)

ADVERTENCIA: Jamás altere la

herramienta eléctrica ni ninguna de sus

piezas. Podrían producirse lesiones

personales o daños.

a. Interruptor de encendido/apagado

b. Bloqueo del eje

c. Barra de protección

d. Empuñadura lateral

USO PREVISTO

Las amoladoras angulares de gran capacidad

D28011/D28111/D28113/D28130/D28134/

D28135/D28139/D28141 han sido diseñadas

para aplicaciones de pulido, corte y lijado (salvo la

D28141) profesionales.

NO utilizar las ruedas para amolar que no sean

ruedas de disco abombado y disco de aletas.

NO deben usarse en condiciones húmedas ni en

presencia de líquidos o gases inflamables.

Estas amoladoras angulares de gran capacidad son

herramientas eléctricas profesionales.

NO permita que los niños toquen la herramienta. El

uso de esta herramienta por parte de operadores

inexpertos requiere supervisión.

• Este producto no ha sido diseñado para ser

utilizado por personas (incluyendo los niños)

que posean discapacidades físicas, sensoriales

o mentales, o que carezcan de la experiencia,

conocimiento o destrezas necesarias a menos

que estén supervisadas por una persona que

se haga responsable de su seguridad. No

deberá dejar nunca que los niños jueguen solos

con este producto.

Empuñadura lateral anti-vibraciones

D28113/D28130/D28135/D28141

La empuñadura lateral anti-vibraciones ofrece mayor

comodidad al absorber las vibraciones ocasionadas

por la herramienta.

Protector sin llave

D28113/D28130/D28134/D28135/D28141

El protector sin llave permite un ajuste rápido

durante la aplicación para mejorar la versatilidad de

la aplicación.

ESPAÑOL

Sistema de expulsión de polvo

(ﬁ g. 1)

D28113/D28130/D28134/D28135/D28141

El sistema de expulsión de polvo (e) evita la

acumulación de polvo alrededor del protector y del

orificio de admisión del motor y minimiza la cantidad

de polvo que entra en la carcasa protectora del

motor.

Seguridad eléctrica

El motor eléctrico está concebido para un

solo voltaje. Compruebe siempre que el voltaje

suministrado corresponda al indicado en la placa de

características.

Su herramienta DEWALT tiene doble

aislamiento conforme a la norma

EN 60745, por lo que no se requiere

conexión a tierra.

Si el cable de suministro está dañado, debe

reemplazarse por un cable especialmente preparado

disponible a través de la organización de servicios

de DEWALT.

Uso de un alargador

En caso de que sea necesario utilizar un alargador,

use uno de 3 conductores aprobado y apto para

la potencia de esta herramienta (véanse los Datos

técnicos). El tamaño mínimo del conductor es

1,5 mm2; la longitud máxima es 30 m.

Si utiliza un carrete de cable, desenrolle siempre el

cable completamente.

MONTAJE Y AJUSTES

ADVERTENCIA: Para disminuir

el riesgo de lesiones personales

graves, apague la herramienta

y desconéctela de la fuente de

alimentación antes de realizar

ajuste alguno o de poner o quitar

acoplamientos o accesorios. Antes

de volver a conectar la herramienta,

apriete y suelte el interruptor de puesta

en marcha para comprobar que la

herramienta esté apagada. La puesta

en marcha accidental puede causar

lesiones.

Montaje de la empuñadura lateral

(ﬁ g. 1, 6)

ADVERTENCIA: Antes de utilizar

la herramienta, compruebe que la

empuñadura esté bien apretada.

ADVERTENCIA: El asa lateral deberá

utilizarse siempre para mantener el

control de la herramienta en todo

momento.

Atornille bien la empuñadura lateral (d) en uno de los

orificios (f) a cada lado de la caja de cambio.

Montaje y extracción del protector

(ﬁ g. 2)

ADVERTENCIA: Para disminuir

el riesgo de lesiones personales

graves, apague la herramienta

y desconéctela de la fuente de

alimentación antes de realizar

ajuste alguno o de poner o quitar

acoplamientos o accesorios. Antes

de volver a conectar la herramienta,

apriete y suelte el interruptor de puesta

en marcha para comprobar que la

herramienta esté apagada. La puesta

en marcha accidental puede causar

lesiones.

ATENCIÓN: Deben usarse protectores

con esta amoladora.

Cuando utilice la amoladora D28011, D28111,

D28113, D28130, D28134, D28135, D28139

o D28141 con una rueda abrasiva protegida

para cortar metal o mampostería DEBE usarse

un protector Tipo 1. Los protectores Tipo 1

pueden obtenerse por un precio adicional de los

distribuidores de DEWALT.

NOTA: Consulte la Tabla de accesorios de

amolado y corte al final de esta sección que

muestra otros accesorios que pueden utilizarse con

estas amoladoras.

BARRA CON TORNILLO DE FIJACIÓN (FIG. 2)

D28011/D28111/D28139

1. Coloque la amoladora angular sobre una mesa,

con el eje (o) hacia arriba.

2. Alinee los salientes (k) con las muescas (l).

3. Apriete el protector (c) hacia abajo y gírelo hasta

la posición necesaria.

4. Apriete bien el tornillo (m).

5. Para sacar el protector, afloje el tornillo.

ATENCIÓN: Si el protector no puede

apretarse ajustando el tornillo, no utilice

la herramienta. Para reducir el riesgo de

lesión personal, lleve la herramienta y el

protector a un centro de servicio para

que sea reparado o cambiado.

ESPAÑOL

FUNCIONAMIENTO

Instrucciones de uso

ADVERTENCIA: Respete siempre las

instrucciones de seguridad y las normas

aplicables.

ADVERTENCIA: Para disminuir

el riesgo de lesiones personales

graves, apague la herramienta

y desconéctela de la fuente de

alimentación antes de realizar

ajuste alguno o de poner o quitar

acoplamientos o accesorios. Antes

de volver a conectar la herramienta,

apriete y suelte el interruptor de puesta

en marcha para comprobar que la

herramienta esté apagada.

ADVERTENCIA:

• Compruebe que todos los materiales

que vayan a ser amolados estén bien

fijos en su sitio.

• Utilice fijaciones o un torno para

sostener y apoyar la pieza de trabajo

en una plataforma estable. Es

importante fijar y soportar la pieza de

trabajo con seguridad para evitar el

movimiento de la pieza de trabajo y

perder el control. El movimiento de

la pieza de trabajo o la pérdida de

control pueden crear peligros y daños

personales graves.

• Sujete la pieza de trabajo. Las piezas

sujetas con dispositivos de sujeción

o con un tornillo de banco quedan

mejor bloqueadas que a mano.

• Apoye los paneles o cualquier otra

pieza de trabajo de tamaño grande

para minimizar el riesgo de presión

o rebote de la muela. Las piezas de

trabajo grandes tienden a hundirse

por su propio peso. Se deben colocar

soportes bajo la pieza de trabajo

cerca de la línea de corte y cerca del

borde de la pieza de trabajo en ambos

lados de la muela.

• Lleve siempre los guantes de

protección habituales cuando opere

con esta herramienta.

• La caja de engranajes alcanzará

temperaturas muy altas durante el

uso.

• Aplique sólo una presión suave a la

herramienta. No ejerza presión lateral

en el disco.

• Evite las sobrecargas. Si la

herramienta se calienta, hágala

funcionar unos minutos en vacío.

No tocar los accesorios hasta que

se enfríen. Los discos alcanza una

temperatura elevada durante el uso.

• No utilice reductores ni adaptadores

para adaptar el orificio de un disco

demasiado ancho para la máquina.

• No utilice nunca la herramienta sin

colocar la protección.

• La herramienta no está diseñada para

ser usada con copa de desbaste.

• No use herramientas eléctricas con

soportes para corte.

• No use complementos de papel con

productos abrasivos aglutinados.

• Tenga cuidado, ya que la rueda sigue

girando tras apagar las herramientas.

Posición adecuada de las manos

(ﬁ g. 1)

ADVERTENCIA: Para reducir el

riesgo de lesión personal grave, tenga

SIEMPRE las manos en una posición

adecuada como se muestra.

ADVERTENCIA: Para reducir el

riesgo de lesión personal grave, sujete

SIEMPRE bien en caso de que haya

una reacción repentina.

Para tener una posición adecuada de las manos,

ponga una mano en la empuñadura lateral (d) y

la otra en el cuerpo de la herramienta, como se

muestra en la figura 1.

Encendido y apagado (ﬁ g. 1)

ADVERTENCIA: No apague ni encienda

la herramienta cuando esté bajo carga

1. Para encender la herramienta, pulse el

interruptor de encendido/apagado (a).

2. Para un funcionamiento continuo, pulse el

interruptor completamente hacia delante.

3. Para detener la herramienta, suelte el

interruptor. Para detener la herramienta en

funcionamiento continuo, vuelva a retroceder el

interruptor.

ESPAÑOL

Bloqueo del eje (ﬁ g. 1)

El bloqueo del eje (b) sirve para evitar que el eje

gire cuando se instalen o saquen muelas. Utilice

el bloqueo del eje sólo cuando la herramienta esté

apagada, desenchufada del suministro eléctrico y se

haya parado por completo.

AVISO: Para reducir el riesgo de daño

a la herramienta, no engrane el bloqueo

del eje mientras la herramienta esté en

funcionamiento. Se ocasionará daño

a la herramienta y el accesorio puesto

puede salirse resultando posiblemente

en una lesión.

Para engranar el bloqueo, apriete el botón del

bloqueo del eje y gire el eje hasta que no pueda

girarlo más.

Aplicaciones de metal

Cuando utilice la herramienta en aplicaciones de

metal, asegúrese de que se haya insertado un

dispositivo de corriente residual (DCR) para evitar los

riesgos residuales causados por las virutas de metal.

Si el DCR corta el suministro eléctrico, lleve la

herramienta a un agente de reparaciones autorizado

de DEWALT.

ADVERTENCIA: En condiciones de

trabajo extremas, el polvo conductor

puede acumularse dentro de la caja

protectora de la máquina cuando se

trabaja con metal. Esto puede dar

como resultado que el aislamiento

protector de la máquina se degrade

y se produzca un riesgo potencial de

descarga eléctrica.

Para evitar la acumulación de virutas de metal

dentro de la máquina, recomendamos limpiar las

ranuras de ventilación a diario. Consulte la sección

Mantenimiento.

Uso de discos de aletas

ADVERTENCIA: Acumulación de

polvo metálico. El uso extensivo de

discos de aletas en las aplicaciones

de metal puede resultar en un mayor

potencial de descarga eléctrica. Para

reducir el riesgo, introduzca un DCR

antes de usarlos y limpie las ranuras

de ventilación a diario soplando en

ellas aire comprimido seco según las

instrucciones de mantenimiento que se

indican más abajo.

Corte de metal

Para cortar con abrasivos aglomerados, usar

siempre la protección de tipo 1.

Al cortar, trabaje avanzando con moderación, según

el material que deba cortar. No ejercite ninguna

presión en la muela de corte, no incline ni haga

oscilar la máquina.

No reduzca la velocidad de funcionamiento de las

muelas de corte aplicando ninguna presión lateral.

Las máquina debe trabajar siempre con el

movimiento abrasivo hacia arriba. En caso contrario,

existe el peligro de que sea expulsada sin control

fuera del corte.

Cuando corte perfiles y barras cuadradas, le

conviene empezar con las secciones transversales

más pequeñas.

Desbastado

No use nunca una muela de corte para

desbastar.

Los mejores resultados de desbastado se consiguen

cuando se configura la máquina en un ángulo de

30° a 40°. Hacer avanzar y retroceder la máquina

ejercitando una moderada presión. De esta manera,

la pieza de trabajo no se calentará demasiado, no

se descolorará ni se formarán surcos.

Cortar piedra

La máquina se debe utilizar solo para corte en

seco.

Para corta piedra es mejor utilizar un discos de corte

diamantado.

Póngase una mascarilla de protección contra el

polvo cada vez que se utilice la máquina.

Consejos de trabajo

Tenga cuidado cuando haga ranuras en muros

estructurales.

Las ranuras en muros estructurales están

sujetas a las normas específicas del país de uso.

Estas normas deberán cumplirse en todas las

circunstancias.

Antes de empezar a trabajar, consulte al ingeniero

responsable de la estructura, el arquitecto o el

supervisor de construcción.

MANTENIMIENTO

Su herramienta eléctrica DEWALT ha sido

diseñada para funcionar mucho tiempo con un

mínimo de mantenimiento. Que siga funcionando

satisfactoriamente depende del buen cuidado de la

herramienta y de su limpieza periódica.

ESPAÑOL

ADVERTENCIA: Para disminuir

el riesgo de lesiones personales

graves, apague la herramienta

y desconéctela de la fuente de

alimentación antes de realizar

ajuste alguno o de poner o quitar

acoplamientos o accesorios. Antes

de volver a conectar la herramienta,

apriete y suelte el interruptor de puesta

en marcha para comprobar que la

herramienta esté apagada. La puesta

en marcha accidental puede causar

lesiones.

Escobillas desmontables

El motor se parará automáticamente para indicar

que las escobillas de carbón están casi desgastadas

y que es necesario hacerle el mantenimiento a la

herramienta. Las escobillas de carbón no pueden

ser reparadas por el usuario. Lleve la herramienta a

un agente de reparaciones autorizado de DEWALT.

Lubricación

Su herramienta eléctrica no requiere lubricación

adicional.

Limpieza

ADVERTENCIA: Elimine con aire seco

la suciedad y el polvo de la carcasa

principal tan pronto como se advierta su

acumulación en las rejillas de ventilación

o en sus proximidades. Cuando lleve

a cabo este procedimiento póngase

una protección ocular aprobada y una

mascarilla antipolvo aprobada.

ADVERTENCIA: Jamás use disolventes

u otros productos químicos fuertes para

limpiar las piezas no metálicas de la

herramienta. Dichos productos químicos

pueden debilitar los materiales con los

que están construidas estas piezas. Use

un paño humedecido únicamente con

agua y jabón suave. Jamás permita que

le entre líquido alguno a la herramienta

ni sumerja ninguna parte de la misma

en líquido.

Accesorios opcionales

ADVERTENCIA: Dado que

los accesorios que no sean los

suministrados por DEWALT no han

sido sometidos a pruebas con este

producto, el uso de tales accesorios

con esta herramienta podría ser

peligroso. Para disminuir el riesgo

de lesiones, con este producto se

deben usar exclusivamente accesorios

recomendados por DEWALT.

Consulte a su proveedor si desea información más

detallada sobre los accesorios apropiados.

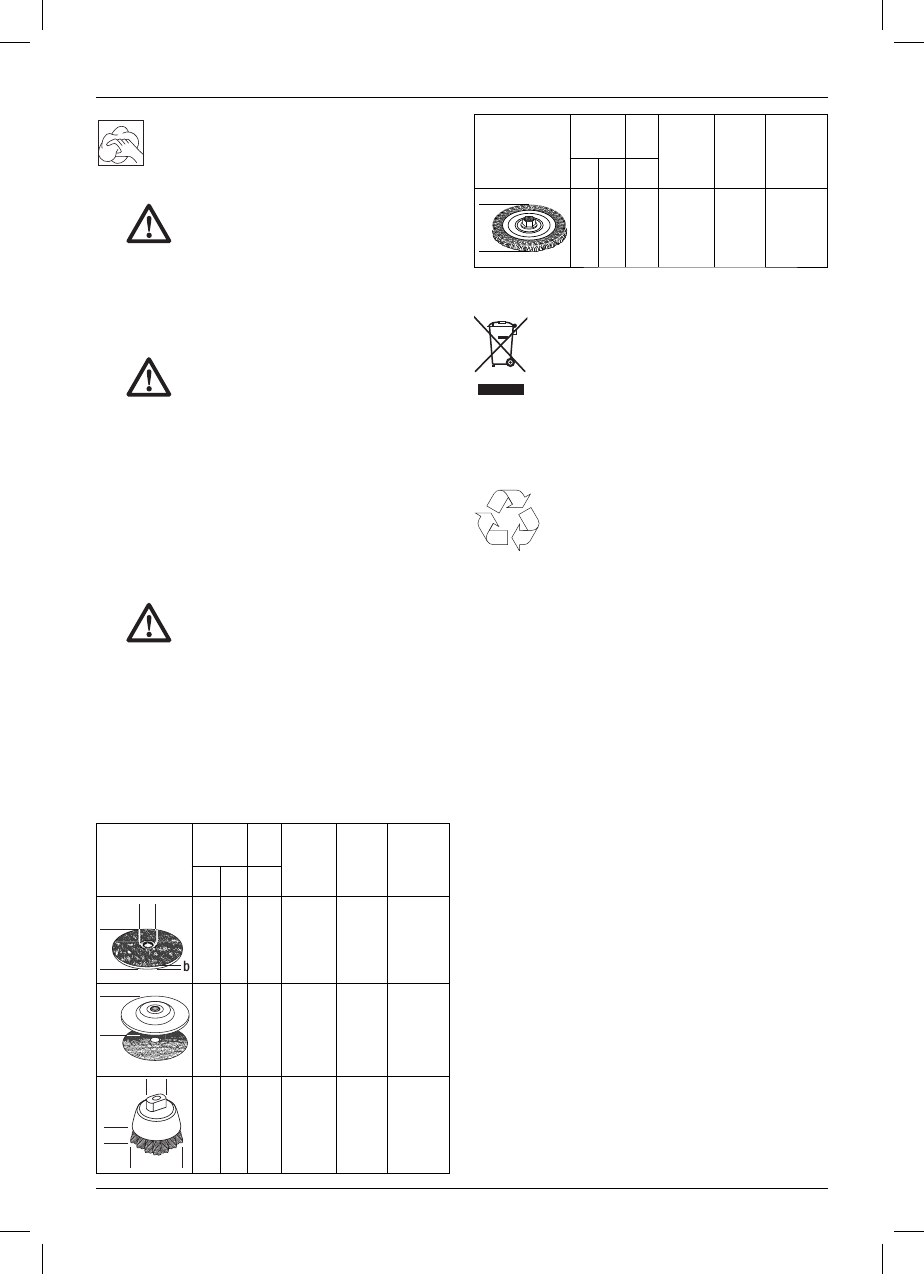

MESA DE ACCESORIOS

Max.

[mm]

Mín.

rotación

[mín.-1]

Velocidad

periférica

[m/s]

Longitud

agujero

roscado

[mm]

Db d

115 6

22,23

11000

80 -

125 6

22,23

11000

150 6

22,23

9000

D115

11000

80 -

125 11000

150 9000

b75 30 M14 11000 45 18,0

115 12 M14 11000

80 18,0

125 12 M14 11000

150 12 M14 9000

Proteger el medio ambiente

Recogida selectiva. Este producto no

debe desecharse con los residuos

domésticos normales.

Si un día descubre que tiene que cambiar su

producto DEWALT, o ya no le sirve, no lo deseche

con los desechos domésticos. Saque el producto

para la recogida selectiva.

ESPAÑOL

La recogida selectiva de productos

usados y embalaje permite que los

materiales sean reciclados y utilizados

de nuevo. La reutilización de los

materiales reciclados ayuda a prevenir la

contaminación ambiental y reduce

la demanda de las materias primas.

Los reglamentos locales pueden proporcionar la

recogida selectiva de productos eléctricos del hogar

en sitios de desechos municipales o por el minorista

cuando usted compre un producto nuevo.

DEWALT proporciona una instalación para la

recogida y reciclaje de los productos DEWALT una

vez que hayan llegado al final de su vida útil. Para

aprovechar este servicio devuelva su producto a un

agente de reparaciones autorizado, que lo recogerá

en nuestro nombre.

Puede comprobar dónde se encuentra su agente

de reparaciones más cercano contactando con la

oficina DEWALT de su zona en la dirección indicada

en este manual. También puede obtener una lista de

agentes de reparaciones autorizados de DEWALT y

todos los detalles de nuestro servicio después de la

venta en Internet en www.2helpU.com.

ESPAÑOL

GARANTÍA

DEWALT tiene plena confianza en la calidad

de sus productos y ofrece una excepcional

garantía para los usuarios profesionales del

producto. Esta declaración de garantía es

adicional a sus derechos contractuales como

usuario profesional y a sus derechos legales

como usuario particular no profesional

y no perjudica de ningún modo dichos

derechos. La garantía es válida dentro de

los territorios de los Estados Miembros de la

Unión Europea y del Área de Libre Comercio

Europea.

• 30 DÍAS DE SATISFACCIÓN GARANTIZADA •

Si no está completamente satisfecho con

el funcionamiento de su producto DEWALT,

sólo tiene que devolverlo al punto de compra

en un plazo de 30 días y le propondremos un

cambio por una herramienta más adecuada.

En producto deberá estar completo, tal y

como se compró, y deberá presentarse un

justificante de compra. Quedan excluidas las

piezas de repuesto y accesorios, a menos

que presenten algún fallo cubierto por la

garantía.

• CONTRATO DE MANTENIMIENTO GRATIS

POR UN AÑO •

Si necesita una operación de mantenimiento

o de servicio para su herramienta de

DEWALT, durante los 12 meses siguientes

a su compra, podrá solicitar dicho servicio

gratuitamente. Se llevará gratuitamente a

un agente de reparación autorizado por

DEWALT. Debe presentarse la prueba de

compra. Incluye mano de obra. Excluye los

accesorios y las piezas de repuesto a menos

que hayan fallado bajo garantía.

• GARANTÍA COMPLETA DE UN AÑO •

Si su producto DEWALT resulta defectuoso

debido a fallos de materiales o de fabricación

en un plazo de 12 meses a partir de la

fecha de compra, DEWALT le garantiza la

sustitución de todas las piezas defectuosas

de forma gratuita, o a nuestra entera

discreción, la sustitución de toda la unidad

gratuitamente, siempre y cuando:

• El producto no se haya utilizado mal;

• El producto se haya sometido a un

desgaste lógico y normal;

• No se hayan intentado hacer

reparaciones por personas no

autorizadas;

• Se presente prueba de compra;

• El producto se devuelva completo con

todos los componentes originales.

Si desea presentar una reclamación,

póngase en contacto con su distribuidor o

compruebe su agente de reparación más

cercano de DEWALT en el catálogo de

DEWALT o póngase en contacto con su

oficina de DEWALT en la dirección indicada

en el presente manual. Puede obtener una

lista de agentes de reparaciones autorizados

de DEWALT y todos los detalles de nuestro

servicio después de la venta en Internet en:

www.2helpU.com.

ESPAÑOL

TABLA DE ACCESORIOS DE AMOLADO

Tipo de protector Accesorio Descripción Cómo colocar la amoladora

PROTECTOR

TIPO 27

Disco de

amolado

abombado

Protector Tipo 27

Brida de soporte

Muela abombada Tipo 27

Tuerca de presión roscada

Rueda de

aletas

Ruedas de

alambre

Ruedas de

alambre con

tuerca roscada

Protector Tipo 27

Rueda de alambre

Copa de

alambre con

tuerca roscada

Protector Tipo 27

Escobilla de alambre

Plato

portadiscos/

hoja de lijado

Protector Tipo 27

Plato portadiscos de goma

Disco de lijado

Tuerca de presión roscada

ESPAÑOL

TABLA DE ACCESORIOS DE AMOLADO (cont.)

Tipo de protector Accesorio Descripción Cómo colocar la amoladora

PROTECTOR

TIPO 1

Disco de

corte de

mampostería,

enlazado

Protector Tipo 1

Brida de soporte

Muela de corte

Tuerca de presión roscada

Disco de corte

para metal,

enlazado

PROTECTOR

TIPO 1

PROTECTOR

TIPO 27

Muelas

para cortar

diamante

FRANÇAIS

MEULEUSES ANGULAIRES D28011, D28111, D28113,

D28130, D28134, D28135, D28139, D28141

Félicitations!

Vous avez choisi un outil DEWALT. Des années d’expertise dans le développement et l’innovation de ses

produits ont fait de DEWALT, le partenaire privilégié des utilisateurs professionnels d’outils électriques.

Fiche technique

D28011 D28111 D28113 D28130

Tension VAC

230

230 230 230

Type 4

4 4 4

Puissance absorbée W

720

850 900 900

Vitesse à vide/nominale min-1

10500

10500 10500 10500

Diamètre de meule mm

115

115 115 125

Diamètre de broche

M14

M14 M14 M14

Longueur de broche mm 16 16 16 16

Poids kg

2,1*

2,1* 2,1* 2,2*

* le poids inclus la poignée latérale et le carter

LPA (pression acoustique) dB(A)

90 89 90

KPA (incertitude de pression

acoustique) dB(A)

5,0

5,0 3,0 3,0

LWA (puissance acoustique) dB(A)

101

101 100 101

KWA (incertitude de puissance

acoustique) dB(A)

5,0

5,0 3,0 3,0

Valeurs du taux de vibrations (somme vectorielle de triaxialité) déterminées conformément à la norme EN 60745:

Valeur d’émission de vibration a

, meulage de finition

h,AG

m/s²

8,0

8,0 8,0 7,5

Incertitude K =

m/s²

1,6

1,6 1,5 1,5

Valeur d’émission de vibration a

, ponçage

h,DS

m/s²

4,0

4,0 2,5 ≤ 2,5

Incertitude K =

m/s²

1,5

1,5 1,5 1,5

D28134 D28135 D28139 D28141

Tension VAC

230 230 230 230

Type

4 4 4 4

Puissance absorbée W

1100 1400 850 1400

Vitesse à vide/nominale min-1

10500 10500 10500 9000

Diamètre de meule mm

125 125 125 150

Diamètre de broche

M14 M14 M14 M14

Longueur de broche mm 16 16 16 16

Poids kg

2,2* 2,5* 2,1* 2,6*

* le poids inclus la poignée latérale et le carter

FRANÇAIS

D28134 D28135 D28139 D28141

LPA (pression acoustique) dB(A)

89 91 89 91

KPA (incertitude de pression

acoustique) dB(A)

3,0 3,0 3,0 3,0

LWA (puissance acoustique) dB(A)

100 102 100 102

KWA (incertitude de puissance

acoustique) dB(A)

3,0 3,0 3,0 3,0

Valeurs du taux de vibrations (somme vectorielle de triaxialité) déterminées conformément à la norme EN 60745:

Valeur d’émission de vibration a

, meulage de finition

h,AG

m/s²

8,5 8,0 8,0 7,0

Incertitude K =

m/s²

1,5 1,5 1,5 1,5

Valeur d’émission de vibration a

, ponçage

h,DS

m/s²

3,5 ≤ 2,5 ≤ 2,5 –

Incertitude K =

m/s²

1,5 1,5 1,5 –

Le taux d’émission de vibrations indiqué dans ce

feuillet informatif a été mesuré conformément à une

méthode d’essai normalisé établie par EN 60745, et

peut être utilisé pour comparer un outil à un autre.

Il peut également être utilisé pour effectuer une

évaluation préliminaire de l’exposition.

AVERTISSEMENT: le taux d’émission

de vibrations déclaré correspond

aux applications principales de l’outil.

Néanmoins, si l’outil est utilisé pour

différentes applications ou est mal

entretenu, ce taux d’émission de

vibrations pourra varier. Ces éléments

peuvent augmenter considérablement

le niveau d’exposition sur la durée totale

de travail.

Toute estimation du degré d’exposition

à des vibrations doit également prendre

en compte les heures où l’outil est mis

hors tension ou lorsqu’il tourne sans

effectuer aucune tâche. Ces éléments

peuvent réduire sensiblement le degré

d’exposition sur la durée totale de

travail.

Identifier des mesures de sécurité

supplémentaires pour protéger

l’opérateur contre les effets nocifs des

vibrations telles que: maintenance de

l’outil et des accessoires, maintenir

la température des mains élevée,

organisation du travail.

Fusibles

Europe Outils 230V 10 ampères, secteur

Déﬁ nitions: consignes de sécurité

Les définitions ci-après décrivent le degré de risques

associé à chaque balise. Lire soigneusement la

notice d’instructions et respecter ces symboles.

DANGER: indique une situation

de danger imminent qui, si rien

n’est fait pour l’éviter, aura comme

conséquences la mort ou des

dommages corporels graves.

AVERTISSEMENT: indique une

situation de danger potentiel qui, si

rien n’est fait pour l’éviter, pourra avoir

comme conséquences la mort ou des

dommages corporels graves.

ATTENTION: indique une situation

de danger potentiel qui, si rien n’est

fait pour l’éviter, pourrait avoir comme

conséquences des dommages

corporels mineurs ou moindres.

AVIS: indique une pratique ne posant

aucun risque de dommages

corporels, mais qui par contre, si rien

n’est fait pour l’éviter, pourrait poser

des risques de dommages matériels.

Indique des risques de décharges

électriques.

Indique des risques d’incendie.

FRANÇAIS

Certiﬁ cat de conformité CE

DIRECTIVES MACHINES

D28011/D28111/D28113/D28130/D28134/D28135/

D28139/D28141

DEWALT certifie que les produits décrits dans le

paragraphe Caractéristiques techniques sont

conformes aux normes:

2006/42/CE, EN 60745-1, EN 60745-2-3.

Ces produits sont également conformes aux

normes 2004/108/CE et 2011/65/UE. Pour plus

d’informations, veuillez contacter DEWALT à

l’adresse suivante ou vous reporter au dos de cette

notice d’instructions.

Le soussigné est responsable de la compilation du

fichier technique et fait cette déclaration au nom de

DEWALT.

Horst Grossmann

Vice Président de l’Ingénierie et du développement

produit

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Allemagne

01.12.2012

AVERTISSEMENT: pour réduire tout

risque de dommages corporels, lire la

notice d’instructions

Consignes de sécurité générales

propres aux outils électriques

AVERTISSEMENT! lire toutes les

directives et consignes de sécurité.

Tout manquement aux directives et

consignes ci-incluses comporte des

risques de décharges électriques,

d’incendie et/ou de dommages

corporels graves.

CONSERVER TOUTES CES DIRECTIVES ET

CONSIGNES À TITRE DE RÉFÉRENCE

Le terme «outil électrique» mentionné dans les

avertissements ci-après se rapporte aux outils

alimentés sur secteur (avec fil) ou par piles (sans fil).

1) SÉCURITÉ - AIRE DE TRAVAIL

a) Maintenir l’aire de travail propre et bien

éclairée. Les lieux sombres ou encombrés

sont propices aux accidents.

b) Ne pas utiliser un outil électrique dans un

milieu déflagrant, comme en présence de

liquides, gaz ou poussières inflammables.

Les outils électriques peuvent produire des

étincelles qui pourraient enflammer toute

émanation ou poussière ambiante.

c) Maintenir à l’écart les enfants, ou toute

autre personne, lors de l’utilisation d’un

outil électrique. Toute distraction pourrait

faire perdre la maîtrise de l’appareil.

2) SÉCURITÉ – ÉLECTRICITÉ

a) La fiche électrique de l’outil doit

correspondre à la prise murale. Ne

modifier la fiche en aucune façon. Ne

pas utiliser de fiche d’adaptation avec

un outil électrique mis à la terre (masse).

L’utilisation de fiches d’origine et de prises

appropriées réduira tout risque de décharges

électriques.

b) Éviter tout contact corporel avec des

éléments mis à la terre comme: tuyaux,

radiateurs, cuisinières ou réfrigérateurs.

Les risques de décharges électriques

augmentent lorsque le corps est mis à la

terre.

c) Ne pas exposer les outils électriques à

la pluie ou à l’humidité. Tout contact d’un

outil électrique avec un liquide augmente les

risques de décharges électriques.

d) Ne pas utiliser le cordon de façon

abusive. Ne jamais utiliser le cordon

pour transporter, tirer ou débrancher un

outil électrique. Protéger le cordon de

toute source de chaleur, de l’huile, et

de tout bord tranchant ou pièce mobile.

Les cordons endommagés ou emmêlés

augmentent les risques de décharges

électriques.

e) En cas d’utilisation d’un outil électrique à

l’extérieur, utiliser systématiquement une

rallonge conçue à cet effet. Cela diminuera

tout risque de décharges électriques.

f) Si on ne peut éviter d’utiliser un outil

électrique en milieu humide, utiliser

un circuit protégé par un dispositif de

courant résiduel (RCD). Cela réduira tout

risque de décharges électriques.

3) SÉCURITÉ INDIVIDUELLE

a) Rester systématiquement vigilant et faire

preuve de jugement lorsqu’on utilise un

outil électrique. Ne pas utiliser d’outil

FRANÇAIS

électrique en cas de fatigue ou sous

l’influence de drogues, d’alcool ou de

médicaments. Tout moment d’inattention

pendant l’utilisation d’un outil électrique

comporte des risques de dommages

corporels graves.

b) Porter un équipement de protection

individuel. Porter systématiquement un

dispositif de protection oculaire. Le fait

de porter un masque anti-poussières, des

chaussures antidérapantes, un casque

de sécurité ou un dispositif de protection

auditive, lorsque la situation le requiert,

réduira les risques de dommages corporels.

c) Prévenir tout démarrage accidentel.

S’assurer que l’interrupteur est en

position d’arrêt avant de brancher l’outil

sur le secteur et/ou à la batterie, ou de le

ramasser ou le transporter. Transporter un

outil le doigt sur l’interrupteur ou brancher un

outil électrique alors que l’interrupteur est en

position de marche invite les accidents.

d) Retirer toute clé de réglage avant de

démarrer l’outil. Une clé laissée sur une

pièce rotative d’un outil électrique comporte

des risques de dommages corporels.

e) Adopter une position stable. Maintenir les

pieds bien ancrés au sol et conserver son

équilibre en permanence. Cela permettra

de mieux maîtriser l’outil électrique en cas de

situations imprévues.

f) Porter des vêtements appropriés. Ne

porter aucun vêtement ample ou bijou.

Maintenir cheveux, vêtements et gants

à l’écart des pièces mobiles, car ils

pourraient s’y faire prendre.

g) Lorsqu’un dispositif de connexion

à un système de dépoussiérage ou

d’élimination est fourni, s’assurer qu’il est

branché et utilisé correctement. L’utilisation

de ces dispositifs peut réduire les risques

engendrés par les poussières.

4) UTILISATION ET ENTRETIEN DES OUTILS ÉLECTRIQUES

a) Ne pas forcer un outil électrique. Utiliser

l’outil approprié au travail en cours. L’outil

approprié effectuera un meilleur travail, de

façon plus sûre et à la vitesse pour laquelle il

a été conçu.

b) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout appareil

dont l’interrupteur est défectueux est

dangereux et doit être réparé.

c) Débrancher la fiche du secteur et/ou

la batterie de l’outil électrique avant

d’effectuer tout réglage, de changer tout

accessoire, ou avant de le ranger. Ces

mesures préventives réduiront tout risque de

démarrage accidentel de l’appareil.

d) Après utilisation, ranger les outils

électriques hors de portée des enfants

et ne permettre à aucune personne non

familière avec son fonctionnement (ou sa

notice d’instructions) de l’utiliser. Les outils

peuvent être dangereux entre des mains

inexpérimentées.

e) Entretenir les outils électriques. Vérifier

les pièces mobiles pour s’assurer qu’elles

sont bien alignées et tournent librement,

qu’elles sont en bon état et ne sont

affectées d’aucune condition susceptible

de nuire au bon fonctionnement de l’outil.

En cas de dommage, faire réparer l’outil

électrique avant toute nouvelle utilisation.

De nombreux accidents sont causés par des

outils mal entretenus.

f) Maintenir tout organe de coupe propre

et bien affûté. Les outils de coupe bien

entretenus et affûtés sont moins susceptibles

de se coincer et sont plus faciles à contrôler.

g) Utiliser un outil électrique, ses

accessoires, mèches, etc., conformément

aux présentes directives et suivant la

manière prévue pour ce type particulier

d’outil électrique, en tenant compte des

conditions de travail et de la tâche à

effectuer. L’utilisation d’un outil électrique

à des fins autres que celles prévues est

potentiellement dangereuse.

5) RÉPARATION

a) Faire entretenir les outils électriques par

un réparateur qualifié en n’utilisant que

des pièces de rechange identiques. Cela

permettra de préserver l’intégrité de l’outil

électrique et la sécurité de l’utilisateur.

RÈGLES PARTICULIÈRES DE

SÉCURITÉ ADDITIONNELLES

Consignes générales de sécurité

a) Cet outil électrique a été conçu pour le

meulage, ponçage, brossage métallique

ou le tronçonnage. Lire toute directive

de sécurité, consigne, illustration et

spécification fournie avec l’outil électrique.

Tout manquement aux directives suivantes

pose des risques de décharges électriques,

d’incendie et/ou de blessures graves.

b) Les opérations telles que le polissage

et le ponçage (D28141) ne sont pas

recommandées avec cet outil électrique.

FRANÇAIS

Toute opération pour laquelle l’outil n’a pas été

conçu comporte des risques de dommages

matériels et corporels.

c) Ne pas utiliser des accessoires qui n’ont pas

été spécifiquement conçus et recommandés

par le fabricant de l’outil. Le fait que

l’accessoire peut être rattaché à l’outil électrique

ne veut pas automatiquement dire que son

utilisation ne posera aucun risque.

d) La vitesse nominale des accessoires

doit être équivalente ou supérieure

à celle recommandée sur l’étiquette

d’avertissement de l’outil. Les accessoires

utilisés à une vitesse plus rapide que leur vitesse

nominale peuvent éclater ou se détacher de

l’outil.

e) Le diamètre externe et l’épaisseur de

l’accessoire utilisé doivent se conformer

aux spécifications de la plaque signalétique

de l’outil électrique. Les accessoires aux

spécifications incorrectes ne peuvent être ni

maintenus ni contrôlés de façon adéquate.

f) L’alésage des meules, brides, tampons de

soutien, ou de tout autre accessoire, doit

correspondre parfaitement à la taille de la

broche de l’outil électrique. Les accessoires

dont l’alésage ne correspond pas au dispositif

d’installation de l’outil électrique ne tourneront

pas correctement, vibreront de façon excessive

et pourront causer la perte de contrôle de l’outil.

g) Ne pas utiliser d’accessoires endommagés.

Avant toute utilisation, vérifier tous les

accessoires, par exemple que les meules

abrasives ne sont ni ébréchées ni fendues,

les tampons de soutien ne sont ni fendus ni

usés excessivement, les brosses métalliques

ne comportent aucun élément brisé ou

lâche. En cas de chute, vérifier que l’outil

n’a pas été endommagé et remplacer tout

accessoire abîmé. Après avoir inspecté

et installé un accessoire, se situer, soi-

même et tout individu présent, hors du

plan de rotation de l’accessoire et laisser

tourner l’outil une minute à sa vitesse à

vide maximale. En général, tout accessoire

endommagé se brisera lors du temps d’essai.

h) Porter un équipement de protection

individuel. Selon l’application, utiliser une

protection faciale et des lunettes ou un

masque de protection. Si approprié, porter

un masque anti-poussières, une protection

auditive, des gants et un tablier d’atelier

capables de vous protéger contre toute

projection abrasive ou tout fragment. La

protection oculaire doit être capable d’arrêter

toute projection de débris engendrés par des

opérations diverses. Le masque anti-poussières

doit être capable de filtrer les particules

engendrées par l’opération en cours. Toute

exposition prolongée à un haut niveau de

décibels peut occasionner une perte de l’acuité

auditive.

i) Maintenir à distance toute personne

étrangère au travail en cours. Toute

personne à l’intérieure de l’aire de travail

doit porter un équipement de protection

individuel. Des débris provenant de la pièce

à travailler ou d’un accessoire brisé pourraient

être éjectés et causer des dommages corporels

au-delà de l’aire de travail immédiate.

j) Tenir l’outil par les surfaces isolées prévues

à cet effet pendant toute utilisation où

l’organe de coupe pourrait entrer en contact

avec des fils électriques cachés ou son

propre cordon. Tout contact de l’organe de

coupe avec un fil sous tension peut mettre les

parties métalliques exposées de l’outil sous

tension et électrocuter l’utilisateur.

k) Maintenir le cordon électrique éloigné de la

partie rotative de l’outil. En cas de perte de

contrôle, le cordon pourrait être sectionné ou

abîmé, et les bras ou mains pourraient entrer en

contact avec l’organe rotatif.

l) Attendre systématiquement l’arrêt complet

de l’outil avant de le déposer. L’organe rotatif

pourrait s’accrocher à la surface utilisée et

rendre l’outil dangereusement imprévisible.

m) Ne pas laisser l’outil électrique en marche

alors qu’il est accroché à votre côté. Tout

contact accidentel de l’organe rotatif pourrait

faire que ce dernier s’accroche aux vêtements

et qu’un accessoire entre en contact avec le

corps.

n) Nettoyer régulièrement les orifices

d’aération de l’outil. Le ventilateur du moteur

attirera de la poussière à l’intérieur du boîtier

et une accumulation excessive de poussières

métalliques pourrait poser des risques

d’électrocution/incendie.

o) Ne pas utiliser cet outil électrique à

proximité de matériaux inflammables, car

des étincelles pourraient les enflammer.

p) Ne pas utiliser d’accessoires nécessitant

l’utilisation d’un réfrigérant fluide. L’utilisation

d’eau ou de tout autre réfrigérant fluide pourrait

poser des risques d’électrocution ou de

décharges électriques.

FRANÇAIS

CONSIGNES GÉNÉRALES DE

SÉCURITÉ COMPLÉMENTAIRES

Causes et prévention anti-rebonds

Les rebonds sont la conséquence du grippage

ou coinçage d’une meule, d’un tampon de

soutien, d’une brosse en rotation ou de tout autre

accessoire. Tout grippage ou coinçage causera

rapidement le blocage de l’accessoire en rotation,

ce qui lancera l’outil non contrôlé dans la direction

opposée à l’accessoire en rotation au point du

grippage.

Par exemple, si une meule abrasive reste accrochée

ou pincée dans une pièce à travailler, le bord

de la meule engagée au point de grippage peut

s’enfoncer dans la surface du matériau et faire

tressauter ou rebondir la meule. La meule peut alors

rebondir vers ou à l’opposé de l’utilisateur, selon la

direction du mouvement de la meule au point de

grippage. Dans ces conditions, il peut aussi arriver

que les meules abrasives se brisent.

Les rebonds proviennent d’une utilisation impropre

de l’outil ou de conditions ou procédures

d’exécution incorrectes, et peuvent être évités

en prenant les précautions adéquates énoncées

ci-dessous:

a) Maintenir la scie fermement en positionnant

le corps et les bras de façon à pouvoir

résister à toute force de rebonds. Utiliser

systématiquement la poignée latérale,

si fournie avec l’outil, pour un contrôle

maximal de l’outil en cas de rebonds ou

retour de couple au démarrage. L’utilisateur

peut contrôler le retour de couple ou les forces

de rebonds si des précautions adéquates sont

prises.

b) Ne jamais approcher les mains de l’organe

rotatif. L’accessoire pourrait rebondir sur les

mains.

c) Ne pas positionner le corps dans l’espace

que pourrait occuper l’outil en cas de

rebonds. Les rebonds projetteront l’outil dans

la direction opposée au mouvement de la meule

au point de grippage.

d) Prendre des précautions supplémentaires

pour travailler des coins, des bords acérés,

etc. Éviter que l’accessoire sursaute ou

reste accroché. Les coins, bords acérés ou les

sursauts ont tendance à retenir l’accessoire en

rotation et causer la perte de contrôle de l’outil,

ou des rebonds.

e) Ne pas rattacher une lame à chaîne

coupante, à sculpter ou une lame dentée.

Ces lames posent des risques de rebonds

fréquents et de perte de contrôle de l’outil.

Consignes spéciﬁ ques de sécurité

propres au polissage et au

tronçonnage abrasif

a) Utiliser uniquement des types de meules

recommandés pour votre outil électrique

ainsi que le carter spécifiquement conçu

pour la meule choisie. Les meules non

conçues pour un outil électrique ne peuvent être

adéquatement protégées et sont dangereuses.

b) Le carter doit être soigneusement arrimé à

l’outil électrique et installé pour optimiser

la sécurité, de façon à ce que l’utilisateur

soit le moins possible exposé à la meule.

Le carter doit protéger l’utilisateur contre des

fragments de roue cassés, le contact accidentel

et des étincelles qui pourraient enflammer les

vêtements.

c) Les meules ne doivent être utilisées que

pour les applications recommandées. Par

exemple: ne pas meuler avec la partie

latérale d’une meule à tronçonner. Les

meules à tronçonner ont été conçues pour

le meulage périphérique, toute force latérale

appliquée sur ces meules pourrait les faire

éclater.

d) Utiliser systématiquement des brides de

meules en parfait état, de taille et forme

adaptées à la meule choisie. Les brides

de meules servent de support aux meules,

réduisant ainsi les possibilités que la meule

se brise. Les brides de meules à tronçonner

peuvent différer des brides de disques à meuler.

e) Ne pas utiliser de meules émoussées lors

de leur utilisation sur des outils électriques

plus gros. Les meules conçues pour des outils

électriques plus gros ne sont pas adéquates

pour les vitesses plus rapides des outils plus

petits, et risqueraient d’éclater.

Consignes spéciﬁ ques de

sécurité additionnelles propres au

tronçonnage abrasif

a) Ne pas gripper la meule à tronçonner ou lui

appliquer une pression excessive. Ne pas

tenter d’effectuer des profondeurs de coupe

excessives. Pousser excessivement la meule

augmente la charge imposée à l’outil, et les

FRANÇAIS

possibilités de torsion ou grippage de la meule

dans la coupe, et par conséquent les rebonds

et bris.

b) Ne pas aligner le corps avec la meule en

rotation ou se placer derrière elle. Lorsque la

meule, au point d’exécution, s’éloigne du corps,

tout rebond possible pourrait propulser la meule

en rotation et l’outil électrique directement sur

l’utilisateur.

c) En cas de grippage de meule, ou si une

coupe est interrompue pour quelque raison

que ce soit, arrêter l’outil électrique et le

maintenir immobile jusqu’à arrêt complet

de la meule. Ne jamais tenter de retirer une

meule à tronçonner de la coupe alors qu’elle

est en rotation, pour prévenir tout rebond.

Vérifier la pièce à travailler et prendre les

mesures adéquates pour éliminer toute cause

de grippage.

d) Ne pas reprendre l’opération de coupe

dans la pièce. Laisser la meule tourner à

plein régime puis ré-entrer dans la coupe

prudemment. La meule pourrait se gripper,

sortir de la coupe ou effectuer un rebond si

l’outil électrique était remis en marche dans la

pièce à travailler.

e) Soutenir les panneaux, ou toute pièce

surdimensionnée, pour minimiser tout risque

de grippage ou rebond de la meule. Les

pièces larges ont tendance à s’affaisser sous

leur propre poids. Un support doit être installé

sous la pièce à travailler, près de la ligne de

coupe, et près des bords, de chaque côté de la

meule.

f) Prenez des précautions supplémentaires

lors de «coupes de poche» dans des

murs existants ou dans toute zone à

visibilité limitée. La meule pourrait couper

des canalisations de gaz ou d’eau, des fils

électriques ou des objets pouvant causer en

retour des rebonds.

Consignes spéciﬁ ques de sécurité

propres au ponçage

a) Ne pas utiliser des disques de papier

abrasif de taille excessive. Suivre les

recommandations du fabricant lors de la

sélection du papier à poncer. Les feuilles

de papier abrasif de grande taille, dépassant

du tampon ponceur, posent des risques de

lacération, et peuvent faire que le disque

s’accroche ou se déchire, ou causer des

rebonds.

Consignes spéciﬁ ques de sécurité

propres au brossage métallique

a) Prendre des précautions, car des fibres

métalliques sont éjectées par la brosse

pendant le cours normal des opérations.

Ne pas surcharger les fils en appliquant une

pression excessive sur la brosse. Les fibres

métalliques peuvent facilement pénétrer les

vêtements légers et/ou la peau.

b) Si l’utilisation d’un carter est recommandée

pour le brossage métallique, protéger la

brosse métallique circulaire ou la brosse de

toute interférence avec ce carter. Le diamètre

des brosses métalliques circulaires ou des

brosses, peut se dilater. C" est dû au travail et

aux forces centrifuges.

Informations de sécurité

supplémentaires

• Le filetage de montage des accessoires

doit correspondre à celui du mandrin de la

meuleuse. Pour les accessoires montés avec

des brides, l’alésage de l’accessoire doit

correspondre au diamètre de positionnement de

la bride. Les accessoires qui ne correspondent

pas au dispositif d’installation de l’outil électrique

ne tourneront pas correctement, vibreront de

façon excessive et pourront causer la perte de

contrôle de l’outil.

• La surface de meulage des meules à moyeu

déporté doit être montée au-dessous du

plan de la lèvre du carter de protection. Une

meule mal montée qui dépasse du plan de la

lèvre du carter de protection ne peut pas être

correctement protégée.

Risques résiduels

En dépit de l’application des normes de sécurité en

vigueur et de l’installation de dispositifs de sécurité,

certains risques résiduels sont inévitables. Il s’agit

de:

– Diminution de l’acuité auditive;

– Risques de dommages corporels dus à des

projections de particules;

– Risques de brûlures provoquées par des

accessoires ayant surchauffé pendant leur

fonctionnement;

– Risques de dommages corporels dus à un

usage prolongé;

– Risques posés par les poussières de

substances dangereuses.

FRANÇAIS

Étiquettes sur l’appareil

On trouve les diagrammes suivants sur l’outil:

Lire la notice d’instructions avant toute

utilisation.

Porter un dispositif de protection auditive.

Porter un dispositif de protection oculaire.

EMPLACEMENT DE LA DATE CODÉE DE FABRICATION

(FIG. 1)

La date codée de fabrication (p), qui comprend aussi

l’année de fabrication, est imprimée sur le boîtier.

Exemple: 2013 XX XX

Année de fabrication

Contenu de l’emballage

Ce carton comprend:

1 Meuleuse d’angle

1 Carter de protection (Type 27)

1 Poignée latérale

1 Jeu de flasques

1 Clé à ergots

1 Coffret de transport (modèles K uniquement)

1 Notice d’instructions

1 Dessin éclaté

• Vérifier que l’appareil et ses pièces ou

accessoires n’ont pas été endommagés lors du

transport.

• Prendre le temps de lire attentivement et

comprendre cette notice d’instructions avant

toute utilisation de l’appareil.

Description (ﬁ g. 1)

AVERTISSEMENT: ne jamais modifier

l’outil ni aucun de ses composants, car

cela pose des risques de dommages

corporels ou matériels.

a. Interrupteur marche/arrêt

b. Blocage de l’arbre

c. Carter de protection

d. Poignée latérale

USAGE PRÉVU

Les meuleuses angulaires industrielles D28011/

D28111/D28113/D28130/D28134/D28135/

D28139/D28141 ont été conçues pour les

applications professionnelles de meulage,

tronçonnage et ponçage (sauf D28141).

NE PAS utiliser de meules autres que des meules à

moyeu déporté ou des disques à lamelles.

NE PAS utiliser ces outils en milieu ambiant humide

ou en présence de liquides ou de gaz inflammables.

Ces meuleuses angulaires industrielles sont des

outils électriques de professionnels.

NE PAS les laisser à la portée des enfants. Une

supervision est nécessaire auprès de tout utilisateur

non expérimenté.

• Ce produit n’est pas prévu pour être utilisé par

des personnes (y compris les enfants) dont les

capacité physiques, sensorielles ou mentales

sont réduites ou qui manquent d’expérience

ou d’aptitudes, sauf si ces personnes sont

surveillées par une autre personne responsable

de leur sécurité. Ne jamais laisser les enfants

seuls avec ce produit.

Poignée latérale anti-vibrations

D28113/D28130/D28135/D28141

La poignée latérale anti-vibrations offre un confort

additionnel en absorbant les vibrations causées par

l’outil.

Carter automatique

D28113/D28130/D28134/D28135/D28141

Le carter automatique permet d’effectuer des

réglages rapides en cours d’utilisation pour un ajout

de versatilité.

Système d’évacuation des

poussières (ﬁ g. 1)

D28113/D28130/D28134/D28135/D28141

Le système d’évacuation des poussières (e) prévient

l’accumulation de poussières autour du carter

et de l’entrée moteur, et minimise la quantité de

poussières pénétrant dans le boîtier du moteur.

Sécurité électrique

Le moteur électrique a été conçu pour fonctionner

sur une tension unique. Vérifier systématiquement

que la tension du secteur correspond bien à la

tension indiquée sur la plaque signalétique.

FRANÇAIS

Votre outil DEWALT à double isolation

est conforme à la norme EN60745; un

branchement à la terre n’est donc pas

nécessaire.

Si le cordon fourni est endommagé, le remplacer

par un cordon spécialement conçu à cet effet, et

disponible auprès du service après-vente DEWALT.

CH Toujours utiliser la fiche prescrite lors du

remplacement du câble d’alimentation.

Type 11 pour la classe II

(Isolation double) -outils

Type 12 pour la classe I

(Conducteur de terre) - outils

CH En cas d’utilisation à l’extérieur, connecter les

outils portatifs à un disjoncteur FI.

Utilisation d’une rallonge

Si une rallonge s’avère nécessaire, utiliser une

rallonge à trois fils homologuée et compatible avec

la tension nominale de cet outil (se reporter à la

section Caractéristiques techniques). La section

minimale du conducteur est de 1,5mm2 pour une

longueur maximale de 30m.

En cas d’utilisation d’un dévidoir, dérouler

systématiquement le câble sur toute sa longueur.

ASSEMBLAGE ET RÉGLAGES

AVERTISSEMENT: pour réduire

tout risque de dommages corporels

graves, arrêter et débrancher l’outil

du secteur avant tout réglage ou

avant de retirer ou d’installer toute

pièce ou tout accessoire. Avant de

rebrancher l’outil, presser puis relâcher

la gâchette pour s’assurer que l’outil est

bien à l’arrêt. Tout démarrage accidentel

pourrait causer des dommages

corporels.

Installation de la poignée latérale

(ﬁ g. 1, 6)

AVERTISSEMENT: avant toute

utilisation, vérifier que la poignée est

solidement arrimée.

AVERTISSEMENT: la poignée latérale

doit toujours être utilisée pour conserver

le contrôle de l’outil en permanence.

Vissez fermement la poignée latérale (d) dans

l’un des trous (f) situés de chaque côté du carter

d’engrenage.

Installation et retrait du carter

(ﬁ g. 2)

AVERTISSEMENT: pour réduire

tout risque de dommages corporels

graves, arrêter et débrancher l’outil

du secteur avant tout réglage ou

avant de retirer ou d’installer toute

pièce ou tout accessoire. Avant de

rebrancher l’outil, presser puis relâcher

la gâchette pour s’assurer que l’outil est

bien à l’arrêt. Tout démarrage accidentel

pourrait causer des dommages

corporels.

ATTENTION: cette meuleuse à disque

doit être utilisée avec un carter.

Pour utiliser les modèles de meuleuses à disque

D28011, D28111, D28113, D28130, D28134,

D28135, D28139 et D28141 avec une meule

abrasive agglomérée pour la découpe du métal

ou de la maçonnerie, un carter de type 1 DOIT

être utilisé. Les carters de type 1 sont vendus

séparément chez votre distributeur DEWALT.

REMARQUE: veuillez vous reporter au Tableau

d’accessoires de meulage et de tronçonnage en

fin de section pour obtenir la liste des accessoires

pouvant être utilisés avec ces meuleuses.

CARTER DE PROTECTION AVEC VIS DE FIXATION (FIG. 2)

D28011/D28111/D28139

1. Disposer la meuleuse angulaire sur une table,

avec la broche (o) sur le dessus.

2. Alignez les pattes (k) sur les encoches (l).

3. Poussez sur le carter (c) et tournez-le dans la

position requise.

4. Vissez soigneusement la vis (m).

5. Pour retirer le carter, dévissez la vis.

ATTENTION: si le carter ne peut pas

être resserré correctement à l’aide de

la vis, ne pas utiliser l’outil. Pour réduire

tout risque de dommages corporels,

amener l’outil et le carter dans un centre

de réparation pour faire réparer ou

remplacer le carter.

CARTER DE PROTECTION SANS CLÉ (FIG. 3)

D28113/D28130/D28134/D28135/D28141

1. Placez la meuleuse d’angle sur une table avec

l’arbre (o) vers le haut.

2. Débloquez le système de blocage (g) et tenez le

carter de protection (c) sur l’outil comme illustré.

3. Alignez les ergots (k) avec les encoches (l).

FRANÇAIS

4. Enfoncez le carter de protection et faites-le

tourner jusqu’à la position souhaitée.

5. Si nécessaire, augmentez la force de serrage en

serrant la vis (m).

6. Serrez le système de blocage.

7. Pour démonter le carter de protection,

desserrez le système de blocage.

Installation et retrait d’un disque à

meuler ou à tronçonner (ﬁ g. 1, 4, 5)

AVERTISSEMENT: ne pas utiliser de

disque endommagé.

1. Disposez l’outil sur une table, avec le carter sur

le dessus.

2. Installez correctement la bride de soutien (i) sur

la broche (o), (fig. 4).

3. Placez le disque (n) sur la bride de soutien (i).

Lors de l’installation d’un disque avec un centre

en relief, assurez-vous que ce centre en relief (j)

soit positionné contre la bride de soutien (i).

4. Vissez l’écrou de blocage fileté (h) sur la broche

(o), (fig. 5).

a. L’anneau sur l’écrou de blocage fileté (h) doit

se trouver contre le disque lorsqu’on utilise

un disque de meulage (fig. 5A).

b. L’anneau sur l’écrou de blocage fileté (h) doit

se trouver à l’opposé du disque lorsqu’on

utilise un disque à tronçonner (fig.5B).

5. Appuyez sur le bouton de blocage de l’arbre

(b) puis faites pivoter la broche (o) jusqu’à ce

qu’elle se verrouille en place.

6. Resserrez l’écrou de blocage fileté (h) à l’aide de

la clé de serrage à deux broches fournie avec

l’outil.

7. Libérez le bouton de blocage de l’arbre.

8. Pour retirer le disque, desserrez l’écrou de

blocage fileté (h) à l’aide de la clé de serrage à

deux broches.

Montage et démontage du

tampon support/papier abrasif

(ﬁ g. 1, 5)

1. Disposez l’outil sur une table, avec le carter sur

le dessus.

2. Retirez la bride de support (i).

3. Placez le tampon support en caoutchouc

correctement sur la broche (o).

4. Placez le papier abrasif sur le tampon support

en caoutchouc.

5. Vissez l’écrou de blocage fileté (h) sur la broche.

L’anneau sur l’écrou de blocage fileté (h) doit

être tourné vers le tampon support.

6. Appuyez sur le bouton de blocage de l’arbre

qu’elle se verrouille en place.

7. Resserrez l’écrou de blocage fileté (h) à l’aide de

la clé de serrage à deux broches.

8. Libérez le verrouillage de l’arbre.

9. Pour retirer le tampon support en caoutchouc,

desserrez l’écrou de blocage fileté (h) à l’aide de

la clé de serrage à deux broches.

Montage d’une brosse métallique

Vissez la brosse métallique directement sur l’arbre,

sans utiliser l’entretoise ni le flasque fileté.

Avant tout utilisation

• Installez le carter et le disque ou la meule

appropriés. N’utilisez aucun disque ou meule

excessivement émoussé.

• Ne pas utiliser d’accessoires endommagés.

Avant toute utilisation, vérifier tous les

accessoires, par exemple que les meules

abrasives ne sont ni ébréchées ni fendues,

les tampons de soutien ne sont ni fendus ni

usés excessivement, les brosses métalliques

ne comportent aucun élément brisé ou lâche.

En cas de chute, vérifier que l’outil n’a pas

été endommagé et remplacer tout accessoire

abîmé. Après avoir inspecté et installé un

accessoire, se situer, soi-même et tout

individu présent, hors du plan de rotation de

l’accessoire et laisser tourner l’outil une minute

à sa vitesse à vide maximale. En général, tout

accessoire endommagé se brisera lors du

temps d’essai.

• Assurez-vous que les brides, externe et

interne, sont correctement installées. Suivez

les instructions fournies dans le Tableau des

accessoires de meulage et découpe.

• Assurez-vous que le disque ou la meule

tourne dans le sens des flèches marquées sur

l’accessoire et l’outil.

FONCTIONNEMENT

Consignes d’utilisation

AVERTISSEMENT: respecter

systématiquement les consignes de

sécurité et les normes en vigueur.

FRANÇAIS

AVIS: pour réduire tout risque de

dommages matériels, ne pas actionner

le bouton de blocage de l’arbre alors

que l’outil est en marche. L’outil pourrait

non seulement être endommagé

mais tout accessoire installé pourrait

se détacher et poser des risques de

dommages corporels.

Pour actionner le verrouillage, appuyez sur le bouton

de blocage de l’arbre puis faites tourner la broche

jusqu’à la bloquer complètement.

Applications métal

Avant d’utiliser l’outil pour des applications métal,

assurez-vous que le dispositif à courant résiduel

(DCR) a été inséré pour prévenir tout risque résiduel

inhérent aux limailles.

Si le courant venait à être coupé par le DCR,

rapportez l’outil chez un réparateur agréé DEWALT.

AVERTISSEMENT: dans des

conditions de travail extrêmes, des

poussières conductrices peuvent

s’accumuler à l’intérieur du boîtier

de l’appareil lors du travail du métal.

Cela pourra provoquer la dégradation

de l’isolation protectrice de l’appareil

et poser des risques de décharges

électriques.

Pour éviter toute accumulation de limailles à

l’intérieur de l’appareil, il est recommandé de

nettoyer quotidiennement les fentes d’aération. Se

reporter à la section Maintenance.

Utilisation de disques à lamelles

AVERTISSEMENT: accumulation de

poussières métalliques. L’utilisation

intensive de disques à lamelles pour

des applications métal pose des risques

accrus de décharges électriques.

Pour réduire ces risques, insérer un

DCR avant utilisation et nettoyer les

fentes d’aération quotidiennement

en y soufflant de l’air comprimé

conformément aux instructions de

maintenance ci-dessous.

Pour couper le métal

Pour le tronçonnage avec des abrasifs

agglomérés, toujours utiliser le carter de

protection de type 1.

Lors de la coupe, adopter une vitesse modérée

et adaptée au matériau à découper. Ne pas trop

appuyer sur le disque de tronçonnage, ni incliner ou

faire osciller la machine.

Ne pas réduire la vitesse de ralentissement des

disques de tronçonnage en appliquant une pression

latérale.

La machine doit toujours être utilisée avec un

mouvement de meulage vers le haut. Dans le

cas contraire, il existe un risque d’être poussé de

manière incontrôlée hors de la découpe.

Lors de la découpe de profilés et de barres carrées,

il convient de commencer par la section la plus

petite.

Meulage grossier

Ne jamais utiliser de disque de tronçonnage

pour le dégrossissage.

Les meilleurs résultats de dégrossissage sont

obtenus en orientant la machine selon un angle de

30° à 40°. Déplacez la machine d’avant en arrière

avec une pression modérée. De cette manière,

la pièce ne deviendra pas trop chaude, ne se

décolorera pas et aucune rainure ne sera formée.

Découpe de la pierre

La machine doit être utilisée uniquement pour

la découpe à sec.

Pour la découpe de la pierre, il convient d’utiliser un

disque de tronçonnage au diamant.

Utiliser la machine uniquement avec le masque

supplémentaire de protection contre la poussière.

Conseil de travail

Prenez soin lors de la découpe d’encoches

dans les parois structurelles.

Les encoches dans les parois structurelles sont

sujettes à des réglementations qui varient selon le

pays. Ces réglementations doivent être respectées

dans tous les cas.

Avant de commencer le travail, consultez l’ingénieur

structurel responsable, l’architecte ou le superviseur

de construction.

MAINTENANCE

Cet outil DEWALT a été conçu pour fonctionner

longtemps avec un minimum de maintenance. Le

fonctionnement continu et satisfaisant de l’outil

dépend d’un entretien adéquat et d’un nettoyage

régulier.

AVERTISSEMENT: pour réduire

tout risque de dommages corporels

graves, arrêter et débrancher l’outil

du secteur avant tout réglage ou

avant de retirer ou d’installer toute

pièce ou tout accessoire. Avant de

rebrancher l’outil, presser puis relâcher

FRANÇAIS

la gâchette pour s’assurer que l’outil est

bien à l’arrêt. Tout démarrage accidentel

pourrait causer des dommages

corporels.

Balais autorupteurs

Le moteur sera coupé automatiquement pour

indiquer que les balais de charbon sont presque

usés et qu’il faut effectuer la maintenance de l’outil.

Les balais de charbon ne peuvent être remplacés

par l’utilisateur. Rapportez l’outil chez un réparateur

agréé DEWALT.

Lubriﬁ cation

Votre outil électrique ne requiert aucune lubrification

additionnelle.

Entretien

AVERTISSEMENT: éliminer poussière

et saleté du boîtier principal à l’aide d’air

comprimé chaque fois que les orifices

d’aération semblent s’encrasser. Porter

systématiquement des lunettes de

protection et un masque anti-poussières

homologués au cours de cette

procédure.

AVERTISSEMENT: ne jamais utiliser

de solvants ou tout autre produit

chimique décapant pour nettoyer

les parties non métalliques de l’outil.

Ces produits chimiques pourraient en

attaquer les matériaux utilisés. Utiliser

un chiffon humidifié avec de l’eau et

un savon doux. Protéger l’outil de tout

liquide et n’immerger aucune de ses

pièces dans aucun liquide.

Accessoires en option

AVERTISSEMENT: comme les

accessoires autres que ceux offerts par

DEWALT n’ont pas été testés avec ce

produit, leur utilisation avec cet appareil

pourrait être dangereuse. Pour réduire

tout risque de dommages corporels,

seuls des accessoires DEWALT

recommandés doivent être utilisés avec

cet appareil.

Veuillez consulter votre revendeur pour plus

d’informations sur les accessoires appropriés.

TABLEAU DES ACCESSOIRES

Max.

[mm]

Rotation

min.

[min.-1]

Vitesse

périphérique

[m/s]

Longueur

de trou

fileté

[mm]

Db d

115 6

22,23

11000

80 -

125 6

22,23

11000

150 6

22,23

9000

D115

11000

80 -

125 11000

150 9000

b75 30 M14 11000 45 18,0

115 12 M14 11000

80 18,0

125 12 M14 11000

150 12 M14 9000

Protection de l’environnement

Collecte sélective. Ne pas jeter ce produit

avec les ordures ménagères.

En fin de durée de vie ou d’utilité de votre

produit DEWALT, ne pas le jeter avec les ordures

ménagères, mais dans les conteneurs de collecte

sélective.

La collecte sélective des produits et

emballages usagés permet de recycler

et réutiliser leurs matériaux. La

réutilisation de matériaux recyclés aide à

protéger l’environnement contre la

pollution et à réduire la demande en

matière première.

Selon les réglementations locales, il peut être offert:

service de collecte sélective individuel des produits

électriques, ou déchetterie municipale ou collecte

sur les lieux d’achat des produits neufs.

DEWALT dispose d’installations pour la collecte et

le recyclage des produits DEWALT en fin de vie.

Pour profiter de ce service, veuillez rapporter votre

produit auprès d’un centre de réparation agréé qui le

recyclera en notre nom.

Pour connaître l’adresse d’un centre de réparation

agréé près de chez vous, veuillez contacter votre

distributeur DEWALT local à l’adresse indiquée dans

cette notice d’instructions, ou consulter la liste des

centres de réparation agréés DEWALT, l’éventail de

notre SAV et tout renseignement complémentaire

sur Internet à l’adresse: www.2helpU.com.

FRANÇAIS

GARANTIE

DEWALT est si sûr de la qualité de

ses produits qu’il propose à tous les

professionnels qui les utilisent, une garantie

exceptionnelle. Cette promesse de garantie

s’ajoute à vos droits contractuels en tant

qu’utilisateur professionnel ou vos droits

légaux en tant qu’utilisateur privé, non

professionnel, et elle ne peut en aucun cas

leur porter préjudices. Cette garantie est

valable au sein des territoires des États

membres de l’Union Européenne et au sein

de la Zone européenne de libre-échange.

• GARANTIE DE SATISFACTION DE 30 JOURS •

Si les performances de votre outil DEWALT

ne vous apportaient pas totale satisfaction,

retournez simplement, au point de vente,

l’outil accompagné de tous ses composants

originaux, dans un délai de 30 jours à

compter de sa date d’achat pour son

échange ou son remboursement intégral. Le

produit devra avoir été soumis à une usure

normale. Une preuve d’achat sera exigée.

• CONTRAT D’ENTRETIEN GRATUIT D’UN AN •

Si votre outil DEWALT doit subir un entretien

ou une révision dans les 12 mois suivant

l’achat, vous avez droit à une intervention

gratuite. Cette dernière sera effectuée

gratuitement par un centre de réparation

agréé DEWALT. Une preuve d’achat sera

exigée. Cela comprend la main-d’œuvre.

Les accessoires et les pièces détachées

sont exclus, à moins d’un défaut de

fabrication sous garantie.

• GARANTIE COMPLÈTE D’UN AN •

Si votre produit DEWALT présentait un vice

de matériau ou de fabrication dans les

12 mois à compter de sa date d’achat,

DEWALT garantit le remplacement gratuit de

toute pièce défectueuse ou, à notre entière

discrétion, le remplacement gratuit de

l’appareil, à condition que:

• Le produit ait été utilisé correctement;

• Le produit ait été soumis à une usure

normale;

• Aucune réparation n’ait été effectuée

par du personnel non autorisé;

• Une preuve d’achat soit fournie ;

• Le produit soit retourné complet,

avec l’ensemble de ses composants

originaux.

Si vous souhaitez effectuer une réclamation,

contactez votre revendeur ou consultez

l’emplacement du centre de réparation

agréé DEWALT le plus proche dans le

catalogue DEWALT ou contactez le service

clientèle DEWALT à l’adresse indiquée

dans ce manuel. Une liste des centres de

réparation agréés DEWALT et tout détail

complémentaire concernant notre service

après-vente, sont à votre disposition sur

notre site Internet: www.2helpU.com.

FRANÇAIS

TABLEAU D'ACCESSOIRES DE MEULAGE (suite)

Type de carter Accessoire Description Installation de la meule

CARTER DE

TYPE 1

Disque de

coupe de

maçonnerie,

liaisonné

Carter de type 1

Bride de soutien

Meule à tronçonner

Écrou de blocage fileté

Disque à métal,

liaisonné

CARTER DE

TYPE 1

CARTER DE

TYPE 27

Meule à

tronçonner

diamantée

ITALIANO

SMERIGLIATRICI ANGOLARI D28011, D28111, D28113,

D28130, D28134, D28135, D28139, D28141

Congratulazioni!

Per aver scelto un apparato DEWALT. Gli anni di esperienza, lo sviluppo e l’innovazione meticolosi del

prodotto fanno di DEWALT uno dei partner più affidabili per gli utilizzatori di apparati elettrici professionali.

Dati Tecnici

D28011 D28111 D28113 D28130

Tensione VAC

230

230 230 230

Tipo 4

4 4 4

Potenza assorbita W

720

850 900 900

Velocità nominale a vuoto min-1

10500

10500 10500 10500

Diametro mola mm

115

115 115 125

Diametro dell’alberino

M14

M14 M14 M14

Lunghezza dell’alberino mm 16 16 16 16

Peso kg

2,1*

2,1* 2,1* 2,2*

* il peso comprende la smerigliatrice angolare e la protezione

LPA (pressione sonora) dB(A)

90 89 90

KPA (incertezza pressione

sonora) dB(A)

5,0

5,0 3,0 3,0

LWA (potenza sonora) dB(A)

101

101 100 101

KWA (incertezza potenza

sonora) dB(A)

5,0

5,0 3,0 3,0

Valori totali di vibrazione (somma dei tre valori assiali) calcolati secondo le normative EN 60745:

Valore di emissione delle vibrazioni a

- smerigliatura

h,AG

m/s²

8,0

8,0 8,0 7,5

Incertezza K =

m/s²

1,6

1,6 1,5 1,5

Valore di emissione delle vibrazioni a

- sabbiatura

h,DS

m/s²

4,0

4,0 2,5 ≤ 2,5

Incertezza K =

m/s²

1,5

1,5 1,5 1,5

D28134 D28135 D28139 D28141

Tensione VAC

230 230 230 230

Tipo

4 4 4 4

Potenza assorbita W

1100 1400 850 1400

Velocità nominale a vuoto min-1

10500 10500 10500 9000

Diametro mola mm

125 125 125 150

Diametro dell’alberino

M14 M14 M14 M14

Lunghezza dell’alberino mm 16 16 16 16

Peso kg

2,2* 2,5* 2,1* 2,6*

* il peso comprende la smerigliatrice angolare e la protezione

ITALIANO

D28134 D28135 D28139 D28141

LPA (pressione sonora) dB(A)

89 91 89 91

KPA (incertezza pressione

sonora) dB(A)

3,0 3,0 3,0 3,0

LWA (potenza sonora) dB(A)

100 102 100 102

KWA (incertezza potenza

sonora) dB(A)

3,0 3,0 3,0 3,0

Valori totali di vibrazione (somma dei tre valori assiali) calcolati secondo le normative EN 60745:

Valore di emissione delle vibrazioni a

- smerigliatura

h,AG

m/s²

8,5 8,0 8,0 7,0

Incertezza K =

m/s²

1,5 1,5 1,5 1,5

Valore di emissione delle vibrazioni a

- sabbiatura

h,DS

m/s²

3,5 ≤ 2,5 ≤ 2,5 –

Incertezza K =

m/s²

1,5 1,5 1,5 –

Il livello di emissione di vibrazioni indicato in questo

foglio informativo è stato misurato in base al test

standard indicato nella normativa EN 60745 e può

essere utilizzato per confrontare vari apparati fra

di loro. Può essere utilizzato per una valutazione

preliminare dell’esposizione.

AVVERTENZA: Il livello di emissioni

delle vibrazioni riportato è relativo alle

applicazioni principali dell’apparato.

Tuttavia, se l’apparato viene utilizzato

per applicazioni diverse, con diversi

accessori, o non riceve adeguata

manutenzione, il valore delle emissioni

di vibrazioni può essere differente. Ciò

potrebbe aumentare sensibilmente il

livello di esposizione durante il periodo di

utilizzo complessivo.

Una stima del livello di esposizione

alle vibrazioni deve anche considerare

i momenti in cui l’apparato è spento

o quando è acceso ma non viene

utilizzato. Ciò potrebbe ridurre

sensibilmente il livello di esposizione

durante il periodo di utilizzo complessivo.

È necessario identificare ulteriori misure

di sicurezza per proteggere l’operatore

dagli effetti delle vibrazioni. Per esempio:

eseguire una manutenzione adeguata

dell’apparato e degli accessori, evitare il

raffreddamento delle mani, organizzare il

lavoro.

Fusibili

Europa per apparati da 230 V 10 Ampere, di rete

Deﬁ nizioni: istruzioni di sicurezza

Le definizioni sottostanti descrivono il livello di allerta

rappresentato da ogni parola di segnalazione. Si

invita a leggere attentamente il manuale, prestando

attenzione a questi simboli.

PERICOLO: indica una situazione di

pericolo imminente che, se non evitata,

provoca lesioni gravi o addirittura

mortali.

AVVERTENZA: indica una situazione

potenzialmente pericolosa che, se non

evitata, può causare morte o gravi

lesioni.

ATTENZIONE: indica una situazione

potenzialmente pericolosa che, se non

evitata, potrebbe provocare lesioni di

gravità lieve o media.

AVVISO: indica una situazione non in

grado di causare lesioni personali

ma che, se non evitata, potrebbe

provocare danni materiali.

Evidenzia il rischio di scossa elettrica.

Evidenzia il rischio d’incendio.

ITALIANO

Dichiarazione di conformità CE

DIRETTIVA MACCHINE

D28011/D28111/D28113/D28130/D28134/D28135/

D28139/D28141

DEWALT dichiara che i prodotti qui descritti nei Dati

tecnici sono conformi alle normative:

2006/42/CE, EN 60745-1, EN 60745-2-3.

Questi prodotti sono anche conformi alle normative

2004/108/CE e 2011/65/UE. Per ulteriori

informazioni, contattare DEWALT all’indirizzo

seguente o vedere sul retro del manuale.

Il firmatario è responsabile della compilazione del

documento tecnico e rende questa dichiarazione per

conto di DEWALT.

Horst Grossmann

Vice Presidente Progettazione e Sviluppo Prodotti

DEWALT, Richard-Klinger-Strasse 11,

D-65510, Idstein, Germania

01.12.2012

AVVERTENZA: per ridurre il rischio di

lesioni, leggere il manuale di istruzioni

Avvertenze generali di sicurezza per

apparati elettrici

AVVERTENZA! leggere

attentamente tutte le avvertenze e

le istruzioni. La mancata osservanza

delle istruzioni seguenti può causare

scossa elettrica, incendio e/o gravi

lesioni personali.

CONSERVARE LE AVVERTENZE E LE ISTRUZIONI

PER RIFERIMENTI FUTURI

Il termine “apparato elettrico” utilizzato nelle

avvertenze fa riferimento sia agli apparati alimentati

a corrente (con cavo elettrico), sia a quelli a batteria

(senza cavo).

1) SICUREZZA DELL’AREA DI LAVORO

a) Mantenere l’area di lavoro pulita e

ben illuminata. Gli ambienti disordinati

o scarsamente illuminati favoriscono gli

incidenti.

b) Non azionare gli apparati in ambienti

con atmosfera esplosiva, come quelli

in presenza di liquidi, gas o polveri

infiammabili. Gli apparati elettrici creano

scintille che possono incendiare le polveri o i

fumi.

c) Durante l’uso di un apparato elettrico,

tenere lontani i bambini e chiunque si

trovi nelle vicinanze. Le distrazioni possono

provocare la perdita di controllo.

2) SICUREZZA ELETTRICA

a) Le spine dell’apparato elettrico devono

essere adatte alla presa di alimentazione.

Non modificare la spina in alcun modo.

Non collegare un adattatore alla spina di

un apparato elettrico dotato di scarico a

terra. Per ridurre il rischio di scossa elettrica

evitare di modificare le spine e utilizzare

sempre le prese appropriate.

b) Evitare il contatto con superfici collegate

con la terra, quali tubature, termosifoni,

fornelli e frigoriferi. Se il proprio corpo è

collegato con la terra, il rischio di scossa

elettrica aumenta.

c) Non esporre gli apparati elettrici alla

pioggia o all’umidità. Se l’acqua entra

nell’apparato elettrico aumenta il rischio di

scossa elettrica.

d) Non utilizzare il cavo elettrico in modo

improprio. Non utilizzare mai il cavo per

spostare, tirare o scollegare l’apparato

elettrico. Tenere il cavo elettrico lontano

da fonti di calore, olio, bordi taglienti

o parti in movimento. Se il cavo è

danneggiato o impigliato, il rischio di scossa

elettrica aumenta.

e) Quando l’apparato elettrico viene

impiegato all’aperto, utilizzare unicamente

cavi di prolunga previsti per esterni. L’uso

di un cavo elettrico adatto ad ambienti esterni

riduce il rischio di scossa elettrica.

f) Se è non è possibile evitare l’uso di un

apparato elettrico in ambienti umidi,

usare una fonte di corrente protetta da un

interruttore differenziale (salvavita) L’uso di

un interruttore differenziale riduce il rischio di

scossa elettrica.

3) SICUREZZA PERSONALE

a) Quando si utilizza un apparato elettrico

evitare di distrarsi. Prestare attenzione

a quello che si sta facendo e utilizzare

il buon senso. Non utilizzare l’apparato

elettrico quando si è stanchi o sotto

l’effetto di droghe, alcool o medicinali.

ITALIANO

Un solo attimo di distrazione durante l’uso di

tali apparati potrebbe provocare gravi lesioni

personali

b) Indossare abbigliamento di protezione

adeguato. Utilizzare sempre protezioni

oculari. L’uso di abbigliamento di protezione

quali mascherine antipolvere, scarpe

antinfortunistiche antiscivolo, caschi di

sicurezza o protezioni uditive, in condizioni

opportune consente di ridurre le lesioni

personali.

c) Evitare avvii involontari. Assicurarsi

che l’interruttore sia in posizione di

spento prima inserire l’alimentazione

elettrica e/o il blocco batteria e prima

di afferrare o trasportare l’apparato. Il

trasporto di apparati elettrici tenendo il dito

sull’interruttore o quando sono collegati alla

rete elettrica con l’interruttore nella posizione

di acceso provoca incidenti.

d) Prima di accendere l’apparato elettrico,

rimuovere eventuali chiavi o utensili di

regolazione. Un utensile di regolazione

o una chiave fissati su una parte rotante

dell’apparato elettrico possono provocare

lesioni personali.

e) Non sporgersi. Mantenere sempre una

buona stabilità al suolo ed equilibrio. Ciò

consente un migliore controllo dell’apparato

nelle situazioni impreviste.

f) Indossare vestiario adeguato. Non

indossare abiti lenti o gioielli. Tenere

capelli, vestiti e guanti lontano dalle parti

in movimento. Abiti lenti, gioielli o capelli

lunghi possono impigliarsi nelle parti in

movimento.

g) Se i dispositivi sono forniti di

collegamento con l’attrezzatura di

aspirazione e raccolta delle polveri,

assicurarsi che siano collegati e utilizzati

correttamente. La raccolta delle polveri può

ridurre i pericoli legati a queste ultime.

4) USO E MANUTENZIONE DELL’APPARATO ELETTRICO

a) Non forzare l’apparato. Utilizzare un

apparato adatto al lavoro da eseguire.

L’apparato lavora meglio e con maggior

sicurezza se utilizzato secondo quanto è stato

previsto.

b) Non utilizzare l’apparato se l’interruttore

non permette l’accensione o lo

spegnimento. Qualsiasi apparato elettrico

che non possa essere controllato tramite

l’interruttore è pericoloso e deve essere

riparato.

c) Staccare la spina dall’alimentazione

elettrica e/o il blocco batteria

dell’apparato elettrico prima di effettuare

qualsiasi tipo di regolazione, prima

di cambiare gli accessori o di riporlo.

Queste misure di sicurezza preventive

riducono il rischio di azionare l’apparato

accidentalmente.

d) Riporre gli apparati non utilizzati fuori

dalla portata dei bambini ed evitarne

l’uso da parte di persone che hanno poca

familiarità con l’apparato elettrico e con le

presenti istruzioni. Gli apparati elettrici sono

pericolosi in mano a persone inesperte.

e) Eseguire una manutenzione adeguata

degli apparati elettrici. Verificare il

cattivo allineamento e inceppamento di

parti mobili, la rottura di componenti e

ogni altra condizione che possa influire

sul funzionamento degli apparati. Se

danneggiato, far riparare l’apparato

elettrico prima dell’uso. Molti incidenti sono

provocati da apparati elettrici su cui non è

stata effettuata la corretta manutenzione.

f) Tenere gli utensili da taglio affilati e puliti.

La manutenzione corretta degli utensili da

taglio con bordi affilati riduce le probabilità di

inceppamento e ne facilita il controllo.

g) Utilizzare l’apparato elettrico, gli

accessori, le punte ecc., rispettando

le presenti istruzioni e tenendo in

considerazione le condizioni di

funzionamento e il lavoro da eseguire.

L’utilizzo dell’apparato elettrico per impieghi

diversi da quelli previsti può provocare

situazioni di pericolo.

5) ASSISTENZA

a) L’apparato elettrico deve essere riparato

da personale qualificato,che utilizzi

ricambi originali identici alle parti da

sostituire. In questo modo viene garantita la

sicurezza dell’apparato elettrico.

NORME DI SICUREZZA SPECIFICHE

AGGIUNTIVE

Avvertenze di sicurezza per tutte le

lavorazioni

a) Questo apparato è stato progettato per

essere utilizzato come smerigliatrice,

sabbiatrice, spazzola o apparato di taglio.

Leggere attentamente tutte le avvertenze,

istruzioni, illustrazioni e specifiche fornite

ITALIANO

con l’apparato. La mancata osservanza delle

istruzioni seguenti può dar luogo a scossa

elettrica, incendio e/o lesioni gravi .

b) Si sconsiglia l’esecuzione di operazioni

come la lucidatura e la sabbiatura (D28141)

con questo apparato elettrico. L’esecuzione

di lavorazioni per le quali l’apparato non è stato

progettato comporta dei rischi e può causare

lesioni personali.

c) Non utilizzare accessori non progettati

appositamente o non consigliati dal

produttore per questo tipo di apparato.

Anche se un accessorio può essere collegato

all’apparato, ciò non ne garantisce la sicurezza

di utilizzo.

d) La velocità nominale dell’accessorio deve

essere pari almeno a quella massima

indicata sull’apparato. Gli accessori fatti

funzionare a una velocità superiore rispetto

a quella nominale possono rompersi e

disintegrarsi.

e) Il diametro esterno e lo spessore

dell’accessorio devono rientrare nei limiti

previsti per l’apparato. Non è possibile

proteggere o controllare adeguatamente gli

accessori di dimensioni errate.

f) Il diametro dell’asse di mole, flange,

platorelli o di qualsiasi altro accessorio

deve corrispondere esattamente a quella

dell’alberino dell’apparato. Gli accessori

con il diametro dell’asse che non corrisponde

alla struttura di montaggio dell’apparato

non mantengono l’equilibrio, vibrano

eccessivamente e possono causare la perdita di

controllo.

g) Non utilizzare accessori danneggiati.

Prima di ogni utilizzo controllare gli

accessori affinché sui dischi abrasivi non

vi siano scheggiature e lesioni, non siano

presenti crepe o segni eccessivi di usura

sul platorello, che le spazzole metalliche

non abbiano filamenti metallici staccati o

spezzati. Se l’apparato o l’accessorio è

caduto, verificare eventuali danni o installare

un accessorio non danneggiato. Dopo

aver ispezionato o installato un accessorio,

verificare che l’operatore e le altre persone

siano lontane dal piano dell’accessorio

rotante e far girare l’apparato a vuoto alla

massima velocità per un minuto. Gli accessori

danneggiati normalmente si rompono durante

questa fase di verifica.

h) Indossare abbigliamento di protezione

adeguato. A seconda delle lavorazioni,

utilizzare una maschera o occhiali di

protezione. Se opportuno, indossare

una mascherina antipolvere, protezioni

acustiche, guanti e un grembiule da lavoro

in grado di arrestare frammenti abrasivi

o di lavorazione di piccole dimensioni. La

protezione oculare deve impedire a detriti volanti

generati dalle varie lavorazioni di raggiungere gli

occhi. La maschera antipolvere o il respiratore

devono essere in grado di filtrare le particelle

generate dalle lavorazioni. L’esposizione

prolungata a rumori di alta intensità può causare

la perdita dell’udito.

i) Tenere le altre persone a distanza di

sicurezza dalla zona di lavoro. Chiunque

acceda alla zona di lavoro deve indossare

abbigliamento di protezione adeguato.

Frammenti del pezzo da lavorare o di un

accessorio rotto possono volare via e causare

lesioni al di là dell’immediata area di lavoro.

j) Sostenere l’apparato unicamente con

supporti aventi superfici isolanti quando si

eseguono lavorazioni in cui la parte tagliente

potrebbe toccare cavi elettrici nascosti o il

cavo di alimentazione dell’apparato stesso.

Gli accessori da taglio che vengono a contatto

con un cavo sotto tensione trasmettono la

corrente elettrica anche alle parti metalliche

esposte dell’apparato e possono provocare la

folgorazione dell’operatore.

k) Posizionare il cavo lontano dall’accessorio

rotante. In caso di perdita di controllo, il cavo

può essere tagliato o impigliato e potrebbe

avere una forza tale da trascinare la mano

o il braccio dell’operatore verso l’accessorio

rotante.

l) Non appoggiare mai l’apparato finché

l’accessorio non si sia completamente

arrestato. L’accessorio rotante potrebbe fare

presa sulla superficie e trascinare l’apparato

facendone perdere il controllo.

m) Non azionare l’apparato mentre lo si

trasporta a fianco. Un contatto accidentale

con l’accessorio rotante può farlo impigliare ai

vestiti e trascinarlo verso il corpo dell’operatore.

n) Pulire regolarmente le prese d’aria

dell’apparato. La ventola del motore può

attirare la polvere all’interno dell’alloggiamento

e l’accumulo eccessivo di metallo polverizzato

può causare pericoli elettrici.

o) Non utilizzare l’apparato vicino a materiali

infiammabili. Le scintille possono far prendere

fuoco ai materiali.

ITALIANO

p) Non utilizzare accessori che richiedono

refrigeranti liquidi. L’utilizzo di acqua o altri

liquidi refrigeranti può provocare elettrocuzione

o scosse elettriche.

ISTRUZIONI DI SICUREZZA

AGGIUNTIVE PER TUTTE LE

LAVORAZIONI

Cause del rimbalzo e salvaguardia

dell’operatore

Il rimbalzo è una reazione improvvisa provocata

da mole, platorelli, spazzole o qualsiasi altro

accessorio in rotazione che rimanga pinzato o

impigliato. Ciò provoca un arresto immediato

dell’accessorio rotante che a sua volta provoca la

perdita di controllo dell’apparato, che viene spinto

nella direzione opposta rispetto alla rotazione

dell’accessorio nel punto in cui è stato trattenuto.

Ad esempio, se un disco abrasivo è impigliato

o pinzato dal pezzo da lavorare, il bordo della

mola penetrato nel punto pinzato può scavare nel

materiale e causare lo scavalcamento o il rimbalzo

della mola. la mola può saltare sia verso l’operatore

che in direzione opposta a secondo della direzione

del movimento della mola nel punto pinzato. In

queste condizioni è possibile che i dischi abrasivi si

spezzino.

Il rimbalzo è il risultato di un uso sbagliato

dell’apparato e/o di metodi o condizioni di lavoro

scorretti e può essere evitato prendendo le

appropriate precauzioni come descritto di seguito:

a) mantenere una salda presa sull’apparato e

scegliere una posizione per corpo e braccia

che sia in grado di resistere alle forze di

rimbalzo. Utilizzare sempre l’impugnatura

ausiliaria, se presente, per offrire la massima

resistenza al rimbalzo o alla reazione di

coppia durante l’avviamento. L’operatore

può frenare la reazione di coppia o la forza

di rimbalzo se vengono prese le precauzioni

adatte.

b) non porre mai le mani vicino l’accessorio

rotante. L’accessorio può rimbalzare sulle mani

dell’operatore.

c) l’operatore non deve posizionarsi nel punto

in cui si potrebbe dirigere l’apparato in caso

di rimbalzo. Il rimbalzo spinge l’apparato nella

direzione opposta al movimento del disco nel

punto in cui si impiglia.

d) prestare particolare attenzione quando

si lavorano angoli, estremità appuntite

ecc. Evitare di far rimbalzare o impigliare

l’accessorio. Angoli, estremità appuntite o

rimbalzi tendono a fare impigliare l’accessorio

rotante e a causare la perdita di controllo o il

rimbalzo dell’apparato.

e) non collegare una lama da motosega per

legno o una lama da sega dentata. Queste

lame creano rimbalzi e perdita di controllo

frequenti.

Avvertenze di sicurezza speciﬁ che

per lavorazioni di smerigliatura e

taglio abrasivo

a) Usare solo i tipi di mola raccomandati per il

proprio apparato e le protezioni specifiche

progettate per quella mola. Le mole non

omologate per quell’apparato non possono

essere protette adeguatamente e non sono

sicure.

b) La protezione deve essere fissata

saldamente all’apparato e posizionata per

la massima sicurezza, in modo che la mola

sporga il meno possibile verso l’operatore.

La protezione serve per proteggere l’operatore

da frammenti di mole spezzate, da un contatto

accidentale con la mola e dalle scintille che

potrebbero incendiare gli indumenti.

c) Le mole vanno usate solo nelle lavorazioni

per cui sono raccomandate. Per esempio:

non molare con il fianco di una mola

da taglio. Le mole da taglio abrasivo sono

progettate per la smerigliatura periferica. Forze

laterali applicate a queste mole possono

causarne la frantumazione.

d) Per le mole utilizzare sempre flange non

danneggiate, della dimensione e forma

corretta per quella mola. Se le flange sono

appropriate, supportano la mola e ne riducono

la possibilità di rottura. Le flange per dischi da

taglio possono differire dalle flange per dischi

abrasivi.

e) Non utilizzare mole consumate dall’uso

con apparati più potenti. Le mole progettate

per apparati più potenti non sono adatte alle

maggiori velocità degli apparati più piccoli e si

possono spaccare.

Avvertenze di sicurezza aggiuntive

speciﬁ che per lavorazioni di taglio

abrasivo

a) Non far incastrare il disco di taglio e non

applicare troppa pressione. Non provare

a fare tagli troppo profondi. Il sovraccarico

della mola aumenta il carico e la suscettibilità

ITALIANO

alla torsione o all’inceppamento della mola nel

taglio, con la possibilità di rimbalzo o di rottura.

b) Non posizionarsi con il corpo allineato alla

mola in rotazione e star dietro di essa.

Quando la mola si muove nella direzione di

allontanamento dal corpo, il possibile rimbalzo

può spingere la mola in rotazione e l’apparato

proprio verso di se.

c) Quando la mola si inceppa o quando un

taglio si interrompe per qualsiasi ragione,

spegnere l’apparato e tenerlo immobile fino

al suo completo arresto Non tentare mai di

rimuovere il disco da taglio mentre la mola

è in movimento, altrimenti può rimbalzare.

Esaminare e prendere azioni correttive per

eliminare le cause che inceppano la lama.

d) Non ricominciare il taglio nel pezzo in

lavorazione. Far raggiungere la massima

velocità alla mola e poi rientrare con

attenzione nel taglio. La mola può incepparsi,

scavalcare o rimbalzare se l’apparato elettrico

viene riavviato quando ancora è dentro al pezzo

in lavorazione.

e) Pannelli o altri pezzi di grandi dimensioni

vanno sorretti per minimizzare il rischio che

la mola sia pinzata o che rimbalzi. I pezzi più

grandi tendono a incurvarsi sotto il loro stesso

peso. Devono essere collocati dei supporti sotto

al pezzo da entrambi i lati, vicino la linea di taglio

e alle estremità del pannello, da entrambi i lati

della mola.

f) Prestare ancora più attenzione quando si

eseguono “tagli a tuffo” all’interno di pareti o

di altre aree cieche. La parte sporgente della

mola può tagliare tubi del gas o dell’acqua, cavi

elettrici o anche oggetti che possono provocare

il ribalzo.

Avvertenze di sicurezza speciﬁ che

per operazioni di sabbiatura

a) Non utilizzare carta vetrata che sporga

molto oltre il disco. Nella scelta della carta

vetrata seguire i consigli del produttore.

Una carta vetrata che sporga oltre il platorello

di sabbiatura presenta il rischio di lacerazioni

e può restare impigliata, strappare il disco o

rimbalzare.

Avvertenza di sicurezza speciﬁ che

per lavorazioni di spazzolatura

a) Far attenzione alle setole metalliche che

schizzano via dalla spazzola anche durante

le comuni lavorazioni. Non sforzare le setole

con un eccessivo carico sulle spazzola. Le

setole metalliche penetrano facilmente gli abiti

leggeri e/o la pelle.

b) Quando viene raccomandato l’utilizzo di

una protezione durante la spazzolatura, non

far mai toccare la mola o la spazzola con il

bordo della protezione. La mola o la spazzola

possono aumentare di diametro durante il

lavoro a causa delle forze centrifughe.

Informazioni di sicurezza aggiuntive

• Il montaggio filettato degli accessori deve

corrispondere alla filettatura del mandrino della

smerigliatrice. Per gli accessori montati tramite

flange, il foro dell’albero dell’accessorio deve

corrispondere al diametro di posizionamento

della flangia. Gli accessori che non

corrispondono alla struttura di montaggio

dell’apparato non mantengono l’equilibrio,

vibrano eccessivamente e possono causare la

perdita di controllo.

• La superficie di smerigliatura delle mole premute

al centro deve essere montata al di sotto

del piano della linguetta di protezione. Non è

possibile fornire una protezione adeguata a una

mola non montata correttamente che sporge

attraverso il piano della linguetta di protezione.

Rischi residui

Malgrado l’applicazione delle principali regole

di sicurezza e l’implementazione di dispositivi di

sicurezza, alcuni rischi residui non possono essere

evitati. Questi sono:

– Menomazioni uditive

– Rischio di lesioni personali causati da schegge

volanti.

– Rischio di bruciature causate da parti che si

arroventano durante la lavorazione.

– Rischio di lesioni personali causate dall’utilizzo

prolungato.

– Rischio di polveri provenienti da sostanze

pericolose.

Riferimenti sull’apparato

Sull’apparato sono presenti i seguenti simboli:

Leggere il manuale d’istruzioni prima

dell’uso.

Utilizzare protezioni acustiche.

Utilizzare protezioni oculari.

ITALIANO

POSIZIONE DEL CODICE DATA (FIG. 1)

Il codice data (p), che comprende anche l’anno

di fabbricazione, è stampato sulla superficie

dell’alloggiamento.

Esempio: 2013 XX XX

Anno di fabbricazione

Contenuto dell’imballo

La confezione contiene:

1 Rettificatrice angolare

1 Dispositivo di protezione (Tipo 27)

1 Impugnatura laterale

1 Set di flange

1 Chiave a due perni

1 Cassetta di trasporto (solo i modelli K)

1 manuale di istruzioni

1 disegno esploso

• Verificare eventuali danni all’apparato, ai

componenti o agli accessori che possano

essere avvenuti durante il trasporto.

• Prima di utilizzare il prodotto, leggere e

comprendere interamente questo manuale.

Descrizione (ﬁ g. 1)

AVVERTENZA: non modificare mai

l’apparato o alcuna parte di esso.

Potrebbe dar luogo a danni o a lesioni

personali.

a. Interruttore on/off

b. Chiusura alberino

c. Dispositivo di protezione

d. Impugnatura laterale

DESTINAZIONE D’USO

Le smerigliatrici angolari ad uso intensivo D28011/

D28111/D28113/D28130/D28134/D28135/

D28139/D28141 sono state progettate per

applicazioni professionali di smerigliatura, taglio e

sabbiatura (eccetto D28141).

NON utilizzare dischi abrasivi diversi da quelli a

centro depresso e dai dischi lamellari.

NON utilizzare in condizioni di bagnato o in presenza

di liquidi o gas infiammabili.

Queste smerigliatrici angolari per uso pesante sono

apparati elettrici professionali.

NON CONSENTIRE a bambini di entrare in

contatto con l’apparato. L’uso di questo apparato

da parte di persone inesperte deve avvenire sotto

sorveglianza.

• Questo prodotto non è destinato per l’uso

da parte di persone (compresi i bambini) con

capacità fisiche, sensoriali o mentali ridotte, o

prive di esperienza e conoscenza, a meno che

non abbiano ottenuto sorveglianza o istruzioni

riguardo all’uso dell’apparecchio da parte di

una persona responsabile della loro sicurezza. I

bambini non devono mai essere lasciati da soli

con questo prodotto.

Impugnatura laterale antivibrazione

D28113/D28130/D28135/D28141

L’impugnatura laterale antivibrazione offre l’ulteriore

comodità di assorbire le vibrazioni causate

dall’apparato.

Protezione ad aggancio rapido

D28113/D28130/D28134/D28135/D28141

La protezione ad aggancio rapido permette una

sua veloce regolazione durante le lavorazioni, per

aumentarne la versatilità.

Sistema di espulsione della

polvere (ﬁ g. 1)

D28113/D28130/D28134/D28135/D28141

Il sistema di espulsione della polvere (e) ne evita

l’accumulo intorno alla protezione e all’entrata

del motore e ne minimizza la quantità che entra

nell’alloggiamento del motore.

Sicurezza elettrica

Il motore elettrico è stato progettato per essere

alimentato con un solo livello di tensione. Verificare

sempre che l’alimentazione corrisponda alla tensione

della targhetta.

L’apparato DEWALT possiede doppio

isolamento secondo la normativa

EN 60745, perciò non è necessario il

collegamento a terra.

Se il cavo di alimentazione è danneggiato, deve

essere sostituito con un cavo appositamente

realizzato, disponibile tramite la rete di assistenza

DEWALT.

CH Per la sostituzione del cavo di alimentazione,

utilizzare sempre la spina di tipo prescritto.

Tipo 11 per la classe II

(doppio isolamento) - utensili elettrici

Tipo 12 per la classe I

(messa a terra) - utensili elettrici

CH Gli apparecchi portatili, utilizzati in ambiente

esterno, devono essere collegati ad un

interruttore differenziale.

ITALIANO

Utilizzo di un cavo di prolunga

Se è necessaria una prolunga, utilizzare un cavo di

prolunga omologato a 3 anime, idoneo alla potenza

di ingresso di questo apparato (vedere i Dati

tecnici). La sezione minima del conduttore è

1,5 mm2 e la lunghezza massima è 30 m.

Se si utilizza un cavo in bobina, srotolarlo

completamente.

MONTAGGIO E REGOLAZIONI

AVVERTENZA: per ridurre il rischio

di gravi lesioni personali, spegnere

l’apparato e staccare la spina

dalla presa di corrente prima di

eseguire qualsiasi regolazione

o rimozione/installazione di

dotazioni o accessori. Prima di

ricollegare l’apparato, premere e

rilasciare l’interruttore di accensione per

assicurarsi che sia spento. Un avvio

accidentale può causare lesioni.

Attacco dell’impugnatura laterale

(ﬁ g. 1, 6)

AVVERTENZA: prima di utilizzare

l’apparato, verificare che l’impugnatura

sia fissata saldamente.

AVVERTENZA: l’impugnatura laterale

deve essere sempre utilizzata per

mantenere il controllo dell’apparato in

qualsiasi momento.

Avvitare a fondo l’impugnatura (d) in uno degli innesti

(f) presenti su ciascun lato della scatola ingranaggi.

Montaggio e rimozione della

protezione (ﬁ g. 2)

AVVERTENZA: per ridurre il rischio

di gravi lesioni personali, spegnere

l’apparato e staccare la spina

dalla presa di corrente prima di

eseguire qualsiasi regolazione

o rimozione/installazione di

dotazioni o accessori. Prima di

ricollegare l’apparato, premere e

rilasciare l’interruttore di accensione per

assicurarsi che sia spento. Un avvio

accidentale può causare lesioni.

ATTENZIONE: Le protezioni vanno

usate con questa smerigliatrice.

Quando si usa la smerigliatrice D28011, D28111,

D28113, D28130, D28134, D28135, D28139 o

la D28141 con una mola di abrasivi agglomerati

per tagliare metallo o muratura, è NECESSARIO

utilizzare una protezione di Tipo 1. Le protezioni

di Tipo 1 sono disponibili come accessori a

pagamento presso i distributori DEWALT.

NOTA: vedere Guida accessori per la

smerigliatura al termine di questa sezione per

gli altri accessori da poter utilizzare con queste

smerigliatrici.

DISPOSITIVO DI PROTEZIONE CON VITE DI FISSAGGIO

(FIG. 2)

D28011/D28111/D28139

1. Poggiare la smerigliatrice angolare su un tavolo,

con l’alberino (o) in su.

2. Allineare le guide (k) con le tacche (l).

3. Premere la protezione (c) verso il basso e

ruotarla sulla posizione richiesta.

4. Stringere forte la vite (m).

5. Per rimuovere la protezione, allentare la vite.

ATTENZIONE: se non si riesce a

stringere la protezione con la vite di

regolazione, non utilizzare l’apparato.

Per ridurre il rischio di lesioni personali,

portare l’apparato e la protezione a

un centro di assistenza per riparare o

sostituire la protezione.

DISPOSITIVO DI PROTEZIONE SENZA CHIAVE (FIG. 3)

D28113/D28130/D28134/D28135/D28141

1. Posizionare la rettificatrice angolare su un

ripiano, con l’alberino (o) rivolto verso l’alto.

2. Sbloccare il fermo del morsetto (g) e tenere

il dispositivo di protezione (c) sopra l’utensile

come illustrato.

3. Allineare le alette (k) alle tacche (l).

4. Premere il dispositivo di protezione verso il

basso e ruotarlo alla posizione richiesta.

5. Se necessario, aumentare la forza di fissaggio

serrando la vite (m).

6. Serrare il fermo del morsetto.

7. Per rimuovere il dispositivo di protezione,

rilasciare il fermo del morsetto.

Inserimento e rimozione di un disco

da smerigliatura o da taglio

(ﬁ g, 1, 4, 5)

AVVERTENZA: non utilizzare dischi

danneggiati

ITALIANO

1. Poggiare l’apparato su un tavolo, con l’alberino

in su.

2. Inserire correttamente la flangia interna (i)

sull’alberino (o) (fig. 4).

3. Poggiare il disco (n) sulla flangia (i). Quando

si inserisce un disco con il centro depresso,

assicurarsi che la parte centrale rialzata (j) sia

rivolta verso la flangia (i).

4. Avvitare il dado di serraggio filettato (h)

sull’alberino (o) (fig. 5).

a. Quando si inserisce un disco da

smerigliatura, l’anello del dado di serraggio

filettato (h) deve essere rivolto verso il disco

(fig. 5A).

b. Quando si inserisce un disco da taglio,

l’anello del dado di serraggio filettato (h) deve

essere rivolto dalla parte opposta del disco

(fig. 5B).

5. Premere il tasto (b) di blocco dell’alberino (o) e

ruotarlo fino a quando si blocca in posizione.

6. Stringere il dado di serraggio filettato (h) con la

chiave doppia in dotazione.

7. Rilasciare il blocco dell’alberino.

8. Per rimuovere il disco, allentare il dado di

serraggio filettato (h) con la chiave doppia.

Montaggio e smontaggio di un

platorello/foglio di carta abrasiva

(ﬁ g, 1, 5)

1. Poggiare l’apparato su un tavolo, con l’alberino

in su.

2. Rimuovere la flangia di supporto (i).

3. Posizionare il platorello di supporto in gomma

correttamente sull’alberino (o).

4. Posizionare il foglio di carta abrasiva sul

platorello di supporto in gomma.

5. Avvitare il dado di serraggio filettato (h)

sull’alberino. L’anello del dado di serraggio

filettato (h) deve essere rivolto verso il platorello

di supporto in gomma.

6. Premere il tasto (c) di blocco dell’alberino (o) e

ruotarlo fino a quando si blocca in posizione.

7. Stringere il dado di serraggio filettato (h) con la

chiave doppia.

8. Rilasciare il blocco dell’alberino

9. Per rimuovere il platorello di supporto in

gomma, allentare il dado di serraggio filettato (h)

con la chiave doppia.

Installazione della spazzola

metallica

Avvitare la spazzola metallica direttamente

sull’alberino senza utilizzare il distanziale e la flangia

filettata.

Prima di cominciare

• Installare la protezione e il disco o la mola

appropriata. Non utilizzare dischi o mole troppo

consumati.

• Non utilizzare accessori danneggiati. Prima di

ogni utilizzo controllare gli accessori affinché

sui dischi abrasivi non vi siano scheggiature

e lesioni, non siano presenti crepe o segni

eccessivi di usura sul platorello, che le spazzole

metalliche non abbiano filamenti metallici

staccati o spezzati. Se l’apparato o l’accessorio

è caduto, verificare eventuali danni o installare

un accessorio non danneggiato. Dopo aver

ispezionato o installato un accessorio, verificare

che l’operatore e le altre persone siano lontane

dal piano dell’accessorio rotante e far girare

l’apparato a vuoto alla massima velocità per un

minuto. Gli accessori danneggiati normalmente

si rompono durante questa fase di verifica.

• Assicurarsi che le flange interna ed esterna

siano montate correttamente. Seguire le

istruzioni fornite nel Diagramma degli

accessori di smerigliatura e di taglio.

• Assicurarsi che il disco o la mola ruoti nella

direzione delle frecce indicate sull’accessorio e

sull’apparato.

FUNZIONAMENTO

Istruzioni per l’utilizzo

AVVERTENZA: osservare sempre le

istruzioni di sicurezza e le normative in

vigore.

AVVERTENZA: per ridurre il rischio

di gravi lesioni personali, spegnere

l’apparato e staccare la spina

dalla presa di corrente prima di

eseguire qualsiasi regolazione

o rimozione/installazione di

dotazioni o accessori. Prima di

ricollegare l’apparato, premere e

rilasciare l’interruttore di accensione per

assicurarsi che sia spento.

AVVERTENZA:

• Assicurarsi che tutti i materiali da

smerigliare siano fissati saldamente.

ITALIANO

• Usare morse o un morsetto per

tenere e bloccare il pezzo da

lavorare ad una piattaforma stabile. È

importante fissare e sostenere il pezzo

saldamente per impedire movimenti

del pezzo e la perdita del controllo.

Il movimento del pezzo o la perdita

del controllo possono costituire

un pericolo e provocare lesioni alle

persone.

• Fissare il pezzo da lavorare. Un pezzo

da lavorare fissato con dispositivi di

serraggio o in una morsa è tenuto più

saldamente che se tenuto a mano.

• Pannelli o altri pezzi di grandi

dimensioni vanno sorretti per

minimizzare il rischio che la mola sia

pinzata o che rimbalzi. I pezzi più

grandi tendono a incurvarsi sotto

il loro stesso peso. Devono essere

collocati dei supporti sotto al pezzo da

entrambi i lati, vicino la linea di taglio e

alle estremitr del pannello, da entrambi

i lati della mola.

• Indossare sempre regolari guanti da

lavoro durante il funzionamento di

questo utensile.

• La scatola del cambio diventa

bollente durante l’uso.

• Applicare solo una pressione leggera

sull’apparato. Non esercitare pressioni

laterali sul disco.

• Evitare i sovraccarichi. Se l’apparato

si surriscalda, farlo girare a vuoto

per qualche minuto per raffreddare

l’accessorio. Non toccare gli accessori

prima che si siano raffreddati. I dischi

diventano bollenti durante l’uso.

• Non utilizzare riduttori o adattatori

per adattare il foro di un disco troppo

largo all’utensile adoperato.

• Non usare mai l’utensile senza aver

ricollocato la protezione del disco al

suo posto.

• L’apparato non è destinato all’uso con

una tazza per smerigliatura.

• Non utilizzare l’apparato elettrico con

un supporto tagliato.

• Non usare mai dischi deformabili

insieme a prodotti legati abrasivi.

• Il disco continuerà a ruotare per

qualche istante dopo che l’utensile è

stato spento.

Corretto posizionamento delle mani

(ﬁ g. 1)

AVVERTENZA: per ridurre il rischio di

gravi lesioni personali, tenere le mani

SEMPRE nella posizione corretta, come

illustrato.

AVVERTENZA: per ridurre il rischio

di gravi lesioni personali, mantenere

SEMPRE una presa sicura per

prevenire reazioni improvvise.

Per una presa corretta, stringere con una mano

l’impugnatura laterale (d) e con l’altra il corpo

dell’apparato, come mostrato in figura 1.

Accensione e spegnimento (on e off)

(ﬁ g. 1)

AVVERTENZA: non accendere o

spegnere l’utensile quando si trova sotto

carico.

1. Per far partire l’utensile, premere l’interruttore

on/off (a).

2. Per il funzionamento continuo, premere

l’interruttore completamente in avanti.

3. Per fermare l’utensile, rilasciare l’interruttore.

Per fermare l’utensile durante il funzionamento

continuo, fare pressione sulla parte posteriore

dell’interruttore.

Blocco dell’alberino (ﬁ g. 1)

Il blocco dell’alberino (b) serve a prevenire la

rotazione dell’alberino durante il montaggio o la

rimozione delle mole. Agire sul blocco del’alberino

solo quando l’apparato è spento, con il cavo

elettrico staccato dalla presa e dopo che è

completamente fermo.

AVVISO: per ridurre il rischio di

danneggiare l’apparato, non inserire

il blocco dell’alberino durante il

funzionamento. Altrimenti si danneggia

l’apparato e gli accessori presenti

potrebbero schizzare via, causando

possibili lesioni.

Per inserire il blocco, premere il pulsante di blocco

dell’alberino e ruotarlo fino a quando non gira più.

ITALIANO

Lavorazioni su metalli

Nelle lavorazioni su parti metalliche, assicurarsi che

sia stato inserito un interruttore differenziale per

evitare i rischi residui causati da sfridi metallici.

Se la corrente è stata interrotta dall’interruttore

differenziale, portare l’apparato presso un centro di

assistenza autorizzato DEWALT.

AVVERTENZA: in condizioni di lavoro

estreme, durante le lavorazioni su

metalli si possono accumulare polveri

conduttive dentro l’alloggiamento

del motore Ciò può far degradare

l’isolamento protettivo della macchina,

con possibili rischi di scossa elettrica.

Per evitare l’accumulo di sfridi metallici dentro la

macchina, si raccomanda di pulire le prese d’aria

giornalmente. Vedere Manutenzione.

Uso dei dischi lamellari

AVVERTENZA: accumulo di polvere

metallica Nelle lavorazioni su metalli,

l’uso estensivo di dischi lamellari

aumenta le possibilità di scossa elettrica.

Per ridurre questo rischio, inserire un

interruttore differenziale prima dell’utilizzo

e pulire le prese d’aria giornalmente con

aria compressa, seguendo le istruzioni di

manutenzione.

Taglio nel metallo

Per il taglio di abrasivi agglomerati, utilizzare

sempre la protezione di tipo 1.

Durante il taglio, lavorare con un’alimentazione

moderata, adattata al materiale di taglio. Non

esercitare pressione sul disco di taglio e non inclinare

né far oscillare la macchina.

Non ridurre la velocità dei dischi di taglio in corsa

applicando una pressione laterale.

La macchina deve sempre funzionare con un

movimento di smerigliatura verso l’alto. Altrimenti

sussiste il rischio che venga fatta fuoriuscire dal

taglio in modo incontrollato.

Durante il taglio di profili e barre quadrate, è

consigliabile iniziare dalla sezione trasversale più

piccola.

Smerigliatura grezza

Non utilizzare mai un disco da taglio per la

sgrossatura.

I risultati ottimali di sgrossatura sono ottenuti

impostando la macchina a un’angolazione compresa

tra 30°-40°. Spostare la macchina avanti e indietro

con una pressione moderata. In tal modo, il pezzo

da lavorare non si scalderà eccessivamente, non si

scolorirà e non si formeranno scanalature.

Taglio di pietra

La macchina deve essere utilizzata

esclusivamente per il taglio a secco.

Per il taglio della pietra, è consigliabile utilizzare un

disco di taglio diamantato.

Utilizzare la macchina esclusivamente con una

maschera anti-polvere.

Consigli per la lavorazione

Esercitare cautela nel taglio di scanalature in

pareti strutturali.

Le scanalature nelle pareti strutturali sono soggette

alle normative specifiche di ciascun paese. Tali

normative devono essere osservate in tutti i casi.

Prima di iniziare il lavoro, consultare l’ingegnere

strutturale, l’architetto o il responsabile edile

competente.

MANUTENZIONE

L’apparato elettrico DEWALT è stato progettato per

lavorare a lungo con una minima manutenzione.

Prestazioni sempre soddisfacenti dipendono da una

cura appropriata e da una pulizia regolare.

AVVERTENZA: per ridurre il rischio

di gravi lesioni personali, spegnere

l’apparato e staccare la spina

dalla presa di corrente prima di

eseguire qualsiasi regolazione

o rimozione/installazione di

dotazioni o accessori. Prima di

ricollegare l’apparato, premere e

rilasciare l’interruttore di accensione per

assicurarsi che sia spento. Un avvio

accidentale può causare lesioni.

Spazzole del motore autoespellenti

Il motore si arresta automaticamente indicando

che le spazzole di carbone sono quasi del tutto

consumate e che l’apparato deve essere portato

in assistenza. Le spazzole di carbone non sono

sostituibili dall’utilizzatore. Portare l’apparato presso

un centro di assistenza autorizzato DEWALT.

Lubriﬁ cazione

L’apparato non richiede alcuna ulteriore

lubrificazione.

ITALIANO

Pulizia

AVVERTENZA: soffiare via la polvere

dall’alloggiamento con aria compressa,

non appena vi sia sporco visibile

all’interno e intorno alle prese d’aria

di ventilazione. Quando si esegue

questa procedura indossare occhiali

di protezione e mascherine antipolvere

omologati.

AVVERTENZA: non utilizzare solventi o

altri prodotti chimici aggressivi per pulire

le parti non metalliche dell’apparato.

Questi prodotti chimici indeboliscono i

materiali utilizzati per questi componenti.

Utilizzare un panno inumidito solo

con acqua e sapone delicato. Non

far penetrare del liquido all’interno

dell’apparato, e non immergere alcuno

dei suoi componenti direttamente in un

liquido.

Accessori su richiesta

AVVERTENZA: su questo prodotto

sono stati collaudati soltanto gli

accessori offerti da DEWALT, quindi

l’utilizzo di accessori diversi potrebbe

essere rischioso. Per ridurre il rischio

di lesioni, su questo prodotto vanno

utilizzati solo gli accessori raccomandati

DEWALT.

Rivolgersi al proprio rivenditore per ulteriori

informazioni sugli accessori più adatti.

BANCO DEGLI ACCESSORI

Max.

[mm]

Rotazione

min.

[min.-1]

Velocità

periferica

[m/s]

Lunghezza

del foro

filettato

[mm]

Db d

115 6

22,23

11000

80 -

125 6

22,23

11000

150 6

22,23

9000

D115

11000

80 -

125 11000

150 9000

b75 30 M14 11000 45 18,0

Max.

[mm]

Rotazione

min.

[min.-1]

Velocità

periferica

[m/s]

Lunghezza

del foro

filettato

[mm]

Db d

115 12 M14 11000

80 18,0

125 12 M14 11000

150 12 M14 9000

Rispetto ambientale

Raccolta differenziata. Questo prodotto

non deve essere smaltito con i normali

rifiuti domestici.

Se il prodotto DEWALT deve essere sostituito o

non è più utilizzato, non effettuare lo smaltimento

con i rifiuti domestici. Smaltirlo tramite la raccolta

differenziata.

La raccolta differenziata di prodotti usati

e imballaggi permette il riciclo e il riutilizzo

dei materiali. Il riutilizzo di materiali

riciclati aiuta a impedire l’inquinamento

ambientale e riduce la richiesta di materiali

grezzi.

Secondo le normative locali, la raccolta differenziata

di prodotti elettrici può avvenire a domicilio, presso le

sedi di raccolta comunali oppure presso il rivenditore

al momento dell’acquisto di un nuovo prodotto.

DEWALT offre un servizio di ritiro e riciclaggio dei

suoi prodotti alla fine della loro vita utile. Per usufruire

di questo servizio, restituire il prodotto presso un

riparatore autorizzato che lo raccoglie per conto di

DEWALT.

È possibile individuare il riparatore autorizzato

più vicino rivolgendosi all’ufficio DEWALT di zona

all’indirizzo indicato nel presente manuale. Altrimenti,

è possibile consultare un elenco dei riparatori

autorizzati DEWALT e tutti i dettagli relativi alla

nostra assistenza post-vendita, nel sito Internet:

www.2helpU.com.

ITALIANO

GARANZIA

DEWALT realizza prodotti di qualità e offre

una garanzia eccezionale per i professionisti

che utilizzano i suoi apparati. Questa

dichiarazione di garanzia è aggiuntiva e

non pregiudica in alcun modo la copertura

assicurativa dell’utilizzatore professionista

o quella della previdenza sociale per

l’utente privato non professionista. La

garanzia è valida sui territori degli stati

membri dell’Unione Europea o dell’EFTA

(Associazione europea di libero scambio).

• 30 GIORNI SENZA RISCHI

SODDISFAZIONE GARANTITA •

Se non è completamente soddisfatto delle

prestazioni del suo apparato DEWALT,

può semplicemente restituircelo entro

30 giorni, completo come era al momento

dell’acquisto, per ottenere il rimborso totale

o la sostituzione del prodotto. Il prodotto

deve aver subito un’usura normale in

rapporto al numero di giorni in cui è stato

utilizzato e va restituito accompagnato

dallo scontrino originale di acquisto.

• UN ANNO DI ASSISTENZA GRATUITA •

Se necessita di manutenzione o assistenza

per il suo apparato DEWALT, nei 12 mesi

seguenti l’acquisto, ha diritto a ricevere

un’assistenza gratuita. Verrà effettuata

a titolo gratuito presso un riparatore

autorizzato DEWALT. Deve presentare

uno scontrino che provi l’acquisto. Sono

compresi i costi di manodopera. Sono

esclusi quelli per gli accessori e i ricambi,

a meno che non si tratti di pezzi difettosi

coperti dalla garanzia.

• UN ANNO DI GARANZIA COMPLETA •

Se entro 12 mesi dalla data di acquisto il

suo prodotto DEWALT si rivelasse difettoso

a causa di imperfezioni nei materiali o

nella costruzione, DEWALT garantisce la

sostituzione gratuita di tutte le parti difettose

oppure, a nostra discrezione, la sostituzione

gratuita dell’intero apparato a condizione

che:

• il prodotto non sia stato utilizzato in

modo improprio;

• il prodotto abbia subito una normale

usura;

• non siano avvenuti tentativi di

riparazione da parte di persone non

autorizzate a farli;

• sia presentato uno scontrino che provi

l’acquisto del prodotto;

• il prodotto va restituito come era al

momento dell’acquisto con tutti i

componenti originali.

Se desidera sporgere un reclamo, la

preghiamo di contattare il suo rivenditore

o di verificare dove si trova il suo riparatore

autorizzato DEWALT più vicino nel catalogo

DEWALT o di contattare l’ufficio DEWALT

all’indirizzo indicato nel presente manuale. È

possibile consultare un elenco dei riparatori

autorizzati DEWALT e tutti i dettagli relativi

alla nostra assistenza post-vendita, nel sito

Internet: www.2helpU.com.

ITALIANO

GUIDA ACCESSORI PER LA SMERIGLIATURA

Tipo di protezione Accessorio Descrizione Inserimento della mola

PROTEZIONE

TIPO 27

Disco da

smerigliatura

a centro

depresso Protezione tipo 27

Flangia di sostegno

Type 27 depressed

centre wheel

Dado di serraggio filettato

Mola lamellare

Mole a

spazzola

Mole a

spazzola con

dado filettato

Protezione tipo 27

Mola a spazzola

Spazzola di

ferro con dado

filettato

Protezione tipo 27

Spazzola

Platorello/carta

vetrata

Protezione tipo 27

Platorello di gomma

Disco per sabbiatura

Dado di serraggio filettato

ITALIANO

GUIDA ACCESSORI PER LA SMERIGLIATURA (seguito)

Tipo di protezione Accessorio Descrizione Inserimento della mola

PROTEZIONE

TIPO 1

Mola per

il taglio di

muratura,

legata

Protezione tipo 1

Flangia di sostegno

Disco da taglio

Dado di serraggio filettato

Disco da taglio

per metalli,

legata

PROTEZIONE

TIPO 1

OPPURE

PROTEZIONE

TIPO 27

Dischi da taglio

diamantati

NEDERLANDS

100

HOEKSLIJPMACHINES D28011, D28111, D28113,

D28130, D28134, D28135, D28139, D28141

Hartelijk gefeliciteerd!

U hebt gekozen voor een DEWALT gereedschap. Jarenlange ervaring, grondige productontwikkeling en

innovatie maken DEWALT tot een van de betrouwbaarste partners voor gebruikers van professioneel

gereedschap.

Technische gegevens

D28011 D28111 D28113 D28130

Voltage VAC

230

230 230 230

Type 4

4 4 4

Vermogen W

720

850 900 900

Snelheid zonder weerstand min-1

10500

10500 10500 10500

Schijfdiameter mm

115

115 115 125

Spildiameter

M14

M14 M14 M14

Aslengte mm 16 16 16 16

Gewicht kg

2,1*

2,1* 2,1* 2,2*

* gewicht is inclusief zijhandgreep en bescherming

LPA (geluidsdruk) dB(A)

90 89 90

KPA (onzekerheidsfactor

geluidsdruk) dB(A)

5,0

5,0 3,0 3,0

LWA (akoestisch vermogen) dB(A)

101

101 100 101

KWA (onzekerheid akoestisch

vermogen) dB(A)

5,0

5,0 3,0 3,0

Vibratie totaalwaarden (triax vectorsom) vastgesteld in overeenstemming met EN 60745:

Vibratie-emissiewaarde a

oppervlakte slijpen

h,AG

m/s²

8,0

8,0 8,0 7,5

Onzekerheid K =

m/s²

1,6

1,6 1,5 1,5

Vibratie-emissiewaarde a

schijf zandschuren

h,DS

m/s²

4,0

4,0 2,5 ≤ 2,5

Onzekerheid K =

m/s²

1,5

1,5 1,5 1,5

D28134 D28135 D28139 D28141

Voltage VAC

230 230 230 230

Type

4 4 4 4

Vermogen W

1100 1400 850 1400

Snelheid zonder weerstand min-1

10500 10500 10500 9000

Schijfdiameter mm

125 125 125 150

Spildiameter

M14 M14 M14 M14

Aslengte mm 16 16 16 16

Gewicht kg

2,2* 2,5* 2,1* 2,6*

* gewicht is inclusief zijhandgreep en bescherming

NEDERLANDS

101

D28134 D28135 D28139 D28141

LPA (geluidsdruk) dB(A)

89 91 89 91

KPA (onzekerheidsfactor

geluidsdruk) dB(A)

3,0 3,0 3,0 3,0

LWA (akoestisch vermogen) dB(A)

100 102 100 102

KWA (onzekerheid akoestisch

vermogen) dB(A)

3,0 3,0 3,0 3,0

Vibratie totaalwaarden (triax vectorsom) vastgesteld in overeenstemming met EN 60745:

Vibratie-emissiewaarde a

oppervlakte slijpen

h,AG

m/s²

8,5 8,0 8,0 7,0

Onzekerheid K =

m/s²

1,5 1,5 1,5 1,5

Vibratie-emissiewaarde a

schijf zandschuren

h,DS

m/s²

3,5 ≤ 2,5 ≤ 2,5 –

Onzekerheid K =

m/s²

1,5 1,5 1,5 –

Het vibratie-emissieniveau dat in dit informatieblad

wordt gegeven, is gemeten in overeenstemming met

een gestandaardiseerde test volgens EN 60745 en

kan worden gebruikt om het ene gereedschap met

het andere te vergelijken. Het kan worden gebruikt

voor een eerste inschatting van blootstelling.

WAARSCHUWING: Het verklaarde

vibratie-emissieniveau geldt voor

de hoofdtoepassingen van het

gereedschap. Als het gereedschap

echter voor andere toepassingen

wordt gebruikt, dan wel met

andere accessoires of slecht wordt

onderhouden, kan de vibratie-

emissie verschillen. Dit kan het

blootstellingniveau aanzienlijk verhogen

gedurende de totale arbeidsduur.

Een inschatting van het

blootstellingniveau aan vibratie dient

ook te worden overwogen wanneer het

gereedschap wordt uitgeschakeld of als

het aan staat maar geen daadwerkelijke

werkzaamheden uitvoert. Dit kan

het blootstellingniveau aanzienlijk

verminderen gedurende de totale

arbeidsduur.

Stel aanvullende veiligheidsmaatregelen

op om de operator te beschermen

tegen de effecten van vibratie, zoals:

onderhoud het gereedschap en de

accessoires, houd de handen warm,

organisatie van werkpatronen.

Zekeringen

Europa 230 V gereedschappen 10 Ampère, hoofdstroom

Deﬁ nities: Veiligheidsrichtlijnen

De onderstaande definities beschrijven het

veiligheidsniveau voor ieder signaleringswoord. Lees

de gebruiksaanwijzing a.u.b. zorgvuldig door en let

op deze symbolen.

GEVAAR: Geeft een dreigend

gevaar aan dat, indien dit niet wordt

voorkomen, leidt tot de dood of

ernstig letsel.

WAARSCHUWING: Geeft een mogelijk

gevaar aan dat, indien dit niet wordt

voorkomen, kan leiden tot de dood of

ernstig letsel.

VOORZICHTIG: Geeft een mogelijk

gevaarlijke situatie aan die, indien dit niet

wordt voorkomen, zou kunnen leiden

tot gering of matig letsel.

OPMERKING: Geeft een handeling

aan waarbij geen persoonlijk letsel

optreedt die, indien niet voorkomen,

schade aan goederen kan

veroorzaken.

Wijst op het gevaar voor elektrische

schok.

Wijst op brandgevaar.

NEDERLANDS

102

EG verklaring van overeenstemming

RICHTLIJN VOOR MACHINES

D28011/D28111/D28113/D28130/D28134/D28135/

D28139/D28141

DEWALT verklaart dat deze producten zoals

beschreven onder Technische gegevens in

overeenstemming zijn met:

2006/42/EG; EN 60745-1; EN 60745-2-3.

Deze producten voldoen ook aan Richtlijn

2004/108/EG en 2011/65/EU. Neem voor meer

informatie contact op met DEWALT via het

volgende adres of kijk op de achterzijde van de

gebruiksaanwijzing.

De ondergetekende is verantwoordelijk voor de

samenstelling van het technische bestand en legt

deze verklaring af namens DEWALT.

Horst Grossmann

Vice President Engineering and Product

Development

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Duitsland

01.12.2012

WAARSCHUWING: Lees de

instructiehandleiding om het risico op

letsel te verminderen.

Algemene

veiligheidswaarschuwingen voor

elektrisch gereedschap

WAARSCHUWING! Lees alle

veiligheidswaarschuwingen en alle

instructies. Het niet opvolgen van de

waarschuwingen en instructies kan

leiden tot een elektrische schok, brand

en/of ernstig persoonlijk letsel.

BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES

ALS TOEKOMSTIG REFERENTIEMATERIAAL

De term „elektrisch gereedschap“ in de

waarschuwingen verwijst naar uw (met een

snoer) op de netspanning aangesloten elektrische

gereedschap of naar (draadloos) elektrisch

gereedschap met een accu.

1) VEILIGHEID WERKPLAATS

a) Houd het werkgebied schoon en goed

verlicht. Rommelige of donkere gebieden

zorgen voor ongelukken.

b) Bedien elektrische gereedschappen niet

in een explosieve omgeving, zoals in de

nabijheid van ontvlambare vloeistoffen,

gassen of stof. Elektrische gereedschappen

veroorzaken vonken die het stof of de

dampen kunnen doen ontbranden.

c) Houd kinderen en omstanders op

een afstand terwijl u een elektrisch

gereedschap bedient. Als u wordt afgeleid

kunt u de controle over het gereedschap

verliezen.

2) ELEKTRISCHE VEILIGHEID

a) Stekkers van elektrisch gereedschap

moeten in het stopcontact passen. Pas

de stekker nooit op enige manier aan.

Gebruik geen adapterstekkers samen

met geaard elektrisch gereedschap.

Niet aangepaste stekkers en passende

contactdozen verminderen het risico op een

elektrische schok.

b) Vermijd lichamelijk contact met geaarde

oppervlaktes zoals buizen, radiatoren,

fornuizen en ijskasten. Er bestaat een

verhoogd risico op een elektrische schok als

uw lichaam geaard is.

c) Stel elektrisch gereedschap niet bloot

aan regen of natte omstandigheden.

Als er water in een elektrisch gereedschap

terecht komt, verhoogt dit het risico op een

elektrische schok.

d) Behandel het stroomsnoer voorzichtig.

Gebruik het stroomsnoer nooit om het

elektrische gereedschap te dragen of te

trekken, of de stekker uit het stopcontact

te halen. Houd het snoer uit de buurt

van warmte, olie, scherpe randen, of

bewegende onderdelen. Beschadigde

snoeren of snoeren die in de war zijn

verhogen het risico op een elektrische schok.

e) Als u een elektrisch gereedschap

buitenshuis gebruikt, gebruikt u een

verlengsnoer dat geschikt is voor

gebruik buitenshuis. Het gebruik van een

verlengsnoer dat geschikt is voor buitenshuis,

vermindert het risico op een elektrische

schok.

f) Als het gebruik van een elektrisch

gereedschap op een vochtige locatie

onvermijdelijk is, gebruikt u een

stroomvoorziening die beveiligd is met

NEDERLANDS

104

AANVULLENDE SPECIFIEKE

VEILIGHEIDSVOORSCHRIFTEN

Veiligheidsvoorschriften voor alle

handelingen

Veiligheidsvoorschriften voor alle

handelingen

a) Dit elektrisch gereedschap is bedoeld als

slijpmachine, schuurmachine, metalen

borstel en afkortgereedschap. Lees alle

veiligheidswaarschuwingen, instructies,

illustraties en specificaties die bij dit

gereedschap zijn meegeleverd. Het niet

opvolgen van alle onderstaande instructies kan

leiden tot een elektrische schok, brand en/of

ernstig persoonlijk letsel.

b) Werkzaamheden zoals polijsten en

schuren (D28141) kunt u met dit elektrisch

gereedschap beter niet uitvoeren.

Werkzaamheden waarvoor het elektrisch

gereedschap niet is ontworpen, kunnen leiden

tot een gevaarlijke situatie en persoonlijk letsel.

c) Gebruik geen accessoires die niet speciaal

ontworpen en aanbevolen zijn door de

fabrikant van het gereedschap. Het feit

dat een accessoire aan uw gereedschap kan

worden bevestigd wil nog niet zeggen dat dit

een veilige bediening garandeert.

d) Het nominale toerental van het accessoire

moet tenminste gelijk zijn aan het maximale

toerental zoals dit op het gereedschap

staat vermeld. Accessoires die sneller draaien

dan hun nominale toerental kunnen breken en

wegschieten.

e) De buitendiameter en de dikte van uw

accessoire moeten binnen het nominale

vermogen van uw gereedschap liggen.

Accessoires met een onjuiste grootte kunnen

niet voldoende worden vastgemaakt of

beheerst.

f) De drevelgrootte van wielen, flenzen,

steunkussens en ieder ander accessoire

moet goed passen op de as van het

gereedschap. Accessoires met drevelgaten die

niet passen op de bevestigingshardware van

het gereedschap zullen uit balans raken en/of

extreem trillen en kunnen u de beheersing over

het gereedschap doen verliezen.

g) Gebruik een accessoire niet als ze

beschadigd is. Controleer het accessoire

zoals een schuurwiel voor gebruik op

schilfers en barstjes, steunkussens op

barstjes, scheurtjes of excessieve slijtage,

staalborstels op losse of gespleten draden.

Als het gereedschap of het accessoire is

gevallen, controleert u dit op schade of

plaatst u een onbeschadigd accessoire.

Na het controleren en plaatsen van een

accessoire zorgt u dat u en omstanders

uit de buurt van het bereik van het

ronddraaiende accessoire blijft en zet u het

gereedschap gedurende een minuut aan

op maximale snelheid zonder weerstand.

Beschadigde accessoires breken gewoonlijk af

tijdens deze testtijd.

h) Draag persoonlijke beschermende kleding.

Afhankelijk van de toepassing gebruikt u

gezichtsbedekking en een beschermende of

veiligheidsbril. Indien van toepassing draagt

u een stofmasker, gehoorbescherming,

handschoenen en een werkschort die kleine

afgeschuurde deeltjes of deeltjes van het

werkstuk tegenhouden. De oogbescherming

moet rondvliegende brokstukken die door de

diverse werkzaamheden vrijkomen tegen kunnen

houden. Het stofmasker e.d. moet in staat zijn

om partikeltjes die door uw werkzaamheden

vrijkomen te filteren. Langdurige blootstelling aan

intense geluiden kan gehoorverlies veroorzaken.

i) Houd omstanders op een veilige afstand

van het werkgebied. Iedereen die het

werkgebied betreedt moet persoonlijke

beschermende kleding dragen. Brokstukken

van het werkstuk of van een afgebroken

accessoire kunnen wegvliegen en letsel buiten

het directe werkgebied veroorzaken.

j) Houd het elektrisch gereedschap alleen

vast aan geïsoleerde oppervlakten

als u een handeling uitvoert waarbij

het snijdgereedschap in contact kan

komen met verborgen bedrading of

het eigen stroomsnoer. Accessoires van

zaaggereedschap die in contact komen met

bedrading die onder stroom staat, kunnen

metalen onderdelen van het gereedschap onder

stroom zetten en de gebruiker een elektrische

schok geven.

k) Plaats het stroomsnoer buiten het bereik

van het ronddraaiende accessoire. Als u

de controle verliest, wordt het snoer mogelijk

doorgesneden of gegrepen en kan uw hand

of arm in het draaiende accessoire worden

getrokken.

l) Leg het gereedschap nooit neer voordat het

accessoire volledig tot stilstand is gekomen.

Het ronddraaiende accessoire kan mogelijk in

NEDERLANDS

105

contact met de oppervlakte komen waardoor u

de controle over het gereedschap verliest.

m) Gebruik het gereedschap niet terwijl u het

aan uw zijde draagt. Per ongeluk contact met

het ronddraaiende accessoires kan uw kleding

grijpen waardoor het accessoire naar uw

lichaam wordt getrokken.

n) Maak de luchtgaten van het gereedschap

regelmatig schoon. De ventilator van de

motor zuigt het stof in de behuizing en extreme

ophoping van metaaldeeltjes kan een elektrische

schok veroorzaken.

o) Bedien het gereedschap niet in de buurt van

ontvlambare materialen. Vonken kunnen deze

materialen doen ontbranden.

p) Gebruik geen accessoires die koelvloeistof

nodig hebben. Het gebruik van water of andere

koelvloeistoffen kan leiden tot elektrocutie of een

elektrische schok.

OVERIGE VEILIGHEIDSINSTRUCTIES

VOOR ALLE HANDELINGEN

Oorzaken en voorkoming van

terugslag

Terugslag is een plotselinge reactie op een

ronddraaiend wiel, steunkussen, borstel of ander

accessoire dat bekneld of gegrepen wordt.

Beknelling of grijpen zorgt voor het snel vastlopen

van het ronddraaiende accessoire dat op zijn

beurt zorgt dat het onbeheersbare gereedschap

in de tegenovergestelde richting van de draaiing

van het accessoire wordt gedwongen op het

bevestigingspunt.

Als bijvoorbeeld een schuurwiel wordt gegrepen of

bekneld raakt door het werkstuk, kan de rand van

het wiel die er bij het beknellingpunt ingaat in het

oppervlak van het materiaal slaan waardoor het wiel

naar buiten loopt of terugslaat. Het wiel kan ofwel

naar de operator toe of van hem vandaan springen,

afhankelijk van de richting van de wielbeweging op

het beknellingpunt. Schuurwielen kunnen onder deze

omstandigheden ook afbreken.

Terugslag is het gevolg van een verkeerd gebruik

en/of onjuiste gebruiksomstandigheden van het

gereedschap en kan worden voorkomen door

geschikte voorzorgsmaatregelen te nemen zoals

hieronder vermeld:

a) Houd het gereedschap voortdurend stevig

vast en plaats uw lichaam en arm zo

dat u terugslagkrachten kunt weerstaan.

Gebruik altijd een hulphandgreep indien

meegeleverd voor maximale beheersing

van terugslag of torsiereactie tijdens het

opstarten. De operator kan torsiereactie of

terugslagkrachten beheersen als de juiste

voorzorgsmaatregelen worden genomen.

b) Plaats uw handen nooit in de buurt van het

ronddraaiende accessoire. Het accessoire

kan over uw hand terugslaan.

c) Plaats uw lichaam niet in het gebied

waar het gereedschap naartoe zal gaan

als zich terugslag voordoet. Terugslag

zorgt dat het gereedschap wegschiet in de

tegenovergestelde richting van de wielbeweging

op het beknellingpunt.

d) Wees extra voorzichtig als u hoeken,

scherpe randen, enz. bewerkt. Voorkom

dat het accessoire stuitert of blijft hangen.

Hoeken, scherpe randen en stuiteren kunnen

er vaak toe leiden dat het ronddraaiende

accessoire blijft hangen en kunnen verlies van

controle of terugslag veroorzaken.

e) Bevestig geen houtsnijdzaag of getand

zaagblad aan het gereedschap. Dergelijke

zaagbladen kunnen herhaaldelijke terugslag en

verlies van controle veroorzaken.

Veiligheidswaarschuwingen speciaal

voor slijpende en schurende

snijdhandelingen

a) Gebruik uitsluitend wieltypes die

zijn aanbevolen voor uw elektrische

gereedschap en de specifieke beveiliging die

is ontworpen voor het gekozen wiel. Wielen

waarvoor het elektrische gereedschap niets

is ontwikkeld kunnen niet adequaat worden

beveiligd en zijn onveilig.

b) De beschermkap moet stevig zijn

vastgemaakt aan en geplaatst zijn op het

elektrisch gereedschap voor maximale

veiligheid, zodat het gedeelte dat

onafgeschermd is voor de gebruiker zo

klein mogelijk is. De beschermkap helpt de

gebruiker te beschermen tegen afgebroken

deeltjes van de schijf en voorkomt dat de

gebruiker in contact komt met de schijf en met

vonken die kleding in brand kunnen zetten.

c) Wielen mogen uitsluitend worden gebruikt

voor de aanbevolen toepassingen.

Bijvoorbeeld: slijp niet met de zijkant van

een snijdwiel. Schurende snijdwielen zijn

bedoeld voor perifeer slijpen; zijwaartse krachten

kunnen ervoor zorgen dat deze wielen barsten.

d) Gebruik altijd onbeschadigde wielflenzen

van de juiste grootte en vorm voor het

NEDERLANDS

106

wiel van uw keuze. De juiste wielflenzen

ondersteunen het wiel en verminderen zo de

mogelijkheid dat het wiel breekt. Flenzen voor

snijdwielen kunnen verschillen van wielflenzen

voor slijpen.

e) Gebruik geen versleten wielen van grotere

elektrische gereedschappen. Een wiel dat is

bedoeld voor een groter elektrisch gereedschap

is niet geschikt voor de hogere snelheid van een

kleiner gereedschap en kan barsten.

Aanvullende

veiligheidswaarschuwingen speciaal

voor schurende snijdhandelingen

a) Laat het snijdwiel niet ”vastlopen” en oefen

er geen extreme druk op uit. Probeer

geen extreme diepte of snede te maken.

Het overbelasten van het wiel vergroot de

belasting en ontvankelijkheid voor het blokkeren

of vastlopen van het wiel in de snede, en de

mogelijkheid van terugslag of wielbreuk.

b) Plaats uw lichaam niet op een lijn met

en achter het ronddraaiende wiel. Als het

wiel tijdens de bediening van uw lichaam

vandaan beweegt, kan de mogelijke terugslag

het draaiende wiel doen wegschieten en het

elektrische gereedschap direct in uw richting

doen komen.

c) Als het wiel blokkeert of als een snede om

een bepaalde reden wordt onderbroken,

schakelt u het elektrische gereedschap uit

en houdt u het vast zonder te bewegen

totdat het wiel volledig tot stilstand is

gekomen. Probeer nooit een snijdwiel uit

de snede te verwijderen terwijl het wiel in

beweging is, anders kan zich een terugslag

voordoen. Zoek naar de oorzaak van het

blokkeren en neem de geschikte maatregelen

om dit op te heffen.

d) Start de zaaghandeling niet opnieuw op

in het werkstuk. Laat het wiel op volledige

snelheid komen en steek het voorzichtig

nogmaals in de snede. Het wiel kan blokkeren,

weglopen of terugslaan als het gereedschap

opnieuw wordt opgestart in het werkstuk.

e) Ondersteun panelen of enig ander erg

groot werkstuk om te het risico dat het wiel

vastloopt of terugslaat te verminderen. Grote

werkstukken kunnen onder hun eigen gewicht

doorzakken. De ondersteuningen moeten

aan beide zijden worden geplaatst onder het

werkstuk, dicht bij de zaaglijn en aan beide

randen.

f) Wees bijzonder voorzichtig wanneer u

invallend zaagt op bestaande muren of

andere verborgen gedeelten. Het uitstekende

wiel kan gas- of waterbuizen, elektrische

bedrading of objecten snijden die een terugslag

veroorzaken.

Veiligheidswaarschuwingen speciaal

voor schuurwerkzaamheden

a) Gebruik geen schuurschijfpapier dat

veel te groot is. Volg de aanbevelingen

van de fabrikant op bij het uitkiezen van

schuurpapier. Groter schuurpapier dat uit het

schuurkussen steekt, veroorzaakt gevaar van

openrijten en kan beknelling of scheuren van de

schijf of terugslag veroorzaken.

Veiligheidswaarschuwingen speciaal

voor metaalborstelen

a) Wees ervan bewust dat metalen haartjes

worden uitgeworpen zelfs tijdens normale

bediening. Zet niet teveel kracht op de

borstelharen door een te grote druk op de

borstel uit te oefenen. De borstelharen dringen

gemakkelijk door in lichte kleding en/of de huid.

b) Als het gebruik van een beveiliging wordt

aanbevolen voor metaalborstelen, zorg dan

dat er geen contact is tussen het draadwiel

of de metaalborstel en de beveiliging. Het

draadwiel of de borstel kan in diameter groter

worden als gevolg van centrifugale krachten.

Aanvullende veiligheidsregels

• Bij het monteren van accessoires moet de

schroefdraad overeenkomen met die van de

as van de slijpmachine. Voor accessoires die

zijn gemonteerd door middel van flenzen moet

het drevelgat van het accessoire passen bij

de diameter van de flens. Accessoires die

niet passen op de bevestigingshardware van

het gereedschap zullen uit balans raken en/of

extreem trillen en kunnen u de beheersing over

het gereedschap doen verliezen.

• Het slijpoppervlak van de in het midden

verzonken schijven moet worden gemonteerd

onder het vlak van de beveiligingslip. Een wiel

dat niet goed is gemonteerd en dat uitsteekt

door het vlak van de beveiligingslip, kan niet

naar behoren worden beschermd.

NEDERLANDS

108

Stofverwijderingsysteem (ﬁ g. 1)

D28113/D28130/D28134/D28135/D28141

Het stofverwijderingsysteem (e) voorkomt dat stof

zich ophoopt rond de beveiliging en de ingang van

de motor, en vermindert de hoeveelheid stof die de

motorbehuizing inkomt.

Elektrische veiligheid

De elektrische motor is slechts voor één voltage

ontworpen. Controleer altijd of de stroomvoorziening

overeenkomt met de voltage op het typeplaatje.

Uw DEWALT gereedschap s dubbel

geïsoleerd in overeenstemming met

EN 60745; daarom is geen aarding nodig.

Als het stroomsnoer is beschadigd, moet het

worden vervangen door een speciaal geprepareerd

snoer dat leverbaar is via de DEWALT servicedienst.

Een verlengsnoer gebruiken

Gebruik, als een verlengsnoer nodig is, een

goedgekeurd 3-aderig verlengsnoer dat geschikt

is voor de stroomvoorziening van dit gereedschap

(zie Technische gegevens). De minimale

geleidergrootte is 1,5 mm2; de maximale lengte is

30 m.

Als u een haspel gebruikt, dient u het snoer altijd

volledig af te rollen.

ASSEMBLAGE EN AANPASSINGEN

WAARSCHUWING: Om het gevaar

op ernstig persoonlijk letsel te

verminderen, zet u het gereedschap

uit en ontkoppelt u het van de

stroomvoorziening, voordat u enige

aanpassing maakt of hulpstukken

of accessoires verwijdert/installeert.

Voordat u het gereedschap opnieuw

aansluit, drukt u de trekkerschakelaar in

en laat deze vrijkomen, om er zeker van

te zijn dat het gereedschap uit staat.

Het onbedoeld opstarten kan letsel

veroorzaken.

De zijhandgreep bevestigen (ﬁ g. 1, 6)

WAARSCHUWING: Controleer voordat

u het gereedschap gebruikt of de hendel

stevig vastzit.

WAARSCHUWING: Gebruik de

zijhandgreep zodat u te allen tijde de

controle over het gereedschap behoudt.

Schroef de zijhandgreep (d) stevig in een van de

openingen (f) aan de beide kanten van de behuizing.

De bescherming bevestigen en

verwijderen (ﬁ g. 2)

WAARSCHUWING: Om het gevaar

op ernstig persoonlijk letsel te

verminderen, zet u het gereedschap

uit en ontkoppelt u het van de

stroomvoorziening, voordat u enige

aanpassing maakt of hulpstukken

of accessoires verwijdert/installeert.

Voordat u het gereedschap opnieuw

aansluit, drukt u de trekkerschakelaar in

en laat deze vrijkomen, om er zeker van

te zijn dat het gereedschap uit staat.

Het onbedoeld opstarten kan letsel

veroorzaken.

VOORZICHTIG: Bij deze slijpmachine

moeten beveiligingen worden gebruikt.

Als u de D28011, D28111, D28113, D28130,

D28134, D28135, D28139 of de D28141 gebruikt

met een gelijmde slijpschijf voor het zagen van

metaal of van metselwerk moet u een beveiliging van

Type 1 gebruiken. Type 1 beveiligingen zijn tegen

meerprijs leverbaar bij DEWALT vestigingen.

OPMERKING: Kijk a.u.b. onder Tabel slijp- en

snijdaccessoires aan het einde van deze paragraaf

om andere accessoires te zien die samen met deze

slijpmachines kunnen worden gebruikt.

BESCHERMKAP MET BEVESTIGINGSSCHROEF (AFB. 2)

D28011/D28111/D28139

1. Plaats de hoekslijpmachine op een tafel, de spil

(o) omhoog.

2. Lijn de uitsteeksels (k) uit op de inkepingen (l).

3. Druk de beveiliging (c) omlaag en draai deze in

de gewenste positie.

4. Maak de schroef (m) stevig vast.

5. Om de beveiliging te verwijderen, draait u de

schroef los.

VOORZICHTIG: Als de beveiliging

niet kan worden vastgemaakt met de

stelschroef, dient u het gereedschap

niet te gebruiken. Om het risico op

persoonlijk letsel te verminderen, neemt

u het gereedschap en de beveiliging

mee naar een servicecentrum om de

beveiliging te laten repareren of te

vervangen.

SLEUTELLOZE BESCHERMKAP (FIG. 3)

D28113/D28130/D28134/D28135/D28141

1. Plaats de haakse slijper op een werkblad, met

de spindel (o) omhoog.

NORSK

118

D28134 D28135 D28139 D28141

LPA (lydtrykk) dB(A)

89 91 89 91

KPA (lydtrykk usikkerhet) dB(A)

3,0 3,0 3,0 3,0

LWA (lydeffekt) dB(A)

100 102 100 102

KWA (lydeffekt usikkerhet) dB(A)

3,0 3,0 3,0 3,0

Totalverdier vibrasjon (triax vector sum) bestemt iht. EN 60745:

Vibrasjonsutslippsverdi a

overflatesliping

h,AG

m/s²

8,5 8,0 8,0 7,0

Usikkerhet K =

m/s²

1,5 1,5 1,5 1,5

Vibrasjonsutslippsverdi a

pussing

h,DS

m/s²

3,5 ≤ 2,5 ≤ 2,5 –

Usikkerhet K =

m/s²

1,5 1,5 1,5 –

Nivået for vibrasjonsutslipp angitt i dette

informasjonsbladet er blitt målt iht. standardiserte

tester gitt i EN 60745, og kan brukes til å

sammenligne ett verktøy med et annet. Det kan

brukes til forberedende vurdering av eksponering.

ADVARSEL: Angitt nivå for

vibrasjonsutslipp gjelder for

hovedbruksområdene for verktøyet.

Dersom verktøyet brukes i andre

bruksområder, med annet tilbehør

eller er dårlig vedlikeholdt, kan

vibrasjonsutslippene avvike. Dette kan

øke eksponeringsnivået betydelig for

hele arbeidsperioden.

En vurdering av nivået for

vibrasjonseksponeringen bør også tas

med i beregningen når verktøyet er

slått av eller når det går uten faktisk

å gjøre en jobb. Dette kan redusere

eksponeringsnivået betydelig for hele

arbeidsperioden.

Sett i verk ekstra sikkerhetstiltak for å

beskytte operatøren mot følgene fra

vibrasjon, som f.eks.: Holde ved like

verktøy og tilbehør, holde hendene

varme, organisere arbeidsmønster.

Sikringer

Europa 230 V verktøy 10 Ampere, nettspenning

Deﬁ nisjoner: Retningslinjer for

sikkerhet

Definisjonene under beskriver alvorlighetsgraden for

hvert signalkodeord. Vennligst les håndboken og

legg merke til disse symbolene.

FARE: Indikerer en overhengende

farlig situasjon som vil føre til død eller

alvorlige personskader hvis den ikke

avverges.

ADVARSEL: Indikerer en potensielt

farlig situasjon som kan føre til død

eller alvorlige personskader hvis den

ikke avverges.

FORSIKTIG: Indikerer en potensielt

farlig situasjon som kan føre til små

eller moderate personskader hvis

den ikke avverges.

MERK: Angir en arbeidsmåte som ikke

er relatert til personskader, men som

kan føre til skader på utstyr hvis den

ikke unngås.

Betegner fare for elektrosjokk.

Betegner fare for brann.

EU-samsvarserklæring

MASKINERIDIREKTIV

D28011/D28111/D28113/D28130/D28134/D28135/

D28139/D28141

DEWALT erklærer at de produktene som er

beskrevet under Tekniske data er i samsvar med:

2006/42/EC; EN 60745-1, EN 60745-2-3.

Disse produktene er også i samsvar med direktiv

2004/108/EU og 2011/65/EU. For mer informasjon,

vennligst kontakt DEWALT på følgende adresser eller

se baksiden av håndboken.

NORSK

121

h) Bruk personlig verneutstyr. Avhengig av

bruksområdet må du bruke ansiktsvern

eller vernebriller. Bruk støvmaske,

hørselvern, hansker og verkstedforkle

som kan stoppe små slipefragmenter eller

deler fra arbeidsstykket. Øyebeskyttelsen

må kunne stoppe flygende biter som kan

løsne fra arbeidsstykket. Støvmasken eller

åndedrettsvernet må kunne filtrere partikler som

oppstår under arbeid. Langvarig eksponering for

høyintensiv støy kan føre til hørselstap.

i) Hold tilskuere på trygg avstand fra

arbeidsområdet. Personer som går inn

i arbeidsområdet, må bruke personlig

verneutstyr. Fragmenter fra arbeidsstykket

eller ødelagt tilbehør kan fly av gårde, og kan

føre til skader langt ut over det umiddelbare

arbeidsområdet.

j) Hold det elektriske verktøyet kun i isolerte

gripeoverflater når du utfører operasjoner

hvor kutteutstyret kan komme i kontakt med

skjulte ledninger eller egen ledning. Kuttutstyr

som kommer i kontakt med en strømførende

ledning kan føre til at eksponerte metalldeler

på elektroverktøyet blir strømførende, og kan gi

operatøren støt.

k) Plasser ledningen slik at den ikke kommer

i kontakt med roterende tilbehør. Hvis du

mister kontrollen, kan ledningen bli kuttet av eller

henge seg fast, og hånden eller armen din kan

bli dratt inn i det roterende tilbehøret.

l) Ikke legg elektroverktøyet ned før tilbehøret

har stanset helt. Det roterende tilbehøret kan ta

tak i overflaten og trekke elektroverktøyet ut av

kontrollen din.

m) Ikke la elektroverktøyet gå mens du bærer

det langs siden din. Utilsiktet kontakt med

det roterende tilbehøret kan føre til at det kjører

seg fast i klærne dine og trekker tilbehøret inn i

kroppen din.

n) Lufteåpningene på elektroverktøyet må

rengjøres regelmessig. Motorviften vil trekke

støvet inn i kabinettet, og overskytende

oppsamling av forstøvet metall kan føre til

elektriske farlige situasjoner.

o) Ikke bruk elektroverktøyet i nærheten av

antennelige materialer. Gnister kan antenne

dette materialet.

p) Ikke bruk tilbehør som krever flytende

kjølemidler. Bruk av vann eller andre flytende

kjølemidler kan føre til elektrisk støt eller sjokk.

SIKKERHETSINSTRUKSJONER FOR

ALL BRUK

Årsaker til, og hvordan man unngår

tilbakeslag

Tilbakeslag er en plutselig reaksjon på et fastklemt

eller fastkjørt roterende skive, støttetallerken, børste

eller annet tilbehør. Fastklemming eller fastkjøring

forårsaker at det roterende tilbehøret stopper raskt,

hvilket i sin tur forårsaker at det ukontrollerbare

elektroverket slynges i motsatt retning i forhold

rotasjonsretningen på tilbehøret.

For eksempel, hvis en slipeskive kjøres fast eller

klemmes fast i arbeidsstykket, kan kanten av den

skiven som går inn i klempunktet grave seg inn i

overflaten på materialet og føre til at skiven hopper

ut eller kastes ut. Skiven kan enten hoppe mot eller

bort fra brukeren, avhengig av hvilken vei skiven

roterte da den klemte seg fast. Slipeskiver kan også

bli ødelagt under slike forhold.

Tilbakeslag er resultatet av feil bruk av verktøyet og/

eller feil driftsprosedyrer eller betingelser, og kan

unngås ved å treffe skikkelige forholdsregler, som

angitt nedenfor:

a) Sørg for et godt grep på elektroverktøyet,

og plasser kroppen og armene slik at

du kan stå imot tilbakeslagskrefter. Bruk

alltid hjelpehåndtaket, dersom montert,

for maksimal kontroll på tilbakeslag eller

momentreaksjon under oppstart. Brukeren

kan kontrollere momentreaksjonen eller

tilbakeslagskreftene hvis det er tatt tilstrekkelige

forholdsregler.

b) Plasser aldri hånden i nærheten av det

roterende tilbehøret. Tilbehøret kan slå tilbake

over hånden.

c) Ikke plasser kroppen i det området

elektroverktøyet vil bevege seg hvis det

oppstår tilbakeslag. Et tilbakeslag vil drive

fram verktøyet i motsatt retning av skivens

rotasjonsretning i det punktet der den kjørte seg

fast.

d) Vær særlig forsiktig under bearbeiding

av hjørner, skarpe kanter osv. Unngå at

tilbehører hopper og kjører seg fast. Hjørner,

skarpe kanter eller hopping har en tendens til

å kjøre fast det roterende tilbehøret og føre til

tilbakeslag eller at du mister kontrollen.

e) Ikke fest et sagkjedeblad eller et tannet

sagblad. Slike blad fører ofte til tilbakeslag og at

du mister kontrollen.

NORSK

123

• Slipeﬂ aten på skiver med senterforsenking må

monteres under planet på beskyttelseskanten.

Feilmontert hjul som går utenfor planet

på beskyttelseskanten kan ikke beskyttes

tilstrekkelig.

Øvrige farer

Til tross for at man følger relevante

sikkerhetsbestemmelser og bruker sikkerhetsutstyr,

er det bestemte farer som ikke kan unngås.

Disse er:

– Hørselsskader

– Fare for personskade pga. flygende partikler.

– Fare for brannskader fordi utstyr blir varmt under

bruk.

– Fare for personskade ved langvarig bruk.

– Støvfare fra farlige stoffer.

Merking på verktøyet

Følgende piktogrammer vises på verktøyet:

Les instruksjonshåndboken før bruk.

Bruk hørselvern.

Bruk vernebriller.

DATOKODE PLASSERING (FIG. 1)

Datokoden (p), som også inkluderer

produksjonsåret, er trykket på huset.

Eksempel: 2013 XX XX

Produksjonsår

Pakkens innhold

Pakken inneholder:

1 Vinkelsliper

1 Beskyttelse (Type 27)

1 Sidehåndtak

1 Flenssett

1 To-pins skiftenøkkel

1 Koffert (kun K-modeller)

1 Instruksjonshåndbok

1 Sammenstillingstegning

• Se etter skader på verktøyet, deler eller tilbehør

som kan ha oppstått under transport.

• Ta deg tid til å lese grundig gjennom og forstå

denne håndboken før bruk.

Beskrivelse (ﬁ g. 1)

ADVARSEL: Aldri modifiser

elektroverktøyet eller noen del av

det. Dette kan føre til materiell- eller

personskader.

a. Strømbryter

b. Spindellås

c. Beskyttelse

d. Sidehåndtak

TILTENKT BRUK

D28011/D28111/D28113/D28130/D28134/

D28135/D28139/D28141 kraftige vinkelslipere er

designet for profesjonell bruk til sliping, kapping og

pussing (unntatt D28141).

IKKE bruk andre slipeskiver enn skiver med

nedsenket senter og lamellslipestift.

IKKE bruk når det er vått eller i nærheten av

antennelige væsker eller gasser.

Disse kraftige vinkelsliperne er profesjonelle

elektroverktøy.

IKKE la barn komme i kontakt med verktøyet.

Uerfarne operatører trenger tilsyn når de bruker dette

verktøyet.

• Dette apparatet er ikke ment for bruk av

personer (inkludert barn) med reduserte fysiske,

sensoriske eller mentale evner, eller mangel på

erfaring og kunnskap, med mindre de får tilsyn

av en person ansvarlig for deres sikkerhet. Barn

skal aldri forlates alene med dette produktet.

Anti-vibrerende sidehåndtak

D28113/D28130/D28135/D28141

Det anti-vibrerende sidehåndtaket gir ytterligere

bekvemmelighet ved å absorbere vibrasjonene

forårsaket av verktøyet.

Nøkkelløs verneanordning

D28113/D28130/D28134/D28135/D28141

Den nøkkelløse verneanordningen gir mulighet for

rask justering under bruk for å øke bruksallsidighet.

Støvutsendelsessystem (ﬁ g. 1)

D28113/D28130/D28134/D28135/D28141

Støvutsendelsessystemet (e) hindrer at stør bygger

seg opp rundt verneanordningen og motorinntaket

og minsker støvmengden som kommer inn i

motorkabinettet.

NORSK

124

Elektrisk sikkerhet

Den elektriske motoren er blitt konstruert for kun

én spenning. Kontroller alltid at strømforsyningen

samsvarer med spenningen på merkeskiltet.

Ditt DEWALT-verktøy er dobbeltisolert

i samsvar med EN 60745; det trengs

derfor ikke noen jordledning.

Dersom tilførselsledningen er skadet, må den

byttes i en spesialledning som fås via DEWALT-

serviceorganisasjon.

Bruk av skjøteledning

Hvis man trenger en skjøteledning, bruk en

godkjent 3-leder skjøteledning egnet for verktøyets

strømforbruk (se Tekniske data). Minimum størrelse

på lederen er 1,5 mm2; maksimum lengde er 30 m.

Alltid vikle ut kabelen fullstendig når du bruker en

kabeltrommel.

MONTERING OG JUSTERING

ADVARSEL: For å redusere

risikoen for alvorlig personskade,

slå av verktøyet og koble det

fra strømkilden før du foretar

eventuelle justeringer eller fjerner/

installerer tilleggsutstyr eller

tilbehør. Før du kobler verktøyet til

igjen, trykk ned og slipp utløserbryteren

for å sikre at verktøyet er av. En utilsiktet

oppstart kan føre til personskader.

Montering av sidehåndtak (ﬁ g. 1, 6)

ADVARSEL: Før bruk av verktøyet,

kontroller at håndtaket er forsvarlig

festet.

ADVARSEL: Sidehåndtaket skal alltid

brukes for å holde kontroll på verktøyet.

Skru sidehåndtaket (d) stramt inn i ett av hullene (f)

på hver side av girkassen.

Montering og fjerning av

verneanordningen (ﬁ g. 2)

ADVARSEL: For å redusere

risikoen for alvorlig personskade,

slå av verktøyet og koble det

fra strømkilden før du foretar

eventuelle justeringer eller fjerner/

installerer tilleggsutstyr eller

tilbehør. Før du kobler verktøyet til

igjen, trykk ned og slipp utløserbryteren

for å sikre at verktøyet er av. En utilsiktet

oppstart kan føre til personskader.

FORSIKTIG: Det må brukes

verneanordninger med denne

vinkelsliperen.

Ved bruk at D28011, D28111, D28113, D28130,

D28134, D28135, D28139 eller D28141

slipemaskin med limte slipehjul for kutting av

metall eller murverk, SKAL det brukes en Type1

verneanordning. Type 1 verneanordninger er

tilgjengelige for ytterligere kostnad fra DEWALT-

distributører.

MERK: Vennligst se Oversikt over slipe- og

kappetilbehør ved slutten av denne seksjonen for

å vise annet tilbehør som kan brukes med disse

vinkelsliperne.

BESKYTTELSE MED FESTESKRUE (FIG. 2)

D28011/D28111/D28139

1. Plasser vinkelsliperen på et bord med spindelen

(o) opp.

2. Tilpass tappene (k) mot hakkene (l).

3. Press ned verneanordningen (c) og roter den til

ønsket stilling.

4. Stram skruen (m) forsvarlig.

5. For å fjerne verneanordningen, løsne skruen.

FORSIKTIG: Dersom verneanordningen

ikke kan strammes ved å bruke

justeringsskruen, ikke bruk verktøyet. For

å redusere risikoen for personskaden,

ta verktøyet og verneanordningen med

til et verksted for å reparere eller skifte

verneanordningen.

NØKKELFRI BESKYTTELSE (FIG. 3)

D28113/D28130/D28134/D28135/D28141

1. Settv inkelsliperen på et bord med spindelen (o)

opp.

2. Løsne klemlåsen (g) og hold beskyttelsen (c)

over verktøyet som vist.

3. Rett inn tappene (k) med hakkene (l).

4. Trykk beskyttelsen ned og roter den til ønsket

posisjon.

5. Om nødvendig, øk klemkraften ved å trekke til

skruen (m).

6. Stram til klemlåsen.

7. For å ta av beskyttelsen, løsne klemlåsen.

Montering og fjerning av en

slipe- eller kappeskive (ﬁ g. 1, 4, 5)

ADVARSEL: Ikke bruk en skadet skive.

1. Plasser verktøyet på et bord med

verneanordningen opp.

NORSK

125

2. Monter den bakre flensen (i) korrekt på

spindelen (o) (fig. 4).

3. Plasser skiven (n) på den bakre flensen (i). Når

du monterer en skive med opphøyd senter,

kontroller at det opphøyde senteret (j) vender

mot den bakre flensen (i).

4. Skru den gjengede klemmemutteren (h) på

spindelen (o) (fig. 5):

a. Ringen på den gjengede klemmemutteren (h)

må vende mot skiven ved montering av en

slipeskive (fig. 5A);

b. Ringen på den gjengede klemmemutteren (h)

må vende bort fra skiven ved montering av

en kappeskive (fig. 5B).

5. Press knappen for spindellåsen (b) og roter

spindelen (o) til den låses på plass.

6. Stram den gjengede klemmemutteren (h) med

to-pins-nøkkelen som følger med.

7. Løsne spindellåsen.

8. For å fjerne skiven, løsne den gjengede

klemmemutteren (h) med to-pins-nøkkelen.

Montering og fjerning av

støttepute/slipepapir (ﬁ g. 1, 5)

1. Plasser verktøyet på et bord med

verneanordningen opp.

2. Ta ut bakflensen (i).

3. Sett gummistøtteputen korrekt på spindelen (o).

4. Legg slipearket på gummistøtteputen.

5. Skru den gjengede festemutteren (h)

på spindelen. Ringen på den gjengede

festemutteren (h) må vende mot

gummistøtteputen.

6. Press knappen for spindellåsen (c) og roter

spindelen (o) til den låser på plass.

7. Stram den gjengede festemutteren (h) med

to-pins nøkkelen.

8. Frigjør spindellåsen.

9. For å fjerne skiven, løsne den gjengede

klemmemutteren (h) med to-pins nøkkelen.

Sette på en stålbørste

Skru stålbørste-skiven direkte inn i spindelen uten

bruk av mellomskive og gjenget flens.

Før bruk

• Installer verneanordningen og egnet skive. Ikke

bruk utslitte skiver.

• Ikke bruk skadet tilbehør. Før hver bruk må du

inspirere tilbehøret, som slipeskiven, for hakk

og sprekker, festeplatene må inspiseres for

sprekker, rifter eller slitasje, og stålbørsten må

inspiseres for løse eller sprukne tråder. Dersom

elektroverktøyet eller tilbehøret slippes ved et

uhell, må du kontrollere om det er skadet eller

montere uskadet tilbehør. Etter å ha inspisert og

installert et tilbehør, still deg selv og eventuelle

tilstedeværende bort fra planet for det roterende

tilbehøret og kjør elektroverktøyet på maksimal,

ubelastet hastighet i ett minutt. Skadet tilbehør

vil normalt rives i stykker under denne testen.

• Kontroller at indre og ytre flens er montert

korrekt. Følg instruksene i Tabell over slipe-

og kappetilbehør.

• Kontroller at skiven roterer i retning pilen på

tilbehøret og verktøyet.

BRUK

Bruksanvisning

ADVARSEL: Ta alltid hensyn til

sikkerhetsinstruksjonene og gjeldende

forskrifter.

ADVARSEL: For å redusere

risikoen for alvorlig personskade,

slå av verktøyet og koble det

fra strømkilden før du foretar

eventuelle justeringer eller fjerner/

installerer tilleggsutstyr eller

tilbehør. Før du kobler verktøyet til

igjen, trykk ned og slipp utløserbryteren

for å sikre at verktøyet er av.

ADVARSEL:

• Forsikre deg om at materialet som skal

slipes er godt festet.

• Bruk klemmer eller skrustikke for å

feste og støtte arbeidsstykket på en

stabil platform. Det er viktig å feste

og støtte opp arbeidsstykket godt,

for å hindre at det beveger seg og

at du mister kontrollen. Bevegelse

av arbeidasstykket eller tap av

kontroll kan være farlig og føre til

personskader.

• Sikre arbeidsstykket. Dersom du

bruker en skrustikke eller annet feste

på arbeidsstykket står det tryggere

enn dersom du holder det med

hånden.

NORSK

126

• Støttepaneler eller overdimensjonerte

arbeidsstykker minsker risken for at

hjulet henger og slår tilbake Store

arbeidsstykker har en tendens til

å henge ned under sin egen vekt.

Det må plasseres støtter under

arbeidsstykket på begge sider av

skiven, nær kuttelinjen og nær kanten

av panelet.

• Bruk alltid vanlige arbeidshansker ved

bruk av dette verktøyet.

• Girkassen blir svært varm ved bruk.

• Bruk bare lett trykk på verktøyet. Bruk

ikke sidekrefter på skiven.

• Unngå overbelastning. Dersom

verktøyet blir varmt, la det gå i noen

minutter uten belastning for å kjøle

seg ned. Ikke berør tilbehør før det har

kjølt seg ned. Skivene blir svært varme

ved bruk.

• Du skal ikke bruke separate

reduksjonsfôringer eller adaptere for å

tilpasse slipeskiver med stort hull.

• Bruk aldri verktøyet uten at

beskyttelsen er på plass.

• Verktøyet er ikke designet for bruk

med slipekopp.

• Bruk aldri verktøyet med et

kappestativ.

• Bruk aldri underlag sammen med limte

slipeprodukter.

• Vær forsiktig. Skiven fortsetter å rotere

etter at verktøyet er slått av.

Korrekt plassering av hendene

(ﬁ g. 1)

ADVARSEL: For å redusere faren for

alvorlig personskade, skal man ALLTID

ha hendene i korrekt posisjon, som vist.

ADVARSEL: For å redusere faren for

alvorlig personskade, skal man ALLTID

holde godt fast, for å være forberedt på

en plutselig reaksjon.

Korrekt plassering av hendene krever en hånd

på sidehåndtaket (d), med den andre hånden på

hoveddelen av verktøyet som vist i figur 1.

Skru på og av (ﬁ g. 1)

ADVARSEL: Ikke slå verktøyet på eller

av når det er belastning på

1. Når du skal bruke maskinen, trykker du på

strømbryteren (a).

2. For kontinuerlig drift, trykk bryteren helt forover.

3. Maskinen stanses ved å løsne strømbryteren.

For å stoppen verktøyet ved kontinuerlig drift,

trykk på bakre del av bryteren.

Spindellås (ﬁ g. 1)

Spindellåsen (b) skal hindre spindelen fra å rotere

ved installasjon eller fjerning av skiver. Bruk

spindellåsen kun når verktøyet er slått av, plugget ut

fra strømforsyningen, og har stoppet helt.

MERK: For å redusere risikoen

for skade på verktøyet, slå ikke på

spindellåsen når verktøyet er i bruk.

Dette vil resultere i skader på verktøyet

og tilbehøret kan komme til å rotere av

og dermed forårsake personskade.

For å slå på låsen, trykk ned knappen for

spindellåsen og roter spindelen helt til du ikke kan

rotere spindelen ytterligere.

Anvendelse på metall

Ved bruk av verktøyet på metall, kontroller at

en jordfeilbryter (RCD) er installert for å unngå

restrisikoer forårsaket av metallspon.

Dersom strømforsyningen slås av av RCD-en, ta

verktøyet til en autorisert DEWALT reparatør.

ADVARSEL: Under ekstreme

arbeidsforhold kan strømførende støv

samles opp inne i maskinkabinettet

under arbeid med metall. Dette kan

føre til at den beskyttende isolasjonen i

maskinen brytes ned, med en potensiell

fare for elektrisk sjokk.

For å unngå oppsamling av metallspon

inne i maskinen, anbefaler vi å rengjøre

ventilasjonsåpningene daglig. Se Vedlikehold.

Bruk av lamellslipestift

ADVARSEL: Oppsamling av

metallstøv. For mye bruk av

lamellslipestifter på metall kan føre til

økt potensiale for elektrisk sjokk. For

å redusere denne risikoen, sett inn

en jordfeilbryter (RCD) før bruk og

rengjør ventilasjonsåpningene daglig

ved å blåse komprimert luft inn i

ventilasjonsåpningene i samsvar med

vedlikeholdsinstruksjonene under.

NORSK

128

TILBEHØRSTABELL

Maks.

[mm]

Min.

rotasjon

[min.-1]

Periferihastighet

[m/s]

Gjengehull

lengde

[mm]

Db d

115 6

22,23

11000

80 -

125 6

22,23

11000

150 6

22,23

9000

D115

11000

80 -

125 11000

150 9000

b75 30 M14 11000 45 18,0

115 12 M14 11000

80 18,0

125 12 M14 11000

150 12 M14 9000

Beskyttelse av miljøet

Separat innsamling. Dette produktet må

ikke kastes sammen med vanlig

husholdningsavfall.

Dersom du en dag skulle finne ut at ditt DEWALT

produkt må erstattes, eller dersom det ikke lenger

trenges av deg, skal det ikke kastes sammen med

husholdningsavfallet. Gjør dette produktet tilgjengelig

for separat innsamling.

Separat innsamling av brukte produkter

og innpakning gjør at materialene kan

resirkuleres og brukes om igjen. Gjenbruk

av resirkulert materiale hjelper til med å

hindre miljøforurensing og reduserer

etterspørselen etter råmateriale.

Lokale forskrifter kan ha separat innsamling

av elektriske produkter fra husholdningen ved

kommunale søppelfyllinger eller hos forhandleren der

du kjøper et nytt produkt.

DEWALT har en ordning for å samle inn og

resirkulere DEWALT produkter når de har nådd

slutten på livsløpet. For å benytte deg av denne

tjenesten, vennligst returner produktet til en

autorisert reparatør som vil samle dem inn på vegne

av oss.

Du kan finne nærmeste autoriserte reparatør ved å

ta kontakt med dit lokale DEWALT-kontor på den

adressen som du finner i denne brukerhåndboken.

Alternativt er en liste over autoriserte DEWALT-

reparatører og alle detaljer om service etter salg og

kontakter tilgjengelig på Internett på: www.2helpU.

com.

PORTUGUÊS

133

D28134 D28135 D28139 D28141

LPA (pressão sonora) dB(A)

89 91 89 91

KPA (variabilidade da

pressão sonora) dB(A)

3,0 3,0 3,0 3,0

LWA (potência sonora) dB(A)

100 102 100 102

KWA (variabilidade da

potência sonora) dB(A)

3,0 3,0 3,0 3,0

Valores totais de vibração (soma vectorial triaxial) determinados em conformidade com a norma EN 60745:

Valor de emissão de vibrações a

relativamente a operações de desbaste de superfícies

h,AG

m/s²

8,5 8,0 8,0 7,0

K de variabilidade =

m/s²

1,5 1,5 1,5 1,5

Valor de emissão de vibrações a

relativamente a operações de lixagem com discos abrasivos

h,DS

m/s²

3,5 ≤ 2,5 ≤ 2,5 –

K de variabilidade =

m/s²

1,5 1,5 1,5 –

O nível de emissão de vibrações indicado nesta

ficha de informações foi medido em conformidade

com um teste padrão estabelecido pela norma

EN 60745 e poderá ser utilizado para comparar

ferramentas. Por conseguinte, este nível poderá ser

utilizado para uma avaliação preliminar da exposição

às vibrações.

ATENÇÃO: o nível de emissão de

vibrações declarado diz respeito às

principais aplicações da ferramenta. No

entanto, se a ferramenta for utilizada

para outras aplicações ou com outros

acessórios, ou tiver uma manutenção

insuficiente, o nível de emissão de

vibrações poderá ser diferente. Isto

poderá aumentar significativamente

o nível de exposição às vibrações ao

longo do período total de trabalho.

Além disso, a estimativa do nível

de exposição às vibrações também

deverá ter em conta o número de

vezes que a ferramenta é desligada

ou está em funcionamento, mas sem

executar tarefas. Isto poderá reduzir

significativamente o nível de exposição

às vibrações ao longo do período total

de trabalho.

Identifique medidas de segurança

adicionais para proteger o utilizador

contra os efeitos das vibrações, tais

como: efectuar uma manutenção

correcta da ferramenta e dos

acessórios, manter as mãos quentes e

organizar padrões de trabalho.

Fusíveis

Europa ferramentas de 230 V 10 amperes, tomadas

Deﬁ nições: directrizes de segu

ança

As definições abaixo descrevem o nível de

gravidade de cada aviso. Leia o manual e preste

atenção a estes símbolos.

PERIGO: indica uma situação de perigo

eminente que, se não for evitada, irá

resultar em morte ou ferimentos

graves.

ATENÇÃO: indica uma situação

potencialmente perigosa que, se não for

evitada, poderá resultar em morte ou

ferimentos graves.

CUIDADO: indica uma situação

potencialmente perigosa que, se

não for evitada, poderá resultar em

ferimentos ligeiros ou moderados.

AVISO: indica uma prática (não

relacionada com ferimentos) que,

se não for evitada, poderá resultar em

danos materiais.

Indica risco de choque eléctrico.

Indica risco de incêndio.

PORTUGUÊS

137

eléctrica poderão fazer com que as peças

de metal expostas da ferramenta conduzam

electricidade e electrocutem o utilizador.

k) Afaste o cabo de alimentação do acessório

rotativo. Se perder o controlo da ferramenta,

o cabo poderá ser cortado ou ficar preso no

acessório, puxando a sua mão ou o seu braço

na direcção do acessório rotativo.

l) Nunca pouse a ferramenta eléctrica antes

de o acessório ficar completamente

imobilizado. Caso contrário, o acessório

rotativo poderá ficar preso na superfície onde

pousou a ferramenta eléctrica e puxá-la para

longe das suas mãos, fazendo-o perder o

controlo da mesma.

m) Não ligue a ferramenta eléctrica enquanto

estiver a transportá-la ao seu lado. Um

contacto acidental do acessório rotativo com

a sua roupa poderá prendê-la no mesmo,

puxando o acessório na direcção do seu corpo.

n) Limpe regularmente as aberturas de

ventilação da ferramenta eléctrica. A

ventoinha do motor irá puxar as partículas no

interior da caixa da ferramenta e a acumulação

excessiva de metal em pó poderá causar riscos

eléctricos.

o) Não utilize a ferramenta eléctrica perto de

materiais inflamáveis. Estes materiais poderão

ser inflamados por faíscas da ferramenta.

p) Não utilize acessórios que necessitem de

líquidos de refrigeração. A utilização de água

ou outros líquidos de refrigeração poderá

resultar em electrocussão ou choque eléctrico.

INSTRUÇÕES DE SEGURANÇA

ADICIONAIS PARA TODAS AS

OPERAÇÕES

Causas e prevenção por parte do

utilizador do efeito de coice

O efeito de coice é uma reacção súbita resultante

do aperto ou bloqueio de um disco rotativo, de

um disco de suporte, de uma catrabucha ou de

qualquer outro acessório. O aperto ou bloqueio

causa uma paragem rápida do acessório rotativo, o

que, por sua vez, faz com que a ferramenta eléctrica

seja impelida na direcção oposta à rotação do

acessório no ponto de bloqueio.

Por exemplo, se um disco abrasivo ficar preso ou

for apertado pela peça de trabalho, a extremidade

do disco que estiver em contacto com o ponto

de aperto pode penetrar a superfície do material,

fazendo o disco subir ou saltar da peça. O disco

poderá então saltar na direcção do utilizador ou

para longe do mesmo, dependendo da direcção

do movimento do disco no ponto de aperto. Os

discos abrasivos podem também partir-se nestas

condições.

O efeito de coice é o resultado de uma utilização

abusiva da ferramenta e/ou de condições ou

procedimentos de utilização incorrectos e pode ser

evitado tomando as precauções indicadas abaixo:

a) Segure a ferramenta eléctrica com firmeza

e posicione o seu corpo e o seu braço de

forma a poder resistir ao efeito de coice.

Utilize sempre o punho auxiliar, caso este

seja fornecido, para controlar ao máximo

o efeito de coice ou a reacção do binário

durante o arranque da ferramenta. O

utilizador pode controlar facilmente a reacção

do binário ou o efeito de coice se forem

tomadas as devidas precauções.

b) Nunca coloque a sua mão perto do

acessório rotativo. O efeito de coice poderá

fazer o acessório saltar para cima da sua mão.

c) Não posicione o seu corpo na área para a

qual a ferramenta eléctrica poderá saltar

caso ocorra o efeito de coice. O efeito de

coice irá projectar a ferramenta na direcção

oposta ao movimento do disco no ponto de

bloqueio.

d) Tenha especial cuidado ao utilizar a

ferramenta em cantos, extremidades

aguçadas, etc. Evite que o acessório

salte ou fique preso na peça de trabalho.

Os cantos, as extremidades aguçadas ou o

facto de o acessório rotativo saltar tendem

a fazê-lo ficar preso na peça de trabalho e,

consequentemente, a causar a perda do

controlo da ferramenta ou a ocorrência do

efeito de coice.

e) Não instale na ferramenta uma lâmina de

corrente de serra para esculpir madeira ou

uma lâmina de serra dentada. Estas lâminas

originam frequentemente o efeito de coice e a

perda do controlo da ferramenta.

Avisos de segurança especíﬁ cos

para operações de desbaste e corte

abrasivo

a) Utilize apenas os tipos de disco

recomendados para a sua ferramenta

eléctrica e a protecção específica concebida

para o disco seleccionado. Os discos para os

quais a ferramenta eléctrica não foi concebida

não podem ser protegidos de forma adequada

e, consequentemente, não são seguros.

PORTUGUÊS

138

b) A protecção tem de ser fixa com segurança

à ferramenta eléctrica e posicionada de

forma a proporcionar a máxima segurança

possível, de modo a que apenas esteja

exposta uma superfície mínima do disco na

direcção do utilizador. O resguardo ajuda a

proteger o utilizador contra fragmentos do disco

partido e qualquer contacto acidental com o

disco e as faíscas pode queimar a roupa.

c) Os discos devem ser utilizados

exclusivamente para as operações

recomendadas. Por exemplo, não desbaste

materiais com a parte lateral de um disco de

corte. Os discos de corte abrasivos destinam-

se a efectuar desbastes periféricos e qualquer

pressão lateral aplicada nestes discos poderá

parti-los.

d) Utilize sempre encaixes de disco intactos

com um tamanho e uma forma adequados

para o disco seleccionado. Os encaixes de

disco apropriados suportam correctamente

o disco, reduzindo assim a possibilidade de

quebra do mesmo. Os encaixes para discos de

corte poderão ser diferentes dos encaixes para

discos de desbaste.

e) Não utilize discos gastos de ferramentas

eléctricas maiores. Os discos concebidos

para ferramentas eléctricas maiores não são

adequados para a velocidade mais alta de

uma ferramenta mais pequena e poderão

fragmentar-se.

Avisos adicionais de segurança

especíﬁ cos para operações de corte

abrasivo

a) Não utilize o disco de corte de forma

forçada nem aplique uma pressão

excessiva no mesmo. Não efectue cortes

excessivamente profundos. Utilizar o disco

de forma forçada aumenta a respectiva carga

de trabalho e a susceptibilidade à torção ou

ao bloqueio do mesmo no corte, bem como a

possibilidade de ocorrer o efeito de coice ou a

fragmentação do disco.

b) Não posicione o seu corpo directamente

atrás do disco rotativo. Quando o disco, no

ponto da operação, estiver a afastar-se do

seu corpo, o possível efeito de coice pode

impelir o disco rotativo e a ferramenta eléctrica

directamente contra si.

c) Quando o disco estiver a emperrar ou ao

interromper um corte por qualquer razão,

desligue a ferramenta eléctrica e segure-a

sem se mexer até que o disco fique

completamente imobilizado. Nunca retire o

disco de corte do corte enquanto o disco

estiver em movimento. Caso contrário,

poderá ocorrer o efeito de coice. Investigue e

tome acções correctivas para eliminar a causa

do bloqueio do disco.

d) Não recomece a operação de corte na

peça de trabalho. Deixe o disco alcançar

a velocidade máxima e continue o corte

de forma cuidadosa. A roda poderá subir ou

saltar da peça de trabalho ou emperrar se a

ferramenta eléctrica for reiniciada em contacto

com a peça.

e) Suporte quaisquer painéis ou qualquer

peça de trabalho sobredimensionada para

minimizar o risco de aperto do disco e

ocorrência do efeito de coice. As peças

de trabalho de grandes dimensões tendem a

vergar sobre o seu próprio peso. É necessário

colocar suportes por baixo da peça de trabalho

em ambos os lados do disco, perto da linha de

corte e da extremidade da peça.

f) Tenha especial cuidado ao efectuar um

corte directo em paredes ou noutras

áreas em que não seja possível visualizar

quaisquer itens ocultos dentro das mesmas.

O disco poderá cortar a canalização de gás ou

água, a cablagem eléctrica ou outros objectos

que podem causar o efeito de coice.

Avisos de segurança especíﬁ cos

para operações de lixagem

a) Não utilize lixa para discos abrasivos

com um tamanho excessivo. Siga

as recomendações do fabricante ao

seleccionar a lixa a utilizar. Uma lixa com

um tamanho excessivo que ultrapasse o limite

do disco de suporte representa um risco de

dilaceração e poderá fazer o disco ficar preso

ou danificado, ou causar a ocorrência do efeito

de coice.

Avisos de segurança especíﬁ cos

para operações de decapagem

a) Tenha em atenção que a catrabucha liberta

filamentos, inclusivamente durante a sua

utilização normal. Não utilize a catrabucha

de forma forçada. Os filamentos podem

penetrar facilmente a pele e/ou a roupa leve.

b) Se for recomendada a utilização de uma

protecção nas operações de decapagem,

não deixe que a catrabucha circular interfira

com a protecção. A catrabucha circular

poderá expandir em diâmetro como resultado

da respectiva utilização e das forças centrífugas.

PORTUGUÊS

143

ATENÇÃO: para reduzir o risco de

ferimentos graves, segure SEMPRE

a ferramenta com segurança,

antecipando uma reacção súbita por

parte da mesma.

A posição correcta das mãos consiste em segurar

o punho lateral (d) com uma mão e o corpo da

ferramenta com a outra, tal como exemplificado na

fig. 1.

Ligar e desligar (ﬁ g. 1)

AVISO: não ligue nem desligue a

ferramenta quando estiver sob carga.

1. Para ligar a ferramenta, prima o interruptor de

ligar/desligar (a).

2. Para um funcionamento contínuo, prima o

interruptor totalmente para a frente.

3. Para parar a ferramenta, liberte o interruptor.

Para parar a ferramenta durante o

funcionamento contínuo, prima a parte de trás

do interruptor.

Bloqueio do veio (ﬁ g. 1)

O bloqueio do veio (b) é fornecido para impedir

que o veio rode ao instalar ou retirar discos. Utilize

o bloqueio do veio apenas quando a ferramenta

estiver desligada e a respectiva ficha tiver sido

retirada da tomada de electricidade e após a

ferramenta ter ficado completamente imobilizada.

AVISO: para reduzir o risco de danos

na ferramenta, não utilize o bloqueio

do veio quando a ferramenta estiver a

funcionar. Caso contrário, tal irá resultar

em danos na ferramenta. Além disso, o

acessório instalado poderá saltar, o que

também poderá resultar em ferimentos.

Para utilizar o bloqueio, prima o botão de bloqueio

do veio e rode o veio até este ficar bloqueado.

Operações em metal

Ao utilizar a ferramenta para operações em metal,

certifique-se de que foi empregue um dispositivo

de corrente residual (DCR) para evitar os riscos

residuais causados pelas limalhas.

Se a alimentação for cortada pelo DCR, leve a

ferramenta a um agente de reparação autorizado da

DEWALT.

ATENÇÃO: em condições de trabalho

extremas, poderá verificar-se a

acumulação de partículas condutoras

dentro da caixa do equipamento ao

trabalhar com metal. Isto pode resultar

na degradação do isolamento protector

no equipamento, representando um

risco potencial de choque eléctrico.

Para evitar a acumulação de limalhas dentro

do equipamento, recomendamos que limpe as

ranhuras de ventilação diariamente. Consulte a

secção Manutenção.

Utilizar discos de abas

ATENÇÃO: acumulação de

partículas de metal. A utilização

frequente de discos de abas para

operações em metal pode resultar num

potencial acrescido de choque eléctrico.

Para reduzir este risco, empregue um

DCR antes de utilizar a ferramenta

e limpe as ranhuras de ventilação

diariamente com ar comprimido seco,

de acordo com as instruções de

manutenção abaixo.

Corte de metal

Para efectuar cortes com ligantes abrasivos,

utilize sempre o tipo de resguardo 1.

Durante o corte, trabalhe com uma velocidade

moderada, adaptada ao material que está a ser

cortado. Não exerça pressão no disco de corte,

nem incline ou oscile a máquina.

Não reduza a velocidade dos discos de corte em

rotação através de uma pressão lateral.

A máquina deve sempre funcionar num movimento

de desbaste para cima. Caso contrário, há o perigo

de ser empurrada sem qualquer controlo para fora

do corte.

Se cortar perfis e barras quadradas, é aconselhável

começar pela secção transversal mais pequena.

Desbaste

Nunca utilize um disco de corte para trabalhos

de desbaste.

Os melhores resultados de desbaste são obtidos

quando regula a máquina para um ângulo de 30° a

40°. Desloque a máquina para trás ou para a frente

com uma pressão moderada. Deste modo, a peça

de trabalho não irá ficar muito quente, não muda de

cor e não são formadas ranhuras.

SUOMI

150

D28134 D28135 D28139 D28141

LPA (äänenpaine) dB(A)

89 91 89 91

KPA (äänenpaineen vaihtelu) dB(A)

3,0 3,0 3,0 3,0

LWA (ääniteho) dB(A)

100 102 100 102

KWA (äänitehon vaihtelu) dB(A)

3,0 3,0 3,0 3,0

Tärinän kokonaisarvot (kolmiakselivektorisumma) EN 60745 -standardin mukaisesti:

Tärinän päästöarvo a

pinnan hionta

h,AG

m/s²

8,5 8,0 8,0 7,0

Vaihtelu K =

m/s²

1,5 1,5 1,5 1,5

Tärinän päästöarvo a

hiekkapaperihionta

h,DS

m/s²

3,5 ≤ 2,5 ≤ 2,5 –

Vaihtelu K =

m/s²

1,5 1,5 1,5 –

Tässä käyttöohjeessa ilmoitettu tärinäarvo on mitattu

EN 60745 -standardin mukaisesti. Sitä voidaan

käyttää verrattaessa työkaluja keskenään. Sitä

voidaan käyttää arvioitaessa altistumista.

VAROITUS: Ilmoitettu tärinä esiintyy

käytettäessä työkalua sen varsinaiseen

käyttötarkoitukseen. Jos työkalua

käytetään erilaiseen tarkoitukseen, jos

siihen on kiinnitetty erilaisia lisävarusteita

tai jos sitä on hoidettu huonosti, tärinä

voi lisääntyä. Tämä voi vaikuttaa

merkittävästi altistumiseen työkalua

käytettäessä.

Tärinä vähentyy, kun työkalusta

katkaistaan virta tai se toimii

tyhjäkäynnillä. Tämä voi vähentää tärinää

merkittävästi työkalua käytettäessä.

Työkalun käyttäjän altistumista tärinälle

voidaan vähentää merkittävästi

pitämällä työkalu ja sen varusteet

kunnossa, pitämällä kädet lämpiminä

ja kiinnittämällä huomiota työn

jaksottamiseen.

Sulakkeet

Eurooppa 230 voltin työkalut 10 ampeerin sulake

Määritelmät: Turvallisuusohjeet

Alla näkyvät selitykset liittyvät turvallisuuteen. Lue

käyttöohje ja kiinnitä huomiota näihin symboleihin.

VAARA: Ilmaisee, että on olemassa

hengen- tai vakavan henkilövahingon

vaara.

VAROITUS: Ilmoittaa, että on

olemassa hengen- tai vakavan vaaran

mahdollisuus.

HUOMIO: Tarkoittaa mahdollista

vaaratilannetta. Ellei tilannetta

korjata, saattaa aiheutua lievä tai

keskinkertainen loukkaantuminen.

HUOMAUTUS: Viittaa menettelyyn,

joka ei välttämättä aiheuta

henkilövahinkoa mutta voi aiheuttaa

omaisuusvahingon.

Sähköiskun vaara!

Tulipalon vaara.

EU-yhdenmukaisuusilmoitus

KONEDIREKTIIVI

D28011/D28111/D28113/D28130/D28134/D28135/

D28139/D28141

DEWALT vakuuttaa, että nämä tuotteet täyttävät

seuraavat määräykset:

2006/42/EC, EN 60745-1, EN 60745-2-3.

Nämä tuotteet täyttävät myös direktiivin

2004/108/EU ja 2011/65/EU vaatimukset. Saat

lisätietoja ottamalla yhteyden DEWALTiin. Osoitteet

näkyvät käyttöohjeen takasivulla.

Produkt Specifikationer

Mærke:	DeWalt
Kategori:	Vinkelsliber
Model:	D28130 T 4

Har du brug for hjælp?

Hvis du har brug for hjælp til DeWalt D28130 T 4 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Vinkelsliber DeWalt Manualer

DeWalt DWE4051 T 1 Manual

7 Juli 2024

DeWalt DW458 T 2 Manual

5 Juli 2024

DeWalt DW497 Manual

5 Juli 2024

DeWalt DWE4235 Manual

5 Juli 2024

DeWalt DWE4151 T 1 Manual

5 Juli 2024

DeWalt DW 831 Manual

5 Juli 2024

DeWalt DW806 T 6 Manual

5 Juli 2024

DeWalt DCG422 T 1 Manual

5 Juli 2024

DeWalt DW811 T 1 Manual

4 Juli 2024

DeWalt DW852 T 5 Manual

4 Juli 2024

Vinkelsliber Manualer

Nyeste Vinkelsliber Manualer

Batavia BT-AG004 - 7062851 Manual

27 August 2024

Batavia BT-AG004 - 7063413 Manual

27 August 2024

Toledo TEAG-115-500 Manual

23 August 2024

Flex L 1710 Manual

23 August 2024

Stanley FME841 Manual

23 August 2024

Skil 1050 Manual

23 August 2024

Black Decker BCG720 M1 Manual

23 August 2024

Parkside IAN 280250 PWS 125 D3 Manual

22 August 2024

Brüder Mannesmann 12165 Manual

21 August 2024

Brüder Mannesmann 12168 Manual

21 August 2024
