Side 1/174

D28400

D28401

www. .eu

Dansk (oversat fra original brugsvejledning) 4

Deutsch (übersetzt von den originalanweisungen) 16

English (original instructions) 29

Español (traducido de las instrucciones originales) 41

Français (traduction de la notice d’instructions originale) 54

Italiano (tradotto dalle istruzioni originali) 67

Nederlands (vertaald vanuit de originele instructies) 80

Norsk (oversatt fra de originale instruksjonene) 93

Português (traduzido das instruções originais) 105

Suomi (käännetty alkuperäisestä käyttöohjeesta) 118

Svenska (översatt från de ursprungliga instruktionerna) 129

Türkçe (orijinal talimatlardan çevrilmiştir) 141

Ελληνικά (μετάφραση από τις πρωτότυπες οδηγίες) 154

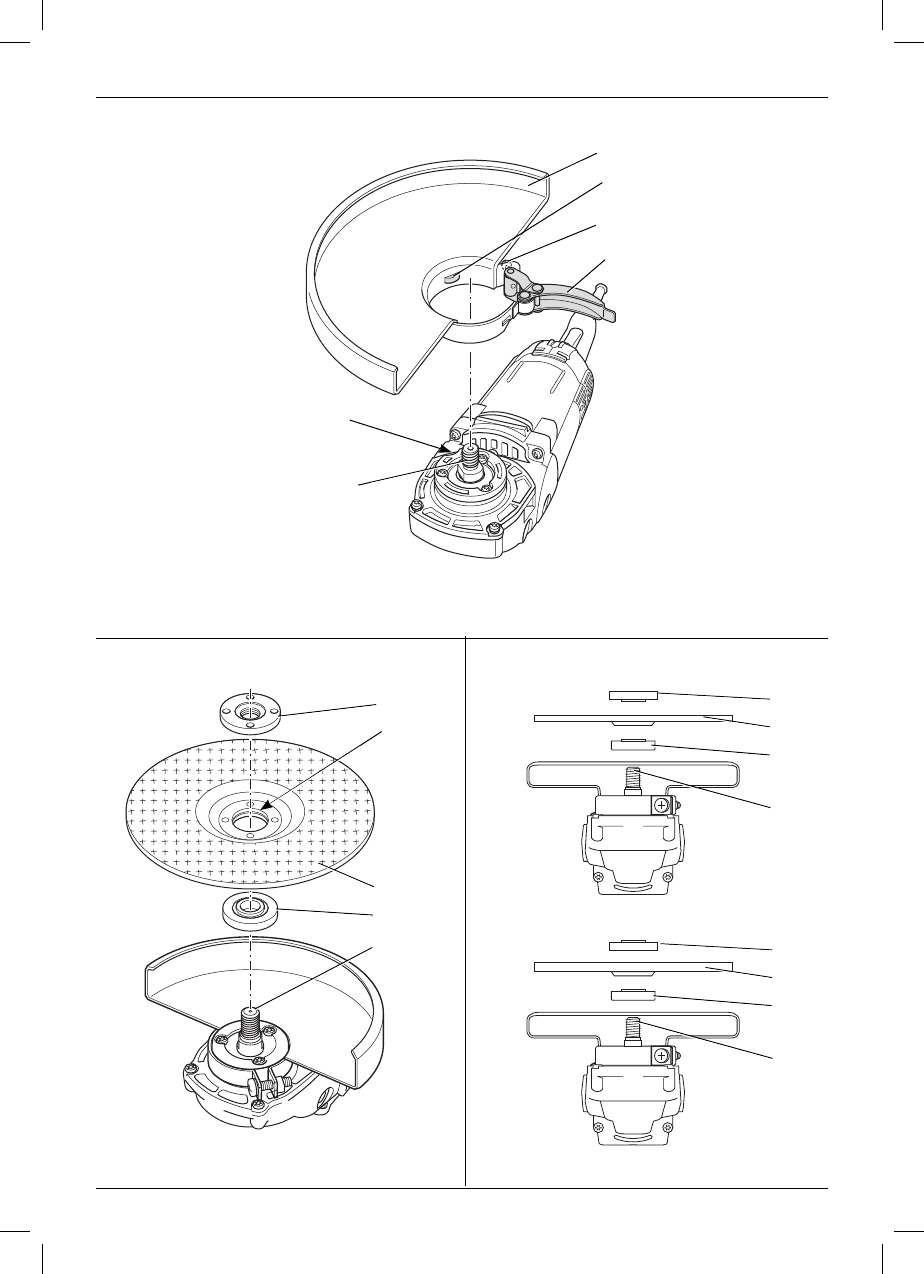

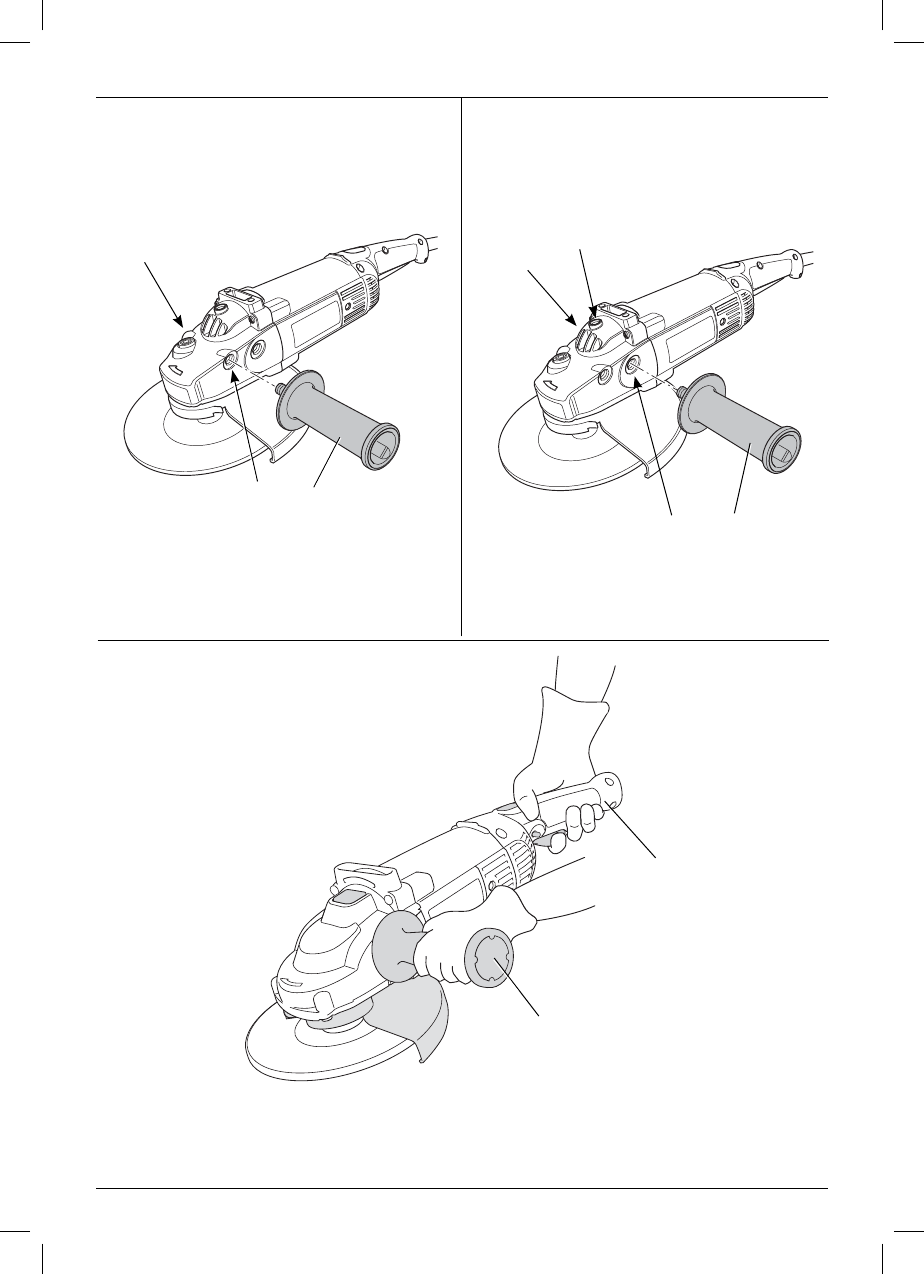

Figure 1

Figure 2

Figure 3

Figure 4

Figure 6Figure 5

Figure 7

DANSK

Tillykke!

Du har valgt et DEWALT-værktøj. Mange års erfaring,

ihærdig produktudvikling og innovation gør DEWALT

én af de mest pålidelige partnere for professionelle

brugere af elværktøj.

Tekniske data

D28400 D28401

Spænding V 230 230

Type 3 3

Effektforbrug W 2000 2000

Tomgangshastighed/nominel

hastighed min-1 6500 6500

Hjuldiameter mm 230 230

Spindeldiamter M14 M14

Vægt kg 5,5* 5,5*

* vægt inkluderer sidehåndtag og beskyttelsesskærm

LPA (lydtryk) dB(A) 92 92

KPA (lydtrykusikkerhed) dB(A) 3 3

LWA (lydeffekt) dB(A) 103 103

KWA (usikkerhed lydeffekt) dB(A) 3 3

Samlet vibrationsværdi (triaxvektorsum) bestemt i henhold til

EN 60745:

Vibrationsemissionsværdi a

overfladeslibning

h,AG

m/s²

5,5 5,5

Usikkerhed K = m/s²

1,5 1,5

Vibrationsemissionsniveauet, der er angivet i dette

vejledningsark, er målt i overensstemmelse med

en standardiseret test, der er angivet i EN 60745

og kan anvendes til at sammenligne et værktøj

med et andet. Det kan anvendes til en foreløbig

eksponeringsvurdering.

ADVARSEL: Det angivne

vibrationsemissionsniveau repræsenterer

værktøjets hovedanvendelsesområder.

Hvis værktøjet anvendes til andre formål,

med andet tilbehør eller vedligeholdes

dårligt, kan vibrationsemissionen

imidlertid variere. Det kan forøge

eksponeringsniveauet over den samlede

arbejdsperiode markant.

VINKELSLIBER

D28400, D28401

Et estimat af eksponeringsniveauet for

vibration bør også tage højde for de

gange, værktøjet slukkes, eller når det

kører men ikke bruges til at arbejde. Det

kan mindske eksponeringsniveauet over

den samlede arbejdsperiode markant.

Identificér yderligere

sikkerhedsforanstaltninger for at beskytte

operatøren mod vibrationens effekter,

som f.eks.: vedligehold værktøjet og

tilbehøret, hold hænderne varme,

organisation af arbejdsmønstre

Sikringer

Europe 230 V tools 10 Amperes, mains

Deﬁ nitioner: Sikkerhedsråd

Nedenstående definitioner beskriver

sikkerhedsniveauet for hvert signalord. Læs

vejledningen og læg mærke til disse symboler.

FARE: Angiver en overhængende farlig

situation, der - hvis den ikke undgås -

kan resultere i døden eller alvorlige

kvæstelser.

ADVARSEL: Angiver en mulig farlig

situation, der - hvis den ikke undgås -

kan resultere i døden eller alvorlige

kvæstelser.

FORSIGTIG: Angiver en mulig farlig

situation, der - hvis den ikke undgås -

kan resultere i mindre eller moderat

personskade.

BEMÆRK: Angiver en handling,

der ikke er forbundet med

personskade, men som kan

resultere i produktskade.

Betyder fare for elektrisk stød.

Betyder risiko for brand.

DANSK

EF-overensstemmelseserklæring

MASKINDIREKTIV

D28400, D28401

DEWALT erklærer, at produkterne beskrevet under

“tekniske data” er udformet i overensstemmelse

med:

98/37/EF (indtil 28. dec. 2009), 2006/42/EF

(fra 29. dec. 2009), EN 60745-1, EN 60745-2-3.

Disse produkter overholder også direktivet

2004/108/EF. Kontakt DEWALT på følgende adresse

for yderligere oplysninger eller se bagsiden af

manualen.

Undertegnede er ansvarlig for kompilering af den

tekniske fil og udsteder denne erklæring på vegne

af DEWALT.

Horst Grossmann

Vicepræsident for Maskinteknik og Produktudvikling

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Tyskland

18.11.2009

ADVARSEL: For at reducere

risikoen for personskade bør du læse

betjeningsvejledningen.

Generelle sikkerhedsadvarsler for

elværktøjer

ADVARSEL! Læs alle

sikkerhedsadvarsler og alle

instruktioner. Manglende overholdelse

af advarsler og instruktioner kan

medføre elektrisk stød, brand og/eller

alvorlig personskade.

GEM ALLE ADVARSLER OG INSTRUKTIONER

TIL SENERE BRUG

Termen “elværktøj” i advarslerne refererer til dit

elektroniske (ledning) eller batteribetjente (trådløse)

elværktøj.

1) SIKKERHED I ARBEJDSOMRÅDET

a) Sørg for, at arbejdsområdet er rent og

godt oplyst. Rodede eller mørke områder

giver anledning til ulykker.

b) Undlad at benytte elektrisk værktøj i

en eksplosionsfarlig atmosfære, som

f.eks. ved tilstedeværelsen af brændbare

væsker, gasser eller støv. Elværktøj danner

gnister, der kan antænde støv eller dampe.

c) Hold børn og omkringstående på afstand,

når der anvendes elektrisk værktøj.

Distraktioner kan medføre, at du mister

kontrollen.

2) ELEKTRISK SIKKERHED

a) Stik på elektrisk værktøj skal passe

til stikkontakten. Stikket må aldrig

modificeres på nogen måde. Undlad

at bruge adapterstik sammen med

jordforbundet elektrisk værktøj.

Umodificerede stik og dertil passende

stikkontakter reducerer risikoen for elektrisk

stød.

b) Undgå kropskontakt med jordforbundne

overflader, såsom rør, radiatorer, komfurer

og køleskabe. Der er øget risiko for elektrisk

stød, hvis din krop er jordforbundet.

c) Undlad at udsætte elektrisk værktøj for

regn eller våde forhold. Hvis der trænger

vand ind i et elektrisk værktøj, øges risikoen

for elektrisk stød.

d) Undlad at udsætte ledningen for overlast.

Brug aldrig ledningen til at bære,

trække værktøjet eller trække det ud af

stikkontakten. Hold ledningen borte fra

varme, olie, skarpe kanter og bevægelige

dele. Beskadigede eller sammenfiltrede

ledninger øger risikoen for elektrisk stød.

e) Når elektrisk værktøj benyttes udendørs,

skal der anvendes en forlængerledning,

som er egnet til udendørs brug. Brug af

en ledning, der er egnet til udendørs brug,

reducerer risikoen for elektrisk stød.

f) Hvis det ikke kan undgås at betjene et

elektrisk værktøj i et fugtigt område,

benyt en strømforsyning, der er beskyttet

af en fejlstrømsafbryder. Ved at benytte

en fejlstrømsafbryder reduceres risikoen for

elektrisk stød.

3) PERSONLIG SIKKERHED

a) Vær opmærksom, pas på hvad du

foretager dig, og brug sund fornuft, når

du benytter et elektrisk værktøj. Betjen

ikke værktøjet, hvis du er træt, påvirket

af narkotika, alkohol eller medicin. Et

øjebliks uopmærksomhed under anvendelse

af et elektrisk værktøj kan forårsage alvorlig

personskade.

b) Brug personligt sikkerhedsudstyr. Bær

altid beskyttelsesbriller. Sikkerhedsudstyr,

såsom støvmaske, skridsikre sikerhedssko,

DANSK

e) Vedligeholdelse af elektrisk værktøj.

Undersøg om bevægelige dele sidder

skævt, binder eller er gået itu såvel som

andre forhold, der kan påvirke betjeningen

af værktøjet. Hvis det elektriske værktøj

er beskadiget, skal det repareres før

brug. Mange ulykker er forårsaget af dårligt

vedligeholdt værktøj.

f) Hold skæreværktøj skarpe og rene.

Ordentligt vedligeholdt skæreværktøj med

skarpe skærekanter har mindre tilbøjelighed til

at binde og er lettere at styre.

g) Brug elektrisk værktøj, tilbehør, bor,

osv. i overensstemmelse med disse

instruktioner, idet der tages hensyn til

arbejdsforholdene og den opgave, som

skal udføres. Brug af elektrisk værktøj til

andre opgaver end dem, det er beregnet til,

kan resultere i en farlig situation.

5) SERVICE

a) Elektrisk værktøj skal serviceres

af en kvalificeret servicetekniker,

som udelukende benytter identiske

reservedele. Derved sikres det, at værktøjets

driftssikkerhed opretholdes.

YDERLIGERE SPECIFIKKE

SIKKERHEDSREGLER

Sikkerhedsinstruktioner til al brug

a) Denne værktøjsmaskine er beregnet

til at fungere som en slibemaskine,

stålbørste eller afstikkerværktøj. Læs

alle sikkerhedsadvarsler, instruktioner,

illustrationer og specifikationer, som leveres

sammen med denne værktøjsmaskine. Hvis

alle instruktionerne ikke følges, kan følgerne

blive elektrisk chok, brand og/eller alvorlige

kvæstelser.

b) Anvend ikke tilbehør, der ikke er specielt

designet til værktøjet og anbefalet af

producenten. Blot fordi tilbehøret kan påsættes

værktøjet, garanterer det ikke sikker betjening.

c) Tilbehørets nominelle hastighed skal mindst

svare til den maksimale hastighed, der er

markeret på elværktøjet. Tilbehør, der kører

hurtigere end dets nominelle hastighed, kan gå

itu og flyve væk.

d) Tilbehørets udvendige diameter og

tykkelse skal være inden for elværktøjets

kapacitetsvurdering. Tilbehør af ukorrekt

størrelse kan ikke opbevares eller kontrolleres

korrekt.

sikkerhedshjelm eller høreværn, brugt når

omstændighederne foreskriver det, reducerer

omfanget af personskader.

c) Undgå utilsigtet start. Sørg for, at

der er slukket for kontakten, inden

værktøjet tilsluttes en strømkilde og/eller

batterienhed, samles op eller bæres. Når

elektrisk værktøj bæres med fingeren på

kontakten eller tilsluttes, når kontakten er

tændt, giver det anledning til ulykker.

d) Fjern eventuelle justerings- eller

skruenøgler, før det elektriske værktøj

startes. En skruenøgle eller anden nøgle,

der bliver siddende på en roterende del

af elektrisk værktøj, kan give anledning til

personskade

e) Undlad at række for langt. Hold hele tiden

en god fodstilling og balance. Dette giver

bedre kontrol af det elektriske værktøj, når

uventede situationer opstår.

f) Bær hensigtsmæssig påklædning. Bær

ikke løst tøj eller smykker. Hold dit hår,

tøj og handsker væk fra bevægelige dele.

Løstsiddende tøj, smykker eller langt hår kan

blive fanget i bevægelige dele.

g) Hvis der anvendes støvudsugnings-

eller støvopsamlingsudstyr, skal dette

tilsluttes og anvendes rigtigt. Anvendelse

af støvopsamlingsudstyr kan begrænse farer

forårsaget af støv.

4) ANVENDELSE OG VEDLIGEHOLDELSE AF ELEKTRISK

VÆRKTØJ

a) Undlad at bruge magt over for det

elektriske værktøj. Brug det værktøj, der

er bedst egnet til det arbejde, der skal

udføres. Værktøjet vil klare opgaven bedre

og mere sikkert med den ydelse, som det er

beregnet til.

b) Undlad at benytte elektrisk værktøj, hvis

kontakten ikke tænder og slukker for det.

Alt elektrisk værktøj, der ikke kan kontrolleres

med kontakten, er farligt og skal repareres.

c) Træk stikket ud af stikkontakten og/

eller batterienheden fra det elektriske

værktøj, før det elektriske værktøj justeres,

dets tilbehør udskiftes, eller det stilles

til opbevaring. Sådanne forebyggende

sikkerhedsforanstaltninger mindsker risikoen

for, at værktøjet startes utilsigtet.

d) Opbevar elektrisk værktøj uden for

rækkevidde af børn, og tillad ikke

personer, som ikke er bekendt med dette

elektriske værktøj eller disse instruktioner,

at betjene værktøjet. Elektrisk værktøj er

farligt i hænderne på personer, som ikke er

instrueret i brugen deraf.

DANSK

e) Dornstørrelsen på hjul, flanger, støttepuder

eller andet tilbehør skal passe i værktøjets

spindel. Tilbehør med spændehuller, der ikke

passer elværktøjets monterede hardware, vil

køre ud af balance, vibrere for meget og kan

forårsage mangel på kontrol.

f) Anvend ikke beskadiget tilbehør. Før brug

af tilbehør undersøges f.eks. slibehjul for

skår og revner, støttepuder for revner eller

slid og stålbørste for løse eller revnede

tråde. Hvis elværktøjet eller tilbehøret tabes,

bør det undersøges for skade, eller der

bør monteres ubeskadiget tilbehør. Efter

undersøgelse og montering af tilbehør

placeres du og tilskuere væk fra tilbehørets

rotationsplan, og elværktøjet køres ved

maksimal tomgangshastighed i et minut.

Beskadiget tilbehør vil normalt gå i stykker under

denne testkørsel.

g) Anvend personligt beskyttelsesudstyr.

Afhængig af brugen bør du anvende

ansigtsskærm eller sikkerhedsbriller.

Hvis det er nødvendigt, skal du anvende

støvmaske, hørebeskyttelse, handsker og

et arbejdsforklæde, der kan modstå småt

slibemateriale eller arbejdsemnefragmenter.

Øjenbeskyttelsen skal kunne stoppe flyvende

fremmedlegmer, der opstår som følge af

de forskellige betjeninger. Støvmasken eller

åndedratsværnet skal kunne filtrere partikler,

der frembringes som følge af din betjening.

Forlænget eksponering for høj, intens støj kan

forårsage høreskader.

h) Sørg for, at tilskuere står i en sikker afstand

fra arbejdsområdet. Folk, der befinder

sig i arbejdsområdet, skal anvende

personligt beskyttelsesudstyr. Fragmenter

af arbejdsemnet eller ødelagt tilbehør kan

flyve afsted og forårsage skade uden for det

umiddelbare arbejdsområde.

i) Hold kun elværktøjet på de isolerede

håndtagsflader, når der skal saves i emner,

hvor skæreværktøjet kan berøre skjulte

ledninger eller sit eget kabel. Kommer

skæreværktøjet i kontakt med en strømførende

ledning, kan blotlagte metaldele på elværktøjet

gøres strømførende og give stød til brugeren.

j) Placer ledningen væk fra det roterende

tilbehør. Hvis du mister kontrollen, kan

ledningen blive skåret eller fastklemt, og din

hånd eller arm kan trækkes ind i det roterende

tilbehør.

k) Læg aldrig værktøjet fra dig, før tilbehøret er

helt stoppet. Det roterende tilbehør kan gribe

fast i overfladen, og du kan miste kontrollen over

elværktøjet.

l) Start ikke elværktøjet, mens du bærer det

på dig. Utilsigtet kontakt med det roterende

tilbehør kan hænge fast i dit tøj og efterfølgende

ind i huden.

m) Rengør værktøjets lufthuller med jævne

mellemrum. Motorens ventilator vil trække støv

ind i kabinettet, og for megen akkumulering af

metalstykker kan udgøre en elektrisk fare.

n) Betjen ikke elværktøjet nær brændbare

materialer. Gnister kan antænde disse

materialer.

o) Anvend ikke tilbehør, der kræver kølevæske.

Brug af vand eller anden kølevæske kan

resultere i livsfarligt elektrisk stød.

YDERLIGERE

SIKKERHEDSINSTRUKTIONER TIL AL

BRUG

Årsager til og undgåelse af

tilbageslag

Tilbageslag er en pludselig reaktion på et fastklemt

eller blokeret slibehjul, støttepude, børste eller andet

tilbehør. Fastklemmelse eller blokering forårsager

hurtig blokering af det roterende tilbehør, der gør, at

det ukontrollerede elværktøj kører i modsat retning af

tilbehørets rotation på det sted, det er fastkørt.

F.eks. hvis et slibehjul er fastklemt eller blokeret af

arbejdsemnet, kan kanten af hjulet, der er på vej

ind i det spidse punkt, grave sig ind i overfladen på

materialet og forårsage, at hjulet arbejder sig ud eller

falder ud. Hjulet kan enten gå imod eller væk fra

operatøren, afhængigt af hjulets bevægelsesretning

ved fastklemmelsespunktet. Slibehjul kan også gå i

stykker under disse forhold.

Et tilbageslag opstår som følge af forkert brug eller

ved misbrug af værktøjet. Det kan undgås ved at

følge nedenstående forholdsregler:

a) Hold godt fast på værktøjet og placer

kroppen og armen således, at du kan

modstå styrken fra et tilbageslag. Anvend

altid ekstrahåndtaget, hvis det medfølger,

for maksimal kontrol over tilbageslag eller

momentreaktion under opstart. Operatøren

kan kontrollere momentreaktionen eller

tilbageslagets styrke, hvis der tages korrekte

forholdsregler.

b) Placer aldrig hånden i nærheden af det

roterende tilbehør. Tilbehøret kan slå tilbage

over din hånd.

DANSK

c) Placer ikke kroppen i det område, hvor

værktøjet kan bevæge sig, hvis der opstår et

tilbageslag. Tilbageslag vil drive værktøjet frem

i den modsatte retning af hjulets bevægelse ved

blokeringspunktet.

d) Vær særlig forsigtig, når du arbejder med

hjørner, skarpe kanter osv. Undgå at bumpe

eller blokere tilbehøret. Hjørner, skarpe kanter

eller bump har en tendens til at blokere det

roterende tilbehør og kan forårsage mangel på

kontrol eller tilbageslag.

e) Påsæt ikke en savkædes snitteblad eller

en savklinge med tænder. Sådanne klinger

forårsager ofte tilbageslag og mangel på kontrol.

Særlige sikkerhedsadvarsler til

slibning og slibeskæring

a) Brug kun hjultyper, der er anbefalet

til dit elværktøj og den specifikke

beskyttelsesskærm, der er fremstillet til

det valgte hjul. Hjul, der ikke er fremstillet til

værktøjet, kan ikke afskærmes korrekt og er

usikre.

b) Beskyttelsesskærmen skal være sikkert

fastgjort elværktøjet for maksimal sikkerhed,

således at mindst muligt af hjulet er blotlagt

mod operatøren. Beskyttelsesskærmen

hjælper med til at beskytte operatøren mod

hjulfragmenter og utilsigtet kontakt med hjulet.

c) Hjulene skal kun anvendes til den

anbefalede brug. F.eks.: slib ikke med siden

af afskæringshjulet. Slibeskæringshjul er

tilsigtet perifer slibning. Sidekraft på disse hjul

kan ødelægge dem.

d) Brug altid ubeskadigede hjulflanger med

den rette størrelse og form til dit valgte

hjul. Korrekte hjulflanger støtter hjulet og

reducerer dermed muligheden for hjulskade.

Flanger til skærehjul kan være forskellige fra

slibehjulflanger.

e) Brug ikke brugte, slidte hjul fra større

elværktøjer. Hjul, der er tilsigtet større

elværktøjer, er ikke egnet til det lille værktøjs høje

hastighed og kan gå i stykker.

Ekstra sikkerhedsadvarsler, der er

speciﬁ kke for slibeskæring

a) Blokér ikke skærehjulet eller anvend for

megen kraft. Forsøg ikke at foretage et

for dybt snit. Overbelastning af hjulet øger

belastningen og følsomheden for drejning eller

binding af hjulet i snittet og muligheden for

tilbageslag eller hjulskade.

b) Placer ikke din krop på linje med og bag ved

det roterende hjul. Når hjulet bevæger sig væk

fra kroppen, kan det mulige tilbageslag drive

hjulet og elværktøjet direkte mod dig.

c) Når hjulet binder, eller når et snit afbrydes,

slukkes elværktøjet og det holdes stille,

indtil hjulet står helt stille. Forsøg aldrig

at fjerne et skærehjul fra snittet, mens

hjulet er i bevægelse. I modsat fald kan

der forekomme et tilbageslag. Find ud af,

hvorfor hjulet har sat sig fast, og træf passende

forholdsregler, så det ikke kan ske igen.

d) Forsøg ikke at genstarte skæringen i

arbejdsemnet. Lad hjulet nå fuld hastighed

og sæt det derefter forsigtigt ind i snittet.

Hjulet kan eventuelt binde, arbejde sig ud af

arbejdsemnet eller forårsage tilbageslag, hvis

elværktøjet startes i arbejdsemnet.

e) Støttepaneler eller andet arbejdsemne af

overdreven størrelse for at minimere risikoen

for hjulfastklemmelse og tilbageslag. Store

arbejdsemner har en tendens til at synke under

deres egenvægt. Arbejdsemnet skal afstøttes

på begge sider af hjulet, både i nærheden af

skærelinjen og ved arbejdsemnets kant.

f) Vær især forsigtig, hvis der skal udføres et

”dyksnit” i et uoverskueligt område, f.eks. i

en eksisterende væg. Hjulet, der skal dykke

ned, kan skære gas- eller vandrør, elektriske

ledninger eller genstande, der kan forårsage

tilbageslag.

Sikkerhedsadvarsler, der er

speciﬁ kke for stålbørstning

a) Vær opmærksom på, at børsten afkaster

stålhår, selv under almindelig brug.

Overbelast ikke ståltrådene ved at lægge for

meget tryk på børsten. Stålhårene kan nemt

trænge gennem tyndt tøj og/eller hud.

b) Hvis brug af beskyttelsesskærm anbefales

til stålbørstning, skal du sørge for, at

stålhjulet eller børsten ikke indgriber i

sikkerhedsskærmen. Stålhjul eller børster

kan udvides i diameter pga. af arbejds- og

centrifugale kræfter.

Restrisici

På trods af overholdelsen af de relevante

sikkerhedsregler og brug af sikkerhedsudstyr kan

visse restrisici ikke undgås. Disse omfatter:

– Hørenedsættelse

– Risiko for personskade som følge af flyvende

partikler.

DANSK

– Risiko for forbrænding ved at røre ved tilbehør,

der bliver varmt under betjening.

– Risiko for personskade som følge af forlænget

brug.

– Risiko for støv fra farlige stoffer.

Mærkning på værktøjet

Følgende piktogrammer er vist på værktøjet:

Læs brugsvejledningen før brug.

Bær høreværn.

Brug øjeværn.

DATOKODEPOSITION (FIG. 1)

Datokoden (p), der også inkluderer produktionsåret,

er tryk på huset.

Eksempel: 2009 XX XX

Produktionsår

Pakkens indhold

Pakken indeholder:

1 Vinkelsliber

1 Skærm

1 Sidehåndtag

1 Flangesæt

1 To-stifts skruenøgle

1 Brugsvejledning

1 Eksplosionstegning

• Kontrollér for eventuelle skader på værktøjet,

dele og tilbehør, der kan være opstået under

transport.

• Tag dig tid til at læse denne vejledning grundigt

og forstå den før betjening.

Beskrivelse (ﬁ g. 1, 4)

ADVARSEL: Modificér aldrig elektrisk

værktøj eller nogle dele heraf. Det kan

medføre materiale- eller personskade.

a. Tænd/sluk-kontakt

b. Åbningskontakt

c. Spindellås

d. Skærm

e. Sidehåndtag

TILSIGTET BRUG

De kraftige D28400, D28401vinkelslibere er blevet

fremstillet til professionel slibning og skæring.

ANVEND IKKE andre slibehjul udover

navforsænkede hjul og papirskiver.

MÅ IKKE anvendes under våde forhold eller i

nærheden af brændbare væsker eller gasser.

Disse slidstærke vinkelslibere er professionelt

elværktøj.

LAD IKKE børn komme i kontakt med værktøjet.

Overvågning er påkrævet, når uerfarne brugere

anvender dette værktøj.

El-sikkerhed

Elmotoren er kun designet til én spænding.

Kontrollér altid, at strømforsyningen svarer til

spændingen på mærkepladen.

Dit DEWALT-værktøj er dobbeltisoleret i

overensstemmelse med EN 60745, og

derfor er en jordledning ikke påkrævet.

Hvis forsyningsledningen er beskadiget, skal den

udskiftes med en særlig ledning, der kan fås

gennem DEWALT’s serviceorganisation.

Brug af forlængerledning

Hvis en forlængerledning er påkrævet, skal du

anvende en godkendt forlængerledning, der

passer til dette værktøjs effektforbrug (se tekniske

data). Den minimale lederstørrelse er 1 mm2; den

maksimale længde er 30 m.

Ved brug af en kabeltromle skal kablet altid rulles

helt ud.

SAMLING OG JUSTERING

ADVARSEL: For at reducere risikoen

for personskade skal du slukke

for værktøjet og afbryde det fra

strømkilden, inden der foretages

justeringer, eller der fjernes/

monteres tilbehør eller ekstraudstyr.

Før værktøjet tilsluttes igen, skal du

trykke på udløserkontakten og slippe

den igen for at sikre, at værktøjet er

slukket.

Påsætning af sidehåndtag (ﬁ g. 5, 6)

ADVARSEL: Før du anvender værktøjet,

skal du sikre, at håndtaget sidder godt

fast.

DANSK

Ved slibning skru sidehåndtaget (e) stramt ind i et af

hullerne (r) på hver side af gearkassen (fig. 5).

Ved skæring skru sidehåndtaget (e) stramt ind i det

øverste hul (s) eller ind i et af hullerne (t) på hver side

af gearkassen (fig. 6).

Montering af en stålbørste

Skru stålbørsten direkte på spindlen uden brug af

afstandsskive og gevindflange.

Montering og fjernelse af

beskyttelsesskærmen (ﬁ g. 2)

ADVARSEL: For at reducere risikoen

for personskade skal du slukke

for værktøjet og afbryde det fra

strømkilden, inden der foretages

justeringer, eller der fjernes/

monteres tilbehør eller ekstraudstyr.

Før værktøjet tilsluttes igen, skal du

trykke på udløserkontakten og slippe

den igen for at sikre, at værktøjet er

slukket.

FORSIGTIG: Der skal anvendes

beskyttelsesskærme med denne sliber.

Når du anvender D28400 eller D28401-sliberen

til skæring af metal eller murværk, SKAL der

anvendes en Type 1 beskyttelsesskærm. Type

1 beskyttelsesskærm kan købes hos DEWALT-

forhandlere.

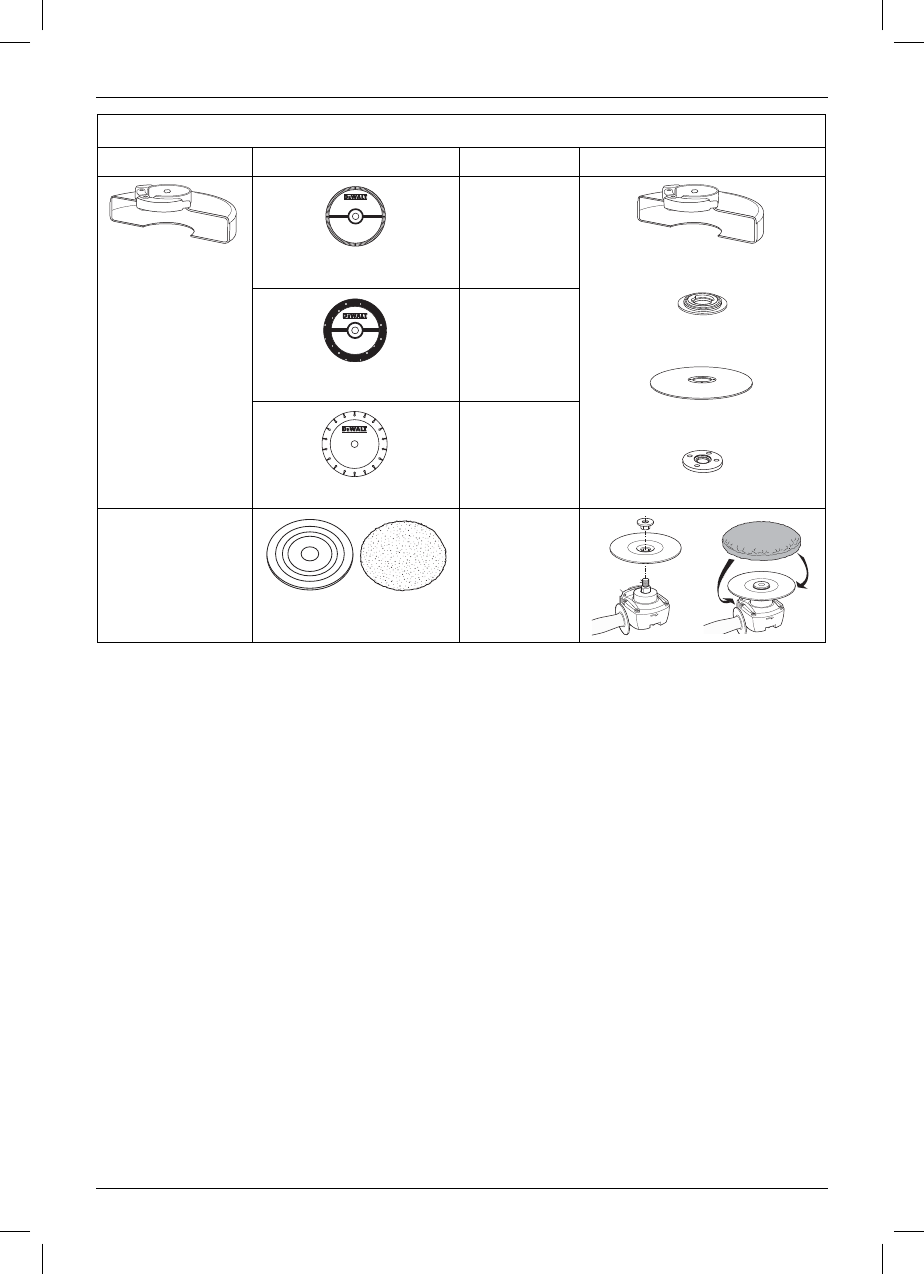

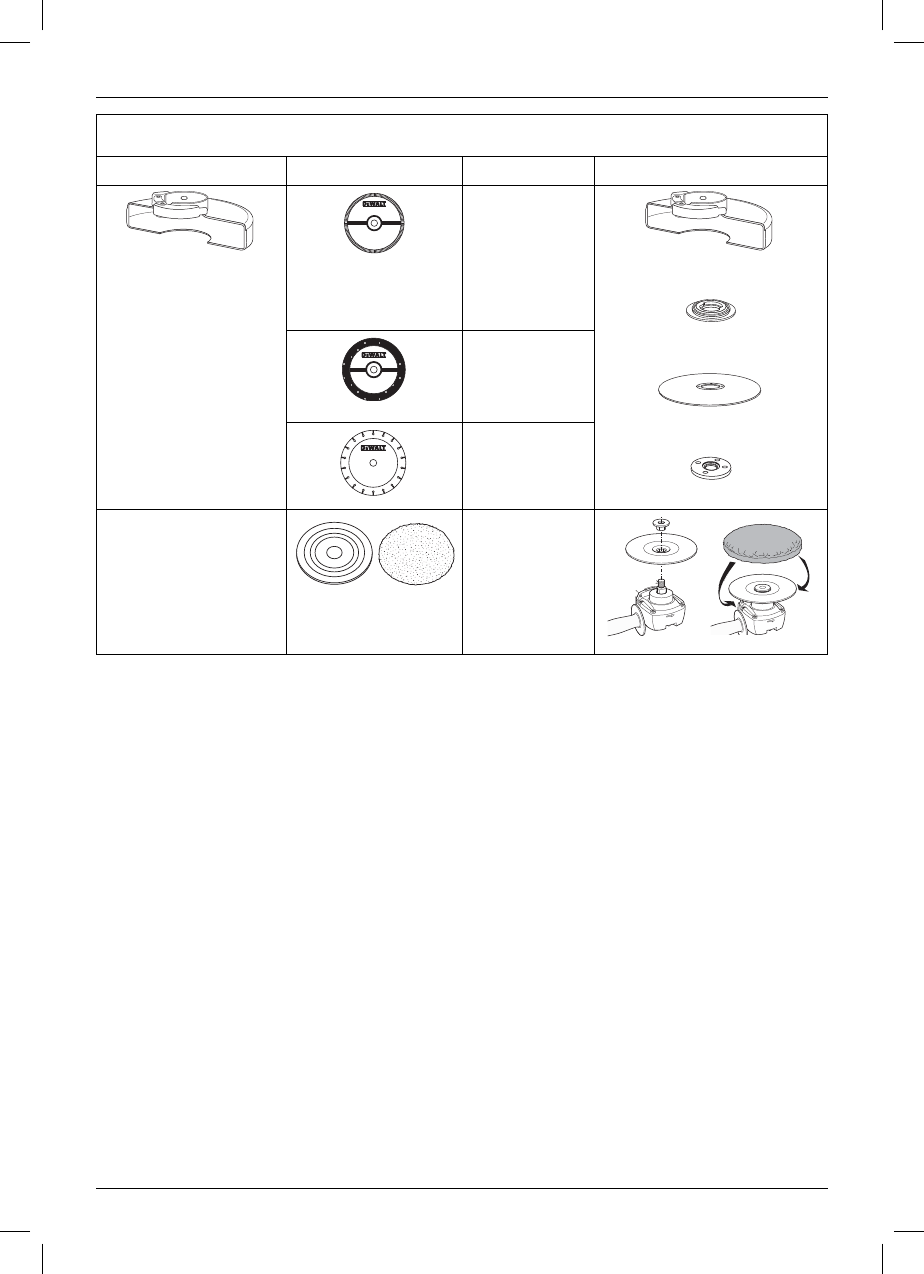

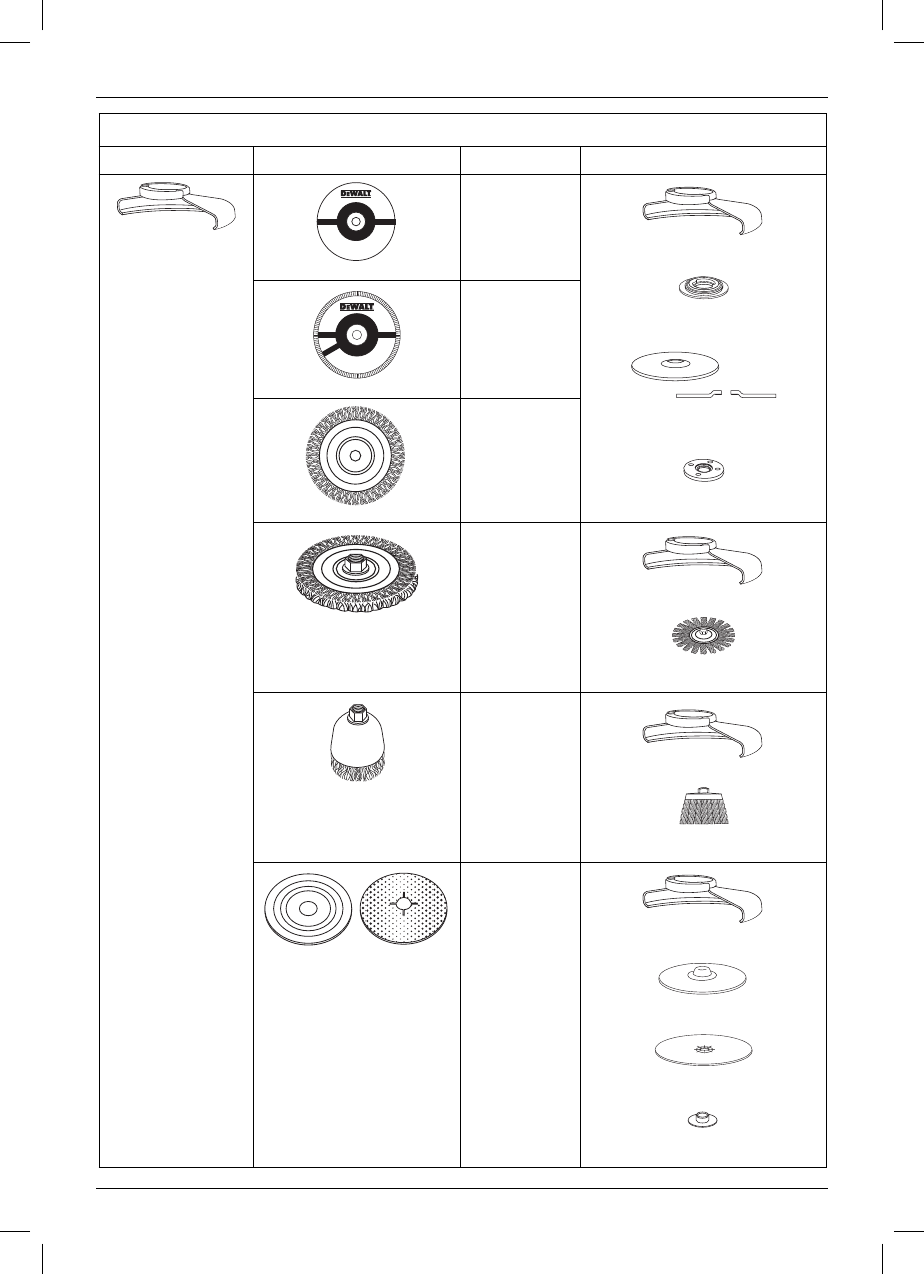

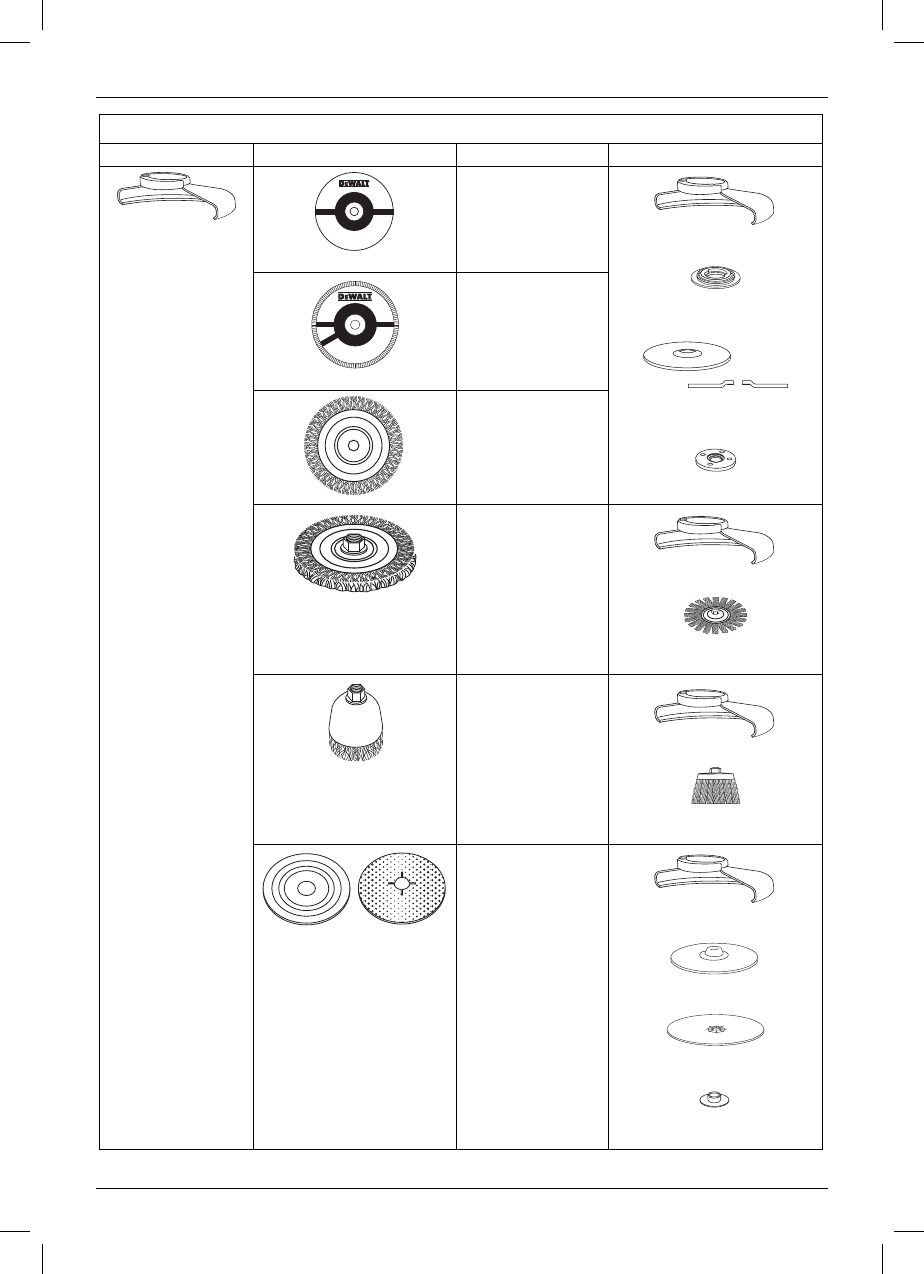

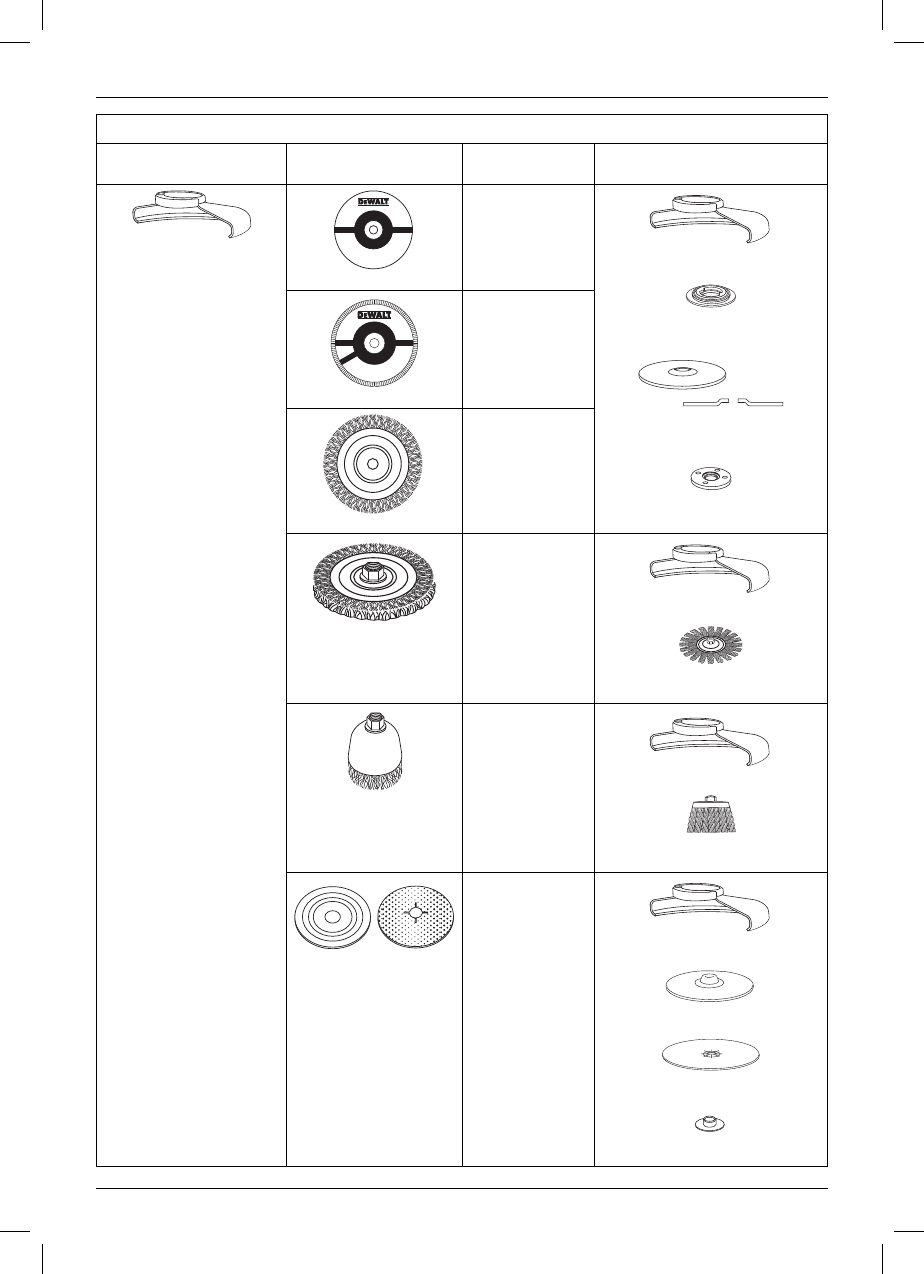

BEMÆRK: Se skemaet over slibe- og

skæretilbehør i slutningen af dette afsnit for at få

vist andet tilbehør, der kan anvendes med disse

slibere.

1. Anbring vinkelsliberen på et bord, spindel (o) op.

2. Udløs fastspændingslås (f) og hold skærm (d)

over værktøjet som vist.

3. Tryk beskyttelsesskærmen (k) ned og drej den til

den ønskede position. (l)

4. Fastspænd skruen (d).

5. Luk fastspændingslåsen helt til (f)

6. Kontrollér at skrue (m) er skruet helt i, og at

skærmen sidder fast

7. Du fjerner skærmen i omvendt rækkefølge.

FORSIGTIG: Hvis beskyttelsesskærmen

ikke kan fastspændes korrekt ved at

justere skruen, skal du ikke anvende

værktøjet. For at reducere risikoen

for personskade skal du indlevere

værktøjet og beskyttelsesskærmen

til et servicecenter og få

beskyttelsesskærmen repareret eller

udskiftet.

Montering og aftagning af

slibe- eller skæreskive (ﬁ g. 1, 3, 4)

ADVARSEL: Brug ikke en beskadiget

skive.

1. Anbring værktøjet på et bord,

beskyttelsesskærm op.

2. Montér støtteflangen (i) korrekt på spindelen (o)

(fig. 3).

3. Anbring skiven (n) på støtteflangen (i). Når der

monteres en skive med en forhøjet midte, skal

du sikre, at den forhøjede midte (j) vender mod

støtteflangen (i).

4. Skru den gevindskårne klemmemøtrik (h) på

spindelen (o) (fig. 4):

a. Ringen på den gevindskårne klemmemøtrik

(h) skal vende mod skiven, når der monteres

en slibeskive (fig. 4A);

b. Ringen på den gevindskårne klemmemøtrik

(h) skal vende bort fra skiven, når der

monteres en skæreskive (fig. 4B).

5. Tryk på spindellåseknappen (c) og drej

spindelen (o), indtil den når dens låseposition.

6. Fastspænd den gevindskårne klemmemøtrik (h)

med den topolede skruenøgle, der følger med.

7. Udløs spindellåsen.

8. For at fjerne skiven skal du løsne den

gevindskårne klemmemøtrik (h) med den

topolede skruenøgle.

Før brugen

• Montér beskyttelsesskærmen og den rette skive

eller hjul. Brug ikke skiver eller hjul, der er meget

slidte.

• Sørg for, at den indvendige og udvendige flange

er monteret korrekt.

• Sørg for, at skiven eller hjulet drejer i retning af

pilene på tilbehøret og værktøjet.

BETJENING

Brugsvejledning

ADVARSEL: Overhold altid

sikkerhedsvejledningen og de gældende

regler.

DANSK

ADVARSEL: For at reducere risikoen

for personskade skal du slukke

for værktøjet og afbryde det fra

strømkilden, inden der foretages

justeringer, eller der fjernes/

monteres tilbehør eller ekstraudstyr.

Før værktøjet tilsluttes igen, skal du

trykke på udløserkontakten og slippe

den igen for at sikre, at værktøjet er

slukket.

ADVARSEL:

• Sørg for, at alle materialer, der skal

slibes eller skæres, sidder godt fast.

• Benyt kun et let tryk på værktøjet.

Anvend ikke sidepres på skiven.

• Undgå overstyring. Bliver værktøjet

varmt, skal du lade det køre i tomgang

nogle få minutter.

Korrekt håndposition (ﬁ g. 7)

ADVARSEL: For at reducere risikoen

for alvorlig personskade skal du ALTID

anvende den rette håndposition som

vist.

ADVARSEL: For at reducere risikoen

for alvorlig personskade skal du ALTID

holde godt fast i tilfælde af en pludselig

reaktion.

Det er nødvendigt med én hånd på sidehåndtaget

(e) og den anden hånd på det bagerste håndtag (q)

af værktøjet for korrekt håndposition som vist.

Sådan tændes og slukkes (ﬁ g. 1)

Tænd/slukknappen er forsynet med en

åbningskontakt.

For at arbejde med værktøjet tryk åbningskontakt (b)

ned og derefter tænd/slukkontakt (a).

Udløs åbningskontakt (b).

Du stopper værktøjet ved at slippe kontakten.

ADVARSEL: Slå ikke værktøjet til eller

fra, når det er under belastning.

Spindellås (ﬁ g. 1)

Spindellåsens (c) funktion er at forhindre spindelen

i at dreje, når der monteres eller fjernes hjul. Betjen

kun spindellåsen, når der er slukket for værktøjet, og

stikket er taget ud af kontakten, og værktøjet står

helt stille.

BEMÆRK: For at reducere risikoen for

skade på værktøjet, bør du ikke aktivere

spindellåsen, mens værktøjet kører. Det

kan resultere i skade på værktøjet, og

påsat tilbehør kan falde af og eventuelt

forårsage personskade.

For at aktivere låsen skal du trykke på

spindellåseknappen og dreje spindelen, indtil du ikke

kan dreje den længere.

Metalarbejde

Når værktøjet anvendes på metalarbejder, skal du

sørge for, at der er indsat en fejlstrømsafbryder

(RCD) for at undgå restricisi som følge af

metalspåner.

Hvis fejlstrømsafbryderen er slukket, skal du få

værktøjet efterset af en autoriseret DEWALT-

reparatør.

ADVARSEL: Under ekstreme

arbejdsforhold kan der ophobes støv

inde i maskinehuset, når der arbejdes

med metal. Dette kan resultere i, at

beskyttelsesisoleringen inde i maskinen

bliver reduceret og dermed øger risikoen

for elektrisk stød.

For at undgå ophobningen af metalspåner inde i

maskinen anbefaler vi at rydde ventilationshullerne

dagligt. Se Vedligeholdelse.

Brug af papirskiver

ADVARSEL: Metalstøvophobning.

Overdreven brug af papirskiver i

metalarbejder kan resultere i øget

mulighed for elektrisk stød. For

at reducere denne risiko skal du

indsætte en fejlstrømsafbryder før

brug og rengøre ventilationshullerne

dagligt ved at blæse tør, komprimeret

luft ind i ventilationshullerne i

overensstemmelse med nedenstående

vedligeholdelsesinstruktioner.

VEDLIGEHOLDELSE

Dit DEWALT-elværktøj er designet til at fungere i

lang tid med minimal vedligeholdelse. Kontinuerlig

tilfredsstillende funktion afhænger af korrekt pleje af

værktøjet og regelmæssig rengøring.

ADVARSEL: For at reducere risikoen

for personskade skal du slukke

for værktøjet og afbryde det fra

strømkilden, inden der foretages

justeringer, eller der fjernes/

monteres tilbehør eller ekstraudstyr.

DANSK

Før værktøjet tilsluttes igen, skal du

trykke på udløserkontakten og slippe

den igen for at sikre, at værktøjet er

slukket.

Udskiftning af børster

Motoren slukker automatisk og indikerer herved,

at kulbørsterne er nedslidte, og at der skal

foretages service på værktøjet. Kulbørsterne kan

ikke serviceres af brugeren. Tag værktøjet til en

autoriseret DEWALT-reparatør.

Smøring

Dette elektriske værktøj skal ikke smøres yderligere.

Rengøring

ADVARSEL: Blæs støv og snavs

ud af hovedhuset med tør luft, lige

så snart der samler sig snavs i og

omkring luftaftrækket. Bær godkendte

beskyttelsesbriller og godkendt

støvmaske ved udførelse af denne

procedure.

ADVARSEL: Brug aldrig

opløsningsmidler eller andre kraftige

kemikalier til at rengøre værktøjets ikke-

metalliske dele. Disse kemikalier kan

svække de materialer, der anvendes

i disse dele. Brug en klud, der kun er

fugtet med vand og mild sæbe. Lad

aldrig væske trænge ind i værktøjet, og

nedsænk aldrig nogen del af værktøjet

i væske.

Valgfrit tilbehør

ADVARSEL: Da andet tilbehør end det,

som stilles til rådighed af DEWALT, ikke

er afprøvet med dette produkt, kan det

være farligt at bruge sådant tilbehør

med dette værktøj. For at mindske

risikoen for personskade, må dette

produkt kun anvendes med tilbehør,

som anbefales af DEWALT.

Kontakt forhandleren for yderligere oplysninger om

korrekt tilbehør.

Miljøbeskyttelse

Særskilt bortskaffelse. Dette produkt må

ikke bortskaffes sammen med almindeligt

husholdningsaffald.

Hvis du på noget tidspunkt finder det nødvendigt

at udskifte dit DEWALT-produkt, eller hvis det ikke

længere tjener det tiltænkte formål, må det ikke

bortskaffes med almindeligt husholdningsaffald. Sørg

for, at dette produkt bortskaffes særskilt.

Særskilt bortskaffelse af brugte produkter

og emballage gør det muligt at genbruge

materialer og anvende dem på ny.

Genanvendelse af genbrugsmaterialer

bidrager til at forhindre forurening af

miljøet og reducerer behovet for

råmaterialer.

Lokale forskrifter muliggør i nogen tilfælde

særskilt bortskaffelse af elektriske produkter fra

husholdningen, ved kommunale affaldsdepoter eller

hos forhandleren i forbindelse med køb af et nyt

produkt.

DEWALT har stillet faciliteter til rådighed til indsamling

og genbrug af udslidte DEWALT-produkter. For at

benytte sig af denne service kan man returnere

produktet til et hvilket som helst autoriseret

serviceværksted, der modtager det på vore vegne.

Du kan finde ud af, hvor det nærmeste autoriserede

serviceværksted befinder sig ved at kontakte dit

lokale DEWALT-kontor på den adresse, der er

angivet i denne manual. Alternativt findes der en liste

over autoriserede DEWALT-serviceværksteder og

detaljerede oplysninger om vores eftersalgsservice

og kontakter på følgende internetadresse:

www.2helpU.com.

DANSK

GARANTI

DEWALT er sikker på produkternes kvalitet og

tilbyder en enestående garanti til professionelle

brugere af dette værktøj. Denne garantierklæring

er en tilføjelse til dine kontraktmæssige

rettigheder som professionel bruger eller

dine lovbefalede rettigheder som privat ikke-

professionel bruger og påvirker dem på

ingen måde. Garantien er gyldig inden for

medlemsstaterne af Den Europæiske Union og

Det Europæiske Frihandelsområde.

• 30 DAGES RISIKOFRI TILFREDSHEDSGARANTI •

Hvis du ikke er fuldt tilfreds med dit DEWALT-

værktøj, kan du returnere det inden for

30 dage, komplet som købt, til den forhandler,

hvor værktøjet blev købt og få alle pengene

refunderet eller bytte det. Produktet skal have

været underlagt almindelig brug og slid, og der

skal fremvises gyldig kvittering.

• ET ÅRS GRATIS SERVICEKONTRAKT •

Hvis du har har brug for vedligeholdelse

eller service til dit DEWALT-værktøj inden for

12 måneder efter købet, gøres dette helt gratis

på et autoriseret DEWALTserviceværksted.

Købsbeviset skal fremvises. Inkluderer

arbejdskraft. Ekskluderer tilbehør og reservedele,

medmindre de fejlede under garantiperioden.

• ET ÅRS FULD GARANTI •

Hvis dit DEWALT-produkt bliver defekt på grund

af fejlbehæftede materialer eller produktionsfejl

inden for 12 måneder fra købsdatoen, garanterer

DEWALT gratis udskiftning af alle defekte dele

eller gratis udskiftning af enheden efter vores

valg, under forudsætning af, at:

• Produktet ikke er blevet misbrugt.

• Produktet har været underlagt almindelig

brug og slid.

• Der ikke er forsøgt reparationer af

uautoriserede personer.

• Købsbeviset fremvises.

• Produktet returneres komplet med alle

originale komponenter.

Hvis du ønsker at foretage en reklamation,

skal du kontakte din forhandler eller den

nærmeste autoriserede DEWALT-reparatør i

DEWALT-kataloget eller kontakte dit DEWALT-

kontor på den adresse, der er angivet i

denne brugsvejledning. Der findes en liste

over autoriserede DEWALT-serviceværksteder

og detaljerede oplysninger om vores

eftersalgsservice på følgende internetadresse:

www.2helpU.com.

DANSK

SKEMA OVER SLIBETILBEHØR

Beskyttelsessk

ærmtype

Tilbehør Beskrivelse Sådan monteres sliber

TYPE 27

BESKYTTELS-

ESSKÆRM

Slibeskive med

nedtrykket midte

Type 27 beskyttelsesskærm

Støtteflange

Type 27 hjul med

nedtrykket midte

Gevindskåret klemmemøtrik

Bladskive

Stålhjul

Stålhjul med

gevindskåret

møtrik

Type 27 beskyttelsesskærm

Stålhjul

Stålkop med

gevindskåret

møtrik

Type 27 beskyttelsesskærm

Stålbørste

Støttepude/

slibeark

Type 27 beskyttelsesskærm

Gummistøttepude

Slibeskive

Gevindskåret klemmemøtrik

DANSK

SKEMA OVER SLIBETILBEHØR (forts.)

Beskyttelsesskærmtype Tilbehør Beskrivelse Sådan monteres sliber

TYPE 1

BESKYTTELSESSKÆRM

Skæreskive til

murværk

Type 1 beskyttelsesskærm

Støtteflange

Skærehjul

Gevindskåret klemmemøtrik

Skæreskive til

metal

Diamantskærehjul

INGEN

BESKYTTELSESKÆRM

Pudseskive

DEUTSCH

WINKELSCHLEIFER

D28400, D28401

Herzlichen Glückwunsch!

Sie haben sich für ein Gerät von DEWALT

entschieden. Langjährige Erfahrung, sorgfältige

Produktentwicklung und Innovation machen

DEWALT zu einem zuverlässigen Partner für

professionelle Anwender von Elektrowerkzeugen.

Technische Daten

D28400 D28401

Spannung V 230 230

Typ 3 3

Leistungsaufnahme W 2000 2000

Leerlaufnenndrehzahl min-1 6500 6500

Scheibendurchmesser mm 230 230

Spindeldurchmesser M14 M14

Gewicht kg 5,5* 5,5*

* Gewicht einschließlich Zusatzgriff und Schutzabdeckung

LPA (Schalldruckpegel) dB(A) 92 92

KPA (Schalldruckpegel-

Messungenauigkeit) dB(A) 3 3

LWA (Schallleistung) dB(A) 103 103

KWA (Schallleistung-

Messungenauigkeit) dB(A) 3 3

Gesamtschwingungspegel (triaxiale Vektorsumme) gemäß

EN 60745:

Vibrationsemissionswert a

Oberflächenschleifen

h,AG

= m/s² 5,5 5,5

Messungenauigkeit K = m/s² 1,5 1,5

Der in diesem Informationsblatt angegebene

Vibrationsemissionswert wurde gemäß einem

standardisierten Test laut EN 60745 gemessen und

kann für einen Vergleich zwischen zwei Geräten

verwendet werden. Er kann zu einer vorläufigen

Einschätzung der Exposition verwendet werden.

WARNUNG: Der angegebene

Vibrationsemissionswert bezieht sich

auf die Hauptanwendung des Gerätes.

Wenn das Gerät jedoch für andere

Anwendungen, mit anderem Zubehör

oder schlecht gewartet eingesetzt wird,

kann die Vibrationsemission verschieden

sein. Dies kann den Expositionsgrad

über die Gesamtbetriebszeit erheblich

erhöhen.

Eine Schätzung der Vibrationsstärke

sollte auch berücksichtigen, wie oft das

Gerät ausgeschaltet wird oder über

welche Zeit es zwar läuft, aber nicht

wirklich in Betrieb ist. Dies kann die

Exposition über die Gesamtbetriebszeit

erheblich mindern.

Es sind zusätzliche

Sicherheitsmaßnahmen zum

Schutze der Betriebsperson vor den

Auswirkungen der Vibration in Betracht

zu ziehen, z. B.: Wartung des Gerätes

und des Zubehörs, Warmhalten

der Hände, Organisation des

Arbeitsablaufes.

Sicherungen

Europa 230 V Werkzeuge 10 Ampere Stromversorgung

Deﬁ nitionen: Sicherheitsrichtlinien

Im Folgenden wird die Relevanz der einzelnen

Warnhinweise erklärt. Bitte lesen Sie die

Betriebsanleitung und achten Sie auf diese Symbole.

GEFAHR: Weist auf eine unmittelbar

drohende gefährliche Situation hin, die,

sofern nicht vermieden, zu tödlichen

oder schweren Verletzungen führt.

WARNUNG: Weist auf eine

möglicherweise gefährliche Situation

hin, die, sofern nicht vermieden,

zu tödlichen oder schweren

Verletzungen führen kann.

VORSICHT: Weist auf eine

möglicherweise gefährliche Situation hin,

die, sofern nicht vermieden, zu leichten

oder mittelschweren Verletzungen

führen kann.

HINWEIS: Weist auf ein Verhalten hin,

das nichts mit Verletzungen zu tun

hat, aber, wenn es nicht vermieden

wird, zu Sachschäden führen kann.

Weist auf ein Stromschlagrisiko hin.

Weist auf eine Brandgefahr hin.

DEUTSCH

EG-Konformitätserklärung

MASCHINENRICHTLINIE

D28400, D28401

DEWALT erklärt hiermit, dass diese unter

„Technische Daten“ beschriebenen Produkte die

folgenden Vorschriften erfüllen:

98/37/EG (bis 28. Dez. 2009), 2006/42/EG (ab

29. Dez. 2009), EN 60745-1, EN 60745-2-3.

len auch die Richtlinie 2004/108/EG. Für weitere

Informationen wenden Sie sich bitte an DEWALT

unter der folgenden Adresse oder schauen Sie auf

der Rückseite dieser Betriebsanleitung nach.

Der Unterzeichnete ist verantwortlich für die

Zusammenstellung des technischen Dossiers und

gibt diese Erklärung im Namen von DEWALT ab.

Horst Großmann

Vizepräsident für Konstruktion und

Produktentwicklung

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Germany

18.11.2009

WARNUNG: Zur Reduzierung

der Verletzungsgefahr bitte die

Betriebsanleitung lesen.

Allgemeine Sicherheitswarnhinweise

für Elektrowerkzeuge

WARNUNG! Lesen Sie alle

Sicherheitswarnhinweise und alle

Anweisungen. Das Nichtbeachten von

Warnhinweisen und Anweisungen kann

zu elektrischem Schlag, Brand und/oder

schweren Verletzungen führen.

BEWAHREN SIE ALLE WARNHINWEISE UND

ANWEISUNGEN ZUM SPÄTEREN

NACHSCHLAGEN AUF

Der Begriff „Elektrowerkzeug“ in den Warnhinweisen

bezieht sich auf Ihr netzbetriebenes Elektrowerkzeug

(mit Kabel) oder auf Ihr akkubetriebenes (kabelloses)

Elektrowerkzeug.

1) SICHERHEIT IM ARBEITSBEREICH

a) Halten Sie den Arbeitsbereich sauber und

gut ausgeleuchtet. Unaufgeräumte oder

dunkle Bereiche begünstigen Unfälle.

b) Betreiben Sie das Elektrowerkzeug nicht

in explosionsgefährdeten Umgebungen,

in denen sich z. B. brennbare

Flüssigkeiten, Gase oder Staub befinden.

Elektrowerkzeuge erzeugen Funken, die den

Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und Zuschauer fern,

während Sie ein Elektrogerät betreiben.

Ablenkung kann dazu führen, dass Sie die

Kontrolle über das Gerät verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Stecker des Elektrogerätes muss

in die Steckdose passen. Ändern Sie

niemals den Stecker in irgendeiner Form.

Verwenden Sie keinerlei Adapterstecker

an geerdeten Elektrogeräten. Unveränderte

Stecker und passende Steckdosen mindern

die Gefahr eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit

geerdeten Flächen, wie Rohre,

Radiatoren, Herde und Kühlgeräte.

Es besteht eine erhöhte Gefahr für einen

elektrischen Schlag, wenn Ihr Körper geerdet

ist.

c) Setzen Sie Elektrogeräte keinem Regen

oder feuchter Umgebung aus. Wenn

Wasser in das Elektrogerät eindringt, erhöht

sich die Gefahr eines elektrischen Schlages.

d) Überlasten Sie das Kabel nicht.

Verwenden Sie niemals das Kabel, um das

Elektrogerät zu tragen oder durch Ziehen

vom Netz zu trennen. Halten Sie das

Kabel fern von Hitze, Öl, scharfen Kanten

oder beweglichen Teilen. Beschädigte oder

verhedderte Kabel erhöhen die Gefahr eines

elektrischen Schlages.

e) Wenn Sie ein Elektrogerät im Freien

betreiben, verwenden Sie ein für

den Außeneinsatz geeignetes

Verlängerungskabel. Die Verwendung von

für den Außeneinsatz geeigneten Kabeln

mindert die Gefahr eines elektrischen

Schlages.

f) Wenn der Betrieb eines Elektrogerätes

in feuchter Umgebung unumgänglich

ist, verwenden Sie eine durch einen

Fehlerstromschutzschalter (FI-Schalter

oder RCD) geschützte Stromversorgung.

Der Einsatz eines Fehlerstromschutzschalters

mindert die Gefahr eines elektrischen

Schlages.

DEUTSCH

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf,

was Sie tun, und gehen Sie mit Vernunft

an die Arbeit mit einem Elektrowerkzeug.

Benutzen Sie kein Elektrowerkzeug, wenn

Sie müde sind oder unter dem Einfluss

von Drogen, Alkohol oder Medikamenten

stehen. Ein Moment der Unachtsamkeit

beim Betrieb eines Elektrogerätes kann zu

schweren Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung

und immer eine Schutzbrille. Das Tragen

persönlicher Schutzausrüstung, wie

Staubmaske, rutschfeste Sicherheitsschuhe,

Schutzhelm oder Gehörschutz, je nach Art

und Einsatz des Elektrowerkzeuges, verringert

das Risiko von Verletzungen.

c) Vermeiden Sie unbeabsichtigtes Starten.

Vergewissern Sie sich, dass der Schalter

in der AUS-Position ist, bevor Sie das

Gerät an die Stromversorgung und/oder

an den Akku anschließen oder wenn Sie

das Gerät aufnehmen oder tragen. Wenn

Sie beim Tragen des Elektrowerkzeuges

den Finger am Schalter haben oder das

Gerät eingeschaltet an die Stromversorgung

anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie alle Einstellschlüssel oder

Werkzeuge, bevor Sie das Elektrogerät

einschalten. Werkzeuge oder Schlüssel,

die an rotierenden Teilen des Elektrogerätes

angebracht sind, können zu Verletzungen

führen.

e) Vermeiden Sie eine abnormale

Körperhaltung. Sorgen Sie für einen

sicheren Stand und halten Sie jederzeit

das Gleichgewicht. Dadurch können

Sie das Elektrowerkzeug in unerwarteten

Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen

Sie keine weite Kleidung und keinen

Schmuck. Halten Sie Ihre Haare, Kleidung

und Handschuhe von beweglichen Teilen

fern. Lose sitzende Kleidung, Schmuck oder

lange Haare können sich in den beweglichen

Teilen verfangen.

g) Wenn Geräte für den Anschluss an eine

Staubabsaugung und Staubsammlung

vorgesehen sind, vergewissern Sie

sich, dass diese richtig angeschlossen

sind und verwendet werden. Der Einsatz

von Staubsammlern kann staubbedingte

Gefahren mindern.

4) VERWENDUNG UND PFLEGE DES ELEKTROGERÄTES

a) Überlasten Sie das Elektrogerät nicht.

Verwenden Sie das für Ihre Arbeit

passende Elektrogerät. Das richtige Gerät

wird die Aufgabe besser und sicherer

erledigen, wenn es bestimmungsgemäß

verwendet wird.

b) Benutzen Sie kein Elektrowerkzeug,

dessen Schalter defekt ist. Ein

Elektrowerkzeug, das sich nicht mehr

ein- oder ausschalten lässt, ist gefährlich

und muss repariert werden.

c) Trennen Sie den Stecker vom Netz und/

oder die Akkus vom Elektrogerät, bevor

Sie Einstellungen am Gerät vornehmen,

Zubehör wechseln oder es aufbewahren.

Diese Vorbeugemaßnahmen mindern die

Gefahr, dass das Elektrogerät unbeabsichtigt

startet.

d) Bewahren Sie nicht verwendete

Elektrogeräte für Kinder unerreichbar auf

und lassen Sie nicht zu, dass Personen

ohne Erfahrung mit dem Elektrogerät oder

mit diesen Anweisungen das Elektrogerät

bedienen. Elektrogeräte sind in den Händen

nicht geschulter Personen gefährlich.

e) Warten Sie die Elektrogeräte. Prüfen

Sie, ob bewegliche Teile verzogen oder

ausgeschlagen, ob Teile gebrochen oder

in einem Zustand sind, der den Betrieb

des Elektrogerätes beeinträchtigen kann.

Bei Beschädigungen lassen Sie das

Elektrogerät reparieren, bevor Sie es

verwenden. Viele Unfälle entstehen wegen

mangelnder Wartung der Elektrogeräte.

f) Halten Sie Schneidwerkzeuge scharf und

sauber. Richtig gewartete Schneidwerkzeuge

mit scharfen Klingen blockieren seltener und

sind leichter unter Kontrolle zu halten.

g) Verwenden Sie Elektrogeräte, Zubehör

und Einsätze (Bits) usw. gemäß diesen

Anweisungen und unter Berücksichtigung

der Arbeitsbedingungen und der Aufgabe.

Wenn Sie das Elektrogerät für Aufgaben

verwenden, die nicht bestimmungsgemäß

sind, kann dies zu gefährlichen Situationen

führen.

5) SERVICE

a) Lassen Sie Ihr Elektrowerkzeug nur von

qualifiziertem Fachpersonal und nur mit

Original- Ersatzteilen reparieren. Damit

wird sichergestellt, dass die Sicherheit des

Gerätes erhalten bleibt.

DEUTSCH

m) Reinigen Sie regelmäßig die Lüftungsschlitze

Ihres Elektrowerkzeugs. Das Motorgebläse

zieht Staub in das Gehäuse, und eine starke

Ansammlung von Metallstaub kann elektrische

Gefahren verursachen.

n) Verwenden Sie das Elektrowerkzeug nicht

in der Nähe brennbarer Materialien. Funken

können diese Materialien entzünden.

o) Verwenden Sie keine Einsatzwerkzeuge, die

flüssige Kühlmittel erfordern. Die Verwendung

von Wasser oder anderen flüssigen Kühlmitteln

kann zu einem elektrischen Schlag führen.

WEITERE

SICHERHEITSVORSCHRIFTEN FÜR

ALLE ANWENDUNGEN

Ursachen und Vermeidung des

Rückschlageffekts durch den

Anwender

Rückschlag ist die plötzliche Reaktion infolge

eines hakenden oder blockierten drehenden

Einsatzwerkzeugs, wie Schleifscheibe, Schleifteller,

Drahtbürste usw. Verhaken oder Blockieren

führt zu einem abrupten Stopp des rotierenden

Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes

Elektrowerkzeug gegen die Drehrichtung des

Einsatzwerkzeugs an der Blockierstelle beschleunigt.

Wenn z. B. eine Schleifscheibe im Werkstück

hakt oder blockiert, kann sich die Kante der

Schleifscheibe, die in das Werkstück eintaucht,

verfangen und dadurch die Schleifscheibe

ausbrechen oder einen Rückschlag verursachen.

Die Schleifscheibe bewegt sich dann auf die

Bedienperson zu oder von ihr weg, je nach

Drehrichtung der Scheibe an der Blockierstelle.

Hierbei können Schleifscheiben auch brechen.

Ein Rückschlag ist die Folge eines falschen oder

fehlerhaften Gebrauchs des Elektrowerkzeugs. Er

kann durch geeignete Vorsichtsmaßnahmen, wie

nachfolgend beschrieben, verhindert werden.

a) Halten Sie das Elektrowerkzeug gut

fest und bringen Sie Ihren Körper und

Ihre Arme in eine Position, in der Sie

die Rückschlagkräfte abfangen können.

Verwenden Sie immer den Zusatzgriff,

falls vorhanden, um die größtmögliche

Kontrolle über Rückschlagkräfte oder

Reaktionsmomente beim Hochlauf zu

haben. Die Bedienperson kann durch geeignete

Vorsichtsmaßnahmen die Rückschlag- und

Reaktionskräfte beherrschen.

b) Bringen Sie Ihre Hand nie in die Nähe

sich drehender Einsatzwerkzeuge. Das

Einsatzwerkzeug kann sich beim Rückschlag

über Ihre Hand bewegen.

c) Meiden Sie mit Ihrem Körper den Bereich,

in den das Elektrowerkzeug bei einem

Rückschlag bewegt wird. Der Rückschlag

treibt das Elektrowerkzeug in die Richtung

entgegengesetzt zur Bewegung der

Schleifscheibe an der Blockierstelle.

d) Arbeiten Sie besonders vorsichtig im

Bereich von Ecken, scharfen Kanten usw.

Verhindern Sie, dass Einsatzwerkzeuge vom

Werkstück zurückprallen und verklemmen.

Das rotierende Einsatzwerkzeug neigt bei Ecken,

scharfen Kanten oder wenn es abprallt, dazu,

sich zu verklemmen. Dies verursacht einen

Kontrollverlust oder Rückschlag.

e) Verwenden Sie kein Ketten- oder gezähntes

Sägeblatt. Solche Einsatzwerkzeuge

verursachen häufig einen Rückschlag oder den

Verlust der Kontrolle über das Elektrowerkzeug

Besondere Sicherheitshinweise zum

Schleifen und Trennschleifen

a) Verwenden Sie ausschließlich die für Ihr

Elektrowerkzeug zugelassenen Schleifkörper

und die für diese Schleifkörper vorgesehene

Schutzhaube. Schleifkörper, die nicht für das

Elektrowerkzeug vorgesehen sind, können nicht

ausreichend abgeschirmt werden und sind

unsicher.

b) Die Schutzhaube muss sicher am

Elektrowerkzeug angebracht und so

eingestellt sein, dass ein Höchstmaß

an Sicherheit erreicht wird, d. h. der

kleinstmögliche Teil des Schleifkörpers zeigt

offen zur Bedienperson. Die Schutzhaube

soll die Bedienperson vor Bruchstücken und

zufälligem Kontakt mit dem Schleifkörper

schützen.

c) Schleifkörper dürfen nur für die empfohlenen

Einsatzmöglichkeiten verwendet werden.

Z. B.: Schleifen Sie nie mit der Seitenfläche

einer Trennscheibe. Trennscheiben sind zum

Materialabtrag mit der Kante der Scheibe

bestimmt. Seitliche Krafteinwirkung auf diese

Schleifkörper kann sie zerbrechen.

d) Verwenden Sie immer unbeschädigte

Spannflansche in der richtigen Größe

und Form für die von Ihnen gewählte

Schleifscheibe. Geeignete Flansche stützen

die Schleifscheibe und verringern so die Gefahr

eines Schleifscheibenbruchs. Flansche für

DEUTSCH

Trennscheiben können sich von den Flanschen

für andere Schleifscheiben unterscheiden.

e) Verwenden Sie keine abgenutzten

Schleifscheiben von größeren

Elektrowerkzeugen. Schleifscheiben für

größere Elektrowerkzeuge sind nicht für

die höheren Drehzahlen von kleineren

Elektrowerkzeugen ausgelegt und können

brechen.

Zusätzliche Sicherheitswarnhinweise

für Trennschleifarbeiten

a) Vermeiden Sie ein Blockieren der

Trennscheibe oder zu hohen Anpressdruck.

Führen Sie keine übermäßig tiefen Schnitte

aus. Eine Überlastung der Trennscheibe erhöht

deren Beanspruchung und die Anfälligkeit

zum Verkanten oder Blockieren und damit

die Möglichkeit eines Rückschlags oder

Schleifkörperbruchs.

b) Meiden Sie den Bereich vor und hinter

der rotierenden Trennscheibe. Wenn Sie

die Trennscheibe im Werkstück von sich

wegbewegen, kann im Falle eines Rückschlags

das Elektrowerkzeug mit der sich drehenden

Scheibe direkt auf Sie zugeschleudert werden.

c) Falls die Trennscheibe verklemmt oder

Sie die Arbeit unterbrechen, schalten Sie

das Gerät aus und halten Sie es ruhig, bis

die Scheibe zum Stillstand gekommen

ist. Versuchen Sie nie, die noch laufende

Trennscheibe aus dem Schnitt zu ziehen,

sonst kann ein Rückschlag erfolgen.

Ermitteln und beheben Sie die Ursache für das

Verklemmen.

d) Schalten Sie das Elektrowerkzeug nicht

wieder ein, solange es sich im Werkstück

befindet. Lassen Sie die Trennscheibe erst

ihre volle Drehzahl erreichen, bevor Sie den

Schnitt vorsichtig fortsetzen. Anderenfalls

kann die Scheibe verhaken, aus dem Werkstück

springen oder einen Rückschlag verursachen.

e) Stützen Sie Platten oder große Werkstücke

ab, um das Risiko eines Rückschlags

durch eine eingeklemmte Trennscheibe zu

vermindern. Große Werkstücke können sich

unter ihrem eigenen Gewicht durchbiegen. Das

Werkstück muss auf beiden Seiten der Scheibe

abgestützt werden, und zwar sowohl in der

Nähe des Trennschnitts als auch an der Kante.

f) Seien Sie besonders vorsichtig bei

„Taschenschnitten“ in bestehende Wände

oder andere nicht einsehbare Bereiche.

Die eintauchende Trennscheibe kann beim

Schneiden in Gas- oder Wasserleitungen,

elektrische Leitungen oder andere Objekte einen

Rückschlag verursachen.

Speziﬁ sche Sicherheitswarnhinweise

für Drahtbürstarbeiten

a) Beachten Sie, dass die Drahtbürste

auch während des üblichen Gebrauchs

Drahtstücke verliert. Überlasten Sie die

Drähte nicht durch zu hohen Anpressdruck.

Wegfliegende Drahtstücke können sehr leicht

durch dünne Kleidung und/oder die Haut

dringen.

b) Wird eine Schutzhaube empfohlen,

verhindern Sie, dass sich Schutzhaube und

Drahtbürste berühren können. Teller- und

Topfbürsten können durch Anpressdruck und

Zentrifugalkräfte ihren Durchmesser vergrößern.

Restrisiken

Trotz Beachtung der geltenden

Sicherheitsvorschriften und des Einsatzes von

Schutzvorrichtungen können bestimmte Risiken

nicht vermieden werden. Diese sind:

– Schwerhörigkeit.

– Verletzungsgefahr durch umherfliegende

Teilchen.

– Verbrennungsgefahr durch während des

Betriebes heiß werdende Zubehörteile.

– Verletzungsgefahr durch andauernden

Gebrauch.

– Gefahr durch Staub von Gefahrstoffen.

Bildzeichen am Werkzeug

Die folgenden Bildzeichen sind am Gerät sichtbar

angebracht:

Vor der Verwendung die Betriebsanleitung

lesen.

Tragen Sie Gehörschutz.

Tragen Sie Augenschutz.

LAGE DES DATUMSCODES (ABB. [FIG.] 1)

Der Datumscode (p), der auch das Herstelljahr

enthält, ist in das Gehäuse geprägt.

Beispiel: 2009 XX XX

Herstelljahr

DEUTSCH

Löcher (t) auf der linken oder rechten Seite des

Getriebegehäuses (Abb. 6).

Anbringen einer Topfdrahtbürste

Schrauben Sie die Topfdrahtbürste direkt auf die

Spindel, ohne dabei den Abstandshalter und den

Gewindeflansch zu verwenden.

Anbringen und Entfernen der

Schutzabdeckung (Abb. 2)

WARNUNG: Um die Gefahr

schwerer Verletzungen zu mindern,

schalten Sie das Gerät aus und

trennen Sie es vom Netz, bevor

Sie Einstellungen vornehmen

oder Anbaugeräte oder Zubehör

anbringen oder entfernen. Bevor Sie

das Gerät wieder anschließen, drücken

Sie den Auslöseschalter und lassen ihn

wieder los um sich zu vergewissern,

dass das Gerät ausgeschaltet ist.

VORSICHT: An diesem Schleifgerät

müssen Schutzabdeckungen verwendet

werden.

Beim Einsatz der Schleifgeräte D28400 oder

D28401 zum Trennschleifen von Metall oder

Mauerwerk MUSS eine Schutzabdeckung des Typs

1 verwendet werden. Type-1-Schutzabdeckungen

können bei den DEWALT-Vertriebstellen käuflich

erworben werden.

HINWEIS: Beachten Sie die Übersicht über

Schleif- und Trennschleifzubehör am Ende

dieses Abschnitts; sie zeigt weiteres Zubehör, das

mit diesen Schleifgeräten verwendet werden kann.

1. Legen Sie den Winkelschleifer auf einen Tisch

mit der Spindel (o) nach oben.

2. Lösen Sie den Klemmverschluss (f) und halten

Sie die Schutzhaube wie abgebildet über das

Werkzeug.

3. Drücken Sie die Schutzabdeckung (k) nach

unten und drehen Sie sie in die gewünschte

Stellung (l).

4. Drehen Sie die Schraube (d) richtig fest.

5. Schließen Sie den Klemmverschluss (f)

vollständig.

6. Stellen Sie sicher, dass die Schraube (m)

festgezogen und die Schutzhaube befestigt ist.

7. Führen Sie zum Entfernen der Schutzhaube

die obigen Anweisungen in umgekehrter

Reihenfolge aus.

VORSICHT: Verwenden Sie das Gerät

nicht, wenn die Schutzabdeckung nicht

mit der Einstellschraube fest angezogen

werden kann. Um die Verletzungsgefahr

zu vermeiden, bringen Sie das Gerät

und die Schutzabdeckung zu einer

Kundendienststelle zur Reparatur oder

zum Ersatz der Schutzabdeckung.

Auswechseln der Schleif- oder

Trennschleifscheibe (Abb. 1, 3, 4)

WARNUNG: Verwenden Sie keine

beschädigten Scheiben.

1. Legen Sie das Gerät auf einen Tisch mit der

Schutzabdeckung nach oben.

2. Setzen Sie den Aufnahmeflansch (i) richtig auf

die Spindel (o) (Abb. 3).

3. Legen Sie die Scheibe (n) auf den

Aufnahmeflansch (i). Beim Einsetzen einer

Scheibe mit erhöhter Mitte muss die erhöhte

Mitte (j) zum Aufnahmeflansch (i) zeigen.

4. Schrauben Sie die Gewindespannmutter (h) auf

die Spindel (o) (Abb. 4):

a. Der Ring an der Gewindespannmutter

(h) muss zur Scheibe zeigen, wenn eine

Schleifscheibe montiert wird (Abb. 4A);

b. Der Ring an der Gewindespannmutter (h)

muss von der Scheibe wegzeigen, wenn eine

Trennscheibe montiert wird (Abb. 4B).

5. Drücken Sie den Spindelarretierknopf (c) und

drehen Sie die Spindel (o), bis sie einrastet.

6. Drehen Sie die Gewindespannmutter (h) mit

dem mitgelieferten Stirnlochschlüssel fest.

7. Lassen Sie die Spindelarretierung los.

8. Um die Scheibe zu entfernen, lösen Sie

die Gewindespannmutter (h) mit dem

Stirnlochschlüssel.

Vor dem Betrieb

• Montieren Sie die Schutzabdeckung und

die passende Scheibe oder Trennscheibe.

Verwenden Sie keine übermäßig abgenutzten

Scheiben.

• Prüfen Sie, dass die Innen- und Außenflansche

korrekt montiert sind.

• Prüfen Sie, dass die Scheibe oder Trennscheibe

sich in Richtung der Pfeile auf dem Zubehör

und dem Gerät dreht.

DEUTSCH

einen Fehlerstromschutzschalter

(sog. RCD) zwischen und reinigen

Sie die Lüftungsschlitze täglich durch

Einblasen von trockener Druckluft

in die Lüftungsschlitze gemäß den

Wartungsanweisungen.

WARTUNG

Ihr DEWALT-Elektrowerkzeug wurde für langfristigen

Betrieb mit minimalem Wartungsaufwand konstruiert.

Ein kontinuierlicher, zufriedenstellender Betrieb hängt

von der richtigen Pflege des Gerätes und seiner

regelmäßigen Reinigung ab.

WARNUNG: Um die Gefahr

schwerer Verletzungen zu mindern,

schalten Sie das Gerät aus und

trennen Sie es vom Netz, bevor

Sie Einstellungen vornehmen

oder Anbaugeräte oder Zubehör

anbringen oder entfernen. Bevor Sie

das Gerät wieder anschließen, drücken

Sie den Auslöseschalter und lassen ihn

wieder los, um sicherzustellen, dass das

Gerät ausgeschaltet ist.

Selbstabschaltened Kohlebürsten

Der Motor schaltet sich automatisch ab und zeigt

an, dass die Kohlebürsten fast abgenutzt sind

und die Maschine gewartet werden muss. Die

Kohlebürsten können nicht vom Anwender gewartet

werden. Bringen Sie das Gerät in eine autorisierte

DEWALT-Kundendienstwerkstatt.

Schmierung

Ihr Elektrogerät benötigt keine zusätzliche

Schmierung.

Reinigung

WARNUNG: Blasen Sie mit Trockenluft

immer dann Schmutz und Staub

aus dem Hauptgehäuse, wenn sich

Schmutz sichtbar in und um die

Lüftungsschlitze ansammelt. Tragen

Sie bei diesen Arbeiten zugelassenen

Augenschutz und eine zugelassene

Staubmaske.

WARNUNG: Verwenden Sie niemals

Lösungsmittel oder andere scharfe

Chemikalien für die Reinigung der nicht-

metallischen Teile des Gerätes. Diese

Chemikalien können das in diesen

Teilen verwendete Material aufweichen.

Verwenden Sie ein nur mit Wasser

und einer milden Seife befeuchtetes

Tuch. Achten Sie darauf, dass niemals

Flüssigkeiten in das Gerät eindringen.

Tauchen Sie niemals irgendein Teil des

Gerätes in eine Flüssigkeit.

Optionales Zubehör

WARNUNG: Da Zubehör, das nicht

von DEWALT angeboten wird, nicht

mit diesem Produkt geprüft worden

ist, kann die Verwendung von solchem

Zubehör an diesem Gerät gefährlich

sein. Um das Verletzungsrisiko zu

mindern, sollte mit diesem Produkt nur

von DEWALT empfohlenes Zubehör

verwendet werden.

Fragen Sie Ihren Händler nach weiteren

Informationen zu geeignetem Zubehör.

Umweltschutz

Abfalltrennung. Dieses Produkt darf nicht

mit normalem Haushaltsabfall entsorgt

werden.

Wenn Sie eines Tages feststellen, dass Ihr DEWALT-

Produkt ersetzt werden muss oder Sie es nicht mehr

benötigen, entsorgen Sie es nicht mit dem normalen

Haushaltsabfall. Führen Sie dieses Produkt der

Abfalltrennung zu.

Die separate Entsorgung von

Gebrauchtprodukten und Verpackungen

ermöglicht das Recycling und die

Wiederverwendung der Stoffe. Die

Wiederverwendung von Recyclingstoffen

hilft, Umweltverschmutzung zu

vermeiden und mindert die Nachfrage

nach Rohstoffen.

Lokale Vorschriften regeln möglicherweise die

getrennte Entsorgung von Elektroprodukten und

Haushaltsabfall an kommunalen Entsorgungsstellen

oder beim Einzelhändler, wenn Sie ein neues

Produkt kaufen.

DEUTSCH

DEWALT stellt Möglichkeiten für die Sammlung und

das Recycling von DEWALT-Produkten nach Ablauf

des Nutzungszeitraums zur Verfügung. Um diesen

Service zu nutzen, bringen Sie bitte Ihr Produkt zu

einer beliebigen autorisierten Kundendienstwerkstatt,

die es in unserem Auftrag sammeln.

Die nächstgelegene autorisierte Kundendienststelle

erfahren Sie bei Ihrem örtlichen DEWALT-

Geschäftsstelle unter der in dieser Betriebsanleitung

angegebenen Adresse. Alternativ erhalten

Sie eine Liste der autorisierten DEWALT-

Kundendienstwerkstätten und vollständige

Informationen über unseren Kundendienst im

Internet unter: www.2helpU.com.

GARANTIE

DEWALT vertraut in die Qualität seiner Produkte

und bietet den professionellen Anwendern

des Produktes eine herausragende Garantie.

Diese Garantieerklärung gilt als Ergänzung

und unbeschadet Ihrer Rechte aus dem

Vertrag als professioneller Anwender oder Ihrer

gesetzlichen Ansprüche als privater, nicht-

professioneller Anwender. Diese Garantie gilt

innerhalb der Staatsgebiete der Mitgliedstaaten

der Europäischen Union und der Europäischen

Freihandelszone.

• 30 TAGE ZUFRIEDENHEITSGARANTIE OHNE RISIKO •

Wenn Sie mit der Leistung Ihres DEWALT-Gerätes

nicht vollständig zufrieden sind, geben Sie es

einfach innerhalb von 30 Tagen komplett im

Originallieferumfang, so wie gekauft, an den

Händler zurück, um eine vollständige Erstattung

oder ein Austauschgerät zu erhalten. Das Produkt

darf normalem Verschleiß ausgesetzt sein. Der

Kaufbeleg ist vorzulegen.

• EIN JAHR KOSTENLOSE INSPEKTION •

Innerhalb der ersten 12 Monate ab Kauf werden

Wartungs- und Kundendienstleistungen für Ihr

DEWALT-Gerät kostenlos durch eine autorisierte

DEWALT-Kundendienstwerkstatt ausgeführt.

Der Kaufbeleg muss vorgelegt werden. Gilt

einschließlich Arbeitskosten. Gilt nicht für Zubehör

und Ersatzteile, sofern es sich nicht um einen

Garantiefall handelt.

• EIN JAHR VOLLSTÄNDIGE GARANTIE •

Wenn Ihr DEWALT-Produkt wegen Material- oder

Produktionsmängeln innerhalb von 12 Monaten ab

Kauf einen Fehler aufweist, garantiert DEWALT den

kostenlosen Austausch aller fehlerhaften Teile oder,

nach unserer Wahl, die kostenlose Wandlung des

Gerätes unter den folgenden Bedingungen:

• Das Produkt wurde nicht unsachgemäß

behandelt.

• Das Produkt war normalem Verschleiß

ausgesetzt.

• Es wurden keine Reparaturversuche durch

nicht autorisierte Personen vorgenommen.

• Der Kaufbeleg wird vorgelegt.

• Das Produkt wird vollständig im

Originallieferumfang zurückgegeben.

Wenn Sie einen Anspruch gelten machen

möchten, setzen Sie sich mit Ihrem Händler in

Verbindung oder finden Sie die nächste DEWALT-

Kundendienstwerkstatt im DEWALT-Katalog oder

setzen Sie sich mit der DEWALT-Geschäftsstelle

unter der in dieser Betriebsanleitung angegebenen

Adresse in Verbindung. Eine Liste der autorisierten

DEWALT-Kundendienstwerkstätten und vollständige

Informationen über unseren Kundendienst finden

Sie im Internet unter: www.2helpU.com.

DEUTSCH

ÜBERSICHT ÜBER SCHLEIFZUBEHÖR

Schutztyp Zubehör Beschreibung Schleifscheibe passend

TYP-27-SCHUTZ

Schleifscheibe mit

vertiefter Mitte

TYP-27-Schutz

Aufnahmeflansch

Typ-27-Scheibe mit

vertiefter Mitte

Gewindespannmutter

Schleifmoppteller

Drahtscheiben

Drahtscheiben mit

Gewindemutter

TYP-27-Schutz

Drahtscheibe

Drahttopf mit

Gewindemutter

TYP-27-Schutz

Drahtbürste

Polierteller/

Sandpapier

TYP-27-Schutz

Polierteller aus Gummi

Sandschleifteller

Gewindespannmutter

DEUTSCH

ÜBERSICHT ÜBER SCHLEIFZUBEHÖR (Forts.)

Schutztyp Zubehör Beschreibung Schleifscheibe passend

TYP-1-SCHUTZ

Mauerwerk-

Trennscheibe

TYP-1-Schutz

Aufnahmeflansch

Trennscheibe

Gewindespannmutter

Metall-

Trennscheibe

Diamant-

Trennscheibe

KEIN SCHUTZ

Polierhaube

ENGLISH

ANGLE GRINDERS

D28400, D28401

Congratulations!

You have chosen a DEWALT tool. Years of

experience, thorough product development and

innovation make DEWALT one of the most reliable

partners for professional power tool users.

Technical Data

D28400 D28401

Voltage V 230 230

Type 3 3

Power input W 2000 2000

No-load/rated speed min-1 6500 6500

Wheel diameter mm 230 230

Spindle diameter M14 M14

Weight kg 5,5* 5,5*

* weight includes side handle and guard

LPA (sound pressure) dB(A) 92 92

KPA

(sound pressure

uncertainty) dB(A) 3 3

LWA (sound power) dB(A) 103 103

KWA

(sound power

uncertainty) dB(A) 3 3

Vibration total values (triax vector sum) determined according

to EN 60745:

Vibration emission value a

surface grinding

h,AG

m/s²

5,5 5,5

Uncertainty K = m/s²

1,5 1,5

The vibration emission level given in this information

sheet has been measured in accordance with a

standardised test given in EN 60745 and may be

used to compare one tool with another. It may be

used for a preliminary assessment of exposure.

WARNING: The declared vibration

emission level represents the main

applications of the tool. However if the

tool is used for different applications,

with different accessories or poorly

maintained, the vibration emission may

differ. This may significantly increase the

exposure level over the total working

period.

An estimation of the level of exposure to

vibration should also take into account

the times when the tool is switched off

or when it is running but not actually

doing the job. This may significantly

reduce the exposure level over the total

working period.

Identify additional safety measures to

protect the operator from the effects of

vibration such as: maintain the tool and

the accessories, keep the hands warm,

organisation of work patterns.

Fuses

Europe 230 V tools 10 Amperes, mains

Deﬁ nitions: Safety Guidelines

The definitions below describe the level of severity

for each signal word. Please read the manual and

pay attention to these symbols.

DANGER: Indicates an imminently

hazardous situation which, if not avoided,

will result in death or serious injury.

WARNING: Indicates a potentially

hazardous situation which, if not

avoided, could result in death or

serious injury.

CAUTION: Indicates a potentially

hazardous situation which, if not

avoided, may result in minor or

moderate injury.

NOTICE: Indicates a practice not

related to personal injury which, if

not avoided, may result in property

damage.

Denotes risk of electric shock.

Denotes risk of fire.

ENGLISH

EC-Declaration of Conformity

MACHINERY DIRECTIVE

D28400, D28401

DEWALT declares that these products described

under “technical data” are in compliance with:

98/37/EC (until Dec. 28, 2009), 2006/42/EC

(from Dec. 29, 2009), EN 60745-1, EN 60745-2-3.

These products also comply with Directive

2004/108/EC. For more information, please contact

DEWALT at the following address or refer to the

back of the manual.

The undersigned is responsible for compilation of the

technical file and makes this declaration on behalf of

DEWALT.

Horst Grossmann

Vice President Engineering and Product

Development

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Germany

18.11.2009

WARNING: To reduce the risk of injury,

read the instruction manual.

General Power Tool Safety Warnings

WARNING! Read all safety warnings

and all instructions. Failure to follow

the warnings and instructions may result

in electric shock, fire and/or serious

injury.

SAVE ALL WARNINGS AND INSTRUCTIONS

FOR FUTURE REFERENCE

The term “power tool” in the warnings refers to your

mains-operated (corded) power tool or battery-

operated (cordless) power tool.

1) WORK AREA SAFETY

a) Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power

tools create sparks which may ignite the dust

or fumes.

c) Keep children and bystanders away while

operating a power tool. Distractions can

cause you to lose control.

2) ELECTRICAL SAFETY

a) Power tool plugs must match the outlet.

Never modify the plug in any way. Do

not use any adapter plugs with earthed

(grounded) power tools. Unmodified plugs

and matching outlets will reduce risk of

electric shock.

b) Avoid body contact with earthed or

grounded surfaces such as pipes,

radiators, ranges and refrigerators. There

is an increased risk of electric shock if your

body is earthed or grounded.

c) Do not expose power tools to rain or wet

conditions. Water entering a power tool will

increase the risk of electric shock.

d) Do not abuse the cord. Never use the

cord for carrying, pulling or unplugging

the power tool. Keep cord away from

heat, oil, sharp edges or moving parts.

Damaged or entangled cords increase the

risk of electric shock.

e) When operating a power tool outdoors,

use an extension cord suitable for outdoor

use. Use of a cord suitable for outdoor use

reduces the risk of electric shock.

f) If operating a power tool in a damp

location is unavoidable, use a residual

current device (RCD) protected supply.

Use of an RCD reduces the risk of electric

shock.

3) PERSONAL SAFETY

a) Stay alert, watch what you are doing and

use common sense when operating a

power tool. Do not use a power tool while

you are tired or under the influence of

drugs, alcohol or medication. A moment of

inattention while operating power tools may

result in serious personal injury.

b) Use personal protective equipment.

Always wear eye protection. Protective

equipment such as dust mask, non-skid

safety shoes, hard hat, or hearing protection

used for appropriate conditions will reduce

personal injuries.

c) Prevent unintentional starting. Ensure

the switch is in the off position before

connecting to power source and/or

battery pack, picking up or carrying the

tool. Carrying power tools with your finger

on the switch or energising power tools that

have the switch on invites accidents.

ENGLISH

d) Remove any adjusting key or wrench

before turning the power tool on. A

wrench or a key left attached to a rotating

part of the power tool may result in personal

injury.

e) Do not overreach. Keep proper

footing and balance at all times. This

enables better control of the power tool in

unexpected situations.

f) Dress properly. Do not wear loose

clothing or jewellery. Keep your hair,

clothing and gloves away from moving

parts. Loose clothes, jewellery or long hair

can be caught in moving parts.

g) If devices are provided for the connection

of dust extraction and collection facilities,

ensure these are connected and properly

used. Use of dust collection can reduce

dust-related hazards.

4) POWER TOOL USE AND CARE

a) Do not force the power tool. Use the

correct power tool for your application.

The correct power tool will do the job

better and safer at the rate for which it

was designed.

b) Do not use the power tool if the switch

does not turn it on and off. Any power

tool that cannot be controlled with the switch

is dangerous and must be repaired.

c) Disconnect the plug from the power

source and/or the battery pack from

the power tool before making any

adjustments, changing accessories, or

storing power tools. Such preventive safety

measures reduce the risk of starting the

power tool accidentally.

d) Store idle power tools out of the reach

of children and do not allow persons

unfamiliar with the power tool or these

instructions to operate the power tool.

Power tools are dangerous in the hands of

untrained users.

e) Maintain power tools. Check for

misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the power tool’s operation.

If damaged, have the power tool repaired

before use. Many accidents are caused by

poorly maintained power tools.

f) Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp

cutting edges are less likely to bind and are

easier to control.

g) Use the power tool, accessories and

tool bits etc., in accordance with these

instructions taking into account the

working conditions and the work to

be performed. Use of the power tool for

operations different from those intended

could result in a hazardous situation.

5) SERVICE

a) Have your power tool serviced by a

qualified repair person using only identical

replacement parts. This will ensure that the

safety of the power tool is maintained.

ADDITIONAL SPECIFIC SAFETY RULES

Safety Instructions for All Operations

a) This power tool is intended to function as a

grinder, wire brush or cut-off tool. Read all

safety warnings, instructions, illustrations

and specifications provided with this power

tool. Failure to follow all instructions listed below

may result in electric shock, fire and/or serious

injury.

b) Do not use accessories which are not

specifically designed and recommended

by the tool manufacturer. Just because the

accessory can be attached to your power tool,

it does not assure safe operation.

c) The rated speed of the accessory must be at

least equal to the maximum speed marked

on the power tool. Accessories running faster

than their rated speed can break and fly apart.

d) The outside diameter and the thickness of

your accessory must be within the capacity

rating of your power tool. Incorrectly sized

accessories cannon be adequately guarded or

controlled.

e) The arbour size of wheels, flanges, backing

pads or any other accessory must properly

fit the spindle of the power tool. Accessories

with arbour holes that do not match the

mounting hardware of the power tool will run

out of balance, vibrate excessively and may

cause loss of control.

f) Do not use a damaged accessory. Before

each use inspect the accessory such as

abrasive wheel for chips and cracks, backing

pad for cracks, tear or excess wear, wire

brush for loose or cracked wires. If power

tool or accessory is dropped, inspect for

damage or install an undamaged accessory.

After inspecting and installing an accessory,

position yourself and bystanders away from

the plane of the rotating accessory and run

the power tool at maximum no-load speed

for one minute. Damaged accessories will

normally break apart during this test time.

ENGLISH

Safety Warnings Speciﬁ c for

Grinding and Abrasive Cutting-Off

Operations

a) Use only wheel types that are recommended

for your power tool and the specific guard

designed for the selected wheel. Wheels for

which the power tool was not designed cannot

be adequately guarded and are unsafe.

b) The guard must be securely attached to the

power tool and positioned for maximum

safety, so the least amount of wheel is

exposed towards the operator. The guard

helps to protect operator from broken wheel

fragments and accidental contact with wheel.

c) Wheels must be used only for recommended

applications. For example: do not grind with

the side of cut-off wheel. Abrasive cut-off

wheels are intended for peripheral grinding, side

forces applied to these wheels may cause them

to shatter.

d) Always use undamaged wheel flanges

that are of correct size and shape for your

selected wheel. Proper wheel flanges support

the wheel thus reducing the possibility of wheel

breakage. Flanges for cut-off wheels may be

different from grinding wheel flanges.

e) Do not use worn down wheels from larger

power tools. Wheel intended for larger power

tool is not suitable for the higher speed of a

smaller tool and may burst.

Additional Safety Warnings Speciﬁ c

for Abrasive Cutting-Off Operations

a) Do not “jam” the cut-off wheel or apply

excessive pressure. Do not attempt to make

an excessive depth of cut. Overstressing the

wheel increases the loading and susceptibility to

twisting or binding of the wheel in the cut and

the possibility of kickback or wheel breakage.

b) Do not position your body in line with and

behind the rotating wheel. When the wheel,

at the point of operations, is moving away from

your body, the possible kickback may propel the

spinning wheel and the power tool directly at

you.

c) When wheel is binding or when interrupting

a cut for any reason, switch off the power

tool and hold the power tool motionless

until the wheel comes to a complete stop.

Never attempt to remove the cut-off wheel

from the cut while the wheel is in motion

otherwise kickback may occur. Investigate

and take corrective action to eliminate the cause

of wheel binding.

d) Do not restart the cutting operation in the

workpiece. Let the wheel reach full speed

and carefully reenter the cut. The wheel may

bind, walk up or kickback if the power too is

restated in the workpiece.

e) Support panels or any oversized workpiece

to minimize the risk of wheel pinching and

kickback. Large workpieces tend to sag under

their own weight. Supports must be placed

under the workpiece near the line of cut and

near the edge of the workpiece on both sides of

the wheel.

f) Use extra caution when making a “pocket

cut” into existing walls or other blind areas.

The protruding wheel may cut gas or water

pipes, electrical wiring or objects that can cause

kickback.

Safety Warnings Speciﬁ c for Wire

Brushing Operations

a) Be aware that wire bristles are thrown by

the brush even during ordinary operation.

Do not overstress the wires by applying

excessive load to the brush. The wire bristles

can easily penetrate light clothing and/or skin.

b) If the use of a guard is recommended for

wire brushing, do not allow any interference

of the wire wheel or brush with the guard.

Wire wheel or brush may expand in diameter

due to work and centrifugal forces.

Residual Risks

In spite of the application of the relevant safety

regulations and the implementation of safety

devices, certain residual risks cannot be avoided.

These are:

– Impairment of hearing .

– Risk of personal injury due flying particles.

– Risk of burns due to accessories becoming hot

during operation.

– Risk of personal injury due to prolonged use.

– Risk of dust from hazardous substances.

ENGLISH

Markings on Tool

The following pictograms are shown on the tool:

Read instruction manual before use.

Wear ear protection.

Wear eye protection.

DATE CODE POSITION (FIG. 1)

The Date Code (p), which also includes the year of

manufacture, is printed into the housing.

Example: 2009 XX XX

Year of Manufacture

Package Contents

The package contains:

1 Angle grinder

1 Guard

1 Side handle

1 Flange set

1 Two-pin spanner

1 Instruction manual

1 Exploded drawing

• Check for damage to the tool, parts or

accessories which may have occurred during

transport.

• Take the time to thoroughly read and

understand this manual prior to operation.

Description (ﬁ g. 1, 4)

WARNING: Never modify the power

tool or any part of it. Damage or

personal injury could result.

a. On/off switch

b. Unlocking switch

c. Spindle lock

d. Guard

e. Side handle

INTENDED USE

The D28400, D28401 heavy-duty angle grinders

have been designed for professional grinding and

cutting applications.

DO NOT use grinding wheels other than center

depressed wheels and flap-disk.

DO NOT use under wet conditions or in presence of

flammable liquids or gases.

These heavy-duty angle grinders are professional

power tools.

DO NOT let children come into contact with the

tool. Supervision is required when inexperienced

operators use this tool.

Electrical Safety

The electric motor has been designed for one

voltage only. Always check that the power supply

corresponds to the voltage on the rating plate.

Your DEWALT tool is double insulated in

accordance with EN 60745; therefore no

earth wire is required.

WARNING: 115 V units have to

be operated via a fail-safe isolating

transformer with an earth screen

between the primary and secondary

winding.

If the supply cord is damaged, it must be replaced

by a specially prepared cord available through the

DEWALT service organization.

Mains Plug Replacement

(U.K. & Ireland Only)

If a new mains plug needs to be fitted:

• Safely dispose of the old plug.

• Connect the brown lead to the live terminal in

the plug.

• Connect the blue lead to the neutral terminal.

WARNING: No connection is to be

made to the earth terminal.

Follow the fitting instructions supplied with good

quality plugs. Recommended fuse: 13 A.

Using an Extension Cable

If an extension cable is required, use an approved

extension cable suitable for the power input of this

tool (see technical data). The minimum conductor

size is 1 mm2; the maximum length is 30 m.

When using a cable reel, always unwind the cable

completely.

ASSEMBLY AND ADJUSTMENTS

WARNING: To reduce the risk

of serious personal injury, turn

ENGLISH

GUARANTEE

DEWALT is confident of the quality of its

products and offers an outstanding guarantee

for professional users of the product. This

guarantee statement is in addition to and in

no way prejudices your contractual rights as a

professional user or your statutory rights as a

private non-professional user. The guarantee is

valid within the territories of the Member States

of the European Union and the European Free

Trade Area.

• 30 DAY NO RISK

SATISFACTION GUARANTEE •

If you are not completely satisfied with the

performance of your DEWALT tool, simply return

it within 30 days, complete with all original

components, as purchased, to the point of

purchase, for a full refund or exchange. The

product must have been subject to fair wear and

tear and proof of purchase must be produced.

• ONE YEAR FREE SERVICE CONTRACT •

If you need maintenance or service for your

DEWALT tool, in the 12 months following

purchase, it will be undertaken free of charge

at an authorised DEWALT repair agent. Proof of

purchase must be produced. Includes labour.

Excludes accessories and spare parts unless

failed under warranty.

• ONE YEAR FULL WARRANTY •

If your DEWALT product becomes defective

due to faulty materials or workmanship within

12 months from the date of purchase, DEWALT

guarantees to replace all defective parts free of

charge or – at our discretion – replace the unit

free of charge provided that:

• The product has not been misused;

• The product has been subject to fair wear

and tear;

• Repairs have not been attempted by

unauthorised persons;

• Proof of purchase is produced;

• The product is returned complete with all

original components.

If you wish to make a claim, contact your seller

or check the location of your nearest authorised

DEWALT repair agent in the DEWALT catalogue

or contact your DEWALT office at the address

indicated in this manual. A list of authorised

DEWALT repair agents and full details of our

after-sales service is available on the Internet at:

www.2helpU.com.

ENGLISH

GRINDING AND CUTTING ACCESSORY CHART

Guard Type Accessory Description How to Fit Grinder

TYPE 27

GUARD

Depressed

centre grinding

disc

Type 27 guard

Backing flange

Type 27 depressed

centre wheel

Threaded clamp nut

Flap wheel

Wire wheels

with threaded

nut

Type 27 guard

Wire wheel

Wire cup with

threaded nut

Type 27 guard

Wire brush

Backing pad/

sanding sheet

Type 27 guard

Rubber backing pad

Sanding disc

Threaded clamp nut

ENGLISH

GRINDING AND CUTTING ACCESSORY CHART (cont.)

Guard Type Accessory Description How to Fit Grinder

TYPE 1

GUARD

Masonry

cutting disc

Type 1 guard

Backing flange

Cutting wheel

Threaded clamp nut

Metal cutting

disc

Diamond

cutting wheels

GUARD

Polishing

bonnet

ESPAÑOL

3) SEGURIDAD PERSONAL

a) Manténgase alerta, esté atento a lo que

hace y use el sentido común cuando

utilice una herramienta eléctrica. No

maneje una herramienta eléctrica cuando

esté cansado o bajo los efectos de

drogas, medicamentos o alcohol. Un

momento de falta de atención cuando se

manejan las herramientas eléctricas puede

ocasionar lesiones personales graves.

b) Use un equipo protector personal. Utilice

siempre protección ocular. El uso del

equipo protector como mascarillas antipolvo,

calzado antideslizante, casco o protección

auditiva para condiciones apropiadas

reducirá las lesiones personales.

c) Evite la puesta en funcionamiento

involuntaria. Asegúrese de que el

interruptor esté en posición de apagado

antes de conectar con la fuente de

alimentación y/o la batería, de levantar o

transportar la herramienta. El transportar

herramientas eléctricas con el dedo puesto

en el interruptor o herramientas eléctricas

activadoras que tengan el interruptor

encendido puede provocar accidentes.

d) Saque toda llave de ajuste o llave inglesa

antes de encender la herramienta

eléctrica. Una llave inglesa u otra llave que

se deje puesta en una pieza en movimiento

de la herramienta eléctrica pueden ocasionar

lesiones personales.

e) No intente extender las manos

demasiado. Mantenga un apoyo firme

sobre el suelo y conserve el equilibrio

en todo momento. Esto permite un mejor

control de la herramienta eléctrica en

situaciones inesperadas.

f) Vístase debidamente. No se ponga ropa

suelta o joyas. Mantenga el pelo, la ropa

y los guantes alejados de las piezas

móviles. La ropa suelta, las joyas y el pelo

largo pueden quedar atrapados en las piezas

en movimiento.

g) Si se suministran dispositivos para la

conexión del equipo de extracción y

recogida de polvo, asegúrese de que

estén conectados y de que se usen

adecuadamente. El uso de equipo de

recogida de polvo puede reducir los riesgos

relacionados con el polvo.

4) USO Y CUIDADO DE LAS HERRAMIENTAS ELÉCTRICAS

a) No fuerce la herramienta eléctrica. Use

la herramienta eléctrica correcta para su

trabajo. La herramienta eléctrica correcta

funcionará mejor y con mayor seguridad si

se utiliza de acuerdo con sus características

técnicas.

b) No utilice la herramienta eléctrica si no

puede encenderse y apagarse con el

interruptor. Toda herramienta eléctrica que

no pueda controlarse con el interruptor es

peligrosa y debe ser reparada.

c) Desconecte el enchufe de la fuente

de alimentación y/o la batería de la

herramienta eléctrica antes de realizar

ajustes, cambiar accesorios o guardar las

herramientas eléctricas. Dichas medidas

de seguridad preventivas reducen el riesgo

de poner en marcha la herramienta eléctrica

accidentalmente.

d) Guarde las herramientas eléctricas que

no esté utilizando fuera del alcance de

los niños y no permita que utilicen la

herramienta eléctrica las personas que no

estén familiarizadas con ella o con estas

instrucciones. Las herramientas eléctricas

son peligrosas en manos de personas no

capacitadas.

e) Ocúpese del mantenimiento de las

herramientas eléctricas. Compruebe

si hay desalineación o bloqueo de las

piezas en movimiento, rotura de piezas

y otras condiciones que puedan afectar

el funcionamiento de la herramienta

eléctrica. Si la herramienta eléctrica está

dañada, llévela para que sea reparada

antes de utilizarla. Se ocasionan muchos

accidentes por el mal mantenimiento de las

herramientas eléctricas.

f) Mantenga las herramientas para cortar

afiladas y limpias. Hay menos probabilidad

de que las herramientas para cortar con

bordes afilados se bloqueen y son más

fáciles de controlar.

g) Use la herramienta eléctrica, los

accesorios y las brocas de la herramienta

etc., conforme a estas instrucciones

teniendo en cuenta las condiciones de

trabajo y el trabajo que vaya a realizarse.

El uso de la herramienta eléctrica para

operaciones que no sean las previstas puede

ocasionar una situación peligrosa.

5) SERVICIO

a) Lleve su herramienta eléctrica para que

sea reparada por una persona cualificada

para realizar las reparaciones que use

sólo piezas de recambio idénticas. Así se

asegurará que se mantenga la seguridad de

la herramienta eléctrica.

ESPAÑOL

NORMAS DE SEGURIDAD

ESPECÍFICAS ADICIONALES

Instrucciones de seguridad para

todas las operaciones

a) La finalidad de esta herramienta es su

función como moledor, brocha de cables

o herramienta de corte. Lea todas las

advertencias de seguridad, ilustraciones,

instrucciones y especificaciones

suministradas con esta herramienta. Si

no sigue todas las instrucciones indicadas a

continuación, podrá provocar electrocuciones,

incendios y daños graves.

b) No utilizar accesorios que no estén

diseñados y recomendados específicamente

por el fabricante de la herramienta. El

hecho de que el accesorio pueda acoplarse

a la herramienta eléctrica no garantiza un

funcionamiento sin riesgos.

c) La velocidad prevista del accesorio debe ser

como mínimo igual a la velocidad máxima

marcada en la herramienta eléctrica. Los

accesorios que funcionen más rápido que su

velocidad prevista pueden romperse y salir

volando.

d) El diámetro externo y el grosor del accesorio

deben estar dentro de la capacidad de su

herramienta eléctrica. Los accesorios de

tamaño incorrecto no pueden protegerse o

controlarse adecuadamente.

e) El tamaño del eje de las muelas, las

bridas, platos portadiscos o cualquier otro

accesorio debe acoplarse bien al eje de la

herramienta eléctrica. Los accesorios con

agujeros para el eje que no se corresponden

con las piezas de montaje de la herramienta

eléctrica se desequilibrarán, vibrarán

excesivamente y pueden causar pérdida de

control.

f) No utilice un accesorio dañado. Antes

de cada uso inspeccione el accesorio,

como por ejemplo la muela abrasiva, para

verificar si tiene muescas o grietas, el plato

portadiscos para verificar si tiene grietas

o roturas o si está muy desgastado, la

escobilla de alambre para comprobar si

tiene alambres sueltos o agrietados. Si se

cae la herramienta eléctrica o un accesorio,

inspecciónelos para comprobar si están

dañados o instale un accesorio no dañado.

Después de inspeccionar e instalar un

accesorio, colóquense usted y las personas

presentes alejados del plano del accesorio

en movimiento y ponga la herramienta

eléctrica en funcionamiento a la velocidad

sin carga máxima durante un minuto. Los

accesorios dañados normalmente se romperán

durante este periodo de prueba.

g) Póngase un equipo de protección personal.

Dependiendo de la aplicación, use un

protector facial y gafas protectoras. Si

corresponde, póngase una mascarilla

antipolvo, protectores para el oído, guantes

y un delantal de trabajo que pueda detener

pequeños fragmentos abrasivos o de la

pieza de trabajo. La protección ocular debe

poder detener las partículas volantes que se

producen con varias operaciones. La mascarilla

antipolvo o el respirador deben poder filtrar las

partículas generadas por la operación que esté

realizando. La exposición prolongada al ruido

de intensidad elevada puede causar pérdida

auditiva.

h) Mantenga a las personas que estén cerca

a una distancia de seguridad del área de

trabajo. Todos los que entren al área de

trabajo deben llevar puesto un equipo de

protección personal. Los fragmentos de una

pieza de trabajo o de un accesorio roto pueden

salir volando y ocasionar una lesión mas allá del

área inmediata de operación.

i) Sostenga la herramienta eléctrica sólo

en superficies de agarre aisladas cuando

realice una operación en la cual el accesorio

para cortar pudiera entrar en contacto con

instalaciones eléctricas ocultas o su propio

cable. El contacto de los accesorios de corte

con un cable cargado, puede cargar las partes

metálicas expuestas de la herramienta eléctrica

y producir una descarga eléctrica al operador.

j) Coloque el cable lejos del accesorio

giratorio. Si pierde el control, el cable puede

cortarse o engancharse y puede arrastrar a la

mano o el brazo hacia el accesorio giratorio.

k) No deje nunca a un lado la herramienta

eléctrica hasta que el accesorio se haya

parado por completo. El accesorio giratorio

puede agarrarse a la superficie y hacer que

usted pierda el control de la herramienta.

l) No ponga en funcionamiento la herramienta

eléctrica mientras la transporte a su lado. El

contacto accidental con el accesorio giratorio

podría hacer que se enganche la ropa y que el

accesorio toque su cuerpo.

m) Limpie periódicamente los orificios de

ventilación de la herramienta eléctrica. El

ventilador del motor atraerá el polvo dentro de

ESPAÑOL

la caja protectora y la acumulación excesiva

del metal en polvo puede ocasionar riesgos

eléctricos.

n) No utilice la herramienta eléctrica cerca de

materiales inflamables. Las chispas podrían

prender fuego a estos materiales.

o) No utilice accesorios que requieran

líquidos refrigerantes. El utilizar agua u

otros refrigerantes líquidos puede ocasionar

electrocución o descarga.

INSTRUCCIONES DE SEGURIDAD

ADICIONALES PARA TODAS LAS

OPERACIONES

Causas y prevención de rebote por

parte del operador

El rebote es una reacción repentina al quedar

enganchados o atrapados una muela, plato

portadiscos, cepillo u otro accesorio en movimiento.

Al engancharse o quedar presionado un accesorio

en movimiento, este se detiene rápidamente y a su

vez causa que la herramienta eléctrica no controlada

quede forzada en dirección opuesta a la rotación del

accesorio en el punto del trabado.

Por ejemplo, si una muela abrasiva se engancha o

queda presionada por la pieza de trabajo, el borde

de la muela que entra en el punto de presión puede

incrustarse en la superficie del material ocasionando

que la muela se salga o se trabe. La muela puede

saltar hacia el operador o lejos de él, dependiendo

de la dirección del movimiento de la muela en el

punto de presión. Las muelas abrasivas pueden

también romperse en estas condiciones.

El rebote es el resultado del mal uso de la

herramienta o de procedimientos o condiciones

de operación incorrectos y puede ser evitado si se

toman las precauciones debidas, enumeradas a

continuación:

a) Sujete firmemente la herramienta eléctrica

y sitúe el cuerpo y el brazo de manera

que pueda resistir la fuerza del rebote.

Para un máximo control del rebote o

reacción del par motor durante la puesta

en funcionamiento utilice siempre la

empuñadura auxiliar, si la hubiera. El

operador puede controlar la reacción del par

motor o la fuerza del rebote, si se toman las

precauciones adecuadas.

b) No ponga nunca la mano cerca del

accesorio en movimiento. El accesorio puede

rebotarle en la mano.

c) No se sitúe en el área hacia donde vaya a

moverse la herramienta eléctrica si ocurre

un rebote. El rebote impulsará a la herramienta

en la dirección opuesta al movimiento de la

muela en el momento del enganche.

d) Tenga especial cuidado cuando trabaje

esquinas, bordes afilados, etc. Evite hacer

rebotar o enganchar el accesorio. Las

esquinas, los bordes afilados o los rebotes

tienen tendencia a enganchar el accesorio en

movimiento y ocasionar pérdida de control o

tensión de retroceso.

e) No acople una hoja de tallado de madera

de sierra de cadena o una hoja de sierra

dentada. Dichas hojas ocasionan frecuentes

rebotes y pérdida de control.

Advertencias de seguridad

especíﬁ cas para operaciones de

amolado y corte abrasivo

a) Utilice sólo tipos de muela que estén

recomendados para su herramienta eléctrica

y el protector específico diseñado para la

muela seleccionada. Las muelas para las que

la herramienta eléctrica no ha sido diseñada no

pueden protegerse adecuadamente y no son

seguras.

b) El protector debe estar unido a la

herramienta eléctrica de forma segura y

posicionado para una seguridad máxima,

de manera que quede expuesta la menor

cantidad de muela hacia el operador. El

protector ayuda a proteger al operador de

fragmentos de muela rotos y de un contacto

accidental con la rueda.

c) Las muelas deben utilizarse únicamente

para las aplicaciones recomendadas. Por

ejemplo: no amole con el lado de una muela

de corte. Las muelas de corte abrasivo están

previstas para el amolado periférico, y si se

aplican fuerzas laterales a estas muelas pueden

provocar que se rompan.

d) Use siempre bridas de muela no dañadas

que sean del tamaño y forma correctos

para la muela seleccionada. Las bridas de

muela apropiadas sirven de soporte para la

muela, reduciendo así la posibilidad de rotura

de la misma. Las bridas de las muelas de corte

pueden ser diferentes de las bridas de las

muelas para amolado.

e) No utilice muelas desgastadas de

herramientas eléctricas más grandes. Una

muela diseñada para una herramienta eléctrica

ESPAÑOL

más grande no es adecuada para la mayor

velocidad de una herramienta más pequeña y

puede explotar.

Advertencias de seguridad

adicionales para operaciones de

corte abrasivo

a) No “atasque” la muela de corte ni aplique

excesiva presión. No intente hacer un

corte de profundidad excesiva. El ejercer

demasiada presión sobre la muela aumenta la

carga y la susceptibilidad de giro o bloqueo de

la muela en el corte y la posibilidad de rebote o

rotura de la muela.

b) No posicione su cuerpo alineado con

respecto a la muela en movimiento ni detrás

de ella. Cuando la muela, en el punto de

operaciones, se aleje de su cuerpo, el posible

rebote puede propulsar la muela en movimiento

y la herramienta eléctrica directamente hacia

usted.

c) Cuando la muela esté bloqueada o cuando

interrumpa un corte por cualquier razón,

apague la herramienta eléctrica y sujétela

sin moverse hasta que la muela se pare por

completo. No intente nunca sacar del corte

la muela de corte mientras la muela esté en

movimiento, de lo contrario puede ocurrir un

rebote. Investigue y tome medidas correctivas

para eliminar la causa del trabado de la muela.

d) No vuelva a empezar la operación de corte

en la pieza de trabajo. Deje que la muela

alcance la velocidad máxima y vuelva a

introducirla en el corte con cuidado. La

muela puede bloquearse, saltar o rebotar si

la herramienta eléctrica vuelve a ponerse en

marcha en la pieza de trabajo.

e) Apoye los paneles o cualquier pieza de

trabajo de tamaño grande para minimizar el

riesgo de presión o rebote de la muela. Las

piezas de trabajo grandes tienden a hundirse

por su propio peso. Se deben colocar soportes

bajo la pieza de trabajo cerca de la línea de

corte y cerca del borde de la pieza de trabajo

en ambos lados de la muela.

f) Tenga mucho cuidado cuando realice

“cortes de cavidad” en paredes existentes

u otras zonas ciegas. La muela protuberante

puede cortar las tuberías de gas o de agua, la

instalación eléctrica o los objetos que puedan

ocasionar un rebote.

Advertencias de seguridad

especíﬁ cas para operaciones de

cepillado con escobilla de alambre

a) Tenga en cuenta que se desprenden

cerdas de alambre de la escobilla incluso

durante el funcionamiento normal. No

ejerza demasiada presión en los alambres

aplicando una carga excesiva a la escobilla.

Las cerdas de alambre pueden penetrar

fácilmente la ropa ligera o la piel.

b) Si se recomienda el uso de un protector

para el cepillado con escobilla de alambre,

no permita que haya interferencias de

la rueda o escobilla de alambre con el

protector. La rueda o escobilla de alambre

puede expandirse en diámetro debido al trabajo

y a las fuerzas centrífugas.

Riesgos residuales

A pesar del cumplimiento de las normas de

seguridad pertinentes y del uso de dispositivos de

seguridad, existen determinados riesgos residuales

que no pueden evitarse. Los riesgos son los

siguientes:

– Deterioro auditivo

– Riesgo de lesión personal debido a partículas

volantes.

– Riesgo de quemaduras debido a los accesorios

que se calientan durante el funcionamiento.

– Riesgo de lesión personal debido al uso

prolongado.

– Riesgo de polvo de sustancias peligrosas.

Marcas sobre la herramienta

En la herramienta se muestran los siguientes

pictogramas:

Antes de usarse, lea el manual de

instrucciones.

Póngase protección para el oído.

Póngase protección para los ojos.

POSICIÓN DEL CÓDIGO DE FECHA (FIG. 1)

El Código de fecha (p), que contiene también el año

de fabricación, viene impreso en la caja protectora.

Ejemplo: 2009 XX XX

Año de fabricación

ESPAÑOL

Contenido del embalaje

El embalaje contiene:

1 Amoladora angular

1 Barra de protección

1 Empuñadura lateral

1 Conjunto de bridas

1 Llave de dos clavijas

1 Manual de instrucciones

1 Dibujo despiezado

• Compruebe si la herramienta, piezas o

accesorios han sufrido algún desperfecto

durante el transporte.

• Tómese el tiempo necesario para leer

detenidamente y comprender este manual

antes de utilizar la herramienta.

Descripción (ﬁ g. 1, 4)

ADVERTENCIA: Jamás altere la

herramienta eléctrica ni ninguna de sus

piezas. Podrían producirse lesiones

personales o daños.

a. Interruptor de encendido/apagado

b. Interruptor de desbloqueo

c. Bloqueo del eje

d. Barra de protección

e. Empuñadura lateral

USO PREVISTO

Las amoladoras angulares de gran capacidad

D28400 y D28401 han sido diseñadas para

aplicaciones de amolado y corte profesionales.

NO utilizar las ruedas para amolar que no sean

ruedas de disco abombado y disco de aletas.

NO deben usarse en condiciones húmedas ni en

presencia de líquidos o gases inflamables.

Estas amoladoras angulares de gran capacidad son

herramientas eléctricas profesionales.

NO permita que los niños toquen la herramienta. El

uso de esta herramienta por parte de operadores

inexpertos requiere supervisión.

Seguridad eléctrica

El motor eléctrico está concebido para un

solo voltaje. Compruebe siempre que el voltaje

suministrado corresponda al indicado en la placa de

características.

Su herramienta DEWALT tiene doble

aislamiento conforme a la norma

EN 60745, por lo que no se requiere

conexión a tierra.

Si el cable de suministro está dañado, debe

reemplazarse por un cable especialmente preparado

disponible a través de la organización de servicios

de DEWALT.

Uso de un alargador

En caso de que sea necesario utilizar un alargador,

use uno aprobado y apto para la potencia de esta

herramienta (véanse los datos técnicos). El tamaño

mínimo del conductor es 1 mm2; la longitud máxima

es 30 m.

Si utiliza un carrete de cable, desenrolle siempre el

cable completamente.

MONTAJE Y AJUSTES

ADVERTENCIA: Para disminuir

el riesgo de lesiones personales

graves, apague la herramienta

y desconéctela de la fuente de

alimentación antes de realizar

ajuste alguno o de poner o quitar

acoplamientos o accesorios. Antes

de volver a conectar la herramienta,

apriete y suelte el interruptor de puesta

en marcha para comprobar que la

herramienta esté apagada.

Montaje de la empuñadura lateral

(ﬁ g. 5, 6)

ADVERTENCIA: Antes de utilizar

la herramienta, compruebe que la

empuñadura esté bien apretada.

Para las operaciones de molido, apriete el asa

interior (e) firmemente en uno de los orificios (r) o en

un lado de la caja de engranajes (fig. 5).

Para las operaciones de corte, apriete el asa lateral

(e) firmemente en el orificio superior (s), en uno de

los orificios (t) o en un lado de la caja de engranajes

(fig. 6).

Ajustar una brocha de copa

alámbrica

Apriete la copa alámbrica directamente en el eje sin

utilizar el distanciador ni la pestaña roscada.

Montaje y extracción del protector

(ﬁ g. 2)

ADVERTENCIA: Para disminuir

el riesgo de lesiones personales

graves, apague la herramienta

y desconéctela de la fuente de

alimentación antes de realizar

ajuste alguno o de poner o quitar

ESPAÑOL

acoplamientos o accesorios. Antes

de volver a conectar la herramienta,

apriete y suelte el interruptor de puesta

en marcha para comprobar que la

herramienta esté apagada.

ATENCIÓN: Deben usarse protectores

con esta amoladora.

Cuando utilice la amoladora D28400 o D28401

para cortar metal o mampostería DEBE usarse

un protector Tipo 1. Los protectores Tipo 1

pueden obtenerse por un precio adicional de los

distribuidores de DEWALT.

NOTA: Consulte la Tabla de accesorios de

amolado y corte al final de esta sección que

muestra otros accesorios que pueden utilizarse con

estas amoladoras.

1. Coloque la amoladora angular sobre una mesa,

con el eje (o) hacia arriba.

2. Suelte el bloqueo de ajuste (f) y mantenga la

barra de protección (d) sobre la herramienta tal

y como se indica en la ilustración.

3. Apriete el protector (k) hacia abajo y gírelo hasta

la posición necesaria (l).

4. Apriete bien el tornillo (d).

5. Cierre al completo el bloqueo de ajuste (f)

6. Compruebe que el tornillo (m) está apretado

firmemente y que la barra está fija

7. Para retirar la barra, invierta las instrucciones

indicadas previamente.

ATENCIÓN: Si el protector no puede

apretarse ajustando el tornillo, no utilice

la herramienta. Para reducir el riesgo de

lesión personal, lleve la herramienta y el

protector a un centro de servicio para

que sea reparado o cambiado.

Colocar y sacar un disco de amolado

o corte (ﬁ gs. 1, 3, 4)

ADVERTENCIA: No utilice un disco

dañado.

1. Coloque la herramienta en una mesa con el

protector hacia arriba.

2. Ajuste la brida de soporte (i) correctamente en

el eje (o) (fig. 3).

3. Ponga el disco (n) en la brida de soporte (i).

Cuando coloque un disco con el centro en

relieve, asegúrese de que el centro en relieve (j)

esté mirando hacia la brida de soporte (i).

4. Atornille la tuerca de sujeción roscada (h) en el

eje (o) (fig. 4):

a. El anillo en la tuerca de sujeción roscada (h)

debe mirar hacia el disco cuando coloque un

disco para amolar (fig. 4A);

b. El anillo en la tuerca de sujeción roscada (h)

no debe mirar hacia el disco cuando coloque

un disco de corte (fig. 4B);

5. Presione el botón de bloqueo del eje (c) y gire el

eje (o) hasta que se bloquee en su sitio.

6. Apriete la tuerca de sujeción roscada (h) con el

separador de dos clavijas suministrado.

7. Suelte el botón de bloqueo del eje.

8. Para sacar el disco, afloje la tuerca de sujeción

roscada (h) con el separador de dos clavijas.

Antes de usar la máquina

• Instale el protector y el disco o muela

apropiada. No utilice discos o muelas

excesivamente desgastados.

• Compruebe que la brida interior y exterior estén

montadas correctamente.

• Compruebe que el disco o la muela giren en

dirección de las flechas en el accesorio y la

herramienta.

FUNCIONAMIENTO

Instrucciones de uso

ADVERTENCIA: Respete siempre las

instrucciones de seguridad y las normas

aplicables.

ADVERTENCIA: Para disminuir

el riesgo de lesiones personales

graves, apague la herramienta

y desconéctela de la fuente de

alimentación antes de realizar

ajuste alguno o de poner o quitar

acoplamientos o accesorios. Antes

de volver a conectar la herramienta,

apriete y suelte el interruptor de puesta

en marcha para comprobar que la

herramienta esté apagada.

ADVERTENCIA:

• Compruebe que todos los materiales

que vayan a ser amolados o cortados

estén bien fijos en su sitio.

• Aplique sólo una presión suave a la

herramienta. No ejerza presión lateral

en el disco.

• Evite las sobrecargas. Si la

herramienta se calentase, déjela en

funcionamiento unos minutos sin

carga.

ESPAÑOL

Posición adecuada de las manos

(ﬁ g. 7)

ADVERTENCIA: Para reducir el

riesgo de lesión personal grave, tenga

SIEMPRE las manos en una posición

adecuada como se muestra.

ADVERTENCIA: Para reducir el

riesgo de lesión personal grave, sujete

SIEMPRE bien en caso de que haya

una reacción repentina.

La posición adecuada de las manos exige que una

mano se coloque en la empuñadura lateral (e) y la

otra en la empuñadura trasera (q) de la herramienta,

tal y como se indica en la Figura 7.

Encendido y apagado (ﬁ g. 1)

El interruptor de encendido/apagado está equipado

con un botón de desbloqueo.

Para encender la herramienta, suelte el botón de

desbloqueo (b) y posteriormente, active el interruptor

de encendido/apagado (a).

Suelte el botón de desbloqueo (b).

Para detener la herramienta, suelte el interruptor.

ADVERTENCIA: No apague ni

encienda la herramienta cuando esté

bajo carga.

Bloqueo del eje (ﬁ g. 1)

El bloqueo del eje (c) sirve para evitar que el eje

gire cuando se instalen o saquen muelas. Utilice

el bloqueo del eje sólo cuando la herramienta esté

apagada, desenchufada del suministro eléctrico y se

haya parado por completo.

AVISO: Para reducir el riesgo de daño

a la herramienta, no engrane el bloqueo

del eje mientras la herramienta esté en

funcionamiento. Se ocasionará daño

a la herramienta y el accesorio puesto

puede salirse resultando posiblemente

en una lesión.

Para engranar el bloqueo, apriete el botón del

bloqueo del eje y gire el eje hasta que no pueda

girarlo más.

Aplicaciones de metal

Cuando utilice la herramienta en aplicaciones de

metal, asegúrese de que se haya insertado un

dispositivo de corriente residual (DCR) para evitar los

riesgos residuales causados por las virutas de metal.

Si el DCR corta el suministro eléctrico, lleve la

herramienta a un agente de reparaciones autorizado

de DEWALT.

ADVERTENCIA: En condiciones de

trabajo extremas, el polvo conductor

puede acumularse dentro de la caja

protectora de la máquina cuando se

trabaja con metal. Esto puede dar

como resultado que el aislamiento

protector de la máquina se degrade

y se produzca un riesgo potencial de

descarga eléctrica.

Para evitar la acumulación de virutas de metal

dentro de la máquina, recomendamos limpiar las

ranuras de ventilación a diario. Consulte la sección

Mantenimiento.

Uso de discos de aletas

ADVERTENCIA: Acumulación de

polvo metálico. El uso extensivo de

discos de aletas en las aplicaciones

de metal puede resultar en un mayor

potencial de descarga eléctrica. Para

reducir el riesgo, introduzca un DCR

antes de usarlos y limpie las ranuras

de ventilación a diario soplando en

ellas aire comprimido seco según las

instrucciones de mantenimiento que se

indican más abajo.

MANTENIMIENTO

Su herramienta eléctrica DEWALT ha sido

diseñada para funcionar mucho tiempo con un

mínimo de mantenimiento. Que siga funcionando

satisfactoriamente depende del buen cuidado de la

herramienta y de su limpieza periódica.

ADVERTENCIA: Para disminuir

el riesgo de lesiones personales

graves, apague la herramienta

y desconéctela de la fuente de

alimentación antes de realizar

ajuste alguno o de poner o quitar

acoplamientos o accesorios. Antes

de volver a conectar la herramienta,

apriete y suelte el interruptor de puesta

en marcha para comprobar que la

herramienta esté apagada.

Escobillas desmontables

El motor se parará automáticamente para indicar

que las escobillas de carbón están casi desgastadas

y que es necesario hacerle el mantenimiento a la

herramienta. Las escobillas de carbón no pueden

ESPAÑOL

ser reparadas por el usuario. Lleve la herramienta a

un agente de reparaciones autorizado de DEWALT.

Lubricación

Su herramienta eléctrica no requiere lubricación

adicional.

Limpieza

ADVERTENCIA: Elimine con aire seco

la suciedad y el polvo de la carcasa

principal tan pronto como se advierta su

acumulación en las rejillas de ventilación

o en sus proximidades. Cuando lleve

a cabo este procedimiento póngase

una protección ocular aprobada y una

mascarilla antipolvo aprobada.

ADVERTENCIA: Jamás use disolventes

u otros productos químicos fuertes para

limpiar las piezas no metálicas de la

herramienta. Dichos productos químicos

pueden debilitar los materiales con los

que están construidas estas piezas. Use

un paño humedecido únicamente con

agua y jabón suave. Jamás permita que

le entre líquido alguno a la herramienta

ni sumerja ninguna parte de la misma

en líquido.

Accesorios opcionales

ADVERTENCIA: Dado que

los accesorios que no sean los

suministrados por DEWALT no han

sido sometidos a pruebas con este

producto, el uso de tales accesorios

con esta herramienta podría ser

peligroso. Para disminuir el riesgo

de lesiones, con este producto se

deben usar exclusivamente accesorios

recomendados por DEWALT.

Consulte a su proveedor si desea información más

detallada sobre los accesorios apropiados.

Proteger el medio ambiente

Recogida selectiva. Este producto no

debe desecharse con los residuos

domésticos normales.

Si un día descubre que tiene que cambiar su

producto DEWALT, o ya no le sirve, no lo deseche

con los desechos domésticos. Saque el producto

para la recogida selectiva.

La recogida selectiva de productos

usados y embalaje permite que los

materiales sean reciclados y utilizados

de nuevo. La reutilización de los

materiales reciclados ayuda a prevenir la

contaminación ambiental y reduce

la demanda de las materias primas.

Los reglamentos locales pueden proporcionar la

recogida selectiva de productos eléctricos del hogar

en sitios de desechos municipales o por el minorista

cuando usted compre un producto nuevo.

DEWALT proporciona una instalación para la

recogida y reciclaje de los productos DEWALT una

vez que hayan llegado al final de su vida útil. Para

aprovechar este servicio devuelva su producto a un

agente de reparaciones autorizado, que lo recogerá

en nuestro nombre.

Puede comprobar dónde se encuentra su agente

de reparaciones más cercano contactando con la

oficina DEWALT de su zona en la dirección indicada

en este manual. También puede obtener una lista de

agentes de reparaciones autorizados de DEWALT y

todos los detalles de nuestro servicio después de la

venta en Internet en www.2helpU.com.

ESPAÑOL

TABLA DE ACCESORIOS DE AMOLADO

Tipo de protector Accesorio Descripción Cómo colocar la amoladora

PROTECTOR

TIPO 27

Disco de

amolado

abombado

Protector Tipo 27

Brida de soporte

Muela abombada Tipo 27

Tuerca de presión roscada

Rueda de

aletas

Ruedas de

alambre

Ruedas de

alambre con

tuerca roscada

Protector Tipo 27

Rueda de alambre

Copa de

alambre con

tuerca roscada

Protector Tipo 27

Escobilla de alambre

Plato

portadiscos/

hoja de lijado

Protector Tipo 27

Plato portadiscos de goma

Disco de lijado

Tuerca de presión roscada

FRANÇAIS

MEULEUSES ANGULAIRES

D28400, D28401

Félicitations !

Vous avez choisi un outil DEWALT. Des années

d’expertise dans le développement et l’innovation

de ses produits ont fait de DEWALT, le partenaire

privilégié des utilisateurs professionnels d’outils

électriques.

Fiche technique

D28400 D28401

Tension V 230 230

Type 3 3

Puissance absorbée W 2000 2000

Vitesse à vide/nominale min-1 6500 8500

Diamètre de meule mm 230 230

Diamètre de broche M14 M14

Poids kg 5,5* 5,5*

* le poids inclus la poignée latérale et le carter

LPA (pression acoustique) dB(A) 92 92

KPA (incertitude de pression

acoustique) dB(A) 3 3

LWA (puissance acoustique) dB(A) 103 103

KWA (incertitude de puissance

acoustique) dB(A) 3 3

Valeurs du taux de vibrations (somme vectorielle de triaxialité)

déterminées conformément à la norme EN 60745 :

Valeur d’émission de vibration a

, meulage de finition

h,AG

= m/s² 5,5 5,5

Incertitude K = m/s² 1,5 1,5

Le taux d’émission de vibrations indiqué dans ce

feuillet informatif a été mesuré conformément à une

méthode d’essai normalisé établie par EN 60745, et

peut être utilisé pour comparer un outil à un autre.

Il peut également être utilisé pour effectuer une

évaluation préliminaire de l’exposition.

AVERTISSEMENT : le taux d’émission

de vibrations déclaré correspond

aux applications principales de l’outil.

Néanmoins, si l’outil est utilisé pour

différentes applications ou est mal

entretenu, ce taux d’émission de

vibrations pourra varier. Ces éléments

peuvent augmenter considérablement

le niveau d’exposition sur la durée totale

de travail.

Toute estimation du degré d’exposition

à des vibrations doit également prendre

en compte les heures où l’outil est mis

hors tension ou lorsqu’il tourne sans

effectuer aucune tâche. Ces éléments

peuvent réduire sensiblement le degré

d’exposition sur la durée totale de

travail.

Identifier des mesures de sécurité

supplémentaires pour protéger

l’opérateur contre les effets nocifs des

vibrations telles que : maintenance de

l’outil et des accessoires, maintenir

la température des mains élevée,

organisation du travail.

Fusibles

Europe Outils 230 V 10 ampères, secteur

Déﬁ nitions : consignes de sécurité

Les définitions ci-après décrivent le degré de risques

associé à chaque balise. Lire soigneusement la

notice d’instructions et respecter ces symboles.

DANGER : indique une situation

de danger imminent qui, si rien

n’est fait pour l’éviter, aura comme

conséquences la mort ou des

dommages corporels graves.

AVERTISSEMENT : indique une

situation de danger potentiel qui, si

rien n’est fait pour l’éviter, pourra avoir

comme conséquences la mort ou des

dommages corporels graves.

ATTENTION : indique une situation

de danger potentiel qui, si rien n’est

fait pour l’éviter, pourrait avoir comme

conséquences des dommages

corporels mineurs ou moindres.

AVIS : indique une pratique ne posant

aucun risque de dommages

corporels, mais qui par contre, si rien

n’est fait pour l’éviter, pourrait poser

des risques de dommages matériels.

Indique des risques de décharges

électriques.

Indique des risques d’incendie.

FRANÇAIS

Certiﬁ cat de conformité CE

DIRECTIVES MACHINES

D28400, D28401

DEWALT certifie que les produits décrits dans le

paragraphe « Fiche technique » sont conformes aux

normes :

98/37/EC (jusqu’au 28 Déc. 2009), 2006/42/EC

(à partir du 29 Déc. 2009), EN 60745-1,

EN 60745-2-3.

Ces produits sont également conformes aux normes

2004/108/EC. Pour plus d’informations, veuillez

contacter DEWALT à l’adresse suivante ou vous

reporter au dos de cette notice d’instructions.

Le soussigné est responsable de la compilation du

fichier technique et fait cette déclaration au nom de

DEWALT.

Horst Grossmann

Vice Président de l’Ingénierie et du développement

produit

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Allemagne

18.11.2009

AVERTISSEMENT : pour réduire tout

risque de dommages corporels, lire la

notice d’instructions

Consignes de sécurité générales

propres aux outils électriques

AVERTISSEMENT ! lire toutes les

directives et consignes de sécurité.

Tout manquement aux directives et

consignes ci-incluses comporte des

risques de décharges électriques,

d’incendie et/ou de dommages

corporels graves.

CONSERVER TOUTES CES DIRECTIVES ET

CONSIGNES À TITRE DE RÉFÉRENCE

Le terme « outil électrique » mentionné dans les

avertissements ci-après se rapporte aux outils

alimentés sur secteur (avec fil) ou par piles (sans fil).

1) SÉCURITÉ - AIRE DE TRAVAIL

a) Maintenir l’aire de travail propre et bien

éclairée. Les lieux sombres ou encombrés

sont propices aux accidents.

b) Ne pas utiliser un outil électrique dans un

milieu déflagrant, comme en présence de

liquides, gaz ou poussières inflammables.

Les outils électriques peuvent produire des

étincelles qui pourraient enflammer toute

émanation ou poussière ambiante.

c) Maintenir à l’écart les enfants, ou toute

autre personne, lors de l’utilisation d’un

outil électrique. Toute distraction pourrait

faire perdre la maîtrise de l’appareil.

2) SÉCURITÉ – ÉLECTRICITÉ

a) La fiche électrique de l’outil doit

correspondre à la prise murale. Ne

modifier la fiche en aucune façon. Ne

pas utiliser de fiche d’adaptation avec

un outil électrique mis à la terre (masse).

L’utilisation de fiches d’origine et de prises

appropriées réduira tout risque de décharges

électriques.

b) Éviter tout contact corporel avec des

éléments mis à la terre comme : tuyaux,

radiateurs, cuisinières ou réfrigérateurs.

Les risques de décharges électriques

augmentent lorsque le corps est mis à la

terre.

c) Ne pas exposer les outils électriques à

la pluie ou à l’humidité. Tout contact d’un

outil électrique avec un liquide augmente les

risques de décharges électriques.

d) Ne pas utiliser le cordon de façon

abusive. Ne jamais utiliser le cordon

pour transporter, tirer ou débrancher un

outil électrique. Protéger le cordon de

toute source de chaleur, de l’huile, et

de tout bord tranchant ou pièce mobile.

Les cordons endommagés ou emmêlés

augmentent les risques de décharges

électriques.

e) En cas d’utilisation d’un outil électrique à

l’extérieur, utiliser systématiquement une

rallonge conçue à cet effet. Cela diminuera

tout risque de décharges électriques.

f) Si on ne peut éviter d’utiliser un outil

électrique en milieu humide, utiliser

un circuit protégé par un dispositif de

courant résiduel (RCD). Cela réduira tout

risque de décharges électriques.

3) SÉCURITÉ INDIVIDUELLE

a) Rester systématiquement vigilant et faire

preuve de jugement lorsqu’on utilise un

outil électrique. Ne pas utiliser d’outil

électrique en cas de fatigue ou sous

FRANÇAIS

l’influence de drogues, d’alcool ou de

médicaments. Tout moment d’inattention

pendant l’utilisation d’un outil électrique

comporte des risques de dommages

corporels graves.

b) Porter un équipement de protection

individuel. Porter systématiquement un

dispositif de protection oculaire. Le fait

de porter un masque anti-poussières, des

chaussures antidérapantes, un casque

de sécurité ou un dispositif de protection

auditive, lorsque la situation le requiert,

réduira les risques de dommages corporels.

c) Prévenir tout démarrage accidentel.

S’assurer que l’interrupteur est en

position d’arrêt avant de brancher l’outil

sur le secteur et/ou à la batterie, ou de le

ramasser ou le transporter. Transporter un

outil le doigt sur l’interrupteur ou brancher un

outil électrique alors que l’interrupteur est en

position de marche invite les accidents.

d) Retirer toute clé de réglage avant de

démarrer l’outil. Une clé laissée sur une

pièce rotative d’un outil électrique comporte

des risques de dommages corporels.

e) Adopter une position stable. Maintenir les

pieds bien ancrés au sol et conserver son

équilibre en permanence. Cela permettra

de mieux maîtriser l’outil électrique en cas de

situations imprévues.

f) Porter des vêtements appropriés. Ne

porter aucun vêtement ample ou bijou.

Maintenir cheveux, vêtements et gants

à l’écart des pièces mobiles, car ils

pourraient s’y faire prendre.

g) Lorsqu’un dispositif de connexion

à un système de dépoussiérage ou

d’élimination est fourni, s’assurer qu’il est

branché et utilisé correctement. L’utilisation

de ces dispositifs peut réduire les risques

engendrés par les poussières.

4) UTILISATION ET ENTRETIEN DES OUTILS ÉLECTRIQUES

a) Ne pas forcer un outil électrique. Utiliser

l’outil approprié au travail en cours. L’outil

approprié effectuera un meilleur travail, de

façon plus sûre et à la vitesse pour laquelle il

a été conçu.

b) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout appareil

dont l’interrupteur est défectueux est

dangereux et doit être réparé.

c) Débrancher la fiche du secteur et/ou

la batterie de l’outil électrique avant

d’effectuer tout réglage, de changer tout

accessoire, ou avant de le ranger. Ces

mesures préventives réduiront tout risque de

démarrage accidentel de l’appareil.

d) Après utilisation, ranger les outils

électriques hors de portée des enfants

et ne permettre à aucune personne non

familière avec son fonctionnement (ou sa

notice d’instructions) de l’utiliser. Les outils

peuvent être dangereux entre des mains

inexpérimentées.

e) Entretenir les outils électriques. Vérifier

les pièces mobiles pour s’assurer qu’elles

sont bien alignées et tournent librement,

qu’elles sont en bon état et ne sont

affectées d’aucune condition susceptible

de nuire au bon fonctionnement de l’outil.

En cas de dommage, faire réparer l’outil

électrique avant toute nouvelle utilisation.

De nombreux accidents sont causés par des

outils mal entretenus.

f) Maintenir tout organe de coupe propre

et bien affûté. Les outils de coupe bien

entretenus et affûtés sont moins susceptibles

de se coincer et sont plus faciles à contrôler.

g) Utiliser un outil électrique, ses

accessoires, mèches, etc., conformément

aux présentes directives et suivant la

manière prévue pour ce type particulier

d’outil électrique, en tenant compte des

conditions de travail et de la tâche à

effectuer. L’utilisation d’un outil électrique

à des fins autres que celles prévues est

potentiellement dangereuse.

5) RÉPARATION

a) Faire entretenir les outils électriques par

un réparateur qualifié en n’utilisant que

des pièces de rechange identiques. Cela

permettra de préserver l’intégrité de l’outil

électrique et la sécurité de l’utilisateur.

RÈGLES PARTICULIÈRES DE

SÉCURITÉ ADDITIONNELLES

Consignes générales de sécurité

a) Cet outil électrique est prévu pour

fonctionner comme meule, brosse

métallique ou outil à tronçonner. Veuillez

lire toutes les consignes de sécurité,

instructions, illustrations et spécifications

fournies avec cet outil électrique. Le

non-respect de l’ensemble des instructions

ci-dessous peut entraîner un choc électrique, un

incendie et/ou de graves blessures.

b) Ne pas utiliser des accessoires qui n’ont pas

été spécifiquement conçus et recommandés

par le fabricant de l’outil. Le fait que

l’accessoire peut être rattaché à l’outil électrique

ne veut pas automatiquement dire que son

utilisation ne posera aucun risque.

FRANÇAIS

c) La vitesse nominale des accessoires

doit être équivalente ou supérieure

à celle recommandée sur l’étiquette

d’avertissement de l’outil. Les accessoires

utilisés à une vitesse plus rapide que leur vitesse

nominale peuvent éclater ou se détacher de

l’outil.

d) Le diamètre externe et l’épaisseur de

l’accessoire utilisé doivent se conformer

aux spécifications de la plaque signalétique

de l’outil électrique. Les accessoires aux

spécifications incorrectes ne peuvent être ni

maintenus ni contrôlés de façon adéquate.

e) L’alésage des meules, brides, tampons de

soutien, ou de tout autre accessoire, doit

correspondre parfaitement à la taille de la

broche de l’outil électrique. Les accessoires

dont l’alésage ne correspond pas au dispositif

d’installation de l’outil électrique ne tourneront

pas correctement, vibreront de façon excessive

et pourront causer la perte de contrôle de l’outil.

f) Ne pas utiliser d’accessoires endommagés.

Avant toute utilisation, vérifier tous les

accessoires, par exemple que les meules

abrasives ne sont ni ébréchées ni fendues,

les tampons de soutien ne sont ni fendus ni

usés excessivement, les brosses métalliques

ne comportent aucun élément brisé ou

lâche. En cas de chute, vérifier que l’outil

n’a pas été endommagé et remplacer tout

accessoire abîmé. Après avoir inspecté

et installé un accessoire, se situer, soi-

même et tout individu présent, hors du

plan de rotation de l’accessoire et laisser

tourner l’outil une minute à sa vitesse à

vide maximale. En général, tout accessoire

endommagé se brisera lors du temps d’essai.

g) Porter un équipement de protection

individuel. Selon l’application, utiliser une

protection faciale et des lunettes ou un

masque de protection. Si approprié, porter

un masque anti-poussières, une protection

auditive, des gants et un tablier d’atelier

capables de vous protéger contre toute

projection abrasive ou tout fragment. La

protection oculaire doit être capable d’arrêter

toute projection de débris engendrés par des

opérations diverses. Le masque anti-poussières

doit être capable de filtrer les particules

engendrées par l’opération en cours. Toute

exposition prolongée à un haut niveau de

décibels peut occasionner une perte de l’acuité

auditive.

h) Maintenir à distance toute personne

étrangère au travail en cours. Toute

personne à l’intérieure de l’aire de travail

doit porter un équipement de protection

individuel. Des débris provenant de la pièce

à travailler ou d’un accessoire brisé pourraient

être éjectés et causer des dommages corporels

au-delà de l’aire de travail immédiate.

i) Tenir l’outil par les surfaces isolées prévues

à cet effet pendant toute utilisation où

l’organe de coupe pourrait entrer en contact

avec des fils électriques cachés ou son

propre cordon. Tout contact de l’organe de

coupe avec un fil sous tension met les parties

métalliques exposées de l’outil sous tension et

électrocute l’utilisateur.

j) Maintenir le cordon électrique éloigné de la

partie rotative de l’outil. En cas de perte de

contrôle, le cordon pourrait être sectionné ou

abîmé, et les bras ou mains pourraient entrer en

contact avec l’organe rotatif.

k) Attendre systématiquement l’arrêt complet

de l’outil avant de le déposer. L’organe rotatif

pourrait s’accrocher à la surface utilisée et

rendre l’outil dangereusement imprévisible.

l) Ne pas laisser l’outil électrique en marche

alors qu’il est accroché à votre côté. Tout

contact accidentel de l’organe rotatif pourrait

faire que ce dernier s’accroche aux vêtements

et qu’un accessoire entre en contact avec le

corps.

m) Nettoyer régulièrement les orifices

d’aération de l’outil. Le ventilateur du moteur

attirera de la poussière à l’intérieur du boîtier

et une accumulation excessive de poussières

métalliques pourrait poser des risques

d’électrocution/incendie.

n) Ne pas utiliser cet outil électrique à

proximité de matériaux inflammables, car

des étincelles pourraient les enflammer.

o) Ne pas utiliser d’accessoires nécessitant

l’utilisation d’un réfrigérant fluide. L’utilisation

d’eau ou de tout autre réfrigérant fluide pourrait

poser des risques d’électrocution ou de

décharges électriques.

CONSIGNES GÉNÉRALES DE

SÉCURITÉ COMPLÉMENTAIRES

Causes et prévention anti-rebonds

Les rebonds sont la conséquence du grippage

ou coinçage d’une meule, d’un tampon de

soutien, d’une brosse en rotation ou de tout autre

accessoire. Tout grippage ou coinçage causera

rapidement le blocage de l’accessoire en rotation,

FRANÇAIS

ce qui lancera l’outil non contrôlé dans la direction

opposée à l’accessoire en rotation au point du

grippage.

Par exemple, si une meule abrasive reste accrochée

ou pincée dans une pièce à travailler, le bord

de la meule engagée au point de grippage peut

s’enfoncer dans la surface du matériau et faire

tressauter ou rebondir la meule. La meule peut alors

rebondir vers ou à l’opposé de l’utilisateur, selon la

direction du mouvement de la meule au point de

grippage. Dans ces conditions, il peut aussi arriver

que les meules abrasives se brisent.

Les rebonds proviennent d’une utilisation impropre

de l’outil ou de conditions ou procédures

d’exécution incorrectes, et peuvent être évités

en prenant les précautions adéquates énoncées

ci-dessous :

a) Maintenir la scie fermement en positionnant

le corps et les bras de façon à pouvoir

résister à toute force de rebonds. Utiliser

systématiquement la poignée latérale,

si fournie avec l’outil, pour un contrôle

maximal de l’outil en cas de rebonds ou

retour de couple au démarrage. L’utilisateur

peut contrôler le retour de couple ou les forces

de rebonds si des précautions adéquates sont

prises.

b) Ne jamais approcher les mains de l’organe

rotatif. L’accessoire pourrait rebondir sur les

mains.

c) Ne pas positionner le corps dans l’espace

que pourrait occuper l’outil en cas de

rebonds. Les rebonds projetteront l’outil dans

la direction opposée au mouvement de la meule

au point de grippage.

d) Prendre des précautions supplémentaires

pour travailler des coins, des bords acérés,

etc. Éviter que l’accessoire sursaute ou

reste accroché. Les coins, bords acérés ou les

sursauts ont tendance à retenir l’accessoire en

rotation et causer la perte de contrôle de l’outil,

ou des rebonds.

e) Ne pas rattacher une lame à chaîne

coupante, à sculpter ou une lame dentée.

Ces lames posent des risques de rebonds

fréquents et de perte de contrôle de l’outil.

Consignes spéciﬁ ques de sécurité

propres au polissage et au

tronçonnage abrasif

a) Utiliser uniquement des types de meules

recommandés pour votre outil électrique

ainsi que le carter spécifiquement conçu

pour la meule choisie. Les meules non

conçues pour un outil électrique ne peuvent être

adéquatement protégées et sont dangereuses.

b) Le carter doit être soigneusement arrimé à

l’outil électrique et installé pour optimiser

la sécurité, de façon à ce que l’utilisateur

soit le moins possible exposé à la meule. Le

carter aide à protéger l’utilisateur contre toute

projection de fragments et contre tout contact

avec la meule.

c) Les meules ne doivent être utilisées que

pour les applications recommandées. Par

exemple : ne pas meuler avec la partie

latérale d’une meule à tronçonner. Les

meules à tronçonner ont été conçues pour

le meulage périphérique, toute force latérale

appliquée sur ces meules pourrait les faire

éclater.

d) Utiliser systématiquement des brides de

meules en parfait état, de taille et forme

adaptées à la meule choisie. Les brides

de meules servent de support aux meules,

réduisant ainsi les possibilités que la meule

se brise. Les brides de meules à tronçonner

peuvent différer des brides de disques à meuler.

e) Ne pas utiliser de meules émoussées lors

de leur utilisation sur des outils électriques

plus gros. Les meules conçues pour des outils

électriques plus gros ne sont pas adéquates

pour les vitesses plus rapides des outils plus

petits, et risqueraient d’éclater.

Consignes spéciﬁ ques de

sécurité additionnelles propres au

tronçonnage abrasif

a) Ne pas gripper la meule à tronçonner ou lui

appliquer une pression excessive. Ne pas

tenter d’effectuer des profondeurs de coupe

excessives. Pousser excessivement la meule

augmente la charge imposée à l’outil, et les

possibilités de torsion ou grippage de la meule

dans la coupe, et par conséquent les rebonds

et bris.

b) Ne pas aligner le corps avec la meule en

rotation ou se placer derrière elle. Lorsque la

meule, au point d’exécution, s’éloigne du corps,

tout rebond possible pourrait propulser la meule

en rotation et l’outil électrique directement sur

l’utilisateur.

c) En cas de grippage de meule, ou si une

coupe est interrompue pour quelque raison

que ce soit, arrêter l’outil électrique et le

maintenir immobile jusqu’à arrêt complet

de la meule. Ne jamais tenter de retirer une

FRANÇAIS

a. Interrupteur marche/arrêt

b. Bouton de déblocage

c. Blocage de l’arbre

d. Carter de protection

e. Poignée latérale

USAGE PRÉVU

Les modèles de meuleuses angulaires industrielles

D28400, D28401, ont été conçus pour le meulage

et le tronçonnage professionnels.

NE PAS utiliser de meules autres que des meules à

moyeu déporté ou des disques à lamelles.

NE PAS utiliser ces outils en milieu ambiant humide

ou en présence de liquides ou de gaz inflammables.

Ces meuleuses angulaires industrielles sont des

outils électriques de professionnels.

NE PAS les laisser à la portée des enfants. Une

supervision est nécessaire auprès de tout utilisateur

non expérimenté.

Sécurité électrique

Le moteur électrique a été conçu pour fonctionner

sur une tension unique. Vérifier systématiquement

que la tension du secteur correspond bien à la

tension indiquée sur la plaque signalétique.

Votre outil DEWALT à double isolation

est conforme à la norme EN 60745 ; un

branchement à la terre n’est donc pas

nécessaire.

Si le cordon fourni est endommagé, le remplacer

par un cordon spécialement conçu à cet effet, et

disponible auprès du service après-vente DEWALT.

CH Toujours utiliser la fiche prescrite lors du

remplacement du câble d’alimentation.

Type 11 pour la classe II

(Isolation double) -outils

Type 12 pour la classe I

(Conducteur de terre) - outils

CH En cas d’utilisation à l’extérieur, connecter les

outils portatifs à un disjoncteur FI.

Utilisation d’une rallonge

Si une rallonge s’avère nécessaire, utiliser une

rallonge homologuée et compatible avec la tension

nominale de cet outil (se reporter à la section Fiche

technique). La section minimale du conducteur est

de 1 mm2 pour une longueur maximale de 30 m.

En cas d’utilisation d’un dévidoir, dérouler

systématiquement le câble sur toute sa longueur.

ASSEMBLAGE ET RÉGLAGES

AVERTISSEMENT : pour réduire

tout risque de dommages corporels

graves, arrêter et débrancher l’outil

du secteur avant tout réglage ou

avant de retirer ou d’installer toute

pièce ou tout accessoire. Avant de

rebrancher l’outil, presser puis relâcher

la gâchette pour s’assurer que l’outil est

bien à l’arrêt.

Installation de la poignée latérale

(ﬁ g. 5, 6)

AVERTISSEMENT : avant toute

utilisation, vérifier que la poignée est

solidement arrimée.

Pour le meulage, vissez la poignée latérale (e)

solidement dans l’un des trous (r) sur l’un des côtés

du boîtier d’engrenage (fig. 5).

Pour la coupe, vissez la poignée latérale (e)

solidement dans le trou supérieur (s) ou dans

l’un des trous (t) sur l’un des côtés du boîtier

d’engrenage (fig. 6).

Montage d’une brosse métallique

Vissez la brosse métallique directement sur l’arbre,

sans utiliser l’entretoise ni le flasque fileté.

Installation et retrait du carter

(ﬁ g. 2)

AVERTISSEMENT : pour réduire

tout risque de dommages corporels

graves, arrêter et débrancher l’outil

du secteur avant tout réglage ou

avant de retirer ou d’installer toute

pièce ou tout accessoire. Avant de

rebrancher l’outil, presser puis relâcher

la gâchette pour s’assurer que l’outil est

bien à l’arrêt.

ATTENTION : cette meuleuse à disque

doit être utilisée avec un carter.

Pour utiliser les modèles de meuleuses à disque

D28400 et D28401 pour tronçonner le métal ou la

maçonnerie, un carter de type 1 DOIT être installé.

Les carters de type 1 sont vendus séparément chez

votre distributeur DEWALT.

REMARQUE : veuillez vous reporter au Tableau

d’accessoires de meulage et de tronçonnage en

fin de section pour obtenir la liste des accessoires

pouvant être utilisés avec ces meuleuses.

1. Disposer la meuleuse angulaire sur une table,

avec la broche (o) sur le dessus.

FRANÇAIS

2. Débloquez le système de blocage (f) et tenez le

carter de protection (d) sur l’outil comme illustré.

3. Poussez sur le carter (d) et tournez-le dans la

position requise.

4. Vissez soigneusement la vis (m).

5. Fermez complètement le système de blocage (f)

6. Assurez-vous que la vis (m) est solidement

attachée et que le carter de protection est fixé.

7. Pour démonter le carter de protection, suivez

les instructions ci-dessus dans l’ordre inverse.

ATTENTION : si le carter ne peut pas

être resserré correctement à l’aide de

la vis, ne pas utiliser l’outil. Pour réduire

tout risque de dommages corporels,

amener l’outil et le carter dans un centre

de réparation pour faire réparer ou

remplacer le carter.

Installation et retrait d’un disque à

meuler ou à tronçonner (ﬁ g. 1, 3, 4)

AVERTISSEMENT : ne pas utiliser de

disque endommagé.

1. Disposez l’outil sur une table, avec le carter sur

le dessus.

2. Installez correctement la bride de soutien (i) sur

la broche (o), (fig. 3).

3. Placez le disque (n) sur la bride de soutien (i).

Lors de l’installation d’un disque avec un centre

en relief, assurez-vous que ce centre en relief (j)

soit positionné contre la bride de soutien (i).

4. Vissez l’écrou de blocage fileté (h) sur la broche

(o), (fig. 4).

a. L’anneau sur l’écrou de blocage fileté (h) doit

se trouver contre le disque lorsqu’on utilise

un disque de meulage (fig. 4A).

b. L’anneau sur l’écrou de blocage fileté (h) doit

se trouver à l’opposé du disque lorsqu’on

utilise un disque à tronçonner (fig. 4B).

5. Appuyez sur le bouton de blocage de l’arbre

qu’elle se verrouille en place.

6. Resserrez l’écrou de blocage fileté (h) à l’aide de

la clé de serrage à deux broches fournie avec

l’outil.

7. Libérez le bouton de blocage de l’arbre.

8. Pour retirer le disque, desserrez l’écrou de

blocage fileté (h) à l’aide de la clé de serrage à

deux broches.

Avant tout utilisation

• Installez le carter et le disque ou la meule

appropriés. N’utilisez aucun disque ou meule

excessivement émoussé.

• Assurez-vous que les brides, externe et interne,

sont correctement installées.

• Assurez-vous que le disque ou la meule

tourne dans le sens des flèches marquées sur

l’accessoire et l’outil.

FONCTIONNEMENT

Consignes d’utilisation

AVERTISSEMENT : respecter

systématiquement les consignes de

sécurité et les normes en vigueur.

AVERTISSEMENT : pour réduire

tout risque de dommages corporels

graves, arrêter et débrancher l’outil

du secteur avant tout réglage ou

avant de retirer ou d’installer toute

pièce ou tout accessoire. Avant de

rebrancher l’outil, presser puis relâcher

la gâchette pour s’assurer que l’outil est

bien à l’arrêt.

AVERTISSEMENT :

• S’assurer que le matériau à meuler ou

à tronçonner est fermement arrimé.

• Appliquer seulement une pression

légère sur l’outil. Ne pas exercer de

pression latérale sur le disque.

• Éviter toute surcharge. Si l’outil venait

à surchauffer, le laisser fonctionner à

vide quelques minutes.

Position correcte des mains

(ﬁ g. 7)

AVERTISSEMENT : pour réduire tout

risque de dommages corporels graves,

adopter SYSTÉMATIQUEMENT la

position des mains illustrée.

AVERTISSEMENT : pour réduire

tout risque de dommages corporels

graves, maintenir fermement et

SYSTÉMATIQUEMENT l’outil pour

anticiper toute réaction soudaine de sa

part.

La position correcte des mains nécessite une main

sur la poignée latérale (e) et l’autre main sur la

poignée arrière (q) de l’outil, comme illustré sur la

figure 7.

FRANÇAIS

protection et un masque anti-poussières

homologués au cours de cette

procédure.

AVERTISSEMENT : ne jamais utiliser

de solvants ou tout autre produit

chimique décapant pour nettoyer

les parties non métalliques de l’outil.

Ces produits chimiques pourraient en

attaquer les matériaux utilisés. Utiliser

un chiffon humidifié avec de l’eau et

un savon doux. Protéger l’outil de tout

liquide et n’immerger aucune de ses

pièces dans aucun liquide.

Accessoires en option

AVERTISSEMENT : comme les

accessoires autres que ceux offerts par

DEWALT n’ont pas été testés avec ce

produit, leur utilisation avec cet appareil

pourrait être dangereuse. Pour réduire

tout risque de dommages corporels,

seuls des accessoires DEWALT

recommandés doivent être utilisés avec

cet appareil.

Veuillez consulter votre revendeur pour plus

d’informations sur les accessoires appropriés.

Protection de l’environnement

Collecte sélective. Ne pas jeter ce produit

avec les ordures ménagères.

En fin de durée de vie ou d’utilité de votre

produit DEWALT, ne pas le jeter avec les ordures

ménagères, mais dans les conteneurs de collecte

sélective.

La collecte sélective des produits et

emballages usagés permet de recycler

et réutiliser leurs matériaux. La

réutilisation de matériaux recyclés aide à

protéger l’environnement contre la

pollution et à réduire la demande en

matière première.

Selon les réglementations locales, il peut être offert :

service de collecte sélective individuel des produits

électriques, ou déchetterie municipale ou collecte

sur les lieux d’achat des produits neufs.

DEWALT dispose d’installations pour la collecte et

le recyclage des produits DEWALT en fin de vie.

Pour profiter de ce service, veuillez rapporter votre

produit auprès d’un centre de réparation agréé qui le

recyclera en notre nom.

Pour connaître l’adresse d’un centre de réparation

agréé près de chez vous, veuillez contacter votre

distributeur DEWALT local à l’adresse indiquée dans

cette notice d’instructions, ou consulter la liste des

centres de réparation agréés DEWALT, l’éventail de

notre SAV et tout renseignement complémentaire

sur Internet à l’adresse : www.2helpU.com.

FRANÇAIS

TABLEAU D'ACCESSOIRES DE MEULAGE

Type de carter Accessoire Description Installation de la meule

CARTER DE

TYPE 27

Meule à moyeu

déporté

Carter de type 27

Bride de soutien

Meule de type 27 à moyeu

déporté

Écrou de blocage fileté

Disque à

lamelles

Brosse

métallique

circulaire

Brosse

métallique à

écrou taraudé

Carter de type 27

Brosse métallique circulaire

Brosse

coupelle à

écrou taraudé

Carter de type 27

Brosse métallique

Tampon de

soutien/disque

abrasif

Carter de type 27

Tampon de soutien en

caoutchouc

Disque abrasif

Écrou de blocage fileté

ITALIANO

d) Non ricominciare il taglio nel pezzo in

lavorazione. Far raggiungere la massima

velocità alla mola e poi rientrare con

attenzione nel taglio. La mola può incepparsi,

scavalcare o rimbalzare se viene riavviata

quando ancora è dentro al pezzo in lavorazione.

e) Pannelli o altri pezzi di grandi dimensioni

vanno sorretti per minimizzare il rischio che

la mola sia pinzata o che rimbalzi. I pezzi più

grandi tendono a incurvarsi sotto il loro stesso

peso. Devono essere collocati dei supporti sotto

al pezzo da entrambi i lati, vicino la linea di taglio

e alle estremità del pannello, da entrambi i lati

della mola.

f) Prestare ancora più attenzione quando si

eseguono “tagli a tuffo” all’interno di pareti o

di altre aree cieche. La parte sporgente della

mola può tagliare tubi del gas o dell’acqua, cavi

elettrici o anche oggetti che possono provocare

il ribalzo.

Avvertenza di sicurezza speciﬁ che

per lavorazioni di spazzolatura

a) Far attenzione alle setole metalliche che

schizzano via dalla spazzola anche durante

le comuni lavorazioni. Non sforzare le setole

con un eccessivo carico sulle spazzola. Le

setole metalliche penetrano facilmente gli abiti

leggeri e/o la pelle.

b) Quando viene raccomandato l’utilizzo di

una protezione durante la spazzolatura, non

far mai toccare la mola o la spazzola con il

bordo della protezione. La mola o la spazzola

possono aumentare di diametro durante il

lavoro a causa delle forze centrifughe.

Rischi residui

Malgrado l’applicazione delle principali regole

di sicurezza e l’implementazione di dispositivi di

sicurezza, alcuni rischi residui non possono essere

evitati. Questi sono:

– Menomazioni uditive

– Rischio di lesioni personali causati da schegge

volanti.

– Rischio di bruciature causate da parti che si

arroventano durante la lavorazione.

– Rischio di lesioni personali causate dall’utilizzo

prolungato.

– Rischio di polveri provenienti da sostanze

pericolose.

Riferimenti sull’apparato

Sull’apparato sono presenti i seguenti simboli:

Leggere il manuale d’istruzioni prima

dell’uso.

Utilizzare protezioni acustiche.

Utilizzare protezioni oculari.

POSIZIONE DEL CODICE DATA (FIG. 1)

Il codice data (p), che comprende anche l’anno

di fabbricazione, è stampato sulla superficie

dell’alloggiamento.

Esempio: 2009 XX XX

Anno di fabbricazione

Contenuto dell’imballo

La confezione contiene:

1 Rettificatrice angolare

1 Dispositivo di protezione

1 Impugnatura laterale

1 Set di flange

1 Chiave a due perni

1 manuale di istruzioni

1 disegno esploso

• Verificare eventuali danni all’apparato, ai

componenti o agli accessori che possano

essere avvenuti durante il trasporto.

• Prima di utilizzare il prodotto, leggere e

comprendere interamente questo manuale.

Descrizione (ﬁ g. 1, 4)

AVVERTENZA: non modificare mai

l’apparato o alcuna parte di esso.

Potrebbe dar luogo a danni o a lesioni

personali.

a. Interruttore on/off

b. Interruttore di sblocco

c. Chiusura alberino

d. Dispositivo di protezione

e. Impugnatura laterale

ITALIANO

NOTA: vedere Guida accessori per la

smerigliatura al termine di questa sezione per

gli altri accessori da poter utilizzare con queste

smerigliatrici.

1. Poggiare la smerigliatrice angolare su un tavolo,

con l’alberino (o) in su.

2. Sbloccare il fermo del morsetto (f) e tenere il

dispositivo di protezione (d) sopra l’utensile

come illustrato.

3. Premere la protezione (k) verso il basso e

ruotarla sulla posizione richiesta (l).

4. Stringere forte la vite (d).

5. Chiudere completamente il fermo del morsetto

(f)

6. Assicurarsi che la vite (m) sia serrata in modo

stretto e che il dispositivo di protezione sia

fissato

7. Per rimuovere il dispositivo di protezione,

invertire le istruzioni di sopra.

ATTENZIONE: se non si riesce a

stringere la protezione con la vite di

regolazione, non utilizzare l’apparato.

Per ridurre il rischio di lesioni personali,

portare l’apparato e la protezione a

un centro di assistenza per riparare o

sostituire la protezione.

Inserimento e rimozione di un disco

da smerigliatura o da taglio

(ﬁ g, 1, 3, 4)

AVVERTENZA: non utilizzare dischi

danneggiati

1. Poggiare l’apparato su un tavolo, con l’alberino

in su.

2. Inserire correttamente la flangia interna (i)

sull’alberino (o) (fig. 3).

3. Poggiare il disco (n) sulla flangia (i). Quando

si inserisce un disco con il centro depresso,

assicurarsi che la parte centrale rialzata (j) sia

rivolta verso la flangia (i).

4. Avvitare il dado di serraggio filettato (h)

sull’alberino (o) (fig. 4).

a. Quando si inserisce un disco da

smerigliatura, l’anello del dado di serraggio

filettato (h) deve essere rivolto verso il disco

(fig. 4A).

b. Quando si inserisce un disco da taglio,

l’anello del dado di serraggio filettato (h) deve

essere rivolto dalla parte opposta del disco

(fig. 4B).

5. Premere il tasto (c) di blocco dell’alberino (o) e

ruotarlo fino a quando si blocca in posizione.

6. Stringere il dado di serraggio filettato (h) con la

chiave doppia in dotazione.

7. Rilasciare il blocco dell’alberino.

8. Per rimuovere il disco, allentare il dado di

serraggio filettato (h) con la chiave doppia.

Prima di cominciare

• Installare la protezione e il disco o la mola

appropriata. Non utilizzare dischi o mole troppo

consumati.

• Assicurarsi che le flange interna ed esterna

siano montate correttamente.

• Assicurarsi che il disco o la mola ruoti nella

direzione delle frecce indicate sull’accessorio e

sull’apparato.

FUNZIONAMENTO

Istruzioni per l’utilizzo

AVVERTENZA: osservare sempre le

istruzioni di sicurezza e le normative in

vigore.

AVVERTENZA: per ridurre il rischio

di gravi lesioni personali, spegnere

l’apparato e staccare la spina

dalla presa di corrente prima di

eseguire qualsiasi regolazione

o rimozione/installazione di

dotazioni o accessori. Prima di

ricollegare l’apparato, premere e

rilasciare l’interruttore di accensione per

assicurarsi che sia spento.

AVVERTENZA:

• assicurarsi che tutti i materiali da

smerigliare o tagliare siano fissati

saldamente.

• applicare solo una pressione leggera

sull’apparato. Non esercitare pressioni

laterali sul disco.

• evitare i sovraccarichi. Se l’apparato

si surriscalda, farlo girare a vuoto per

qualche minuto.

Corretto posizionamento delle mani

(ﬁ g. 7)

AVVERTENZA: per ridurre il rischio di

gravi lesioni personali, tenere le mani

SEMPRE nella posizione corretta, come

illustrato.

ITALIANO

di ventilazione. Quando si esegue

questa procedura indossare occhiali

di protezione e mascherine antipolvere

omologati.

AVVERTENZA: non utilizzare solventi o

altri prodotti chimici aggressivi per pulire

le parti non metalliche dell’apparato.

Questi prodotti chimici indeboliscono i

materiali utilizzati per questi componenti.

Utilizzare un panno inumidito solo

con acqua e sapone delicato. Non

far penetrare del liquido all’interno

dell’apparato, e non immergere alcuno

dei suoi componenti direttamente in un

liquido.

Accessori su richiesta

AVVERTENZA: su questo prodotto

sono stati collaudati soltanto gli

accessori offerti da DEWALT, quindi

l’utilizzo di accessori diversi potrebbe

essere rischioso. Per ridurre il rischio

di lesioni, su questo prodotto vanno

utilizzati solo gli accessori raccomandati

DEWALT.

Rivolgersi al proprio rivenditore per ulteriori

informazioni sugli accessori più adatti.

Rispetto ambientale

Raccolta differenziata. Questo prodotto

non deve essere smaltito con i normali

rifiuti domestici.

Se il prodotto DEWALT deve essere sostituito o

non è più utilizzato, non effettuare lo smaltimento

con i rifiuti domestici. Smaltirlo tramite la raccolta

differenziata.

La raccolta differenziata di prodotti usati

e imballaggi permette il riciclo e il riutilizzo

dei materiali. Il riutilizzo di materiali

riciclati aiuta a impedire l’inquinamento

ambientale e riduce la richiesta di materiali

grezzi.

Secondo le normative locali, la raccolta differenziata

di prodotti elettrici può avvenire a domicilio, presso le

sedi di raccolta comunali oppure presso il rivenditore

al momento dell’acquisto di un nuovo prodotto.

DEWALT offre un servizio di ritiro e riciclaggio dei

suoi prodotti alla fine della loro vita utile. Per usufruire

di questo servizio, restituire il prodotto presso un

riparatore autorizzato che lo raccoglie per conto di

DEWALT.

È possibile individuare il riparatore autorizzato

più vicino rivolgendosi all’ufficio DEWALT di zona

all’indirizzo indicato nel presente manuale. Altrimenti,

è possibile consultare un elenco dei riparatori

autorizzati DEWALT e tutti i dettagli relativi alla

nostra assistenza post-vendita, nel sito Internet:

www.2helpU.com.

ITALIANO

GUIDA ACCESSORI PER LA SMERIGLIATURA (seguito)

Tipo di protezione Accessorio Descrizione Inserimento della mola

PROTEZIONE

TIPO 1

Disco da taglio

per muratura

Protezione tipo 1

Flangia di sostegno

Disco da taglio

Dado di serraggio filettato

Disco da taglio

per metalli

Dischi da taglio

diamantati

SENZA

PROTEZIONE

Cuffia per

lucidatura

Produkt Specifikationer

Mærke:	DeWalt
Kategori:	Vinkelsliber
Model:	D28401 T 2

Har du brug for hjælp?

Hvis du har brug for hjælp til DeWalt D28401 T 2 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Vinkelsliber DeWalt Manualer

DeWalt DWE4051 T 1 Manual

7 Juli 2024

DeWalt DW458 T 2 Manual

5 Juli 2024

DeWalt DW497 Manual

5 Juli 2024

DeWalt DWE4235 Manual

5 Juli 2024

DeWalt DWE4151 T 1 Manual

5 Juli 2024

DeWalt DW 831 Manual

5 Juli 2024

DeWalt DW806 T 6 Manual

5 Juli 2024

DeWalt DCG422 T 1 Manual

5 Juli 2024

DeWalt DW811 T 1 Manual

4 Juli 2024

DeWalt DW852 T 5 Manual

4 Juli 2024

Vinkelsliber Manualer

Nyeste Vinkelsliber Manualer

Batavia BT-AG004 - 7062851 Manual

27 August 2024

Batavia BT-AG004 - 7063413 Manual

27 August 2024

Toledo TEAG-115-500 Manual

23 August 2024

Flex L 1710 Manual

23 August 2024

Stanley FME841 Manual

23 August 2024

Skil 1050 Manual

23 August 2024

Black Decker BCG720 M1 Manual

23 August 2024

Parkside IAN 280250 PWS 125 D3 Manual

22 August 2024

Brüder Mannesmann 12165 Manual

21 August 2024

Brüder Mannesmann 12168 Manual

21 August 2024
