DANSK

Tillykke!

Du har valgt et DEWALT-værktøj. Mange års erfaring, ihærdig produktudvikling og innovation gør DEWALT én

af de mest pålidelige partnere for professionelle brugere af elværktøj.

Tekniske data

D28410 D28411 D28413 D28414 D28421

Spænding V 230 230 230 230 230

Type 3 3/4 5 5/6 3

Effektforbrug W 2100 2100 2200 2200 2300

Tomgangshastighed/nominel

hastighed min-1 8500 6500 8500 6500 6500

Hjuldiameter mm 180 230 180 230 230

Spindeldiamter M14 M14 M14 M14 M14

Spindellængde mm 21,5 21,5 21,5 21,5 21,5

Vægt kg

4,7

5,3

* vægt inkluderer sidehåndtag og beskyttelsesskærm

D28422 D28423 D28432C D28750

Spænding V 230 230 230 230

Type 3 3 3 3/4

Effektforbrug W 2400 2400 2600 2400

Tomgangshastighed/nominel

hastighed min-1 8500 6500 6500 5000

Hjuldiameter mm 180 230 230 230

Spindeldiamter M14 M14 M14 M14

Spindellængde mm 21,5 21,5 21,5 21,5

Vægt kg

5,3

* vægt inkluderer sidehåndtag og beskyttelsesskærm

D28410 D28411 D28413 D28414 D28421

LPA (lydtryk) dB(A) 96 98 96 98 94

KPA (lydtrykusikkerhed) dB(A) 3,0 3,0 3,0 3,0 3,0

LWA (lydeffekt) dB(A) 102 103 102 103 101

KWA (usikkerhed lydeffekt) dB(A) 3,2 4,5 3,2 4,5 3,0

D28422 D28423 D28432C D28750

LPA (lydtryk) dB(A) 96 94 94 95

KPA (lydtrykusikkerhed) dB(A) 3,0 3,0 3,0 3,0

LWA (lydeffekt) dB(A) 102 101 101 101

KWA (usikkerhed lydeffekt) dB(A) 3,5 3,0 3,0 3,0

VINKELSLIBER D28410, D28411, D28413, D28414,

D28421, D28422, D28423, D28432C, D28750

DANSK

D28410 D28411 D28413 D28414 D28421

Samlet vibrationsværdi (triaxvektorsum) bestemt i henhold til EN60745:

Vibrationsemissionsværdi a

overfladeslibning

h,AG

m/s²

4,9 4,9 4,9 5,2 5,1

Usikkerhed K = m/s²

1,5 1,5 1,5 1,5 1,5

Vibrationsemissionsværdi a

skiveslibning

h,DS

m/s²

2,3 – 2,2 – –

Usikkerhed K = m/s²

1,5 – 1,5 – –

D28422 D28423 D28432C D28750

Samlet vibrationsværdi (triaxvektorsum) bestemt i henhold til EN60745:

Vibrationsemissionsværdi a

overfladeslibning

h,AG

m/s²

4,6 5,1 5,1 4,5

Usikkerhed K = m/s²

1,5 1,5 1,5 1,5

Vibrationsemissionsværdi a

skiveslibning

h,DS

m/s²

1,6 – – –

Usikkerhed K = m/s²

1,5 – – –

Vibrationsemissionsniveauet, der er angivet i dette

vejledningsark, er målt i overensstemmelse med

en standardiseret test, der er angivet i EN 60745

og kan anvendes til at sammenligne et værktøj

med et andet. Det kan anvendes til en foreløbig

eksponeringsvurdering.

ADVARSEL: Det angivne

vibrationsemissionsniveau repræsenterer

værktøjets hovedanvendelsesområder.

Hvis værktøjet anvendes til andre formål,

med andet tilbehør eller vedligeholdes

dårligt, kan vibrationsemissionen

imidlertid variere. Det kan forøge

eksponeringsniveauet over den samlede

arbejdsperiode markant.

Et estimat af eksponeringsniveauet for

vibration bør også tage højde for de

gange, værktøjet slukkes, eller når det

kører men ikke bruges til at arbejde. Det

kan mindske eksponeringsniveauet over

den samlede arbejdsperiode markant.

Identificér yderligere

sikkerhedsforanstaltninger for at beskytte

operatøren mod vibrationens effekter,

som f.eks.: vedligehold værktøjet og

tilbehøret, hold hænderne varme,

organisation af arbejdsmønstre

Sikringer

Europe 230 V tools 10 Amperes, mains

Deﬁ nitioner: Sikkerhedsråd

Nedenstående definitioner beskriver

sikkerhedsniveauet for hvert signalord. Læs

vejledningen og læg mærke til disse symboler.

FARE: Angiver en overhængende farlig

situation, der - hvis den ikke undgås -

kan resultere i døden eller alvorlige

kvæstelser.

ADVARSEL: Angiver en mulig farlig

situation, der - hvis den ikke undgås -

kan resultere i døden eller alvorlige

kvæstelser.

FORSIGTIG: Angiver en mulig farlig

situation, der - hvis den ikke undgås -

kan resultere i mindre eller moderat

personskade.

BEMÆRK: Angiver en handling,

der ikke er forbundet med

personskade, men som kan

resultere i produktskade.

Betyder fare for elektrisk stød.

Betyder risiko for brand.

DANSK

b) Undlad at benytte elektrisk værktøj i

en eksplosionsfarlig atmosfære, som

f.eks. ved tilstedeværelsen af brændbare

væsker, gasser eller støv. Elværktøj danner

gnister, der kan antænde støv eller dampe.

c) Hold børn og omkringstående på afstand,

når der anvendes elektrisk værktøj.

Distraktioner kan medføre, at du mister

kontrollen.

2) ELEKTRISK SIKKERHED

a) Stik på elektrisk værktøj skal passe

til stikkontakten. Stikket må aldrig

modificeres på nogen måde. Undlad

at bruge adapterstik sammen med

jordforbundet elektrisk værktøj.

Umodificerede stik og dertil passende

stikkontakter reducerer risikoen for elektrisk

stød.

b) Undgå kropskontakt med jordforbundne

overflader, såsom rør, radiatorer, komfurer

og køleskabe. Der er øget risiko for elektrisk

stød, hvis din krop er jordforbundet.

c) Undlad at udsætte elektrisk værktøj for

regn eller våde forhold. Hvis der trænger

vand ind i et elektrisk værktøj, øges risikoen

for elektrisk stød.

d) Undlad at udsætte ledningen for overlast.

Brug aldrig ledningen til at bære,

trække værktøjet eller trække det ud af

stikkontakten. Hold ledningen borte fra

varme, olie, skarpe kanter og bevægelige

dele. Beskadigede eller sammenfiltrede

ledninger øger risikoen for elektrisk stød.

e) Når elektrisk værktøj benyttes udendørs,

skal der anvendes en forlængerledning,

som er egnet til udendørs brug. Brug af

en ledning, der er egnet til udendørs brug,

reducerer risikoen for elektrisk stød.

f) Hvis det ikke kan undgås at betjene et

elektrisk værktøj i et fugtigt område,

benyt en strømforsyning, der er beskyttet

af en fejlstrømsafbryder. Ved at benytte

en fejlstrømsafbryder reduceres risikoen for

elektrisk stød.

3) PERSONLIG SIKKERHED

a) Vær opmærksom, pas på hvad du

foretager dig, og brug sund fornuft, når

du benytter et elektrisk værktøj. Betjen

ikke værktøjet, hvis du er træt, påvirket

af narkotika, alkohol eller medicin. Et

øjebliks uopmærksomhed under anvendelse

af et elektrisk værktøj kan forårsage alvorlig

personskade.

b) Brug personligt sikkerhedsudstyr. Bær

altid beskyttelsesbriller. Sikkerhedsudstyr,

såsom støvmaske, skridsikre sikerhedssko,

EF-overensstemmelseserklæring

MASKINDIREKTIV

D28410, D28411, D28413, D28414, D28421, D28422,

D28423, D28432C, D28750

DEWALT erklærer, at produkterne beskrevet

under Tekniske data er udformet i

overensstemmelse med:

2006/42/EF, EN 60745-1, EN 60745-2-3.

Disse produkter overholder også direktivet

2004/108/EF og 2011/65/EU. Kontakt DEWALT på

følgende adresse for yderligere oplysninger eller se

bagsiden af manualen..

Undertegnede er ansvarlig for kompilering af den

tekniske fil og udsteder denne erklæring på vegne

af DEWALT.

Horst Grossmann

Vicepræsident for Maskinteknik og Produktudvikling

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Tyskland

01.03.2012

ADVARSEL: For at reducere

risikoen for personskade bør du læse

betjeningsvejledningen.

Generelle sikkerhedsadvarsler for

elværktøjer

ADVARSEL! Læs alle

sikkerhedsadvarsler og alle

instruktioner. Manglende overholdelse

af advarsler og instruktioner kan

medføre elektrisk stød, brand og/eller

alvorlig personskade.

GEM ALLE ADVARSLER OG INSTRUKTIONER

TIL SENERE BRUG

Termen “elværktøj” i advarslerne refererer til dit

elektroniske (ledning) eller batteribetjente (trådløse)

elværktøj.

1) SIKKERHED I ARBEJDSOMRÅDET

a) Sørg for, at arbejdsområdet er rent og

godt oplyst. Rodede eller mørke områder

giver anledning til ulykker.

DANSK

sikkerhedshjelm eller høreværn, brugt når

omstændighederne foreskriver det, reducerer

omfanget af personskader.

c) Undgå utilsigtet start. Sørg for, at

der er slukket for kontakten, inden

værktøjet tilsluttes en strømkilde og/eller

batterienhed, samles op eller bæres. Når

elektrisk værktøj bæres med fingeren på

kontakten eller tilsluttes, når kontakten er

tændt, giver det anledning til ulykker.

d) Fjern eventuelle justerings- eller

skruenøgler, før det elektriske værktøj

startes. En skruenøgle eller anden nøgle,

der bliver siddende på en roterende del

af elektrisk værktøj, kan give anledning til

personskade

e) Undlad at række for langt. Hold hele tiden

en god fodstilling og balance. Dette giver

bedre kontrol af det elektriske værktøj, når

uventede situationer opstår.

f) Bær hensigtsmæssig påklædning. Bær

ikke løst tøj eller smykker. Hold dit hår,

tøj og handsker væk fra bevægelige dele.

Løstsiddende tøj, smykker eller langt hår kan

blive fanget i bevægelige dele.

g) Hvis der anvendes støvudsugnings-

eller støvopsamlingsudstyr, skal dette

tilsluttes og anvendes rigtigt. Anvendelse

af støvopsamlingsudstyr kan begrænse farer

forårsaget af støv.

4) ANVENDELSE OG VEDLIGEHOLDELSE AF ELEKTRISK

VÆRKTØJ

a) Undlad at bruge magt over for det

elektriske værktøj. Brug det værktøj, der

er bedst egnet til det arbejde, der skal

udføres. Værktøjet vil klare opgaven bedre

og mere sikkert med den ydelse, som det er

beregnet til.

b) Undlad at benytte elektrisk værktøj, hvis

kontakten ikke tænder og slukker for det.

Alt elektrisk værktøj, der ikke kan kontrolleres

med kontakten, er farligt og skal repareres.

c) Træk stikket ud af stikkontakten og/

eller batterienheden fra det elektriske

værktøj, før det elektriske værktøj justeres,

dets tilbehør udskiftes, eller det stilles

til opbevaring. Sådanne forebyggende

sikkerhedsforanstaltninger mindsker risikoen

for, at værktøjet startes utilsigtet.

d) Opbevar elektrisk værktøj uden for

rækkevidde af børn, og tillad ikke

personer, som ikke er bekendt med dette

elektriske værktøj eller disse instruktioner,

at betjene værktøjet. Elektrisk værktøj er

farligt i hænderne på personer, som ikke er

instrueret i brugen deraf.

e) Vedligeholdelse af elektrisk værktøj.

Undersøg om bevægelige dele sidder

skævt, binder eller er gået itu såvel som

andre forhold, der kan påvirke betjeningen

af værktøjet. Hvis det elektriske værktøj

er beskadiget, skal det repareres før

brug. Mange ulykker er forårsaget af dårligt

vedligeholdt værktøj.

f) Hold skæreværktøj skarpe og rene.

Ordentligt vedligeholdt skæreværktøj med

skarpe skærekanter har mindre tilbøjelighed til

at binde og er lettere at styre.

g) Brug elektrisk værktøj, tilbehør, bor,

osv. i overensstemmelse med disse

instruktioner, idet der tages hensyn til

arbejdsforholdene og den opgave, som

skal udføres. Brug af elektrisk værktøj til

andre opgaver end dem, det er beregnet til,

kan resultere i en farlig situation.

5) SERVICE

a) Elektrisk værktøj skal serviceres

af en kvalificeret servicetekniker,

som udelukende benytter identiske

reservedele. Derved sikres det, at værktøjets

driftssikkerhed opretholdes.

YDERLIGERE SPECIFIKKE

SIKKERHEDSREGLER

Sikkerhedsinstruktioner til al brug

a) Denne værktøjsmaskine er beregnet

til at fungere som en slibemaskine,

pudsemaskine (kun D28410, D28413 and

D28422), stålbørste eller afstikkerværktøj.

Læs alle sikkerhedsadvarsler, instruktioner,

illustrationer og speciﬁ kationer, der følger

med dette elværktøj. Manglende overholdelse

af alle nedenstående instruktioner kan

medføre elektrisk stød, brand og/eller alvorlig

personskade.

b) Det anbefales ikke at polere med dette

elværktøj. Det anbefales ikke at udføre

opgaver som f.eks. slibning med dette

elværktøj (D28411, D28414, D28421,

D28423, D28432C og D28750). Anden brug

end den, elværktøjet er fremstillet til, kan udgøre

en fare og forårsage personskade.

c) Anvend ikke tilbehør, der ikke er specielt

designet til værktøjet og anbefalet af

producenten. Blot fordi tilbehøret kan påsættes

værktøjet, garanterer det ikke sikker betjening.

d) Tilbehørets nominelle hastighed skal mindst

svare til den maksimale hastighed, der er

markeret på elværktøjet. Tilbehør, der kører

DANSK

hurtigere end dets nominelle hastighed, kan gå

itu og flyve væk.

e) Tilbehørets udvendige diameter og

tykkelse skal være inden for elværktøjets

kapacitetsvurdering. Tilbehør af ukorrekt

størrelse kan ikke opbevares eller kontrolleres

korrekt.

f) Dornstørrelsen på hjul, flanger, støttepuder

eller andet tilbehør skal passe i værktøjets

spindel. Tilbehør med spændehuller, der ikke

passer elværktøjets monterede hardware, vil

køre ud af balance, vibrere for meget og kan

forårsage mangel på kontrol.

g) Anvend ikke beskadiget tilbehør. Før brug

af tilbehør undersøges f.eks. slibehjul for

skår og revner, støttepuder for revner eller

slid og stålbørste for løse eller revnede

tråde. Hvis elværktøjet eller tilbehøret tabes,

bør det undersøges for skade, eller der

bør monteres ubeskadiget tilbehør. Efter

undersøgelse og montering af tilbehør

placeres du og tilskuere væk fra tilbehørets

rotationsplan, og elværktøjet køres ved

maksimal tomgangshastighed i et minut.

Beskadiget tilbehør vil normalt gå i stykker under

denne testkørsel.

h) Anvend personligt beskyttelsesudstyr.

Afhængig af brugen bør du anvende

ansigtsskærm eller sikkerhedsbriller.

Hvis det er nødvendigt, skal du anvende

støvmaske, hørebeskyttelse, handsker og

et arbejdsforklæde, der kan modstå småt

slibemateriale eller arbejdsemnefragmenter.

Øjenbeskyttelsen skal kunne stoppe flyvende

fremmedlegmer, der opstår som følge af

de forskellige betjeninger. Støvmasken eller

åndedratsværnet skal kunne filtrere partikler,

der frembringes som følge af din betjening.

Forlænget eksponering for høj, intens støj kan

forårsage høreskader.

i) Sørg for, at tilskuere står i en sikker afstand

fra arbejdsområdet. Folk, der befinder

sig i arbejdsområdet, skal anvende

personligt beskyttelsesudstyr. Fragmenter

af arbejdsemnet eller ødelagt tilbehør kan

flyve afsted og forårsage skade uden for det

umiddelbare arbejdsområde.

j) Hold fast i elværktøjet ved hjælp af de

isolerede håndtagsflader, når der skal saves

i emner, hvor skæreværktøjet kan berøre

skjulte ledninger eller sit eget kabel. Kommer

skæreværktøjet i kontakt med en strømførende

ledning, kan blotlagte metaldele på el-værktøjet

gøres strømførende og give stød til brugeren.

k) Placer ledningen væk fra det roterende

tilbehør. Hvis du mister kontrollen, kan

ledningen blive skåret eller fastklemt, og din

hånd eller arm kan trækkes ind i det roterende

tilbehør.

l) Læg aldrig værktøjet fra dig, før tilbehøret er

helt stoppet. Det roterende tilbehør kan gribe

fast i overfladen, og du kan miste kontrollen over

elværktøjet.

m) Start ikke elværktøjet, mens du bærer det

på dig. Utilsigtet kontakt med det roterende

tilbehør kan hænge fast i dit tøj og efterfølgende

ind i huden.

n) Rengør værktøjets lufthuller med jævne

mellemrum. Motorens ventilator vil trække støv

ind i kabinettet, og for megen akkumulering af

metalstykker kan udgøre en elektrisk fare.

o) Betjen ikke elværktøjet nær brændbare

materialer. Gnister kan antænde disse

materialer.

p) Anvend ikke tilbehør, der kræver kølevæske.

Brug af vand eller anden kølevæske kan

resultere i livsfarligt elektrisk stød.

YDERLIGERE

SIKKERHEDSINSTRUKTIONER TIL AL

BRUG

Årsager til og undgåelse af

tilbageslag

Tilbageslag er en pludselig reaktion på et fastklemt

eller blokeret slibehjul, støttepude, børste eller andet

tilbehør. Fastklemmelse eller blokering forårsager

hurtig blokering af det roterende tilbehør, der gør, at

det ukontrollerede elværktøj kører i modsat retning af

tilbehørets rotation på det sted, det er fastkørt.

F.eks. hvis et slibehjul er fastklemt eller blokeret af

arbejdsemnet, kan kanten af hjulet, der er på vej

ind i det spidse punkt, grave sig ind i overfladen på

materialet og forårsage, at hjulet arbejder sig ud eller

falder ud. Hjulet kan enten gå imod eller væk fra

operatøren, afhængigt af hjulets bevægelsesretning

ved fastklemmelsespunktet. Slibehjul kan også gå i

stykker under disse forhold.

Et tilbageslag opstår som følge af forkert brug eller

ved misbrug af værktøjet. Det kan undgås ved at

følge nedenstående forholdsregler:

a) Hold godt fast på værktøjet og placer

kroppen og armen således, at du kan

modstå styrken fra et tilbageslag. Anvend

altid ekstrahåndtaget, hvis det medfølger,

for maksimal kontrol over tilbageslag eller

momentreaktion under opstart. Operatøren

DANSK

kan kontrollere momentreaktionen eller

tilbageslagets styrke, hvis der tages korrekte

forholdsregler.

b) Placer aldrig hånden i nærheden af det

roterende tilbehør. Tilbehøret kan slå tilbage

over din hånd.

c) Placer ikke kroppen i det område, hvor

værktøjet kan bevæge sig, hvis der opstår et

tilbageslag. Tilbageslag vil drive værktøjet frem

i den modsatte retning af hjulets bevægelse ved

blokeringspunktet.

d) Vær særlig forsigtig, når du arbejder med

hjørner, skarpe kanter osv. Undgå at bumpe

eller blokere tilbehøret. Hjørner, skarpe kanter

eller bump har en tendens til at blokere det

roterende tilbehør og kan forårsage mangel på

kontrol eller tilbageslag.

e) Påsæt ikke en savkædes snitteblad eller

en savklinge med tænder. Sådanne klinger

forårsager ofte tilbageslag og mangel på kontrol.

Særlige sikkerhedsadvarsler til

slibning og slibeskæring

a) Brug kun hjultyper, der er anbefalet

til dit elværktøj og den specifikke

beskyttelsesskærm, der er fremstillet til

det valgte hjul. Hjul, der ikke er fremstillet til

værktøjet, kan ikke afskærmes korrekt og er

usikre.

b) Beskyttelsesskærmen skal være sikkert

fastgjort til elværktøjet for maksimal

sikkerhed, således at mindst muligt

af hjulet er blotlagt mod operatøren.

Beskyttelsesskærmen hjælper med til at

beskytte operatøren mod hjulfragmenter og

utilsigtet kontakt med hjulet og gnister, som kan

antænde tøjet.

c) Hjulene skal kun anvendes til den

anbefalede brug. F.eks.: slib ikke med siden

af afskæringshjulet. Slibeskæringshjul er

tilsigtet perifer slibning. Sidekraft på disse hjul

kan ødelægge dem.

d) Brug altid ubeskadigede hjulflanger med

den rette størrelse og form til dit valgte

hjul. Korrekte hjulflanger støtter hjulet og

reducerer dermed muligheden for hjulskade.

Flanger til skærehjul kan være forskellige fra

slibehjulflanger.

e) Brug ikke brugte, slidte hjul fra større

elværktøjer. Hjul, der er tilsigtet større

elværktøjer, er ikke egnet til det lille værktøjs høje

hastighed og kan gå i stykker.

Ekstra sikkerhedsadvarsler, der er

speciﬁ kke for slibeskæring

a) Blokér ikke skærehjulet eller anvend for

megen kraft. Forsøg ikke at foretage et

for dybt snit. Overbelastning af hjulet øger

belastningen og følsomheden for drejning eller

binding af hjulet i snittet og muligheden for

tilbageslag eller hjulskade.

b) Placer ikke din krop på linje med og bag ved

det roterende hjul. Når hjulet bevæger sig væk

fra kroppen, kan det mulige tilbageslag drive

hjulet og elværktøjet direkte mod dig.

c) Når hjulet binder, eller når et snit afbrydes,

slukkes elværktøjet og det holdes stille,

indtil hjulet står helt stille. Forsøg aldrig

at fjerne et skærehjul fra snittet, mens

hjulet er i bevægelse. I modsat fald kan

der forekomme et tilbageslag. Find ud af,

hvorfor hjulet har sat sig fast, og træf passende

forholdsregler, så det ikke kan ske igen.

d) Forsøg ikke at genstarte skæringen i

arbejdsemnet. Lad hjulet nå fuld hastighed

og sæt det derefter forsigtigt ind i snittet.

Hjulet kan eventuelt binde, arbejde sig ud af

arbejdsemnet eller forårsage tilbageslag, hvis

elværktøjet startes i arbejdsemnet.

e) Støttepaneler eller andet arbejdsemne af

overdreven størrelse for at minimere risikoen

for hjulfastklemmelse og tilbageslag. Store

arbejdsemner har en tendens til at synke under

deres egenvægt. Arbejdsemnet skal afstøttes

på begge sider af hjulet, både i nærheden af

skærelinjen og ved arbejdsemnets kant.

f) Vær især forsigtig, hvis der skal udføres et

”dyksnit” i et uoverskueligt område, f.eks. i

en eksisterende væg. Hjulet, der skal dykke

ned, kan skære gas- eller vandrør, elektriske

ledninger eller genstande, der kan forårsage

tilbageslag.

Sikkerhedsadvarsler, der er

speciﬁ kke for slibning

(kun D28410, D28413, D28422)

a) Anvend ikke slibeskivepapir af overdreven

størrelse. Følg producentens anbefalinger

angående valg af slibepapir. Slibepapir,

der går ud over slibepuden, udgør en fare

for flænsning og kan forårsage blokering eller

flænsning af disken eller tilbageslag.

DANSK

Sikkerhedsadvarsler, der er

speciﬁ kke for stålbørstning

a) Vær opmærksom på, at børsten afkaster

stålhår, selv under almindelig brug.

Overbelast ikke ståltrådene ved at lægge for

meget tryk på børsten. Stålhårene kan nemt

trænge gennem tyndt tøj og/eller hud.

b) Hvis brug af beskyttelsesskærm anbefales

til stålbørstning, skal du sørge for, at

stålhjulet eller børsten ikke indgriber i

sikkerhedsskærmen. Stålhjul eller børster

kan udvides i diameter pga. af arbejds- og

centrifugale kræfter.

Ekstra sikkerhedsinformationer

• Gevindmontering af tilbehør skal matche med

slibemaskinens spindelgevind. For tilbehør

monteret med flanger skal dornhullet på

tilbehøret passe til flangens placeringsdiameter.

Tilbehør, der ikke matcher med el-værktøjets

monterede hardware, vil køre ud af balance,

vibrere for meget og kan medføre tab af kontrol.

• Slibeoverfladen på de midterste nedtrykkede

hjul skal være monteret under fladen på kanten

af beskyttelsesskærmen. Et hjul, der ikke er

monteret korrekt, og som projekteres gennem

fladen på kanten af beskyttelsesskærmen, kan

ikke beskyttes tilstrækkeligt.

Restrisici

På trods af overholdelsen af de relevante

sikkerhedsregler og brug af sikkerhedsudstyr kan

visse restrisici ikke undgås. Disse omfatter:

– Hørenedsættelse.

– Risiko for personskade som følge af flyvende

partikler.

– Risiko for forbrænding ved at røre ved tilbehør,

der bliver varmt under betjening.

– Risiko for personskade som følge af forlænget

brug.

– Risiko for støv fra farlige stoffer.

Mærkning på værktøjet

Følgende piktogrammer er vist på værktøjet:

Læs brugsvejledningen før brug.

Bær høreværn.

Brug øjeværn.

DATOKODEPOSITION (FIG. 1)

Datokoden (t), der også inkluderer produktionsåret,

er tryk på huset.

Eksempel: 2013 XX XX

Produktionsår

Pakkens indhold

Pakken indeholder:

1 Vinkelsliber

1 Skærm

1 Sidehåndtag

1 Flangesæt

1 To-stifts skruenøgle

1 Brugsvejledning

1 Eksplosionstegning

• Kontrollér for eventuelle skader på værktøjet,

dele og tilbehør, der kan være opstået under

transport.

• Tag dig tid til at læse denne vejledning grundigt

og forstå den før betjening.

Beskrivelse (ﬁ g. 1)

ADVARSEL: Modificér aldrig elektrisk

værktøj eller nogle dele heraf. Det kan

medføre materiale- eller personskade.

a. Tænd/sluk-kontakt

b. Åbningskontakt

c. Spindellås

d. Skærm

e. Sidehåndtag

TILSIGTET BRUG

De kraftige D28410, D28413 og D28422

vinkelslibere er blevet fremstillet til professionel

slibning, skæring, pudsning og stålbørstning

De kraftige D28411, D28414, D28421, D28423,

D28432C, D28750 vinkelslibere er blevet fremstillet

til professionel slibning, skæring, pudsning og

stålbørstning.

ANVEND IKKE andre slibehjul udover

navforsænkede hjul og papirskiver.

MÅ IKKE anvendes under våde forhold eller i

nærheden af brændbare væsker eller gasser.

Disse slidstærke vinkelslibere er professionelt

elværktøj.

LAD IKKE børn komme i kontakt med værktøjet.

Overvågning er påkrævet, når uerfarne brugere

anvender dette værktøj.

DANSK

• Dette produkt er ikke beregnet til anvendelse af

personer (inklusive børn) med nedsatte fysiske,

sensoriske eller mentale handicaps; mangel på

erfaringer, viden eller færdigheder, medmindre

de er under overvågning af en person, der er

ansvarlig for deres sikkerhed. Børn må aldrig

efterlades alene med dette produkt.

Blød opstart

D28413, D28414, D28422, D28423, D28432C, D28750

Med denne funktion øges hastigheden langsomt

for at undgå ubehagelige ryk under opstarten.

Funktionen er særlig nyttig ved arbejde under trange

forhold.

El-sikkerhed

Elmotoren er kun designet til én spænding.

Kontrollér altid, at strømforsyningen svarer til

spændingen på mærkepladen.

Dit DEWALT-værktøj er dobbeltisoleret i

overensstemmelse med EN 60745, og

derfor er en jordledning ikke påkrævet.

Hvis forsyningsledningen er beskadiget, skal den

udskiftes med en særlig ledning, der kan fås

gennem DEWALT’s serviceorganisation.

Brug af forlængerledning

Hvis en forlængerledning er påkrævet, skal du

anvende en godkendt 3-koret forlængerledning, der

passer til dette værktøjs effektforbrug (se Tekniske

data). Den minimale lederstørrelse er 1,5 mm2; den

maksimale længde er 30 m.

Ved brug af en kabeltromle skal kablet altid rulles

helt ud.

SAMLING OG JUSTERING

ADVARSEL: For at reducere risikoen

for personskade skal du slukke

for værktøjet og afbryde det fra

strømkilden, inden der foretages

justeringer, eller der fjernes/

monteres tilbehør eller ekstraudstyr.

Før værktøjet tilsluttes igen, skal du

trykke på udløserkontakten og slippe

den igen for at sikre, at værktøjet er

slukket. Utilsigtet start kan medføre

kvæstelser.

Påsætning af sidehåndtag (ﬁ g. 6, 7)

ADVARSEL: Før du anvender værktøjet,

skal du sikre, at håndtaget sidder godt

fast.

ADVARSEL: Sidehåndtaget skal altid

bruges for hele tiden at opretholde

kontrol over værktøjet.

Ved slibning skru sidehåndtaget (e) stramt ind i et af

hullerne (o) på hver side af gearkassen (fig. 6).

Ved skæring skru sidehåndtaget (e) stramt ind i det

øverste hul (p) eller ind i et af hullerne (q) på hver

side af gearkassen (fig. 7).

Dreje hovedhåndtaget (ﬁ g. 8, 9)

D28423, D28432C, D28750

Det er meget lettere at arbejde med

rotationshåndtaget ved skæring, når sidehåndtaget

er monteret i det øverste hul.

Rotationshåndtaget kan indstilles ved 30°, 60° og

90° både til venstre og højre.

1. Træk i den fjederbelastede flig (r) for at låse

rotationsmekanismen op (fig. 8). Hold fligen i

udtrækningsposition.

2. Drej håndtaget (s) til den ønskede position

(fig. 9).

3. Udløs fligen og lås den i position.

4. Kontrollér at rotationsmekanismen er låst.

ADVARSEL: Brug kun værktøjet, når

rotationshåndtaget er i låst position.

Montering og fjernelse af

beskyttelsesskærmen (ﬁ g. 2)

ADVARSEL: For at reducere risikoen

for personskade skal du slukke

for værktøjet og afbryde det fra

strømkilden, inden der foretages

justeringer, eller der fjernes/

monteres tilbehør eller ekstraudstyr.

Før værktøjet tilsluttes igen, skal du

trykke på udløserkontakten og slippe

den igen for at sikre, at værktøjet er

slukket. Utilsigtet start kan medføre

kvæstelser.

FORSIGTIG: Der skal anvendes

beskyttelsesskærme med denne sliber.

Når du anvender D28410, D28411, D28413,

D28414, D28421, D28422, D28423, D28432C- eller

D28750- sliberen med et bindingsslibehjul til skæring

af metal eller murværk, SKAL der anvendes en type

1 beskyttelsesskærm. Type1 beskyttelsesskærm

kan købes hos DEWALT-forhandlere.

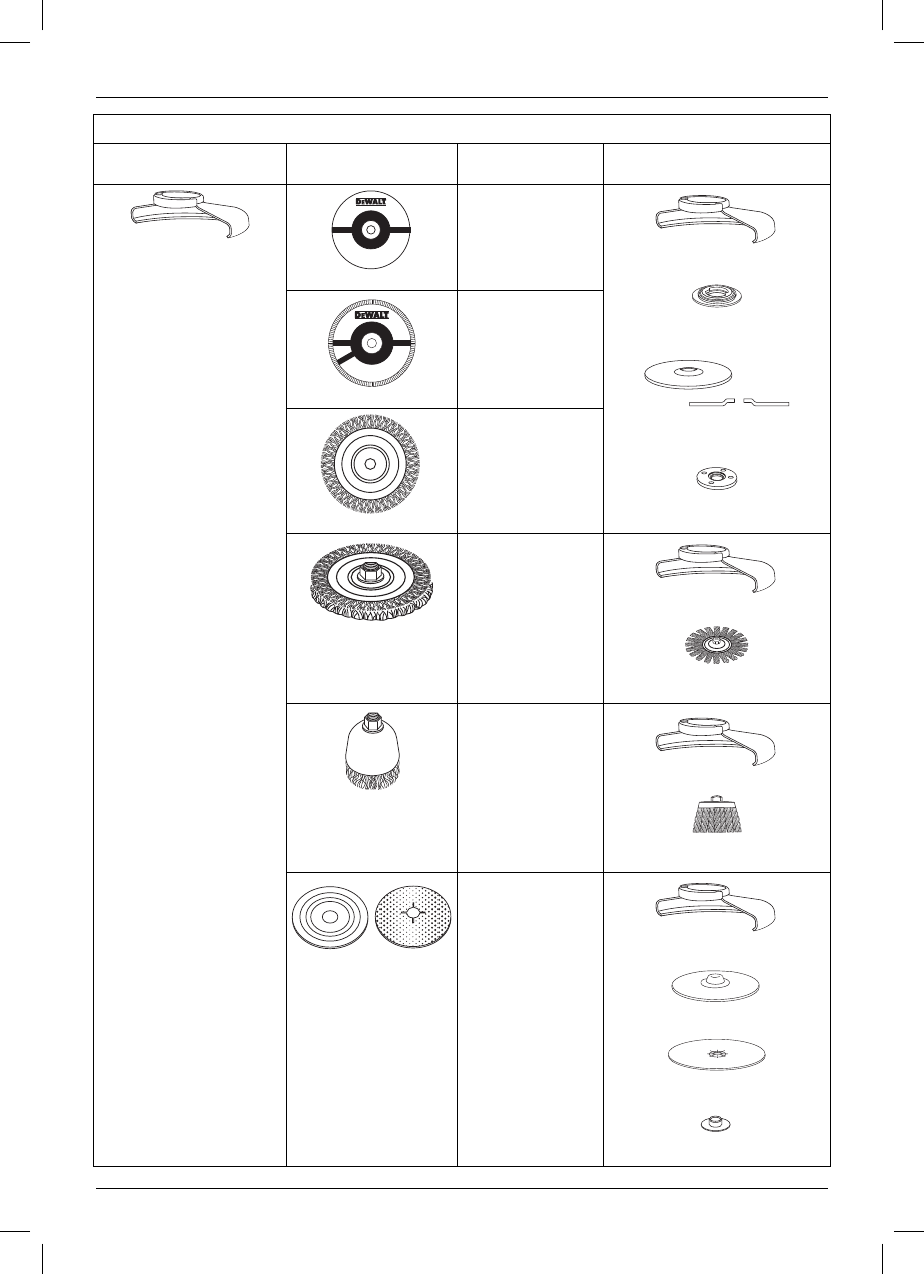

BEMÆRK: Se skemaet over slibe- og

skæretilbehør i slutningen af dette afsnit for at få

vist andet tilbehør, der kan anvendes med disse

slibere.

DANSK

1. Anbring vinkelsliberen på et bord med spindlen

opad.

2. Udløs klemlåsen (f), og hold

beskyttelsesskærmen (d) over værktøjet som

vist.

3. Justér knopperne (g) efter rillerne (h).

4. Tryk beskyttelsesskærmen ned, og drej den i

den ønskede retning.

5. Øg eventuelt klemstyrken ved at stramme

skruen (i).

6. Spænd klemlåsen.

Fjern beskyttelsesskærmen ved at løsne klemlåsen.

FORSIGTIG: Hvis beskyttelsesskærmen

ikke kan fastspændes korrekt ved at

justere skruen, skal du ikke anvende

værktøjet. For at reducere risikoen

for personskade skal du indlevere

værktøjet og beskyttelsesskærmen

til et servicecenter og få

beskyttelsesskærmen repareret eller

udskiftet.

Montering og aftagning af

slibe- eller skæreskive (ﬁ g. 3–5)

ADVARSEL: Brug ikke en beskadiget

skive.

1. Anbring værktøjet på et bord,

beskyttelsesskærm op.

2. Montér støtteflangen (j) korrekt på spindelen (k)

(fig. 3).

3. Anbring skiven (l) på støtteflangen (j) (fig. 4). Når

der monteres en skive med en forhøjet midte,

skal du sikre, at den forhøjede midte (m) vender

mod støtteflangen (j).

4. Skru den gevindskårne klemmemøtrik (n) på

spindelen (k) (fig. 5):

a. Ringen på den gevindskårne klemmemøtrik

(n) skal vende mod skiven, når der monteres

en slibeskive (fig. 5A);

b. Ringen på den gevindskårne klemmemøtrik

(n) skal vende bort fra skiven, når der

monteres en skæreskive (fig. 5B).

5. Tryk på spindellåseknappen (c) og drej

spindelen (k), indtil den når dens låseposition

(fig. 4).

6. Fastspænd den gevindskårne klemmemøtrik (n)

med den topolede skruenøgle, der følger med.

7. Udløs spindellåsen.

8. For at fjerne skiven skal du løsne den

gevindskårne klemmemøtrik (n) med den

topolede skruenøgle.

På- og afmontering af

en støtteskive/et slibepapir (ﬁ g. 1, 5)

1. Anbring værktøjet på et bord,

beskyttelsesskærm op.

2. Tag støtteflangen (j) af.

3. Anbring gummistøtteskiven korrekt på

spindlen(k).

4. Anbring slibepapiret på gummistøtteskiven.

5. Skru den gevindskårne klemmemøtrik (n)

på spindelen. Ringen på den gevindskårne

klemmemøtrik (n) skal vende imod

gummistøtteskiven.

6. Tryk på spindellåseknappen (c) og drej

spindelen (k), indtil den når dens låseposition.

7. Fastspænd den gevindskårne klemmemøtrik (n)

med den topolede skruenøgle.

8. Udløs spindellåsen

9. For at fjerne gummistøtteskiven skal du løsne

den gevindskårne klemmemøtrik (n) med den

topolede skruenøgle.

Montering af en stålbørste

Skru stålbørsten direkte på spindlen uden brug af

afstandsskive og gevindflange.

Før brugen

• Montér beskyttelsesskærmen og den rette skive

eller hjul. Brug ikke skiver eller hjul, der er meget

slidte.

• Brug ikke et beskadiget tilbehør. Før brug af

tilbehør undersøges f.eks. slibehjul for skår

og revner, støttepuder for revner eller slid og

stålbørste for løse eller revnede tråde. Hvis

elværktøjet eller tilbehøret tabes, bør det

undersøges for skade, eller der bør monteres

ubeskadiget tilbehør. Efter undersøgelse og

montering af tilbehør placeres du og tilskuere

væk fra tilbehørets rotationsplan, og elværktøjet

køres ved maksimal tomgangshastighed i

et minut. Beskadiget tilbehør vil normalt gå i

stykker under denne testkørsel.

• Sørg for, at den indvendige og udvendige

flange er monteret korrekt. Følg de instruktioner,

der findes i skemaet over slibe- og

skæretilbehør.

• Sørg for, at skiven eller hjulet drejer i retning af

pilene på tilbehøret og værktøjet.

DANSK

BETJENING

Brugsvejledning

ADVARSEL: Overhold altid

sikkerhedsvejledningen og de gældende

regler.

ADVARSEL: For at reducere risikoen

for personskade skal du slukke

for værktøjet og afbryde det fra

strømkilden, inden der foretages

justeringer, eller der fjernes/

monteres tilbehør eller ekstraudstyr.

Før værktøjet tilsluttes igen, skal du

trykke på udløserkontakten og slippe

den igen for at sikre, at værktøjet er

slukket.

ADVARSEL:

• Sørg for, at alle materialer, der skal

slibes, sidder godt fast.

• Brug klemmer eller en skruestik til at

holde og understøtte arbejdsemnet

på et stabilt underlag. Det er vigtigt at

klemme og understøtte arbejdsemnet

godt for at forebygge, at arbejdsemnet

bevæger sig, så du mister kontrollen

over det. Det er vigtigt at klemme og

understøtte arbejdsemnet godt for at

forebygge, at arbejdsemnet bevæger

sig, så du mister kontrollen over det.

• Støttepaneler eller andet arbejdsemne

af overdreven størrelse for at minimere

risikoen for hjulfastklemmelse og

tilbageslag. Store arbejdsemner

har en tendens til at synke under

deres egenvægt. Arbejdsemnet skal

afstøttes på begge sider af hjulet,

både i nærheden af skærelinjen og

ved arbejdsemnets kant.

• Bær altid almindelige arbejdshandsker,

når du arbejder med dette værktøj.

• Gearkassen bliver meget varm under

brug.

• Benyt kun et let tryk på værktøjet.

Anvend ikke sidepres på skiven.

• Undgå overstyring. Bliver værktøjet

varmt, skal du lade det køre i tomgang

nogle få minutter for at køle tilbehøret

af. Rør ikke ved tilbehøret, før det

er kølet ned. Skiverne bliver meget

varme under brug.

• Anvend ikke separate

formindskningsbøsninger eller

adapterer til at tilpasse slibehjul med

stort hul.

• Anvend aldrig værktøjet, uden at

beskyttelsesskærmen er på plads.

• Værktøjet er ikke designet til brug

sammen med en slibeskivekop.

• Brug ikke elværktøjet sammen med et

udskæringsstativ.

• Brug aldrig blottere sammen med

sammenhængende slibeprodukter.

• Vær opmærksom på, at hjulet

fortsætter med at rotere, efter at der

er slukket for værktøjet.

Korrekt håndposition (ﬁ g. 1)

ADVARSEL: For at reducere risikoen

for alvorlig personskade skal du ALTID

anvende den rette håndposition som

vist.

ADVARSEL: For at reducere risikoen

for alvorlig personskade skal du ALTID

holde godt fast i tilfælde af en pludselig

reaktion.

Korrekt håndposition kræver én hånd på

sidehåndtaget (e) og den anden hånd på værktøjets

krop som vist på figur 1.

Sådan tændes og slukkes (ﬁ g. 1)

Tænd/slukknappen er forsynet med en

åbningskontakt.

For at arbejde med værktøjet tryk åbningskontakt (b)

ned og derefter tænd/slukkontakt (a).

Udløs åbningskontakt (b). Du stopper værktøjet ved

at udløse kontakten.

Spindellås (ﬁ g. 1)

Spindellåsens (c) funktion er at forhindre spindelen

i at dreje, når der monteres eller fjernes hjul. Betjen

kun spindellåsen, når der er slukket for værktøjet, og

stikket er taget ud af kontakten, og værktøjet står

helt stille.

BEMÆRK: For at reducere risikoen for

skade på værktøjet, bør du ikke aktivere

spindellåsen, mens værktøjet kører. Det

kan resultere i skade på værktøjet, og

påsat tilbehør kan falde af og eventuelt

forårsage personskade.

For at aktivere låsen skal du trykke på

spindellåseknappen og dreje spindelen, indtil du ikke

kan dreje den længere.

DANSK

Metalarbejde

Når værktøjet anvendes på metalarbejder, skal du

sørge for, at der er indsat en fejlstrømsafbryder

(RCD) for at undgå restricisi som følge af

metalspåner.

Hvis fejlstrømsafbryderen er slukket, skal du få

værktøjet efterset af en autoriseret DEWALT-

reparatør.

ADVARSEL: Under ekstreme

arbejdsforhold kan der ophobes støv

inde i maskinehuset, når der arbejdes

med metal. Dette kan resultere i, at

beskyttelsesisoleringen inde i maskinen

bliver reduceret og dermed øger risikoen

for elektrisk stød.

For at undgå ophobningen af metalspåner inde i

maskinen anbefaler vi at rydde ventilationshullerne

dagligt. Se Vedligeholdelse.

Brug af papirskiver

ADVARSEL: Metalstøvophobning.

Overdreven brug af papirskiver i

metalarbejder kan resultere i øget

mulighed for elektrisk stød. For

at reducere denne risiko skal du

indsætte en fejlstrømsafbryder før

brug og rengøre ventilationshullerne

dagligt ved at blæse tør, komprimeret

luft ind i ventilationshullerne i

overensstemmelse med nedenstående

vedligeholdelsesinstruktioner.

Savning i metal

For skæring med bundne slibemidler, brug altid

beskyttelsesskærm type 1.

Ved skærearbejde arbejd med moderat hastighed

tilpasset til det materiale, der skæres. Læg ikke tryk

på skæreskiven eller vip eller drej maskinen.

Nedsæt ikke hastigheden på nedkørende

skæreskiver ved at anvende sidelæns tryk.

Maskinen skal altid arbejde i en opadgående

slibningsbevægelse. Ellers er der fare for, at den

bliver skubbet ukontrolleret ud af snittet.

Ved skæring af profiler og firkantede barrer, er det

bedst at starte på det mindste tværsnit.

Grovslibning

Brug aldrig en skæreskive til grovslibning.

De bedste grovslibningsresultater opnås, når

maskinen indstilles til en vinkel på 30° til 40°. Flyt

maskinen frem og tilbage med et moderat tryk. På

denne måde bliver arbejdsemnet ikke for varmt,

bliver ikke misfarvet, og der dannes ingen riller.

Stenskæring

Maskinen må kun benyttes til tørskæring.

Ved stenskæring er det bedst at bruge en

diamantskæreskive.

Kør kun maskinen med en ekstra

støvbeskyttelsesmaske.

Arbejdsråd

Udvis forsigtighed, når der skæres huller i

bærende vægge.

Huller i strukturelle vægge er underlagt lovbestemte/

landespecifikke regulativer. Disse regulativer skal

overholdes under alle omstændigheder.

Før du starter på arbejdet, kan du kontakte den

ansvarlige ingeniør, arkitekt eller bygningssupervisor.

VEDLIGEHOLDELSE

Dit DEWALT-elværktøj er designet til at fungere i

lang tid med minimal vedligeholdelse. Kontinuerlig

tilfredsstillende funktion afhænger af korrekt pleje af

værktøjet og regelmæssig rengøring.

ADVARSEL: For at reducere risikoen

for personskade skal du slukke

for værktøjet og afbryde det fra

strømkilden, inden der foretages

justeringer, eller der fjernes/

monteres tilbehør eller ekstraudstyr.

Før værktøjet tilsluttes igen, skal du

trykke på udløserkontakten og slippe

den igen for at sikre, at værktøjet er

slukket. Utilsigtet start kan medføre

kvæstelser.

Udskiftning af børster

Motoren slukker automatisk og indikerer herved,

at kulbørsterne er nedslidte, og at der skal

foretages service på værktøjet. Kulbørsterne kan

ikke serviceres af brugeren. Tag værktøjet til en

autoriseret DEWALT-reparatør.

Smøring

Dette elektriske værktøj skal ikke smøres yderligere.

Rengøring

ADVARSEL: Blæs støv og snavs

ud af hovedhuset med tør luft, lige

så snart der samler sig snavs i og

DANSK

omkring luftaftrækket. Bær godkendte

beskyttelsesbriller og godkendt

støvmaske ved udførelse af denne

procedure.

ADVARSEL: Brug aldrig

opløsningsmidler eller andre kraftige

kemikalier til at rengøre værktøjets ikke-

metalliske dele. Disse kemikalier kan

svække de materialer, der anvendes

i disse dele. Brug en klud, der kun er

fugtet med vand og mild sæbe. Lad

aldrig væske trænge ind i værktøjet, og

nedsænk aldrig nogen del af værktøjet i

væske.

Valgfrit tilbehør

ADVARSEL: Da andet tilbehør end det,

som stilles til rådighed af DEWALT, ikke

er afprøvet med dette produkt, kan det

være farligt at bruge sådant tilbehør

med dette værktøj. For at mindske

risikoen for personskade, må dette

produkt kun anvendes med tilbehør,

som anbefales af DEWALT.

Kontakt forhandleren for yderligere oplysninger om

korrekt tilbehør.

TILBEHØRSBORD

Maks.

[mm]

Min.

rotation

[min.-1]

Perifer

hastighed

[m/s]

Gevindskåret

hullængde

[mm]

Db d

230 6

22,23

6 500 80 -

180 8

22,23

8 500 80 -

D230 - - 6 500 80 -

180 - - 8 500 80 -

b100 30 M14 8 500 45 23,0

230 15 M14 6 500 80 23,0

180 15 M14 8 500 80 23,0

Miljøbeskyttelse

Særskilt bortskaffelse. Dette produkt må

ikke bortskaffes sammen med almindeligt

husholdningsaffald.

Hvis du på noget tidspunkt finder det nødvendigt

at udskifte dit DEWALT-produkt, eller hvis det ikke

længere tjener det tiltænkte formål, må det ikke

bortskaffes med almindeligt husholdningsaffald. Sørg

for, at dette produkt bortskaffes særskilt.

Særskilt bortskaffelse af brugte produkter

og emballage gør det muligt at genbruge

materialer og anvende dem på ny.

Genanvendelse af genbrugsmaterialer

bidrager til at forhindre forurening af

miljøet og reducerer behovet for

råmaterialer.

Lokale forskrifter muliggør i nogen tilfælde

særskilt bortskaffelse af elektriske produkter fra

husholdningen, ved kommunale affaldsdepoter eller

hos forhandleren i forbindelse med køb af et nyt

produkt.

DEWALT har stillet faciliteter til rådighed til indsamling

og genbrug af udslidte DEWALT-produkter. For at

benytte sig af denne service kan man returnere

produktet til et hvilket som helst autoriseret

serviceværksted, der modtager det på vore vegne.

Du kan finde ud af, hvor det nærmeste autoriserede

serviceværksted befinder sig ved at kontakte dit

lokale DEWALT-kontor på den adresse, der er

angivet i denne manual. Alternativt findes der en liste

over autoriserede DEWALT-serviceværksteder og

detaljerede oplysninger om vores eftersalgsservice

og kontakter på følgende internetadresse:

www.2helpU.com.

DANSK

GARANTI

DEWALT er sikker på produkternes kvalitet

og tilbyder en enestående garanti til

professionelle brugere af dette værktøj.

Denne garantierklæring er en tilføjelse

til dine kontraktmæssige rettigheder

som professionel bruger eller dine

lovbefalede rettigheder som privat ikke-

professionel bruger og påvirker dem på

ingen måde. Garantien er gyldig inden for

medlemsstaterne af Den Europæiske Union

og Det Europæiske Frihandelsområde.

• 30 DAGES RISIKOFRI

TILFREDSHEDSGARANTI •

Hvis du ikke er fuldt tilfreds med dit

DEWALT værktøj, kan du returnere det

inden for 30 dage, komplet som købt, til

den forhandler, hvor værktøjet blev købt

og få alle pengene refunderet eller bytte

det. Produktet skal have været underlagt

almindelig brug og slid, og der skal

fremvises gyldig kvittering.

• ET ÅRS GRATIS SERVICEKONTRAKT •

Hvis du har brug for vedligeholdelse

eller service af dit DEWALT værktøj,

inden for 12 måneder efter købet, er du

berettiget til en gratis serviceydelse. Den

vil blive foretaget gratis af et autoriseret

DEWALT serviceværksted. Købsbeviset

skal fremvises. Inkluderer arbejdskraft.

Ekskluderer tilbehør og reservedele,

medmindre de var fejlbehæftede under

garantiperioden.

• ET ÅRS FULD GARANTI •

Hvis dit DEWALT produkt bliver defekt

på grund af fejlbehæftede materialer eller

produktionsfejl inden for 12 måneder fra

købsdatoen, garanterer DEWALT gratis

udskiftning af alle defekte dele eller gratis

udskiftning af enheden efter vores valg

under forudsætning af, at:

• Produktet ikke er blevet misbrugt;

• Produktet har været underlagt

almindelig brug og slid;

• Der ikke er forsøgt reparationer af

uautoriserede personer;

• Købsbeviset fremvises;

• Produktet returneres komplet med

alle originale komponenter;

Hvis du ønsker at reklamere, kontakt

din forhandler eller find adressen på

dit nærmeste autoriserede DEWALT

serviceværksted i DEWALT kataloget

eller kontakt dit DEWALT kontor på den

adresse, der er opgivet i denne manual.

Der findes en liste over autoriserede

DEWALT serviceværksteder og detaljerede

oplysninger om vores eftersalgsservice på

følgende internetadresse: www.2helpU.

com.

DANSK

SKEMA OVER SLIBETILBEHØR

Beskyttelsessk

ærmtype

Tilbehør Beskrivelse Sådan monteres sliber

TYPE 27

BESKYTTELS-

ESSKÆRM

Slibeskive med

nedtrykket midte

Type 27 beskyttelsesskærm

Støtteflange

Type 27 hjul med

nedtrykket midte

Gevindskåret klemmemøtrik

Bladskive

Stålhjul

Stålhjul med

gevindskåret møtrik

Type 27 beskyttelsesskærm

Stålhjul

Stålkop med

gevindskåret møtrik

Type 27 beskyttelsesskærm

Stålbørste

Støttepude/slibeark

Type 27 beskyttelsesskærm

Gummistøttepude

Slibeskive

Gevindskåret klemmemøtrik

DANSK

SKEMA OVER SLIBETILBEHØR (forts.)

Beskyttelsesskærmtype Tilbehør Beskrivelse Sådan monteres sliber

TYPE 1

BESKYTTELSESSKÆRM

Skive til skæring

i murværk,

sammenhængende

Type 1 beskyttelsesskærm

Støtteflange

Skærehjul

Gevindskåret klemmemøtrik

Skæreskive

til metal,

sammenhængende

TYPE 1

BESKYTTELSESSKÆRM

ELLER

TYPE 27

BESKYTTELSESSKÆRM

Diamantskærehjul

DEUTSCH

WINKELSCHLEIFER D28410, D28411, D28413, D28414,

D28421, D28422, D28423, D28432C, D28750

Herzlichen Glückwunsch!

Sie haben sich für ein Gerät von DEWALT entschieden. Langjährige Erfahrung, sorgfältige Produktentwicklung

und Innovation machen DEWALT zu einem zuverlässigen Partner für professionelle Anwender von

Elektrowerkzeugen.

Technische Daten

D28410 D28411 D28413 D28414 D28421

Spannung V 230 230 230 230 230

Typ 3 3/4 5 5/6 3

Leistungsaufnahme W 2100 2100 2200 2200 2300

Leerlaufnenndrehzahl min-1 8500 6500 8500 6500 6500

Scheibendurchmesser mm 180 230 180 230 230

Spindeldurchmesser M14 M14 M14 M14 M14

Spindellänge mm 21,5 21,5 21,5 21,5 21,5

Gewicht kg

4,7

5,3

* Gewicht einschließlich Zusatzgriff und Schutzabdeckung

D28422 D28423 D28432C D28750

Spannung V 230 230 230 230

Typ 3 3 3 3/4

Leistungsaufnahme W 2400 2400 2600 2400

Leerlaufnenndrehzahl min-1 8500 6500 6500 5000

Scheibendurchmesser mm 180 230 230 230

Spindeldurchmesser M14 M14 M14 M14

Spindellänge mm 21,5 21,5 21,5 21,5

Gewicht kg

5,3

* Gewicht einschließlich Zusatzgriff und Schutzabdeckung

D28410 D28411 D28413 D28414 D28421

LPA (Schalldruckpegel) dB(A) 96 98 96 98 94

KPA (Schalldruckpegel-

Messungenauigkeit) dB(A) 3,0 3,0 3,0 3,0 3,0

LWA (Schallleistung) dB(A) 102 103 102 103 101

KWA (Schallleistung-

Messungenauigkeit) dB(A) 3,2 4,5 3,2 4,5 3,0

D28422 D28423 D28432C D28750

LPA (Schalldruckpegel) dB(A) 96 94 94 95

KPA (Schalldruckpegel-

Messungenauigkeit) dB(A) 3,0 3,0 3,0 3,0

LWA (Schallleistung) dB(A) 102 101 101 101

KWA (Schallleistung-

Messungenauigkeit) dB(A) 3,5 3,0 3,0 3,0

DEUTSCH

D28410 D28411 D28413 D28414 D28421

Gesamtschwingungspegel (triaxiale Vektorsumme) gemäß EN60745:

Vibrationsemissionswert a

Oberflächenschleifen

h,AG

= m/s²

4,9 4,9 4,9 5,2 5,1

Messungenauigkeit K = m/s²

1.5 1.5 1.5 1.5 1.5

Vibrationsemissionswert a

Sandschleifen mit Scheibe

h,DS

= m/s² 2,3 - 2,2 - -

Messungenauigkeit K = m/s²

1.5 - 1.5 - -

D28422 D28423 D28432C D28750

Gesamtschwingungspegel (triaxiale Vektorsumme) gemäß EN60745:

Vibrationsemissionswert a

Oberflächenschleifen

h,AG

= m/s² 4.5 5.0 5.0 4.5

Messungenauigkeit K = m/s²

1.5 1.5 1.5 1.5

Vibrationsemissionswert a

Sandschleifen mit Scheibe

h,DS

= m/s²

1,6 - - -

Messungenauigkeit K = m/s²

1.5 - - -

Der in diesem Informationsblatt angegebene

Vibrationsemissionswert wurde gemäß einem

standardisierten Test laut EN 60745 gemessen und

kann für einen Vergleich zwischen zwei Geräten

verwendet werden. Er kann zu einer vorläufigen

Einschätzung der Exposition verwendet werden.

WARNUNG: Der angegebene

Vibrationsemissionswert bezieht sich

auf die Hauptanwendung des Gerätes.

Wenn das Gerät jedoch für andere

Anwendungen, mit anderem Zubehör

oder schlecht gewartet eingesetzt wird,

kann die Vibrationsemission verschieden

sein. Dies kann den Expositionsgrad

über die Gesamtbetriebszeit erheblich

erhöhen.

Eine Schätzung der Vibrationsstärke

sollte auch berücksichtigen, wie oft das

Gerät ausgeschaltet wird oder über

welche Zeit es zwar läuft, aber nicht

wirklich in Betrieb ist. Dies kann die

Exposition über die Gesamtbetriebszeit

erheblich mindern.

Es sind zusätzliche

Sicherheitsmaßnahmen zum

Schutze der Betriebsperson vor den

Auswirkungen der Vibration in Betracht

zu ziehen, z.B.: Wartung des Gerätes

und des Zubehörs, Warmhalten

der Hände, Organisation des

Arbeitsablaufes.

Sicherungen

Europa 230 V Werkzeuge 10 Ampere Stromversorgung

Deﬁ nitionen: Sicherheitsrichtlinien

Im Folgenden wird die Relevanz der einzelnen

Warnhinweise erklärt. Bitte lesen Sie die

Betriebsanleitung und achten Sie auf diese Symbole.

GEFAHR: Weist auf eine unmittelbar

drohende gefährliche Situation hin, die,

sofern nicht vermieden, zu tödlichen

oder schweren Verletzungen führt.

WARNUNG: Weist auf eine

möglicherweise gefährliche Situation

hin, die, sofern nicht vermieden,

zu tödlichen oder schweren

Verletzungen führen kann.

VORSICHT: Weist auf eine

möglicherweise gefährliche Situation hin,

die, sofern nicht vermieden, zu leichten

oder mittelschweren Verletzungen

führen kann.

HINWEIS: Weist auf ein Verhalten hin,

das nichts mit Verletzungen zu tun

hat, aber, wenn es nicht vermieden

wird, zu Sachschäden führen kann.

Weist auf ein Stromschlagrisiko hin.

Weist auf eine Brandgefahr hin.

DEUTSCH

EG-Konformitätserklärung

MASCHINENRICHTLINIE

D28410, D28411, D28413, D28414, D28421, D28422,

D28423, D28432C, D28750

DEWALT erklärt hiermit, dass diese unter

Technische Daten beschriebenen Produkte die

folgenden Vorschriften erfüllen:

2006/42/EG, EN 60745-1, EN 60745-2-3.

Diese Produkte erfüllen auch die Richtlinie

2004/108/EG und 2011/65/EU. Für weitere

Informationen wenden Sie sich bitte an DEWALT

unter der folgenden Adresse oder schauen Sie auf

der Rückseite dieser Betriebsanleitung nach.

Der Unterzeichnete ist verantwortlich für die

Zusammenstellung des technischen Dossiers und

gibt diese Erklärung im Namen von DEWALT ab.

Horst Großmann

Vizepräsident für Konstruktion und

Produktentwicklung

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Germany

01.03.2012

WARNUNG: Zur Reduzierung

der Verletzungsgefahr bitte die

Betriebsanleitung lesen.

Allgemeine Sicherheitswarnhinweise

für Elektrowerkzeuge

WARNUNG! Lesen Sie alle

Sicherheitswarnhinweise und alle

Anweisungen. Das Nichtbeachten von

Warnhinweisen und Anweisungen kann

zu elektrischem Schlag, Brand und/oder

schweren Verletzungen führen.

BEWAHREN SIE ALLE WARNHINWEISE UND

ANWEISUNGEN ZUM SPÄTEREN

NACHSCHLAGEN AUF

Der Begriff „Elektrowerkzeug“ in den Warnhinweisen

bezieht sich auf Ihr netzbetriebenes Elektrowerkzeug

(mit Kabel) oder auf Ihr akkubetriebenes (kabelloses)

Elektrowerkzeug.

1) SICHERHEIT IM ARBEITSBEREICH

a) Halten Sie den Arbeitsbereich sauber und

gut ausgeleuchtet. Unaufgeräumte oder

dunkle Bereiche begünstigen Unfälle.

b) Betreiben Sie das Elektrowerkzeug nicht

in explosionsgefährdeten Umgebungen,

in denen sich z. B. brennbare

Flüssigkeiten, Gase oder Staub befinden.

Elektrowerkzeuge erzeugen Funken, die den

Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und Zuschauer fern,

während Sie ein Elektrogerät betreiben.

Ablenkung kann dazu führen, dass Sie die

Kontrolle über das Gerät verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Stecker des Elektrogerätes muss

in die Steckdose passen. Ändern Sie

niemals den Stecker in irgendeiner Form.

Verwenden Sie keinerlei Adapterstecker

an geerdeten Elektrogeräten. Unveränderte

Stecker und passende Steckdosen mindern

die Gefahr eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit

geerdeten Flächen, wie Rohre,

Radiatoren, Herde und Kühlgeräte.

Es besteht eine erhöhte Gefahr für einen

elektrischen Schlag, wenn Ihr Körper geerdet

ist.

c) Setzen Sie Elektrogeräte keinem Regen

oder feuchter Umgebung aus. Wenn

Wasser in das Elektrogerät eindringt, erhöht

sich die Gefahr eines elektrischen Schlages.

d) Überlasten Sie das Kabel nicht.

Verwenden Sie niemals das Kabel, um das

Elektrogerät zu tragen oder durch Ziehen

vom Netz zu trennen. Halten Sie das

Kabel fern von Hitze, Öl, scharfen Kanten

oder beweglichen Teilen. Beschädigte oder

verhedderte Kabel erhöhen die Gefahr eines

elektrischen Schlages.

e) Wenn Sie ein Elektrogerät im Freien

betreiben, verwenden Sie ein für

den Außeneinsatz geeignetes

Verlängerungskabel. Die Verwendung von

für den Außeneinsatz geeigneten Kabeln

mindert die Gefahr eines elektrischen

Schlages.

f) Wenn der Betrieb eines Elektrogerätes

in feuchter Umgebung unumgänglich

ist, verwenden Sie eine durch einen

Fehlerstromschutzschalter (FI-Schalter

oder RCD) geschützte Stromversorgung.

Der Einsatz eines Fehlerstromschutzschalters

mindert die Gefahr eines elektrischen

Schlages.

DEUTSCH

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf,

was Sie tun, und gehen Sie mit Vernunft

an die Arbeit mit einem Elektrowerkzeug.

Benutzen Sie kein Elektrowerkzeug, wenn

Sie müde sind oder unter dem Einfluss

von Drogen, Alkohol oder Medikamenten

stehen. Ein Moment der Unachtsamkeit

beim Betrieb eines Elektrogerätes kann zu

schweren Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung

und immer eine Schutzbrille. Das Tragen

persönlicher Schutzausrüstung, wie

Staubmaske, rutschfeste Sicherheitsschuhe,

Schutzhelm oder Gehörschutz, je nach Art

und Einsatz des Elektrowerkzeuges, verringert

das Risiko von Verletzungen.

c) Vermeiden Sie unbeabsichtigtes Starten.

Vergewissern Sie sich, dass der Schalter

in der AUS-Position ist, bevor Sie das

Gerät an die Stromversorgung und/oder

an den Akku anschließen oder wenn Sie

das Gerät aufnehmen oder tragen. Wenn

Sie beim Tragen des Elektrowerkzeuges

den Finger am Schalter haben oder das

Gerät eingeschaltet an die Stromversorgung

anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie alle Einstellschlüssel oder

Werkzeuge, bevor Sie das Elektrogerät

einschalten. Werkzeuge oder Schlüssel,

die an rotierenden Teilen des Elektrogerätes

angebracht sind, können zu Verletzungen

führen.

e) Vermeiden Sie eine abnormale

Körperhaltung. Sorgen Sie für einen

sicheren Stand und halten Sie jederzeit

das Gleichgewicht. Dadurch können

Sie das Elektrowerkzeug in unerwarteten

Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen

Sie keine weite Kleidung und keinen

Schmuck. Halten Sie Ihre Haare, Kleidung

und Handschuhe von beweglichen Teilen

fern. Lose sitzende Kleidung, Schmuck oder

lange Haare können sich in den beweglichen

Teilen verfangen.

g) Wenn Geräte für den Anschluss an eine

Staubabsaugung und Staubsammlung

vorgesehen sind, vergewissern Sie

sich, dass diese richtig angeschlossen

sind und verwendet werden. Der Einsatz

von Staubsammlern kann staubbedingte

Gefahren mindern.

4) VERWENDUNG UND PFLEGE DES ELEKTROGERÄTES

a) Überlasten Sie das Elektrogerät nicht.

Verwenden Sie das für Ihre Arbeit

passende Elektrogerät. Das richtige Gerät

wird die Aufgabe besser und sicherer

erledigen, wenn es bestimmungsgemäß

verwendet wird.

b) Benutzen Sie kein Elektrowerkzeug,

dessen Schalter defekt ist. Ein

Elektrowerkzeug, das sich nicht mehr

ein- oder ausschalten lässt, ist gefährlich

und muss repariert werden.

c) Trennen Sie den Stecker vom Netz und/

oder die Akkus vom Elektrogerät, bevor

Sie Einstellungen am Gerät vornehmen,

Zubehör wechseln oder es aufbewahren.

Diese Vorbeugemaßnahmen mindern die

Gefahr, dass das Elektrogerät unbeabsichtigt

startet.

d) Bewahren Sie nicht verwendete

Elektrogeräte für Kinder unerreichbar auf

und lassen Sie nicht zu, dass Personen

ohne Erfahrung mit dem Elektrogerät oder

mit diesen Anweisungen das Elektrogerät

bedienen. Elektrogeräte sind in den Händen

nicht geschulter Personen gefährlich.

e) Warten Sie die Elektrogeräte. Prüfen

Sie, ob bewegliche Teile verzogen oder

ausgeschlagen, ob Teile gebrochen oder

in einem Zustand sind, der den Betrieb

des Elektrogerätes beeinträchtigen kann.

Bei Beschädigungen lassen Sie das

Elektrogerät reparieren, bevor Sie es

verwenden. Viele Unfälle entstehen wegen

mangelnder Wartung der Elektrogeräte.

f) Halten Sie Schneidwerkzeuge scharf und

sauber. Richtig gewartete Schneidwerkzeuge

mit scharfen Klingen blockieren seltener und

sind leichter unter Kontrolle zu halten.

g) Verwenden Sie Elektrogeräte, Zubehör

und Einsätze (Bits) usw. gemäß diesen

Anweisungen und unter Berücksichtigung

der Arbeitsbedingungen und der Aufgabe.

Wenn Sie das Elektrogerät für Aufgaben

verwenden, die nicht bestimmungsgemäß

sind, kann dies zu gefährlichen Situationen

führen.

5) SERVICE

a) Lassen Sie Ihr Elektrowerkzeug nur von

qualifiziertem Fachpersonal und nur mit

Original- Ersatzteilen reparieren. Damit

wird sichergestellt, dass die Sicherheit des

Gerätes erhalten bleibt.

DEUTSCH

ZUSÄTZLICHE SPEZIFISCHE

SICHERHEITSVORSCHRIFTEN

Sicherheitsvorschriften für alle

Betriebsarten

a) Dieses Elektrowerkzeug ist zu verwenden

als Schleifer, Sandpapierschleifer (nur

D28410, D28413 und D28422), Drahtbürste

und Trennschleifmaschine. Beachten Sie

alle Sicherheitshinweise, Anweisungen,

Darstellungen und Daten, die Sie mit dem

Gerät erhalten. Wenn Sie die folgenden

Anweisungen nicht beachten, kann es zu

elektrischem Schlag, Feuer und/oder schweren

Verletzungen kommen.

b) Dieses Elektrowerkzeug ist nicht geeignet

zum Polieren. Dieses Elektrowerkzeug

ist nicht geeignet für Sandschleifarbeiten

(D28411, D28414, D28421, D28423,

D28432C und D28750). Verwendungen, für

die das Elektrowerkzeug nicht vorgesehen

ist, können Gefährdungen und Verletzungen

verursachen

c) Verwenden Sie kein Zubehör, das vom

Hersteller nicht speziell für dieses

Elektrowerkzeug vorgesehen und empfohlen

wurde. Nur weil Sie das Zubehör an Ihrem

Elektrowerkzeug befestigen können, garantiert

das keine sichere Verwendung.

d) Die zulässige Drehzahl des

Einsatzwerkzeugs muss mindestens so

hoch sein wie die auf dem Elektrowerkzeug

angegebene Höchstdrehzahl. Zubehör,

das sich schneller als zulässig dreht, kann

zerbrechen und umherfliegen.

e) Außendurchmesser und Dicke des

Einsatzwerkzeugs müssen den Maßangaben

Ihres Elektrowerkzeugs entsprechen. Falsch

bemessene Einsatzwerkzeuge können nicht

ausreichend abgeschirmt oder kontrolliert

werden.

f) Schleifscheiben, Flansche, Schleifteller

oder anderes Zubehör müssen genau auf

die Schleifspindel Ihres Elektrowerkzeugs

passen. Einsatzwerkzeuge, die nicht genau auf

die Schleifspindel des Elektrowerkzeugs passen,

drehen sich ungleichmäßig, vibrieren sehr stark

und können zum Verlust der Kontrolle führen.

g) Verwenden Sie keine beschädigten

Einsatzwerkzeuge. Kontrollieren Sie vor

jeder Verwendung Einsatzwerkzeuge wie

Schleifscheiben auf Absplitterungen und

Risse, Schleifteller auf Risse, Verschleiß

oder starke Abnutzung, Drahtbürsten auf

lose oder gebrochene Drähte. Wenn das

Elektrowerkzeug oder das Einsatzwerkzeug

herunterfällt, überprüfen Sie, ob es

beschädigt ist, oder verwenden Sie ein

unbeschädigtes Einsatzwerkzeug. Wenn

Sie das Einsatzwerkzeug kontrolliert und

eingesetzt haben, halten Sie und in der Nähe

befindliche Personen sich außerhalb der

Ebene des rotierenden Einsatzwerkzeugs

und lassen Sie das Gerät eine Minute lang

mit Höchstdrehzahl laufen. Beschädigte

Einsatzwerkzeuge brechen meist in dieser

Testzeit.

h) Tragen Sie persönliche Schutzausrüstung.

Verwenden Sie je nach Anwendung

Vollgesichtsschutz, Augenschutz oder

Schutzbrille. Soweit angemessen,

tragen Sie Staubmaske, Gehörschutz,

Schutzhandschuhe oder Spezialschürze, die

kleine Schleif- und Materialpartikel von Ihnen

fernhält. Die Augen sollen vor herumfliegenden

Fremdkörpern geschützt werden, die bei

verschiedenen Anwendungen entstehen.

Staub- oder Atemschutzmaske müssen den

bei der Anwendung entstehenden Staub filtern.

Wenn Sie lange lautem Lärm ausgesetzt sind,

können Sie einen Hörverlust erleiden.

i) Achten Sie bei anderen Personen auf

sicheren Abstand zu Ihrem Arbeitsbereich.

Jeder, der den Arbeitsbereich betritt, muss

persönliche Schutzausrüstung tragen.

Bruchstücke des Werkstücks oder gebrochener

Einsatzwerkzeuge können wegfliegen und

Verletzungen auch außerhalb des direkten

Arbeitsbereichs verursachen.

j) Halten Sie das Gerät nur an den

isolierten Griffflächen, wenn Sie Arbeiten

ausführen, bei denen das Einsatzwerkzeug

verborgene Stromleitungen oder das

eigene Netzkabel treffen kann. Der

Kontakt des Schneidewerkzeugs mit einer

spannungsführenden Leitung kann auch

metallene Geräteteile unter Spannung setzen

und zu einem elektrischen Schlag führen.

k) Halten Sie das Netzkabel von sich

drehenden Einsatzwerkzeugen fern. Wenn

Sie die Kontrolle über das Gerät verlieren,

kann das Netzkabel durchtrennt oder erfasst

werden und Ihre Hand oder Ihr Arm in das sich

drehende Einsatzwerkzeug geraten.

l) Legen Sie das Elektrowerkzeug niemals

ab, bevor das Einsatzwerkzeug völlig zum

Stillstand gekommen ist. Das sich drehende

Einsatzwerkzeug kann in Kontakt mit der

Ablagefläche geraten, wodurch Sie die Kontrolle

über das Elektrowerkzeug verlieren können.

DEUTSCH

m) Lassen Sie das Elektrowerkzeug nicht

laufen, während Sie es tragen. Ihre Kleidung

kann durch zufälligen Kontakt mit dem sich

drehenden Einsatzwerkzeug erfasst werden,

und das Einsatzwerkzeug sich in Ihren Körper

bohren.

n) Reinigen Sie regelmäßig die Lüftungsschlitze

Ihres Elektrowerkzeugs. Das Motorgebläse

zieht Staub in das Gehäuse, und eine starke

Ansammlung von Metallstaub kann elektrische

Gefahren verursachen.

o) Verwenden Sie das Elektrowerkzeug nicht

in der Nähe brennbarer Materialien. Funken

können diese Materialien entzünden.

p) Verwenden Sie keine Einsatzwerkzeuge, die

flüssige Kühlmittel erfordern. Die Verwendung

von Wasser oder anderen flüssigen Kühlmitteln

kann zu einem elektrischen Schlag führen.

WEITERE

SICHERHEITSVORSCHRIFTEN FÜR

ALLE ANWENDUNGEN

Ursachen und Vermeidung des

Rückschlageffekts durch den

Anwender

Rückschlag ist die plötzliche Reaktion infolge

eines hakenden oder blockierten drehenden

Einsatzwerkzeugs, wie Schleifscheibe, Schleifteller,

Drahtbürste usw. Verhaken oder Blockieren

führt zu einem abrupten Stopp des rotierenden

Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes

Elektrowerkzeug gegen die Drehrichtung des

Einsatzwerkzeugs an der Blockierstelle beschleunigt.

Wenn z. B. eine Schleifscheibe im Werkstück

hakt oder blockiert, kann sich die Kante der

Schleifscheibe, die in das Werkstück eintaucht,

verfangen und dadurch die Schleifscheibe

ausbrechen oder einen Rückschlag verursachen.

Die Schleifscheibe bewegt sich dann auf die

Bedienperson zu oder von ihr weg, je nach

Drehrichtung der Scheibe an der Blockierstelle.

Hierbei können Schleifscheiben auch brechen.

Ein Rückschlag ist die Folge eines falschen oder

fehlerhaften Gebrauchs des Elektrowerkzeugs. Er

kann durch geeignete Vorsichtsmaßnahmen, wie

nachfolgend beschrieben, verhindert werden.

a) Halten Sie das Elektrowerkzeug gut

fest und bringen Sie Ihren Körper und

Ihre Arme in eine Position, in der Sie

die Rückschlagkräfte abfangen können.

Verwenden Sie immer den Zusatzgriff,

falls vorhanden, um die größtmögliche

Kontrolle über Rückschlagkräfte oder

Reaktionsmomente beim Hochlauf zu

haben. Die Bedienperson kann durch geeignete

Vorsichtsmaßnahmen die Rückschlag- und

Reaktionskräfte beherrschen.

b) Bringen Sie Ihre Hand nie in die Nähe

sich drehender Einsatzwerkzeuge. Das

Einsatzwerkzeug kann sich beim Rückschlag

über Ihre Hand bewegen.

c) Meiden Sie mit Ihrem Körper den Bereich,

in den das Elektrowerkzeug bei einem

Rückschlag bewegt wird. Der Rückschlag

treibt das Elektrowerkzeug in die Richtung

entgegengesetzt zur Bewegung der

Schleifscheibe an der Blockierstelle.

d) Arbeiten Sie besonders vorsichtig im

Bereich von Ecken, scharfen Kanten usw.

Verhindern Sie, dass Einsatzwerkzeuge vom

Werkstück zurückprallen und verklemmen.

Das rotierende Einsatzwerkzeug neigt bei Ecken,

scharfen Kanten oder wenn es abprallt, dazu,

sich zu verklemmen. Dies verursacht einen

Kontrollverlust oder Rückschlag.

e) Verwenden Sie kein Ketten- oder gezähntes

Sägeblatt. Solche Einsatzwerkzeuge

verursachen häufig einen Rückschlag oder den

Verlust der Kontrolle über das Elektrowerkzeug.

Besondere Sicherheitshinweise zum

Schleifen und Trennschleifen

a) Verwenden Sie ausschließlich die für Ihr

Elektrowerkzeug zugelassenen Schleifkörper

und die für diese Schleifkörper vorgesehene

Schutzhaube. Schleifkörper, die nicht für das

Elektrowerkzeug vorgesehen sind, können nicht

ausreichend abgeschirmt werden und sind

unsicher.

b) Die Schutzvorrichtung muss sicher am

Elektrowerkzeug angebracht und so

eingestellt sein, dass ein Höchstmaß

an Sicherheit erreicht wird, d. h. der

kleinstmögliche Teil des Schleifkörpers zeigt

offen zur Bedienperson. Die Schutzvorrichtung

soll die Bedienperson vor Bruchstücken und

zufälligem Kontakt mit dem Schleifkörper sowie

vor Funken schützen, durch die die Kleidung

entzündet werden könnte.

c) Schleifkörper dürfen nur für die empfohlenen

Einsatzmöglichkeiten verwendet werden.

Z. B.: Schleifen Sie nie mit der Seitenfläche

einer Trennscheibe. Trennscheiben sind zum

Materialabtrag mit der Kante der Scheibe

bestimmt. Seitliche Krafteinwirkung auf diese

Schleifkörper kann sie zerbrechen.

DEUTSCH

d) Verwenden Sie immer unbeschädigte

Spannflansche in der richtigen Größe

und Form für die von Ihnen gewählte

Schleifscheibe. Geeignete Flansche stützen

die Schleifscheibe und verringern so die Gefahr

eines Schleifscheibenbruchs. Flansche für

Trennscheiben können sich von den Flanschen

für andere Schleifscheiben unterscheiden.

e) Verwenden Sie keine abgenutzten

Schleifscheiben von größeren

Elektrowerkzeugen. Schleifscheiben für

größere Elektrowerkzeuge sind nicht für

die höheren Drehzahlen von kleineren

Elektrowerkzeugen ausgelegt und können

brechen.

Zusätzliche Sicherheitswarnhinweise

für Trennschleifarbeiten

a) Vermeiden Sie ein Blockieren der

Trennscheibe oder zu hohen Anpressdruck.

Führen Sie keine übermäßig tiefen Schnitte

aus. Eine Überlastung der Trennscheibe erhöht

deren Beanspruchung und die Anfälligkeit

zum Verkanten oder Blockieren und damit

die Möglichkeit eines Rückschlags oder

Schleifkörperbruchs.

b) Meiden Sie den Bereich vor und hinter

der rotierenden Trennscheibe. Wenn Sie

die Trennscheibe im Werkstück von sich

wegbewegen, kann im Falle eines Rückschlags

das Elektrowerkzeug mit der sich drehenden

Scheibe direkt auf Sie zugeschleudert werden.

c) Falls die Trennscheibe verklemmt oder

Sie die Arbeit unterbrechen, schalten Sie

das Gerät aus und halten Sie es ruhig, bis

die Scheibe zum Stillstand gekommen

ist. Versuchen Sie nie, die noch laufende

Trennscheibe aus dem Schnitt zu ziehen,

sonst kann ein Rückschlag erfolgen.

Ermitteln und beheben Sie die Ursache für das

Verklemmen.

d) Schalten Sie das Elektrowerkzeug nicht

wieder ein, solange es sich im Werkstück

befindet. Lassen Sie die Trennscheibe erst

ihre volle Drehzahl erreichen, bevor Sie den

Schnitt vorsichtig fortsetzen. Anderenfalls

kann die Scheibe verhaken, aus dem Werkstück

springen oder einen Rückschlag verursachen.

e) Stützen Sie Platten oder große Werkstücke

ab, um das Risiko eines Rückschlags

durch eine eingeklemmte Trennscheibe zu

vermindern. Große Werkstücke können sich

unter ihrem eigenen Gewicht durchbiegen. Das

Werkstück muss auf beiden Seiten der Scheibe

abgestützt werden, und zwar sowohl in der

Nähe des Trennschnitts als auch an der Kante.

f) Seien Sie besonders vorsichtig bei

„Taschenschnitten“ in bestehende Wände

oder andere nicht einsehbare Bereiche.

Die eintauchende Trennscheibe kann beim

Schneiden in Gas- oder Wasserleitungen,

elektrische Leitungen oder andere Objekte einen

Rückschlag verursachen.

Speziﬁ sche Sicherheitswarnhinweise

für Sandpapierschleifen

(nur für D28410, D28413, D28422)

a) Benutzen Sie keine überdimensionierten

Schleifblätter, sondern befolgen Sie die

Herstellerangaben zur Schleifblattgröße.

Schleifblätter, die über den Schleifteller

hinausragen, können Verletzungen verursachen

sowie zum Blockieren, Zerreißen der

Schleifblätter oder zum Rückschlag führen.

Speziﬁ sche Sicherheitswarnhinweise

für Drahtbürstarbeiten

a) Beachten Sie, dass die Drahtbürste

auch während des üblichen Gebrauchs

Drahtstücke verliert. Überlasten Sie die

Drähte nicht durch zu hohen Anpressdruck.

Wegfliegende Drahtstücke können sehr leicht

durch dünne Kleidung und/oder die Haut

dringen.

b) Wird eine Schutzhaube empfohlen,

verhindern Sie, dass sich Schutzhaube und

Drahtbürste berühren können. Teller- und

Topfbürsten können durch Anpressdruck und

Zentrifugalkräfte ihren Durchmesser vergrößern.

Zusätzliche Sicherheitsinformationen

• Zubehör mit Gewindemontage muss mit dem

Gewinde der Schleiferspindel übereinstimmen.

Bei Zubehör mit Flanschbefestigung muss

das Aufnahmeloch des Zubehörs mit dem

Flanschdurchmesser übereinstimmen.

Zubehör, das nicht genau auf die Schleifspindel

des Elektrowerkzeugs passt, dreht sich

ungleichmäßig, vibriert sehr stark und kann zum

Verlust der Kontrolle führen.

• Die Schleifﬂ äche der mittleren

heruntergedrückten Räder muss unter der

Fläche der Schutzlippe montiert werden. Ein

falsch montiertes Rad, das durch die Fläche der

Schutzlippe hervorsteht, wird nicht angemessen

geschützt.

DEUTSCH

Restrisiken

Trotz Beachtung der geltenden

Sicherheitsvorschriften und des Einsatzes von

Schutzvorrichtungen können bestimmte Risiken

nicht vermieden werden. Diese sind:

– Schwerhörigkeit.

– Verletzungsgefahr durch umherfliegende

Teilchen.

– Verbrennungsgefahr durch während des

Betriebes heiß werdende Zubehörteile.

– Verletzungsgefahr durch andauernden

Gebrauch.

– Gefahr durch Staub von Gefahrstoffen.

Bildzeichen am Werkzeug

Die folgenden Bildzeichen sind am Gerät sichtbar

angebracht:

Vor der Verwendung die Betriebsanleitung

lesen.

Tragen Sie Gehörschutz.

Tragen Sie Augenschutz.

LAGE DES DATUMSCODES (ABB. [FIG.] 1)

Der Datumscode (t), der auch das Herstelljahr

enthält, ist in das Gehäuse geprägt.

Beispiel: 2013 XX XX

Herstelljahr

Packungsinhalt

Die Packung enthält:

1 Winkelschleifer

1 Schutzhaube

1 Zusatzhandgriff

1 Flanschsatz

1 Stirnlochschlüssel

1 Betriebsanleitung

1 Explosionszeichnung

• Prüfen Sie das Gerät, die Teile oder Zubehörteile

auf Beschädigungen, die beim Transport

entstanden sein könnten.

• Nehmen Sie sich Zeit, die Betriebsanleitung vor

Inbetriebnahme sorgfältig zu lesen.

Beschreibung (Abb. 1)

WARNUNG: Nehmen Sie niemals

Änderungen am Elektrowerkzeug

oder seinen Teilen vor. Dies könnte zu

Schäden oder Verletzungen führen.

a. Ein-/Aus-Schalter

b. Entriegelungsschalter

c. Spindelverriegelung

d. Schutzhaube

e. Zusatzhandgriff

BESTIMMUNGSGEMÄSSE VERWENDUNG

Die leistungsstarken Winkelschleifer D28410,

D28413 und D28422 wurden für den professionellen

Einsatz bei Schleif-, Trennschleif-, Bürst- und

Sandschleifarbeiten konstruiert.

Die leistungsstarken Winkelschleifer D28411,

D28414, D28421, D28423, D28432C und D28750

wurden für den professionellen Einsatz bei Schleif-,

Trennschleif- und Bürstarbeiten konstruiert.

Verwenden Sie AUSSCHLIESSLICH

Schleifscheiben und Polierteller mit vertiefter Mitte.

NICHT VERWENDEN in nasser Umgebung oder

in der Nähe von entflammbaren Flüssigkeiten oder

Gasen.

Diese leistungsstarken Bohrmaschinen sind

Elektrogeräte für den professionellen Einsatz.

LASSEN SIE NICHT ZU, dass Kinder in Kontakt

mit dem Gerät kommen. Wenn unerfahrene

Personen dieses Gerät verwenden, sind diese zu

beaufsichtigen.

• Dieses Gerät darf nicht von Personen

(einschließlich Kindern) mit eingeschränkten

physischen, sensorischen oder mentalen

Fähigkeiten oder ohne ausreichende Erfahrung

oder Kenntnisse verwendet werden, außer

wenn diese Personen von einer Person, die

für ihre Sicherheit verantwortlich ist, bei der

Verwendung des Geräts beaufsichtigt werden.

Lassen Sie nicht zu, dass Kinder mit diesem

Produkt allein gelassen werden.

Sanftanlauf

D28413, D28414, D28422, D28423, D28432C, D28750

Durch den Sanftanlauf findet eine allmähliche

Geschwindigkeitserhöhung statt. Dadurch wird

ein anfänglicher Start-Ruck vermieden. Diese

Funktion ist besonders nützlich, wenn unter engen

Bedingungen gearbeitet werden muß.

DEUTSCH

Elektrische Sicherheit

Der Elektromotor wurde für eine einzige Spannung

konstruiert. Überprüfen Sie immer, dass die

Stromversorgung der Spannung auf dem

Typenschild entspricht.

Ihr DEWALT-Gerät ist gemäß EN 60745

doppelt isoliert. Es muss deshalb nicht

geerdet werden.

Wenn das Stromversorgungskabel beschädigt

ist, muss es durch ein speziell ausgestattetes

Kabel ersetzt werden, dass bei der DEWALT

Kundendienstorganisation erhältlich ist.

CH Bei Ersatz des Netzkabels achten Sie auf

Verwendung des Schweizer Netzsteckers.

Typ 11 für Klasse II

(Doppelisolierung) - Geräte

Typ 12 für Klasse I (Schutzleiter) - Geräte

CH Ortsveränderliche Geräte, die im Freien

verwendet werden, müssen über einen

Fehlerstromschutzschalter angeschlossen

werden.

Verwendung eines

Verlängerungskabels

Verwenden Sie ein zugelassenes 3-adriges

Verlängerungskabel, das für die Leistungsaufnahme

dieses Elektrowerkzeugs geeignet ist (siehe

Technische Daten). Der Mindestquerschnitt der

Leitungen beträgt 1,5 mm² und die Höchstlänge

beträgt 30 m.

Wenn Sie eine Kabeltrommel verwenden, wickeln

Sie das Kabel vollständig ab.

ZUSAMMENBAU UND

EINSTELLUNGEN

WARNUNG: Um die Gefahr

schwerer Verletzungen zu mindern,

schalten Sie das Gerät aus und

trennen Sie es vom Netz, bevor

Sie Einstellungen vornehmen

oder Anbaugeräte oder Zubehör

anbringen oder entfernen. Bevor Sie

das Gerät wieder anschließen, drücken

Sie den Auslöseschalter und lassen ihn

wieder los, um sich zu vergewissern,

dass das Gerät ausgeschaltet ist.

Ein unbeabsichtigtes Starten kann zu

Verletzungen führen.

Anbringen des Zusatzgriffs (Abb. 6, 7)

WARNUNG: Vor Verwendung des

Gerätes prüfen Sie bitte, ob der Griff fest

angezogen ist.

WARNUNG: Der Zusatzhandgriff

sollte immer benutzt werden, um das

Werkzeug immer unter Kontrolle zu

haben.

Schrauben Sie zum Schleifen den Zusatzhandgriff (e)

fest in eins der Gewindelöcher (o) auf der linken oder

rechten Seite des Getriebegehäuses (Abb. 6).

Schrauben Sie zum Schneiden den Zusatzhandgriff

(e) fest in das obere Loch (p) oder in eins der

Löcher (q) auf der linken oder rechten Seite des

Getriebegehäuses (Abb. 7).

Drehen des Haupthandgriffs (Abb. 8, 9)

D28423, D28432C, D28750

Der drehbare Handgriff ermöglicht ein komfortableres

Arbeiten bei Trennschleifanwendungen, wenn der

Zusatzhandgriff im oberen Loch montiert ist.

Der drehbare Handgriff kann rechts- und linksherum

bei 30°, 60° und 90° eingestellt werden.

1. Ziehen Sie an der Federlasche (r), um

die Sperre des Drehmechanismus zu

lösen (Abb.8). Lassen Sie die Lasche

herausgezogen.

2. Drehen Sie den/die Handgriff/e (s) in die

gewünschte Stellung (Abb.9).

3. Lassen Sie die Lasche los und lassen Sie sie

einrasten.

4. Prüfen Sie, dass der Drehmechanismus arretiert

ist.

WARNUNG: Verwenden Sie das

Werkzeug nur, wenn der drehbare

Handgriff arretiert ist.

Anbringen und Entfernen der

Schutzabdeckung (Abb. 2)

WARNUNG: Um die Gefahr

schwerer Verletzungen zu mindern,

schalten Sie das Gerät aus und

trennen Sie es vom Netz, bevor

Sie Einstellungen vornehmen

oder Anbaugeräte oder Zubehör

anbringen oder entfernen. Bevor Sie

das Gerät wieder anschließen, drücken

Sie den Auslöseschalter und lassen ihn

wieder los um sich zu vergewissern,

dass das Gerät ausgeschaltet ist.

Ein unbeabsichtigtes Starten kann zu

Verletzungen führen.

DEUTSCH

VORSICHT: An diesem Schleifgerät

müssen Schutzabdeckungen verwendet

werden.

Beim Einsatz der Schleifgeräte D28410, D28411,

D28413, D28414, D28421, D28422, D28423,

D28432C oder D28750 mit gebundenen

Schleifscheiben zur Bearbeitung von Metall oder

Mauerwerk MUSS eine Schutzvorrichtung vom Typ

1 verwendet werden. Type-1-Schutzabdeckungen

können bei den DEWALT-Vertriebstellen käuflich

erworben werden.

HINWEIS: Beachten Sie die Übersicht über

Schleif- und Trennschleifzubehör am Ende

dieses Abschnitts; sie zeigt weiteres Zubehör, das

mit diesen Schleifgeräten verwendet werden kann.

1. Legen Sie den Winkelschleifer mit der Spindel

nach oben auf einen Tisch.

2. Lösen Sie die Sicherungsklammer (f) und halten

Sie die Schutzvorrichtung (d) wie angegeben

über das Werkzeug.

3. Richten Sie die Zapfen (g) mit den Schlitzen (h)

aus.

4. Drücken Sie die Schutzvorrichtung herunter und

drehen Sie sie in die gewünschte Stellung.

5. Erhöhen Sie gegebenenfalls die Spannkraft,

indem Sie die Schraube (i) anziehen.

6. Ziehen Sie die Sicherungsklammer fest.

Um die Schutzvorrichtung zu entfernen, lösen Sie

die Sicherungsklammer.

VORSICHT: Verwenden Sie das Gerät

nicht, wenn die Schutzabdeckung nicht

mit der Einstellschraube fest angezogen

werden kann. Um die Verletzungsgefahr

zu vermeiden, bringen Sie das Gerät

und die Schutzabdeckung zu einer

Kundendienststelle zur Reparatur oder

zum Ersatz der Schutzabdeckung.

Auswechseln der Schleif- oder

Trennschleifscheibe (Abb. 3–5)

WARNUNG: Verwenden Sie keine

beschädigten Scheiben.

1. Legen Sie das Gerät auf einen Tisch mit der

Schutzabdeckung nach oben.

2. Setzen Sie den Aufnahmeflansch (j) richtig auf

die Spindel (k) (Abb. 3).

3. Legen Sie die Scheibe (l) auf den

Aufnahmeflansch (j) (fig. 4). Beim Einsetzen einer

Scheibe mit erhöhter Mitte muss die erhöhte

Mitte (m) zum Aufnahmeflansch (j) zeigen.

4. Schrauben Sie die Gewindespannmutter (n) auf

die Spindel (k) (Abb. 5):

a. Der Ring an der Gewindespannmutter

(n) muss zur Scheibe zeigen, wenn eine

Schleifscheibe montiert wird (Abb. 5A);

b. Der Ring an der Gewindespannmutter (n)

muss von der Scheibe wegzeigen, wenn eine

Trennscheibe montiert wird (Abb. 5B).

5. Drücken Sie den Spindelarretierknopf (c) und

drehen Sie die Spindel (k), bis sie einrastet

(Abb. 4).

6. Drehen Sie die Gewindespannmutter (n) mit

dem mitgelieferten Stirnlochschlüssel fest.

7. Lassen Sie die Spindelarretierung los.

8. Um die Scheibe zu entfernen, lösen Sie

die Gewindespannmutter (n) mit dem

Stirnlochschlüssel.

Auswechseln von

Polierteller/Sandschleifscheibe

(Abb. 1, 5)

1. Legen Sie das Gerät auf einen Tisch mit der

Schutzabdeckung nach oben.

2. Entfernen Sie den hinteren Flansch (j).

3. Setzen Sie den Gummipolierteller korrekt auf die

Spindel (k).

4. Setzen Sie die Sandschleifscheibe auf den

Gummipolierteller.

5. Schrauben Sie die Gewindespannmutter

(n) auf die Spindel. Der Ring an der

Gewindespannmutter (n) muss zum

Gummipolierteller zeigen.

6. Drücken Sie den Spindelarretierknopf (c) und

drehen Sie die Spindel (k), bis sie einrastet.

7. Drehen Sie die Gewindespannmutter (n) mit

dem Stirnlochschlüssel fest.

8. Lassen Sie den Spindelarretierknopf wieder los.

9. Um den Gummipolierteller zu entfernen, lösen

Sie die Gewindespannmutter (n) mit dem

Stirnlochschlüssel.

Anbringen einer Topfdrahtbürste

Schrauben Sie die Topfdrahtbürste direkt auf die

Spindel, ohne dabei den Abstandshalter und den

Gewindeflansch zu verwenden.

Vor dem Betrieb

• Montieren Sie die Schutzhaube und die

passende Scheibe oder Teller. Verwenden Sie

keine übermäßig abgenutzten Scheiben.

DEUTSCH

• Verwenden Sie keine beschädigten

Einsatzwerkzeuge. Kontrollieren Sie vor

jeder Verwendung Einsatzwerkzeuge wie

Schleifscheiben auf Absplitterungen und

Risse, Schleifteller auf Risse, Verschleiß

oder starke Abnutzung, Drahtbürsten auf

lose oder gebrochene Drähte. Wenn das

Elektrowerkzeug oder das Einsatzwerkzeug

heruntergefallen ist, überprüfen Sie, ob es

beschädigt ist, oder verwenden Sie ein

unbeschädigtes Einsatzwerkzeug. Wenn Sie

das Einsatzwerkzeug kontrolliert und eingesetzt

haben, positionieren Sie sich und in der Nähe

befindliche Personen außerhalb der Ebene des

rotierenden Einsatzwerkzeugs und lassen Sie

das Gerät eine Minute lang mit Höchstdrehzahl

laufen. Beschädigte Einsatzwerkzeuge brechen

meist in dieser Testzeit.

• Prüfen Sie, dass die Innen- und Außenflansche

korrekt montiert sind. Befolgen Sie die

Anweisungen in der Tabelle Zubehör für

Schleif- und Schneidarbeiten.

• Prüfen Sie, dass die Scheibe oder Teller sich in

Richtung der Pfeile auf dem Zubehör und dem

Gerät dreht.

BETRIEB

Betriebsanweisungen

WARNUNG: Beachten Sie immer

die Sicherheitsanweisungen und die

geltenden Vorschriften.

WARNUNG: Um die Gefahr

schwerer Verletzungen zu mindern,

schalten Sie das Gerät aus und

trennen Sie es vom Netz, bevor

Sie Einstellungen vornehmen

oder Anbaugeräte oder Zubehör

anbringen oder entfernen. Bevor Sie

das Gerät wieder anschließen, drücken

Sie den Auslöseschalter und lassen ihn

wieder los, um sich zu vergewissern,

dass das Gerät ausgeschaltet ist.

WARNUNG:

• Vergewissern Sie sich, dass das

gesamte zu schleifende Material fest

gesichert ist.

• Sichern Sie das Werkstück mit

Einspannvorrichtungen oder einem

Schraubstock auf einer stabilen

Plattform. Das Werkstück muss sicher

eingespannt und gestützt werden,

damit es sich nicht bewegen kann und

man die Kontrolle darüber behält. Das

Bewegen des Werkstücks oder ein

Kontrollverlust stellen eine Gefahr dar

und können zu Verletzungen führen.

• Stützen Sie Platten oder große

Werkstücke ab, um das Risiko eines

Rückschlags durch eine eingeklemmte

Trennscheibe zu vermindern. Große

Werkstücke können sich unter ihrem

eigenen Gewicht durchbiegen. Das

Werkstück muss auf beiden Seiten der

Scheibe abgestützt werden, und zwar

sowohl in der Nähe des Trennschnitts

als auch an der Kante.

• Tragen Sie bei der Arbeit mit diesem

Werkzeug immer ordnungsgemäße

Arbeitshandschuhe.

• Das Getriebegehäuse wird bei der

Verwendung sehr heiß.

• Üben Sie nur einen vorsichtigen Druck

auf das Gerät aus. Üben Sie keinen

seitlichen Druck auf die Scheibe aus.

• Vermeiden Sie eine Überlastung.

Sollte sich das Elektrowerkzeug

überhitzen, so lassen Sie es einige

Minuten lang im Leerlauf laufen, damit

das Zubehör abkühlen kann. Keine

Zubehörteile berühren, bevor sie

abgekühlt sind. Die Scheiben werden

bei der Verwendung sehr heiß.

• Verwenden Sie keine separaten

Reduzierhülsen oder Adapter für das

Anpassen von Schleifscheiben mit

unpassenden Aufnahmelöchern.

• Verwenden Sie das Werkzeug nie

ohne Schutz.

• Das Werkzeug ist nicht für den Einsatz

mit einem Schleifteller konstruiert.

• Verwenden Sie das Elektrowerkzeug

nicht mit einem Ständer für

Abschneidarbeiten.

• Verwenden Sie gebundene

Schleifmitteln niemals zusammen mit

Zwischenlagen.

• Achten Sie darauf, dass die Scheibe

sich weiterdreht, nachdem das Gerät

ausgeschaltet wurde.

Richtige Haltung der Hände

(Abb. 1)

WARNUNG: Um die Gefahr schwerer

Verletzungen zu mindern, beachten Sie

IMMER die richtige Haltung der Hände,

wie dargestellt.

DEUTSCH

WARNUNG: Um die Gefahr schwerer

Verletzungen zu mindern, halten Sie das

Gerät IMMER sicher fest und seien Sie

auf eine plötzliche Reaktion gefasst.

Die richtige Haltung der Hände bedeutet, dass eine

Hand am Zusatzgriff (e) liegt, während die andere

Hand am Gerätegehäuse liegt, wie in Abbildung 1.

Ein- und Ausschalten (Abb. 1)

Der Ein-/Ausschalter ist mit einem

Entriegelungsschalter ausgestattet.

Drücken Sie zum Einschalten den

Entriegelungsschalter (b) herein und betätigen Sie

danach den Ein-/Ausschalter(a).

Lassen Sie den Entriegelungsschalter (b) los. Lassen

Sie zum Stoppen des Werkzeugs den Schalter los.

Spindelarretierung (Abb. 1)

Die Spindelarretierung (c) sorgt dafür, dass

die Spindel sich nicht dreht, wenn Scheiben

ausgewechselt werden. Verwenden Sie die

Spindelarretierung nur, wenn die Maschine

ausgeschaltet und vom Stromnetz getrennt ist und

vollständig stillsteht.

HINWEIS: Um die Gefahr einer

Gerätebeschädigung zu vermeiden,

lassen Sie die Spindelarretierung nicht

einrasten, wenn das Gerät in Betrieb ist.

Die Folge wäre eine Beschädigung der

Maschine und das angebaute Zubehör

kann möglicherweise zu Verletzungen

führen, wenn es abreißt.

Um die Arretierung einzurasten, drücken Sie den

Spindelarretierknopf und drehen die Spindel, bis sie

sich nicht mehr weiter drehen lässt.

Metallbearbeitung

Wenn Sie die Maschine zur Metallbearbeitung

verwenden, vergewissern Sie sich, dass

ein Fehlerstromschutzschalter (sog. RCD)

zwischengeschaltet ist, um Restrisiken wegen

Metallstaubs zu vermeiden.

Wenn die Stromzufuhr durch den

Fehlerstromschutzschalter abgeschaltet wird,

bringen Sie die Maschine zu einer autorisierten

DEWALT-Kundendienstwerkstatt.

WARNUNG: Unter extremen

Bedingungen kann sich bei

Metallarbeiten leitfähiger Staub im

Maschinengehäuse ansammeln.

Dadurch kann sich die Schutzisolierung

in der Maschine verschlechtern, mit der

potenziellen Gefahr eines elektrischen

Schlages.

Um das Ansammeln von Metallstaub im Innern

der Maschine zu vermeiden, empfehlen wir, die

Lüftungsschlitze täglich zu reinigen. Siehe unter

Wartung.

Verwendung von Schleifmopptellern

WARNUNG: Metallstaubbildung.

Die extensive Nutzung von

Schleifmopptellern bei der

Metallbearbeitung kann zu einer

erhöhten Gefahr eines elektrischen

Schlages führen. Um diese Gefahr zu

mindern, schalten Sie vor dem Einsatz

einen Fehlerstromschutzschalter

(sog. RCD) zwischen und reinigen

Sie die Lüftungsschlitze täglich durch

Einblasen von trockener Druckluft

in die Lüftungsschlitze gemäß den

Wartungsanweisungen.

Sägen von Metall

Bei Trennschleifarbeiten mit gebundenen

Schleifmitteln immer eine Schutzvorrichtung

vom Typ 1 verwenden.

Beim Schneiden mit mäßigem Vorschub arbeiten,

der an das zu schneidende Material angepasst ist.

Üben Sie keinen Druck auf die Trennscheibe aus

und kippen oder schwingen Sie die Maschine nicht.

Reduzieren Sie nicht die Geschwindigkeit von

auslaufenden Trennscheiben, indem Sie seitlichen

Druck aufwenden.

Die Maschine muss immer in einer gegenlaufenden

Bewegung arbeiten. Ansonsten besteht die Gefahr,

dass sie unkontrolliert aus dem Schnitt gedrückt

wird.

Beim Schneiden von Profilen und Vierkantstücken

sollte am besten mit dem kleinsten Querschnitt

begonnen werden.

Grobschleifen

Verwenden Sie zum Grobschleifen niemals

Trennscheiben.

Beim Grobschleifen werden die besten Ergebnisse

erzielt, wenn die Maschine auf einen Winkel von 30°

bis 40° eingestellt ist. Bewegen Sie die Maschine mit

mäßigem Druck hin und her. Auf diese Weise kann

das Werkstück nicht zu heiß werden, es verfärbt sich

nicht und es werden keine Nuten gebildet.

Schneiden von Stein

Die Maschine darf nur zum Trockenschneiden

verwendet werden.

Zum Schneiden von Stein sollte am besten eine

Diamanttrennscheibe verwendet werden.

DEUTSCH

Bedienen Sie das Gerät nur mit einer zusätzlichen

Staubschutzmaske.

Arbeitshinweise

Vorsicht beim Schneiden von Schlitzen in

tragenden Wänden.

Schlitze in tragenden Wänden unterliegen den

länderspezifischen Vorschriften. Diese Regelungen

sind unter allen Umständen einzuhalten.

Wenden Sie sich vor Beginn der Arbeiten an den

verantwortlichen Statiker, Architekten oder den

Bauleiter.

WARTUNG

Ihr DEWALT-Elektrowerkzeug wurde für langfristigen

Betrieb mit minimalem Wartungsaufwand konstruiert.

Ein kontinuierlicher, zufriedenstellender Betrieb hängt

von der richtigen Pflege des Gerätes und seiner

regelmäßigen Reinigung ab.

WARNUNG: Um die Gefahr

schwerer Verletzungen zu mindern,

schalten Sie das Gerät aus und

trennen Sie es vom Netz, bevor

Sie Einstellungen vornehmen

oder Anbaugeräte oder Zubehör

anbringen oder entfernen. Bevor Sie

das Gerät wieder anschließen, drücken

Sie den Auslöseschalter und lassen

ihn wieder los, um sicherzustellen,

dass das Gerät ausgeschaltet ist.

Ein unbeabsichtigtes Starten kann zu

Verletzungen führen.

Selbstabschaltened Kohlebürsten

Der Motor schaltet sich automatisch ab und zeigt

an, dass die Kohlebürsten fast abgenutzt sind

und die Maschine gewartet werden muss. Die

Kohlebürsten können nicht vom Anwender gewartet

werden. Bringen Sie das Gerät in eine autorisierte

DEWALT-Kundendienstwerkstatt.

Schmierung

Ihr Elektrogerät benötigt keine zusätzliche

Schmierung.

Reinigung

WARNUNG: Blasen Sie mit Trockenluft

immer dann Schmutz und Staub

aus dem Hauptgehäuse, wenn sich

Schmutz sichtbar in und um die

Lüftungsschlitze ansammelt. Tragen

Sie bei diesen Arbeiten zugelassenen

Augenschutz und eine zugelassene

Staubmaske.

WARNUNG: Verwenden Sie niemals

Lösungsmittel oder andere scharfe

Chemikalien für die Reinigung der nicht-

metallischen Teile des Gerätes. Diese

Chemikalien können das in diesen

Teilen verwendete Material aufweichen.

Verwenden Sie ein nur mit Wasser

und einer milden Seife befeuchtetes

Tuch. Achten Sie darauf, dass niemals

Flüssigkeiten in das Gerät eindringen.

Tauchen Sie niemals irgendein Teil des

Gerätes in eine Flüssigkeit.

Optionales Zubehör

WARNUNG: Da Zubehör, das nicht

von DEWALT angeboten wird, nicht

mit diesem Produkt geprüft worden

ist, kann die Verwendung von solchem

Zubehör an diesem Gerät gefährlich

sein. Um das Verletzungsrisiko zu

mindern, sollte mit diesem Produkt nur

von DEWALT empfohlenes Zubehör

verwendet werden.

Fragen Sie Ihren Händler nach weiteren

Informationen zu geeignetem Zubehör.

ZUBEHÖRTABELLE

Max.

[mm]

[mm] Min.

Rotation

[min.-1]

Umfangsgesch-

windigkeit

[m/s]

Länge der

Gewindebohrung

[mm]

Dbd

230 6

22,23

6 500 80 -

180 8

22,23

8 500 80 -

D230 - - 6 500 80 -

180 - - 8 500 80 -

b100 30 M14 8 500 45 23,0

230 15 M14 6 500 80 23,0

180 15 M14 8 500 80 23,0

DEUTSCH

Umweltschutz

Abfalltrennung. Dieses Produkt darf nicht

mit normalem Haushaltsabfall entsorgt

werden.

Wenn Sie eines Tages feststellen, dass Ihr DEWALT-

Produkt ersetzt werden muss oder Sie es nicht mehr

benötigen, entsorgen Sie es nicht mit dem normalen

Haushaltsabfall. Führen Sie dieses Produkt der

Abfalltrennung zu.

Die separate Entsorgung von

Gebrauchtprodukten und Verpackungen

ermöglicht das Recycling und die

Wiederverwendung der Stoffe. Die

Wiederverwendung von Recyclingstoffen

hilft, Umweltverschmutzung zu

vermeiden und mindert die Nachfrage

nach Rohstoffen.

Lokale Vorschriften regeln möglicherweise die

getrennte Entsorgung von Elektroprodukten und

Haushaltsabfall an kommunalen Entsorgungsstellen

oder beim Einzelhändler, wenn Sie ein neues

Produkt kaufen.

DEWALT stellt Möglichkeiten für die Sammlung und

das Recycling von DEWALT-Produkten nach Ablauf

des Nutzungszeitraums zur Verfügung. Um diesen

Service zu nutzen, bringen Sie bitte Ihr Produkt zu

einer beliebigen autorisierten Kundendienstwerkstatt,

die es in unserem Auftrag sammeln.

Die nächstgelegene autorisierte Kundendienststelle

erfahren Sie bei Ihrem örtlichen DEWALT-

Geschäftsstelle unter der in dieser Betriebsanleitung

angegebenen Adresse. Alternativ erhalten

Sie eine Liste der autorisierten DEWALT-

Kundendienstwerkstätten und vollständige

Informationen über unseren Kundendienst im

Internet unter: www.2helpU.com.

DEUTSCH

GARANTIE

DEWALT vertraut auf die Qualität

seiner Produkte und bietet daher den

professionellen Anwendern des Produktes

eine herausragende Garantie. Diese

Garantieerklärung gilt als Ergänzung

und unbeschadet Ihrer Rechte aus dem

Vertrag als professioneller Anwender oder

Ihrer gesetzlichen Ansprüche als privater,

nichtprofessioneller Anwender. Diese

Garantie gilt innerhalb der Staatsgebiete der

Mitgliedsstaaten der Europäischen Union

und der Europäischen Freihandelszone.

• 30 TAGE ZUFRIEDENHEITSGARANTIE

OHNE RISIKO •

Wenn Sie mit der Leistung Ihres DEWALT-

Gerätes nicht vollständig zufrieden sind,

geben Sie es einfach innerhalb von

30 Tagen komplett im Originallieferumfang,

so wie gekauft, an den Händler zurück,

um eine vollständige Erstattung oder ein

Austauschgerät zu erhalten. Das Produkt

darf normalem Verschleiß ausgesetzt sein.

Der Kaufbeleg ist vorzulegen.

• EIN JAHR KOSTENLOSE INSPEKTION •

Innerhalb der ersten 12 Monate nach dem

Kauf, wird einmalig eine Wartungsinspektion

für Ihre DEWALT-Maschine ausgeführt.

Diese Arbeiten werden kostenlos von einem

autorisierten DEWALT-Service-Partner

ausgeführt. Der Kaufbeleg muss vorgelegt

werden. Gilt einschließlich Arbeitskosten. Gilt

nicht für Zubehör und Ersatzteile, sofern es

sich nicht um einen Garantiefall handelt.

• EIN JAHR VOLLSTÄNDIGE GARANTIE •

Wenn Ihr DEWALT-Produkt wegen Material-

oder Produktionsmängeln innerhalb von

12 Monaten ab Kauf einen Fehler aufweist,

garantiert DEWALT den kostenlosen

Austausch aller fehlerhaften Teile oder, nach

unserer Wahl, die kostenlose Wandlung des

Gerätes unter den folgenden Bedingungen:

• Das Produkt wurde nicht unsachgemäß

behandelt;

• Das Produkt war normalem Verschleiß

ausgesetzt;

• Es wurden keine Reparaturversuche

durch nicht autorisierte Personen

vorgenommen;

• Der Kaufbeleg wird vorgelegt;

• Das Produkt wird vollständig im

Originallieferumfang zurückgegeben.

Um einen Garantieanspruch anmelden zu

können, wenden Sie sich an einen DEWALT-

Service-Partner in Ihrer Nähe, dessen

Adresse Sie im DEWALT-Katalog finden,

oder Sie wenden sich an die DEWALT-

Niederlassung, die in dieser Anleitung

angegeben ist. Eine Liste der autorisierten

DEWALT-Kundendienstwerkstätten und

vollständige Informationen über unseren

Kundendienst finden Sie im Internet unter:

www.2helpU.com.

DEUTSCH

ÜBERSICHT ÜBER SCHLEIFZUBEHÖR

Schutztyp Zubehör Beschreibung Schleifscheibe passend

TYP-27-SCHUTZ

Schleifscheibe mit

vertiefter Mitte

TYP-27-Schutz

Aufnahmeflansch

Typ-27-Scheibe mit

vertiefter Mitte

Gewindespannmutter

Schleifmoppteller

Drahtscheiben

Drahtscheiben mit

Gewindemutter

TYP-27-Schutz

Drahtscheibe

Drahttopf mit

Gewindemutter

TYP-27-Schutz

Drahtbürste

Polierteller/

Sandpapier

TYP-27-Schutz

Polierteller aus Gummi

Sandschleifteller

Gewindespannmutter

DEUTSCH

ÜBERSICHT ÜBER SCHLEIFZUBEHÖR (Forts.)

Schutztyp Zubehör Beschreibung Schleifscheibe passend

TYP-1-SCHUTZ

Mauerwerk

Schleifscheibe,

gebunden

TYP-1-Schutz

Aufnahmeflansch

Trennscheibe

Gewindespannmutter

Metall-

Trennscheibe,

gebunden

TYP-1-SCHUTZ

ODER

TYP-27-SCHUTZ

Diamant-

Trennscheibe

ENGLISH

ANGLE GRINDERS D28410, D28411, D28413, D28414,

D28421, D28422, D28423, D28432C, D28750

Congratulations!

You have chosen a DEWALT tool. Years of experience, thorough product development and innovation make

DEWALT one of the most reliable partners for professional power tool users.

Technical Data

D28410 D28411 D28413 D28414 D28421

Voltage V 230 230 230 230 230

U.K. & Ireland only V 230/115 230/115

Type 3 3/4 5 5/6 3

Power input W 2,100 2,100 2,200 2,200 2,300

No-load/rated speed min-1 8,500 6,500 8,500 6,500 6,500

Wheel diameter mm 180 230 180 230 230

Spindle diameter M14 M14 M14 M14 M14

Spindle length mm 21.5 21.5 21.5 21.5 21.5

Weight kg

4,7

5,3

* weight includes side handle and guard

D28422 D28423 D28432C D28750

Voltage V 230 230 230 230

U.K. & Ireland only V 230/115 230/115

Type 3 3 3 3/4

Power input W 2,400 2,400 2,600 2,400

No-load/rated speed min-1 8,500 6,500 6,500 5,000

Wheel diameter mm 180 230 230 230

Spindle diameter M14 M14 M14 M14

Spindle length mm 21.5 21.5 21.5 21.5

Weight kg

5,3

* weight includes side handle and guard

D28410 D28411 D28413 D28414 D28421

LPA (sound pressure) dB(A) 96 98 96 98 94

KPA

(sound pressure

uncertainty) dB(A) 3.0 3.0 3.0 3.0 3.0

LWA (sound power) dB(A) 102 103 102 103 101

KWA

(sound power

uncertainty) dB(A) 3.2 4.5 3.2 4.5 3.0

D28422 D28423 D28432C D28750

LPA (sound pressure) dB(A) 96 94 94 95

KPA

sound pressure

uncertainty) dB(A) 3.0 3.0 3.0 3.0

LWA (sound power) dB(A) 102 101 101 101

KWA

(sound power

uncertainty) dB(A) 3.5 3.0 3.0 3.0

ENGLISH

D28410 D28411 D28413 D28414 D28421

Vibration total values (triax vector sum) determined according to EN 60745:

Vibration emission value a

surface grinding

h,AG

m/s²

4.9 4.9 4.9 5.2 5.1

Uncertainty K = m/s²

1.5 1.5 1.5 1.5 1.5

Vibration emission value a

disc sanding

h,DS

m/s²

2.3 – 2.2 – –

Uncertainty K = m/s²

1.5 – 1.5 – –

D28422 D28423 D28432C D28750

Vibration total values (triax vector sum) determined according to EN 60745:

Vibration emission value a

surface grinding

h,AG

m/s²

4.6 5.1 5.1 4.5

Uncertainty K = m/s²

1.5 1.5 1.5 1.5

Vibration emission value a

disc sanding

h,DS

m/s²

1.6 – – –

Uncertainty K = m/s²

1.5 – – –

The vibration emission level given in this information

sheet has been measured in accordance with a

standardised test given in EN 60745 and may be

used to compare one tool with another. It may be

used for a preliminary assessment of exposure.

WARNING: The declared vibration

emission level represents the main

applications of the tool. However if the

tool is used for different applications,

with different accessories or poorly

maintained, the vibration emission may

differ. This may significantly increase the

exposure level over the total working

period.

An estimation of the level of exposure to

vibration should also take into account

the times when the tool is switched off

or when it is running but not actually

doing the job. This may significantly

reduce the exposure level over the total

working period.

Identify additional safety measures to

protect the operator from the effects of

vibration such as: maintain the tool and

the accessories, keep the hands warm,

organisation of work patterns.

Fuses

Europe 230 V tools 10 Amperes, mains

U.K. & Ireland 230 V tools 13 Amperes, in plugs

U.K. & Ireland 115 V tools 16 Amperes, in plugs

Deﬁ nitions: Safety Guidelines

The definitions below describe the level of severity

for each signal word. Please read the manual and

pay attention to these symbols.

DANGER: Indicates an imminently

hazardous situation which, if not avoided,

will result in death or serious injury.

WARNING: Indicates a potentially

hazardous situation which, if not

avoided, could result in death or

serious injury.

CAUTION: Indicates a potentially

hazardous situation which, if not

avoided, may result in minor or

moderate injury.

NOTICE: Indicates a practice not

related to personal injury which, if

not avoided, may result in property

damage.

Denotes risk of electric shock.

Denotes risk of fire.

ENGLISH

EC-Declaration of Conformity

MACHINERY DIRECTIVE

D28410, D28411, D28413, D28414, D28421, D28422,

D28423, D28432C, D28750

DEWALT declares that these products described

under Technical Data are in compliance with:

2006/42/EC, EN 60745-1, EN 60745-2-3.

These products also comply with Directive

2004/108/EC and 2011/65/EU. For more

information, please contact DEWALT at the following

address or refer to the back of the manual.

The undersigned is responsible for compilation of the

technical file and makes this declaration on behalf of

DEWALT.

Horst Grossmann

Vice President Engineering and Product

Development

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Germany

01.03.2012

WARNING: To reduce the risk of injury,

read the instruction manual.

General Power Tool Safety Warnings

WARNING! Read all safety warnings

and all instructions. Failure to follow

the warnings and instructions may result

in electric shock, fire and/or serious

injury.

SAVE ALL WARNINGS AND INSTRUCTIONS

FOR FUTURE REFERENCE

The term “power tool” in the warnings refers to your

mains-operated (corded) power tool or battery-

operated (cordless) power tool.

1) WORK AREA SAFETY

a) Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power

tools create sparks which may ignite the dust

or fumes.

c) Keep children and bystanders away while

operating a power tool. Distractions can

cause you to lose control.

2) ELECTRICAL SAFETY

a) Power tool plugs must match the outlet.

Never modify the plug in any way. Do

not use any adapter plugs with earthed

(grounded) power tools. Unmodified plugs

and matching outlets will reduce risk of

electric shock.

b) Avoid body contact with earthed or

grounded surfaces such as pipes,

radiators, ranges and refrigerators. There

is an increased risk of electric shock if your

body is earthed or grounded.

c) Do not expose power tools to rain or wet

conditions. Water entering a power tool will

increase the risk of electric shock.

d) Do not abuse the cord. Never use the

cord for carrying, pulling or unplugging

the power tool. Keep cord away from

heat, oil, sharp edges or moving parts.

Damaged or entangled cords increase the

risk of electric shock.

e) When operating a power tool outdoors,

use an extension cord suitable for outdoor

use. Use of a cord suitable for outdoor use

reduces the risk of electric shock.

f) If operating a power tool in a damp

location is unavoidable, use a residual

current device (RCD) protected supply.

Use of an RCD reduces the risk of electric

shock.

3) PERSONAL SAFETY

a) Stay alert, watch what you are doing and

use common sense when operating a

power tool. Do not use a power tool while

you are tired or under the influence of

drugs, alcohol or medication. A moment of

inattention while operating power tools may

result in serious personal injury.

b) Use personal protective equipment.

Always wear eye protection. Protective

equipment such as dust mask, non-skid

safety shoes, hard hat, or hearing protection

used for appropriate conditions will reduce

personal injuries.

c) Prevent unintentional starting. Ensure

the switch is in the off position before

connecting to power source and/or

battery pack, picking up or carrying the

tool. Carrying power tools with your finger

on the switch or energising power tools that

have the switch on invites accidents.

ENGLISH

d) Remove any adjusting key or wrench

before turning the power tool on. A

wrench or a key left attached to a rotating

part of the power tool may result in personal

injury.

e) Do not overreach. Keep proper

footing and balance at all times. This

enables better control of the power tool in

unexpected situations.

f) Dress properly. Do not wear loose

clothing or jewellery. Keep your hair,

clothing and gloves away from moving

parts. Loose clothes, jewellery or long hair

can be caught in moving parts.

g) If devices are provided for the connection

of dust extraction and collection facilities,

ensure these are connected and properly

used. Use of dust collection can reduce

dust-related hazards.

4) POWER TOOL USE AND CARE

a) Do not force the power tool. Use the

correct power tool for your application.

The correct power tool will do the job

better and safer at the rate for which it

was designed.

b) Do not use the power tool if the switch

does not turn it on and off. Any power

tool that cannot be controlled with the switch

is dangerous and must be repaired.

c) Disconnect the plug from the power

source and/or the battery pack from

the power tool before making any

adjustments, changing accessories, or

storing power tools. Such preventive safety

measures reduce the risk of starting the

power tool accidentally.

d) Store idle power tools out of the reach

of children and do not allow persons

unfamiliar with the power tool or these

instructions to operate the power tool.

Power tools are dangerous in the hands of

untrained users.

e) Maintain power tools. Check for

misalignment or binding of moving parts,

breakage of parts and any other condition

that may affect the power tool’s operation.

If damaged, have the power tool repaired

before use. Many accidents are caused by

poorly maintained power tools.

f) Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp

cutting edges are less likely to bind and are

easier to control.

g) Use the power tool, accessories and

tool bits etc., in accordance with these

instructions taking into account the

working conditions and the work to

be performed. Use of the power tool for

operations different from those intended

could result in a hazardous situation.

5) SERVICE

a) Have your power tool serviced by a

qualified repair person using only identical

replacement parts. This will ensure that the

safety of the power tool is maintained.

ADDITIONAL SPECIFIC SAFETY RULES

Safety Instructions for All Operations

a) This power tool is intended to function as

a grinder, sander (D28410, D28413 and

D28422 only), wire brush or cut-off tool.

Read all safety warnings, instructions,

illustrations and specifications provided with

this power tool. Failure to follow all instructions

listed below may result in electric shock, fire

and/or serious injury.

b) Operations such as polishing are not

recommended to be performed with this

power tool. Operations such as sanding are

not recommended to be performed with

this power tool (D28411, D28414, D28421,

D28423, D28432C and D28750). Operations

for which the power tool was not designed may

create a hazard and cause personal injury.

c) Do not use accessories which are not

specifically designed and recommended

by the tool manufacturer. Just because the

accessory can be attached to your power tool,

it does not assure safe operation.

d) The rated speed of the accessory must be at

least equal to the maximum speed marked

on the power tool. Accessories running faster

than their rated speed can break and fly apart.

e) The outside diameter and the thickness of

your accessory must be within the capacity

rating of your power tool. Incorrectly sized

accessories can not be adequately guarded or

controlled.

f) The arbour size of wheels, flanges, backing

pads or any other accessory must properly

fit the spindle of the power tool. Accessories

with arbour holes that do not match the

mounting hardware of the power tool will run

out of balance, vibrate excessively and may

cause loss of control.

g) Do not use a damaged accessory. Before

each use inspect the accessory such as

abrasive wheel for chips and cracks, backing

pad for cracks, tear or excess wear, wire

ENGLISH

brush for loose or cracked wires. If power

tool or accessory is dropped, inspect for

damage or install an undamaged accessory.

After inspecting and installing an accessory,

position yourself and bystanders away from

the plane of the rotating accessory and run

the power tool at maximum no-load speed

for one minute. Damaged accessories will

normally break apart during this test time.

h) Wear personal protective equipment.

Depending on application, use face

shield, safety goggles or safety glasses.

As appropriate, wear dust mask, hearing

protectors, gloves and workshop apron

capable of stopping small abrasive or

workpiece fragments. The eye protection must

be capable of stopping flying debris generated

by various operations. The dust mask or

respirator must be capable of filtrating particles

generated by your operation. Prolonged

exposure to high intensity noise may cause

hearing loss.

i) Keep bystanders a safe distance away from

work area. Anyone entering the work area

must wear personal protective equipment.

Fragments of workpiece or of a broken

accessory may fly away and cause injury

beyond immediate area of operation.

j) Hold power tool by insulated gripping

surfaces only, when performing an operation

where the cutting accessory may contact

hidden wiring or its own cord. Cutting

accessory contacting a “live” wire may make

exposed metal parts of the power tool “live” and

could give the operator an electric shock.

k) Position the cord clear of the spinning

accessory. If you lose control, the cord may be

cut or snagged and your hand or arm may be

pulled into the spinning accessory.

l) Never lay the power tool down until the

accessory has come to a complete stop. The

spinning accessory may grab the surface and

pull the power tool out of your control.

m) Do not run the power tool while carrying it at

your side. Accidental contact with the spinning

accessory could snag your clothing, pulling the

accessory into your body.

n) Regularly clean the power tool’s air vents.

The motor’s fan will draw the dust inside

the housing and excessive accumulation of

powdered metal may cause electrical hazards.

o) Do not operate the power tool near

flammable materials. Sparks could ignite these

materials.

p) Do not use accessories that require liquid

coolants. Using water or other liquid coolants

may result in electrocution or shock.

FURTHER SAFETY INSTRUCTIONS

FOR ALL OPERATIONS

Causes and Operator Prevention

of Kickback

Kickback is a sudden reaction to a pinched or

snagged rotating wheel, backing pad, brush or

any other accessory. Pinching or snagging causes

rapid stalling of the rotating accessory which in turn

causes the uncontrolled power tool to be forced in

the direction opposite of the accessory’s rotation at

the point of the binding.

For example, if an abrasive wheel is snagged or

pinched by the workpiece, the edge of the wheel

that is entering into the pinch point can dig into the

surface of the material causing the wheel to climb

out or kick out. The wheel may either jump toward

or away from the operator, depending on direction

of the wheel’s movement at the point of pinching.

Abrasive wheels may also break under these

conditions.

Kickback is the result of tool misuse and/or incorrect

operating procedures or conditions and can be

avoided by taking proper precautions as given

below:

a) Maintain a firm grip on the power tool and

position your body and arm to allow you to

resist kickback forces. Always use auxiliary

handle, if provided, for maximum control

over kickback or torque reaction during start

up. The operator can control torque reaction or

kickback forces, if proper precautions are taken.

b) Never place your hand near the rotating

accessory. Accessory may kickback over your

hand.

c) Do not position your body in the area where

power tool will move if kickback occurs.

Kickback will propel the tool in direction

opposite to the wheel’s movement at the point

of snagging.

d) Use special care when working corners,

sharp edges etc. Avoid bouncing and

snagging the accessory. Corners, sharp

edges or bouncing have a tendency to snag the

rotating accessory and cause loss of control or

kickback.

e) Do not attach a saw chain woodcarving

blade or toothed saw blade. Such blades

create frequent kickback and loss of control.

ENGLISH

Safety Warnings Speciﬁ c for

Grinding and Abrasive Cutting-Off

Operations

a) Use only wheel types that are recommended

for your power tool and the specific guard

designed for the selected wheel. Wheels for

which the power tool was not designed cannot

be adequately guarded and are unsafe.

b) The guard must be securely attached to the

power tool and positioned for maximum

safety, so the least amount of wheel is

exposed towards the operator. The guard

helps to protect the operator from broken wheel

fragments and accidental contact with wheel

and sparks that could ignite clothing.

c) Wheels must be used only for recommended

applications. For example: do not grind with

the side of cut-off wheel. Abrasive cut-off

wheels are intended for peripheral grinding, side

forces applied to these wheels may cause them

to shatter.

d) Always use undamaged wheel flanges

that are of correct size and shape for your

selected wheel. Proper wheel flanges support

the wheel thus reducing the possibility of wheel

breakage. Flanges for cut-off wheels may be

different from grinding wheel flanges.

e) Do not use worn down wheels from larger

power tools. Wheel intended for larger power

tool is not suitable for the higher speed of a

smaller tool and may burst.

Additional Safety Warnings Speciﬁ c

for Abrasive Cutting-Off Operations

a) Do not “jam” the cut-off wheel or apply

excessive pressure. Do not attempt to make

an excessive depth of cut. Overstressing the

wheel increases the loading and susceptibility to

twisting or binding of the wheel in the cut and

the possibility of kickback or wheel breakage.

b) Do not position your body in line with and

behind the rotating wheel. When the wheel,

at the point of operations, is moving away from

your body, the possible kickback may propel the

spinning wheel and the power tool directly at

you.

c) When wheel is binding or when interrupting

a cut for any reason, switch off the power

tool and hold the power tool motionless

until the wheel comes to a complete stop.

Never attempt to remove the cut-off wheel

from the cut while the wheel is in motion

otherwise kickback may occur. Investigate

and take corrective action to eliminate the cause

of wheel binding.

d) Do not restart the cutting operation in the

workpiece. Let the wheel reach full speed

and carefully re-enter the cut. The wheel may

bind, walk up or kickback if the power tool is

restarted in the workpiece.

e) Support panels or any oversized workpiece

to minimize the risk of wheel pinching and

kickback. Large workpieces tend to sag under

their own weight. Supports must be placed

under the workpiece near the line of cut and

near the edge of the workpiece on both sides of

the wheel.

f) Use extra caution when making a “pocket

cut” into existing walls or other blind areas.

The protruding wheel may cut gas or water

pipes, electrical wiring or objects that can cause

kickback.

Safety Warnings Speciﬁ c for Sanding

Operations

(D28410, D28413, D28422 only)

a) Do not use excessively oversized sanding

disc paper. Follow manufacturer's

recommendations, when selecting sanding

paper. Larger sanding paper extending beyond

the sanding pad presents a laceration hazard

and may cause snagging, tearing of the disc

or kickback.

Safety Warnings Speciﬁ c for Wire

Brushing Operations

a) Be aware that wire bristles are thrown by

the brush even during ordinary operation.

Do not overstress the wires by applying

excessive load to the brush. The wire bristles

can easily penetrate light clothing and/or skin.

b) If the use of a guard is recommended for

wire brushing, do not allow any interference

of the wire wheel or brush with the guard.

Wire wheel or brush may expand in diameter

due to work and centrifugal forces.

Additional Safety Information

• Threaded mounting of accessories must match

the grinder spindle thread. For accessories

mounted by flanges, the arbor hole of the

accessory must fit the locating diameter of

the flange. Accessories that do not match the

mounting hardware of the power tool will run

out of balance, vibrate excessively and may

cause loss of control.

ENGLISH

• The grinding surface of the centre depressed

wheels must be mounted below the plane of

the guard lip. An improperly mounted wheel

that projects through the plane of the guard lip

cannot be adequately protected.

Residual Risks

In spite of the application of the relevant safety

regulations and the implementation of safety

devices, certain residual risks cannot be avoided.

These are:

– Impairment of hearing.

– Risk of personal injury due flying particles.

– Risk of burns due to accessories becoming hot

during operation.

– Risk of personal injury due to prolonged use.

– Risk of dust from hazardous substances.

Markings on Tool

The following pictograms are shown on the tool:

Read instruction manual before use.

Wear ear protection.

Wear eye protection.

DATE CODE POSITION (FIG. 1)

The Date Code (t), which also includes the year of

manufacture, is printed into the housing.

Example: 2013 XX XX

Year of Manufacture

Package Contents

The package contains:

1 Angle grinder

1 Guard

1 Side handle

1 Flange set

1 Two-pin spanner

1 Instruction manual

1 Exploded drawing

• Check for damage to the tool, parts or

accessories which may have occurred during

transport.

• Take the time to thoroughly read and

understand this manual prior to operation.

Description (ﬁ g. 1)

WARNING: Never modify the power

tool or any part of it. Damage or

personal injury could result.

a. On/off switch

b. Unlocking switch

c. Spindle lock

d. Guard

e. Side handle

INTENDED USE

The D28410, D28413 and D28422 heavy duty

angle grinders have been designed for professional

grinding, cutting, wire-brush and sanding

application.

The D28411, D28414, D28421, D28423, D28432C

and D28750 heavy duty angle grinders have been

designed for professional grinding, cutting and wire-

brush application.

DO NOT use grinding wheels other than centre

depressed wheels and flap-disk.

DO NOT use under wet conditions or in presence of

flammable liquids or gases.

These heavy-duty angle grinders are professional

power tools.

DO NOT let children come into contact with the

tool. Supervision is required when inexperienced

operators use this tool.

• This product is not intended for use by persons

(including children) suffering from diminished

physical, sensory or mental abilities; lack of

experience, knowledge or skills unless they are

supervised by a person responsible for their

safety. Children should never be left alone with

this product.

Soft Start Feature

D28413, D28414, D28422, D28423, D28432C, D28750

The soft start feature allows a slow speed build-up

to avoid an initial jerk when starting. This feature is

particularly useful when working in confined spaces.

Electrical Safety

The electric motor has been designed for one

voltage only. Always check that the power supply

corresponds to the voltage on the rating plate.

ENGLISH

Your DEWALT tool is double insulated in

accordance with EN 60745; therefore no

earth wire is required.

WARNING: 115 V units have to

be operated via a fail-safe isolating

transformer with an earth screen

between the primary and secondary

winding.

If the supply cord is damaged, it must be replaced

by a specially prepared cord available through the

DEWALT service organization.

Mains Plug Replacement

(U.K. & Ireland Only)

If a new mains plug needs to be fitted:

• Safely dispose of the old plug.

• Connect the brown lead to the live terminal in

the plug.

• Connect the blue lead to the neutral terminal.

WARNING: No connection is to be

made to the earth terminal.

Follow the fitting instructions supplied with good

quality plugs. Recommended fuse: 13 A.

Using an Extension Cable

If an extension cable is required, use an approved

3–core extension cable suitable for the power input

of this tool (see Technical Data).The minimum

conductor size is 1.5 mm2; the maximum length

is 30 m.

When using a cable reel, always unwind the cable

completely.

ASSEMBLY AND ADJUSTMENTS

WARNING: To reduce the risk

of serious personal injury, turn

tool off and disconnect tool from

power source before making any

adjustments or removing/installing

attachments or accessories. Before

reconnecting the tool, depress and

release the trigger switch to ensure that

the tool is off. An accidental start-up can

cause injury.

Attaching Side Handle (ﬁ g. 6, 7)

WARNING: Before using the tool,

check that the handle is tightened

securely.

WARNING: The side handle should

always be used to maintain control of

the tool at all times.

For grinding, screw the side handle (e) tightly into

one of the holes (o) on either side of the gear case

(fig. 6).

For cutting, screw the side handle (e) tightly into the

top hole (p) or into one of the holes (q) on either side

of the gear case (fig. 7).

Rotating the Main Handle (ﬁ g. 8, 9)

D28423, D28432C, D28750

The rotary handle facilitates a more comfortable

handling in cutting applications with the side handle

mounted in the top hole.

The rotary handle has locations at 30°, 60° and 90°

both left and right.

1. Pull the spring-loaded tab (r) to unlock the rotary

mechanism (fig. 8). Hold the tab in the pulled-

out position.

2. Rotate the handle (s) into the desired position

(fig. 9).

3. Release the tab and lock it in position.

4. Check that the rotary mechanism is locked.

WARNING: Do not use the tool unless

rotary handle is in the locked position.

Mounting and Removing the Guard

(ﬁ g. 2)

WARNING: To reduce the risk

of serious personal injury, turn

tool off and disconnect tool from

power source before making any

adjustments or removing/installing

attachments or accessories. Before

reconnecting the tool, depress and

release the trigger switch to ensure that

the tool is off. An accidental start-up can

cause injury.

CAUTION: Guards must be used with

this grinder.

When using the D28410, D28411, D28413,

D28414, D28421, D28422, D28423, D28432C or

the D28750 grinder with a bonded abrasive wheel

for cutting metal or masonry a Type 1 guard MUST

be used. Type 1 guards are available at extra cost

from DEWALT distributors.

NOTE: Please refer to the Grinding and Cutting

Accessory Chart at the end of this section to

show other accessories that can be used with these

grinders.

ENGLISH

1. Place the angle grinder on a table, spindle up.

2. Release the clamping lock (f) and hold the guard

(d) over the tool as shown.

3. Align the lugs (g) with the notches (h).

4. Press the guard down and rotate it to the

required posiiton.

5. If required, increase the clamping force by

tightening the screw (i).

6. Tighten the clamping lock.

To remove the guard, release the clamping lock.

CAUTION: If the guard cannot be

tightened by the adjusting screw, do

not use the tool. To reduce the risk of

personal injury, take the tool and guard

to a service centre to repair or replace

the guard.

Fitting and Removing a Grinding or

Cutting Disc (ﬁ g. 3–5)

WARNING: Do not use a damaged

disc.

1. Place the tool on a table, guard up.

2. Fit the backing flange (j) correctly onto the

spindle (k) (fig. 3).

3. Place the disc (l) on the backing flange (j) (fig. 4).

When fitting a disc with a raised centre, make

sure that the raised centre (m) is facing the

backing flange (j).

4. Screw the threaded clamp nut (n) onto the

spindle (k) (fig. 5):

a. The ring on the threaded clamp nut (n) must

face towards the disc when fitting a grinding

disc (fig. 5A);

b. The ring on the threaded clamp nut (n) must

face away from the disc when fitting a cutting

disc (fig. 5B).

5. Press the spindle lock button (c) and rotate the

spindle (k) until it locks in position (fig. 4).

6. Tighten the threaded clamp nut (n) with the two-

pin spanner supplied.

7. Release the spindle lock.

8. To remove the disc, loosen the threaded clamp

nut (n) with the two-pin spanner.

Fitting and Removing a

Backing Pad/Sanding Sheet

(ﬁ g. 1, 5)

1. Place the tool on a table, guard up.

2. Remove the backing flange (j).

3. Place the rubber backing pad correctly onto the

spindle (k).

4. Place the sanding sheet on the rubber backing

pad.

5. Screw the threaded clamp nut (n) onto the

spindle. The ring on the threaded clamp nut (n)

must face towards the rubber backing pad.

6. Press the spindle lock button (c) and rotate the

spindle (k) until it locks in position.

7. Tighten the threaded clamp nut (n) with the two-

pin spanner.

8. Release the spindle lock

9. To remove the rubber backing pad, loosen the

threaded clamp nut (n) wih the two-pin spanner.

Fitting a Wire Cup Brush

Screw the wire cup brush directly onto the spindle

without the use of the spacer and threaded flange.

Prior to Operation

• Install the guard and appropriate disc or wheel.

Do not use excessively worn discs or wheels.

• Do not use a damaged accessory. Before each

use inspect the accessory such as abrasive

wheels for chips and cracks, backing pad for

cracks, tear or excess wear, wire brush for loose

or cracked wires. If power tool or accessory

is dropped, inspect for damage or install an

undamaged accessory. After inspecting and

installing an accessory, position yourself and

bystanders away from the plane of the rotating

accessory and run the power tool at maximum

no-load speed for one minute. Damaged

accessories will normally break apart during this

test time.

• Be sure the inner and outer flange are mounted

correctly. Follow the instructions given in the

Grinding and Cutting Accessory Chart.

• Make sure the disc or wheel rotates in the

direction of the arrows on the accessory and

the tool.

ENGLISH

OPERATION

Instructions for Use

WARNING: Always observe the safety

instructions and applicable regulations.

WARNING: To reduce the risk

of serious personal injury, turn

tool off and disconnect tool from

power source before making any

adjustments or removing/installing

attachments or accessories. Before

reconnecting the tool, depress and

release the trigger switch to ensure that

the tool is off.

WARNING:

• Ensure all materials to be ground or

cut are secured in place.

• Use clamps or a vice to hold

and support the workpiece to a

stable platform. It is important to

clamp and support the workpiece

securely to prevent the movement

of the workpiece and loss of control.

Movement of the workpiece or loss

of control may create a hazard and

cause personal injury.

• Support panels or any oversized

workpiece to minimize the risk of

wheel pinching and kickback. Large

workpieces tend to sag under their

own weight. Supports must be

placed under the workpiece near the

line of cut and near the edge of the

workpiece on both sides of the wheel.

• Always wear regular working gloves

while operating this tool.

• The gear case becomes very hot

during use.

• Apply only a gentle pressure to the

tool. Do not exert side pressure on the

disc.

• Avoid overloading. Should the tool

become hot, let it run a few minutes

under no load condition to cool the

accessory. Do not touch accessories

before they have cooled. The discs

become very hot during use.

• Do not use separate reducing

bushings or adapters to adapt large

hole abrasive wheels.

• Never use the tool without the guard

in place.

• The tool is not designed to be used

with a grinding cup.

• Do not use the power tool with a cut-

off stand.

• Never use blotters together with

bonded abrasive products.

• Be aware, the wheel continues to

rotate after the tools is switched off.

Proper Hand Position (ﬁ g. 1)

WARNING: To reduce the risk of

serious personal injury, ALWAYS use

proper hand position as shown.

WARNING: To reduce the risk of

serious personal injury, ALWAYS hold

securely in anticipation of a sudden

reaction.

Proper hand position requires one hand on the side

handle (e), with the other hand on the body of the

tool, as shown in figure 1.

Switching On and Off (ﬁ g. 1)

The on/off switch is equipped with an unlocking

switch.

To run the tool, depress the unlocking switch (b) and

subsequently operate the on/off switch (a).

Release the unlocking switch (b).To stop the tool,

release the switch.

Spindle Lock (ﬁ g. 1)

The spindle lock (c) is provided to prevent the

spindle from rotating when installing or removing

wheels. Operate the spindle lock only when the tool

is turned off, unplugged from the power supply, and

has come to a complete stop.

NOTICE: To reduce the risk of damage

to the tool, do not engage the spindle

lock while the tool is operating. Damage

to the tool will result and attached

accessory may spin off possibly

resulting in injury.

To engage the lock, depress the spindle lock button

and rotate the spindle until you are unable to rotate

the spindle further.

Metal Applications

When using the tool in metal applications, make

sure that a residual current device (RCD) has been

inserted to avoid residual risks caused by metal

swarf.

ENGLISH

If the power supply is shut off by the RCD, take the

tool to authorised DEWALT repair agent.

WARNING: In extreme working

conditions, conductive dust can

accumulate inside the machine housing

when working with metal. This can result

in the protective insulation inthe machine

becoming degraded with a potential risk

of an electrical shock.

To avoid build-up of metal swarf inside the machine,

we recommend to clear the ventilation slots on a

daily basis. Refer to Maintenance.

Using Flap Discs

WARNING: Metal dust build-up.

Extensive use of flap discs in metal

applications can result in the increased

potential for electric shock. To reduce

this risk, insert an RCD before use

and clean the ventilation slots daily by

blowing dry compressed air into the

ventilation slots inaccordance with the

below maintenance instructions.

Cutting Metal

For cutting with bonded abrasives, always use

the guard type 1.

When cutting, work with moderate feed, adapted to

the material being cut. Do not exert pressure onto

the cutting disc, tilt or oscillate the machine.

Do not reduce the speed of running down cutting

discs by applying sideward pressure.

The machine must always work in an upgrinding

motion. Otherwise, the danger exists of it being

pushed uncontrolled out of the cut.

When cutting profiles and square bar, it is best to

start at the smallest cross section.

Rough Grinding

Never use a cutting disc for roughing.

The best roughing results are achieved when setting

the machine at an angle of 30° to 40° . Move the

machine back and forth with moderate pressure. In

this manner, the workpiece will not become too hot,

does not discolour and no grooves are formed.

Cutting Stone

The machine shall be used only for dry cutting.

For cutting stone, it is best to use a diamond cutting

disc.

Operate the machine only with additional dust

protection mask.

Working Advice

Exercise caution when cutting slots in

structural walls.

Slots in structural walls are subject to the country-

specific regulations. These regulations are to be

observed under all circumstances.

Before beginning work, consult the responsible

structural engineer, architect or the construction

supervisor.

MAINTENANCE

Your DEWALT power tool has been designed to

operate over a long period of time with a minimum

of maintenance. Continuous satisfactory operation

depends upon proper tool care and regular cleaning.

WARNING: To reduce the risk

of serious personal injury, turn

tool off and disconnect tool from

power source before making any

adjustments or removing/installing

attachments or accessories. Before

reconnecting the tool, depress and

release the trigger switch to ensure that

the tool is off. An accidental start-up can

cause injury.

Pop-off Brushes

The motor will be automatically shut off indicating

that the carbon brushes are nearly worn out and

that the tool needs servicing. The carbon brushes

are not user-serviceable. Take the tool to an

authorised DEWALT repair agent.

Lubrication

Your power tool requires no additional lubrication.

Cleaning

WARNING: Blow dirt and dust out of

the main housing with dry air as often as

dirt is seen collecting in and around the

air vents. Wear approved eye protection

and approved dust mask when

performing this procedure.

ENGLISH

WARNING: Never use solvents or

other harsh chemicals for cleaning the

non-metallic parts of the tool. These

chemicals may weaken the materials

used in these parts. Use a cloth

dampened only with water and mild

soap. Never let any liquid get inside the

tool; never immerse any part of the tool

into a liquid.

Optional Accessories

WARNING: Since accessories, other

than those offered by DEWALT, have

not been tested with this product, use

of such accessories with this tool could

be hazardous. To reduce the risk of

injury, only DEWALT, recommended

accessories should be used with this

product.

Consult your dealer for further information on the

appropriate accessories.

ACCESSORY TABLE

Max.

[mm]

Min.

Rotation

[min.-1]

Periphical

speed

[m/s]

Threaded

hole length

[mm]

Db d

230 6

22,23

6500 80 -

180 8

22,23

8500 80 -

D230 - - 6500 80 -

180 - - 8500 80 -

b100 30 M14 8500 45 23.0

230 15 M14 6500 80 23.0

180 15 M14 8500 80 23.0

Protecting the Environment

Separate collection. This product must

not be disposed of with normal

household waste.

Should you ﬁnd one day that your DEWALT product

needs replacement, or if it is of no further use to you,

do not dispose of it with household waste. Make this

product available for separate collection.

Separate collection of used products and

packaging allows materials to be

recycled and used again. Re-use of

recycled materials helps prevent

environmental pollution and reduces

the demand for raw materials.

Local regulations may provide for separate collection

of electrical products from the household, at

municipal waste sites or by the retailer when you

purchase a new product.

DEWALT provides a facility for the collection and

recycling of DEWALT products once they have

reached the end of their working life. To take

advantage of this service please return your product

to any authorised repair agent who will collect them

on our behalf.

You can check the location of your nearest

authorised repair agent by contacting your local

DEWALT office at the address indicated in this

manual. Alternatively, a list of authorised DEWALT

repair agents and full details of our after-sales

service and contacts are available on the Internet at:

www.2helpU.com.

ENGLISH

GUARANTEE

DEWALT is confident of the quality of its

products and offers an outstanding guarantee

for professional users of the product. This

guarantee statement is in addition to and in

no way prejudices your contractual rights as a

professional user or your statutory rights as a

private non-professional user. The guarantee

is valid within the territories of the Member

States of the European Union and the

European Free Trade Area.

• 30 DAY NO RISK SATISFACTION GUARANTEE •

If you are not completely satisfied with the

performance of your DEWALT tool, simply

return it within 30 days, complete with all

original components, as purchased, to

the point of purchase, for a full refund or

exchange. The product must have been

subject to fair wear and tear and proof of

purchase must be produced.

• ONE YEAR FREE SERVICE CONTRACT •

If you need maintenance or service for your

DEWALT tool, in the 12 months following

purchase, you are entitled to one service free

of charge. It will be undertaken free of charge

at an authorised DEWALT repair agent. Proof

of purchase must be produced. Includes

labour. Excludes accessories and spare parts

unless failed under warranty.

• ONE YEAR FULL WARRANTY •

If your DEWALT product becomes defective

due to faulty materials or workmanship

within 12 months from the date of purchase,

DEWALT guarantees to replace all defective

parts free of charge or – at our discretion –

replace the unit free of charge provided that:

• The product has not been misused;

• The product has been subject to fair

wear and tear;

• Repairs have not been attempted by

unauthorised persons;

• Proof of purchase is produced;

• The product is returned complete with all

original components.

If you wish to make a claim, contact your

seller or check the location of your nearest

authorised DEWALT repair agent in the

DEWALT catalogue or contact your DEWALT

office at the address indicated in this manual.

A list of authorised DEWALT repair agents and

full details of our after-sales service is available

on the Internet at: www.2helpU.com.

ENGLISH

GRINDING AND CUTTING ACCESSORY CHART

Guard Type Accessory Description How to Fit Grinder

TYPE 27

GUARD

Depressed

centre grinding

disc

Type 27 guard

Backing flange

Type 27 depressed

centre wheel

Threaded clamp nut

Flap wheel

Wire wheels

with threaded

nut

Type 27 guard

Wire wheel

Wire cup with

threaded nut

Type 27 guard

Wire brush

Backing pad/

sanding sheet

Type 27 guard

Rubber backing pad

Sanding disc

Threaded clamp nut

ENGLISH

GRINDING AND CUTTING ACCESSORY CHART (cont.)

Guard Type Accessory Description How to Fit Grinder

TYPE 1

GUARD

Masonry

cutting disc,

bonded

Type 1 guard

Backing flange

Cutting wheel

Threaded clamp nut

Metal

cutting disc,

bonded

TYPE 1

GUARD

TYPE 27

GUARD

Diamond

cutting wheels

ESPAÑOL

AMOLADORAS ANGULARES D28410, D28411, D28413,

D28414, D28421, D28422, D28423, D28432C, D28750

¡Enhorabuena!

Ha elegido una herramienta DEWALT. Años de experiencia, innovación y un exhaustivo desarrollo de

productos hacen que DEWALT sea una de las empresas más fiables para los usuarios de herramientas

eléctricas profesionales.

Datos técnicos

D28410 D28411 D28413 D28414 D28421

Voltaje V 230 230 230 230 230

Tipo 3 3/4 5 5/6 3

Potencia absorbida W 2100 2100 2200 2200 23 00

Velocidad prevista/sin carga min-1 8500 6500 8500 6500 6500

Diámetro de la rueda mm 180 230 180 230 230

Diámetro del eje M14 M14 M14 M14 M14

Longitud del perno mm 21,5 21,5 21,5 21,5 21,5

Peso kg

4,7

5,3

* el peso incluye la empuñadura lateral y el protector

D28422 D28423 D28432C D28750

Voltaje V 230 230 230 230

Tipo 3 3 3 3/4

Potencia absorbida W 2400 2400 2600 2400

Velocidad prevista/sin carga min-1 8500 6500 6500 5000

Diámetro de la rueda mm 180 230 230 230

Diámetro del eje M14 M14 M14 M14

Longitud del perno mm 21,5 21,5 21,5 21,5

Peso kg

5,3

* el peso incluye la empuñadura lateral y el protector

D28410 D28411 D28413 D28414 D28421

LPA (presión acústica) dB(A) 96 98 96 98 94

KPA (incertidumbre de la

presión acústica) dB(A) 3,0 3,0 3,0 3,0 3,0

LWA (potencia acústica) dB(A) 102 103 102 103 101

KWA (incertidumbre de la

potencia acústica) dB(A) 3,2 4,5 3,2 4,5 3,0

D28422 D28423 D28432C D28750

LPA (presión acústica) dB(A) 96 94 94 95

KPA (incertidumbre de la

presión acústica) dB(A) 3,0 3,0 3,0 3,0

LWA (potencia acústica) dB(A) 102 101 101 101

KWA (incertidumbre de la

potencia acústica) dB(A) 3,5 3,0 3,0 3,0

ESPAÑOL

D28410 D28411 D28413 D28414 D28421

Valores totales de vibración (suma de vectores teniendo en cuenta los tres ejes) determinados de acuerdo con la norma EN60745:

Valor de la emisión de vibración a

amolado de superficie

h,AG

= m/s²

4,9 4,9 4,9 5,2 5,1

Incertidumbre K = m/s²

1,5 1,5 1,5 1,5 1,5

Valor de emisión de la vibración a

lijado de disco

h,DS

= m/s² 2,3 - 2,2 - -

Incertidumbre K = m/s²

1,5 - 1,5 - -

D28422 D28423 D28432C D28750

Valores totales de vibración (suma de vectores teniendo en cuenta los tres ejes) determinados de acuerdo con la norma EN60745:

Valor de la emisión de vibración a

amolado de superficie

h,AG

= m/s² 4,6 5,1 5,1 4,5

Incertidumbre K = m/s²

1,5 1,5 1,5 1,5

Valor de emisión de la vibración a

lijado de disco

h,DS

= m/s²

1,6 - - -

Incertidumbre K = m/s²

1,5 - - -

El nivel de emisión de vibración que figura en esta

hoja de información se ha medido de conformidad

con una prueba normalizada proporcionada en la

EN 60745 y puede utilizarse para comparar una

herramienta con otra. Puede usarse para una

evaluación preliminar de exposición.

ADVERTENCIA: El nivel de emisión

de vibración declarado representa

las principales aplicaciones de la

herramienta. Sin embargo, si se

utiliza la herramienta para distintas

aplicaciones, con accesorios diferentes

o mal mantenidos, la emisión de

vibración puede variar. Esto puede

aumentar considerablemente el nivel de

exposición durante el período total de

trabajo.

Una valoración del nivel de exposición

a la vibración debería tener en

cuenta también las veces en que la

herramienta está apagada o cuando

está en funcionamiento pero no

realizando ningún trabajo. Esto puede

reducir considerablemente el nivel de

exposición durante el periodo total de

trabajo.

Identifique medidas de seguridad

adicionales para proteger al operador de

los efectos de la vibración tales como:

ocuparse del mantenimiento de la

herramienta y los accesorios, mantener

las manos calientes y organizar los

patrones de trabajo.

Fusibles

Europa herramientas de 230 V 10 Amperios, en la red

Deﬁ niciones: Pautas de seguridad

Las definiciones que figuran a continuación

describen el grado de intensidad correspondiente

a cada término de alarma. Lea el manual y preste

atención a estos símbolos.

PELIGRO: Indica una situación

peligrosa inminente que, de no evitarse,

ocasionará la muerte o una lesión

grave.

ADVERTENCIA: Indica una situación

potencialmente peligrosa que, de no

evitarse, podría ocasionar la muerte o

una lesión grave.

ATENCIÓN: Indica una situación

potencialmente peligrosa que, de no

evitarse, puede ocasionar una lesión

de poca o modera gravedad.

AVISO: Indica una práctica no

relacionada con las lesiones

personales que, de no evitarse, puede

ocasionar daños materiales.

Indica riesgo de descarga eléctrica.

Indica riesgo de incendio.

ESPAÑOL

Declaración de conformidad CE

DIRECTRIZ DE LA MAQUINARIA

D28410, D28411, D28413, D28414, D28421, D28422,

D28423, D28432C, D28750

DEWALT declara que los productos descritos bajo

Datos técnicos son conformes a las normas:

2006/42/CE, EN 60745-1, EN 60745-2-3.

Estos productos son conformes también a la

Directriz 2004/108/CE y 2011/65/UE. Si desea más

información, póngase en contacto con DEWALT en

la dirección indicada a continuación o bien consulte

la parte posterior de este manual.

El que suscribe es responsable de la compilación

del archivo técnico y realiza esta declaración en

representación de DEWALT.

Horst Grossmann

Vicepresidente de Ingeniería y Desarrollo de

Productos

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Alemania

01.03.2012

ADVERTENCIA: Para reducir el

riesgo de lesiones, lea el manual de

instrucciones.

Advertencias de seguridad generales

para herramientas eléctricas

¡ADVERTENCIA! Lea todas las

advertencias de seguridad y todas

las instrucciones. El incumplimiento

de las advertencias e instrucciones

podría provocar una descarga eléctrica,

un incendio y/o lesiones graves.

CONSERVE TODAS LAS ADVERTENCIAS E

INSTRUCCIONES PARA FUTURAS CONSULTAS

El término “herramienta eléctrica” que aparece en

las advertencias se refiere a la herramienta eléctrica

que funciona a través de la red eléctrica (con cable)

o a la herramienta eléctrica que funciona con batería

(sin cable).

1) SEGURIDAD EN EL ÁREA DE TRABAJO

a) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas en desorden u oscuras

pueden provocar accidentes.

b) No utilice herramientas eléctricas en

atmósferas explosivas, como ambientes

donde haya polvo, gases o líquidos

inflamables. Las herramientas eléctricas

originan chispas que pueden inflamar el

polvo o los gases.

c) Mantenga alejados a los niños y a las

personas que estén cerca mientras

utiliza una herramienta eléctrica. Las

distracciones pueden ocasionar que pierda

el control.

2) SEGURIDAD ELÉCTRICA

a) Los enchufes de las herramientas

eléctricas deben corresponderse con

la toma de corriente. No modifique

nunca el enchufe de ninguna forma. No

utilice ningún enchufe adaptador con

herramientas eléctricas conectadas

a tierra. Los enchufes no modificados y

las tomas de corriente correspondientes

reducirán el riesgo de descarga eléctrica.

b) Evite el contacto del cuerpo con

superficies conectadas a tierra como

tuberías, radiadores, cocinas económicas

y frigoríficos. Existe un mayor riesgo

de descarga eléctrica si tiene el cuerpo

conectado a tierra.

c) No exponga las herramientas eléctricas

a la lluvia ni a condiciones húmedas.

Si entra agua a una herramienta eléctrica

aumentará el riesgo de descarga eléctrica.

d) No someta el cable de alimentación

a presión innecesaria. No use nunca

el cable para transportar, tirar de la

herramienta eléctrica o desenchufarla.

Mantenga el cable alejado del calor,

aceite, bordes afilados y piezas en

movimiento. Los cables dañados o

enredados aumentan el riesgo de descarga

eléctrica.

e) Cuando esté utilizando una herramienta

eléctrica al aire libre, use un cable

alargador adecuado para uso en

exteriores. La utilización de un cable

adecuado para el uso en exteriores reduce el

riesgo de descarga eléctrica.

f) Si no puede evitar utilizar una herramienta

eléctrica en un lugar húmedo, use un

suministro protegido con un dispositivo

de corriente residual. El uso de un

dispositivo de corriente residual reduce el

riesgo de descarga eléctrica.

ESPAÑOL

3) SEGURIDAD PERSONAL

a) Manténgase alerta, esté atento a lo que

hace y use el sentido común cuando

utilice una herramienta eléctrica. No

maneje una herramienta eléctrica cuando

esté cansado o bajo los efectos de

drogas, medicamentos o alcohol. Un

momento de falta de atención cuando se

manejan las herramientas eléctricas puede

ocasionar lesiones personales graves.

b) Use un equipo protector personal. Utilice

siempre protección ocular. El uso del

equipo protector como mascarillas antipolvo,

calzado antideslizante, casco o protección

auditiva para condiciones apropiadas

reducirá las lesiones personales.

c) Evite la puesta en funcionamiento

involuntaria. Asegúrese de que el

interruptor esté en posición de apagado

antes de conectar con la fuente de

alimentación y/o la batería, de levantar o

transportar la herramienta. El transportar

herramientas eléctricas con el dedo puesto

en el interruptor o herramientas eléctricas

activadoras que tengan el interruptor

encendido puede provocar accidentes.

d) Saque toda llave de ajuste o llave inglesa

antes de encender la herramienta

eléctrica. Una llave inglesa u otra llave que

se deje puesta en una pieza en movimiento

de la herramienta eléctrica pueden ocasionar

lesiones personales.

e) No intente extender las manos

demasiado. Mantenga un apoyo firme

sobre el suelo y conserve el equilibrio

en todo momento. Esto permite un mejor

control de la herramienta eléctrica en

situaciones inesperadas.

f) Vístase debidamente. No se ponga ropa

suelta o joyas. Mantenga el pelo, la ropa

y los guantes alejados de las piezas

móviles. La ropa suelta, las joyas y el pelo

largo pueden quedar atrapados en las piezas

en movimiento.

g) Si se suministran dispositivos para la

conexión del equipo de extracción y

recogida de polvo, asegúrese de que

estén conectados y de que se usen

adecuadamente. El uso de equipo de

recogida de polvo puede reducir los riesgos

relacionados con el polvo.

4) USO Y CUIDADO DE LAS HERRAMIENTAS ELÉCTRICAS

a) No fuerce la herramienta eléctrica. Use

la herramienta eléctrica correcta para su

trabajo. La herramienta eléctrica correcta

funcionará mejor y con mayor seguridad si

se utiliza de acuerdo con sus características

técnicas.

b) No utilice la herramienta eléctrica si no

puede encenderse y apagarse con el

interruptor. Toda herramienta eléctrica que

no pueda controlarse con el interruptor es

peligrosa y debe ser reparada.

c) Desconecte el enchufe de la fuente

de alimentación y/o la batería de la

herramienta eléctrica antes de realizar

ajustes, cambiar accesorios o guardar las

herramientas eléctricas. Dichas medidas

de seguridad preventivas reducen el riesgo

de poner en marcha la herramienta eléctrica

accidentalmente.

d) Guarde las herramientas eléctricas que

no esté utilizando fuera del alcance de

los niños y no permita que utilicen la

herramienta eléctrica las personas que no

estén familiarizadas con ella o con estas

instrucciones. Las herramientas eléctricas

son peligrosas en manos de personas no

capacitadas.

e) Ocúpese del mantenimiento de las

herramientas eléctricas. Compruebe

si hay desalineación o bloqueo de las

piezas en movimiento, rotura de piezas

y otras condiciones que puedan afectar

el funcionamiento de la herramienta

eléctrica. Si la herramienta eléctrica está

dañada, llévela para que sea reparada

antes de utilizarla. Se ocasionan muchos

accidentes por el mal mantenimiento de las

herramientas eléctricas.

f) Mantenga las herramientas para cortar

afiladas y limpias. Hay menos probabilidad

de que las herramientas para cortar con

bordes afilados se bloqueen y son más

fáciles de controlar.

g) Use la herramienta eléctrica, los

accesorios y las brocas de la herramienta

etc., conforme a estas instrucciones

teniendo en cuenta las condiciones de

trabajo y el trabajo que vaya a realizarse.

El uso de la herramienta eléctrica para

operaciones que no sean las previstas puede

ocasionar una situación peligrosa.

5) SERVICIO

a) Lleve su herramienta eléctrica para que

sea reparada por una persona cualificada

para realizar las reparaciones que use

sólo piezas de recambio idénticas. Así se

asegurará que se mantenga la seguridad de

la herramienta eléctrica.

ESPAÑOL

NORMAS DE SEGURIDAD

ESPECÍFICAS ADICIONALES

Instrucciones de seguridad para

todas las operaciones

a) Esta herramienta eléctrica está diseñada

para funcionar como amoladora, lijadora

(solo D28410, D28413 y D28422), cepilladora

o cortadora. Lea todas las advertencias

de seguridad, instrucciones, ilustraciones

y especiﬁ caciones suministradas con esta

herramienta eléctrica. El incumplimiento de

las instrucciones que se indican a continuación

puede causar descargas eléctricas, incendios

y/o lesiones graves.

b) Se recomienda no utilizar esta herramienta

eléctrica para operaciones de pulido. Se

recomienda no utilizar esta herramienta

eléctrica para operaciones de lijado

(D28411, D28414, D28421, D28423,

D28432C y D28750). El uso para operaciones

para las que la herramienta no ha sido diseñada

puede ocasionar riesgos y lesiones personales

c) No utilizar accesorios que no estén

diseñados y recomendados específicamente

por el fabricante de la herramienta. El

hecho de que el accesorio pueda acoplarse

a la herramienta eléctrica no garantiza un

funcionamiento sin riesgos.

d) La velocidad prevista del accesorio debe ser

como mínimo igual a la velocidad máxima

marcada en la herramienta eléctrica. Los

accesorios que funcionen más rápido que su

velocidad prevista pueden romperse y salir

volando.

e) El diámetro externo y el grosor del accesorio

deben estar dentro de la capacidad de su

herramienta eléctrica. Los accesorios de

tamaño incorrecto no pueden protegerse o

controlarse adecuadamente.

f) El tamaño del eje de las muelas, las

bridas, platos portadiscos o cualquier otro

accesorio debe acoplarse bien al eje de la

herramienta eléctrica. Los accesorios con

agujeros para el eje que no se corresponden

con las piezas de montaje de la herramienta

eléctrica se desequilibrarán, vibrarán

excesivamente y pueden causar pérdida de

control.

g) No utilice un accesorio dañado. Antes

de cada uso inspeccione el accesorio,

como por ejemplo la muela abrasiva, para

verificar si tiene muescas o grietas, el plato

portadiscos para verificar si tiene grietas

o roturas o si está muy desgastado, la

escobilla de alambre para comprobar si

tiene alambres sueltos o agrietados. Si se

cae la herramienta eléctrica o un accesorio,

inspecciónelos para comprobar si están

dañados o instale un accesorio no dañado.

Después de inspeccionar e instalar un

accesorio, colóquense usted y las personas

presentes alejados del plano del accesorio

en movimiento y ponga la herramienta

eléctrica en funcionamiento a la velocidad

sin carga máxima durante un minuto. Los

accesorios dañados normalmente se romperán

durante este periodo de prueba.

h) Póngase un equipo de protección personal.

Dependiendo de la aplicación, use un

protector facial y gafas protectoras. Si

corresponde, póngase una mascarilla

antipolvo, protectores para el oído, guantes

y un delantal de trabajo que pueda detener

pequeños fragmentos abrasivos o de la

pieza de trabajo. La protección ocular debe

poder detener las partículas volantes que se

producen con varias operaciones. La mascarilla

antipolvo o el respirador deben poder filtrar las

partículas generadas por la operación que esté

realizando. La exposición prolongada al ruido

de intensidad elevada puede causar pérdida

auditiva.

i) Mantenga a las personas que estén cerca

a una distancia de seguridad del área de

trabajo. Todos los que entren al área de

trabajo deben llevar puesto un equipo de

protección personal. Los fragmentos de una

pieza de trabajo o de un accesorio roto pueden

salir volando y ocasionar una lesión mas allá del

área inmediata de operación.

j) Sostenga la herramienta eléctrica sólo

en superficies de agarre aisladas cuando

realice una operación en la cual el accesorio

para cortar pudiera entrar en contacto con

instalaciones eléctricas ocultas o su propio

cable. El contacto de los accesorios de corte

con un cable cargado, puede cargar las partes

metálicas expuestas de la herramienta eléctrica

y producir una descarga eléctrica al operador.

k) Coloque el cable lejos del accesorio

giratorio. Si pierde el control, el cable puede

cortarse o engancharse y puede arrastrar a la

mano o el brazo hacia el accesorio giratorio.

l) No deje nunca a un lado la herramienta

eléctrica hasta que el accesorio se haya

ESPAÑOL

parado por completo. El accesorio giratorio

puede agarrarse a la superficie y hacer que

usted pierda el control de la herramienta.

m) No ponga en funcionamiento la herramienta

eléctrica mientras la transporte a su lado. El

contacto accidental con el accesorio giratorio

podría hacer que se enganche la ropa y que el

accesorio toque su cuerpo.

n) Limpie periódicamente los orificios de

ventilación de la herramienta eléctrica. El

ventilador del motor atraerá el polvo dentro de

la caja protectora y la acumulación excesiva

del metal en polvo puede ocasionar riesgos

eléctricos.

o) No utilice la herramienta eléctrica cerca de

materiales inflamables. Las chispas podrían

prender fuego a estos materiales.

p) No utilice accesorios que requieran

líquidos refrigerantes. El utilizar agua u

otros refrigerantes líquidos puede ocasionar

electrocución o descarga.

INSTRUCCIONES DE SEGURIDAD

ADICIONALES PARA TODAS LAS

OPERACIONES

Causas y prevención de rebote por

parte del operador

El rebote es una reacción repentina al quedar

enganchados o atrapados una muela, plato

portadiscos, cepillo u otro accesorio en movimiento.

Al engancharse o quedar presionado un accesorio

en movimiento, este se detiene rápidamente y a su

vez causa que la herramienta eléctrica no controlada

quede forzada en dirección opuesta a la rotación del

accesorio en el punto del trabado.

Por ejemplo, si una muela abrasiva se engancha o

queda presionada por la pieza de trabajo, el borde

de la muela que entra en el punto de presión puede

incrustarse en la superficie del material ocasionando

que la muela se salga o se trabe. La muela puede

saltar hacia el operador o lejos de él, dependiendo

de la dirección del movimiento de la muela en el

punto de presión. Las muelas abrasivas pueden

también romperse en estas condiciones.

El rebote es el resultado del mal uso de la

herramienta o de procedimientos o condiciones

de operación incorrectos y puede ser evitado si se

toman las precauciones debidas, enumeradas a

continuación:

a) Sujete firmemente la herramienta eléctrica

y sitúe el cuerpo y el brazo de manera

que pueda resistir la fuerza del rebote.

Para un máximo control del rebote o

reacción del par motor durante la puesta

en funcionamiento utilice siempre la

empuñadura auxiliar, si la hubiera. El

operador puede controlar la reacción del par

motor o la fuerza del rebote, si se toman las

precauciones adecuadas.

b) No ponga nunca la mano cerca del

accesorio en movimiento. El accesorio puede

rebotarle en la mano.

c) No se sitúe en el área hacia donde vaya a

moverse la herramienta eléctrica si ocurre

un rebote. El rebote impulsará a la herramienta

en la dirección opuesta al movimiento de la

muela en el momento del enganche.

d) Tenga especial cuidado cuando trabaje

esquinas, bordes afilados, etc. Evite hacer

rebotar o enganchar el accesorio. Las

esquinas, los bordes afilados o los rebotes

tienen tendencia a enganchar el accesorio en

movimiento y ocasionar pérdida de control o

tensión de retroceso.

e) No acople una hoja de tallado de madera

de sierra de cadena o una hoja de sierra

dentada. Dichas hojas ocasionan frecuentes

rebotes y pérdida de control.

Advertencias de seguridad

especíﬁ cas para operaciones de

amolado y corte abrasivo

a) Utilice sólo tipos de muela que estén

recomendados para su herramienta eléctrica

y el protector específico diseñado para la

muela seleccionada. Las muelas para las que

la herramienta eléctrica no ha sido diseñada no

pueden protegerse adecuadamente y no son

seguras.

b) El protector debe estar unido a la

herramienta eléctrica de forma segura y

posicionado para una seguridad máxima,

de manera que quede expuesta la menor

cantidad de muela hacia el operador. El

protector ayuda a proteger al operador de

fragmentos de muela rotos y del contacto

accidental con la rueda y las chispas que

podrían incendiar la ropa.

c) Las muelas deben utilizarse únicamente

para las aplicaciones recomendadas. Por

ejemplo: no amole con el lado de una muela

de corte. Las muelas de corte abrasivo están

previstas para el amolado periférico, y si se

aplican fuerzas laterales a estas muelas pueden

provocar que se rompan.

ESPAÑOL

d) Use siempre bridas de muela no dañadas

que sean del tamaño y forma correctos

para la muela seleccionada. Las bridas de

muela apropiadas sirven de soporte para la

muela, reduciendo así la posibilidad de rotura

de la misma. Las bridas de las muelas de corte

pueden ser diferentes de las bridas de las

muelas para amolado.

e) No utilice muelas desgastadas de

herramientas eléctricas más grandes. Una

muela diseñada para una herramienta eléctrica

más grande no es adecuada para la mayor

velocidad de una herramienta más pequeña y

puede explotar.

Advertencias de seguridad

adicionales para operaciones de

corte abrasivo

a) No “atasque” la muela de corte ni aplique

excesiva presión. No intente hacer un

corte de profundidad excesiva. El ejercer

demasiada presión sobre la muela aumenta la

carga y la susceptibilidad de giro o bloqueo de

la muela en el corte y la posibilidad de rebote o

rotura de la muela.

b) No posicione su cuerpo alineado con

respecto a la muela en movimiento ni detrás

de ella. Cuando la muela, en el punto de

operaciones, se aleje de su cuerpo, el posible

rebote puede propulsar la muela en movimiento

y la herramienta eléctrica directamente hacia

usted.

c) Cuando la muela esté bloqueada o cuando

interrumpa un corte por cualquier razón,

apague la herramienta eléctrica y sujétela

sin moverse hasta que la muela se pare por

completo. No intente nunca sacar del corte

la muela de corte mientras la muela esté en

movimiento, de lo contrario puede ocurrir un

rebote. Investigue y tome medidas correctivas

para eliminar la causa del trabado de la muela.

d) No vuelva a empezar la operación de corte

en la pieza de trabajo. Deje que la muela

alcance la velocidad máxima y vuelva a

introducirla en el corte con cuidado. La

muela puede bloquearse, saltar o rebotar si

la herramienta eléctrica vuelve a ponerse en

marcha en la pieza de trabajo.

e) Apoye los paneles o cualquier pieza de

trabajo de tamaño grande para minimizar el

riesgo de presión o rebote de la muela. Las

piezas de trabajo grandes tienden a hundirse

por su propio peso. Se deben colocar soportes

bajo la pieza de trabajo cerca de la línea de

corte y cerca del borde de la pieza de trabajo

en ambos lados de la muela.

f) Tenga mucho cuidado cuando realice

“cortes de cavidad” en paredes existentes

u otras zonas ciegas. La muela protuberante

puede cortar las tuberías de gas o de agua, la

instalación eléctrica o los objetos que puedan

ocasionar un rebote.

Advertencias de seguridad

especíﬁ cas para operaciones de

lijado (D28410, D28413, D28422 sólo)

a) No utilice papel de disco de lijado de

un tamaño excesivamente grande. Siga

las recomendaciones del fabricante al

seleccionar el papel de lijado. El papel de

lijado grande que sobresalga del disco de

lijado presenta un riesgo de laceración y puede

ocasionar el enganche o rotura del disco o un

rebote.

Advertencias de seguridad

especíﬁ cas para operaciones de

cepillado con escobilla de alambre

a) Tenga en cuenta que se desprenden

cerdas de alambre de la escobilla incluso

durante el funcionamiento normal. No

ejerza demasiada presión en los alambres

aplicando una carga excesiva a la escobilla.

Las cerdas de alambre pueden penetrar

fácilmente la ropa ligera o la piel.

b) Si se recomienda el uso de un protector

para el cepillado con escobilla de alambre,

no permita que haya interferencias de

la rueda o escobilla de alambre con el

protector. La rueda o escobilla de alambre

puede expandirse en diámetro debido al trabajo

y a las fuerzas centrífugas.

Información adicional de seguridad

• La instalación por rosca de accesorios debe

coincidir con la rosca del eje de la amoladora.

Para los accesorios instalados por pestañas,

el orificio del eje del accesorio debe adaptarse

al diámetro de la pestaña. Los accesorios que

no se corresponden con las piezas de montaje

de la herramienta eléctrica se desequilibrarán,

vibrarán excesivamente y pueden causar

pérdida de control.

• La superficie de molido de las ruedas centrales

bajadas debe instalarse bajo el plano del

borde del protector. Una rueda instalada

ESPAÑOL

incorrectamente que se proyecta fuera del

plano del borde del protector no puede

protegerse correctamente.

Riesgos residuales

A pesar del cumplimiento de las normas de

seguridad pertinentes y del uso de dispositivos de

seguridad, existen determinados riesgos residuales

que no pueden evitarse. Los riesgos son los

siguientes:

– Deterioro auditivo.

– Riesgo de lesión personal debido a partículas

volantes.

– Riesgo de quemaduras debido a los accesorios

que se calientan durante el funcionamiento.

– Riesgo de lesión personal debido al uso

prolongado.

– Riesgo de polvo de sustancias peligrosas.

Marcas sobre la herramienta

En la herramienta se muestran los siguientes

pictogramas:

Antes de usarse, lea el manual de

instrucciones.

Póngase protección para el oído.

Póngase protección para los ojos.

POSICIÓN DEL CÓDIGO DE FECHA (FIG. 1)

El Código de fecha (t), que contiene también el año

de fabricación, viene impreso en la caja protectora.

Ejemplo: 2013 XX XX

Año de fabricación

Contenido del embalaje

El embalaje contiene:

1 Amoladora angular

1 Barra de protección

1 Empuñadura lateral

1 Conjunto de bridas

1 Llave de dos clavijas

1 Manual de instrucciones

1 Dibujo despiezado

• Compruebe si la herramienta, piezas o

accesorios han sufrido algún desperfecto

durante el transporte.

• Tómese el tiempo necesario para leer

detenidamente y comprender este manual

antes de utilizar la herramienta.

Descripción (ﬁ g. 1)

ADVERTENCIA: Jamás altere la

herramienta eléctrica ni ninguna de sus

piezas. Podrían producirse lesiones

personales o daños.

a. Interruptor de encendido/apagado

b. Interruptor de desbloqueo

c. Bloqueo del eje

d. Barra de protección

e. Empuñadura lateral

USO PREVISTO

Las amoladoras angulares para trabajo pesado

D28410, D28413 y D28422 han sido diseñadas

para aplicaciones profesionales de amolado, corte,

cepillado y lijado.

Las amoladoras angulares para trabajo pesado

D28411, D28414, D28421, D28423, D28432C

y D28750 han sido diseñadas para aplicaciones

profesionales de amolado, corte y cepillado.

NO utilizar las ruedas para amolar que no sean

ruedas de disco abombado y disco de aletas.

NO deben usarse en condiciones húmedas ni en

presencia de líquidos o gases inflamables.

Estas amoladoras angulares de gran capacidad son

herramientas eléctricas profesionales.

NO permita que los niños toquen la herramienta. El

uso de esta herramienta por parte de operadores

inexpertos requiere supervisión.

• Este producto no ha sido diseñado para ser

utilizado por personas (incluyendo los niños)

que posean discapacidades físicas, sensoriales

o mentales, o que carezcan de la experiencia,

conocimiento o destrezas necesarias a menos

que estén supervisadas por una persona que

se haga responsable de su seguridad. No

deberá dejar nunca que los niños jueguen solos

con este producto.

Arranque suave

D28413, D28414, D28422, D28423, D28432C, D28750

El arranque suave permite evitar el shock inicial

que suele producirse a la puesta en marcha. Esta

característica resulta ser de utilidad cuando se

trabaja en espacios restringidos.

ESPAÑOL

Seguridad eléctrica

El motor eléctrico está concebido para un

solo voltaje. Compruebe siempre que el voltaje

suministrado corresponda al indicado en la placa de

características.

Su herramienta DEWALT tiene doble

aislamiento conforme a la norma

EN 60745, por lo que no se requiere

conexión a tierra.

Si el cable de suministro está dañado, debe

reemplazarse por un cable especialmente preparado

disponible a través de la organización de servicios

de DEWALT.

Uso de un alargador

En caso de que sea necesario utilizar un alargador,

use uno de 3 conductores aprobado y apto para

la potencia de esta herramienta (véanse los Datos

técnicos). El tamaño mínimo del conductor es

1,5 mm2; la longitud máxima es 30 m.

Si utiliza un carrete de cable, desenrolle siempre el

cable completamente.

MONTAJE Y AJUSTES

ADVERTENCIA: Para disminuir

el riesgo de lesiones personales

graves, apague la herramienta

y desconéctela de la fuente de

alimentación antes de realizar

ajuste alguno o de poner o quitar

acoplamientos o accesorios. Antes

de volver a conectar la herramienta,

apriete y suelte el interruptor de puesta

en marcha para comprobar que la

herramienta esté apagada. La puesta

en marcha accidental puede causar

lesiones.

Montaje de la empuñadura lateral

(ﬁ g. 6, 7)

ADVERTENCIA: Antes de utilizar

la herramienta, compruebe que la

empuñadura esté bien apretada.

ADVERTENCIA: El asa lateral deberá

utilizarse siempre para mantener el

control de la herramienta en todo

momento.

Para las operaciones de amolado, apriete el asa

lateral (e) firmemente en uno de los orificios (o) o en

un lado de la caja de engranajes (fig. 6).

Para las operaciones de corte, apriete el asa lateral

(e) firmemente en el orificio superior (p), en uno de

los orificios (q) o en un lado de la caja de engranajes

(fig. 7).

Giro del asa principa (ﬁ g. 8, 9)

D28423, D28432C, D28750

El asa giratoria facilita una manipulación más

cómoda en aplicaciones de corte al instalar el asa

lateral en el orificio superior.

El asa giratoria puede inclinarse con un ángulo de

30, 60 y 90º tanto a la derecha como a la izquierda.

1. Tire de la pestaña cargada en la anilla (r) para

desbloquear el mecanismo giratorio (fig. 8).

Mantenga la pestaña en posición sacada.

2. Gire el asa (s) en la posición deseada (fig. 9).

3. Suelte la pestaña y bloquéela en su sitio.

4. Compruebe que el mecanismo giratorio está

bloqueado.

ADVERTENCIA: No utilice la

herramienta a menos que el asa se

encuentre en posición bloqueada.

Montaje y extracción del protector

(ﬁ g. 2)

ADVERTENCIA: Para disminuir

el riesgo de lesiones personales

graves, apague la herramienta

y desconéctela de la fuente de

alimentación antes de realizar

ajuste alguno o de poner o quitar

acoplamientos o accesorios. Antes

de volver a conectar la herramienta,

apriete y suelte el interruptor de puesta

en marcha para comprobar que la

herramienta esté apagada. La puesta

en marcha accidental puede causar

lesiones.

ATENCIÓN: Deben usarse protectores

con esta amoladora.

Cuando utilice la amoladora D28410, D28411,

D28413, D28414, D28421, D28422, D28423,

D28432C o D28750 con una rueda abrasiva

protegida para cortar metal o mampostería DEBE

usarse un protector Tipo 1. Los protectores Tipo

1 pueden obtenerse por un precio adicional de los

distribuidores de DEWALT.

NOTA: Consulte la Tabla de accesorios de

amolado y corte al final de esta sección que

muestra otros accesorios que pueden utilizarse con

estas amoladoras.

ESPAÑOL

1. Coloque la amoladora angular en una mesa,

con el eje portamuelas hacia arriba.

2. Suelte el cierre (f) y sostenga el protector (d)

sobre la herramienta como se muestra en la

ilustración.

3. Haga coincidir las orejetas (g) con las

ranuras(h).

4. Presione el protector y gírelo hasta la posición

deseada.

5. Si es necesario, aumente la fuerza de cierre

apretando el tornillo (i).

6. Apriete el cierre.

Para retirar el protector, suelte el cierre.

ATENCIÓN: Si el protector no puede

apretarse ajustando el tornillo, no utilice

la herramienta. Para reducir el riesgo de

lesión personal, lleve la herramienta y el

protector a un centro de servicio para

que sea reparado o cambiado.

Colocar y sacar un disco de amolado

o corte (ﬁ g. 3–5)

ADVERTENCIA: No utilice un disco

dañado.

1. Coloque la herramienta en una mesa con el

protector hacia arriba.

2. Ajuste la brida de soporte (j) correctamente en

el eje (k) (fig. 3).

3. Ponga el disco (l) en la brida de soporte (j) (fig.

4). Cuando coloque un disco con el centro en

relieve, asegúrese de que el centro en relieve

(m) esté mirando hacia la brida de soporte (j).

4. Atornille la tuerca de sujeción roscada (n) en el

eje (k) (fig. 5):

a. El anillo en la tuerca de sujeción roscada (n)

debe mirar hacia el disco cuando coloque un

disco para amolar (fig. 5A);

b. El anillo en la tuerca de sujeción roscada (n)

no debe mirar hacia el disco cuando coloque

un disco de corte (fig. 5B);

5. Presione el botón de bloqueo del eje (c) y gire el

eje (k) hasta que se bloquee en su sitio (fig. 4).

6. Apriete la tuerca de sujeción roscada (n) con el

separador de dos clavijas suministrado.

7. Suelte el botón de bloqueo del eje.

8. Para sacar el disco, afloje la tuerca de sujeción

roscada (n) con el separador de dos clavijas.

Ajustar y retirar la Base de Soporte/

Hoja de Lija (ﬁ g. 1, 5)

1. Coloque la herramienta en una mesa con el

protector hacia arriba.

2. Retire la pestaña de soporte (j).

3. Coloque el soporte de respaldo de goma

correctamente en el eje (k).

4. Coloque la hoja de lija sobre el soporte de

respaldo de goma.

5. Atornille la tuerca de sujeción roscada (n) en el

eje. El anillo en la tuerca de sujeción roscada

(n) debe mirar hacia el soporte de respaldo de

goma.

6. Presione el botón de bloqueo del eje (c) y gire el

eje (k) hasta que se bloquee en su sitio.

7. Apriete la tuerca de sujeción roscada (n) con el

separador de dos clavijas.

8. Suelte el botón de bloqueo del eje

9. Para sacar el soporte de respaldo de goma,

afloje la tuerca de sujeción roscada (n) con el

separador de dos clavijas.

Ajustar una brocha de copa

alámbrica

Apriete la copa alámbrica directamente en el eje sin

utilizar el distanciador ni la pestaña roscada.

Antes de usar la máquina

• Instale el protector y el disco o muela

apropiada. No utilice discos o muelas

excesivamente desgastados.

• No utilice un accesorio dañado. Antes de cada

uso inspeccione los accesorios, por ejemplo,

las muelas abrasivas, para verificar si tiene

muescas o grietas; el plato portadiscos, para

verificar si tiene grimas o roturas o si está muy

desgastado, y el cepillo de metal, para verificar

si tiene alambres sueltos o quebrados. Si la

herramienta eléctrica o un accesorio se caen,

compruebe que no estén dañados y, en su

caso, instale un accesorio no dañado. Después

de inspeccionar e instalar un accesorio, usted

y otras personas que estuviesen cerca deben

alejarse del plano del accesorio en movimiento,

solo entonces ponga la herramienta eléctrica

en funcionamiento a velocidad máxima en

vacío durante un minuto. Por lo general, los

accesorios dañados se rompen durante la

prueba.

ESPAÑOL

• Compruebe que los rebordes interior y

exterior estén montados correctamente. Siga

las instrucciones indicadas en el cuadro de

accesorios abrasivos y de corte.

• Compruebe que el disco o la muela giren en

dirección de las flechas en el accesorio y la

herramienta.

FUNCIONAMIENTO

Instrucciones de uso

ADVERTENCIA: Respete siempre las

instrucciones de seguridad y las normas

aplicables.

ADVERTENCIA: Para disminuir

el riesgo de lesiones personales

graves, apague la herramienta

y desconéctela de la fuente de

alimentación antes de realizar

ajuste alguno o de poner o quitar

acoplamientos o accesorios. Antes

de volver a conectar la herramienta,

apriete y suelte el interruptor de puesta

en marcha para comprobar que la

herramienta esté apagada.

ADVERTENCIA:

• Compruebe que todos los materiales

que vayan a ser amolados estén bien

fijos en su sitio.

• Utilice fijaciones o un torno para

sostener y apoyar la pieza de trabajo

en una plataforma estable. Es

importante fijar y soportar la pieza de

trabajo con seguridad para evitar el

movimiento de la pieza de trabajo y

perder el control. El movimiento de

la pieza de trabajo o la pérdida de

control pueden crear peligros y daños

personales graves.

• Apoye los paneles o cualquier otra

pieza de trabajo de tamaño grande

para minimizar el riesgo de presión

o rebote de la muela. Las piezas de

trabajo grandes tienden a hundirse

por su propio peso. Se deben colocar

soportes bajo la pieza de trabajo

cerca de la línea de corte y cerca del

borde de la pieza de trabajo en ambos

lados de la muela.

• Lleve siempre los guantes de

protección habituales cuando opere

con esta herramienta.

• La caja de engranajes alcanzará

temperaturas muy altas durante el

uso.

• Aplique sólo una presión suave a la

herramienta. No ejerza presión lateral

en el disco.

• Evite las sobrecargas. Si la

herramienta se calienta, hágala

funcionar unos minutos en vacío.

No tocar los accesorios hasta que

se enfríen. Los discos alcanza una

temperatura elevada durante el uso.

• No utilice reductores ni adaptadores

para adaptar el orificio de un disco

demasiado ancho para la máquina.

• No utilice nunca la herramienta sin

colocar la protección.

• La herramienta no está diseñada para

ser usada con copa de desbaste.

• No use herramientas eléctricas con

soportes para corte.

• No use complementos de papel con

productos abrasivos aglutinados.

• Tenga cuidado, ya que la rueda sigue

girando tras apagar las herramientas.

Posición adecuada de las manos

(ﬁ g. 1)

ADVERTENCIA: Para reducir el

riesgo de lesión personal grave, tenga

SIEMPRE las manos en una posición

adecuada como se muestra.

ADVERTENCIA: Para reducir el

riesgo de lesión personal grave, sujete

SIEMPRE bien en caso de que haya

una reacción repentina.

Para tener una posición adecuada de las manos,

ponga una mano en la empuñadura lateral (e) y

la otra en el cuerpo de la herramienta, como se

muestra en la figura 1.

Encendido y apagado (ﬁ g. 1)

El interruptor de encendido/apagado está equipado

con un botón de desbloqueo.

Para encender la herramienta, suelte el botón de

desbloqueo (b) y posteriormente, active el interruptor

de encendido/apagado (a).

Suelte el interruptor de desbloqueo (b). Para detener

la herramienta, suelte el interruptor.

ESPAÑOL

Bloqueo del eje (ﬁ g. 1)

El bloqueo del eje (c) sirve para evitar que el eje

gire cuando se instalen o saquen muelas. Utilice

el bloqueo del eje sólo cuando la herramienta esté

apagada, desenchufada del suministro eléctrico y se

haya parado por completo.

AVISO: Para reducir el riesgo de daño

a la herramienta, no engrane el bloqueo

del eje mientras la herramienta esté en

funcionamiento. Se ocasionará daño

a la herramienta y el accesorio puesto

puede salirse resultando posiblemente

en una lesión.

Para engranar el bloqueo, apriete el botón del

bloqueo del eje y gire el eje hasta que no pueda

girarlo más.

Aplicaciones de metal

Cuando utilice la herramienta en aplicaciones de

metal, asegúrese de que se haya insertado un

dispositivo de corriente residual (DCR) para evitar los

riesgos residuales causados por las virutas de metal.

Si el DCR corta el suministro eléctrico, lleve la

herramienta a un agente de reparaciones autorizado

de DEWALT.

ADVERTENCIA: En condiciones de

trabajo extremas, el polvo conductor

puede acumularse dentro de la caja

protectora de la máquina cuando se

trabaja con metal. Esto puede dar

como resultado que el aislamiento

protector de la máquina se degrade

y se produzca un riesgo potencial de

descarga eléctrica.

Para evitar la acumulación de virutas de metal

dentro de la máquina, recomendamos limpiar las

ranuras de ventilación a diario. Consulte la sección

Mantenimiento.

Uso de discos de aletas

ADVERTENCIA: Acumulación de

polvo metálico. El uso extensivo de

discos de aletas en las aplicaciones

de metal puede resultar en un mayor

potencial de descarga eléctrica. Para

reducir el riesgo, introduzca un DCR

antes de usarlos y limpie las ranuras

de ventilación a diario soplando en

ellas aire comprimido seco según las

instrucciones de mantenimiento que se

indican más abajo.

Corte de metal

Para cortar con abrasivos aglomerados, usar

siempre la protección de tipo 1.

Al cortar, trabaje avanzando con moderación, según

el material que deba cortar. No ejercite ninguna

presión en la muela de corte, no incline ni haga

oscilar la máquina.

No reduzca la velocidad de funcionamiento de las

muelas de corte aplicando ninguna presión lateral.

Las máquina debe trabajar siempre con el

movimiento abrasivo hacia arriba. En caso contrario,

existe el peligro de que sea expulsada sin control

fuera del corte.

Cuando corte perfiles y barras cuadradas, le

conviene empezar con las secciones transversales

más pequeñas.

Desbastado

No use nunca una muela de corte para

desbastar.

Los mejores resultados de desbastado se consiguen

cuando se configura la máquina en un ángulo de

30° a 40°. Hacer avanzar y retroceder la máquina

ejercitando una moderada presión. De esta manera,

la pieza de trabajo no se calentará demasiado, no

se descolorará ni se formarán surcos.

Cortar piedra

La máquina se debe utilizar solo para corte en

seco.

Para corta piedra es mejor utilizar un discos de corte

diamantado.

Póngase una mascarilla de protección contra el

polvo cada vez que se utilice la máquina.

Consejos de trabajo

Tenga cuidado cuando haga ranuras en muros

estructurales.

Las ranuras en muros estructurales están

sujetas a las normas específicas del país de uso.

Estas normas deberán cumplirse en todas las

circunstancias.

Antes de empezar a trabajar, consulte al ingeniero

responsable de la estructura, el arquitecto o el

supervisor de construcción.

MANTENIMIENTO

Su herramienta eléctrica DEWALT ha sido

diseñada para funcionar mucho tiempo con un

mínimo de mantenimiento. Que siga funcionando

satisfactoriamente depende del buen cuidado de la

herramienta y de su limpieza periódica.

ESPAÑOL

ADVERTENCIA: Para disminuir

el riesgo de lesiones personales

graves, apague la herramienta

y desconéctela de la fuente de

alimentación antes de realizar

ajuste alguno o de poner o quitar

acoplamientos o accesorios. Antes

de volver a conectar la herramienta,

apriete y suelte el interruptor de puesta

en marcha para comprobar que la

herramienta esté apagada. La puesta

en marcha accidental puede causar

lesiones.

Escobillas desmontables

El motor se parará automáticamente para indicar

que las escobillas de carbón están casi desgastadas

y que es necesario hacerle el mantenimiento a la

herramienta. Las escobillas de carbón no pueden

ser reparadas por el usuario. Lleve la herramienta a

un agente de reparaciones autorizado de DEWALT.

Lubricación

Su herramienta eléctrica no requiere lubricación

adicional.

Limpieza

ADVERTENCIA: Elimine con aire seco

la suciedad y el polvo de la carcasa

principal tan pronto como se advierta su

acumulación en las rejillas de ventilación

o en sus proximidades. Cuando lleve

a cabo este procedimiento póngase

una protección ocular aprobada y una

mascarilla antipolvo aprobada.

ADVERTENCIA: Jamás use disolventes

u otros productos químicos fuertes para

limpiar las piezas no metálicas de la

herramienta. Dichos productos químicos

pueden debilitar los materiales con los

que están construidas estas piezas. Use

un paño humedecido únicamente con

agua y jabón suave. Jamás permita que

le entre líquido alguno a la herramienta

ni sumerja ninguna parte de la misma

en líquido.

Accesorios opcionales

ADVERTENCIA: Dado que

los accesorios que no sean los

suministrados por DEWALT no han

sido sometidos a pruebas con este

producto, el uso de tales accesorios

con esta herramienta podría ser

peligroso. Para disminuir el riesgo

de lesiones, con este producto se

deben usar exclusivamente accesorios

recomendados por DEWALT.

Consulte a su proveedor si desea información más

detallada sobre los accesorios apropiados.

MESA DE ACCESORIOS

Max.

[mm]

Mín.

rotación

[mín.-1]

Velocidad

periférica

[m/s]

Longitud

agujero

roscado

[mm]

Db d

230 6

22,23

6 500 80 -

180 8

22,23

8 500 80 -

D230 - - 6 500 80 -

180 - - 8 500 80 -

b100 30 M14 8 500 45 23,0

230 15 M14 6 500 80 23,0

180 15 M14 8 500 80 23,0

Proteger el medio ambiente

Recogida selectiva. Este producto no

debe desecharse con los residuos

domésticos normales.

Si un día descubre que tiene que cambiar su

producto DEWALT, o ya no le sirve, no lo deseche

con los desechos domésticos. Saque el producto

para la recogida selectiva.

ESPAÑOL

La recogida selectiva de productos

usados y embalaje permite que los

materiales sean reciclados y utilizados

de nuevo. La reutilización de los

materiales reciclados ayuda a prevenir la

contaminación ambiental y reduce

la demanda de las materias primas.

Los reglamentos locales pueden proporcionar la

recogida selectiva de productos eléctricos del hogar

en sitios de desechos municipales o por el minorista

cuando usted compre un producto nuevo.

DEWALT proporciona una instalación para la

recogida y reciclaje de los productos DEWALT una

vez que hayan llegado al final de su vida útil. Para

aprovechar este servicio devuelva su producto a un

agente de reparaciones autorizado, que lo recogerá

en nuestro nombre.

Puede comprobar dónde se encuentra su agente

de reparaciones más cercano contactando con la

oficina DEWALT de su zona en la dirección indicada

en este manual. También puede obtener una lista de

agentes de reparaciones autorizados de DEWALT y

todos los detalles de nuestro servicio después de la

venta en Internet en www.2helpU.co

ESPAÑOL

GARANTÍA

DEWALT tiene plena confianza en la calidad

de sus productos y ofrece una excepcional

garantía para los usuarios profesionales del

producto. Esta declaración de garantía es

adicional a sus derechos contractuales como

usuario profesional y a sus derechos legales

como usuario particular no profesional

y no perjudica de ningún modo dichos

derechos. La garantía es válida dentro de

los territorios de los Estados Miembros de la

Unión Europea y del Área de Libre Comercio

Europea.

• 30 DÍAS DE SATISFACCIÓN GARANTIZADA •

Si no está completamente satisfecho con

el funcionamiento de su producto DEWALT,

sólo tiene que devolverlo al punto de compra

en un plazo de 30 días y le propondremos un

cambio por una herramienta más adecuada.

En producto deberá estar completo, tal y

como se compró, y deberá presentarse un

justificante de compra. Quedan excluidas las

piezas de repuesto y accesorios, a menos

que presenten algún fallo cubierto por la

garantía.

• CONTRATO DE MANTENIMIENTO GRATIS

POR UN AÑO •

Si necesita una operación de mantenimiento

o de servicio para su herramienta de

DEWALT, durante los 12 meses siguientes

a su compra, podrá solicitar dicho servicio

gratuitamente. Se llevará gratuitamente a

un agente de reparación autorizado por

DEWALT. Debe presentarse la prueba de

compra. Incluye mano de obra. Excluye los

accesorios y las piezas de repuesto a menos

que hayan fallado bajo garantía.

• GARANTÍA COMPLETA DE UN AÑO •

Si su producto DEWALT resulta defectuoso

debido a fallos de materiales o de fabricación

en un plazo de 12 meses a partir de la

fecha de compra, DEWALT le garantiza la

sustitución de todas las piezas defectuosas

de forma gratuita, o a nuestra entera

discreción, la sustitución de toda la unidad

gratuitamente, siempre y cuando:

• El producto no se haya utilizado mal;

• El producto se haya sometido a un

desgaste lógico y normal;

• No se hayan intentado hacer

reparaciones por personas no

autorizadas;

• Se presente prueba de compra;

• El producto se devuelva completo con

todos los componentes originales.

Si desea presentar una reclamación,

póngase en contacto con su distribuidor o

compruebe su agente de reparación más

cercano de DEWALT en el catálogo de

DEWALT o póngase en contacto con su

oficina de DEWALT en la dirección indicada

en el presente manual. Puede obtener una

lista de agentes de reparaciones autorizados

de DEWALT y todos los detalles de nuestro

servicio después de la venta en Internet en:

www.2helpU.com.

ESPAÑOL

TABLA DE ACCESORIOS DE AMOLADO

Tipo de protector Accesorio Descripción Cómo colocar la amoladora

PROTECTOR

TIPO 27

Disco de

amolado

abombado

Protector Tipo 27

Brida de soporte

Muela abombada Tipo 27

Tuerca de presión roscada

Rueda de

aletas

Ruedas de

alambre

Ruedas de

alambre con

tuerca roscada

Protector Tipo 27

Rueda de alambre

Copa de

alambre con

tuerca roscada

Protector Tipo 27

Escobilla de alambre

Plato

portadiscos/

hoja de lijado

Protector Tipo 27

Plato portadiscos de goma

Disco de lijado

Tuerca de presión roscada

ESPAÑOL

TABLA DE ACCESORIOS DE AMOLADO (cont.)

Tipo de protector Accesorio Descripción Cómo colocar la amoladora

PROTECTOR

TIPO 1

Disco de

corte de

mampostería,

enlazado

Protector Tipo 1

Brida de soporte

Muela de corte

Tuerca de presión roscada

Disco de corte

para metal,

enlazado

PROTECTOR

TIPO 1

PROTECTOR

TIPO 27

Muelas

para cortar

diamante

FRANÇAIS

MEULEUSES ANGULAIRES D28410, D28411, D28413,

D28414, D28421, D28422, D28423, D28432C, D28750

Félicitations!

Vous avez choisi un outil DEWALT. Des années d’expertise dans le développement et l’innovation de ses

produits ont fait de DEWALT, le partenaire privilégié des utilisateurs professionnels d’outils électriques.

Fiche technique

D28410 D28411 D28413 D28414 D28421

Tension V 230 230 230 230 230

Type 3 3/4 5 5/6 3

Puissance absorbée W 2100 2100 2200 2200 2300

Vitesse à vide/nominale min-1 8500 6500 8500 6500 6500

Diamètre de meule mm 180 230 180 230 230

Diamètre de broche M14 M14 M14 M14 M14

Longueur de broche mm 21,5 21,5 21,5 21,5 21,5

Poids kg

4,7

5,3

* le poids inclus la poignée latérale et le carter

D28422 D28423 D28432C D28750

Tension V 230 230 230 230

Type 3 3 3 3/4

Puissance absorbée W 2400 2400 2600 2400

Vitesse à vide/nominale min-1 8500 6500 6500 5000

Diamètre de meule mm 180 230 230 230

Diamètre de broche M14 M14 M14 M14

Longueur de broche mm 21,5 21,5 21,5 21,5

Poids kg

5,3

* le poids inclus la poignée latérale et le carter

D28410 D28411 D28413 D28414 D28421

LPA (pression acoustique) dB(A) 96 98 96 98 94

KPA (incertitude de pression

acoustique) dB(A) 3,0 3,0 3,0 3,0 3,0

LWA (puissance acoustique) dB(A) 102 103 102 103 101

KWA (incertitude de puissance

acoustique) dB(A) 3,2 4,5 3,2 4,5 3,0

D28422 D28423 D28432C D28750

LPA (pression acoustique) dB(A) 96 94 94 95

KPA (incertitude de pression

acoustique) dB(A) 3,0 3,0 3,0 3,0

LWA (puissance acoustique) dB(A) 102 101 101 101

KWA (incertitude de puissance

acoustique) dB(A) 3,5 3,0 3,0 3,0

FRANÇAIS

D28410 D28411 D28413 D28414 D28421

Valeurs du taux de vibrations (somme vectorielle de triaxialité) déterminées conformément à la norme EN 60745:

Valeur d’émission de vibration a

, meulage de finition

h,AG

= m/s²

4,9 4,9 4,9 5,2 5,1

Incertitude K = m/s²

1,5 1,5 1,5 1,5 1,5

Valeur d’émission de vibration a

, ponçage

h,DS

= m/s² 2,3 - 2,2 - -

Incertitude K = m/s²

1,5 - 1,5 - -

D28422 D28423 D28432C D28750

Valeurs du taux de vibrations (somme vectorielle de triaxialité) déterminées conformément à la norme EN 60745:

Valeur d’émission de vibration a

, meulage de finition

h,AG

= m/s² 4,6 5,1 5,1 4,5

Incertitude K = m/s²

1,5 1,5 1,5 1,5

Valeur d’émission de vibration a

, ponçage

h,DS

= m/s²

1,6 - - -

Incertitude K = m/s²

1,5 - - -

Le taux d’émission de vibrations indiqué dans ce

feuillet informatif a été mesuré conformément à une

méthode d’essai normalisé établie par EN 60745, et

peut être utilisé pour comparer un outil à un autre.

Il peut également être utilisé pour effectuer une

évaluation préliminaire de l’exposition.

AVERTISSEMENT: le taux d’émission

de vibrations déclaré correspond

aux applications principales de l’outil.

Néanmoins, si l’outil est utilisé pour

différentes applications ou est mal

entretenu, ce taux d’émission de

vibrations pourra varier. Ces éléments

peuvent augmenter considérablement

le niveau d’exposition sur la durée totale

de travail.

Toute estimation du degré d’exposition

à des vibrations doit également prendre

en compte les heures où l’outil est mis

hors tension ou lorsqu’il tourne sans

effectuer aucune tâche. Ces éléments

peuvent réduire sensiblement le degré

d’exposition sur la durée totale de

travail.

Identifier des mesures de sécurité

supplémentaires pour protéger

l’opérateur contre les effets nocifs des

vibrations telles que: maintenance de

l’outil et des accessoires, maintenir

la température des mains élevée,

organisation du travail.

Fusibles

Europe Outils 230V 10 ampères, secteur

Déﬁ nitions: consignes de sécurité

Les définitions ci-après décrivent le degré de risques

associé à chaque balise. Lire soigneusement la

notice d’instructions et respecter ces symboles.

DANGER: indique une situation

de danger imminent qui, si rien

n’est fait pour l’éviter, aura comme

conséquences la mort ou des

dommages corporels graves.

AVERTISSEMENT: indique une

situation de danger potentiel qui, si

rien n’est fait pour l’éviter, pourra avoir

comme conséquences la mort ou des

dommages corporels graves.

ATTENTION: indique une situation

de danger potentiel qui, si rien n’est

fait pour l’éviter, pourrait avoir comme

conséquences des dommages

corporels mineurs ou moindres.

AVIS: indique une pratique ne posant

aucun risque de dommages

corporels, mais qui par contre, si rien

n’est fait pour l’éviter, pourrait poser

des risques de dommages matériels.

Indique des risques de décharges

électriques.

Indique des risques d’incendie.

FRANÇAIS

Certiﬁ cat de conformité CE

DIRECTIVES MACHINES

D28410, D28411, D28413, D28414, D28421, D28422,

D28423, D28432C, D28750

DEWALT certifie que les produits décrits dans le

paragraphe Caractéristiques techniques sont

conformes aux normes:

2006/42/CE, EN 60745-1, EN 60745-2-3.

Ces produits sont également conformes aux

normes 2004/108/CE et 2011/65/UE. Pour plus

d’informations, veuillez contacter DEWALT à

l’adresse suivante ou vous reporter au dos de cette

notice d’instructions.

Le soussigné est responsable de la compilation du

fichier technique et fait cette déclaration au nom de

DEWALT.

Horst Grossmann

Vice Président de l’Ingénierie et du développement

produit

DEWALT, Richard-Klinger-Straße 11,

D-65510, Idstein, Allemagne

01.03.2012

AVERTISSEMENT: pour réduire tout

risque de dommages corporels, lire la

notice d’instructions

Consignes de sécurité générales

propres aux outils électriques

AVERTISSEMENT! lire toutes les

directives et consignes de sécurité.

Tout manquement aux directives et

consignes ci-incluses comporte des

risques de décharges électriques,

d’incendie et/ou de dommages

corporels graves.

CONSERVER TOUTES CES DIRECTIVES ET

CONSIGNES À TITRE DE RÉFÉRENCE

Le terme «outil électrique» mentionné dans les

avertissements ci-après se rapporte aux outils

alimentés sur secteur (avec fil) ou par piles (sans fil).

1) SÉCURITÉ - AIRE DE TRAVAIL

a) Maintenir l’aire de travail propre et bien

éclairée. Les lieux sombres ou encombrés

sont propices aux accidents.

b) Ne pas utiliser un outil électrique dans un

milieu déflagrant, comme en présence de

liquides, gaz ou poussières inflammables.

Les outils électriques peuvent produire des

étincelles qui pourraient enflammer toute

émanation ou poussière ambiante.

c) Maintenir à l’écart les enfants, ou toute

autre personne, lors de l’utilisation d’un

outil électrique. Toute distraction pourrait

faire perdre la maîtrise de l’appareil.

2) SÉCURITÉ – ÉLECTRICITÉ

a) La fiche électrique de l’outil doit

correspondre à la prise murale. Ne

modifier la fiche en aucune façon. Ne

pas utiliser de fiche d’adaptation avec

un outil électrique mis à la terre (masse).

L’utilisation de fiches d’origine et de prises

appropriées réduira tout risque de décharges

électriques.

b) Éviter tout contact corporel avec des

éléments mis à la terre comme: tuyaux,

radiateurs, cuisinières ou réfrigérateurs.

Les risques de décharges électriques

augmentent lorsque le corps est mis à la

terre.

c) Ne pas exposer les outils électriques à

la pluie ou à l’humidité. Tout contact d’un

outil électrique avec un liquide augmente les

risques de décharges électriques.

d) Ne pas utiliser le cordon de façon

abusive. Ne jamais utiliser le cordon

pour transporter, tirer ou débrancher un

outil électrique. Protéger le cordon de

toute source de chaleur, de l’huile, et

de tout bord tranchant ou pièce mobile.

Les cordons endommagés ou emmêlés

augmentent les risques de décharges

électriques.

e) En cas d’utilisation d’un outil électrique à

l’extérieur, utiliser systématiquement une

rallonge conçue à cet effet. Cela diminuera

tout risque de décharges électriques.

f) Si on ne peut éviter d’utiliser un outil

électrique en milieu humide, utiliser

un circuit protégé par un dispositif de

courant résiduel (RCD). Cela réduira tout

risque de décharges électriques.

3) SÉCURITÉ INDIVIDUELLE

a) Rester systématiquement vigilant et faire

preuve de jugement lorsqu’on utilise un

outil électrique. Ne pas utiliser d’outil

électrique en cas de fatigue ou sous

FRANÇAIS

l’influence de drogues, d’alcool ou de

médicaments. Tout moment d’inattention

pendant l’utilisation d’un outil électrique

comporte des risques de dommages

corporels graves.

b) Porter un équipement de protection

individuel. Porter systématiquement un

dispositif de protection oculaire. Le fait

de porter un masque anti-poussières, des

chaussures antidérapantes, un casque

de sécurité ou un dispositif de protection

auditive, lorsque la situation le requiert,

réduira les risques de dommages corporels.

c) Prévenir tout démarrage accidentel.

S’assurer que l’interrupteur est en

position d’arrêt avant de brancher l’outil

sur le secteur et/ou à la batterie, ou de le

ramasser ou le transporter. Transporter un

outil le doigt sur l’interrupteur ou brancher un

outil électrique alors que l’interrupteur est en

position de marche invite les accidents.

d) Retirer toute clé de réglage avant de

démarrer l’outil. Une clé laissée sur une

pièce rotative d’un outil électrique comporte

des risques de dommages corporels.

e) Adopter une position stable. Maintenir les

pieds bien ancrés au sol et conserver son

équilibre en permanence. Cela permettra

de mieux maîtriser l’outil électrique en cas de

situations imprévues.

f) Porter des vêtements appropriés. Ne

porter aucun vêtement ample ou bijou.

Maintenir cheveux, vêtements et gants

à l’écart des pièces mobiles, car ils

pourraient s’y faire prendre.

g) Lorsqu’un dispositif de connexion

à un système de dépoussiérage ou

d’élimination est fourni, s’assurer qu’il est

branché et utilisé correctement. L’utilisation

de ces dispositifs peut réduire les risques

engendrés par les poussières.

4) UTILISATION ET ENTRETIEN DES OUTILS ÉLECTRIQUES

a) Ne pas forcer un outil électrique. Utiliser

l’outil approprié au travail en cours. L’outil

approprié effectuera un meilleur travail, de

façon plus sûre et à la vitesse pour laquelle il

a été conçu.

b) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout appareil

dont l’interrupteur est défectueux est

dangereux et doit être réparé.

c) Débrancher la fiche du secteur et/ou

la batterie de l’outil électrique avant

d’effectuer tout réglage, de changer tout

accessoire, ou avant de le ranger. Ces

mesures préventives réduiront tout risque de

démarrage accidentel de l’appareil.

d) Après utilisation, ranger les outils

électriques hors de portée des enfants

et ne permettre à aucune personne non

familière avec son fonctionnement (ou sa

notice d’instructions) de l’utiliser. Les outils

peuvent être dangereux entre des mains

inexpérimentées.

e) Entretenir les outils électriques. Vérifier

les pièces mobiles pour s’assurer qu’elles

sont bien alignées et tournent librement,

qu’elles sont en bon état et ne sont

affectées d’aucune condition susceptible

de nuire au bon fonctionnement de l’outil.

En cas de dommage, faire réparer l’outil

électrique avant toute nouvelle utilisation.

De nombreux accidents sont causés par des

outils mal entretenus.

f) Maintenir tout organe de coupe propre

et bien affûté. Les outils de coupe bien

entretenus et affûtés sont moins susceptibles

de se coincer et sont plus faciles à contrôler.

g) Utiliser un outil électrique, ses

accessoires, mèches, etc., conformément

aux présentes directives et suivant la

manière prévue pour ce type particulier

d’outil électrique, en tenant compte des

conditions de travail et de la tâche à

effectuer. L’utilisation d’un outil électrique

à des fins autres que celles prévues est

potentiellement dangereuse.

5) RÉPARATION

a) Faire entretenir les outils électriques par

un réparateur qualifié en n’utilisant que

des pièces de rechange identiques. Cela

permettra de préserver l’intégrité de l’outil

électrique et la sécurité de l’utilisateur.

RÈGLES PARTICULIÈRES DE

SÉCURITÉ ADDITIONNELLES

Consignes générales de sécurité

a) Cet outil électrique a été conçu pour le

meulage, ponçage (D28410, D28413 et

D28422 uniquement), brossage métallique

ou le tronçonnage. Lire toute directive

de sécurité, consigne, illustration et

spéciﬁ cation fournie avec l’outil électrique.

Tout manquement aux directives suivantes

pose des risques de décharges électriques,

d’incendie et/ou de blessures graves.

b) Les opérations telles que le polissage ne

sont pas recommandées avec cet outil

électrique. Les opérations telles que le

ponçage ne sont pas recommandées

FRANÇAIS

avec cet outil électrique (D28411, D28414,

D28421, D28423, D28432C et D28750). Toute

opération pour laquelle l’outil n’a pas été conçu

comporte des risques de dommages matériels

et corporels.

c) Ne pas utiliser des accessoires qui n’ont pas

été spécifiquement conçus et recommandés

par le fabricant de l’outil. Le fait que

l’accessoire peut être rattaché à l’outil électrique

ne veut pas automatiquement dire que son

utilisation ne posera aucun risque.

d) La vitesse nominale des accessoires

doit être équivalente ou supérieure

à celle recommandée sur l’étiquette

d’avertissement de l’outil. Les accessoires

utilisés à une vitesse plus rapide que leur vitesse

nominale peuvent éclater ou se détacher de

l’outil.

e) Le diamètre externe et l’épaisseur de

l’accessoire utilisé doivent se conformer

aux spécifications de la plaque signalétique

de l’outil électrique. Les accessoires aux

spécifications incorrectes ne peuvent être ni

maintenus ni contrôlés de façon adéquate.

f) L’alésage des meules, brides, tampons de

soutien, ou de tout autre accessoire, doit

correspondre parfaitement à la taille de la

broche de l’outil électrique. Les accessoires

dont l’alésage ne correspond pas au dispositif

d’installation de l’outil électrique ne tourneront

pas correctement, vibreront de façon excessive

et pourront causer la perte de contrôle de l’outil.

g) Ne pas utiliser d’accessoires endommagés.

Avant toute utilisation, vérifier tous les

accessoires, par exemple que les meules

abrasives ne sont ni ébréchées ni fendues,

les tampons de soutien ne sont ni fendus ni

usés excessivement, les brosses métalliques

ne comportent aucun élément brisé ou

lâche. En cas de chute, vérifier que l’outil

n’a pas été endommagé et remplacer tout

accessoire abîmé. Après avoir inspecté

et installé un accessoire, se situer, soi-

même et tout individu présent, hors du

plan de rotation de l’accessoire et laisser

tourner l’outil une minute à sa vitesse à

vide maximale. En général, tout accessoire

endommagé se brisera lors du temps d’essai.

h) Porter un équipement de protection

individuel. Selon l’application, utiliser une

protection faciale et des lunettes ou un

masque de protection. Si approprié, porter

un masque anti-poussières, une protection

auditive, des gants et un tablier d’atelier

capables de vous protéger contre toute

projection abrasive ou tout fragment. La

protection oculaire doit être capable d’arrêter

toute projection de débris engendrés par des

opérations diverses. Le masque anti-poussières

doit être capable de filtrer les particules

engendrées par l’opération en cours. Toute

exposition prolongée à un haut niveau de

décibels peut occasionner une perte de l’acuité

auditive.

i) Maintenir à distance toute personne

étrangère au travail en cours. Toute

personne à l’intérieure de l’aire de travail

doit porter un équipement de protection

individuel. Des débris provenant de la pièce

à travailler ou d’un accessoire brisé pourraient

être éjectés et causer des dommages corporels

au-delà de l’aire de travail immédiate.

j) Tenir l’outil par les surfaces isolées prévues

à cet effet pendant toute utilisation où

l’organe de coupe pourrait entrer en contact

avec des fils électriques cachés ou son

propre cordon. Tout contact de l’organe de

coupe avec un fil sous tension peut mettre les

parties métalliques exposées de l’outil sous

tension et électrocuter l’utilisateur.

k) Maintenir le cordon électrique éloigné de la

partie rotative de l’outil. En cas de perte de

contrôle, le cordon pourrait être sectionné ou

abîmé, et les bras ou mains pourraient entrer en

contact avec l’organe rotatif.

l) Attendre systématiquement l’arrêt complet

de l’outil avant de le déposer. L’organe rotatif

pourrait s’accrocher à la surface utilisée et

rendre l’outil dangereusement imprévisible.

m) Ne pas laisser l’outil électrique en marche

alors qu’il est accroché à votre côté. Tout

contact accidentel de l’organe rotatif pourrait

faire que ce dernier s’accroche aux vêtements

et qu’un accessoire entre en contact avec le

corps.

n) Nettoyer régulièrement les orifices

d’aération de l’outil. Le ventilateur du moteur

attirera de la poussière à l’intérieur du boîtier

et une accumulation excessive de poussières

métalliques pourrait poser des risques

d’électrocution/incendie.

o) Ne pas utiliser cet outil électrique à

proximité de matériaux inflammables, car

des étincelles pourraient les enflammer.

p) Ne pas utiliser d’accessoires nécessitant

l’utilisation d’un réfrigérant fluide. L’utilisation

d’eau ou de tout autre réfrigérant fluide pourrait

poser des risques d’électrocution ou de

décharges électriques.

FRANÇAIS

CONSIGNES GÉNÉRALES DE

SÉCURITÉ COMPLÉMENTAIRES

Causes et prévention anti-rebonds

Les rebonds sont la conséquence du grippage

ou coinçage d’une meule, d’un tampon de

soutien, d’une brosse en rotation ou de tout autre

accessoire. Tout grippage ou coinçage causera

rapidement le blocage de l’accessoire en rotation,

ce qui lancera l’outil non contrôlé dans la direction

opposée à l’accessoire en rotation au point du

grippage.

Par exemple, si une meule abrasive reste accrochée

ou pincée dans une pièce à travailler, le bord

de la meule engagée au point de grippage peut

s’enfoncer dans la surface du matériau et faire

tressauter ou rebondir la meule. La meule peut alors

rebondir vers ou à l’opposé de l’utilisateur, selon la

direction du mouvement de la meule au point de

grippage. Dans ces conditions, il peut aussi arriver

que les meules abrasives se brisent.

Les rebonds proviennent d’une utilisation impropre

de l’outil ou de conditions ou procédures

d’exécution incorrectes, et peuvent être évités

en prenant les précautions adéquates énoncées

ci-dessous:

a) Maintenir la scie fermement en positionnant

le corps et les bras de façon à pouvoir

résister à toute force de rebonds. Utiliser

systématiquement la poignée latérale,

si fournie avec l’outil, pour un contrôle

maximal de l’outil en cas de rebonds ou

retour de couple au démarrage. L’utilisateur

peut contrôler le retour de couple ou les forces

de rebonds si des précautions adéquates sont

prises.

b) Ne jamais approcher les mains de l’organe

rotatif. L’accessoire pourrait rebondir sur les

mains.

c) Ne pas positionner le corps dans l’espace

que pourrait occuper l’outil en cas de

rebonds. Les rebonds projetteront l’outil dans

la direction opposée au mouvement de la meule

au point de grippage.

d) Prendre des précautions supplémentaires

pour travailler des coins, des bords acérés,

etc. Éviter que l’accessoire sursaute ou

reste accroché. Les coins, bords acérés ou les

sursauts ont tendance à retenir l’accessoire en

rotation et causer la perte de contrôle de l’outil,

ou des rebonds.

e) Ne pas rattacher une lame à chaîne

coupante, à sculpter ou une lame dentée.

Ces lames posent des risques de rebonds

fréquents et de perte de contrôle de l’outil.

Consignes spéciﬁ ques de sécurité

propres au polissage et au

tronçonnage abrasif

a) Utiliser uniquement des types de meules

recommandés pour votre outil électrique

ainsi que le carter spécifiquement conçu

pour la meule choisie. Les meules non

conçues pour un outil électrique ne peuvent être

adéquatement protégées et sont dangereuses.

b) Le carter doit être soigneusement arrimé à

l’outil électrique et installé pour optimiser

la sécurité, de façon à ce que l’utilisateur

soit le moins possible exposé à la meule.

Le carter doit protéger l’utilisateur contre des

fragments de roue cassés, le contact accidentel

et des étincelles qui pourraient enflammer les

vêtements.

c) Les meules ne doivent être utilisées que

pour les applications recommandées. Par

exemple: ne pas meuler avec la partie

latérale d’une meule à tronçonner. Les

meules à tronçonner ont été conçues pour

le meulage périphérique, toute force latérale

appliquée sur ces meules pourrait les faire

éclater.

d) Utiliser systématiquement des brides de

meules en parfait état, de taille et forme

adaptées à la meule choisie. Les brides

de meules servent de support aux meules,

réduisant ainsi les possibilités que la meule

se brise. Les brides de meules à tronçonner

peuvent différer des brides de disques à meuler.

e) Ne pas utiliser de meules émoussées lors

de leur utilisation sur des outils électriques

plus gros. Les meules conçues pour des outils

électriques plus gros ne sont pas adéquates

pour les vitesses plus rapides des outils plus

petits, et risqueraient d’éclater.

Consignes spéciﬁ ques de

sécurité additionnelles propres au

tronçonnage abrasif

a) Ne pas gripper la meule à tronçonner ou lui

appliquer une pression excessive. Ne pas

tenter d’effectuer des profondeurs de coupe

excessives. Pousser excessivement la meule

augmente la charge imposée à l’outil, et les

possibilités de torsion ou grippage de la meule

dans la coupe, et par conséquent les rebonds

et bris.

FRANÇAIS

Étiquettes sur l’appareil

On trouve les diagrammes suivants sur l’outil:

Lire la notice d’instructions avant toute

utilisation.

Porter un dispositif de protection auditive.

Porter un dispositif de protection oculaire.

EMPLACEMENT DE LA DATE CODÉE DE FABRICATION

(FIG. 1)

La date codée de fabrication (t), qui comprend aussi

l’année de fabrication, est imprimée sur le boîtier.

Exemple: 2013 XX XX

Année de fabrication

Contenu de l’emballage

Ce carton comprend:

1 Meuleuse d’angle

1 Carter de protection

1 Poignée latérale

1 Jeu de flasques

1 Clé à ergots

1 Notice d’instructions

1 Dessin éclaté

• Vérifier que l’appareil et ses pièces ou

accessoires n’ont pas été endommagés lors du

transport.

• Prendre le temps de lire attentivement et

comprendre cette notice d’instructions avant

toute utilisation de l’appareil.

Description (ﬁ g. 1)

AVERTISSEMENT: ne jamais modifier

l’outil ni aucun de ses composants, car

cela pose des risques de dommages

corporels ou matériels.

a. Interrupteur marche/arrêt

b. Bouton de déblocage

c. Blocage de l’arbre

d. Carter de protection

e. Poignée latérale

USAGE PRÉVU

Les modèles de meuleuses angulaires D28410,

D28413 et D28422, ont été conçus pour les

applications professionnelles de meulage,

tronçonnage, brossage métallique et ponçage.

Les modèles de meuleuses angulaires industrielles

D28411, D28414, D28421, D28423, D28432C

et D28750 ont été conçus pour les applications

professionnelles de meulage, tronçonnage et

brossage métallique.

NE PAS utiliser de meules autres que des meules à

moyeu déporté ou des disques à lamelles.

NE PAS utiliser ces outils en milieu ambiant humide

ou en présence de liquides ou de gaz inflammables.

Ces meuleuses angulaires industrielles sont des

outils électriques de professionnels.

NE PAS les laisser à la portée des enfants. Une

supervision est nécessaire auprès de tout utilisateur

non expérimenté.

• Ce produit n’est pas prévu pour être utilisé par

des personnes (y compris les enfants) dont les

capacité physiques, sensorielles ou mentales

sont réduites ou qui manquent d’expérience

ou d’aptitudes, sauf si ces personnes sont

surveillées par une autre personne responsable

de leur sécurité. Ne jamais laisser les enfants

seuls avec ce produit.

Dispositif de démarrage progressif

D28413, D28414, D28422, D28423, D28432C, D28750

Le dispositif de démarrage progressif permet d’éviter

l’à-coup du démarrage. Ceci est particulièrement

utile en cas de travaux dans des espaces restreints.

Sécurité électrique

Le moteur électrique a été conçu pour fonctionner

sur une tension unique. Vérifier systématiquement

que la tension du secteur correspond bien à la

tension indiquée sur la plaque signalétique.

Votre outil DEWALT à double isolation

est conforme à la norme EN60745; un

branchement à la terre n’est donc pas

nécessaire.

Si le cordon fourni est endommagé, le remplacer

par un cordon spécialement conçu à cet effet, et

disponible auprès du service après-vente DEWALT.

CH Toujours utiliser la fiche prescrite lors du

remplacement du câble d’alimentation.

Type 11 pour la classe II

(Isolation double) -outils

FRANÇAIS

Type 12 pour la classe I

(Conducteur de terre) - outils

CH En cas d’utilisation à l’extérieur, connecter les

outils portatifs à un disjoncteur FI.

Utilisation d’une rallonge

Si une rallonge s’avère nécessaire, utiliser une

rallonge à trois fils homologuée et compatible avec

la tension nominale de cet outil (se reporter à la

section Caractéristiques techniques). La section

minimale du conducteur est de 1,5mm2 pour une

longueur maximale de 30m.

En cas d’utilisation d’un dévidoir, dérouler

systématiquement le câble sur toute sa longueur.

ASSEMBLAGE ET RÉGLAGES

AVERTISSEMENT: pour réduire

tout risque de dommages corporels

graves, arrêter et débrancher l’outil

du secteur avant tout réglage ou

avant de retirer ou d’installer toute

pièce ou tout accessoire. Avant de

rebrancher l’outil, presser puis relâcher

la gâchette pour s’assurer que l’outil est

bien à l’arrêt. Tout démarrage accidentel

pourrait causer des dommages

corporels.

Installation de la poignée latérale

(ﬁ g. 6, 7)

AVERTISSEMENT: avant toute

utilisation, vérifier que la poignée est

solidement arrimée.

AVERTISSEMENT: la poignée latérale

doit toujours être utilisée pour conserver

le contrôle de l’outil en permanence.

Pour le meulage, vissez la poignée latérale (e)

solidement dans l’un des trous (o) sur l’un des côtés

du boîtier d’engrenage (fig. 6).

Pour la coupe, vissez la poignée latérale (e)

solidement dans le trou supérieur (p) ou dans

l’un des trous (q) sur l’un des côtés du boîtier

d’engrenage (fig. 7).

Rotation de la poignée principale

(ﬁ g. 8, 9)

D28423, D28432C, D28750

La poignée rotative permet une prise en main plus

confortable pour les applications de découpe avec la

poignée latérale montée dans le trou supérieur.

La poignée rotative peut être placée à 30°, 60° et

90° à gauche comme à droite.

1. Tirez l’onglet à ressort (r) pour déverrouiller le

mécanisme rotatif (fig. 8). Tenez l’onglet en

position sortie.

2. Faites pivoter la poignée (s) dans la position

désirée (fig. 9).

3. Relâchez l’onglet et verrouillez-le en position.

4. Vérifiez que le mécanisme rotatif est verrouillé.

AVERTISSEMENT: n’utilisez pas

l’outil si la poignée rotative n’est pas en

position verrouillée.

Installation et retrait du carter

(ﬁ g. 2)

AVERTISSEMENT: pour réduire

tout risque de dommages corporels

graves, arrêter et débrancher l’outil

du secteur avant tout réglage ou

avant de retirer ou d’installer toute

pièce ou tout accessoire. Avant de

rebrancher l’outil, presser puis relâcher

la gâchette pour s’assurer que l’outil est

bien à l’arrêt. Tout démarrage accidentel

pourrait causer des dommages

corporels.

ATTENTION: cette meuleuse à disque

doit être utilisée avec un carter.

Pour utiliser les modèles de meuleuses à disque

D28410, D28411, D28413, D28414, D28421,

D28422, D28423, D28432C ou D28750 avec une

meule abrasive agglomérée pour la découpe du

métal ou de la maçonnerie, un carter de type 1

DOIT être utilisé. Les carters de type 1 sont vendus

séparément chez votre distributeur DEWALT.

REMARQUE: veuillez vous reporter au Tableau

d’accessoires de meulage et de tronçonnage en

fin de section pour obtenir la liste des accessoires

pouvant être utilisés avec ces meuleuses.

1. Poser la meuleuse sur le dos, l’arbre dirigé vers

vous.

2. Dévissez le système de blocage (f) et placez le

carter protecteur (d) sur l’outil selon le schéma.

3. Alignez les ﬁillets (g) avec les encoches (h).

4. Enfoncez le carter de protection et faites-le

tourner jusqu’à la position souhaitée.

5. Augmentez au besoin la force de blocage en

serrant la vis (i).

6. Serrez le dispositif de blocage.

Pour démonter le carter, dévissez le système de

blocage.

FRANÇAIS

ATTENTION: si le carter ne peut pas

être resserré correctement à l’aide de

la vis, ne pas utiliser l’outil. Pour réduire

tout risque de dommages corporels,

amener l’outil et le carter dans un centre

de réparation pour faire réparer ou

remplacer le carter.

Installation et retrait d’un disque à

meuler ou à tronçonner (ﬁ g. 3–5)

AVERTISSEMENT: ne pas utiliser de

disque endommagé.

1. Disposez l’outil sur une table, avec le carter sur

le dessus.

2. Installez correctement la bride de soutien (j) sur

la broche (k) (fig. 3).

3. Placez le disque (l) sur la bride de soutien (j)

(fig. 4). Lors de l’installation d’un disque avec

un centre en relief, assurez-vous que ce centre

en relief (m) soit positionné contre la bride de

soutien (j).

4. Vissez l’écrou de blocage fileté (n)) sur la broche

(k) (fig. 5):

a. L’anneau sur l’écrou de blocage fileté (n) doit

se trouver contre le disque lorsqu’on utilise

un disque de meulage (fig. 5A);

b. L’anneau sur l’écrou de blocage fileté (n) doit

se trouver à l’opposé du disque lorsqu’on

utilise un disque à tronçonner (fig. 5B).

5. Appuyez sur le bouton de blocage de l’arbre

qu’elle se verrouille en place (fig. 4).

6. Resserrez l’écrou de blocage fileté (n) à l’aide de

la clé de serrage à deux broches fournie avec

l’outil.

7. Libérez le bouton de blocage de l’arbre.

8. Pour retirer le disque, desserrez l’écrou de

blocage fileté (n) à l’aide de la clé de serrage à

deux broches.

Montage et démontage du

tampon support/papier abrasif

(ﬁ g. 1, 5)

1. Disposez l’outil sur une table, avec le carter sur

le dessus.

2. Retirez la bride de support (j).

3. Placez le tampon support en caoutchouc

correctement sur la broche (k).

4. Placez le papier abrasif sur le tampon support

en caoutchouc.

5. Vissez l’écrou de blocage fileté (n) sur la broche.

L’anneau sur l’écrou de blocage fileté (n) doit

être tourné vers le tampon support.

6. Appuyez sur le bouton de blocage de l’arbre

qu’elle se verrouille en place.

7. Resserrez l’écrou de blocage fileté (n) à l’aide de

la clé de serrage à deux broches.

8. Libérez le verrouillage de l’arbre.

9. Pour retirer le tampon support en caoutchouc,

desserrez l’écrou de blocage fileté (n) à l’aide de

la clé de serrage à deux broches.

Montage d’une brosse métallique

Vissez la brosse métallique directement sur l’arbre,

sans utiliser l’entretoise ni le flasque fileté.

Avant tout utilisation

• Installez le carter et le disque ou la meule

appropriés. N’utilisez aucun disque ou meule

excessivement émoussé.

• Ne pas utiliser d’accessoires endommagés.

Avant toute utilisation, vérifier tous les

accessoires, par exemple que les meules

abrasives ne sont ni ébréchées ni fendues,

les tampons de soutien ne sont ni fendus ni

usés excessivement, les brosses métalliques

ne comportent aucun élément brisé ou lâche.

En cas de chute, vérifier que l’outil n’a pas

été endommagé et remplacer tout accessoire

abîmé. Après avoir inspecté et installé un

accessoire, se situer, soi-même et tout

individu présent, hors du plan de rotation de

l’accessoire et laisser tourner l’outil une minute

à sa vitesse à vide maximale. En général, tout

accessoire endommagé se brisera lors du

temps d’essai.

• Assurez-vous que les brides, externe et

interne, sont correctement installées. Suivez

les instructions fournies dans le Tableau des

accessoires de meulage et découpe.

• Assurez-vous que le disque ou la meule

tourne dans le sens des flèches marquées sur

l’accessoire et l’outil.

FONCTIONNEMENT

Consignes d’utilisation

AVERTISSEMENT: respecter

systématiquement les consignes de

sécurité et les normes en vigueur.

FRANÇAIS

AVERTISSEMENT: pour réduire

tout risque de dommages corporels

graves, arrêter et débrancher l’outil

du secteur avant tout réglage ou

avant de retirer ou d’installer toute

pièce ou tout accessoire. Avant de

rebrancher l’outil, presser puis relâcher

la gâchette pour s’assurer que l’outil est

bien à l’arrêt.

AVERTISSEMENT:

• S’assurer que le matériau à meuler est

fermement arrimé.

• Utilisez les pinces ou un étau pour

fixer et soutenir l’ouvrage sur une

plateforme stable. Il est important pour

serrer et soutenir l’ouvrage de manière

sûre afin d’éviter le mouvement de

l’ouvrage et la perte de contrôle. Le

mouvement de l’ouvrage ou la perte

de contrôle peuvent représenter

un risque et causer des blessures

personnelles.

• Soutenir les panneaux, ou toute pièce

surdimensionnée, pour minimiser tout

risque de grippage ou rebond de la

meule. Les pièces larges ont tendance

à s’affaisser sous leur propre poids.

Un support doit être installé sous la

pièce à travailler, près de la ligne de

coupe, et près des bords, de chaque

côté de la meule.

• Portez toujours des gants de travail

appropriés lors de l’utilisation de cet

outil.

• Le boîtier d’engrenage devient très

chaud pendant l’utilisation.

• Appliquer seulement une pression

légère sur l’outil. Ne pas exercer de

pression latérale sur le disque.

• Éviter toute surcharge. Si l’outil venait

à surchauffer, le laisser fonctionner à

vide quelques minutes pour refroidir

l’accessoire. Ne pas toucher les

accessoires avant qu’ils soient

refroidis. Les disques deviennent très

chaud pendant l’utilisation.

• Ne jamais utiliser de bagues de

réduction, ou autres adaptateurs,

pour ajuster un large trou de meule

abrasive.

• Ne jamais utiliser l’outil sans son

dispositif de protection.

• L’outil n’est pas conçu pour être utilisé

avec une meule boisseau.

• Ne pas utiliser l’outil électrique avec un

support de découpe.

• Ne jamais utiliser de tampon avec des

produits abrasifs liés.

• Soyez prudent, la meule continue de

tourner une fois que l’outil est arrêté.

Position correcte des mains

(ﬁ g. 1)

AVERTISSEMENT: pour réduire tout

risque de dommages corporels graves,

adopter SYSTÉMATIQUEMENT la

position des mains illustrée.

AVERTISSEMENT: pour réduire

tout risque de dommages corporels

graves, maintenir fermement et

SYSTÉMATIQUEMENT l’outil pour

anticiper toute réaction soudaine de sa

part.

La position correcte des mains requiert une main

sur la poignée latérale (e), et l’autre sur le boîtier de

l’outil, comme illustré en figure 1.

Mise en marche et arrêt (ﬁ g. 1)

L’interrupteur marche/arrêt est équipé d’un bouton

de déblocage.

Pour utiliser l’outil, appuyez sur le bouton de

déblocage (b), puis sur l’interrupteur marche/arrêt

(a).

Relâchez le bouton de déblocage (b). Pour arrêter

l’outil, relâcher l’interrupteur.

Bouton de blocage de l’arbre (ﬁ g. 1)

Le bouton de blocage de l’arbre (c) est destiné à

empêcher la broche de tourner lors de l’installation

ou du retrait de la meule. N’utilisez le bouton de

blocage de l’arbre que lorsque l’outil est à l’arrêt,

débranché du secteur, et après arrêt complet du

moteur.

AVIS: pour réduire tout risque de

dommages matériels, ne pas actionner

le bouton de blocage de l’arbre alors

que l’outil est en marche. L’outil pourrait

non seulement être endommagé

mais tout accessoire installé pourrait

se détacher et poser des risques de

dommages corporels.

Pour actionner le verrouillage, appuyez sur le bouton

de blocage de l’arbre puis faites tourner la broche

jusqu’à la bloquer complètement.

FRANÇAIS

Applications métal

Avant d’utiliser l’outil pour des applications métal,

assurez-vous que le dispositif à courant résiduel

(DCR) a été inséré pour prévenir tout risque résiduel

inhérent aux limailles.

Si le courant venait à être coupé par le DCR,

rapportez l’outil chez un réparateur agréé DEWALT.

AVERTISSEMENT: dans des

conditions de travail extrêmes, des

poussières conductrices peuvent

s’accumuler à l’intérieur du boîtier

de l’appareil lors du travail du métal.

Cela pourra provoquer la dégradation

de l’isolation protectrice de l’appareil

et poser des risques de décharges

électriques.

Pour éviter toute accumulation de limailles à

l’intérieur de l’appareil, il est recommandé de

nettoyer quotidiennement les fentes d’aération. Se

reporter à la section Maintenance.

Utilisation de disques à lamelles

AVERTISSEMENT: accumulation de

poussières métalliques. L’utilisation

intensive de disques à lamelles pour

des applications métal pose des risques

accrus de décharges électriques.

Pour réduire ces risques, insérer un

DCR avant utilisation et nettoyer les

fentes d’aération quotidiennement

en y soufflant de l’air comprimé

conformément aux instructions de

maintenance ci-dessous.

Pour couper le métal

Pour le tronçonnage avec des abrasifs

agglomérés, toujours utiliser le carter de

protection de type 1.

Lors de la coupe, adopter une vitesse modérée

et adaptée au matériau à découper. Ne pas trop

appuyer sur le disque de tronçonnage, ni incliner ou

faire osciller la machine.

Ne pas réduire la vitesse de ralentissement des

disques de tronçonnage en appliquant une pression

latérale.

La machine doit toujours être utilisée avec un

mouvement de meulage vers le haut. Dans le

cas contraire, il existe un risque d’être poussé de

manière incontrôlée hors de la découpe.

Lors de la découpe de profilés et de barres carrées,

il convient de commencer par la section la plus

petite.

Meulage grossier

Ne jamais utiliser de disque de tronçonnage

pour le dégrossissage.

Les meilleurs résultats de dégrossissage sont

obtenus en orientant la machine selon un angle de

30° à 40°. Déplacez la machine d’avant en arrière

avec une pression modérée. De cette manière,

la pièce ne deviendra pas trop chaude, ne se

décolorera pas et aucune rainure ne sera formée.

Découpe de la pierre

La machine doit être utilisée uniquement pour

la découpe à sec.

Pour la découpe de la pierre, il convient d’utiliser un

disque de tronçonnage au diamant.

Utiliser la machine uniquement avec le masque

supplémentaire de protection contre la poussière.

Conseil de travail

Prenez soin lors de la découpe d’encoches

dans les parois structurelles. Les encoches

dans les parois structurelles sont sujettes à des

réglementations qui varient selon le pays. Ces

réglementations doivent être respectées dans tous

les cas. Avant de commencer le travail, consultez

l’ingénieur structurel responsable, l’architecte ou le

superviseur de construction.

MAINTENANCE

Cet outil DEWALT a été conçu pour fonctionner

longtemps avec un minimum de maintenance. Le

fonctionnement continu et satisfaisant de l’outil

dépend d’un entretien adéquat et d’un nettoyage

régulier.

AVERTISSEMENT: pour réduire

tout risque de dommages corporels

graves, arrêter et débrancher l’outil

du secteur avant tout réglage ou

avant de retirer ou d’installer toute

pièce ou tout accessoire. Avant de

rebrancher l’outil, presser puis relâcher

la gâchette pour s’assurer que l’outil est

bien à l’arrêt. Tout démarrage accidentel

pourrait causer des dommages

corporels.

Balais autorupteurs

Le moteur sera coupé automatiquement pour

indiquer que les balais de charbon sont presque

usés et qu’il faut effectuer la maintenance de l’outil.

Les balais de charbon ne peuvent être remplacés

par l’utilisateur. Rapportez l’outil chez un réparateur

agréé DEWALT.

FRANÇAIS

Lubriﬁ cation

Votre outil électrique ne requiert aucune lubrification

additionnelle.

Entretien

AVERTISSEMENT: éliminer poussière

et saleté du boîtier principal à l’aide d’air

comprimé chaque fois que les orifices

d’aération semblent s’encrasser. Porter

systématiquement des lunettes de

protection et un masque anti-poussières

homologués au cours de cette

procédure.

AVERTISSEMENT: ne jamais utiliser

de solvants ou tout autre produit

chimique décapant pour nettoyer

les parties non métalliques de l’outil.

Ces produits chimiques pourraient en

attaquer les matériaux utilisés. Utiliser

un chiffon humidifié avec de l’eau et

un savon doux. Protéger l’outil de tout

liquide et n’immerger aucune de ses

pièces dans aucun liquide.

Accessoires en option

AVERTISSEMENT: comme les

accessoires autres que ceux offerts par

DEWALT n’ont pas été testés avec ce

produit, leur utilisation avec cet appareil

pourrait être dangereuse. Pour réduire

tout risque de dommages corporels,

seuls des accessoires DEWALT

recommandés doivent être utilisés avec

cet appareil.

Veuillez consulter votre revendeur pour plus

d’informations sur les accessoires appropriés.

TABLEAU DES ACCESSOIRES

Max.

[mm]

Rotation

min.

[min.-1]

Vitesse

périphérique

[m/s]

Longueur

de trou

fileté

[mm]

Db d

230 6

22,23

6 500 80 -

180 8

22,23

8 500 80 -

Max.

[mm]

Rotation

min.

[min.-1]

Vitesse

périphérique

[m/s]

Longueur

de trou

fileté

[mm]

Db d

D230 - - 6 500 80 -

180 - - 8 500 80 -

b100 30 M14 8 500 45 23,0

230 15 M14 6 500 80 23,0

180 15 M14 8 500 80 23,0

Protection de l’environnement

Collecte sélective. Ne pas jeter ce produit

avec les ordures ménagères.

En fin de durée de vie ou d’utilité de votre

produit DEWALT, ne pas le jeter avec les ordures

ménagères, mais dans les conteneurs de collecte

sélective.

La collecte sélective des produits et

emballages usagés permet de recycler

et réutiliser leurs matériaux. La

réutilisation de matériaux recyclés aide à

protéger l’environnement contre la

pollution et à réduire la demande en

matière première.

Selon les réglementations locales, il peut être offert:

service de collecte sélective individuel des produits

électriques, ou déchetterie municipale ou collecte

sur les lieux d’achat des produits neufs.

DEWALT dispose d’installations pour la collecte et

le recyclage des produits DEWALT en fin de vie.

Pour profiter de ce service, veuillez rapporter votre

produit auprès d’un centre de réparation agréé qui le

recyclera en notre nom.

Pour connaître l’adresse d’un centre de réparation

agréé près de chez vous, veuillez contacter votre

distributeur DEWALT local à l’adresse indiquée dans

cette notice d’instructions, ou consulter la liste des

centres de réparation agréés DEWALT, l’éventail de

notre SAV et tout renseignement complémentaire

sur Internet à l’adresse: www.2helpU.com.

FRANÇAIS

GARANTIE

DEWALT est si sûr de la qualité de

ses produits qu’il propose à tous les

professionnels qui les utilisent, une garantie

exceptionnelle. Cette promesse de garantie

s’ajoute à vos droits contractuels en tant

qu’utilisateur professionnel ou vos droits

légaux en tant qu’utilisateur privé, non

professionnel, et elle ne peut en aucun cas

leur porter préjudices. Cette garantie est

valable au sein des territoires des États

membres de l’Union Européenne et au sein

de la Zone européenne de libre-échange.

• GARANTIE DE SATISFACTION DE 30 JOURS •

Si les performances de votre outil DEWALT

ne vous apportaient pas totale satisfaction,

retournez simplement, au point de vente,

l’outil accompagné de tous ses composants

originaux, dans un délai de 30 jours à

compter de sa date d’achat pour son

échange ou son remboursement intégral. Le

produit devra avoir été soumis à une usure

normale. Une preuve d’achat sera exigée.

• CONTRAT D’ENTRETIEN GRATUIT D’UN AN •

Si votre outil DEWALT doit subir un entretien

ou une révision dans les 12 mois suivant

l’achat, vous avez droit à une intervention

gratuite. Cette dernière sera effectuée

gratuitement par un centre de réparation

agréé DEWALT. Une preuve d’achat sera

exigée. Cela comprend la main-d’œuvre.

Les accessoires et les pièces détachées

sont exclus, à moins d’un défaut de

fabrication sous garantie.

• GARANTIE COMPLÈTE D’UN AN •

Si votre produit DEWALT présentait un vice

de matériau ou de fabrication dans les

12 mois à compter de sa date d’achat,

DEWALT garantit le remplacement gratuit de

toute pièce défectueuse ou, à notre entière

discrétion, le remplacement gratuit de

l’appareil, à condition que:

• Le produit ait été utilisé correctement;

• Le produit ait été soumis à une usure

normale;

• Aucune réparation n’ait été effectuée

par du personnel non autorisé;

• Une preuve d’achat soit fournie ;

• Le produit soit retourné complet,

avec l’ensemble de ses composants

originaux.

Si vous souhaitez effectuer une réclamation,

contactez votre revendeur ou consultez

l’emplacement du centre de réparation

agréé DEWALT le plus proche dans le

catalogue DEWALT ou contactez le service

clientèle DEWALT à l’adresse indiquée

dans ce manuel. Une liste des centres de

réparation agréés DEWALT et tout détail

complémentaire concernant notre service

après-vente, sont à votre disposition sur

notre site Internet: www.2helpU.com.

FRANÇAIS

TABLEAU D'ACCESSOIRES DE MEULAGE

Type de carter Accessoire Description Installation de la meule

CARTER DE

TYPE 27

Meule à moyeu

déporté

Carter de type 27

Bride de soutien

Meule de type 27 à moyeu

déporté

Écrou de blocage fileté

Disque à

lamelles

Brosse

métallique

circulaire

Brosse

métallique à

écrou taraudé

Carter de type 27

Brosse métallique circulaire

Brosse

coupelle à

écrou taraudé

Carter de type 27

Brosse métallique

Tampon de

soutien/disque

abrasif

Carter de type 27

Tampon de soutien en

caoutchouc

Disque abrasif

Écrou de blocage fileté

FRANÇAIS

TABLEAU D'ACCESSOIRES DE MEULAGE (suite)

Type de carter Accessoire Description Installation de la meule

CARTER DE

TYPE 1

Disque de

coupe de

maçonnerie,

liaisonné

Carter de type 1

Bride de soutien

Meule à tronçonner

Écrou de blocage fileté

Disque à métal,

liaisonné

CARTER DE

TYPE 1

CARTER DE

TYPE 27

Meule à

tronçonner

diamantée

ITALIANO

SMERIGLIATRICI ANGOLARI D28410, D28411, D28413,

D28414, D28421, D28422, D28423, D28432C, D28750

Congratulazioni!

Per aver scelto un apparato DEWALT. Gli anni di esperienza, lo sviluppo e l’innovazione meticolosi del

prodotto fanno di DEWALT uno dei partner più affidabili per gli utilizzatori di apparati elettrici professionali.

Dati Tecnici

D28410 D28411 D28413 D28414 D28421

Tensione VDC 230 230 230 230 230

Tipo 3 3/4 5 5/6 3

Potenza assorbita W 2100 2100 2200 2200 2300

Velocità nominale a vuoto min-1 8500 6500 8500 6500 6500

Diametro mola mm 180 230 180 230 230

Diametro dell’alberino M14 M14 M14 M14 M14

Lunghezza dell’alberino mm 21,5 21,5 21,5 21,5 21,5

Peso kg

4,7

5,3

* il peso comprende la smerigliatrice angolare e la protezione

D28422 D28423 D28432C D28750

Tensione VDC 230 230 230 230

Tipo 3 3 3 3/4

Potenza assorbita W 2400 2400 2600 2400

Velocità nominale a vuoto min-1 8500 6500 6500 5000

Diametro mola mm 180 230 230 230

Diametro dell’alberino M14 M14 M14 M14

Lunghezza dell’alberino mm 21,5 21,5 21,5 21,5

Peso kg

5,3

* il peso comprende la smerigliatrice angolare e la protezione

D28410 D28411 D28413 D28414 D28421

LPA (pressione sonora) dB(A) 96 98 96 98 94

KPA (incertezza pressione

sonora) dB(A) 3,0 3,0 3,0 3,0 3,0

LWA (potenza sonora) dB(A) 102 103 102 103 101

KWA (incertezza potenza

sonora) dB(A) 3,2 4,5 3,2 4,5 3,0

D28422 D28423 D28432C D28750

LPA (pressione sonora) dB(A) 96 94 94 95

KPA (incertezza pressione

sonora) dB(A) 3,0 3,0 3,0 3,0

LWA (potenza sonora) dB(A) 102 101 101 101

KWA (incertezza potenza

sonora) dB(A) 3,5 3,0 3,0 3,0

ITALIANO

D28410 D28411 D28413 D28414 D28421

Valori totali di vibrazione (somma dei tre valori assiali) calcolati secondo le normative EN 60745:

Valore di emissione delle vibrazioni a

- smerigliatura

h,AG

= m/s

4,9 4,9 4,9 5,2 5,1

Incertezza K = m/s2

1,5 1,5 1,5 1,5 1,5

Valore di emissione delle vibrazioni a

- sabbiatura

h,DS

= m/s2 2,3 - 2,2 - -

Incertezza K = m/s2

1,5 - 1,5 - -

D28422 D28423 D28432C D28750

Valori totali di vibrazione (somma dei tre valori assiali) calcolati secondo le normative EN 60745:

Valore di emissione delle vibrazioni a

- smerigliatura

h,AG

= m/s2 4,6 5,1 5,1 4,5

Incertezza K = m/s2

1,5 1,5 1,5 1,5

Valore di emissione delle vibrazioni a

- sabbiatura

h,DS

= m/s2

1,6 - - -

Incertezza K = m/s2

1,5 - - -

Il livello di emissione di vibrazioni indicato in questo

foglio informativo è stato misurato in base al test

standard indicato nella normativa EN 60745 e può

essere utilizzato per confrontare vari apparati fra

di loro. Può essere utilizzato per una valutazione

preliminare dell’esposizione.

AVVERTENZA: Il livello di emissioni

delle vibrazioni riportato è relativo alle

applicazioni principali dell’apparato.

Tuttavia, se l’apparato viene utilizzato

per applicazioni diverse, con diversi

accessori, o non riceve adeguata

manutenzione, il valore delle emissioni

di vibrazioni può essere differente. Ciò

potrebbe aumentare sensibilmente il

livello di esposizione durante il periodo di

utilizzo complessivo.

Una stima del livello di esposizione

alle vibrazioni deve anche considerare

i momenti in cui l’apparato è spento

o quando è acceso ma non viene

utilizzato. Ciò potrebbe ridurre

sensibilmente il livello di esposizione

durante il periodo di utilizzo complessivo.

È necessario identificare ulteriori misure

di sicurezza per proteggere l’operatore

dagli effetti delle vibrazioni. Per esempio:

eseguire una manutenzione adeguata

dell’apparato e degli accessori, evitare il

raffreddamento delle mani, organizzare il

lavoro.

Fusibili

Europa per apparati da 230 V 10 Ampere, di rete

Deﬁ nizioni: istruzioni di sicurezza

Le definizioni sottostanti descrivono il livello di allerta

rappresentato da ogni parola di segnalazione. Si

invita a leggere attentamente il manuale, prestando

attenzione a questi simboli.

PERICOLO: indica una situazione di

pericolo imminente che, se non evitata,

provoca lesioni gravi o addirittura

mortali.

AVVERTENZA: indica una situazione

potenzialmente pericolosa che, se non

evitata, può causare morte o gravi

lesioni.

ATTENZIONE: indica una situazione

potenzialmente pericolosa che, se non

evitata, potrebbe provocare lesioni di

gravità lieve o media.

AVVISO: indica una situazione non in

grado di causare lesioni personali

ma che, se non evitata, potrebbe

provocare danni materiali.

Evidenzia il rischio di scossa elettrica.

Evidenzia il rischio d’incendio.

ITALIANO

Dichiarazione di conformità CE

DIRETTIVA MACCHINE

D28410, D28411, D28413, D28414, D28421, D28422,

D28423, D28432C, D28750

DEWALT dichiara che i prodotti qui descritti nei Dati

tecnici sono conformi alle normative:

2006/42/CE, EN 60745-1, EN 60745-2-3.

Questi prodotti sono anche conformi alle normative

2004/108/CE e 2011/65/UE. Per ulteriori

informazioni, contattare DEWALT all’indirizzo

seguente o vedere sul retro del manuale.

Il firmatario è responsabile della compilazione del

documento tecnico e rende questa dichiarazione per

conto di DEWALT.

Horst Grossmann

Vice Presidente Progettazione e Sviluppo Prodotti

DEWALT, Richard-Klinger-Strasse 11,

D-65510, Idstein, Germania

01.03.2012

AVVERTENZA: per ridurre il rischio di

lesioni, leggere il manuale di istruzioni

Avvertenze generali di sicurezza per

apparati elettrici

AVVERTENZA! leggere

attentamente tutte le avvertenze e

le istruzioni. La mancata osservanza

delle istruzioni seguenti può causare

scossa elettrica, incendio e/o gravi

lesioni personali.

CONSERVARE LE AVVERTENZE E LE ISTRUZIONI

PER RIFERIMENTI FUTURI

Il termine “apparato elettrico” utilizzato nelle

avvertenze fa riferimento sia agli apparati alimentati

a corrente (con cavo elettrico), sia a quelli a batteria

(senza cavo).

1) SICUREZZA DELL’AREA DI LAVORO

a) Mantenere l’area di lavoro pulita e

ben illuminata. Gli ambienti disordinati o

scarsamente illuminati favoriscono gli incidenti

b) Non azionare gli apparati in ambienti

con atmosfera esplosiva, come quelli

in presenza di liquidi, gas o polveri

infiammabili. Gli apparati elettrici creano

scintille che possono incendiare le polveri o i

fumi.

c) Durante l’uso di un apparato elettrico,

tenere lontani i bambini e chiunque si

trovi nelle vicinanze. Le distrazioni possono

provocare la perdita di controllo.

2) SICUREZZA ELETTRICA

a) Le spine dell’apparato elettrico devono

essere adatte alla presa di alimentazione.

Non modificare la spina in alcun modo.

Non collegare un adattatore alla spina di

un apparato elettrico dotato di scarico a

terra. Per ridurre il rischio di scossa elettrica

evitare di modificare le spine e utilizzare

sempre le prese appropriate.

b) Evitare il contatto con superfici collegate

con la terra, quali tubature, termosifoni,

fornelli e frigoriferi. Se il proprio corpo è

collegato con la terra, il rischio di scossa

elettrica aumenta.

c) Non esporre gli apparati elettrici alla

pioggia o all’umidità. Se l’acqua entra

nell’apparato elettrico aumenta il rischio di

scossa elettrica.

d) Non utilizzare il cavo elettrico in modo

improprio. Non utilizzare mai il cavo per

spostare, tirare o scollegare l’apparato

elettrico. Tenere il cavo elettrico lontano

da fonti di calore, olio, bordi taglienti

o parti in movimento. Se il cavo è

danneggiato o impigliato, il rischio di scossa

elettrica aumenta.

e) Quando l’apparato elettrico viene

impiegato all’aperto, utilizzare unicamente

cavi di prolunga previsti per esterni. L’uso

di un cavo elettrico adatto ad ambienti esterni

riduce il rischio di scossa elettrica.

f) Se è non è possibile evitare l’uso di un

apparato elettrico in ambienti umidi,

usare una fonte di corrente protetta da un

interruttore differenziale (salvavita) L’uso di

un interruttore differenziale riduce il rischio di

scossa elettrica.

3) SICUREZZA PERSONALE

a) Quando si utilizza un apparato elettrico

evitare di distrarsi. Prestare attenzione

a quello che si sta facendo e utilizzare

il buon senso. Non utilizzare l’apparato

elettrico quando si è stanchi o sotto

l’effetto di droghe, alcool o medicinali.

Un solo attimo di distrazione durante l’uso di

ITALIANO

tali apparati potrebbe provocare gravi lesioni

personali

b) Indossare abbigliamento di protezione

adeguato. Utilizzare sempre protezioni

oculari. L’uso di abbigliamento di protezione

quali mascherine antipolvere, scarpe

antinfortunistiche antiscivolo, caschi di

sicurezza o protezioni uditive, in condizioni

opportune consente di ridurre le lesioni

personali.

c) Evitare avvii involontari. Assicurarsi

che l’interruttore sia in posizione di

spento prima inserire l’alimentazione

elettrica e/o il blocco batteria e prima

di afferrare o trasportare l’apparato. Il

trasporto di apparati elettrici tenendo il dito

sull’interruttore o quando sono collegati alla

rete elettrica con l’interruttore nella posizione

di acceso provoca incidenti.

d) Prima di accendere l’apparato elettrico,

rimuovere eventuali chiavi o utensili di

regolazione. Un utensile di regolazione

o una chiave fissati su una parte rotante

dell’apparato elettrico possono provocare

lesioni personali.

e) Non sporgersi. Mantenere sempre una

buona stabilità al suolo ed equilibrio. Ciò

consente un migliore controllo dell’apparato

nelle situazioni impreviste.

f) Indossare vestiario adeguato. Non

indossare abiti lenti o gioielli. Tenere

capelli, vestiti e guanti lontano dalle parti

in movimento. Abiti lenti, gioielli o capelli

lunghi possono impigliarsi nelle parti in

movimento.

g) Se i dispositivi sono forniti di

collegamento con l’attrezzatura di

aspirazione e raccolta delle polveri,

assicurarsi che siano collegati e utilizzati

correttamente. La raccolta delle polveri può

ridurre i pericoli legati a queste ultime.

4) USO E MANUTENZIONE DELL’APPARATO ELETTRICO

a) Non forzare l’apparato. Utilizzare un

apparato adatto al lavoro da eseguire.

L’apparato lavora meglio e con maggior

sicurezza se utilizzato secondo quanto è stato

previsto.

b) Non utilizzare l’apparato se l’interruttore

non permette l’accensione o lo

spegnimento. Qualsiasi apparato elettrico

che non possa essere controllato tramite

l’interruttore è pericoloso e deve essere

riparato.

c) Staccare la spina dall’alimentazione

elettrica e/o il blocco batteria

dell’apparato elettrico prima di effettuare

qualsiasi tipo di regolazione, prima

di cambiare gli accessori o di riporlo.

Queste misure di sicurezza preventive

riducono il rischio di azionare l’apparato

accidentalmente.

d) Riporre gli apparati non utilizzati fuori

dalla portata dei bambini ed evitarne

l’uso da parte di persone che hanno poca

familiarità con l’apparato elettrico e con le

presenti istruzioni. Gli apparati elettrici sono

pericolosi in mano a persone inesperte.

e) Eseguire una manutenzione adeguata

degli apparati elettrici. Verificare il

cattivo allineamento e inceppamento di

parti mobili, la rottura di componenti e

ogni altra condizione che possa influire

sul funzionamento degli apparati. Se

danneggiato, far riparare l’apparato

elettrico prima dell’uso. Molti incidenti sono

provocati da apparati elettrici su cui non è

stata effettuata la corretta manutenzione.

f) Tenere gli utensili da taglio affilati e puliti.

La manutenzione corretta degli utensili da

taglio con bordi affilati riduce le probabilità di

inceppamento e ne facilita il controllo.

g) Utilizzare l’apparato elettrico, gli

accessori, le punte ecc., rispettando

le presenti istruzioni e tenendo in

considerazione le condizioni di

funzionamento e il lavoro da eseguire.

L’utilizzo dell’apparato elettrico per impieghi

diversi da quelli previsti può provocare

situazioni di pericolo.

5) ASSISTENZA

a) L’apparato elettrico deve essere riparato

da personale qualificato,che utilizzi

ricambi originali identici alle parti da

sostituire. In questo modo viene garantita la

sicurezza dell’apparato elettrico.

NORME DI SICUREZZA SPECIFICHE

AGGIUNTIVE

Avvertenze di sicurezza per tutte le

lavorazioni

a) Questo apparato è stato progettato per

essere utilizzato come smerigliatrice,

sabbiatrice(solo D28410, D28413 e D28422),

spazzola metallica o apparato di taglio.

Leggere attentamente tutte le avvertenze,

istruzioni, illustrazioni e speciﬁ che fornite

con l’apparato. La mancata osservanza delle

istruzioni seguenti può dar luogo a scossa

elettrica, incendio e/o lesioni gravi .

ITALIANO

b) Con questo apparato non è consigliabile

eseguire lavorazioni di lucidatura. Con

questo apparato non è raccomandabile

eseguire operazioni di sabbiatura (D28411,

D28414, D28421, D28423, D28432C e

D28750). L’esecuzione di lavorazioni per le quali

l’apparato non è stato progettato comporta dei

rischi e può causare lesioni personali

c) Non utilizzare accessori non progettati

appositamente o non consigliati dal

produttore per questo tipo di apparato.

Anche se un accessorio può essere collegato

all’apparato, ciò non ne garantisce la sicurezza

di utilizzo.

d) La velocità nominale dell’accessorio deve

essere pari almeno a quella massima

indicata sull’apparato. Gli accessori fatti

funzionare a una velocità superiore rispetto

a quella nominale possono rompersi e

disintegrarsi.

e) Il diametro esterno e lo spessore

dell’accessorio devono rientrare nei limiti

previsti per l’apparato. Non è possibile

proteggere o controllare adeguatamente gli

accessori di dimensioni errate.

f) Il diametro dell’asse di mole, flange,

platorelli o di qualsiasi altro accessorio

deve corrispondere esattamente a quella

dell’alberino dell’apparato. Gli accessori

con il diametro dell’asse che non corrisponde

alla struttura di montaggio dell’apparato

non mantengono l’equilibrio, vibrano

eccessivamente e possono causare la perdita di

controllo.

g) Non utilizzare accessori danneggiati.

Prima di ogni utilizzo controllare gli

accessori affinché sui dischi abrasivi non

vi siano scheggiature e lesioni, non siano

presenti crepe o segni eccessivi di usura

sul platorello, che le spazzole metalliche

non abbiano filamenti metallici staccati o

spezzati. Se l’apparato o l’accessorio è

caduto, verificare eventuali danni o installare

un accessorio non danneggiato. Dopo

aver ispezionato o installato un accessorio,

verificare che l’operatore e le altre persone

siano lontane dal piano dell’accessorio

rotante e far girare l’apparato a vuoto alla

massima velocità per un minuto. Gli accessori

danneggiati normalmente si rompono durante

questa fase di verifica.

h) Indossare abbigliamento di protezione

adeguato. A seconda delle lavorazioni,

utilizzare una maschera o occhiali di

protezione. Se opportuno, indossare

una mascherina antipolvere, protezioni

acustiche, guanti e un grembiule da lavoro

in grado di arrestare frammenti abrasivi

o di lavorazione di piccole dimensioni. La

protezione oculare deve impedire a detriti volanti

generati dalle varie lavorazioni di raggiungere gli

occhi. La maschera antipolvere o il respiratore

devono essere in grado di filtrare le particelle

generate dalle lavorazioni. L’esposizione

prolungata a rumori di alta intensità può causare

la perdita dell’udito.

i) Tenere le altre persone a distanza di

sicurezza dalla zona di lavoro. Chiunque

acceda alla zona di lavoro deve indossare

abbigliamento di protezione adeguato.

Frammenti del pezzo da lavorare o di un

accessorio rotto possono volare via e causare

lesioni al di là dell’immediata area di lavoro.

j) Sostenere l’apparato unicamente con

supporti aventi superfici isolanti quando si

eseguono lavorazioni in cui la parte tagliente

potrebbe toccare cavi elettrici nascosti o il

cavo di alimentazione dell’apparato stesso.

Gli accessori da taglio che vengono a contatto

con un cavo sotto tensione trasmettono la

corrente elettrica anche alle parti metalliche

esposte dell’apparato e possono provocare la

folgorazione dell’operatore.

k) Posizionare il cavo lontano dall’accessorio

rotante. In caso di perdita di controllo, il cavo

può essere tagliato o impigliato e potrebbe

avere una forza tale da trascinare la mano

o il braccio dell’operatore verso l’accessorio

rotante.

l) Non appoggiare mai l’apparato finché

l’accessorio non si sia completamente

arrestato. L’accessorio rotante potrebbe fare

presa sulla superficie e trascinare l’apparato

facendone perdere il controllo.

m) Non azionare l’apparato mentre lo si

trasporta a fianco. Un contatto accidentale

con l’accessorio rotante può farlo impigliare ai

vestiti e trascinarlo verso il corpo dell’operatore.

n) Pulire regolarmente le prese d’aria

dell’apparato. La ventola del motore può

attirare la polvere all’interno dell’alloggiamento

e l’accumulo eccessivo di metallo polverizzato

può causare pericoli elettrici.

o) Non utilizzare l’apparato vicino a materiali

infiammabili. Le scintille possono far prendere

fuoco ai materiali.

p) Non utilizzare accessori che richiedono

refrigeranti liquidi. L’utilizzo di acqua o altri

liquidi refrigeranti può provocare elettrocuzione

o scosse elettriche.

ITALIANO

ISTRUZIONI DI SICUREZZA

AGGIUNTIVE PER TUTTE LE

LAVORAZIONI

Cause del rimbalzo e salvaguardia

dell’operatore

Il rimbalzo è una reazione improvvisa provocata

da mole, platorelli, spazzole o qualsiasi altro

accessorio in rotazione che rimanga pinzato o

impigliato. Ciò provoca un arresto immediato

dell’accessorio rotante che a sua volta provoca la

perdita di controllo dell’apparato, che viene spinto

nella direzione opposta rispetto alla rotazione

dell’accessorio nel punto in cui è stato trattenuto.

Ad esempio, se un disco abrasivo è impigliato

o pinzato dal pezzo da lavorare, il bordo della

mola penetrato nel punto pinzato può scavare nel

materiale e causare lo scavalcamento o il rimbalzo

della mola. la mola può saltare sia verso l’operatore

che in direzione opposta a secondo della direzione

del movimento della mola nel punto pinzato. In

queste condizioni è possibile che i dischi abrasivi si

spezzino.

Il rimbalzo è il risultato di un uso sbagliato

dell’apparato e/o di metodi o condizioni di lavoro

scorretti e può essere evitato prendendo le

appropriate precauzioni come descritto di seguito:

a) mantenere una salda presa sull’apparato e

scegliere una posizione per corpo e braccia

che sia in grado di resistere alle forze di

rimbalzo. Utilizzare sempre l’impugnatura

ausiliaria, se presente, per offrire la massima

resistenza al rimbalzo o alla reazione di

coppia durante l’avviamento. L’operatore

può frenare la reazione di coppia o la forza

di rimbalzo se vengono prese le precauzioni

adatte.

b) non porre mai le mani vicino l’accessorio

rotante. L’accessorio può rimbalzare sulle mani

dell’operatore.

c) l’operatore non deve posizionarsi nel punto

in cui si potrebbe dirigere l’apparato in caso

di rimbalzo. Il rimbalzo spinge l’apparato nella

direzione opposta al movimento del disco nel

punto in cui si impiglia.

d) prestare particolare attenzione quando

si lavorano angoli, estremità appuntite

ecc. Evitare di far rimbalzare o impigliare

l’accessorio. Angoli, estremità appuntite o

rimbalzi tendono a fare impigliare l’accessorio

rotante e a causare la perdita di controllo o il

rimbalzo dell’apparato.

e) non collegare una lama da motosega per

legno o una lama da sega dentata. Queste

lame creano rimbalzi e perdita di controllo

frequenti.

Avvertenze di sicurezza speciﬁ che

per lavorazioni di smerigliatura e

taglio abrasivo

a) Usare solo i tipi di mola raccomandati per il

proprio apparato e le protezioni specifiche

progettate per quella mola. Le mole non

omologate per quell’apparato non possono

essere protette adeguatamente e non sono

sicure.

b) La protezione deve essere fissata

saldamente all’apparato e posizionata per

la massima sicurezza, in modo che la mola

sporga il meno possibile verso l’operatore.

La protezione serve per proteggere l’operatore

da frammenti di mole spezzate, da un contatto

accidentale con la mola e dalle scintille che

potrebbero incendiare gli indumenti.

c) Le mole vanno usate solo nelle lavorazioni

per cui sono raccomandate. Per esempio:

non molare con il fianco di una mola

da taglio. Le mole da taglio abrasivo sono

progettate per la smerigliatura periferica. Forze

laterali applicate a queste mole possono

causarne la frantumazione.

d) Per le mole utilizzare sempre flange non

danneggiate, della dimensione e forma

corretta per quella mola. Se le flange sono

appropriate, supportano la mola e ne riducono

la possibilità di rottura. Le flange per dischi da

taglio possono differire dalle flange per dischi

abrasivi.

e) Non utilizzare mole consumate dall’uso

con apparati più potenti. Le mole progettate

per apparati più potenti non sono adatte alle

maggiori velocità degli apparati più piccoli e si

possono spaccare.

Avvertenze di sicurezza aggiuntive

speciﬁ che per lavorazioni di taglio

abrasivo

a) Non far incastrare il disco di taglio e non

applicare troppa pressione. Non provare

a fare tagli troppo profondi. Il sovraccarico

della mola aumenta il carico e la suscettibilità

alla torsione o all’inceppamento della mola nel

taglio, con la possibilità di rimbalzo o di rottura.

ITALIANO

b) Non posizionarsi con il corpo allineato alla

mola in rotazione e star dietro di essa.

Quando la mola si muove nella direzione di

allontanamento dal corpo, il possibile rimbalzo

può spingere la mola in rotazione e l’apparato

proprio verso di se.

c) Quando la mola si inceppa o quando un

taglio si interrompe per qualsiasi ragione,

spegnere l’apparato e tenerlo immobile fino

al suo completo arresto Non tentare mai di

rimuovere il disco da taglio mentre la mola

è in movimento, altrimenti può rimbalzare.

Esaminare e prendere azioni correttive per

eliminare le cause che inceppano la lama.

d) Non ricominciare il taglio nel pezzo in

lavorazione. Far raggiungere la massima

velocità alla mola e poi rientrare con

attenzione nel taglio. La mola può incepparsi,

scavalcare o rimbalzare se l’apparato elettrico

viene riavviato quando ancora è dentro al pezzo

in lavorazione.

e) Pannelli o altri pezzi di grandi dimensioni

vanno sorretti per minimizzare il rischio che

la mola sia pinzata o che rimbalzi. I pezzi più

grandi tendono a incurvarsi sotto il loro stesso

peso. Devono essere collocati dei supporti sotto

al pezzo da entrambi i lati, vicino la linea di taglio

e alle estremità del pannello, da entrambi i lati

della mola.

f) Prestare ancora più attenzione quando si

eseguono “tagli a tuffo” all’interno di pareti o

di altre aree cieche. La parte sporgente della

mola può tagliare tubi del gas o dell’acqua, cavi

elettrici o anche oggetti che possono provocare

il ribalzo.

Avvertenze di sicurezza speciﬁ che

per operazioni di sabbiatura

(D28410, D28413, D28422 solo)

a) Non utilizzare carta vetrata che sporga

molto oltre il disco. Nella scelta della carta

vetrata seguire i consigli del produttore.

Una carta vetrata che sporga oltre il platorello

di sabbiatura presenta il rischio di lacerazioni

e può restare impigliata, strappare il disco o

rimbalzare.

Avvertenza di sicurezza speciﬁ che

per lavorazioni di spazzolatura

a) Far attenzione alle setole metalliche che

schizzano via dalla spazzola anche durante

le comuni lavorazioni. Non sforzare le setole

con un eccessivo carico sulle spazzola. Le

setole metalliche penetrano facilmente gli abiti

leggeri e/o la pelle.

b) Quando viene raccomandato l’utilizzo di

una protezione durante la spazzolatura, non

far mai toccare la mola o la spazzola con il

bordo della protezione. La mola o la spazzola

possono aumentare di diametro durante il

lavoro a causa delle forze centrifughe.

Informazioni di sicurezza aggiuntive

• Il montaggio filettato degli accessori deve

corrispondere alla filettatura del mandrino della

smerigliatrice. Per gli accessori montati tramite

flange, il foro dell’albero dell’accessorio deve

corrispondere al diametro di posizionamento

della flangia. Gli accessori che non

corrispondono alla struttura di montaggio

dell’apparato non mantengono l’equilibrio,

vibrano eccessivamente e possono causare la

perdita di controllo.

• La superficie di smerigliatura delle mole premute

al centro deve essere montata al di sotto

del piano della linguetta di protezione. Non è

possibile fornire una protezione adeguata a una

mola non montata correttamente che sporge

attraverso il piano della linguetta di protezione.

Rischi residui

Malgrado l’applicazione delle principali regole

di sicurezza e l’implementazione di dispositivi di

sicurezza, alcuni rischi residui non possono essere

evitati. Questi sono:

– Menomazioni uditive.

– Rischio di lesioni personali causati da schegge

volanti.

– Rischio di bruciature causate da parti che si

arroventano durante la lavorazione.

– Rischio di lesioni personali causate dall’utilizzo

prolungato.

– Rischio di polveri provenienti da sostanze

pericolose.

Riferimenti sull’apparato

Sull’apparato sono presenti i seguenti simboli:

Leggere il manuale d’istruzioni prima

dell’uso.

Utilizzare protezioni acustiche.

Utilizzare protezioni oculari.

ITALIANO

POSIZIONE DEL CODICE DATA (FIG. 1)

Il codice data (t), che comprende anche l’anno

di fabbricazione, è stampato sulla superficie

dell’alloggiamento.

Esempio: 2013 XX XX

Anno di fabbricazione

Contenuto dell’imballo

La confezione contiene:

1 Rettificatrice angolare

1 Dispositivo di protezione

1 Impugnatura laterale

1 Set di flange

1 Chiave a due perni

1 Manuale di istruzioni

1 Disegno esploso

• Verificare eventuali danni all’apparato, ai

componenti o agli accessori che possano

essere avvenuti durante il trasporto.

• Prima di utilizzare il prodotto, leggere e

comprendere interamente questo manuale.

Descrizione (ﬁ g. 1)

AVVERTENZA: non modificare mai

l’apparato o alcuna parte di esso.

Potrebbe dar luogo a danni o a lesioni

personali.

a. Interruttore on/off

b. Interruttore di sblocco

c. Chiusura alberino

d. Dispositivo di protezione

e. Impugnatura laterale

DESTINAZIONE D’USO

Le smerigliatrici angolari per uso intensivo D28410,

D28413 e D28422 sono state progettate per

applicazioni professionali di smerigliatura, taglio,

spazzolatura e sabbiatura.

Le smerigliatrici angolari per uso intensivo D28411,

D28414, D28421, D28423, D28432C e D28750

sono state progettate per applicazioni professionali

di smerigliatura, taglio e spazzolatura metallica.

NON utilizzare dischi abrasivi diversi da quelli a

centro depresso e dai dischi lamellari.

NON utilizzare in condizioni di bagnato o in presenza

di liquidi o gas infiammabili.

Queste smerigliatrici angolari per uso pesante sono

apparati elettrici professionali.

NON CONSENTIRE a bambini di entrare in

contatto con l’apparato. L’uso di questo apparato

da parte di persone inesperte deve avvenire sotto

sorveglianza.

• Questo prodotto non è destinato per l’uso

da parte di persone (compresi i bambini) con

capacità fisiche, sensoriali o mentali ridotte, o

prive di esperienza e conoscenza, a meno che

non abbiano ottenuto sorveglianza o istruzioni

riguardo all’uso dell’apparecchio da parte di

una persona responsabile della loro sicurezza. I

bambini non devono mai essere lasciati da soli

con questo prodotto.

Funzione di avviamento lento

D28413, D28414, D28422, D28423, D28432C, D28750

La funzione di avvio lento permette di acquistare

velocità gradualmente, evitando l’accelerazione

iniziale all’accensione. Questa funzione è

particolarmente utile quando si lavora in spazi limitati.

Sicurezza elettrica

Il motore elettrico è stato progettato per essere

alimentato con un solo livello di tensione. Verificare

sempre che l’alimentazione corrisponda alla tensione

della targhetta.

L’apparato DEWALT possiede doppio

isolamento secondo la normativa

EN 60745, perciò non è necessario il

collegamento a terra.

Se il cavo di alimentazione è danneggiato, deve

essere sostituito con un cavo appositamente

realizzato, disponibile tramite la rete di assistenza

DEWALT.

CH Per la sostituzione del cavo di alimentazione,

utilizzare sempre la spina di tipo prescritto.

Tipo 11 per la classe II

(doppio isolamento) - utensili elettrici

Tipo 12 per la classe I

(messa a terra) - utensili elettrici

CH Gli apparecchi portatili, utilizzati in ambiente

esterno, devono essere collegati ad un

interruttore differenziale.

Utilizzo di un cavo di prolunga

Se è necessaria una prolunga, utilizzare un cavo di

prolunga omologato a 3 anime, idoneo alla potenza

di ingresso di questo apparato (vedere i Dati

tecnici). La sezione minima del conduttore è

1,5 mm2 e la lunghezza massima è 30 m.

Se si utilizza un cavo in bobina, srotolarlo

completamente.

ITALIANO

MONTAGGIO E REGOLAZIONI

AVVERTENZA: per ridurre il rischio

di gravi lesioni personali, spegnere

l’apparato e staccare la spina

dalla presa di corrente prima di

eseguire qualsiasi regolazione

o rimozione/installazione di

dotazioni o accessori. Prima di

ricollegare l’apparato, premere e

rilasciare l’interruttore di accensione per

assicurarsi che sia spento. Un avvio

accidentale può causare lesioni.

Attacco dell’impugnatura laterale

(ﬁ g. 6, 7)

AVVERTENZA: prima di utilizzare

l’apparato, verificare che l’impugnatura

sia fissata saldamente.

AVVERTENZA: l’impugnatura laterale

deve essere sempre utilizzata per

mantenere il controllo dell’apparato in

qualsiasi momento.

Per l’operazione di rettifica, avvitare saldamente

l’impugnatura laterale (e) in uno dei fori (o) su ambo i

lati della scatola del cambio (fig. 6).

Per l’operazione di taglio, avvitare saldamente

l’impugnatura laterale (e) nel foro superiore (p) o

in uno dei fori (q) su ambo i lati della scatola del

cambio (fig. 7).

Rotazione dell’impugnatura

principale (ﬁ g. 8, 9)

D28423, D28432C, D28750

L’impugnatura rotante facilita la maneggevolezza

nelle operazioni di taglio con l’impugnatura laterale

montata nel foro superiore.

L’impugnatura rotante può essere posizionata a 30°,

60° e 90° sia a sinistra che a destra.

1. Tirare la linguetta caricata a molla (r) per

sbloccare il meccanismo rotante (fig. 8). Tenere

la linguetta in posizione di estrazione.

2. Ruotare l’impugnatura (e) nella posizione

desiderata (fig. 9).

3. Rilasciare la linguetta e bloccarla in posizione.

4. Verificare che il meccanismo rotante sia

bloccato.

AVVERTENZA: Non utilizzare l’utensile

a meno che l’impugnatura non si trovi

nella posizione di blocco.

Montaggio e rimozione della

protezione (ﬁ g. 2)

AVVERTENZA: per ridurre il rischio

di gravi lesioni personali, spegnere

l’apparato e staccare la spina

dalla presa di corrente prima di

eseguire qualsiasi regolazione

o rimozione/installazione di

dotazioni o accessori. Prima di

ricollegare l’apparato, premere e

rilasciare l’interruttore di accensione

per assicurarsi che sia spento.Un avvio

accidentale può causare lesioni.

ATTENZIONE: Le protezioni vanno

usate con questa smerigliatrice.

Quando si usa la smerigliatrice D28410, D28411,

D28413, D28414, D28421, D28422, D28423,

D28432C o la D28750 con una mola di abrasivi

agglomerati per tagliare metallo o muratura, è

NECESSARIO utilizzare una protezione di Tipo 1. Le

protezioni di Tipo 1 sono disponibili come accessori

a pagamento presso i distributori DEWALT.

NOTA: vedere Guida accessori per la

smerigliatura al termine di questa sezione per

gli altri accessori da poter utilizzare con queste

smerigliatrici.

1. Collocare la smerigliatrice angolare su un piano,

con il mandrino rivolto verso l’alto.

2. Sbloccare il fermo di bloccaggio (f) e tenere il

riparo (d) sopra l’utensile, come illustrato.

3. Allineare le linguette (g) alle fessure (h).

4. Spingere in basso il riparo e ruotarlo in

posizione.

5. Se necessario, aumentare la forza di bloccaggio

serrando la vite (i).

6. Stringere il fermo di bloccaggio.

Per togliere il riparo, sbloccare il fermo di bloccaggio.

ATTENZIONE: se non si riesce a

stringere la protezione con la vite di

regolazione, non utilizzare l’apparato.

Per ridurre il rischio di lesioni personali,

portare l’apparato e la protezione a

un centro di assistenza per riparare o

sostituire la protezione.

Inserimento e rimozione di un disco

da smerigliatura o da taglio

(ﬁ g. 3–5)

AVVERTENZA: non utilizzare dischi

danneggiati

ITALIANO

• Usare morse o un morsetto per

tenere e bloccare il pezzo da

lavorare ad una piattaforma stabile. È

importante fissare e sostenere il pezzo

saldamente per impedire movimenti

del pezzo e la perdita del controllo.

Il movimento del pezzo o la perdita

del controllo possono costituire

un pericolo e provocare lesioni alle

persone.

• Pannelli o altri pezzi di grandi

dimensioni vanno sorretti per

minimizzare il rischio che la mola sia

pinzata o che rimbalzi. I pezzi più

grandi tendono a incurvarsi sotto

il loro stesso peso. Devono essere

collocati dei supporti sotto al pezzo da

entrambi i lati, vicino la linea di taglio e

alle estremitr del pannello, da entrambi

i lati della mola.

• Indossare sempre regolari guanti da

lavoro durante il funzionamento di

questo utensile.

• La scatola del cambio diventa

bollente durante l’uso.

• Applicare solo una pressione leggera

sull’apparato. Non esercitare pressioni

laterali sul disco.

• Evitare i sovraccarichi. Se l’apparato

si surriscalda, farlo girare a vuoto

per qualche minuto per raffreddare

l’accessorio. Non toccare gli accessori

prima che si siano raffreddati. I dischi

diventano bollenti durante l’uso.

• Non utilizzare riduttori o adattatori

per adattare il foro di un disco troppo

largo all’utensile adoperato.

• Non usare mai l’utensile senza aver

ricollocato la protezione del disco al

suo posto.

• L’apparato non è destinato all’uso con

una tazza per smerigliatura.

• Non utilizzare l’apparato elettrico con

un supporto tagliato.

• Non usare mai dischi deformabili

insieme a prodotti legati abrasivi.

• Attenzione: il disco continuerà a

ruotare per qualche istante dopo che

l’utensile è stato spento.

Corretto posizionamento delle mani

(ﬁ g. 1)

AVVERTENZA: per ridurre il rischio di

gravi lesioni personali, tenere le mani

SEMPRE nella posizione corretta, come

illustrato.

AVVERTENZA: per ridurre il rischio

di gravi lesioni personali, mantenere

SEMPRE una presa sicura per

prevenire reazioni improvvise.

Per una presa corretta, stringere con una mano

l’impugnatura laterale (e) e con l’altra il corpo

dell’apparato, come mostrato in figura 1.

Accensione e spegnimento (on e off)

(ﬁ g. 1)

L’interruttore on/off è munito di un interruttore di

sblocco.

Per far partire l’utensile, premere l’interruttore di

sblocco (b) e quindi azionare l’interruttore on/off (a).

Rilasciare l’interruttore di sblocco (b). Per fermare

l’utensile, rilasciare l’interruttore.

Blocco dell’alberino (ﬁ g. 1)

Il blocco dell’alberino (c) serve a prevenire la

rotazione dell’alberino durante il montaggio o la

rimozione delle mole. Agire sul blocco del’alberino

solo quando l’apparato è spento, con il cavo

elettrico staccato dalla presa e dopo che è

completamente fermo.

AVVISO: per ridurre il rischio di

danneggiare l’apparato, non inserire

il blocco dell’alberino durante il

funzionamento. Altrimenti si danneggia

l’apparato e gli accessori presenti

potrebbero schizzare via, causando

possibili lesioni.

Per inserire il blocco, premere il pulsante di blocco

dell’alberino e ruotarlo fino a quando non gira più.

Lavorazioni su metalli

Nelle lavorazioni su parti metalliche, assicurarsi che

sia stato inserito un interruttore differenziale per

evitare i rischi residui causati da sfridi metallici.

Se la corrente è stata interrotta dall’interruttore

differenziale, portare l’apparato presso un centro di

assistenza autorizzato DEWALT.

ITALIANO

AVVERTENZA: in condizioni di lavoro

estreme, durante le lavorazioni su

metalli si possono accumulare polveri

conduttive dentro l’alloggiamento

del motore Ciò può far degradare

l’isolamento protettivo della macchina,

con possibili rischi di scossa elettrica.

Per evitare l’accumulo di sfridi metallici dentro la

macchina, si raccomanda di pulire le prese d’aria

giornalmente. Vedere Manutenzione.

Uso dei dischi lamellari

AVVERTENZA: accumulo di polvere

metallica Nelle lavorazioni su metalli,

l’uso estensivo di dischi lamellari

aumenta le possibilità di scossa elettrica.

Per ridurre questo rischio, inserire un

interruttore differenziale prima dell’utilizzo

e pulire le prese d’aria giornalmente con

aria compressa, seguendo le istruzioni di

manutenzione.

Taglio nel metallo

Per il taglio di abrasivi agglomerati, utilizzare

sempre la protezione di tipo 1.

Durante il taglio, lavorare con un’alimentazione

moderata, adattata al materiale di taglio. Non

esercitare pressione sul disco di taglio e non inclinare

né far oscillare la macchina.

Non ridurre la velocità dei dischi di taglio in corsa

applicando una pressione laterale.

La macchina deve sempre funzionare con un

movimento di smerigliatura verso l’alto. Altrimenti

sussiste il rischio che venga fatta fuoriuscire dal

taglio in modo incontrollato.

Durante il taglio di profili e barre quadrate, è

consigliabile iniziare dalla sezione trasversale più

piccola.

Smerigliatura grezza

Non utilizzare mai un disco da taglio per la

sgrossatura.

I risultati ottimali di sgrossatura sono ottenuti

impostando la macchina a un’angolazione compresa

tra 30°-40°. Spostare la macchina avanti e indietro

con una pressione moderata. In tal modo, il pezzo

da lavorare non si scalderà eccessivamente, non si

scolorirà e non si formeranno scanalature.

Taglio di pietra

La macchina deve essere utilizzata

esclusivamente per il taglio a secco.

Per il taglio della pietra, è consigliabile utilizzare un

disco di taglio diamantato.

Utilizzare la macchina esclusivamente con una

maschera anti-polvere.

Consigli per la lavorazione

Esercitare cautela nel taglio di scanalature in

pareti strutturali.

Le scanalature nelle pareti strutturali sono soggette

alle normative specifiche di ciascun paese. Tali

normative devono essere osservate in tutti i casi.

Prima di iniziare il lavoro, consultare l’ingegnere

strutturale, l’architetto o il responsabile edile

competente.

MANUTENZIONE

L’apparato elettrico DEWALT è stato progettato per

lavorare a lungo con una minima manutenzione.

Prestazioni sempre soddisfacenti dipendono da una

cura appropriata e da una pulizia regolare.

AVVERTENZA: per ridurre il rischio

di gravi lesioni personali, spegnere

l’apparato e staccare la spina

dalla presa di corrente prima di

eseguire qualsiasi regolazione

o rimozione/installazione di

dotazioni o accessori. Prima di

ricollegare l’apparato, premere e

rilasciare l’interruttore di accensione per

assicurarsi che sia spento. Un avvio

accidentale può causare lesioni.

Spazzole del motore autoespellenti

Il motore si arresta automaticamente indicando

che le spazzole di carbone sono quasi del tutto

consumate e che l’apparato deve essere portato

in assistenza. Le spazzole di carbone non sono

sostituibili dall’utilizzatore. Portare l’apparato presso

un centro di assistenza autorizzato DEWALT.

Lubriﬁ cazione

L’apparato non richiede alcuna ulteriore

lubrificazione.

ITALIANO

Pulizia

AVVERTENZA: soffiare via la polvere

dall’alloggiamento con aria compressa,

non appena vi sia sporco visibile

all’interno e intorno alle prese d’aria

di ventilazione. Quando si esegue

questa procedura indossare occhiali

di protezione e mascherine antipolvere

omologati.

AVVERTENZA: non utilizzare solventi o

altri prodotti chimici aggressivi per pulire

le parti non metalliche dell’apparato.

Questi prodotti chimici indeboliscono i

materiali utilizzati per questi componenti.

Utilizzare un panno inumidito solo

con acqua e sapone delicato. Non

far penetrare del liquido all’interno

dell’apparato, e non immergere alcuno

dei suoi componenti direttamente in un

liquido.

Accessori su richiesta

AVVERTENZA: su questo prodotto

sono stati collaudati soltanto gli

accessori offerti da DEWALT, quindi

l’utilizzo di accessori diversi potrebbe

essere rischioso. Per ridurre il rischio

di lesioni, su questo prodotto vanno

utilizzati solo gli accessori raccomandati

DEWALT.

Rivolgersi al proprio rivenditore per ulteriori

informazioni sugli accessori più adatti.

BANCO DEGLI ACCESSORI

Max.

[mm]

Rotazione

min.

[min.-1]

Velocità

periferica

[m/s]

Lunghezza

del foro

filettato

[mm]

Db d

230 6

22,23

6 500 80 -

180 8

22,23

8 500 80 -

D230 - - 6 500 80 -

180 - - 8 500 80 -

b100 30 M14 8 500 45 23,0

Max.

[mm]

Rotazione

min.

[min.-1]

Velocità

periferica

[m/s]

Lunghezza

del foro

filettato

[mm]

Db d

230 15 M14 6 500 80 23,0

180 15 M14 8 500 80 23,0

Rispetto ambientale

Raccolta differenziata. Questo prodotto

non deve essere smaltito con i normali

rifiuti domestici.

Se il prodotto DEWALT deve essere sostituito o

non è più utilizzato, non effettuare lo smaltimento

con i rifiuti domestici. Smaltirlo tramite la raccolta

differenziata.

La raccolta differenziata di prodotti usati

e imballaggi permette il riciclo e il riutilizzo

dei materiali. Il riutilizzo di materiali

riciclati aiuta a impedire l’inquinamento

ambientale e riduce la richiesta di materiali

grezzi.

Secondo le normative locali, la raccolta differenziata

di prodotti elettrici può avvenire a domicilio, presso le

sedi di raccolta comunali oppure presso il rivenditore

al momento dell’acquisto di un nuovo prodotto.

DEWALT offre un servizio di ritiro e riciclaggio dei

suoi prodotti alla fine della loro vita utile. Per usufruire

di questo servizio, restituire il prodotto presso un

riparatore autorizzato che lo raccoglie per conto di

DEWALT.

È possibile individuare il riparatore autorizzato

più vicino rivolgendosi all’ufficio DEWALT di zona

all’indirizzo indicato nel presente manuale. Altrimenti,

è possibile consultare un elenco dei riparatori

autorizzati DEWALT e tutti i dettagli relativi alla

nostra assistenza post-vendita, nel sito Internet:

www.2helpU.com.

ITALIANO

GARANZIA

DEWALT realizza prodotti di qualità e offre

una garanzia eccezionale per i professionisti

che utilizzano i suoi apparati. Questa

dichiarazione di garanzia è aggiuntiva e

non pregiudica in alcun modo la copertura

assicurativa dell’utilizzatore professionista

o quella della previdenza sociale per

l’utente privato non professionista. La

garanzia è valida sui territori degli stati

membri dell’Unione Europea o dell’EFTA

(Associazione europea di libero scambio).

• 30 GIORNI SENZA RISCHI

SODDISFAZIONE GARANTITA •

Se non è completamente soddisfatto delle

prestazioni del suo apparato DEWALT,

può semplicemente restituircelo entro

30 giorni, completo come era al momento

dell’acquisto, per ottenere il rimborso totale

o la sostituzione del prodotto. Il prodotto

deve aver subito un’usura normale in

rapporto al numero di giorni in cui è stato

utilizzato e va restituito accompagnato

dallo scontrino originale di acquisto.

• UN ANNO DI ASSISTENZA GRATUITA •

Se necessita di manutenzione o assistenza

per il suo apparato DEWALT, nei 12 mesi

seguenti l’acquisto, ha diritto a ricevere

un’assistenza gratuita. Verrà effettuata

a titolo gratuito presso un riparatore

autorizzato DEWALT. Deve presentare

uno scontrino che provi l’acquisto. Sono

compresi i costi di manodopera. Sono

esclusi quelli per gli accessori e i ricambi,

a meno che non si tratti di pezzi difettosi

coperti dalla garanzia.

• UN ANNO DI GARANZIA COMPLETA •

Se entro 12 mesi dalla data di acquisto il

suo prodotto DEWALT si rivelasse difettoso

a causa di imperfezioni nei materiali o

nella costruzione, DEWALT garantisce la

sostituzione gratuita di tutte le parti difettose

oppure, a nostra discrezione, la sostituzione

gratuita dell’intero apparato a condizione

che:

• il prodotto non sia stato utilizzato in

modo improprio;

• il prodotto abbia subito una normale

usura;

• non siano avvenuti tentativi di

riparazione da parte di persone non

autorizzate a farli;

• sia presentato uno scontrino che provi

l’acquisto del prodotto;

• il prodotto va restituito come era al

momento dell’acquisto con tutti i

componenti originali.

Se desidera sporgere un reclamo, la

preghiamo di contattare il suo rivenditore

o di verificare dove si trova il suo riparatore

autorizzato DEWALT più vicino nel catalogo

DEWALT o di contattare l’ufficio DEWALT

all’indirizzo indicato nel presente manuale. È

possibile consultare un elenco dei riparatori

autorizzati DEWALT e tutti i dettagli relativi

alla nostra assistenza post-vendita, nel sito

Internet: www.2helpU.com.

ITALIANO

GUIDA ACCESSORI PER LA SMERIGLIATURA

Tipo di protezione Accessorio Descrizione Inserimento della mola

PROTEZIONE

TIPO 27

Disco da

smerigliatura

a centro

depresso Protezione tipo 27

Flangia di sostegno

Type 27 depressed

centre wheel

Dado di serraggio filettato

Mola lamellare

Mole a

spazzola

Mole a

spazzola con

dado filettato

Protezione tipo 27

Mola a spazzola

Spazzola di

ferro con dado

filettato

Protezione tipo 27

Spazzola

Platorello/carta

vetrata

Protezione tipo 27

Platorello di gomma

Disco per sabbiatura

Dado di serraggio filettato

ITALIANO

GUIDA ACCESSORI PER LA SMERIGLIATURA (seguito)

Tipo di protezione Accessorio Descrizione Inserimento della mola

PROTEZIONE

TIPO 1

Mola per

il taglio di

muratura,

legata

Protezione tipo 1

Flangia di sostegno

Disco da taglio

Dado di serraggio filettato

Disco da taglio

per metalli,

legata

PROTEZIONE

TIPO 1

OPPURE

PROTEZIONE

TIPO 27

Dischi da taglio

diamantati

Produkt Specifikationer

Mærke:	DeWalt
Kategori:	Vinkelsliber
Model:	D28423 T 3

Har du brug for hjælp?

Hvis du har brug for hjælp til DeWalt D28423 T 3 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Vinkelsliber DeWalt Manualer

DeWalt DWE4051 T 1 Manual

7 Juli 2024

DeWalt DW458 T 2 Manual

5 Juli 2024

DeWalt DW497 Manual

5 Juli 2024

DeWalt DWE4235 Manual

5 Juli 2024

DeWalt DWE4151 T 1 Manual

5 Juli 2024

DeWalt DW 831 Manual

5 Juli 2024

DeWalt DW806 T 6 Manual

5 Juli 2024

DeWalt DCG422 T 1 Manual

5 Juli 2024

DeWalt DW811 T 1 Manual

4 Juli 2024

DeWalt DW852 T 5 Manual

4 Juli 2024

Vinkelsliber Manualer

Nyeste Vinkelsliber Manualer

Batavia BT-AG004 - 7062851 Manual

27 August 2024

Batavia BT-AG004 - 7063413 Manual

27 August 2024

Toledo TEAG-115-500 Manual

23 August 2024

Flex L 1710 Manual

23 August 2024

Stanley FME841 Manual

23 August 2024

Skil 1050 Manual

23 August 2024

Black Decker BCG720 M1 Manual

23 August 2024

Parkside IAN 280250 PWS 125 D3 Manual

22 August 2024

Brüder Mannesmann 12165 Manual

21 August 2024

Brüder Mannesmann 12168 Manual

21 August 2024
