Læs gratis den danske manual til DeWalt DCD778 (148 sider) i kategorien Boremaskine. Denne vejledning er vurderet som hjælpsom af 32 personer og har en gennemsnitlig bedømmelse på 4.9 stjerner ud af 16.5 anmeldelser. Har du et spørgsmål om DeWalt DCD778, eller vil du spørge andre brugere om produktet?
Side 1/148

DCD777
DCD778
Final page size: A5 (148mm x 210mm)

Copyright
D WALTe
Dansk (oversat fra original brugsvejledning) 3
Deutsch (übersetzt von den originalanweisungen) 14
English (original instructions) 26
Español (traducido de las instrucciones originales) 36
Français (traduction de la notice d’instructions originale) 48
Italiano (tradotto dalle istruzioni originali) 59
Nederlands (vertaald vanuit de originele instructies) 71
Norsk (oversatt fra de originale instruksjonene) 83
Português (traduzido das instruções originais) 93
Suomi (käännetty alkuperäisestä käyttöohjeesta) 104
Svenska (översatt från de ursprungliga instruktionerna) 114
Türkçe (orijinal talimatlardan çevrilmiştir) 124
Ελληνικά (μετάφραση από τις πρωτότυπες οδηγίες) 134

1

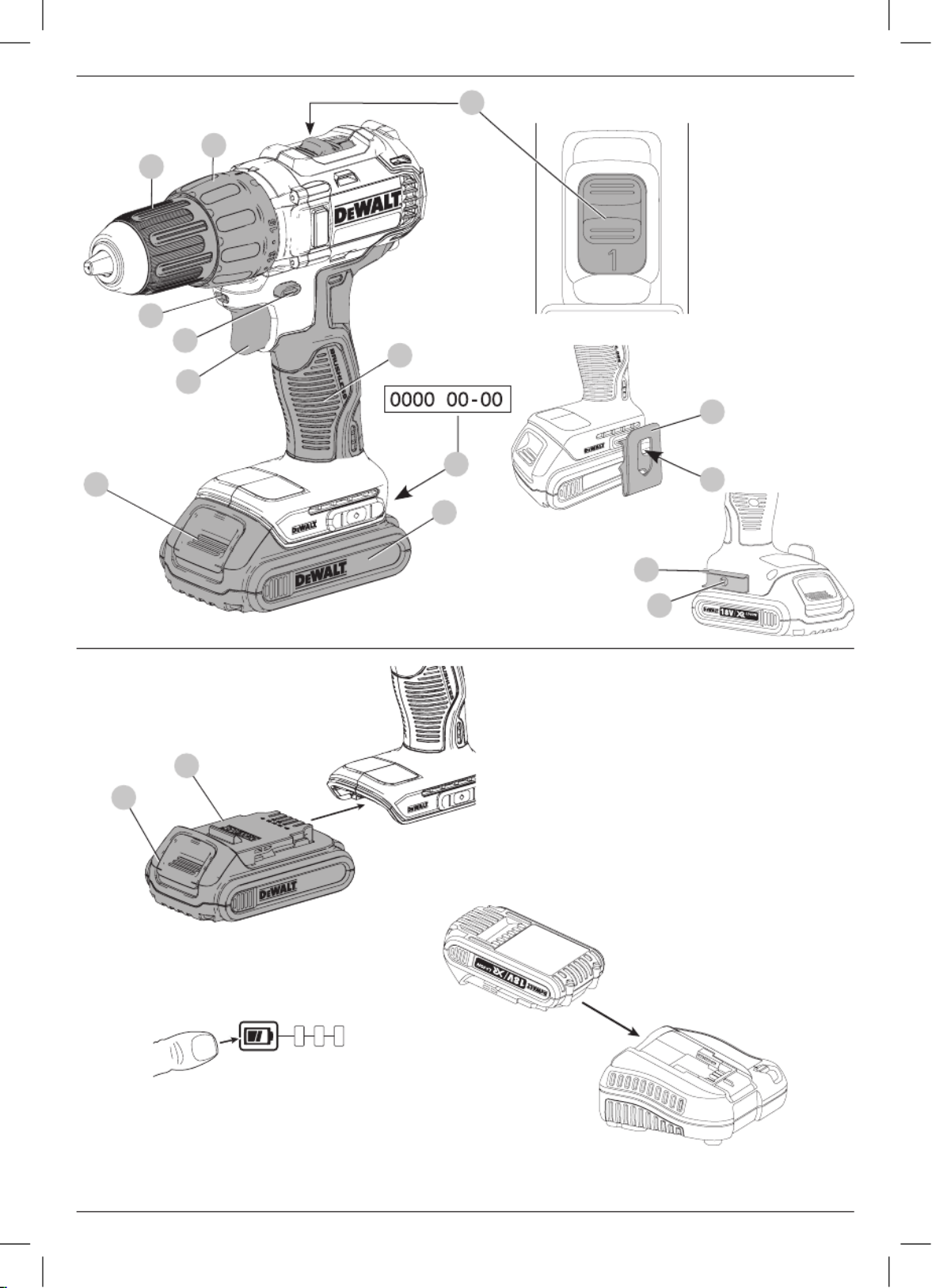

Fig. A
Fig. B
DCD777
1
2
5
8
7
9
3
6
7
8
13
10
11
11
12
4

Dansk
3
Vibrationsemissionsniveauet, der er angivet i dette
vejledningsark, er målt i overensstemmelse med en
standardiseret test, der er angivet i EN60745 og kan anvendes til
at sammenligne et værktøj med et andet. Det kan anvendes til
en foreløbigeksponeringsvurdering.
ADVARSEL: Det angivne vibrationsemissionsniveau
repræsenterer værktøjets hovedanvendelsesområder. Hvis
værktøjet anvendes til andre formål, med andet tilbehør
eller vedligeholdes dårligt, kan vibrationsemissionen
imidlertid variere. Det kan forøge eksponeringsniveauet
over den samlede arbejdsperiodemarkant.
Et estimat af eksponeringsniveauet for vibration bør
også tage højde for de gange, værktøjet slukkes, eller
når det kører men ikke bruges til at arbejde. Det kan
mindske eksponeringsniveauet over den samlede
arbejdsperiodemarkant.
Identificér yderligere sikkerhedsforanstaltninger for at
beskytte operatøren mod vibrationens effekter, som f.eks.:
vedligehold værktøjet og tilbehøret, hold hænderne varme,
organisation afarbejdsmønstre.
EF-Konformitetserklæring
Maskindirektiv
Bor/ HammerborDrivværk/
DCD777, DCD778
D WALTe
erklærer, at produkterne beskrevet under Tekniske
data er udformet i overensstemmelse med:
2006/42/EF, EN60745-1:2009+A11:2010, EN60745-2-1:2010,
EN60745-2-2:2010.
Disse produkter overholder også direktivet 2014/30/EU og
2011/65/EU. Kontakt
D WALTe
på følgende adresse for yderligere
oplysninger eller se bagsiden afmanualen.
Undertegnede er ansvarlig for kompilering af den tekniske fil og
udsteder denne erklæring på vegne af
D WALTe
.
Markus Rompel
Direktør for maskinteknik
D WALTe
, Richard-Klinger-Strase 11,
D-65510, Idstein, Tyskland
11.09.2016
ADVARSEL: Læs instruktionsvejledningen for at reducere
risikoen forpersonskader.
Tillykke!
Du har valgt et
D WALTe
-værktøj. Mange års erfaring, ihærdig
produktudvikling og innovation gør
D WALTe
én af de mest
pålidelige partnere for professionelle brugere afelværktøj.
Tekniske Data
DCD777 DCD778
Spænding VDC 18 18
Type 1 1
Batteritype Li-Ion Li-Ion
Afgiven effekt W 340 340
Hastighed uden belastning
1, gear
2, gear
min-1
min-1
0–500
0–1750
0–500
0–1750
I Slaghastighed
1, gear
2, gear
min-1
min-1
–
–
0–8500
0–29750
Maks. drejemoment (hård/
blød) Nm 65/26 65/26
Borepatronydeevne mm 1,5–13 1,5–13
Maksimal boreydeevne
Træ
Metal
Murværk
mm
mm
mm
30
13
–
30
13
13
Vægt (uden batteripakke) kg 1,15 1,2
Støjværdier og vibrationsværdier (triax vector sum) i henhold til EN60745-2-1:
LPA (emissions
lydtryksniveau) dB(A) 72 87
LWA (lydtryksniveau) dB(A) 83 98
K (usikkerhed for det
angivne lydniveau) dB(A) 3 3
Boring i metal
Vibrationsemissionsværdi
a
h,D
= m/s2<2,5 <2,5
Usikkerhed K = m/s
21,5 1,5
Skruning
Vibrationsemissionsværdi
a
h
= m/s2<2,5 <2,5
Usikkerhed K = m/s
21,5 1,5
Boring i beton e
Vibrationsemissionsværdi
a
h,ID
= m/s2– 14
Usikkerhed K = m/s
2– 1,5
LEDNINGSFRI COMPACT 13mm BOR/DRIVVÆRK/
HAMMERBOR
DCD777, DCD778

5
Dansk
b ) Brug personligt sikkerhedsudstyr. Bær altid
beskyttelsesbriller. Sikkerhedsudstyr, såsom støvmaske,
skridsikre sikerhedssko, sikkerhedshjelm eller høreværn,
brugt når omstændighederne foreskriver det, reducerer
omfanget afpersonskader.
c ) Undgå utilsigtet start. Sørg for, at der er slukket for
kontakten, inden værktøjet tilsluttes en strømkilde
og/eller batterienhed, samles op eller bæres. Når
elektrisk værktøj bæres med fingeren på kontakten eller
tilsluttes, når kontakten er tændt, giver det anledning
tilulykker.
d ) Fjern eventuelle justerings- eller skruenøgler, før det
elektriske værktøj startes. En skruenøgle eller anden
nøgle, der bliver siddende på en roterende del af elektrisk
værktøj, kan give anledning tilpersonskade.
e ) Undlad at række for langt. Hold hele tiden en god
fodstilling og balance. Dette giver bedre kontrol af det
elektriske værktøj, når uventede situationeropstår.
f ) Bær hensigtsmæssig påklædning. Bær ikke løst tøj
eller smykker. Hold dit hår, tøj og handsker væk fra
bevægelige dele. Løstsiddende tøj, smykker eller langt
hår kan blive fanget i bevægeligedele.
g ) Hvis der anvendes støvudsugnings- eller
støvopsamlingsudstyr, skal dette tilsluttes og
anvendes rigtigt. Anvendelse af støvopsamlingsudstyr
kan begrænse farer forårsaget afstøv.
4) Anvendelse og Vedligeholdelse af
Elektrisk Værktøj
a ) Undlad at bruge magt over for det elektriske
værktøj. Brug det værktøj, der er bedst egnet til
det arbejde, der skal udføres. Værktøjet vil klare
opgaven bedre og mere sikkert med den ydelse, som det
er beregnettil.
b ) Undlad at benytte elektrisk værktøj, hvis kontakten
ikke tænder og slukker for det. Alt elektrisk værktøj,
der ikke kan kontrolleres med kontakten, er farligt og
skalrepareres.
c ) Træk stikket ud af stikkontakten og/eller
batterienheden fra det elektriske værktøj, før det
elektriske værktøj justeres, dets tilbehør udskiftes,
eller det stilles til opbevaring. Sådanne forebyggende
sikkerhedsforanstaltninger mindsker risikoen for, at
værktøjet startesutilsigtet.
d ) Opbevar elektrisk værktøj uden for rækkevidde
af børn, og tillad ikke personer, som ikke er
bekendt med dette elektriske værktøj eller disse
instruktioner, at betjene værktøjet. Elektrisk værktøj
er farligt i hænderne på personer, som ikke er instrueret i
brugenderaf.
e ) Vedligeholdelse af elektrisk værktøj. Undersøg
om bevægelige dele sidder skævt, binder eller er
gået itu såvel som andre forhold, der kan påvirke
betjeningen af værktøjet. Hvis det elektriske værktøj
er beskadiget, skal det repareres før brug. Mange
ulykker er forårsaget af dårligt vedligeholdtværktøj.
f ) Hold skæreværktøj skarpe og rene. Ordentligt
vedligeholdt skæreværktøj med skarpe skærekanter har
mindre tilbøjelighed til at binde og er lettere atstyre.
g ) Brug elektrisk værktøj, tilbehør, bor, osv. i
overensstemmelse med disse instruktioner, idet der
tages hensyn til arbejdsforholdene og den opgave,
som skal udføres. Brug af elektrisk værktøj til andre
opgaver end dem, det er beregnet til, kan resultere i en
farligsituation.
5) Anvendelse og Vedligeholdelse af
Batteri
a ) Må kun genoplades med den oplader, som er
angivet af fabrikanten. En oplader, der er beregnet til en
bestemt type batteripakke, kan udgøre en brandrisiko, hvis
den bruges med en anden typebatteripakke.
b ) Brug kun elektrisk værktøj med de batteripakker,
der er beregnet til hver enkelt type. Brug af andre
batteripakker kan skabe risiko for personskade ogbrand.
c ) Når en batteripakke ikke er i brug, skal den holdes
borte fra andre metalgenstande, såsom papirclips,
mønter, nøgler, søm, skruer og andre små
metalgenstande, der kan danne forbindelse mellem
to elektriske kontaktflader. Kortslutninger mellem
batterikontakter kan forårsage forbrænding ellerbrand.
d ) Hvis en batteripakke udsættes for overlast, kan der
sive væske ud. Undgå kontakt. Hvis væsken berøres
ved et tilfælde, skal der skylles med masser af vand.
Hvis der kommer væske i øjnene, skal der desuden
søges lægehjælp. Batterivæske kan forårsage irritation
ellerforbrænding.
6) Service
a ) Elektrisk værktøj skal serviceres af en kvalificeret
servicetekniker, som udelukende benytter
identiske reservedele. Derved sikres det, at værktøjets
driftssikkerhedopretholdes.
Yderligere specifikke sikkerhedsregler for
bor/skruetrækker/slagboremaskine
• Bær høreværn når du arbejder med slagboring.
Udsættelse for støj kan medførehøretab.
• Anvend hjælpehåndtag, der leveres sammen med
værktøjet. Tab af kontrol kan medførepersonskade.
• Hold på maskinen ved de isolerede gribeflader, når du
udfører et stykke arbejde, hvor skæreværktøjet eller
lukkemekanismen kan komme i kontakt med skjulte
ledninger. Skæringstilbehøret eller lukkemekanismen der
får kontakt med en ”live” ledning , kan også gøre udsatte
metaldele på elværktøjet ”live”, hvilket ville kunne give
operatøren elektrisk stød.
• Brug klemmer eller en anden praktisk måde på at sikre
og understøtte arbejdsemnet til et stabilt underlag. Hvis
du holder fast i arbejdsemnet med din hånd eller krop, vil det
være ustabilt, og det kan medføre, at du mister kontrollen
overdet.

6
Dansk
• Bær sikkerhedsbriller eller anden beskyttelse af øjnene.
Hammer- og borefunktioner kan medføre flyvende splinter.
Flyvende partikler kan forårsage permanenteøjenskader.
• Tilbehør og værktøj kan blive varme under drift.
Bær handsker under arbejde med dem, hvis du udfører
varmefremkaldende opgaver som fx hammerboring og boring
afmetaller.
• Arbejd ikke med dette værktøj i længere tid ad gangen.
Vibrationer fra hammeren kan beskadige dine hænder og
arme. Brug handsker som ekstra stødpude og begræns risikoen
ved at holde hyppigepauser.
• Udluftningshuller dækker ofte bevægelige dele og bør
undgås. Løst tøj, smykker eller langt hår kan blive fanget af de
bevægeligedele.
Restrisici
Følgende risici er forbundet med brugen af boremaskiner:
• Skader forårsaget af berøring af de roterende dele eller varme
dele påværktøjet.
På trods af overholdelsen af de relevante sikkerhedsregler og
brug af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse
omfatter:
• Hørenedsættelse.
• Risiko for at få fingrene i klemme ved udskiftning aftilbehøret.
• Sundhedsfarer forårsaget ved indånding af støv, der dannes,
når der arbejdes itræ.
• Risiko for personskade som følge af flyvendepartikler.
• Risiko for personskade som følge af forlængetbrug.
Elektrisk sikkerhed
Den elektriske motor er konstrueret til bare én spænding.
Kontrollér altid, at batteripakken svarer til spændingen på
mærkepladen. Kontrollér også, at spændingen på din oplader
svarer til din el-netspænding.
Din
D WALTe
-oplader er dobbeltisoleret i
overensstemmelse med EN60335. Derfor kræves der
ingenjordledning.
Hvis strømledningen er beskadiget, skal den erstattes
af en specialfremstillet ledning, der fås gennem
D WALTe
‘sserviceorganisation.
Brug af forlængerledning
Der bør ikke benyttes en forlængerledning, medmindre det er
absolut nødvendigt. Brug en godkendt forlængerledning, der
er egnet til strømforsyningen til din oplader (se ). Tekniske data
Den minimale lederstørrelse er 1mm2; den maksimale længde
er 30m.
Ved brug af en kabeltromle skal kablet altid rulles heltud.
GEM DISSE INSTRUKTIONER
Opladere
D WALTe
opladere kræver ingen justering og er designet til at
være så brugervenlige sommuligt.
Vigtig sikkerhedsvejledning for alle
batteriopladere
GEM DISSE INSTRUKTIONER: Denne vejledning indeholder
vigtige sikkerheds- og driftsinstruktioner for kompatible
batteriopladere se ).Tekniske data
• Før du bruger opladeren, læs alle instruktioner og de
sikkerhedsmæssige afmærkninger på opladeren, batteripakken
ogproduktet.
ADVARSEL: Risiko for chok. Lad ikke nogen flydende
væsker komme ind i opladeren. Det kan resultere i et
elektriskchok.
ADVARSEL: Vi anbefaler brug af en reststrømsanordning
med en reststrømskapacitet på 30mA ellermindre.
FORSIGTIG: Risiko for brand. For at reducere risikoen
for kvæstelser, oplad kun
D WALTe
genopladelige
batterier. Andre batterityper kan eksplodere og
forårsagepersonskader.
FORSIGTIG: Børn skal overvåges for at sikre, at de ikke
leger medudstyret.
BEMÆRK: Under bestemte forhold, når opladeren
er tilsluttet til strømforsyningen, kan blotlagte
opladerkontakter blive kortsluttet af fremmede materialer.
Fremmede materialer af en ledende art som for eksempel,
men ikke begrænset til ståluld, aluminumsfolie eller
anden koncentration af metalliske partikler skal holdes på
afstand af opladerens huller. Tag altid stikket til opladeren
ud fra kontakten, når der ikke er indsat en batteripakke.
Tag stikket til opladeren ud før forsøg på at rengøreden.
• Forsøg ALDRIG at oplade batteripakken med andre
opladere end dem, der er omtalt i denne manual.
Opladeren og batteripakken er specielt designet til at
arbejdesammen.
• Disse opladere er ikke beregnet til anden brug end
opladning af
D WALTe
genopladelige batterier. Al anden
brug kan medføre risiko for brand, elektrisk chok eller livsfarlige
elektriskestød.
• Udsæt ikke opladeren for regn ellersne.
• Træk i stikket i stedet for ledningen, når opladeren
frakobles. Dette vil reducere risikoen for beskadigelse af
elstikket ogledningen.
• Sørg for at ledningen er placeret, så den ikke bliver trådt
på, snublet over eller på anden måde bliver genstand for
skader ellerbelastning.
• Anvend kun en forlængerledning, når det er absolut
nødvendigt. Anvendelse af en ukorrekt forlængerledning
kan resultere i risiko for brand, elektrisk chok eller livsfarlige
elektriskestød.
• Anbring ikke noget oven på opladeren eller anbring
opladeren på et blødt underlag, der kan blokere
ventilationshullerne og medføre for megen intern
varme. Anbring opladeren på afstand af alle varmekilder.
Opladeren ventileres gennem huller i toppen og bunden
afhuset.
• Brug ikke opladeren, hvis ledningen eller stikket er
beskadiget—få dem omgåendeudskiftet.

8
DANSK
• Oplad ikke eller brug batteriet i en eksplosionsfarlig
atmosfære, som f.eks. ved tilstedeværelsen af
brændbare væsker, gasser eller støv. Isætning eller
udtagning af batteriet fra opladeren kan antænde støv
ellerdampe.
• Tving aldrig batteripakken ind i opladeren. Foretag ikke
nogen ændringer på batteripakken, så den kan passe
ind i en ikke kompatibel oplader, da batteripakken kan
blive sprængt og kan medførepersonskader.
• Oplad kun batteripakker i
D WALTe
opladere.
• Sprøjt IKKE på den eller nedsænk den i vand eller
andrevæsker.
• Opbevar eller brug ikke værktøjet og batteripakken
på steder, hvor temperaturen kan nå op på eller
overstige 40 ˚C (104˚F) (som f.eks. uden for skure eller
metalbygninger om sommeren).
• Brænd ikke batteripakken, selv hvis den er svært
beskadiget eller helt opslidt. Batteripakken kan eksplodere i
åben ild. Der dannes giftige dampe og stoffer ved forbrænding
af lithium-ion-batteripakker.
• Hvis batteriets indhold kommer i kontakt med huden,
skal området omgående vaskes med mild sæbe og vand.
Hvis batterivæske kommer i øjnene, lad vand løbe over det
åbne øje i 15 minutter, eller indtil irritationen ophører. Hvis det
er nødvendigt at søge lægehjælp, består batterielektrolytten af
en blanding af flydende organiske karbonater oglithiumsalte.
• Indholdet af åbnede battericeller kan forårsage
luftvejsirritation. Sørg for frisk luft. Søg lægehjælp, hvis
symptomernevedvarer.
ADVARSEL: Fare for forbrændinger. Batterivæske kan
være brændbar, hvis den udsættes for gnister eller åbenild.
ADVARSEL: Forsøg aldrig at åbne batteripakken. Hvis
batteripakken er revnet eller beskadiget, indsæt den
ikke i opladeren. Undgå at mase, tabe eller beskadige
batteripakken. Anvend ikke en batteripakke eller
oplader, der har fået et hårdt slag, er blevet tabt, kørt
over eller blevet beskadiget på anden vis (f.eks. stukket
med en nål, slået med en hammer, trådt på). Det kan
medføre elektriske chok eller livsfarlige elektriske stød.
Beskadigede batteripakker skal returneres til forhandleren
forgenanvendelse.
ADVARSEL: Brandfare. Opbevar eller bær aldrig
batteripakker, så metalgenstande kan komme
i kontakt med udsatte batteriklemmer. Anbring
for eksempel ikke batteripakker i forklæder, lommer,
værktøjskasser, produktkasser, skuffer osv. med løse søm,
skruer, nøglerosv.
FORSIGTIG: Når det ikke er i brug, læg værktøjet på
siden på en stabil overflade, hvor det ikke vil vælte
eller falde ned. Nogle værktøjer med store batteripakker
vil stå lodret på batteripakken, men kan letvæltes.
Transport
ADVARSEL: Brandfare. Transport af batterier kan
muligvis forårsage brand, hvis batteripolerne uforvarende
kommer i kontakt med ledende materialer. Ved transport
af batterier sørg for, at batteriets poler er beskyttet og godt
isoleret fra materialer, der kan komme i kontakt med dem
og forårsage en kortslutning.
D WALTe
batterier opfylder alle gældende skibsfartsregler
som foreskrevet af industrien og juridiske standarder, som
omfatter FN’s anbefalinger om transport af farligt gods,
den internationale lufttransportforening (IATA), farligt gods
regulativer, de internationale maritime farligt gods (IMDG) regler
og den europæiske konvention om international transport af
farligt gods ad landevejen (ADR). Litium-ion-celler og batterier
er blevet testet i henhold til afsnit 38,3 i FN´s anbefalinger om
tests og kriterier for transport af farligt gods.
I de fleste tilfælde vil afsendelsen af en
D WALTe
batteripakke
være undtaget fra at blive klassificeret som et fuldt reguleret
klasse 9 farligt materiale. Generelt vil det kun være forsendelser,
der indeholder et litium-ion batteri med en energivurdering på
over 100 watt timer (wt), der skal sendes som fuldt reguleret
klasse 9. Alle litium-ion batterier har en watt time vurdering
markeret på pakningen. Desuden på grund af regulativers
kompleksiteter, anbefaler
D WALTe
, at man ikke sender litium-
ion-batteripakker med luftfragt uanset watt time vurdering.
Forsendelser af værktøj med batterier (combo sæt) kan som
eneste undtagelse sendes med luftfragt, hvis batteripakkens
watt time vurdering ikke er højere end 100 watt timer.
Uanset om en forsendelse anses for at være undtaget eller
fuldt reguleret, er det speditørernes ansvar at rådføre sig
med de seneste regler for emballerings-, mærknings- og
dokumentationskrav.
Oplysningerne i dette afsnit i vejledningen er givet i god tro
og menes at være korrekte på det tidspunkt, hvor dokumentet
blev oprettet. Men der gives ingen garanti, udtrykt eller
underforstået. Det er købers ansvar at sikre, at vedkommendes
aktiviteter er i overensstemmelse med de gældende regulativer.
Transport af FLEXVOLTTM batteri
D WALTe
FLEXVOLTTM batteri har to funktioner: og Anvendelse
transport.
Anvendelsesfunktion: Når FLEXVOLTTM batteriet står alene
eller er i et
D WALTe
18V produkt, vil den fungere som et 18V
batteri. Når FLEXVOLTTM batteriet er i et 54V eller et 108V (to 54V
batterier) produkt, vil det fungere som et 54V batteri.
Transportfunktion: Når
dækslet er fastgjort til
FLEXVOLTTM batteriet, er batteriet
i transportfunktion. Behold
dækslet til forsendelse.
Under transportfunktionen er cellestrenge elektrisk afbrudt inde
i pakken, og det resulterer i 3 batterier med en lavere watt time
(Wh) ydelse i forhold til 1 batteri med en højere watt timeydelse.
Denne øgede mængde på 3 batterier med den lavere watt
timeydelse kan fritage pakken fra visse forsendelsesforordninger,
der er batterier med højere watt timer.
Eksempelvis kan transport
Wh ydelsen angive 3x36
Wh, hvilket betyder 3
batterier hver på 36 watt

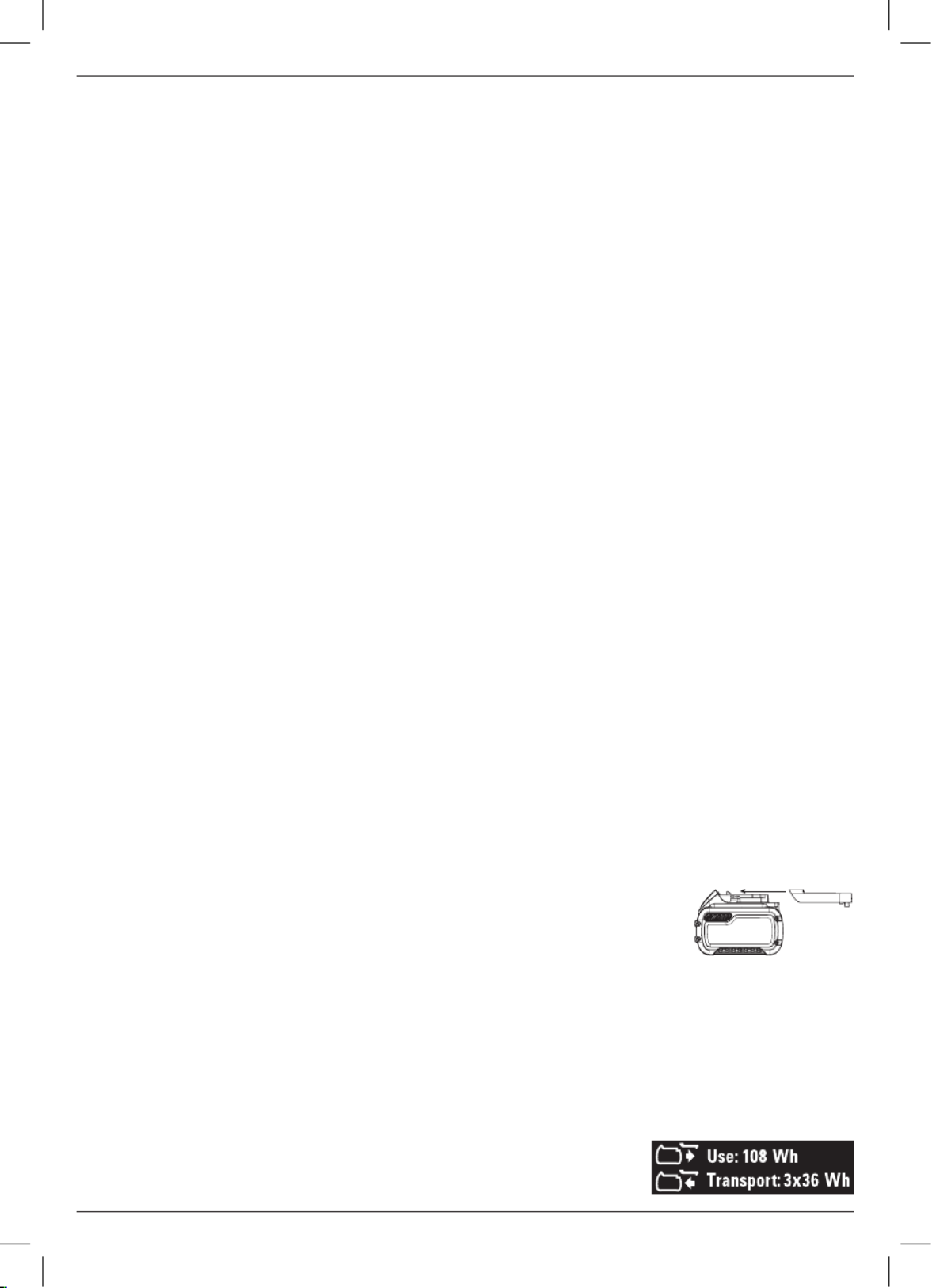

Eksempel på mærkning af anvendelses- og
transportlabel

9
Dansk
timer. Anvendelses Wh ydelsen kan angive 108 watt timer
(forudsat 1 batteri).
Anbefalet opbevaring
1. Det bedste opbevaringssted er køligt og tørt, hvor den ikke
udsættes for direkte sollys og ekstrem varme eller kulde. For
optimal batteriydelse og -liv skal du opbevare batteripakker
ved stuetemperatur, når de ikke er i brug.
2. For langtids opbevaring anbefales det at opbevare en fuldt
opladet batteripakke et køligt, tørt sted uden for opladeren
for optimale resultater.
BEMÆRk: Batteripakker bør ikke opbevares helt tømt for
opladning. Batteripakken skal genoplades før brug.

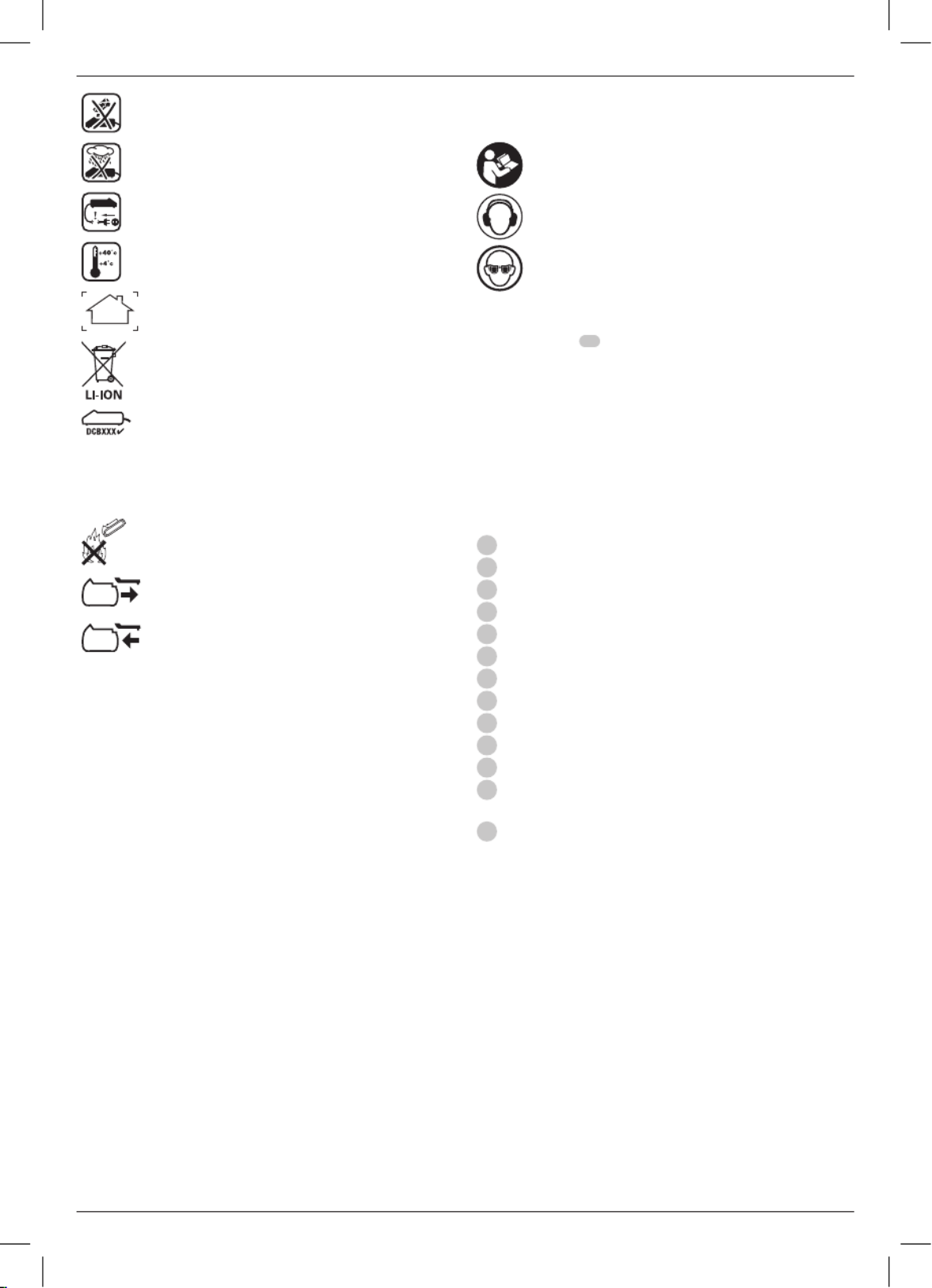

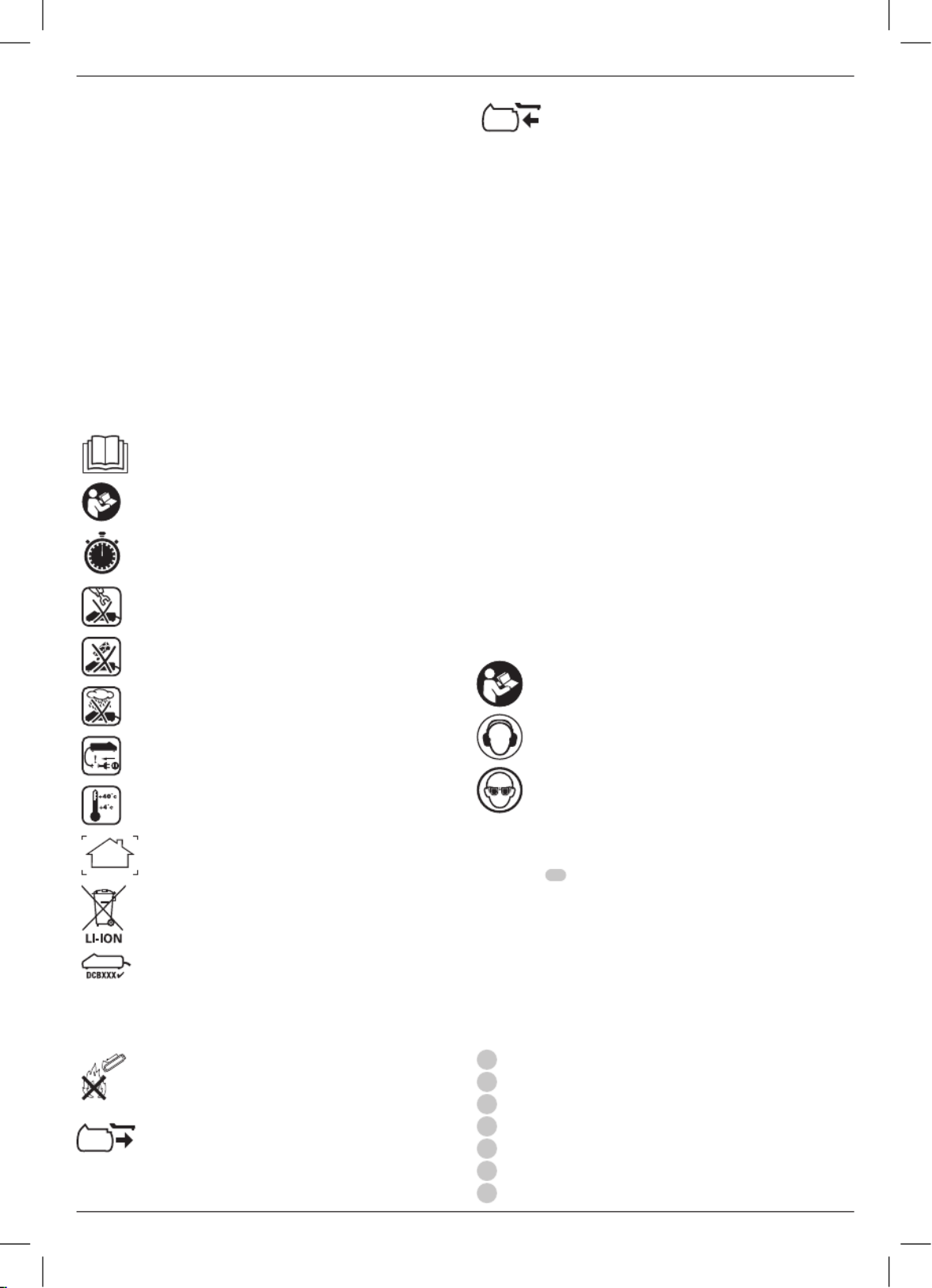

Mærkater på oplader og batteripakke
Udover de piktogrammer, der anvendes i denne vejledning,
kan mærkater på opladeren og battteripakken vise de følgende
piktogrammer:
Læs brugsvejledningen før brug.
Se Tekniske data vedrørende opladningstid.
Berør aldrig kontaktflader med strømførende
genstande.
Beskadigede batteripakker må ikke oplades.
Må ikke udsættes for vand.
Defekte ledninger skal udskiftes omgående.
Oplad kun mellem 4 ˚C og 40 ˚C.
Kun til indendørs brug.
Tag hensyn til miljøet ved bortskaffelse
afbatteripakken.
Oplad kun
D WALTe
batteripakker med de
specielle
D WALTe
opladere. Opladning af andre
typer batteripakker end de specielle
D WALTe
batterier med en
D WALTe
oplader, kan få dem til
at sprænges eller føre til andre farligesituationer.
Destruér ikke batteripakken.
ANVENDELSE (uden transportdæksel). Eksempel:
Wh ydelsen angiver 108 Wh (1 batteri med 108
watt timer).
TRANSPORT (med indbygget transportdæksel).
Eksempel: Wh ydelsen angiver 3 x 36 Wh
(3batterier på 36 watt timer).
Batteritype
DCD777 og DCD778 bruger et batteri på 18volt.
Disse batteripakker kan bruges: DCB181, DCB182, DCB183,
DCB183B, DCB184, DCB184B, DCB185, DCB187, DCB546,
DCB547. Se for flereinformationer.Tekniske data
Pakkens indhold
Pakken indeholder:
1 Bor/drivværk eller 1 bor/drivværk/hammerbor
1 Oplader
1 Bæltekrog (følger med i nogle modeller)
1 Borklemme (følger med i nogle modeller)
1 Li-ion batteripakke (C1, D1, L1, M1, P1, S1, T1, X1 modeller)
2 Li-ion batteripakker (C2, D2, L2, M2, P2, S2, T2, X2 modeller)
3 Li-ion batteripakker (C3, D3, L3, M3, P3, S3, T3, X3 modeller)
1 Værktøjskasse
1 Brugsvejledning
• Kontrollér for eventuelle skader på værktøjet, dele og tilbehør,
der kan være opstået undertransport.
• Tag dig tid til at læse denne vejledning grundigt og forstå den
førbetjening.
Mærkning på værktøjet
Følgende piktogrammer er vist på værktøjet:
Læs brugsvejledningen førbrug.
Bærhøreværn.
Brugøjeværn.
Datokodeposition (Fig. A)
Datokoden 13 , der også inkluderer produktionsåret, er tryk
påhuset.
Eksempel:
2018 XX XX
Produktionsår
Beskrivelse (Fig. A)
ADVARSEL: Modificér aldrig elektrisk værktøj eller nogen
dele deraf. Det kan medføre materiale- ellerpersonskade.
1 Udløserkontakt
2 Forlæns-/baglæns styreknap
3 Justeringskravens drejemoment
4 Gearskifter
5 Arbejdslys
6 Patron uden nøgle
7 Batteripakke

10
Dansk
8 Batteriets udløsningsknap
9 Hovedhåndtag
10 Bæltekrog (følger med i nogle modeller)
11 Skrue
12 Magnetisk borholde (følger med i nogle modeller)
13 Datokode
Tilsigtet Brug
Disse bor/skruemaskiner/hammerbor er fremstillet til
professionel boring, slagboring ogiskruning.
MÅ IkkE anvendes under våde forhold eller i nærheden af
brændbare væsker ellergasser.
Disse boremaskiner/skruemaskiner/slagboremaskiner er
professionelt el-værktøj.
LaD IkkE børn komme i kontakt med værktøjet. Overvågning
er påkrævet, når uerfarne brugere anvender detteværktøj.
• Dette produkt er ikke beregnet til anvendelse af personer
(inklusive børn) med nedsatte fysiske, sensoriske eller
mentale handicaps; mangel på erfaringer, viden eller
færdigheder, medmindre de er under overvågning af en
person, der er ansvarlig for deres sikkerhed. Børn må aldrig
efterlades alene med detteprodukt.
SAMLING OG JUSTERING
ADVARSEL: For at mindske risikoen for alvorlige
personskader, skal du slukke for værktøjet og
tage batteriet ud, før du foretager justeringer eller
fjerner/installerer tilbehør eller udfører reparationer.
En utilsigtet start kan forårsagekvæstelser.
ADVARSEL: Anvend kun
D WALTe
-batteripakker og
-opladere.
Indsættelse og fjernelse af
batteripakken fra værktøjet (Fig. B)
BEMÆRk: For de bedste resultater kontrollér at batteripakken
7 er fuldtopladet.
Sådan installeres batteripakken i
værktøjets håndtag
1. Ret batteripakken 7 ind efter rillerne inde i håndtaget
(Fig.B).
2. Skub den ind i håndtaget, indtil batteripakken sidder godt
fast i værktøjet og kontrollér, at den ikke river sigløs.
Sådan fjernes batteripakken fra værktøjet
1. Tryk på udløserknappen 8 og træk batteripakken ud fra
værktøjetshåndtag.
2. Isæt batteripakken i opladeren som beskrevet i
opladerafsnittet i dennevejledning.
Batteripakker til brændstofmåler (Fig. B)
Nogle
D WALTe
batteripakker indeholder en brændstofmåler,
som består af tre grønne LED lys, som angiver niveauet for den
resterende opladning ibatteripakken.
Du aktiverer brændstofmåleren ved at trykke på og holde
brændstofmålerknappen nede. En kombination af de tre
grønne LED lys vil lyse og angive niveauet for den resterende
opladning. Når niveauet for opladning i batteriet ligger under
den brugbare grænse, lyser brændstofmåleren ikke, og batteriet
skalgenoplades.
BEMÆRk: Brændstofmåleren giver kun en indikation af den
opladning, der resterer i batteripakken. Den angiver ikke
værktøjets funktionalitet og er underlagt variation baseret på
produktkomponenter, temperatur ogslutbrugeranvendelse.
Bæltekrog og magnetisk bitholder (Fig. A)
(valgfrit tilbehør)
ADVARSEL: For at mindske risikoen for alvorlige
personskader MÅ DU IKKE hænge værktøjet op i loftet
eller hænge objekter i bæltekrogen. Du må hænge KUN
værktøjets bæltekrog i etarbejdsbælte.
ADVARSEL: For at mindske risikoen for alvorlige
personskader, skal du sikre, at skruen, der holder
bæltebøjlen, erfastskruet.
VIGTIGT: Ved fastgørelse eller fjernelse af en bæltekrog eller
magnetisk bitholder, må kun den medleverede skrue anvendes.
Sørg for at spænde skruengodt.
Bæltekrogen 10 og den magnetiske bitholder 12 kan
monteres på begge sider af værktøjet blot med den
medfølgende skrue 11, så både venstre- og højrehåndede
kan bruge den. Hvis du ikke ønsker at bruge krogen eller den
magnetiske bitholder, kan den fjernes fraværktøjet.
Du kan fjerne bæltekrogen eller den magnetiske bitholder
ved at fjerne skruen 11, der holder den på plads og derefter
montere den igen på den anden side. Sørg for at spænde
skruengodt.
Variabel hastighedsudløserkontakt (Fig. A)
Tryk på udløserkontakten 1 for at starte værktøjet. Tryk
på udløserkontakten for at slå værktøjet fra. Dit værktøj er
forsynet med en bremse. Patronen vil stoppe, lige så snart
udløserknappen er heltudløst.
BEMÆRk: Vedvarende brug af det variable hastighedsområde
anbefales ikke. Det kan ødelægge kontakten og børundgås.
Forlæns/baglæns styreknap (Fig. A)
En forlæns/baglæns styreknap 2 bestemmer værktøjets retning
og virker også som enstartspærreknap.
Du vælger forlænsrotation ved at udløse udløserkontakten
og trykke på forlæns/baglæns styreknappen på højre side
afværktøjet.
Du vælger omvendt ved at trykke på forlæns/baglæns
styreknappen på venstre side afværktøjet.
Midterpositionen på styreknappen låser værktøjet i off position.
Når positionen på styreknappen ændres, sørg for at udløseren
erudløst.
BEMÆRk: Første gang værktøjet køres efter ændring af
rotationsretningen, kan du høre et klik ved opstart. Dette er
normalt og angiver ikke etproblem.
Justeringskravens drejemoment (Fig. A)
Dit værktøj har en indstillelig drejemomentskruetrækker
mekanisme til at bore og fjerne en imponerende række af

11
Dansk
fastgørelsesformer og -størrelser, og i nogle modeller er der en
hammermekanisme til boring i muværk. I cirkler omkring kraven
3
findes tal, et borehovedsymbol, og på nogle modeller et
hammersymbol. Disse tal bruges til at indstille koblingen til et
drejemomentsområde. Jo højere tallet er på kraven, jo højere
drejemoment og jo hurtigere går fastgørelsen. Du vælger et af
tallene ved at dreje, indtil det ønskede tal flugter medpilen.
Dobbelt områdegearing (Fig. A)
Den dobbelte områdefunktion på dit bor/drivværk gør det
muligt for dig at skifte gear til størrealsidighed.
1. Du vælger hastighed 1 (høj drejemomentindstilling) ved at
slå værktøjet fra og få det til at stoppe. Skub gearskifteren 4
fremad (imod patronen).
2. Du vælger hastighed 2 (lav drejemomentindstilling) ved at
slå værktøjet fra og få det til at stoppe. Skub gearskifteren
tilbage (væk fra patronen).
BEMÆRk: Skift ikke gear når værktøjet kører. Lad altid boret
stoppe helt før gearene skiftes. Hvis du har problemer med at
skifte gear, sørg for at den dobbelte områdegearskifter enten er
skubbet helt fremad eller helttilbage.
Arbejdslys (Fig. A)
Der findes et arbejdslys 5
placeret lige oven over
udløserkontakten 1
. Arbejdslysene aktiveres, når
udløserkontakten trykkes ned. Når udløseren er udløst, vil
arbejdslyset stadig lyse i op til 20sekunder.
BEMÆRk: Arbejdslysene er til belysning af den aktuelle
arbejdsoverflade og er ikke beregnet til brug som
enlommelygte.
Enkelt bøsningspatron uden nøgle (Fig. G–I)
ADVARSEL: Forsøg ikke at stramme borehoveder
(eller andet tilbehør) ved at gribe fat i den forreste del
af patronen og dreje værktøjet. Resultatet kan blive
beskadigelse af patronen og personskader. Udløs altid
udløserkontakten og frakobl værktøjet fra strømkilden ved
udskiftning af tilbehør.
ADVARSEL: Sørg altid for, at boret er sikret, før værktøjet
startes. Et løst bor kan blive udkastet fra værktøjet og kan
medførepersonskader.
Dit værktøj består af en patron uden nøgle 6
med en roterende
bøsning til betjening af patronen med en hånd. Du indsætter et
borehoved eller andet tilbehør ved at følge dissetrin.
1. Slå værktøjet fra og frakobl værktøjet frastrømkilden.
2. Hold fast ved patronens sorte bøsning med den ene hånd
og brug den anden til at sikre værktøjet. Rotér bøsningen
i retning mod uret så langt, at den accepterer det
ønskedetilbehør.
3. Indsæt tilbehøret ca. 19 mm ind i patronen og stram godt
til ved at rotere patronbøsningen i retning med uret med
den ene hånd, mens du holder fast ved værktøjet med
den anden. Dit værktøj er forsynet med en automatisk
spindellåsemekanisme. Denne gør det muligt for dig at
åbne og låse patronen med enhånd.
Sørg for at stramme patronen med den ene hånd på
patronbøsningen og den anden hånd på værktøjet for
maksimalstramning.
Du udløser tilbehøret ved at gentage trin 1 og 2 som
nævntovenfor.
BETJENING
Brugsvejledning
ADVARSEL: Overhold altid sikkerhedsvejledningen og de
gældenderegler.
ADVARSEL: For at mindske risikoen for alvorlige
personskader, skal du slukke for værktøjet og
tage batteriet ud, før du foretager justeringer eller
fjerner/installerer tilbehør eller udfører reparationer.
En utilsigtet start kan forårsagekvæstelser.
Korrekt håndposition (Fig. C)
ADVARSEL: For at reducere risikoen for personskade skal
du ALTID anvende den rette håndposition somvist.
ADVARSEL: For at reducere risikoen for alvorlig
personskade skal du holde godt fast i tilfælde af en ALTID
pludseligreaktion.
Det er nødvendigt at placere den ene hånd på hovedhåndtaget
9
og den anden hånd påbatteripakken.
Anvendelse af skruetrækkeren (Fig. D)
1. Vælg den ønskede hastighed/momentområde
ved at anvende dobbeltområde gearvælgeren
til at matche hastigheden og den planlagte
anvendelsesvridningsmoment.
2. Drej kraven 3
til justering af vridningsmomentet
til den ønskede position. Lavere tal angiver
lavere momentindstillinger; højere tal angiver
højeremomentindstillinger.
3. Indsæt det ønskede skruesikringstilbehør i borepatronen på
samme måde som med allebits.
4. Foretag nogle træningsboringer på skrotmateriale eller
på skjulte områder for at fastslå den rigtige position
forgrebskraven.
5. Start altid med lavere momentindstillinger, for dernæst at
gå videre til højere momentindstillinger for at undgå at
beskadige arbejdsemnet eller skruesikringen
Anvendelse af boret (Fig. E)
ADVARSEL: For at reducere risikoen for alvorlig
personskade, sluk for værktøjet og afbryd forbindelsen
til strømforsyningen, før der foretages justeringer eller
afmonteringer/påmonteringer af dele ellertilbehør.
ADVARSEL: FOR AT REDUCERE RISIKOEN FOR
PERSONSKADE, SØRG ALTID for at arbejdsemnet er
grundigt forankret eller fastgjort. Hvis der bores i tyndt
materiale, anvend en træ “backup” blok for at forhindre, at
materialet bliverbeskadiget.

14
DEUTsCH
zwischen zwei Geräten verwendet werden. Er kann zu einer
vorläufigen Einschätzung der Exposition verwendetwerden.
WARNUNG: Der angegebene Vibrationsemissionswert
bezieht sich auf die Hauptanwendung des Gerätes.
Wenn das Gerät jedoch für andere Anwendungen, mit
anderem Zubehör oder schlecht gewartet eingesetzt
wird, kann die Vibrationsemission verschieden sein. Dies
kann den Expositionsgrad über die Gesamtbetriebszeit
erheblicherhöhen.
Eine Schätzung der Vibrationsstärke sollte auch
berücksichtigen, wie oft das Gerät ausgeschaltet
wird oder über welche Zeit es zwar läuft, aber nicht
wirklich in Betrieb ist. Dies kann die Exposition über die
Gesamtbetriebszeit erheblichmindern.
Es sind zusätzliche Sicherheitsmaßnahmen zum Schutze
der Betriebsperson vor den Auswirkungen der Vibration
in Betracht zu ziehen, z.B.: Wartung des Gerätes und
des Zubehörs, Warmhalten der Hände, Organisation
desArbeitsablaufes.
EG-Konformitätserklärung
Maschinenrichylinie
Bohrer/Schrauber/Hammerbohrer
DCD777, DCD778
D WALTe
erklärt hiermit, dass diese unter Technische Daten
beschriebenen Produkte die folgenden Vorschriften erfüllen:
2006/42/EG, EN60745-1:2009+A11:2010, EN60745-2-1:2010,
EN60745-2-2:2010.
Diese Produkte erfüllen auch die Anforderungen von
Richtlinie 2014/30/EU und 2011/65/EU. Für weitere
Informationen wenden Sie sich bitte an
D WALTe
unter der
folgenden Adresse oder schauen Sie auf der Rückseite dieser
Betriebsanleitungnach.
Der Unterzeichnete ist verantwortlich für die Zusammenstellung
des technischen Dossiers und gibt diese Erklärung im Namen
von
D WALTe
ab.
Markus Rompel
Technischer Direktor
D WALTe
, Richard-Klinger-Straße 11
D-65510 Idstein, Deutschland
11.09.2016
WARNUNG: Zur Reduzierung der Verletzungsgefahr bitte
die Bedienungsanleitunglesen.
Herzlichen Glückwunsch!
Sie haben sich für ein Gerät von
D WALTe
entschieden.
Langjährige Erfahrung, sorgfältige Produktentwicklung und
Innovation machen
D WALTe
zu einem zuverlässigen Partner für
professionelle Anwender vonElektrowerkzeugen.
Technische Daten
DCD777 DCD778
Spannung VGS 18 18
Typ 1 1
Akkutyp Li-Ion Li-Ion
Abgabeleistung 340 340W
Leerlaufdrehzahl
1. Gang
2. Gang
min-1
min-1
0–500
0–1750
0–500
0–1750
Schlagzahl
1. Gang
2. Gang
min-1
min-1
–
–
0–8500
0–29750
Max. Drehmoment (hart/weich) Nm 65/26 65/26
Bohrfutter-Spannweite mm 1,5–13 1,5–13
Maximale Bohrleistung
Holz
Metall
Mauerwerk
mm
mm
mm
30
13
–
30
13
13
Gewicht (ohne Akku) kg 1,15 1,2
Lärmwerte und Vibrationswerte (Triax-Vektorsumme) gemäß EN60745-2-1.
LPA (Emissions-
Schalldruckpegel) dB(A) 72 87
LWA (Schallleistungspegel) dB(A) 83 98
K (Unsicherheit für
den angegebenen
Schallpegel)
dB(A) 3 3
Bohren in Metall
Vibrationskennwert a
h,D
= m/s2<2,5 <2,5
Unsicherheitswert K = m/s
21,5 1,5
Schrauben
Vibrationskennwert a
h
= m/s2<2,5 <2,5
Unsicherheitswert K = m/s
21,5 1,5
Bohren in Beton
Vibrationskennwert a
h,ID
= m/s2– 14
Unsicherheitswert K = m/s
2– 1,5
Der in diesem Informationsblatt angegebene
Vibrationsemissionswert wurde gemäß einem standardisierten
Test laut EN60745 gemessen und kann für einen Vergleich
KOMPAKTER 13 mm AKKU-BOHRER/-SCHRAUBER/
-HAMMERBOHRER
DCD777, DCD778

18
DEUTSCH
HINWEIS: Wenn das Ladegerät in die Steckdose
gesteckt wird, können die Ladekontakte im Ladegerät
unter bestimmten Bedingungen durch Fremdmaterial
kurzgeschlossen werden. Leitfähige Fremdmaterialien, z.B.
unter anderem Stahlwolle, Alufolie oder angesammelte
Metallpartikel, sollten von Hohlräumen des Ladegeräts
ferngehalten werden. Ziehen Sie den Netzstecker des
Ladegerätes immer aus der Steckdose, wenn kein Akku
in der Vertiefung steckt. Ziehen Sie den Netzstecker des
Ladegerätes vor dem Reinigen aus derSteckdose.
• Der Akku darf in einem anderen Ladegerät, NIEMALS
außer dem in diesem Handbuch beschriebenen,
aufgeladen werden. Das Ladegerät und der Akku wurden
speziell zur gemeinsamen Verwendungkonzipiert.
• Diese Ladegeräte sind ausschließlich für das Laden von
D WALTe
Akkus bestimmt. Eine anderweitige Verwendung
kann zu Brand führen oder gefährliche oder tödliche
Verletzungen durch Elektroschockverursachen.
• Setzen Sie das Ladegerät weder Regen noch Schneeaus.
• Ziehen Sie immer am Stecker und nicht am Kabel,
um das Ladegerät von der Stromquelle zu trennen.
Dadurch wird das Risiko einer Beschädigung von Stecker und
Kabelreduziert.
• Verlegen Sie das Netzkabel so, dass niemand darauf
treten oder darüber stolpern kann, und dass es keinen
sonstigen schädlichen Einflüssen oder Belastungen
ausgesetztwird.
• Ein Verlängerungskabel sollte nur dann verwendet
werden, wenn es absolut notwendig ist. Ein ungeeignetes
Verlängerungskabel kann zu Brand führen oder gefährliche
oder tödliche Verletzungen durch Elektroschockverursachen.
• Stellen Sie keine Gegenstände auf das Ladegerät
bzw. stellen Sie das Ladegerät nicht auf eine weiche
Oberfläche. Dadurch könnten die Lüftungsschlitze
blockiert und das Gerät überhitzt werden. Stellen Sie das
Ladegerät von Hitzequellen entfernt auf. Das Ladegerät ist
oben und unten am Gehäuse mit Lüftungsschlitzenversehen.
• Betreiben Sie das Ladegerät nicht mit einem
beschädigten Netzkabel oder Netzstecker—beschädigte
Teile sind unverzüglichauszuwechseln.
• Benutzen Sie das Ladegerät nicht, wenn es einen
harten Stoß erlitten hat, fallen gelassen oder
anderweitig beschädigt wurde. Bringen Sie es zu einer
autorisiertenKundendienststelle.
• Das Ladegerät darf nicht zerlegt werden. Bringen Sie
es zu einer autorisierten Kundendienststelle, wenn es
gewartet oder repariert werden muss. Ein unsachgemäßer
Zusammenbau kann gefährliche oder tödliche Verletzungen
durch Elektroschock verursachen oder zu Brandführen.
• Zur Vermeidung von Gefahren muss ein beschädigtes
Netzkabel unverzüglich vom Hersteller, einer
Kundendienststelle oder einer anderen qualifizierten Person
ausgetauschtwerden.
• Ziehen Sie den Netzstecker des Ladegerätes vor
dem Reinigen aus der Steckdose. Dadurch wird das
Risiko eines Stromschlags reduziert. Durch alleiniges
Herausnehmen des Akkus wird dieses Risiko nichtreduziert.
• Versuchen Sie NIEMALS 2 Ladegeräte miteinander
zuverbinden.
• Das Ladegerät wurde für den Betrieb mit
standardmäßigem 230V Netzstrom konzipiert. Es darf
mit keiner anderen Spannung verwendet werden. Dies
gilt nicht für dasFahrzeugladegerät.
Laden des Akkus (Abb. [Fig.] B)
1. Stecken Sie das Ladegerät in eine geeignete Steckdose,
bevor Sie das Akkupackeinsetzen.
2. Legen Sie das Akkupack 7 in das Ladegerät ein und
vergewissern Sie sich, dass es vollständig eingerastet ist. Die
rote Leuchte (Aufladen) blinkt wiederholt und zeigt dadurch
an, dass der Ladevorgang begonnenwurde.
3. Der Abschluss des Ladevorgangs wird dadurch angezeigt,
dass das rote Licht dauerhaft leuchtet. Der Akku ist
vollständig aufgeladen und kann jetzt verwendet oder in der
Ladestation gelassen werden. Um das Akkupack aus dem
Ladegerät zu entnehmen, drücken Sie den Akku-Löseknopf
8 amAkkupack.
HINWEIS: Um die maximale Leistung und Lebensdauer der
Li-Ionen-Akkus zu gewährleisten, laden Sie das Akkupack vor
der ersten Verwendung vollständigauf.
Bedienung des Ladegeräts
Siehe Anzeigen unten zum Ladezustand derAkkus.

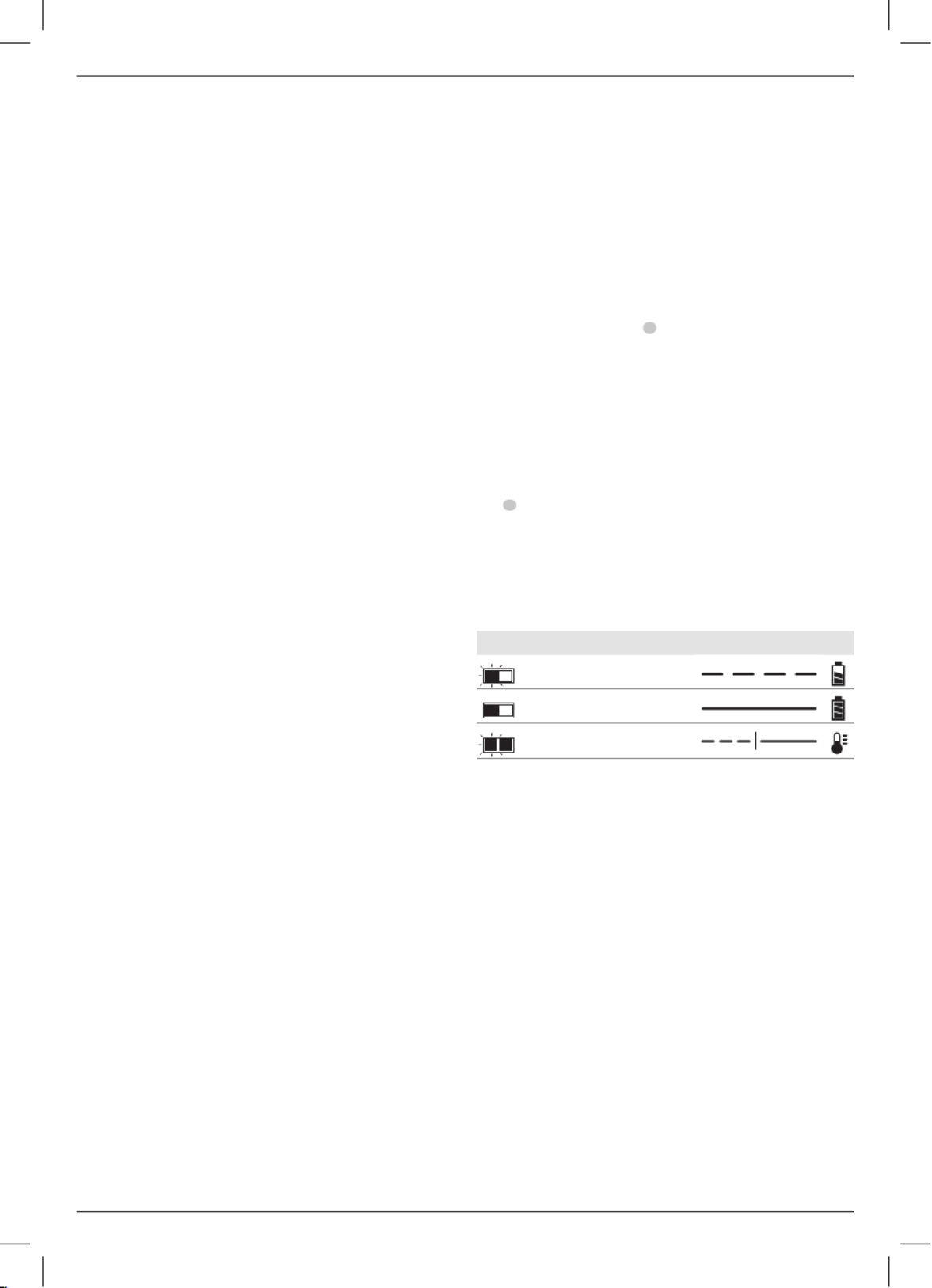

Anzeigen am Ladegerät
Wird geladen
Vollständig aufgeladen
Verzögerung heißer/kalter Akku*
* Die rote Leuchte blinkt in der Zeit weiter, aber eine gelbe
Anzeige leuchtet bei diesem Vorgang dauerhaft. Sobald der
Akku eine angemessene Temperatur erreicht hat, geht die
gelbe Leuchte aus und das Ladegerät nimmt den Ladevorgang
wiederauf.
Diese/s kompatible/n Ladegerät/e lädt keine defekten Akkus
auf. Das Ladegerät zeigt einen defekten Akku an, indem es nicht
leuchtet oder indem das Blinkmuster für Probleme mit dem
Akku oder dem Ladegerät angezeigtwerden.
HINWEIS: Dies kann auch auf ein Problem mit dem
Ladegeräthinweisen.
Wenn das Ladegerät auf ein Problem hinweist, bringen
Sie es zusammen mit dem Akku zur Überprüfung zu einer
autorisiertenServicestelle.
Verzögerung heißer/kalter Akku
Wenn das Ladegerät erkennt, dass ein Akku zu heiß oder zu
kalt ist, startet es automatisch eine „Verzögerung heißer/kalter
Akku“, bis der Akku eine angemessene Temperatur erreicht hat.
Das Ladegerät schaltet dann automatisch in den Lademodus.
Diese Funktion gewährleistet eine maximale Lebensdauer
desAkkus.

21
DEUTsCH
Beschädigte Akkus nicht aufladen.
Das Gerät keiner Nässe aussetzen.
Beschädigte Kabel sofort austauschen.
Nur zwischen 4˚C und 40˚C aufladen.
Nur in Innenräumen verwenden.
Akku umweltgerecht entsorgen.
Laden Sie
D WALTe
-Akkus nur mit den dazu
bestimmten
D WALTe
-Ladegeräten auf. Werden
andere Akkus als die dazu bestimmten
D WALTe
-
Akkus mit einem
D WALTe
-Ladegerät aufgeladen,
können diese platzen oder andere gefährliche
Situationen verursachen.
Den Akku nicht verbrennen.
VERWENDUNG (ohne Transportkappe). Beispiel: Der
Wh-Wert lautet 108 Wh (1Akku mit 108 Wh).
TRANSPORT (mit angebrachter Transportkappe).
Beispiel: Der Wh-Wert lautet 3 x 36 Wh (3Akkus
mit 36 Wh).
Akkutyp
Die Modelle DCD777 und DCD778 werden mit einem 18 Volt-
Akku betrieben.
Diese Akkus können verwendet werden: DCB181, DCB182,
DCB183, DCB183B, DCB184, DCB184B, DCB185, DCB187,
DCB546, DCB547. Weitere Angaben sind den Technischen
Daten zuentnehmen.
Packungsinhalt
Die Packung enthält:
1 Bohrschrauber oder 1 Bohrschrauber/Bohrhammer
1 Ladegerät
1 Gürtelhaken (im Lieferumfang einiger Modelle enthalten)
1 Magnet-Bithalter (im Lieferumfang einiger Modelle
enthalten)
1 Li-Ion-Akku (C1, D1, L1, M1, P1, S1, T1, X1 Modelle)
2 Li-Ion-Akkus (C2, D2, L2, M2, P2, S2, T2, X2 Modelle)
3 Li-Ion-Akkus (C3, D3, L3, M3, P3, S3, T3, X3 Modelle)
1 Transportkoffer
1 Betriebsanleitung
• Prüfen Sie das Gerät, die Teile oder Zubehörteile auf
Beschädigungen, die beim Transport entstanden seinkönnten.
• Nehmen Sie sich Zeit, die Betriebsanleitung vor
Inbetriebnahme sorgfältig zulesen.
Bildzeichen am Werkzeug
Die folgenden Bildzeichen sind am Gerät sichtbar angebracht:
Vor der Verwendung die Betriebsanleitunglesen.
Tragen SieGehörschutz.
Tragen SieAugenschutz.
Lage des Datumscodes (Abb. A)
Der Datumscode 13 , der auch das Herstelljahr enthält, ist in das
Gehäusegeprägt.
Beispiel:
2018 XX XX
Herstelljahr
Beschreibung (Abb. A)
WARNUNG: Nehmen Sie niemals Änderungen am
Elektrowerkzeug oder seinen Teilen vor. Dies könnte zu
Schäden oder Verletzungenführen.
1 Auslöseschalter
2 Drehrichtungsknopf
3 Drehmomenteinstellring
4 Gangschalter
5 Arbeitsleuchte
6 Schnellspannfutter
7 Akku
8 Akku-Löseknöpfe
9 Haupthandgriff
10 Gürtelhaken (im Lieferumfang einiger Modelle enthalten)
11 Schraube
12 Magnet-Bithalter (im Lieferumfang einiger Modelle
enthalten)
13 Datumscode
Bestimmungsgemässe Verwendung
Diese Bohrer / Schrauber / Schlagbohrer wurden für
professionellen Einsatz bei Bohr-, Schlagbohr- und
Schraubarbeitenkonstruiert.
nICHT VERWEnDEn in nasser Umgebung oder in der Nähe
von entflammbaren Flüssigkeiten oderGasen.
Diese Bohrmaschinen/Bohrschrauber/Bohrhämmer sind
professionelleElektrowerkzeuge.
LassEn sIE nICHT ZU, dass Kinder in Kontakt mit dem Gerät
kommen. Wenn unerfahrene Personen dieses Gerät verwenden,
sind diese zubeaufsichtigen.
• Dieses Gerät darf nicht von Personen (einschließlich
Kindern) mit eingeschränkten physischen, sensorischen
oder mentalen Fähigkeiten oder ohne ausreichende
Erfahrung oder Kenntnisse verwendet werden, außer wenn
diese Personen von einer Person, die für ihre Sicherheit
verantwortlich ist, bei der Verwendung des Geräts

22
DEUTsCH
beaufsichtigt werden. Lassen Sie nicht zu, dass Kinder mit
diesem Produkt allein gelassenwerden.
ZUSAMMENBAU UND EINSTELLUNGEN
WARNUNG: Um die Gefahr schwerer Verletzungen
zu mindern, schalten Sie das Werkzeug aus und
entfernen Sie den Akku oder trennen Sie ihn
vom Netz, bevor Sie Einstellungen vornehmen
oder Anbaugeräte oder Zubehör anbringen oder
entfernen oder Reparaturen vornehmen. Ungewolltes
Anlaufen kann Verletzungenverursachen.
WARNUNG: Verwenden Sie nur Akkus und Ladegeräte
von
D WALTe
.
Einsetzen und Entfernen des Akkus aus dem
Werkzeug (Abb. B)
HInWEIs: Um beste Ergebnisse zu erzielen, sollte der Akku 7
vollständig aufgeladensein.
Einsetzen des Akkus in den Werkzeuggriff
1. Richten Sie den Akku 7 an den Führungen im
Werkzeuggriff aus (Abb. B).
2. Schieben Sie ihn in den Griff, bis der Akku fest im Werkzeug
sitzt, und stellen Sie sicher, dass er sich nicht lösenkann.
Entfernen des Akkus aus dem
Werkzeuggriff
1. Drücken Sie Akku-Löseknopf 8 und ziehen Sie den Akku
kräftig aus demWerkzeuggriff.
2. Legen Sie den Akku wie im Abschnitt Ladegerät dieser
Betriebsanleitung beschrieben in dasLadegerät.
Akku-Ladestandsanzeige (Abb. B)
Einige
D WALTe
-Akkus besitzen eine Ladestandsanzeige mit
drei grünen LEDs, die den verbleibenden Ladestand des
Akkusanzeigen.
Zum Betätigen der Ladestandsanzeige halten Sie die Taste
für die Ladestandsanzeige gedrückt. Eine Kombination der
drei grünen LEDs leuchtet auf und zeigt den verbleibenden
Ladestand an. Wenn der verbleibende Ladestand im Akku
nicht mehr ausreicht, um das Werkzeug zu verwenden,
leuchtet die Ladestandsanzeige nicht auf und der Akku muss
aufgeladenwerden.
HInWEIs: Die Ladestandsanzeige ist nur eine Schätzung
des verbleibenden Akku-Ladestands. Sie zeigt nicht die
Funktionsfähigkeit des Werkzeugs an und unterliegt
Unterschieden, die auf Bauteilen, Temperatur und
Anwendungsart des Endbenutzersbasieren.
Riemenhaken und Magnet-Bithalter (Abb. A)
(Optionales Zubehör)
WARNUNG: Halten Sie zur Vermeidung von
schweren Verletzungen das Werkzeug NIE über Kopf
oder lassen Sie Gegenstände vom Riemenhaken hängen.
Hängen Sie den Riemenhaken des Werkzeugs NUR an
einenArbeitsgürtel.
WICHTIG: Verwenden Sie beim Befestigen oder Austauschen
eines Riemenhakens oder Magnet-Bithalters nur die
mitgelieferte Schraube. Stellen Sie sicher, dass die Schraube gut
festgezogenist.
Ein Riemenhaken 10 und ein Magnet-Bithalter 12 können
an jeder Werkzeugseite einfach mit Hilfe der mitgelieferten
Schraube 11 befestigt werden, damit das Werkzeug für Links-
oder Rechtshänder verwendbar ist. Wenn der Haken oder
Magnet-Bithalter gar nicht verwendet werden soll, kann er vom
Werkzeug abgenommenwerden.
Um die Position des Riemenhakens oder Magnet-Bithalters zu
ändern, entfernen Sie die Schraube 11, durch die er befestigt
ist, und montieren Sie ihn dann an der gegenüberliegenden
Seite. Stellen Sie sicher, dass die Schraube gut festgezogenist.
Verstellbarer Drehzahlregler (Abb. A)
Um das Werkzeug einzuschalten, drücken Sie den
Auslöseschalter 1 zusammen. Zum Ausschalten des Gerätes
lassen Sie den Auslöseschalter los. Ihr Werkzeug ist mit einer
Bremse ausgestattet. Das Spannfutter stoppt, sobald der
Auslöseschalter ganz losgelassenwird.
HInWEIs: Dauereinsatz im variablen Drehzahlbereich ist nicht
empfohlen. Dies kann den Schalter beschädigen und sollte
vermiedenwerden.
Drehrichtungsknopf (Abb. A)
Ein Drehrichtungsknopf 2 bestimmt die Drehrichtung des
Werkzeugs und dient auch alsVerriegelungsschalter.
Für Rechtsdrehung (vorwärts) lassen Sie den Auslöseschalter los
und drücken Sie den Drehrichtungsknopf an der rechten Seite
desWerkzeugs.
Für Linksdrehung (rückwärts) lassen Sie den Auslöseschalter los
und drücken Sie den Drehrichtungsknopf an der linken Seite
desWerkzeugs.
In der mittleren Stellung des Reglers ist das Werkzeug in
der AUS-Stellung verriegelt. Achten Sie darauf, dass der
Auslöseschalter entriegelt ist, wenn Sie diesen Reglerverstellen.
HInWEIs: Wenn das Gerät zum ersten Mal nach einem
Drehrichtungswechsel gestartet wird, hören Sie eventuell ein
Klicken beim Starten. Dies ist normal und weist nicht auf ein
Problemhin.
Drehmomenteinstellring (Abb. A)
Ihr Werkzeug verfügt über einen einstellbaren
Drehmomentschlüssel-Mechanismus zum Anziehen
und Entfernen verschiedenster Formen und Größen von
Befestigungsmitteln, und bei einigen Modellen über einen
Hammermechanismus zum Bohren in Mauerwerk. Um den
Spannring 3 herum befinden sich Zahlen, ein Bohrersymbol,
und bei einigen Modellen ein Hammersymbol. Diese
Zahlen dienen dazu, die Kupplung auf einen bestimmen
Drehzahlbereich einzustellen. Je höher die Zahl am Spannfutter,
um so höher ist das Drehmoment und umso größer können die
Schrauben sein. Zur Auswahl einer der Zahlen drehen Sie, bis
der Pfeil auf die gewünschte Zahlzeigt.

26
EnGLIsH
Congratulations!
You have chosen a
D WALTe
tool. Years of experience, thorough
product development and innovation make
D WALTe
one of the
most reliable partners for professional power toolusers.
Technical Data
DCD777 DCD778
Voltage V
DC 18 18
Type 1 1
Battery type Li-Ion Li-Ion
Power output W 340 340
No-load speed
1st gear
2nd gear
min
-1
min
-1
0–500
0–1750
0–500
0–1750
Impact rate
1st gear
2nd gear
min
-1
min
-1
–
–
0–8500
0–29750
Max. Torque (hard/soft) Nm 65/26 65/26
Chuck capacity mm 1.5–13 1.5–13
Maximum
drilling
capacity
Wood
Metal
Masonry
mm
mm
mm
30
13
–
30
13
13
Weight (without battery pack)
kg 1.15 1.2
Noise values and vibration values (triax vector sum) according to EN60745-2-1:
L
PA
(emission sound pressure
level) dB(A) 72 87
L
WA
(sound power level) dB(A) 83 98
K (uncertainty for the given
sound level) dB(A) 3 3
Drilling into metal
Vibration emission value
a
h,D
= m/s
2<2.5 <2.5
Uncertainty K = m/s
21.5 1.5
Screwdriving
Vibration emission value
a
h
= m/s
2<2.5 <2.5
Uncertainty K = m/s
21.5 1.5
Drilling into concrete
Vibration emission value
a
h,ID
= m/s
2– 14
Uncertainty K = m/s
2– 1.5
The vibration emission level given in this information sheet has
been measured in accordance with a standardised test given in
EN60745 and may be used to compare one tool with another. It
may be used for a preliminary assessment ofexposure.
WARNING: The declared vibration emission level
represents the main applications of the tool. However if
the tool is used for different applications, with different
CORDLESS COMPACT 13 mm DRILL/DRIVER/HAMMERDRILL
DCD777, DCD778
accessories or poorly maintained, the vibration emission
may differ. This may significantly increase the exposure
level over the total workingperiod.
An estimation of the level of exposure to vibration should
also take into account the times when the tool is switched
off or when it is running but not actually doing the job.
This may significantly reduce the exposure level over the
total workingperiod.
Identify additional safety measures to protect the operator
from the effects of vibration such as: maintain the tool
and the accessories, keep the hands warm, organisation
of workpatterns.
EC-Declaration of Conformity
Machinery Directive
Drill/Driver/Hammerdrill
DCD777, DCD778
D WALTe
declares that these products described under
Technical Data are in compliance with:
2006/42/EC, EN60745-1:2009+A11:2010, EN60745-2-1:2010,
EN60745-2-2:2010.
These products also comply with Directive 2014/30/EU and
2011/65/EU. For more information, please contact
D WALTe
at
the following address or refer to the back of themanual.
The undersigned is responsible for compilation of the technical
file and makes this declaration on behalf of
D WALTe
.
Markus Rompel
Director Engineering
D WALTe
, Richard-Klinger-Straße 11,
D-65510, Idstein, Germany
11.09.2016
WARNING: To reduce the risk of injury, read the
instructionmanual.
Definitions: Safety Guidelines
The definitions below describe the level of severity for each
signal word. Please read the manual and pay attention to
thesesymbols.
DANGER: Indicates an imminently hazardous
situation which, if not avoided, result in will death or
seriousinjury.
WARNING: Indicates a potentially hazardous situation
which, if not avoided, result in could death or
seriousinjury.

33
EnGLIsH
installing attachments/accessories or when making
repairs. An accidental start-up can causeinjury.
WARNING: Use only
D WALTe
battery packs andchargers.
Inserting and Removing the Battery Pack
from the Tool (Fig. B)
nOTE: Make sure your battery pack
7
is fullycharged.
To Install the Battery Pack into the Tool
Handle
1. Align the battery pack
7
with the rails inside the tool’s
handle (Fig. B).
2. Slide it into the handle until the battery pack is firmly seated
in the tool and ensure that you hear the lock snap intoplace.
To Remove the Battery Pack from the Tool
1. Press the release button
8
and firmly pull the battery pack
out of the toolhandle.
2. Insert battery pack into the charger as described in the
charger section of thismanual.
Fuel Gauge Battery Packs (Fig. B)
Some
D WALTe
battery packs include a fuel gauge which
consists of three green LED lights that indicate the level of
charge remaining in the batterypack.
To actuate the fuel gauge, press and hold the fuel gauge button.
A combination of the three green LED lights will illuminate
designating the level of charge left. When the level of charge
in the battery is below the usable limit, the fuel gauge will not
illuminate and the battery will need to berecharged.
nOTE: The fuel gauge is only an indication of the charge left on
the battery pack. It does not indicate tool functionality and is
subject to variation based on product components, temperature
and end-userapplication.
Belt Hook and Magnetic Bit Holder (Fig. A)
(Optional Accessories)
WARNING: To reduce the risk of serious personal
injury, DO NOT suspend tool overhead or suspend
objects from the belt hook. hang tool’s belt hook ONLY
from a workbelt.
WARNING: To reduce the risk of serious personal
injury, ensure the screw holding the belt hook issecure.
IMPORTanT: When attaching or replacing a belt hook or
magnetic bit holder, use only the screw that is provided. Be sure
to securely tighten thescrew.
A belt hook
10
and magnetic bit holder
12
can be be attached
to either side of the tool using only the screw
11
provided,
to accommodate left- or right-handed users. If the hook or
magnetic bit holder is not desired at all, it can be removed from
thetool.
To move belt hook or magnetic bit holder, remove the screw
11
that holds it in place then reassemble on the opposite side.
Be sure to securely tighten thescrew.
Variable Speed Trigger Switch (Fig. A)
To turn the tool on, squeeze the trigger switch
1
. To turn the
tool off, release the trigger switch. Your tool is equipped with
a brake. The chuck will stop as soon as the trigger switch is
fullyreleased.
nOTE: Continuous use in variable speed range is not
recommended. It may damage the switch and should
beavoided.
Forward/Reverse Control Button (Fig. A)
A forward/reverse control button
2
determines the direction of
the tool and also serves as a lock-offbutton.
To select forward rotation, release the trigger switch and
depress the forward/reverse control button on the right side of
thetool.
To select reverse, depress the forward/reverse control button on
the left side of thetool.
The center position of the control button locks the tool in the off
position. When changing the position of the control button, be
sure the trigger isreleased.
nOTE: The first time the tool is run after changing the direction
of rotation, you may hear a click on start up. This is normal and
does not indicate aproblem.
Torque Adjustment Collar (Fig. A)
Your tool has an adjustable torque screwdriver mechanism for
driving and removing a wide array of fastener shapes and sizes
and in some models, a hammer mechanism for drilling into
masonry. Circling the collar
3
are numbers, a drill bit symbol,
and on some models, a hammer symbol. These numbers are
used to set the clutch to deliver a torque range. The higher the
number on the collar, the higher the torque and the larger the
fastener which can be driven. To select any of the numbers,
rotate until the desired number aligns with thearrow.
Dual Range Gearing (Fig. A)
The dual range feature of your drill/driver/hammerdrill allows
you to shift gears for greaterversatility.
1. To select speed 1 (high torque setting), turn the tool off and
permit it to stop. Slide the gear shifter
4
forward (towards
the chuck).
2. To select speed 2 (low torque setting), turn the tool off and
permit it to stop. Slide the gear shifter back (away from
thechuck).
nOTE: Do not change gears when the tool is running. Always
allow the drill to come to a complete stop before changing
gears. If you are having trouble changing gears, make sure that
the dual range gear shifter is either completely pushed forward
or completely pushedback.
Worklight (Fig. A)
There is a worklight
5
located just above the trigger switch
1
.
The worklight is activated when the trigger switch is depressed.
When the trigger is released, the worklight will stay illuminated
for up to 20seconds.
Produkt Specifikationer
Mærke: | DeWalt |
Kategori: | Boremaskine |
Model: | DCD778 |
Har du brug for hjælp?
Hvis du har brug for hjælp til DeWalt DCD778 stil et spørgsmål nedenfor, og andre brugere vil svare dig
Boremaskine DeWalt Manualer
9 August 2025
9 August 2025
9 August 2025
9 August 2025
9 August 2025
9 August 2025
9 August 2025
9 August 2025
9 August 2025
8 August 2025
Boremaskine Manualer
- Malmbergs
- Stanley
- Clas Ohlson
- King Craft
- Westfalia
- Global
- Power Craft
- Steren
- Kawasaki
- Atag
- Parkside
- Silverline
- Cotech
- Einhell
- Baumr-AG
Nyeste Boremaskine Manualer
13 August 2025
13 August 2025
13 August 2025
13 August 2025
13 August 2025
13 August 2025
13 August 2025
12 August 2025
12 August 2025
12 August 2025
