Instruction Manual

Guide D’utilisation

Manual de instrucciones

DWE1622

Two Speed Magnetic Drill Press

Perceuse magnétique à colonne à deux vitesses

Taladro de columna magnético de dos velocidades

English

English (original instructions) 1

Français (traduction de la notice d’instructions originale) 9

Español (traducido de las instrucciones originales) 18

ENGLISH

Definitions: Safety Alert Symbols and Words

This instruction manual uses the following safety alert symbols and words to alert you to hazardous situations and your risk

of personal injury or property damage.

DANGER: will Indicates an imminently hazardous situation which, if not avoided, result in death or seriousinjury.

WARNING: could Indicates a potentially hazardous situation which, if not avoided, result in death or seriousinjury.

CAUTION: may Indicates a potentially hazardous situation which, if not avoided, result in minor or moderateinjury.

(Used without word) Indicates a safety related message.

NOTICE: may propertydamage Indicates a practice which, if not avoided, not related to personal injury result in .

WARNING! Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

WARNING: To reduce the risk of injury, read the

instructionmanual.

If you have any questions or comments about this or

any

D WALTe

tool, call us toll free at:

1-800-4-

D WALTe

(1-800-433-9258).

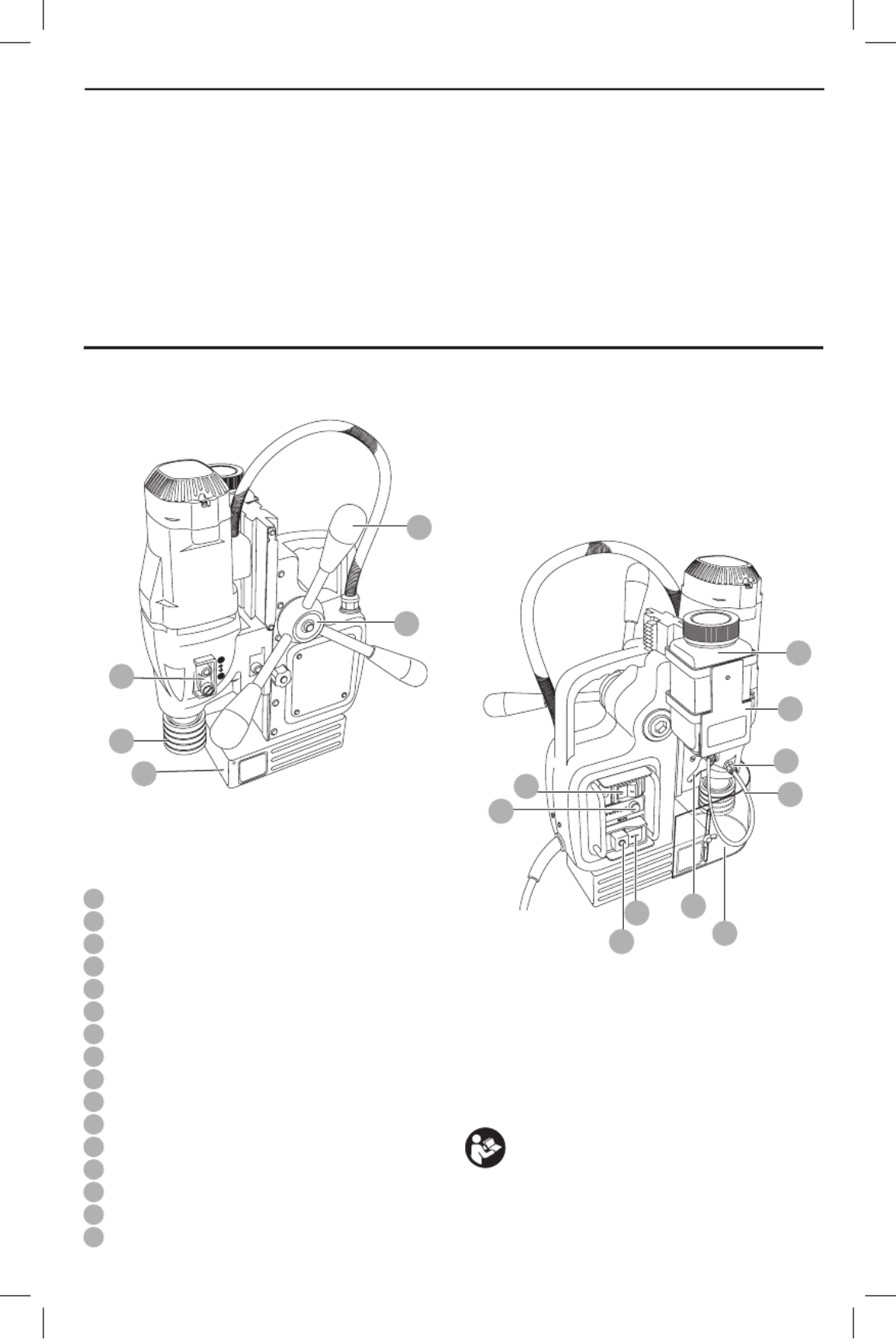

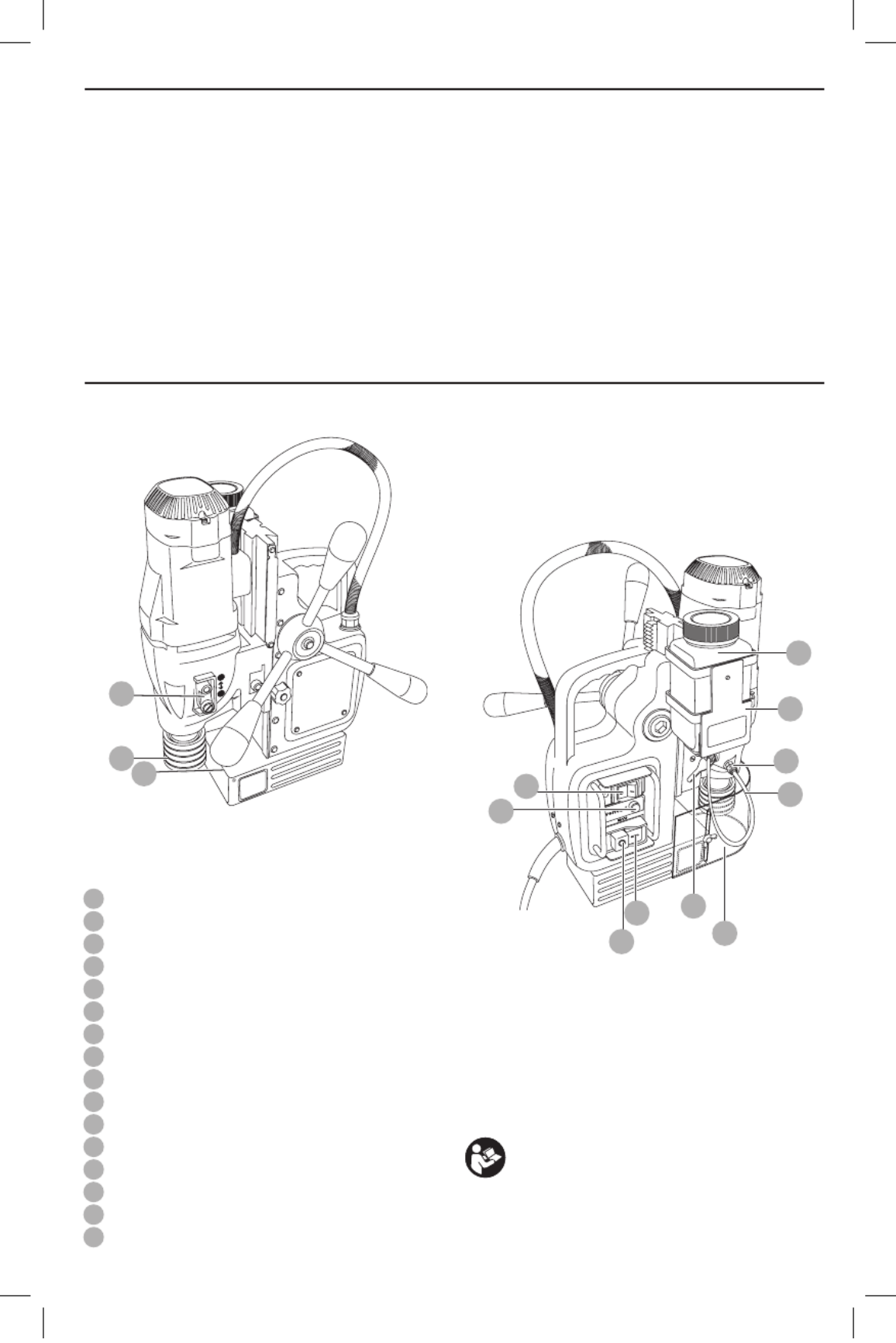

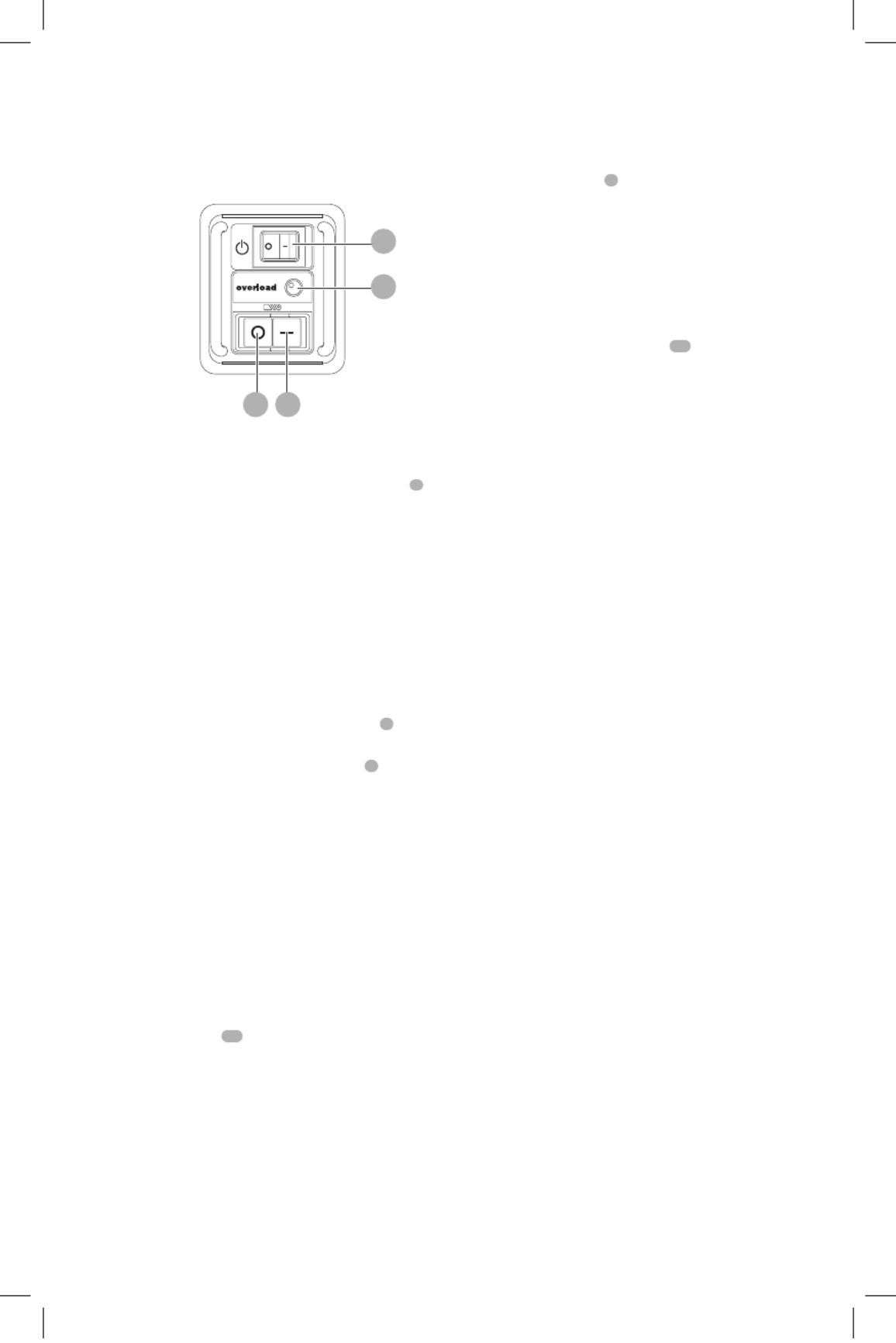

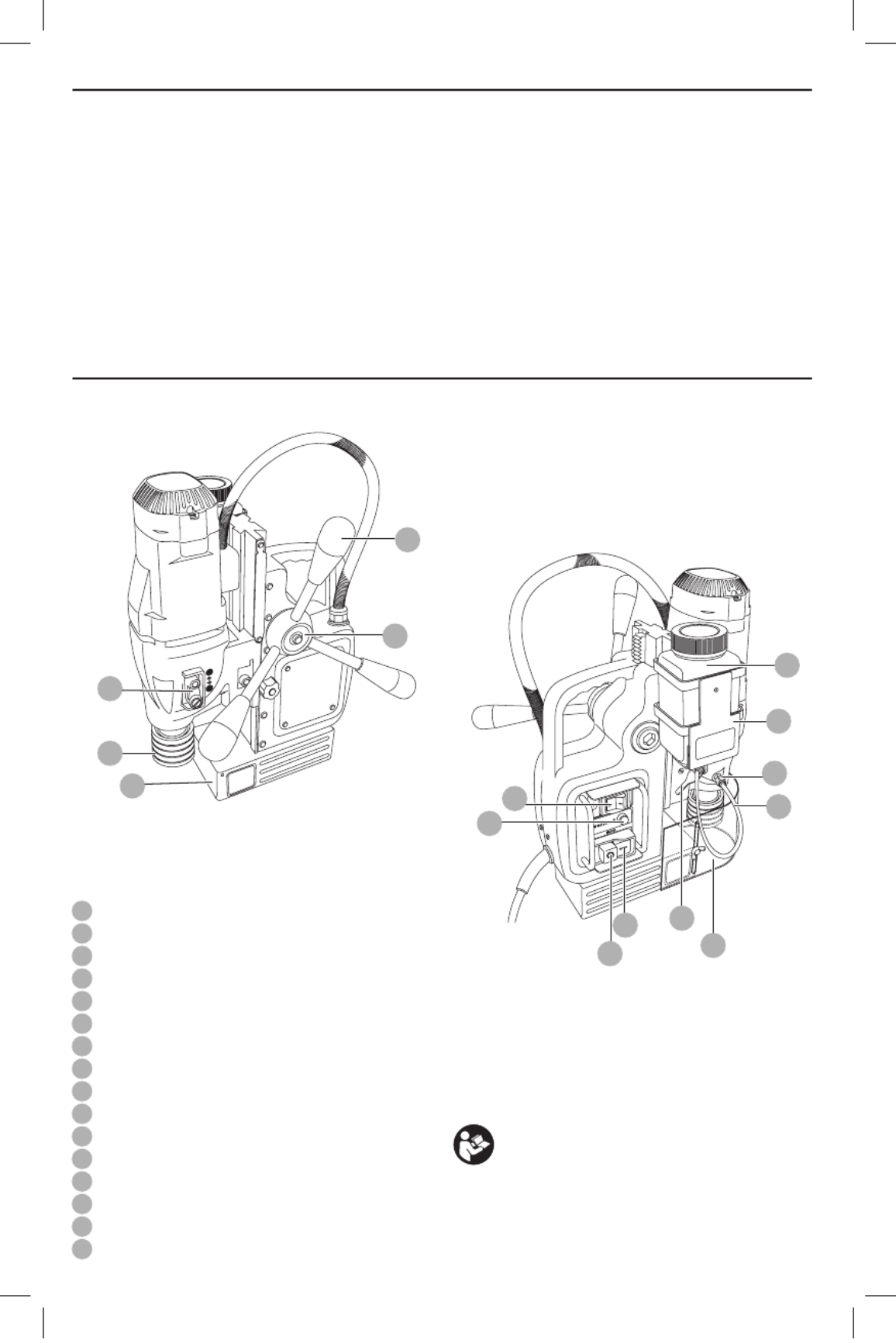

1 ON/OFF power/magnet switch

2 Off button for motor

3 On button for motor

4 Gear selector

5 Magnetic bracket

6 Feed handle

7 Hub

8 Tool holder

9 Safety chain (Fig.E)

10 Coolant bottle

11 Coolant tube

12 Coupling connector

13 Flow regulator

14 Overload LED Indicator

15 Magnetic base

16 Guard

Fig. A

English

GENERAL POWER TOOL SAFETY WARNINGS

WARNING! Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions may result in electric shock, fire and/or

seriousinjury.

SAVE ALL WARNINGS AND

INSTRUCTIONS FOR FUTURE

REFERENCE

The term “power tool” in the warnings refers to your mains-

operated (corded) power tool or battery-operated (cordless)

powertool.

1) Work Area Safety

a ) Keep work area clean and well lit. Cluttered or dark

areas inviteaccidents.

b ) Do not operate power tools in explosive

atmospheres, such as in the presence of

flammable liquids, gases or dust. Power tools

create sparks which may ignite the dust orfumes.

c ) Keep children and bystanders away while

operating a power tool. Distractions can cause you

to losecontrol.

2) Electrical Safety

a ) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools. Unmodified plugs and matching outlets will

reduce risk of electricshock.

b ) Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric

shock if your body is earthed orgrounded.

c ) Do not expose power tools to rain or wet

conditions. Water entering a power tool will increase

the risk of electricshock.

d ) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts. Damaged or entangled cords increase

the risk of electricshock.

e ) When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of

a cord suitable for outdoor use reduces the risk of

electricshock.

f ) If operating a power tool in a damp location

is unavoidable, use a ground fault circuit

interrupter (GFCI) protected supply. Use of a GFCI

reduces the risk of electricshock.

3) Personal Safety

a ) Stay alert, watch what you are doing and use

common sense when operating a power tool. Do

not use a power tool while you are tired or under

the influence of drugs, alcohol or medication. A

moment of inattention while operating power tools

may result in serious personalinjury.

b ) Use personal protective equipment. Always wear

eye protection. Protective equipment such as dust

mask, non-skid safety shoes, hard hat, or hearing

protection used for appropriate conditions will reduce

personalinjuries.

c ) Prevent unintentional starting. Ensure the

switch is in the off position before connecting to

power source and/or battery pack, picking up or

carrying the tool. Carrying power tools with your

finger on the switch or energizing power tools that

have the switch on invitesaccidents.

d ) Remove any adjusting key or wrench before

turning the power tool on. A wrench or a key left

attached to a rotating part of the power tool may

result in personalinjury.

e ) Do not overreach. Keep proper footing and

balance at all times. This enables better control of

the power tool in unexpectedsituations.

f ) Dress properly. Do not wear loose clothing or

jewelry. Keep your hair, clothing and gloves

away from moving parts. Loose clothes, jewelry or

long hair can be caught in movingparts.

g ) If devices are provided for the connection of dust

extraction and collection facilities, ensure these

are connected and properly used. Use of dust

collection can reduce dust-relatedhazards.

4) Power Tool Use and Care

a ) Do not force the power tool. Use the correct

power tool for your application. The correct power

tool will do the job better and safer at the rate for

which it wasdesigned.

b ) Do not use the power tool if the switch does not

turn it on and off. Any power tool that cannot be

controlled with the switch is dangerous and must

berepaired.

c ) Disconnect the plug from the power source and/

or the battery pack from the power tool before

making any adjustments, changing accessories,

or storing power tools. Such preventive safety

measures reduce the risk of starting the power

toolaccidentally.

d ) Store idle power tools out of the reach of children

and do not allow persons unfamiliar with the

power tool or these instructions to operate the

power tool. Power tools are dangerous in the hands

of untrainedusers.

e ) Maintain power tools. Check for misalignment or

binding of moving parts, breakage of parts and

any other condition that may affect the power

tool’s operation. If damaged, have the power

tool repaired before use. Many accidents are

caused by poorly maintained powertools.

f ) Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are

less likely to bind and are easier tocontrol.

g ) Use the power tool, accessories and tool bits, etc.

in accordance with these instructions, taking

ENGLISH

into account the working conditions and the

work to be performed. Use of the power tool for

operations different from those intended could result

in a hazardoussituation.

5) Service

a ) Have your power tool serviced by a qualified

repair person using only identical replacement

parts. This will ensure that the safety of the power

tool ismaintained.

Additional Safety Rules for a Drill Presses

• Always use the safety chain. Mounting can release.

If mounting surface does not allow the use of the

chain, then secure the unit by another means such

as a clamp. Electrical power may fail or unit may

accidentallydisconnect.

• Use clamps or other practical way to secure and

support the workpiece to a stable platform. Holding

the work by hand or against your body is unstable and

may lead to loss ofcontrol.

• Keep your fingers well out of the drillarea.

• The magnetic base is suitable for use on steel with a

thickness of at least 3/8" (10mm), with no visible air gap

between the magnet bottom surface and the mounting

surface. Curvature, coats of paint and surface irregularities

will create an air gap. Keep the air gap to a minimum. Air

gaps between the magnet and working surface weakens

the magnetic holdingstrength.

• Always place the magnet base on a flat surface. Do not

clamp the base on small or irregularly shapedobjects.

• Always place the magnet base on a surface that is clear of

shavings, chips, swarf and surfacedirt.

• Keep the magnet clean and free of debris andswarf.

• Do not switch on the motor until the drill has been

mounted and installed according to theinstructions.

• Do not switch on the motor before having checked that

the magnetic base has been tightened firmly to the

mountingsurface.

• Before switching on the motor, make sure the accessory

has been mountedcorrectly.

• Always use the recommended speed for the accessories

and thematerial.

• Do not use the machine on the same workpiece on which

electric welders are beingused.

• Use only an appropriate cuttingfluid.

• Do not use liquid cutting fluids while drilling vertical

surfaces or overhead. Dip the cutter in cutting paste or

apply an appropriate spray for theseapplications.

• Do not pour cutting fluid into the reservoir while it is

mounted on the drill. Do not allow cutting fluid to enter

the drillmotor.

CAUTION: Extremely powerful magnet. Keep away

from pacemakers, defibrillators, medical equipment,

computers, computer disks, cassette tapes, engine

control modules, etc.

CAUTION: Do not use feed handle or power cord

to liftunit.

CAUTION: After switching power to the magnet off,

the magnetic base will continue to adhere to the

surface for a moment before releasing. A light blow

• An extension cord must have adequate wire size

(AWG or American Wire Gauge) for safety. The smaller

the gauge number of the wire, the greater the capacity

of the cable, that is 16 gauge has more capacity than 18

gauge. An undersized cord will cause a drop in line voltage

resulting in loss of power and overheating. When using

more than one extension to make up the total length,

be sure each individual extension contains at least the

minimum wire size. The following table shows the correct

size to use depending on cord length and nameplate

ampere rating. If in doubt, use the next heavier gauge. The

smaller the gauge number, the heavier thecord.

Minimum Gauge for Cord Sets

Volts Total Length of Cord in Feet

(meters)

120 V 25 (7.6) 50 (15.2) 100 (30.5) 150 (45.7)

240 V 50 (15.2) 100 (30.5) 200 (61.0) 300 (91.4)

Ampere Rating

American Wire Gauge

Than

Not

Than

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

Additional Safety Information

WARNING: ALWAYS use safety glasses. Everyday

eyeglasses are NOT safety glasses. Also use face or

dust mask if cutting operation is dusty. ALWAYS WEAR

CERTIFIED SAFETYEQUIPMENT:

• ANSI Z87.1 eye protection (CAN/CSA Z94.3),

• ANSI S12.6 (S3.19) hearing protection,

• NIOSH/OSHA/MSHA respiratoryprotection.

WARNING: Some dust created by power sanding,

sawing, grinding, drilling, and other construction

activities contains chemicals known to the State

of California to cause cancer, birth defects or

other reproductive harm. Some examples of these

chemicalsare:

• lead from lead-based paints,

• crystalline silica from bricks and cement and other

masonry products, and

• arsenic and chromium from chemically-

treatedlumber.

Your risk from these exposures varies, depending on how

often you do this type of work. To reduce your exposure to

these chemicals: work in a well ventilated area, and work with

approved safety equipment, such as those dust masks that are

specially designed to filter out microscopicparticles.

• Avoid prolonged contact with dust from power

sanding, sawing, grinding, drilling, and other

construction activities. Wear protective clothing and

wash exposed areas with soap and water. Allowing

dust to get into your mouth, eyes, or lay on the skin may

promote absorption of harmfulchemicals.

English

WARNING: Use of this tool can generate and/

or disperse dust, which may cause serious and

permanent respiratory or other injury. Always use

NIOSH/OSHA approved respiratory protection

appropriate for the dust exposure. Direct particles

away from face andbody.

WARNING: Always wear proper personal hearing

protection that conforms to ANSI S12.6 (S3.19)

during use. Under some conditions and duration

of use, noise from this product may contribute to

hearingloss.

• Air vents often cover moving parts and should be

avoided. Loose clothes, jewelry or long hair can be

caught in movingparts.

The label on your tool may include the following symbols. The

symbols and their definitions are asfollows:

V .........................

volts

Hz hertz

.......................

min minutes .....................

or DC direct current

......

...................... Class I Construction

(grounded)

…/min ..............

per minute

BPM ....................

beats per minute

IPM .....................

impacts per minute

RPM ....................

revolutions per

minute

sfpm ...................

surface feet per

minute

SPM ....................

strokes per minute

A .........................

amperes

W ........................

watts

or AC alternating current

...........

or AC/DC ....

alternating or

direct current

...................... Class II

Construction

(double insulated)

........................ no load speed

n .........................

rated speed

......................earthing terminal

..................... safety alert symbol

..................... visible radiation

..................... wear respiratory

protection

..................... wear eye

protection

..................... wear hearing

protection

SAVE THESE INSTRUCTIONS FOR

FUTURE USE

Motor

Be sure your power supply agrees with the nameplate

marking. Voltage decrease of more than 10% will cause loss

of power and overheating.

D WALTe

tools are factory tested;

if this tool does not operate, check power supply.

 WARNING: This product is Class 1

Construction and must be connected to an

Earthconnection.

WARNING: Do not operate this tool using D.C. power.

It may damage the tool electronics, which could

create an unsafecondition.

COMPONENTS (FIG. A)

WARNING: Never modify the power tool or any part

of it. Damage or personal injury couldresult.

Refer to Figure A at the beginning of this manual for a

complete list ofcomponents.

INTENDED USE

This heavy-duty drill press is designed for professional

drilling applications.

DO nOT use under wet conditions or in presence of

flammable liquids orgases.

This drill press is a professional power tool. let DO nOT

children come into contact with the tool. Supervision is

required when inexperienced operators use thistool.

ASSEMBLY AND ADJUSTMENTS

WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.

Installing the Machine (Fig. A, E)

1. Assemble the feedhandle.

2. Fit the lubrication system asnecessary.

3. Place the machine on a clean, level and solid

surface. Remove any particles that will obstruct full

contact between the magnetic base 15 and the

mountingsurface.

4. Fit and tighten the safety chain 9.

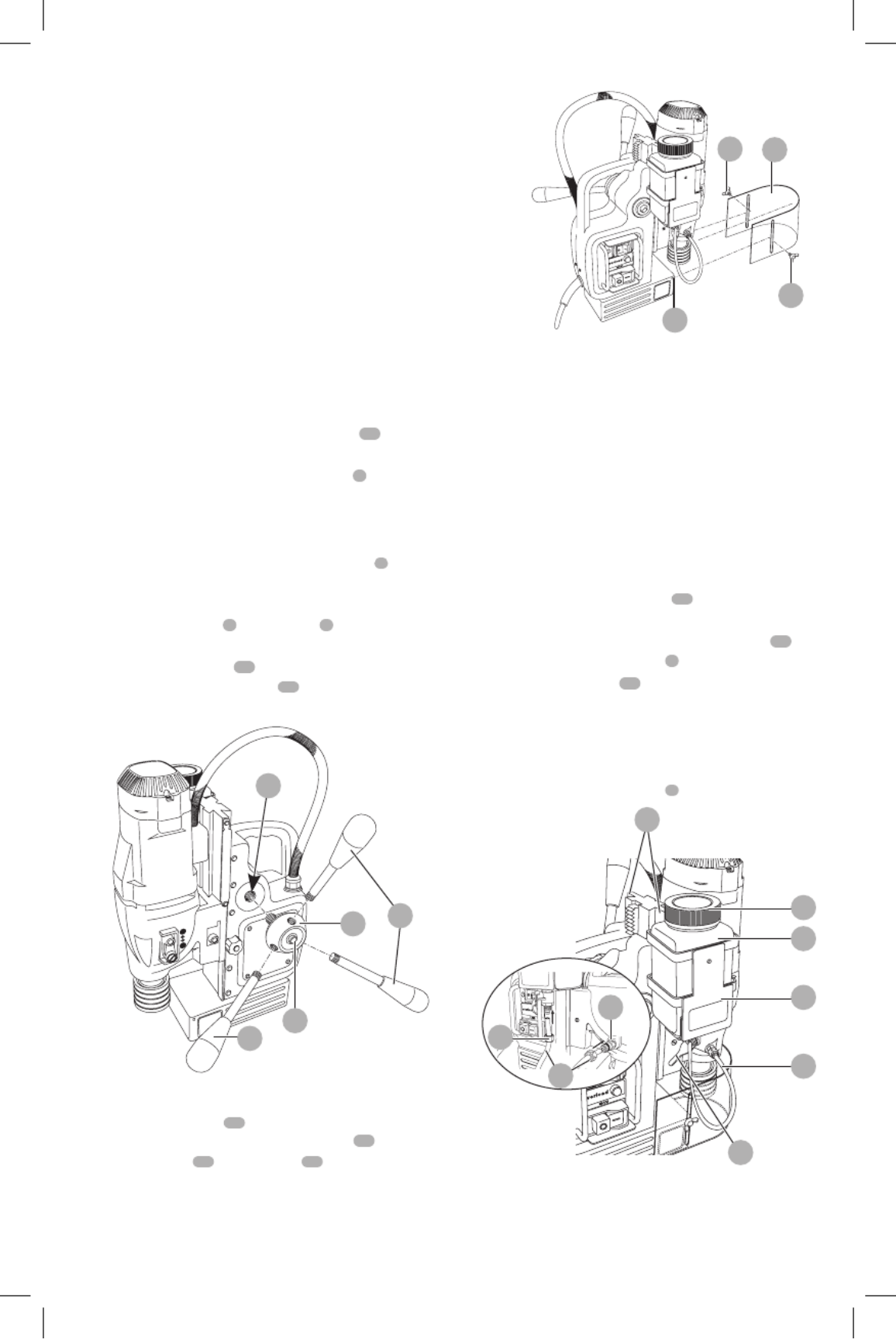

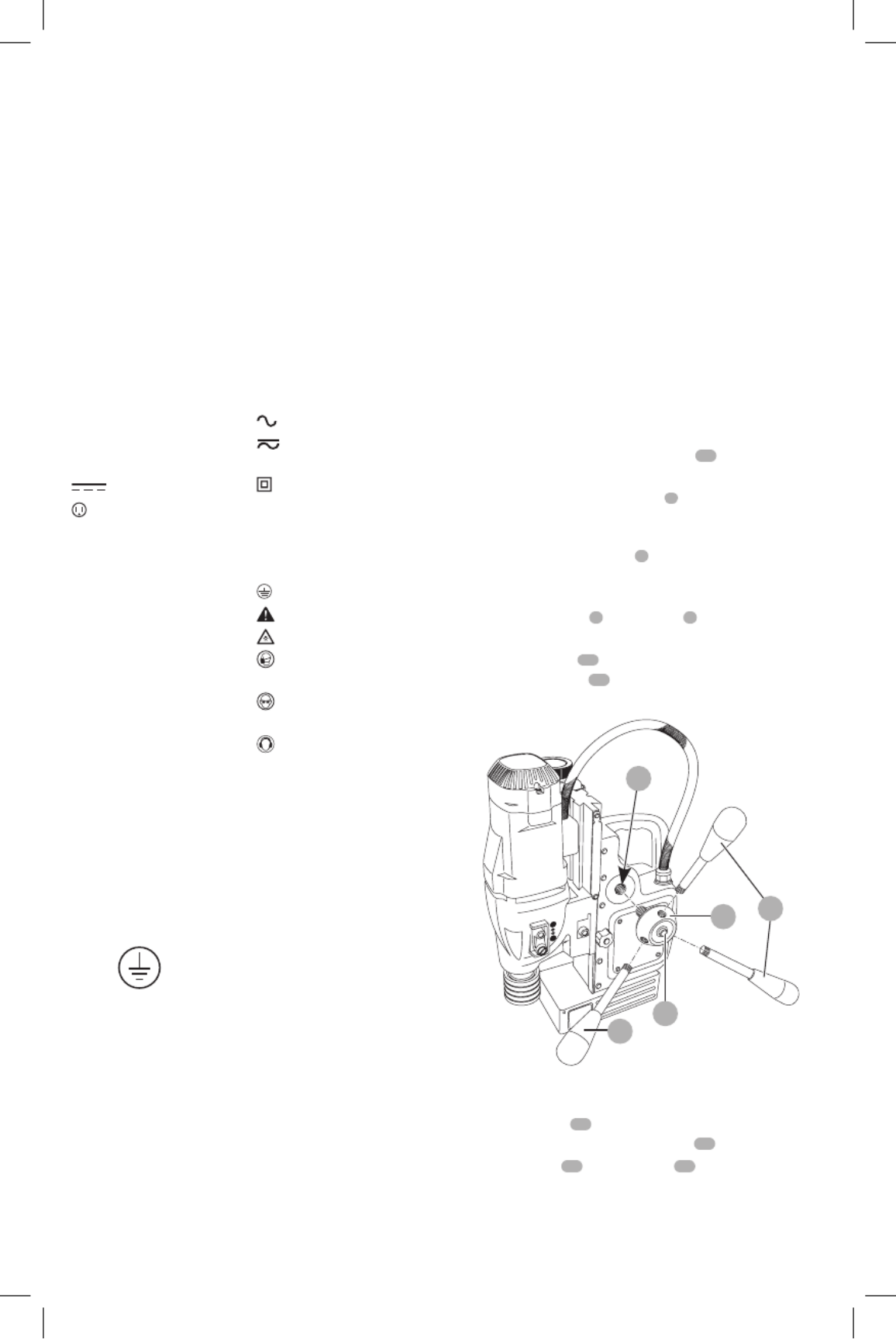

Assembling the Feed Handle (Fig. A, B)

The quick-release feed handle 6 can be mounted in

one simple operation both to the left and the right of

themachine.

1. Screw the handles 6 into the hub 7

. Ensure handles

aresecure.

2. Keep the button 17 depressed while inserting the hub

shaft into the hole 18.

3. Release thebutton.

Fig. B

Assemble the Drill Guard (Fig. C)

1. Hold the guard 16

in front of the tool holder, aligning

the slots in the guard with the holes 20 in the machine.

2. Fit the screws 19 into the holes 20 located in the front

of the frame.

WARNING: Always use the drill guard.

English

Fig. C

1619

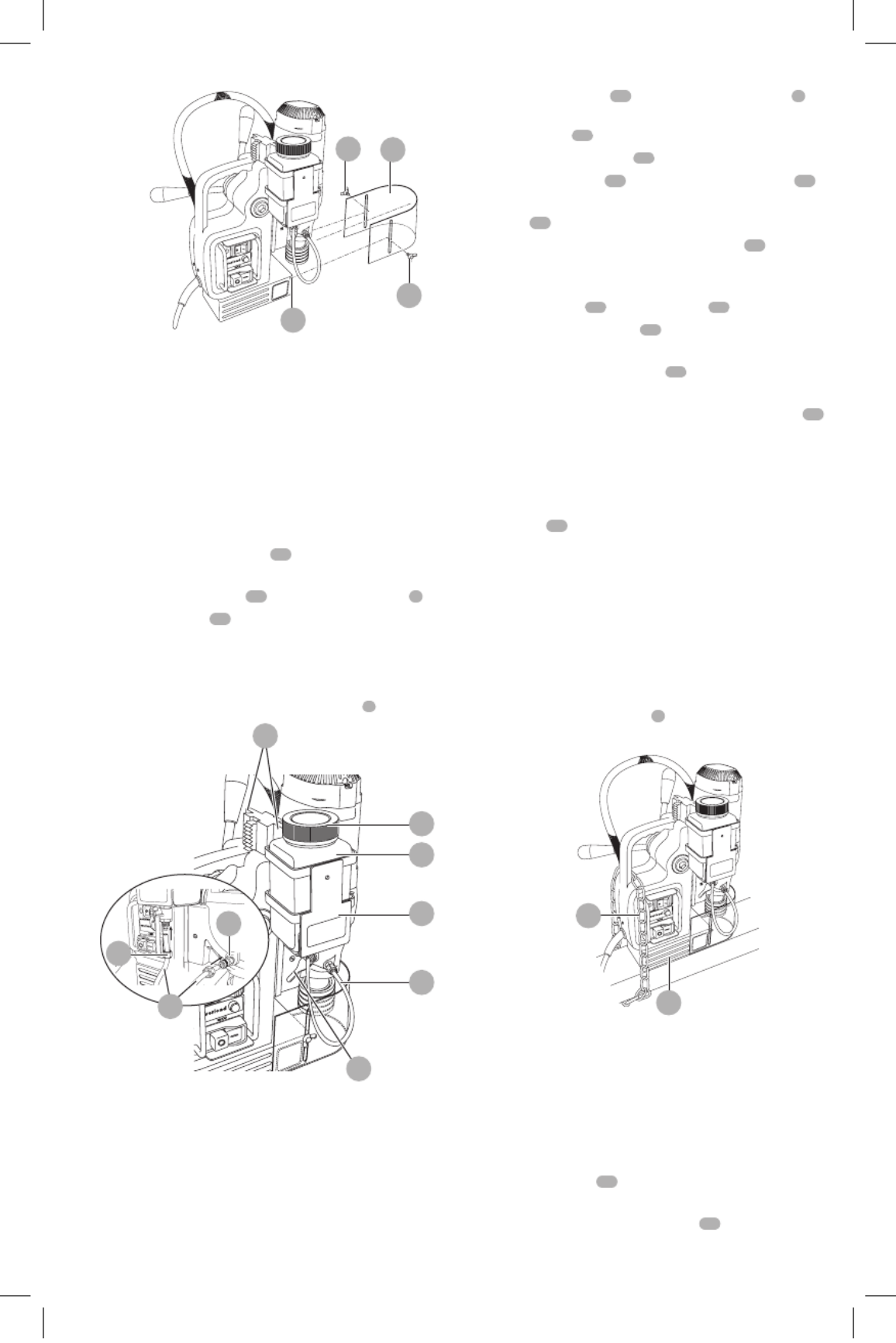

Lubrication System (Fig. A, D)

Filling the Coolant Bottle

WARNING: Do not pour cutting fluid into the

bottle while mounted in the bracket. Do not

allow cutting fluid to enter the drill motor. Electric

shock mayresult.

nOTE: The lubrication system is designed for dispensing

cutting fluids specifically intended for drilling. Other liquids

may damage thesystem.

1. Turn the the flow regulator 13 counterclockwise to

close.

2. Remove coolant bottle 10 from magnetic bracket 5.

3. Unscrew the cap 21.

4. Fill the container with cutting coolant diluted

withwater.

5. Screw the cap back on.

6. Place coolant bottle into magnetic bracket 5.

Fig. D 22

Fitting the Lubrication System

(Fig. A, D)

WARNING: Do not use the lubrication system in

vertical surfaces or overhead drilling applications.

Only use the lubrication system for horizontal drilling

applications, as shown in FigureA.

1. Place coolant bottle 10 into the magnetic bracket 5,

then slide the magnetic bracket onto the either side of

the steel strip22.

2. Attach the coolant tube 11 to the coolant bottle:

a. Remove the nut 23 and thread it onto the tube 11 .

b. Slide the tube onto the nipple and tighten the

nut23.

3. Attach the tube to the coupling connector 12 on

thegearbox.

a. Remove the nut from the connector, then pass the

coolant tube 11

through the nut 23.

b. Slide the coolant tube 11 onto the nipple to install,

then tighten the nut.

c. To remove, loosen the nut 23, then pull the tube

from the connector.

In order to use the lubrication system, the coolant bottle 10

must be filled with a sufficient amount of cuttingfluid.

Lubrication in horizontal applications

(Fig. D)

1. Adjust the fluid flow as required using the flow

regulator13.

2. Add more cutting fluid if the shavings become blue.

Lubrication in Vertical and overhead

applications

Dip the cutter in cutting paste or apply an appropriatespray.

Fitting the Safety Chain (Fig. E)

WARNING: Always use the safetychain.

Feed the provided safety chain 9 through the handle of

unit and around the workpiece and secure in place.

Fig. E

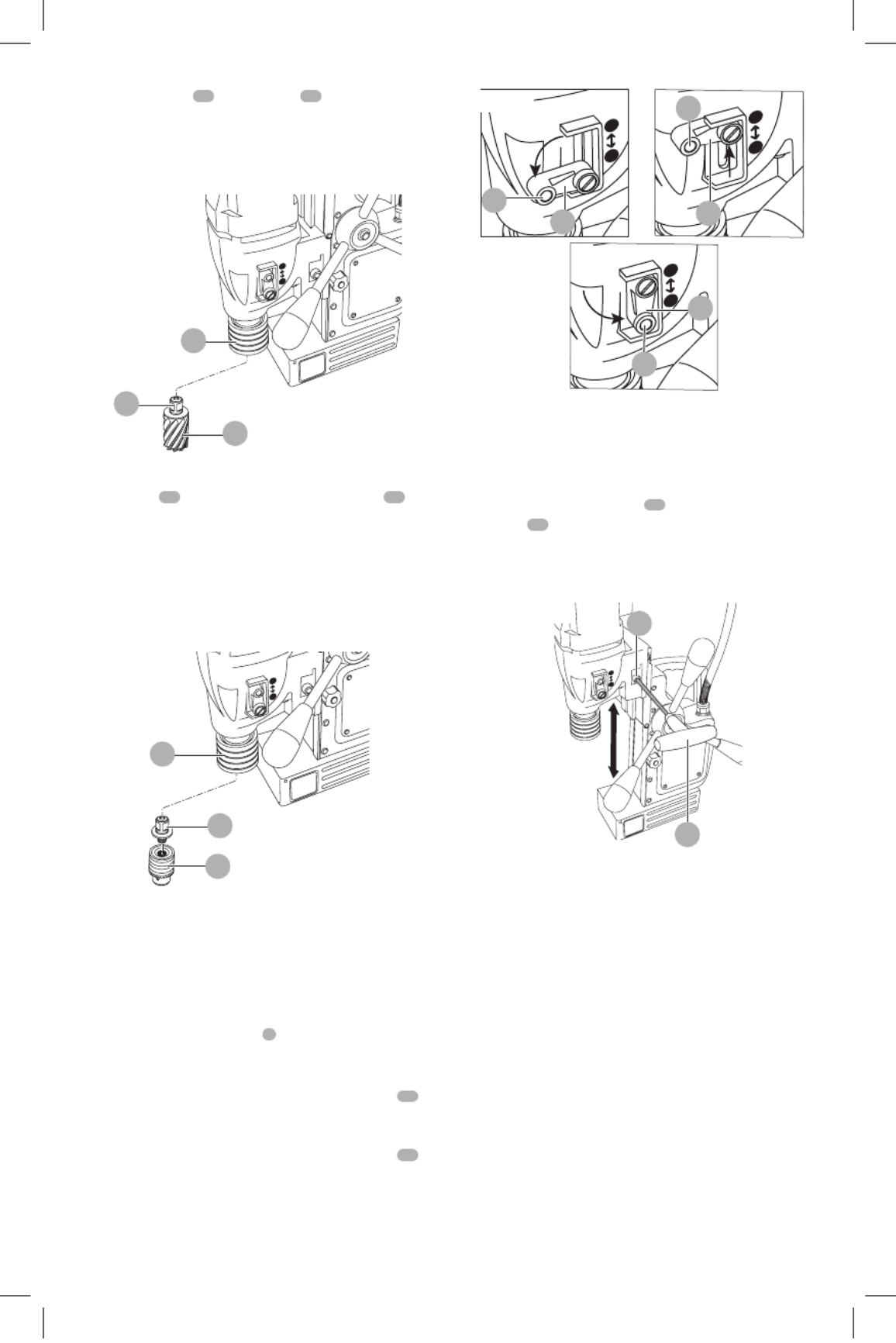

Inserting and Removing an Accessory

(Fig. F, G)

The tool holder accepts annular cutters with a 3/4" shank

with two flats.

CAUTION: Laceration hazard. The cutter teeth

aresharp.

1. Slide the pilot pin 26 through the hole in the center of

the cuttershank.

2. Push up on the quick-release collar 24.

English

3. Insert the cutter 25 with pilot pin 26 and turn until

the flat meets the locking pin. When the flat meets the

locking pin the collar will snapdown.

4. Check that the cutter is securely held in thearbor.

5. Lift the collar to release thecutter.

Fig. F

Three-Jaw Chuck (Fig. G)

A 3-jaw chuck 27 can be installed using an adaptor 28 to

fit the drill press for various bit sizes. Refer to Inserting and

Removing an Accessory for installationinstructions.

nOTE: It may be necessary to adjust the motor position

when chuck is installed. Please refer to Adjusting the Motor

Height forinstructions.

Refer to the section for further information on Accessories

appropriateaccessories.

Fig. G

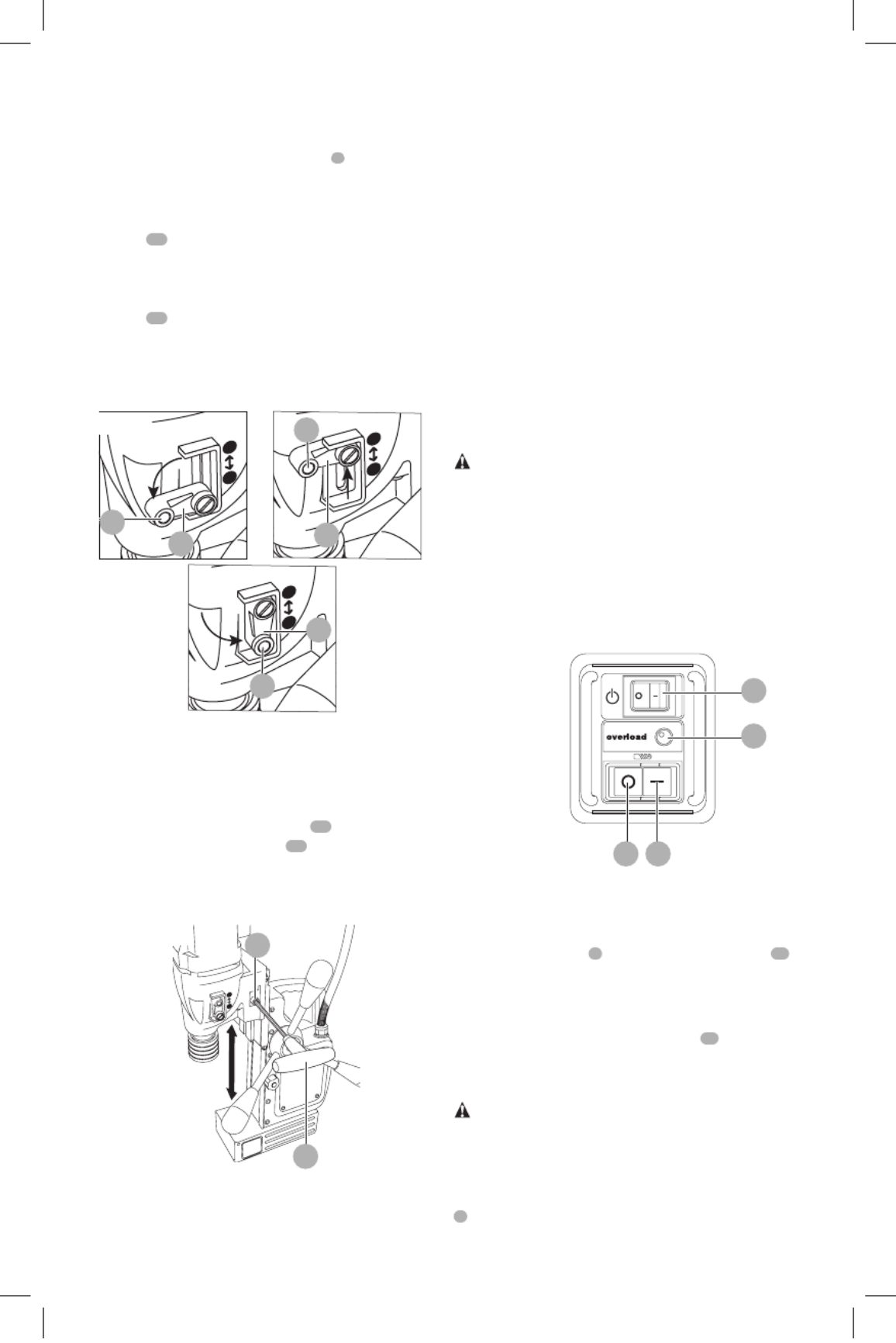

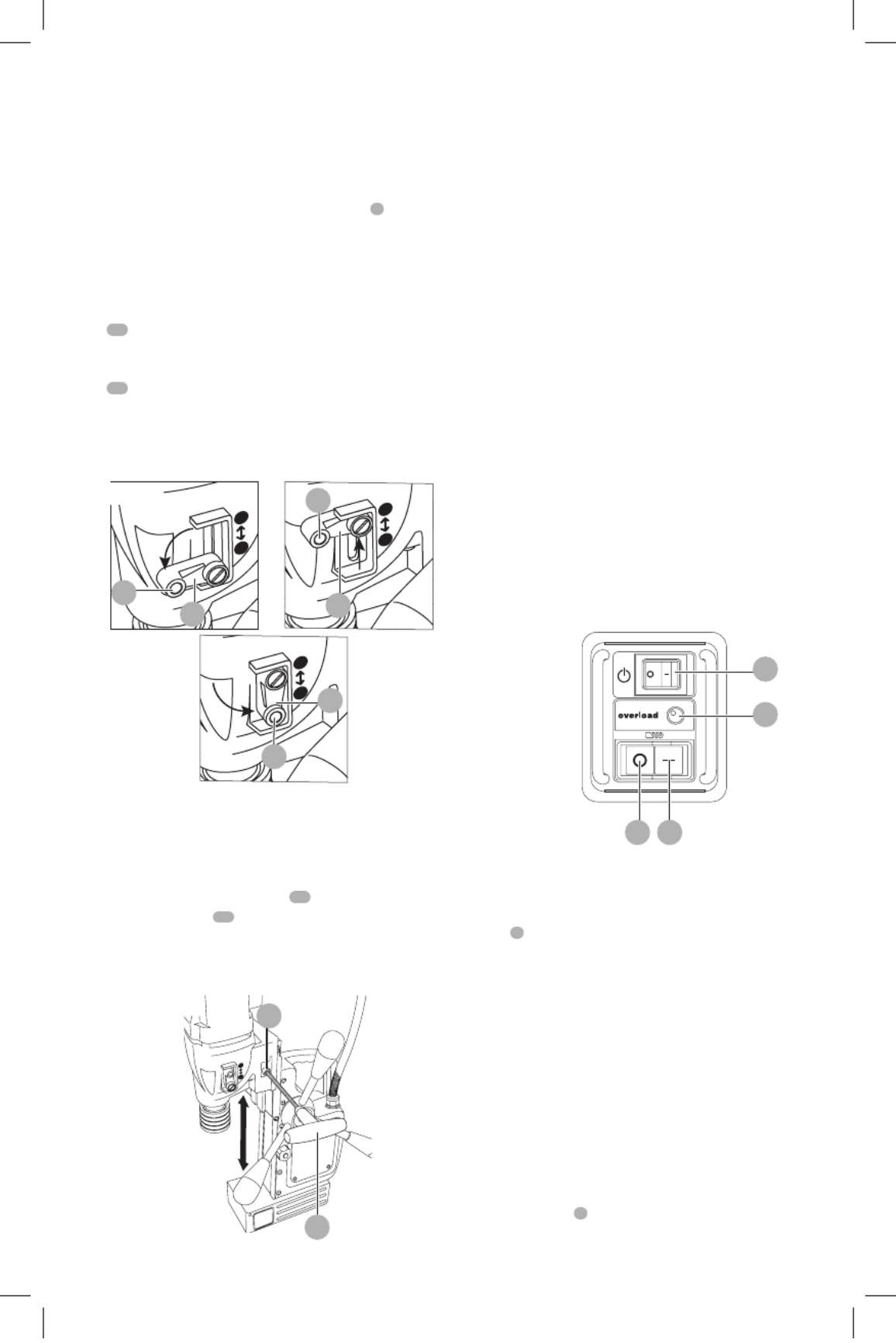

Setting the Speed (Fig. H)

CAUTION: Do not change speeds while motor

isrunning.

The machine is equipped with a two-gear selector to vary

the speed/torqueratio.

1. Rotate the gear selector tab 4 out of the detent slot

and shift into the desiredmode.

2. Lock the selector tab back into thedetent.

lOW sPEED AnD high TORQUE: The yellow dot 29

should be aligned with position 1 for low speed and

high torque (holes from 32 to 50 mm).

high sPEED AnD lOW TORQUE: The yellow dot 29

should be aligned with position 2, for high speed and

low torque (holes from 12 to 30 mm).

nOTE : It may be necessary to slightly turn the spindle by

hand a little to complete the gearchange.

Fig. H

29 4

Adjusting the Motor Height (Fig. I)

The motor height can be adjusted

to accommodate the need for more or less bit clearance

over theworkpiece.

1. Loosen the motor slide bolt 30 with the supplied hex

key tool 31.

2. Position the motor to the desiredheight.

3. Tighten the bolt firmly with the hex tool to secure the

motor in position.

Fig. I

OPERATION

WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.

WARNING:

• Apply only a gentle pressure to the tool. Excessive

force does not speed up drilling but decreases tool

performance and may shorten toollife.

• It the accessory jams, stop the motor and gently

raise the accessory out of the workpiece before

resumingwork.

• Always use the safetychain.

Prior to operation

WARNING: Inspect the chain before each use, for

wear or damage. Replace ifnecessary.

English

Try a few simple projects using scrap material until you

develop a “feel” for themachine.

Switching On and Off (Fig. A, J)

In order to operate properly, the machine has to be

switched following the procedure as described below.

Fig. J

2 3

Switching the power on and off

Plug the unit into an appropriateoutlet.

To turn the power on, press the power/magnet switch 1 to

the on position (O)

nOTE: Once the power is switched on the magnet will

automatically beactivated.

To turn the power off, press the power/magnet switch to

the off position.(i)

Switching the drill motor on and off

WARNING: Ensure the magnet has secured the drill to

the workpiece prior to turning the motoron.

The drill motor can only be switched on when the magnet

isactivated.

To turn the drill motor on, press the green button 3 on the

motorswitch.

To turn the drill motor off, press the red button 2 on the

motorswitch.

Resetting the machine

If the power is interrupted during use, or if at any point the

magnetic grip is lost, the machine must bereset.

1. Switch off the drill motor first, and then themagnet.

2. Ensure that the work area isclean.

3. Switch on the power/ magnet.

Overload Protection

The

D WALTe

magnetic drill is fitted with an overload

protection feature to prevent damage to the motor if

excessive loads are applied duringoperation.

The LED indicator light 14 will flash as a warning that

excessive load is being applied, if this happens reduce the

pressure being applied until the light is constant green. If

pressure is not reduced the overload will activate cutting

power, at which point the LED will be a solid red. If this

occurs run the unit at no load for several seconds to allow

the motor to cool before resuming the drillingoperation.

Drilling a Hole (Fig. J)

WARNING: Ensure the magnet has secured the drill to

the workpiece prior to turning the motoron.

1. Always apply an appropriate cutting fluid, coolant or

lubricant on the cuttingarea.

2. Make sure the drill point or cutter pilot is properly

installed over the spot to bedrilled.

3. Press green button 3 on the motor switch to the

startmotor.

4. Slowly feed the accessory into the workpiece using the

feedhandle.

5. At the start of the cut, apply light pressure to allow the

accessory to perform the initialgroove.

6. Continue applying sufficient pressure to achieve a

smooth progressive cut. Do notforce.

nOTE: The LED indicator light 14 will flash (red) to

indicate too much pressure is being applied, if this

happens reduce the pressure being applied until the

light changes to a constant (green).

7. The pressure exerted on the handle is too high if the

base comes loose from the worksurface.

8. Take extra care when the accessory is about to break

through the surface to preventsplintering.

9. Always switch off the motor and then the magnet,

in that particular order, when work is finished and

beforeunplugging.

Drilling with Annular Cutters

1. Annular cutters only cut material at the periphery of the

hole, rather than converting the entire hole to shavings.

As a result the energy required to make a hole is lower

than for a twistdrill.

2. When drilling with an annular cutter, it is not necessary

to drill a pilot hole.

CAUTION: Do not touch the cutter or the parts close

to the cutter immediately after operation, as they

may be extremely hot and cause burns to the skin.

Ensure nobody is in the work area where the metal

core isejected.

Drilling Conditions

The ease with which material can be drilled is dependent

on several factors including tensile strength and abrasion

resistance. Hardness and /or strength is the usual criterion,

wide variations in machine ability can exist among material

showing similar physical properties. The drilling conditions

are dependent on requirements for tool life and surface

finish. These conditions are further restricted by the rigidity

of the tool and the workpiece, lubrication and machine

power available. The harder the material the lower the

cutting speed. Some materials of low hardness contain

abrasive substances leading to rapid cutting edge wear

at high speeds. Feed rates are governed by rigidity of set-

up, volume of material to be removed, surface finish and

available machinepower.

MAINTENANCE

WARNING: To reduce the risk of serious personal

injury, turn unit off and disconnect it from

power source before making any adjustments or

removing/installing attachments or accessories.

An accidental start-up can causeinjury.

English

Brushes

The motor will be automatically shutoff indicating that the

carbon brushes are nearly worn out and that the tool needs

servicing. The carbon brushes are not user-serviceable. Take

the tool to an authorized D

WALT repairagent.

Lubrication

Lubricating the feed travel (Fig. K)

The feed travel should be lubricated periodically with grease

to ensure smoothoperation.

1. Raise the motor unit to the highest positionpossible.

2. Lubricate the dove-tail guide way 32 at bothsides.

3. Lubricate the gear rack 33.

Fig. K

3233

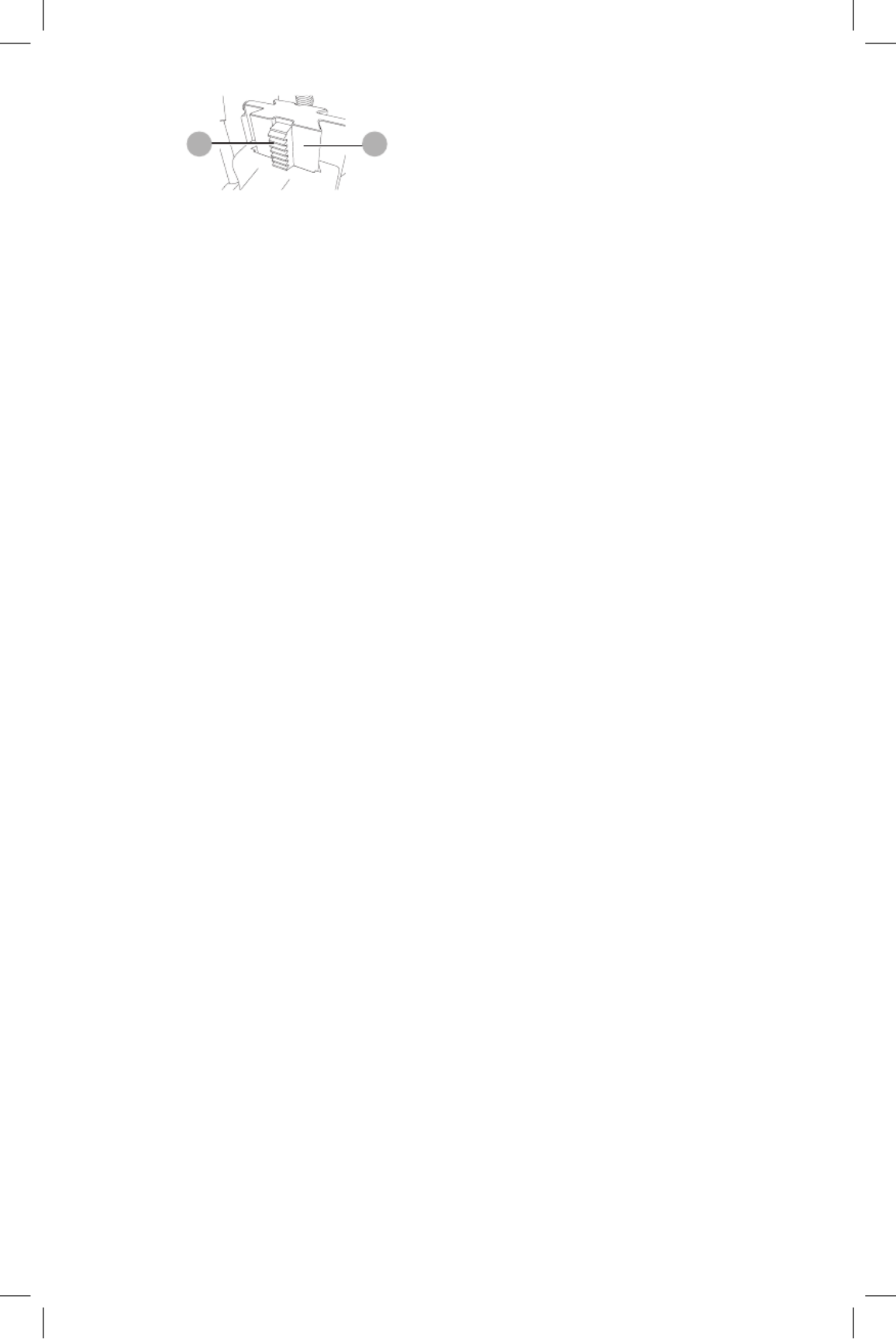

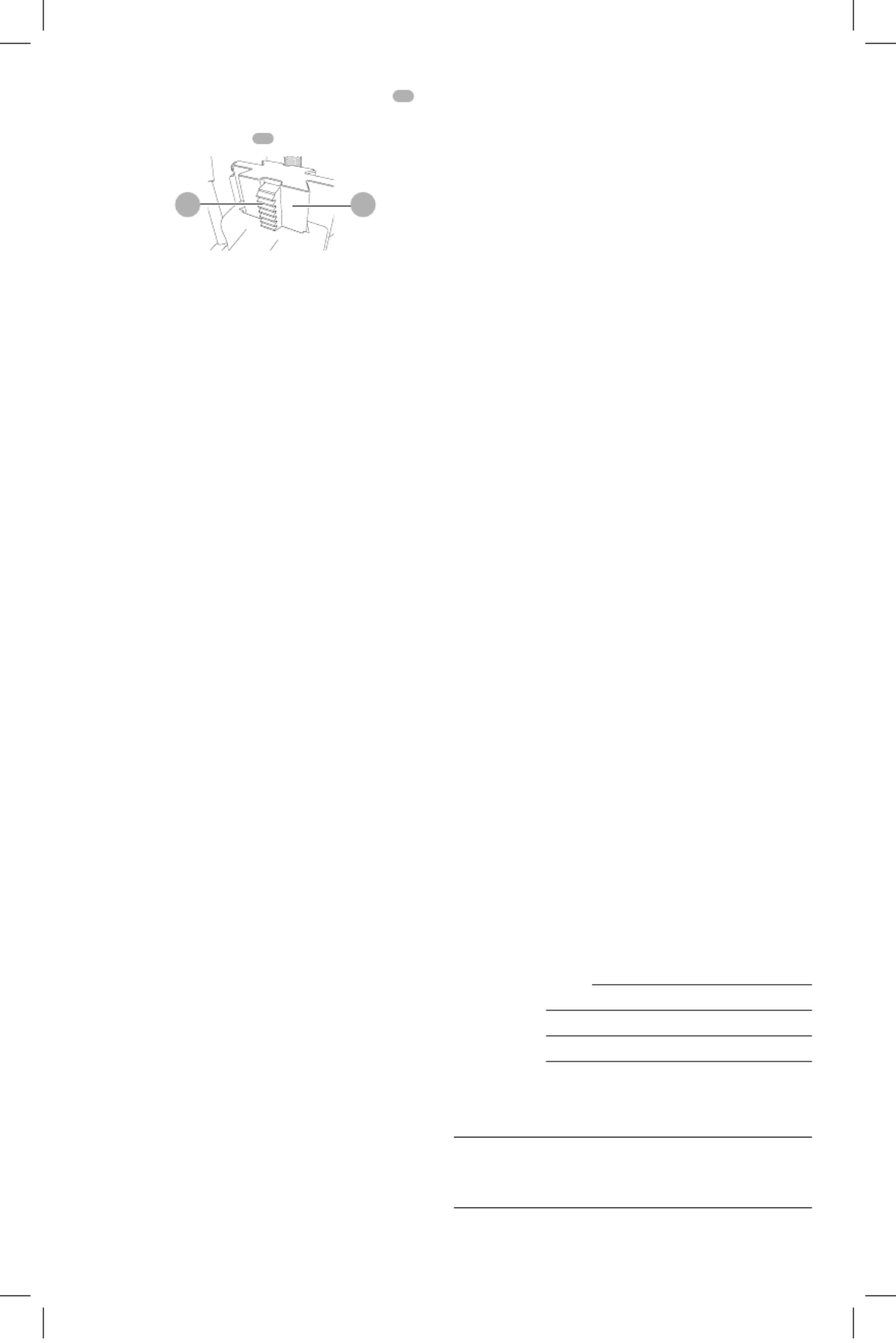

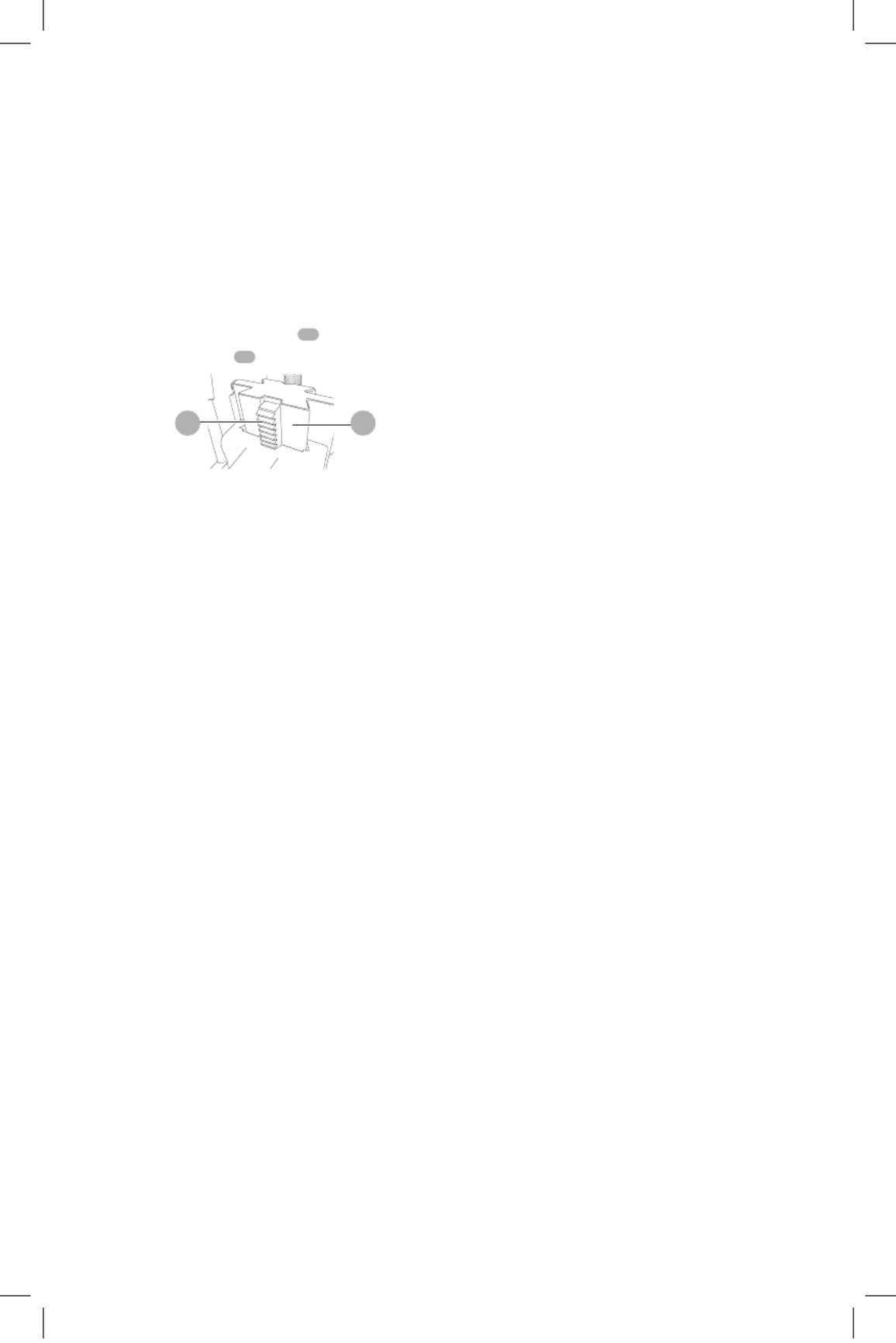

After repeated use, the cradle may become loose. If

necessary, adjust the 5 self-locking set screws at the left

side. Tighten screws in series until the cradle moves freely in

the slide but does not allow the motor towobble.

Cleaning

WARNING: Blow dirt and dust out of all air vents with

clean, dry air at least once a week. To minimize the risk

of eye injury, always wear ANSI Z87.1 approved eye

protection when performingthis.

WARNING: Never use solvents or other harsh

chemicals for cleaning the non-metallic parts of

the tool. These chemicals may weaken the plastic

materials used in these parts. Use a cloth dampened

only with water and mild soap. Never let any liquid

get inside the tool; never immerse any part of the tool

into aliquid.

Accessories

WARNING: Since accessories, other than those

offered by

D WALTe

, have not been tested with this

product, use of such accessories with this tool could be

hazardous. To reduce the risk of injury, only

D WALTe

recommended accessories should be used with

thisproduct.

Recommended accessories for use with your tool

are available at extra cost from your local dealer or

authorized service center. If you need assistance in

locating any accessory, please contact

D WALTe

Industrial

Tool Co., 701East Joppa Road, Towson, MD 21286, call

1-800-4-

D WALTe

(1-800-433-9258) or visit our website:

www.dewalt.com.

Repairs

The charger and battery pack are notserviceable.

WARNING: To assure product SAFETY and

RELIABILITY, repairs, maintenance and adjustment

(including brush inspection and replacement) should

be performed by a

D WALTe

factory service center

or a

D WALTe

authorized service center. Always use

identical replacementparts.

Thank you for your purchase. Register your product nowfor:

• Registering your product will WARRAnTY sERViCE:

help you obtain more efficient warranty service in case

there is a problem with yourproduct.

• In case of COnFiRMATiOn OF OWnERshiP:

an insurance loss, such as fire, flood or theft, your

registration of ownership will serve as your proof

ofpurchase.

• Registering your product will FOR YOUR sAFETY:

allow us to contact you in the unlikely event a safety

notification is required under the Federal Consumer

SafetyAct.

Three Year Limited Warranty

D WALTe

will repair, without charge, any defects due to

faulty materials or workmanship for three years from the

date of purchase. This warranty does not cover part failure

due to normal wear or tool abuse. For further detail of

warranty coverage and warranty repair information, visit

www.dewalt.com or call 1-800-4-

D WALTe

(1-800-433-9258).

This warranty does not apply to accessories or damage

caused where repairs have been made or attempted by

others. This warranty gives you specific legal rights and

you may have other rights which vary in certain states

orprovinces.

In addition to the warranty,

D WALTe

tools are covered

byour:

1 YEAR FREE sERViCE

D WALTe

will maintain the tool and replace worn parts

caused by normal use, for free, any time during the first year

afterpurchase.

90 DAY MOnEY BACK gUARAnTEE

If you are not completely satisfied with the performance of

your

D WALTe

Power Tool, Laser, or Nailer for any reason, you

can return it within 90 days from the date of purchase with

a receipt for a full refund – no questionsasked.

lATin AMERiCA: This warranty does not apply to products

sold in Latin America. For products sold in Latin America,

see country specific warranty information contained in

the packaging, call the local company or see website for

warrantyinformation.

FREE WARning lABEl REPlACEMEnT: If your warning

labels become illegible or are missing, call 1-800-4-

D WALTe

(1-800-433-9258) for a freereplacement.

FRANÇAIS

Définitions : symboles et termes d'alarmes sécurité

Ces guides d'utilisation utilisent les symboles et termes d'alarmes sécurité suivants pour vous prévenir de situations

dangereuses et de risques de dommages corporels ou matériels.

DANGER: entraînera indique une situation dangereuse imminente qui, si elle n’est pas évitée, la mort ou des

blessuresgraves.

AVERTISSEMENT: pourraitindique une situation potentiellement dangereuse qui, si elle n’est pas évitée, entraîner la

mort ou des blessuresgraves.

ATTENTION: pourraitindique une situation potentiellement dangereuse qui, si elle n’est pas évitée, entraîner des

blessures légères oumodérées.

(Si utilisé sans aucun terme) Indique un message propre à la sécurité.

AVIS : aucun risque de dommages corporelsindique une pratique ne posant mais qui par contre, si rien n’est fait

pour l’éviter, poser despourrait risques de dommages matériels.

AVERTISSEMENT! lire tous les avertissements de

sécurité et toutes les directives. Le non-respect

des avertissements et des directives pourrait se

solder par un choc électrique, un incendie et/ou une

blessuregrave.

AVERTISSEMENT : afin de réduire le risque de

blessures, lire le mode d’emploi del’outil.

Pour toute question ou remarque au sujet de cet outil

ou de tout autre outil

D WALTe

, composez le numéro

sans frais : 1-800-4-

D WALTe

(1-800-433-9258).

1 Interrupteur MARCHE/ARRÊT secteur/aimant

2 Bouton d’arrêt du moteur

3 Bouton de marche du moteur

4 Sélecteur de vitesse

5 Patte de fixation magnétique

6 Poignée d’alimentation

7 Moyeu

8 Porte-outil

9 Chaîne de sécurité (Fig.E)

10 Réservoir du fluide de refroidissement

11 Tube du fluide de refroidissement

12 Connecteur de couplage

13 Régulateur de débit

14 Voyant DEL de surcharge

15 Embase magnétique

16 Carter

Fig. A

815 1

FRAnçAis

AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX

POUR LES OUTILS ÉLECTRIQUES

AVERTISSEMENT! lire tous les avertissements de

sécurité et toutes les directives. Le non-respect

des avertissements et des directives pourrait se

solder par un choc électrique, un incendie et/ou une

blessuregrave.

CONSERVER TOUS LES

AVERTISSEMENTS ET TOUTES

LES DIRECTIVES POUR UN USAGE

ULTÉRIEUR

Le terme « outil électrique » cité dans les avertissements se

rapporte à votre outil électrique à alimentation sur secteur

(avec fil) ou par piles (sans fil).

1) Sécurité du lieu de travail

a ) Tenir l’aire de travail propre et bien éclairée.

Les lieux encombrés ou sombres sont propices

auxaccidents.

b ) Ne pas faire fonctionner d’outils électriques

dans un milieu déflagrant, tel qu’en présence de

liquides, de gaz ou de poussières inflammables.

Les outils électriques produisent des étincelles qui

pourraient enflammer la poussière ou lesvapeurs.

c ) Éloigner les enfants et les personnes à proximité

pendant l’utilisation d’un outil électrique. Une

distraction pourrait en faire perdre la maîtrise à

l’utilisateur.

2) Sécurité en matière d’électricité

a ) Les fiches des outils électriques doivent

correspondre à la prise. Ne jamais modifier la

fiche d’aucune façon. Ne jamais utiliser de fiche

d’adaptation avec un outil électrique mis à la

terre. Le risque de choc électrique sera réduit par

l’utilisation de fiches non modifiées correspondant à

laprise.

b ) Éviter tout contact physique avec des surfaces

mises à la terre comme des tuyaux, des

radiateurs, des cuisinières et des réfrigérateurs.

Le risque de choc électrique est plus élevé si votre corps

est mis à laterre.

c ) Ne pas exposer les outils électriques à la pluie ou

à l’humidité. La pénétration de l’eau dans un outil

électrique augmente le risque de chocélectrique.

d ) Ne pas utiliser le cordon de façon abusive.

Ne jamais utiliser le cordon pour transporter,

tirer ou débrancher un outil électrique. Tenir le

cordon éloigné de la chaleur, de l’huile, des bords

tranchants et des pièces mobiles. Les cordons

endommagés ou enchevêtrés augmentent les risques

de chocélectrique.

e ) Pour l’utilisation d’un outil électrique à

l’extérieur, se servir d’une rallonge convenant à

cette application. L’utilisation d’une rallonge conçue

pour l’extérieur réduira les risques de chocélectrique.

f ) S’il est impossible d’éviter l’utilisation d’un

outil électrique dans un endroit humide,

brancher l’outil dans une prise ou sur un circuit

d’alimentation dotés d’un disjoncteur de fuite à

la terre (GFCI). L’utilisation de ce type de disjoncteur

réduit les risques de chocélectrique.

3) Sécurité personnelle

a ) Être vigilant, surveiller le travail effectué et faire

preuve de jugement lorsqu’un outil électrique

est utilisé. Ne pas utiliser d’outil électrique en

cas de fatigue ou sous l’influence de drogues,

d’alcool ou de médicaments. Un simple moment

d’inattention en utilisant un outil électrique peut

entraîner des blessures corporellesgraves.

b ) Utiliser des équipements de protection

individuelle. Toujours porter une protection

oculaire. L’utilisation d’équipements de protection

comme un masque antipoussière, des chaussures

antidérapantes, un casque de sécurité ou des

protecteurs auditifs lorsque la situation le requiert

réduira les risques de blessurescorporelles.

c ) Empêcher les démarrages intempestifs. S’assurer

que l’interrupteur se trouve à la position

d’arrêt avant de relier l’outil à une source

d’alimentation et/ou d’insérer un bloc-piles, de

ramasser ou de transporter l’outil. Transporter

un outil électrique alors que le doigt repose sur

l’interrupteur ou brancher un outil électrique dont

l’interrupteur est à la position de marche risque de

provoquer unaccident.

d ) Retirer toute clé de réglage ou clé avant de

démarrer l’outil. Une clé ou une clé de réglage

attachée à une partie pivotante de l’outil électrique

peut provoquer des blessurescorporelles.

e ) Ne pas trop tendre les bras. Conserver

son équilibre en tout temps. Cela permet

de mieux maîtriser l’outil électrique dans les

situationsimprévues.

f ) S’habiller de manière appropriée. Ne pas porter

de vêtements amples ni de bijoux. Garder les

cheveux, les vêtements et les gants à l’écart des

pièces mobiles. Les vêtements amples, les bijoux ou

les cheveux longs risquent de rester coincés dans les

piècesmobiles.

g ) Si des composants sont fournis pour le

raccordement de dispositifs de dépoussiérage

et de ramassage, s’assurer que ceux-ci sont bien

raccordés et utilisés. L’utilisation d’un dispositif de

dépoussiérage peut réduire les dangers engendrés par

lespoussières.

4) Utilisation et entretien d’un outil

électrique

a ) Ne pas forcer un outil électrique. Utiliser l’outil

électrique approprié à l’application. L’outil

électrique approprié effectuera un meilleur travail,

de façon plus sûre et à la vitesse pour laquelle il a

étéconçu.

b ) Ne pas utiliser un outil électrique dont

l’interrupteur est défectueux. Tout outil électrique

dont l’interrupteur est défectueux est dangereux et

doit êtreréparé.

c ) Débrancher la fiche de la source d’alimentation

et/ou du bloc-piles de l’outil électrique avant de

FRAnçAis

faire tout réglage ou changement d’accessoire

ou avant de ranger l’outil. Ces mesures préventives

réduisent les risques de démarrage accidentel de

l’outilélectrique.

d ) Ranger les outils électriques hors de la portée

des enfants et ne permettre à aucune personne

n’étant pas familière avec un outil électrique ou

son mode d’emploi d’utiliser cet outil. Les outils

électriques deviennent dangereux entre les mains

d’utilisateursinexpérimentés.

e ) Entretien des outils électriques. Vérifier si les

pièces mobiles sont mal alignées ou coincées,

si des pièces sont brisées ou présentent toute

autre condition susceptible de nuire au bon

fonctionnement de l’outil électrique. En cas de

dommage, faire réparer l’outil électrique avant

toute nouvelle utilisation. Beaucoup d’accidents

sont causés par des outils électriques malentretenus.

f ) S’assurer que les outils de coupe sont aiguisés et

propres. Les outils de coupe bien entretenus et affûtés

sont moins susceptibles de se coincer et sont plus

faciles àmaîtriser.

g ) Utiliser l’outil électrique, les accessoires, les

forets, etc. conformément aux présentes

directives en tenant compte des conditions de

travail et du travail à effectuer. L’utilisation d’un

outil électrique pour toute opération autre que celle

pour laquelle il a été conçu estdangereuse.

5) Réparation

a ) Faire réparer l’outil électrique par un réparateur

professionnel en n’utilisant que des pièces de

rechange identiques. Cela permettra de maintenir

une utilisation sécuritaire de l’outilélectrique.

Règles de sécurité additionnelles propres

aux perceuses à colonne

• Utiliser systématiquement une chaîne de sécurité.

L’assemblage pourrait se disloquer. Si la surface

d’installation ne permet pas l’utilisation d’une

chaîne, utiliser alors un autre moyen pour arrimer

l’outil, par exemple un serre-joint. Une panne de

courant pourrait se produire ou l’outil pourrait se

déconnecteraccidentellement.

• Utiliser des serre-joints ou tout autre moyen pour

fixer et immobiliser le matériau sur une surface

stable. Tenir la pièce à la main ou contre son corps offre

une stabilité insuffisante qui pourrait vous en faire perdre

lecontrôle.

• Maintenir les doigts à l’écart de la zone deperçage.

• L’embase magnétique est adaptée pour être utilisée

sur de l’acier d’une épaisseur minimum de 10mm (3/8

po), en ne laissant aucun espace visible entre la surface

inférieure de l’aimant et la surface d’installation. Courbes,

couches de peinture, irrégularités de surface produiront un

espace. Maintenir cet espace à un minimum. Tout espace

entre l’aimant et la surface de travail affaiblira la force

magnétique deretenue.

• Placer systématiquement l’embase magnétique sur une

surface plane. Ne pas arrimer l’embase sur un objet petit

ouirrégulier.

• Placer systématiquement l’embase magnétique sur une

surface propre, sans copeaux, rognures oudébris.

• Maintenir l’aimant propre et net de tout débris oucopeau.

• Ne pas mettre le moteur en marche tant que la perceuse

n’aura pas été montée et installée conformément

auxinstructions.

• Ne pas mettre le moteur en marche sans avoir vérifié que

l’embase magnétique est fermement arrimée à la surface

detravail.

• Vérifier systématiquement que les accessoires ont

été correctement installés avant de mettre le moteur

enmarche.

• Utiliser systématiquement la vitesse recommandée pour

les accessoires et lematériau.

• Ne pas utiliser la machine sur une pièce à travailler en

même temps qu’une soudeuseélectrique.

• N’utiliser que des liquides de coupeadéquats.

• Ne pas utiliser de liquides de coupe pendant le perçage

vertical de surfaces ou au-dessus de la tête. Pour ces

applications, appliquer sur l’organe de coupe une pâte de

coupe ou un aérosolapproprié.

• Ne pas remplir le réservoir de liquide de coupe alors qu’il

se trouve sur la perceuse. Protéger le moteur de toute

infiltration de liquide decoupe.

ATTENTION: aimant extrêmement puissant.

Maintenir à distance tout stimulateur cardiaque,

défibrillateur, appareil médical, ordinateur, disque

d’ordinateur, cassette, module de commande de

moteur, etc.

ATTENTION: ne pas utiliser la poignée

d’alimentation ou le cordon d’alimentation pour

soulever l’appareil.

ATTENTION: une fois le secteur coupé de l’aimant,

l’embase magnétique continuera un moment

d’adhérer à la surface avant de se relâcher. Une tape

de la main suffira pour libérer l’embase.

• Pour la sécurité de l’utilisateur, utiliser une rallonge

de calibre adéquat (AWG, American Wire Gauge

[calibrage américain normalisé des fils électriques]).

Plus le calibre est petit, et plus sa capacité est grande. Un

calibre16, par exemple, a une capacité supérieure à un

calibre18. L’usage d’une rallonge de calibre insuffisant

causera une chute de tension qui entraînera perte de

puissance et surchauffe. Si plus d’une rallonge est utilisée

pour obtenir une certaine longueur, s’assurer que chaque

rallonge présente au moins le calibre de fil minimum. Le

tableau ci-dessous illustre les calibres à utiliser selon la

longueur de rallonge et l’intensité nominale indiquée sur

la plaque signalétique. En cas de doute, utiliser le calibre

suivant. Plus le calibre est petit, plus la rallonge peut

supporter decourant.

FRANÇAIS

Calibre minimum pour les cordons d'alimentation

Volts Longueur totale du cordon

d'alimentation en mètre (pieds)

120 V 7,6 (25) 15,2 (50) 30,5 (100) 45,7 (150)

240 V 15,2 (50) 30,5 (100) 61,0 (200) 91,4 (300)

Ampères

AWG

Plus que Pas plus

que

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Non recommandé

Consigne de sécurité supplémentaire

AVERTISSEMENT: porter SYSTEMATIQUEMENT

des lunettes de protection. Les lunettes courantes

NE sont PAS des lunettes de protection. Utiliser aussi

un masque antipoussières si la découpe doit en

produire beaucoup. PORTER SYSTÉMATIQUEMENT UN

ÉQUIPEMENT DE SÉCURITÉ HOMOLOGUÉ:

• Protection oculaire ANSI Z87.1 (CAN/CSA Z94.3);

• Protection auditive ANSI S12.6 (S3.19);

• Protection des voies respiratoires NIOSH/OSHA/

MSHA.

AVERTISSEMENT: les scies, meules, ponceuses,

perceuses ou autres outils de construction peuvent

produire des poussières contenant des produits

chimiques reconnus par l’État californien pour causer

cancers, malformations congénitales ou être nocifs au

système reproducteur. Parmi ces produits chimiques,

on retrouve:

• Le plomb dans les peintures à base de plomb;

• La silice cristallisée dans les briques et le ciment,

ou autres produits de maçonnerie; et

• L’arsenic et le chrome dans le bois ayant subi un

traitementchimique.

Le risque associé à de telles expositions varie selon la

fréquence à laquelle on effectue ces travaux. Pour réduire

toute exposition à ces produits: travailler dans un endroit

bien aéré, en utilisant du matériel de sécurité homologué, tel

un masque antipoussières spécialement conçu pour filtrer les

particulesmicroscopiques.

• Limiter toute exposition prolongée avec les

poussières provenant du ponçage, sciage, meulage,

perçage ou toute autre activité de construction.

Porter des vêtements de protection et nettoyer à

l’eau savonneuse les parties du corps exposées. Le

fait de laisser la poussière pénétrer dans la bouche, les

yeux ou la peau peut favoriser l’absorption de produits

chimiquesdangereux.

AVERTISSEMENT: cet outil peut produire et/

ou répandre de la poussière susceptible de causer

des dommages sérieux et permanents au système

respiratoire. Utiliser systématiquement un appareil

de protection des voies respiratoires homologué par

le NIOSH ou l’OSHA. Diriger les particules dans le sens

opposé au visage et aucorps.

AVERTISSEMENT: pendant l’utilisation, porter

systématiquement une protection auditive

individuelle adéquate homologuée ANSI S12.6

(S3.19). Sous certaines conditions et suivant la durée

d’utilisation, le bruit émanant de ce produit pourrait

contribuer à une perte de l’acuitéauditive.

• Prendre des précautions à proximité des évents,

car ils cachent des pièces mobiles. Vêtements amples,

bijoux ou cheveux longs risquent de rester coincés dans

ces piècesmobiles.

L’étiquette apposée sur votre outil peut inclure les symboles

suivants. Les symboles et leur définition sont indiqués ci-après:

V .........................

volts

Hz .......................

hertz

min .....................

minutes

or DC ......

courant continu

...................... fabrication classe I

(mis à la terre)

…/min ..............

par minute

BPM ....................

battements par

minute

IPM .....................

impacts par minute

RPM ....................

revolutions per

minute

sfpm ...................

pieds linéaires par

minute (plpm)

SPM (FPM) .........

fréquence par

minute

A .........................

ampères

W ........................

watts

or AC ...........

courant alternatif

or AC/DC ....

courant alternatif

ou continu

...................... fabrication classe I

(double isolation)

no .......................

vitesse à vide

n .........................

vitesse nominale

...................... borne de terre

...................... symbole

d’avertissement

..................... radiation visible

.....................

protection respiratoire

..................... protection oculaire

..................... protection auditive

CONSERVER CES CONSIGNES POUR

UTILISATION ULTÉRIEURE

Moteur

S’assurer que le bloc d’alimentation est compatible avec

l’inscription de la plaque signalétique.Une diminution de

tension de plus de 10 % provoquera une perte de puissance

et une surchauffe. Les outils

D WALTe

sont testés en usine; si

cet outil ne fonctionne pas, vérifier l’alimentation électrique.

 AVERTISSEMENT: ce produit est un outil de

construction de classe1 et doit être connecté

à un branchement mis à laterre.

AVERTISSEMENT: ne pas utiliser cet outil sur courant

CC, cela pourrait endommager l’électronique de l’outil

et poser desrisques.

DESCRIPTION (FIG. A)

AVERTISSEMENT: ne jamais modifier l’outil

électrique ni aucun de ses composants, car il y a

risques de dommages corporels oumatériels.

Reportez-vous en FigureA au début de ce manuel pour

obtenir la liste complète descomposants.

USAGE PRÉVU

Cette perceuse à colonne industrielle a été conçue pour la

perforation professionnelle.

NE PAS les utiliser en milieu ambiant humide ou en

présence de liquides ou de gazinflammables.

FRAnçAis

Cette perceuse à colonne est un outil électrique de

professionnels. le laisser à la portée des enfants. nE PAs

Une supervision est nécessaire auprès de tout utilisateur

nonexpérimenté.

ASSEMBLAGE ET AJUSTEMENTS

AVERTISSEMENT: pour réduire le risque de

blessures graves, éteindre l’outil et retirer le

débrancher avant d’effectuer tout réglage

et d’enlever ou d’installer tout accessoire. Un

démarrage accidentel peut provoquer desblessures.

Installation de la machine (Fig. A, E)

1. Assemblez la poignée d’alimentation.

2. Intégrez le système de graissagenécessaire.

3. Disposez la machine sur une surface plane, propre et

solide. Éliminez toute particule pouvant faire obstacle

au contact étroit de l’embase magnétique 15 et de la

surface d’installation.

4. Installez et resserrez la chaîne de sécurité 9.

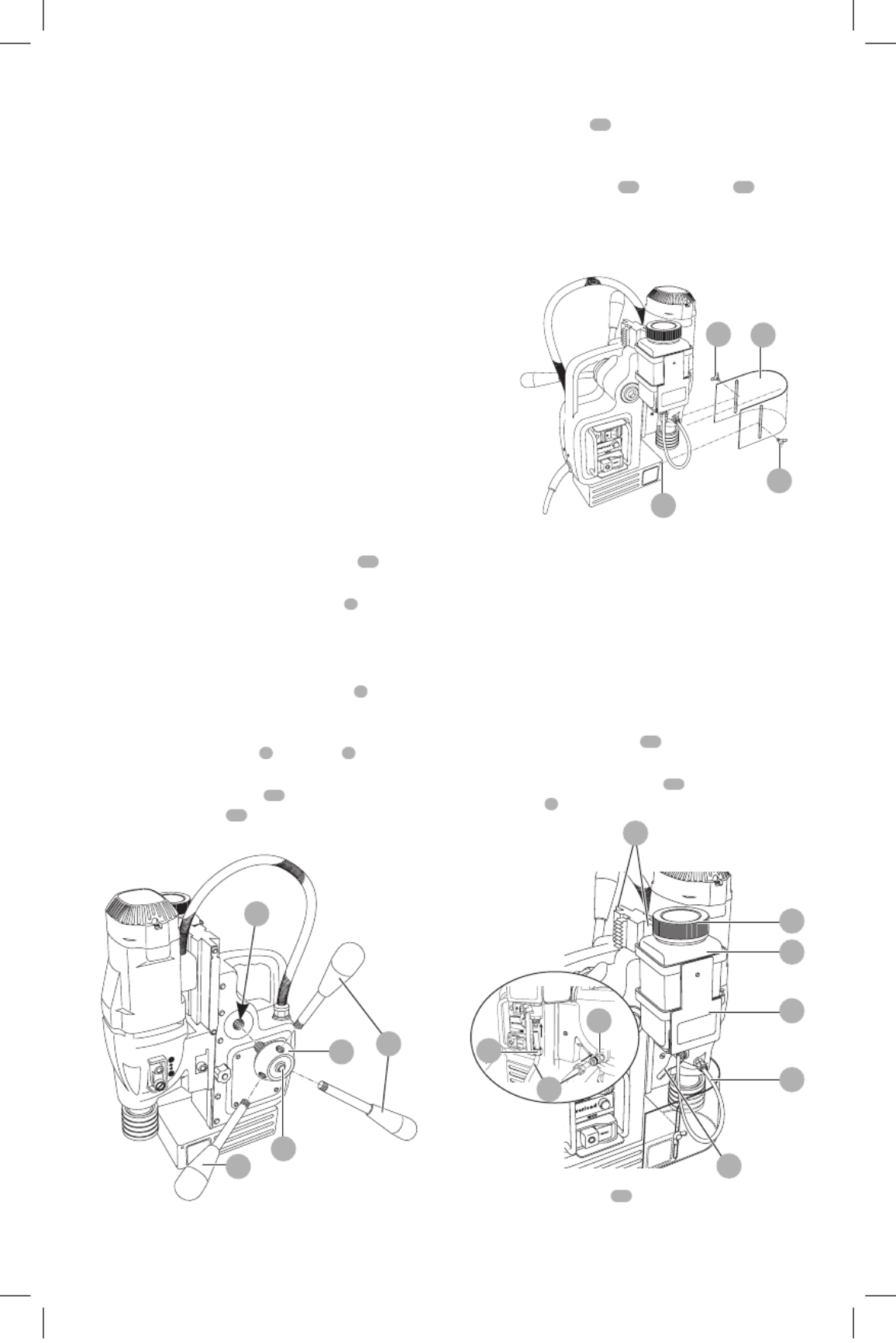

Installation de la poignée d’alimentation

(Fig. A, B)

La poignée d’alimentation à dégagement rapide 6 peut

être installée en une opération toute simple sur la gauche

ou la droite de lamachine.

1. Vissez les poignées 6 sur le moyeu 7. Assurez-vous

que les poignées sont bienarrimées.

2. Maintenez le bouton 17 appuyé alors que vous insérez

l’axe du moyeu dans l’orifice 18.

3. Relâchez lebouton.

Fig. B

Installation du carter de perçage (Fig. C)

1. Maintenez le carter 16 devant le porte-outil, en

alignant les orifices du carter sur les trous 20 de l’outil.

2. Insérez les vis 19 dans les trous 20 situés à l’avant du

châssis.

AVERTISSEMENT: utiliser systématiquement le

carter de perçage.

Fig. C

1619

Système de graissage (Fig. A, D)

Remplissage du réservoir du fluide de

refroidissement

AVERTISSEMENT: ne pas remplir le réservoir

de liquide de coupe alors qu’il se trouve sur

sa patte de fixation. Protéger le moteur de

toute infiltration de liquide de coupe. Des chocs

électriques pourraient enrésulter.

REMARQUE: le système de graissage a été conçu pour des

fluides de coupe spécialement conçus pour le perçage. Les

autres liquides pourraient endommager lesystème.

1. Tournez le régulateur de débit 13 vers la gauche pour

le fermer.

2. Retirez le réservoir du fluide de refroidissement 10 de la

patte de fixation magnétique 5

3. Dévissez le capuchon 21.

4. Remplissez le réservoir de refroidisseur de coupe dilué

d’eau.

5. Revissez le capuchon.

6. Placez le réservoir du fluide de refroidissement sur sa

patte de fixation magnétique 5

Fig. D 22

FRAnçAis

Réglage du système de graissage

(Fig. A, D)

AVERTISSEMENT: ne pas utiliser le système de

graissage pendant le perçage vertical de surfaces ou

au-dessus de la tête.

Utilisez exclusivement le système de graissage pour le

perçage horizontal, comme illustré en figureA.

1. Placez le réservoir du fluide de refroidissement 10 sur

sa patte de fixation magnétique 5. Insérez la patte de

fixation magnétique sur l’un ou l’autre côté de la bande

d’acier 22.

2. Rattachez le tube du fluide de refroidissement 11 au

réservoir du fluide derefroidissement.

a. Retirez l’écrou 23 et vissez-le sur le tube 11.

b. Insérez le tube sur l’embout et resserrez l’écrou 23 .

3. Fixez le tube au connecteur de couplage 12 sur la boîte

d’engrenages.

a. Retirez l’écrou du connecteur, puis passez le tube de

refroidissement 11 dans l’écrou 23 .

b. Glissez le tube de refroidissement 11 sur le raccord

fileté à installer, puis serrez l’écrou.

c. Pour retirer, desserrez l’écrou 23 , puis tirez le tube du

connecteur.

Pour utiliser le système de graissage, le réservoir du fluide

de refroidissement 10 doit contenir une quantité suffisante

de liquide decoupe.

Graissage d’applications horizontales

(Fig. D)

1. Réglez le débit de fluide comme requis à l’aide du

régulateur de débit 13.

2. Ajoutez du liquide de coupe si les copeaux deviennent

bleus.

Graissage des applications verticales et

au-dessus de la tête

Appliquez sur l’organe de coupe une pâte de coupe ou un

aérosolapproprié.

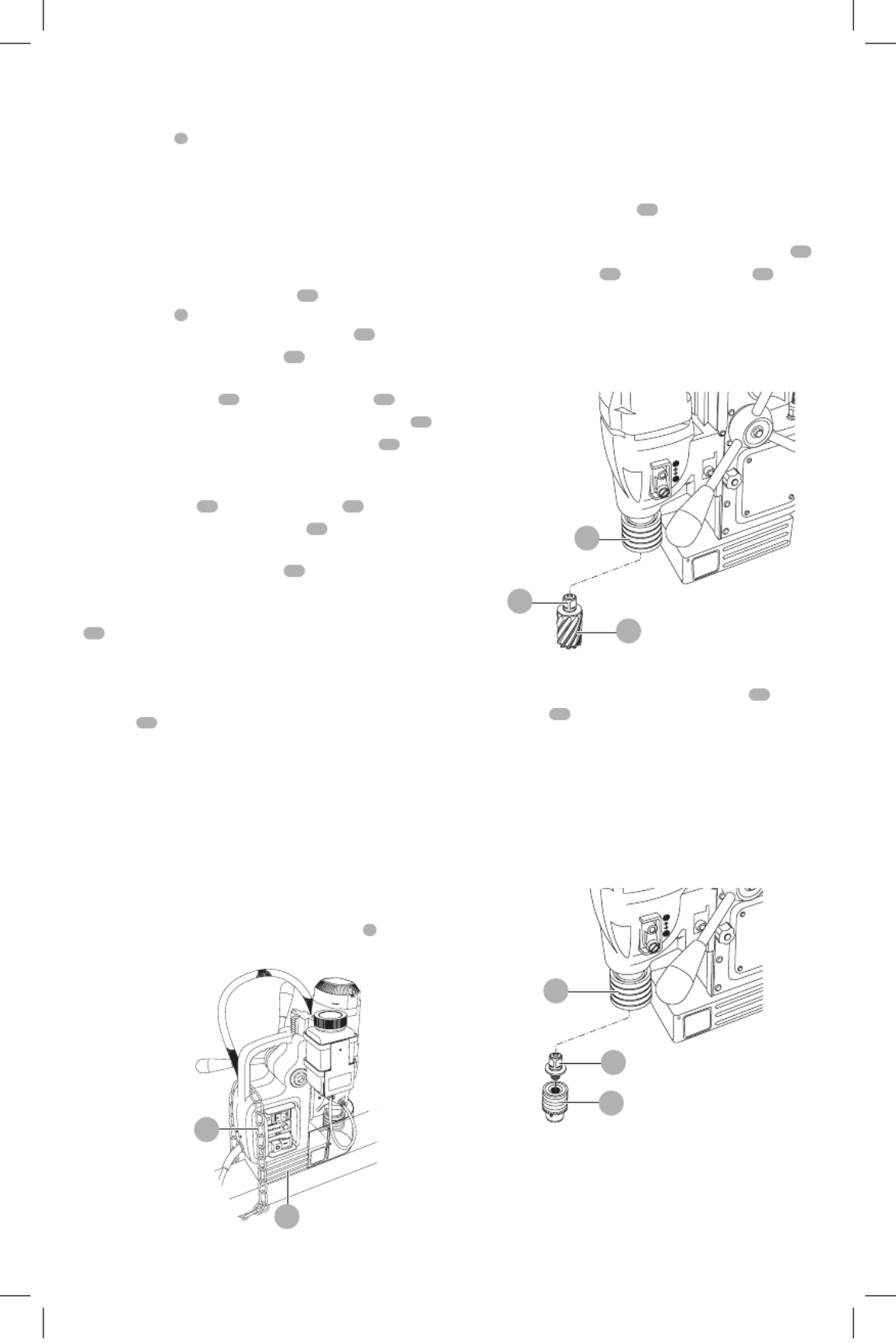

Installation de la chaîne de sécurité (Fig. E)

AVERTISSEMENT: utiliser systématiquement une

chaîne desécurité.

Insérez la chaîne de sécurité fournie 9 dans la poignée

de l’appareil et autour de la pièce à travailler et arrimez-la

solidement.

Fig. E

Installation et retrait d’un accessoire

(Fig. F, G)

Le porte-outil accepte des fraises à carotter avec une tige de

3/4po à deux méplats.

ATTENTION: danger de lacération. Les dents de

l’organe de coupe sontacérées.

1. Insérez la tige de guidage 26 dans le trou au centre de

la tige de l’organe decoupe.

2. Repoussez le collier à dégagement rapide 24.

3. Insérez l’organe de coupe 25 avec la tige de guidage

26 et tournez jusqu’à ce que le méplat rencontre la

goupille de verrouillage. Lorsque le méplat rencontrera

la goupille de verrouillage, le collier s’enclenchera.

4. Vérifiez que l’organe de coupe est bien arrimé à l’arbre.

5. Repoussez le collier pour libérer l’organe decoupe.

Fig. F

Mandrin à 3 mors (Fig. G)

Un mandrin à 3 mors 27 peut être installé à l’aide d’un

adaptateur 28 pour équiper la perceuse à colonne avec

différentes tailles de fraises. Reportez-vous à la section

Installation et retrait d’un accessoire pour obtenir des

instructions d’installation.

REMARQUE: il pourra s’avérer nécessaire d’ajuster la

position du moteur lors de l’installation du mandrin. Veuillez

vous reporter à la section Réglage de la hauteur du

moteur pour plus d’instructions.

Reportez-vous à la section pour plus Accessoires

d’informations sur les accessoiresappropriés.

Fig. G

FRAnçAis

Réglage de la vitesse (Fig. H)

ATTENTION: ne pas changer la vitesse alors que le

moteurtourne.

Cet outil est équipé d’un sélecteur à deux vitesses pour

varier le rapport vitesse/couple

1. Tournez la languette du sélecteur de vitesse 4 hors

de son orifice de verrouillage et positionnez-la sur le

modedésiré.

2. Reverrouillez la languette du sélecteur dans son orifice

deverrouillage.

ViTEssE RÉDUiTE ET COUPlE ÉlEVÉ: le point jaune

29 devrait se trouver sur la position1 pour une vitesse

réduite et un couple élevé (trous de 32–50mm).

ViTEssE ÉlEVÉEET FAiBlE COUPlE: le point jaune

29 devrait se trouver sur la position2 pour une vitesse

élevée et un faible couple (trous de 12–30mm).

REMARQUE: il pourra s’avérer nécessaire de tourner

légèrement la broche manuellement pour entériner le

changement devitesse.

Fig. H

29 4

Réglage de la hauteur du moteur (Fig. I)

La hauteur du moteur peut être ajustée pour accommoder

un besoin supérieur ou inférieur d’espace de mèche sur la

pièce àtravailler.

1. Desserrez le boulon coulissant 30 du moteur à l’aide de

la clé hexagonale 31 fournie.

2. Positionnez le moteur à la hauteurdésirée.

3. Resserrez fermement le boulon à l’aide de la clé

hexagonale pour arrimer le moteur en position.

Fig. I 30

UTILISATION

AVERTISSEMENT: pour réduire le risque de

blessures graves, éteindre l’outil et retirer le

débrancher avant d’effectuer tout réglage

et d’enlever ou d’installer tout accessoire. Un

démarrage accidentel peut provoquer desblessures.

AVERTISSEMENT:

• N’appliquer qu’une pression légère sur l’outil. Une

force excessive n’accélèrera pas le perçage, mais

réduira les performances de l’outil et pourra aussi

en réduire sa durée devie.

• Si l’accessoire reste bloqué, arrêter le moteur

et sortir doucement l’accessoire de la pièce à

travailler avant de reprendre letravail.

• Utiliser systématiquement une chaîne desécurité.

Avant tout utilisation

AVERTISSEMENT: vérifier que la chaîne ne comporte

ni usure ni dommage avant toute utilisation. La

changer le caséchéant.

Faites quelques essais simples sur des rebuts jusqu’à

acquérir de l’assurance avec votremachine.

Mise en marche et arrêt (Fig. A, J)

Pour fonctionner correctement, la machine doit être mise

en marche en suivant la procédure comme expliquée

ci-après.

Fig. J

2 3

Mise sous et hors tension

Branchez l’outil dans la prise appropriée.

Pour le mettre sous tension, poussez l’interrupteur secteur/

aimant 1

sur la position de marche(O)

REMARQUE: l’aimant sera automatiquement activé dès la

mise soustension.

Pour le mettre hors tension, poussez l’interrupteur secteur/

aimant sur la position d’arrêt(i).

Mise en marche et arrêt du moteur de la

perceuse

AVERTISSEMENT: s’assurer que l’aimant arrime

solidement la perceuse à la pièce à travailler avant de

mettre le moteur enmarche.

Le moteur de la perceuse ne peut être mis en marche que

lorsque l’aimant estactivé.

Pour mettre le moteur de la perceuse en marche, appuyez

sur le bouton vert 3 sur l’interrupteurmoteur.

FRAnçAis

Pour arrêter le moteur de la perceuse, appuyez sur le

bouton rouge 2 sur l’interrupteurmoteur.

Réinitialisation de la machine

Si l’alimentation secteur est interrompue pendant

l’utilisation, ou si à un moment quelconque l’aimant est

désactivé, la machine doit êtreréinitialisée.

1. Arrêtez le moteur de la perceuse d’abord, puis celui de

l’aimant.

2. Assurez-vous que l’aire de travail estpropre.

3. Réactivez l’interrupteur secteur/aimant.

Protection anti surcharges

Les perceuses magnétiques

D WALTe

sont équipées d’une

fonctionnalité anti surcharge pour prévenir tout dommage

au moteur en cas d’une application excessive de charge

pendant l’utilisation.

Le voyant DEL 14 clignotera pour avertir qu’une charge

excessive a été appliquée. Dans cette éventualité, réduire

la pression appliquée jusqu’à ce que le voyant vert reste

fixement allumé. Si la pression n’est pas réduite, la surcharge

activera la coupure du secteur, et le voyant DEL restera

allumé fixement rouge. Dans cette éventualité, faites

tourner l’appareil à vide quelques secondes pour permettre

au moteur de refroidir avant de reprendre leperçage.

Perçage d’un trou (Fig. J)

AVERTISSEMENT: s’assurer que l’aimant arrime

solidement la perceuse à la pièce à travailler avant de

mettre le moteur enmarche.

1. Appliquez systématiquement le liquide de coupe ou

de refroidissement ou le lubrifiant adéquat sur la zone

decoupe.

2. Assurez-vous que la pointe du foret ou le guide de

l’organe de coupe est correctement posé sur le point

àpercer.

3. Appuyez sur le bouton vert 3 sur l’interrupteur moteur

pour démarrer cedernier.

4. Alimentez lentement l’accessoire dans la pièce à

travailler à l’aide de la poignée d’alimentation.

5. Au début du perçage, appliquez une pression légère

pour permettre à l’accessoire de faire le trouinitial.

6. Continuez en appliquant une pression suffisante pour

effectuer une coupe progressive et fluide. Ne forcezpas.

REMARQUE: le voyant DEL 14 clignotera (rouge) pour

indiquer qu’une charge excessive a été appliquée. Dans

cette éventualité, réduire la pression appliquée jusqu’à

ce que le voyant reste allumé fixement (vert).

7. La pression exercée sur la poignée est trop forte si

l’embase se détache de la surface detravail.

8. Prenez des précautions supplémentaires au moment

où l’accessoire va traverser la surface pour éviter qu’elle

n’éclate.

9. Arrêtez systématiquement le moteur puis l’aimant,

dans cet ordre, une fois le travail terminé et avant de

débrancher l’outil.

Perçage avec des fraises à carotter

1. Les fraises à carotter ne découpent le matériau que

sur la périphérie du trou plutôt que de convertir

entièrement le trou en copeaux. En conséquence,

l’énergie requise pour faire un trou est moins

importante qu’avec une mèchehélicoïdale.

2. Pour percer avec une fraise à carotter, il n’est pas

nécessaire de percer un avant-trou.

ATTENTION: ne pas toucher l’organe de coupe ou les

parties à proximité immédiatement après l’opération,

car ils peuvent être extrêmement chauds et causer des

brûlures. S’assurer que personne ne se trouve sur l’aire

de travail lorsque le noyau métallique estéjecté.

Conditions de perçage

La facilité avec laquelle le matériau peut être percé

dépend de plusieurs facteurs y compris la force de traction

et la résistance à l’abrasion. Dureté et/ou force sont les

critères habituels. Il peut y avoir une grande variation de

capacité machine même parmi les matériaux exhibant des

propriétés physiques similaires. Les conditions de perçage

sont tributaires des besoins en matière de durée de vie

de l’outil et du fini de surface. Ces conditions sont aussi

assujetties à la rigidité de l’outil et de la pièce à travailler,

le graissage et la puissance disponible de la machine. Plus

le matériau est dur, plus la vitesse de perçage sera réduite.

Certains matériaux peu durs contiennent des substances

abrasives pouvant aboutir à l’usure rapide du tranchant de

lame lors de grandes vitesses. La rapidité d’alimentation

est gouvernée par la rigidité de l’ensemble, le volume

du matériau à retirer, le fini de surface et la puissance

machinedisponible.

MAINTENANCE

AVERTISSEMENT: pour réduire le risque de

blessures graves, éteindre l’outil et retirer le

débrancher avant d’effectuer tout réglage

et d’enlever ou d’installer tout accessoire. Un

démarrage accidentel peut provoquer desblessures.

Balais

Le moteur s’arrêtera automatiquement pour indiquer que

les balais de charbon sont pratiquement usés et que l’outil

doit être retourné pour entretien. Les balais de charbon ne

sont pas remplaçables par l’utilisateur. Amener l’outil dans

un centre de réparation agrééD

WALT.

Lubrification

lubrification de la course d’alimentation

(Fig. K)

La course d’alimentation doit être lubrifiée périodiquement

avec de la graisse pour assurer la fluidité desopérations.

1. Élevez le bloc-moteur sur sa position la plushaute.

2. Graissez la course du gabarit à queue d’aronde 32 sur

les deuxcôtés.

3. Graissez la pignonnerie 33.

FRAnçAis

Fig. K

3233

Après un usage répété, le berceau pourra se relâcher. Le cas

échéant, ajustez les 5 vis de pression auto-verrouillables sur

le côté gauche. Resserrez les vis en série jusqu’à ce que le

berceau bouge librement sur la glissière sans que le moteur

netremble.

Nettoyage

AVERTISSEMENT : enlever les saletés et la poussière

hors des évents au moyen d’air comprimé propre et

sec, au moins une fois par semaine. Pour minimiser

le risque de blessure aux yeux, toujours porter une

protection oculaire conforme à la norme ANSI Z87.1

lors dunettoyage.

AVERTISSEMENT : ne jamais utiliser de solvants ni

d’autres produits chimiques puissants pour nettoyer

les pièces non métalliques de l’outil. Ces produits

chimiques peuvent affaiblir les matériaux de plastique

utilisés dans ces pièces. Utiliser un chiffon humecté

uniquement d’eau et de savon doux. Ne jamais laisser

de liquide pénétrer dans l’outil et n’immerger aucune

partie de l’outil dans unliquide.

Accessoires

AVERTISSEMENT : puisque les accessoires autres

que ceux offerts par

D WALTe

n’ont pas été testés

avec ce produit, leur utilisation pourrait s’avérer

dangereuse. Pour réduire le risque de blessures, utiliser

exclusivement les accessoires

D WALTe

recommandés

avec le présentproduit.

Les accessoires recommandés pour cet outil sont vendus

séparément au centre de service de votre région. Pour

obtenir de l’aide concernant l’achat d’un accessoire,

communiquer avec

D WALTe

Industrial Tool Co., 701 East

Joppa Road, Towson, MD 21286 aux États-Unis;

composer le 1 800 433-9258 (1 800 4-

D WALTe

) ou visiter

notre site Web : www.dewalt.com.

Réparations

Le chargeur et le bloc-piles ne sont pasréparables.

AVERTISSEMENT : pour assurer la SÉCURITÉ et la

FIABILITÉ du produit, les réparations, l’entretien et

les réglages doivent être réalisés (cela comprend

l’inspection et le remplacement du balai) par un

centre de réparation en usine

D WALTe

ou un centre de

réparation agréé

D WALTe

. Toujours utiliser des pièces

de rechangeidentiques.

Registre en ligne

Merci pour votre achat. Enregistrez dès maintenant

votreprodui:

• cette carte remplie RÉPARATiOns sOUs gARAnTiE:

vous permettra de vous prévaloir du service de

réparations sous garantie de façon plus efficace dans le

cas d’un probléme avec leproduit.

• en cas de perte COnFiRMATiOn DE PROPRiÉTÉ:

provoquée par un incendie, une inondation ou un vol,

cette preuve de propriété vous servira de preuve auprès

de votre compagnie d’assurances.

• l’enregistrement de votre produit sÉCURiTÉ:

nous permettra de communiquer avec vous dans

l’éventualité peu probable de l’envoi d’un avis de

sécurité régi par la loi fédérale américaine de la

protection desconsommateurs.

Registre en ligne à www.dewalt.com/register.

Garantie limitée de trois ans

D WALTe

réparera, sans frais, tout produit défectueux

causé par un défaut de matériel ou de fabrication pour

une période de trois ans à compter de la date d’achat.

La présente garantie ne couvre pas les pièces dont la

défectuosité a été causée par une usure normale ou

l’usage abusif de l’outil. Pour obtenir de plus amples

renseignements sur les pièces ou les réparations couvertes

par la présente garantie, visiter le site www.dewalt.com

ou composer le 1 800 433-9258 (1 800 4-

D WALTe

). Cette

garantie ne s’applique pas aux accessoires et ne vise pas les

dommages causés par des réparations effectuées par un

tiers. Cette garantie confère des droits légaux particuliers

à l’acheteur, mais celui-ci pourrait aussi bénéficier d’autres

droits variant d’un état ou d’une province à l’autre.

En plus de la présente garantie, les outils

D WALTe

sont

couverts par notre :

COnTRAT D’EnTRETiEn gRATUiT D’UnAn

D WALTe

entretiendra l’outil et remplacera les pièces usées

au cours d’une utilisation normale et ce, gratuitement,

pendant une période d’un an à compter de la date d’achat.

gARAnTiE DE REMBOURsEMEnT DE90JOURs

Si l’acheteur n’est pas entièrement satisfait, pour quelque

raison que ce soit, du rendement de l’outil électrique, du

laser ou de la cloueuse

D WALTe

, celui-ci peut le retourner,

accompagné d’un reçu, dans les 90 jours à compter de la

date d’achat pour obtenir un remboursement intégral, sans

aucunproblème.

AMÉRiQUE lATinE : cette garantie ne s’applique aux

produits vendus en Amérique latine. Pour ceux-ci, veuillez

consulter les informations relatives à la garantie spécifique

présente dans l’emballage, appeler l’entreprise locale ou

consulter le site Web pour les informations relatives à

cettegarantie.

REMPlACEMEnT gRATUiT DEs ÉTiQUETTEs

D’AVERTissEMEnT : si les étiquettes d’avertissement

deviennent illisibles ou sont manquantes, composer le

1 800 433-9258 (1 800 4-

D WALTe

) pour en obtenir le

remplacementgratuit.

ESPAÑOL

¡ADVERTENCIA! Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento

de las advertencias e instrucciones puede provocar

descargas eléctricas, incendios o lesionesgraves.

ADVERTENCIA: Para reducir el riesgo de lesiones, lea

el manual deinstrucciones.

Si tiene alguna duda o algún comentario sobre ésta

u otra herramienta

D WALTe

, llámenos al número

gratuito: 1-800-4-

D WALTe

(1-800-433-9258).

Definiciones: Símbolos y palabras de alerta de seguridad

Este manual de instrucciones utiliza los siguientes símbolos y palabras de alerta de seguridad para alertarle de situaciones

peligrosas y del riesgo de lesiones corporales o daños materiales.

PELIGRO: Indica una situación de peligro inminente que, si no se evita, provocará la muerte o lesionesgraves.

ADVERTENCIA: podría Indica una situación de peligro potencial que, si no se evita, provocar la muerte o

lesionesgraves.

ATENCIÓN posiblemente: Indica una situación de peligro potencial que, si no se evita, provocaría lesiones leves

omoderadas.

(Utilizado sin palabras) indica un mensaje de seguridad relacionado.

AVISO: puede Se refiere a una práctica que de no evitarse no relacionada a lesiones corporales resultar en daños a

la propiedad.

1 Interruptor magnético de ENCENDIDO/APAGADO

2 Botón de apagado para el motor

3 Botón de encendido para el motor

4 Selector de marchas

5 Soporte magnético

6 Mango de avance

7 Cubo

8 Portaherramientas

9 Cadena de seguridad (Fig.E)

10 Botella de refrigerante

11 Tubo de refrigerante

12 Conector de acoplamiento

13 Regulador de flujo

14 Indicador LED de sobrecarga

15 Base magnética

16 Protector

Fig. A

EsPAñOl

ADVERTENCIAS GENERALES DE SEGURIDAD

PARA HERRAMIENTAS ELÉCTRICAS

¡ADVERTENCIA! Lea todas las advertencias de

seguridad e instrucciones. El incumplimiento

de las advertencias e instrucciones puede provocar

descargas eléctricas, incendios o lesionesgraves.

CONSERVE TODAS LAS ADVERTENCIAS

E INSTRUCCIONES PARA FUTURAS

CONSULTAS

El término “herramienta eléctrica” incluido en las advertencias

hace referencia a las herramientas eléctricas operadas con

corriente (con cable eléctrico) o a las herramientas eléctricas

operadas con baterías (inalámbricas).

1) Seguridad en el Área de Trabajo

a ) Mantenga el área de trabajo limpia y bien

iluminada. Las áreas abarrotadas y oscuras

propicianaccidentes.

b ) No opere las herramientas eléctricas en

atmósferas explosivas, como ambientes donde

haya polvo, gases o líquidos inflamables. Las

herramientas eléctricas originan chispas que pueden

encender el polvo o losvapores.

c ) Mantenga alejados a los niños y a los

espectadores de la herramienta eléctrica en

funcionamiento. Las distracciones pueden provocar

la pérdida decontrol.

2) Seguridad Eléctrica

a ) Los enchufes de la herramienta eléctrica deben

adaptarse al tomacorriente. Nunca modifique el

enchufe de ninguna manera. No utilice ningún

enchufe adaptador con herramientas eléctricas

con conexión a tierra. Los enchufes no modificados

y que se adaptan a los tomacorrientes reducirán el

riesgo de descargaeléctrica.

b ) Evite el contacto corporal con superficies con

descargas a tierra como, por ejemplo, tuberías,

radiadores, cocinas eléctricas y refrigeradores.

Existe mayor riesgo de descarga eléctrica si su cuerpo

está puesto atierra.

c ) No exponga las herramientas eléctricas a la

lluvia o a condiciones de humedad. Si entra agua

a una herramienta eléctrica, aumentará el riesgo de

descargaeléctrica.

d ) No maltrate el cable. Nunca utilice el cable para

transportar, tirar o desenchufar la herramienta

eléctrica. Mantenga el cable alejado del calor, el

aceite, los bordes filosos y las piezas móviles. Los

cables dañados o enredados aumentan el riesgo de

descargaeléctrica.

e ) Al operar una herramienta eléctrica en el

exterior, utilice un cable prolongador adecuado

para tal uso. Utilice un cable adecuado para

uso en exteriores a fin de reducir el riesgo de

descargaeléctrica.

f ) Si el uso de una herramienta eléctrica en un

lugar húmedo es imposible de evitar, utilice

un suministro protegido con un interruptor de

circuito por falla a tierra (GFCI). El uso de un GFCI

reduce el riesgo de descargaseléctricas.

3) Seguridad Personal

a ) Permanezca alerta, controle lo que está

haciendo y utilice el sentido común cuando

emplee una herramienta eléctrica. No utilice

una herramienta eléctrica si está cansado o bajo

el efecto de drogas, alcohol o medicamentos.

Un momento de descuido mientras se opera una

herramienta eléctrica puede provocar lesiones

personalesgraves.

b ) Utilice equipos de protección personal. Siempre

utilice protección para los ojos. En las condiciones

adecuadas, el uso de equipos de protección,

como máscaras para polvo, calzado de seguridad

antideslizante, cascos o protección auditiva, reducirá

las lesionespersonales.

c ) Evite el encendido por accidente. Asegúrese de

que el interruptor esté en la posición de apagado

antes de conectarlo a la fuente de energía

o paquete de baterías, o antes de levantar

o transportar la herramienta. Transportar

herramientas eléctricas con el dedo apoyado en el

interruptor o enchufar herramientas eléctricas con

el interruptor en la posición de encendido puede

propiciaraccidentes.

d ) Retire la clavija de ajuste o la llave de tuercas

antes de encender la herramienta eléctrica. Una

llave de tuercas o una clavija de ajuste que quede

conectada a una pieza giratoria de la herramienta

eléctrica puede provocar lesionespersonales.

e ) No se estire. Conserve el equilibrio y párese

adecuadamente en todo momento. Esto permite

un mejor control de la herramienta eléctrica en

situacionesinesperadas.

f ) Use la vestimenta adecuada. No use ropas

holgadas ni joyas. Mantenga el cabello, la

ropa y los guantes alejados de las piezas en

movimiento. Las ropas holgadas, las joyas o el

cabello largo pueden quedar atrapados en las piezas

enmovimiento.

g ) Si se suministran dispositivos para la conexión

de accesorios con fines de recolección y

extracción de polvo, asegúrese de que estén

conectados y que se utilicen correctamente. El

uso de dispositivos de recolección de polvo puede

reducir los peligros relacionados con elpolvo.

4) Uso y Mantenimiento de la

Herramienta Eléctrica

a ) No fuerce la herramienta eléctrica. Utilice la

herramienta eléctrica correcta para el trabajo

que realizará. Si se la utiliza a la velocidad para la

que fue diseñada, la herramienta eléctrica correcta

permite trabajar mejor y de manera mássegura.

b ) No utilice la herramienta eléctrica si no puede

encenderla o apagarla con el interruptor. Toda

EsPAñOl

herramienta eléctrica que no pueda ser controlada

mediante el interruptor es peligrosa y deberepararse.

c ) Desconecte el enchufe de la fuente de energía

o el paquete de baterías de la herramienta

eléctrica antes de realizar ajustes, cambiar

accesorios o almacenar la herramienta eléctrica.

Estas medidas de seguridad preventivas reducen

el riesgo de encender la herramienta eléctrica en

formaaccidental.

d ) Guarde la herramienta eléctrica que no esté en

uso fuera del alcance de los niños y no permita

que otras personas no familiarizadas con ella o

con estas instrucciones operen la herramienta.

Las herramientas eléctricas son peligrosas si son

operadas por usuarios nocapacitados.

e ) Realice el mantenimiento de las herramientas

eléctricas. Revise que no haya piezas en

movimiento mal alineadas o trabadas, piezas

rotas o cualquier otra situación que pueda

afectar el funcionamiento de la herramienta

eléctrica. Si encuentra daños, haga reparar

la herramienta eléctrica antes de utilizarla.

Se producen muchos accidentes a causa de

las herramientas eléctricas que carecen de un

mantenimientoadecuado.

f ) Mantenga las herramientas de corte afiladas

y limpias. Las herramientas de corte con

mantenimiento adecuado y con los bordes de corte

afilados son menos propensas a trabarse y son más

fáciles decontrolar.

g ) Utilice la herramienta eléctrica, los accesorios

y las brocas de la herramienta, etc. de acuerdo

con estas instrucciones y teniendo en cuenta

las condiciones de trabajo y el trabajo que debe

realizarse. El uso de la herramienta eléctrica para

operaciones diferentes de aquéllas para las que fue

diseñada podría originar una situaciónpeligrosa.

5) Mantenimiento

a ) Solicite a una persona calificada en reparaciones

que realice el mantenimiento de su herramienta

eléctrica y que sólo utilice piezas de repuesto

idénticas. Esto garantizará la seguridad de la

herramientaeléctrica.

Normas de seguridad adicionales para

taladros de columna

• Use siempre la cadena de seguridad. El montaje puede

liberarse. Si la superficie de montaje no permite el uso de

la cadena, asegure la unidad con otro medio como por

ejemplo una abrazadera. La corriente eléctrica puede

fallar o la unidad puede desconectarseaccidentalmente.

• Use abrazaderas u otra forma práctica de asegurar y

apoyar la pieza de trabajo a una plataforma estable.

El sujetar la pieza de trabajo con la mano o contra su

cuerpo no proporciona estabilidad y puede causar una

pérdida decontrol.

• Mantenga los dedos alejados de la zona deperforación.

• La base magnética es adecuada para su utilización en

acero con un grosor a partir de 10mm (3/8"), sin espacio

de aire visible entre la superficie inferior del imán y la

superficie de montaje. La curvatura, las capas de pintura

y las irregularidades de la superficie crearán un espacio de

aire. Mantenga el espacio de aire al mínimo. Los espacios

de aire entre el imán y la superficie de trabajo debilitan la

fuerza de sujeciónmagnética.

• Coloque siempre la base magnética sobre una superficie

plana. No fije la base en objetos pequeños o de

formairregular.

• Coloque siempre la base magnética sobre una superficie

limpia de virutas metálicas, astillas ysuciedad.

• Mantenga el imán limpio de residuos y virutasmetálicas.

• No encienda el motor hasta que el taladro haya sido

montado e instalado según lasinstrucciones.

• No encienda el motor antes de comprobar que la base

magnética ha sido ajustada firmemente a la superficie

demontaje.

• Antes de encender el motor, asegúrese de que el accesorio

se haya montadocorrectamente.

• Utilice siempre la velocidad recomendada para los

accesorios y elmaterial.

• No utilice la máquina en una pieza de trabajo en la que se

estén usando soldadoreseléctricos.

• Utilice únicamente un fluido de corteadecuado.

• No utilice fluidos de corte mientras esté taladrando en

vertical o en posición elevada. Sumerja la fresa en la pasta

de corte o aplique un espray para estasaplicaciones.

• No vierta fluido de corte en el depósito mientras esté

montado en el taladro. No permita la entrada del fluido de

corte en el motor deltaladro.

ATENCIÓN: Imán extremadamente potente.

Manténgase alejado de los marcapasos,

desfibriladores, equipo médico, computadoras, discos

de computadoras, cintas de casete, módulos de

control de motor, etc.

ATENCIÓN: No utilice el mango de alimentación

o el cable eléctrico para levantar launidad.

ATENCIÓN: Después de desconectar la corriente al

imán, la base magnética seguirá adhiriéndose a la

superficie por un momento antes de liberarse. Un

ligero golpe con la mano liberará labase.

• El cable de extensión deben ser de un calibre

apropiado para su seguridad. Mientras menor sea el

calibre del hilo, mayor la capacidad del cable. Es decir,

un hilo calibre 16 tiene mayor capacidad que uno de 18.

Un cable de un calibre insuficiente causará una caída en

la tensión de la línea dando por resultado una pérdida

de energía y sobrecalentamiento. Cuando se utilice más

de un alargador para completar el largo total, asegúrese

que los hilos de cada alargador tengan el calibre mínimo.

La tabla siguiente muestra el tamaño correcto a utilizar,

dependiendo de la longitud del cable y del amperaje

nominal de la placa de identificación. Si tiene dudas

sobre cuál calibre usar, use un calibre mayor. Cuanto más

ESPAÑOL

pequeño sea el número del calibre, más resistente será

elcable.

Calibre mínimo de conjuntos de cables

Voltios Longitud total del cable en pies

(metros)

120 V 25 (7,6) 50 (15,2) 100 (30,5) 150 (45,7)

240 V 50 (15,2) 100 (30,5) 200 (61,0) 300 (91,4)

Amperaje

nominal AWG

Más de Más de

0 6 18 16 16 14

6 10 18 16 14 12

10 12 16 16 14 12

12 16 14 12 Not Recommended

Instrucción Adicional de Seguridad

ADVERTENCIA: SIEMPRE Use lentes de seguridad.

Los anteojos de diario NO SON lentes de seguridad.

Utilice además una cubrebocas o mascarilla antipolvo

si la operación de corte genera demasiado polvo.

SIEMPRE LLEVE EQUIPO DE SEGURIDADCERTIFICADO:

• protección ocular ANSI Z87.1 (CAN/CSA Z94.3),

• protección auditiva ANSI S12.6 (S3.19),

• protección respiratoria NIOSH/OSHA/MSHA.

ADVERTENCIA: Algunas partículas de polvo

generadas al lijar, serrar, esmerilar y taladrar con

herramientas eléctricas, así como al realizar otras

actividades de construcción, contienen químicos que

el Estado de California sabe que pueden producir

cáncer, defectos congénitos u otras afecciones

reproductivas. Ejemplos de estos químicosson:

• plomo de algunas pinturas en base a plomo,

• polvo de sílice proveniente de ladrillos y cemento y

otros productos de albañilería, y

• arsénico y cromo provenientes de madera

tratadaquímicamente.

Su riesgo de exposición a estos químicos varía, dependiendo

de la frecuencia con la cual realiza usted este tipo de trabajo.

Para reducir su exposición a estas sustancias químicas: trabaje

en una zona bien ventilada y llevando equipos de seguridad

aprobados, como mascarillas antipolvo especialmente

diseñadas para filtrar partículasmicroscópicas.

• Evite el contacto prolongado con polvo generado

por el lijado, aserrado, pulido, taladrado y otras

actividades de construcción. Vista ropas protectoras

y lave las áreas de la piel expuestas con agua y

jabón. Si permite que el polvo se introduzca en la boca u

ojos o quede sobre la piel, puede favorecer la absorción de

productos químicospeligrosos.

ADVERTENCIA: La utilización de esta herramienta

puede generar polvo o dispersarlo, lo que podría

causar daños graves y permanentes al sistema

respiratorio, así como otras lesiones. Siempre use

protección respiratoria aprobada por NIOSH (Instituto

Nacional de Seguridad y Salud en el Trabajo) u OSHA

(Administración de Seguridad y Salud en el Trabajo)

apropiada para la exposición al polvo. Dirija las

partículas en dirección contraria a la cara y elcuerpo.

ADVERTENCIA: Siempre lleve la debida

protección auditiva personal en conformidad

con ANSI S12.6 (S3.19) durante el uso de esta

herramienta. Bajo algunas condiciones y duraciones

de uso, el ruido producido por este producto puede

contribuir a la pérdidaauditiva.

• Los orificios de ventilación suelen cubrir piezas en

movimiento, por lo que también se deben evitar. Las

piezas en movimiento pueden atrapar prendas de vestir

sueltas, joyas o el cabellolargo.

La etiqueta de su herramienta puede incluir los siguientes

símbolos. A continuación se indican los símbolos y

susdefiniciones:

V .........................

voltios

Hz .......................

hertz

min .....................

minutos

or DC ......

direct current ...................... Construcción de

Clase I (tierra)

…/min ..............

por minuto

BPM ....................

golpes por minuto

IPM .....................

impactos por

minuto

RPM ....................

revoluciones por

minuto

sfpm ...................

pies de superficie

por minuto

SPM ....................

pasadas por minuto

A .........................

amperios

W ........................

vatios

or AC ...........

corriente alterna

or AC/DC ....

corriente alterna

o directa

...................... Construcción de

Clase II (doble

aislamiento)

no .......................

velocidad sin carga

n .........................

velocidad nominal ...................... terminal de

conexión a tierra

...................... símbolo de

advertencia de

seguridad

..................... radiación visible

..................... protección

respiratoria

..................... protección ocular

..................... protección auditiva

GUARDE ESTAS INSTRUCCIONES PARA

VOLVER A CONSULTAR EN EL FUTURO

Motor

Asegúrese de que la fuente de energía concuerde con

lo que se indica en la placa. Un descenso en el voltaje

de más del 10% producirá una pérdida de potencia y

sobrecalentamiento. Todas las herramientas

D WALTe

son probadas en fábrica; si esta herramienta no funciona,

verifique el suministro eléctrico.

 ADVERTENCIA: Este producto es de Clase 1

Construcción y debe estar conectado a una

conexión atierra.

ADVERTENCIA: No opere esta herramienta

utilizando corriente continua. Puede dañar las piezas

electrónicas de la herramienta, que podrían crear una

situación depeligro.

COMPONENTES (FIG. A)

ADVERTENCIA: Nunca modifique la herramienta

eléctrica, ni tampoco ninguna de sus piezas. Podría

producir lesiones corporales odaños.

Consulte la Figura A al principio de este manual para

obtener una lista completa de loscomponentes.

EsPAñOl

UsO DEBiDO

Este taladro de columna para trabajo pesado está diseñado

para aplicaciones de taladrado profesionales.

nO utilice la herramienta en condiciones de humedad o en

presencia de líquidos o gasesinflamables.

Este taladro de columna es una herramienta eléctrica

profesional. permita que los niños toquen la nO

herramienta. Si el operador no tiene experiencia operando

esta herramienta, su uso deberá sersupervisado.

MONTAJE Y AJUSTES

ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, apague la herramienta

y desconéctela de la fuente de alimentación

antes de realizar ajustes o de retirar/instalar

dispositivos o accesorios. Un arranque accidental

podría causarlesiones.

Instalación de la máquina (Fig. A, E)

1. Monte la empuñadura deavance.

2. Fije el sistema de lubricación según seanecesario.

3. Coloque la máquina en una superficie limpia, nivelada

y sólida. Retire cualquier partícula que obstruya el

contacto completo entre la base magnética 15 y la

superficie de instalación.

4. Coloque y apriete la cadena de seguridad 9.

Montaje de la empuñadura de avance

(Fig. A, B)

La empuñadura de avance de liberación rápida 6 puede

montarse en una única operación sencilla a la izquierda y a

la derecha de lamáquina.

1. Enrosque las empuñaduras 6 en el cubo 7. Ensure

handles aresecure.

2. Mantenga pulsado el botón 17 mientras inserta el eje

del cubo en el orificio 18.

3. Suelte elbotón.

Fig. B

Ensamble el protector del taladro (Fig. C)

1. Sujete el protector 16 delante del portaherramientas,

alineando las ranuras del protector con los orificios (20)

de la máquina.

2. Introduzca los tornillos 19 en los orificios 20 ubicados

en la parte delantera del marco.

ADVERTENCIA: Utilice siempre el protector del

taladro.

Fig. C

1619

Sistema de lubricación (Fig. A, D)

Llenado de la botella de refrigerante

ADVERTENCIA: No vierta el fluido de corte en la

botella mientras esté montada en el soporte. No

permita la entrada del fluido de corte en el motor

del taladro. Podrían provocarse descargaseléctricas.

nOTA: El sistema de lubricación está diseñado para

dispensar fluidos de corte específicamente para el taladrado.

Otros líquidos pueden dañar elsistema.

1. Gire el regulador de caudal 13 en sentido antihorario

para cerrarlo.

2. Retire la botella de refrigerante 10 del soporte

magnético 5.

Fig. D 22

3. Desenrosque el tapón 21.

4. Llene el recipiente con el refrigerante de corte diluido

enagua.

EsPAñOl

5. Vuelva a enroscar el tapón.

6. Coloque la botella de refrigerante en el soporte

magnético 5.

Ajuste del Sistema de lubricación

(Fig. A, D)

ADVERTENCIA: No utilice el sistema de lubricación en

las aplicaciones de taladrado vertical o de altura.

Utilice el sistema de lubricación solamente para aplicaciones

de taladrado horizontal, como se muestra en la FiguraA.

1. Ponga la botella de refrigerante 10 en el soporte

magnético 5, deslice el soporte magnético en

cualquiera de los lados de la tira de acero 22.

2. Sujete el tubo de refrigerante 11 a la botella de

refrigerante:

a. Saque la tuerca 23 y ensártela en el tubo 11

b. Deslice el tubo en la boquilla y apriete la tuerca 23.

3. Conecte el tubo al conector de acoplamiento 12 en la

caja de engranes.

a. Retire la tuerca del conector, después pase el tubo de

refrigerante 11 a través de la tuerca 23.

b. Deslice el tubo de refrigerante 11 sobre el niple para

instalar, después apriete la tuerca.

c. Para retirar, afloje la tuerca 23, después jale el tubo

del conector.

Para usar el sistema de lubricación, la botella de refrigerante

10 debe llenarse con la cantidad suficiente de fluido

decorte.

En aplicaciones horizontales (Fig. D)

1. Ajuste el flujo de lubricante utilizando el regulador de

flujo 13.

2. Añada más lubricante de corte si las virutas tienen un

colorazulado.

Aplicaciones verticales y elevadas:

Sumerja la fresa en pasta de corte o aplique un

sprayadecuado.

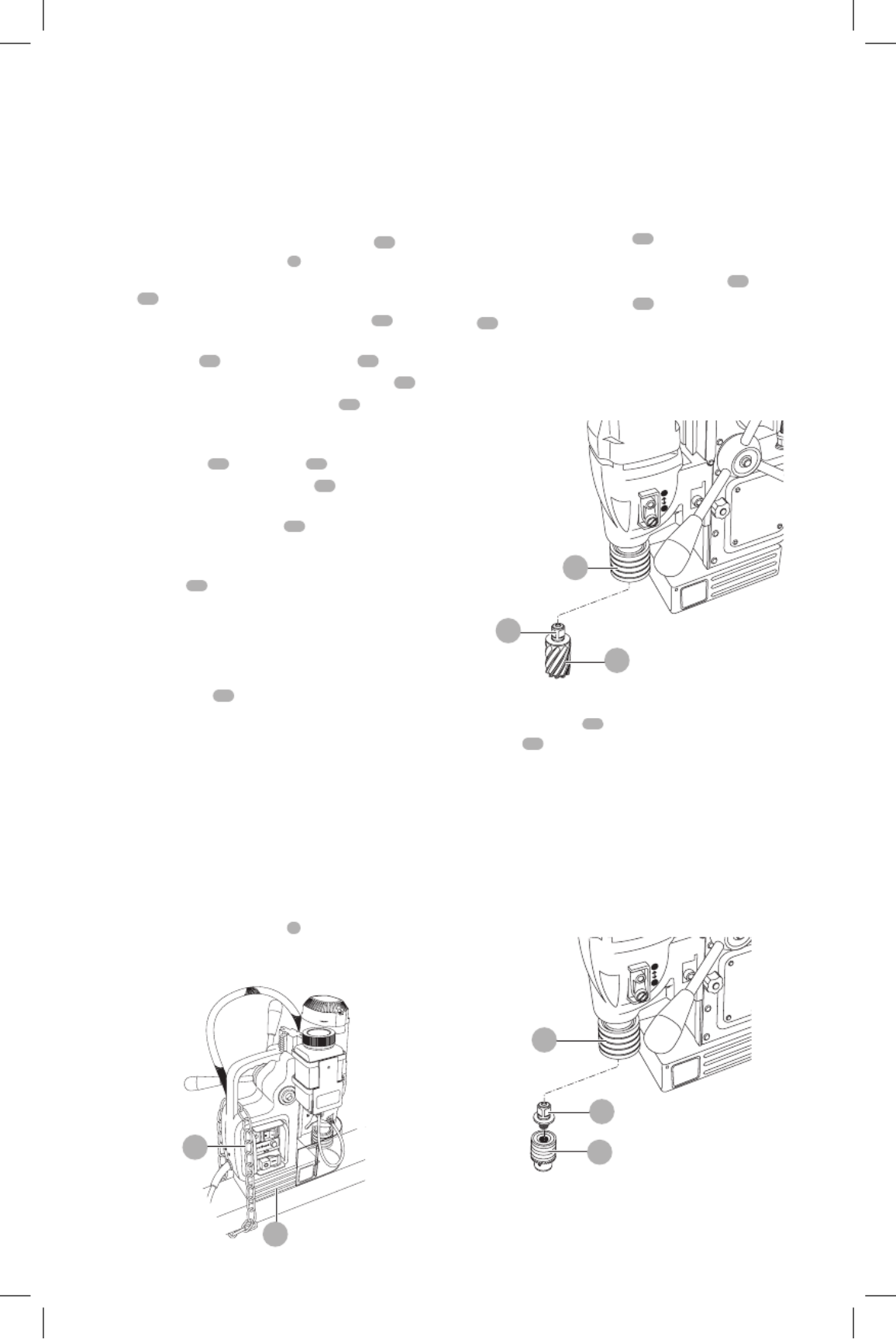

Ajuste de la cadena de seguridad (Fig. E)

ADVERTENCIA: Use siempre la cadena deseguridad.

Enrosque la cadena de seguridad suministrada 9

en el asa

de la unidad rodeando la pieza de trabajo y fíjela en su sitio.

Fig. E

Montar y retirar un accesorio (Fig. F, G)

El portaherramientas admite fresas anulares con vástago de

3/4" y dos caras planas.

ATENCIÓN: Peligro de laceración. Los dientes de la

cuchilla sonafilados.

1. Deslice el pasador piloto 26 a través del orificio en el

centro del vástago delcortador.

2. Empuje hacia arriba el collarín de liberación rápida 24.

3. Inserte el cortador 25 con el pasador piloto 26 y gire

hasta que la parte plana esté en contacto con la clavija

de bloqueo. Cuando la parte plana esté en contacto con

la clavija de bloqueo, el collarín encajará haciaabajo.

4. Compruebe que el cortador esté bien fijo en eleje.

5. Levante el collarín para liberar elcortador.

Fig. F

Portabrocas de 3 mordazas (Fig. G)

Puede instalarse un portabrocas de 3 mordazas 27 usando

un adaptador 28 para que encaje en el taladro de columna

para varios tamaños de brocas. Véase la sección de Insertar

y retirar un accesorio para las instrucciones relativas a

lainstalación.

nOTA: Puede ser necesario ajustar la posición del motor

cuando el portabrocas esté instalado. Véase la sección de

Ajuste de la altura del motor para másinstrucciones.

Véase la sección de para obtener más Accesorios

información sobre los accesoriosadecuados.

Fig. G

Fijación de la velocidad (Fig. H)

ATENCIÓN: No cambie las velocidades mientras el

motor esté enfuncionamiento.

EsPAñOl

La máquina está equipada con un selector de dos

velocidades para variar la relación entre velocidad y par

detorsión.

1. Rote la lengüeta selectora de velocidad 4 hacia afuera

de la ranura de detención y cambie al mododeseado.

2. Vuelva a bloquear la lengüeta selectora en la detención.

VElOCiDAD BAJA Y PAR DE TORsiÓn AlTO: El punto

amarillo 29 debería estar alineado con la posición 1

para velocidad baja y par de torsión alto (orificios de 32

a 40 mm).

VElOCiDAD AlTA Y PAR DE TORsiÓn BAJO: El punto

amarillo 29 debería estar alineado con la posición 2

para velocidad alta y par de torsión bajo (orificios de 12

a 30 mm).

nOTA: Puede ser necesario girar ligeramente el eje

manualmente para completar el cambio develocidad.

Fig. H

29 4

Ajuste de la altura del motor (Fig. I)

La altura del motor puede ajustarse para adaptarse a la

necesidad de mayor o menor espacio entre la broca y la

pieza detrabajo.

1. Afloje el perno deslizante del motor 30 con la

herramienta de llave hexagonal 31) suministrada

2. Posicione el motor a la alturadeseada.

3. Apriete el perno firmemente con la herramienta

hexagonal para fijar el motor en su posición.

Fig. I 30

OPERACIÓN

ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, apague la herramienta

y desconéctela de la fuente de alimentación

antes de realizar ajustes o de retirar/instalar

dispositivos o accesorios. Un arranque accidental

podría causarlesiones.

ADVERTENCIA:

• Sólo se debe ejercer una ligera presión sobre la

herramienta. Una presión excesiva no acelera el

taladrado, sino que reduce la efectividad de la

herramienta e incluso puede reducir su vidaútil.

• Si el accesorio se atasca, pare el motor y levante

lentamente el accesorio de la pieza de trabajo

antes de reanudar eltrabajo.

• Use siempre la cadena deseguridad.

Antes de usar la herramienta

ADVERTENCIA:

Inspeccione la cadena antes de cada uso,

para determinar si se p26-ha producido algún desgaste o daño.

Cámbiela si esnecesario.

Pruebe con unos proyectos sencillos utilizando material de

desecho hasta que se acostumbre al funcionamiento de

lamáquina.

Encender y apagar (Fig. A, I)

Para un manejo correcto, la máquinadebe encenderse

siguiendo el procedimiento descripto a continuación.

Fig. J

2 3

Encendido y apagado

Conecte la máquina a la redeléctrica.

Para encender la máquina, apriete el interruptor de

encendido magnético 1 a la posición de encendido 12.

nOTA: Una vez que la herramienta esté encendida, el imán

se activaráautomáticamente.

Para apagar la máquina, apriete el interruptor de encendido

magnético hasta la posición de apagado 15.

Encendido y apagado del motor del

taladro

ADVERTENCIA:

Compruebe que el imán haya asegurado

el taladro a la pieza de trabajo antes de encender elmotor.

El motor del taladro solamente puede encenderse cuando

el imán estáactivado.

Para encender el motor del taladro, apriete el botón verde

3 en el interruptor delmotor.

EsPAñOl

Para apagar el motor del taladro, apriete el botón rojo 2 en

el interruptor del motor.

Restablecimiento de la máquina

Si se corta la electricidad cuando esté utilizándose la

herramienta, o si en cualquier momento se pierde el agarre

magnético, la máquina deberestablecerse.

1. Apague primero el motor del taladro y posteriormente

elimán.

2. Asegúrese de que el área de trabajo estélimpia.

3. Encienda el interruptor de encendidomagnético.

Protección de sobrecarga

El taladro de base magnética

D WALTe

está equipado con

una función de protección de sobrecarga para evitar el

daño al motor si se aplican cargas excesivas durante el

funcionamiento.

La luz indicadora LED 14 estará intermitente como

advertencia de que se está aplicando una carga excesiva.

Si ocurre esto reduzca la presión que se aplica hasta

que la luz esté verde constantemente. Si no se reduce la

presión, la sobrecarga activará la potencia de corte y en ese

momento la LED estará roja. Si ocurre esto ponga la unidad

en funcionamiento sin carga durante varios segundos

para dejar que el motor se enfríe antes de continuar con la

operación detaladrado.

Realización de un orificio (Fig. J)

ADVERTENCIA: Compruebe que el imán haya

asegurado el taladro a la pieza de trabajo antes de

encender elmotor.

1. Aplique siempre un fluido, refrigerante o lubricante de

corte apropiado en la zona decorte.

2. Asegúrese de que la punta de la broca o la guía de la

fresa estén correctamente instaladas sobre el punto

donde se va ataladrar.

3. Apriete el botón verde 3 del interruptor del motor para

encender elmotor.

4. Haga avanzar lentamente el accesorio en la pieza de

trabajo utilizando la empuñadura deavance.

5. Al comenzar el corte, aplique una presión ligera para

permitir que el accesorio haga el ranuradoinicial.

6. Continúe aplicando la presión suficiente para

lograr un corte uniforme y progresivo. No ejerza

demasiadafuerza.

nOTA: La luz indicadora LED 14 estará intermitente

(roja) para indicar que se está aplicando demasiada

presión. Si ocurre esto reduzca la presión que se aplica

hasta que la luz cambie a (verde) constante.

7. La presión ejercida sobre la empuñadura es demasiado

alta cuando el soporte se afloja de la superficie

detrabajo.

8. Tenga especial cuidado cuando el accesorio esté

a punto de traspasar la superficie para evitar

elastillamiento.

9. Apague siempre el motor y luego el imán, en ese orden

particular, cuando se termine el trabajo y antes de

desenchufar lamáquina.

Perforación con fresas anulares

1. Las fresas anulares únicamente cortan material en la

periferia del orificio. Como resultado de esto, la energía

necesaria para hacer un orificio es inferior que para una

brocahelicoidal.

2. Al taladrar con una fresa anular, no es necesario taladrar

un orificioguía.

ATENCIÓN: No toque la fresa ni las piezas cercanas

a ésta inmediatamente después del funcionamiento,

ya que pueden estar muy calientes y pueden provocar

quemaduras en la piel. Asegúrese de que nadie se

encuentre en el área de trabajo cuando el núcleo de

metal seexpulse.

Condiciones de taladrado

La facilidad con la que podrá taladrar el material depende

de varios factores, incluyendo la fuerza de tensión y la

resistencia a la abrasión. A pesar de que la dureza y/o la

fuerza sean los criterios habituales, pueden registrarse

muchas variaciones en la maniobrabilidad entre materiales

que muestren propiedades físicas similares. Las condiciones

de taladrado dependen de los requisitos de duración de la

herramienta y del acabado de superficie. Estas condiciones

se restringen aún más por la rigidez de la herramienta

y de la pieza de trabajo, la lubricación y la alimentación

disponible de la máquina. Cuanto más duro sea el material,

menor será la velocidad de corte. Algunos materiales muy

blandos contienen sustancias abrasivas que dan lugar a un

desgaste rápido de los bordes de corte a altas velocidades.

La velocidad de alimentación depende de la rigidez de

la configuración, del volumen del material a retirar, del

acabado de la superficie y de la alimentación disponible de

lamáquina.

MANTENIMIENTO

ADVERTENCIA: Para reducir el riesgo de lesiones

personales graves, apague la herramienta

y desconéctela de la fuente de alimentación

antes de realizar ajustes o de retirar/instalar

dispositivos o accesorios. Un arranque accidental

podría causarlesiones.

Carbones

El motor se parará automáticamente para indicar que

las escobillas de carbón están casi desgastadas y que es

necesario hacerle el mantenimiento a la herramienta.

Las escobillas de carbón no pueden ser reparadas por el

usuario. Lleve la herramienta a un agente de reparaciones

autorizado deD

WALT.

Lubricación

Lubricación del recorrido de avance

(Fig. K)

El recorrido de avance debe lubricarse periódicamente con

grasa para garantizar un funcionamientosuave.

1. Levante la unidad del motor a la posición más

altaposible.

ESPAÑOL

2. Lubrique el recorrido de la guía en cola de milano 32 a

amboslados.

3. Lubrique la rejilla dentada 33.

Fig. K

3233

Después de un uso repetido, la cama puede

aflojarse. Si fuera necesario, ajuste los 5 tornillos de

ajusteautobloqueantes del lado izquierdo. Apriete los

tornillos en serie hasta que la cama semueva libremente

en la superficie deslizante pero sinpermitir que el motor

semueva.

Limpieza

ADVERTENCIA: Sople la suciedad y el polvo de todos

los conductos de ventilación con aire seco, al menos

una vez por semana. Para reducir el riesgo de lesiones,

utilice siempre protección para los ojos aprobada ANSI

Z87.1 al realizar estatarea.

ADVERTENCIA: Nunca utilice solventes ni otros

químicos abrasivos para limpiar las piezas no

metálicas de la herramienta. Estos productos

químicos pueden debilitar los materiales plásticos

utilizados en estas piezas. Utilice un paño humedecido

sólo con agua y jabón neutro. Nunca permita que

penetre líquido dentro de la herramienta ni sumerja

ninguna de las piezas en unlíquido.

Accesorios

ADVERTENCIA: Debido a que no se han probado

con este producto otros accesorios que no sean los

que ofrece

D WALTe

., el uso de dichos accesorios con

esta herramienta podría ser peligroso. Para reducir

el riesgo de lesiones, con este producto deben usarse

sólo los accesorios recomendados por

D WALTe

Los accesorios que se recomiendan para utilizar con la

herramienta están disponibles a un costo adicional en

su distribuidor local o en un centro de mantenimiento

autorizado. Si necesita ayuda para localizar algún

accesorio, póngase en contacto con

D WALTe

Industrial

Tool Co., 701 East Joppa Road, Towson, MD 21286, llame

al 1-800-4-

D WALTe

(1-800-433-9258) o visite nuestro sitio

web: www.dewalt.com.

Reparaciones

El cargador y las unidades de batería no pueden

serreparados.

ADVERTENCIA: Para asegurar la SEGURIDAD y

la CONFIABILIDAD del producto, las reparaciones,

el mantenimiento y los ajustes deben (inclusive

inspección y cambio de carbones) ser realizados en

un centro de mantenimiento en la fábrica

D WALTe

en un centro de mantenimiento autorizado

D WALTe

Utilice siempre piezas de repuestoidénticas.

Para reparación y servicio de sus herramientas

eléctricas, favor de dirigirse al

Centro de Servicio más cercano

CULIACAN, SIN

Blvd.Emiliano Zapata 5400-1 Poniente Col.

San Rafael

(667) 717 89 99

GUADALAJARA, JAL

Av. La Paz #1779 - Col. Americana Sector

Juárez

(33) 3825 6978

MEXICO, D.F.

Eje Central Lázaro Cárdenas No. 18 - Local

D, Col. Obrera

(55) 5588 9377

MERIDA, YUC

Calle 63 #459-A - Col. Centro (999) 928 5038

MONTERREY, N.L.

Av. Francisco I. Madero 831 Poniente - Col.

Centro

(818) 375 23 13

PUEBLA, PUE

17 Norte #205 - Col. Centro (222) 246 3714

QUERETARO, QRO

Av. San Roque 274 - Col. San Gregorio (442) 2 17 63 14

SAN LUIS POTOSI, SLP

Av. Universidad 1525 - Col. San Luis (444) 814 2383

TORREON, COAH

Blvd. Independencia, 96 Pte. - Col. Centro (871) 716 5265

VERACRUZ, VER

Prolongación Díaz Mirón #4280 - Col.

Remes

(229) 921 7016

VILLAHERMOSA, TAB

Constitución 516-A - Col. Centro (993) 312 5111

PARA OTRASLOCALIDADES:

Si se encuentra en México, por favor llame al

(55) 5326 7100

Si se encuentra en U.S., por favor llame al

1-800-433-9258 (1-800 4-

D WALTe

)

Póliza de Garantía

IDENTIFICACIÓN DELPRODUCTO:

Sello o firma delDistribuidor.

Nombre delproducto:

Mod./Cat.:

Marca:

Núm. deserie:

(Datos para ser llenados por el distribuidor)

Fecha de compra y/o entrega delproducto:

Nombre y domicilio del distribuidor donde se adquirió

elproducto:

Este producto está garantizado por un año a partir de

la fecha de entrega, contra cualquier defecto en su

ESPAÑOL

funcionamiento, así como en materiales y mano de obra

empleados para su fabricación. Nuestra garantía incluye

la reparación o reposición del producto y/o componentes

sin cargo alguno para el cliente, incluyendo mano de obra,

así como los gastos de transportación razonablemente

erogados derivados del cumplimiento de estecertificado.

Para hacer efectiva esta garantía deberá presentar su

herramienta y esta póliza sellada por el establecimiento

comercial donde se adquirió el producto, de no contar con

ésta, bastará la factura decompra.

Excepciones

Esta garantía no será válida en los siguientescasos:

• Cuando el producto se hubiese utilizado en condiciones

distintas a las normales;

• Cuando el producto no hubiese sido operado de acuerdo

con el instructivo de uso que se acompaña;

• Cuando el producto hubiese sido alterado o reparado

por personas distintas a las enlistadas al final de

estecertificado.

Anexo encontrará una relación de sucursales de servicio de

fábrica, centros de servicio autorizados y franquiciados en la

República Mexicana, donde podrá hacer efectiva su garantía

y adquirir partes, refacciones y accesoriosoriginales.

Registro en línea

Gracias por su compra. Registre su producto ahorapara:

• Si completa esta tarjeta, SERVICIO EN GARANTÍA:

podrá obtener un servicio en garantía más eficiente, en

caso de que exista un problema con suproducto.

• En caso de una CONFIRMATCIÓN DE PROPIEDAD:

pérdida que cubra el seguro, como un incendio, una

inundacíon o un robo, el registro de propiedad servirá

como comprobante decompra.

• Si registra el producto, PARA SU SEGURIDAD:

podremos comunicarnos con usted en el caso

improbable que se deba enviar una notificación de

seguridad conforme a la Federal Consumer Safety

Act (Ley Federal de Seguridad de Productos para el

Consumidor).

Registro en línea en www.dewalt.com/register.

Garantía limitada por tres años

D WALTe

reparará, sin cargo, cualquier falla que surja de

defectos en el material o la fabricación del producto, por

hasta tres años a contar de la fecha de compra. Esta garantía

no cubre fallas de las piezas causadas por su desgaste

normal o abuso a la herramienta. Para mayores detalles

sobre la cobertura de la garantía e información acerca de

reparaciones realizadas bajo garantía, visítenos en

www.dewalt.com o dirígase al centro de servicio más

cercano. Esta garantía no aplica a accesorios o a daños

causados por reparaciones realizadas o intentadas

por terceros. Esta garantía le otorga derechos legales

específicos, además de los cuales puede tener otros

dependiendo del estado o la provincia en que seencuentre.

Además de la garantía, las herramientas

D WALTe

están

cubiertaspor:

1 AÑO DE SERVICIO GRATUITO

D WALTe

mantendrá la herramienta y reemplazará las

piezas gastadas por su uso normal, sin cobro, en cualquier

momento durante un año a contar de la fecha de compra.

Los artículos gastados por la clavadora, tales como la unidad

de hoja y retorno del impulsador, no estáncubiertas.

GARANTÍA DE REEMBOLSO DE SU DINERO

POR 90 DÍAS

Si no está completamente satisfecho con el desempeño

de su máquina herramienta, láser o clavadora

D WALTe

cualquiera sea el motivo, podrá devolverlo hasta 90 días de

la fecha de compra con su recibo y obtener el reembolso

completo de su dinero – sin necesidad de responder a

ningunapregunta.

AMÉRICA LATINA: Esta garantía no se aplica a los

productos que se venden en América Latina. Para los

productos que se venden en América Latina, debe consultar

la información de la garantía específica del país que viene

en el empaque, llamar a la compañía local o visitar el sitio

Web a fin de obtener esainformación.

REEMPLAZO GRATUITO DE LAS ETIQUETAS DE

ADVERTENCIAS: Si sus etiquetas de advertencia se vuelven

ilegibles o faltan, llame al 1-800-433-9258 (1-800-4-

D WALTe

)

para que se le reemplacengratuitamente.

Especificaciones

DWE1622

Tensión de alimentación 120 V~

Consumo de corriente 10 A

Frecuencia 60 Hz

Potencia nominal 1200 W

Rotación sin carga 300/450/min

Solamente para propósito deMéxico:

Importado por:

D WALTe

Industrial Tool Co. S.A. de C.V.

Avenida Antonio Dovali Jaime, # 70 Torre B Piso 9

Colonia La Fe, Santa Fé

Código Postal : 01210

Delegación Alvaro Obregón

México D.F.

Tel. (52) 555-326-7100

R.F.C.: BDE810626-1W7

WALT Industrial Tool Co., 701 East Joppa Road, Towson, MD 21286

WALT

The following are trademarks for one or more D

WALT power tools: the yellow and black color scheme, the “D” shaped air

intake grill, the array of pyramids on the handgrip, the kit box configuration, and the array of lozenge-shaped humps on the

surface of the tool.

Produkt Specifikationer

Mærke:	DeWalt
Kategori:	Boremaskine
Model:	DWE1622K

Har du brug for hjælp?

Hvis du har brug for hjælp til DeWalt DWE1622K stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Boremaskine DeWalt Manualer

9 August 2025

9 August 2025

9 August 2025

9 August 2025

9 August 2025

9 August 2025

9 August 2025

9 August 2025

9 August 2025

8 August 2025

Boremaskine Manualer

Nyeste Boremaskine Manualer

Milwaukee M18 2615-20 Manual

13 August 2025

Milwaukee M18 Fuel 2904-20 Manual

13 August 2025

Milwaukee M18 Fuel 2903-20 Manual

13 August 2025

Milwaukee M18 2607-20 Manual

13 August 2025

Milwaukee M18 Fuel Super Hawg 2811-20 Manual

13 August 2025

Bosch GBH 18 V-26 Manual

13 August 2025

Milwaukee M18 2801-20 Manual

13 August 2025

Milwaukee M12 Fuel 3404 Manual

13 August 2025

Milwaukee M18 Fuel Super Hawg 2809-20 Manual

13 August 2025

Milwaukee M18 Fuel 2807-20 Manual

12 August 2025
