DeWalt DWE4246 Manual


Læs gratis den danske manual til DeWalt DWE4246 (205 sider) i kategorien Vinkelsliber. Denne vejledning er vurderet som hjælpsom af 30 personer og har en gennemsnitlig bedømmelse på 4.5 stjerner ud af 15.5 anmeldelser. Har du et spørgsmål om DeWalt DWE4246, eller vil du spørge andre brugere om produktet?

Side 1/205
DWE4206
DWE4207
DWE4214
DWE4215
DWE4216
DWE4217
DWE4227
DWE4235
DWE4237
DWE4238
DWE4246
DWE4257
Final Page size: A5 (148mm x 210mm)
B
Copyright
DeWALT
Dansk (oversat fra original brugsvejledning) 3
Deutsch (übersetzt von den originalanweisungen) 17
English (original instructions) 33
Español (traducido de las instrucciones originales) 47
Français (traduction de la notice d’instructions originale) 63
Italiano (tradotto dalle istruzioni originali) 79
Nederlands (vertaald vanuit de originele instructies) 94
Norsk (oversatt fra de originale instruksjonene) 110
Português (traduzido das instruções originais) 124
Suomi (käännetty alkuperäisestä käyttöohjeesta) 140
Svenska (översatt från de ursprungliga instruktionerna) 154
Türkçe (orijinal talimatlardan çevrilmiştir) 168
Ελληνικά (μετάφραση από τις πρωτότυπες οδηγίες) 182
1
Fig. A
10
54
Fig. B Fig. C
3
1
9
12
13
9
8
7
6
2
Fig. F Fig. G
Fig. D Fig. E
20
5
16
4
2
19
18
17
9
14
11
13
15
3
4
DANSK
EF-Konformitetserklæring
Maskindirektiv
Små vinkelslibere
DWE4206, DWE4207, DWE4214, DWE4215, DWE4216,
DWE4217, DWE4227, DWE4235, DWE4237, DWE4238,
DWE4246, DWE4257
DeWALT
erklærer, at produkterne beskrevet under Tekniske
data er udformet i overensstemmelse med:
2006/42/EF, EN60745-1:2009+A11:209, EN60745-2-
3:2011+A2:2013+A11:2014 +A12:2014+A13:2015.
Disse produkter overholder også direktivet 2014/30/EU og
2011/65/EU. Kontakt
DeWALT
på følgende adresse for yderligere
oplysninger eller se bagsiden afmanualen.
Undertegnede er ansvarlig for kompilering af den tekniske fil og
udsteder denne erklæring på vegne af
DeWALT
.
Markus Rompel
Direktør for maskinteknik
DeWALT
, Richard-Klinger-Strase 11,
D-65510, Idstein, Tyskland
15.07.2016
ADVARSEL: Læs instruktionsvejledningen for at reducere
risikoen forpersonskader.
Definitioner: sikkerhedsretningslinjer
Nedenstående definitioner beskriver sikkerhedsniveauet for
hvert enkelt signalord. Læs vejledningen og vær opmærksom på
dissesymboler.
FARE: Angiver en umiddelbart farlig situation, der
medmindre den undgås, vil resultere i død eller
alvorligpersonskade.
ADVARSEL: Angiver en potentielt farlig situation, der
medmindre den undgås, kunne resultere i død eller
alvorligpersonskade.
FORSIGTIG: Angiver en potentielt farlig situation, der
medmindre den undgås, kan resultere i mindre eller
moderatpersonskade.
BEMÆRK: Angiver en handling, der ikke er forbundet
med personskade, men som kan resultere
iproduktskade.
Angiver risiko for elektriskstød.
Angiverbrandfare.
DWE4227 DWE4235 DWE4237 DWE4238 DWE4246 DWE4257
Spænding VAC
230
230 230 230 230 230
Type 333111
Effektforbrug W1200
1400
1400
1400 1200 1500
Tomgangshastighed min-1
11000 11500
11500 9300 2800-10000 2800-10000
Nominel hastighed min-1
11000 11500
11500 9300 10000 10000
Hjuldiameter mm 125 125
125
150 115 125
Hjultykkelse (maks) mm
6.0
6.0
6.0 6.0 6.0 6.0
Spindeldiamter
M14 M14 M14 M14 M14 M14
Spindellængde mm
18.5
18.5
18.5
18.5 20.1 20.1
Vægt kg
1.85* 1.85* 1.85*
2.5* 2.5* 2.5*
* vægt inkluderer sidehåndtag og beskyttelsesskærm
Støjværdier og vibrationsværdier (triax vector sum) i henhold til EN60745-2-3:
LPA (emissions lydtryksniveau) dB(A) 92.0 92.0 92.0 92.0 92.0 92.0
LWA (lydtryksniveau) dB(A) 103.0 103.0 103.0 103.0 103.0 103.0
K (usikkerhed for det angivne lydniveau) dB(A) 333333
Overfladeslibning
Vibrationsemissionsværdi a
h,AG
=
m/s²
8.3 8.3 8.3 8.3 8.3 8.3
Usikkerhed K = m/s² 1.5 1.5 1.5 1.5 1.5 1.5
Skiveslibning
Vibrationsemissionsværdi a
h,DS
=
m/s²
3.0 3.0 3.0 3.0 3.0
Usikkerhed K = m/s² 1.5 1.5 1.5 1.5 1.5
FORSIGTIG: Arbejde med stålbørste eller slibeskæring kan føre til forskellige vibrationsniveauer!.
5
DANSK
Generelle sikkerhedsadvarsler
for elværktøjer
ADVARSEL: Læs alle sikkerhedsadvarsler og alle
instruktioner. Manglende overholdelse af advarsler og
instruktioner kan medføre elektrisk stød, brand og/eller
alvorligpersonskade.
GEM ALLE ADVARSLER OG
INSTRUKTIONER TIL SENERE BRUG
Termen “elværktøj” i advarslerne refererer til dit elektroniske
(ledning) eller batteribetjente (trådløse)elværktøj.
1) Sikkerhed i Arbejdsområdet
a ) Sørg for, at arbejdsområdet er rent og godt oplyst.
Rodede eller mørke områder giver anledning tilulykker.
b ) Undlad at benytte elektrisk værktøj i en
eksplosionsfarlig atmosfære, som f.eks. ved
tilstedeværelsen af brændbare væsker, gasser eller
støv. Elværktøj danner gnister, der kan antænde støv
ellerdampe.
c ) Hold børn og omkringstående på afstand, når der
anvendes elektrisk værktøj. Distraktioner kan medføre,
at du misterkontrollen.
2) Elektrisk Sikkerhed
a ) Stik på elektrisk værktøj skal passe til stikkontakten.
Stikket må aldrig modificeres på nogen måde.
Undlad at bruge adapterstik sammen med
jordforbundet elektrisk værktøj. Umodificerede stik
og dertil passende stikkontakter reducerer risikoen for
elektriskstød.
b ) Undgå kropskontakt med jordforbundne overflader,
såsom rør, radiatorer, komfurer og køleskabe. Der er
øget risiko for elektrisk stød, hvis din krop erjordforbundet.
c ) Undlad at udsætte elektrisk værktøj for regn eller
våde forhold. Hvis der trænger vand ind i et elektrisk
værktøj, øges risikoen for elektriskstød.
d ) Undlad at udsætte ledningen for overlast. Brug
aldrig ledningen til at bære, trække værktøjet eller
trække det ud af stikkontakten. Hold ledningen
borte fra varme, olie, skarpe kanter og bevægelige
dele. Beskadigede eller sammenfiltrede ledninger øger
risikoen for elektriskstød.
e ) Når elektrisk værktøj benyttes udendørs, skal der
anvendes en forlængerledning, som er egnet til
udendørs brug. Brug af en ledning, der er egnet til
udendørs brug, reducerer risikoen for elektriskstød.
f ) Hvis det ikke kan undgås at betjene et
elektrisk værktøj i et fugtigt område, benyt
en strømforsyning, der er beskyttet af en
fejlstrømsafbryder. Ved at benytte en fejlstrømsafbryder
reduceres risikoen for elektriskstød.
3) Personlig Sikkerhed
a ) Vær opmærksom, pas på hvad du foretager dig,
og brug sund fornuft, når du benytter et elektrisk
værktøj. Betjen ikke værktøjet, hvis du er træt,
påvirket af narkotika, alkohol eller medicin. Et
øjebliks uopmærksomhed under anvendelse af et elektrisk
værktøj kan forårsage alvorligpersonskade.
b ) Brug personligt sikkerhedsudstyr. Bær altid
beskyttelsesbriller. Sikkerhedsudstyr, såsom støvmaske,
skridsikre sikerhedssko, sikkerhedshjelm eller høreværn,
brugt når omstændighederne foreskriver det, reducerer
omfanget afpersonskader.
c ) Undgå utilsigtet start. Sørg for, at der er slukket for
kontakten, inden værktøjet tilsluttes en strømkilde
og/eller batterienhed, samles op eller bæres. Når
elektrisk værktøj bæres med fingeren på kontakten eller
tilsluttes, når kontakten er tændt, giver det anledning
tilulykker.
d ) Fjern eventuelle justerings- eller skruenøgler, før det
elektriske værktøj startes. En skruenøgle eller anden
nøgle, der bliver siddende på en roterende del af elektrisk
værktøj, kan give anledning tilpersonskade.
e ) Undlad at række for langt. Hold hele tiden en god
fodstilling og balance. Dette giver bedre kontrol af det
elektriske værktøj, når uventede situationeropstår.
f ) Bær hensigtsmæssig påklædning. Bær ikke løst tøj
eller smykker. Hold dit hår, tøj og handsker væk fra
bevægelige dele. Løstsiddende tøj, smykker eller langt
hår kan blive fanget i bevægeligedele.
g ) Hvis der anvendes støvudsugnings- eller
støvopsamlingsudstyr, skal dette tilsluttes og
anvendes rigtigt. Anvendelse af støvopsamlingsudstyr
kan begrænse farer forårsaget afstøv.
4) Anvendelse og Vedligeholdelse af
Elektrisk Værktøj
a ) Undlad at bruge magt over for det elektriske
værktøj. Brug det værktøj, der er bedst egnet til
det arbejde, der skal udføres. Værktøjet vil klare
opgaven bedre og mere sikkert med den ydelse, som det
er beregnettil.
b ) Undlad at benytte elektrisk værktøj, hvis kontakten
ikke tænder og slukker for det. Alt elektrisk værktøj,
der ikke kan kontrolleres med kontakten, er farligt og
skalrepareres.
c ) Træk stikket ud af stikkontakten og/eller
batterienheden fra det elektriske værktøj, før det
elektriske værktøj justeres, dets tilbehør udskiftes,
eller det stilles til opbevaring. Sådanne forebyggende
sikkerhedsforanstaltninger mindsker risikoen for, at
værktøjet startesutilsigtet.
d ) Opbevar elektrisk værktøj uden for rækkevidde
af børn, og tillad ikke personer, som ikke er
bekendt med dette elektriske værktøj eller disse
instruktioner, at betjene værktøjet. Elektrisk værktøj
er farligt i hænderne på personer, som ikke er instrueret i
brugenderaf.
e ) Vedligeholdelse af elektrisk værktøj. Undersøg
om bevægelige dele sidder skævt, binder eller er
gået itu såvel som andre forhold, der kan påvirke
8
DANSK
Sikkerhedsadvarsler, der er specifikke for
slibning
a ) Anvend ikke slibeskivepapir af overdreven størrelse.
Følg producentens anbefalinger angående valg af
slibepapir. Slibepapir, der går ud over slibepuden, udgør
en fare for flænsning og kan forårsage blokering eller
flænsning af disken ellertilbageslag.
Sikkerhedsadvarsler, der er specifikke for
stålbørstning
a ) Vær opmærksom på, at børsten afkaster stålhår, selv
under almindelig brug. Overbelast ikke ståltrådene
ved at lægge for meget tryk på børsten. Stålhårene
kan nemt trænge gennem tyndt tøj og/ellerhud.
b ) Hvis brug af beskyttelsesskærm anbefales til
stålbørstning, skal du sørge for, at stålhjulet eller
børsten ikke indgriber i sikkerhedsskærmen. Stålhjul
eller børster kan udvides i diameter pga. af arbejds- og
centrifugalekræfter.
Ekstra specielle sikkerhedsregler
for slibemaskiner
Gevindmontering af tilbehør skal matche med slibemaskinens
spindelgevind. For tilbehør monteret med flanger skal
dornhullet på tilbehøret passe til flangens placeringsdiameter.
Tilbehør, der ikke matcher med el-værktøjets monterede
hardware, vil køre ud af balance, vibrere for meget og kan
medføre tab afkontrol.
Slibeoverfladen på de midterste nedtrykkede hjul skal være
monteret under fladen på kanten af beskyttelsesskærmen.
Et hjul, der ikke er monteret korrekt, og som projekteres
gennem fladen på kanten af beskyttelsesskærmen, kan ikke
beskyttestilstrækkeligt.
ADVARSEL: Vi anbefaler brug af en reststrømsanordning
med en reststrømskapacitet på 30mA eller mindre.
Restrisici
På trods af overholdelsen af de relevante sikkerhedsregler og
brug af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse
omfatter:
Hørenedsættelse.
Risiko for personskade som følge af flyvendepartikler.
Risiko for forbrænding ved at røre ved tilbehør, der bliver varmt
underbetjening.
Risiko for personskade som følge af forlængetbrug.
Risiko for støv fra farligestoffer.
Elektrisk sikkerhed
Elmotoren er kun designet til én spænding. Kontrollér altid, at
strømforsyningen svarer til spændingen på mærkepladen.
Dit
DeWALT
-værktøj er dobbeltisoleret i
overensstemmelse med EN60745, og derfor er en
jordledning ikke påkrævet
Hvis strømledningen er beskadiget, skal den erstattes
af en specialfremstillet ledning, der fås gennem
DeWALT
‘sserviceorganisation.
Brug af forlængerledning
Der bør ikke benyttes en forlængerledning, medmindre det er
absolut nødvendigt. Brug en godkendt forlængerledning, der
er egnet til strømforsyningen til din oplader (se Tekniske data).
Den minimale lederstørrelse er 1,5 mm2; den maksimale længde
er 30m.
Ved brug af en kabeltromle skal kablet altid rulles heltud.
Pakkens indhold
Pakken indeholder:
1 Vinkelsliber
1 Beskyttelsesskærm
1 Antivibrationssidehåndtag
1 Støtteflange
1 Gevindskåret fastgørelsesmøtrik
1 Nøgleløs fastgørelsesmøtrik (DWE4246, DWE4257)
1 Sekskantnøgle
1 Brugsvejledning
Kontrollér for eventuelle skader på værktøjet, dele og tilbehør,
der kan være opstået undertransport.
Tag dig tid til at læse denne vejledning grundigt og forstå den
førbetjening.
Mærkning på værktøjet
Følgende piktogrammer er vist på værktøjet:
Læs brugsvejledningen før brug.
Bær høreværn.
Brug øjeværn.
Datokodeposition (Fig. D)
Datokoden11 , der også inkluderer produktionsåret, er tryk
påhuset.
Eksempel:
2017 XX XX
Produktionsår
Beskrivelse (Fig. A, B)
ADVARSEL: Modificér aldrig elektrisk værktøj eller nogen
dele deraf. Det kan medføre materiale- ellerpersonskade.
1 Spindellåseknap
2 Spindel
3 Sidehåndtag
4 Støtteflange
5 Gevindskåret klemmemøtrik
6 Beskyttelsesskærm
7 Skydekontakt
9
DANSK
8 Variabel hastighedsvælger
9 Beskyttelsesskærmens udløsergreb
10 Støvudsugningssystem
Tilsigtet Brug
Din ekstra kraftige vinkelsliber til små vinkler er blevet
fremstillet til professionel slibning (DWE4238 er ikke en del af
leveringsomfanget), polering og stålbørstning.
ANVEND IKKE andre slibehjul udover navforsænkede hjul
ogpapirskiver.
MÅ IKKE anvendes under våde forhold eller i nærheden af
brændbare væsker ellergasser.
Din ekstra kraftige vinkelsliber er et professionelt elværktøj.
LAD IKKE børn komme i kontakt med værktøjet. Overvågning
er påkrævet, når uerfarne brugere anvender detteværktøj.
Dette produkt er ikke beregnet til anvendelse af personer
(inklusive børn) med nedsatte fysiske, sensoriske eller
mentale handicaps; mangel på erfaringer, viden eller
færdigheder, medmindre de er under overvågning af en
person, der er ansvarlig for deres sikkerhed. Børn må aldrig
efterlades alene med detteprodukt.
Antivibrationssidehåndtag
Antivibrationshåndtaget yder komfort ved at absorbere de
vibrationer, værktøjet forårsager.
Støvudsugningssystem (Fig. A)
Støvudsugningssystemet10 forhindrer ophobning af støv
rundt om beskyttelsesskærmen og motorindgangen og
minimerer støvmængden, der trænger ind i motorhuset.
Blød startfunktion
DWE4206, DWE4207, DWE4216, DWE4217, DWE4227,
DWE4237, DWE4238, DWE4246, DWE4257
Den bløde startfunktion giver mulighed for langsom
hastighedsopbygning for at undgå ryk ved start. Denne funktion
er særdeles nyttig, når der arbejdes i lukkede rum.
Ingen-volt
DWE4206, DWE4207, DWE4216, DWE4217, DWE4227,
DWE4237, DWE4238, DWE4246, DWE4257
Ingen-volt-funktionen stopper vinkelsliberens genstart, uden
at der er tændt og slukket for kontakten, hvis der er en pause i
strømforsyningen.
Elektronisk kobling
DWE4227, DWE4246, DWE4257
Den elektroniske kobling til drejemomentbegrænsning
reducerer maks. drejemomentudvirkning, som overføres
til brugeren i tilfælde af, at en skive binder. Denne funktion
forhindrer også standsning af transmissionen og elmotoren.
Koblingen til drejemomentbegrænsning er indstillet fra
fabrikken og kan ikke justeres.
SAMLING OG JUSTERING
ADVARSEL: For at reducere risikoen for personskade
skal du slukke for værktøjet og afbryde det fra
strømkilden, inden der foretages justeringer, eller
der fjernes/monteres tilbehør eller ekstraudstyr. Sørg
for, at udløserkontakten er i OFF-position. Utilsigtet start
kan medføre kvæstelser.
Påsætning af sidehåndtag (Fig. B)
ADVARSEL: Før du anvender værktøjet, skal du sikre, at
håndtaget sidder godtfast.
Skru sidehåndtaget3 godt fast i et af hullerne på en af
gearkassens sider. Sidehåndtaget skal altid bruges for hele tiden
at opretholde kontrol overværktøjet.
Justering og montering af
beskyttelsesskærm (Fig. C, D)
FORSIGTIG: Slå enheden fra og træk stikket ud af
værktøjet, inden du foretager eventuelle justeringer eller
fjerner eller installerer fastgørelser eller tilbehør.
FORSIGTIG: FØR du betjener værktøjet, skal du
identificere, hvilken justeringsmulighed dit værktøj er
indstillet til.
Justeringsmuligheder
For justering af beskyttelsesskærmen , aktiverer
beskyttelsesskærmens udløsergreb 9 et af
justeringshullerne15 på beskyttelsesskærmens krave ved hjælp
af en skraldefunktion. Din slibemaskine tilbyder to muligheder
for denne justering.
Et tryksTM: I denne position hælder den aktiverede
overflade og vil fortsætte til det næste justeringshul, når
beskyttelsesskærmen drejes i urets retning (spindel vender
mod bruger), men låser selv i retning mod uret.
To tryksTM: I denne position er den aktiverede
overflade er lige og kvadratisk. Den vil IKKE fortsætte
til det næste justeringshul, undtagen der trykkes på
beskyttelsesskærmens udløserhåndgreb og det holdes,
mens beskyttelsesskærmen samtidig drejes enten i retning
med uret eller mod uret (spindel vender mod bruger).

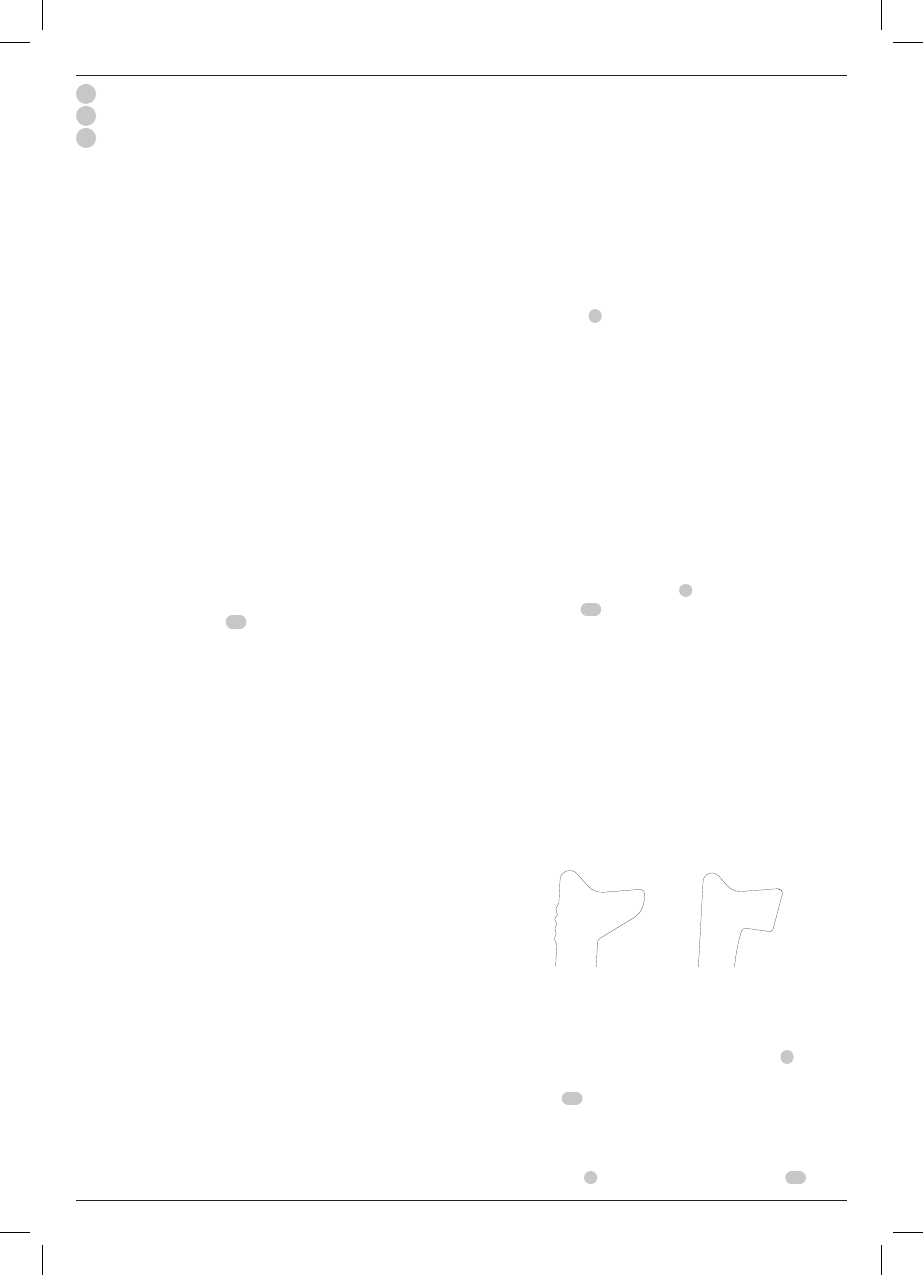

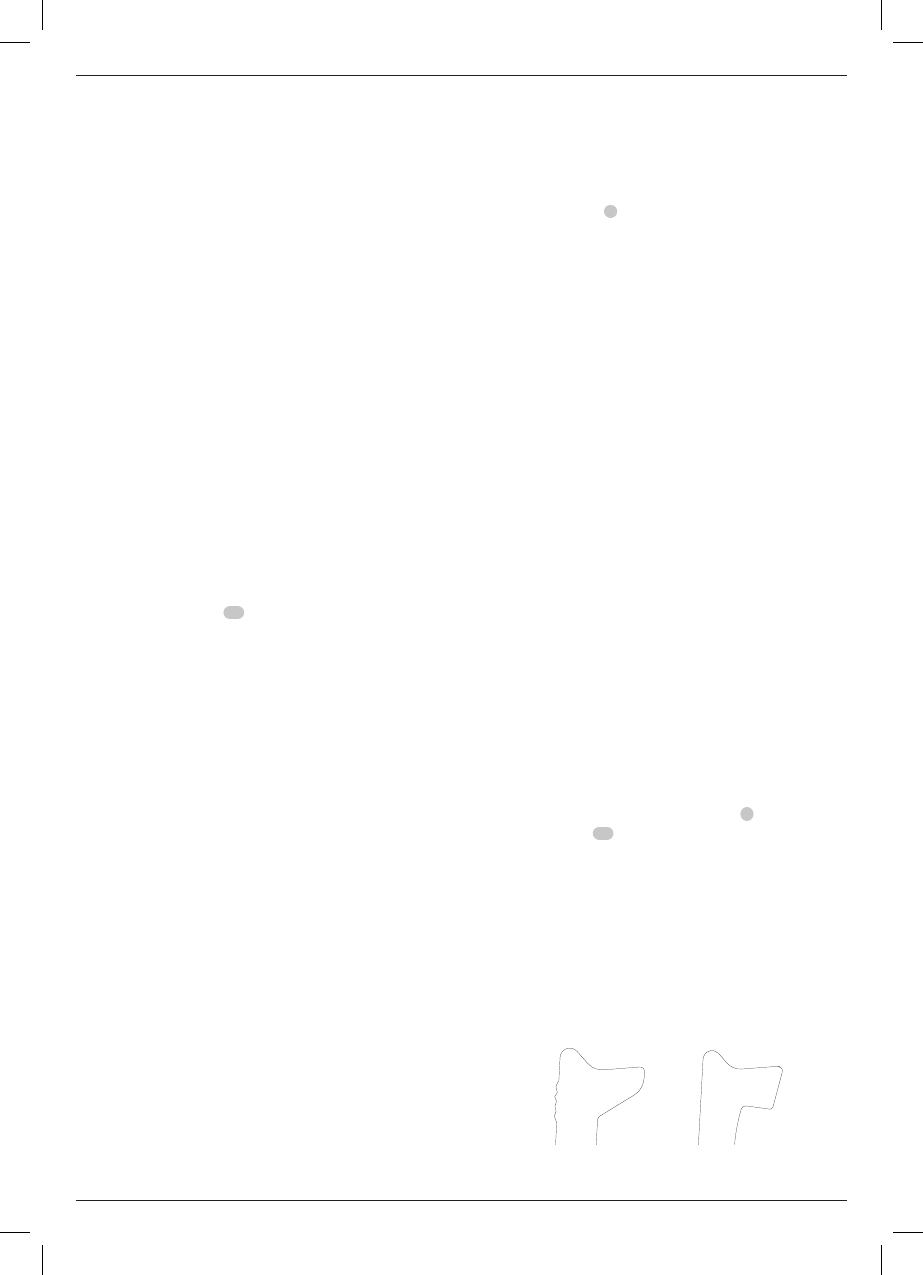

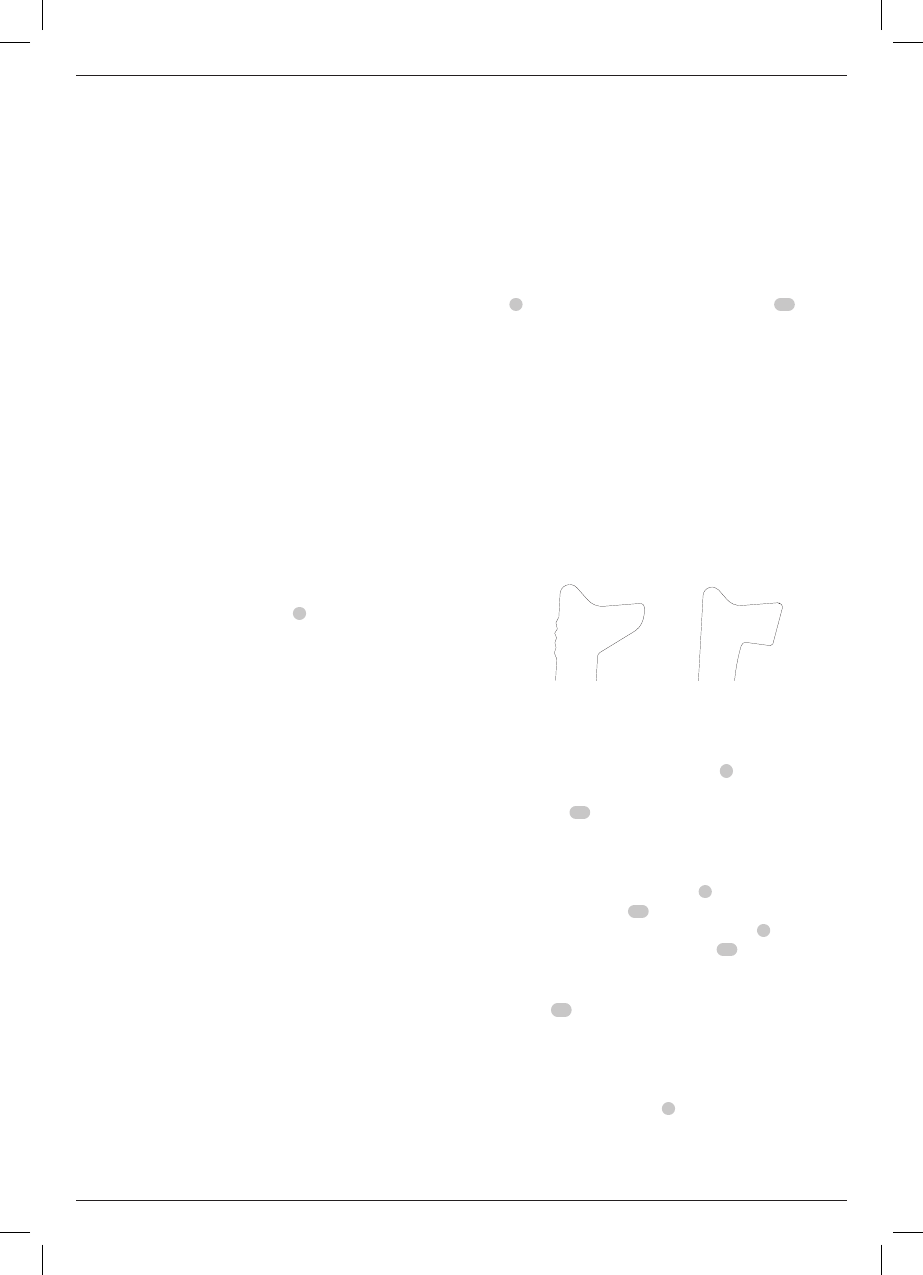

Et tryksTM To tryksTM
Indstilling af justeringsmuligheder for
beskyttelsesskærmen
Sådan justerer du beskyttelsesskærmens udløsergreb9 ftil den
ønskede justeringsmulighed:
1. Fjern skrue12 ved hjælp af et T20 bor.
2. Fjern beskyttelsesskærmens udløsergreb og bemærk
fjederpositionen. Vælg enden af grebet til den ønskede
justeringsmulighed. Et tryk vil bruge den skrånende
ende af grebet9 til at aktivere justeringshullerne15
10
DANSK
på beskyttelsesskærmens krave. To tryk vil bruge den
kvadratiske ende til at aktivere justeringshullerne15
beskyttelsesskærmens krave.
3. Udskift grebet, anbring den valgte ende under fjederen13.
Kontroller at grebet har ordentlig kontakt med fjederen.
4. Erstat skruen og drejningsmoment til 2,0-3,0 N-m. Sørg for
korrekt installation med fjederreturfunktion ved at trykke
beskyttelsesskærmens udløsergreb9 ned.
Montering af beskyttelsesskærm (Fig. D)
FORSIGTIG: Før montering af beskyttelsesskærm
kontroller at skruen, grebet og fjederen er korrekt monteret
før beskyttelsesskærmen monteres.
1. Med spindlen vendende mod operatøren, tryk på og hold
beskyttelsesskærmens udløsergreb9 .
2. Ret øsknerne13 på beskyttelsesskærmen ind efter
kærverne14 på gearkassen.
3. Skub beskyttelsesskærmen ned, indtil beskyttelsesskærmens
øskner aktiveres og drejer dem i rillen på gearkassenavet.
Udløs beskyttelsesskærmens udløsergreb.
4. Sådan placeres beskyttelsesskærmen:
Et tryksTM: Drej beskyttelsesskærmen med uret
i den ønskede arbejdsposition. Tryk på og hold
beskyttelsesskærmens udløsergreb9 for at dreje
beskyttelsesskærmen i retning mod uret.
To tryksTM: Tryk på og hold beskyttelsesskærmens
udløsergreb9. Drej beskyttelsesskærmen med uret eller
mod uret i den ønskede arbejdsposition.
BEMÆRK: Selve beskyttelsesskærmen skal anbringes
mellem spindlen og brugeren for at yde maksimal
beskyttelse til brugeren.
Beskyttelsesskærmens udløsergreb skal falde i hak i et af
justeringshullerne15 på beskyttelsesskærmens krave. Dette
sikrer, at beskyttelsesskærmen sidder fast.
5. Du fjerner beskyttelsesskærmen ved at følge trinene 1–3 af
disse instruktioner i omvendt rækkefølge.
Flanger og hjul
Montering af hjul uden nav (Fig. E)
ADVARSEL: Undladelse af korrekt indsættelse af flange/
klemmemøtrik/hjul kan medføre alvorlig personskade
(eller skade på værktøjet eller hjul).
FORSIGTIG: Inkluderede flanger skal anvendes
med nedtrykkede center type 27 og type 42 slibehjul
og type 41 skærehjul. Se tilbehørsskemaet for
yderligereoplysninger.
ADVARSEL: En lukket beskyttelsesskærm ved tosidet
skærehjul er påkrævet, når der anvendes skærehjul.
ADVARSEL: Anvendelse af en beskadiget flange eller
beskyttelsesskærm eller undladelse af at bruge en korrekt
flange og beskyttelsesskærm kan resultere i skader på
grund af hjulbrud og hjulkontakt. Se tilbehørsskemaet
for yderligere oplysninger.
1. Anbring værktøjet på et bord, beskyttelsesskærm op.
2. Installér støtteflangen uden gevind4 på spindlen2 med
den forhøjede midte (pilot) vendende imod hjulet.
3. Anbring hjulet imod støtteflangen, idet du centrerer hjulet
på støtteflangens forhøjede midte (pilot).
4. Mens du trykker spindellåsknappen ned og med de
sekskantede fordybninger vendende væk fra hjulet, træk
klemmemøtrikken5 på spindlen, så øsknerne går i indgreb
de to riller i spindlen.
5. Mens du trykker spindellåseknappen ned, skal
fastgørelsesmøtrikken 5 spændes fast:
a. Standard fastgørelsesmøtrikken skal skrues fast med
entopnøgle 20.
b. Spænd en nøgleløs fastgørelsesmøtrik fast med hånden.
(Anvend kun en nøgleløs fastgørelsesmøtrik, hvis
tilstanden er perfekt.) Se Package Contents for yderligere
oplysninger om fastgørelsesmøtrikken.
6. Tryk på spindellåseknappen og løsn fastgørelsesmøtrikken
for at kunne fjerne hjulet.
Montering af slibestøtteskiver (Fig. F)
BEMÆRK: Anvendelse af en beskyttelsesskærm med
slibningsskiver, der bruger støtteskiver, ofte kaldet
fiberharpiksskiver, er ikke nødvendig. Da en beskyttelsesskærm
ikke er nødvendig til dette tilbehør, er det muligt, at en
beskyttelsesskærm ikke passer korrekt, hvis den anvendes.
ADVARSEL: Undladelse af korrekt indsættelse af flange/
klemmemøtrik/hjul kan medføre alvorlig personskade
(eller skade på værktøjet eller hjul).
ADVARSEL: Den korrekte beskyttelsesskærm skal
geninstalleres for slibehjul, skærehjul, slibestøtteskiver,
stålbørste eller stålhjulsopgaver, efter slibeopgaverne
erafsluttede.
1. Anbring eller skær et passende støtteskivegevind17
påspindlen.
2. Anbring slibeskiven18 på støtteskiven17.
3. Mens spindellåseknappen1 trykkes ned, træk
klemmemøtrik19 på spindlen, og før det forhøjede
nav på klemmemøtrikken ind i midten af slibeskiven
ogstøtteskiven.
4. Spænd manuelt klemmemøtrikken. Tryk derefter
spindellåseknappen ned, mens slibeskiven drejes, indtil
slibeskiven og klemmemøtrikken er tætsiddende.
5. Du demonterer hjulet ved at tage fat i og dreje støtteskiven
og slibeskiven, mens du trykker på spindellåseknappen.
Montering og demontering af navhjul
(Fig. G)
Navhjul installeres direkte på M14 gevindskåret spindel.
Tilbehørsgevindet skal matche spindelgevindet.
1. Fjern støtteflangen ved at trække den væk fra værktøjet.
2. Træk manuelt hjulet på spindlen2.
3. Tryk spindellåseknappen1 ned og brug en skruenøgle til at
spænde hjulnavet.
4. Du demonterer hjulet i omvendt rækkefølge.
BEMÆRK: Hvis du undlader at sætte hjulet korrekt på før
værktøjet drejes, kan værktøjet eller hjulet blive beskadiget.
11
DANSK
Montering af stålkopbørster og stålhjul
(Fig. A)
ADVARSEL: Undladelse af korrekt indsættelse af flange/
klemmemøtrik/hjul kan medføre alvorlig personskade
(eller skade på værktøjet eller hjul).
FORSIGTIG: Du nedsætter risikoen for personskade
ved at bære arbejdshandsker, når du arbejder med
stålbørster og -hjul. De kan blive skarpe.
FORSIGTIG: For at nedsætte risikoen for at beskadige
værktøjet, må hjul eller børste ikke røre ved
beskyttelsesskærmen, når den er monteret eller
når den er i brug. Det kan forårsage skjult beskadigelse
af udstyret og ledninger kan sprænges fra udstyrshjul
ellerkop.
Stålkopbørster eller stålhjul installeres direkte på den
gevindskårne spindel uden brug af flanger. Brug kun stålbørster
eller -hjul, der er forsynet med et M14 gevindskåret nav.
Dette udstyr kan købes hos din lokale forhandler eller hos et
autoriseret servicecenter.
1. Anbring værktøjet på et bord, beskyttelsesskærm op.
2. Skær manuelt hjulgevindet på spindlen.
3. Tryk spindellåseknappen1 ned og brug en skruenøgle på
stålhjulsnavet eller -børsten til at spænde hjulet.
4. Du fjerner hjulet i omvendt rækkefølge.
BEMÆRK: Du nedsætter risikoen for beskadigelse af
værktøjet ved at anbringe hjulnavet korrekt, før du tænder
for værktøjet.
Før brugen
Montér beskyttelsesskærmen og den rette skive eller hjul.
Brug ikke skiver eller hjul, der er megetslidte.
Sørg for, at den indvendige og udvendige flange er
monteret korrekt. Følg de instruktioner, der findes i Skema
Over Slibetilbehør.
Sørg for, at skiven eller hjulet drejer i retning af pilene på
tilbehøret ogværktøjet.
Brug ikke et beskadiget tilbehør. Før brug af tilbehør
undersøges f.eks. slibehjul for skår og revner, støttepuder
for revner eller slid og stålbørste for løse eller revnede
tråde. Hvis elværktøjet eller tilbehøret tabes, bør det
undersøges for skade, eller der bør monteres ubeskadiget
tilbehør. Efter undersøgelse og montering af tilbehør
placeres du og tilskuere væk fra tilbehørets rotationsplan,
og elværktøjet køres ved maksimal tomgangshastighed i
et minut. Beskadiget tilbehør vil normalt gå i stykker under
dennetestkørsel.
BETJENING
Brugsvejledning
ADVARSEL: Overhold altid sikkerhedsvejledningen og de
gældenderegler.
ADVARSEL: For at reducere risikoen for personskade
skal du slukke for værktøjet og afbryde det fra
strømkilden, inden der foretages justeringer, eller
der fjernes/monteres tilbehør eller ekstraudstyr. Sørg
for, at udløserkontakten er i OFF-position. Utilsigtet start
kan medføre kvæstelser.
ADVARSEL:
Sørg for, at alle materialer, der skal slibes eller skæres,
sidder godtfast.
Fastgør og understøt arbejdsemnet. Brug klemmer
eller en skruestik til at holde og understøtte
arbejdsemnet på et stabilt underlag. Det er vigtigt
at klemme og understøtte arbejdsemnet godt for
at forebygge, at arbejdsemnet bevæger sig, så du
mister kontrollen over det. Det er vigtigt at klemme
og understøtte arbejdsemnet godt for at forebygge,
at arbejdsemnet bevæger sig, så du mister kontrollen
overdet.
Støttepaneler eller andet arbejdsemne af
overdreven størrelse for at minimere risikoen
for hjulfastklemmelse og tilbageslag. Store
arbejdsemner har en tendens til at synke under deres
egenvægt. Arbejdsemnet skal afstøttes på begge
sider af hjulet, både i nærheden af skærelinjen og ved
arbejdsemnetskant.
Bær altid almindelige arbejdshandsker, når du
arbejder med detteværktøj.
Gearet bliver meget varm underbrug.
Benyt kun et let tryk på værktøjet. Anvend ikke sidepres
påskiven.
Montér altid beskyttelsesskærmen og den rette skive
eller hjul. Brug ikke skiver eller hjul, der er meget slidte.
Sørg for, at den indvendige og udvendige fl ange er
monteret korrekt.
Sørg for, at skiven eller hjulet drejer i retning af pilene
på tilbehøret og værktøjet.
Undgå overstyring. Bliver værktøjet varmt, fortsæt med
at køre det uden belastning i flere minutter for at køle
tilbehøret ned. Rør ikke ved slibe- og skæreskiverne,
før de er kølet ned. Skiverne kan blive meget varme
underarbejdet.
Arbejd aldrig med slibekoppen uden en
passendebeskyttelsesskærm.
Brug ikke elværktøjet sammen med
etudskæringsstativ.
Brug aldrig blottere sammen med
sammenhængendeslibeprodukter.
Vær opmærksom på, at hjulet fortsætter med at rotere,
efter at der er slukket for værktøjet.
Korrekt håndposition (Fig. G)
ADVARSEL: For at reducere risikoen for alvorlig
personskade skal du ALTID anvende den rette
håndposition somvist.
ADVARSEL: For at reducere risikoen for alvorlig
personskade skal du ALTID holde godt fast i tilfælde af en
pludseligreaktion.
Korrekt håndposition kræver én hånd på sidehåndtaget3 og
den anden hånd på værktøjets krop som vist på figurG.
13
DANSK
Personlig sikkerhed
1. Ingen børn eller gravide kvinder må opholde sig
i arbejdsområdet, når der foretages slibning eller
stålbørstning af maling, før al rengøring er afsluttet.
2. Alle personer, som kommer ind i arbejdsområder, skal
bære en støvmaske eller en respirator. Filteret skal udskiftes
dagligt, eller når bæreren har svært ved at trække vejret.
BEMÆRK: Du bør udelukkende anvende støvmasker, der er
beregnet til arbejde med blybaseret malingsstøv og dampe.
Almindelige malingsmasker tilbyder ikke denne beskyttelse.
Find den korrekte N.I.O.S.H.-godkendt støvmaske hos
dinforhandler.
3. Der bør IKKE SPISES, DRIKKES eller RYGES i arbejdsområdet
for at undgå at indtage forurenede malingspartikler.
Arbejdere skal vaske sig og rydde op, FØR de spiser, drikker
eller ryger. Der må ikke efterlades føde-, drikke- eller
rygevarer i arbejdsområdet, hvor der kan falde støv på dem.
Miljømæssig sikkerhed
1. Maling skal fjernes på en sådan måde, at mængden af
genereret støv minimeres.
2. Områder, hvor der foregår fjernelse af maling, skal forsegles
med plastiktildækninger på 4 mils tykkelse.
3. Slibning skal foregå på en sådan måde, at sporing af
malingsstøv uden for arbejdsområdet reduceres.
Rengøring og bortskaffelse
1. Alle overflader i arbejdsområdet skal støvsuges og
rengøres grundigt hver dag, mens slibningen foregår.
Støvsugerfilterposer skal hyppigt udskiftes.
2. Plastikklude skal samles sammen og bortskaffes sammen
med alle støvskår eller andre bortskaffelsesrester. De skal
anbringes i forseglede affaldsbeholdere og bortskaffes via
regelmæssige affaldsbortskaffelsesprocedurer.
Under rengøring skal børn og gravide kvinder holdes på
afstand af arbejdsområdet.
3. Al legetøj, vaskbare møbler og redskaber, der bruges af
børn, skal vaskes omhyggeligt, før de bruges igen.
Kantslibning og -skæring
ADVARSEL: Anvend ikke kantslibnings-/skæringshjul
til overfladeslibningsopgaver, fordi disse hjul ikke er
designet til de sidetryk, som opstår med overfladeslibning.
Resultatet kan blive brud på hjulet og personskade.
FORSIGTIG: De hjul, der bruges til kantslibning og
-skæring kan knække eller få tilbageslag, hvis de bøjes
eller vrides, når værktøjet bruges. Ved alle kantslibnings-/
skærearbejder skal den åbne side på beskyttelsesskærmen
være anbragt på afstand af brugeren.
BEMÆRK: Kantslibning-/skæring med en type 27 hjul
skal begrænses til fladskæring og udskæring-mindre
end 13 mm i dybden, når hjulet er nyt. Reducer dybden
af skæringen/udskæringen i takt med nedslidningen
af hjulets radius. Se tilbehørsskemaet or yderligere
oplysninger. Kantslibning/-skæring med en type 41 hjul
kræver brug af en type 1 beskyttelsesskærm.
1. Lad værktøjet nå fuld hastighed, for det rører
arbejdsoverfladen.
2. Anvend minimum tryk på arbejdsoverfladen og lad
værktøjet køre ved høj hastighed. Slibe-/skærehastigheden
er højest, når værktøjet kører med høj hastighed.
3. Anbring dig, så den åbne underside på hjulet vender væk
fra dig.
4. Når du har startet på en skæring, og du har oprettet et
indhak i arbejdsemnet, skal du ikke ændring vinklen på
snittet. Ændring af vinklen vil få hjulet til at bøje og kan
medføre et brud på hjulet. Kantslibehjul er ikke designet til
at modstå de sidetryk, som bøjning kan frembringe.
5. Løft værktøjet fra arbejdsoverfladen, før du slukker for
værktøjet. Lad værktøjet holde helt op med at dreje, før du
lægger det fra dig.
Metalarbejde
Når værktøjet anvendes på metalarbejder, skal du sørge for, at
der er indsat en fejlstrømsafbryder (RCD) for at undgå restricisi
som følge af metalspåner.
Hvis fejlstrømsafbryderen er slukket, skal du få værktøjet efterset
af en autoriseret D
e
WALT-reparatør.
ADVARSEL: Under ekstreme arbejdsforhold kan der
ophobes støv inde i maskinehuset, når der arbejdes med
metal. Dette kan resultere i, at beskyttelsesisoleringen inde
i maskinen bliver reduceret og dermed øger risikoen for
elektrisk stød.
For at undgå ophobningen af metalspåner inde i maskinen
anbefaler vi at rydde ventilationshullerne dagligt. Se
Vedligeholdelse.
Savning i metal
For skæring med bundne slibemidler, brug altid
beskyttelsesskærm type 1.
Ved skærearbejde arbejd med moderat hastighed tilpasset til
det materiale, der skæres. Læg ikke tryk på skæreskiven eller vip
eller drej maskinen.
Nedsæt ikke hastigheden på nedkørende skæreskiver ved at
anvende sidelæns tryk.
Maskinen skal altid arbejde i en opadgående
slibningsbevægelse. Ellers er der fare for, at den bliver skubbet
ukontrolleret ud af snittet.
Ved skæring af profiler og firkantede barrer, er det bedst at starte
på det mindste tværsnit.
Grovslibning
Brug aldrig en skæreskive til grovslibning.
Brug altid sikkerhedsskærmen type 27.

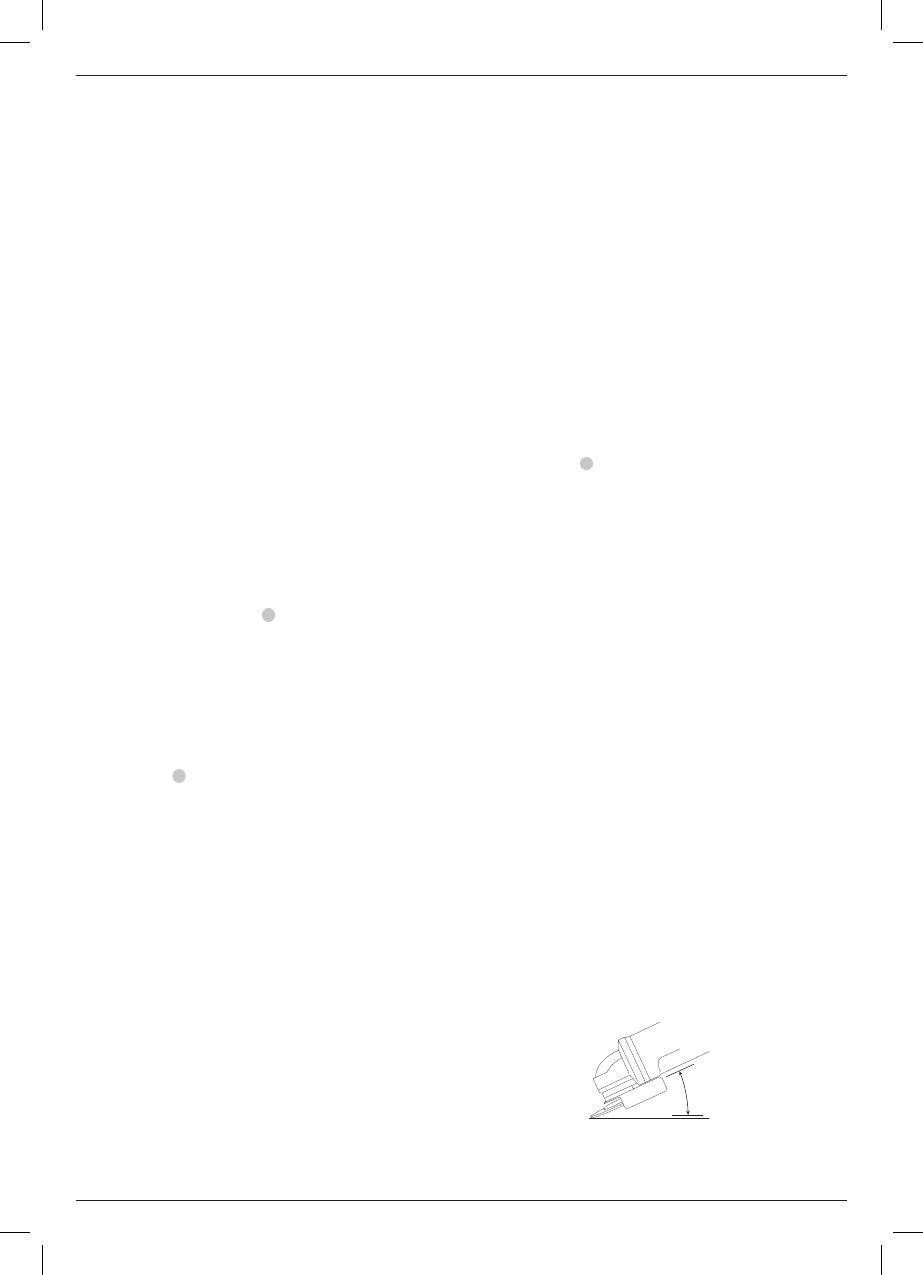

De bedste grovslibningsresultater opnås, når maskinen indstilles
til en vinkel på 30° til 40°. Flyt maskinen frem og tilbage med
et moderat tryk. På denne måde bliver arbejdsemnet ikke for
varmt, bliver ikke misfarvet, og der dannes ingen riller.
16
DANSK

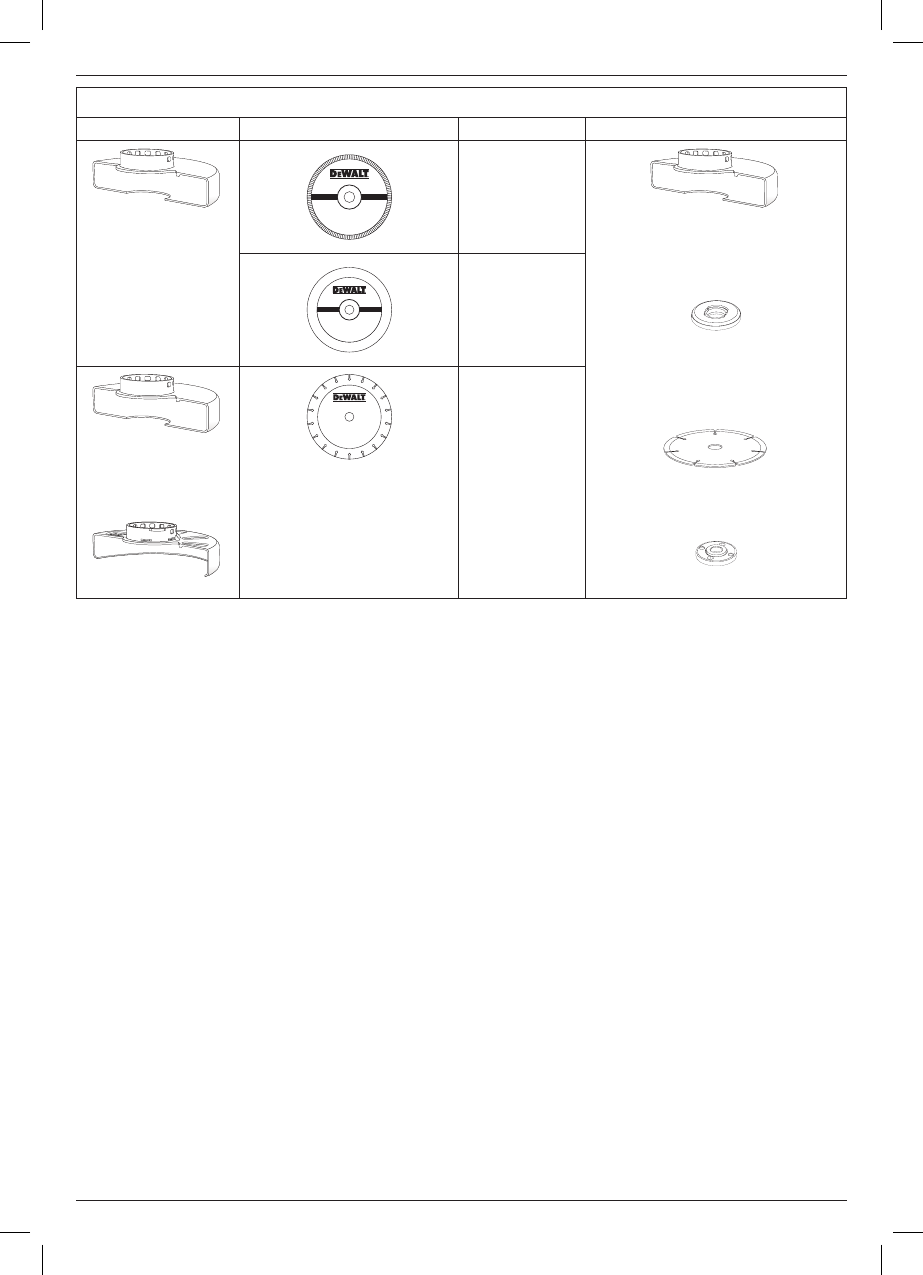

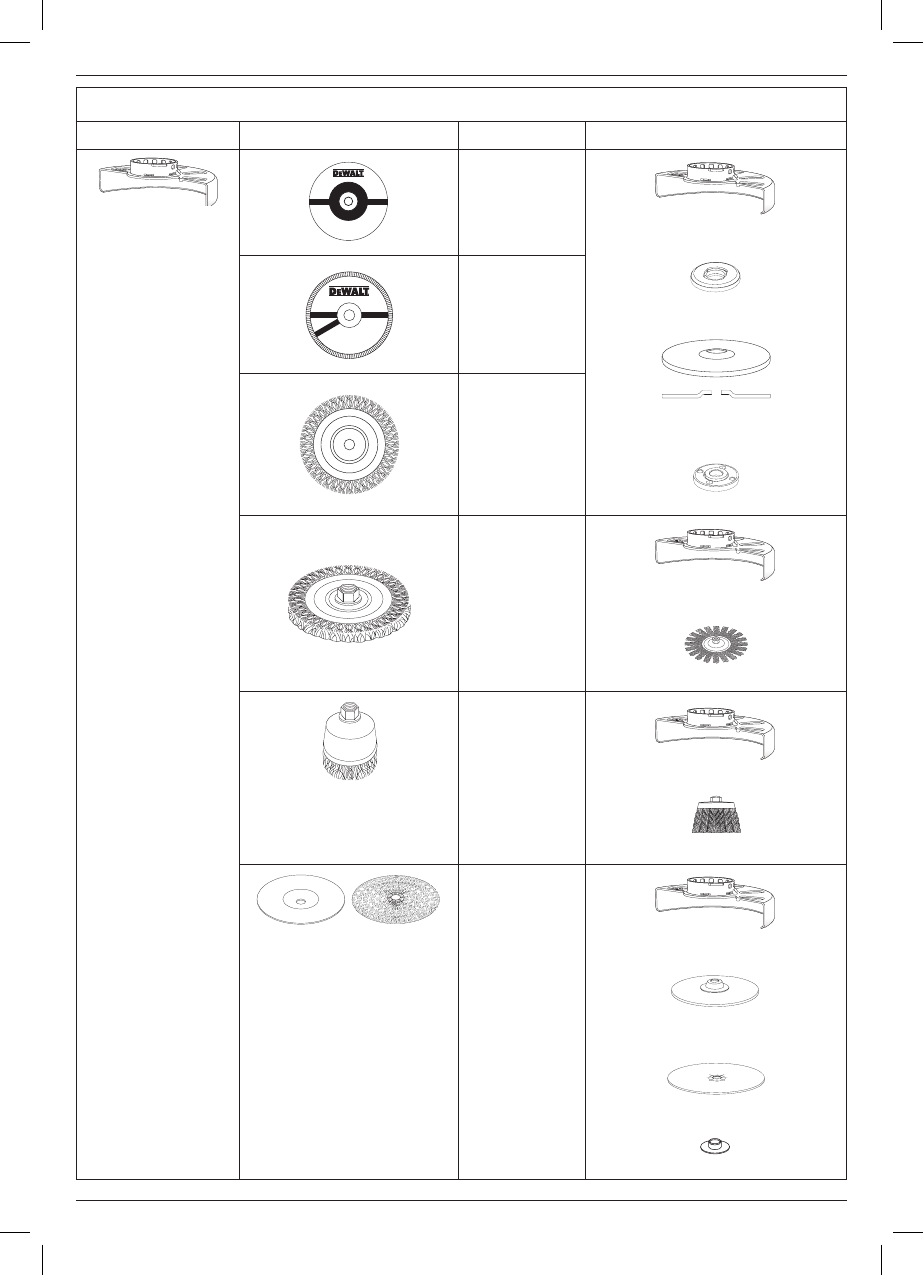

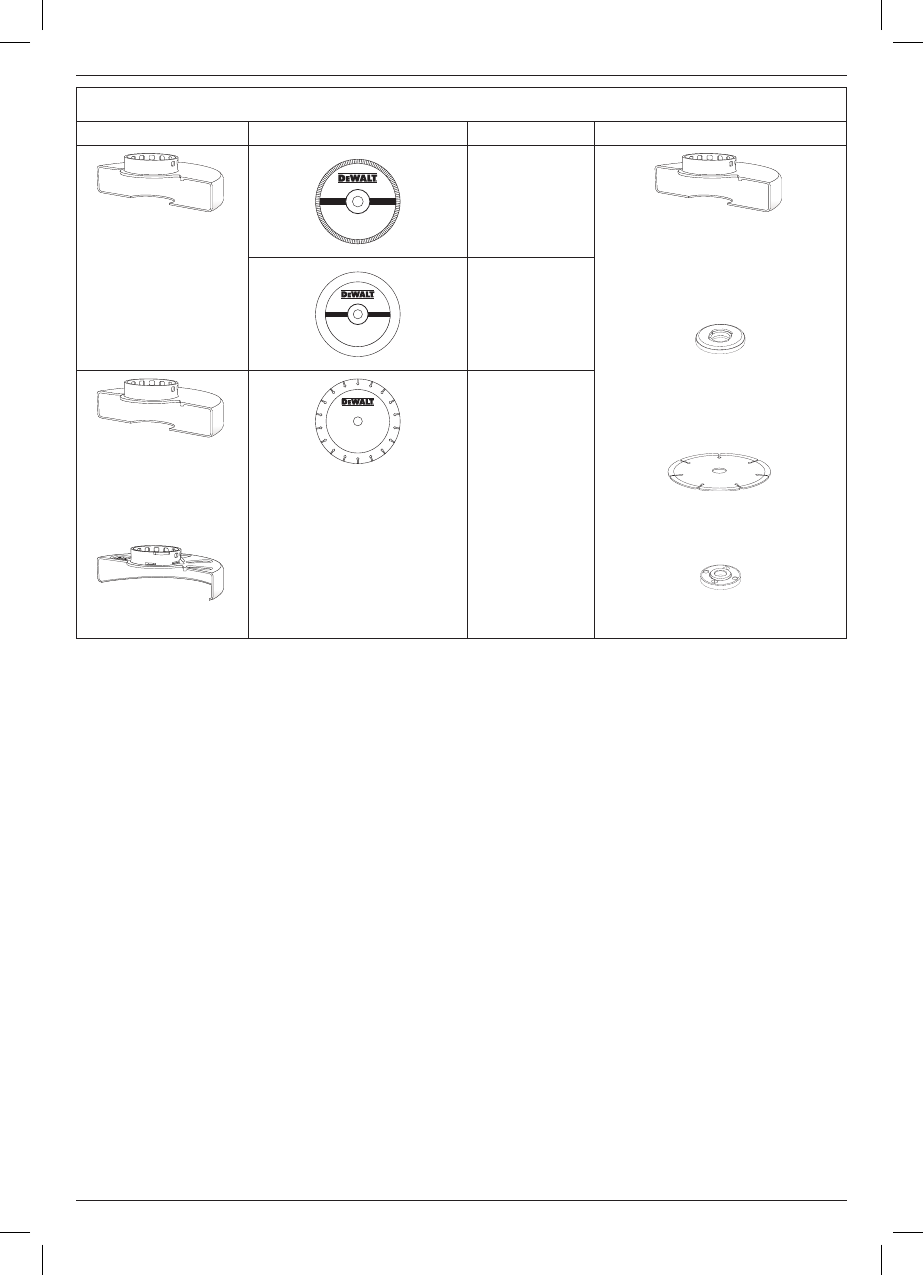

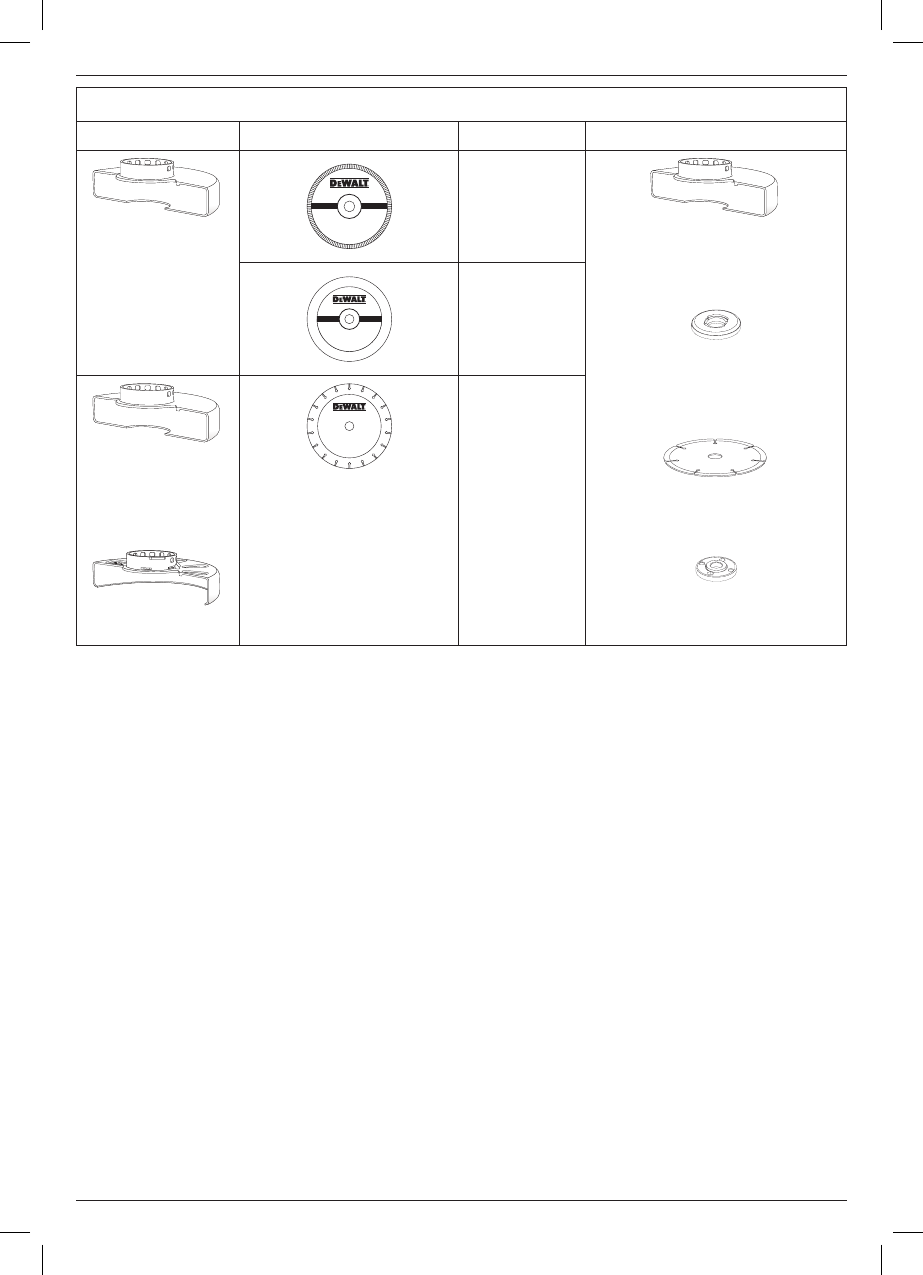

Skema over slibetilbehør
Beskyttelsesskærmtype Tilbehør Beskrivelse Sådan monteres sliber
Type 1
Beskyttelsesskærm
Skive til skæring
i murværk,
sammenhængende
Type 1
Beskyttelsesskærm
Støtteflange
Skærehjul
Gevindskåret klemmemøtrik
Skæreskive
til metal,
sammenhængende
Type 1
Beskyttelsesskærm
ELLER
Type 27
beskyttelsesskærm
Diamantskærehjul
17
DEUTSCH
Eine Schätzung der Vibrationsstärke sollte auch
berücksichtigen, wie oft das Gerät ausgeschaltet
wird oder über welche Zeit es zwar läuft, aber nicht
wirklich in Betrieb ist. Dies kann die Exposition über die
Gesamtbetriebszeit erheblichmindern.
Es sind zusätzliche Sicherheitsmaßnahmen zum Schutze
der Betriebsperson vor den Auswirkungen der Vibration
in Betracht zu ziehen, z.B.: Wartung des Gerätes und
des Zubehörs, Warmhalten der Hände, Organisation
desArbeitsablaufes.
Der in diesem Informationsblatt angegebene
Vibrationsemissionswert wurde gemäß einem standardisierten
Test laut EN60745 gemessen und kann für einen Vergleich
zwischen zwei Geräten verwendet werden. Er kann zu einer
vorläufigen Einschätzung der Exposition verwendetwerden.
WARNUNG: Der angegebene Vibrationsemissionswert
bezieht sich auf die Hauptanwendung des Gerätes.
Wenn das Gerät jedoch für andere Anwendungen, mit
anderem Zubehör oder schlecht gewartet eingesetzt
wird, kann die Vibrationsemission verschieden sein. Dies
kann den Expositionsgrad über die Gesamtbetriebszeit
erheblicherhöhen.
KLEINE WINKELSCHLEIFER
DWE4206, DWE4207, DWE4214, DWE4215, DWE4216, DWE4217,
DWE4227, DWE4235, DWE4237, DWE4238, DWE4246, DWE4257
Herzlichen Glückwunsch!
Sie haben sich für ein Gerät von
DeWALT
entschieden. Langjährige Erfahrung, sorgfältige Produktentwicklung und Innovation
machen
DeWALT
zu einem zuverlässigen Partner für professionelle Anwender vonElektrowerkzeugen.
Technische Daten
DWE4206
QS / LX
DWE4207 DWE4214 DWE4215 DWE4216 DWE4217
Spannung VAC 230/115 230 230 230 230 230
Typ 333333
Leistungsaufnahme W
1010 1010 1200 1200 1200 1200
Leerlauf min-1 11,000 11,000 11,000 11,000 11,000 11,000
Nenndrehzahl min-1 11,000 11,000 11,500 11,500 11,000 11,000
Scheibendurchmesser mm
115 125 115 115 115
125
Scheibendicke (max.) mm
6.0 6.0 6.0 6.0 6.0 6.0
Spindeldurchmesser
M14 M14 M14 M14 M14 M14
Spindellänge mm
18.5 18.5 18.5 18.5 18.5 18.5
Gewicht kg
1.85 1.85 1.85 1.85 1.85 1.85
* Gewicht einschließlich Zusatzgriff und Schutzabdeckung
Lärmwerte und Vibrationswerte (Triax-Vektorsumme) gemäß EN60745-2-3:
LPA (Emissions-Schalldruckpegel) dB(A) 92.0 92.0 92.0 92.0 92.0 92.0
LWA (Schallleistungspegel) dB(A) 103.0 103.0 103.0 103.0 103.0 103.0
K (Unsicherheit für den angegebenen Schallpegel) dB(A) 333333
Oberflächenschleifen
Vibrationskennwert a
h,AG
=
m/s²
8.3 8.3 8.3 8.3 8.3 8.3
Unsicherheitswert
K =
m/s² 1.5 1.5 1.5 1.5 1.5 1.5
Sandschleifen mit
Vibrationskennwert a
h,DS
=
m/s²
3.0 3.0 3.0 3.0 3.0 3.0
Unsicherheitswert
K =
m/s² 1.5 1.5 1.5 1.5 1.5 1.5
VORSICHT: Beim Arbeiten mit der Drahtbürste oder beim Trennschleifen können verschiedene Vibrationsstufen auftreten!
Deutsch (übersetzt von den originalanweisungen)
18
DEUTSCH
Markus Rompel
Technischer Direktor
DeWALT
, Richard-Klinger-Straße 11
D-65510 Idstein, Deutschland
15.07.2016
WARNUNG: Zur Reduzierung der Verletzungsgefahr bitte
die Bedienungsanleitunglesen.
Definitionen: Sicherheitsrichtlinien
Im Folgenden wird die Relevanz der einzelnen Warnhinweise
erklärt. Bitte lesen Sie das Handbuch und achten Sie auf
dieseSymbole.
GEFAHR: Weist auf eine unmittelbar drohende
gefährliche Situation hin, die, sofern nicht vermieden, zu
tödlichen oder schweren Verletzungenführt.
WARNUNG: Weist auf eine möglicherweise gefährliche
Situation hin, die, sofern nicht vermieden, zu tödlichen
oder schweren Verletzungen führenkann.
VORSICHT: Weist auf eine möglicherweise gefährliche
Situation hin, die, sofern nicht vermieden, u. U. zu leichten
oder mittelschweren Verletzungen führenkann.
EG-Konformitätserklärung
Maschinenrichylinie
Kleine winkelschleifer
DWE4206, DWE4207, DWE4214, DWE4215, DWE4216,
DWE4217, DWE4227, DWE4235, DWE4237, DWE4238,
DWE4246, DWE4257
DeWALT
erklärt hiermit, dass diese unter Technische Daten
beschriebenen Produkte die folgenden Vorschriften erfüllen:
2006/42/EG, EN60745-1:2009+A11:209, EN60745-2-
3:2011+A2:2013+A11:2014 +A12:2014+A13:2015.
Diese Produkte erfüllen auch die Anforderungen von
Richtlinie 2014/30/EU und 2011/65/EU. Für weitere
Informationen wenden Sie sich bitte an
DeWALT
unter der
folgenden Adresse oder schauen Sie auf der Rückseite dieser
Betriebsanleitungnach.
Der Unterzeichnete ist verantwortlich für die Zusammenstellung
des technischen Dossiers und gibt diese Erklärung im Namen
von
DeWALT
ab.
DWE4227 DWE4235 DWE4237 DWE4238 DWE4246 DWE4257
Spannung VAC
230
230 230 230 230 230
Typ 333111
Leistungsaufnahme W1200
1400
1400
1400 1200 1500
Leerlauf min-1
11000 11500
11500 9300 2800-10000 2800-10000
Nenndrehzahl min-1
11000 11500
11500 9300 10000 10000
Scheibendurchmesser mm 125 125
125
150 115 125
Scheibendicke (max.) mm
6.0
6.0
6.0 6.0 6.0 6.0
Spindeldurchmesser
M14 M14 M14 M14 M14 M14
Spindellänge mm
18.5
18.5
18.5
18.5 20.1 20.1
Gewicht kg
1.85* 1.85* 1.85*
2.5* 2.5* 2.5*
* Gewicht einschließlich Zusatzgriff und Schutzabdeckung
Lärmwerte und Vibrationswerte (Triax-Vektorsumme) gemäß EN60745-2-3:
LPA (Emissions-Schalldruckpegel) dB(A) 92.0 92.0 92.0 92.0 92.0 92.0
LWA (Schallleistungspegel) dB(A) 103.0 103.0 103.0 103.0 103.0 103.0
K (Unsicherheit für den angegebenen Schallpegel) dB(A) 333333
Oberflächenschleifen
Vibrationskennwert a
h,AG
=
m/s²
8.3 8.3 8.3 8.3 8.3 8.3
Unsicherheitswert
K =
m/s² 1.5 1.5 1.5 1.5 1.5 1.5
Sandschleifen mit
Vibrationskennwert a
h,DS
=
m/s²
3.0 3.0 3.0 3.0 3.0
Unsicherheitswert
K =
m/s² 1.5 1.5 1.5 1.5 1.5
VORSICHT: Beim Arbeiten mit der Drahtbürste oder beim Trennschleifen können verschiedene Vibrationsstufen auftreten!
19
DEUTSCH
HINWEIS: Weist auf ein Verhalten hin, das nichts
mit Verletzungen zu tun hat, aber, wenn es nicht
vermieden wird, zu Sachschäden führenkann.
Weist auf ein Stromschlagrisikohin.
Weist auf eine Brandgefahrhin.
Allgemeine Sicherheitswarnhinweise für
Elektrowerkzeuge
WARNUNG: Lesen Sie alle Sicherheitswarnhinweise
und alle Anweisungen. Das Nichtbeachten von
Warnhinweisen und Anweisungen kann zu elektrischem
Schlag, Brand und/oder schweren Verletzungenführen.
BEWAHREN SIE ALLE WARNHINWEISE UND
ANWEISUNGEN ZUM SPÄTEREN
NACHSCHLAGEN AUF
Der Begriff „Elektrowerkzeug“ in den Warnhinweisen bezieht sich
auf Ihr netzbetriebenes Elektrowerkzeug (mit Kabel) oder auf Ihr
akkubetriebenes (kabelloses)Elektrowerkzeug.
1) Sicherheit im Arbeitsbereich
a ) Halten Sie den Arbeitsbereich sauber und gut
ausgeleuchtet. Unaufgeräumte oder dunkle Bereiche
begünstigenUnfälle.
b ) Betreiben Sie das Elektrowerkzeug nicht in
explosionsgefährdeten Umgebungen, in denen
sich z. B. brennbare Flüssigkeiten, Gase oder Staub
befinden. Elektrowerkzeuge erzeugen Funken, die den
Staub oder die Dämpfe entzündenkönnen.
c ) Halten Sie Kinder und Zuschauer fern, während Sie
ein Elektrogerät betreiben. Ablenkung kann dazu
führen, dass Sie die Kontrolle über das Gerätverlieren.
2) Elektrische Sicherheit
a ) Der Stecker des Elektrogerätes muss in die
Steckdose passen. Ändern Sie niemals den Stecker
in irgendeiner Form. Verwenden Sie keinerlei
Adapterstecker an geerdeten Elektrogeräten.
Unveränderte Stecker und passende Steckdosen mindern
die Gefahr eines elektrischenSchlages.
b ) Vermeiden Sie Körperkontakt mit geerdeten
Flächen, wie Rohre, Radiatoren, Herde und
Kühlgeräte. Es besteht eine erhöhte Gefahr für einen
elektrischen Schlag, wenn Ihr Körper geerdetist.
c ) Setzen Sie Elektrogeräte keinem Regen oder
feuchter Umgebung aus. Wenn Wasser in das
Elektrogerät eindringt, erhöht sich die Gefahr eines
elektrischenSchlages.
d ) Überlasten Sie das Kabel nicht. Verwenden Sie
niemals das Kabel, um das Elektrogerät zu tragen
oder durch Ziehen vom Netz zu trennen. Halten Sie
das Kabel fern von Hitze, Öl, scharfen Kanten oder
beweglichen Teilen. Beschädigte oder verhedderte Kabel
erhöhen die Gefahr eines elektrischenSchlages.
e ) Wenn Sie ein Elektrogerät im Freien betreiben,
verwenden Sie ein für den Außeneinsatz geeignetes
Verlängerungskabel. Die Verwendung von für den
Außeneinsatz geeigneten Kabeln mindert die Gefahr eines
elektrischenSchlages.
f ) Wenn der Betrieb eines Elektrogerätes in feuchter
Umgebung unumgänglich ist, verwenden Sie eine
durch einen Fehlerstromschutzschalter (FI-Schalter
oder Rcd) geschützte Stromversorgung. Der Einsatz
eines Fehlerstromschutzschalters mindert die Gefahr eines
elektrischenSchlages.
3) Sicherheit von Personen
a ) Seien Sie aufmerksam, achten Sie darauf, was
Sie tun, und gehen Sie mit Vernunft an die Arbeit
mit einem Elektrowerkzeug. Benutzen Sie kein
Elektrowerkzeug, wenn Sie müde sind oder
unter dem Einfluss von Drogen, Alkohol oder
Medikamenten stehen. Ein Moment der Unachtsamkeit
beim Betrieb eines Elektrogerätes kann zu schweren
Verletzungenführen.
b ) Tragen Sie persönliche Schutzausrüstung und
immer eine Schutzbrille. Das Tragen persönlicher
Schutzausrüstung, wie Staubmaske, rutschfeste
Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach
Art und Einsatz des Elektrowerkzeuges, verringert das
Risiko vonVerletzungen.
c ) Vermeiden Sie unbeabsichtigtes Starten.
Vergewissern Sie sich, dass der Schalter in der
AUS-Position ist, bevor Sie das Gerät an die
Stromversorgung und/oder an den Akku anschließen
oder wenn Sie das Gerät aufnehmen oder tragen.
Wenn Sie beim Tragen des Elektrowerkzeuges den
Finger am Schalter haben oder das Gerät eingeschaltet
an die Stromversorgung anschließen, kann dies zu
Unfällenführen.
d ) Entfernen Sie alle Einstellschlüssel oder Werkzeuge,
bevor Sie das Elektrogerät einschalten. Werkzeuge
oder Schlüssel, die an rotierenden Teilen des Elektrogerätes
angebracht sind, können zu Verletzungenführen.
e ) Vermeiden Sie eine abnormale Körperhaltung.
Sorgen Sie für einen sicheren Stand und halten
Sie jederzeit das Gleichgewicht. Dadurch können
Sie das Elektrowerkzeug in unerwarteten Situationen
besserkontrollieren.
f ) Tragen Sie geeignete Kleidung. Tragen Sie keine
weite Kleidung und keinen Schmuck. Halten Sie Ihre
Haare, Kleidung und Handschuhe von beweglichen
Teilen fern. Lose sitzende Kleidung, Schmuck oder lange
Haare können sich in den beweglichen Teilenverfangen.
g ) Wenn Geräte für den Anschluss an eine
Staubabsaugung und Staubsammlung vorgesehen
sind, vergewissern Sie sich, dass diese richtig
angeschlossen sind und verwendet werden. Der
Einsatz von Staubsammlern kann staubbedingte
Gefahrenmindern.
20
DEUTSCH
4) Verwendung und Pflege des
Elektrogerätes
a ) Überlasten Sie das Elektrogerät nicht. Verwenden Sie
das für Ihre Arbeit passende Elektrogerät. Das richtige
Gerät wird die Aufgabe besser und sicherer erledigen,
wenn es bestimmungsgemäß verwendetwird.
b ) Benutzen Sie kein Elektrowerkzeug, dessen Schalter
defekt ist. Ein Elektrowerkzeug, das sich nicht mehr
ein- oder ausschalten lässt, ist gefährlich und muss
repariertwerden.
c ) Trennen Sie den Stecker vom Netz und/oder die
Akkus vom Elektrogerät, bevor Sie Einstellungen
am Gerät vornehmen, Zubehör wechseln oder es
aufbewahren. Diese Vorbeugemaßnahmen mindern die
Gefahr, dass das Elektrogerät unbeabsichtigtstartet.
d ) Bewahren Sie nicht verwendete Elektrogeräte für
Kinder unerreichbar auf und lassen Sie nicht zu, dass
Personen ohne Erfahrung mit dem Elektrogerät oder
mit diesen Anweisungen das Elektrogerät bedienen.
Elektrogeräte sind in den Händen nicht geschulter
Personengefährlich.
e ) Warten Sie die Elektrogeräte. Prüfen Sie, ob
bewegliche Teile verzogen oder ausgeschlagen, ob
Teile gebrochen oder in einem Zustand sind, der den
Betrieb des Elektrogerätes beeinträchtigen kann.
Bei Beschädigungen lassen Sie das Elektrogerät
reparieren, bevor Sie es verwenden. Viele Unfälle
entstehen wegen mangelnder Wartung derElektrogeräte.
f ) Halten Sie Schneidwerkzeuge scharf und sauber.
Richtig gewartete Schneidwerkzeuge mit scharfen Klingen
blockieren seltener und sind leichter unter Kontrolle
zuhalten.
g ) Verwenden Sie Elektrogeräte, Zubehör und Einsätze
(Bits) usw. gemäß diesen Anweisungen und unter
Berücksichtigung der Arbeitsbedingungen und
der Aufgabe. Wenn Sie das Elektrogerät für Aufgaben
verwenden, die nicht bestimmungsgemäß sind, kann dies
zu gefährlichen Situationenführen.
5) Service
a ) Lassen Sie Ihr Elektrowerkzeug nur von
qualifiziertem Fachpersonal und nur mit Original-
Ersatzteilen reparieren. Damit wird sichergestellt, dass
die Sicherheit des Gerätes erhaltenbleibt.
ZUSÄTZLICHE SPEZIFISCHE
SICHERHEITSVORSCHRIFTEN
Sicherheitsvorschriften für alle
Betriebsarten
a ) Dieses Elektrowerkzeug ist zu verwenden als
Schleifer, Sandpapierschleifer (außer DWE4238),
Drahtbürste und Trennschleifmaschine. Beachten
Sie alle Sicherheitshinweise, Anweisungen,
Darstellungen und Daten, die Sie mit dem Gerät
erhalten. Wenn Sie die folgenden Anweisungen nicht
beachten, kann es zu elektrischem Schlag, Feuer und/oder
schweren Verletzungen kommen.
b ) Dieses Elektrowerkzeug ist nicht geeignet
zum Polieren und Sandschleifen (DWE4238).
Verwendungen, für die das Elektrowerkzeug
nicht vorgesehen ist, können Gefährdungen und
Verletzungenverursachen.
c ) Verwenden Sie kein Zubehör, das vom Hersteller
nicht speziell für dieses Elektrowerkzeug vorgesehen
und empfohlen wurde. Nur weil Sie das Zubehör an
Ihrem Elektrowerkzeug befestigen können, garantiert das
keine sichereVerwendung.
d ) Die zulässige Drehzahl des Einsatzwerkzeugs
muss mindestens so hoch sein wie die auf dem
Elektrowerkzeug angegebene Höchstdrehzahl.
Zubehör, das sich schneller als zulässig dreht, kann
zerbrechen undumherfliegen.
e ) Außendurchmesser und Dicke des Einsatzwerkzeugs
müssen den Maßangaben Ihres Elektrowerkzeugs
entsprechen. Falsch bemessene Einsatzwerkzeuge
können nicht ausreichend abgeschirmt oder
kontrolliertwerden.
f ) Zubehör mit Gewindemontage muss mit dem
Gewinde der Schleiferspindel übereinstimmen.
Bei Zubehör mit Flanschbefestigung muss
das Aufnahmeloch des Zubehörs mit dem
Flanschdurchmesser übereinstimmen. Zubehör, das
nicht genau auf die Schleifspindel des Elektrowerkzeugs
passt, dreht sich ungleichmäßig, vibriert sehr stark und
kann zum Verlust derKontrolle führen.
g ) Verwenden Sie keine beschädigten
Einsatzwerkzeuge. Kontrollieren Sie vor jeder
Verwendung Einsatzwerkzeuge wie Schleifscheiben
auf Absplitterungen und Risse, Schleifteller auf Risse,
Verschleiß oder starke Abnutzung, Drahtbürsten auf lose
oder gebrochene Drähte. Wenn das Elektrowerkzeug oder
das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es
beschädigt ist, oder verwenden Sie ein unbeschädigtes
Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug
kontrolliert und eingesetzt haben, halten Sie und in der
Nähe befindliche Personen sich außerhalb der Ebene des
rotierenden Einsatzwerkzeugs und lassen Sie das Gerät
eine Minute lang mit Höchstdrehzahl laufen. Beschädigte
Einsatzwerkzeuge brechen meist in dieserTestzeit.
h ) Tragen Sie persönliche Schutzausrüstung. Verwenden
Sie je nach Anwendung Vollgesichtsschutz, Augenschutz
oder Schutzbrille. Soweit angemessen, tragen Sie
Staubmaske, Gehörschutz, Schutzhandschuhe oder
Spezialschürze, die kleine Schleif- und Materialpartikel
von Ihnen fernhält. Die Augen sollen vor herumfliegenden
Fremdkörpern geschützt werden, die bei verschiedenen
Anwendungenentstehen.
Staub- oder Atemschutzmaske müssen den bei der
Anwendung entstehenden Staub filtern. Wenn Sie
lange lautem Lärm ausgesetzt sind, können Sie einen
Hörverlusterleiden.
22
DEUTSCH
c ) Die Schutzhaube muss sicher am Elektrowerkzeug
angebracht und so eingestellt sein, dass ein
Höchstmaß an Sicherheit erreicht wird, d.h. der
kleinstmögliche Teil des Schleifkörpers zeigt offen
zur Bedienperson. Die Schutzvorrichtung soll die
Bedienperson vor Bruchstücken und zufälligem Kontakt
mit dem Schleifkörper sowie vor Funken schützen, durch
die die Kleidungentzündet werden könnte.
d ) Schleifkörper dürfen nur für die empfohlenen
Einsatzmöglichkeiten verwendet werden. Z. B.:
Schleifen Sie nie mit der Seitenfläche einer Trennscheibe.
Trennscheiben sind zum Materialabtrag mit der Kante
der Scheibe bestimmt. Seitliche Krafteinwirkung auf diese
Schleifkörper kann siezerbrechen.
e ) Verwenden Sie immer unbeschädigte Spannflansche
in der richtigen Größe und Form für die von
Ihnen gewählte Schleifscheibe. Geeignete Flansche
stützen die Schleifscheibe und verringern so die
Gefahr eines Schleifscheibenbruchs. Flansche für
Trennscheiben können sich von den Flanschen für andere
Schleifscheibenunterscheiden.
f ) Verwenden Sie keine abgenutzten Schleifscheiben
von größeren Elektrowerkzeugen. Schleifscheiben
für größere Elektrowerkzeuge sind nicht für die höheren
Drehzahlen von kleineren Elektrowerkzeugen ausgelegt
und könnenbrechen.
Zusätzliche Sicherheitswarnhinweise für
Trennschleifarbeiten
a ) Vermeiden Sie ein Blockieren der Trennscheibe oder
zu hohen Anpressdruck. Führen Sie keine übermäßig
tiefen Schnitte aus. Eine Überlastung der Trennscheibe
erhöht deren Beanspruchung und die Anfälligkeit zum
Verkanten oder Blockieren und damit die Möglichkeit eines
Rückschlags oderSchleifkörperbruchs.
b ) Meiden Sie den Bereich vor und hinter der
rotierenden Trennscheibe. Wenn Sie die Trennscheibe
im Werkstück von sich wegbewegen, kann im Falle eines
Rückschlags das Elektrowerkzeug mit der sich drehenden
Scheibe direkt auf Sie zugeschleudertwerden.
c ) Falls die Trennscheibe verklemmt oder Sie die
Arbeit unterbrechen, schalten Sie das Gerät aus und
halten Sie es ruhig, bis die Scheibe zum Stillstand
gekommen ist. Versuchen Sie nie, die noch laufende
Trennscheibe aus dem Schnitt zu ziehen, sonst kann
ein Rückschlag erfolgen. Ermitteln und beheben Sie die
Ursache für dasVerklemmen.
d ) Schalten Sie das Elektrowerkzeug nicht wieder ein,
solange es sich im Werkstück befindet. Lassen Sie
die Trennscheibe erst ihre volle Drehzahl erreichen,
bevor Sie den Schnitt vorsichtig fortsetzen.
Anderenfalls kann die Scheibe verhaken, aus dem
Werkstück springen oder einen Rückschlagverursachen.
e ) Stützen Sie Platten oder große Werkstücke ab,
um das Risiko eines Rückschlags durch eine
eingeklemmte Trennscheibe zu vermindern. Große
Werkstücke können sich unter ihrem eigenen Gewicht
durchbiegen. Das Werkstück muss auf beiden Seiten der
Scheibe abgestützt werden, und zwar sowohl in der Nähe
des Trennschnitts als auch an derKante.
f ) Seien Sie besonders vorsichtig bei
„Taschenschnitten” in bestehende Wände oder
andere nicht einsehbare Bereiche. Die eintauchende
Trennscheibe kann beim Schneiden in Gas- oder
Wasserleitungen, elektrische Leitungen oder andere
Objekte einen Rückschlagverursachen.
Spezifische Sicherheitswarnhinweise für
Sandpapierschleifen
a ) Benutzen Sie keine überdimensionierten
Schleifblätter, sondern befolgen Sie die
Herstellerangaben zur Schleifblattgröße.
Schleifblätter, die über den Schleifteller hinausragen,
können Verletzungen verursachen sowie zum Blockieren,
Zerreißen der Schleifblätter oder zum Rückschlagführen.
Spezifische Sicherheitswarnhinweise für
Drahtbürstarbeiten
a ) Beachten Sie, dass die Drahtbürste auch während
des üblichen Gebrauchs Drahtstücke verliert.
Überlasten Sie die Drähte nicht durch zu hohen
Anpressdruck. Wegfliegende Drahtstücke können sehr
leicht durch dünne Kleidung und/oder die Hautdringen.
b ) Wird eine Schutzhaube empfohlen, verhindern
Sie, dass sich Schutzhaube und Drahtbürste
berühren können. Teller- und Topfbürsten können
durch Anpressdruck und Zentrifugalkräfte ihren
Durchmesservergrößern.
Zusätzliche Sicherheitshinweise für Schleifer
Zubehör mit Gewindemontage muss mit dem Gewinde
der Schleiferspindel übereinstimmen. Bei Zubehör mit
Flanschbefestigung muss das Aufnahmeloch des Zubehörs mit
dem Flanschdurchmesser übereinstimmen. Zubehör, das nicht
genau auf die Schleifspindel des Elektrowerkzeugs passt, dreht
sich ungleichmäßig, vibriert sehr stark und kann zum Verlust
der Kontrolleführen.
Die Schleiffläche der mittleren heruntergedrückten Räder
muss unter der Fläche der Schutzlippe montiert werden. Ein
falsch montiertes Rad, das durch die Fläche der Schutzlippe
hervorsteht, wird nicht angemessengeschützt.
WARNUNG: Wir empfehlen die Verwendung einer
Fehlerstromschutzeinrichtung mi einemt Nennfehlerstrom
von maximal 30mA.
Restrisiken
Trotz Beachtung der geltenden Sicherheitsvorschriften und des
Einsatzes von Schutzvorrichtungen können bestimmte Risiken
nicht vermieden werden. Diese sind:
Beeinträchtigung desGehörs.
Verletzungsgefahr durch umherfliegendeTeilchen.
25
DEUTSCH
2. Entfernen Sie den Lösehebel für die Schutzvorrichtung und
notieren Sie die Federposition. Wählen Sie das Ende des
Hebels, das der gewünschten Einstellmöglichkeit entspricht.
Die One-Touch-Funktion verwendet das schräge Ende
des Hebels9, um in den Ausrichtungsbohrungen15
am Rand der Schutzvorrichtung einzurasten. Die Two-
Touch-Funktion verwendet das rechteckige Ende,
um in den Ausrichtungsbohrungen15 am Rand der
Schutzvorrichtung einzurasten.
3. Bringen Sie den Hebel wieder an, indem Sie das gewünschte
Ende unter der Feder13 einsetzen. Achten Sie darauf, dass
der Hebel richtigen Kontakt mit der Feder hat.
4. Bringen Sie die Schraube mit einem Drehmoment von 2,0-
3,0Nm wieder an. Achten Sie auf die richtige Anbringung,
indem Sie den Lösehebel für die Schutzvorrichtung9
drücken, damit die Feder in ihre Position zurückkehren kann.
Montage der Schutzvorrichtung (Abb.D)
VORSICHT: Achten Sie vor der Montage der
Schutzvorrichtung darauf, dass Schraube, Hebel und Feder
korrekt angebracht sind.
1. Lassen Sie die Spindel zum Bediener zeigen und halten Sie
dann den Lösehebel für die Schutzvorrichtung9 gedrückt.
2. Richten Sie die Ösen13 an der Schutzvorrichtung an den
Schlitzen14 am Getriebegehäuse aus.
3. Drücken Sie die Schutzvorrichtung nach unten, bis die Ösen
der Schutzvorrichtung eingreifen und sich in der Nut an der
Nabe des Getriebegehäuses drehen lassen. Geben Sie den
Lösehebel für die Schutzvorrichtung frei.
4. Positionierung der Schutzvorrichtung:
One-touchTM: Drehen Sie die Schutzvorrichtung im
Uhrzeigersinn in die gewünschte Arbeitsposition. Halten
Sie den Lösehebel für die Schutzvorrichtung9 gedrückt
und drehen Sie die Schutzvorrichtung entgegen dem
Uhrzeigersinn.
Two-touchTM: Halten Sie den Lösehebel der
Schutzvorrichtung9 gedrückt. Drehen Sie die
Schutzvorrichtung im oder entgegen dem Uhrzeigersinn in
die gewünschte Arbeitsposition.
HINWEIS: Der Körper der Schutzvorrichtung sollte zwischen
der Spindel und dem Bediener positioniert werden, damit
der Bediener maximal geschützt ist.
Der Lösehebel für die Schutzvorrichtung sollte in
einer der Ausrichtungsbohrungen15 am Rand der
Schutzvorrichtung einrasten. Hierdurch wird die
Schutzvorrichtung sicher befestigt.
5. Um die Schutzvorrichtung zu entfernen, befolgen Sie die
Schritte 1-3 dieser Anleitung in umgekehrter Reihenfolge.
Flansche und Scheiben
Anbringen von Scheiben ohne Nabe
(Abb. E)
WARNUNG: Wenn der Flansch / die Sicherungsmutter
/ das Rad nicht korrekt montiert werden, kann es zu
schweren Verletzungen (oder Schäden am Werkzeug bzw.
Rad) kommen.
VORSICHT: Es müssen die mitgelieferten gekröpften
Flansche vom Typ27 sowie Schleifscheiben vom
Typ42 und Schneidscheiben vom Typ41 verwendet
werden. Beachten Sie die Zubehörtabelle für weitere
Informationen.
WARNUNG: Es ist eine geschlossene, zweiseitige
Schneidscheibenschutzvorrichtung erforderlich, wenn
Schneidscheiben benutzt werden.
WARNUNG: Bei Verwendung eines beschädigten
Flansches oder einer defekten Schutzvorrichtung
oder wenn nicht der richtige Flansch bzw. die richtige
Schutzvorrichtung verwendet wird, kann es zu
Verletzungen durch Scheibenbruch und Kontakt mit der
Scheibe kommen. Beachten Sie die Zubehörtabelle für
weitere Informationen.
1. Legen Sie das Gerät auf einen Tisch mit der
Schutzabdeckung nach oben.
2. Bringen Sie den Aufnahmeflansch ohne Gewinde4 an der
Spindel2 an, wobei die angehobene Mitte (Führung) der
Scheibe gegenüber liegt.
3. Legen Sie die Scheibe auf den Aufnahmeflansch, wobei
die Scheibe auf der angehobenen Mitte (Führung) des
Aufnahmeflansches zentriert wird.
4. Drücken Sie den Spindelarretierungsknopf drehen Sie die
Spannmutter5 so auf die Spindel, dass die Sechskant-
Vertiefungen von der Scheibe weg zeigen und die Laschen
in die beiden Schlitze in der Spindel eingreifen.
5. Ziehen Sie die Gewindespannmutter 5 fest, während der
Spindelarretierungsknopf gedrückt wird:
a. Ziehen Sie die Standard-Gewindespannmutter mit einem
Schraubenschlüssel 20 fest.
b. Ziehen Sie Spannmuttern zur schlüssellosen Befestigung
von Hand an. (Verwenden Sie Spannmuttern
zur schlüssellosen Befestigung nur, wenn sie in
einwandfreiem Zustand sind.) Informationen zur
Spannmutter siehe Verpackungsinhalt.
6. Um die Scheibe zu entfernen, drücken Sie den
Spindelarretierungsknopf und lösen die Spannmutter.
Anbringen von Schleifpoliertellern (Abb. F)
HINWEIS: Die Verwendung einer Schutzvorrichtung mit
Schleifscheiben, die Polierteller verwenden, häufig als
Faserharzscheiben bezeichnet, ist nicht erforderlich. Da für diese
Zubehörteile keine Schutzvorrichtung erforderlich ist, passt die
verwendete Schutzvorrichtung eventuell nicht richtig.
WARNUNG: Wenn der Flansch / die Sicherungsmutter
/ das Rad nicht korrekt montiert werden, kann es zu
schweren Verletzungen (oder Schäden am Werkzeug bzw.
Rad) kommen.
WARNUNG: Nachdem die Schleifarbeiten beendet sind,
muss die geeignete Schutzvorrichtung für Schleifscheiben-,
Schneidscheiben-, Lamellenschleifscheiben-,
Drahtbürsten- oder Drahtrundbürstenanwendungen
wieder angebracht werden.
1. Legen Sie den Polierteller17 auf die Spindel oder
schrauben ihn angemessen auf ihr fest.
26
DEUTSCH
2. Legen Sie die Schleifscheibe18 auf den Polierteller17.
3. Schrauben Sie bei gedrücktem Spindelarretierungsknopf1
die Gewindespannmutter19 auf die Spindel, wobei die
erhobene Mitte der Gewindespannmutter in die Mitte der
Schleifscheibe und des Poliertellers geführt wird.
4. Ziehen Sie die Gewindespannmutter mit der Hand fest.
Dann drücken Sie den Spindelarretierungsknopf, während
die Schleifscheibe gedreht wird, bis die Schleifscheibe und
die Gewindespannmutter eng aneinander liegen.
5. Um die Scheibe zu entfernen, ergreifen und drehen Sie
den Polierteller und den Schleifteller, wobei Sie den
Spindelarretierungsknopf drücken.
Ein- und Ausbauen von Scheiben mit Nabe
(Abb. G)
Scheiben mit Nabe werden direkt an der Spindel mit Gewinde
M14 angebracht. Das Gewinde des Zubehörs muss mit dem
Gewinde der Spindel übereinstimmen.
1. Entfernen Sie den Aufnahmeflansch, indem Sie ihn vom
Werkzeug wegziehen.
2. Schrauben Sie die Scheibe mit der Hand auf die Spindel2.
3. Drücken Sie den Spindelarretierungsknopf1 nach
unten und ziehen die Nabe der Scheibe mit einem
Schraubenschlüssel fest.
4. Um die Scheibe zu entfernen, verfahren Sie in der
umgekehrten Reihenfolge.
HINWEIS: Wenn die Scheibe nicht richtig sitzt, bevor
das Werkzeug angeschaltet wird, kann es zu einer
Beschädigung des Werkzeugs oder der Scheibe kommen.
Anbringen von Topfdrahtbürsten und
Drahtrundbürsten
(Abb. A)
WARNUNG: Wenn der Flansch / die Sicherungsmutter
/ das Rad nicht korrekt montiert werden, kann es zu
schweren Verletzungen (oder Schäden am Werkzeug bzw.
Rad) kommen.
VORSICHT: Um die Gefahr von Verletzungen zu
verringern, ziehen Sie Handschuhe an, wenn Sie mit
Drahtbürsten und Drahtrundbürsten umgehen. Sie
können scharf werden.
VORSICHT: Um die Beschädigungsgefahr des
Werkzeugs zu verringern, dürfen die Drahtbürste
oder die Drahtrundbürste die Schutzvorrichtung
nicht berühren, wenn sie angebracht sind oder
benutzt werden. Am Zubehör kann ein nicht sichtbarer
Schaden auftreten, durch den Drähte von der Scheibe oder
vom Topf abbrechen können.
Topfdrahtbürsten oder Drahtrundbürsten werden ohne
Anwendung von Flanschen direkt auf die Spindel geschraubt.
Benutzen Sie nur Drahtbürsten oder Drahtrundbürsten mit einer
Nabe mit M14-Gewinde. Dieses Zubehör ist gegen zusätzliche
Kosten bei Ihrem örtlichen Händler oder autorisiertem
Servicecenter erhältlich.
1. Legen Sie das Gerät auf einen Tisch mit der
Schutzabdeckung nach oben.
2. Schrauben Sie die Scheibe mit der Hand auf die Spindel.
3. Drücken Sie den Spindelarretierungsknopf1 und
schrauben Sie die Scheibe mit einem Schraubenschlüssel an
der Nabe der Drahtrundbürste oder der Drahtbürste fest.
4. Führen Sie zum Entfernen der Scheibe die obigen
Anweisungen in umgekehrter Reihenfolge aus.
HINWEIS: Um die Gefahr einer Werkzeugbeschädigung
zu verringern, muss die Scheibennabe richtig sitzen, bevor
das Werkzeug angeschaltet wird.
Vor dem Betrieb
Montieren Sie die Schutzabdeckung und die passende
Scheibe oder Trennscheibe. Verwenden Sie keine
übermäßig abgenutztenScheiben.
Prüfen Sie, dass die Innen- und Außenflansche korrekt
montiert sind. Befolgen Sie die Anweisungen in der
Übersicht Über Schleifzubehör.
Prüfen Sie, dass die Scheibe oder Trennscheibe sich in
Richtung der Pfeile auf dem Zubehör und dem Gerätdreht.
Verwenden Sie keine beschädigten Einsatzwerkzeuge.
Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge
wie Schleifscheiben auf Absplitterungen und Risse,
Schleifteller auf Risse, Verschleiß oder starke Abnutzung,
Drahtbürsten auf lose oder gebrochene Drähte. Wenn das
Elektrowerkzeug oder das Einsatzwerkzeug heruntergefallen
ist, überprüfen Sie, ob es beschädigt ist, oder verwenden
Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das
Einsatzwerkzeug kontrolliert und eingesetzt haben,
positionieren Sie sich und in der Nähe befindliche Personen
außerhalb der Ebene des rotierenden Einsatzwerkzeugs und
lassen Sie das Gerät eine Minute lang mit Höchstdrehzahl
laufen. Beschädigte Einsatzwerkzeuge brechen meist in
dieserTestzeit.
BETRIEB
Betriebsanweisungen
WARNUNG: Beachten Sie immer die
Sicherheitsanweisungen und die geltendenVorschriften.
WARNUNG: Um die Gefahr schwerer Verletzungen
zu mindern, schalten Sie das Gerät aus und trennen
Sie es vom Netz, bevor Sie Einstellungen vornehmen
oder Anbaugeräte oder Zubehör anbringen oder
entfernen. Überprüfen Sie, dass der Auslöseschalter in
der AUS-Stellung ist. Ein unbeabsichtigtes Starten kann zu
Verletzungen führen.
WARNUNG:
Vergewissern Sie sich, dass das gesamte zu schleifende
oder trennende Material fest gesichertist.
Sichern und stützen Sie das Werkstück. Sichern Sie
das Werkstück mit Einspannvorrichtungen oder
einem Schraubstock auf einer stabilen Plattform. Das
Werkstück muss sicher eingespannt und gestützt
werden, damit es sich nicht bewegen kann und
man die Kontrolle darüber behält. Das Bewegen des
Werkstücks oder ein Kontrollverlust stellen eine Gefahr
dar und können zu Verletzungenführen.
28
DEUTSCH
Oberflächenschleifen, Sandpapierschleifen
und Drahtbürsten
VORSICHT: Verwenden Sie immer die richtige
Schutzvorrichtung, die in diesem Handbuch
angegeben wird.
WARNUNG: Metallstaubbildung. Die extensive Nutzung
von Schleifmopptellern bei der Metallbearbeitung kann zu
einer erhöhten Gefahr eines elektrischen Schlages führen.
Um diese Gefahr zu mindern, schalten Sie vor dem Einsatz
einen Fehlerstromschutzschalter (sog. RCD) zwischen und
reinigen Sie die Lüftungsschlitze täglich durch Einblasen
von trockener Druckluft in die Lüftungsschlitze gemäß
denWartungsanweisungen.
Bei Arbeiten an der Oberfläche eines Werkstücks:
1. Lassen Sie das Werkzeug auf volle Drehzahl beschleunigen,
bevor es die Arbeitsfläche berührt.
2. Üben Sie minimalen Druck auf die Arbeitsfläche aus, damit
das Werkzeug mit hoher Geschwindigkeit arbeiten kann. Die
Materialentfernungsgeschwindigkeit ist am größten, wenn
das Werkzeug mit hoher Geschwindigkeit arbeitet.

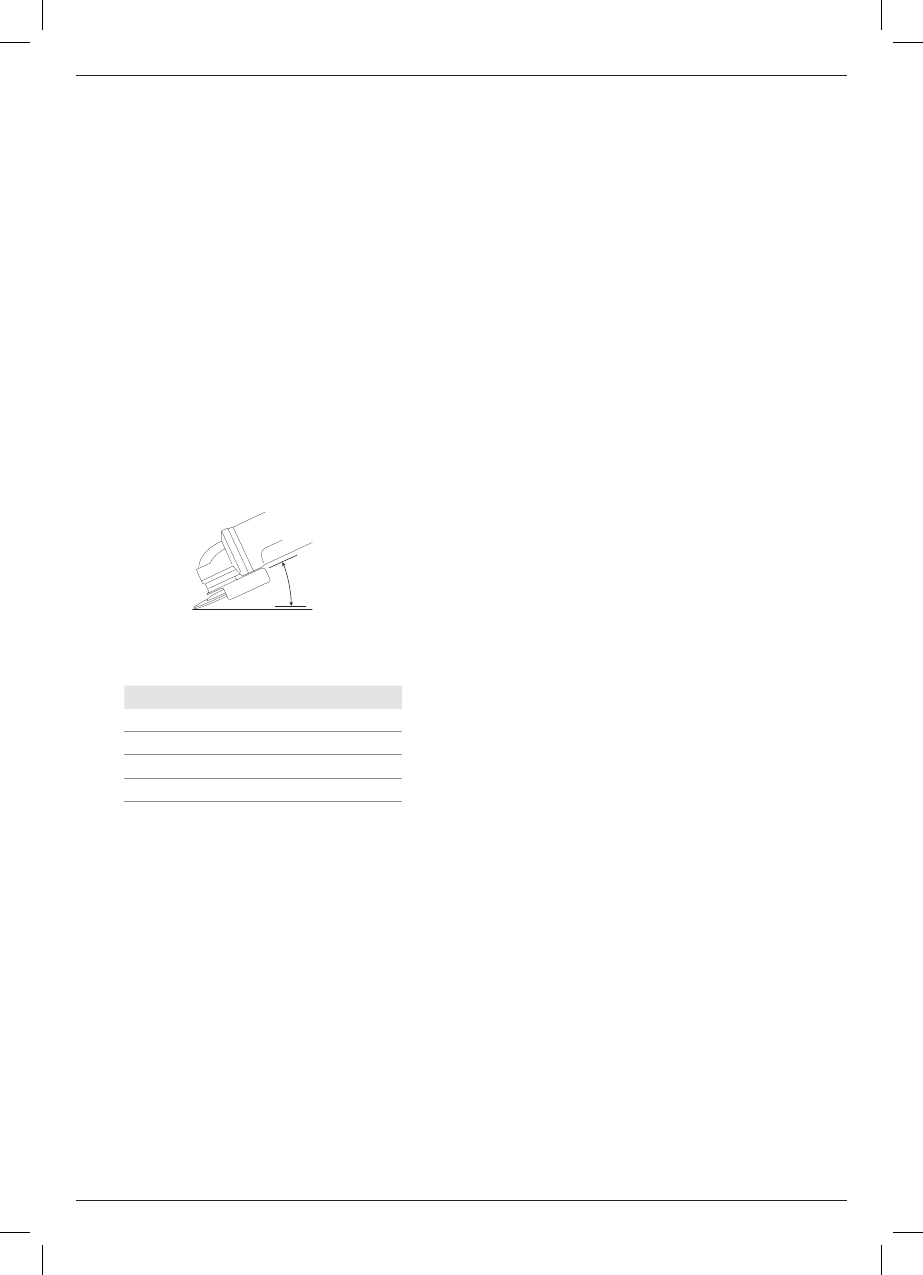

Winkel
3. Halten Sie einen geeigneten Winkel zwischen Werkzeug
und Arbeitsfläche bei. Beachten Sie in Bezug auf bestimmte
Funktionen die Tabelle.
Funktion Winkel
Schleifen 20˚-30˚
Schleifen mit Lamellenschleifscheiben 5˚-10˚
Schleifen mit Polierteller 5˚-15˚
Drahtbürsten 5˚-10˚
4. Halten Sie Kontakt zwischen dem Rand der Scheibe und der
Arbeitsfläche bei.
-Bewegen Sie beim Schleifen, Schleifen mit
Lamellenschleifscheiben oder Drahtbürsten das
Werkzeug kontinuierlich vor und zurück, damit sich
keine Furchen in der Arbeitsfläche bilden können.
-Bewegen Sie beim Schleifen mit einem Polierteller
das Werkzeug ständig geradlinig, um ein Brennen und
Wirbeln der Arbeitsfläche zu vermeiden.
HINWEIS: Wird das Werkzeug auf der Arbeitsfläche abgelegt,
ohne es zu bewegen, wird das Werkstück beschädigt.
5. Heben Sie das Werkzeug von der Oberfläche ab, bevor Sie es
ausschalten. Lassen Sie das Gerät zum Stillstand kommen,
bevor Sie es ablegen.
VORSICHT: Seien Sie besonders vorsichtig, wenn Sie über
einer Kante arbeiten, da mit einer plötzlichen scharfen
Bewegung der Schleifmaschine zu rechnen ist.
Vorsichtsmaßnahmen bei der Bearbeitung
von lackierten Werkstücken
1. Das Schleifen oder Drahtbürsten von Farben auf Bleibasis
wird NICHT EMPFOHLEN, da der entstehende kontaminierte
Staub kaum kontrollierbar ist. Die größte Gefahr einer
Bleivergiftung besteht für Kinder und Schwangere.
2. Da es ohne chemische Analyse nur schwer feststellbar ist, ob
eine Farbe Blei enthält, empfehlen wir beim Abschleifen aller
Farben folgende Vorsichtsmaßnahmen:
Persönliche Sicherheit
1. Kinder und Schwangere dürfen den Arbeitsplatz erst wieder
betreten, wenn das Abschleifen der Farbe oder Drahtbürsten
beendet wurde und der gesamte Arbeitsbereich
gesäubertwurde.
2. Alle Personen, die den Arbeitsplatz betreten, müssen eine
spezielle Maske zum Schutz vor Bleifarbstaub und -dämpfen
tragen. Der Filter muss täglich ausgetauscht werden, oder
sobald der Träger Atemprobleme bemerkt.
HINWEIS: Es sollten nur solche Staubmasken benutzt
werden, die für Arbeiten mit Bleifarbestaub und -dämpfe
geeignet sind. Gewöhnliche Farbmasken bieten diesen
Schutz nicht. Besorgen Sie sich im Baumarkt geeignete
NIOSH-zugelassene Masken.
3. Im Arbeitsbereich sind ESSEN, TRINKEN und RAUCHEN
verboten, um die Aufnahme kontaminierter Farbteilchen zu
vermeiden. Personen müssen sich waschen und säubern,
BEVOR sie essen, trinken oder rauchen. Lebensmittel,
Getränke und Zigaretten etc. dürfen nicht an Stellen im
Arbeitsbereich aufbewahrt werden, wo sich Staub auf ihnen
ablagern könnte.
Umweltsicherheit
1. Farbe muss so entfernt werden, dass dabei möglichst wenig
Staub erzeugt wird.
2. Bereiche, in denen Farbe entfernt wird, müssen mit
Plastikplanen von 4 mils (0,1 mm) Dicke abgetrennt werden.
3. Das Schleifen muss so erfolgen, dass möglichst wenig
Farbstaub außerhalb des Arbeitsbereichs gelangt.
Reinigung und Entsorgung
1. Alle Oberflächen im Arbeitsbereich müssen täglich
abgesaugt und gründlich gesäubert werden, solange
Schleifarbeiten durchgeführt werden. Die Staubsaugerfilter
müssen häufig gewechselt werden.
2. Plastikplanen zum Auffangen von Staub, Spänen und
anderen Rückständen müssen aufgenommen und entsorgt
werden. Die Planen müssen in dichten Abfallbehältern
aufbewahrt und zusammen mit der regelmäßigen
Abfallentsorgung abgeholt werden.
Kinder und Schwangere sind während der
Reinigungsarbeiten aus dem unmittelbaren
Arbeitsbereichfernzuhalten.
3. Alle Spielsachen, waschbare Möbel und andere
Gegenstände, die von Kindern benutzt werden, müssen vor
der Wiederverwendung gründlich gereinigt werden.
29
DEUTSCH
Um das Ansammeln von Metallstaub im Innern der Maschine
zu vermeiden, empfehlen wir, die Lüftungsschlitze täglich zu
reinigen. Siehe unter Wartung.
Sägen von Metall
Bei Trennschleifarbeiten mit gebundenen Schleifmitteln
immer eine Schutzvorrichtung vom Typ 1 verwenden.
Beim Schneiden mit mäßigem Vorschub arbeiten, der an das
zu schneidende Material angepasst ist. Üben Sie keinen Druck
auf die Trennscheibe aus und kippen oder schwingen Sie die
Maschine nicht.
Reduzieren Sie nicht die Geschwindigkeit von auslaufenden
Trennscheiben, indem Sie seitlichen Druck aufwenden.
Die Maschine muss immer in einer gegenlaufenden Bewegung
arbeiten. Ansonsten besteht die Gefahr, dass sie unkontrolliert
aus dem Schnitt gedrückt wird.
Beim Schneiden von Profilen und Vierkantstücken sollte am
besten mit dem kleinsten Querschnitt begonnen werden.
Grobschleifen
Verwenden Sie zum Grobschleifen niemals Trennscheiben.
Verwenden Sie immer die Schutzvorrichtung vom Typ 27.
Beim Grobschleifen werden die besten Ergebnisse erzielt, wenn
die Maschine auf einen Winkel von 30° bis 40° eingestellt ist.
Bewegen Sie die Maschine mit mäßigem Druck hin und her.
Auf diese Weise kann das Werkstück nicht zu heiß werden, es
verfärbt sich nicht und es werden keine Nuten gebildet.
Schneiden von Stein
Die Maschine darf nur zum Trockenschneiden
verwendetwerden.
Zum Schneiden von Stein sollte am besten eine
Diamantschleifscheibe verwendet werden. Betreiben Sie das
Gerät nur mit einer zusätzlichen Staubschutzmaske.
Arbeitshinweise
Vorsicht beim Schneiden von Schlitzen in
tragendenWänden.
Schlitze in tragenden Wänden unterliegen den
länderspezifischen Vorschriften. Diese Regelungen sind unter
allen Umständen einzuhalten. Wenden Sie sich vor Beginn der
Arbeiten an den verantwortlichen Statiker, Architekten oder
denBauleiter.
WARTUNG
Ihr
DeWALT
Elektrowerkzeug wurde für langfristigen Betrieb mit
minimalem Wartungsaufwand konstruiert. Ein kontinuierlicher,
zufriedenstellender Betrieb hängt von der geeigneten Pflege
des Elektrowerkzeugs und seiner regelmäßiger Reinigungab.
WARNUNG: Um die Gefahr schwerer Verletzungen
zu mindern, schalten Sie das Gerät aus und trennen
Sie es vom Netz, bevor Sie Einstellungen vornehmen
oder Anbaugeräte oder Zubehör anbringen oder
entfernen. Überprüfen Sie, dass der Auslöseschalter in
der AUS-Stellung ist. Ein unbeabsichtigtes Starten kann zu
Verletzungen führen.
Kantenschleifen und -schneiden
WARNUNG: Verwenden Sie keine Kantenschleif-/
Schneidscheiben für Flächenschleifanwendungen, weil
diese Scheiben nicht für Seitendrücke geschaffen sind,
die bei Flächenschleifen auftreten. Die Scheibe kann
zerbrechen und schwere Verletzungen erzeugen.
VORSICHT: Scheiben, die zum Kantenschleifen und
-schneiden benutzt werden, können brechen oder
zurückschlagen, wenn sie verbogen oder deformiert
werden, wenn das Werkzeug benutzt wird. Beim
Kantenschleifen und -schneiden muss die offene Seite der
Schutzvorrichtung immer vom Bediener weg zeigen.
HINWEIS: Das Kantenschleifen und -schneiden mit
einer Scheibe vom Typ27 muss auf flache Schnitte und
Kerben begrenzt werden – d.h. weniger als 13mm in der
Tiefe, wenn die Scheibe neu ist. Reduzieren Sie die Tiefe
von Schnitten/Kerben entsprechend der Verringerung
des Scheibenradius, wenn die Scheibe nach und nach
verschleißt. Beachten Sie die Zubehörtabelle für weitere
Informationen. Das Kantenschleifen/-schneiden mit
einer Scheibe vom Typ41 erfordert die Verwendung einer
Schutzvorrichtung vom Typ1.
1. Lassen Sie das Werkzeug auf volle Drehzahl beschleunigen,
bevor es die Arbeitsfläche berührt.
2. Üben Sie minimalen Druck auf die Arbeitsfläche aus, damit
das Werkzeug mit hoher Geschwindigkeit arbeiten kann. Die
Schleif-/Schneidgeschwindigkeit ist am größten, wenn das
Werkzeug mit hoher Geschwindigkeit arbeitet.
3. Stellen Sie sich so, dass die offene Unterseite der Scheibe
von Ihnen weg zeigt.
4. Wenn Sie einmal mit einem Schnitt begonnen haben
und eine Kerbe im Werkstück gebildet worden ist, ändern
Sie nicht den Schnittwinkel. Die Änderung des Winkels
bewirkt, dass sich die Scheibe verbiegt und zerbrechen
kann. Kantenschleifscheiben sind nicht dazu geschaffen,
Seitendrücken zu widerstehen, die durch Verbiegen
entstehen können.
5. Heben Sie das Gerät von der Oberfläche ab, bevor Sie es
ausschalten. Lassen Sie das Gerät zum Stillstand kommen,
bevor Sie es ablegen.
Metallbearbeitung
Wenn Sie die Maschine zur Metallbearbeitung verwenden,
vergewissern Sie sich, dass ein Fehlerstromschutzschalter (sog.
RCD) zwischengeschaltet ist, um Restrisiken wegen Metallstaubs
zu vermeiden.
Wenn die Stromzufuhr durch den Fehlerstromschutzschalter
abgeschaltet wird, bringen Sie die Maschine zu einer
autorisierten
DeWALT
-Kundendienstwerkstatt.
WARNUNG: Unter extremen Bedingungen kann sich bei
Metallarbeiten leitfähiger Staub im Maschinengehäuse
ansammeln. Dadurch kann sich die Schutzisolierung in
der Maschine verschlechtern, mit der potenziellen Gefahr
eines elektrischen Schlages.
30
DEUTSCH
Selbstabschaltened Kohlebürsten
Der Motor schaltet sich automatisch ab und zeigt an, dass die
Kohlebürsten fast abgenutzt sind und die Maschine gewartet
werden muss. Die Kohlebürsten können nicht vom Anwender
gewartet werden. Bringen Sie das Gerät in eine autorisierte
D
e
WALT-Kundendienstwerkstatt.
Schmierung
Ihr Elektrogerät benötigt keine zusätzlicheSchmierung.
Reinigung
WARNUNG: Blasen Sie mit Trockenluft immer dann
Schmutz und Staub aus dem Hauptgehäuse, wenn
sich Schmutz sichtbar in und um die Lüftungsschlitze
ansammelt. Tragen Sie bei diesen Arbeiten zugelassenen
Augenschutz und eine zugelasseneStaubmaske.
WARNUNG: Verwenden Sie niemals Lösungsmittel oder
andere scharfe Chemikalien für die Reinigung der nicht-
metallischen Teile des Gerätes. Diese Chemikalien können
das in diesen Teilen verwendete Material aufweichen.
Verwenden Sie ein nur mit Wasser und einer milden
Seife befeuchtetes Tuch. Achten Sie darauf, dass niemals
Flüssigkeiten in das Gerät eindringen. Tauchen Sie niemals
irgendein Teil des Gerätes in eineFlüssigkeit.
Optionales Zubehör
WARNUNG: Da Zubehör, das nicht von
DeWALT
angeboten wird, nicht mit diesem Produkt geprüft worden
ist, kann die Verwendung von solchem Zubehör an
diesem Gerät gefährlich sein. Um das Verletzungsrisiko
zu mindern, sollte mit diesem Produkt nur von
DeWALT
empfohlenes Zubehör verwendetwerden.
Fragen Sie Ihren Händler nach weiteren Informationen zu
geeignetemZubehör.

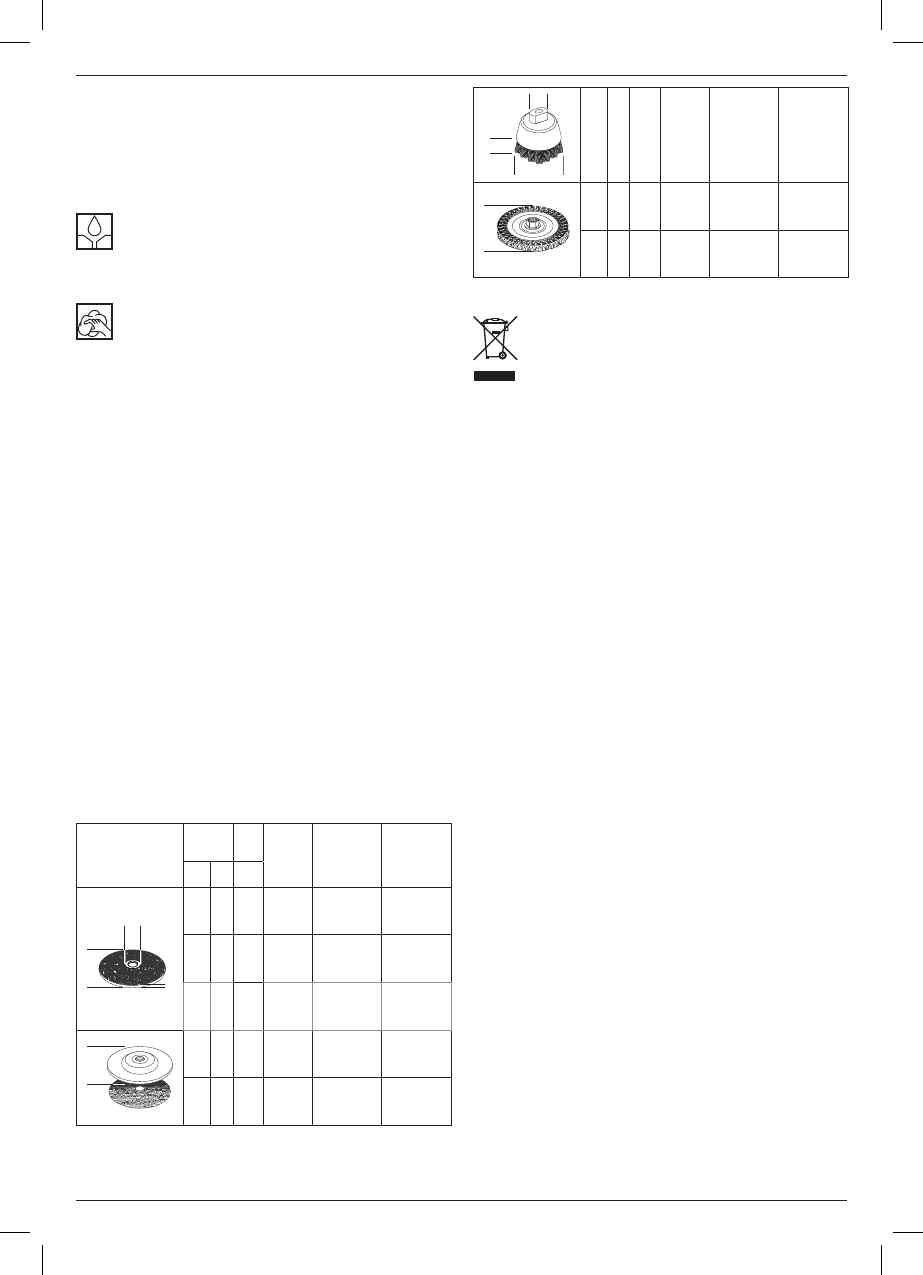

Max.
[mm] [mm] Min. Rotation
[min.–1]
Umfangsgesch–
windigkeit
[m/s]
Länge der
Gewindebohrung
[mm]
D b d
d
D
b
115 6
22,23
11 500 80
125 6
22,23
11 500 80
150 6
22,23
9 300 80
D
115 – – 11 500 80
125 – – 11 500 80
D
d
b75 30 M14 11 500 45 20,0
D
115 12 M14 11 500 80 20,0
125 12 M14 11 500 80 20,0
Umweltschutz
Separate Sammlung. Produkte und Batterien, die mit
diesem Symbol gekennzeichnet sind, dürfen nicht im
normalen Hausmüll entsorgt werden. Produkte und
Batterien enthalten Materialien, die zurückgewonnen
oder recycelt werden können, um den Bedarf an Rohstoffen zu
reduzieren. Bitte recyceln Sie elektrische Produkte und Batterien
gemäß den lokalen Bestimmungen. Weitere Informationen
erhalten Sie unter www.2helpU.com.
31
DEUTSCH
Übersicht über schleifzubehör
Schutztyp Zubehör Beschreibung Schleifscheibe passend
Typ-27-schutz
Schleifscheibe mit
vertiefter mitte
Typ-27-schutz
Aufnahmeflansch
Typ-27-scheibe mit
vertiefter mitte
Gewindespannmutter
Schleifmoppteller
Wire wheels
Drahtscheiben mit
gewindemutter
Typ-27-schutz
Drahtscheibe
Drahttopf mit
gewindemutter
Typ-27-schutz
Drahtbürste
Polierteller/
Sandpapier
Typ-27-schutz
Polierteller aus Gummi
Sandschleifteller
Gewindespannmutter
32
DEUTSCH
Übersicht über schleifzubehör
Schutztyp Zubehör Beschreibung Schleifscheibe passend
Typ-1-schutz
Mauerwerk
schleifscheibe,
gebunden
Typ-1-schutz
Aufnahmeflansch
Trennscheibe
Gewindespannmutter
Metall-
trennscheibe,
gebunden
Typ-1-schutz
ODER
Typ-27-schutz
Diamant-
trennscheibe
33
ENGLISH
English (original instructions)
SMALL ANGLE GRINDERS
DWE4206, DWE4207, DWE4214, DWE4215, DWE4216, DWE4217,
DWE4227, DWE4235, DWE4237, DWE4238, DWE4246, DWE4257
Congratulations!
You have chosen a
DeWALT
tool. Years of experience, thorough product development and innovation make
DeWALT
one of the
most reliable partners for professional power toolusers.
Technical Data
DWE4206
QS / LX
DWE4207 DWE4214 DWE4215 DWE4216 DWE4217
Voltage VAC 230/115 230 230 230 230 230
Type 333333
Power input W
1010 1010 1200 1200 1200 1200
No-load speed min-1 11,000 11,000 11,000 11,000 11,000 11,000
Rated speed min-1 11,000 11,000 11,500 11,500 11,000 11,000
Wheel diameter mm
115 125 115 115 115
125
Wheel thickness (max) mm
6.0 6.0 6.0 6.0 6.0 6.0
Spindle diameter
M14 M14 M14 M14 M14 M14
Spindle length mm
18.5 18.5 18.5 18.5 18.5 18.5
Weight kg
1.85 1.85 1.85 1.85 1.85 1.85
* weight includes side handle and guard
Noise and vibration total values (triax vector sum) according to EN 60745-2-3:
LPA (emission sound pressure level) dB(A) 92.0 92.0 92.0 92.0 92.0 92.0
LWA (sound power level) dB(A) 103.0 103.0 103.0 103.0 103.0 103.0
K (uncertainty for the given sound level) dB(A) 333333
Surface grinding
Vibration emission value a
h,AG
=
m/s²
8.3 8.3 8.3 8.3 8.3 8.3
Uncertainty K = m/s² 1.5 1.5 1.5 1.5 1.5 1.5
Disc sanding
Vibration emission value a
h,DS
=
m/s²
3.0 3.0 3.0 3.0 3.0 3.0
Uncertainty K = m/s² 1.5 1.5 1.5 1.5 1.5 1.5
CAUTION: Working with the wire brush or the abrasive cutting can lead to different vibration levels!
The vibration emission level given in this information sheet has
been measured in accordance with a standardised test given in
EN60745 and may be used to compare one tool with another. It
may be used for a preliminary assessment ofexposure.
WARNING: The declared vibration emission level
represents the main applications of the tool. However if
the tool is used for different applications, with different
accessories or poorly maintained, the vibration emission
may differ. This may significantly increase the exposure
level over the total workingperiod.
An estimation of the level of exposure to vibration should
also take into account the times when the tool is switched
off or when it is running but not actually doing the job.
This may significantly reduce the exposure level over the
total workingperiod.
Identify additional safety measures to protect the operator
from the effects of vibration such as: maintain the tool
and the accessories, keep the hands warm, organisation
of workpatterns.
35
ENGLISH
General Power Tool Safety Warnings
WARNING: Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in electric shock, fire and/or
seriousinjury.
SAVE ALL WARNINGS AND INSTRUCTIONS
FOR FUTURE REFERENCE
The term “power tool” in the warnings refers to your mains-
operated (corded) power tool or battery-operated (cordless)
powertool.
1) Work area safety
a ) Keep work area clean and well lit. Cluttered or dark
areas inviteaccidents.
b ) Do not operate power tools in explosive
atmospheres, such as in the presence of flammable
liquids, gases or dust. Power tools create sparks which
may ignite the dust orfumes.
c ) Keep children and bystanders away while operating
a power tool. Distractions can cause you to losecontrol.
2) Electrical safety
a ) Power tool plugs must match the outlet. Never
modify the plug in any way. Do not use any adapter
plugs with earthed (grounded) power tools.
Unmodified plugs and matching outlets will reduce risk of
electricshock.
b ) Avoid body contact with earthed or grounded
surfaces such as pipes, radiators, ranges and
refrigerators. There is an increased risk of electric shock if
your body is earthed orgrounded.
c ) Do not expose power tools to rain or wet conditions.
Water entering a power tool will increase the risk of
electricshock.
d ) Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool. Keep
cord away from heat, oil, sharp edges or moving
parts. Damaged or entangled cords increase the risk of
electricshock.
e ) When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of a cord
suitable for outdoor use reduces the risk of electricshock.
f ) If operating a power tool in a damp location is
unavoidable, use a residual current device (RCD)
protected supply. Use of an RCD reduces the risk of
electricshock.
3) Personal safety
a ) Stay alert, watch what you are doing and use
common sense when operating a power tool. Do not
use a power tool while you are tired or under the
influence of drugs, alcohol or medication. A moment
of inattention while operating power tools may result in
serious personalinjury.
b ) Use personal protective equipment. Always wear
eye protection. Protective equipment such as dust mask,
non-skid safety shoes, hard hat, or hearing protection used
for appropriate conditions will reduce personalinjuries.
c ) Prevent unintentional starting. Ensure the switch
is in the off position before connecting to power
source and/or battery pack, picking up or carrying
the tool. Carrying power tools with your finger on the
switch or energising power tools that have the switch on
invitesaccidents.
d ) Remove any adjusting key or wrench before turning
the power tool on. A wrench or a key left attached
to a rotating part of the power tool may result in
personalinjury.
e ) Do not overreach. Keep proper footing and balance
at all times. This enables better control of the power tool
in unexpectedsituations.
f ) Dress properly. Do not wear loose clothing or
jewellery. Keep your hair, clothing and gloves away
from moving parts. Loose clothes, jewellery or long hair
can be caught in movingparts.
g ) If devices are provided for the connection of dust
extraction and collection facilities, ensure these are
connected and properly used. Use of dust collection
can reduce dust-relatedhazards.
4) Power tool use and care
a ) Do not force the power tool. Use the correct power
tool for your application. The correct power tool
will do the job better and safer at the rate for which it
wasdesigned.
b ) Do not use the power tool if the switch does not turn
it on and off. Any power tool that cannot be controlled
with the switch is dangerous and must berepaired.
c ) Disconnect the plug from the power source and/or
the battery pack from the power tool before making
any adjustments, changing accessories, or storing
power tools. Such preventive safety measures reduce the
risk of starting the power toolaccidentally.
d ) Store idle power tools out of the reach of children
and do not allow persons unfamiliar with the power
tool or these instructions to operate the power tool.
Power tools are dangerous in the hands of untrainedusers.
e ) Maintain power tools. Check for misalignment or
binding of moving parts, breakage of parts and any
other condition that may affect the power tool’s
operation. If damaged, have the power tool repaired
before use. Many accidents are caused by poorly
maintained powertools.
f ) Keep cutting tools sharp and clean. Properly
maintained cutting tools with sharp cutting edges are less
likely to bind and are easier tocontrol.
g ) Use the power tool, accessories and tool bits etc.,
in accordance with these instructions taking into
account the working conditions and the work to be
performed. Use of the power tool for operations different
from those intended could result in a hazardoussituation.
36
ENGLISH
5) Service
a ) Have your power tool serviced by a qualified repair
person using only identical replacement parts. This
will ensure that the safety of the power tool ismaintained.
ADDITIONAL SPECIFIC SAFETY RULES
Safety Instructions for All Operations
a ) This power tool is intended to function as a grinder,
sander (DWE4238 is excluded), wire brush or cut-
off tool. Read all safety warnings, instructions,
illustrations and specifications provided with this
power tool. Failure to follow all instructions listed below
may result in electric shock, fire and/or seriousinjury.
b ) Operations such as polishing and sanding
(DWE4238) are not recommended to be performed
with this power tool. Operations for which the power
tool was not designed may create a hazard and cause
personalinjury.
c ) Do not use accessories which are not specifically
designed and recommended by the tool
manufacturer. Just because the accessory can
be attached to your power tool, it does not assure
safeoperation.
d ) The rated speed of the accessory must be at least
equal to the maximum speed marked on the power
tool. Accessories running faster than their rated speed can
break and flyapart.
e ) The outside diameter and the thickness of your
accessory must be within the capacity rating of
your power tool. Incorrectly sized accessories can not be
adequately guarded orcontrolled.
f ) Threaded mounting of accessories must match the
grinder spindle thread. For accessories mounted by
flanges, the arbour hole of the accessory must fit the
locating diameter of the flange. Accessories that do
not match the mounting hardware of the power tool will
run out of balance, vibrate excessively and may cause loss
ofcontrol.
g ) Do not use a damaged accessory. Before each use
inspect the accessory such as abrasive wheel for
chips and cracks, backing pad for cracks, tear or
excess wear, wire brush for loose or cracked wires.
If power tool or accessory is dropped, inspect for
damage or install an undamaged accessory. After
inspecting and installing an accessory, position
yourself and bystanders away from the plane of
the rotating accessory and run the power tool at
maximum no-load speed for one minute. Damaged
accessories will normally break apart during this testtime.
h ) Wear personal protective equipment. Depending on
application, use face shield, safety goggles or safety
glasses. As appropriate, wear dust mask, hearing
protectors, gloves and workshop apron capable of
stopping small abrasive or workpiece fragments.
The eye protection must be capable of stopping flying
debris generated by various operations. The dust mask or
respirator must be capable of filtrating particles generated
by your operation. Prolonged exposure to high intensity
noise may cause hearingloss.
i ) Keep bystanders a safe distance away from work
area. Anyone entering the work area must wear
personal protective equipment. Fragments of
workpiece or of a broken accessory may fly away and
cause injury beyond immediate area ofoperation.
j ) Hold the power tool by insulated gripping surfaces
only, when performing an operation where the
cutting accessory may contact hidden wiring or its
own cord. Cutting accessory contacting a "live" wire may
make exposed metal parts of the power tool "live" and
could give the operator an electricalshock.
k ) Position the cord clear of the spinning accessory. If
you lose control, the cord may be cut or snagged and your
hand or arm may be pulled into the spinningaccessory.
l ) Never lay the power tool down until the accessory
has come to a complete stop. The spinning accessory
may grab the surface and pull the power tool out of
yourcontrol.
m ) Do not run the power tool while carrying it at your
side. Accidental contact with the spinning accessory
could snag your clothing, pulling the accessory into
yourbody.
n ) Regularly clean the power tool’s air vents. The
motor’s fan will draw the dust inside the housing and
excessive accumulation of powdered metal may cause
electricalhazards.
o ) Do not operate the power tool near flammable
materials. Sparks could ignite thesematerials.
p ) Do not use accessories that require liquid coolants.
Using water or other liquid coolants may result in
electrocution orshock.
q ) Do not use Type 11 (flaring cup) wheels on this tool.
Using inappropriate accessories can result ininjury.
r ) Always use side handle. Tighten the handle securely.
The side handle should always be used to maintain control
of the tool at alltimes.
FURTHER SAFETY INSTRUCTIONS FOR
ALL OPERATIONS
Causes and Operator Prevention
of Kickback
Kickback is a sudden reaction to a pinched or snagged rotating
wheel, backing pad, brush or any other accessory. Pinching or
snagging causes rapid stalling of the rotating accessory which
in turn causes the uncontrolled power tool to be forced in the
direction opposite of the accessory’s rotation at the point of
thebinding.
For example, if an abrasive wheel is snagged or pinched by the
workpiece, the edge of the wheel that is entering into the pinch
point can dig into the surface of the material causing the wheel
38
ENGLISH
b ) If the use of a guard is recommended for wire
brushing, do not allow any interference of the
wire wheel or brush with the guard. Wire wheel
or brush may expand in diameter due to work and
centrifugalforces.
Additional Safety Rules for Grinders
Threaded mounting of accessories must match the grinder
spindle thread. For accessories mounted by flanges, the arbor
hole of the accessory must fit the locating diameter of the
flange. Accessories that do not match the mounting hardware
of the power tool will run out of balance, vibrate excessively
and may cause loss ofcontrol.
The grinding surface of the centre depressed wheels must
be mounted below the plane of the guard lip. An improperly
mounted wheel that projects through the plane of the guard
lip cannot be adequatelyprotected.
WARNING: We recommend the use of a residual current
device with a residual current rating of 30mA or less.
Residual Risks
In spite of the application of the relevant safety regulations
and the implementation of safety devices, certain residual risks
cannot be avoided. These are:
Impairment ofhearing.
Risk of personal injury due to flyingparticles.
Risk of burns due to accessories becoming hot
duringoperation.
Risk of personal injury due to prolongeduse.
Risk of dust from hazardoussubstances.
Electrical Safety
The electric motor has been designed for one voltage only.
Always check that the power supply corresponds to the voltage
on the rating plate.
Your
DeWALT
tool is double insulated in accordance
with EN60745; therefore no earth wire is required.
If the supply cord is damaged, it must be replaced by a
specially prepared cord available through the
DeWALT
serviceorganisation.
Mains Plug Replacement
(U.K. & Ireland Only)
If a new mains plug needs to be fitted:
Safely dispose of the oldplug.
Connect the brown lead to the live terminal in theplug.
Connect the blue lead to the neutralterminal.
WARNING: No connection is to be made to the
earthterminal.
Follow the fitting instructions supplied with good quality plugs.
Recommended fuse: 13A.
Using an Extension Cable
An extension cord should not be used unless absolutely
necessary. Use an approved extension cable suitable for
the power input of your charger (see Technical Data). The
minimum conductor size is 1.5 mm2; the maximum length
is30m.
When using a cable reel, always unwind the cablecompletely.
Package Contents
The package contains:
1 Angle grinder
1 Guard
1 Side handle
1 Backing flange
1 Threaded clamp nut
1 Keyless clamp nut (DWE4246, DWE4257)
1 Hex key
1 Instruction manual
Check for damage to the tool, parts or accessories which may
have occurred duringtransport.
Take the time to thoroughly read and understand this manual
prior tooperation.
Markings on Tool
The following pictograms are shown on the tool:
Read instruction manual before use.
Wear ear protection.
Wear eye protection.
Date Code Position (Fig. D)
The date code11, which also includes the year of manufacture,
is printed into thehousing.
Example:
2017 XX XX
Year of Manufacture
Description (Fig. A, B)
WARNING: Never modify the power tool or any part of it.
Damage or personal injury couldresult.
1 Spindle lock button
2 Spindle
3 Side handle
4 Backing flange
5 Clamp nut
6 Guard
7 Slider switch
8 Variable speed dial
9 Guard release lever
10 Dust ejection system
39
ENGLISH
Intended Use
Your heavy-duty small angle grinder has been designed for
professional grinding, sanding (DWE4238 is excluded), wire
brushing and cuttingapplications.
DO NOT use grinding wheels other than centre depressed
wheels and flapdiscs.
DO NOT use under wet conditions or in the presence of
flammable liquids orgases.
Your heavy-duty angle grinder is a professional power tool.
DO NOT let children come into contact with the tool.
Supervision is required when inexperienced operators use
thistool.
Young children and the infirm. This appliance is not
intended for use by young children or infirm persons
without supervision.
This product is not intended for use by persons (including
children) suffering from diminished physical, sensory or
mental abilities; lack of experience, knowledge or skills
unless they are supervised by a person responsible for their
safety. Children should never be left alone with thisproduct.
Anti-vibration Side Handle
The anti-vibration side handle offers added comfort by
absorbing the vibrations caused by thetool.
Dust Ejection System (Fig. A)
The dust ejection system10 prevents dust pile-up around
the guard and motor inlet, and minimises the amount of dust
entering the motorhousing.
Soft Start Feature
DWE4206, DWE4207, DWE4216, DWE4217, DWE4227,
DWE4237, DWE4238, DWE4246, DWE4257
The soft start feature allows a slow speed build-up to avoid an
initial jerk when starting. This feature is particularly useful when
working in confinedspaces.
No-Volt
DWE4206, DWE4207, DWE4216, DWE4217, DWE4227,
DWE4237, DWE4238, DWE4246, DWE4257
The No-volt function stops the grinder restarting without the
switch being cycled if there is a break in the powersupply.
Electronic Clutch
DWE4227, DWE4246, DWE4257
The electronic torque limiting clutch reduces the maximum
torque reaction transmitted to the operator in case of jamming
of a disc. This feature also prevents the gearing and electric
motor from stalling. The torque limiting clutch has been factory-
set and cannot be adjusted.
ASSEMBLY AND ADJUSTMENTS
WARNING: To reduce the risk of serious personal
injury, turn tool off and disconnect tool from power
source before making any adjustments or removing/
installing attachments or accessories. Be sure the
trigger switch is in the OFF position. An accidental start-up
can cause injury.
Attaching Side Handle (Fig. B)
WARNING: Before using the tool, check that the handle is
tightenedsecurely.
Screw the side handle3 tightly into one of the holes on either
side of the gear case. The side handle should always be used to
maintain control of the tool at alltimes.
Guards
CAUTION: Guards must be used with all grinding
wheels, cutting wheels, sanding flap discs, wire
brushes, and wire wheels. The tool may be used
without a guard only when sanding with conventional
sanding discs. Refer to Figure A to see guards provided
with the unit. Some applications may require purchasing
the correct guard from your local dealer or authorized
service centre.
NOTE: Edge grinding and cutting can be performed with Type
27 wheels designed and specified for this purpose; 6.35 mm
thick wheels are designed for surface grinding while thinner
Type 27 wheels need to be examined for the manufacturer's
label to see if they can be used for surface grinding or only
edge grinding/cutting. A Type 1 guard must be used for any
wheel where surface grinding is forbidden. Cutting can also be
performed by using a Type41 wheel and a Type 1guard.
NOTE: See the Accessories Chart to select the proper guard /
accessory combination.
Adjusting and Mounting Guard (Fig. C, D)
CAUTION: Turn unit off and unplug the tool before
making any adjustments or removing or installing
attachments or accessories.
CAUTION: BEFORE operating the tool, identify which
guard adjustment option your tool is set to.
Adjustment Options
For guard adjustment, the guard release lever9 engages one of
the alignment holes15 on the guard collar using a ratcheting
feature. Your grinder offers two options for this adjustment.
One-touchTM: In this position the engaging face is slanted
and will ride over to the next alignment hole when guard
is rotated in a clockwise direction (spindle facing user) but
self-locks in the anti-clockwise direction.
Two-touchTM: In this position the engaging face is straight
and squared off. It will NOT ride over to the next alignment
hole unless guard release lever is pressed and held while
simultaneously rotating the guard in either a clockwise or
anti-clockwise direction (spindle facing user).
One-TouchTM Two-TouchTM
40
ENGLISH
Setting Guard Adjustment Options
To adjust the guard release lever9 for desired
adjustmentoption:
1. Remove screw12 using a T20 bit.
2. Remove the guard release lever taking note of the spring
position. Choose the end of the lever for the desired
adjustment option. One-touch will use the slanted end of
the lever9 to engage the alignment holes15 on the guard
collar. Two-touch will use the squaredend to engage the
alignmnet holes15 on the guard collar.
3. Replace the lever, positioning the chosen end under the
spring13. Ensure the lever is in proper contact with
thespring.
4. Replace screw and torque to 2.0-3.0N-m. Ensure proper
installation with spring return function by depressing guard
release lever9.
Mounting Guard (Fig. D)
CAUTION: Prior to mounting guard, ensure the screw,
lever, and spring are fitted correctly before mounting
theguard.
1. With the spindle facing the operator, press and hold the
guard release lever9.
2. Align the lugs13 on the guard with the slots14 on the
gearcase.
3. Push the guard down until the guard lugs engage and
rotate them in the groove on the gear case hub. Release the
guard release lever.
4. To position the guard:
One-touchTM: Rotate the guard clockwise into the desired
working position. Press and hold the guard release lever9
release lever to rotate the guard in the anti-clockwise
direction.
Two-touchTM: Press and hold the guard release lever9.
Rotate the guard clockwise or anti-clockwise into the
desired working position.
NOTE: The guard body should be positioned between the
spindle and the operator to provide maximum operator
protection.
The guard release lever should snap into one of the
alignment holes15 on the guard collar. This ensures that
the guard is secure.
5. To remove the guard, follow steps 1–3 of these instructions
in reverse.
Flanges and Wheels
Mounting Non-Hubbed Wheels (Fig. E)
WARNING: Failure to properly seat the flange/ clamp nut/
wheel could result in serious injury (or damage to the tool
or wheel).
CAUTION: Included flanges must be used with depressed
centre Type 27 and Type 42 grinding wheels and Type41
cutting wheels. See the Accessories Chart for more
information.
WARNING: A closed, two-sided cutting wheel guard is
re quired when using cutting wheels.
WARNING: Use of a damaged flange or guard or fail ure
to use proper flange and guard can re sult in injury due to
wheel breakage and wheel contact. See the Accessories
Chart for more information.
1. Place the tool on a table, guard up.
2. Install the unthreaded backing flange4 on spindle2 with
the raised centre (pilot) facing the wheel.
3. Place wheel16 against the backing flange, centreing the
wheel on the raised centre (pilot) of the backing flange.
4. While depressing the spindle lock button and with the
hex depressions facing away from the wheel, thread the
clampnut5 on spindle so that the lugs engage the two
slots in the spindle.
5. While depressing the spindle lock button, tighten the
clamp nut5:
a. Tighten standard clamp nut using a wrench20.
b. Tighten a keyless clampnut by hand. (Only use a keyless
clampnut if it is in perfect condition.) Refer to Package
Contents to see clampnut details.
6. To remove the wheel, depress the spindle lock button and
loosen the clamp nut.
Mounting Sanding Backing Pads (Fig. F)
NOTE: Use of a guard with sanding discs that use backing pads,
often called fiber resin discs, is not required. Since a guard is
not required for these accessories, the guard may or may not fit
correctly if used.
WARNING: Failure to properly seat the flange/ clamp nut/
wheel could result in serious injury (or damage to the tool
or wheel).
WARNING: Proper guard must be reinstalled for grinding
wheel, cutting wheel, sanding flap disc, wire brush or
wire wheel applications after sanding applications are
complete.
1. Place or appropriately thread backing pad17 on
thespindle.
2. Place the sanding disc18 on the backing pad17.
3. While depressing spindle lock1, thread clamp nut19 on
spindle, piloting the raised hub on the clamp nut into the
centre of san ding disc and backingpad.
4. Tighten the clamp nut by hand. Then depress the spindle
lock button while turning the sanding disc until the sanding
disc and clamp nut are snug.
5. To remove the wheel, grasp and turn the backing pad and
sanding pad while depressing the spindle lock button.
Mounting and Removing Hubbed Wheels
(Fig. A)
Hubbed wheels install directly on the M14 threaded spindle.
Thread of accessory must match thread of spindle.
1. Remove backing flange by pulling away from tool.
2. Thread the wheel on the spindle2 by hand.
3. Depress the spindle lock button1 and use a wrench to
tighten the hub of the wheel.
4. Reverse the above procedure to remove the wheel.
41
ENGLISH
NOTICE: Failure to properly seat the wheel before turning
the tool on may result in damage to the tool or the wheel.
Mounting Wire Cup Brushes and
Wire Wheels (Fig. A)
WARNING: Failure to properly seat the flange/ clamp nut/
wheel could result in serious injury (or damage to the tool
or wheel).
CAUTION: To reduce the risk of personal injury,
wear work gloves when handling wire brushes and
wheels. They can become sharp.
CAUTION: To reduce the risk of damage to the tool,
wheel or brush must not touch guard when mounted
or while in use. Undetectable damage could occur to
the accessory, causing wires to fragment from accessory
wheel or cup.
Wire cup brushes or wire wheels install directly on the threaded
spindle without the use of flanges. Use only wire brushes or
wheels provided with a M14 threaded hub. These accessories
are available at extra cost from your local dealer or authorised
service centre.
1. Place the tool on a table, guard up.
2. Thread the wheel on the spindle by hand.
3. Depress spindle lock button1 and use a wrench on the
hub of the wire wheel or brush to tighten the wheel.
4. To remove the wheel, reverse the above procedure.
NOTICE: To reduce the risk of damage to the tool, properly
seat the wheel hub before turning the tool on.
Prior to Operation
Install the guard and appropriate disc or wheel. Do not use
excessively worn discs orwheels.
Be sure the inner and outer flange are mounted correctly.
Follow the instructions given in the Grinding and Cutting
AccessoryChart.
Make sure the disc or wheel rotates in the direction of the
arrows on the accessory and thetool.
Do not use a damaged accessory. Before each use inspect
the accessory such as abrasive wheels for chips and cracks,
backing pad for cracks, tear or excess wear, wire brush for
loose or cracked wires. If power tool or accessory is dropped,
inspect for damage or install an undamaged accessory. After
inspecting and installing an accessory, position yourself and
bystanders away from the plane of the rotating accessory
and run the power tool at maximum no-load speed for one
minute. Damaged accessories will normally break apart
during this testtime.
OPERATION
Instructions for Use
WARNING: Always observe the safety instructions and
applicableregulations.
WARNING: To reduce the risk of serious personal
injury, turn tool off and disconnect tool from power
source before making any adjustments or removing/
installing attachments or accessories. Be sure the
trigger switch is in the OFF position. An accidental start-up
can cause injury.
WARNING:
Ensure all materials to be ground or cut are secured
inplace.
Secure and support the workpiece. Use clamps or a
vice to hold and support the workpiece to a stable
platform. It is important to clamp and support the
workpiece securely to prevent movement of the
workpiece and loss of control. Movement of the
workpiece or loss of control may create a hazard and
cause personalinjury.
Support panels or any oversized workpiece
to minimize the risk of wheel pinching and
kickback. Large workpieces tend to sag under their
own weight. Supports must be placed under the
workpiece near the line of cut and near the edge of the
workpiece on both sides of thewheel.
Always wear regular working gloves while operating
thistool.
The gear becomes very hot duringuse.
Apply only a gentle pressure to the tool. Do not exert
side pressure on thedisc.
Always install the guard and appropriate disc or
wheel. Do not use excessively worn disc or wheel.
Be sure the inner and outer flange are
mountedcorrectly.
Make sure the disc or wheel rotates in the direction of
the arrows on the accessory and thetool.
Avoid overloading. Should the tool become hot, let it
run a few minutes under no load condition to cool the
accessory. Do not touch accessories before they have
cooled. The discs become very hot duringuse.
Never work with the grinding cup without a suitable
protection guard inplace.
Do not use the power tool with a cut-offstand.
Never use blotters together with bonded
abrasiveproducts.
Be aware, the wheel continues to rotate after the tools
is switchedoff.
Proper Hand Position (Fig. G)
WARNING: To reduce the risk of serious personal injury,
ALWAYS use proper hand position asshown.
WARNING: To reduce the risk of serious personal
injury, ALWAYS hold securely in anticipation of a
suddenreaction.
Proper hand position requires one hand on the side handle3,
with the other hand on the body of the tool, as shown in
FigureG.
44
ENGLISH

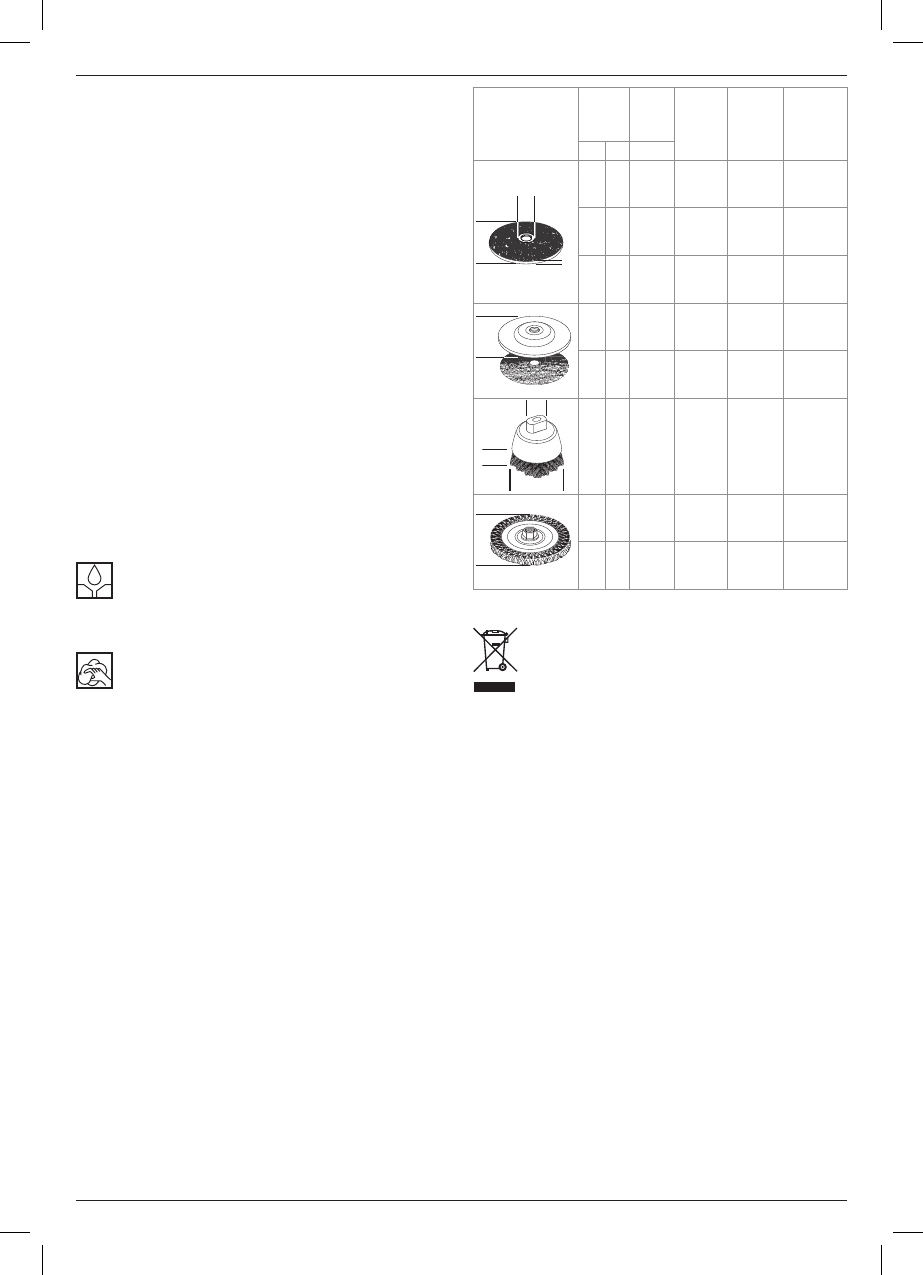

Max.
[mm] [mm] Min.
Rotation
[min.–1]
Periphical
speed
[m/s]
Threaded
hole length
[mm]
D b d
d
D
b
115 622,23 11 500 80
125 622,23 11 500 80
150 622,23 9 300 80
D
115 – – 11 500 80
125 – – 11 500 80
D
d
b75 30 M14 11 500 45 20.0
D
115 12 M14 11 500 80 20.0
125 12 M14 11 500 80 20.0
Protecting the Environment
Separate collection. Products and batteries marked
with this symbol must not be disposed of with normal
household waste.
Products and batteries contain materials that can
be recovered or recycled reducing the demand for raw
materials. Please recycle electrical products and batteries
according to local provisions. Further information is available at
www.2helpU.com.
Working Advice
Exercise caution when cutting slots in structural walls.
Slots in structural walls are subject to the country-specific
regulations. These regulations are to be observed under all
circumstances.Before beginning work, consult the responsible
structural engineer, architect or the construction supervisor.
MAINTENANCE
Your
DeWALT
power tool has been designed to operate
over a long period of time with a minimum of maintenance.
Continuous satisfactory operation depends upon proper tool
care and regularcleaning.
WARNING: To reduce the risk of serious personal
injury, turn tool off and disconnect tool from power
source before making any adjustments or removing/
installing attachments or accessories. Be sure the
trigger switch is in the OFF position. An accidental start-up
can cause injury.
Pop-off Brushes
The motor will be automatically shut off indicating that the
carbon brushes are nearly worn out and that the tool needs
servicing. The carbon brushes are not user-serviceable. Take the
tool to an authorised D
e
WALT repairagent.
Lubrication
Your power tool requires no additionallubrication.
Cleaning
WARNING: Blow dirt and dust out of the main housing
with dry air as often as dirt is seen collecting in and around
the air vents. Wear approved eye protection and approved
dust mask when performing thisprocedure.
WARNING: Never use solvents or other harsh chemicals
for cleaning the non-metallic parts of the tool. These
chemicals may weaken the materials used in these parts.
Use a cloth dampened only with water and mild soap.
Never let any liquid get inside the tool; never immerse any
part of the tool into aliquid.
Optional Accessories
WARNING: Since accessories, other than those offered
by
DeWALT
, have not been tested with this product, use
of such accessories with this tool could be hazardous.
To reduce the risk of injury, only
DeWALT
recommended
accessories should be used with thisproduct.
Consult your dealer for further information on the
appropriateaccessories.
45
ENGLISH
Grinding and Cutting Accessory Chart
Guard Type Accessory Description How to Fit Grinder
Type 27
Guard
Depressed centre
grinding disc
Type 27 guard
Backing flange
Type 27 depressed
centre wheel
Threaded clamp nut
Flap wheel
Wire wheels
Wire wheels with
threaded nut
Type 27 guard
Wire wheel
Wire cup with
threaded nut
Type 27 guard
Wire brush
Backing pad/
sanding sheet
Type 27 guard
Rubber backing pad
Sanding disc
Threaded clamp nut
46
ENGLISH
Grinding and Cutting Accessory Chart (cont.)
Guard Type Accessory Description How to Fit Grinder
Type 1
Guard
Masonry cutting
disc, bonded
Type 1 guard
Backing flange
Cutting wheel
Threaded clamp nut
Metal
cutting disc,
bonded
Type 1
Guard
OR
Type 27
Guard
Diamond cutting
wheels
49
ESPAÑOL
AVISO: Indica una práctica no relacionada con
las lesiones personales que, de no evitarse, puede
ocasionar dañosmateriales.
Indica riesgo de descargaeléctrica.
Indica riesgo deincendio.
Advertencias de seguridad generales para
herramientas eléctricas
ADVERTENCIA: Lea todas las advertencias de
seguridad y todas las instrucciones. El incumplimiento
de las advertencias e instrucciones podría provocar una
descarga eléctrica, un incendio y/o lesionesgraves.
CONSERVE TODAS LAS ADVERTENCIAS
E INSTRUCCIONES PARA FUTURAS
CONSULTAS
El término “herramienta eléctrica” que aparece en las advertencias
se refiere a la herramienta eléctrica que funciona a través de la red
eléctrica (con cable) o a la herramienta eléctrica que funciona con
batería (sin cable).
1) Seguridad en el Área de Trabajo
a ) Mantenga el área de trabajo limpia y bien
iluminada. Las áreas en desorden u oscuras pueden
provocaraccidentes.
b ) No utilice herramientas eléctricas en atmósferas
explosivas, como ambientes donde haya polvo,
gases o líquidos inflamables. Las herramientas
eléctricas originan chispas que pueden inflamar el polvo
o losgases.
c ) Mantenga alejados a los niños y a las personas
que estén cerca mientras utiliza una herramienta
eléctrica. Las distracciones pueden ocasionar que pierda
elcontrol.
2) Seguridad Eléctrica
a ) Los enchufes de las herramientas eléctricas deben
corresponderse con la toma de corriente. No
modifique nunca el enchufe de ninguna forma. No
utilice ningún enchufe adaptador con herramientas
eléctricas conectadas a tierra. Los enchufes no
modificados y las tomas de corriente correspondientes
reducirán el riesgo de descargaeléctrica.
b ) Evite el contacto del cuerpo con superficies
conectadas a tierra como tuberías, radiadores,
cocinas económicas y frigoríficos. Existe un mayor
riesgo de descarga eléctrica si tiene el cuerpo conectado
atierra.
c ) No exponga las herramientas eléctricas a la
lluvia ni a condiciones húmedas. Si entra agua
a una herramienta eléctrica aumentará el riesgo de
descargaeléctrica.
d ) No someta el cable de alimentación a presión
innecesaria. No use nunca el cable para transportar,
tirar de la herramienta eléctrica o desenchufarla.
Mantenga el cable alejado del calor, aceite, bordes
afilados y piezas en movimiento. Los cables dañados o
enredados aumentan el riesgo de descargaeléctrica.
e ) Cuando esté utilizando una herramienta eléctrica al
aire libre, use un cable alargador adecuado para uso
en exteriores. La utilización de un cable adecuado para
el uso en exteriores reduce el riesgo de descargaeléctrica.
f ) Si no puede evitar utilizar una herramienta eléctrica
en un lugar húmedo, use un suministro protegido
con un dispositivo de corriente residual. El uso de
un dispositivo de corriente residual reduce el riesgo de
descargaeléctrica.
3) Seguridad Personal
a ) Manténgase alerta, esté atento a lo que hace y use
el sentido común cuando utilice una herramienta
eléctrica. No maneje una herramienta eléctrica
cuando esté cansado o bajo los efectos de drogas,
medicamentos o alcohol. Un momento de falta de
atención cuando se manejan las herramientas eléctricas
puede ocasionar lesiones personalesgraves.
b ) Use un equipo protector personal. Utilice siempre
protección ocular. El uso del equipo protector como
mascarillas antipolvo, calzado antideslizante, casco o
protección auditiva para condiciones apropiadas reducirá
las lesionespersonales.
c ) Evite la puesta en funcionamiento involuntaria.
Asegúrese de que el interruptor esté en posición
de apagado antes de conectar con la fuente
de alimentación y/o la batería, de levantar
o transportar la herramienta. El transportar
herramientas eléctricas con el dedo puesto en el
interruptor o herramientas eléctricas activadoras
que tengan el interruptor encendido puede
provocaraccidentes.
d ) Saque toda llave de ajuste o llave inglesa antes
de encender la herramienta eléctrica. Una llave
inglesa u otra llave que se deje puesta en una pieza en
movimiento de la herramienta eléctrica pueden ocasionar
lesionespersonales.
e ) No intente extender las manos demasiado.
Mantenga un apoyo firme sobre el suelo y
conserve el equilibrio en todo momento. Esto
permite un mejor control de la herramienta eléctrica en
situacionesinesperadas.
f ) Vístase debidamente. No se ponga ropa suelta
o joyas. Mantenga el pelo, la ropa y los guantes
alejados de las piezas móviles. La ropa suelta, las joyas
y el pelo largo pueden quedar atrapados en las piezas
enmovimiento.
g ) Si se suministran dispositivos para la conexión
del equipo de extracción y recogida de polvo,
asegúrese de que estén conectados y de que se usen
adecuadamente. El uso de equipo de recogida de polvo
puede reducir los riesgos relacionados con elpolvo.
50
ESPAÑOL
4) Uso y cuidado de las herramientas
Eléctricas
a ) No fuerce la herramienta eléctrica. Use la
herramienta eléctrica correcta para su trabajo.
La herramienta eléctrica correcta funcionará mejor y
con mayor seguridad si se utiliza de acuerdo con sus
característicastécnicas.
b ) No utilice la herramienta eléctrica si no puede
encenderse y apagarse con el interruptor. Toda
herramienta eléctrica que no pueda controlarse con el
interruptor es peligrosa y debe serreparada.
c ) Desconecte el enchufe de la fuente de alimentación
y/o la batería de la herramienta eléctrica antes de
realizar ajustes, cambiar accesorios o guardar las
herramientas eléctricas. Dichas medidas de seguridad
preventivas reducen el riesgo de poner en marcha la
herramienta eléctricaaccidentalmente.
d ) Guarde las herramientas eléctricas que no esté
utilizando fuera del alcance de los niños y no
permita que utilicen la herramienta eléctrica las
personas que no estén familiarizadas con ella o con
estas instrucciones. Las herramientas eléctricas son
peligrosas en manos de personas nocapacitadas.
e ) Ocúpese del mantenimiento de las herramientas
eléctricas. Compruebe si hay desalineación o
bloqueo de las piezas en movimiento, rotura de
piezas y otras condiciones que puedan afectar el
funcionamiento de la herramienta eléctrica. Si la
herramienta eléctrica está dañada, llévela para
que sea reparada antes de utilizarla. Se ocasionan
muchos accidentes por el mal mantenimiento de las
herramientaseléctricas.
f ) Mantenga las herramientas para cortar afiladas y
limpias. Hay menos probabilidad de que las herramientas
para cortar con bordes afilados se bloqueen y son más
fáciles decontrolar.
g ) Use la herramienta eléctrica, los accesorios y las
brocas de la herramienta etc., conforme a estas
instrucciones teniendo en cuenta las condiciones de
trabajo y el trabajo que vaya a realizarse. El uso de la
herramienta eléctrica para operaciones que no sean las
previstas puede ocasionar una situaciónpeligrosa.
5) Servicio
a ) Lleve su herramienta eléctrica para que sea
reparada por una persona cualificada para realizar
las reparaciones que use sólo piezas de recambio
idénticas. Así se asegurará que se mantenga la seguridad
de la herramientaeléctrica.
NORMAS DE SEGURIDAD ESPECÍFICAS
ADICIONALES
Instrucciones de seguridad para todas las
operaciones
a ) Esta herramienta eléctrica ha sido diseñada para
funcionar como amoladora, lijadora (excluida la
DWE4238), cepilladora de alambre o herramienta
de corte. Lea todas las advertencias de seguridad,
instrucciones, ilustraciones y especificaciones
suministradas con esta herramienta eléctrica. El
incumplimiento de las instrucciones que se indican a
continuación puede causar descargas eléctricas, incendios
y/o lesiones graves.
b ) Se recomienda no utilizar esta herramienta eléctrica
para operaciones de pulido y lijado (DWE4238).
El uso en operaciones para las cuales la herramienta
no ha sido diseñada puede ocasionar riesgos y lesiones
personales.
c ) No utilizar accesorios que no estén diseñados y
recomendados específicamente por el fabricante
de la herramienta. El hecho de que el accesorio pueda
acoplarse a la herramienta eléctrica no garantiza un
funcionamiento sinriesgos.
d ) La velocidad prevista del accesorio debe ser como
mínimo igual a la velocidad máxima marcada en la
herramienta eléctrica. Los accesorios que funcionen
más rápido que su velocidad prevista pueden romperse y
salirvolando.
e ) El diámetro externo y el grosor del accesorio deben
estar dentro de la capacidad de su herramienta
eléctrica. Los accesorios de tamaño incorrecto no pueden
protegerse o controlarseadecuadamente.
f ) El montaje a rosca de accesorios debe coincidir con
la rosca del eje de la amoladora. Para los accesorios
instalados por bridas, el orificio del eje del accesorio
debe adaptarse al diámetro de la brida. Los accesorios
que no se corresponden con las piezas de montaje de
la herramienta eléctrica se desequilibrarán, vibrarán
excesivamente y pueden causar pérdida de control.
g ) No utilice un accesorio dañado. Antes de cada uso
inspeccione el accesorio, como por ejemplo la muela
abrasiva, para verificar si tiene muescas o grietas,
el plato portadiscos para verificar si tiene grietas
o roturas o si está muy desgastado, la escobilla de
alambre para comprobar si tiene alambres sueltos
o agrietados. Si se cae la herramienta eléctrica o un
accesorio, inspecciónelos para comprobar si están
dañados o instale un accesorio no dañado. Después
de inspeccionar e instalar un accesorio, colóquense
usted y las personas presentes alejados del plano del
accesorio en movimiento y ponga la herramienta
eléctrica en funcionamiento a la velocidad sin
carga máxima durante un minuto. Los accesorios
51
ESPAÑOL
dañados normalmente se romperán durante este periodo
deprueba.
h ) Póngase un equipo de protección personal.
Dependiendo de la aplicación, use un protector
facial y gafas protectoras. Si corresponde, póngase
una mascarilla antipolvo, protectores para el
oído, guantes y un delantal de trabajo que pueda
detener pequeños fragmentos abrasivos o de la
pieza de trabajo. La protección ocular debe poder
detener las partículas volantes que se producen con varias
operaciones. La mascarilla antipolvo o el respirador deben
poder filtrar las partículas generadas por la operación
que esté realizando. La exposición prolongada al ruido de
intensidad elevada puede causar pérdidaauditiva.
i ) Mantenga a las personas que estén cerca a una
distancia de seguridad del área de trabajo. Todos los
que entren al área de trabajo deben llevar puesto
un equipo de protección personal. Los fragmentos
de una pieza de trabajo o de un accesorio roto pueden
salir volando y ocasionar una lesión mas allá del área
inmediata deoperación.
j ) Aferre la herramienta eléctrica solo por las
superficies de agarre aisladas cuando realice una
operación en la cual el accesorio de corte pudiera
entrar en contacto con cables ocultos o con su propio
cable. El contacto del accesorio de corte con un cable
cargado, puede cargar las partes metálicas expuestas de
la herramienta eléctrica y producir una descarga eléctrica
al operador.
k ) Coloque el cable lejos del accesorio giratorio. Si
pierde el control, el cable puede cortarse o engancharse
y puede arrastrar a la mano o el brazo hacia el
accesoriogiratorio.
l ) No deje nunca a un lado la herramienta eléctrica
hasta que el accesorio se haya parado por completo.
El accesorio giratorio puede agarrarse a la superficie y
hacer que usted pierda el control de laherramienta.
m ) No ponga en funcionamiento la herramienta
eléctrica mientras la transporte a su lado. El contacto
accidental con el accesorio giratorio podría hacer que se
enganche la ropa y que el accesorio toque sucuerpo.
n ) Limpie periódicamente los orificios de ventilación
de la herramienta eléctrica. El ventilador del motor
atraerá el polvo dentro de la caja protectora y la
acumulación excesiva del metal en polvo puede ocasionar
riesgoseléctricos.
o ) No utilice la herramienta eléctrica cerca de
materiales inflamables. Las chispas podrían prender
fuego a estosmateriales.
p ) No utilice accesorios que requieran líquidos
refrigerantes. El utilizar agua u otros refrigerantes
líquidos puede ocasionar electrocución odescarga.
q ) No utilice las ruedas de Tipo 11 (cónicas) con esta
herramienta. El uso de accesorios inadecuados podrá
provocardaños.
r ) Utilice siempre el asa lateral. Apriete el asa con
seguridad. El asa lateral deberá utilizarse siempre para
mantener el control de la herramienta en todomomento.
INSTRUCCIONES DE SEGURIDAD ADICIONALES
PARA TODAS LAS OPERACIONES
Causas y prevención de rebote por parte del
operador
El rebote es una reacción repentina al quedar enganchados o
atrapados una muela, plato portadiscos, cepillo u otro accesorio
en movimiento. Al engancharse o quedar presionado un accesorio
en movimiento, este se detiene rápidamente y a su vez causa que
la herramienta eléctrica no controlada quede forzada en dirección
opuesta a la rotación del accesorio en el punto deltrabado.
Por ejemplo, si una muela abrasiva se engancha o queda
presionada por la pieza de trabajo, el borde de la muela que
entra en el punto de presión puede incrustarse en la superficie del
material ocasionando que la muela se salga o se trabe. La muela
puede saltar hacia el operador o lejos de él, dependiendo de la
dirección del movimiento de la muela en el punto de presión. Las
muelas abrasivas pueden también romperse en estascondiciones.
El rebote es el resultado del mal uso de la herramienta o de
procedimientos o condiciones de operación incorrectos y puede
ser evitado si se toman las precauciones debidas, enumeradas a
continuación:
a ) Sujete firmemente la herramienta eléctrica y sitúe
el cuerpo y el brazo de manera que pueda resistir
la fuerza del rebote. Para un máximo control del
rebote o reacción del par motor durante la puesta
en funcionamiento utilice siempre la empuñadura
auxiliar, si la hubiera. El operador puede controlar la
reacción del par motor o la fuerza del rebote, si se toman
las precaucionesadecuadas.
b ) No ponga nunca la mano cerca del accesorio en
movimiento. El accesorio puede rebotarle en lamano.
c ) No se sitúe en el área hacia donde vaya a moverse
la herramienta eléctrica si ocurre un rebote. El rebote
impulsará a la herramienta en la dirección opuesta al
movimiento de la muela en el momento delenganche.
d ) Tenga especial cuidado cuando trabaje esquinas,
bordes afilados, etc. Evite hacer rebotar o enganchar
el accesorio. Las esquinas, los bordes afilados o los
rebotes tienen tendencia a enganchar el accesorio en
movimiento y ocasionar pérdida de control o tensión
deretroceso.
e ) No acople una hoja de tallado de madera de sierra
de cadena o una hoja de sierra dentada. Dichas hojas
ocasionan frecuentes rebotes y pérdida decontrol.
Advertencias de seguridad específicas para
operaciones de amolado y corte abrasivo
a ) Utilice sólo tipos de muela que estén recomendados
para su herramienta eléctrica y el protector
específico diseñado para la muela seleccionada. Las
52
ESPAÑOL
muelas para las que la herramienta eléctrica no ha sido
diseñada no pueden protegerse adecuadamente y no
sonseguras.
b ) La superficie de amolado de las muelas centrales
bajadas debe montarse debajo del plano del borde
del protector. Una muela montada incorrectamente
que se proyecta fuera del plano del borde del protector no
puede estar correctamente protegida.
c ) El protector debe estar bien sujeto a la herramienta
eléctrica y posicionado para una seguridad máxima,
de manera que la muela quede lo menos expuesta
posible hacia el operador. El protector ayuda a proteger
al operador de fragmentos de muela rotos y del contacto
accidental con la muela y las chispas que podrían
incendiar la ropa.
d ) Las muelas deben utilizarse únicamente para las
aplicaciones recomendadas. Por ejemplo: no amole
con el lado de una muela de corte. Las muelas de corte
abrasivo están previstas para el amolado periférico, y si se
aplican fuerzas laterales a estas muelas pueden provocar
que serompan.
e ) Use siempre bridas de muela no dañadas que
sean del tamaño y forma correctos para la muela
seleccionada. Las bridas de muela apropiadas sirven
de soporte para la muela, reduciendo así la posibilidad
de rotura de la misma. Las bridas de las muelas de
corte pueden ser diferentes de las bridas de las muelas
paraamolado.
f ) No utilice muelas desgastadas de herramientas
eléctricas más grandes. Una muela diseñada para una
herramienta eléctrica más grande no es adecuada para
la mayor velocidad de una herramienta más pequeña y
puedeexplotar.
Advertencias de seguridad adicionales para
operaciones de corte abrasivo
a ) No "atasque" la muela de corte ni aplique excesiva
presión. No intente hacer un corte de profundidad
excesiva. El ejercer demasiada presión sobre la muela
aumenta la carga y la susceptibilidad de giro o bloqueo
de la muela en el corte y la posibilidad de rebote o rotura
de lamuela.
b ) No posicione su cuerpo alineado con respecto a la
muela en movimiento ni detrás de ella. Cuando la
muela, en el punto de operaciones, se aleje de su cuerpo, el
posible rebote puede propulsar la muela en movimiento y
la herramienta eléctrica directamente haciausted.
c ) Cuando la muela esté bloqueada o cuando
interrumpa un corte por cualquier razón, apague la
herramienta eléctrica y sujétela sin moverse hasta
que la muela se pare por completo. No intente nunca
sacar del corte la muela de corte mientras la muela
esté en movimiento, de lo contrario puede ocurrir
un rebote. Investigue y tome medidas correctivas para
eliminar la causa del trabado de lamuela.
d ) No retome la operación de corte en la pieza de
trabajo. Espere hasta que la muela alcance la
velocidad máxima y vuelva a introducirla en el
corte con cuidado. La muela puede bloquearse, saltar
o rebotar si la herramienta eléctrica vuelve a ponerse en
marcha en la pieza detrabajo.
e ) Apoye los paneles o cualquier pieza de trabajo de
tamaño grande para minimizar el riesgo de presión
o rebote de la muela. Las piezas de trabajo grandes
tienden a hundirse por su propio peso. Se deben colocar
soportes bajo la pieza de trabajo cerca de la línea de corte
y cerca del borde de la pieza de trabajo en ambos lados
de lamuela.
f ) Tenga mucho cuidado cuando realice "cortes de
cavidad" en paredes existentes u otras zonas ciegas.
La muela protuberante puede cortar las tuberías de gas o
de agua, la instalación eléctrica o los objetos que puedan
ocasionar unrebote.
Advertencias de seguridad específicas para
operaciones de lijado
a ) No utilice papel de disco de lijado de un tamaño
excesivamente grande. Siga las recomendaciones
del fabricante al seleccionar el papel de lijado. El
papel de lijado grande que sobresalga del disco de lijado
presenta un riesgo de laceración y puede ocasionar el
enganche o rotura del disco o unrebote.
Advertencias de seguridad específicas para
operaciones de cepillado con escobilla de
alambre
a ) Tenga en cuenta que se desprenden cerdas
de alambre de la escobilla incluso durante el
funcionamiento normal. No ejerza demasiada
presión en los alambres aplicando una carga
excesiva a la escobilla. Las cerdas de alambre pueden
penetrar fácilmente la ropa ligera o lapiel.
b ) Si se recomienda el uso de un protector para el
cepillado con escobilla de alambre, no permita
que haya interferencias de la rueda o escobilla
de alambre con el protector. La rueda o escobilla de
alambre puede expandirse en diámetro debido al trabajo
y a las fuerzascentrífugas.
Normas de seguridad adicionales para
amoladoras
La instalación por rosca de accesorios debe coincidir
con la rosca del eje de la amoladora. Para los accesorios
instalados por pestañas, el orificio del eje del accesorio debe
adaptarse al diámetro de la pestaña. Los accesorios que no
se corresponden con las piezas de montaje de la herramienta
eléctrica se desequilibrarán, vibrarán excesivamente y pueden
causar pérdida decontrol.
La superficie de molido de las ruedas centrales bajadas debe
instalarse bajo el plano del borde del protector. Una rueda
54
ESPAÑOL
Empuñadura lateral anti-vibraciones
La empuñadura lateral anti-vibraciones ofrece mayor
comodidad al absorber las vibraciones ocasionadas por
laherramienta.
Sistema de expulsión de polvo (Fig. A)
El sistema de expulsión de polvo10 evita la acumulación de
polvo alrededor del protector y del orificio de admisión del
motor y minimiza la cantidad de polvo que entra en la carcasa
protectora del motor.
Función de arranque suave
DWE4206, DWE4207, DWE4216, DWE4217, DWE4227,
DWE4237, DWE4238, DWE4246, DWE4257
La característica de arranque suave permite que la velocidad
aumente lentamente para evitar una sacudida inicial al poner la
herramienta en marcha. Esta característica es especialmente útil
cuando se trabaja en espacios reducidos.
Tensión nula
DWE4206, DWE4207, DWE4216, DWE4217, DWE4227,
DWE4237, DWE4238, DWE4246, DWE4257
La función tensión nula impide que la amoladora se reinicie
sin iniciar el ciclo con el interruptor en caso de interrupción del
suministro de energía.
Embrague electrónico
DWE4227, DWE4246, DWE4257
El embrague de limitación de par electrónico reduce la reacción
de par máximo transmitida al operador en caso de atasco del
disco. Esta función también evita que se atasquen el engranaje
y el motor eléctrico. El embrague limitador de torsión viene
ajustado de fábrica y no puede ser ajustado posteriormente por
el usuario.
MONTAJE Y AJUSTES
ADVERTENCIA: Para disminuir el riesgo de lesiones
personales graves, apague la herramienta y
desconéctela de la fuente de alimentación antes
de realizar ajuste alguno o de poner o quitar
acoplamientos o accesorios. Compruebe que el
interruptor de puesta en marcha esté en la posición OFF.
La puesta en marcha accidental puede causar lesiones.
Montaje de la empuñadura lateral (Fig. B)
ADVERTENCIA: Antes de utilizar la herramienta,
compruebe que la empuñadura esté bienapretada.
Atornille la empuñadura lateral3 firmemente en uno de
los orificios ubicados a cada lado de la caja de cambio. El asa
lateral deberá utilizarse siempre para mantener el control de la
herramienta en todomomento.
Protector
ATENCIÓN: Los protectores deben usarse con todos
los discos de amolado, discos de corte, discos de
lijado de láminas, escobillas o cepillos de alambre.
La herramienta puede usarse sin protector solo en caso
de lijado con discos de lijado comunes. Consulte la Figura
A para ver los protectores suministrados con la unidad.
Puede que para algunas aplicaciones sea necesario
comprar el protector correcto a su distribuidor local o
centro de servicios autorizado.
NOTA: El amolado y el corte de bordes puede efectuarse con
los discos tipo 27 especialmente diseñados para esta finalidad:
los discos de 6.35 mm de espesor han sido diseñados para el
amolado de superficies; mientras que en el caso de los discos
más finos de tipo 27, hay que controlar la etiqueta del fabricante
para ver si pueden usarse para el amolado de superficies o solo
para el amolado/corte de bordes. Debe usarse un protector
de tipo 1 para todos los discos con los que no está permitido
el amolado de superficie. El corte también puede realizarse
utilizando un disco de tipo 41 y un protector de tipo 1.
NOTA: Consulte la Tabla de accesorios para seleccionar la
combinación correcta de protector/accesorio.
Ajustar y montar el protector (Figs C, D)
PRECAUCIÓN: Apague la unidad y desenchufe la
herramienta antes de hacer cualquier ajuste o de extraer o
colocar complementos o accesorios.
PRECAUCIÓN: ANTES de utilizar la herramienta,
compruebe con qué opción de ajuste está configurada.
Opciones de ajuste
Para ajustar el protector, la palanca de liberación del
protector9 encaja en los orificios de alineación15 del collar
del protector usando una forma dentada. La amoladora ofrece
dos opciones para este ajuste.
One-touchTM: En esta posición la cara de encaje está
inclinada y pasa al próximo orificio de alineación al girar el
protector en sentido horario (usuario mirando el eje), pero se
autobloquea en sentido antihorario.
Two-touchTM: En esta posición la cara de encaje está recta
y en escuadra. NO pasará al próximo orificio de alineación
salvo que la palanca de liberación del protector la apriete y
la mantenga apretada al mismo tiempo que gira el protector
en sentido horario o antihorario (usuario mirando el eje).
One-TouchTM Two-TouchTM
Configurar las opciones de ajuste del protector
Para ajustar la palanca de liberación del protector9 en la
opción de ajuste deseada:
1. Saque el tornillo12 usando una punta T20.
2. Extraiga la palanca de liberación del protector tomando
nota de la posición del muelle. Elija el extremo de la palanca
para la opción de ajuste deseada. One-touch inclinará
el extremo de la palanca9 para introducir los orificios
de alineación15 en el collar del protector. Two-touch
55
ESPAÑOL
utilizará el extremo en escuadra para alinear los orificios de
alineación15 en el collar del protector.
3. Vuelva a colocar la palanca posicionando el extremo elegido
debajo del muelle13. Compruebe que la palanca esté
correctamente en contacto con el muelle.
4. Vuelva a colocar el tornillo y apriete a 2.0-3.0N-m.
Compruebe que esté correctamente montado con la
función de retorno del muelle apretando la palanca de
liberación del protector9.
Montaje del protector (Fig. D)
PRECAUCIÓN: Antes de montar el protector,
compruebe que el tornillo, la palanca y el muelle estén
correctamentecolocados.
1. Con el eje mirando hacia el operador, apriete y mantenga
apretada la palanca de liberación del protector9.
2. Alinee las lengüetas13 del protector con las ranuras14
ubicadas en la caja de transmisión.
3. Empuje el protector hacia abajo hasta que las lengüetas
del protector se introduzcan y gírelos en la ranura del cubo
de la caja de transmisión. Suelte la palanca de liberación
delprotector.
4. Para poner en posición el protector:
One-touchTM: Gire el protector en sentido horario hacia la
posición de trabajo deseada. Apriete y mantenga apretada
la palanca de liberación del protector9 para girar el
protector en dirección antihoraria.
Two-touchTM: Apriete y mantenga apretada la palanca
de liberación del protector9. Gire el protector en sentido
horario o antihorario para ponerlo en la posición de trabajo 
NOTA: El cuerpo del protector deberá estar ubicado entre
el eje y el operador, para ofrecer la máxima protección
aloperador.
La palanca de liberación del protector debe introducirse en
uno de los orificios de alineación15 del collar del protector.
Esto garantiza que el protector quede firme.
5. Para retirar el protector, siga las etapas 1-3 de las presentes
instrucciones en el orden contrario.
Bridas y discos
Montaje de discos sin cubo (Fig. E)
ADVERTENCIA: Para evitar lesiones graves o daños a
la herramienta o a la rueda, es imprescindible asentar
correctamente la brida, la tuerca de mordaza o la rueda.
ATENCIÓN: Las bridas suministradas deben usarse con
discos de amolado de centro hundido de tipo 27 y de tipo
42 y con discos de corte de tipo 41. Consulte la Tabla de
accesorios para más información.
ADVERTENCIA: Cuando utilice muelas de corte,
necesitará un protector de muelas de corte de dos caras
y cerrado.
ADVERTENCIA: Usar una brida o un protector dañado
o no usar la brida o el protector correctos puede causar
lesiones debidas a la rotura del disco y por el contacto
con el mismo. Consulte la Tabla de accesorios para
másinformación.
1. Coloque la herramienta en una mesa con el protector
haciaarriba.
2. Coloque la brida de soporte desenroscada4 sobre el eje2
con el centro abollonado (piloto) mirando hacia el disco.
3. Coloque el disco contra la brida de soporte, centrando
el disco sobre el centro abollonado (piloto) de la brida
desoporte.
4. Mientras aprieta el botón de bloqueo del eje y con las
depresiones hexagonales mirando en sentido contrario al
disco, enrosque la tuerca de fijación5 en el eje para que los
pernos queden enganchados en las dos ranuras del eje.
5. Mientras pulsa el botón de bloqueo del eje, apriete la tuerca
de fijación 5:
a. Apriete la tuerca de fijación estándar usando
unallave20.
b. Apriete la tuerca de fijación sin llave a mano. (Use solo
una tuerca de fijación sin llave que esté en perfectas
condiciones.) Consulte Contenido del paquete para ver
los detalles de la tuerca de fijación.
6. Para retirar el disco, pulse el botón de bloqueo del eje y
afloje la tuerca de fijación.
Montaje de las almohadillas de apoyo para
lijar (Fig. A, F)
NOTA: No es necesario el protector cuando se usan discos
de lijado que llevan almohadillas de apoyo, generalmente
denominadas discos de fibra de resina. Puesto que con estos
accesorios no se requiere el protector, el protector puede
quedar correctamente encajado o no si se usa.
ADVERTENCIA: Para evitar lesiones graves o daños a
la herramienta o a la rueda, es imprescindible asentar
correctamente la brida, la tuerca de mordaza o la rueda.
ADVERTENCIA: Deberá reinstalar el protector adecuado
para las aplicaciones con disco de amolado, disco de
corte, disco de lijado de láminas, cepillo de alambre o
cepillo redondo de alambre una vez que haya terminado
las aplicaciones de lijado.
1. Coloque o enrosque correctamente la almohadilla
de apoyo17 en el eje.
2. Coloque el disco de lijado18 en la almohadilla
de apoyo17.
3. Mientras aprieta el botón de bloqueo del eje1, enrosque
la tuerca de fijación19 en el eje, poniendo el cubo
abollonado sobre la tuerca de fijación en el centro del disco
de lijado y la almohadilla de apoyo.
4. Apriete el perno de fijación con la mano. A continuación,
pulse el botón de bloqueo del eje mientras gira el disco
de lijado, hasta que el disco de lijado y el perno de fijación
queden ajustados.
5. Para sacar el disco, agarre y gire la almohadilla de apoyo y la
almohadilla de lijado mientras aprieta el botón de bloqueo
del eje.
56
ESPAÑOL
Montar y retirar los discos con cubo
(Fig. G)
Los discos con cubo se colocan directamente en el eje roscado
M14. La rosca de los accesorios debe coincidir con la rosca
deleje.
1. Extraer la brida de soporte tirándola de la herramienta.
2. Enrosque el disco en el eje2 manualmente.
3. Pulse el botón de bloqueo del eje1 y utilice una llave para
apretar el cubo del disco.
4. Realice el procedimiento contrario al indicado para retirar
el disco.
AVISO: Si no fija correctamente el disco antes de encender
la herramienta podrá provocar daños a la herramienta y
al disco.
Montaje de los cepillos de copa de
alambre y cepillos circulares de alambre
(Fig. A)
ADVERTENCIA: Para evitar lesiones graves o daños a
la herramienta o a la rueda, es imprescindible asentar
correctamente la brida, la tuerca de mordaza o la rueda.
ATENCIÓN: Para reducir el riesgo de daños
personales, lleve guantes de trabajo cuando
manipule las escobillas y los cepillos redondos de
alambre. Podrán estar afiladas.
ATENCIÓN: Para reducir el riesgo de daños a la
herramienta, el cepillo o el cepillo circular no
deben entrar en contacto con el protector cuando
instale o use la herramienta. Pueden producirse daños
imperceptibles en el accesorio que causen la rotura de los
alambres del disco o de la copa.
Los cepillos de copa de alambre o los cepillos redondos de
alambre se montan directamente sobre el eje roscado sin utilizar
bridas. Utilice exclusivamente los cepillos de copa de alambre
o los cepillos redondos de alambre con un cubo roscado M14.
En su distribuidor local o agente de servicio autorizado, puede
adquirir estos accesorios a un coste adicional.
1. Coloque la herramienta en una mesa con el protector
haciaarriba.
2. Enrosque el disco en el eje manualmente.
3. Pulse el botón de bloqueo del eje3 y utilice una llave en el
cubo del cepillo de copa o del cepillo redondo de alambre
para apretar el disco.
4. Para retirar el disco, invierta las instrucciones anteriores.
AVISO: Para reducir el riesgo de daños a la herramienta,
fije correctamente el cubo del disco antes de encender
laherramienta.
Antes de usar la máquina
Instale el protector y el disco o muela apropiada. No utilice
discos o muelas excesivamentedesgastados.
Compruebe que los rebordes interior y exterior estén
montados correctamente. Siga las instrucciones indicadas
en el Cuadro de accesorios abrasivos y decorte.
Compruebe que el disco o la muela giren en dirección de las
flechas en el accesorio y laherramienta.
No utilice un accesorio dañado. Antes de cada uso
inspeccione los accesorios, por ejemplo, las muelas
abrasivas, para verificar si tiene muescas o grietas; el plato
portadiscos, para verificar si tiene grimas o roturas o si está
muy desgastado, y el cepillo de metal, para verificar si tiene
alambres sueltos o quebrados. Si la herramienta eléctrica
o un accesorio se caen, compruebe que no estén dañados
y, en su caso, instale un accesorio no dañado. Después de
inspeccionar e instalar un accesorio, usted y otras personas
que estuviesen cerca deben alejarse del plano del accesorio
en movimiento, solo entonces ponga la herramienta
eléctrica en funcionamiento a velocidad máxima en vacío
durante un minuto. Por lo general, los accesorios dañados se
rompen durante laprueba.
FUNCIONAMIENTO
Instrucciones de uso
ADVERTENCIA: Respete siempre las instrucciones de
seguridad y las normasaplicables.
ADVERTENCIA: Para disminuir el riesgo de lesiones
personales graves, apague la herramienta y
desconéctela de la fuente de alimentación antes
de realizar ajuste alguno o de poner o quitar
acoplamientos o accesorios. Compruebe que el
interruptor de puesta en marcha esté en la posición OFF.
La puesta en marcha accidental puede causar lesiones.
ADVERTENCIA:
Compruebe que todos los materiales que vayan a ser
amolados o cortados estén bien fijos en susitio.
Asegure y soporte la pieza de trabajo. Utilice fijaciones
o un torno para sostener y apoyar la pieza de trabajo
en una plataforma estable. Es importante fijar y
soportar la pieza de trabajo con seguridad para
evitar el movimiento de la pieza de trabajo y perder
el control. El movimiento de la pieza de trabajo o la
pérdida de control pueden crear peligros y daños
personalesgraves.
Apoye los paneles o cualquier otra pieza de
trabajo de tamaño grande para minimizar el
riesgo de presión o rebote de la muela. Las piezas
de trabajo grandes tienden a hundirse por su propio
peso. Se deben colocar soportes bajo la pieza de
trabajo cerca de la línea de corte y cerca del borde de
la pieza de trabajo en ambos lados de lamuela.
Lleve siempre los guantes de protección habituales
cuando opere con estaherramienta.
La caja de engranajes alcanza una temperatura
elevada durante eluso.
Aplique sólo una presión suave a la herramienta. No
ejerza presión lateral en eldisco.
Instale siempre el protector y el disco o
muela apropiada. No utilice discos o muelas
excesivamentedesgastados.
57
ESPAÑOL
Compruebe que la brida interior y exterior estén
montadas correctamente.
Compruebe que el disco o la muela giren en dirección
de las flechas en el accesorio y la herramienta.
Evite las sobrecargas. Si la herramienta se calentase,
seguir haciéndola funcionar en vacío durante unos
minutos para que se enfríe el accesorio. No toque las
muelas abrasivas y de corte hasta que se enfríen. Las
muelas pueden recalentarse durante eluso.
No trabaje con la copa abrasiva si no tiene colocado
un dispositivo protectoradecuado.
No use herramientas eléctricas con soportes
paracorte.
No use complementos de papel con productos
abrasivosaglutinados.
Tenga cuidado, ya que la rueda sigue girando tras
apagar lasherramientas.
Posición adecuada de las manos (Fig. G)
ADVERTENCIA: Para reducir el riesgo de lesión personal
grave, tenga SIEMPRE las manos en una posición
adecuada como semuestra.
ADVERTENCIA: Para reducir el riesgo de lesión personal
grave, sujete SIEMPRE bien en caso de que haya una
reacciónrepentina.
Para tener una posición adecuada de las manos, ponga una
mano en la empuñadura lateral3 y la otra en el cuerpo de la
herramienta, como se muestra en la figuraG.
Disco de velocidad variable (Fig. A)
DWE4246, DWE4257
El disco de velocidad variable ofrece mayor control de la
herramienta y permite que ésta se use en condiciones óptimas
para el accesorio y el material utilizados.
Gire el disco 8 hasta el nivel que desee. Gire el disco hacia
arriba para obtener una mayor velocidad y hacia abajo
parareducirla.
Interruptor deslizante (Fig. A)
PRECAUCIÓN: Sujete la empuñadura lateral y el cuerpo
de la herramienta firmemente para mantener el control
de la herramienta durante la puesta en marcha y durante
el uso de la misma y hasta que el disco o el accesorio deje
de girar. Asegúrese de que el disco se haya parado por
completo antes de posar la herramienta.
NOTA: Para reducir el movimiento inesperado de la
herramienta, no la encienda o apague mientras esté en
condiciones de carga. Deje que la amoladora alcance la
velocidad máxima antes de tocar la superficie de trabajo.
Levante la herramienta de la superficie antes de apagarla. Deje
que la herramienta deje de rotar antes de soltarla.
ADVERTENCIA: Antes de conectar la herramienta a un
suministro de alimentación, compruebe que el interruptor
deslizante se encuentra en posición de apagado pulsando
la parte trasera del interruptor y soltándolo. Compruebe
que el interruptor deslizante se encuentra en la posición
de apagado tal y como se indica anteriormente tras
cualquier interrupción del suministro de alimentación
a la herramienta, como la activación de un interruptor
de fallo de tierra, el disparo de un interruptor de circuito,
la desconexión accidental o un fallo de alimentación.
Si el interruptor deslizante se bloquea cuando la
alimentación está conectada, la herramienta arrancará
de maneraimprovisa.
Para arrancar la herramienta, haga deslizar el interruptor
deslizante de ENCENDIDO/APAGADO (7) hacia la parte frontal
de la herramienta. Para detener la herramienta, suelte el
interruptor deslizante de ENCENDIDO/APAGADO.
Para un funcionamiento continuo, ponga el interruptor hacia
la parte frontal de la herramienta y pulse la parte delantera
del interruptor hacia dentro. Para detener la herramienta
mientras funciona en modo continuo, pulse la parte trasera del
interruptor deslizante y suéltelo.
Bloqueo del eje (Fig. B)
El bloqueo del eje1 sirve para evitar que el eje gire cuando se
instalen o saquen muelas. Utilice el bloqueo del eje sólo cuando
la herramienta esté apagada, desenchufada del suministro
eléctrico y se haya parado porcompleto.
AVISO: Para reducir el riesgo de daño a la herramienta, no
engrane el bloqueo del eje mientras la herramienta esté en
funcionamiento. Se ocasionará daño a la herramienta y
el accesorio puesto puede salirse resultando posiblemente
en unalesión.
Para engranar el bloqueo, apriete el botón del bloqueo del eje y
gire el eje hasta que no pueda girarlomás.
Amolado de superficie, lijado y cepillado
ATENCIÓN: Use siempre el protector correcto de
acuerdo con las instrucciones del manual.
WARNING: Metal dust build-up. Extensive use of flap
discs in metal applications can result in the increased
potential for electric shock. To reduce this risk, insert an
RCD before use and clean the ventilation slots daily by
blowing dry compressed air into the ventilation slots
inaccordance with the below maintenanceinstructions.
Para realizar un trabajo en la superficie de una pieza de trabajo:
1. Deje que la herramienta alcance la velocidad máxima antes
de ponerla en contacto con la superficie de trabajo.
2. Aplique la presión más baja en la superficie de trabajo,
permitiendo que la herramienta pueda operar a la mayor
velocidad. La velocidad de retirada del material será mayor
cuando la herramienta opere a mayor velocidad.
Ángulo
3. Mantenga un ángulo apropiado entre la herramienta y la
superficie de trabajo. Consulte la tabla de acuerdo con la
función en especial.
58
ESPAÑOL
Función Ángulo
Amolado 20˚-30˚
Lijado con disco de láminas 5˚-10˚
Lijado con almohadilla de apoyo 5˚-15˚
Cepillado metálico 5˚-10˚
4. Mantenga el contacto entre el borde del disco y la superficie
de trabajo.
-Si está amolando, lijando con discos de láminas
o cepillando con cepillo de alambre, mueva
continuamente la herramienta hacia delante y hacia
atrás para no hacer arañazos profundos en la superficie
de trabajo.
-Si está lijando con una almohadilla de apoyo, mueva la
herramienta constantemente en línea recta para evitar
que la superficie de trabajo se queme o se dé vuelta.
NOTA: Dejar la herramienta sobre la superficie de trabajo sin
moverla daña la pieza de trabajo.
5. Retire la herramienta de la superficie de trabajo antes
de apagarla. Deje que la herramienta deje de girar antes
detumbarla.
ATENCIÓN: Preste especial atención cuando opere sobre
un borde pues la amoladora puede moverse en modo
repentino y brusco.
Precauciones al trabajar sobre una pieza
de trabajo pintada
1. SE DESACONSEJA el lijado o el cepillado de pintura a base
de plomo debido a la dificultad de controlar el polvo
contaminado. Los niños y las mujeres embarazadas están
más expuestos al riesgo de intoxicación por plomo.
2. Como resulta difícil identificar si una pintura incluye o no
plomo sin análisis químicos, le aconsejamos que adopte las
siguientes precauciones a la hora de lijar cualquier pintura:
Seguridad personal
1. Ningún niño ni mujer embarazada deberá acceder a la zona
de trabajo cuando se realice el lijado o cepillado de pintura,
hasta que se haya finalizado su limpieza.
2. Todas las personas que accedan a la zona de trabajo
deberán llevar una máscara de protección anti polvo o
un respirador. El filtro deberá sustituirse a diario o cuando
resulte difícil respirar.
NOTA: Deberá utilizar solo máscaras antipolvo adecuadas
para trabajar con polvo y humos derivados de la pintura
a base de plomo. Las máscaras de pintura ordinarias no
ofrecen esta protección. Consulte en su ferretería local para
obtener la máscara antipolvo aprobada por NIOSH.
3. NO INGIERA ALIMENTOS O BEBIDAS NI FUME en la
zona de trabajo para evitar ingerir partículas de pintura
contaminadas. Los trabajadores deberán lavarse y limpiarse
ANTES de comer, beber o fumar. Los artículos de comidas,
bebidas o tabaco no deberán dejarse en la zona de trabajo
ya que podrá depositarse polvo en los mismos.
Seguridad medioambiental
1. Deberá retirar la pintura de forma que reduzca al máximo la
cantidad de polvo emitido.
2. Las zonas en las que se retire la pintura deberán señalizarse
con una hoja de plástico de un grosor de 4 mm.
3. El lijado deberá realizarse de forma tal que se reduzca el
arrastre de polvo de pintura fuera de la zona de trabajo.
Limpieza y eliminación
1. Todas las superficies de la zona de trabajo deberán ser
aspiradas y limpiadas al completo a diario durante el
periodo del proyecto de lijado. Las bolsas de filtros de las
aspiradoras deberán cambiarse frecuentemente.
2. Los paños de plástico deberán reunirse y eliminarse junto
con cualquier resto de polvo u otros restos de la eliminación.
Deberán colocarse en recipientes de desecho sellados y
eliminarse utilizando los procedimientos de recogida de
residuo habituales.
Durante la limpieza, los niños y las mujeres embarazadas
deberán mantenerse alejados de la zona de trabajo.
3. Todos los juguetes, suministros lavables y utensilios
utilizados por los niños deberán limpiarse al completo antes
de volver a ser utilizados.
Amolado de bordes y corte
ADVERTENCIA: No utilice discos de corte/amolado de
bordes para las aplicaciones de amolado superficial,
ya que dichas discos no han sido diseñados para
soportar presiones laterales derivadas del corte de
superficie. Podrán registrarse roturas de los discos y
dañospersonales.
ATENCIÓN: Los discos utilizados para el corte y el
amolado de bordes pueden romperse o crear rebotes
si se doblan o tuercen al usar la herramienta. En todas
la operaciones de amolado/corte, la parte abierta del
protector deberá colocarse alejada del operador.
AVISO: El amolado de bordes/corte con un disco de tipo
27 debe limitarse a un corte superficial y entalladura,
menos de 13mm de profundidad cuando el disco es
nuevo. Reduzca la profundidad de corte/entalladura
en modo equivalente a la reducción del radio del
disco a medida que se desgasta. Consulte la Tabla
de accesorios para más información. El amolado de
bordes/corte con un disco de tipo 41 requiere el uso de un
protector de tipo 1.
1. Deje que la herramienta alcance la velocidad máxima antes
de ponerla en contacto con la superficie de trabajo.
2. Aplique la presión más baja en la superficie de trabajo,
permitiendo que la herramienta pueda operar a la mayor
velocidad. La velocidad de amolado/corte será mayor
cuando la herramienta opere a mayor velocidad.
3. Colóquese de forma que la parte inferior abierta del disco
quede orientada en sentido contrario a usted.
59
ESPAÑOL
4. Una vez que empiece el corte y que se coloque una muesca
en la zona de trabajo, no cambie el ángulo de corte. Si
cambia el ángulo el disco se dobla y es posible que se parta.
Los discos de amolado de bordes no han sido diseñados
para soportar presiones laterales causadas por el plegado.
5. Retire la herramienta de la superficie de trabajo antes de
apagarla. Deje que la herramienta deje de girar antes de
dejarla apoyada.
Aplicaciones de metal
Cuando utilice la herramienta en aplicaciones de metal,
asegúrese de que se haya insertado un dispositivo de corriente
residual (DCR) para evitar los riesgos residuales causados por las
virutas de metal.
Si el DCR corta el suministro eléctrico, lleve la herramienta a un
agente de reparaciones autorizado de D
e
WALT.
ADVERTENCIA: En condiciones de trabajo extremas,
el polvo conductor puede acumularse dentro de la caja
protectora de la máquina cuando se trabaja con metal.
Esto puede dar como resultado que el aislamiento
protector de la máquina se degrade y se produzca un
riesgo potencial de descarga eléctrica.
Para evitar la acumulación de virutas de metal dentro de la
máquina, recomendamos limpiar las ranuras de ventilación a
diario. Consulte la sección Mantenimiento.
Corte de metal
Para cortar con abrasivos aglomerados, usar siempre la
protección de tipo 1.
Al cortar, trabaje avanzando con moderación, según el material
que deba cortar. No ejercite ninguna presión en la muela de
corte, no incline ni haga oscilar la máquina.
No reduzca la velocidad de funcionamiento de las muelas de
corte aplicando ninguna presión lateral.
Las máquina debe trabajar siempre con el movimiento abrasivo
hacia arriba. En caso contrario, existe el peligro de que sea
expulsada sin control fuera del corte.
Cuando corte perfiles y barras cuadradas, le conviene empezar
con las secciones transversales más pequeñas.
Desbastado
No use nunca una muela de corte para desbastar.
Utilice siempre el protector de tipo 27.
Los mejores resultados de desbastado se consiguen cuando se
configura la máquina en un ángulo de 30° a 40°. Hacer avanzar
y retroceder la máquina ejercitando una moderada presión. De
esta manera, la pieza de trabajo no se calentará demasiado, no
se descolorará ni se formarán surcos.
Cortar piedra
La máquina se utilizará para corte en seco.
Para corte de piedra, es mejor utilizar un disco de corte
diamantado. Hacer funcionar la máquina utilizando una máscara
de protección adicional.
Consejos de trabajo
Tenga cuidado cuando haga ranuras en
murosestructurales.
Las ranuras en muros estructurales están sujetas a las normas
específicas del país de uso. Estas normas deberán cumplirse en
todas las circunstancias. Antes de empezar a trabajar, consulte
al ingeniero responsable de la estructura, el arquitecto o el
supervisor de construcción.
MANTENIMIENTO
Su herramienta eléctrica
DeWALT
ha sido diseñada para
funcionar mucho tiempo con un mínimo de mantenimiento.
Que siga funcionando satisfactoriamente depende del buen
cuidado de la herramienta y de su limpiezaperiódica.
ADVERTENCIA: Para disminuir el riesgo de lesiones
personales graves, apague la herramienta y
desconéctela de la fuente de alimentación antes
de realizar ajuste alguno o de poner o quitar
acoplamientos o accesorios. Compruebe que el
interruptor de puesta en marcha esté en la posición OFF.
La puesta en marcha accidental puede causar lesiones.
Escobillas desmontables
El motor se parará automáticamente para indicar que las
escobillas de carbón están casi desgastadas y que es necesario
hacerle el mantenimiento a la herramienta. Las escobillas
de carbón no pueden ser reparadas por el usuario. Lleve
la herramienta a un agente de reparaciones autorizado
deD
e
WALT.
Lubricación
Su herramienta eléctrica no requiere lubricaciónadicional.
Limpieza
ADVERTENCIA: Elimine con aire seco la suciedad y el
polvo de la carcasa principal tan pronto como se advierta
su acumulación en las rejillas de ventilación o en sus
proximidades. Cuando lleve a cabo este procedimiento
póngase una protección ocular aprobada y una
mascarilla antipolvoaprobada.
ADVERTENCIA: Jamás use disolventes u otros productos
químicos fuertes para limpiar las piezas no metálicas
de la herramienta. Dichos productos químicos pueden
debilitar los materiales con los que están construidas estas
piezas. Use un paño humedecido únicamente con agua
y jabón suave. Jamás permita que le entre líquido alguno
a la herramienta ni sumerja ninguna parte de la misma
enlíquido.
60
ESPAÑOL
Accesorios opcionales
ADVERTENCIA: Dado que los accesorios que no sean
los suministrados por
DeWALT
no han sido sometidos a
pruebas con este producto, el uso de tales accesorios con
esta herramienta podría ser peligroso. Para disminuir
el riesgo de lesiones, con este producto se deben usar
exclusivamente accesorios recomendados por
DeWALT
.
Consulte a su proveedor si desea información más detallada
sobre los accesoriosapropiados.

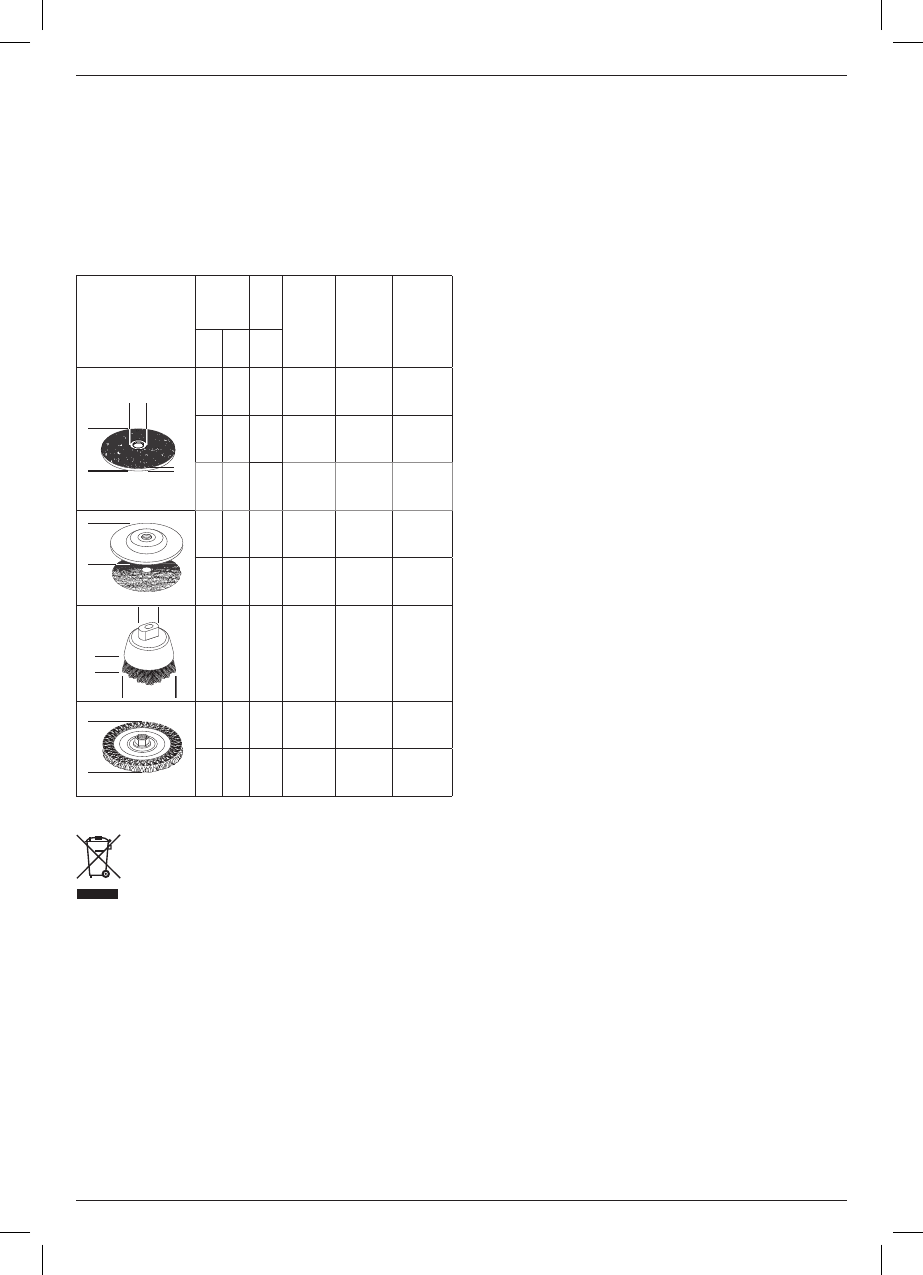

Max.
[mm] [mm] Mín.
rotación
[mín.–1]
Velocidad
periférica
[m/s]
Longitud
agujero
roscado
[mm]
D b d
d
D
b
115 622,23 11 500 80
125 622,23 11 500 80
150 6
22,23
9 300 80
D
115 – – 11 500 80
125 – – 11 500 80
D
d
b75 30 M14 11 500 45 20,0
D
115 12 M14 11 500 80 20,0
125 12 M14 11 500 80 20,0
Proteger el medio ambiente
Recogida selectiva. Los productos y las baterías
marcadas con este símbolo no deben desecharse junto
con los residuos domésticos normales.
Los productos y las baterías contienen materiales que
pueden ser recuparados y reciclados, reduciendo la demanda de
materias primas. Recicle los productos eléctricos y las baterías
de acuerdo con las disposiciones locales. Para más información,
vaya a www.2helpU.com.
61
ESPAÑOL
Tabla de accesorios de amolado
Tipo de protector Accesorio Descripción Cómo colocar la amoladora
Protector tipo 27
Disco de amolado
abombado
Protector tipo 27
Brida de soporte
Muela abombada tipo 27
Tuerca de presión roscada
Rueda de aletas
Ruedas de alambre
Ruedas de alambre
con tuerca roscada
Protector tipo 27
Rueda de alambre
Copa de alambre
con tuerca roscada
Protector tipo 27
Escobilla de alambre
Plato portadiscos/
hoja de lijado
Protector tipo 27
Plato portadiscos de goma
Disco de lijado
Tuerca de presión roscada
70
FRANÇAIS
Perte de tension
DWE4206, DWE4207, DWE4216, DWE4217, DWE4227,
DWE4237, DWE4238, DWE4246, DWE4257
La fonction Perte de tension stoppe le redémarrage de la
meuleuse sans que l’interrupteur ne soit actionné en cas de
coupure de l’alimentation électrique.
Embrayage électronique
DWE4227, DWE4246, DWE4257
Lembrayage électronique à limitation de couple réduit la
réaction de couple maximum transmise à l’utilisateur en cas de
coincement d’un disque. Cette fonction évite aussi le calage des
engrenages et du moteur électrique. Lembrayage limiteur de
couple a été réglé en usine et ne peut être ajusté.
MONTAGE ET RÉGLAGES
AVERTISSEMENT: pour réduire tout risque de
dommages corporels graves, arrêter et débrancher
l’outil avant tout réglage ou avant de retirer ou
installer toute pièce ou tout accessoire. S’assurer que
la gâchette est bien en position d’ARRÊT. Tout démarrage
accidentel pourrait causer des dommages corporels.
Installation de la poignée latérale (Fig. B)
AVERTISSEMENT: avant toute utilisation, vérifier que la
poignée est solidementarrimée.
Vissez fermement la poignée latérale3 dans l’un des trous
situés de chaque côté du carter d’engrenage. La poignée
latérale doit toujours être utilisée pour conserver le contrôle de
l’outil enpermanence.
Carters de protection
ATTENTION : les carters de protection doivent être
utilisés avec tous les disques de meulage, disques de
tronçonnage, disques de ponçage à lamelles, brosses
métalliques et les disques-brosses. Cet outil ne peut
être utilisé sans protection qu’en cas de ponçage avec
des disques de ponçage classiques. Consultez la figure A
pour savoir quels dispositifs de protection sont livrés avec
l’appareil. Certaines applications peuvent nécessiter l’achat
d’un carter de protection adapté auprès de votre revendeur
local ou d’un centre d’assistance agréé.
REMARQUE : Le meulage et la découpe des bords peuvent être
réalisés avec des disques de type 27 conçus spécifiquement
pour ces opérations ; les disques 6,35 mm sont conçus pour
meuler des surfaces alors que les disques plus fins de type
27 demandent à être examinés pour savoir si l’étiquette du
fabricant indiquent qu’ils peuvent être utilisés pour le meulage
des surfaces ou uniquement pour le meulage/la découpe de
bords. Un carter de protection de type 1 doit être utilisé pour
tous les disques avec lesquels le meulage de surface est interdit.
Les découpes peuvent également être réalisées en utilisant un
disque de type 41 et un carter de protection de type 1.
REMARQUE : Voir le Diagramme des accessoires
pour sélectionner la bonne combinaison carter de
protection / accessoire.
Réglage et installation du carter de
protection (Fig. C, D)
ATTENTION : Éteignez et débranchez l’outil avant
d’effectuer tout réglage ou de retirer ou d’installer toute
pièce ou accessoire.
ATTENTION : AVANT de mettre l’outil en marche,
contrôlez quel réglage du carter de protection a été défini
pour votre outil.
Options de réglage
Pour régler le carter de protection, le levier de libération du
carter9 s’engage dans l’un des trous d’alignement15 sur le
collier du carter en utilisant la fonction à cliquet. Votre meuleuse
offre deux options de réglage.
One-touchTM: Dans cette position c’est le côté oblique qui est
engagé et amené jusqu’au trou d’alignement suivant lorsque
le carter est tourné dans le sens des aiguilles d’une montre
(axe face à l’utilisateur) mais il se verrouille automatiquement
dans le sens inverse des aiguilles d’une montre.
Two-touchTM: Dans cette position c’est le côté droit et
carré qui est engagé. Il N’est PAS amené jusqu’au trou
d’alignement suivant, tant que le levier de libération du
carter n’est pas enfoncé et maintenu et que le carter n’est
pas simultanément tourné dans le sens des aiguilles d’une
montre ou dans le sens inverse (axe face à l’utilisateur).
One-TouchTM Two-TouchTM
Configurer les options de réglages du carter de
protection
Pour régler le levier de libération du carter9 en fonction de
l’option de réglage voulue :
1. Retirez la vis 12 à l’aide d’un embout T20.
2. Retirez le levier de libération du carter en notant la position
du ressort. Sélectionnez l’extrémité du levier à insérer en
fonction de l’option de réglage voulue. L’option One-touch
utilise l’extrémité oblique du levier9 pour l’engager dans
les trous d’alignement15 sur le collier du carter. L’option
Two-touch utilise l’extrémité carrée du levier9 pour
l’engager dans les trous d’alignement15 sur le collier
ducarter.
3. Replacez le levier, en positionnant l’extrémité choisie sous
le ressort13. Assurez-vous que le levier est bien en contact
avec le ressort.
4. Replacez la vis et serrez-la à un couple de 2,0 à 3,0 Nm.
Contrôlez la bonne installation de l’ensemble et le
fonctionnement du rappel du ressort en appuyant sur le
levier de libération du carter9 .


Produkt Specifikationer

Mærke: DeWalt
Kategori: Vinkelsliber
Model: DWE4246

Har du brug for hjælp?

Hvis du har brug for hjælp til DeWalt DWE4246 stil et spørgsmål nedenfor, og andre brugere vil svare dig
