Side 1/2

1.2 Algemeen advies

• Controleer of de inhoud van de verpakking onbeschadigd is en compleet.

• Verwijder de beschermende folie van de startknop en de twee LED’s.

• Om het instrument schoon te maken mag u geen schurende schoonmaakmiddelen

gebruiken maar alleen een vochtige of droge, zachte doek. Laat niet toe dat vocht

doordringt in het binnenste van het apparaat.

• Berg het meetapparaat op, op een droge en schone plek.

• Zorg ervoor dat het apparaat geen krachten ondervindt zoals schokken of druk.

• Er wordt geen verantwoordelijkheid genomen voor onregelmatige of incomplete

meetwaarden en de resultaten daarvan, er wordt geen aansprakelijkheid genomen

voor de daardoor ontstane schade.

1.4 Bereik van de aevering en het gebruik

De meetapparaten uit de serie LOG32 zijn voor registratie, alarmering, visualisering

van temperatuur-, vochtigheid-*, dauwpunt-* en luchtdrukmeetwaardes** (*alleen voor

LOG32TH/THP, ** alleen voor LOG32THP) geschikt. Gebruiksgebieden zijn de bewa-

king van opslag- en transportvoorwaarden of andere temperatuur-, vochtigheid en/of

drukgevoelige processen. De logger heeft een ingebouwde USB-poort en kan zonder

kabels verbonden worden aan Windows PC’s. De USB-poort wordt beschermd door

een doorzichtig plastic kapje. De groene LED knippert elke 30 seconden tijdens een

opname. De rode LED wordt gebruikt voor het tonen van begrenzingsalarm of status

boodschappen, (‘batterijen vervangen’ bijvoorbeeld) De logger heeft ook een interne

zoemer die de gebruikersinterface ondersteund.

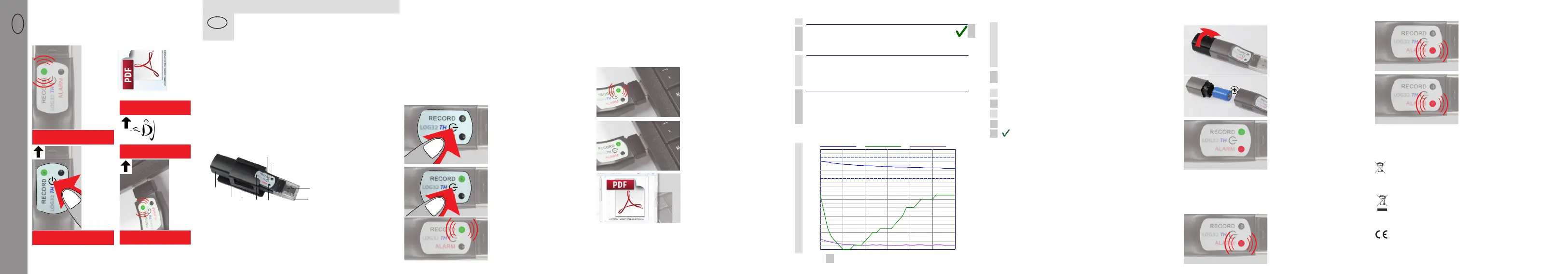

1. Startknop, 2. LED groen, 3. LED rood, 4. Batterij vak, 5. USB Verbinding,

6. USB-beschermkapje, 7. Wandhouder, 8. Sleuf, ...hier bevindt zich de sensor,

9. Beschermende folie

1.3 Overzicht guur B

Druk op de knop gedurende 2 seconden,

de zoemer klinkt 1 seconde lang.

De LED licht groen op gedurende

2 seconden,- de opname is begonnen.

LED knippert elke 30 sec.

2. Eerste start en begin van de opnames

1.6 Gebruiksklaar

De logger is al van tevoren ingesteld (zie de standaard instellingen) en klaar op te

starten. Het kan onmiddellijk gebruikt worden zonder enige software.

2.1 Herbegin de opname

Zie 2 de logger wordt standaard gestart met de knop en gestopt via de USB-poort

plug-in.De gemeten waarden worden automatisch bijgeschreven in het PDF bestand.

OPMERKING: Wanneer u herstart wordt het bestaande PDF bestand overschreven.

Belangrijk! Sla de gegenereerde PDF-bestanden altijd veilig op in uw PC.

3. Stop de opname / maak een PDF bestand aan.

Verbindt de logger met de USB-poort.

De zoemer klinkt gedurende 1 seconde.

Het LED knippert groen totdat het uiteinde-

lijke PDF bestand is aangemaakt (dat kan

tot 40 sec. Duren).

De zoemer klinkt en de LED blijft groen.

De logger wordt getoond als een

verwijderbare drive LOG32TH/LOG32T/

LOG32THP

Bekijk de PDF en sla die op.

De PDF wordt overschreven

wanneer de volgende log begint!

5. Standaard instelling/instellingen fabriek

Merk de volgende standaard instellingen van de data-logger op voor de eerste keer

gebruiken. Door de software LogConnect* te gebruiken kan de instelparameter

makkelijk worden veranderd:

Interval: 5 Minuten LOG32TH/ LOG32THP, 15 Minuten LOG32T

Start mogelijk door: druk op knop

Stop mogelijk door: aansluiting USB

Laag alarm: Hoog alarm:

Temperatuur: -40,0°C 70,0°C

Vochtigheid (LOG32TH/THP): 0,0 %rH 100,0 %rH

Luchtdruk (alleen LOG32THP): 300 hPa 1100 hPa

Alarmvertraging: 0 seconde

4. Beschrijving van het PDF-resultaatbestand (Fig. B)

Bestandsnaam: e.g.

LOG32TH_14010001_2014_06_12T092900.DBF

LOG32TH: Apparaat

14010001: Serieel

2014_06_12: Begin opname (datum)

T092900: Tijd (uu:mm:ss)

Beschrijving: Logboek info uitvoeren programma,

bewerken de software LogConnect*

Conguratie: Vooraf ingestelde parameters

Samenvatting: Overzicht van meetresultaten

Illustraties: Diagram van gemeten waarden

Handtekening: Teken PDF, als dat nodig is

:Meting OK :Meting mislukt

* Koppeling om LogConnect te downloaden om toegang te krijgen tot de software

http://download. dostmann-service.de,

selecteer Downlodas/Software/5005-0172_Log32TH/Software

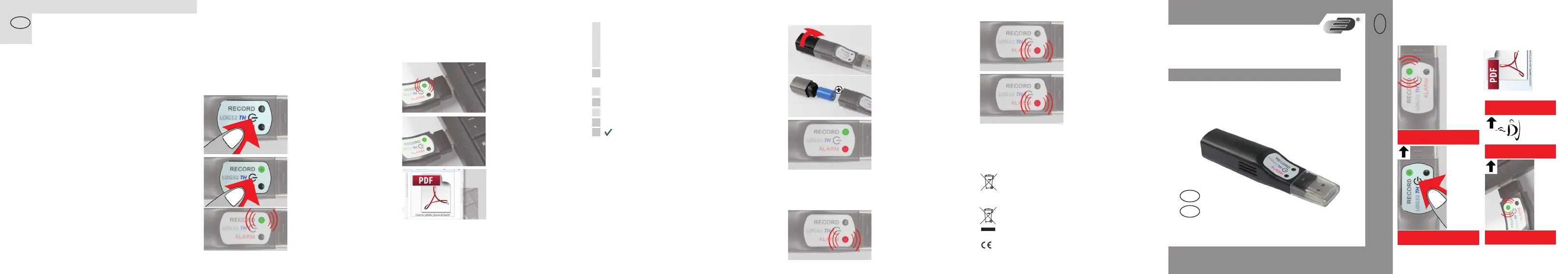

NL 1. Introductie

Hartelijk dank voor het aankopen van een van onze producten. Voordat u

gebruik maakt van de data logger lees eerst zorgvuldig de gebruikers hand-

leiding. Daar vindt u nuttige informatie voor het begrijpen van alle functies.

www.dostmann-electronic.de

5005-0172 / 5005-0170 / 5005-0173

Instrucciones de funcionamiento

Gebruiksaanwijzing

Registrador de datos de temperatura, humedad* y presión**

Datalogger voor temperatuur, vochtigheid* en druk**

Inicio rápido con la conguración predenida

Iniciar registro:

presione hasta que se

emita una señal de alarma

El LED verde parpadea

(cada 30 s)

Inserte el registrador en

el puerto USB

Espere Vea el PDF

y guárdelo

1. 2.

3. 4. 5.

6. De batterij vervangen

Verdraai kapje achter

(ongeveer 10 graden).

De batterijdeksel opent. Verwijder lege

batterij en steek nieuwe batterij in, zoals

u hier ziet.

Vervanging batterij OK, beide LED’s

lichten 1 seconde op, geluid van een

pieptoon.

7. Alarmsignalen

Logger in de modus voor opn emen

Zoemer maakt eenmaal per 30 seconden

een geluid gedurende 1 seconde, rode

LED knippert elke 3 seconden – gemeten

waarden overschrijden geselecteerd meet-

bereik (niet met standaard instellingen).

Alarmgrenzen kunnen gewijzigd worden

met behulp van de software LogConnect*.

8. Wegdoen van afval

Dit product is gemaakt met behulp van hoogkwalitatieve materialen en onderdelen die men

kan recyclen en hergebruiken.

Doe nooit batterijen en herlaadbare batterijen weg bij het gewone huisvuil. Als

consument bent u wettelijk verplicht om deze naar een winkel mee te nemen of naar

goed verzamelpunt, afhankelijk van nationale en plaatselijke regelgeving om het

milieu te beschermen. De symbolen voor de zware metalen die dit product bevat, zijn

Cd = Cadmium, Hg = Kwik, Pb = Lood.

Dit instrument krijgt een label in overeenstemming met de richtlijn voor elektrisch

en elektronische afval van de Europese Unie. Doe dit product niet bij het huisvuil.

De gebruiker is verplicht elektrisch en elektronisch afval naar het aangewezen

verzamelpunt voor dit soort afval te brengen om te zorgen dat bij het wegdoen van

dit apparaat de milieunormen in acht genomen worden.

Dit teken duidt erop, dat het product voldoet aan de vereisten van de richtlijn van de

EEG en is getest volgens de gespeciceerde testmethoden.

Technische wijzigingen, eventuele fouten en misdruk gereserveerd. Stand01_CHB1504.

Logger in modus Stand-by (niet in modus voor opnemen)

Rode LED knippert eenmaal elke

4 seconden.

Vervang batterij.

Rode LED knippert tweemaal of vaker elke

4 seconden. Hardware-fout!

* Koppeling om LogConnect te downloaden om toegang te krijgen tot de software

http://download. dostmann-service.de,

selecteer Downlodas/Software/5005-0172_Log32TH/Software

OPMERKING: Controleer de status van de LOGGER. Druk gedurende 1 seconde op

de startknop. Als de groene LED tweemaal ikkert, is de logger bezig met opnemen!

Deze procedure kan zo vaak als u wilt worden uitgevoerd.

1.1 Inhoud bij aevering

• Data Logger LOG32 • Wandhouder • Batterij 3,6 volt

• 2 x schroeven en moertjes • USB beschermkapje (Reeds geplaatst)

1.5 Voor uw veiligheid

TDit apparaat is uitsluitend bedoeld voor het applicatie veld zoals hierboven beschre-

ven. Het mag alleen gebruikt worden zoals beschreven in deze handleiding.

Niet geautoriseerde reparaties, modicaties of wijzigingen aan het product zijn niet

toegestaan. LOG32 LOG32TH / T /

LOG32THP

*sóloLOG32TH/LOG32THP

*alleenLOG32TH/LOG32THP

**sóloLOG32THP

**alleen LOG32THP

1.2 Recomendaciones generales

• Compruebe que el contenido del paquete está completo y no está dañado.

• Retire la lámina protectora que se encuentra sobre el botón de inicio y los dos LED.

• No use productos abrasivos para limpiar el aparato, solo un paño suave seco o

húmedo. No permita que penetre ningún tipo de líquido en el interior del dispositivo.

• Guarde el dispositivo de medición en un lugar seco y limpio.

• Evite que el dispositivo se vea sometido a presiones o impactos.

• El fabricante no se hará responsable de posibles valores de medición irregulares o

incompletos ni de sus resultados, ni asumirá ningún tipo de responsabilidad por los daños

derivados de los mismos.

Mantenga pulsado el botón durante

2 segundos,

se emitirá una señal durante 1 segundo

El LED permanecerá verde durante

2 segundos: ¡el registrador

está en marcha!

El LED verde parpadea cada

30 segundos

2. Primera puesta en marcha y primer registro de datos

1.6 Listo para usar

El registrador p2-ya está precongurado (consulte los 5 ajustes predeterminados) y listo

para utilizar. Se puede utilizar de inmediato sin necesidad de software.

1.5 Medidas de seguridad

Este producto está diseñado exclusivamente para el campo de aplicación descrito

anteriormente. Solo se debe usar de acuerdo con lo descrito en estas instrucciones.

Los cambios, modicaciones o reparaciones no autorizadas del producto están prohibidos. 3. Detener el registro / crear PDF

Conecte el registrador al puerto USB.

Se emite un sonido de alerta durante

1 segundo.

El LED verde parpadea hasta que el PDF

se crea (puede tardar hasta 40 segundos).

Se emite un sonido de alerta y el LED

se queda en verde.

El registrador se muestra como

dispositivo LOG32TH/LOG32T/

LOG32THP extraíble.

Vea el PDF y guárdelo.

¡Los datos del PDF se

sobrescribirán cuando se

vuelva a iniciar el registro de

datos!

2.1 Comenzar a registrar datos

Consulte el punto 2. El registrador se inicia por defecto al pulsar el botón y se detiene

al conectar el puerto USB. Los valores medidos se muestran automáticamente en un

archivo PDF.

NOTA: al volver a iniciar el registro, los datos se sobrescriben en el archivo PDF existente.

¡Importante! Guarde siempre en el PC los archivos PDF generados.

LOG32TH_14060010_2014-06-23T151133.DBF LOG32TH SN 14060010 V 02.36

<Zusatz Log Info> Editieren mit LogConnect

<Additional Log Info> Edit with LogConnect

Konfiguration/Configuration

Benutzer Editieren mit / Edit with LogConnect/Operator

Intervall 00:00:10/Interval

Start möglich durch Taste/Start possible by /Button

Stopp möglich durch USB Verbindung/Stop possible by /USB connect

Alarm unten Alarm oben/Alarm low /Alarm high

Temperatur 25.0 °C 30.0 °C/Temperature

Feuchtigkeit 30.0 %rH 60.0 %rH/Humidity

Alarmverzögerung 00:00:00/Alarm delay

Zusammenfassung/Summary

Startzeit Start durch Taste/Start time 23.06.2014 15:11:46 /Start by /Button

Stoppzeit Stopp durch USB Verbindung/Stop time 23.06.2014 15:17:46 /Stop by /USB connect

Datensätze Dauer/Records 37 /Duration 00:06:00

Min Avg Max

Temperatur/Temperature 27.4 °C 27.9 °C 29.1 °C

Feuchtigkeit/Humidity 30.3 %rH 30.9 %rH 31.6 %rH

Taupunkt/Dew point 8.9 °C 9.1 °C 10.5 °C

Anzahl/Count

Alarm/Alarm 0

Temperatur Feuchtigkeit Taupunkt/Temperature /Humidity /Dew point

8.0 °C

12.0 °C

16.0 °C

20.0 °C

24.0 °C

28.0 °C

32.0 °C

30.3 %rH

30.7 %rH

31.1 %rH

31.5 %rH

31.9 %rH

32.3 %rH

32.7 %rH

23.06.2014
