codice 03.2023/A

#iosonoilfuoco www.edilkamin.com

INSTALLAZIONE E MANUTENZIONE

MANUALE D’USO,

Vi chiediamo di leggerlo attentamente, in quanto

fornisce importanti indicazioni riguardanti l’installazione

e la manutenzione del modulo, e di segnalare eventuali

imprecisioni o la necessità di chiarimenti e\o aggiunte.

È esclusa qualsiasi responsabilità contrattuale ed

extracontrattuale del costruttore per danni a persone,

animali o cose derivanti da un uso improprio o causati

da errori nella installazione o manutenzione del modulo

nonché dall’intervento di personale non qualificato ed in

generale da inosservanza di quanto contenuto nei

manuali d’uso, installazione e manutenzione.

Questo manuale costituisce parte integrante del

prodotto e non va da esso separato.

La ringraziamo per avere scelto i moduli KIT WW -

KIT PW.

Gentile Cliente,

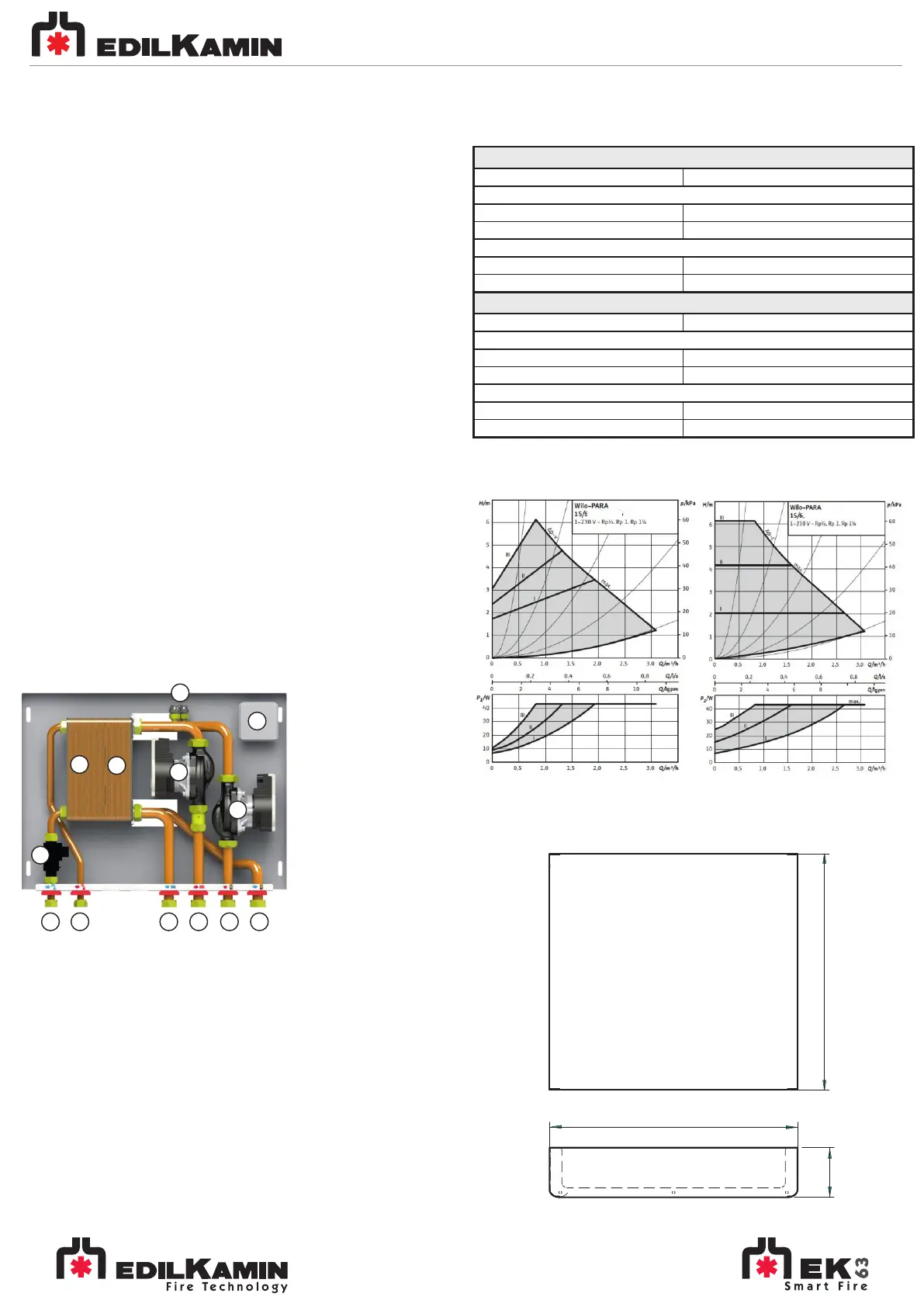

Dimensioni generali d’ingombro .........................

Messa in funzione ..............................................

Schema idraulico ...............................................

SOMMARIO

Descrizione generale ..........................................

Componenti .......................................................

Dati tecnici .........................................................

Guida all’installazione ........................................

Posizionamento ................................................

Caratteristiche tecniche del modulo ......................

Fissaggio a parete .............................................

Collegamento elettrico .......................................

Collegamento idraulico ......................................

Manuale d’installazione e manutenzione ................

Esempio d’installazione .....................................

Guida alla messa in funzione, uso e manutenzione

Funzionamento ..................................................

Regolazione .......................................................

Manutenzione ....................................................

Dismissione e fine vita del prodotto .........................

Inconvenienti e rimedi ........................................

Guida alla messa in funzione, uso e manutenzione

Funzionamento impianto di riscaldamento.

L’impianto viene normalmente alimentato dall’acqua

proveniente dalla caldaia fino a quando quella prodotta dal

termoprodotto non è in grado di raggiungere una determinata

temperatura “T”. Raggiunta tale temperatura, il termostato

installato sul termoprodotto (o la sonda della centralina) apre il

contatto elettrico ed avvia contemporaneamente:

• Avvio del circolatore termoprodotto P1(solo KIT WW)

e del circolatore dell’impianto di riscaldamento P2

• Arresto della fonte ausiliaria (caldaia) se in funzione.

Messa in funzione

Prima di mettere in funzione i moduli

KIT WW - KIT PW

necessario provvedere al lavaggio dei tubi al fine di rimuovere

Effettuati i collegamenti idraulici ed elettrici, attivare la

circolazione dell’acqua nell’impianto.

NOTA: È necessario eliminare l’aria presente all’interno dei

circuiti termoprodotto e caldaia attraverso le apposite

valvole di sfogo (vedi pag. 2).

È importante che i moduli KIT WW - KIT PW siano installati in

Regolazione

Manutenzione

Per adeguare i moduli a tutte le esigenze d'impianto, KIT WW

della velocità (inverter).

I circolatori Para si adeguano all’impianto automaticamente.

Si rimanda alle curve caratteristiche della pompa nel

Capitolo Dati tecnici a pag. 2.

Per eliminare eventuale aria residua dall’impianto e/o dal circuito

del generatore pigiare il pulsante verde del circolatore per 3

secondi; il circolatore eseguirà automaticamente l’operazione

(lampeggio del led intermittente verde/rosso). Nel caso si voglia

eseguire la funzione di sblocco, tenere pigiato per 8 secondi

pulsante verde del circolatore.

Esempi di installazione

Gli interventi di manutenzione e riparazione devono essere

eseguiti da tecnici specializzati.

Inconvenienti e rimedi

Dismissione e fine vita del prodotto

KIT WW - KIT PW sono composti principalmente da materiali

Gli elementi costituenti l’imballo dei prodotti devono essere

suddivisi in base alle proprie caratteristiche e devono essere

riposti in appositi luoghi di raccolta differenziata. Al momento della

dismissione dell’apparecchio, si dovrà provvedere

allo

smaltimento delle parti costituenti il modulo in modo differenziato.

Per lo smaltimento fare riferimento ai regolamenti locali

e non

disperde il prodotto o parte di esso nell’ambiente.

PROBLEMA RIMEDIO

Circolazione del flusso nel modulo

assente o non regolabile

•Controllare le pompe di circolazione

termoprodotto ed impianto

•Verificare il corretto colleg. idraulico

•Verificare l’assenza di ostruzioni

nelle tubazioni dell’impianto

•Pulire eventuali filtri

Al segnale del termostato

termocamino il modulo non si attiva

•Verificare il corretto colleg. elettrico

Resa termica del modulo non

sufficiente

•Controllare l’intasamento dello

scambiatore di calore

•Verificare la corretta velocità di

rotazione delle pompe termoprodotto

ed impianto

•Pulire eventuali filtri

•Verificare l’assenza di ostruzioni

nelle tubazioni dell’impianto

La caldaia a combustibile solido va

spesso in ebollizione

•Verificare il corretto abbinamento tra

la potenza termica del termoprodotto

dei moduli

KIT WW - KIT PW

e dell’impianto di riscaldamento

KIT PW

che li rendono smaltibili del totale rispetto dell’ambiente.

- KIT PW

Unità di interfaccia tra termoprodotto e caldaia con scambiatore a piastre per riscaldamento e

sono donati di pompe con controllo automatico della

posizione facilmente accessibile in modo da agevolare gli

eventuali interventi di manutenzioneda parte del personale

qualificato.

KIT WW

Tutti i manuali aggiornati sono sul nostro sito www.edilkamin.com

per la produzione di acqua calda sanitaria.

l’eventuale sporcizia che può compromettere il funzionamento

dell’unità stessa.

LEGENDA

1) Modulo

2) Termoprodotto

3) Caldaia Tradizionale

4) Centralina

5) Impianto termico

6) Vaso espansione

7) Valvola priorità ACS

8) Utenze ACS

9) Pompa

10) Flussostato

S.T.) Sonda temperatura

Acquedotto

S.T.

S. T.

LEGENDA

1) Modulo

2) Termoprodotto

3) Caldaia Tradizionale

4) Centralina

5) Impianto termico

6) Vaso espansione aperto

7) Valvola priorità ACS

8) Utenze ACS

9) Flussostato

S.T.) Sonda temperatura

Acquedotto

MODULO di interfaccia KIT WW - KIT PW

Gli schemi presenti in questo manuale sono indicativi e a puro uso illustrativo: non sono dunque sempre strettamente riferiti al prodotto specifico e in nessun caso sono contrattuali.

ATTENZIONE: nel caso il generatore a biomassa sia fornito di serpentino

di sicurezza scarico termico, munire il sistema di apposita valvola.
