Einhell GE-HH 18/45 Li T Manual

Einhell Hækkeklipper GE-HH 18/45 Li T

Læs gratis den danske manual til Einhell GE-HH 18/45 Li T (144 sider) i kategorien Hækkeklipper. Denne vejledning er vurderet som hjælpsom af 41 personer og har en gennemsnitlig bedømmelse på 4.0 stjerner ud af 21 anmeldelser. Har du et spørgsmål om Einhell GE-HH 18/45 Li T, eller vil du spørge andre brugere om produktet?

Download PDF

Side 1/144

GE-HH 18/45 Li T Kit

Art.-Nr.: 34.108.66 I.-Nr.: 11017

Art.-Nr.: 34.108.65 I.-Nr.: 11017

D Originalbetriebsanleitung

Akku-Teleskop-Heckenschere

GB Original operating instructions

Cordless telescopic hedge trimmer

F Mode d’emploi d’origine

Taille-haies a accumulateur

I Istruzioni per l’uso originali

Cesoie per siepi a batteria

DK/ Original betjeningsvejledning

N Akku-hækkeklipper

S Original-bruksanvisning

Batteridriven häcksax

CZ Originální návod k obsluze

Akumulátorové plotové n žkyů

SK Originálny návod na obsluhu

Akumulátorové záhradnícke

nožnice

NL Originele handleiding

Accuheggenschaar

E Manual de instrucciones original

Tijeras recortasetos de pilas

recargables

FIN Alkuperäiskäyttöohje

Akkukäyttöiset pensassakset

SLO Originalna navodila za uporabo

Baterijske škarje za živo mejo

H Eredeti használati utasítás

Akku-kerti olló

Anl_GE_HH_18_45_Li_T_SPK9.indb 1

Anl_GE_HH_18_45_Li_T_SPK9.indb 1Anl_GE_HH_18_45_Li_T_SPK9.indb 1

Anl_GE_HH_18_45_Li_T_SPK9.indb 1

09.04.2019 14:36:09

09.04.2019 14:36:0909.04.2019 14:36:0909.04.2019 14:36:09

- 2 -

2a 7a

6 4 2a 6 7

Anl_GE_HH_18_45_Li_T_SPK9.indb 2

Anl_GE_HH_18_45_Li_T_SPK9.indb 2Anl_GE_HH_18_45_Li_T_SPK9.indb 2

Anl_GE_HH_18_45_Li_T_SPK9.indb 2

09.04.2019 14:36:18

09.04.2019 14:36:1809.04.2019 14:36:1809.04.2019 14:36:18

- 3 -

5 6

Anl_GE_HH_18_45_Li_T_SPK9.indb 3

Anl_GE_HH_18_45_Li_T_SPK9.indb 3Anl_GE_HH_18_45_Li_T_SPK9.indb 3

Anl_GE_HH_18_45_Li_T_SPK9.indb 3

09.04.2019 14:36:19

09.04.2019 14:36:1909.04.2019 14:36:1909.04.2019 14:36:19

- 4 -

9 10

13a

10 11 12 13

13 14

Anl_GE_HH_18_45_Li_T_SPK9.indb 4

Anl_GE_HH_18_45_Li_T_SPK9.indb 4Anl_GE_HH_18_45_Li_T_SPK9.indb 4

Anl_GE_HH_18_45_Li_T_SPK9.indb 4

09.04.2019 14:36:23

09.04.2019 14:36:2309.04.2019 14:36:2309.04.2019 14:36:23

- 5 -

15 16

17 18

19 20

Anl_GE_HH_18_45_Li_T_SPK9.indb 5

Anl_GE_HH_18_45_Li_T_SPK9.indb 5Anl_GE_HH_18_45_Li_T_SPK9.indb 5

Anl_GE_HH_18_45_Li_T_SPK9.indb 5

09.04.2019 14:36:26

09.04.2019 14:36:2609.04.2019 14:36:2609.04.2019 14:36:26

- 6 -

21 22

23 1

6 7 8 9 10 11

2 3 4 5

Anl_GE_HH_18_45_Li_T_SPK9.indb 6

Anl_GE_HH_18_45_Li_T_SPK9.indb 6Anl_GE_HH_18_45_Li_T_SPK9.indb 6

Anl_GE_HH_18_45_Li_T_SPK9.indb 6

09.04.2019 14:36:27

09.04.2019 14:36:2709.04.2019 14:36:2709.04.2019 14:36:27

- 7 -

Gefahr!

Beim Benutzen von Geräten müssen einige Si-

cherheitsvorkehrungen eingehalten werden, um

Verletzungen und Schäden zu verhindern. Lesen

Sie diese Bedienungsanleitung / Sicherheitshin-

weise deshalb sorgfältig durch. Bewahren Sie die-

se gut auf, damit Ihnen die Informationen jederzeit

zur Verfügung stehen. Falls Sie das Gerät an an-

dere Personen übergeben sollten, händigen Sie

diese Bedienungsanleitung / Sicherheitshinweise

bitte mit aus. Wir übernehmen keine Haftung für

Unfälle oder Schäden, die durch Nichtbeachten

dieser Anleitung und den Sicherheitshinweisen

entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise ﬁ nden

Sie im beiliegenden Heftchen!

Gefahr!

Lesen Sie alle Sicherheitshinweise und An-

weisungen. Versäumnisse bei der Einhaltung der

Sicherheitshinweise und Anweisungen können

elektrischen Schlag, Brand und/oder schwere

Verletzungen verursachen. Bewahren Sie alle

Sicherheitshinweise und Anweisungen für

die Zukunft auf.

Dieses Gerät ist nicht dafür bestimmt, durch Per-

sonen (einschließlich Kinder) mit eingeschränk-

ten physischen, sensorischen oder geistigen

Fähigkeiten oder mangels Erfahrung und/oder

mangels Wissen benutzt zu werden, es sei denn,

sie werden durch eine für ihre Sicherheit zustän-

dige Person beaufsichtigt oder erhielten von ihr

Anweisungen, wie das Gerät zu benutzen ist.

Kinder sollten beaufsichtigt werden, um sicherzu-

stellen, dass sie nicht mit dem Gerät spielen.

Erklärung der Symbole auf dem Gerät

(Bild 23):

1. Warnung!

2. Augen-/ Kopf- und und Gehörschutz tragen!

3. Gerät vor Regen oder Nässe schützen!

5. Lebensgefahr durch Stromschlag. Der Ab-

stand zu Stromleitungen muss mindestens

10m betragen!

6. Vor Inbetriebnahme Gebrauchsanleitung le-

sen!

7. Festes Schuhwerk tragen!

8. Achten Sie auf herabfallende und wegschleu-

dernde Teile!

9. Abstand halten.

11. Schutzhandschuhe tragen

2. Gerätebeschreibung und

Lieferumfang

2.1 Gerätebeschreibung (Abb. 1)

1. Akku

2. Haltegriﬀ

3. Ein- Ausschalter

4. Einschaltsperre

5. Sperrknopf Neigungsverstellung Haltegriﬀ

6. Montagemutter

7. Rohr

8. Schultergurt mit Sicherheitsentriegelung

9. Zusatzhandgriﬀ

10. Verriegelungsmutter Teleskoprohr 1

11. Teleskoprohr 1

12. Verriegelungsmutter Teleskoprohr 2

13. Teleskoprohr 2 mit Motorgehäuse

14. Sperrknopf Neigungsverstellung

Motorgehäuse

19. Anbausatz Heckenschere

20. Schutz für Heckenscherenmesser

21. Ladegerät

2.2 Lieferumfang

Bitte überprüfen Sie die Vollständigkeit des Arti-

kels anhand des beschriebenen Lieferumfangs.

Bei Fehlteilen wenden Sie sich bitte spätestens

innerhalb von 5 Arbeitstagen nach Kauf des Arti-

kels unter Vorlage eines gültigen Kaufbeleges an

unser Service Center oder an die Verkaufstelle,

bei der Sie das Gerät erworben haben. Bitte

beachten Sie hierzu die Gewährleistungstabelle

in den Service-Informationen am Ende der An-

leitung.

• Öffnen Sie die Verpackung und nehmen Sie

das Gerät vorsichtig aus der Verpackung.

• Entfernen Sie das Verpackungsmaterial so-

wie Verpackungs-/ und Transportsicherungen

(falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollstän-

dig ist.

• Kontrollieren Sie das Gerät und die Zubehör-

teile auf Transportschäden.

• Bewahren Sie die Verpackung nach Möglich-

keit bis zum Ablauf der Garantiezeit auf.

Anl_GE_HH_18_45_Li_T_SPK9.indb 7

Anl_GE_HH_18_45_Li_T_SPK9.indb 7Anl_GE_HH_18_45_Li_T_SPK9.indb 7

Anl_GE_HH_18_45_Li_T_SPK9.indb 7

09.04.2019 14:36:27

09.04.2019 14:36:2709.04.2019 14:36:2709.04.2019 14:36:27

- 8 -

Gefahr!

Gerät und Verpackungsmaterial sind kein

Kinderspielzeug! Kinder dürfen nicht mit

Kunststoﬀ beuteln, Folien und Kleinteilen

spielen! Es besteht Verschluckungs- und Er-

stickungsgefahr!

• Haltegriff komplett

• Rohr mit Motoreinheit komplett

• Schultergurt mit Sicherheitsentriegelung

• Anbausatz Heckenschere

• Schutz für Heckenscherenmesser

• Akku (bei Art.-Nr.: 34.108.66 nicht im

Lieferumfang)

• Ladegerät (bei Art.-Nr.: 34.108.66 nicht im

Lieferumfang)

• Originalbetriebsanleitung

• Sicherheitshinweise

3. Bestimmungsgemäße

Verwendung

Heckenschere

Der Anbausatz Heckenschere darf nur am mitge-

lieferten Motorkopf montiert werden.

Vorsicht! Diese Heckenschere ist zum Schneiden

von Hecken Büschen und Sträuchern geeignet.

Vorsicht! Benutzen Sie das Gerät nicht, um Gras

zu schneiden.

Die Maschine darf nur nach ihrer Bestimmung

verwendet werden. Jede weitere darüber hinaus-

gehende Verwendung ist nicht bestimmungsge-

mäß. Für daraus hervorgerufene Schäden oder

Verletzungen aller Art haftet der Benutzer/Bedie-

ner und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestim-

mungsgemäß nicht für den gewerblichen, hand-

werklichen oder industriellen Einsatz konstruiert

wurden. Wir übernehmen keine Gewährleistung,

wenn das Gerät in Gewerbe-, Handwerks- oder

Industriebetrieben sowie bei gleichzusetzenden

Tätigkeiten eingesetzt wird.

4. Technische Daten

Schwertlänge: ......................................... 450 mm

Schnittlänge max.: .................................. 400 mm

Zahnabstand: ............................................ 16 mm

Schnitte/min: ................................................ 1700

Li-Ion-Akku

Spannung: ..............................................18 V d.c.

Kapazität: ................................................... 3,0 Ah

Ladezeit: ...................................................... 1,0 h

Ladegerät

Eingangsspannung: ...........200-250 V ~ 50-60 Hz

Aufnahmeleistung: ...................................... 72 W

Ausgangsspannung: ...............................21 V d.c.

Ausgangsstrom: .............................................. 3 A

Gefahr!

Geräusch und Vibration

Die Geräusch- und Vibrationswerte wurden ent-

sprechend ISO 22868 ermittelt.

Schalldruckpegel LpA ......................... 81,05 dB(A)

Unsicherheit KpA ............................................3 dB

Schallleistungspegel L

WA gemessen . 98,23 dB(A)

Unsicherheit KWA ........................................... 3 dB

Schallleistungspegel L

WA garantiert ...... 102 dB(A)

Tragen Sie einen Gehörschutz.

Die Einwirkung von Lärm kann Gehörverlust be-

wirken.

Schwingungsgesamtwerte (Vektorsumme dreier

Richtungen) ermittelt entsprechend ISO 22867.

Handgriﬀ unter Last

Schwingungsemissionswert ah 2,5 m/s≤2

Der angegebene Schwingungsemissionswert ist

nach einem genormten Prüfverfahren gemessen

worden und kann sich, abhängig von der Art und

Weise, in der das Elektrowerkzeug verwendet

wird, ändern und in Ausnahmefällen über dem

angegebenen Wert liegen.

Der angegebene Schwingungsemissionswert

kann zum Vergleich eines Elektrowerkzeuges mit

einem anderen verwendet werden.

Anl_GE_HH_18_45_Li_T_SPK9.indb 8

Anl_GE_HH_18_45_Li_T_SPK9.indb 8Anl_GE_HH_18_45_Li_T_SPK9.indb 8

Anl_GE_HH_18_45_Li_T_SPK9.indb 8

09.04.2019 14:36:27

09.04.2019 14:36:2709.04.2019 14:36:2709.04.2019 14:36:27

- 9 -

Der angegebene Schwingungsemissionswert

kann auch zu einer einleitenden Einschätzung der

Beeinträchtigung verwendet werden.

Beschränken Sie die Geräuschentwicklung

und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfreie Geräte.

• Warten und reinigen Sie das Gerät regelmä-

ßig.

• Passen Sie Ihre Arbeitsweise dem Gerät an.

• Überlasten Sie das Gerät nicht.

• Lassen Sie das Gerät gegebenenfalls über-

prüfen.

• Schalten Sie das Gerät aus, wenn es nicht

benutzt wird.

• Tragen Sie Handschuhe.

5. Vor Inbetriebnahme

Vorsicht! Montieren Sie den Akku erst, nach-

dem das Gerät vollständig montiert und alle

Einstellungen getätigt wurden. Tragen Sie stets

Schutzhandschuhe, wenn Sie Arbeiten am Gerät

vornehmen, um Verletzungen zu vermeiden.

Packen Sie alle Teile sorgfältig aus und überprü-

fen Sie diese auf Vollständigkeit (Abb.1)

5.1 Montage allgemein

a) Abb. 2-3: Stecken Sie das Rohr (7) bis zur

Wulst (7a) auf das Haltegriﬀ gehäuse (2a) und

schrauben Sie es mit der Montagemutter (6)

fest.

b) Abb. 4: Haken Sie den Karabiner (A) des

Schultergurtes (8) an der Gurthalterung (B)

ein.

c) Abb. 4a: Der Zusatzhandgriﬀ besteht aus

Handgriﬀ (N), Sechskantschraube (P) und

Verriegelung (F). Er wird wie abgebildet an

der Handgriﬀ halterung (U) montiert. Drücken

Sie dazu die Sechskantschraube (P) in den

Handgriﬀ (N) und schrauben Sie ihn mit der

Verriegelung (F) fest.

5.2 Zusatzhandgriﬀ einstellen (Abb. 5-6)

a) Neigung des Zusatzhandgriﬀ s einstellen

Öﬀ nen (a) Sie die Verriegelung (F). Stellen Sie die

gewünschte Neigung des Zusatzhandgriﬀ s (9)

ein. Schließen (b) Sie die Verriegelung (F).

b) Zusatzhandgriﬀ verschieben

Öﬀ nen (a) Sie die Verriegelung (H) und verschie-

ben Sie den Zusatzhandriﬀ (9) an die gewünschte

Stelle. Schließen (b) Sie die Verriegelung (H).

5.3 Schultergurt anlegen

Warnung! Tragen Sie bei der Arbeit immer einen

Schultergurt. Schalten Sie das Gerät immer aus,

bevor Sie den Schultergurt lösen. Es besteht Ver-

letzungsgefahr.

1. Haken Sie den Karabiner (Abb. 4/Pos. A) in

die Gurthalterung ein.

2. Legen Sie den Schultergurt (Abb. 7/Pos. 8)

über die Schulter.

3. Stellen Sie die Gurtlänge so ein, dass sich

die Gurthalterung auf Hüfthöhe beﬁ ndet

(Abb. 7).

4. Der Schultergurt ist mit einer Schnalle ausge-

stattet. Drücken Sie, falls es notwendig ist das

Gerät schnell abzulegen, die Haken zusam-

men (Abb. 8).

5. Zum Verändern der Gurtposition am Gerät,

drücken Sie die beiden Metallschlaufen (Abb.

4/Pos. L / M) gegeneinander und verschieben

Sie die Gurthalterung am Rohr.

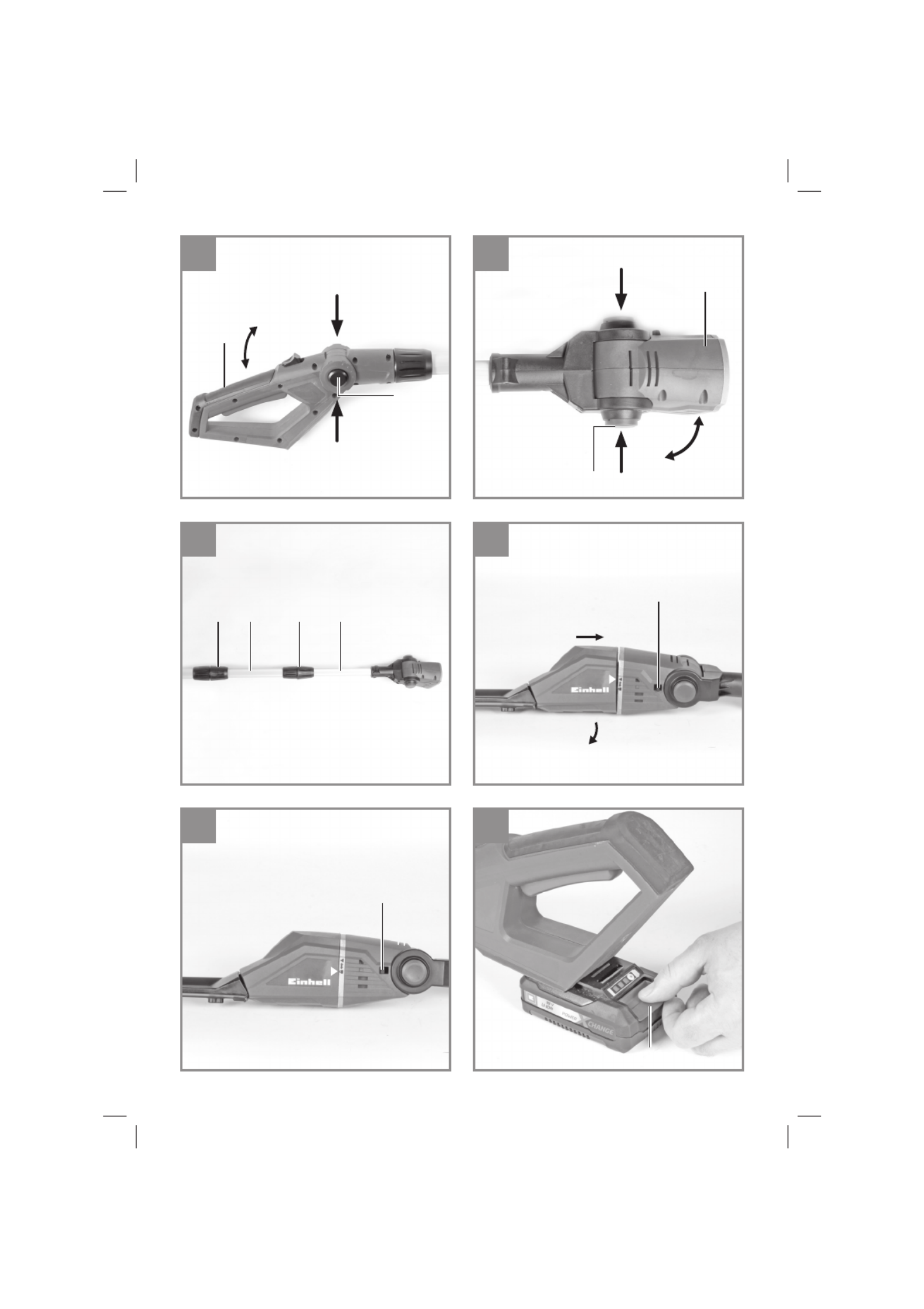

5.4 Neigung Haltegriﬀ einstellen (Abb. 9)

Drücken Sie die beiden Sperrknöpfe (5) und

stellen Sie die Neigung des Haltegriﬀ es (2) in 4

Raststufen ein.

5.5 Neigung Motorgehäuse einstellen

(Abb. 10)

Drücken Sie die beiden Sperrknöpfe (14) und

stellen Sie die Neigung des Motorgehäuses (13a)

in 7 Raststufen ein.

5.6 Teleskoprohre einstellen (Abb. 11)

1. Öﬀ nen Sie die Teleskoprohr-Verriegelungs-

muttern (10 + 12) durch Linksdrehung.

2. Ziehen Sie die Teleskoprohre (11 + 13) soweit

dies für die Arbeitshöhe erforderlich ist her-

aus.

3. Schließen Sie die Teleskoprohr-Verriege-

lungsmuttern (10 + 12) durch Rechtsdrehung.

5.7 Heckenscheren - Anbausatz an Motorkopf

montieren (Abb. 12 – 13)

Der Schutz muss über das Heckenscherenmes-

ser geschoben sein, um Verletzungen zu vermei-

den.

1. Positionieren Sie den Heckenscheren – An-

bausatz und den Motorkopf so, dass die an

beiden Teilen vorhandenen Pfeile überein-

stimmen.

2. Drücken Sie den Heckenscheren – Anbau-

satz gegen den Motorkopf. Der Verrieg-

lungsknopf (R) wird dadurch nach rechts

geschoben. Drehen Sie den Heckenscheren

– Anbausatz nach rechts. Der Heckenscheren

Anl_GE_HH_18_45_Li_T_SPK9.indb 9

Anl_GE_HH_18_45_Li_T_SPK9.indb 9Anl_GE_HH_18_45_Li_T_SPK9.indb 9

Anl_GE_HH_18_45_Li_T_SPK9.indb 9

09.04.2019 14:36:28

09.04.2019 14:36:2809.04.2019 14:36:2809.04.2019 14:36:28

- 10 -

– Anbausatz verriegelt sich am Motorkopf und

ist fest montiert. Der Verriegelungsknopf (R)

wird dabei nach links gedrückt.

5.8 Heckenscheren - Anbausatz an Motor-

kopf entfernen (Abb. 12 – 13)

Der Schutz muss über das Heckenscherenmes-

ser geschoben sein, um Verletzungen zu vermei-

den.

1. Ziehen Sie den Verriegelungsknopf (R) nach

rechts.

2. Drehen Sie den Heckenscheren – Anbausatz

soweit, dass die Pfeile an Motorkopf und

Heckenscheren – Anbausatz übereinstimmen

und dieser entfernt werden kann.

5.9 Montage des Akkus (Abb. 14 - 15)

Drücken Sie wie in Abb. 14 zu sehen die Rast-

taste (T) des Akkus und schieben Sie den Akku

in die dafür vorgesehene Akkuaufnahme. Sobald

der Akku in einer Position wie in Abb. 15 zu se-

hen ist, auf Einrasten der Rasttaste achten! Der

Ausbau des Akkus erfolgt in umgekehrter Rei-

henfolge!

5.10 Laden des Akkus (Abb. 16)

1. Akku-Pack aus dem Gerät nehmen. Dazu die

Rasttaste (T) drücken.

2. Vergleichen, ob die auf dem Typenschild

angegebene Netzspannung mit der vorhan-

denen Netzspannung übereinstimmt. Stecken

Sie den Netzstecker des Ladegeräts (21)

in die Steckdose. Die grüne LED beginnt zu

blinken.

3. Stecken Sie den Akku (1) auf das Ladegerät

(21).

4. Unter Punkt „Anzeige Ladegerät“ ﬁ nden Sie

eine Tabelle mit den Bedeutungen der LED

Anzeige am Ladegerät.

Während des Ladens kann sich der Akku etwas

erwärmen. Dies ist jedoch normal.

Sollte das Laden des Akku-Packs nicht möglich

sein, überprüfen Sie bitte,

• ob an der Steckdose die Netzspannung vor-

handen ist

• ob ein einwandfreier Kontakt an den Lade-

kontakten vorhanden ist.

Sollte das Laden des Akku-Packs immer noch

nicht möglich sein, bitten wir Sie,

• das Ladegerät

• und den Akku-Pack

an unseren Kundendienst zu senden.

Im Interesse einer langen Lebensdauer des Akku-

Packs sollten Sie für eine rechtzeitige Wiederauf-

ladung des Akku-Packs sorgen. Dies ist auf jeden

Fall notwendig, wenn Sie feststellen, dass die

Leistung des Akku-Gerätes nachlässt. Entladen

Sie den Akku-Pack nie vollständig. Dies führt zu

einem Defekt des Akku-Packs!

6. Betrieb

Beachten Sie bitte die gesetzlichen Bestimmun-

gen zur Lärmschutzverordnung, die örtlich unter-

schiedlich sein können.

Vorsicht! Tragen Sie bei der Arbeit immer einen

Schultergurt. Schalten Sie das Gerät immer aus

bevor Sie den Schultergurt lösen. Es besteht Ver-

letzungsgefahr.

Legen Sie den Schultergurt wie zuvor beschrie-

ben an, montieren Sie den gewünschten Anbau-

satz und stellen Sie das Gerät Ihren Bedürfnissen

entsprechend ein.

Ein- / Ausschalten

Einschalten

• Gerät mit beiden Händen an den Griffen fest-

halten (Daumen unter den Zusatzhandgriff)

• Einschaltsperre (Abb. 3 / Pos. 4) nach vorne

schieben und halten.

• Gerät mit Ein- / Ausschalter (Abb. 3 / Pos. 3)

einschalten. Die Einschaltsperre kann jetzt

wieder losgelassen werden.

Ausschalten

Ein- / Ausschalter (Abb. 3 / Pos. 3) loslassen.

Anl_GE_HH_18_45_Li_T_SPK9.indb 10

Anl_GE_HH_18_45_Li_T_SPK9.indb 10Anl_GE_HH_18_45_Li_T_SPK9.indb 10

Anl_GE_HH_18_45_Li_T_SPK9.indb 10

09.04.2019 14:36:28

09.04.2019 14:36:2809.04.2019 14:36:2809.04.2019 14:36:28

- 11 -

7. Arbeiten mit dem Heckenscheren-

Anbausatz

• Prüfen Sie die Funktion der Schneidmesser.

Die beidseitig schneidenden Messer sind ge-

genläufig und garantieren dadurch eine hohe

Schneidleistung und ruhigen Lauf.

• Achten Sie auf einen sicheren Stand und hal-

ten Sie das Gerät mit beiden Händen und mit

Abstand vom eigenen Körper gut fest. Achten

Sie vor dem Einschalten darauf, dass das

Gerät keine Gegenstände berührt.

Arbeitshinweise

• Außer für Hecken kann eine Heckenschere

auch für den Schnitt von Sträuchern und Ge-

büsch eingesetzt werden.

• Die beste Schnittleistung erreichen Sie, wenn

die Heckenschere so geführt wird, dass die

Messerzähne in einem Winkel von ca. 15° zur

Hecke gerichtet sind (siehe Abb. 17).

• Die beidseitig schneidenden, gegenläufigen

Messer ermöglichen ein Schneiden in beiden

Richtungen (siehe Abb. 18).

• Um eine gleichmäßige Heckenhöhe zu er-

reichen, wird das Spannen eines Fadens als

Richtschnur entlang der Heckenkante emp-

fohlen. Die überstehenden Zweige werden

abgeschnitten (siehe Abb. 19/20).

• Die Seitenflächen einer Hecke werden mit

bogenförmigen Bewegungen von unten nach

oben geschnitten (siehe Abb. 21).

8. Reinigung, Wartung und

Ersatzteilbestellung

Gefahr!

Ziehen Sie vor allen Reinigungs- und Wartungsar-

beiten den Akku-Pack.

8.1 Reinigung

• Reinigen Sie regelmäßig den Spannmecha-

nismus, indem Sie ihn mit Druckluft ausbla-

sen oder mit einer Bürste säubern. Verwen-

den Sie keine Werkzeuge zum Reinigen.

• Halten Sie die Griffe ölfrei, damit Sie immer

sicheren Halt haben.

• Tauchen Sie das Gerät zur Reinigung keines-

falls in Wasser oder andere Flüssigkeiten.

• Entfernen Sie Ablagerungen an den Schutz-

abdeckungen mit einer Bürste.

• Halten Sie Schutzvorrichtungen, Luftschlitze

und Motorengehäuse so staub- und schmutz-

frei wie möglich. Reiben Sie das Gerät mit

einem sauberen Tuch ab oder blasen Sie es

mit Druckluft bei niedrigem Druck aus.

• Wir empfehlen, dass Sie das Gerät direkt

nach jeder Benutzung reinigen.

• Reinigen Sie das Gerät regelmäßig mit einem

feuchten Tuch und etwas Schmierseife. Ver-

wenden Sie keine Reinigungs- oder Lösungs-

mittel; diese könnten die Kunststoffteile des

Gerätes angreifen. Achten Sie darauf, dass

kein Wasser in das Geräteinnere gelangen

kann. Das Eindringen von Wasser in ein Elek-

trogerät erhöht das Risiko eines elektrischen

Schlages.

8.2 Wartung

Um stets beste Leistungen zu erhalten, sollten

die Messer regelmäßig gereinigt und geschmiert

werden. Entfernen Sie die Ablagerungen mit einer

Bürste und tragen Sie einen leichten Ölﬁ lm auf

(Abb. 22).

8.3 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende

Angaben gemacht werden:

• Typ des Gerätes

• Artikelnummer des Gerätes

• Ident-Nummer des Gerätes

• Ersatzteilnummer des erforderlichen Ersatz-

teils

Aktuelle Preise und Infos ﬁ nden Sie unter

www.isc-gmbh.info

9. Entsorgung und

Wiederverwertung

Das Gerät beﬁ ndet sich in einer Verpackung um

Transportschäden zu verhindern. Diese Verpa-

ckung ist Rohstoﬀ und ist somit wieder verwend-

bar oder kann dem Rohstoﬀ kreislauf zurückge-

führt werden. Das Gerät und dessen Zubehör

bestehen aus verschiedenen Materialien, wie

z.B. Metall und Kunststoﬀ e. Defekte Geräte ge-

hören nicht in den Hausmüll. Zur fachgerechten

Entsorgung sollte das Gerät an einer geeigneten

Sammelstellen abgegeben werden. Wenn Ihnen

keine Sammelstelle bekannt ist, sollten Sie bei

der Gemeindeverwaltung nachfragen.

Anl_GE_HH_18_45_Li_T_SPK9.indb 11

Anl_GE_HH_18_45_Li_T_SPK9.indb 11Anl_GE_HH_18_45_Li_T_SPK9.indb 11

Anl_GE_HH_18_45_Li_T_SPK9.indb 11

09.04.2019 14:36:28

09.04.2019 14:36:2809.04.2019 14:36:2809.04.2019 14:36:28

- 12 -

10. Lagerung

Lagern Sie das Gerät und dessen Zubehör an

einem dunklen, trockenen und frostfreiem Ort. Die

optimale Lagertemperatur liegt zwischen 5 und

30 C. Bewahren Sie das Elektrowerkzeug in der ˚

Originalverpackung auf.

Anl_GE_HH_18_45_Li_T_SPK9.indb 12

Anl_GE_HH_18_45_Li_T_SPK9.indb 12Anl_GE_HH_18_45_Li_T_SPK9.indb 12

Anl_GE_HH_18_45_Li_T_SPK9.indb 12

09.04.2019 14:36:28

09.04.2019 14:36:2809.04.2019 14:36:2809.04.2019 14:36:28

- 13 -

11. Fehlersuchplan

Gefahr!

Vor der Fehlersuche ausschalten und Akku entfernen.

Die folgende Tabelle zeigt Fehlersymptome auf und beschreibt wie Sie Abhilfe schaﬀ en können, wenn

Ihre Maschine einmal nicht richtig arbeitet. Wenn Sie damit das Problem nicht lokalisieren und beseiti-

gen können, wenden Sie sich an Ihre Service-Werkstatt.

Störung Mögliche Ursache Behebung

Gerät funktioniert

nicht

- Akku leer

- Akku nicht korrekt eingesteckt

- Akku laden

- Akku entfernen und neu einstecken

Gerät arbeitet inter-

mittierend

- Externer Wackelkontakt

- Interner Wackelkontakt

- Ein-/Ausschalter defekt

- Fachwerkstatt aufsuchen

Anl_GE_HH_18_45_Li_T_SPK9.indb 13

Anl_GE_HH_18_45_Li_T_SPK9.indb 13Anl_GE_HH_18_45_Li_T_SPK9.indb 13

Anl_GE_HH_18_45_Li_T_SPK9.indb 13

09.04.2019 14:36:28

09.04.2019 14:36:2809.04.2019 14:36:2809.04.2019 14:36:28

- 14 -

10. Anzeige Ladegerät

Anzeigestatus Bedeutung und Maßnahme

Rote LED Grüne LED

Aus Blinkt Betriebsbereitschaft

Das Ladegerät ist an das Netz angeschlossen und betriebsbereit,

Akku ist nicht im Ladegerät

An Aus Laden

Das Ladegerät lädt den Akku im Schnellladebetrieb.

Die entsprechenden Ladezeiten ﬁ nden Sie direkt am Ladegerät.

Hinweis! Je nach vorhandener Akkuladung können die tatsächlichen

Ladezeiten von den angegebenen Ladezeiten etwas abweichen.

Aus An Der Akku ist aufgeladen und einsatzbereit.

Danach wird bis zur vollständigen Ladung auf eine Schonladung

umgeschaltet.

Lassen Sie hierzu den Akku etwa 15 min. länger am Ladegerät.

Maßnahme:

Entnehmen Sie den Akku aus dem Ladegerät. Trennen Sie das

Ladegerät vom Netz.

Blinkt Aus Anpassungsladung

Das Ladegerät beﬁ ndet sich im Modus für schonende Ladung.

Hierbei wird der Akku aus Sicherheitsgründen langsamer geladen

und benötigt mehr Zeit. Dies kann folgende Ursachen haben:

- Akku wurde sehr lange Zeit nicht mehr geladen.

- Die Akkutemperatur liegt nicht im Idealbereich zwischen 10° C und

45° C.

Maßnahme:

Warten Sie bis der Ladevorgang abgeschlossen ist, der

Akku kann trotzdem weiter geladen werden.

Blinkt Blinkt Fehler

Ladevorgang ist nicht mehr möglich. Der Akku ist defekt.

Maßnahme:

Ein defekter Akku darf nicht mehr geladen werden.

Entnehmen Sie den Akku aus dem Ladegerät.

An An Temperaturstörung

Der Akku ist zu heiß (z. B. direkte Sonnenbestrahlung) oder zu kalt

(unter 0° C)

Maßnahme:

Entnehmen Sie den Akku und bewahren Sie diesen

1 Tag bei Raumtemperatur (ca. 20° C) auf.

Anl_GE_HH_18_45_Li_T_SPK9.indb 14

Anl_GE_HH_18_45_Li_T_SPK9.indb 14Anl_GE_HH_18_45_Li_T_SPK9.indb 14

Anl_GE_HH_18_45_Li_T_SPK9.indb 14

09.04.2019 14:36:28

09.04.2019 14:36:2809.04.2019 14:36:2809.04.2019 14:36:28

- 15 -

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in

nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt-

gerechten Wiederverwertung zugeführt werden.

Recycling-Alternative zur Rücksendeauﬀ orderung:

Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge-

rechten Verwertung im Falle der Eigentumsaufgabe verpﬂ ichtet. Das Altgerät kann hierfür auch einer

Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne der nationalen Kreislaufwirt-

schafts- und Abfallgesetze durchführt. Nicht betroﬀ en sind den Altgeräten beigefügte Zubehörteile und

Hilfsmittel ohne Elektrobestandteile.

Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte,

auch auszugsweise, ist nur mit ausdrücklicher Zustimmung der iSC GmbH zulässig.

Technische Änderungen vorbehalten

Diese Sendung enthält Lithium-Ionen-Batterien.

Gemäß Sondervorschrift 188 unterliegt diese Sendung nicht den Vorschriften des ADR. Sorgsam

behandeln. Entzündungsgefahr bei Beschädigung des Versandstücks. Bei Beschädigung des Versand-

stücks: Kontrolle und erforderlichenfalls erneutes Verpacken.

Für zusätzliche Informationen rufen Sie bitte die 0049 9951 95920-66 an.

Anl_GE_HH_18_45_Li_T_SPK9.indb 15

Anl_GE_HH_18_45_Li_T_SPK9.indb 15Anl_GE_HH_18_45_Li_T_SPK9.indb 15

Anl_GE_HH_18_45_Li_T_SPK9.indb 15

09.04.2019 14:36:28

09.04.2019 14:36:2809.04.2019 14:36:2809.04.2019 14:36:28

- 16 -

Service-Informationen

Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service-

Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service-

Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate-

rialien zur Verfügung.

Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen

Verschleiß unterliegen bzw. folgende Teile als Verbrauchsmaterialien benötigt werden.

Kategorie Beispiel

Verschleißteile* Messerführung, Akku

Verbrauchsmaterial/ Verbrauchsteile* Messer

Fehlteile

* nicht zwingend im Lieferumfang enthalten!

Bei Mängel oder Fehlern bitten wir Sie, den Fehlerfall im Internet unter www.isc-gmbh.info anzumelden.

Bitte achten Sie auf eine genaue Fehlerbeschreibung und beantworten Sie dazu in jedem Fall folgende

Fragen:

• Hat das Gerät bereits einmal funktioniert oder war es von Anfang an defekt?

• Ist Ihnen vor dem Auftreten des Defektes etwas aufgefallen (Symptom vor Defekt)?

• Welche Fehlfunktion weist das Gerät Ihrer Meinung nach auf (Hauptsymptom)?

Beschreiben Sie diese Fehlfunktion.

Anl_GE_HH_18_45_Li_T_SPK9.indb 16

Anl_GE_HH_18_45_Li_T_SPK9.indb 16Anl_GE_HH_18_45_Li_T_SPK9.indb 16

Anl_GE_HH_18_45_Li_T_SPK9.indb 16

09.04.2019 14:36:28

09.04.2019 14:36:2809.04.2019 14:36:2809.04.2019 14:36:28

- 17 -

Garantieurkunde

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht

einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter

der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo-

nisch über die angegebene Servicerufnummer zur Verfügung. Für die Geltendmachung von Garantiean-

sprüchen gilt folgendes:

1. Diese Garantiebedingungen richten sich ausschließlich an Verbraucher, d. h. natürliche Personen,

die dieses Produkt weder im Rahmen ihrer gewerblichen noch anderen selbständigen Tätigkeit

nutzen wollen. Diese Garantiebedingungen regeln zusätzliche Garantieleistungen, die der u. g.

Hersteller zusätzlich zur gesetzlichen Gewährleistung Käufern seiner Neugeräte verspricht. Ihre

gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Unsere Garan-

tieleistung ist für Sie kostenlos.

2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neu-

en Gerät des u. g. Herstellers, die auf einem Material- oder Herstellungsfehler beruhen und ist nach

unserer Wahl auf die Behebung solcher Mängel am Gerät oder den Austausch des Gerätes be-

schränkt. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen,

handwerklichen oder beruﬂ ichen Einsatz konstruiert wurden. Ein Garantievertrag kommt daher nicht

zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebe-

trieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unserer Garantie ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung oder aufgrund nicht fach-

gerechter Installation, Nichtbeachtung der Gebrauchsanleitung (wie durch z.B. Anschluss an eine

falsche Netzspannung oder Stromart) oder Nichtbeachtung der Wartungs- und Sicherheitsbestim-

mungen oder durch Aussetzen des Geräts an anomale Umweltbedingungen oder durch mangelnde

Pﬂ ege und Wartung entstanden sind.

- Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Über-

lastung des Gerätes oder Verwendung von nicht zugelassenen Einsatzwerkzeugen oder Zubehör),

Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub, Transportschäden),

Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden

sind.

- Schäden am Gerät oder an Teilen des Geräts, die auf einen gebrauchsgemäßen, üblichen oder

sonstigen natürlichen Verschleiß zurückzuführen sind.

4. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Kaufdatum des Gerätes. Garantieansprü-

che sind vor Ablauf der Garantiezeit innerhalb von zwei Wochen, nachdem Sie den Defekt erkannt

haben, geltend zu machen. Die Geltendmachung von Garantieansprüchen nach Ablauf der Ga-

rantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer

Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät

oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-

Services.

5. Für die Geltendmachung Ihres Garantieanspruches melden Sie bitte das defekte Gerät an unter:

www.isc-gmbh.info. Halten Sie bitte den Kaufbeleg oder andere Nachweise Ihres Kaufs des Neu-

geräts bereit. Geräte, die ohne entsprechende Nachweise oder ohne Typenschild eingesendet wer-

den, sind von der Garantieleistung aufgrund mangelnder Zuordnungsmöglichkeit ausgeschlossen.

Ist der Defekt des Gerätes von unserer Garantieleistung erfasst, erhalten Sie umgehend ein repa-

riertes oder neues Gerät zurück.

Selbstverständlich beheben wir gegen Erstattung der Kosten auch gerne Defekte am Gerät, die vom

Garantieumfang nicht oder nicht mehr erfasst sind. Dazu senden Sie das Gerät bitte an unsere Service-

adresse.

Für Verschleiß-, Verbrauchs- und Fehlteile verweisen wir auf die Einschränkungen dieser Garantie ge-

mäß den Service-Informationen dieser Bedienungsanleitung.

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

Anl_GE_HH_18_45_Li_T_SPK9.indb 17

Anl_GE_HH_18_45_Li_T_SPK9.indb 17Anl_GE_HH_18_45_Li_T_SPK9.indb 17

Anl_GE_HH_18_45_Li_T_SPK9.indb 17

09.04.2019 14:36:28

09.04.2019 14:36:2809.04.2019 14:36:2809.04.2019 14:36:28

- 18 -

Sehr geehrte Kundin, sehr geehrter Kunde,

um Ihnen noch mehr Service zu bieten, haben Sie die Möglichkeit auf unserem Onlineportal weitere

Informationen abzurufen.

Sollten einmal Probleme oder Fragen zu Ihrem Produkt auftreten, können Sie schnell und einfach unter

www.isc-gmbh.info viele Aktionen durchführen. Hier einige Beispiele:

• Ersatzteile bestellen

• Aktuelle Preisauskünfte

• Verfügbarkeiten der Ersatzteile

• Servicestellen Vorort für Benzingeräte

• Defekte Geräte anmelden

• Garantieverlängerungen (nur bei bestimmten Geräten)

• Bestellverfolgung

Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info!

Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00

E-Mail: info@einhell.de · Internet: www.isc-gmbh.info

iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland)

Anl_GE_HH_18_45_Li_T_SPK9.indb 18

Anl_GE_HH_18_45_Li_T_SPK9.indb 18Anl_GE_HH_18_45_Li_T_SPK9.indb 18

Anl_GE_HH_18_45_Li_T_SPK9.indb 18

09.04.2019 14:36:28

09.04.2019 14:36:2809.04.2019 14:36:2809.04.2019 14:36:28

- 19 -

Danger!

When using the equipment, a few safety pre-

cautions must be observed to avoid injuries and

damage. Please read the complete operating

instructions and safety regulations with due care.

Keep this manual in a safe place, so that the in-

formation is available at all times. If you give the

equipment to any other person, hand over these

operating instructions and safety regulations as

well. We cannot accept any liability for damage

or accidents which arise due to a failure to follow

these instructions and the safety instructions.

1. Safety regulations

The corresponding safety information can be

found in the enclosed booklet.

Danger!

Read all safety regulations and instructions.

Any errors made in following the safety regula-

tions and instructions may result in an electric

shock, ﬁ re and/or serious injury.

Keep all safety regulations and instructions

in a safe place for future use.

This appliance is not intended for use by persons

(including children) with reduced physical, sen-

sory or mental capabilities, or lack of experience

and knowledge, unless they have been given

supervision or instruction concerning use of the

appliance by a person responsible for their safety.

Children should be supervised to ensure that they

do not play with the appliance.

Explanation of the symbols on the equipment

(Fig. 23):

1. Warning!

2. Wear safety goggles, a face guard and ear

protection.

3. Protect the equipment from rain and damp.

4. Maximum cutting length of the pole-mounted

pruner.

5. Electric shock can cause fatal injury. Keep a

distance of at least 10 m from power cables.

6. Read the directions for use before operating

the equipment.

7. Wear sturdy, non-slip footwear.

8. Watch out for falling and catapulting parts.

9. Keep your distance.

11. Wear safety gloves.

2. Layout and items supplied

2.1 Layout (Fig. 1)

1. Battery

2. Handle

3. On/Oﬀ switch

4. Safety lock-oﬀ

5. Safety lock-oﬀ for the handle angle adjuster

6. Assembly nut

7. Tube

8. Shoulder strap with safety release

9. Additional handle

10. Telescopic tube 1 lock nut

11. Telescopic tube 1

12. Telescopic tube 2 lock nut

13. Telescopic tube 2 with motor housing

14. Safety lock-oﬀ for the motor housing angle

adjuster

19. Hedge trimmer mounting kit

20. Guard for hedge cutter blade

21. Charging unit

2.2 Items supplied

Please check that the article is complete as

speciﬁ ed in the scope of delivery. If parts are

missing, please contact our service center or the

sales outlet where you made your purchase at

the latest within 5 working days after purchasing

the product and upon presentation of a valid bill

of purchase. Also, refer to the warranty table in

the service information at the end of the operating

instructions.

• Open the packaging and take out the equip-

ment with care.

• Remove the packaging material and any

packaging and/or transportation braces (if

available).

• Check to see if all items are supplied.

• Inspect the equipment and accessories for

transport damage.

• If possible, please keep the packaging until

the end of the guarantee period.

Danger!

The equipment and packaging material are

not toys. Do not let children play with plastic

bags, foils or small parts. There is a danger of

swallowing or suﬀ ocating!

• Complete handle

• Complete tube with motor unit

• Shoulder strap with safety release

• Hedge trimmer mounting kit

• Guard for hedge cutter blade

Anl_GE_HH_18_45_Li_T_SPK9.indb 19

Anl_GE_HH_18_45_Li_T_SPK9.indb 19Anl_GE_HH_18_45_Li_T_SPK9.indb 19

Anl_GE_HH_18_45_Li_T_SPK9.indb 19

09.04.2019 14:36:29

09.04.2019 14:36:2909.04.2019 14:36:2909.04.2019 14:36:29

- 20 -

• Battery pack (not included in delivery with

Art. No. 34.108.66)

• Charging unit (not included in delivery with

Art. No. 34.108.66 )

• Original operating instructions

• Safety instructions

3. Proper use

Hedge trimmer

The hedge trimmer mounting kit is allowed to be

used only on the supplied motor head.

Caution! This hedge trimmer is suitable for cutting

hedges, bushes and shrubs. Caution! Do not use

this equipment to cut grass.

The equipment is to be used only for its prescri-

bed purpose. Any other use is deemed to be a

case of misuse. The user / operator and not the

manufacturer will be liable for any damage or inju-

ries of any kind caused as a result of this.

Please note that our equipment has not been de-

signed for use in commercial, trade or industrial

applications. Our warranty will be voided if the

machine is used in commercial, trade or industrial

businesses or for equivalent purposes.

4. Technical data

Cutter bar length: ................................... 450 mm

Max. cutting length: ................................ 400 mm

Tooth spacing: .......................................... 16 mm

Cuts/min: ..................................................... 1700

Lithium-ion battery

Voltage: .................................................. 18 V DC

Capacity: ................................................... 3.0 Ah

Charging time: ............................................. 1.0 h

Charging unit

Input voltage: .....................200-250 V ~ 50-60 Hz

Power rating: .............................................. 72 W

Output voltage: ....................................... 21 V DC

Output current: ............................................... 3 A

Danger!

Sound and vibration

Sound and vibration values were measured in

accordance with ISO 22868.

LpA sound pressure level ................... 81.05 dB(A)

pA uncertainty ............................................. 3 dB

LWA sound power level measured ...... 98.23 dB(A)

WA uncertainty ............................................. 3 dB

LWA sound power level guaranteed ..... 102 dB(A)

Wear ear-muﬀ s.

The impact of noise can cause damage to hea-

ring.

Total vibration values (vector sum of three direc-

tions) determined in accordance with ISO 22867.

Handle under load

Vibration emission value ah 2.5 m/s≤2

The speciﬁ ed vibration value was established in

accordance with a standardized testing method. It

may change according to how the electric equip-

ment is used and may exceed the speciﬁ ed value

in exceptional circumstances.

The speciﬁ ed vibration value can be used to

compare the equipment with other electric power

tools.

The speciﬁ ed vibration value can be used for initi-

al assessment of a harmful eﬀ ect.

Keep the noise emissions and vibrations to a

minimum.

• Only use appliances which are in perfect wor-

king order.

• Service and clean the appliance regularly.

• Adapt your working style to suit the appliance.

• Do not overload the appliance.

• Have the appliance serviced whenever ne-

cessary.

• Switch the appliance off when it is not in use.

• Wear protective gloves.

Anl_GE_HH_18_45_Li_T_SPK9.indb 20

Anl_GE_HH_18_45_Li_T_SPK9.indb 20Anl_GE_HH_18_45_Li_T_SPK9.indb 20

Anl_GE_HH_18_45_Li_T_SPK9.indb 20

09.04.2019 14:36:29

09.04.2019 14:36:2909.04.2019 14:36:2909.04.2019 14:36:29

- 21 -

5. Before starting the equipment

Caution! Do not ﬁ t the battery until the equipment

has been fully assembled and all the settings

have been actuated. Always wear protective

gloves when working on the equipment to protect

yourself against injury. Carefully unpack all parts

and check that they are complete (Fig. 1).

5.1 General information on assembly

a) Fig. 2-3: Push the tube (7) onto the handle

housing (2a) as far as the bead (7a) and

screw it tight with the assembly nut (6).

b) Fig. 4: Hook the carabiner (A) of the shoulder

strap (8) into the strap attachment (B).

c) Fig. 4a: The additional handle consists of the

handle (N), the hexagon screw (P) and the

lock (F). It is ﬁ tted to the handle attachment

(U) as illustrated. Push the hexagon screw (P)

into the handle (N) and screw it tight to the

lock (F).

5.2 Adjusting the additional handle

(Fig. 5-6)

(a) Setting the tilt of the additional handle

Open (a) the lock (F). Set the desired tilt of the

additional handle (9). Close (b) the lock (F).

b) Shifting the additional handle

Open (a) the lock (H) and slide the additional

handle (9) into the required position. Close (b) the

lock (H).

5.3 Using the shoulder strap

Warning! Always use the shoulder strap when

working with the equipment. Switch oﬀ the equip-

ment before you take oﬀ the shoulder strap (risk

of injury).

1. Hook the carabiner (Fig. 4/Item A) into the

strap holder.

2. Slip the shoulder strap (Fig. 7/Item 8) over

your shoulder.

3. Adjust the length of the shoulder strap so that

the strap attachment is at waist level (Fig. 7).

4. The shoulder strap is equipped with a buckle.

Press the hooks together (Fig. 8) if you need

to put down the equipment quickly.

5. To change the strap position on the equip-

ment, press together the two metal loops (Fig.

4/Item L / M) and adjust the strap attachment

on the tube.

5.4 Adjusting the angle of the handle

(Fig. 9)

Press the two safety lock-oﬀ s (5) and adjust the

angle of the handle (2) to any of 4 latching posi-

tions.

5.5 Adjusting the angle of the motor housing

(Fig. 10)

Press the two safety lock-oﬀ s (14) and adjust the

angle of the motor housing (13a) to any of 7 lat-

ching positions.

5.6 Adjusting the telescopic tube (Fig. 11)

1. Undo the telescopic tube lock nuts (10 + 12)

by turning them counter-clockwise.

2. Pull out the telescopic tubes (11 + 13) to suit

the required working height.

3. Secure the telescopic tube lock nuts (10 +

12) by them turning clockwise.

5.7 Fitting the hedge trimmer mounting kit to

the motor head (Fig. 12 – 13)

The guard must be slipped over the hedge cutter

blade in order to prevent injuries.

1. Position the hedge trimmer mounting kit and

the motor head such that the arrows on both

parts coincide.

2. Press the hedge trimmer mounting kit against

the motor head. This will cause the lock

button (R) to be pushed to the right. Turn the

hedge trimmer mounting kit clockwise. The

hedge trimmer mounting kit will lock onto the

motor head and is then secured in place. This

will cause the lock button (R) to be pushed to

the left.

5.8 Removing the hedge trimmer mounting

kit from the motor head (Fig. 12 – 13)

The guard must be slipped over the hedge cutter

blade in order to prevent injuries.

1. Pull the lock button (R) to the right.

2. Turn the hedge trimmer mounting kit to the

point where the arrows on the motor head

and hedge trimmer mounting kit coincide,

allowing the mounting kit to be removed.

5.9 Fitting the battery (Fig. 14 - 15)

Press the side pushlock button (T) of the battery

pack as shown in Fig. 14 and push the battery

pack into the mount provided. When the battery

pack is positioned as in Fig. 15, make sure that

the pushlock button latches in place! To remove

the battery pack, proceed in reverse order.

Anl_GE_HH_18_45_Li_T_SPK9.indb 21

Anl_GE_HH_18_45_Li_T_SPK9.indb 21Anl_GE_HH_18_45_Li_T_SPK9.indb 21

Anl_GE_HH_18_45_Li_T_SPK9.indb 21

09.04.2019 14:36:29

09.04.2019 14:36:2909.04.2019 14:36:2909.04.2019 14:36:29

- 22 -

5.10 Charging the battery (Fig. 16)

1. Take the battery pack out of the equipment.

Do this by pressing the pushlock button (T).

2. Check that your mains voltage is the same as

that marked on the rating plate of the battery

charger. Insert the power plug of the charger

(21) into the mains socket outlet. The green

LED will then begin to ﬂ ash.

3. Insert the battery pack (1) into the battery

charger (21).

4. In the section entitled „Charger indicator“ you

will ﬁ nd a table with an explanation of the LED

indicator on the charger.

The battery pack can become a little warm during

the charging. This is normal.

If the battery pack fails to charge, check:

• whether there is voltage at the socket outlet

• whether there is good contact at the charging

contacts.

If the battery pack still fails to charge, send

• the charging unit

• and the battery pack

to our customer service center.

To ensure that the battery pack provides long ser-

vice, you should take care to recharge it promptly.

You must recharge the battery pack when you

notice that the power of the cordless equipment

drops. Never fully discharge the battery pack. This

will cause it to develop a defect.

6. Operation

Please note that the statutory regulations gover-

ning noise abatement may diﬀ er from one loca-

tion to another.

Caution! Always use the shoulder strap when

working with the equipment. Always switch oﬀ the

equipment before you take oﬀ the shoulder strap.

Otherwise there is a risk of injury.

Put on the shoulder strap as described above, ﬁ t

the required mounting kit and adjust the equip-

ment to suit your needs.

Switching on/oﬀ

Switching on

• Hold the equipment by the handles with both

hands (thumbs under the additional handle).

• Slide the safety lock-off (Fig. 3/Item 4) to the

front and hold.

• Switch on the equipment with the On/Off

switch (Fig. 3/Item 3). You can then release

the safety lock-off.

Switching oﬀ

Release the On/Oﬀ switch (Fig. 3/Item 3).

7. Working with the hedge trimmer

mounting kit

• Check that the cutters work properly. The

twin-bladed cutters rotate in opposite direc-

tions, thus guaranteeing high cutting perfor-

mance and smooth operation.

• Take care to maintain a steady foothold and

hold the equipment firmly in both hands away

from your body. Before you switch on, make

sure that the equipment is not touching any

objects.

Work practice

• A hedge trimmer can be used to cut shrubs

and bushes as well as hedges.

• To obtain the best cutting results, hold the

hedge trimmer so that the cutter teeth are

at an angle of approx. 15° in relation to the

hedge (see Fig. 17).

• The twin-bladed cutters rotate in opposite

directions, thus enabling cutting in both direc-

tions (see Fig. 18).

• It is recommended to tie a guide line of string

or the like along the hedge so that you cut the

hedge to a level height. Cut off all branches

which protrude beyond the guide line (see

Fig. 19/20).

• Cut the sides of the hedge with curve-shaped

movements from the bottom up (see Fig. 21).

8. Cleaning, maintenance and

ordering of spare parts

Danger!

Remove the battery pack before doing any

cleaning and maintenance work.

8.1 Cleaning

• Regularly clean the clamping mechanism by

blowing it out with compressed air or cleaning

it with a brush. Do not use tools for cleaning.

• Keep the handles free of grease so that you

can maintain a firm grip.

• Clean the equipment as required with a damp

Anl_GE_HH_18_45_Li_T_SPK9.indb 22

Anl_GE_HH_18_45_Li_T_SPK9.indb 22Anl_GE_HH_18_45_Li_T_SPK9.indb 22

Anl_GE_HH_18_45_Li_T_SPK9.indb 22

09.04.2019 14:36:29

09.04.2019 14:36:2909.04.2019 14:36:2909.04.2019 14:36:29

- 23 -

cloth and, if necessary, mild washing up li-

quid.

• Never immerse the equipment in water or

other liquids in order to clean it.

• Use a brush to remove deposits from the sa-

fety guards.

• Keep all safety devices, air vents and the

motor housing free of dirt and dust as far as

possible. Wipe the equipment with a clean

cloth or blow it with compressed air at low

pressure.

• We recommend that you clean the device

immediately each time you have finished

using it.

• Clean the equipment regularly with a moist

cloth and some soft soap. Do not use

cleaning agents or solvents; these could at-

tack the plastic parts of the equipment. Ensu-

re that no water can seep into the device. The

ingress of water into an electric tool increases

the risk of an electric shock.

8.2 Maintenance

The cutters should be cleaned and lubricated at

regular intervals in order to ensure best perfor-

mance at all times. Remove deposits with a brush

and apply a thin ﬁ lm of oil (Fig. 22).

8.3 Ordering replacement parts:

Please quote the following data when ordering

replacement parts:

• Type of machine

• Article number of the machine

• Identification number of the machine

• Replacement part number of the part required

For our latest prices and information please go to

www.isc-gmbh.info

9. Disposal and recycling

The equipment is supplied in packaging to pre-

vent it from being damaged in transit. The raw

materials in this packaging can be reused or

recycled. The equipment and its accessories are

made of various types of material, such as metal

and plastic. Never place defective equipment in

your household refuse. The equipment should

be taken to a suitable collection center for proper

disposal. If you do not know the whereabouts of

such a collection point, you should ask in your

local council oﬃ ces.

10. Storage

Store the equipment and accessories in a dark

and dry place at above freezing temperature. The

ideal storage temperature is between 5 and

30 °C. Store the electric tool in its original

packaging.

Anl_GE_HH_18_45_Li_T_SPK9.indb 23

Anl_GE_HH_18_45_Li_T_SPK9.indb 23Anl_GE_HH_18_45_Li_T_SPK9.indb 23

Anl_GE_HH_18_45_Li_T_SPK9.indb 23

09.04.2019 14:36:29

09.04.2019 14:36:2909.04.2019 14:36:2909.04.2019 14:36:29

- 24 -

11. Troubleshooting guide

Caution!

Before troubleshooting, switch oﬀ the equipment and remove the battery.

The table below contains a list of fault symptoms and explains what you can do to remedy the problem

if your equipment fails to work properly. If the problem still persists after working through the list, please

contact your nearest service workshop.

Fault Possible cause Remedy

The equipment

does not work

- Battery empty

- Battery is not correctly inserted

- Charge battery

- Remove battery and insert again

Equipment operates

intermittently

- Loose connection (external)

- Loose connection (internal)

- ON/OFF switch defective

- Consult a specialist workshop.

Anl_GE_HH_18_45_Li_T_SPK9.indb 24

Anl_GE_HH_18_45_Li_T_SPK9.indb 24Anl_GE_HH_18_45_Li_T_SPK9.indb 24

Anl_GE_HH_18_45_Li_T_SPK9.indb 24

09.04.2019 14:36:29

09.04.2019 14:36:2909.04.2019 14:36:2909.04.2019 14:36:29

- 25 -

12. Charger indicator

Indicator status Explanations and actions

Red LED Green LED

Oﬀ Flashing Ready for use

The charger is connected to the mains and is ready for use; there is no

battery pack in the charger

On Oﬀ Charging

The charger is charging the battery pack in quick charge mode. The

charging times are shown directly on the charger.

Important! The actual charging times may vary slightly from the stated

charging times depending on the existing battery charge.

Oﬀ On The battery is charged and ready for use.

The unit then changes over to gentle charging mode until the battery is

fully charged.

To do this, leave the rechargeable battery on the charger for approx. 15

minutes longer.

Action:

Take the battery pack out of the charger. Disconnect the charger from the

mains supply.

Flashing Oﬀ Adapted charging

The charger is in gentle charging mode.

For safety reasons the charging is performed less quickly and takes more

time. The reasons can be:

- The rechargeable battery has not been used for a very long time.

- The battery temperature is outside the ideal range.

Action:

Wait for the charging to be completed; you can still continue to charge the

battery pack.

Flashing Flashing Fault

Charging is no longer possible. The battery pack is defective.

Action:

Never charge a defective battery pack.

Take the battery pack out of the charger.

On On Temperature fault

The battery pack is too hot (e.g. due to direct sunshine) or too cold

(below 0° C).

Action:

Remove the battery pack and keep it at room temperature (approx. 20° C)

for one day .

Anl_GE_HH_18_45_Li_T_SPK9.indb 25

Anl_GE_HH_18_45_Li_T_SPK9.indb 25Anl_GE_HH_18_45_Li_T_SPK9.indb 25

Anl_GE_HH_18_45_Li_T_SPK9.indb 25

09.04.2019 14:36:29

09.04.2019 14:36:2909.04.2019 14:36:2909.04.2019 14:36:29

- 26 -

For EU countries only

Never place any electric power tools in your household refuse.

To comply with European Directive 2012/19/EC concerning old electric and electronic equipment and

its implementation in national laws, old electric power tools have to be separated from other waste and

disposed of in an environment-friendly fashion, e.g. by taking to a recycling depot.

Recycling alternative to the return request:

As an alternative to returning the equipment to the manufacturer, the owner of the electrical equipment

must make sure that the equipment is properly disposed of if he no longer wants to keep the equipment.

The old equipment can be returned to a suitable collection point that will dispose of the equipment in

accordance with the national recycling and waste disposal regulations. This does not apply to any ac-

cessories or aids without electrical components supplied with the old equipment.

The reprinting or reproduction by any other means, in whole or in part, of documentation and papers

accompanying products is permitted only with the express consent of the iSC GmbH.

Subject to technical changes

This consignment contains lithium-ion batteries.

In accordance with special provision 188 this consignment is not subject to the ADR regulations. Handle

with care. Danger of ignition in case of damage to the consignment package. If the consignment packa-

ge is damaged: Check and if necessary repackage. For further information contact: 0049 9951 95920-

66. Outside Germany charges will apply instead for a regular call to a landline number in Germany.

Anl_GE_HH_18_45_Li_T_SPK9.indb 26

Anl_GE_HH_18_45_Li_T_SPK9.indb 26Anl_GE_HH_18_45_Li_T_SPK9.indb 26

Anl_GE_HH_18_45_Li_T_SPK9.indb 26

09.04.2019 14:36:29

09.04.2019 14:36:2909.04.2019 14:36:2909.04.2019 14:36:29

- 27 -

Service information

We have competent service partners in all countries named on the guarantee certiﬁ cate whose contact

details can also be found on the guarantee certiﬁ cate. These partners will help you with all service re-

quests such as repairs, spare and wearing part orders or the purchase of consumables.

Please note that the following parts of this product are subject to normal or natural wear and that the

following parts are therefore also required for use as consumables.

Category Example

Wear parts* Blade guide, Battery

Consumables* Blade

Missing parts

* Not necessarily included in the scope of delivery!

In the eﬀ ect of defects or faults, please register the problem on the internet at www.isc-gmbh.info. Ple-

ase ensure that you provide a precise description of the problem and answer the following questions in

all cases:

• Did the equipment work at all or was it defective from the beginning?

• Did you notice anything (symptom or defect) prior to the failure?

• What malfunction does the equipment have in your opinion (main symptom)?

Describe this malfunction.

Anl_GE_HH_18_45_Li_T_SPK9.indb 27

Anl_GE_HH_18_45_Li_T_SPK9.indb 27Anl_GE_HH_18_45_Li_T_SPK9.indb 27

Anl_GE_HH_18_45_Li_T_SPK9.indb 27

09.04.2019 14:36:29

09.04.2019 14:36:2909.04.2019 14:36:2909.04.2019 14:36:29

- 28 -

Warranty certiﬁ cate

Dear Customer,

All of our products undergo strict quality checks to ensure that they reach you in perfect condition. In the

unlikely event that your device develops a fault, please contact our service department at the address

shown on this guarantee card. You can also contact us by telephone using the service number shown.

Please note the following terms under which guarantee claims can be made:

1. These guarantee terms apply to consumers only, i.e. natural persons intending to use this product

neither for their commercial activities nor for any other self-employed activities. These warranty

terms regulate additional warranty services, which the manufacturer mentioned below promises to

buyers of its new products in addition to their statutory rights of guarantee. Your statutory guarantee

claims are not aﬀ ected by this guarantee. Our guarantee is free of charge to you.

2. The warranty services cover only defects due to material or manufacturing faults on a product which

you have bought from the manufacturer mentioned below and are limited to either the rectiﬁ cation of

said defects on the product or the replacement of the product, whichever we prefer.

Please note that our devices are not designed for use in commercial, trade or professional applica-

tions. A guarantee contract will not be created if the device has been used by commercial, trade or

industrial business or has been exposed to similar stresses during the guarantee period.

3. The following are not covered by our guarantee:

- Damage to the device caused by a failure to follow the assembly instructions or due to incorrect

installation, a failure to follow the operating instructions (for example connecting it to an incorrect

mains voltage or current type) or a failure to follow the maintenance and safety instructions or by ex-

posing the device to abnormal environmental conditions or by lack of care and maintenance.

- Damage to the device caused by abuse or incorrect use (for example overloading the device or the

use or unapproved tools or accessories), ingress of foreign bodies into the device (such as sand,

stones or dust, transport damage), the use of force or damage caused by external forces (for ex-

ample by dropping it).

- Damage to the device or parts of the device caused by normal or natural wear or tear or by normal

use of the device.

4. The guarantee is valid for a period of 24 months starting from the purchase date of the device. Gu-

arantee claims should be submitted before the end of the guarantee period within two weeks of the

defect being noticed. No guarantee claims will be accepted after the end of the guarantee period.

The original guarantee period remains applicable to the device even if repairs are carried out or

parts are replaced. In such cases, the work performed or parts ﬁ tted will not result in an extension

of the guarantee period, and no new guarantee will become active for the work performed or parts

ﬁ tted. This also applies if an on-site service is used.

5. To make a claim under the guarantee, please register the defective device at: www.isc-gmbh.info.

Please keep your bill of purchase or other proof of purchase for the new device. Devices that are

returned without proof of purchase or without a rating plate shall not be covered by the guarantee,

because appropriate identiﬁ cation will not be possible. If the defect is covered by our guarantee,

then the item in question will either be repaired immediately and returned to you or we will send you

a new replacement.

Of course, we are also happy oﬀ er a chargeable repair service for any defects which are not covered by

the scope of this guarantee or for units which are no longer covered. To take advantage of this service,

please send the device to our service address.

Also refer to the restrictions of this warranty concerning wear parts, consumables and missing parts as

set out in the service information in these operating instructions.

Anl_GE_HH_18_45_Li_T_SPK9.indb 28

Anl_GE_HH_18_45_Li_T_SPK9.indb 28Anl_GE_HH_18_45_Li_T_SPK9.indb 28

Anl_GE_HH_18_45_Li_T_SPK9.indb 28

09.04.2019 14:36:29

09.04.2019 14:36:2909.04.2019 14:36:2909.04.2019 14:36:29

- 30 -

Danger !

L’appareil et le matériel d’emballage ne sont

pas des jouets ! Il est interdit de laisser des

enfants jouer avec des sacs et des ﬁ lms en

plastique et avec des pièces de petite taille.

Ils risquent de les avaler et de s’étouﬀ er !

• Poignée de maintien complète

• Tube avec unité de moteur complète

• Ceinture de port avec déverrouillage de sé-

curité

• Kit de montage additionnel taille-haies

• Protection pour lame de taille-haies

• Accumulateur (pour n° d‘art. : 34.108.66 pas

compris dans la livraison)

• Chargeur (pour n° d‘art. : 34.108.66 pas

compris dans la livraison)

• Mode d’emploi d’origine

• Consignes de sécurité

3. Utilisation conforme à

l’aﬀ ectation

Taille-haies

Le kit de montage additionnel taille-haies doit uni-

quement être monté sur la tête de moteur jointe à

la livraison.

Attention ! Ce taille-haies convient à tailler des

haies, des buissons et des broussailles.

Attention ! N‘utilisez pas l‘appareil pour couper de

l‘herbe.

La machine doit exclusivement être employée

conformément à son aﬀ ectation. Chaque uti-

lisation allant au-delà de cette aﬀ ectation est

considérée comme non conforme. Pour les

dommages en résultant ou les blessures de tout

genre, le producteur décline toute responsabilité

et l’opérateur/l’exploitant est responsable.

Veillez au fait que nos appareils, conformément

à leur aﬀ ectation, n’ont pas été construits, pour

être utilisés dans un environnement profession-

nel, industriel ou artisanal. Nous déclinons toute

responsabilité si l’appareil est utilisé profession-

nellement, artisanalement ou dans des sociétés

industrielles, tout comme pour toute activité

équivalente.

4. Données techniques

Longueur de la lame : ............................. 450 mm

Longueur de coupe maxi. : ..................... 400 mm

Écart des dents : ...................................... 16 mm

Coupes/min : ............................................... 1700

Accumulateur lithium ion

Tension : .................................................18 V d.c.

Capacité : .................................................. 3,0 Ah

Durée de charge : ....................................... 1,0 h

Chargeur

Tension d‘entrée : ..............200-250 V ~ 50-60 Hz

Puissance absorbée : ................................. 72 W

Tension de sortie : ..................................21 V d.c.

Courant de sortie : .......................................... 3 A

Danger !

Bruit et vibration

Les valeurs de bruit et de vibration ont été déter-

minées conformément à la norme ISO 22868.

Niveau de pression acoustique L

pA .. 81,05 dB(A)

Imprécision KpA ............................................3 dB

Niveau acoustique LWA mesuré ..... 98,23 dB(A)

Imprécision KWA ............................................3 dB

Niveau acoustique LWA garantit ........ 102 dB(A)

Portez une protection acoustique.

L’exposition au bruit peut entraîner la perte de

l’ouïe.

Les valeurs totales des vibrations (somme des

vecteurs de trois directions) ont été déterminées

conformément à ISO 22867.

Poignée sous charge

Valeur d’émission de vibration ah 2,5 m/s≤2

La valeur d’émission de vibration a été mesurée

selon une méthode d’essai normée et peut être

modiﬁ ée, en fonction du type d’emploi de l’outil

électrique ; elle peut dans certains cas exception-

nels être supérieure à la valeur indiquée.

La valeur d’émission de vibration indiquée peut

être utilisée pour comparer un outil électrique à

un autre.

La valeur d’émission de vibration indiquée peut

également être utilisée pour estimer l’altération

au début.

Anl_GE_HH_18_45_Li_T_SPK9.indb 30

Anl_GE_HH_18_45_Li_T_SPK9.indb 30Anl_GE_HH_18_45_Li_T_SPK9.indb 30

Anl_GE_HH_18_45_Li_T_SPK9.indb 30

09.04.2019 14:36:29

09.04.2019 14:36:2909.04.2019 14:36:2909.04.2019 14:36:29

- 31 -

Limitez le niveau sonore et les vibrations à

un minimum !

• Utilisez exclusivement des appareils en ex-

cellent état.

• Entretenez et nettoyez l’appareil régulière-

ment.

• Adaptez votre façon de travailler à l’appareil.

• Ne surchargez pas l’appareil.

• Faites contrôler l’appareil le cas échéant.

• Mettez l’appareil hors circuit lorsque vous ne

l’utilisez pas.

• Portez des gants.

5. Avant la mise en service

Attention ! Montez uniquement l‘accumulateur

après que l‘appareil ait été entièrement monté et

que tous les réglages ont été eﬀ ectués. Portez

toujours des gants de protection lorsque vous

eﬀ ectuez des travaux sur l‘appareil, ceci aﬁ n

d‘éviter des blessures. Déballez toutes les pièces

soigneusement et vériﬁ ez qu‘elles sont bien com-

plètes (ﬁ g. 1)

5.1 Montage généralités

a) Fig. 2-3 : enﬁ chez le tube (7) jusqu‘au bour-

relet (7a) sur le carter de la poignée de main-

tien (2a) et vissez-le à l‘aide de l‘écrou de

montage (6).

b) Fig. 4 : accrochez le mousqueton (A) sur la

ceinture de port (8) au niveau de la ﬁ xation de

la ceinture (B).

c) Fig. 4a : la poignée supplémentaire est com-

posée d‘une poignée (N), d‘une vis allen (P)

et d‘un verrouillage (F). Elle se monte comme

illustrée sur la ﬁ xation de la poignée (U).

Appuyez pour cela sur la vis allen (P) dans la

poignée (N) et vissez-la à l‘aide du verrouilla-

ge (F).

5.2 Réglage de la poignée supplémentaire

(ﬁ g. 5-6)

a) Réglage de l’inclinaison de la poignée sup

plémentaire

Ouvrez (a) le verrouillage (F). Réglez l’inclinaison

souhaitée de la poignée supplémentaire (9). Fer-

mez (b) le verrouillage (F).

b) Déplacez la poignée supplémentaire

Ouvrez (a) le verrouillage (H) et déplacez la

poignée supplémentaire (9) à l’endroit souhaité.

Fermez (b) le verrouillage (H).

5.3 Mettre la ceinture de port

Attention ! Pendant le travail, portez toujours

une ceinture de port. Éteignez toujours l’appareil

avant de détacher la ceinture de port. Il y a un

risque de blessure.

1. Accrochez le mousqueton (ﬁ g. 4/pos. A) dans

la ﬁ xation de la ceinture.

2. Faites passer la ceinture de port (ﬁ g. 7/pos. 8)

par-dessus l’épaule.

3. Réglez la longueur de la ceinture de telle ma-

nière que la ﬁ xation de la ceinture se trouve à

la hauteur de la hanche (ﬁ g. 7).

4. La ceinture de port est équipée d‘une boucle.

Faites pression sur les crochets si vous devez

poser l‘appareil rapidement (ﬁ g. 8).

5. Pour modiﬁ er la position de la ceinture sur

l‘appareil, appuyez les deux boucles en

argent (ﬁ g. 4/pos. L/M) l‘un contre l‘autre et

déplacez la ﬁ xation de la ceinture sur le tube.

5.4 Régler l‘inclinaison de la poignée de

ﬁ xation (ﬁ g. 9)

Appuyez sur les deux boutons d‘arrêt (5) et réglez

l‘inclinaison de la poignée (2) sur 4 positions.

5.5 Régler l‘inclinaison du carter de moteur

(ﬁ g. 10)

Appuyez sur les deux boutons d‘arrêt (14) et ré-

glez l‘inclinaison du carter du moteur (13a) sur 7

positions d‘enclenchement.

5.6 Régler le tube télescopique (ﬁ g. 11)

1. Desserrez les écrous de verrouillage du tube

télescopique (10 + 12) en tournant à gauche.

2. Sortez les tubes télescopiques (11 + 13) tant

que ceci est nécessaire pour la hauteur de

travail.

3. Fermez les écrous de verrouillage du tube

télescopique (10 + 12) en tournant à droite.

5.7 Monter le kit de montage additionnel du

taille-haies sur la tête du moteur (ﬁ g. 12-13)

La protection doit être poussée sur le couteau du

taille-haies aﬁ n d‘éviter des blessures.

1. Positionnez le kit de montage additionnel du

taille-haies et la tête du monteur de façon à

ce que la ﬂ èche située sur les deux pièces

corresponde.

2. Pressez le kit de montage additionnel du tail-

le-haies contre la tête du moteur. Le bouton

de verrouillage (R) se déplace vers la droite

par cette action. Tournez le kit de montage

additionnel du taille-haies vers la droite. Le kit

Anl_GE_HH_18_45_Li_T_SPK9.indb 31

Anl_GE_HH_18_45_Li_T_SPK9.indb 31Anl_GE_HH_18_45_Li_T_SPK9.indb 31

Anl_GE_HH_18_45_Li_T_SPK9.indb 31

09.04.2019 14:36:29

09.04.2019 14:36:2909.04.2019 14:36:2909.04.2019 14:36:29

- 32 -

de montage additionnel du taille-haies se ver-

rouille au niveau de la tête du moteur et est

installé ﬁ xement. Ce faisant, on appuie vers la

gauche sur le bouton de verrouillage (R).

5.8 Retirer le kit de montage additionnel du

taille-haies sur la tête du moteur (ﬁ g. 12-13)

La protection doit être poussée sur le couteau du

taille-haies aﬁ n d‘éviter des blessures.

1. Tirez le bouton de verrouillage (R) vers la

droite.

2. Tournez le kit de montage additionnel du

taille-haies jusqu‘à ce que la ﬂ èche située sur

la tête du moteur et le kit de montage additi-

onnel corresponde et que celui-ci puisse être

retiré.

5.9 Montage de l‘accumulateur (ﬁ g. 14-15)

Appuyez sur les touches d‘enclenchement (T)

de l‘accumulateur comme ﬁ gurant sur la ﬁ gure

14 et insérez l‘accumulateur dans le logement

d‘accumulateur prévu à cet eﬀ et. Dès que

l‘accumulateur est dans une position comme ﬁ gu-

rant sur la ﬁ gure 15, veillez à ce que les touches

d‘enclenchement s‘enclenchent ! Le démontage

de l‘accumulateur s‘eﬀ ectue dans l‘ordre inverse !

5.10 Charge de l’accumulateur (ﬁ g. 16)

1. Sortez le bloc accumulateur de l‘appareil.

Appuyez pour cela sur les touches

d‘enclenchement (T).

2. Comparez si la tension du secteur indiquée

sur la plaque signalétique correspond à la

tension réseau disponible. Branchez la ﬁ che

de contact du chargeur (21) dans la prise de

courant. Le voyant LED vert commence à cli-

gnoter.

3. Mettez l’accumulateur (1) dans le chargeur

(21).

4. Au point « Aﬃ chage chargeur », vous trou-

verez un tableau avec les signiﬁ cations des

aﬃ chages LED sur le chargeur.

Pendant la charge, il est possible que

l‘accumulateur chauﬀ e quelque peu. C‘est cepen-

dant normal.

S‘il est impossible de charger l‘accumulateur,

veuillez contrôler

• si la tension secteur est présente au niveau

de la prise de courant

• si un contact correct est présent au niveau

des contacts de charge du chargeur.

Si le chargement de l‘accumulateur reste toujours

impossible, nous vous prions de bien vouloir

renvoyer

• le chargeur

• et le bloc accumulateur

à notre service après-vente.

Dans l‘intérêt d‘une longue durée de fonctionne-

ment du bloc accumulateur, vous devez prendre

soin de recharger le bloc accumulateur en temps

voulu. Ceci devient absolument nécessaire

lorsque vous constatez que la puissance de

l‘appareil sans ﬁ l baisse. Ne déchargez jamais

complètement le bloc accumulateur. Ceci cause

l‘endommagement du bloc accumulateur !

6. Fonctionnement

Veuillez respecter les directives légales relatives

à l‘ordonnance de la protection contre le bruit. El-

les peuvent diﬀ érer d‘un endroit à l‘autre.

Attention ! Pendant le travail, portez toujours

une ceinture de port. Éteignez toujours l‘appareil

avant de détacher la ceinture de port. Il y a un

risque de blessure.

Enﬁ lez la ceinture de port comme décrit précé-

demment, montez le kit de montage additionnel

et régler l‘appareil selon vos besoins.

Mise en et hors circuit

Mise en circuit

• Tenez l‘appareil avec les deux mains sur les

poignées (pouces sous les poignées supplé-

mentaires)

• Poussez le verrouillage de démarrage (fig. 3/

pos. 4) vers l‘avant et le maintenir.

• Allumez l‘appareil avec l‘interrupteur marche/

arrêt (fig. 3/pos. 3). Relâchez à présent le ver-

rouillage de démarrage.

Mise hors circuit

Relâchez l‘interrupteur marche/arrêt

(ﬁ g. 3/pos. 3).

7. Travailler avec le kit de montage

additionnel du taille-haies

• Vérifiez le fonctionnement des couteaux. Les

couteaux coupant des deux côtés fonction-

nent en sens opposé et garantissent ainsi

une performance de coupe élevée et une

course stable.

• Veillez à avoir une position stable et tenez

Anl_GE_HH_18_45_Li_T_SPK9.indb 32

Anl_GE_HH_18_45_Li_T_SPK9.indb 32Anl_GE_HH_18_45_Li_T_SPK9.indb 32

Anl_GE_HH_18_45_Li_T_SPK9.indb 32

09.04.2019 14:36:30

09.04.2019 14:36:3009.04.2019 14:36:3009.04.2019 14:36:30

- 33 -

bien l‘appareil avec les deux mains et à dis-

tance de votre propre corps. Veillez avant la

mise en marche à ce que l‘appareil ne touche

aucun objet.

Consignes de travail

• Outre la coupe de haies, un taille-haies

peut être également utilisé pour la coupe

d‘arbustes et de buissons.

• Vous obtenez la meilleure performance de

coupe lorsque le taille-haies est utilisé de

façon à ce que les dents du couteau soit

orienté à un angle d‘env. 15° vers la haie (voir

figure 17).

• Les couteaux coupant des deux côtés et

fonctionnant en sens opposé permettent une

coupe dans les deux sens (voir figure 18).

• Pour obtenir une hauteur de haie régulière,

il est recommandé de tendre un fil comme

repère le long de l‘arête de la haie. Les bran-

ches qui dépassent sont coupées (voir figure

19/20).

• Les surfaces latérales d‘une haie se coupent

du bas vers le haut dans un mouvement d‘arc

(voir figure 21).

8. Nettoyage, maintenance et

commande de pièces de

rechange

Danger !

Retirez le bloc accumulateur avant tous travaux

de nettoyage et de maintenance.

8.1 Nettoyage

• Nettoyez régulièrement le mécanisme de ten-

sion en soufflant avec de l’air comprimé ou en

nettoyant avec une brosse. N’utilisez aucun

outil pour nettoyer.

• Ne laissez aucune huile sur les poignées,

pour que vous ayez toujours une bonne prise.

• Nettoyez l’appareil à l’aide d’un chiffon humi-

de en cas de besoin et le cas échéant, avec

un doux produit à vaisselle.

• Ne plongez surtout pas l‘appareil dans de

l‘eau ou autres liquides pour le nettoyer.

• Retirez les dépôts sur les recouvrements de

protection à l‘aide d‘une brosse.

• Nous recommandons de nettoyer l’appareil

directement après chaque utilisation.

• Nettoyez l’appareil régulièrement à l’aide d’un

chiffon humide et un peu de savon. N’utilisez

aucun produit de nettoyage ni détergeant;

ils pourraient endommager les pièces en

matières plastiques de l’appareil. Veillez à

ce qu’aucune eau n’entre à l’intérieur de

l’appareil. La pénétration de l’eau dans un

appareil électrique augmente le risque de

décharge électrique.

8.2 Maintenance

Aﬁ n d‘obtenir de bonnes performances en per-

manence, les couteaux devraient être nettoyés et

graissés régulièrement. Retirez les dépôts à l‘aide

d‘une brosse et étalez un léger ﬁ lm d‘huile (voir

ﬁ gure 22).

8.3 Commande de pièces de rechange :

Pour les commandes de pièces de rechange,

veuillez indiquer les références suivantes:

• Type de l’appareil

• No. d’article de l’appareil

• No. d’identification de l’appareil

• No. de pièce de rechange de la pièce requise

Vous trouverez les prix et informations actuelles à

l’adresse www.isc-gmbh.info

9. Mise au rebut et recyclage

L‘appareil se trouve dans un emballage per-

mettant d‘éviter les dommages dus au transport.

Cet emballage est une matière première et peut

donc être réutilisé ultérieurement ou être réin-

troduit dans le circuit des matières premières.

L‘appareil et ses accessoires sont en matériaux

divers, comme par ex. des métaux et matières

plastiques. Les appareils défectueux ne doivent

pas être jetés dans les poubelles domestiques.

Pour une mise au rebut conforme à la réglemen-

tation, l‘appareil doit être déposé dans un centre

de collecte approprié. Si vous ne connaissez pas

de centre de collecte, veuillez vous renseigner

auprès de l‘administration de votre commune.

10. Stockage

Entreposez l’appareil et ses accessoires dans

un endroit sombre, sec et à l’abri du gel tout

comme inaccessible aux enfants. La température

de stockage optimale est comprise entre 5 et 30

°C. Conservez l’outil électrique dans l’emballage

d’origine.

Anl_GE_HH_18_45_Li_T_SPK9.indb 33

Anl_GE_HH_18_45_Li_T_SPK9.indb 33Anl_GE_HH_18_45_Li_T_SPK9.indb 33

Anl_GE_HH_18_45_Li_T_SPK9.indb 33

09.04.2019 14:36:30

09.04.2019 14:36:3009.04.2019 14:36:3009.04.2019 14:36:30

- 34 -

11. Plan de recherche des erreurs

Attention !

Avant la recherche des erreurs, éteignez l‘appareil et retirez l‘accumulateur.

Le tableau suivant indique des symptômes d‘erreurs et décrit comment vous pouvez y remédier, s‘il

arrive que votre machine ne marche pas. Si malgré cela, vous n‘arrivez pas à localiser le problème et à

l‘éliminer, adressez-vous à votre service après-vente.

Dérangement Cause probable Élimination

L’appareil ne foncti-

onne pas

- L‘accumulateur est vide

- L‘accumulateur n‘est pas correcte-

ment inséré

- Chargez l‘accumulateur

- Retirez l‘accumulateur et réinsérez-

L‘appareil fonction-

ne par intermittence

- Faux contact extérieur

- Faux contact intérieur

- Interrupteur marche/arrêt défectu-

eux

- Consultez un spécialiste

Anl_GE_HH_18_45_Li_T_SPK9.indb 34

Anl_GE_HH_18_45_Li_T_SPK9.indb 34Anl_GE_HH_18_45_Li_T_SPK9.indb 34

Anl_GE_HH_18_45_Li_T_SPK9.indb 34

09.04.2019 14:36:30

09.04.2019 14:36:3009.04.2019 14:36:3009.04.2019 14:36:30

- 35 -

12. Aﬃ chage chargeur

État de l’aﬃ chage

Signiﬁ cation et mesures

Voyant

LED rouge

Voyant

LED vert

Arrêt Clignote État prêt à l’emploi

Le chargeur est raccordé au réseau et est prêt à l’emploi, la batterie n’est

pas dans le chargeur.

Marche Arrêt Chargement

Le chargeur charge la batterie en mode de charge rapide. Les temps de

charge correspondants se trouvent directement sur le chargeur.

Remarque ! Selon la charge actuelle de la batterie, les temps de charge

réels peuvent diﬀ érer quelque peu des temps de charge indiqués.

Arrêt Marche La batterie est chargée et prête à l’emploi.

Ensuite, on commute sur un processus de charge lent jusqu’au

chargement complet.

Pour ce faire, laissez la batterie env. 15 min plus longtemps sur le

chargeur.

Mesures :

Retirez la batterie du chargeur. Débranchez le chargeur du réseau.

Clignote Arrêt Charge d’adaptation

Le chargeur est en mode de charge lente.

Dans ce cas, la batterie se charge plus lentement pour des raisons de

sécurité et nécessite plus de temps. Cela peut avoir les causes suivantes :

- L’accumulateur n’a pas été rechargé depuis longtemps.

- La température de la batterie ne se trouve pas dans la zone idéale

Mesures :

Attendez jusqu’à ce que le processus de charge soit terminé, la batterie

peut quand même encore être rechargée.

Clignote Clignote Erreur

Le processus de charge n’est plus possible. La batterie est défectueuse.

Mesures :

Une batterie défectueuse ne doit plus être rechargée.

Retirez la batterie du chargeur.

Marche Marche Perturbation thermique

La batterie est trop chaude (par ex. exposition directe au soleil) ou trop

froide (en dessous de 0 °C)

Mesures :

Retirez la batterie et conservez-la un jour à température ambiante

(env. 20 °C).

Anl_GE_HH_18_45_Li_T_SPK9.indb 35

Anl_GE_HH_18_45_Li_T_SPK9.indb 35Anl_GE_HH_18_45_Li_T_SPK9.indb 35

Anl_GE_HH_18_45_Li_T_SPK9.indb 35

09.04.2019 14:36:30

09.04.2019 14:36:3009.04.2019 14:36:3009.04.2019 14:36:30

- 36 -

Uniquement pour les pays de l’Union Européenne

Ne jetez pas les outils électriques dans les ordures ménagères!

Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques

usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à

part et apportés à un recyclage respectueux de l’environnement.

Possibilité de recyclage en alternative à la demande de renvoi :

Le propriétaire de l’appareil électrique est obligé, en guise d’alternative à un envoi en retour, à contribu-

er à un recyclage eﬀ ectué dans les règles de l’art en cas de cessation de la propriété. L’ancien appareil

peut être remis à un point de collecte dans ce but. Cet organisme devra l’éliminer dans le sens de la Loi

sur le cycle des matières et les déchets. Ne sont pas concernés les accessoires et ressources fournies

sans composants électroniques.

Toute réimpression ou autre reproduction de la documentation et des papiers joints aux produits, même

sous forme d’extraits, est uniquement permise une fois l’accord explicite de l’ISC GmbH obtenu.

Sous réserve de modiﬁ cations techniques

Anl_GE_HH_18_45_Li_T_SPK9.indb 36

Anl_GE_HH_18_45_Li_T_SPK9.indb 36Anl_GE_HH_18_45_Li_T_SPK9.indb 36

Anl_GE_HH_18_45_Li_T_SPK9.indb 36

09.04.2019 14:36:30

09.04.2019 14:36:3009.04.2019 14:36:3009.04.2019 14:36:30

- 37 -

Informations service après-vente

Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service

après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se

tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations,

l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à

l‘utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consom-

mables.

Catégorie Exemple

Pièces d‘usure* guidage de la lame, accumulateur

Matériel de consommation/

pièces de consommation*

lame

Pièces manquantes

*Pas obligatoirement compris dans la livraison !

En cas de vices ou de défauts, nous vous prions d‘enregistrer le cas du défaut sur internet à l‘adresse

www.isc-gmbh.info. Veuillez donner une description précise du défaut et répondre dans tous les cas aux

questions suivantes :

• est-ce que l‘appareil a fonctionné une fois ou était-il défectueux dés le départ ?

• avez-vous remarqué quelque chose avant la panne (symptôme avant la panne) ?

• quel est le défaut de fonctionnement de l‘appareil à votre avis (symptôme principal) ?

Décrivez ce défaut de fonctionnement.

Anl_GE_HH_18_45_Li_T_SPK9.indb 37

Anl_GE_HH_18_45_Li_T_SPK9.indb 37Anl_GE_HH_18_45_Li_T_SPK9.indb 37

Anl_GE_HH_18_45_Li_T_SPK9.indb 37

09.04.2019 14:36:30

09.04.2019 14:36:3009.04.2019 14:36:3009.04.2019 14:36:30

- 38 -

Bon de garantie

Chère cliente, cher client,

nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne

fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre

service après-vente à l‘adresse indiquée sur le bon de garantie. Nous nous tenons également volontiers

à votre disposition par téléphone au numéro de service après-vente indiqué. La garantie est valable

dans les conditions suivantes :

1. Ces conditions de garantie s‘adressent uniquement à des consommateurs, c‘est à dire à des per-

sonnes physiques qui ne souhaitent ni utiliser ce produit dans le cadre de leur activité industrielle ou

artisanale, ni dans le cadre de toute autre activité indépendante. Les conditions de garantie régle-

mentent les prestations de garantie supplémentaires que le fabricant mentionné ci-dessous promet

aux acheteurs de ses appareils en supplément de la prestation de garantie légale. Vos droits légaux

en matière de garantie restent inchangés. Notre prestation de garanti est gratuite pour vous.

2. La prestation de garantie s‘étend exclusivement aux défauts résultant d‘une erreur de fabrication ou

de matériau d‘un appareil neuf du fabricant mentionné ci-dessous et acheté par vos soins. La pres-

tation de garantie se limite selon notre décision soit à la résolution de tels défauts sur l‘appareil, soit

à l‘échange de l‘appareil.

Veillez au fait que nos appareils, conformément au règlement, n‘ont pas été conçus pour être uti-

lisés dans un environnement professionnel, industriel ou artisanal. Il n‘y a donc pas de contrat de

garantie quand l‘appareil a été utilisé professionnellement, artisanalement ou par des sociétés in-

dustrielles ou exposé à une sollicitation semblable pendant la durée de la garantie.

3. Sont exclus de notre garantie :

- les dommages liés au non-respect des instructions de montage ou en raison d‘une installation

incorrecte, au non-respect du mode d‘emploi (en raison par ex. du branchement de l‘appareil sur la

tension de réseau ou le type de courant incorrect), au non-respect des dispositions de maintenance

et de sécurité ou résultant d‘une exposition de l‘appareil à des conditions environnementales anor-

males ou d‘un manque d‘entretien et de maintenance.

- les dommages résultant d‘une utilisation abusive ou non conforme (comme par ex. une surcharge

de l‘appareil ou une utilisation d‘outils ou d‘accessoires non autorisés), de la pénétration d‘objets

étrangers dans l‘appareil (comme par ex. du sable, des pierres ou de la poussière), de l‘utilisation

de la force ou de la violence (comme par ex. les dommages liés aux chutes).

- les dommages sur l‘appareil ou des parties de l‘appareil résultant de l‘usure normale liée à

l‘utilisation de l‘appareil ou de toute autre usure naturelle.

4. La durée de garantie est de 24 mois et débute à la date d‘achat de l‘appareil. Les droits à la garantie

doivent être revendiqués avant l‘expiration de la durée de garantie dans un délai de deux semaines

après avoir constaté le défaut. La revendication de droits à la garantie après expiration de la durée

de garantie est exclue. La réparation ou l‘échange de l‘appareil n‘entraîne ni une extension de la du-

rée de garantie ni le début d‘une nouvelle durée de garantie pour cet appareil ou toute autre pièce

de rechange installée sur l‘appareil. Cela est valable également dans le cas d‘une intervention du

service après-vente à domicile.

5. Pour faire valoir vos droits à la garantie, veuillez enregistrer l‘appareil défectueux à l‘adresse su-

ivante : www.isc-gmbh.info. Veuillez garder à disposition la preuve d‘achat ou tout autre justiﬁ catif

de l‘achat de votre nouvel appareil. Les appareils envoyés sans les justiﬁ catifs correspondants ou

sans plaque signalétique sont exclus de la prestation de garantie en raison de l‘impossibilité de les

enregistrer. Si le défaut de l‘appareil est inclut dans la garantie, vous recevrez sans délai un appareil

réparé ou un nouvel appareil.

Bien entendu, nous réparons volontiers les défauts de votre appareil qui ne sont pas ou plus compris

dans l‘étendue de la garantie contre le remboursement des frais de réparation. Pour cela, veuillez envo-

yer l‘appareil à notre adresse de service après-vente.

Pour les pièces d‘usure, de consommation et manquantes, nous renvoyons aux restrictions de cette ga-

rantie conformément aux informations du service après-vente de ce mode d‘emploi.

Anl_GE_HH_18_45_Li_T_SPK9.indb 38

Anl_GE_HH_18_45_Li_T_SPK9.indb 38Anl_GE_HH_18_45_Li_T_SPK9.indb 38

Anl_GE_HH_18_45_Li_T_SPK9.indb 38

09.04.2019 14:36:30

09.04.2019 14:36:3009.04.2019 14:36:3009.04.2019 14:36:30

- 39 -

Pericolo!

Nell’usare gli apparecchi si devono rispettare

diverse avvertenze di sicurezza per evitare lesi-

oni e danni. Quindi leggete attentamente queste

istruzioni per l’uso/le avvertenze di sicurezza.

Conservate bene le informazioni per averle a

disposizione in qualsiasi momento. Se date

l’apparecchio ad altre persone, consegnate ques-

te istruzioni per l’uso/le avvertenze di sicurezza

insieme all’apparecchio. Non ci assumiamo al-

cuna responsabilità per incidenti o danni causati

dal mancato rispetto di queste istruzioni e delle

avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano

nell’opuscolo allegato.

Pericolo!

Leggete tutte le avvertenze di sicurezza e le

istruzioni. Dimenticanze nel rispetto delle avver-

tenze di sicurezza e delle istruzioni possono cau-

sare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avvertenze e le istruzioni

per eventuali necessità future.

Questo apparecchio non è destinato ad essere

usato da persone (bambini compresi) con ca-

pacità ﬁ siche, sensoriali o mentali limitate o che

manchino di esperienza e/o conoscenze, a meno

che non vengano sorvegliati da una persona res-

ponsabile per la loro sicurezza o abbiano ricevuto

da essa istruzioni su come usare l’apparecchio. I

bambini devono essere sorvegliati per assicurarsi

che non giochino con l’apparecchio.

Spiegazione dei simboli sull’apparecchio

(Fig. 23)

1. Avvertimento!

2. Indossate occhiali protettivi, casco e cuﬃ e

antirumore.

3. Proteggete l‘apparecchio da pioggia o umidi-

tà!

4. Lunghezza massima di taglio dello svettatoio

5. Pericolo di morte a causa di scosse elettriche.

La distanza dalle linee elettriche deve essere

almeno di 10 m!

6. Prima della messa in esercizio leggete le

istruzioni per l‘uso!

7. Indossate scarpe chiuse!

8. Fate attenzione a pezzi che cadono o che

vengono scagliati in giro!

9. Tenetevi a distanza.

11. Indossate guanti protettivi

2. Descrizione dell‘apparecchio ed

elementi forniti

2.1 Descrizione dell‘apparecchio (Fig. 1)

1. Batteria

2. Impugnatura

3. Interruttore ON/OFF

4. Blocco dell‘avviamento

5. Pulsante di bloccaggio regolazione

dell‘inclinazione dell‘impugnatura

6. Dado di montaggio

7. Tubo

8. Tracolla con sbloccaggio di sicurezza

9. Impugnatura addizionale

10. Dado di bloccaggio del tubo telescopico 1

11. Tubo telescopico 1

12. Dado di bloccaggio del tubo telescopico 2

13. Tubo telescopico 2 con carcassa del motore

14. Pulsante di bloccaggio regolazione

dell‘inclinazione Carcassa motore

19. Accessorio tagliasiepi

20. Protezione per lama del tagliasiepi

21. Caricabatterie

2.2 Elementi forniti

Veriﬁ cate che l‘articolo sia completo sulla base

degli elementi forniti descritti. In caso di parti

mancanti, rivolgetevi al nostro Centro Servizio As-

sistenza o al punto vendita in cui avete acquistato

l‘apparecchio presentando un documento di ac-

quisto valido entro e non oltre i 5 giorni lavorativi

dall‘acquisto dell‘articolo. Al riguardo fate atten-

zione alla Tabella Garanzia nelle informazioni sul

Servizio Assistenza alla ﬁ ne delle istruzioni.

• Aprite l’imballaggio e togliete con cautela

l’apparecchio dalla confezione.

• Togliete il materiale d’imballaggio e anche i

fermi di trasporto / imballo (se presenti).

• Controllate che siano presenti tutti gli elemen-

ti forniti.

• Verificate che l’apparecchio e gli accessori

non presentino danni dovuti al trasporto.

• Se possibile, conservate l’imballaggio fino

alla scadenza della garanzia.

Pericolo!

L’apparecchio e il materiale d’imballaggio

non sono giocattoli! I bambini non devono

giocare con sacchetti di plastica, ﬁ lm e pic-

coli pezzi! Sussiste pericolo di ingerimento e

soﬀ ocamento!

Anl_GE_HH_18_45_Li_T_SPK9.indb 39

Anl_GE_HH_18_45_Li_T_SPK9.indb 39Anl_GE_HH_18_45_Li_T_SPK9.indb 39

Anl_GE_HH_18_45_Li_T_SPK9.indb 39

09.04.2019 14:36:30

09.04.2019 14:36:3009.04.2019 14:36:3009.04.2019 14:36:30

- 40 -

• Impugnatura completa

• Tubo con unità motore completo

• Tracolla con sbloccaggio di sicurezza

• Accessorio tagliasiepi

• Protezione per lama del tagliasiepi

• Batteria (n. art.: 34.108.66 non compresa

tra gli elementi forniti)

• Caricabatterie (n. art.: 34.108.66 non

compreso tra gli elementi forniti)

• Istruzioni per l’uso originali

• Avvertenze di sicurezza

3. Utilizzo proprio

Tagliasiepi

L‘accessorio tagliasiepi deve essere montato solo

alla testa del motore in dotazione.

Attenzione! Questo tagliasiepi è adatto a tagliare

siepi, cespugli e arbusti.

Attenzione! Non utilizzate l‘apparecchio per tag-

liare erba.

L’apparecchio deve venire usato solamente per lo

scopo a cui è destinato. Ogni altro tipo di uso che

esuli da quello previsto non è un uso conforme.

L’utilizzatore/l’operatore, e non il costruttore, è

responsabile dei danni e delle lesioni di ogni tipo

che ne risultino.

Tenete presente che i nostri apparecchi non sono

stati costruiti per l’impiego professionale, artigi-

anale o industriale. Non ci assumiamo alcuna

garanzia quando l’apparecchio viene usato in

imprese commerciali, artigianali o industriali, o in

attività equivalenti.

4. Caratteristiche tecniche

Lunghezza della barra: ........................... 450 mm

Lunghezza max. di taglio: ....................... 400 mm

Distanza dei denti: .................................... 16 mm

Tagli/min: ..................................................... 1700

Batteria agli ioni di litio

Tensione: ................................................18 V d.c.

Capacità: ................................................... 3,0 Ah

Tempo di ricarica: ........................................ 1,0 h

Caricabatterie

Tensione in entrata: ...........200-250 V ~ 50-60 Hz

Potenza assorbita: ...................................... 72 W

Tensione in uscita: ..................................21 V d.c.

Corrente in uscita: .......................................... 3 A

Pericolo!

Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati

rilevati secondo la norma ISO 22868.

Livello di pressione acustica L

pA ...... 81,05 dB (A)

Incertezza KpA ..............................................3 dB

Livello di potenza acustica LWA misurato ...........

......................................................... 98,23 dB (A)

Incertezza KWA .............................................. 3 dB

Livello di potenza acustica LWA garantito ...........

............................................................ 102 dB (A)

Portate cuﬃ e antirumore.

L’eﬀ etto del rumore può causare la perdita

dell’udito.

Valori complessivi delle vibrazioni (somma vetto-

riale delle tre direzioni) rilevati secondo la norma

ISO 22867.

Impugnatura sotto carico

Valore emissione vibrazioni a

h 2,5 m/s≤2

Il valore di emissione di vibrazioni indicato è stato

misurato secondo un metodo di prova norma-

lizzato e può variare a seconda del modo in cui

l’elettroutensile viene utilizzato e, in casi eccezio-

nali, può essere superiore al valore riportato.

Il valore di emissione di vibrazioni indicato può

essere usato per il confronto tra elettroutensili di

marchi diversi.

Il valore di emissione di vibrazioni può essere

utilizzato anche per una valutazione preliminare

dei rischi.

Limitate al minimo lo sviluppo di rumore e le

vibrazioni!

• Utilizzate soltanto apparecchi in perfetto sta-

to.

• Eseguite regolarmente la manutenzione e la

pulizia dell’apparecchio.

• Adattate il vostro modo di lavorare

all’apparecchio.

• Non sovraccaricate l’apparecchio.

Anl_GE_HH_18_45_Li_T_SPK9.indb 40

Anl_GE_HH_18_45_Li_T_SPK9.indb 40Anl_GE_HH_18_45_Li_T_SPK9.indb 40

Anl_GE_HH_18_45_Li_T_SPK9.indb 40

09.04.2019 14:36:30

09.04.2019 14:36:3009.04.2019 14:36:3009.04.2019 14:36:30

- 43 -

8. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio

Pericolo!

Prima di qualsiasi lavoro di pulizia e di manutenzi-

one staccate la batteria.

8.1 Pulizia

• Pulite regolarmente il meccanismo di tensio-

ne con aria compressa o con una spazzola.

Per la pulizia non impiegate utensili.

• Tenete le impugnature libere da tracce di olio

in modo tale da avere sempre una presa sicu-

ra.

• Per la pulizia non immergete assolutamente

l‘apparecchio in acqua o altri liquidi.

• Togliete i depositi dalle coperture di protezio-

ne con una spazzola.

• Tenete il più possibile i dispositivi di protezio-

ne, le fessure di aerazione e la carcassa del

motore liberi da polvere e sporco. Strofinate

l’apparecchio con un panno pulito o soffiatelo

con l’aria compressa a pressione bassa.

• Consigliamo di pulire l’apparecchio subito

dopo averlo usato.

• Pulite l’apparecchio regolarmente con un

panno asciutto ed un po’ di sapone. Non usa-

te detergenti o solventi perché questi ultimi

potrebbero danneggiare le parti in plastica

dell’apparecchio. Fate attenzione che non

possa penetrare dell’acqua nell’interno

dell’apparecchio. La penetrazione di acqua

in un elettroutensile aumenta il rischio di una

scossa elettrica.

8.2 Manutenzione

Le lame dovrebbero venire pulite e lubriﬁ cate

regolarmente per ottenere sempre le migliori

prestazioni. Togliete i depositi con una spazzola e

applicate una sottile pellicola di olio (Fig. 22).

8.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si

dovrebbe dichiarare quanto segue:

• modello dell’apparecchio

• numero dell’articolo dell’apparecchio

• numero d’ident. dell’apparecchio

• numero del pezzo di ricambio del ricambio

necessitato.

Per i prezzi e le informazioni attuali si veda

www.isc-gmbh.info

9. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita-

re i danni dovuti al trasporto. Questo imballaggio

rappresenta una materia prima e può perciò es-

sere utilizzato di nuovo o riciclato. L‘apparecchio

e i suoi accessori sono fatti di materiali diversi,

per es. metallo e plastica. Gli apparecchi difettosi

non devono essere gettati nei riﬁ uti domestici. Per

uno smaltimento corretto l‘apparecchio va con-

segnato ad un apposito centro di raccolta. Se non

vi è noto nessun centro di raccolta, rivolgetevi per

informazioni all‘amministrazione comunale.

10. Conservazione

Conservate l’apparecchio e i suoi accessori in un

luogo buio, asciutto, al riparo dal gelo e non ac-

cessibile ai bambini. La temperatura ottimale per

la conservazione è compresa tra i 5 e i 30 °C.

Conservate l’elettroutensile nell’imballaggio ori-

ginale.

Anl_GE_HH_18_45_Li_T_SPK9.indb 43

Anl_GE_HH_18_45_Li_T_SPK9.indb 43Anl_GE_HH_18_45_Li_T_SPK9.indb 43

Anl_GE_HH_18_45_Li_T_SPK9.indb 43

09.04.2019 14:36:30

09.04.2019 14:36:3009.04.2019 14:36:3009.04.2019 14:36:30

- 44 -

11. Tabella per l‘eliminazione delle anomalie

Attenzione!

Prima di cercare gli errori spegnete l‘apparecchio e togliete la batteria.

La seguente tabella presenta dei sintomi di errori e descrive come potete porvi rimedio qualora il vostro

apparecchio non funzioni correttamente. Se in tal modo non riuscite a localizzare ed eliminare il proble-

ma, rivolgetevi alla vostra oﬃ cina del servizio assistenza.

Anomalia Possibile causa Soluzione

L’apparecchio non

funziona

- Batteria scarica

- Batteria non inserita correttamente

- Ricaricate la batteria

- Togliete la batteria e reinseritela

L‘apparecchio

funziona in modo

intermittente

- Contatto esterno difettoso

- Contatto interno difettoso

- Interruttore di ON/OFF difettoso

- Rivolgetevi ad un‘oﬃ cina specializ-

zata

- Rivolgetevi ad un‘oﬃ cina specializ-

zata

- Rivolgetevi ad un‘oﬃ cina specializ-

zata

Anl_GE_HH_18_45_Li_T_SPK9.indb 44

Anl_GE_HH_18_45_Li_T_SPK9.indb 44Anl_GE_HH_18_45_Li_T_SPK9.indb 44

Anl_GE_HH_18_45_Li_T_SPK9.indb 44

09.04.2019 14:36:30

09.04.2019 14:36:3009.04.2019 14:36:3009.04.2019 14:36:30

- 45 -

12. Indicatori caricabatterie

Stato indicatori

Signiﬁ cato e interventi

LED rosso LED verde

Spento Lampeggia Pronto all’esercizio

Il caricabatterie è collegato alla rete e pronto per l‘uso, la batteria non è nel

caricabatterie.

Acceso Spento Ricarica

Il caricabatterie ricarica la batteria in esercizio di ricarica veloce. Per i

relativi tempi di ricarica si veda direttamente sul caricabatterie.

Avvertenza! In base alla carica residua della batteria i tempi di ricarica

eﬀ ettivi possono variare leggermente da quelli indicati.

Spento Acceso La batteria è ricaricata e pronta per l’uso.

Poi l’apparecchio passa alla ricarica lenta ﬁ no a completare il processo.

A tale scopo lasciate la batteria collegata al caricabatterie per altri 15 min.

Intervento:

Togliete la batteria dal caricabatterie. Staccate il caricabatterie dalla rete.

Lampeggia Spento Regolatore di carica

Il caricabatterie si trova nella modalità di ricarica lenta.

In questo modo la batteria viene ricaricata più lentamente per motivi

di sicurezza e la ricarica richiede più tempo. Ciò può essere dovuto ai

seguenti motivi:

- La batteria non è stata ricaricata per molto tempo.

- La temperatura della batteria non si trova nel range ideale.

Intervento:

Attendete la ﬁ ne della ricarica, si può comunque continuare a ricaricare la

batteria.

Lampeggia Lampeggia Anomalia

La ricarica non è più possibile. La batteria è difettosa.

Intervento:

Una batteria difettosa non deve più venire ricaricata.

Togliete la batteria dal caricabatterie.

Acceso Acceso Anomalia termica

La batteria è troppo calda (per es. esposizione diretta al sole) o troppo

fredda (al di sotto dei 0°C)

Intervento:

Togliete la batteria e tenetela per un giorno a temperatura ambiente

(ca. 20°C).

Anl_GE_HH_18_45_Li_T_SPK9.indb 45

Anl_GE_HH_18_45_Li_T_SPK9.indb 45Anl_GE_HH_18_45_Li_T_SPK9.indb 45

Anl_GE_HH_18_45_Li_T_SPK9.indb 45

09.04.2019 14:36:30

09.04.2019 14:36:3009.04.2019 14:36:3009.04.2019 14:36:30

- 46 -

Solo per paesi membri dell’UE

Non smaltite gli elettroutensili nei riﬁ uti domestici!

Secondo la direttiva europea 2012/19/CE sui riﬁ uti di apparecchiature elettriche ed elettroniche e il suo

recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e

venire smaltiti in modo ecocompatibile.

Alternativa di riciclaggio alla richiesta di restituzione:

il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in

modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec-

chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo

le norme nazionali sul riciclaggio e sui riﬁ uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen-

za elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti

d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della

iSC GmbH.

Con riserva di apportare modiﬁ che tecniche

Anl_GE_HH_18_45_Li_T_SPK9.indb 46

Anl_GE_HH_18_45_Li_T_SPK9.indb 46Anl_GE_HH_18_45_Li_T_SPK9.indb 46

Anl_GE_HH_18_45_Li_T_SPK9.indb 46

09.04.2019 14:36:31

09.04.2019 14:36:3109.04.2019 14:36:3109.04.2019 14:36:31

- 47 -

Informazioni sul Servizio Assistenza

In tutti i Paesi indicati nel certiﬁ cato di garanzia disponiamo di competenti partner per il Servizio Assis-

tenza (per i relativi dati di contatto si veda il certiﬁ cato di garanzia), che sono a vostra disposizione per

tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita

di materiali di consumo.

Si deve tenere presente che le seguenti parti di questo prodotto sono soggette a un‘usura naturale o

dovuta all‘uso ovvero che le seguenti parti sono necessarie come materiali di consumo.

Categoria Esempio

Parti soggette ad usura * Guida lame, Batteria

Materiale di consumo/parti di consumo * Lame

Parti mancanti

* non necessariamente compreso tra gli elementi forniti!

In presenza di difetti o errori vi preghiamo di denunciare il caso sul sito internet www.isc-gmbh.info. Vi

preghiamo di descrivere con precisione l‘anomalia e a tal riguardo di rispondere in ogni caso alle segu-

enti domande:

• L‘apparecchio ha già funzionato una volta o era difettoso fin dall‘inizio?

• Avete notato qualcosa prima che si manifestasse il difetto (sintomo prima del difetto)?

• A vostro parere che cosa non funziona nell‘apparecchio (sintomo principale)?

Descrivete che cosa non funziona.

Anl_GE_HH_18_45_Li_T_SPK9.indb 47

Anl_GE_HH_18_45_Li_T_SPK9.indb 47Anl_GE_HH_18_45_Li_T_SPK9.indb 47

Anl_GE_HH_18_45_Li_T_SPK9.indb 47

09.04.2019 14:36:31

09.04.2019 14:36:3109.04.2019 14:36:3109.04.2019 14:36:31

DK/N

- 49 -

Fare!

Ved brug af el-værktøj er der visse sikkerhedsfo-

ranstaltninger, der skal respekteres for at undgå

skader på personer og materiel. Læs derfor bet-

jeningsvejledningen / sikkerhedsanvisningerne

grundigt igennem. Opbevar betjeningsvejlednin-

gen et praktisk sted, så du altid kan tage den frem

efter behov. Husk at lade betjeningsvejledningen

/ sikkerhedsanvisningerne følge med værktøjet,

hvis du overdrager det til andre. Vi fraskriver

os ethvert ansvar for skader på personer eller

materiel, som måtte opstå som følge af, at anvis-

ningerne i denne betjeningsvejledning, navnlig

vedrørende sikkerhed, tilsidesættes.

1. Sikkerhedsanvisninger

Relevante sikkerhedsanvisninger ﬁ nder du i det

medfølgende hæfte.

Fare!

Læs alle sikkerhedsanvisninger og øvrige an-

visninger. Følges anvisningerne, navnlig sikker-

hedsanvisningerne, ikke nøje som beskrevet, kan

elektrisk stød, brand og/eller svære kvæstelser

være følgen. Alle sikkerhedsanvisninger og

øvrige anvisninger skal gemmes.

Produktet må ikke betjenes af personer (inkl.

børn) med begrænsede fysiske eller sensoriske

færdigheder, eller personer, der er psykisk ustabi-

le. Manglende erfaring og kendskab til produktets

anvendelse fratager ligeledes en person retten

til at betjene det, med mindre dette sker under

opsyn eller efter grundig instruktion. Pas på, at

børn ikke bruger produktet som legetøj.

Forklaring af symbolerne på maskinen

(ﬁ g. 23):

1. Advarsel!

2. Brug øjen-/hoved- og høreværn!

3. Beskyt maskinen mod regn og fugt!

4. Maksimal snitlængde stangsav

5. Livsfare som følge af elektrisk stød. Afstan-

den til strømledninger skal være mindst 10 m!

6. Læs betjeningsvejledningen, inden du tager

maskinen i brug!

7. Bær solidt fodtøj!

8. Pas på nedfaldende og udslynget materiale!

9. Hold afstand.

11. Brug sikkerhedshandsker

2. Produktbeskrivelse og

leveringsomfang

2.1 Produktbeskrivelse (ﬁ g. 1)

1. Akku

2. Holdegreb

3. Tænd/Sluk-knap

4. Indkoblingsspærre

5. Låseknap hældningsindstillings holdegreb

6. Monteringsmøtrik

7. Rør

8. Skulderrem med sikkerhedsoplåsemekanis-

9. Hjælpegreb

10. Låsemøtrik teleskoprør 1

11. Teleskoprør 1

12. Låsemøtrik teleskoprør 2

13. Teleskoprør 2 med motorhus

14. Låseknap hældningsindstilling Motorhus

19. Påmonteringssæt hækkeklipper

20. Beskyttelse til hækkeklipperkniv

21. Ladeaggregat

2.2 Leveringsomfang

Kontroller på grundlag af det beskrevne leve-

ringsomfang, at varen er komplet. Hvis nogle dele

mangler, bedes du senest inden 5 hverdage efter

købet af varen henvende dig til vores servicecen-

ter eller det sted, hvor du har købt varen, med

forevisning af gyldig købskvittering. Vær her op-

mærksom på garantioversigten, der er indeholdt i

serviceinformationerne bagest i vejledningen.

• Åbn pakken, og tag forsigtigt maskinen ud af

emballagen.

• Fjern emballagematerialet samt emballage-/

og transportsikringer (hvis sådanne forefin-

des).

• Kontroller, at der ikke mangler noget.

• Kontroller maskine og tilbehør for transports-

kader.

• Opbevar så vidt muligt emballagen indtil ga-

rantiperiodens udløb.

Fare!

Maskinen og emballagematerialet er ikke

legetøj! Børn må ikke lege med plastikposer,

folier og smådele! Fare for indtagelse og

kvælning!

• Holdegreb komplet

• Rør med motorenhed komplet

• Skulderrem med sikkerhedsoplåsemekanis-

• Påmonteringssæt hækkeklipper

Anl_GE_HH_18_45_Li_T_SPK9.indb 49

Anl_GE_HH_18_45_Li_T_SPK9.indb 49Anl_GE_HH_18_45_Li_T_SPK9.indb 49

Anl_GE_HH_18_45_Li_T_SPK9.indb 49

09.04.2019 14:36:31

09.04.2019 14:36:3109.04.2019 14:36:3109.04.2019 14:36:31

DK/N

- 50 -

• Beskyttelse til hækkeklipperkniv

• Akku (ved varenr.: 34.108.66 følger ikke med

leveringen)

• Ladeadapter (ved varenr.: 34.108.66 følger

ikke med leveringen)

• Original betjeningsvejledning

• Sikkerhedsanvisninger

3. Formålsbestemt anvendelse

Hækkeklipper

Påmonteringssættet hækkeklipper må kun mon-

teres på det medleverede motorhoved.

Forsigtig! Denne hækkeklipper er konstrueret til

klipning af hække, krat og buske.

Forsigtig! Brug ikke apparatet til at klippe græs.

Saven må kun anvendes i overensstemmelse

med dens tiltænkte formål. Enhver anden form

for anvendelse er ikke tilladt. Vi fraskriver os eth-

vert ansvar for skader, det være sig på personer

eller materiel, som måtte opstå som følge af, at

maskinen ikke er blevet anvendt korrekt. Ansvaret

bæres alene af brugeren/ejeren.

Bemærk, at vore produkter ikke er konstrueret til

erhvervsmæssig, håndværksmæssig eller indus-

triel brug. Vi fraskriver os ethvert ansvar, såfremt

produktet anvendes i erhvervsmæssigt, hånd-

værksmæssigt, industrielt eller lignende øjemed.

4. Tekniske data

Sværdlængde: ....................................... 450 mm

Skærelængde maks.: ............................. 400 mm

Tandafstand: ............................................ 16 mm

Snit/min: ...................................................... 1700

Li-Ion-akku

Spænding: .............................................18 V d.c.

Kapacitet: .................................................. 3,0 Ah

Ladetid: ....................................................... 1,0 h

Ladeaggregat

Indgangsspænding: ..........200-250 V ~ 50-60 Hz

Optagen eﬀ ekt: .......................................... 72 W

Udgangsspænding: ................................21 V d.c.

Udgangsstrøm: .............................................. 3 A

Fare!

Støj og vibration

Støj- og vibrationstal er beregnet i henhold til

ISO 22868.

Lydtryksniveau LpA ............................ 81,05 dB(A)

Usikkerhed K

pA ............................................. 3 dB

Lydeﬀ ektniveau L

WA målt ................. 98,23 dB(A)

Usikkerhed K

WA ............................................ 3 dB

Lydeﬀ ektniveau L

WA garanteret ........... 102 dB(A)

Brug høreværn.

Støjudviklingen fra maskinen kan forårsage

høretab.

Samlede svingningstal (vektorsum for tre

retninger) beregnet i henhold til ISO 22867.

Håndgreb under belastning

Svingningsemissionstal ah 2,5 m/s≤2

Det angivne svingningsemissionstal er målt ud

fra en standardiseret prøvningsmetode og kan

- afhængig af den måde, el-værktøjet anvendes

på - ændre sig og i undtagelsestilfælde ligge over

den angivne værdi.

Det angivne svingningsemissionstal kan anven-

des til at sammenligne et el-værktøj med et andet.

Det angivne svingningsemissionstal kan også an-

vendes til en indledende skønsmæssig vurdering

af den negative påvirkning.

Anl_GE_HH_18_45_Li_T_SPK9.indb 50

Anl_GE_HH_18_45_Li_T_SPK9.indb 50Anl_GE_HH_18_45_Li_T_SPK9.indb 50

Anl_GE_HH_18_45_Li_T_SPK9.indb 50

09.04.2019 14:36:31

09.04.2019 14:36:3109.04.2019 14:36:3109.04.2019 14:36:31

DK/N

- 51 -

Støjudvikling og vibration skal begrænses til

et minimum!

• Brug kun intakte og ubeskadigede maskiner.

• Vedligehold og rengør maskinen med jævne

mellemrum.

• Tilpas arbejdsmåden efter maskinen.

• Overbelast ikke maskinen.

• Lad i givet fald maskinen underkaste et efter-

syn.

• Sluk maskinen, når den ikke benyttes.

• Bær handsker.

5. Før ibrugtagningen

Forsigtig! Vent med at sætte akkuen i, til maski-

nen er fuldstændig monteret, og alle indstillinger

er gennemført. Bær altid sikkerhedshandsker, når

du arbejder med saven. Pak alle dele omhyggeligt

ud, og kontroller, at der ikke mangler noget (ﬁ g.

1).

5.1 Montering generelt

a) Fig. 2-3: Stik røret (7) indtil vulsten (7a) på

holdegrebhuset (2a) og skru det fast med

monteringsmøtrikken (6).

b) Fig. 4: Hægt karabinhagen (A) på skulderrem-

men (8) fast i remholderen (B).

c) Fig. 4a: Hjælpegrebet består af håndgreb (N),

sekskantskrue (P) og låsemekanisme (F).

Det monteres på håndgrebsholderen (U) som

vist. Tryk på sekskantskruen (P) i holdegrebet

(N) og skru det fast med låsemekanismen

(F).

5.2 Hjælpegreb indstilles (ﬁ g. 5-6)

a) Hældning på hjælpegreb indstilles

Åbn (a) låsemekanismen (F). Indstil den ønskede

hældning for hjælpegrebet (9). Luk (b) låsemeka-

nismen (F).

b) Hjælpegreb forskydes

Åbn (a) låsemekanismen (H) og forskyd hjælpe-

grebet (9) i den ønskede position. Luk (b) låseme-

kanismen (H).

5.3 Anlægning af skulderrem

Advarsel! Benyt altid skulderremmen under

arbejdet. Sluk altid for motoren, inden du løsner

skulderremmen. Fare for personskade.

1. Hægt karabinhagen (ﬁ g. 4/pos. A) fast i rem-

holderen.

2. Læg skulderremmen (ﬁ g. 7/pos. 8) hen over

skulderen.

3. Indstil remmens længde, så remholderen be-

ﬁ

nder sig i hoftehøjde (

ﬁ g. 7).

4. Skulderremmen er udstyret med et spænde.

Tryk krogene sammen, hvis det skulle være

nødvendigt at lægge maskinen hurtigt fra (ﬁ g.

8).

5. Selepositionen ændres på maskinen ved at

trykke de to metalsløjfer (ﬁ g. 4/pos. L / M)

mod hinanden og forskyd seleholderen på

røret.

5.4 Hældning holdegreb indstilles (ﬁ g. 9)

Tryk på de to låseknapper (5) og indstil hældnin-

gen på holdegrebet (2) i 4 stoptrin.

5.5 Hældning motorhus indstilles (ﬁ g. 10)

Tryk på de to låseknapper (14) og indstil hældnin-

gen på motorhuset (13a) i 7 toptrin.

5.6 Teleskoprør indstilles (ﬁ g. 11)

1. Åbn teleskoprør-låsemekanismemøtrikkerne

(10 + 12) ved at dreje dem til venstre.

2. Træk teleskoprørene (11+13) så langt ud,

som arbejdshøjden kræver det.

3. Luk teleskoprør-låsemekanismemøtrikkerne

(10 + 12) ved at dreje dem til højre.

5.7 Hækkeklipper- påmonteringssæt

monteres på motorhoved (ﬁ g. 12 – 13)

Beskyttelsen skal skubbes hen over hækkeklip-

perkniv for at undgå kvæstelser.

1. Positioner hækkeklipper – påmonteringssæt-

tet og motorhoved, så pilene på de to dele

stemmer overens.

2. Tryk hækkeklipper – påmonteringssættet mod

motorhovedet. Derved skubbes låseknappen

(R) til højre. Drej hækkeklipper – påmonte-

ringssættet til højre. Hækkeklipper – påmon-

teringssættet låses på motorhovedet og er

fast monteret. Derved trykkes låseknappen

(R) til venstre.

5.8 Hækkeklipper - påmonteringssæt fjernes

på motorhoved (ﬁ g. 12 – 13)

Beskyttelsen skal skubbes hen over hækkeklip-

perkniv for at undgå kvæstelser.

1. Træk låseknappen (R) til højre.

2. Drej hækkeklipper – påmonteringssættet,

til pilene på motorhoved og hækkeklipper –

påmonteringssæt stemmer overens og dette

kan fjernes.

Anl_GE_HH_18_45_Li_T_SPK9.indb 51

Anl_GE_HH_18_45_Li_T_SPK9.indb 51Anl_GE_HH_18_45_Li_T_SPK9.indb 51

Anl_GE_HH_18_45_Li_T_SPK9.indb 51

09.04.2019 14:36:31

09.04.2019 14:36:3109.04.2019 14:36:3109.04.2019 14:36:31

DK/N

- 52 -

5.9 Montering af akku (ﬁ g. 14-15)

Tryk på anslagsknappen (T) på akkuen som vist

på ﬁ g. 14, og skub akkuen ind i den dertil indrette-

de holdemekanisme. Når akkuen er i en position

som vist på ﬁ g. 15, skal anslagsknappen gå i

indgreb! Akkuen afmonteres tilsvarende i modsat

rækkefølge!

5.10 Opladning af akku (ﬁ g. 16)

1. Tag akkupack‘en ud af holderen på produktet:

Tryk på anslagsknappen (T).

2. Kontroller, at netspændingen, som står anført

på mærkepladen, svarer til den forhånden-

værende netspænding. Sæt stikket til lade-

aggregatet (21) i stikkontakten. Den grønne

LED-lysdiode begynder at blinke.

3. Sæt akkuen (1) på ladeaggregatet (21).

4. Under punkt „Visninger på ladeaggregatet“

ﬁ ndes en oversigt over LED-visningernes be-

tydning.

Under opladningen kan akkuen blive varm. Dette

er helt normalt.

Hvis det ikke er muligt at oplade akkupack’en,

skal du kontrollere,

• om der er netspænding i stikkontakten

• om forbindelsen til ladekontakterne er i orden.

Hvis det stadigvæk ikke er muligt at oplade

akkupack’en, bedes du indsende

• ladeaggregatet

• samt akkupack‘en

til vores kundeservice.

Sørg for at genoplade akkupack’en i god tid for

at sikre en lang levetid. Genopladning skal under

alle omstændigheder ske, hvis du konstaterer,

at akku-maskinen ydelse er nedsat. Undgå,

at akkupack’en aﬂ ades helt. Det vil ødelægge

akkupack’en!

6. Drift

Bemærk venligst lovmæssige bestemmelser ve-

drørende støjbeskyttelse, som kan variere lokalt.

Forsigtig! Benyt altid skulderremmen under

arbejdet. Sluk altid for motoren, inden du løsner

skulderremmen. Fare for personskade.

Læg skulderremmen på som beskrevet forinden,

montér det ønskede påmonteringssæt og indstil

maskinen, så den passer til dine behov.

Tænde / slukke

Tænde saven

• Hold fast i maskinens greb med begge hæn-

der (tommelfinger neden under hjælpegre-

bet).

• Skub indkoblingsspærren (fig. 3/pos. 4) fre-

mad og hold den inde.

• Tænd maskinen med tænd/sluk-knappen (fig.

3/pos. 3). Indkoblingsspærren kan nu slippes

igen.

Slukke saven

Slip tænd/sluk-knappen (ﬁ g. 3/pos. 3).

7. Arbejde med hækkeklipper-

påmonteringssæt

• Kontroller skæreknivenes funktion. Knivene

skærer i begge sider med modsat omløbsret-

ning, hvilket giver en høj skæreydelse og en

rolig driftsgang.

• Sørg for at stå sikkert og stabilt og hold godt

fast i apparatet med begge hænder og med

afstand til din egen krop. Kontrollér før tæn-

ding, at apparatet ikke berører genstande.

Arbejdsanvisninger

• Ud over klipning af hække kan en hække-

klipper også anvendes til klipning af krat og

buske.

• Den bedste skæreydelse opnås, hvis hæk-

keklipperen føres på en sådan måde, at tæn-

derne på knivene står i en vinkel på ca. 15° i

forhold til hækken (se fig. 17).

• Knivene skærer i begge sider og med modsat

omløbsretning, hvilket gør det muligt at klippe

i begge retninger (se fig. 18).

• For at få en lige højde på hækken anbefales

det at spænde en snor ud langs hækkens

kant, som så fungerer som lodmarkør. Gren-

værk, som rager op, klippes af (se fig. 19/20).

• Hækkens sideflader klippes i buebevægelser

nedefra og op (se fig. 21).

Anl_GE_HH_18_45_Li_T_SPK9.indb 52

Anl_GE_HH_18_45_Li_T_SPK9.indb 52Anl_GE_HH_18_45_Li_T_SPK9.indb 52

Anl_GE_HH_18_45_Li_T_SPK9.indb 52

09.04.2019 14:36:31

09.04.2019 14:36:3109.04.2019 14:36:3109.04.2019 14:36:31

DK/N

- 53 -

8. Rengøring, vedligeholdelse og

reservedelsbestilling

Fare!

Træk akkupack‘en ud af stikkontakten, inden

rengørings- og vedligeholdelsesarbejde påbe-

gyndes.

8.1 Renholdelse

• Rengør med jævne mellemrum spændeme-

kanismen ved at foretage udblæsning med

trykluft, eller brug en børste. Brug ikke værktøj

til renholdelse.

• Hold grebene fri for olie, så du altid har et sik-

kert hold om maskinen.

• Saven må under ingen omstændigheder dyp-

pes i vand eller andre væsker.

• Fjern aflejringer på beskyttelsesafdækninger-

ne med en børste.

• Hold så vidt muligt beskyttelsesanordninger,

luftsprækker og motorhuset fri for støv og

snavs. Gnid maskinen ren med en ren klud,

eller foretag trykluftudblæsning med lavt tryk.

• Vi anbefaler, at maskinen rengøres hver gang

efter brug.

• Rengør af og til maskinen med en fugtig klud

og lidt blød sæbe. Undgå brug af rengørings-

eller opløsningsmiddel, da det vil kunne

ødelægge maskinens kunststofdele. Pas på,

at der ikke kan trænge vand ind i maskinens

indvendige dele. Trænger der vand ind i et el-

værktøj, øger det risikoen for elektrisk stød.

8.2 Vedligeholdelse

Knivene skal regelmæssigt renses og smøres for

at opretholde den høje skæreydelse. Fjern aﬂ e-

jringerne med en børste og smør et tyndt lag olie

på (ﬁ g. 22).

8.3 Reservedelsbestilling:

Ved bestilling af reservedele skal følgende oply-

ses:

• Savens type.

• Savens artikelnummer.

• Savens identifikationsnummer.

• Nummeret på den nødvendige reservedel.

Aktuelle priser og øvrige oplysninger ﬁ nder du på

internetadressen www.isc-gmbh.info

9. Bortskaﬀ else og genanvendelse

Produktet leveres indpakket for at undgå trans-

portskader. Emballagen består af råmaterialer

og kan genanvendes eller indleveres på gen-

brugsstation. Produktet og dets tilbehør består af

forskelligartede materialer, f.eks. metal og plast.

Defekte produkter må ikke smides ud som almin-

deligt husholdningsaﬀ ald. For at sikre en fagmæs-

sig korrekt bortskaﬀ else skal produktet indleveres

på et aﬀ aldsdepot. Hvis du ikke har kendskab til

lokalt aﬀ aldsdepot, så kontakt din kommune.

10. Opbevaring

Maskinen og dens tilbehør skal opbevares på et

mørkt, tørt og frostfrit sted uden for børns ræk-

kevidde. Den optimale lagertemperatur ligger

mellem 5 og 30 C. Opbevar el-værktøjet i den ˚

originale emballage.

Anl_GE_HH_18_45_Li_T_SPK9.indb 53

Anl_GE_HH_18_45_Li_T_SPK9.indb 53Anl_GE_HH_18_45_Li_T_SPK9.indb 53

Anl_GE_HH_18_45_Li_T_SPK9.indb 53

09.04.2019 14:36:31

09.04.2019 14:36:3109.04.2019 14:36:3109.04.2019 14:36:31

DK/N

- 55 -

12. Visning på ladeaggregat

Visningsstatus

Betydning og påkrævet handling

Rød

lysdiode

Grøn

lysdiode

Slukket Blinker Standby-modus

Ladeaggregatet er forbundet med nettet og klar til drift,

akkumulatorbatteriet er ikke i ladeaggregatet

Tændt Slukket Opladning

Ladeaggregatet lader akkumulatorbatteriet op i hurtigladningsmodus. De

pågældende ladetider ﬁ ndes direkte på ladeaggregatet.

Bemærk! De faktiske ladetider kan afvige noget fra de angivede ladetider

afhængigt af den eksisterende akkuladning.

Slukket Tændt Akkumulatorbatteriet er opladt og klar til brug.

Herefter skiftes til skånende opladning, indtil fuldstændig opladning er

nået.

Lad hertil akkumulatorbatteriet blive ca. 15 min. længere på

ladeaggregatet.

Påkrævet handling:

Tag akkumulatorbatteriet ud af ladeaggregatet. Afbryd ladeaggregatet fra

strømforsyningsnettet.

Blinker Slukket Tilpasningsopladning

Ladeaggregatet beﬁ nder sig i funktionen for skånsom opladning.

Her oplades akkumulatorbatteriet af sikkerhedsgrunde langsommere og

skal bruge mere tid. Det kan have følgende årsager:

- Akkumulatorbatteriet er ikke blevet opladet i meget lang tid.

- Akkumulatorbatteriets temperatur ligger ikke i det ideelle område.

Påkrævet handling:

Vent, indtil ladeprocessen er færdig, akkumulatorbatteriet kan stadigvæk

oplades.

Blinker Blinker Fejl

Opladning er ikke længere mulig. Akkumulatorbatteriet er defekt.

Påkrævet handling:

Et defekt akkumulatorbatteri må ikke længere oplades.

Tag akkumulatorbatteriet ud af ladeaggregatet.

Tændt Tændt Temperaturfejl

Akkumulatorbatteriet er for varmt (f.eks. direkte solindfald) eller for koldt

(under 0° C).

Påkrævet handling:

Tag batteriet ud, og opbevar det 1 dag ved stuetemperatur (ca. 20° C).

Anl_GE_HH_18_45_Li_T_SPK9.indb 55

Anl_GE_HH_18_45_Li_T_SPK9.indb 55Anl_GE_HH_18_45_Li_T_SPK9.indb 55

Anl_GE_HH_18_45_Li_T_SPK9.indb 55

09.04.2019 14:36:31

09.04.2019 14:36:3109.04.2019 14:36:3109.04.2019 14:36:31

DK/N

- 56 -

Kun for EU-lande

Smid ikke el-værktøj ud som almindeligt husholdningsaﬀ ald!

I medfør af Rådets direktiv 2012/19/EF om aﬀ ald af elektrisk og elektronisk udstyr og dettes omsættelse

i den nationale lovgivning skal brugt el-værktøj indsamles separat og indleveres til videreanvendende

formål på miljømæssig forsvarlig vis.

Recycling-alternativ til tilbagesendelse:

Ejeren af el-værktøjet er – med mindre denne tilbagesender maskinen – forpligtet til at bortskaﬀ e mas-

kinen og dens dele ifølge miljøforskrifterne. Den brugte maskine kan indleveres hos en genbrugsstation

– spørg evt. personalet her, eller forhør dig hos din kommune. Tilbehør og hjælpemidler, som følger med

maskinen, og som ikke indeholder elektriske dele, er ikke omfattet af ovenstående.

Genoptryk eller anden kopiering af dokumentation og følgedokumenter til produkter, også i uddrag, er

kun tilladt med udtrykkelig tilladelse fra iSC GmbH.

Ret til tekniske ændringer forbeholdes

Anl_GE_HH_18_45_Li_T_SPK9.indb 56

Anl_GE_HH_18_45_Li_T_SPK9.indb 56Anl_GE_HH_18_45_Li_T_SPK9.indb 56

Anl_GE_HH_18_45_Li_T_SPK9.indb 56

09.04.2019 14:36:31

09.04.2019 14:36:3109.04.2019 14:36:3109.04.2019 14:36:31

DK/N

- 57 -

Serviceinformationer

I alle lande, der er nævnt i garantibeviset, råder vi over kompetente servicepartnere, hvis kontaktdata

fremgår af garantibeviset. De står til din rådighed i forbindelse med enhver form for service som f.eks.

reparation, anskaﬀ else af reservedele og sliddele eller køb af forbrugsmaterialer.

Vær opmærksom på, at følgende dele på produktet slides som følge af brug eller udsættes for naturligt

slid resp. at følgende dele anses som forbrugsmaterialer.

Kategori Eksempel

Sliddele* Knivføring, Akku

Forbrugsmateriale/ forbrugsdele* Kniv

Manglende dele

* er ikke nødvendigvis indeholdt i leveringsomfanget!

Konstateres mangler eller fejl, bedes du melde fejlen på internettet under www.isc-gmbh.info. Det er vig-

tigt at beskrive fejlen så nøjagtigt som muligt og i hvert fald besvare følgende spørgsmål:

• Har produktet fungeret, eller var det defekt fra begyndelsen?

• Har du bemærket noget usædvandligt, inden defekten opstod (symptom før defekt)?

• Hvilken fejlfunktion mener du, at produktet er berørt af (hovedsymptom)?

Beskriv venligst fejlfunktionen.

Anl_GE_HH_18_45_Li_T_SPK9.indb 57

Anl_GE_HH_18_45_Li_T_SPK9.indb 57Anl_GE_HH_18_45_Li_T_SPK9.indb 57

Anl_GE_HH_18_45_Li_T_SPK9.indb 57

09.04.2019 14:36:31

09.04.2019 14:36:3109.04.2019 14:36:3109.04.2019 14:36:31

DK/N

- 58 -

Garantibevis

Kære kunde!

Vore produkter er underlagt en streng kvalitetskontrol. Hvis produktet alligevel på et tidspunkt skulle

udvise fejl, beklager vi naturligvis dette, i dette tilfælde beder vi dig kontakte vores kundeservice på

adressen, som er anført på dette garantibevis. Du kan naturligvis også ringe til os på det anførte service-

nummer. For indfrielse af garantikrav gælder følgende:

1. Disse garantibetingelser retter sig udelukkende til forbrugere, dvs. naturlige personer, der hverken

vil bruge dette produkt i forbindelse med udøvelse af deres erhvervsmæssige eller andet selvstæn-

digt arbejde. Disse garantibetingelser regulerer ekstra garantiydelser, som nedenstående producent

lover købere af sine nye apparater som supplement til den lovfastsatte garanti. Garantibestemmel-

ser fastsat ved lov berøres ikke af nærværende garanti. Vores garantiydelse er gratis.

2. Garantiydelsen dækker udelukkende mangler på et nyt apparat fra nedenstående producent, der

skyldes materiale- eller produktionsfejl, og vi har ret til at vælge, om sådanne mangler afhjælpes på

produktet, eller om produktet udskiftes.

Bemærk, at vore produkter ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller faglig

brug. Garantien dækker således ikke forhold, hvor produktet er blevet brugt i erhvervsmæssige,

håndværksmæssige eller faglige virksomheder eller er blevet udsat for lignende belastning.

3. Garantien dækker ikke følgende:

- Skader på produktet som følge af tilsidesættelse af montagevejledningens anvisninger eller som

følge af usagkyndig installation, tilsidesættelse af brugsanvisningen (f.eks. tilslutning til forkert net-

spænding eller strømtype) eller tilsidesættelse af vedligeholdelses- og sikkerhedsforskrifter eller

som følge af at produktet udsættes for ikke normale miljøbetingelser eller manglende pleje og vedli-

geholdelse.

- Skader på produktet som følge af misbrug eller usagkyndig anvendelse (f.eks. overbelastning af

produktet eller brug af værktøj eller tilbehør, som ikke er godkendt), indtrængen af fremmedlegemer

i produktet (f.eks. sand, sten eller støv, transportskader), brug af vold eller eksterne påvirkninger

udefra (f.eks. fordi produktet tabes).

- Skader på produktet eller dele af produktet, der skyldes almindelig brug, normalt eller andet natur-

ligt slid.

4. Garantiperioden udgør 24 måneder at regne fra købsdatoen. Garantikrav skal gøres gældende in-

den garantiperiodens udløb og inden for to uger, efter at defekten er blevet konstateret. Garantikrav

kan ikke gøres gældende efter garantiperiodens udløb. Reparation eller udskiftning af produktet

medfører ikke forlængelse af garantiperioden, heller ikke for eventuelt indbyggede reservedele. Det-

te gælder også servicearbejder, der foretages på stedet.

5. Hvis du ønsker at gøre brug af garantien, bedes du melde det defekte produkt til: www.isc-gmbh.

info. Sørg for at have købskvitteringen eller anden form for dokumentation af købet af det nye appa-

rat ved hånden. Apparater, der sendes ind uden passende dokumentation eller uden typeskilt, er

udelukket fra garantiydelsen på grund af manglende identiﬁ cering. Er defekten omfattet af garanti-

en, vil produktet omgående blive repareret og returneret, eller du vil modtage et helt nyt.

Mod betaling udbedrer vi naturligvis også gerne defekter på produktet, som ikke/ikke længere er omfat-

tet af garantien. Du skal blot indsende produktet til vores serviceadresse.

Hvad angår slid- og forbrugsdele samt manglende dele henviser vi til garantiens indskrænkninger i hen-

hold til serviceinformationerne i nærværende betjeningsvejledning.

Anl_GE_HH_18_45_Li_T_SPK9.indb 58

Anl_GE_HH_18_45_Li_T_SPK9.indb 58Anl_GE_HH_18_45_Li_T_SPK9.indb 58

Anl_GE_HH_18_45_Li_T_SPK9.indb 58

09.04.2019 14:36:31

09.04.2019 14:36:3109.04.2019 14:36:3109.04.2019 14:36:31

- 59 -

Fara!

Innan maskinen kan användas måste särskilda

säkerhetsanvisningar beaktas för att förhindra

olyckor och skador. Läs därför noggrant igenom

denna bruksanvisning och dessa säkerhetsanvis-

ningar. Förvara dem på ett säkert ställe så att du

alltid kan hitta önskad information. Om maskinen

ska överlåtas till andra personer måste även

denna bruksanvisning och dessa säkerhetsanvis-

ningar medfölja. Vi övertar inget ansvar för olyckor

eller skador som har uppstått om denna bruksan-

visning eller säkerhetsanvisningarna åsidosätts.

1. Säkerhetsanvisningar

Gällande säkerhetsanvisningar ﬁ nns i det bifoga-

de häftet.

Fara!

Läs alla säkerhetsanvisningar och instrukti-

oner. Försummelser vid iakttagandet av säker-

hetsanvisningarna och instruktionerna kan föror-

saka elstöt, brand och/eller svåra skador. Förvara

alla säkerhetsanvisningar och instruktioner

för framtiden.

Denna maskin är inte avsedd att användas av

personer (inkl. barn) med begränsad fysisk,

sensorisk eller mental förmåga eller bristfällig er-

farenhet och/eller kunskap, såvida inte en person

som ansvarar för säkerheten håller uppsikt eller

ger instruktioner om korrekt användning av mas-

kinen. Barn ska hållas under uppsikt för att säker-

ställa att de inte använder maskinen som leksak.

Förklaring av skyltar på maskinen (bild 23)

1. Varning!

2. Använd ögon-/huvud- och hörselskydd!

3. Skydda maskinen mot regn och väta!

4. Maximal såglängd med stamkvistare

5. Risk för livsfarligt elektrisk slag. Avståndet till

strömledningar ska uppgå till minst 10 m!

6. Läs igenom bruksanvisningen före använd-

ning!

7. Bär fasta skor!

8. Se upp för delar som faller ned eller slungas

iväg!

9. Håll tillräckligt avstånd.

11. Använd skyddshandskar

2. Beskrivning av maskinen samt

leveransomfattning

2.1 Beskrivning av maskinen (bild 1)

1. Batteri

2. Handtag

3. Strömbrytare

4. Brytarspärr

5. Spärrknopp på handtaget för lutningsinställ-

ning

6. Monteringsmutter

7. Rör

8. Skulderbälte med säkerhetsuppregling

9. Stödhandtag

10. Spärrmutter teleskoprör 1

11. Teleskoprör 1

12. Spärrmutter teleskoprör 2

13. Teleskoprör 2 med motorkåpa

14. Spärrknopp på motorkåpan för lutningsinställ-

ning

19. Kompletteringssats för häcksax

20. Skydd för häcksaxkniv

21. Laddare

2.2 Leveransomfattning

Kontrollera att produkten är komplett med hjälp av

beskrivningen av leveransen. Om delar saknas vill

vi be dig ta kontakt med vårt servicecenter eller

butiken där du köpte produkten inom fem dagar

efter att du köpte artikeln. Tänk på att du måste

visa upp ett giltigt kvitto. Beakta även garantita-

bellen i serviceinformationen i slutet av bruksan-

visningen.

• Öppna förpackningen och ta försiktigt ut pro-

dukten ur förpackningen.

• Ta bort förpackningsmaterialet samt förpack-

nings- och transportsäkringar (om förhan-

den).

• Kontrollera att leveransen är komplett.

• Kontrollera om produkten eller tillbehörsdelar-

na har skadats i transporten.

• Spara om möjligt på förpackningen tills ga-

rantitiden har gått ut.

Fara!

Produkten och förpackningsmaterialet är

ingen leksak! Barn får inte leka med plast-

påsar, folie eller smådelar! Risk för att barn

sväljer delar och kvävs!

• Handtag, komplett

• Rör med motorenhet, komplett

• Skulderbälte med säkerhetsuppregling

• Kompletteringssats för häcksax

Anl_GE_HH_18_45_Li_T_SPK9.indb 59

Anl_GE_HH_18_45_Li_T_SPK9.indb 59Anl_GE_HH_18_45_Li_T_SPK9.indb 59

Anl_GE_HH_18_45_Li_T_SPK9.indb 59

09.04.2019 14:36:31

09.04.2019 14:36:3109.04.2019 14:36:3109.04.2019 14:36:31

- 60 -

• Skydd för häcksaxkniv

• Batteri (medföljer ej vid art.-nr. 34.108.66)

• Laddare (medföljer ej vid art.-nr. 34.108.66)

• Original-bruksanvisning

• Säkerhetsanvisningar

3. Ändamålsenlig användning

Häcksax

Kompletteringssatsen för häcksax får endast

monteras på det bifogade motorhuvudet.

Obs! Denna häcksax är endast avsedd för klipp-

ning av häckar, buskar och plantor.

Obs! Använd inte maskinen för att klippa gräs.

Maskinen får endast användas till sitt avsedda

ändamål. Användningar som sträcker sig utöver

detta användningsområde är ej ändamålsenliga.

För materialskador eller personskador som resul-

terar av sådan användning ansvarar användaren/

operatören själv. Tillverkaren påtar sig inget

ansvar.

Tänk på att våra produkter endast får användas

till ändamålsenligt syfte och inte har konstruerats

för yrkesmässig, hantverksmässig eller industriell

användning. Vi ger därför ingen garanti om pro-

dukten ska användas inom yrkesmässiga, hant-

verksmässiga eller industriella verksamheter eller

vid liknande aktiviteter.

4. Tekniska data

Svärdlängd ............................................. 450 mm

Såglängd max. ....................................... 400 mm

Tandavstånd ............................................ 16 mm

Snitt/min ...................................................... 1700

Li-Ion-batteri

Spänning ................................................ 18 V DC

Kapacitet ................................................... 3,0 Ah

Laddningstid ............................................... 1,0 h

Laddare

Ingångsspänning ..............200-250 V ~ 50-60 Hz

Eﬀ ektbehov ................................................ 72 W

Utgångsspänning ................................... 21 V DC

Utgångsström ................................................3 A

Fara!

Buller och vibration

Buller- och vibrationsvärden har bestämts enligt

ISO 22868.

Ljudtrycksnivå LpA ............................ 81,05 dB(A)

Osäkerhet KpA ..............................................3 dB

Ljudeﬀ ektnivå LWA uppmätt ........... 98,23 dB(A)

Osäkerhet KWA ..............................................3 dB

Ljudeﬀ ektnivå LWA garanterad .......... 102 dB(A)

Bär hörselskydd.

Buller kan leda till att hörseln förstörs.

Totala vibrationsvärden (vektorsumma i tre riktnin-

gar) har bestämts enligt ISO 22867.

Handtag vid belastning

Vibrationsemissionsvärde ah 2,5 m/s≤2

Vibrationsemissionsvärdet som anges har mätts

upp med en standardiserad provningsmetod och

kan variera beroende på vilket sätt som elverk-

tyget används. I undantagsfall kan det faktiska

värdet avvika från det angivna värdet.

Vibrationsemissionsvärdet som anges kan använ-

das om man vill jämföra olika elverktyg.

Vibrationsemissionsvärdet som anges kan även

användas för en första bedömning av inverkan

från elverktyget.

Begränsa uppkomsten av buller och vibration

till ett minimum!

• Använd endast intakta maskiner.

• Underhåll och rengör maskinen regelbundet.

• Anpassa ditt arbetssätt till maskinen.

• Överbelasta inte maskinen.

• Lämna in maskinen för översyn vid behov.

• Slå ifrån maskinen om den inte används.

• Bär handskar.

5. Innan du använder maskinen

Obs! Montera inte batteriet förrän maskinen har

monterats komplett och samtliga inställningar

har genomförts. För att undvika skador ska du

alltid bära skyddshandskar när du utför arbeten

på maskinen. Packa noggrant upp alla delar ur

förpackningen och kontrollera att allt är komplett

(bild 1).

Anl_GE_HH_18_45_Li_T_SPK9.indb 60

Anl_GE_HH_18_45_Li_T_SPK9.indb 60Anl_GE_HH_18_45_Li_T_SPK9.indb 60

Anl_GE_HH_18_45_Li_T_SPK9.indb 60

09.04.2019 14:36:32

09.04.2019 14:36:3209.04.2019 14:36:3209.04.2019 14:36:32

- 61 -

5.1 Allmän information om montering

a) Bild 2-3: Sätt in rör (7) fram till kragen (7a) på

handtagskåpa (2a) och skruva fast med mon-

teringsmuttern (6).

b) Bild 4: Häng in skulderbältets (8) karbinhake

(A) i bälteshållaren (B).

c) Bild 4a: Stödhandtaget består av ett handtag

(N), en sexkantskruv (P) och en spärr (F).

Detta handtag monteras på handtagsfästet

(U) enligt beskrivningen i bilden. Tryck in sex-

kantskruven (P) i handtaget (N) och skruva

sedan fast med spärren (F).

5.2 Ställa in stödhandtag (bild 5-6)

a) Ställa in lutning för stödhandtaget

Öppna (a) spärren (F). Ställ in stödhandtaget (9)

på avsedd lutning. Stäng (b) spärren (F).

b) Förskjuta stödhandtaget

Öppna (a) spärren (H) och förskjut stödhandtaget

(9) till avsett ställe. Stäng (b) spärren (H).

5.3 Ta på skulderbälte

Varning! Bär alltid skulderbälte när du använder

maskinen. Slå alltid ifrån maskinen innan du los-

sar på skulderbältet. I annat fall ﬁ nns det risk för

att du skadas.

1. Haka in karbinhaken (bild 4/pos. A) i bältes-

hållaren.

2. Lägg skulderbältet (bild 7/pos. 8) över axeln.

3. Ställ in bältets längd så att bälteshållaren be-

ﬁ nner vid höften (bild 7).

4. Skulderbältet är utrustat med ett spänne.

Tryck samman haken om du behöver lägga

ned maskinen snabbt (bild 8).

5. För att ändra på bältets positionen på maski-

nen, tryck båda metallspännen (bild 4/pos. L /

M) mot varandra och förskjut därefter bältes-

hållaren.

5.4 Ställa in handtagets lutning (bild 9)

Tryck in de båda spärrknopparna (5) och ställ se-

dan in handtagets lutning (2) på ett av fyra lägen.

5.5 Ställa in motorkåpans lutning (bild 10)

Tryck in de båda spärrknopparna (14) och ställ

sedan in motorkåpans lutning (13a) på ett av sju

lägen.

5.6 Ställa in teleskoprören (bild 11)

1. Öppna spärrmuttrarna till teleskopröret (10 +

12) genom att vrida dem åt vänster.

2. Dra ut teleskoprören (11 + 13) så långt som

krävs för det aktuella arbetet.

3. Dra åt spärrmuttrarna till teleskopröret (10 +

12) genom att vrida dem åt höger.

5.7 Montera kompletteringssats för häcksax

på motorhuvudet (bild 12 – 13)

Skyddet ska ha skjutits över häcksaxkniven för att

undvika personskador.

1. Positionera kompletteringssatsen och mo-

torhuvudet så att pilarna som ﬁ nns på båda

sidor stämmer överens.

2. Tryck kompletteringssatsen mot motorhuvu-

det. Spärrknoppen (R) skjuts då mot höger.

Vrid kompletteringssatsen åt höger. Komplet-

teringssatsen spärras vid motorhuvudet och

har därefter monterats fast. Spärrknappen (R)

trycks då mot vänster.

5.8 Demontera kompletteringssats för häck

sax från motorhuvudet (bild 12 – 13)

Skyddet ska ha skjutits över häcksaxkniven för att

undvika personskador.

1. Dra spärrknoppen (R) åt höger.

2. Vrid kompletteringssatsen så pass långt så

att pilarna på motorhuvudet och komplette-

ringssatsen stämmer överens och därefter

kan demonteras.

5.9 Montera batteriet (bild 14-15)

Tryck in spärrknappen (T) på batteriet enligt

beskrivningen i bild 14 och skjut sedan in batteriet

i det härför avsedda batterifästet. När batteriet

beﬁ nner sig i läget som visas i bild 15 måste du

se till att spärrknappen snäpper in. Ta ut batteriet i

omvänd ordningsföljd.

5.10 Ladda batteriet (bild 16)

1. Dra ut batteriet ur maskinen. Tryck in spärr-

knappen (T).

2. Kontrollera att nätspänningen som anges på

märkskylten stämmer överens med nätspän-

ningen i vägguttaget. Anslut laddarens (21)

stickkontakt till vägguttaget. Den gröna lysdio-

den börjar blinka.

3. Sätt batteriet (1) på laddaren (21).

4. Under punkten „Lampor på laddaren“ ﬁ nns en

tabell som förklarar vad de olika lysdioderna

på laddaren betyder.

Anl_GE_HH_18_45_Li_T_SPK9.indb 61

Anl_GE_HH_18_45_Li_T_SPK9.indb 61Anl_GE_HH_18_45_Li_T_SPK9.indb 61

Anl_GE_HH_18_45_Li_T_SPK9.indb 61

09.04.2019 14:36:32

09.04.2019 14:36:3209.04.2019 14:36:3209.04.2019 14:36:32

- 62 -

Medan batteriet laddas värms det en aning. Detta

är dock normalt.

Om batteriet inte kan laddas måste du kontrollera

• att nätspänning finns i vägguttaget

• att det finns fullgod kontakt vid laddningskon-

takterna.

Om batteriet fortfarande inte kan laddas måste du

skicka in

• laddaren och

• batteriet

till vår kundtjänstavdelning.

För att batteriets livslängd ska bli så lång som

möjligt ska batteriet alltid laddas i god tid. Detta

är alltid nödvändigt om du märker att maskinens

prestanda börjar försvagas. Se till att batteriet

aldrig laddas ur helt. Detta leder till att batteriet

förstörs!

6. Drift

Beakta de lokala bullerbestämmelserna. Dessa

kan avvika mellan olika orter.

Obs! Bär alltid skulderbälte när du använder

maskinen. Slå alltid ifrån maskinen innan du lossa

på skulderbältet. I annat fall ﬁ nns det risk för att

du skadas.

Lägg an skulderbältet enligt beskrivningen ovan,

montera avsedd kompletteringssats och ställ där-

efter in maskinen för avsedda arbetsuppgifter.

Slå på resp. slå ifrån

Slå på maskinen

• Håll fast maskinen med båda händerna (tum-

men under stödhandtaget).

• Tryck brytarspärren (bild 3/pos. 4) framåt och

håll den sedan intryckt.

• Slå på maskinen med strömbrytaren (bild 3/

pos. 3). Nu kan du släppa brytarspärren.

Slå ifrån maskinen

Släpp strömbrytaren (bild 3/pos. 3).

7. Arbeta med kompletteringssatsen

för häcksax

• Kontrollera skärknivarnas funktion. Knivarna

som är slipade på båda sidorna rör sig mot

varandra och garanterar därmed hög kapaci-

tet och jämn klippning.

• Se till att du står stabilt och håll alltid maski-

nen med båda händerna och med tillräckligt

avstånd från kroppen. Kontrollera innan

maskinen slås på att den inte rör vid några

föremål.

Användningstips

• Förutom häckar kan även buskar och plantor

klippas med en häcksax.

• Bästa klippningsresultat får du om du för

häcksaxen framåt med en vinkel på ca 15°

mellan knivarna och häcken (se bild 17).

• Tack vare att knivarna klipper åt bägge hållen

kan du själv avgöra i vilken riktning du vill klip-

pa (se bild 18).

• För att vara säker på att få en jämn höjd

rekommenderar vi att du spänner ett snöre

längs häckens kant. Du kan då helt enkelt

klippa av grenarna som skjuter ut ovanför

snöret (se bild 19/20).

• Klipp häckens sidor med svängande rörelser

nedifrån och upp (se bild 21).

8. Rengöring, Underhåll och

reservdelsbeställning

Fara!

Dra alltid ut batteriet inför rengörings- och under-

hållsarbeten.

8.1 Rengöring

• Rengör spännmekanismen regelbundet. Blås

av med tryckluft eller rengör med en borste.

Använd inga verktyg till rengöringen.

• Se till att handtagen hålls fria från olja så att

du alltid kan hålla fast maskinen säkert.

• Doppa aldrig ned maskinen i vatten eller and-

ra vätskor för rengöring.

• Ta bort avlagringar på skydden med en bors-

te.

• Håll skyddsanordningarna, ventilationsöpp-

ningarna och motorkåpan i så damm- och

smutsfritt skick som möjligt. Torka av mas-

kinen med en ren duk eller blås av den med

tryckluft med svagt tryck.

• Vi rekommenderar att du rengör maskinen

efter varje användningstillfälle.

Anl_GE_HH_18_45_Li_T_SPK9.indb 62

Anl_GE_HH_18_45_Li_T_SPK9.indb 62Anl_GE_HH_18_45_Li_T_SPK9.indb 62

Anl_GE_HH_18_45_Li_T_SPK9.indb 62

09.04.2019 14:36:32

09.04.2019 14:36:3209.04.2019 14:36:3209.04.2019 14:36:32

- 63 -

• Rengör maskinen med jämna mellanrum med

en fuktig duk och en aning såpa. Använd inga

rengörings- eller lösningsmedel. Dessa kan

skada maskinens plastdelar. Se till att inga

vätskor tränger in i maskinens inre. Om vatten

tränger in i ett elverktyg höjs risken för elekt-

riska slag.

8.2 Underhåll

För att alltid garantera bästa kapacitet bör du all-

tid se till att knivarna är rena och smorda. Ta bort

avlagringar med en borste och stryk på en tunn

oljeﬁ lm (bild 22).

8.3 Reservdelsbeställning

Lämna följande uppgifter vid beställning av reser-

vdelar:

• Maskintyp

• Maskinens artikel-nr.

• Maskinens ident-nr.

• Reservdelsnummer för erforderlig reservdel

Aktuella priser och ytterligare information ﬁ nns på

www.isc-gmbh.info

9. Skrotning och återvinning

Produkten ligger i en förpackning som fungerar

som skydd mot transportskador. Denna förpack-

ning består av olika material som kan återvinnas.

Lämna in förpackningen till ett insamlingsställe för

återvinning. Produkten och dess tillbehör består

av olika material som t ex metaller och plaster.

Defekta produkter får inte kastas i hushållssopor-

na. Lämna in produkten till ett insamlingsställe

i din kommun för professionell avfallshantering.

Hör efter med din kommun om du inte vet var

närmsta insamlingsställe ﬁ nns.

10. Förvaring

Förvara produkten och dess tillbehör på en mörk,

torr och frostfri plats samt otillgängligt för barn.

Den bästa förvaringstemperaturen är mellan 5

och 30 C. Förvara elverktyget i originalförpack-˚

ningen.

Anl_GE_HH_18_45_Li_T_SPK9.indb 63

Anl_GE_HH_18_45_Li_T_SPK9.indb 63Anl_GE_HH_18_45_Li_T_SPK9.indb 63

Anl_GE_HH_18_45_Li_T_SPK9.indb 63

09.04.2019 14:36:32

09.04.2019 14:36:3209.04.2019 14:36:3209.04.2019 14:36:32

- 64 -

11. Felsökning

Fara!

Tänk på att slå ifrån maskinen och dra ut batteriet innan du börjar söka efter fel.

I tabellen nedan visas en del störningssymptom samt beskrivningar för att åtgärda dessa störningar om

maskinen inte fungerar på rätt sätt. Kontakta din serviceverkstad om du inte kan lokalisera och åtgärda

problemet.

Störning Möjlig orsak Åtgärder

Maskinen fungerar

inte.

- Batteriet tomt

- Batteriet har inte satts i rätt

- Ladda batteriet

- Ta ut batteriet och sätt in det igen

Maskinen kör med

korta avbrott

- Extern glappkontakt

- Intern glappkontakt

- Strömbrytaren är defekt

- Kontakta en specialverkstad

Anl_GE_HH_18_45_Li_T_SPK9.indb 64

Anl_GE_HH_18_45_Li_T_SPK9.indb 64Anl_GE_HH_18_45_Li_T_SPK9.indb 64

Anl_GE_HH_18_45_Li_T_SPK9.indb 64

09.04.2019 14:36:32

09.04.2019 14:36:3209.04.2019 14:36:3209.04.2019 14:36:32

- 65 -

12. Lampor på laddaren

Indikeringsstatus

Betydelse och åtgärder

Röd

lysdiod

Grön

lysdiod

Från Blinkar Driftberedd

Laddaren är ansluten till elnätet och driftberedd, inget batteri i laddaren.

Till Från Laddning

Laddaren snabbladdar batteriet. De olika laddningstiderna anges på

laddaren.

Märk! Beroende på beﬁ ntlig laddningsnivå i batteriet kan de verkliga

laddningstiderna till viss del avvika från angivna laddningstider.

Från Till Batteriet har laddats och är klart för användning.

Därefter kopplas laddaren om till skonladdning tills batteriet har laddats

helt.

Låt batteriet sitta kvar i laddaren i ytterligare ca 15 min.

Åtgärd:

Ta ut batteriet ur laddaren. Koppla loss laddaren från elnätet.

Blinkar Från Anpassningsladdning

Laddaren har ställts in på ett läge för skonsam laddning.

Av säkerhetsskäl laddas batteriet upp långsammare och behöver mer tid.

Detta kan ha följande orsaker:

- Batteriet har inte laddats under mycket lång tid.

- Batteriets temperatur är inte i idealområdet.

Åtgärd:

Vänta tills batteriet har laddats, batteriet kan ändå laddas vidare.

Blinkar Blinkar Störning

Batteriet kan inte längre laddas. Batteriet är defekt.

Åtgärd:

Ett defekt batteri får inte längre laddas.

Ta ut batteriet ur laddaren.

Till Till Temperaturstörning

Batteriet är för varmt (t ex direkt solstrålning) eller för kallt (under 0°C)

Åtgärd:

Ta ut batteriet och förvara det i rumstemperatur i en dag (ca 20°C).

Anl_GE_HH_18_45_Li_T_SPK9.indb 65

Anl_GE_HH_18_45_Li_T_SPK9.indb 65Anl_GE_HH_18_45_Li_T_SPK9.indb 65

Anl_GE_HH_18_45_Li_T_SPK9.indb 65

09.04.2019 14:36:32

09.04.2019 14:36:3209.04.2019 14:36:3209.04.2019 14:36:32

- 66 -

Endast för EU-länder

Kasta inte elverktyg i hushållssoporna.

Enligt det europeiska direktivet 2012/19/EG om avfall som utgörs av eller innehåller elektriska eller

elektroniska produkter och dess tillämpning i den nationella lagstiftningen, måste förbrukade elverktyg

källsorteras och lämnas in för miljövänlig återvinning.

Återvinnings-alternativ till begäran om återsändning:

Som ett alternativ till returnering är ägaren av elutrustningen skyldig att bidraga till ändamålsenlig av-

fallshantering för det fall att utrustningen ska skrotas. Efter att den förbrukade utrustningen har lämnats

in till en avfallsstation kan den omhändertas i enlighet med gällande nationella lagstiftning om återvin-

ning och avfallshantering. Detta gäller inte för tillbehörsdelar och hjälpmedel utan elektriska komponen-

ter vars syfte har varit att komplettera den förbrukade utrustningen.

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkterna, även

utdrag, är endast tillåtet med uttryckligt tillstånd från iSC GmbH.

Med förbehåll för tekniska ändringar.

Anl_GE_HH_18_45_Li_T_SPK9.indb 66

Anl_GE_HH_18_45_Li_T_SPK9.indb 66Anl_GE_HH_18_45_Li_T_SPK9.indb 66

Anl_GE_HH_18_45_Li_T_SPK9.indb 66

09.04.2019 14:36:32

09.04.2019 14:36:3209.04.2019 14:36:3209.04.2019 14:36:32

- 67 -

Serviceinformation

I alla länder som nämns i garantibeviset har vi kompetenta servicepartners. Adresserna till dessa part-

ners ﬁ nns i garantibeviset. Våra partners står gärna till tjänst för alla slags servicearbeten såsom repara-

tion och tillhandahållande av reservdelar, slitagedelar och förbrukningsmaterial.

Kom ihåg att följande delar i denna produkt är utsatta för ett bruksmässigt och naturligt slitage samt att

följande delar krävs som förbrukningsmaterial.

Kategori Exempel

Slitagedelar* Knivstyrning, Batteri

Förbrukningsmaterial/förbrukningsdelar* Knivar

Delar som saknas

* ingår inte tvunget i leveransomfattningen!

Vid brister eller störningar kan du anmäla detta på webbplatsen www.isc-gmbh.info. Ge en detaljerad

beskrivning av felet som har uppstått och besvara alltid följande frågor:

• Fungerade produkten först eller var den defekt från början?

• Märkte du av någonting innan produkten slutade att fungera (symptomer före defekt)?

• Enligt din åsikt, vilken funktion är felaktig i produkten (huvudsymptom)?

Beskriv den felaktiga funktionen.

Anl_GE_HH_18_45_Li_T_SPK9.indb 67

Anl_GE_HH_18_45_Li_T_SPK9.indb 67Anl_GE_HH_18_45_Li_T_SPK9.indb 67

Anl_GE_HH_18_45_Li_T_SPK9.indb 67

09.04.2019 14:36:32

09.04.2019 14:36:3209.04.2019 14:36:3209.04.2019 14:36:32

- 68 -

Garantibevis

Bästa kund,

våra produkter genomgår en sträng kvalitetskontroll. Om denna produkt mot förmodan inte fungerar på

rätt sätt, beklagar vi detta och ber dig att kontakta vår serviceavdelning under adressen som anges på

garantikortet. Vi står även gärna till tjänst på telefon under servicenumret som anges nedan. Följande

punkter gäller för att du ska kunna göra anspråk på garantin:

1. Dessa garantivillkor vänder sig enbart till konsumenter, dvs. naturliga personer som inte har för av-

sikt att använda denna produkt i kommersiellt syfte eller inom egen verksamhet. Dessa garantivillkor

reglerar ytterligare garantitjänster som nedanstående tillverkare erbjuder köpare av nya produkter.

Dessa tjänster är en komplettering till den lagstadgade garantin. Garantianspråk som regleras enligt

lag påverkas inte av denna garanti. Våra garantitjänster är gratis för dig.

2. Garantitjänsterna omfattar endast sådana brister som bevisligen kan härledas till material- eller till-

verkningsfel. Produkten som du har köpt ska vara ny och härstamma från nedanstående tillverkare.

Vi avgör om sådana brister i produkten ska åtgärdas eller om produkten ska bytas ut.

Tänk på att våra produkter endast får användas till ändamålsenligt syfte och inte har konstruerats

för kommersiell, hantverksmässig eller yrkesmässig användning. Ett garantiavtal sluts därför ej om

produkten inom garantitiden har använts inom yrkesmässiga, hantverksmässiga eller industriella

verksamheter eller har utsatts för liknande påkänning.

3. Garantin omfattar inte:

- Skador på produkten som kan härledas till att monteringsanvisningen missaktats eller på grund av

felaktig installation, åsidosatt bruksanvisning (t ex anslutning till felaktig nätspänning eller strömart),

missaktade underhålls- och säkerhetsbestämmelser, om produkten utsätts för onormala miljöfakto-

rer eller bristfällig skötsel och underhåll.

- Skador på produkten som kan härledas till missbruk eller ej ändamålsenlig användning (t ex över-

belastning av produkten eller användning av ej godkända insatsverktyg eller tillbehör), främmande

partiklar som har trängt in i produkten (t ex sand, sten eller damm, transportskador), yttre våld eller

yttre påverkan (t ex skador efter att produkten fallit ned).

- Skador på produkten eller delar av produkten som kan härledas till bruksmässigt, normalt eller för

övrigt naturligt slitage .

4. Garantitiden uppgår till 24 månader och gäller från datumet när produkten köptes. Medan garantiti-

den fortfarande gäller ska anspråk på garanti ställas inom två veckor efter att defekten fastställdes.

Det är inte möjligt att ställa anspråk på garanti efter att garantitiden har löpt ut. Garantitiden förlängs

inte när produkten repareras eller byts ut, dessutom medför sådana arbeten inte att en ny garantitid

börjar gälla för produkten eller för ev. reservdelar som har monterats in. Detta gäller även vid hem-

besök.

5. Anmäl den defekta produkten på följande webbplats för att göra anspråk på garantin: www.isc-

gmbh.info. Se till att du har sparat på kvittot eller ett annat köpebevis som påvisar att du har köpt

denna produkt i nytt skick. Produkter som sänds in utan köpebevis eller utan märkskylt täcks inte av

våra garantitjänster eftersom de inte kan identiﬁ eras. Om defekten i produkten täcks av våra garan-

titjänster, får du genast en reparerad eller ny produkt av oss.

Givetvis kan vi även, mot debitering, åtgärda skador som antingen inte täcks av garantin eller som har

uppstått efter garantitidens slut. Skicka in produkten till nedanstående serviceadress.

För slitage- och förbrukningsdelar samt för delar som saknas hänvisar vi till begränsningarna i garantin

enligt serviceinformationen som anges i denna bruksanvisning.

Anl_GE_HH_18_45_Li_T_SPK9.indb 68

Anl_GE_HH_18_45_Li_T_SPK9.indb 68Anl_GE_HH_18_45_Li_T_SPK9.indb 68

Anl_GE_HH_18_45_Li_T_SPK9.indb 68

09.04.2019 14:36:32

09.04.2019 14:36:3209.04.2019 14:36:3209.04.2019 14:36:32

- 69 -

Nebezpe í! č

P i používání p ístroj musí být dodržována ur itá ř ř ů č

bezpe nostní opat ení, aby se zabránilo zran ním č ř ě

a škodám. P e t te si proto pe liv tento návod ř č ě č ě

k obsluze / bezpe nostní pokyny. Dob e si ho/č ř

je uložte, abyste m li tyto informace kdykoliv ě

po ruce. Pokud p edáte p ístroj jiným osobám, ř ř

p edejte s ním prosím i tento návod k obsluze/ř

bezpe nostní pokyny. Nep ebíráme žádné ru ení č ř č

za škody a úrazy vzniklé v důsledku nedodržování

tohoto návodu k obsluze a bezpe nostních č

pokynů.

1. Bezpečnostní pokyny

P íslušné bezpe nostní pokyny naleznete v ř č

p iložené brožurce.ř

Nebezpe í! č

P e t te si všechny bezpe nostní poky-ř č ě č

ny a instrukce. Zanedbání p i dodržování ř

bezpe nostních pokyn a instrukcí mohou mít č ů

za následek úder elektrickým proudem, požár

a/nebo t žká zran ní. ě ě Všechny bezpe nostní č

pokyny a instrukce si uložte pro budoucí

použití.

Tento př čístroj není ur en k tomu, aby ho obsluho-

valy osoby (v etn d tí) s omezenými fyzickými, č ě ě

senzorickými nebo duševními schopnostmi nebo

s nedostatkem zkušeností a/nebo s nedostatkem

znalostí, leda že by byly pod dohledem osoby

odpov dné za jejich bezpe nost nebo od ní ě č

obdržely pokyny, jak p ístroj používat. D ti by ř ě

m ly být pod dohledem, aby bylo zaru eno, že si ě č

nebudou s p ístrojem hrát.ř

Vysvě ů řtlení symbol na p ístroji (obr. 23):

1. Varování!

2. Noste ochranu zraku, hlavy a sluchu!

3. Př ň ř ěístroj chra te p ed dešt m a vlhkem!

5. Nebezpečí ohrožení života zasažením elekt-

rickým proudem. Vzdálenost od elektrických

vedení musí init minimáln 10m.č ě

6. Před uvedením do provozu si p e t te návod ř č ě

k obsluze!

7. Noste pevnou obuv!

8. Dbejte na padající a odmršt né ásti!ě č

9. Udržujte odstup.

11. Noste ochranné rukavice.

2. Popis přístroje a rozsah dodávky

2.1 Popis p ístroje (obr. 1)ř

1. Akumulátor

2. Rukojeť

3. Zapínač č/vypína

4. Blokování zapnutí

5. Blokovací knoﬂ ík nastavení sklonu na rukojeti

6. Montážní matice

7. Trubka

8. Ramenní popruh s bezpe nostním č

odepínáním

9. Př ťídavná rukoje

10. Zajišťovací matice teleskopické trubky 1

11. Teleskopická trubka 1

12. Zajišťovací matice teleskopické trubky 2

13. Teleskopická trubka 2 s t lesem motoruě

14. Blokovací knoﬂ ík nastavení sklonu na tělese

motoru

19. Nástavbová sada n žek na živé plotyů

20. Ochrana nože v n žkách na živé plotyů

21. Nabíječka

2.2 Rozsah dodávky

Zkontrolujte prosím úplnost výrobku na základ ě

popsaného rozsahu dodávky. V p ípad ř ě

chyb jících díl se prosím obra te nejpozd ji ě ů ť ě

b hem 5 pracovních dn po zakoupení výrobku ě ů

za předložení platného dokladu o koupi na naše

servisní st edisko nebo prodejnu, kde jste p ístroj ř ř

zakoupili. Dbejte prosím na tabulku o záruce v

servisních informacích na konci návodu.

• Otevř řete balení a p ístroj opatrn vyjm te z ě ě

balení.

• Odstraňte obalový materiál a ochrany balení /

dopravní pojistky (jsou-li k dispozici).

• Překontrolujte, zda je rozsah dodávky úplný.

• Zkontrolujte př řístroj a p íslušenství, zda neby-

ly p i p eprav poškozeny.ř ř ě

• Balení si pokud možno uložte až do uplynutí

záru ní doby.č

Nebezpe í! č

P ístroj a obalový materiál nejsou d tská ř ě

hra ka! D ti si nesm jí hrát s plastovými č ě ě

sá ky, fóliemi a malými díly! Hrozí nebezpe í č č

spolknutí a udušení!

• Rukojeť, kompletní

• Trubka s motorovou jednotkou, kompletní

• Ramenní popruh s bezpe nostním č

odepínáním

• Nástavbová sada n žek na živé plotyů

• Ochrana nože v n žkách na živé plotyů

Anl_GE_HH_18_45_Li_T_SPK9.indb 69

Anl_GE_HH_18_45_Li_T_SPK9.indb 69Anl_GE_HH_18_45_Li_T_SPK9.indb 69

Anl_GE_HH_18_45_Li_T_SPK9.indb 69

09.04.2019 14:36:32

09.04.2019 14:36:3209.04.2019 14:36:3209.04.2019 14:36:32

- 70 -

• Akumulátor (u . výr.: 34.108.66 není sou ástí č č

dodávky)

• Nabíje ka (u . výr.: 34.108.66 není sou ástí č č č

dodávky)

• Originální návod k použití

• Bezpe nostní pokynyč

3. Použití podle ú elu ur eníč č

Nástavbová sada n žek na živé ploty se smí ů

montovat pouze na motorovou hlavu, která je

sou ástí dodávky.č

Pozor! Tyto nůžky na živé ploty jsou vhodné

ke st íhání živých plot , ke a k oví. Pozor! ř ů řů ř

Nepoužívejte p ístroj pro st íhání trávy.ř ř

P ístroj smí být používán pouze podle svého ř

ú elu ur ení. Každé další, toto p ekra ující č č ř č

použití, neodpovídá použití podle ú elu ur ení. Za č č

z toho vyplývající škody nebo zran ní všeho dru-ě

hu ru í uživatel/obsluhující osoba a ne výrobce. č

Dbejte prosím na to, že naše p ístroje nebyly ř

podle svého ú elu ur ení konstruovány pro č č

živnostenské, emeslnické nebo pr myslové ř ů

použití. Nep ebíráme proto žádné ru ení, pokud ř č

je p ístroj používán v živnostenských, emeslných ř ř

nebo pr myslových podnicích a p i srovnatelných ů ř

činnostech.

4. Technická data

Délka lišty: ............................................... 450 mm

Řezná délka max.: .................................. 400 mm

Rozte zubč ů: ............................................. 16 mm

Řezy/min: ..................................................... 1700

lithium-iontový akumulátor

Nap tí: ....................................................18 V d.c.ě

Kapacita: ....................................................3,0 Ah

Doba nabíjení .................................................. 1 h

Nabíječka

Vstupní nap tí: .................. 200–250 V ~ 50-60 Hzě

P íkon .......................................................... 72 Wř

Výstupní nap tí: ................................10-21 V d. c.ě

Výstupní proud: ............................................... 3 A

Nebezpe í! č

Hluk a vibrace

Hluk a vibrace byly m eny podle normy ISO ěř

22868.

Hladina akustického tlaku LpA .......... 81,05 dB (A)

Nejistota KpA ................................................. 3 dB

Hladina akustického

výkonu L

WA měřená ........................... 98,23 dB(A)

Nejistota KWA .................................................3 dB

Hladina akustického

výkonu L

WA zaručená ............................ 102 dB(A)

Noste ochranu sluchu.

P sobení hluku m že zp sobit ztrátu sluchu.ů ů ů

Hodnoty celkových vibrací (vektorový sou et t í č ř

sm r ) zm eny podle normy ISO 22867.ě ů ěř

Rukoje p i zát žiť ř ě

Emisní hodnota vibrací ah 2,5 m/s≤2

Uvedená emisní hodnota vibrací byla zm ena ěř

podle normované zkušební metody a m že se ů

m nit v závislosti na druhu a zp sobu použití ě ů

elektrického přístroje, a ve výjimeč řných p ípadech

se m že nacházet nad uvedenou hodnotou.ů

Uvedená emisní hodnota vibrací m že být použita ů

ke srovnání jednoho elektrického p ístroje s jinými ř

p ístroji.ř

Uvedená emisní hodnota vibrací m že být také ů

použita k úvodnímu posouzení negativních vliv .ů

Omezte tvorbu hluku a vibrace na minimum!

• Používejte pouze p ístroje v bezvadném sta-ř

vu.

• Pravidelně ě č ě provád jte údržbu a išt ní

p ístroje.ř

• Př ů ů řizp sobte Váš zp sob práce p ístroji.

• Nepř ě řet žujte p ístroj.

• V př ě ř řípad pot eby nechte p ístroj zkontrolo-

vat.

• Př ěístroj vypn te, pokud ho nepoužíváte.

• Noste rukavice.

Anl_GE_HH_18_45_Li_T_SPK9.indb 70

Anl_GE_HH_18_45_Li_T_SPK9.indb 70Anl_GE_HH_18_45_Li_T_SPK9.indb 70

Anl_GE_HH_18_45_Li_T_SPK9.indb 70

09.04.2019 14:36:32

09.04.2019 14:36:3209.04.2019 14:36:3209.04.2019 14:36:32

- 72 -

5.10 Nabíjení akumulátoru (obr. 16)

1. Vyjmě řte akumulátor z p ístroje. Stiskn te zá-ě

padkové tla ítko (T).č

2. Porovnejte, zda souhlasí sí ové nap tí uve-ť ě

dené na typovém štítku se sí ovým nap tím, ť ě

které je k dispozici. Zastr te sí ovou zástr ku č ť č

nabíje ky (21) do zásuvky. Zelená LED za ne č č

blikat.

3. Zasuň čte akumulátor (1) do nabíje ky (21).

4. V bodu „Indikace nabíje ky“ najdete tabulku s č

významy LED indikací na nabíje ce.č

B hem nabíjení se m že akumulátor trochu ě ů

zahřívat. To je ovšem normální.

Pokud není možné akumulátor nabít, zkontrolujte,

• zda je v zásuvce sí ové nap tí,ť ě

• zda se kontakty akumulátoru bez problém ů

dotýkají nabíjecích kontakt .ů

Pokud stále není možné akumulátor nabít, prosí-

me vás, abyste

• nabíječku

• a akumulátorový článek

poslali na adresu našeho zákaznického servisu.

V zájmu dlouhé životnosti akumulátoru byste m li ě

vždy dbát na jeho v asné nabití. To je v každém č

p ípad t eba tehdy, když zjistíte, že výkon aku-ř ě ř

mulátorového p ístroje klesá. Akumulátorový ř

článek nikdy kompletn nevybíjejte. Toto vede k ě

defektu akumulátoru!

6. Provoz

Dodržujte prosím zákonná na ízení na ochranu ř

proti hluku, která se mohou místn odlišovat.ě

Pozor! P i práci noste vždy popruh. P ístroj vždy ř ř

vypn te p edtím, než uvolníte popruh. Hrozí ě ř

nebezpe í zran ní.č ě

P ipevn te ramenní popruh zp sobem popsaným ř ě ů

výše, namontujte požadovanou nástavbovou

sadu a nastavte p ístroj v souladu s vašimi ř

pot ebami.ř

Za-/vypnutí

Zapnutí

• Př ěístroj držte ob ma rukama na rukojetích

(palec pod p ídavnou rukojetí).ř

• Stiskněte blokování zapnutí (obr. 3 / pol. 4) a

držte ho stisknuté.

• Př ěístroj zapn te pomocí za-/vypína e (obr. č

3 / pol. 3). Blokování zapnutí nyní m že být ů

uvoln no.ě

Vypnutí

Za-/vypína (obr. 3 / pol. 3) pus te.č ť

7. Práce s nástavbovou sadou

n žek na živé plotyů

• Zkontrolujte funkci nož . Oboustrann ů ě

st íhající nože jsou protib žné a zaru ují tak ř ě č

vysoký výkon st íhání a klidný chod.ř

• Dbejte na stabilní postoj a držte p ístroj pevn ř ě

ob ma rukama v dostate né vzdálenosti ě č

od t la. P ed zapnutím dbejte na to, aby se ě ř

p ístroj nedotýkal žádných p edm t .ř ř ě ů

Pracovní pokyny

• Kromě ů ě ů živých plot lze pomocí t chto n žek

st íhat také ke e a k oviska.ř ř ř

• Nejlepšího výkonu dosáhnete, vedením

n žek tak, aby zuby nože byly nasm rovány v ů ě

úhlu cca 15° k živému plotu (viz obr. 17).

• Oboustranně ř ě st íhající protib žné nože

umož ují st íhání v obou sm rech (viz obr. ň ř ě

18).

• Pro dosažení rovnom rné výšky živého plotu ě

doporu ujeme napnout provázek jako vodicí č

š rku podél hrany živého plotu. P esahující ňů ř

v tve se odst ihnou (viz obr. 19/20).ě ř

• Boč řní strany živého plotu se st íhají oblouko-

vitými pohyby sm rem zezdola nahoru (viz ě

obr. 21).

8. išt ní, údržba a objednání Č ě

náhradních dílů

Nebezpe í! č

P ed všemi isticími a údržbovými pracemi ř č

vyjm te akumulátor.ě

8.1 išt níČ ě

• Pravideln istě č ěte napínací mechanismus tak,

že ho profouknete stla eným vzduchem nebo č

vyč čistíte kartá em. Nepoužívejte na išt ní č ě

žádné nástroje.

• Udržujte rukojeti prosté oleje, abyste pilu vždy

mohli dob e držet.ř

• P i išt ní v žádném p ípad nepono te ř č ě ř ě ř

p ístroj do vody nebo jiných kapalin.ř

• Usazeniny na ochranných krytech odstra ujte ň

Anl_GE_HH_18_45_Li_T_SPK9.indb 72

Anl_GE_HH_18_45_Li_T_SPK9.indb 72Anl_GE_HH_18_45_Li_T_SPK9.indb 72

Anl_GE_HH_18_45_Li_T_SPK9.indb 72

09.04.2019 14:36:32

09.04.2019 14:36:3209.04.2019 14:36:3209.04.2019 14:36:32

- 73 -

pomocí kartáče.

• Udržujte bezpe nostní za ízení, v trací č ř ě

otvory a kryt motoru tak isté a zbavené č

prachu a ne istot, jak jen to je možné. Ot ete č ř

p ístroj istým hadrem nebo ho profoukn te ř č ě

stla eným vzduchem p i nízkém tlaku.č ř

• Doporu ujeme p ímo po každém použití č ř

p ístroj vy istit.ř č

• P ístroj pravideln ist te vlhkým hadrem ř ě č ě

a trochou mazlavého mýdla. Nepoužívejte

žádné isticí prost edky nebo rozpoušt dla, č ř ě

mohlo by dojít k poškození plastových ástí č

p ístroje. Dbejte na to, aby se do p ístroje ř ř

nedostala voda. Vniknutí vody do elektrické-

ho p ístroje zvyšuje riziko úderu elektrickým ř

proudem.

8.2 Údržba

Pro dosažení co nejlepšího výkonu by se nože

m ly pravideln istit a mazat. Nánosy odstra te ě ě č ň

pomocí kartá e a naneste lehký olejový čﬁ lm (obr.

22).

8.3 Objednání náhradních díl :ů

P i objednávce náhradních díl je t eba uvést ř ů ř

následující údaje:

• Typ přístroje

• Č říslo artiklu p ístroje

• Identifikač č řní íslo p ístroje

•

íslo požadovaného náhradního dílu

Aktuální ceny a informace naleznete na

www.isc-gmbh.info

9. Likvidace a recyklace

P ístroj je uložen v balení, aby bylo zabrán no ř ě

poškození p i p eprav . Toto balení je surovina a ř ř ě

tím znovu použitelné nebo m že být dáno zp t do ů ě

cirkulace surovin. P ístroj a jeho p íslušenství jsou ř ř

vyrobeny z rozdílných materiál , jako napů ř. kov

a plasty. Defektní p ístroje nepat í do domovního ř ř

odpadu. K odborné likvidaci by m l být p ístroj ě ř

odevzdán na p íslušném sb rném míst . Pokud ř ě ě

žádné takové sb rné místo neznáte, m li byste se ě ě

informovat na místním zastupitelství.

10. Skladování

Skladujte p ístroj a jeho p íslušenství na tmavém, ř ř

suchém a nezamrzajícím míst a mimo dosah ě

d tí. Optimální teplota skladování leží mezi 5 a 30 ě

˚C. Uložte elektrický p ístroj v originálním balení.ř

Anl_GE_HH_18_45_Li_T_SPK9.indb 73

Anl_GE_HH_18_45_Li_T_SPK9.indb 73Anl_GE_HH_18_45_Li_T_SPK9.indb 73

Anl_GE_HH_18_45_Li_T_SPK9.indb 73

09.04.2019 14:36:33

09.04.2019 14:36:3309.04.2019 14:36:3309.04.2019 14:36:33

- 74 -

11. Vyhledávání poruch

Nebezpe í! č

P ed vyhledáváním poruch p ístroj vypn te a vyjm te z n j akumulátor.ř ř ě ě ě

Následující tabulka ukazuje symptomy poruch a popisuje, jak m žete odstranit chyby, pokud váš p ístroj ů ř

nepracuje správn . Pokud se vám nepoda í ani s její pomocí problém lokalizovat, obra te se na Váš ě ř ť

servis.

P í ina Chyba Odstran níř č ě

Přístroj nefunguje. - vybitý akumulátor

- nesprávn zasunutý akumulátorě

- nabijte akumulátor

- akumulátor vyjm te a znovu ho ě

zasu teň

P ístroj pracujeř

p erušovan .ř ě

- uvolněný externí kontakt

- uvoln ný interní kontaktě

- defektní za-/vypínač

- Vyhledat odbornou dílnu

Anl_GE_HH_18_45_Li_T_SPK9.indb 74

Anl_GE_HH_18_45_Li_T_SPK9.indb 74Anl_GE_HH_18_45_Li_T_SPK9.indb 74

Anl_GE_HH_18_45_Li_T_SPK9.indb 74

09.04.2019 14:36:33

09.04.2019 14:36:3309.04.2019 14:36:3309.04.2019 14:36:33

- 75 -

12. Indikace nabíječky

Stav indikace

Význam a opat eníř

Červená

LED

Zelená

LED

Vyp Bliká Provozní pohotovost

Nabíje ka je p ipojena na sí a p ipravena k provozu, akumulátor není v č ř ť ř

nabíje ce.č

Zap vyp Nabíjení

Nabíje ka nabíjí akumulátor režimem rychlého nabíjení. P íslušné doby č ř

nabíjení najdete p ímo na nabíje ce.ř č

Upozorn ní! V závislosti na konkrétním stavu nabití se mohou skute né ě č

doby nabíjení pon kud lišit od uvedených dob nabíjení.ě

Vyp Zap Akumulátor je nabitý a p ipravený k provozu.ř

Poté se až do úplného nabití p epne na úsporné nabíjení.ř

Nechte akumulátor v nabíje ce o cca 15 minut déle.č

Opat ení:ř

Vyjm te akumulátor z nabíje ky. Odpojte nabíje ku ze sít .ě č č ě

Bliká Vyp P izp sobené nabíjeníř ů

Nabíje ka se nachází v režimu šetrného nabíjení.č

Akumulátor je p itom z bezpe nostních d nabíjen pomaleji a ř č ůvodů

pot ebuje více ř času. To mů ř čže mít následující p í iny:

- Akumátor nebyl již po dlouhou dobu nabíjen.

- Teplota akumulátoru není v ideálním rozsahu.

Opat ení:ř

Počkejte, až bude nabíjení ukončeno, akumulátor m že být i p esto dále ů ř

nabíjen.

Bliká Bliká Porucha

Nabíjení již není možné. Akumulátor je defektní.

Opat ení:ř

Defektní akumulátor se již nesmí nabíjet.

Vyjm te akumulátor z nabíje ky.ě č

Zap Zap Porucha teploty

Akumulátor je p íliš horký (nap ímé slune ní zá ení) nebo p íliš studený ř ř. př č ř ř

(pod 0° C).

Opat ení:ř

Odeberte akumulátor a uložte ho 1 den p i pokojové teplot (cca 20° C).ř ě

Anl_GE_HH_18_45_Li_T_SPK9.indb 75

Anl_GE_HH_18_45_Li_T_SPK9.indb 75Anl_GE_HH_18_45_Li_T_SPK9.indb 75

Anl_GE_HH_18_45_Li_T_SPK9.indb 75

09.04.2019 14:36:33

09.04.2019 14:36:3309.04.2019 14:36:3309.04.2019 14:36:33

Produkt Specifikationer

Mærke:	Einhell
Kategori:	Hækkeklipper
Model:	GE-HH 18/45 Li T

Har du brug for hjælp?

Hvis du har brug for hjælp til Einhell GE-HH 18/45 Li T stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Hækkeklipper Einhell Manualer

Einhell HEC 650 Manual

7 Juli 2025

Einhell Royal HEC 555 Manual

5 Juli 2025

Einhell GC-CH 1855/1 Li Manual

3 Juli 2025

Einhell HS 580 Manual

1 Juli 2025

Einhell Royal HEC 660 Manual

30 Juni 2025

Einhell AHC 12 Manual

30 Juni 2025

Einhell HEC 410 Manual

29 Marts 2025

Einhell GC-PH 2155 Manual

12 Januar 2025

Einhell GE-EH 6056 Manual

23 November 2024

Einhell RG-CH 18 Li Manual

22 November 2024

Hækkeklipper Manualer

Nyeste Hækkeklipper Manualer

Mountfield MM48Li Manual

29 Juli 2025

Husqvarna 525iHE4 Manual

28 Juli 2025

Vonroc HT506DC Manual

23 Juli 2025

Scheppach ETHT500 Manual

22 Juli 2025

Worx WG330E.9 Manual

22 Juli 2025

Yamazen EHT-23D Manual

21 Juli 2025

DeWalt DCMHT564 Manual

19 Juli 2025

Clas Ohlson HTEG48B-550 Manual

15 Juli 2025

Makita UM165D Manual

9 Juli 2025

Milwaukee M18 FUEL FHET60G2 Manual

9 Juli 2025
