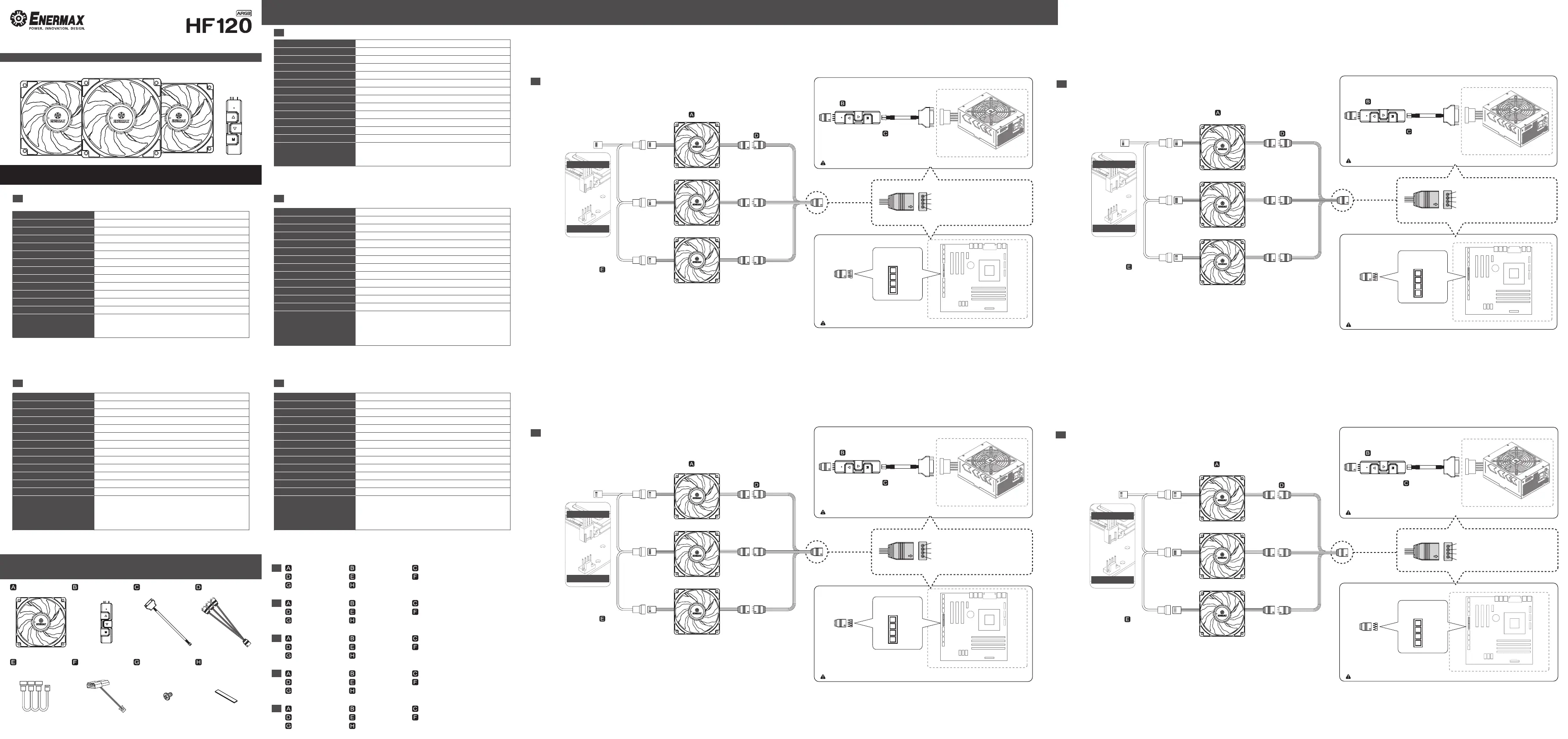

Side 1/2

Specifications are subject to change without prior notice. Some trademark may be claimed as the property of others.

Chapter 1 – Specifications

Chapter 2 – Part List

Chapter 3 – Fan Pack Installation Guide

※

Notice: Actual specifications / product parts may vary according to different regions or countries.

Product model: UCHF12PARGB-BP3

※ Product specifications are subject to change without prior notice.

※ For detailed information, please visit our website at www.enermax.com.

Model Number

Dimension (mm)

Speed (RPM)

Air Flow (CFM)

Air Flow (m

/h)

Static Pressure (mm-H

Noise Level (dBA)

Rated Current- Fan (A)

Rated Current- ARGB LED (A)

Rated Voltage (V)

ARGB Rated Voltage (V)

MTTF (hours)

Connector

Accessory

UCHF12PARGB-BP3

120(W) x 120(H) x 25(D)

500 ~ 1600 (±10%)

22.5 ~ 72.1

38.2 ~ 122.42

0.2 ~ 1.98

14 ~ 27

0.17

0.36

≧50,000 hours @ 25°C

1x 4 pin PWM connector, 1x 4 pin ARGB connector (5V/D/-/G)

1 x ENERMAX RGB control box, 1x Control Box Power Cable (SATA),

1 x ARGB 3 to 1 cable (5V/D/-/G), 1 x PWM 3 to 1 cable,

1 x Molex adapter, 1x Magnetic Adhesive, 12 x Screw

Fan x 3 RGB Control Box x 1 Contorl Box Power Cable (SATA) x 1

ARGB 3 to 1 Cable x 1

PWM 3 to1 Cable x 1

Lüfter x 3 RGB-Steuerbox x 1 Steuerbox Stromkabel (SATA) x 1

ARGB 3 zu 1 Kabel x 1

PWM 3 zu 1 Kabel x 1

Ventilateur x 3 Boîtier de contrôle x 1 Câble d’alimentation du boîtier de contrôle (SATA) x 1

Câble ARGB 3 en 1 x 1

Câble PWM 3 en 1 x 1

Ventole x 3 Control Box RGB x 1 Cavo di alimentazione del Control Box (SATA) x1

Cavo ARGB 3 in 1 x 1

Cavo PWM 3 in 1 x 1

Ventiladores x 3 Caja de control RGB x 1 Cable de alimentación caja de control x 1

Cable ARGB 3 en 1 x 1

Cable PWM 3 en 1 x 1

Molex Adapter x 1

Molex-Adapter x 1

Adaptateur Molex x 1

Adattatore Molex x 1

Adaptador Molex x 1

Screw x 12

Magnetic Adhesive x 1

(For Control Box)

Schrauben x 12

Magnetstreifen x 1 (für Steuerbox)

Vis x 12

Adhésif aimanté x 1 (pour le boîtier de contrôle)

Viti x 12

Supporto Magnetico (per Control Box) x 1

Tornillos x 12

Soporte Magnético x 1 (para la caja de control)

1 x ENERMAX RGB-Steuerbox, 1 x ARGB-3-zu-1-Kabel (5V/D/-/G),

1 x PWM-3-zu-1-Kabel, 1 x Molex-Adapter,

1x Steuerbox Stromkabel (SATA),1x Magnetstreifen ,12 x Schrauben

※ Produktspezifikationen können ohne vorherige Ankündigung geändert werden.

※ Für detaillierte Informationen besuchen Sie bitte unsere Webseite unter www.enermax.de.

Model Number

Abmessungen (mm)

Drehzahl (1/min)

Luftdurchsatz (CFM)

Luftdurchsatz (m3/h)

Statischer Druck(mm-H2O)

Lautstärke (dBA)

Stromsstärke Lüfter (A)

Stromsstärke RGB-LED (A)

Nennspannung Lüfter (V)

Nennspannung RGB-LED (V)

MTTF (Stunden)

Anschluss

Mitgeliefertes Zubehör

UCHF12PARGB-BP3

120(B) x 120(H) x 25(L)

500 ~ 1600 (±10%)

22.5 ~ 72.1

38.2 ~ 122.42

0.2 ~ 1.98

14 ~ 27

0.17

0.36

≧50,000 @ 25°C

1 x 4-Pin PWM-Anschluss, 1 x 4-Pin ARGB-Stecker (5V/D/-/G)

※ Les spécifications sont sujettes à modification sans préavis.

※ Pour plus d’informations, visitez notre site: https://www.enermaxeu.com/fr/

1 x Boîtier de contrôle RGB ENERMAX,

1x Câble d’alimentation du boîtier de contrôle (SATA),

1 x Câble ARGB 3 en 1 (5V/D/-/G),

1 x Câble PWM 3 en 1, 1 x Adaptateur Molex,

12 x Vis, 1 x Adhésif aimanté

Référence du modèle

Dimensions (mm)

Vitesse de rotation (tours/minute)

Flux d’air (CFM)

Débit d’air (m3/h)

Pression statique (mm-H2O)

Niveau acoustique (dBA)

Courant d’entrée ventilateur (A)

Courant d’entrée LED RGB (A)

Voltage mesuré ventilateur (V)

Voltage mesuré LED RGB (V)

MTTF (heures)

Connecteurs

UCHF12PARGB-BP3

120(W) x 120(H) x 25(D)

500 ~ 1600 (±10%)

22.5 ~ 72.1

38.2 ~ 122.42

0.2 ~ 1.98

14 ~ 27

0.17

0.36

≧ 50,000 heures @ 25°C

1 x 4-pin PWM, 1 x 4-pin ARGB (5V/D/-/G)

Accessoires fournis

※ Le specifiche del prodotto sono soggette a cambiamento senza preavviso

※ Per maggiori informazioni, si prega di visitare il nostro sito www.enermaxeu.com/it/

1 x C ontrol box RGB ENERMAX,

1x Cavo di alimentazione del Control Box (SATA),

1 x Cavo ARGB 3 in 1 (5V/D/-/G), 1 x Cavo PWM 3 in 1,

1 x Adattatore Molex,

12 x Viti, 1x Supporto Magnetico

Nome Modello

Dimensioni (mm)

Velocitá (RPM)

Flusso d´aria (CFM)

Flusso d´aria (m3/h)

Pressione Statica (mm-H2O)

Massimo livello sonoro (dBA)

Corrente in entrata- Ventola (A)

Corrente in entrata LED RGB (A)

Tensione Ventola (V)

Tensione LED RGB (V)

MTTF (ore)

Connettori

UCHF12PARGB-BP3

120 (L) x 120 (A) x 25 (P)

500 ~ 1600 (±10%)

22.5 ~ 72.1

38.2 ~ 122.42

0.2 ~ 1.98

14 ~ 27

0.17

0.36

≧50,000 @ 25°C

1 connettore 4-pin PWM, 1 connettore 4-pin ARGB (5V/D/-/G)

Accessori

※ Las especificaciones están sujetas a cambios sin previo aviso

※ Para mayor información, se ruega visitar nuestra página web: www.enermaxeu.com/es/

1 x Caja de control RGB Enermax,

1 x Cable de alimentación caja de control,

1 x Cable ARGB 3 en 1 (5V/D/-/G),

1 x Cable PWM 3 en 1, 1 x Adaptador Molex,

12 x Tornillos, 1 x Soporte Magnético

Nombre Modelo

Dimensiones (mm)

Velocidad(RPM)

Flujo de aire (CFM)

Flujo de aire (m3/h)

Presión estática (mm-H2O)

Máximo nivel sonoro (dBA)

Corriente - Ventilador (A)

Corriente LED RGB (A)

Tensión Ventilador (V)

Tensión LED RGB (V)

MTTF (horas)

Conectores

UCHF12PARGB-BP3

120 (L) x 120 (A) x 25 (P)

500 ~ 1600 (±10%)

22.5 ~ 72.1

38.2 ~ 122.42

0.2 ~ 1.98

14 ~ 27

0.17

0.36

≧50,000 @ 25°C

1 x Conector PWM de 4 pines, 1 conector ARGB de 4 pines (5V/D/-/G)

Contenido caja

Fan

PWM 3 to 1 cable

PWM Header

* Use PWM 3 to 1 cable to connect 3 fans,

then connect the fan connector to the

PWM header on the motherboard.

PWM 3 to1 Cable

RGB 3 to 1 Cable

※ RGB Control Box

PSU(not included in the package)

Contorl Box Power

Cable (SATA)

RGB Control Box

Caution: Max. current of RGB Control Box is 3A.

※ Motherboard Sync

Motherboard (not included in the package)

RGB Header

Please ensure that the fans are connected to the proper connector on the motherboard.

12V

For RGB lighting Sync, there are

two ways to control the RGB lighting.

1. RGB Control Box.

2. RGB Motherboard Sync.

PWM 3 to 1 cable

PWM Header

Lüfter

* Verwenden Sie das PWM 3 zu 1 Kabel,

um 3 Lüfter anzuschließen, und verbinden

Sie dann den Lüfteranschluss mit einem

PWM-Stecker auf dem Motherboard.

PWM 3 zu 1 Kabel

RGB 3 zu 1 Kabel

※ RGB-Steuerbox

PSU(not included in the package)

Steuerbox

Stromkabel (SATA)

RGB-Steuerbox

Vorsicht: Der maximale Ausgangsstrom der RGB-Steuerbox beträgt 3A.

※ Motherboard-Sync

Motherboard (not included in the package)

RGB Header

Bitte stellen Sie sicher, dass die Lüfter an den richtigen Anschluss auf dem Motherboard angeschlossen sind.

Es gibt zwei Möglichkeiten, die

RGB-Beleuchtung zu steuern.

1. RGB-Steuerbox.

2. RGB Motherboard-Sync.

12V

PWM 3 to 1 cable

PWM Header

Ventilateur

* Utilisez le câble PWM 3 en 1 pour connecter

les 3 ventilateurs, puis branchez le connecteur

de ventilateur à la broche PWM de la carte-mère.

Câble PWM 3 en 1

Câble RGB 3 en 1

※ Boîtier de contrôle RGB

PSU(not included in the package)

Câble d’alimentation

du boîtier de contrôle

(SATA)

Boîtier de contrôle RGB

ATTENTION: Courant maximum du boîtier de contrôle RGB: 3A

※ Synchronisation avec une carte-mère RGB

Motherboard (not included in the package)

Veuillez vous assurer que le connecteur est bien raccordé à la carte-mère.

Pour la synchronisation de l’éclairage RGB,

il existe 2 manières de tester l’éclairage :

1. Via une synchronisation avec le boîtier

de contrôle RGB

2. Via une synchronisation avec une

carte-mère RGB

RGB Header

12V

PWM 3 to 1 cable

PWM Header

Ventola

* Utilizzare il cavo PWM 3 in 1 per collegare

le 3 ventole, e poi collegare il connettore del

cavo al connettore PWM sulla scheda madre.

Cavo PWM 3 in 1

Cavo 3 in 1 RGB

※ Control Box RGB

PSU(not included in the package)

Cavo di alimentazione

Control Box (SATA)

Control Box RGB

Attenzione: La corrente massima per il Control Box RGB è di 3A

※ Sincronizzazione con Scheda madre con RGB direzionabili

Motherboard (not included in the package)

Si prega di verificare che le ventole siano collegate al connettore corretto sulla scheda madre

Ci sono due modi per controllare

l’illuminazione RGB:

1. Tramite il Control Box RGB.

2. Sincronizzazio

ne con Scheda madre

con RGB direzi

onabili.

12V

RGB Header

3 FA N PAC K

User ’s Manual

Produkt Specifikationer

Mærke:	Enermax
Kategori:	Computer køling komponent
Model:	UCHF12PARGB-W-BP3
Type:	Ventilator
Bredde:	120 mm
Dybde:	120 mm
Højde:	25 mm
Antal pr. pakke:	3 stk
Produktfarve:	Hvid
Pakkevægt:	740 g
Pakkedybde:	160 mm
Pakkebredde:	133 mm
Pakkehøjde:	100 mm
Kabler inkluderet:	SATA
Harmoniseret systemkode (HS):	84733080
Luftstrøm:	122.42 m³/t
Gennemsnitstid mellem fejl (MTBF):	50000 t
Belysningsfarve:	Flere
Støjniveau (lav hastighed):	14 dB
Støjniveau (høj hastighed):	27 dB
Skruer inkluderet:	Ja
Ventilator diameter:	120 mm
Maksimal luftstrøm:	72.1 kubikfod/min.
Antal SATA stik:	1
Antal ventilatorblade:	9
Ventilatorens støjniveau (min.):	14 dB
Ventilatorens støjniveau (maks.):	27 dB
Ventilatorstik:	4-polet
Blæser, spænding:	12 V
Blæser, hastighed (min.):	500 rpm
Blæser, hastighed (maks.):	1600 rpm
Understøttelse af puls-bredde modulering (PWM):	Ja
Ventilatorstrøm:	0.17 A
Belysning LED:	Ja
Antal skruer:	12
Ventilator statisk tryk:	1.98 mmH2O
RGB-controller inkluderet:	Ja
