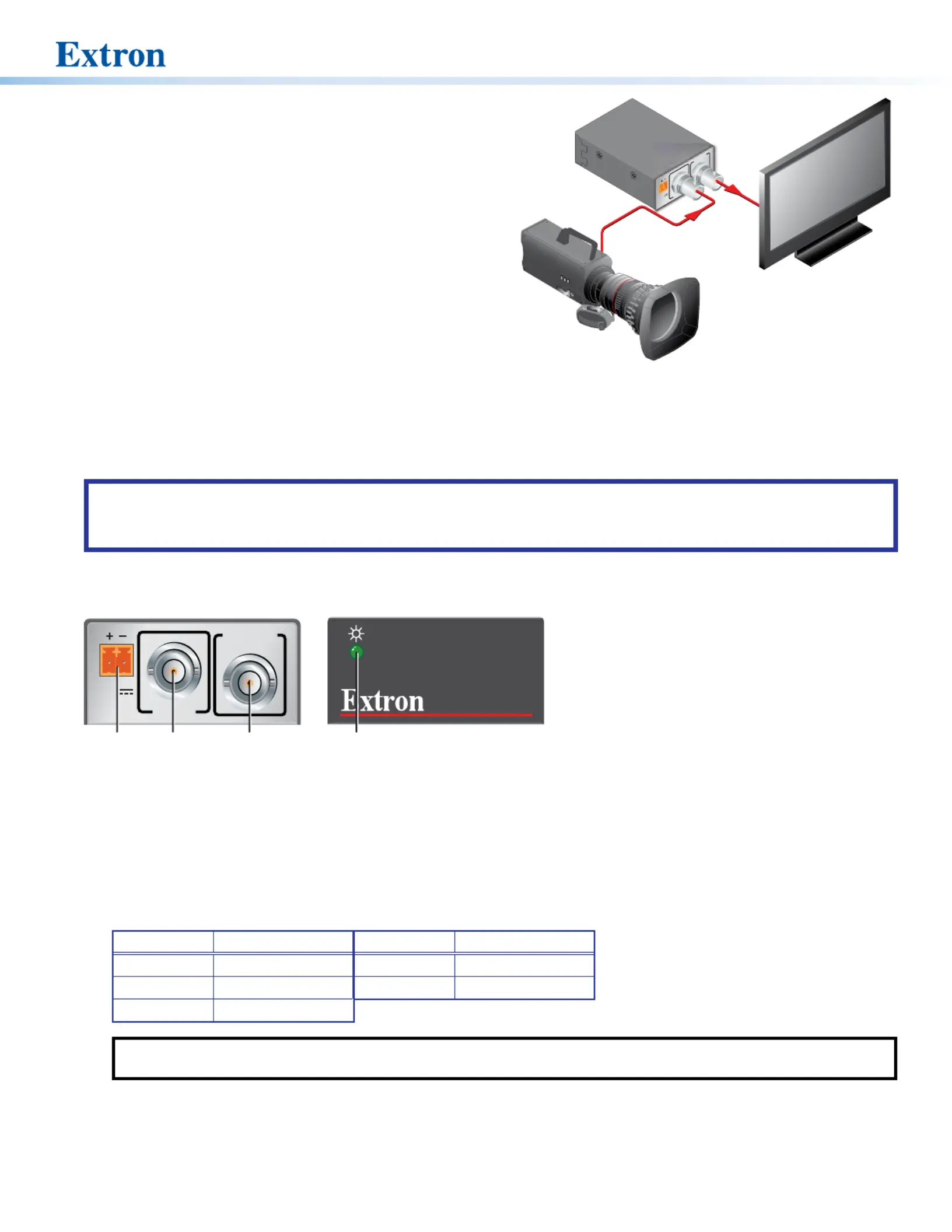

12G HD-SDI 101 • Setup Guide

Introduction

This guide provides instructions for an experienced installer

to set up and operate the Extron 12G HD-SDI 101, a cable

equalizer for SDI, HD-SDI, 3G-SDI, 6G-SDI, and 12G-SDI digital

video.

The Extron 12G HD-SDI 101 is a 1 input, 1 output HD-SDI signal

equalizer that can recondition and equalize digital video signals

up to 12G-SDI due to losses incurred from long cable runs. The

equalizer is typically placed at the end of a long cable run.

Installation

Mounting the Unit

Mounting instructions can be found in on page 3. Compatible optional hardware is listed on the Extron Mounting the Equalizer

website (www.extron.com).

ATTENTION:

• Installation and service must be performed by authorized personnel only.

• L’installation et l’entretien doivent être effectués par le personnel autorisé uniquement.

Connections and Indicator

12G HD-SDI 101

POWER

12V

0.1A MAX

INPUT

OUTPUT

AA BB CC DD

Front

Panel

Rear

Panel

Figure 1. 12G HD-SDI 101 Rear and Front Panels

Rear Panel

A — Connect the provided external 12 VDC, 6 watt power supply to this 2-pole, orange, 3.5 mm captive Power connector

screw connector. See on the next page.

Power Connector Wiring

B — This female BNC connector accepts an HD-SDI input.HD-SDI input

The maximum length from the signal source to the 12G HD-SDI 101 input varies, dependent on the input:

Format Max. length Format Max. length

12G SDI 230 feet (70 m) HD-SDI 787 feet (240 m)

6G SDI 295 feet (90 m) SDI 984 feet (300 m)

3G SDI 590 feet (180 m)

NOTE: The maximum signal transmission distance depends on signal resolution, the source, the display, and the quality

of the cable.

C — This female BNC connector provides an equalized and reclocked HD-SDI output.HD-SDI output

Front Panel

D — The LED lights green when the unit is receiving power.Power LED

POWER

12V

0.1 A MAX

INPUT

OUTPUT

400’ RG6 Cable

12G ayHD-SDI Displ

Extron

12G 1HD-SDI 10

Cable Equalizer

12G HD-SDI Camera

12G HD-SDI 101 • Setup Guide (Continued)

Power Connector Wiring

Figure 2 shows how to wire the connector. Use the supplied tie-wrap to strap the power cord to the extended tail of the

connector.

Power Supply

Output Cord

Captive Screw

Connector

SECTION A–A

Ridges

Smooth

A A

Tie

Wrap

Figure 2. Power Connector Wiring

CAUTION:

ATTENTION :

• The wires must be kept separate while the power supply is plugged in. Remove power before wiring.

• Les deux cordons d’alimentation doivent être tenus à l’écart l’un de l’autre quand l’alimentation est branchée.

• The length of exposed wires is important. The ideal length is 3/16 inch (5 mm).

• Any longer and the exposed wires may touch, causing a short circuit between them.

• Any shorter and the wires can be easily pulled out even if tightly fastened by the captive screws.

• La longueur des câbles exposés est importante. La longueur idéale est de 5mm (3/16inches).

• S’ils sont un peu plus longs, les câbles exposés pourraient se toucher et provoquer un court circuit.

• S’ils sont un peu plus courts, ils pourraient sortir, même s’ils sont attachés par les vis captives.

• Do not tin the power supply leads before installing them in the connector. Tinned wires are not as secure in the

connector and could be pulled out.

• Ne pas étamer les conducteurs avant de les insérer dans le connecteur. Les câbles étamés ne sont pas aussi bien xés

dans le connecteur et pourraient être retirés.

ATTENTION:

• If not provided with a power supply, this product is intended to be supplied by a UL Listed power source marked “Class

2” or “LPS”, rated output 12 VDC min. 0.1A. Always use a power supply supplied by or specied by Extron. Use of an

unauthorized power supply voids all regulatory compliance certication and may cause damage to the supply and the

end product.

• Si le produit n’est pas fourni avec une source d’alimentation, il doit être alimenté par une source d’alimentation certiée

UL de classe 2 ou LPS, avec une tension nominale 12 Vcc, 0.1 A minimum. Utilisez toujours une source d’alimentation

fournie ou recommandée par Extron. L’utilisation d’une source d’alimentation non autorisée annule toute conformité

réglementaire et peut endommager la source d’alimentation ainsi que le produit nal.

• Unless otherwise stated, the AC/DC adapters are not suitable for use in air handling spaces or in wall cavities.

• Sauf mention contraire, les adaptateurs AC/DC ne sont pas appropriés pour une utilisation dans les espaces d’aération

ou dans les cavités murales.

• The installation must always be in accordance with the applicable provisions of National Electrical Code ANSI/NFPA 70,

article 725 and the Canadian Electrical Code part 1, section 16. The power supply shall not be permanently xed to a

building structure or similar structure.

• Cette installation doit toujours être en accord avec les mesures qui s’applique au National Electrical Code

ANSI/NFPA70, article725, et au Canadian Electrical Code, partie1, section16. La source d’alimentation ne devra pas

être xée de façon permanente à une structure de bâtiment ou à une structure similaire.
