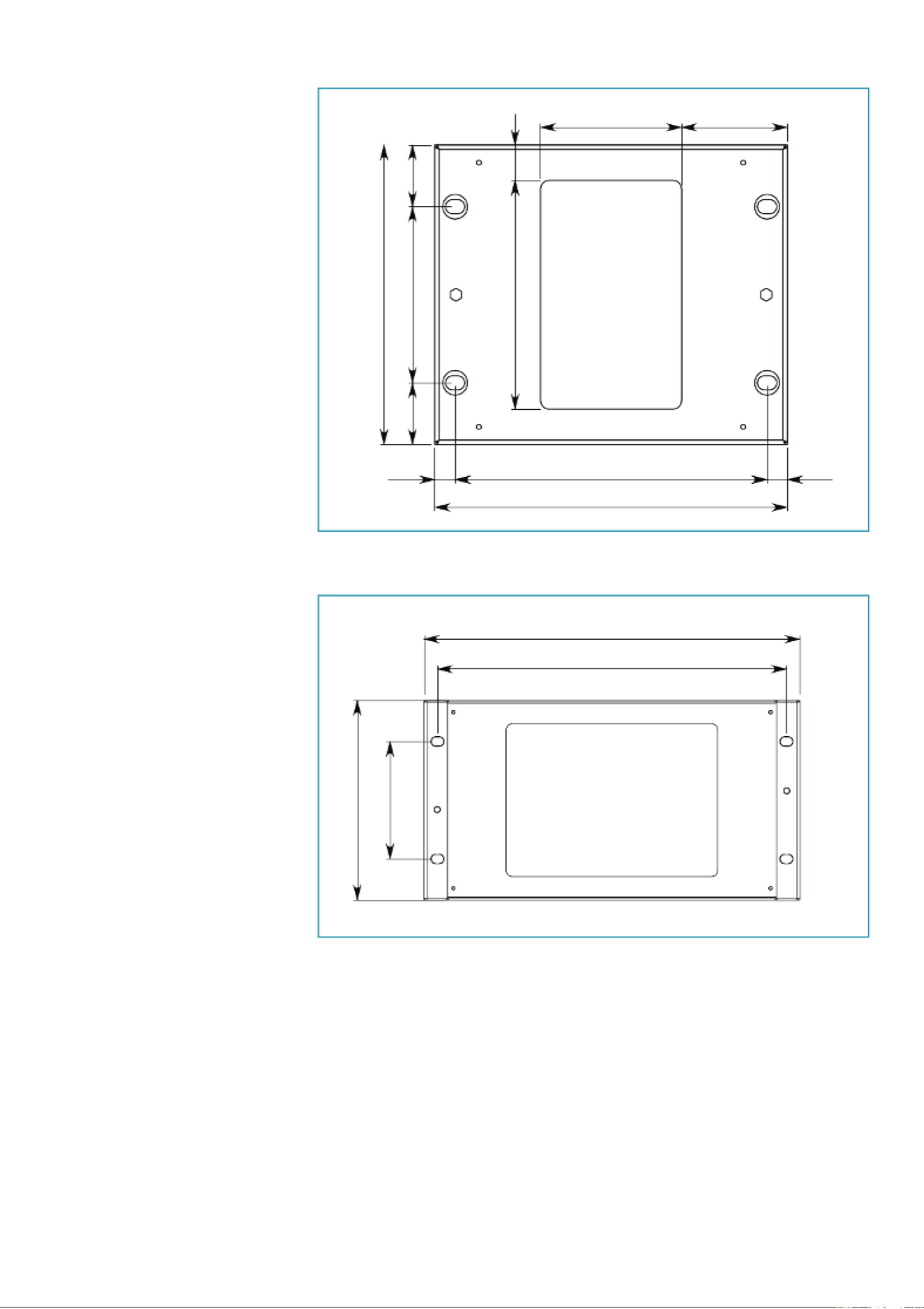

IT - Stae di supporto

per installazione ad ISOLA.

EN - Support brackets

for ISLAND installation.

DE - Halterungsbügel für

NSEL-Installation.

FR - Étriers de support

pour l'installation en ILOT.

ES - Bridas de soporte

para instalación en ISLA.

RU - Опорные кронштейны

для монтажа в варианте ОСТРОВ.

PL - Wsporniki

do instalacji NAD WYSPĄ.

NL - Steunbeugels

voor de installatie als EILAND.

PT - Suportes de xação

para instalação em ILHA.

DK - Støttebeslag

til installation som ENKELTSTÅENDE.

SE - Stödbyglar

för Ö-installation.

FI - Kannattimet

SAAREKEMALLIA varten.

NO - Støttebraketter

for installasjon i ØY.

ZEPHIRO - EOLO - TWISTER - MARE - MARILYN - RUBIK - LUMIERE

SPRING

A = Fori per ssaggio staa a sotto

B = Fori per passaggio cavi di sostegno

C = Fori per ssaggio coperchio di chiusura

A = Ceiling bracket fastening holes

B = Support wire pass-through holes

C = Closing cover fastening holes

A = Bohrungen für Befestigung Bügel an Decke

B = Bohrungen für Durchführung Halterungskabel

C = Bohrungen für Befestigung Verschlussdeckel

A = Trous pour xation de l'étrier au plafond

B = Trous pour passage des câbles de support

C = Trous pour xation du couvercle de fermeture

A = Agujeros para jación brida en techo

B = Agujeros para paso cables de soporte

C = Agujeros para jación tapa de cierre

A = Отверстия для крепления кронштейна к потолку

B = Отверстия для прохода поддерживающих тросов

C = Отверстия для крепления закрывающей крышки

A = Otwory mocujące wsporniki do sutu

B = Otwory do mocowania linek podwieszających

C = Otwory do mocowania osłony zamykającej

A = Gaten voor de bevestiging van de beugel aan het plafond

B = Gaten voor de doorvoer van de kabels

C = Gaten voor de bevestiging van de afdekplaat

A = Orifícios para a xação de suporte no teto

B = Orifícios para a passagem de cabos de sustentação

C = Orifícios para a xação da tampa de fecho

A = Huller til montering af beslag i loftet

B = Huller til holdekablernes passage

C = Huller til montering af lukkedæksel

A = Hål för fäste av bygel i taket

B = Hål för stödkablarnas genomgång

C = Hål för fäste av stängningslock

A = Kannattimen kiinnitysaukot kattoon

B = Aukot tukikaapeleiden kanavalle

C = Aukot sulkukannen kiinnittämiseksi

A = Hull for feste av brakett i tak

B = Hull for passering av støttekabler

C = Hull for feste av lukkedeksel

210

140

242,527,5

B B

210

220

242,527,5

B B

250

90 30 30

250

20 20

IT - Stae di supporto

per installazione a PARETE.

EN - Support brackets

for WALL installation.

DE - Halterungsbügel

für WAND-Installation.

FR - Étriers de support

pour l'installation MURALE.

ES - Bridas de soporte

para instalación en PARED.

RU - Опорные кронштейны

для монтажа на СТЕНУ.

PL - Wsporniki

do instalacji ŚCIENNEJ.

NL - Steunbeugels

voor de installatie aan de MUUR.

PT - Suportes de xação

para instalação na PAREDE.

DK - Støttebeslag

til installation som VÆGMONTERET.

SE - Stödbyglar

för VÄGG-installation.

FI - Kannattimet

SEINÄASENNUSTA varten.

NO - Støttebraketter

for installasjon på VEGG.

EOLO - LUMIERE - TWISTER - MARE - MARILYN - ZEPHIRO

RUBIK

LYBRA

A = Fori per ssaggio staa a parete

B =

Viti per regolazione perpendicolarità della cappa

C = Foro per vite di sicurezza

A = Wall bracket fastening holes

B = Hood perpendicularity adjustment screws

C = Safety screw hole

A = Bohrungen für Befestigung Bügel an Wand

B = Einstellschrauben Ausrichtung der Haube

C = Bohrung für Sicherungsschraube

A = Trous pour xation de l'étrier au mur

B = Vis pour le réglage perpendiculaire de la hotte

C = Trou pour vis de sécurité

A = Agujeros para jación brida en pared

B = Tornillos de regulación perpendicularidad

de la campana

C = Agujero para tornillos de seguridad

A = Отверстия для крепления кронштейна к стене

B = Винты для регулирования перпендикулярности

вытяжки

C = Отверстия для предохранительного винта

A = Otwory mocujące wspornik do ściany

B = Otwory do regulacji prostopadłego ustawie-

nia okapu

C = Otwór na śrubę zabezpieczającą

A = Gaten voor de bevestiging van de beugel aan de muur

B = Schroeven door haakse afstelling van de kap

C = Gat voor veiligheidsschroef

A = Orifícios para a xação de suporte na parede

B = Parafusos para a regulação de perpendicula-

ridade da capa

C = Orifícios para parafusos de segurança

A = Huller til montering af beslag på væggen

B = Skruer til regulering af kappen i vinkelrette

position på væggen

C = Huller til sikkerhedsskruer

A = Hål för fäste av bygel i väggen

B = Hål för vinkelrät justering av kåpan

C = Hål för säkerhetsskruvar

A = Kannattimen kiinnitysaukot seinään

B = Ruuvit liesituulettimen pystysuoruuden säätöön

C = Aukko turvaruuville

A = Hull for feste av brakett i vegg.

B = Skruer for regulering av hellingen til venti-

latorhetten

C = Hull for sikkerhetsskrue.

ø8 mm

ø6 mm

Ø8

L N

X= 60 cm

Y≥ 50/60 cm

L = 120

Optional

L = 250 Kacl.

L = 350

L = 250

Kacl.140

L = 350

Kacl. 142

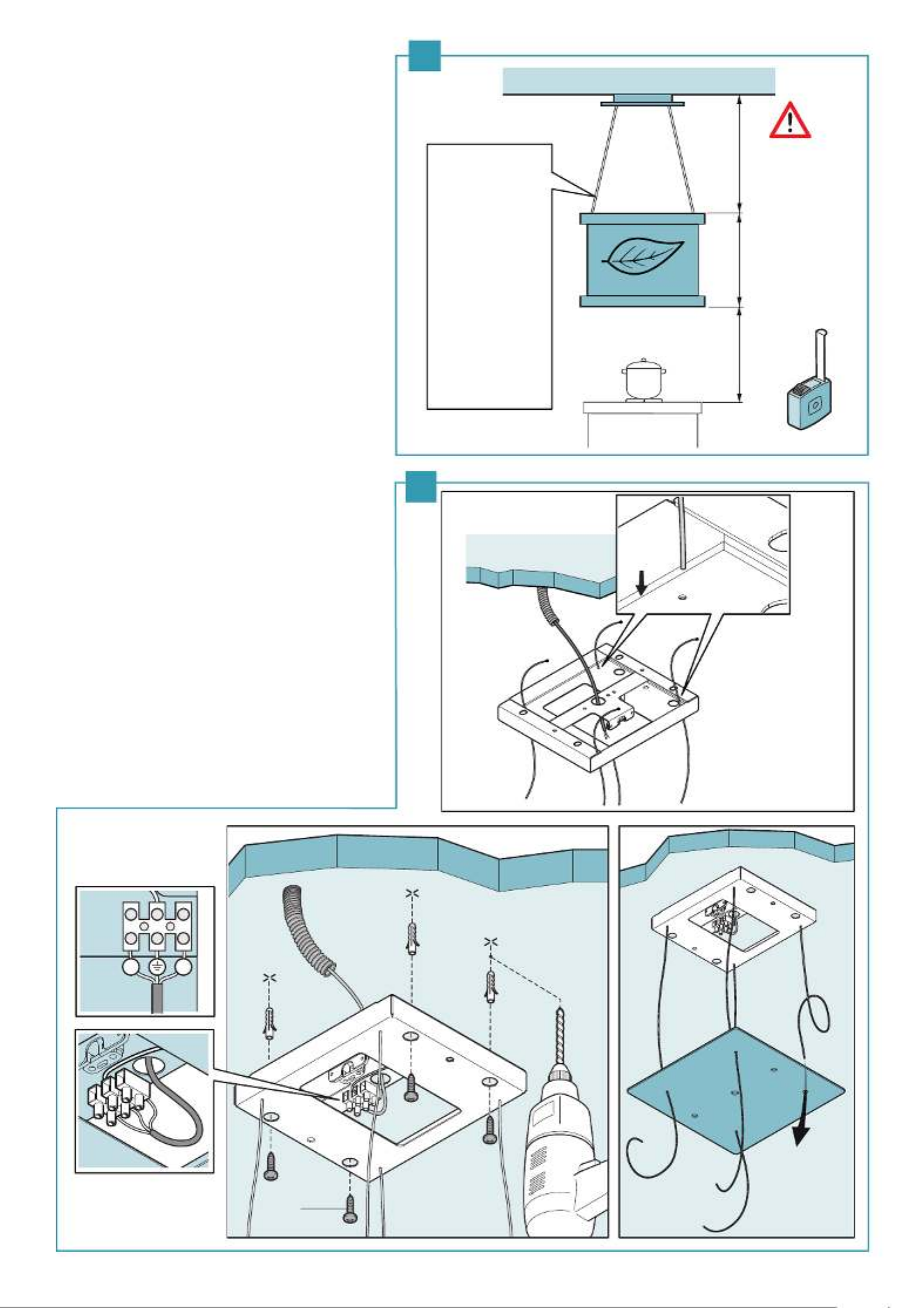

IT - Installazione a sotto: Misure per l'installazione (1);

passaggio cavi di sostegno, ssaggio staa a sotto e

collegamento elettrico (2).

EN - Installation on ceiling: Measurements for installation

(1); support wire pass-through, ceiling bracket faste-

ning and electrical connections (2).

DE - Deckeninstallation: Masangaben fur die Installation (1);

Durchführung Halterungskabel, Befestigung Bügel an

Decke und elektrischer Anschluss (2).

FR - Installation au plafond: Mesures pour l'installation (1);

passage des câbles de support, xation de l'étrier au

plafond et branchement électrique (2).

ES - Instalacion en techo: Medidas para la instalacion (1);

paso de cables de soporte, jación de brida en techo y

conexión eléctrica (2).

RU -

Установка на потолок: Размеры для установки (1); проход

поддерживающих тросов, крепление кронштейна к

потолку и электрическое подключение (2).

PL - Montaż na sucie: Środki montażowe (1); kanał na lin-

ki podwieszające, mocowanie wspornika do sutu i

połączenie elektryczne (2).

NL - Plafondinstallatie: Maten voor de installatie (1); door-

voer van kabels, bevestiging beugel aan plafond en

elektrische aansluiting (2).

PT - Instalacao no teto: Medidas para a instalacao (1); pas-

sagem de cabos de sustentação, xação de suporte no

teto e ligação elétrica (2).

DK - Installation i loft: Mal for installation (1); passage til hol-

dekabler, fastgøring af beslag til loft og elektrisk tilslut-

ning (2).

SE - Montering i tak: Installationsatgarder (1); stödkablarn-

as genomgång, fäste av bygel i taket samt elektrisk an-

slutning (2).

FI - Asennus kattoon: Mitat asennusta varten (1); tukikaa-

pelin kanavalle, kannattimen kiinnittämiseksi kattoon

ja sähköliitännälle (2).

NO - Installasjon pa tak: Installasjonsmal (1); passering av

støttekabler, festing av brakett til tak og elektrisk tilko-

bling (2).

NN2

IT - Bloccaggio cavi di sostegno (3), collegamento elettrico

e ssaggio coperchio di chiusura (4).

EN - Support wire locking (3), electrical connections

and closing cover fastening (4).

DE - Blockierung Halterungskabel (3), elektrischer An-

schluss und Befestigung Verschlussabdeckung (4).

FR - Blocage des câbles de support (3), branchement él-

ectrique et xation du couvercle de fermeture (4).

ES - Bloqueo de cables de sostén (3), conexión eléctrica y

jación tapa de cierre (4).

RU - Блокировка поддерживающих тросов (3),

электрическое подключение и крепление

закрывающей крышки (4).

PL - Blokada linek podwieszających (3), połączenie

elektryczne i mocowanie osłony zamykającej (4).

NL - Blokkering kabels (3), elektrische aansluiting en beves-

tiging afdekplaat (4).

PT - Bloqueio dos cabos de sustentação (3), ligação elétrica

e xação da tampa de fecho (4).

DK - Blokering af holdekabler (3), elektrisk tilslutning og fa-

stgøring af lukkedæksel (4).

SE - Blockering av stödkablar (3), elektrisk anslutning och

fäste av stängningslock (4).

FI - Tukikaapeleiden lukitus (3), sähköliitäntä ja

sulkukannen kiinnitys (4).

NO - Blokkering av støttekabler (3), elektrisk tilkobling og

feste av lukkedekselet (4).

270 mmY

Y = A - B

600 mm

(min)

Ø8 mm

323 (B)

395 (A)

ø5 mm

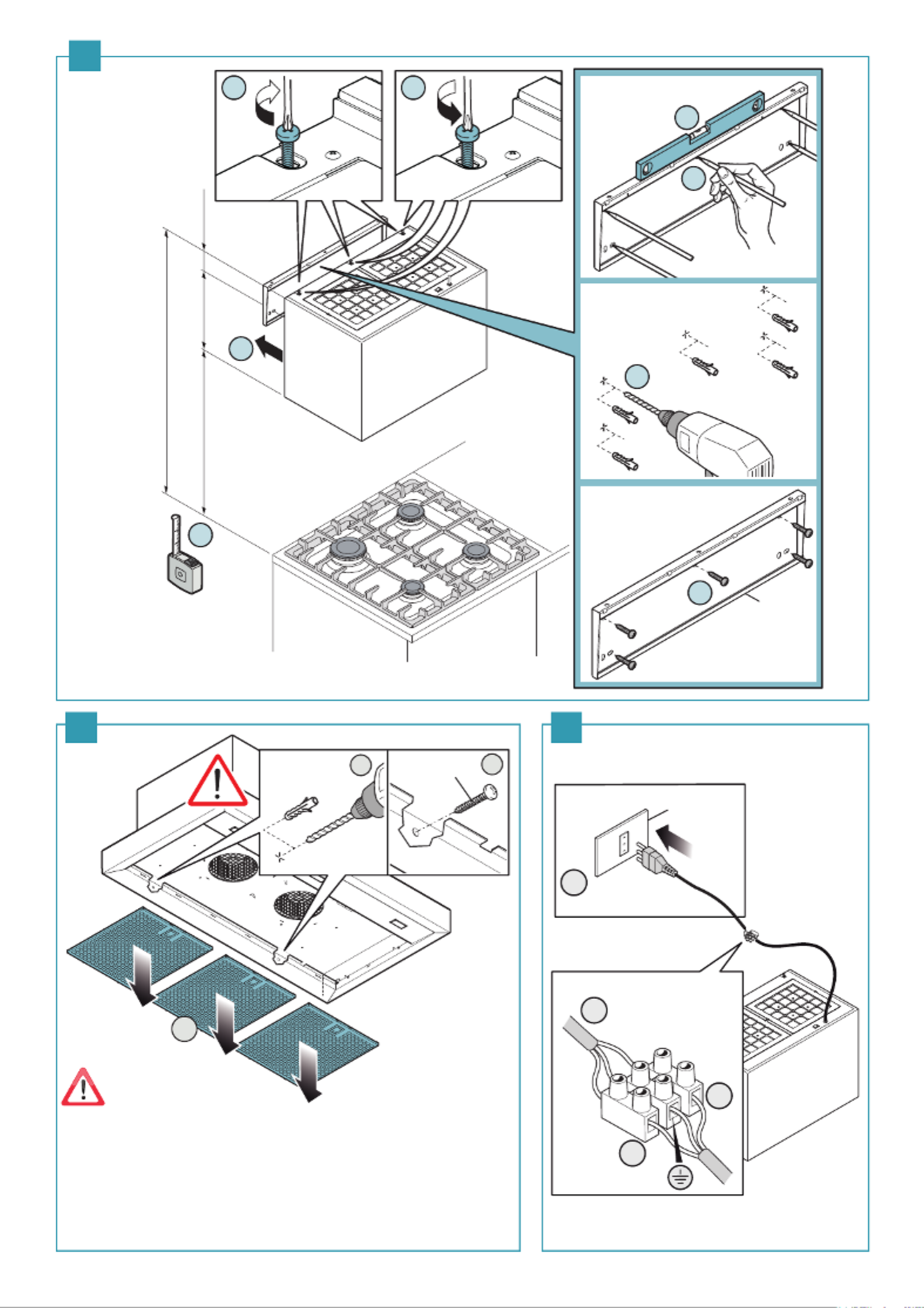

IT - Montaggio a parete: misure per l'installazione (5)

[LYBRA(8)], ssaggio cappa (6), controllo perpen-

dicolarità (7), collegamento elettrico (10).

EN - Wall assembly: Measurements for installation (5)

[LYBRA(8)], hood fastening (6), perpendicularity

check (7), electrical connections (10).

DE - Wandmontage: Masangaben fur die Installation

(5) [LYBRA(8)], Befestigung Haube (6), Kontrolle-

Ausrichtung (7), elektrischer Anschluss (10).

FR -

Montage mural: Mesures pour l'installation (5)

[LYBRA(8)], xation de la hotte (6), contrôle de la

perpendicularité (7), branchement électrique (10).

ES - Montaje en pared: Medidas para la instalacion (5)

[LYBRA(8)], jación campana (6), control perpen-

dicularidad (7), conexión eléctrica (10).

RU -

Монтаж на стену: Размеры для установки (5) [LYBRA(8)],

крепление вытяжки (6), контроль перпендикулярности

(7), электрическое подключение (10).

PL - Montaż ścienny: Środki montażowe (5) [LY-

BRA(8)], mocowanie okapu (6), kontrola prosto-

padłości (7), połączenie elektryczne (10).

NL - Montage aan de muur: Maten voor de installatie

(5) [LYBRA(8)], bevestiging kap (6), controle haak-

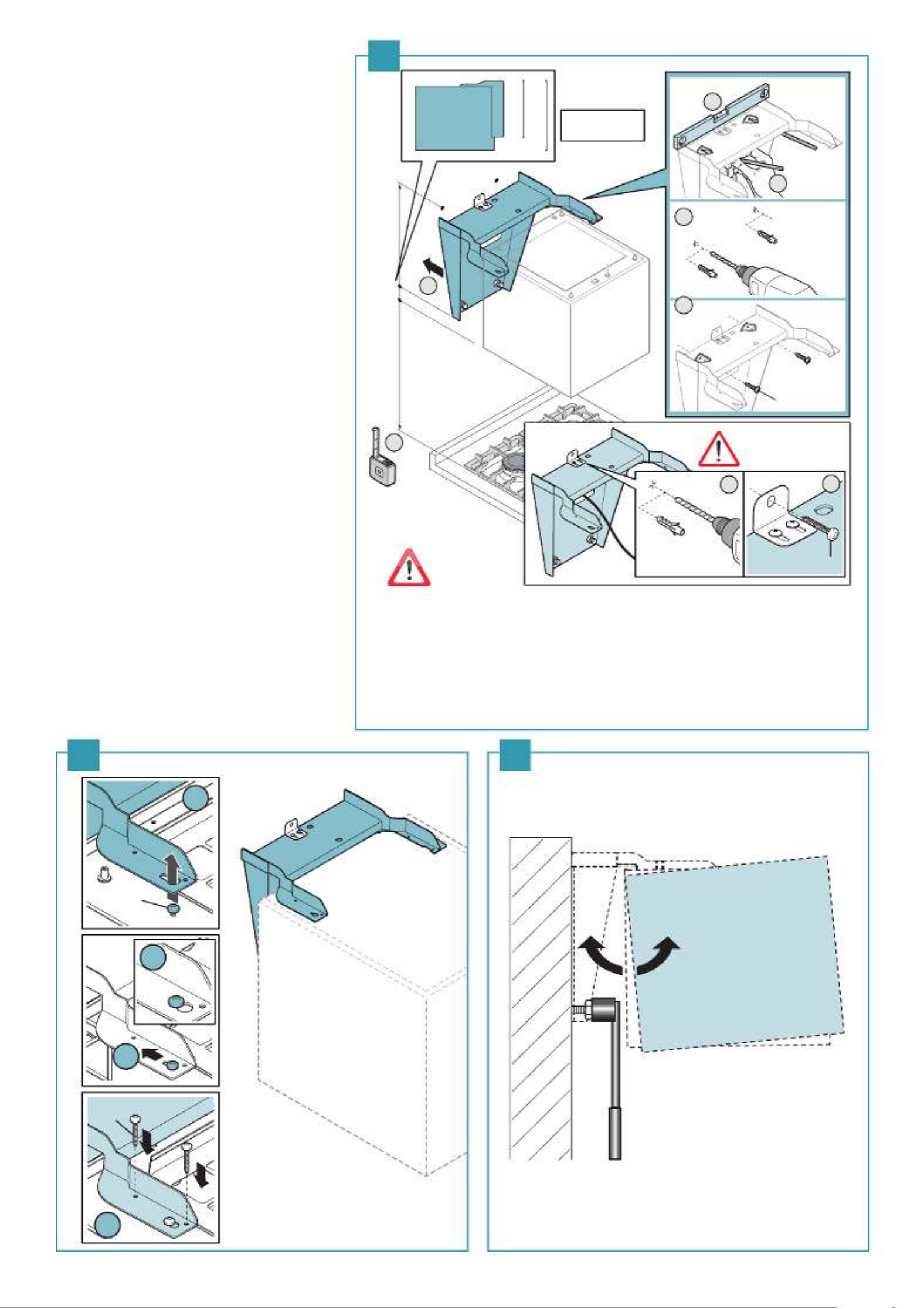

sheid (7), elektrische aansluiting (10).

PT - Montagem na parede: Medidas para a instalacao

(5) [LYBRA(8)], xação da capa (6), controlo da

perpendicularidade (7), ligação elétrica (10).

DK - Vægmontering: Mal for installation (5) [LYBRA(8)],

fastgøring af kappe (6), kontrol af vinkelret posi-

tion (7), elektrisk tilslutning (10).

SE - Väggmontering: Installationsatgarder (5)[LY-

BRA(8)], fäste av kåpan (6), kontroll av vinkel-

räthet (7), elektrisk anslutning (10).

FI - Seinäasennus: Mitat asennusta varten (5) [LY-

BRA(8)], liesituulettimen kiinnitys (6), pystysuo-

ruuden säätö (7), sähköliitäntä (10).

NO - Montering på vegg: Installasjonsmal (5) [LY-

BRA(8)], feste av ventilatorhette (6), kontroll av

helling (7), elektrisk tilkobling (10).

6 7

IT - Vite di sicurezza obbligatoria.

EN -

Mandatory safety screw.

DE - Sicherheitsschrauben obligatorisch.

FR - Vis de sécurité obligatoire.

ES - Tornillos de seguridad obligatorio.

RU - Обязательные предохранительные

винты.

PL - Obowiązujące śruby zabezpieczające.

NL - Verplichte veiligiheidsschroeven.

PT - Parafuso de segurança obrigatório.

DK - Obligatoriske sikkerhedsskruer.

SE -

Obligatoriska säkerhetsskruvar

FI -

Pakolliset varmistusruuvit

NO -

Påkrevde sikkerhetsskruer

90 mm

240 mm600 mm

(min)

Ø8 mm

ø5 mm

Solution B PE

Solution A

9 10

LYBRA

IT - Vite di sicurezza obbligatoria.

EN -

Mandatory safety screw.

DE - Sicherheitsschrauben obligatorisch.

FR - Vis de sécurité obligatoire.

ES - Tornillos de seguridad obligatorio.

RU - Обязательные предохранительные

винты.

PL - Obowiązujące śruby zabezpieczające.

NL - Verplichte veiligiheidsschroeven.

PT - Parafuso de segurança obrigatório.

DK - Obligatoriske sikkerhedsskruer.

SE -

Obligatoriska säkerhetsskruvar

FI -

Pakolliset varmistusruuvit

NO -

Påkrevde sikkerhetsskruer

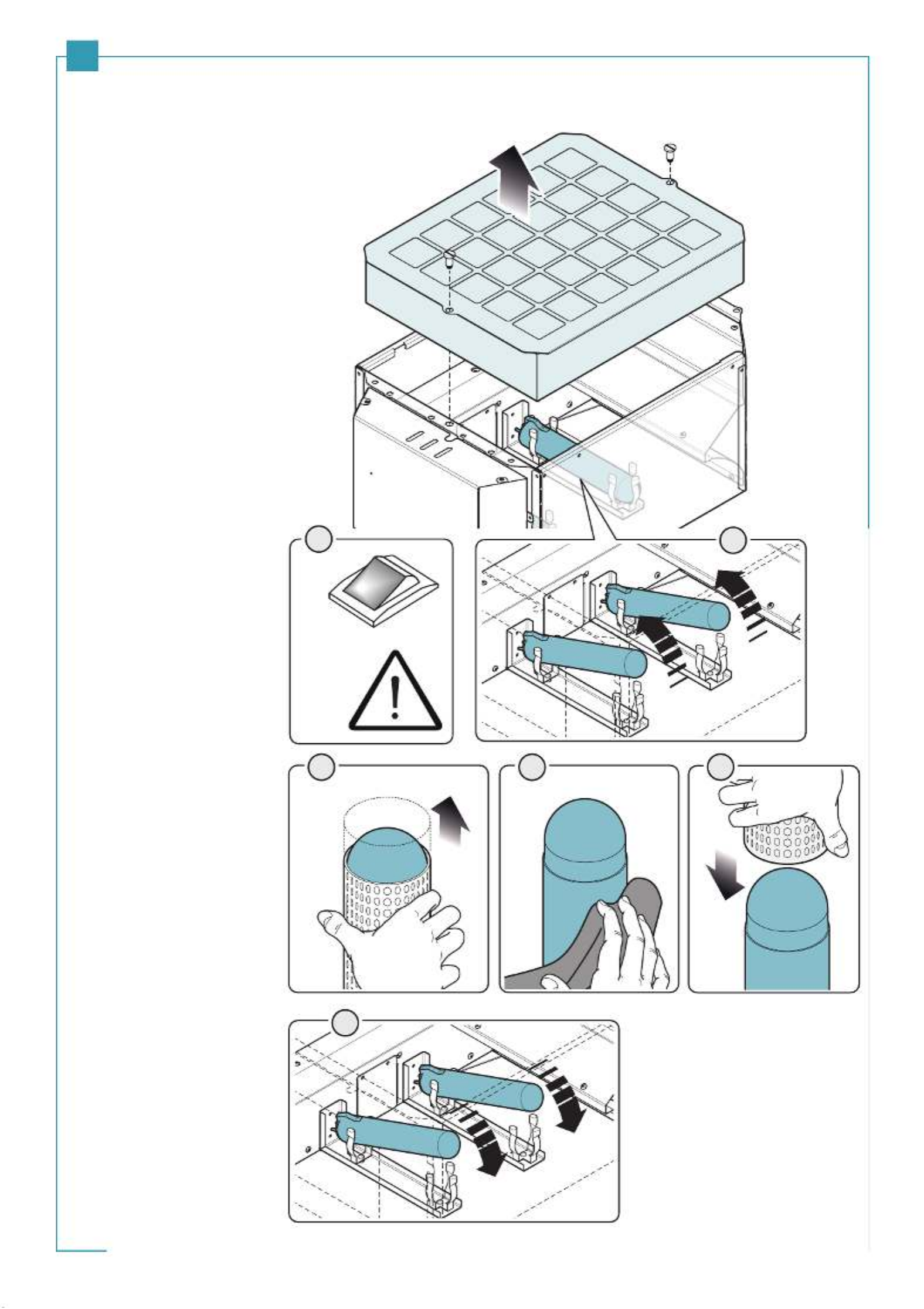

3 4 5

OFF

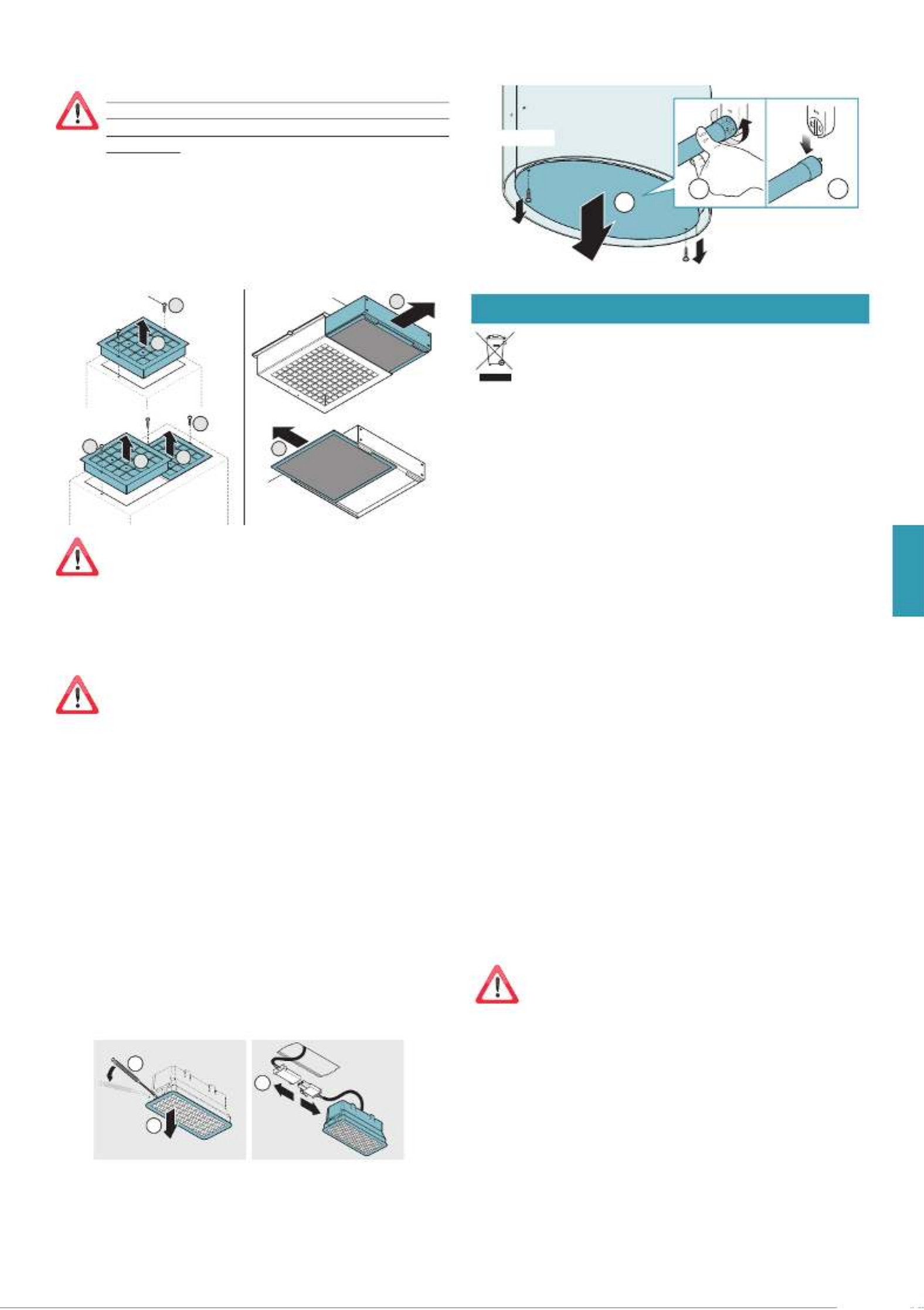

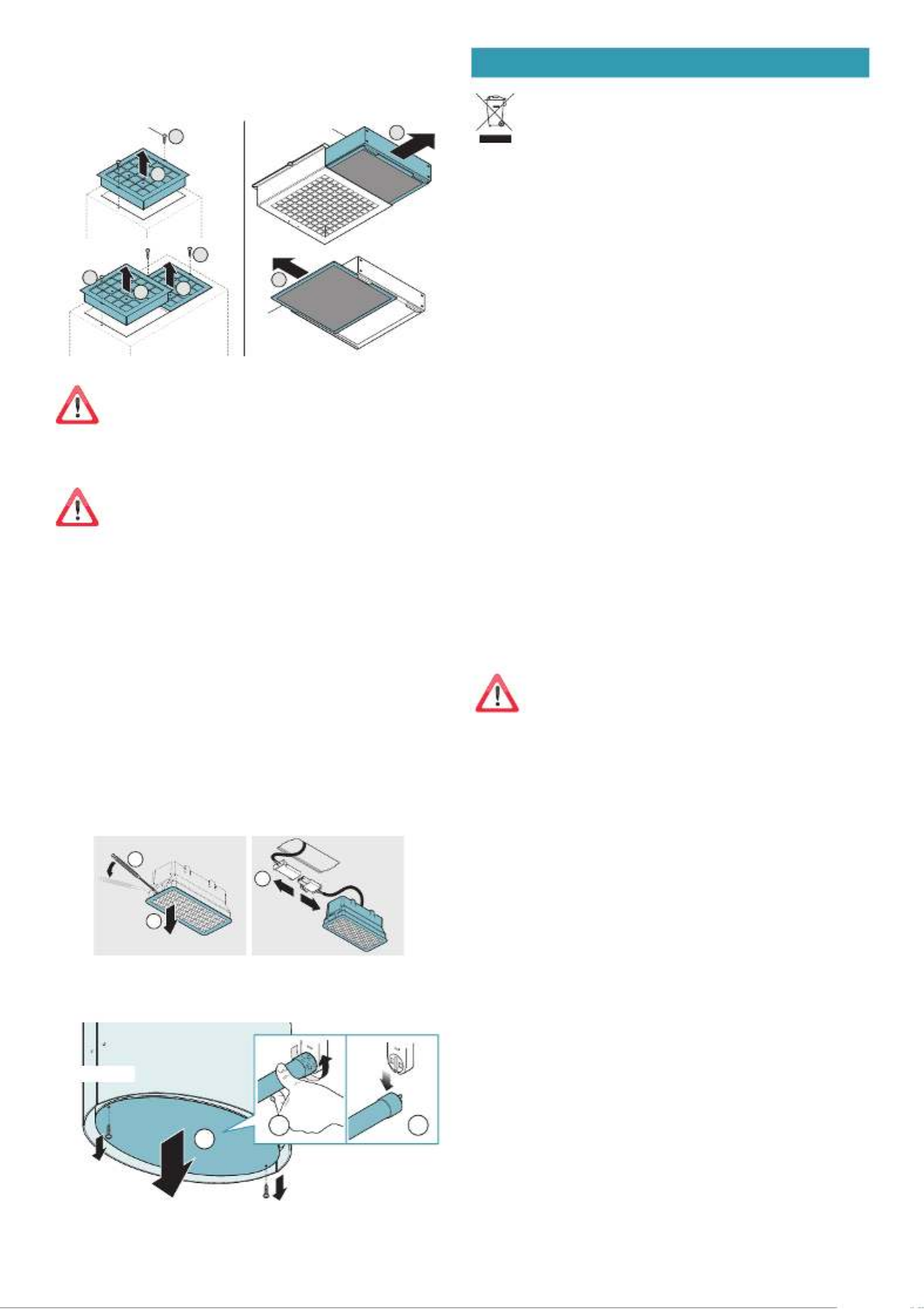

IT - Manutenzione ionizzatori.

EN - Ionisers maintenance.

DE - Ionisierer Wartung.

FR - Entretien ioniseurs.

ES - Mantenimiento ionizaciones.

RU - Техобслуживания ионизаторов.

PL -

Konserwacji jonizatorów.

NL - Ionisatoren onderhoud.

PT - Manutenção de ionizadores

DK - Ioniseringsapparatet vedligeholdelse.

SE - Jonisatorer underhåll.

FI - Ionisaattoreiden huoltoa.

NO - Ionisatorer vedlikehold.

ISTRUZIONI DI SICUREZZA

E AVVERTENZE

Il lavoro d’installazione deve essere esegui-

to da installatori competenti e qualicati,

secondo quanto indicato nel presente li-

bretto e rispettando le norme in vigore.

Se il cavo di alimentazione o altri componenti

sono danneggiati, la cappa NON deve essere uti-

lizzata: staccare la cappa dall'alimentazione elettrica

e contattare il Rivenditore o un Centro Assistenza Tec-

nica autorizzato per la riparazione.

Non modicare la struttura elettrica, meccanica e

funzionale dell'apparecchiatura.

Non tentare di eettuare da soli riparazioni o so-

stituzioni: gli interventi eettuati da persone non

competenti e qualicate possono provocare dan-

ni, anche molto gravi, a cose e/o persone non co-

perti da garanzia del Costruttore.

AVVERTENZE PER L'INSTALLATORE

SICUREZZA TECNICA

Prima di installare la cappa controllare l'in-

tegrità e funzionalità di ogni sua parte: se

si notano anomalie non procedere nell'in-

stallazione e contattare il Rivenditore.

Nel caso sia stato riscontrato un difetto estetico la

cappa NON deve essere installata; riporla nel suo

imballo originale e contattare il Rivenditore.

Una volta installata non sarà accettato alcun re-

clamo per difetti estetici.

Durante l'installazione utilizzare sempre mezzi di pro-

tezione personale (es.: scarpe antiinfortunistiche) ed

adottare comportamenti prudenti e corretti.

Il kit di ssaggio (viti e tasselli) fornito con la cappa è

utilizzabile unicamente su pareti in muratura: in caso

di installazione su pareti di materiale diverso, valutare

altri sistemi di ssaggio tenendo conto della resisten-

za del muro e del peso della cappa (indicato a pag. 2).

Tenere presente che l’installazione con sistemi di s-

saggio diversi da quelli forniti o non conformi può

comportare rischi di natura elettrica e di tenuta mec-

canica.

Non installare la cappa in ambienti esterni e non

esporla ad agenti atmosferici (pioggia, vento, ecc...).

SICUREZZA ELETTRICA

L’impianto elettrico al quale viene collega-

ta la cappa deve essere a norma e munito

di collegamento a terra secondo le norme

di sicurezza del Paese di utilizzo; deve essere inol-

tre conforme alle normative Europee sull’antidi-

sturbo radio.

Prima di installare la cappa vericare che la tensione

di rete corrisponda a quella riportata dalla targhetta

posta all’interno della cappa.

La presa usata per il collegamento elettrico deve es-

sere facilmente raggiungibile con l’apparecchiatura

installata: in caso contrario, prevedere un interruttore

generale per disconnettere la cappa al bisogno.

Ogni eventuale modica all’impianto elettrico dovrà

essere eseguita solo da un elettricista qualicato.

La lunghezza massima della vite di ssaggio del cami-

no (fornita dal fabbricante) è di 13 mm. L'utilizzo di viti

non conformi con le presenti istruzioni può compor-

tare rischi di natura elettrica.

In caso di malfunzionamenti dell’apparecchio, non

tentare di risolvere da soli il problema, ma contatta-

re il Rivenditore o un Centro di Assistenza autorizzato

per la riparazione.

Durante l'installazione della cappa, disin-

serire l’apparecchio togliendo la spina o

agendo sull’interruttore generale.

SICUREZZA SCARICO FUMI

Non collegare l’apparecchio a condotti di

scarico dei fumi prodotti dalla combustio-

ne (ad es. caldaie, caminetti, ecc...)

Prima dell'installazione della cappa assicurarsi che si-

ano rispettate tutte le normative vigenti sullo scarico

dell’aria all’esterno del locale.

ITALIANO

AVVERTENZE PER L'UTILIZZATORE

Queste avvertenze sono state redatte per

la vostra sicurezza e per quella degli altri, Vi

preghiamo, dunque, di leggere attenta-

mente questo libretto in tutte le sue parti prima

di utilizzare l’apparecchio o di eettuare opera-

zioni di pulizia sullo stesso.

Il Costruttore declina ogni responsabilità per

eventuali danni che possano, direttamente o in-

direttamente, essere causati a persone, cose ed

animali domestici conseguenti alla mancata os-

servanza delle avvertenze di sicurezza indicate in

questo libretto.

È molto importante che questo libretto istruzio-

ni sia conservato insieme all’apparecchiatura per

qualsiasi futura consultazione.

Se l’apparecchio dovesse essere venduto o trasferito

ad un’altra persona, assicurarsi che anche il libretto

venga fornito, in modo che il nuovo utente possa es-

sere messo al corrente del funzionamento della cap-

pa e delle avvertenze relative.

Dopo l’installazione delle cappe in acciaio inox è ne-

cessario eseguire la pulizia della stessa per rimuove-

re i residui di collante del protettivo e le eventuali

macchie di grasso e oli, che, se non rimosse, possono

causare il deterioramento irreversibile della supercie

della cappa. Per questa operazione il costruttore rac-

comanda l’utilizzo delle salviette in dotazione, dispo-

nibili anche in acquisto

Esigere parti di ricambio originali.

DESTINAZIONE D'USO

L’apparecchio è destinato solo ed esclusivamente

per l'aspirazione di fumi generati dalla cottura di

alimenti in ambito domestico, non professionale:

qualsiasi utilizzo diverso da questo è improprio,

può provocare danni a persone, cose ed animali

domestici e solleva il Costruttore da qualsiasi re-

sponsabilità.

L’apparecchio può essere utilizzato da bambini di età

non inferiore a 8 anni e da persone con ridotte capa-

cità siche, sensoriali o mentali, o prive di esperienza

o della necessaria conoscenza, purché sotto sorve-

glianza oppure dopo che le stesse abbiano ricevuto

istruzioni relative all’uso sicuro dell’apparecchio e alla

comprensione dei pericoli ad esso inerenti.

I bambini non devono giocare con l’apparecchio.

La pulizia e la manutenzione a cura dell’utilizzatore

non deve essere eettuata da bambini senza sorve-

glianza.

AVVERTENZE PER L'UTILIZZO E LA PULIZIA

Prima di procedere a qualsiasi operazione

di pulizia o di manutenzione, disinserire

l’apparecchio togliendo la spina o agendo

sull’interruttore generale.

Non utilizzare la cappa con le mani bagnate o piedi

scalzi.

Quando l’apparecchio non viene usato, controllare

sempre che tutte le parti elettriche, (luci, aspiratore),

siano spente.

Il peso massimo complessivo di eventuali oggetti po-

sizionati o appesi (ove previsto) sulla cappa non deve

superare 1,5 Kg.

Controllare le friggitrici durante l’uso: I’olio surriscal-

dato potrebbe inammarsi.

Non accendere amme libere sotto la cappa.

Non preparare cibi alla amma sotto la cappa.

Non utilizzare mai la cappa senza i ltri metallici anti-

grasso; grasso e sporco in questo caso si depositereb-

bero nell'apparecchio compromettendone il funzio-

namento.

Parti accessibili della cappa possono essere calde se

utilizzate insieme con apparecchi di cottura.

Non eettuare operazioni di pulizia quando parti del-

la cappa sono ancora calde.

Se la pulizia non è condotta secondo le modalità e i

prodotti indicati nel presente libretto è possibile un

rischio di incendio.

Disinserire l’interruttore generale quando l’apparec-

chio non viene utilizzato per periodi prolungati di

tempo.

In caso di utilizzo contemporaneo di altre

utenze (caldaie, stufe, caminetti, ecc.) ali-

mentate a gas o con altri combustibili,

provvedere ad una adeguata ventilazione del lo-

cale in cui avviene l’aspirazione dei fumi, secondo

le norme vigenti.

SCARICO FUMI

CAPPA A RICIRCOLO INTERNO FILTRANTE

In questa versione l’aria passa attraverso i ltri al car-

bone zeolite e il sistema ionizzante E.ION per essere

puricata e riciclata nell’ambiente. Controllare che i

ltri al carbone zeolite siano montati sulla cappa, in

caso negativo applicarli come indicato nelle istru-

zioni di montaggio.

ISTRUZIONI DI MONTAGGIO

parte riservata solo a personale qualicato

La cappa ha la possibilità di essere installata in varie con-

gurazioni.

Le fasi di montaggio generiche valgono per tutte le in-

stallazioni; seguire invece dove specicato le fasi corri-

spondenti all’installazione desiderata.

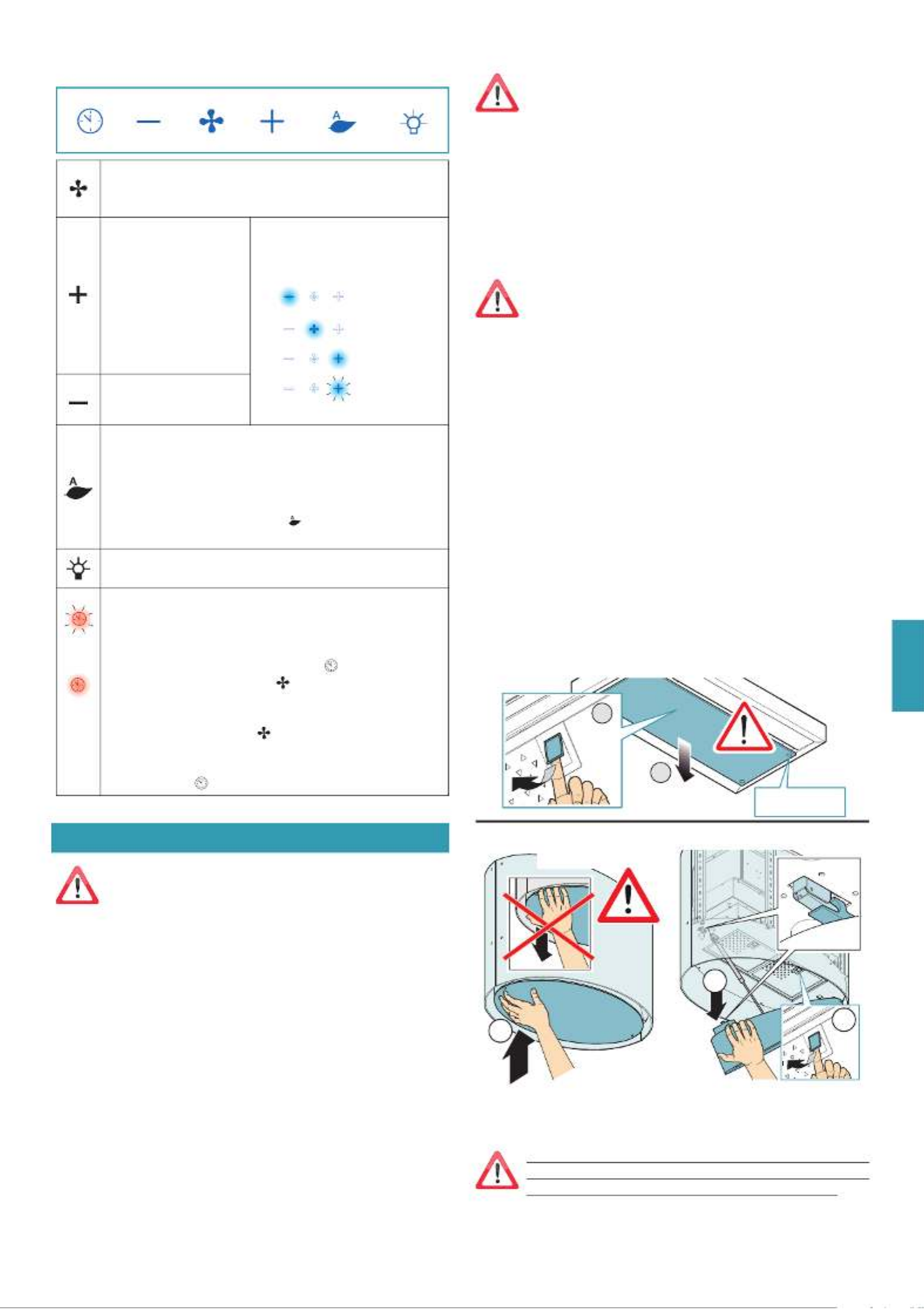

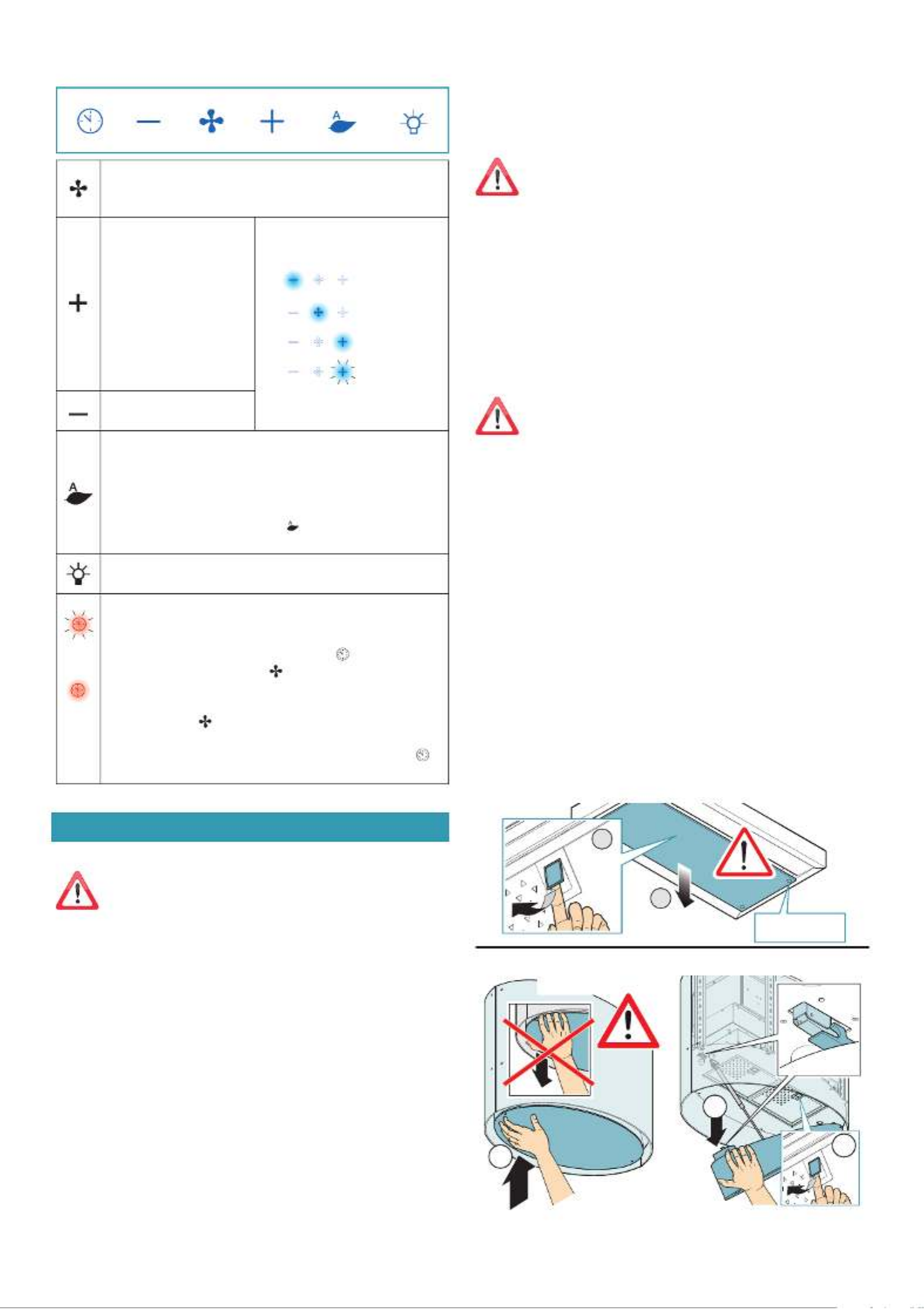

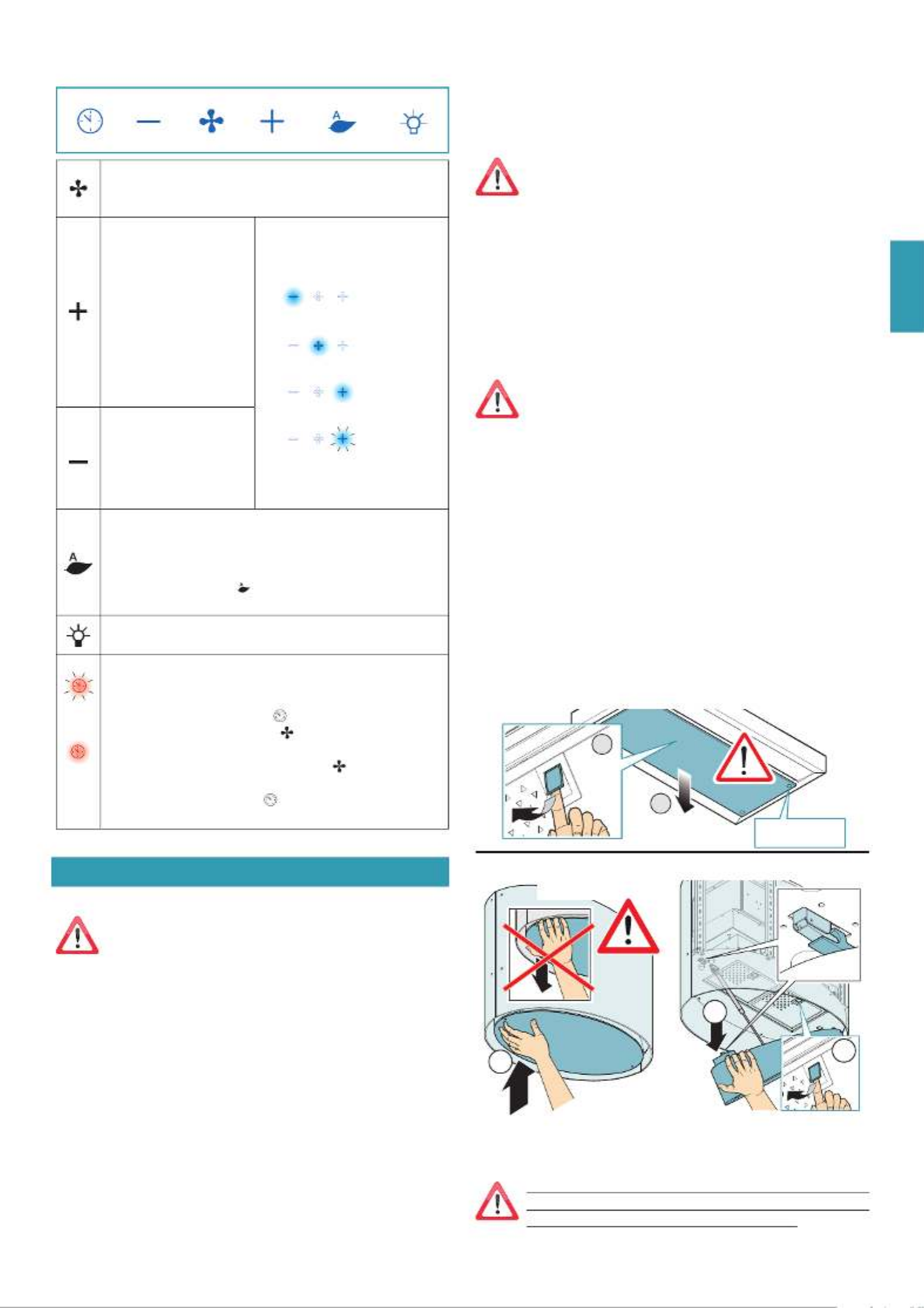

FUNZIONAMENTO

QUANDO ACCENDERE LA CAPPA?

Accendere la cappa almeno un minuto prima di iniziare a cucinare per

convogliare fumi e vapori verso la supercie di aspirazione. Al termine

della cottura lasciare in funzione la cappa no a completa aspirazione

di tutti i vapori e odori. : Con la funzione Timer, è possibile impostare

l'autospegnimento della cappa dopo 15 minuti di funzionamento.

QUALITA’ DELL’ARIA

La qualità dell’aria viene visualizzata dal colore del-

la foglia.

Verde = qualità ottimale.

Giallo = presenza di agenti inquinanti.

Più agenti inquinanti saranno presenti, più intenso

sarà il colore giallo.

QUALE VELOCITÀ SCEGLIERE?

I velocità: mantiene l’aria pulita con bassi consumi di energia elettrica.

II velocità: condizioni normali di utilizzo.

III velocità: presenza di forti odori e vapori.

IV velocità (*): rapidi smaltimenti di odori e vapori.

(*)Nota: IV velocità non presente sui modelli SPRING e LYBRA

QUANDO LAVARE O CAMBIARE I FILTRI?

I ltri metallici devono essere lavati ogni 30 ore di utilizzo.

I ltri carbone zeolite devono essere riattivati ogni 18 mesi e sostituiti

ogni 3 anni.

Per ulteriori dettagli vedere cap “MANUTENZIONE”.

INSTALLAZIONE

parte riservata solo a personale qualicato

Prima di eettuare l'installazione della cappa,

LEGGERE ATTENTAMENTE

il capitolo "ISTRUZIONI DI SICUREZZA E AVVERTENZE".

CARATTERISTICHE TECNICHE

I dati tecnici dell'apparecchio sono riportati su etichette posizionate

all’interno della cappa.

POSIZIONAMENTO

La distanza minima fra la parte più alta dell'apparecchiatura per

la cottura e la parte più bassa della cappa da cucina viene indicata

nelle istruzioni di montaggio.

In generale, quando la cappa da cucina è posta su un piano cottura a

gas, questa distanza deve essere almeno 65 cm (25,6"). Tuttavia sulla

base di un’interpretazione della norma EN60335-2-31 del 11-07-2002

da parte del TC61 (subclause 7.12.1 meeting 15 agenda item 10.11), la

distanza minima tra piano cottura e parte inferiore della cappa può es-

sere ridotta alla quota riportata nelle istruzioni di montaggio.

Se le istruzioni del piano di cottura a gas specicano una distanza mag-

giore, bisogna tenerne conto.

Non installare la cappa in ambienti esterni e non esporla ad agenti at-

mosferici (pioggia, vento, ecc...).

COLLEGAMENTO ELETTRICO

(parte riservata solo a personale qualicato)

Prima di eettuare qualsiasi operazione sulla cappa scol-

legare l’apparecchio dalla rete elettrica.

Assicurarsi che non vengano scollegati o tagliati li elet-

trici all’interno della cappa:

in caso contrario contattare il Centro Assistenza più vicino.

Per l’allacciamento elettrico rivolgersi a personale qualicato.

Il collegamento deve essere eseguito in conformità con le disposi-

zioni di legge in vigore.

Prima di collegare la cappa alla rete elettrica, controllare che:

• la tensione di rete corrisponda a quella riportata sui dati di targa po-

sti all’interno della cappa;

• l’impianto elettrico sia a norma e possa sopportare il carico (vedi ca-

ratteristiche tecniche posizionate all’interno della cappa);

• la spina e il cavo, di alimentazione, non devono entrare in contatto

con temperature superiori a 70 °C;

• l’impianto di alimentazione sia munito di ecace e corretto collega-

mento di terra secondo le norme vigenti;

• la presa usata per il collegamento sia facilmente raggiungibile una

volta installata la cappa.

In caso di :

• apparecchi dotati di cavo senza spina: la spina da utilizzare deve es-

sere di tipo “normalizzato”. Il li devono essere collegati come segue:

giallo-verde per la messa a terra, blu per il neutro e il lo marrone

per la fase. La spina deve essere collegata ad un'adeguata presa di

sicurezza.

• apparecchio sso non provvisto di cavo di alimentazione e di spina,

o di altro dispositivo che assicuri la disconnessione dalla rete, con

una distanza di apertura dei contatti che consenta la disconnessione

completa nelle condizioni della categoria di sovratensione III.

Tali dispositivi di disconnessione devono essere previsti nella rete di

alimentazione conformemente alle regole di installazione.

Il cavo di terra giallo/verde non deve essere interrotto dall’interruttore.

Il Costruttore declina ogni responsabilità nel caso le norme di sicurezza

non vengano rispettate.

ITALIANO

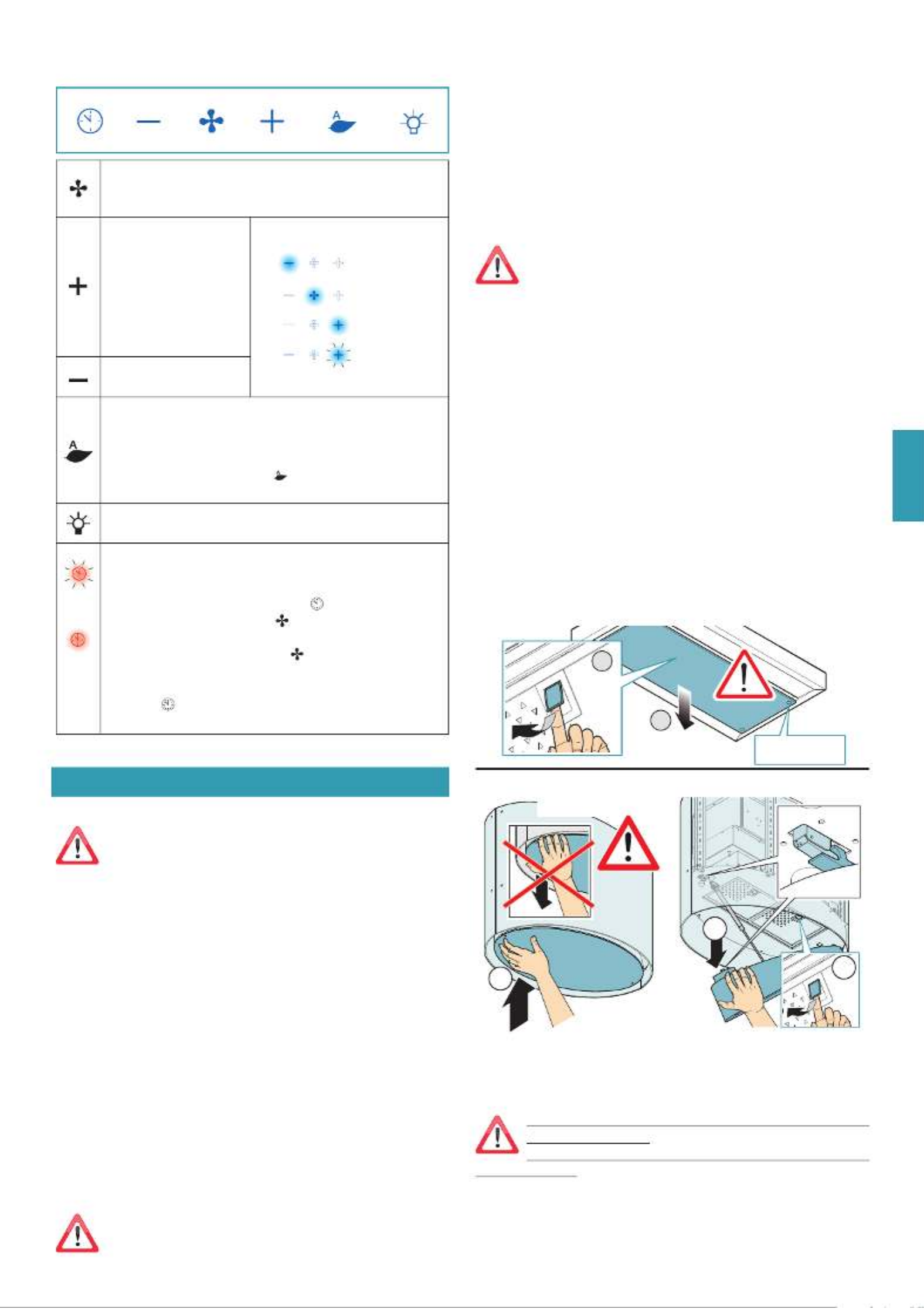

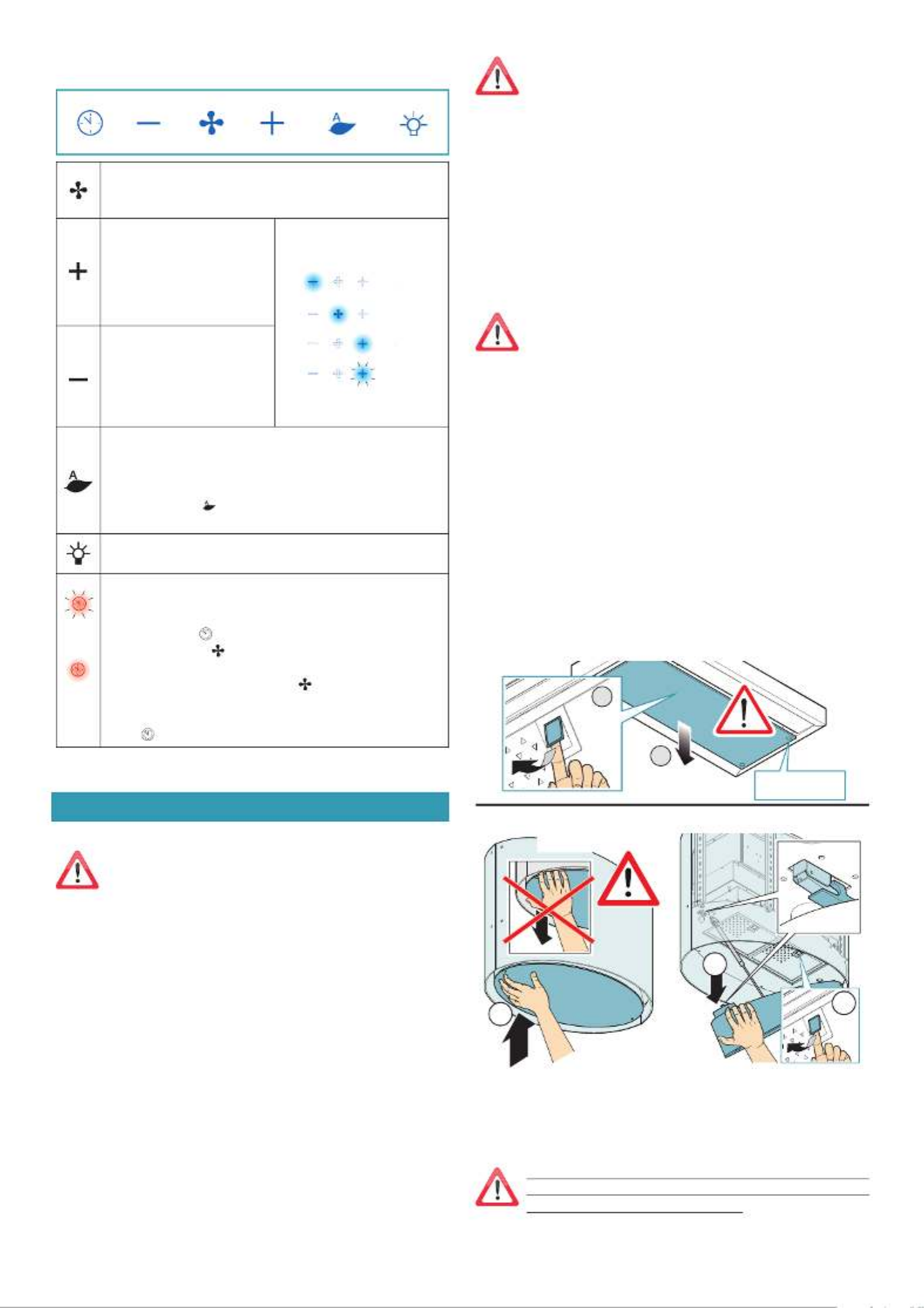

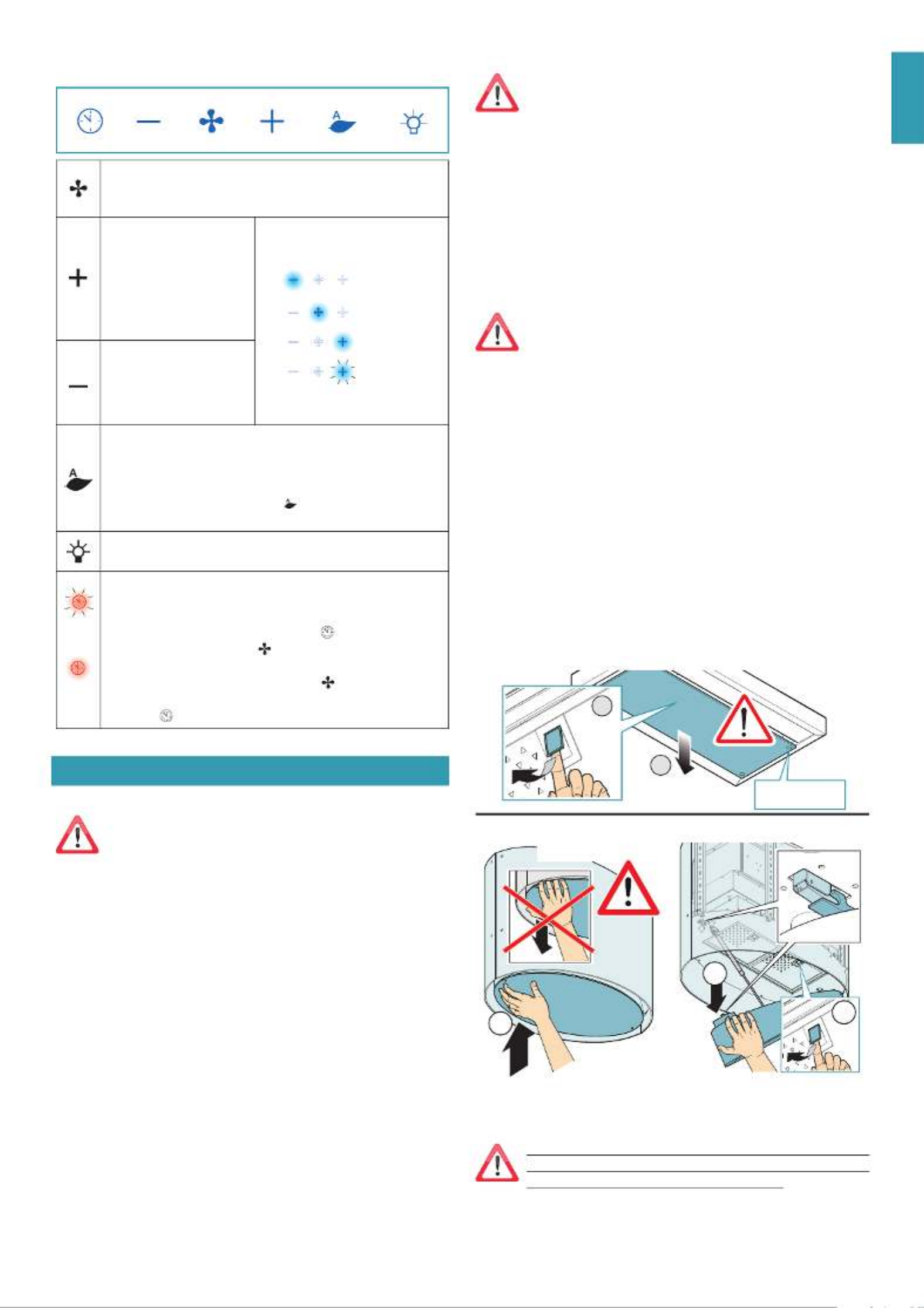

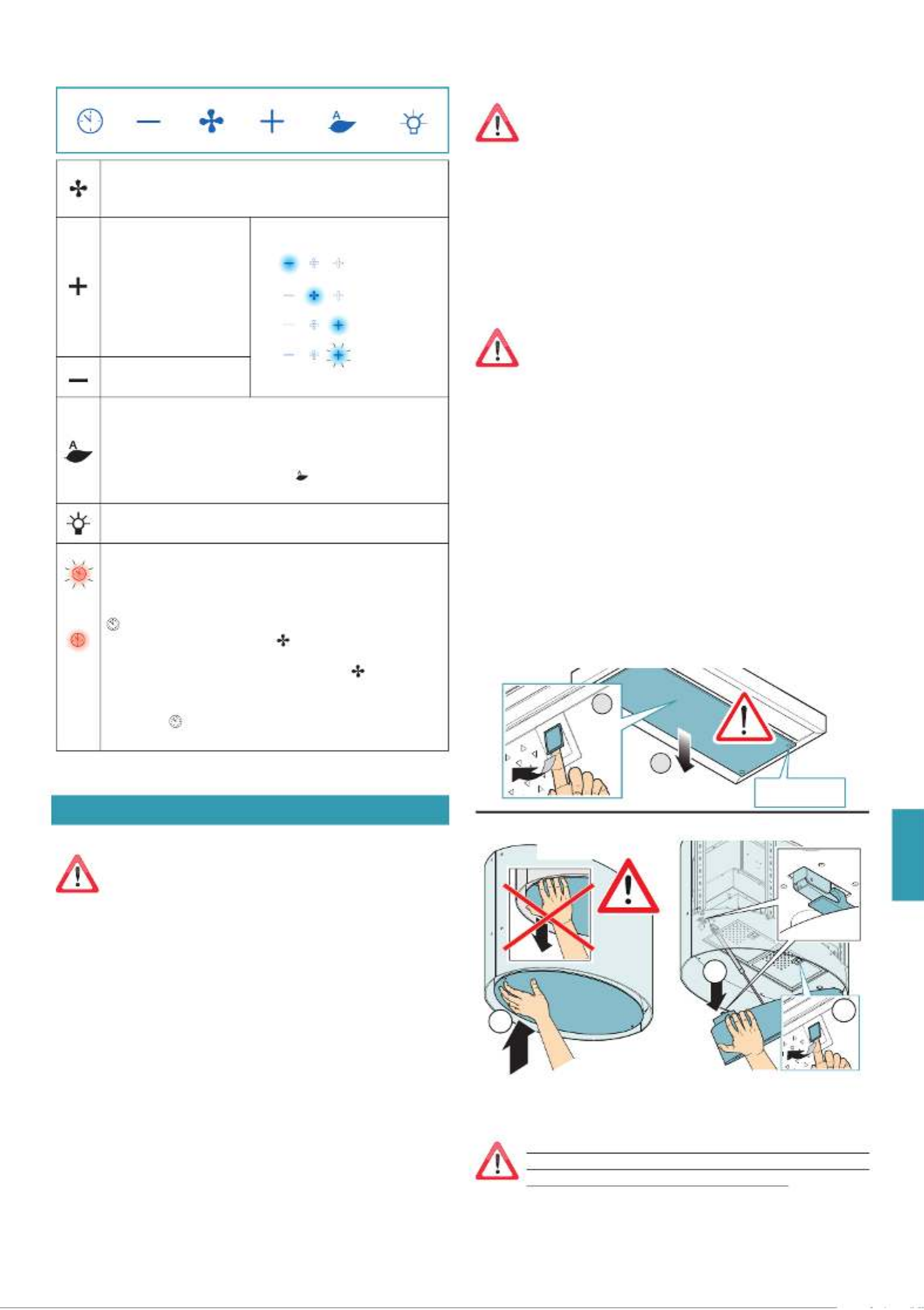

PULSANTIERA TOUCH

Motore ON/OFF

All’avvio, la velocità è quella memorizzata al precedente spe-

gnimento.

Incremento velocità

da 1 a 4

Velocità 4 è attiva solo

per alcuni minuti, poi si

attiva velocità 3

NOTA: SPRING e LYBRA

solo 3 velocità

Le velocità sono segnalate dai

led presenti nei tasti:

Velocità 1

Velocità 2

Velocità 3

Velocità 4

(led "+" lampeggiante)

Riduzione velocità

da 4 a 1

Ciclo automatico: la cappa si attiverà solo in presenza di

agenti inquinanti.

La funzione si disattiva se:

- per 3 ore non si rilevano agenti inquinanti;

- si preme un altra volta il tasto ( );

- si premono i tasti + e -

Accensione / spegnimento luce

TIMER (Led rosso lampeggiante)

Autospegnimento dopo 15min.

La funzione si disattiva (Led rosso spento) se:

- Si preme un'altra volta il tasto TIMER ( ).

- Si preme il tasto ON/OFF ( ).

ALLARME FILTRI (Led rosso sso con ( ) o)

Manutenzione ltri antigrasso dopo circa 30 ore di utilizzo.

Premere ( ) per 3 secondi per azzerare il contatore.

MANUTENZIONE

Prima di procedere a qualsiasi operazione di pulizia o di

manutenzione, disinserire l’apparecchio togliendo la spi-

na o agendo sull’interruttore generale.

Non si devono utilizzare detergenti contenenti sostanze abrasive,

acide o corrosive e panni con superci ruvide.

Una costante manutenzione garantisce un buon funzionamento e ren-

dimento nel tempo.

Particolari attenzioni vanno rivolte ai ltri metallici antigrasso, ai ltri

al carbone e agli ionizzatori: la pulizia frequente di questi elementi e

dei loro supporti garantisce che non si accumulino grassi inammabili.

PULIZIA SUPERFICI ESTERNE

Si raccomanda di pulire le superci esterne della cappa almeno ogni

15 giorni per evitare che le sostanze oleose o grasse possano intaccar-

le. Per la pulizia della cappa, realizzata in acciaio inox spazzolato, il Co-

struttore consiglia l'utilizzo delle salviette "Magic Steel" che si possono

anche ordinare on-line sul sito www.e-falmec.com.

In alternativa , la pulizia va eseguita e per tutti gli altri tipi di superci

usando un panno umido leggermente imbevuto di detersivo neutro

liquido o con alcool denaturato.

Terminare la pulizia con un accurato risciacquo e asciugatura con panni

morbidi.

Non utilizzare troppa acqua in prossimità della pulsantie-

ra e dei dispositivi di illuminazione per evitare che l'umi-

dità raggiunga parti elettroniche.

La pulizia dei pannelli in vetro va eseguita solo con detergenti specici

non corrosivi o abrasivi utilizzando un panno morbido.

Il Costruttore declina ogni responsabilità qualora non vengano rispet-

tate tali istruzioni.

PULIZIA SUPERFICI INTERNE

E’ vietata la pulizia di parti elettriche o parti relative al

motore all’interno della cappa, con liquidi o solventi.

Per le parti metalliche interne vedi paragrafo precedente.

FILTRI METALLICI ANTIGRASSO

Si consiglia di lavare frequentemente i ltri metallici ( almeno ogni

mese) lasciandoli in ammollo per circa 1 ora in acqua bollente con de-

tersivo per piatti, evitando di piegarli.

Non usare detergenti corrosivi, acidi o alcalini.

Risciacquarli con cura ed attendere che siano ben asciutti prima di ri-

montarli.

Il lavaggio in lavastoviglie è permesso, ma potrebbe creare imbruni-

menti al materiale dei ltri: per ridurre questo inconveniente utilizzare

lavaggi a basse temperature (55°C max.).

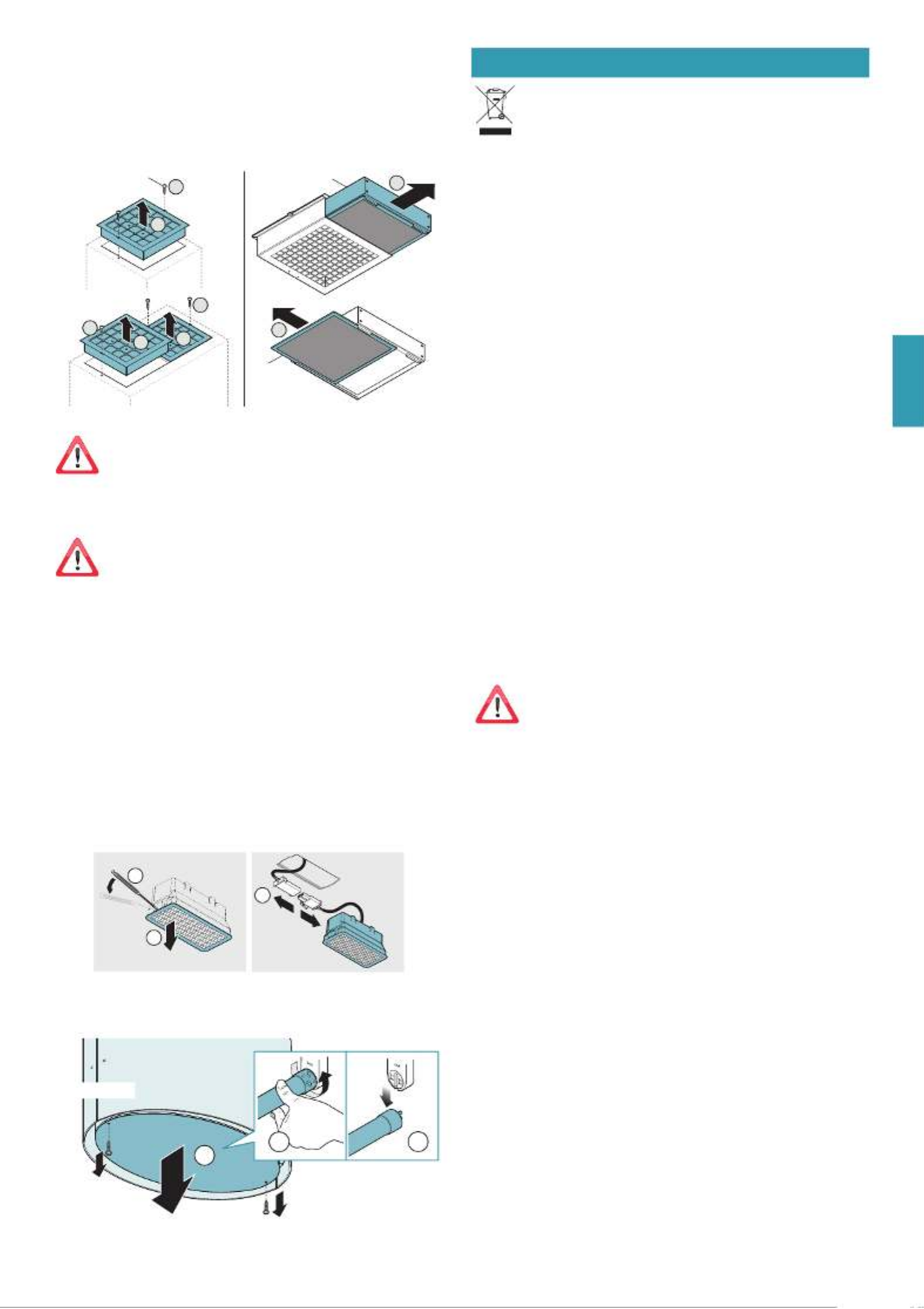

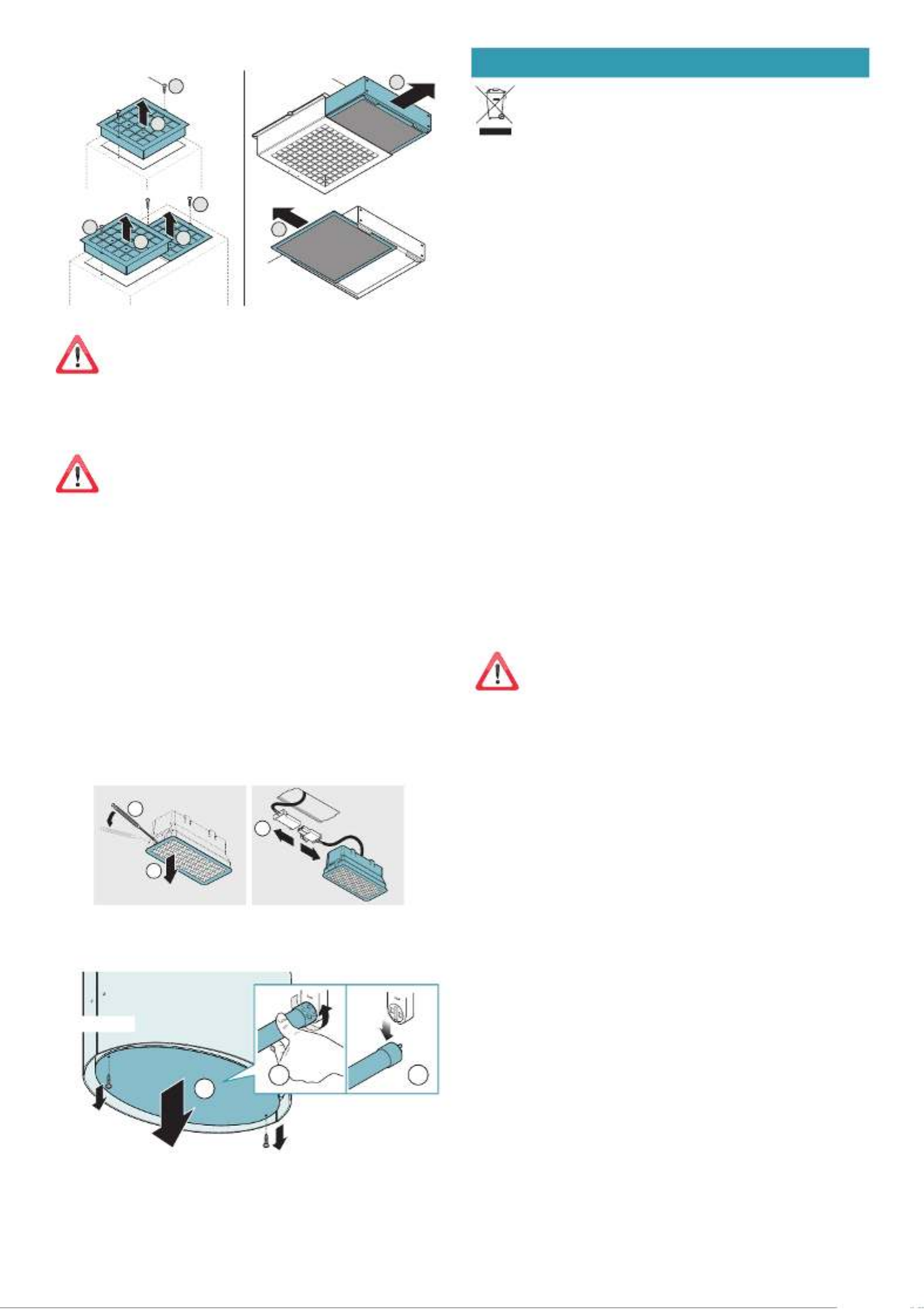

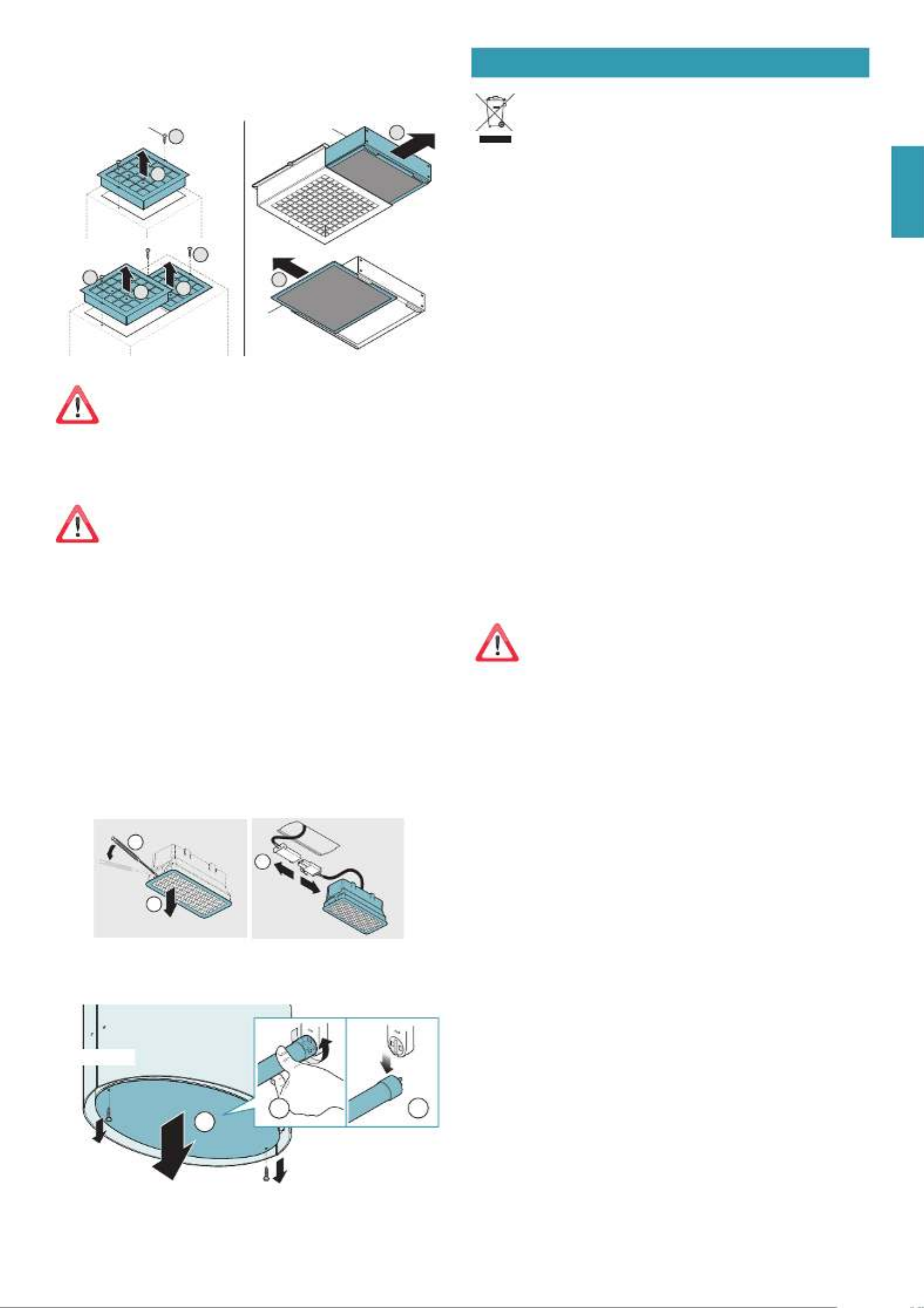

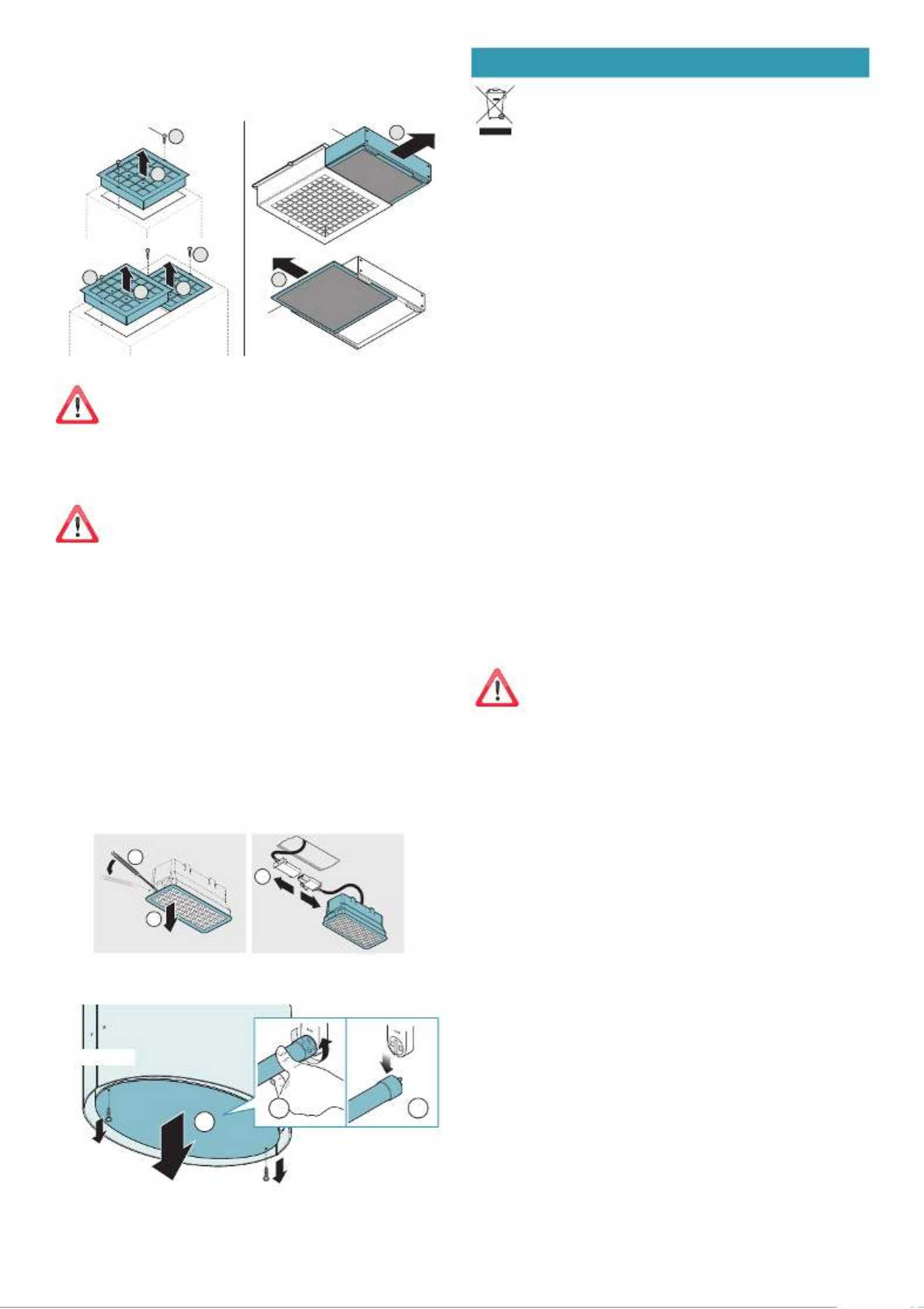

Per l’estrazione e l'inserimento dei ltri metallici antigrasso vedi imma-

gine.

Pull !

magnet

Push...pull !

SPRING

FILTRI AL CARBONE-ZEOLITE

Prima di eseguire la manutenzione sul ltri carbone-zeoli-

te (FCZ), togliere il ltro anti polvere inferiore (F) e aspirare

la polvere depositata, con un aspirapolvere.

In condizione di normale utilizzo si consiglia di rigenerare il ltro car-

bone-zeolite ogni 18 mesi e di sostituirlo dopo 3 anni. Per rigenerarlo è

ENGLISH

SAFETY INSTRUCTIONS

AND WARNINGS

Installation operations are to be carried

out by skilled and qualied installers in ac-

cordance with the instructions in this book-

let and in compliance with the regulations

in force.

DO NOT use the hood if the power supply cable

or other components are damaged: disconnect

the hood from the electrical power supply and con-

tact the Dealer or an authorised Servicing Dealer for

repairs.

Do not modify the electrical, mechanical or func-

tional structure of the equipment.

Do not personally try to carry out repairs or re-

placements. Interventions carried out by incom-

petent and unauthorised persons can cause seri-

ous damage to the unit or physical and personal

harm, not covered by the Manufacturer's war-

ranty.

WARNINGS FOR THE INSTALLER

TECHNICAL SAFETY

Before installing the hood, check the in-

tegrity and function of each part. Should

anomalies be noted, do not proceed with

installation and contact the Dealer.

Do NOT install the hood if an aesthetic (or cos-

metic) defect has been detected. Put it back into

its original package and contact the dealer.

No claim can be made for aesthetic (or cosmetic)

defects once it has been installed.

During installation, always use personal protective

equipment (e.g.: Safety shoes) and adopt prudent

and proper conduct.

The installation kit (screws and plugs) supplied with

the hood is only to be used on masonry walls: in case

of installation on walls of a dierent material, assess

other installation options keeping in mind the type

of wall surface and the weight of the hood (indicated

on page 2).

Keep in mind that installations with dierent types of

fastening systems from those supplied, or which are

not compliant, can cause electrical and mechanical

seal danger.

Do not install the hood outdoors and do not expose

it to atmospheric elements (rain, wind, etc.).

ELECTRICAL SAFETY

The electrical system to which the hood is

to be connected must be in accordance

with local standards and supplied with

earthed connection in compliance with safety

regulations in the country of use. It must also

comply with European standards regarding radio

antistatic properties.

Before installing the hood, check that the electrical

mains power supply corresponds with what is report-

ed on the identication plate located inside the hood.

The socket used to connect the installed equipment

to the electrical power supply must be within reach:

otherwise, install a mains switch to disconnect the

hood when required.

Any changes to the electrical system must be carried

out by a qualied electrician.

The maximum length of the ue fastening screws

(supplied by the manufacturer) must be 13 mm. Use

of non-compliant screws with these instructions can

lead to danger of an electrical nature.

Do not try to solve the problem yourself in the event

of equipment malfunction, but contact the Dealer or

an authorised Servicing Department for repairs.

When installing the hood, disconnect the

equipment by removing the plug or switch-

ing o the main switch.

FUMES DISCHARGE SAFETY

Do no connect the equipment to discharge

pipes of fumes produced from combustion

(for example boilers, replaces, etc.).

Before installing the hood, ensure that all standards in

force regarding discharge of air out of the room have

been complied with.

USER WARNINGS

These warnings have been drawn up for

your personal safety and those of others.

You are therefore kindly asked to read the

booklet carefully in its entirety before using the

or cleaning the equipment.

The Manufacturer declines all responsibility for

any damage caused directly, or indirectly, to per-

sons, things and pets as a consequence of failing

to comply with the safety warnings indicated in

this booklet.

It is imperative that this instructions booklet is

kept together with the equipment for any future

consultation.

If the equipment is sold or transferred to another per-

son, make sure that the booklet is also supplied so

that the new user can be made aware of the hood's

operation and relative warnings.

After the stainless steel hood has been installed, it

will need to be cleaned to remove any residues re-

maining from the protection adhesive as well as any

grease and oil stains which, if not removed, can cause

irreversible damage to the hood surface. To properly

clean the unit, the manufacturer recommends using

the supplied moist wipes, which are also available

sold separately.

Insist on original spare parts.

INTENDED USE

The equipment is solely intended to be used to

extract fumes generated from cooking food in

non-professional domestic kitchens: any other

use is improper. Improper use can cause damage

to persons, things, pets and exempts the Manu-

facturer from any liability.

The equipment can be used by children over the age

of 8 and by persons with reduced physical, sensory

and mental abilities, or with no experience or knowl-

edge, as long as they do so under supervision or after

having received relative instructions regarding safe

use of the equipment and understanding of the dan-

gers connected to it.

Children are not to play with the equipment. Clean-

ing and maintenance by the user must not be carried

out by children without supervision.

USE AND CLEANING WARNINGS

Before cleaning or carrying out mainte-

nance operations, disconnect the equip-

ment by removing the plug or switching

o the main switch.

Do not use the hood with wet hands or bare feet.

Always check that all electrical parts (lights, extractor

fan) are o when the equipment is not being used.

The maximum overall weight of any objects placed

or hung (if applicable) on the hood must not exceed

1.5 Kg.

Always supervise the cooking process during the use

of deep-fryers: Overheated oil can catch re.

Do not leave open, unattended ames under the

hood.

Do not prepare food over an open ame under the

hood.

Never use the hood without the metal anti-grease

lters: in this case, grease and dirt will deposit in the

equipment and compromise its operation.

Accessible parts of the hood can be hot when used at

the same time as the cooking appliances.

Do not carry out any cleaning operations when parts

of the hood are still hot.

There can be a risk of re if cleaning is not carried out

according to the instructions and products indicated

in this booklet.

Disconnect the main switch when the equipment is

not used for long periods of time.

If other appliances that use gas or other fu-

els are being used at the same time (boiler,

stove, replaces, etc.), make sure the room

where the fumes are discharged is well-

ventilated, in compliance with the local

regulations.

TOUCH PUSHBUTTON PANEL

Motor ON/OFF

Upon start-up, the speed is that stored at the previous opera-

tion.

Increase speed from 1 to 4

Speed 4 is only active for a

few minutes, then speed 3

activates.

NOTE: only 3 speeds for

SPRING and LYBRA

The speeds are indicated by

the LEDs on the keys:

Speed 1

Speed 2

Speed 3

Speed 4

("+" LED ashing)

Riduzione velocità da 4 a 1

Automatic cycle: the hood only activates when pollutant

agents are found.

The function deactivates if:

- no pollutant agents are found for 3 hours;

- The TIMER key ( ) is pressed again.;

- keys + and - are pressed

Light on/o

TIMER (red LED ashing)

Auto switch-o after 15 min.

The function deactivates (red LED o ) if:

- The TIMER key ( ) is pressed again.

- The ON/OFF key ( ) is pressed.

FILTER ALARM (Red LED on with ( ) o)

Anti-grease lter maintenance after approximately 30 hours

of operation.

Press ( ) for 3 seconds to reset.

MAINTENANCE

Before cleaning or carrying out maintenance operations,

disconnect the equipment by removing the plug or

switching o the main switch.

Do not use detergents containing abrasive, acidic or corrosive

substances or abrasive cloths.

Regular maintenance guarantees proper operation and performance

over time.

Special attention is to be paid to the metal anti-grease lters : fre-

quent cleaning of the lters and their supports ensures that no am-

mable grease is accumulated.

CLEANING OF EXTERNAL SURFACES

You are advised to clean the external surfaces of the hood at least once

every 15 days to prevent oily substances and grease from sticking to

them.

Alternatively and for all the other types of surfaces, it can be cleaned

using a damp cloth, slightly moistened with mild, liquid detergent or

denatured alcohol.

Finish o cleaning by rinsing well and drying with soft cloths.

METAL ANTI-GREASE FILTERS

It is advised to wash the metal lters (frequently at least once a

month) leaving them to soak in boiling water and washing up liquid

for 1 hour, taking care not to bend them.

Do not use corrosive, acid or alkaline detergents.

Rinse them well and wait for them to be completely dry before reas-

sembling them.

They are dishwasher safe.

To extract and insert the metal anti-grease lters see the picture.

Pull !

magnet

Push...pull !

SPRING

ZEOLITE-CARBON FILTERS

Before performing maintenance on zeolite-carbon lters

(FCZ), remove the lower dust lter (F) and vacuum any de-

posited dust with a vacuum cleaner.

In normal use conditions, we recommend regenerating the zeolite-car-

bon lter every 18 months and replacing it after 3 years. Simply place it

Do not use too much water next to the push button con-

trol panel and lighting devices in order to prevent humid-

ity from reaching electronic parts.

The glass panels can only be cleaned with specic, non-corrosive or

non-abrasive detergents using a soft cloth.

The Manufacturer declines all responsibility for failure to comply with

these instructions.

CLEANING OF INTERNAL SURFACES

It is forbidden to clean electrical parts, or parts related to

the motor inside the hood, with liquids or solvents.

For the internal metal parts, see the previous paragraph.

ENGLISH

in a domestic oven at a temperature of 200°C for approximately 2 hours

to regenerate it.

Wait until the lter cools before reassembling it.

V1 FCZ

The zeolite-carbon lter and lower dust lter cannot be

washed.

IONISING TUBES (qualied personnel only)

Cut-o electricity before cleaning.

In normal use conditions, we recommend cleaning every 18

months and their replacement after 5 years.

Remove the tubes from their housing and separate the metallic lining,

as described in the instructions.

Gently clean the tube with a cloth using ethyl alcohol. Clean the metal-

lic lining with soap and water and thoroughly rinse it.

Make sure it is WELL DRIED (placing in a 50°C oven for 10 minutes

is recommended) before put it back on the tube.

LIGHTING

The range hood is equipped with high eciency, low consumption LED

spotlights with extremely long duration under normal use conditions.

Should the LED spotlight need to be replaced, proceed as shown in

the gure.

12V

Fluorescent tubes mod. (T5 13W) SPRING only.

SPRING

2 3

DISPOSAL AFTER END OF USEFUL LIFE

The crossed-out wheeled bin symbol on the appliance means

that the product is WEEE, i.e. “Waste electrical and electronic

equipment'', accordingly it must not be disposed of with un-

sorted waste (i.e. with ''mixed household waste''), but it must

be disposed of separately so that it can undergo specic operations for

its re-use, or a specic treatment, to remove and safely dispose of any

substances that may be harmful to the environment and remove the

raw materials that can be recycled. Proper disposal of these products

contributes to saving valuable resources and avoid potential negative

eects on personal health and the environment, which may be caused

by inappropriate disposal of waste.

You are kindly asked to contact your local authorities for further infor-

mation regarding the designated waste collection points nearest to

you. Penalties for improper disposal of such waste can be applied in

compliance with national regulations.

INFORMATION ON DISPOSAL IN EUROPEAN UNION COUNTRIES

The EU WEEE Directive was implemented dierently in each country,

accordingly, if you wish to dispose of this appliance we suggest con-

tacting your local authorities or dealer to nd out what the correct

method of disposal is.

INFORMATION ON DISPOSAL IN NONEUROPEAN UNION COUN

TRIES

The crossed-out wheeled bin symbol is only valid in the European Un-

ion: if you wish to dispose of this appliance in other countries, we sug-

gest contacting your local authorities or dealer to nd out what the

correct method of disposal is.

WARNING!

The Manufacturer reserves the right to make changes to the equip-

ment at any time and without prior notice. Printing, translation and

reproduction, even partial, of this manual are bound by the Manufac-

turer's authorisation.

Technical information, graphic representations and specications in

this manual are for information purposes and cannot be divulged.

This manual is written in Italian. The Manufacturer is not responsible for

any transcription or translation errors.

ANWEISUNGEN FÜR DIE SICHERHEIT

UND WARNHINWEISE

Die Installation muss von kompetenten

und qualizierten Installateuren unter Be-

folgung der Angaben der vorliegenden

Gebrauchsanweisung sowie unter Einhaltung der

gültigen Sicherheitsvorschriften vorgenommen

werden.

Wenn das Versorgungskabel oder andere Kom-

ponenten beschädigt sind, darf die Abzugshaube

NICHT verwendet werden: Die Abzugshaube von

der Stromversorgung trennen und den Händler oder

den autorisierten Kundendienst für die Reparatur

kontaktieren.

Die elektrische, mechanische und funktionelle

Struktur des Geräts darf nicht verändert werden.

Niemals versuchen, Reparaturen oder Austausch-

tätigkeiten selbst durchzuführen. Werden diese

Arbeiten von Personen durchgeführt, die nicht

dazu befähigt und qualiziert sind, so kann dies

zu schweren Personen- und Sachschäden führen,

die von der Herstellergarantie nicht gedeckt sind.

HINWEISE FÜR DEN INSTALLATEUR

TECHNISCHE SICHERHEIT

Vor der Installation der Abzugshaube muss

sichergestellt werden, dass sämtliche Kom-

ponenten unbeschädigt und funktions-

tüchtig sind. Sollten Schäden festgestellt werden,

nicht mit der Installation fortfahren und umge-

hend den Händler kontaktieren.

Sollte ein ästhetischer Mangel festgestellt wer-

den, so darf die Abzugshaube NICHT installiert

werden. Die Abzugshaube wieder verpacken und

umgehend den Händler kontaktieren.

Sobald die Abzugshaube installiert ist, werden

keine Beanstandungen aufgrund ästhetischer

Mängel mehr akzeptiert.

Während der Installation ist immer eine geeignete

persönliche Schutzausrüstung zu tragen (z.B. Sicher-

heitsschuhwerk) und aufmerksam und korrekt vorzu-

gehen.

Das mit der Abzugshaube gelieferte Befestigungs-

set (Schrauben und Dübel) darf ausschließlich für

gemauerte Wände verwendet werden. Sollte es not-

wendig sein, die Abzugshaube an einer Wand aus

anderem Material zu installieren, müssen alternative

Befestigungssysteme in Betracht gezogen werden,

wobei die Festigkeit der Wand und das Gewicht der

Abzugshaube (siehe S. 2) zu berücksichtigen sind.

Dabei ist zu beachten, dass die Installation mit Befes-

tigungssystemen, die von den mitgelieferten abwei-

chen, elektrische Gefahren und Risiken in Bezug auf

die mechanische Abdichtung mit sich bringen kann.

Die Abzugshaube darf nicht in Außenbereichen in-

stalliert und keinen Witterungseinüssen (Regen,

Wind, etc.) ausgesetzt werden.

ELEKTRISCHE SICHERHEIT

Die elektrische Anlage für den Anschluss

der Abzugshaube muss den geltenden

Normen entsprechen und mit einem Er-

dungssystem ausgestattet sein, das den Sicher-

heitsvorschriften des Installationslandes ent-

spricht. Sie muss außerdem der EU-Gesetzgebung

bezüglich der Funkentstörung entsprechen.

Vor der Installation der Abzugshaube muss überprüft

werden, dass die Netzspannung derjenigen auf dem

Typenschild im Inneren der Abzugshaube entspricht.

Die für den elektrischen Anschluss verwendete Steck-

dose muss gut erreichbar sein, wenn das Gerät ins-

talliert ist. Andernfalls muss ein Hauptschalter vorge-

sehen werden, um die Abzugshaube bei Bedarf zu

trennen.

Sämtliche eventuellen Änderungen an der Elektroan-

lage müssen von einem qualizierten Elektriker vor-

genommen werden.

Die Mindestlänge der Befestigungsschraube des Ka-

mins (vom Hersteller mitgeliefert) beträgt 13 mm. Die

Verwendung von Schrauben, die der vorliegenden

Gebrauchsanweisung nicht entsprechen, kann elek-

trische Gefahren mit sich bringen.

Im Fall einer Störung des Geräts nicht versuchen, das

Problem eigenständig zu lösen, sondern den Händler

oder den autorisierten Kundendienst für die Repara-

tur kontaktieren.

Während der Installation der Abzugshaube

muss das Gerät durch Ziehen des Netzste-

ckers oder Betätigung des Hauptschalters

abgeschaltet werden.

SICHERHEIT RAUCHABZUG

Das Gerät nicht an Rohre für den Abzug

von Rauch anschließen, der durch Verbren-

nung entsteht (z.B. Heizkessel, Kamine,

etc.).

Vor der Installation der Abzugshaube muss sicher-

gestellt werden, dass alle gültigen gesetzlichen Vor-

schriften in Bezug auf die Luftableitung aus dem

Raum eingehalten werden.

DEUTSCH

HINWEISE FÜR DEN BENUTZER

Diese Hinweise wurden für Ihre Sicherheit

und die Sicherheit anderer Personen er-

stellt, und wir bitten Sie deshalb, die vorlie-

gende Gebrauchsanweisung vor der Installation,

der Verwendung oder der Reinigung des Geräts

vollständig zu lesen.

Der Hersteller lehnt jegliche Haftung für etwai-

ge direkte oder indirekte Schäden von Personen,

Gegenständen oder Haustieren ab, die durch

eine Nichtbeachtung der in der vorliegenden Ge-

brauchsanweisung angeführten Sicherheitshin-

weise verursacht werden.

Es ist sehr wichtig, dass diese Gebrauchsanwei-

sung zusammen mit dem Gerät aufbewahrt wird,

damit künftig darin nachgelesen werden kann.

Falls das Gerät verkauft oder an eine andere Person

übergeben wird, muss sichergestellt werden, dass

auch die Gebrauchsanweisung übergeben wird, da-

mit der neue Besitzer informiert werden kann, wie die

Abzugshaube funktioniert und welche diesbezügli-

chen Warnhinweise zu beachten sind.

Nach der Installation der Edelstahlhaube muss als Ers-

tes deren Reinigung erfolgen, um die Rückstände der

Schutzklebefolie und eventuelle Flecken von Öl oder

Fett zu entfernen, die die Oberäche der Abzugshau-

be unwiderruich beschädigen können, falls sie nicht

entfernt werden. Für diesen Vorgang empehlt der

Hersteller, die mitgelieferten Reinigungstücher zu be-

nutzen, die auch gekauft werden können.

Immer die Verwendung von originalen Ersatzteilen

fordern.

VERWENDUNGSBESTIMMUNG

Das Gerät ist ausschließlich für die Absaugung

von Rauch bestimmt, der während der Zuberei-

tung von Speisen in Haushaltsküchen, nicht in

gewerblichen Küchen, erzeugt wird. Jede andere

Verwendung gilt als unsachgemäß, kann Schä-

den an Personen, Gegenständen und Haustieren

verursachen und enthebt den Hersteller von jeg-

licher Verantwortung.

Dieses Gerät kann von Kindern ab 8 Jahren sowie von

Personen mit reduzierten physischen, sensorischen

oder mentalen Fähigkeiten oder Mangel an Erfah-

rung und/oder Wissen benutzt werden, wenn sie

beaufsichtigt oder bezüglich des sicheren Gebrauchs

des Gerätes unterwiesen wurden und die damit zu-

sammenhängenden Gefahren verstanden haben.

Kinder dürfen nicht mit dem Gerät spielen. Kinder

dürfen die vom Benutzer auszuführende Reinigung

und Wartung nicht unbeaufsichtigt durchführen.

HINWEISE FÜR VERWENDUNG UND REINIGUNG

Vor jedem Reinigungs- oder Wartungsein-

gri das Gerät durch Ziehen des Netzste-

ckers oder Betätigung des Hauptschalters

vom Stromnetz trennen.

Die Abzugshaube nicht mit nassen Händen oder

nackten Füßen verwenden.

Immer kontrollieren, dass alle elektrischen Teile (Be-

leuchtung, Absauganlage) ausgeschaltet sind, wenn

das Gerät nicht verwendet wird.

Das maximale Gesamtgewicht eventuell auf der Ab-

zugshaube abgestellter oder an ihr aufgehängter Ge-

genstände (falls vorgesehen) darf 1,5 kg nicht über-

schreiten.

Fritteusen müssen während des Betriebs überwacht

werden: Das erhitzte Öl könnte Feuer fangen.

Unter der Haube keine oenen Flammen verwenden.

Unterhalb der Abzugshaube keine Garvorgänge mit

"oenen" Flammen ausführen.

Die Abzugshaube nie ohne Metallfettlter verwen-

den. In diesem Fall würden sich Fett und Schmutz auf

dem Gerät absetzen und seine Funktionstüchtigkeit

beeinträchtigen.

Die erreichbaren Teile der Abzugshaube können heiß

sein, wenn sie zusammen mit Kochgeräten verwen-

det werden.

Mit der Reinigung so lange warten, bis alle Teile der

Abzugshaube abgekühlt sind.

Sollte die Reinigung nicht gemäß den Vorschriften

und mit den Produkten ausgeführt werden, die im

vorliegenden Handbuch angegeben sind, so besteht

Brandgefahr.

Wenn das Gerät über einen längeren Zeitraum nicht

verwendet wird, muss der Hauptschalter abgeschal-

tet werden.

Bei gleichzeitiger Verwendung anderer mit

Gas oder anderen Brennstoen gespeister

Verbraucher (Heizkessel, Öfen, Kamine,

etc.) für eine angemessene, vorschriftsmä-

ßige Lüftung des Raumes sorgen, in dem

die Dunstabsaugung erfolgt.

INSTALLATION

Dieser Abschnitt ist ausschließlich qualiziertem Personal vorbehalten

Vor der Installation der Abzugshaube muss das Kapitel

"ANWEISUNGEN FÜR DIE SICHERHEIT UND WARNHINWEI-

SE" aufmerksam gelesen werden.

TECHNISCHE MERKMALE

Die technischen Daten des Geräts sind auf den Schildern im Inneren

der Abzugshaube angegeben.

POSITIONIERUNG

Der Mindestabstand zwischen dem höchsten Teil des Kochgeräts

und dem untersten Teil der Abzugshaube ist in der Montageanlei-

tung angegeben.

Wenn die Abzugshaube über einer Gaskochäche positioniert ist,

muss dieser Abstand gewöhnlich mindestens 65 cm (25,6") betragen.

Dennoch kann gemäß der Auslegung der Norm EN60335-2-31 vom

11.07.2002 vonseiten der TC61 (subclause 7.12.1 meeting 15 agenda

item 10.11) der Mindestabstand zwischen der Kochebene und dem

unteren Teil der Abzugshaube auf den in der Montageanleitung ange-

gebenen Wert vermindert werden.

Wenn die Anleitung der Gaskochebene einen größeren Abstand vor-

schreibt, muss dies eingehalten werden.

Die Abzugshaube darf nicht in Außenbereichen installiert und keinen

Witterungseinüssen (Regen, Wind, etc.) ausgesetzt werden.

ELEKTRISCHER ANSCHLUSS

(Dieser Abschnitt ist ausschließlich qualiziertem Personal vorbe-

halten)

Vor sämtlichen Eingrien an der Abzugshaube muss das

Gerät vom Stromnetz getrennt werden.

Sicherstellen, dass die Elektrokabel in der Abzugshaube

nicht abgeschnitten oder getrennt werden:

Andernfalls muss das nächstgelegene Kundendienstzentrum

kontaktiert werden.

Für die elektrischen Anschlüsse qualiziertes Personal beauftra-

gen.

Der Anschluss muss in Übereinstimmung mit der geltenden Ge-

setzgebung ausgeführt werden.

Bevor das Gerät ans Stromnetz angeschlossen wird, muss geprüft wer-

den, dass:

• die Netzspannung jener der Daten auf dem Typenschild in der Ab-

zugshaube entspricht;

• die elektrische Anlage den gesetzlichen Vorschriften entspricht und

für die Belastung des Geräts geeignet ist (siehe Kenndaten in der

Abzugshaube);

• der Stecker und das Kabel nicht mit heißen Komponenten mit Tem-

peraturen über 70 °C in Berührung kommen;

• die Versorgungsanlage mit einer wirksamen und gemäß den gelten-

den Normen ausgeführten Erdung verbunden ist;

• die für den Anschluss verwendete Steckdose gut erreichbar ist, wenn

die Abzugshaube installiert ist.

Bei:

• mit einem Kabel ohne Stecker ausgestatteten Geräten: muss der zu

verwendende Stecker ein genormter Stecker sein. Die Kabel müs-

sen wie folgt angeschlossen werden: Das gelb-grüne Kabel für die

Erdung, das blaue Kabel für den Nullleiter und das braune für die

Phase. Der Stecker muss an einer geeigneten Sicherheitssteckdose

angeschlossen werden.

• einem fest montierten Gerät, das über kein Versorgungskabel oder

eine andere Vorrichtung zur Trennung vom Stromnetz mit einer der-

artigen Önungsdistanz der Kontakte verfügt, dass die vollständige

Trennung zu den Bedingungen der Überspannungskategorie III er-

folgt.

Diese Trennvorrichtungen müssen gemäß den Installationsnormen

am Versorgungsnetz installiert werden.

Der grün/gelbe Erdungsdraht darf nicht vom Schalter unterbrochen

werden.

Der Hersteller lehnt jede Haftung ab, falls die Sicherheitsnormen nicht

eingehalten werden.

RAUCHABZUG

ABZUGSHAUBE IN VERSION INNENUMLUFT FILTRIEREND

In dieser Version strömt die Luft durch die Kohle-

Zeolit-Filter und das Ionisierungssystem E.ION und

wird dann gereinigt wieder in den Raum

eingeleitet. Stellen Sie sicher, dass die Kohle-Zeolit-

Filter in der Haube montiert worden sind; setzen Sie

sie anderenfalls wie in den Anweisungen zur Mon-

tage angegeben ein.

MONTAGEANLEITUNG

Dieser Abschnitt ist ausschließlich qualiziertem Personal vorbehalten

Die Abzugshaube kann in verschiedenen Konguratio-

nen installiert werden:

Die allgemeinen Montagephasen gelten für alle Installa-

tionen; befolgen Sie dagegen die entsprechenden Pha-

sen der gewünschten Installation, wo dies extra angegeben wird.

BETRIEB

WANN MUSS DIE ABZUGSHAUBE EINGESCHALTET WERDEN?

Die Abzugshaube mindestens eine Minute vor Beginn des Kochvor-

gangs einschalten. Dadurch wird ein Luftstrom erzeugt, der den Rauch

und die Dämpfe zur Absaugäche hin befördert.

Nach Abschluss des Kochvorgangs die Abzugshaube noch so lange

laufen lassen, bis alle Dämpfe und Gerüche abgesaugt sind. Es besteht

eventuell auch die Möglichkeit, mit Hilfe der Timer-Funktion die auto-

matische Abschaltung der Abzugshaube nach 15 Minuten Betrieb ein-

zustellen.

QUALITÄT DER LUFT

Die Qualität der Luft wird durch die Farbe des Blat-

ts angezeigt.

Grün = optimale Qualität.

Gelb = Vorhandensein von Verunreinigungen.

Je mehr Verunreinigung vorhanden sind, desto in-

tensiver ist die gelbe Farbe.

WELCHE GESCHWINDIGKEITSSTUFE SOLL GEWÄHLT WERDEN?

Geschwindigkeit 1: Hält die Luft bei geringem Stromverbrauch rein.

Geschwindigkeit 2: Wird für normale Bedingungen verwendet.

Geschwindigkeit 3: Wird bei Vorhandensein von starken Gerüchen

oder Dämpfen verwendet.

Geschwindigkeit 4: Wird für eine schnelle Beseitigung von Gerü-

chen oder Dämpfen verwendet.

(*)Anmerkung: 4. Geschwindigkeit nicht vorhanden bei den Mo-

dellen SPRING und LYBRA

WANN MÜSSEN DIE FILTER GEREINIGT ODER AUSGETAUSCHT

WERDEN?

Die Metalllter müssen jeweils nach 30 Betriebsstunden gereinigt wer-

den.

Die Kohle-Zeolit-Filter müssen alle 18Monate reaktiviert und alle drei

Jahre ersetzt werden.

Für weitere Details siehe Kapitel “WARTUNG”.

DEUTSCH

TOUCH-DRUCKKNOPFTAFEL

Motor ON/OFF

Der Start erfolgt mit der vor dem Ausschalten gespeicherten

Geschwindigkeit.

Erhöhung der

Geschwindigkeit

von 1 bis 4

Die Geschwindigkeit 4 ist

nur für einige Minuten

aktiviert, dann wird die

Geschwindigkeit 3 akti-

viert.

ANMERKUNG: SPRING

und LYBRA nur drei Ge-

schwindigkeiten.

Die Geschwindigkeiten werden

von den an den Tasten vorhan-

denen LEDs signalisiert:

Geschwindigkeit 1

Geschwindigkeit 2

Geschwindigkeit 3

Geschwindigkeit 4

(LED "+" blinkend)

Drosselung der

Geschwindigkeit

von 4 bis 1

Automatischer Zyklus: Die Haube schaltet sich nur ein,

wenn Verunreinigungen vorhanden sind.

Die Funktion schaltet sich ab, wenn:

- für drei Stunden keine Verunreinigungen erfasst werden;

- man erneut die Taste ( ) drückt.;

- die Tasten + und - gedrückt werden

Einschalten / Ausschalten des Lichts

TIMER (rote blinkende LED)

Selbstausschaltung nach 15 Minuten

Die Funktion wird deaktiviert (rote LED ausgeschaltet), wenn:

- man erneut die Taste TIMER ( ) drückt.

- wenn man die Taste ON/OFF ( ) drückt.

ALARM FILTER (rote LED dauerhaft mit ( ) o)

Wartung der Fettlter nach ungefähr 30 Betriebsstunden.

3 Sekunden lang drücken ( ), um den Zähler auf Null zu

stellen.

WARTUNG

Vor jedem Reinigungs- oder Wartungseingri das Gerät

durch Ziehen des Netzsteckers oder Betätigung des

Hauptschalters vom Stromnetz trennen.

Es dürfen keine Tücher mit rauer Oberäche oder Reinigungsmit-

tel verwendet werden, die scheuernde, säurehältige oder korrosi-

ve Substanzen enthalten.

Eine kontinuierliche Wartung gewährleistet langfristig einen guten Be-

trieb und eine gute Leistung.

Besondere Aufmerksamkeit muss den Metallfettltern und den Ak-

tivkohleltern geschenkt werden: eine häuge Reinigung der Filter

und ihrer Halterungen gewährleistet, dass sich an der Abzugshaube

kein Fett ablagert, das leicht entzündlich und somit gefährlich ist.

REINIGUNG DER AUSSENFLÄCHEN

Es wird empfohlen, die Außenächen der Abzugshaube mindestens

alle 2 Wochen zu reinigen, um zu vermeiden, dass ölige und fettige

Substanzen die Stahloberächen angreifen. Für die Reinigung der Ab-

zugshaube aus gebürstetem Edelstahl empehlt der Hersteller die Ver-

wendung der Reinigungstücher "Magic Steel".

Alternativ dazu muss und für alle anderen Arten von Oberächen

die Reinigung mit einem feuchten Lappen mit neutralem Reinigungs-

mittel oder mit denaturiertem Alkohol ausgeführt werden.

Am Ende der Reinigung die Abzugshaube mit weichen Tüchern sorg-

fältig abwischen und abtrocknen.

Im Bereich der Bedientafel und der Beleuchtungsvorrich-

tungen nur wenig Wasser verwenden, um zu vermeiden,

dass die elektronischen Bauteile feucht werden.

Die Reinigung der Glasplatten darf nur mit spezischen nicht korro-

siven oder scheuernden Reinigungsmitteln mit einem weichen Tuch

ausgeführt werden.

Der Hersteller lehnt jede Haftung ab, falls diese Anweisungen nicht be-

folgt werden.

REINIGUNG DER INNENFLÄCHEN

Die Reinigung von elektrischen oder zum Motor gehö-

renden Teilen in der Abzugshaube mit Flüssigkeiten oder

Lösungsmitteln ist verboten.

Für die Metallteile siehe den vorigen Abschnitt.

METALLFETTFILTER

Deshalb wird empfohlen, die Metalllter zu reinigen (häug mindes-

tens ein Mal pro Monat

), indem sie ungefähr 1 Stunde lang in ko

chend heißem Wasser mit Geschirrspülmittel eingeweicht werden. Da-

rauf achten, sie nicht zu biegen.

Keine korrosiven, säurehältigen oder alkalischen Reinigungsmittel ver-

wenden.

Die Metalllter sorgfältig abspülen und vor der Montage abwarten, bis

sie vollständig trocken sind.

Das Waschen im Geschirrspüler ist erlaubt.

Für die Montage und Demontage der Metallfettlter siehe Abbildung.

Pull !

magnet

Push...pull !

SPRING

KOHLE-ZEOLIT-FILTER

Vor der Durchführung der Wartung an den Kohle-Zeo-

lit-Filtern (FCZ), den unteren Staublter (F) entfernen und

den Staub mit einem Staubsauger entfernen.

Unter normalen Benutzungsbedingungen empfehlen wir, den Koh-

FRANÇAIS

CONSIGNES DE SÉCURITÉ

ET MISES EN GARDE

Le travail d'installation doit être eectué

par des installateurs compétents et quali-

és, conformément aux indications du pré-

sent manuel et en respectant les normes

en vigueur.

Si le câble d'alimentation ou d’autres composants

sont endommagés, la hotte NE doit PAS être utili-

sée: débrancher la hotte de l'alimentation électrique

et contacter le revendeur ou un Centre d’Assistance

technique agréé pour la réparation.

Ne pas modier la structure électrique, méca-

nique et fonctionnelle de l'appareil.

Ne pas tenter d'eectuer soi-même des répara-

tions ou des remplacements : les interventions

eectuées par des personnes non compétentes

et non qualiées peuvent provoquer des dom-

mages, éventuellement très graves, à des choses

et/ou à des personnes, non couverts par la garan-

tie du Fabricant.

MISES EN GARDE POUR L’INSTALLATEUR

SÉCURITÉ TECHNIQUE

Avant d'installer la hotte, contrôler l'inté-

grité et la fonctionnalité de chaque partie:

en cas de constatation d'anomalies, ne pas

procéder à l'installation et contacter le Re-

vendeur.

En cas de constatation d'un défaut esthétique, la

hotte NE doit PAS être installée; la remettre dans

son emballage d’origine et contacter le Reven-

deur.

Après son installation, aucune réclamation ne

sera acceptée pour des défauts esthétiques.

Pendant l'installation, toujours utiliser des équipe-

ments de protection individuelle (ex.: des chaussures

de sécurité) et adopter un comportement prudent et

correct.

Le kit de xation (vis et chevilles) fourni avec la hotte

est utilisable uniquement sur des murs en maçonne-

rie: s'il faut installer la hotte sur des murs de maté-

riau diérent, évaluer d’autres systèmes de xation en

tenant compte de la résistance du mur et du poids de

la hotte (indiqué à la page 2).

Tenir compte du fait que l'installation avec des sys-

tèmes de xation diérents de ceux fournis ou non

conformes peut comporter des risques de nature

électrique et de tenue mécanique.

Ne pas installer la hotte à l’extérieur et ne pas l’expo-

ser à des agents atmosphériques (pluie, vent, etc.).

SÉCURITÉ ÉLECTRIQUE

Le circuit électrique, auquel est reliée la

hotte, doit être aux normes et muni d’un

raccordement à la terre, conformément

aux normes de sécurité du pays d’utilisation ; il

doit en outre être conforme aux normes euro-

péennes sur l'antiparasite radio.

Avant d'installer la hotte, s'assurer que la tension du

secteur correspond à celle reportée sur la plaque qui

se trouve à l'intérieur de la hotte.

La prise utilisée pour le branchement électrique doit

être facilement accessible avec l'appareil installé: si

cela n'était pas possible, prévoir un interrupteur gé-

néral pour déconnecter la hotte en cas de besoin.

Toute modication de l'installation électrique devra

être uniquement eectuée par un électricien qualié.

La longueur maximum de la vis de xation de la

cheminée (fournie par le fabricant) est de 13 mm.

L'utilisation de vis non conformes avec les présentes

instructions peut comporter des risques de nature

électrique.

En cas de dysfonctionnements de l'appareil, ne pas

tenter de résoudre personnellement le problème,

mais contacter le revendeur ou un Centre d'Assis-

tance agréé pour la réparation.

Pendant l'installation de la hotte, débran-

cher l'appareil en retirant la prise ou en

agissant sur l'interrupteur général.

SÉCURITÉ ÉVACUATION DES FUMÉES

Ne pas raccorder l'appareil aux conduits

d'évacuation des fumées produites par la

combustion (par ex. chaudières, chemi-

nées, etc.)

Avant l'installation de la hotte, s'assurer que toutes

les normes en vigueur sur l’évacuation de l'air à l'exté-

rieur de la pièce sont respectées.

TABLEAU TACTILE DES COMMANDES

Moteur ON/OFF

Au démarrage, la vitesse est celle mémorisée à l'arrêt précé-

dent.

Augmentation

de la vitesse de 1 à 4

La vitesse 4 n'est activée que

pendant quelques minutes,

puis la vitesse 3 s'active.

REMARQUE: SPRING et LYBRA

ont seulement 3 vitesses.

Les vitesses sont signalées par

les lampes LED présentes sur

les touches:

Vitesse

(LED «+» clignotante)

Diminution

de la vitesse de 4 à 1

Cycle automatique: la hotte s'activera seulsement en prés-

ence d'agents polluants.

La fonction se désactive si :

- aucun agent polluant n'est détecté pendant 3 heures ;

- Vous appuyez une autre fois sur la touche ( );

- les touches + et - sont appuyées

Allumage / extinction lumière

TIMER (LED rouge clignotante)

Arrêt automatique après 15 min.

La fonction se désactive (LED rouge éteinte) si:

- Vous appuyez une autre fois sur la touche TIMER ( ).

- Si vous appuyez sur la touche ON/OFF ( ).

ALARME FILTRES (LED rouge xe avec ( ) o)

Entretien des ltres anti-graisse après environ 30 heures

d'utilisation.

Enfoncer ( ) pendant 3 secondes pour remettre le comp-

teur à zéro.

ENTRETIEN

Avant de procéder à toute opération de nettoyage ou

d'entretien, désactiver l'appareil en enlevant la che ou

en agissant sur l'interrupteur général.

Il ne faut pas utiliser de détergents contenant des substances

abrasives, acides ou corrosives, ni de chions ayant des surfaces

rêches.

Un entretien constant garantit un bon fonctionnement et un bon ren-

dement dans le temps.

Il faut accorder une attention particulière aux ltres métalliques anti-

graisse: le nettoyage fréquent des ltres et de leurs supports fait en

sorte que les graisses inammables ne s'accumulent pas.

NETTOYAGE DES SURFACES EXTERNES

Il est conseillé de nettoyer les surfaces externes de la hotte au moins

tous les 15 jours an d'éviter que les substances huileuses ou grasses

ne puissent les attaquer. Pour le nettoyage de la hotte, réalisée en acier

inox brossé, le Fabricant conseille l'utilisation des serviettes « Magic

Steel».

Sinon, pour tous les autres types de surface, le nettoyage doit être

eectué en utilisant un chion humide légèrement imprégné d'un

détergent liquide neutre ou avec de l'alcool dénaturé.

Terminer le nettoyage en rinçant et en essuyant soigneusement avec

des chions doux.

Ne pas utiliser trop d'eau à proximité du tableau de com-

mande et des dispositifs d'éclairage pour éviter que l'hu-

midité atteigne des parties électroniques.

Le nettoyage des panneaux en verre doit être eectué uniquement

avec des détergents spéciques non corrosifs ni abrasifs avec un chif-

fon doux.

Le Fabricant décline toute responsabilité si ces instructions ne sont pas

respectées.

NETTOYAGE DES SURFACES INTERNES

Il est interdit de nettoyer les parties électriques ou celles

relatives au moteur à l'intérieur de la hotte, avec des li-

quides ou des solvants.

Pour les parties métalliques internes, consulter le paragraphe précé-

dent.

FILTRES MÉTALLIQUES ANTI-GRAISSE

Il est conseillé de laver les ltres métalliques (souvent au moins tous

les mois) en les laissant tremper pendant une heure environ dans de

l'eau bouillante avec du produit vaisselle, en évitant de les plier.

Ne pas utiliser de détergents corrosifs, acides ou alcalins.

Les rincer soigneusement et attendre qu'ils soient bien secs avant de

les remonter.

Le lavage en lave-vaisselle est permis, mais il pourrait ternir le matériau

des ltres : pour réduire cet inconvénient, utiliser des lavages à basses

températures (55°C max.).

Pour l'extraction et l'introduction des ltres métalliques anti-graisse,

voir les instructions de montage.

Pull !

magnet

Push...pull !

SPRING

FILTRES COMBINÉS CHARBON-ZÉOLITE

Avant d'eectuer l'entretien sur les ltres charbon-zéolite

(FCZ), retirer le ltre anti-poussière inférieur (F) et aspirer

la poussière déposée, avec un aspirateur.

FRANÇAIS

En condition d'utilisation normale, il est conseillé de régénérer le ltre

charbon-zéolite tous les 18 mois et de le remplacer après 3 ans. Pour le

régénérer, il sut de l'insérer dans un four domestique normal à une

température de 200°C pendant environ 2 heures.

Attendre que le ltre se soit refroidi avant de le remonter.

FCZ

Le ltre en charbon-zéolite et le ltre anti-poussière in-

férieur ne peuvent pas être lavés.

TUYAUX IONISANTS (seulement pour le personnel qualié)

Couper l'alimentation électrique avant de commencer le net-

toyage.

En conditions d'utilisation normale, le nettoyage tous les 18

mois et leur remplacement après 5 ans sont conseillés.

Retirer les tuyaux de leurs sièges et séparer le revêtement métallique,

comme il est décrit dans les instructions.

Nettoyer délicatement le tuyau avec un chion en utilisant de l'alcool

éthylique. Laver à l'eau et au savon le revêtement métallique et le rincer

soigneusement.

S'assurer qu'il soit BIEN SEC (un passage au four à 50°C pendant

10min est conseillé) avant de le repositionner sur le tuyau.

ÉCLAIRAGE

La hotte est équipée d'un éclairage par des spots LED à haute ecacité,

basse consommation et durée très élevée en conditions d'utilisation

normale.

S'il faut remplacer le spot, procéder comme sur la gure.

12V

Tuyaux uorescents mod. (T5 13W) seulement SPRING.

SPRING

2 3

ÉLIMINATION EN FIN DE VIE

Le symbole de la poubelle barrée reporté sur l'appareil en votre

possession indique que , c'est-à-dire le produit est un DEEE

un -« Déchet dérivant d'Équipements Électriques et Électro

niques» et, par conséquent, il ne doit pas être jeté dans la poubelle

non sélective (c'est-à-dire avec les «déchets urbains mixtes»), mais il

doit être géré séparément an d'être soumis aux opérations spéciques

pour sa réutilisation ou bien à un traitement spécique, pour enlever et

éliminer en toute sécurité toute substance néfaste pour l'environne-

ment et extraire les matières premières pouvant être recyclées. L'élimi-

nation correcte de ce produit contribuera à sauvegarder de précieuses

ressources et à éviter de potentiels eets négatifs pour la santé de

l’homme et pour l'environnement, qui pourraient être causés par une

élimination inappropriée des déchets.

Nous vous prions de contacter les autorités locales pour de plus amples

détails sur le point d'élimination désigné le plus proche. Des amendes

pourraient être appliquées pour l'élimination incorrecte de ces déchets,

conformément à la législation nationale.

INFORMATIONS SUR L'ÉLIMINATION DANS LES PAYS DE L'UNION

EUROPÉENNE

La directive communautaire sur les appareils DEEE a été transposée en

mode diérent par chaque nation, par conséquent si l'on souhaite éli-

miner cet appareil nous conseillons de contacter les autorités locales

ou le revendeur pour demander la méthode d'élimination correcte.

INFORMATIONS SUR L'ÉLIMINATION DANS LES PAYS QUI N'AP

PARTIENNENT PAS À L'UNION EUROPÉENNE

Le symbole de la poubelle barrée est valable seulement dans l'Union

Européenne: si l'on souhaite éliminer cet appareil dans d’autres pays,

nous conseillons de contacter les autorités locales ou le revendeur pour

demander la méthode d'élimination correcte.

ATTENTION!

Le Fabriquant se réserve le droit d'apporter des modications aux ap-

pareils à tout moment et sans préavis. L’impression, la traduction et la

reproduction, même partielle, du présent manuel doivent être autori-

sées par le Fabricant.

Les informations techniques, les représentations graphiques et les

spécications présentes dans ce manuel sont indicatives et non divul-

guables.

La langue de rédaction du manuel est l'italien, le Fabricant n’est pas

responsable d’éventuelles erreurs de transcription ou de traduction.

ESPA OLÑ

ADVERTENCIAS PARA EL USUARIO

Estas advertencias se han redactado para

su seguridad y la del resto de personas; le

rogamos que lea atentamente este manual

antes de instalar o de usar el aparato o rea-

lizar operaciones de limpieza en el mismo.

El Fabricante declina toda responsabilidad por

posibles daños que puedan ser provocados direc-

ta o indirectamente a personas, animales o cosas

debido al incumplimiento de las advertencias de

seguridad indicadas en este manual.

Es muy importante que conserve este libro de

instrucciones del equipo para consultas futuras.

Si el equipo debe venderse o cederse a otra persona,

compruebe que se adjunte el manual, de manera que

el nuevo usuario pueda estar informado sobre el fun-

cionamiento de la campana y sobre las advertencias

correspondientes.

Después de instalar las campanas de acero inoxida-

ble es necesario limpiarlas para eliminar los residuos

de cola del protector y las posibles manchas de grasa

o y aceites que, de no eliminarse, pueden causar un

deterioro irreparable en la supercie de la campana.

Para esta operación, el fabricante recomienda usar las

toallitas suministradas de serie, disponibles también

a la venta.

Exija piezas de recambio originales.

DESTINO DE USO

El aparato se puede usar única y exclusivamen-

te para la aspiración de humos generados por la

cocción de alimentos en cocinas domésticas, no

profesionales; cualquier otro uso es inapropiado,

puede provocar daños a personas, cosas y anima-

les domésticos y exime al fabricante de toda res-

ponsabilidad.

Los niños cuya edad no sea inferior a los 8 años y las

personas con capacidades físicas, sensoriales o men-

tales reducidas y sin experiencia ni los conocimientos

necesarios, pueden usar el equipo siempre que estén

bajo supervisión o hayan recibido las correspondien-

tes instrucciones para el uso seguro del equipo y para

la comprensión de los peligros relacionados con este.

Los niños no deben jugar con el equipo. Los niños no

deben realizar sin vigilancia la limpieza y el manteni-

miento destinados al usuario.

ADVERTENCIAS PARA EL USO Y LA LIMPIEZA

Antes de realizar cualquier tipo de limpieza

o de mantenimiento, desconecte el equipo

desenchufándolo o usando el interruptor

general.

No use la campana con las manos mojadas o los pies

descalzos.

Controle siempre que todas las partes eléctricas, (lu-

ces, aspirador), estén apagadas cuando no se use el

equipo.

El peso máximo total de los posibles objetos coloca-

dos o colgados (cuando esté previsto) en la campana

no debe superar los 1,5 kg.

Controle las freidoras mientras las está usando:

El aceite recalentado podría inamarse.

No encienda llamas libres debajo de la campana.

No cocine con llamas "libres" debajo de la campana.

No use nunca la campana sin los ltros metálicos an-

tigrasa; en este caso la grasa y la suciedad se deposi-

tarían en el equipo perjudicando su funcionamiento.

Las partes accesibles de la campana pueden estar ca-

lientes cuando se usan con equipos de cocción.

No realice operaciones de limpieza con las partes de

la campana aún calientes.

Si no se realiza la limpieza según las modalidades y

los productos indicados en este manual, esto puede

conllevar un riesgo de incendio.

Desconecte el interruptor general, si no va a usar el

equipo durante un periodo de tiempo prolongado.

En caso de utilizar simultáneamente otros

equipos (calderas, estufas, hogares, etc.)

alimentados con gas o con otros combusti-

bles, prevea una adecuada ventilación del

ambiente donde se realiza la aspiración de

humos, según las normas vigentes.

INSTALACIÓN

parte reservada al personal cualicado

Antes de instalar la campana, lea atentamente el cap.

"INSTRUCCIONES DE SEGURIDAD Y ADVERTENCIAS".

CARACTERÍSTICAS TÉCNICAS

Los datos técnicos del aparato se encuentran en unas etiquetas coloca-

das dentro de la campana.

POSICIONAMIENTO

La distancia mínima entre la parte más alta del aparato para la

cocción y la parte más baja de la campana de cocina se indica en

las instrucciones de montaje.

En general, cuando la campana de cocina está colocada en una encime-

ra de cocción de gas, esta distancia debe ser al menos de 65 cm (25,6").

Sin embargo, en base a una interpretación de la norma EN60335-2-31

del 11-07-2002 por parte del TC61 (apartado 7.12.1 sesión 15 punto del

orden del día 10.11), la distancia mínima entre la placa de cocción y la

parte inferior de la campana puede reducirse a la altura indicada en las

instrucciones de montaje.

Si las instrucciones de la placa de cocción a gas especican una distan-

cia mayor, es necesario tomarla en cuenta.

No instale la campana en exteriores ni la exponga a agentes atmosféri-

cos (lluvia, viento, etc.).

CONEXIÓN ELÉCTRICA

(parte reservada solo a personal cualicado)

Antes de efectuar cualquier tipo de operación en la campa-

na, desconecte el equipo de la corriente eléctrica.

Asegúrese de que no estén desconectados o cortados los

hilos eléctricos montados dentro de la campana:

en caso contrario, póngase en contacto con el Centro de Asisten-

cia más cercano.

Para la conexión eléctrica consulte con el personal cualicado.

La conexión debe realizarla conforme a las disposiciones de ley

en vigor.

Antes de conectar la campana a la red eléctrica, controle que:

• la tensión de red corresponda a la referida en los datos de la placa

situada dentro de la campana;

• la instalación eléctrica cumpla la normativa y pueda soportar la car-

ga (véanse las características técnicas presentes dentro de la campa-

na);

• el enchufe y el cable de alimentación no entren en contacto con

temperaturas superiores a los 70 °C;

• la instalación de alimentación disponga de una conexión de tierra

ecaz y correcta según las normas vigentes;

• la toma usada para la conexión sea fácilmente accesible una vez ins-

talada la campana.

En caso de:

• aparatos equipados con cable sin enchufe: el enchufe debe ser de

tipo “normalizado”. Los cables deben conectarse de la siguiente for-

ma: amarillo-verde para la puesta a tierra, azul para el neutro y el hilo

marrón para la fase. El enchufe ha de conectarse a una adecuada

toma de seguridad.

• aparato jo sin cable de alimentación ni enchufe, ni de otro dispo-

sitivo que asegure la desconexión de la red, con una distancia de

apertura de los contactos que permita la desconexión completa en

las condiciones de la categoría de sobretensión III.

Estos dispositivos de desconexión deben preverse en la red de ali-

mentación en conformidad con las reglas de instalación.

El cable de tierra amarillo/verde no debe ser interrumpido por el inte-

rruptor.

El fabricante se exime de toda responsabilidad en caso de que se in-

cumplan las normas de seguridad.

DESCARGA DE HUMOS

CAMPANA DE RECIRCULACIÓN INTERNA FILTRANTE

En esta versión el aire pasa por los ltros al carbón

zeolita y el sistema ionizante E.ION para ser puri-

cado y reciclado en el ambiente. Controlar que los

ltros al carbón zeolita estén montados en la cam-

pana, en caso contrario aplicarlos como se indica

en las instrucciones de montaje.

INSTRUCCIONES DE MONTAJE

parte reservada al personal cualicado

La campana puede instalarse en diferentes conguracio-

nes.

Las fases de montaje generales valen para todas las instala-

ciones, mientras que para la instalación especíca deben seguirse

las indicaciones precisas correspondientes.

FUNCIONAMIENTO

CUÁNDO HAY QUE ENCENDER LA CAMPANA?

Encienda la campana al menos un minuto antes de comenzar a cocinar

para transportar los humos y vapores hacia la supercie de aspiración.

Cuando nalice la cocción, deje en funcionamiento la campana hasta

que se aspiren todos los vapores y los olores; con la función Tempo-

rizador, es posible congurar el apagado automático de la campana

después de 15 minutos de funcionamiento.

CALIDAD DEL AIRE

La calidad del aire se muestra con el color de la

hoja.

Verde = calidad óptima.

Amarillo = presencia de agentes contaminantes.

Cuantos más agentes contaminantes hayan, más

intenso será el color amarillo.

¿QUÉ VELOCIDAD SELECCIONAR?

I velocidad: mantiene el aire limpio con bajos consumos de energía

eléctrica.

II velocidad: condiciones normales de uso.

III velocidad: presencia de olores fuertes y de vapores.

IV velocidad: eliminación rápida de olores y vapores.

(*)Nota: IV velocidad no presente en los modelos SPRING y LYBRA

¿CUÁNDO LAVAR O CAMBIAR LOS FILTROS?

Los ltros metálicos deben lavarse cada 30 horas de uso.

Los ltros de carbón zeolita deben reactivarse cada 18 meses y ser sus-

tituidos cada 3 años.

Para más detalles, consulte el cap. “MANTENIMIENTO”.

ESPA OLÑ

PANEL DE MANDOS TÁCTIL

Motor ON/OFF

Cuando se activa, la velocidad es la memorizada en el mo-

mento del anterior apagado.

Aumento de la

velocidad de 1 a 4

La velocidad 4 se activa

solo por algunos minu-

tos, después de activa la

velocidad 3

NOTA: SPRING y LYBRA

solo 3 velocidades

Los led presentes en los botones

indican las velocidades:

Velocidad 1

Velocidad

(led "+" intermitente)

Reducción de la

velocidad de 4 a 1

Ciclo automático: la campana se activará solo en presencia

de agentes contaminantes.

La función se desactiva si:

- durante 3 horas no se detectan agentes contaminantes;

- Se presiona otra vez la tecla ( );

- se pulsan las teclas + y -

Encendido / Apagado luz

TIMER (Led rojo intermitente)

Apagado automático tras 15 min.

La función se desactiva (Led rojo apagado) si:

- Se presiona otra vez la tecla TIMER ( ).

- Se presiona la tecla ON/OFF ( ).

ALARMA FILTROS (Led rojo jo ( ) o)

Mantenimiento de los ltros antigrasa tras unas 30 horas de

uso.

Presione ( ) durante 3 segundos para poner a cero el con-

tador.

MANTENIMIENTO

Antes de realizar cualquier tipo de limpieza o de manteni-

miento, desconecte el equipo desenchufándolo o usando

el interruptor general.

No deben utilizarse detergentes que contengan sustancias abrasi-

vas, ácidas o corrosivas ni paños con supercies rugosas.

Un mantenimiento constante asegura un buen funcionamiento y un

óptimo rendimiento a lo largo del tiempo.

Preste especial atención a los ltros metálicos antigrasa: la limpieza

frecuente de los ltros y de sus soportes asegura que en la campana no

se acumulen grasas inamables.

LIMPIEZA DE LAS SUPERFICIES EXTERNAS

Se recomienda limpiar las supercies externas de la campana al menos

cada 15 días, para evitar que las sustancias aceitosas o grasosas pue-

dan dañarlas. Para limpiar la campana, fabricada en acero inoxidable

cepillado, el fabricante recomienda el uso de las toallitas "Magic Steel".

Como alternativa, y para todos los otros tipos de supercies, la lim-

pieza de la campana se realiza con un paño húmedo ligeramente em-

bebido en detergente líquido neutro o alcohol desnaturalizado.

Termine la limpieza enjuagando bien y secando con paños suaves.

No utilice demasiada agua cerca del panel de mandos y

de los dispositivos de iluminación, para evitar que la hu-

medad alcance partes electrónicas.

La limpieza de los paneles de vidrio debe efectuarse únicamente con

detergentes especícos no corrosivos o abrasivos y con un paño suave.

El fabricante se exime de toda responsabilidad en caso de que se in-

cumplan dichas instrucciones.

LIMPIEZA DE LAS SUPERFICIES INTERNAS

Se prohíbe limpiar las partes eléctricas o las partes del

motor situadas dentro de la campana con líquidos o sol-

ventes.

Para las partes metálicas internas, consulte el apartado anterior.

FILTROS METÁLICOS ANTIGRASA

Se aconseja lavar frecuentemente los ltros metálicos (al menos cada

mes) dejándolos en remojo durante 1 hora en agua hirviendo con de-

tergente para platos, evitando doblarlos.

No use detergentes corrosivos, ácidos o alcalinos.

Enjuáguelos con cuidado y espere a que estén secos para volver a mon-

tarlos.

Es posible lavar los ltros en el lavavajillas, pero este tipo de lavado po-

dría oscurecer el material de los ltros; para reducir este inconveniente,

utilice bajas temperaturas (55 °C máx.)..

Para extraer y montar los ltros metálicos, consulte las instrucciones de

montaje.

Pull !

magnet

Push...pull !

SPRING

FILTROS AL CARBÓN - ZEOLITA

Antes de efectuar el mantenimiento en los ltros carbón-

zeolita (FCZ), sacar el

ltro antipolvo inferior (F) y aspirar el polvo depositado,

con un aspirador.

En condiciones de utilización normal, se aconseja regenerar el ltro

carbón-zeolita cada 18 meses y sustituirlo después de 3 años.

Para regenerarlo basta con introducirlo en un horno doméstico nor-

mal a una temperatura de 200°C durante unas 2 horas.

Esperar a que el ltro se haya enfriado antes de volver a montarlo.

V1 FCZ

El ltro carbón-zeolita y el ltro antipolvo inferior no pue-

den lavarse.

TUBOS IONIZANTES (solo personal cualicado)

Desconectar la alimentación eléctrica antes de comenzar la

limpieza.

En condiciones de utilización normal, se aconseja la limpieza

cada 18 meses y su

sustitución cada 5 años.

Sacar los tubos de su alojamiento y separar el revestimiento metálico,

como se describe en las instrucciones.

Limpiar delicadamente el tubo con un paño utilizando alcohol etílico.

Lavar con agua y jabón el revestimiento metálico y enjuagar con cui-

dado.

Cerciorarse de que esté BIEN SECO (se aconseja un paso en horno

a 50°C durante 10min) antes de volver a colocarlo en el tubo.

ILUMINACIÓN

La campana cuenta con iluminación mediante bombillas de ledes caracterizadas por una

elevada eciencia, un bajo consumo y una vida útil prolongada, en condiciones de uso

normales.

Si es necesario sustituir la bombilla, siga los pasos ilustrados en la gura.

12V

Tubos uorescentes mod. (T5 13W) solo SPRING

SPRING

2 3

ELIMINACIÓN AL FINAL DE LA VIDA ÚTIL

El símbolo del contenedor tachado que se encuentra en su

equipo indica que , es decir, un el producto es un RAEE “Resi-

duo de Aparatos Eléctricos y Electrónicos” y, por tanto, no se

puede eliminar en la basura indiferenciada (o sea, junto con los “re-

siduos urbanos mixtos”), sino que se tiene que eliminar por separado

siguiendo las operaciones correspondientes para su reciclaje, o some-

terse a un tratamiento especíco para eliminar de forma segura las sus-

tancias dañinas para el medio ambiente y extraer las materias primas

que se pueden reciclar. La eliminación correcta de este producto con-

tribuye a salvar importantes recursos y evitar potenciales efectos nega-

tivos para la salud humana y para el medio ambiente, que podrían ser

causados por una eliminación inapropiada de los residuos.

Por favor, póngase en contacto con las autoridades locales para obte-

ner mayor información acerca del punto de eliminación más cercano.

Se podrían aplicar sanciones por la eliminación incorrecta de estos resi-

duos, según la legislación nacional.

INFORMACIÓN ACERCA DE LA ELIMINACIÓN EN LOS PAÍSES DE

LA UNIÓN EUROPEA.

La directiva comunitaria sobre los equipos RAEE p34-ha sido acatada de for-

ma diversa en cada país, por tanto, si quiere eliminar este equipo, le su-

gerimos ponerse en contacto con las autoridades locales o el revende-

dor para obtener información sobre el método de eliminación correcto.

INFORMACIÓN ACERCA DE LA ELIMINACIÓN EN LOS PAÍSES QUE

NO PERTENECEN A LA UNIÓN EUROPEA.

El símbolo del contenedor tachado es válido solo en la Unión Europea:

si quiere eliminar este equipo en otros países, le sugerimos que se pon-

ga en contacto con las autoridades locales o el revendedor para obte-

ner información sobre el método de eliminación correcto.

¡ATENCIÓN!

El fabricante se reserva el derecho a realizar cualquier cambio a los equi-

pos en cualquier momento y sin previo aviso. La impresión, traducción

y reproducción de este manual, incluso parcial, se deben realizar con la

autorización del fabricante.

La información técnica, las representaciones grácas y las indicaciones

presentes en este manual son indicativas y no se pueden divulgar.

El idioma original del manual es el italiano, y el fabricante se exime de

toda responsabilidad por posibles daños de transcripción o traducción.

РУССИЙ

ТЕХНИКА БЕЗОПАСНОСТИ

И МЕРЫ ПРЕДОСТОРОЖНОСТИ

Установку должны выполнять квалифи-

цированные опытные установщики в со-

ответствии с указаниями настоящего ру-

ководства и действующими

нормативными требованиями.

Если токоподводящий кабель или другие де-

тали повреждены, то НЕЛЬЗЯ использовать

вытяжку: отсоединить вытяжку от сети электро-

питания и обратиться к дистрибьютеру или в ав-

торизованный центр технической поддержки для

ее ремонта.

Не вносить электрические, механические и

функциональные изменения в прибор.

Не пытаться самостоятельно заменить детали

или отремонтировать прибор. Работы, выпол-

ненные некомпетентными людьми или неква-

лифицированным персоналом, могут нанести

ущерб, в том числе, серьезный, имуществу и/

или лицам, на которых не распространяется

гарантия изготовителя.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

ДЛЯ УСТАНОВЩИКА

ТЕХНИКА БЕЗОПАСНОСТИ

Прежде чем приступать к установке

вытяжки, необходимо убедиться в це-

лостности и исправности всех ее частей.

При обнаружении нарушений не приступать к

установке, а обратиться к дистрибьютеру.

При обнаружении дефектов внешнего вида НЕ

устанавливать вытяжку; уложить ее в исход-

ную упаковку и обратиться к дистрибьютеру.

По завершении установки не принимаются

претензии по дефектам внешнего вида.

Во время установки следует всегда пользоваться

средствами индивидуальной защиты (например,

защитная обувь) и проявлять осторожность и ос-

мотрительность.

Комплект крепежных деталей (винты, дюбеля),

поставляемый с вытяжкой, можно использовать

исключительно на кирпичных стенах. В случае

установки на стены из других материалов, следует

принять во внимание другие крепежные системы

с учетом прочности стены и веса вытяжки (указано

на стр. 2).

Следует учитывать, что установка с использовани-

ем крепежных систем отличных от поставляемых

или не соответствующих назначению, может при-

вести к опасности электрического характера и ме-

ханической надежности.

Не устанавливать вытяжку вне помещений и в ме-

стах, где она подвергалась бы воздействию атмос-

ферных явлений (дождь, ветер и т.д.).

ЭЛЕКТРИЧЕСКАЯ БЕЗОПАСНОСТЬ

Электросистема, к которой подключает-

ся вытяжка, должна соответствовать

действующим нормам и должна быть за-

землена в соответствии с требованиями норм,

действующих в стране эксплуатации; она так-

же должна соответствовать требованиям ев-

ропейских норм по противопомеховым

устройствам.

Убедиться, что напряжение в электросети соответ-

ствует указанному на заводской табличке, которая

находится внутри вытяжки.

Розетка, используемая для подсоединения к сети

электропитания, должна быть легкодоступна при

установленном оборудовании. В противном слу-

чае необходимо предусмотреть в доступном ме-

сте главный выключатель для отключения вытяжки

при возникновении такой необходимости.

Любые изменения электросистемы должен выпол-

нять только квалифицированный электрик.

Максимальная длина винта для крепления вытяж-

ки (поставляется производителем) составляет 13

мм. Использование винтов, не соответствующих

настоящим инструкциям, может привести к опас-

ности электрического характера.

В случае неисправности прибора не следует пы-

таться самостоятельно устранить неисправность,

необходимо связаться с дистрибьютером или ав-

торизованным центром технической поддержки

для его ремонта.

Во время установки вытяжки следует

отключить прибор, достав вилку из ро-

зетки или воспользовавшись главным

выключателем.

БЕЗОПАСНОСТЬ ОТВОДА ДЫМОВ

Не подключать аппарат к дымоотводам

для отвода дымов, полученных в резуль-

тате сгорания (котлов, каминов и т.д.).

Перед установкой вытяжки следует убедиться, что

соблюдены все требования действующих норм по

выводу воздуха за пределы помещения.

 

 

   -

   ,   

  ,  -

     

   .

    -

  ,   , -

 ,    -

    ,

   .

,     -

     

     -

.

В случае продажи или передачи аппарата другому

лицу, убедиться, что передается также и руковод-

ство, чтобы новый пользователь мог ознакомиться

с функционированием вытяжки и соответствующи-

ми предупреждениями.

После установки вытяжки из н/ж стали, необхо-

димо очистить её от остатков клея защитного по-

крытия и возможных пятен масла или смазки. Если

не удалить их, они могут непоправимо повредить

поверхность вытяжки. Для этой операции изго-

товитель рекомендует пользоваться салфетками

из комплекта поставки, которые также имеются в

продаже.

Требовать оригинальные запчасти.



    -

 ,   -

    ,   -

 .   ,

  ,  ,

    ,  

 ,    -

  .

Прибором могут пользоваться дети не младше

8-ми летнего возраста, люди с ограниченными

физическими, умственными или сенсорными воз-

можностями, неопытные или не обладающие не-

обходимыми знаниями люди, при условии, что на-

ходятся под присмотром или после специального

обучения по безопасному использованию устрой-

ства и осознания связанных с этим опасностей.

Дети не должны играть с прибором. Очистку и те-

хобслуживание, выполняемые пользователем, не

должны осуществлять дети без присмотра.

   

  

   

    -

   , -

      

 .

Не прикасаться к вытяжке мокрыми руками и не

пользоваться ей, стоя босиком.

Когда прибор не используется, всегда проверяйте,

что все электрические компоненты (свет, аспира-

тор) выключены.

Общий вес предметов, размещенных или подве-

шенных к вытяжке (где это предусмотрено) не дол-

жен превышать 1,5 кг.

Наблюдать за фритюрницами во время использо-

вания: разогретое масло может воспламениться.

Не разжигать открытый огонь под вытяжкой.

Не готовить пищу на открытом огне под вытяжкой.

Никогда не пользоваться вытяжкой без металличе-

ских жироулавливающих фильтров; в этом случае

жир и загрязнения оседают в приборе, отрица-

тельно влияя на его работу.

Доступные части вытяжки могут нагреваться при

использовании вместе с варочными приборами.

Не очищать вытяжку, когда ее части еще не остыли.

Если очистка выполняется не в соответствии со

способами и с использованием средств, указанных

в настоящих инструкциях, возможен риск пожара.

Когда вытяжка не используется в течение длитель-

ного периода времени, необходимо выключить

главный выключатель.

   -

   (, , -

  ..),    

 ,  -

  ,  -

   ,

  

.

РУССИЙ



    

     , 

  . " 

  ".

 

Технические данные электроприбора приведены на этикетках, ко-

торые находятся внутри вытяжки.



      -

        -

      .

Обычно, когда кухонная вытяжка устанавливается над газовой ва-

рочной поверхностью, это расстояние должно быть не менее 65 см

(25,6"). Тем не менее, на основании толкования нормы EN60335-2-31

от 11-07-2002 со стороны TC61 (подпункт 7.12.1 засед.15 повестка

пункт 10.11), минимальное расстояние между варочной поверхно-

стью и нижней частью вытяжки может быть сокращено до отметки,

указанной в инструкциях по монтажу.

Если в руководстве к газовой плите указано большее расстояние, то

это нужно учитывать.

Не устанавливать вытяжку вне помещений и в местах, где она под-

вергалась бы воздействию атмосферных явлений (дождь, ветер и

т.д.).

 

(    -

)

      -

     .

,      

 :

  ,     -

 .

    -

 .

     -

  .

Перед подключением вытяжки к электросети, проверьте, что:

• напряжение в электросети соответствует указанному на завод-

ской табличке, которая находится внутри вытяжки;

• сеть электропитания соответствует требованиям действующих

норм и может выдерживать нагрузку (см. технические характери-

стики внутри вытяжки);

• вилка и кабель электропитания не должны контактировать с тем-

пературами свыше 70 °C;

• система электропитания оснащена исправным заземлением в

соответствии с действующими стандартами;

• разъем, использованный для соединения, легко доступен после

установки вытяжки.

В случае:

• приборы с кабелем без разъема: используемый разъем должен

быть “нормализированного” типа. Провода должны быть соеди-

нены следующим образом: желто-зеленый для заземления, си-

ний для нейтрали и коричневый для фазы. Разъем должен быть

подсоединен к подходящей защитной розетке.

• фиксированный прибор без силового кабеля и разъема или дру-

гого устройства, обеспечивающего возможность отсоединения

от сети с расстоянием между разомкнутыми контактами, обеспе-

чивающим полное разъединение в условиях III категории пере-

напряжения.

Эти разъединительные устройства должны быть предусмотрены

в сети электропитания в соответствии с правилами установки.

Жёлто-зелёный провод заземления не должен отключаться отсека-

ющим выключателем.

Изготовитель не несёт никакой ответственности в случае несоблю-

дения правил безопасности.

 

    

В этом варианте воздух проходит через угольные

цеолитные фильтры и систему ионизации E.ION

для очистки и возвращения в по мещение.

Проверьте, что угольные цеолитные фильтры

установлены на вытяжке, в противном случае

установите их, как указано в монтажных

инструкциях .

  

    

     -

.

      

;     -

 ,    .



  ?

Вытяжку следует включать хотя бы за минуту до начала приготовле-

ния пищи для образования потока воздуха для направления дыма и

пара к всасывающей поверхности.

По завершении приготовления пищи следует оставить включенной

вытяжку до полной аспирации всех паров и запахов. При помощи

функции таймера можно установить автоматическое выключение

вытяжки по истечении 15 минут функционирования.

 

Качество воздуха отображается цветом листа.

 = оптимальное качество.

 = наличие загрязняющих веществ.

Чем выше содержание загрязняющих веществ,

тем ярче будет желтый цвет.

  ?

I : поддерживает воздух чистым с низким потреблением

электроэнергии.

II : обычные рабочие условия.

III : наличие сильных запахов и большого количества па-

ров.

IV : быстрое удаление запахов и паров.

(*): IV     

SPRING  LYBRA

    ?

Металлические фильтры необходимо промывать каждые 30 часов

работы.

Угольные цеолитные фильтры должны активироваться каждые 18

месяцев и заменяться каждые 3 года.

Дополнительная информация приведена в гл. “-

”.

СЕНСОРНАЯ ПАНЕЛЬ УПРАВЛЕНИЯ

Двигатель ВКЛ/ВЫКЛ

При запуске скорость соответствует скорости, внесенной

в память при предыдущем выключении.

Увеличение скорости

от 1 до 4

Скорость 4 работает

только в течение не-

скольких минут, затем

подключается 3-я ско-

рость.

ПРИМЕЧАНИЕ: SPRING и

LYBRA только 3 скоро-

сти.

Светодиоды кнопок показыва-

ют скорость:

Скорость 1

Скорость

(сид "+" мигание)

Уменьшение скорости

от 4 до 1

Автоматический цикл: вытяжка включается только при

наличии загрязняющих веществ.

Эта функция отключается, если:

- в течение 3 часов не обнаруживаются загрязняющие

вещества;

- Еще один раз нажать кнопку ( );

- нажимаются кнопки + и -

Включение / выключение света

ТАЙМЕР (Красный мигающий светодиод)

Автоматическое выключение через 15 минут.

Функция отключается (красный СИД выключен), если:

- Еще один раз нажать кнопку ТАЙМЕР ( ).

- Нажать кнопку ВКЛ/ВЫКЛ ( ).

СИГНАЛ ТРЕВОГИ ФИЛЬТРОВ (Красный немигающий

индикатор при ( ) откл)

Техобслуживание жироулавливающих фильтров прибли-

зительно через 30 часов работы. Нажать и удержать ( ) 3

секунды, чтобы обнулить счетчик.

ТЕХОБСЛУЖИВАНИЕ

Перед выполнением любой операции по чистке или

техобслуживанию отсоединить аппарат от электропи-

тания, вынув вилку из розетки или с помощью главно-

го выключателя.

Нельзя использовать моющие средства, содержащие абра-

зивные, кислотные или коррозийные вещества, а также ткань

с жесткой поверхностью.

Постоянный уход и техобслуживание гарантирует правильное

функционирование и эффективность.

Особое внимание следует обращать на металлические жироу-

лавливающие фильтры, так как регулярная очистка фильтров га-

рантирует отсутствие легко воспламеняемых жировых скоплений.

ОЧИСТКА НАРУЖНЫХ ПОВЕРХНОСТЕЙ

Рекомендуется очищать наружную поверхность вытяжки как ми-

нимум каждые 15 дней во избежание ее повреждения под воз-

действием масляных или жировых веществ. Для очистки вытяжки

из полированной нержавеющей стали изготовитель рекомендует

пользоваться салфетками ''Magic Steel''.

В качестве альтернативы а также для всех остальных поверх-

ностей вытяжки можно использовать влажную ткань, смоченную

нейтральным жидким моющим средством или денатурированным

спиртом.

Завершить очистку тщательным ополаскиванием и насухо вытереть

мягкой ветошью.

Не использовать слишком много воды рядом с пане-

лью управления и осветительными приборами во из-

бежание попадания влаги на электронные детали.

Очистка стеклянных панелей выполняется только с использовани-

ем специальных не коррозионных или абразивных моющих средств

и мягкой ветоши.

Изготовитель не несёт ответственности при несоблюдении данных

инструкций.

ОЧИСТКА ВНУТРЕННИХ ПОВЕРХНОСТЕЙ

Запрещается чистить электрические компоненты или

части двигателя внутри вытяжки с использованием

жидкостей или растворителей.

Очистка внутренних металлических частей описана в предыдущем

параграфе.

МЕТАЛЛИЧЕСКИЕ ЖИРОУЛАВЛИВАЮЩИЕ ФИЛЬТРЫ

Рекомендуется часто мыть металлические фильтры (не менее раза

в месяц) замачивая их приблизительно в течение 1 часа в очень

горячей воде со средством для мытья посуды, стараясь не сгибать

фильтры.

Не использовать коррозионные, кислотные или щелочные моющие

средства.

Тщательно ополоснуть и дождаться, пока они полностью высохнут,

прежде чем устанавливать их на место.

Разрешается мыть фильтры в посудомоечной машине, но это может

привести к потемнению материала фильтров. Чтобы уменьшить эти

последствия, использовать моечные программы с низкой темпера-

турой (максимум 55°C)..

Извлечение и установка металлических жироулавливающих филь-

тров описана в инструкциях по установке.

Pull !

magnet

Push...pull !

SPRING

РУССИЙ

УГОЛЬНЫЕ ЦЕОЛИТНЫЕ ФИЛЬТРЫ

Перед выполнением техобслуживания на угольных

цеолитных фильтрах (FCZ) снимите нижний фильтр-

улавливатель пыли (F) и удалите отложения пыли

пылесосом.

В нормальных условиях эксплуатации рекомендуется

регенерировать угольный цеолитный фильтр каждые 18 месяцев и

заменять через 3 года. Для регенерации достаточно поместить его в

обычную бытовую духовку при температуре 200°C приблизительно

на 2 часа.

Перед установкой фильтра дождитесь, пока он остынет.

V1 FCZ

Угольный цеолитный фильтр и нижний фильтр-

улавливатель пыли нельзя мыть.

ИОНИЗАЦИОННЫЕ ТРУБКИ

(только квалифицированный персонал)

Перед началом очистки отключать электропитание.

В нормальных условиях эксплуатации рекомендуется вы-

полнять очистку каждые 18 месяцев, а замену - спустя 5 лет.

Извлеките трубки из гнезд и отсоедините металлическое покрытие

согласно инструкциям.

Аккуратно очистите трубку салфеткой, смоченной этиловым спир-

том. Вымойте металлическое покрытие водой с мылом и тщательно

сполосните его.

Перед тем, как снова устанавливать его на трубку, проверьте,

что оно ХОРОШО ВЫСОХЛО (рекомендуется поместить ее в ду-

ховку при 50°C на 10 минут).

ОСВЕЩЕНИЕ

Вытяжка оснащена светодиодными осветительными элементами

высокой эффективности и низкого энергопотребления с высокой

продолжительностью срока службы при нормальных условиях экс-

плуатации.

При необходимости заменить точечный светильник, действовать,

как показано на рисунке.

12V

Люминесцентные лампы мод. (T5 13W) только SPRING.

SPRING

2 3

УТИЛИЗАЦИЯ ПО ЗАВЕРШЕНИИ СРОКА СЛУЖБЫ

Приведенный на приборе знак перечеркнутого мусорного

бака означает, что он принадлежит категории RAEE, то

есть “Отходы электронного и электрического оборудова-

ния” поэтому его нельзя выбрасывать вместе с недифференци-

рованными отходами (то есть вместе с "бытовыми отходами"), а

необходимо сдавать отдельно, чтобы можно было осуществить опе-

рации, необходимые для его переработки, или специальную обра-

ботку в целях безопасной утилизации возможных вредных для

окружающей среды материалов и извлечения сырья, которое мож-

но повторно использовать. Правильная утилизация этого изделия

поможет сберечь ценные ресурсы и избежать потенциального от-

рицательного воздействия на здоровье человека и окружающую

среду, что может произойти в результате неправильной утилиза-

ции.

Просим вас обратиться к местным властям за более подробной ин-

формацией о ближайшем пункте приема на утилизацию. В соответ-

ствии с государственным законодательством возможны санкции в

случае неправильной утилизации этих отходов.

ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ В СТРАНАХ ЕВРОПЕЙСКОГО

СОЮЗА.

Директива Европейского Союза об электронных и электрических

приборах (RAEE) в каждой из стран принята по разному, поэтому

при желании утилизировать настоящий прибор советуем обратить-

ся к местным властям или дистрибьютеру за информацией о пра-

вильной утилизации.

ИНФОРМАЦИЯ ОБ УТИЛИЗАЦИИ В СТРАНАХ ЗА ПРЕДЕЛАМИ

ЕВРОПЕЙСКОГО СОЮЗА.

Знак перечеркнутого мусорного бака действителен только в стра-

нах Европейского Союза. При желании утилизировать настоящий

прибор в других странах, советуем обратиться к местным властям

или дистрибьютеру за информацией о правильной утилизации.

ВНИМАНИЕ!

Изготовитель оставляет за собой право вносить изменения в при-

бор в любой момент без предварительного предупреждения.

Печать, перевод и воспроизведение, в том числе частичное, на-

стоящего руководства, возможны только после получения предва-

рительного разрешения изготовителя.

Техническая информация, графические изображения и специфика-

ции, приведенные в настоящем руководстве, являются ориентиро-

вочными и не подлежат разглашению.

Руководство составлено на итальянском языке, изготовитель не не-

сет ответственности за возможные опечатки или ошибки перевода.

MONTAŻ

część zastrzeżona wyłącznie dla personelu wykwalikowanego

Przed zainstalowaniem okapu należy uważnie przeczytać rozdz.

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA ORAZ

OSTRZEŻENIA

CECHY TECHNICZNE

Dane techniczne urządzenia znajdują się na etykietach umieszczonych

wewnątrz okapu.

UMIESZCZANIE W POZYCJI

Minimalna odległość między najwyższą częścią urządzenia do go-

towania a najniższą częścią okapu kuchennego została wskazana

w instrukcji montażu.

Z zasady, gdy okap kuchenny znajduje się na kuchence gazowej, odle-

głość ta powinna wynosić co najmniej 65 cm (25,6"). W każdym razie, na

podstawie interpretacji normy EN60335-2-31 z dnia 11-07-2002 przez

TC61 (sub-clause 7.12.1 meeting 15 agenda item 10.11), minimalną

odległość między płaszczyzną kuchenki a dolną częścią okapu można

zmniejszyć do wysokości wskazanej w instrukcji montażu.

Jeżeli instrukcje kuchenki gazowej wskazują większą odległość, należy

ją uwzględnić.

Nie instalować okapu na zewnątrz i nie wystawiać go na działanie czyn-

ników atmosferycznych (deszcz, wiatr itd.)

PODŁĄCZENIE ELEKTRYCZNE

(część zastrzeżona wyłącznie dla wykwalikowanych pracowników)

Przed wykonaniem wszelkiej czynności na okapie należy

odłączyć urządzenie od sieci elektrycznej.

Upewnić się, że nie istnieje ryzyko odłączenia lub przecię-

cia przewodów elektrycznych wewnątrz okapu:

w przeciwnym razie skontaktować się z najbliższym centrum ob-

sługi technicznej.

Zwrócić się do wykwalikowanego personelu, aby podłączył kab-

le elektryczne.

Podłączenie należy wykonać zgodnie z obowiązującymi przepisami.

Przed podłączeniem okapu do sieci elektrycznej należy sprawdzić, czy:

• napięcie sieciowe jest zgodne z danymi na tabliczce wewnątrz oka-

pu;

• instalacja elektryczna jest zgodna z normą i może wytrzymać obcią-

żenie (patrz dane techniczne wewnątrz okapu);

• wtyczka i przewód zasilający nie są narażone na kontakt z tempera-

turami przekraczającymi 70°C;

• instalacja zasilająca posiada sprawne i prawidłowe uziemienie zgod-

nie z obowiązującymi przepisami;

• gniazdko wykorzystywane do podłączenia jest łatwo dostępne po

zamontowaniu okapu.

W przypadku:

• urządzenia wyposażonego w przewód bez wtyczki: należy używać

wtyczki typu znormalizowanego. Przewody powinny być podłączo-

ne w następujący sposób: żółto-zielony do uziemienia, niebieski do

zacisku neutralnego i brązowy do fazy. Wtyczka powinna być podłą-

czona do odpowiedniego gniazda bezpieczeństwa.

• urządzenia stałego nieposiadającego przewodu zasilającego i wtycz-

ki lub innego przyrządu zapewniającego odłączenie od sieci i po-

siadającego odległość rozwarcia styków, która umożliwia całkowite

odłączenie w warunkach nadnapięcia kategorii III.

Tego typu urządzenia odłączające powinny zostać przewidziane w

sieci zasilania, zgodnie z zasadami instalacji.

Przewód uziemiający żółto-zielony nie może być przedzielony wyłącz-

nikiem.

Producent uchyla się od wszelkiej odpowiedzialności w razie braku za-

stosowania się do zasad dotyczących bezpieczeństwa.

ODPROWADZANIE DYMU

OKAP Z RECYRKULACJĄ WEWNĘTRZNĄ FILTRUJĄCY

W tej wersji powietrze przechodzi przez ltr węg-

lowo-zeolitowy i układ jonizujący E.ION w celu

oczyszczenia i ponownego wypuszczenia do otoc-

zenia. Sprawdzić, czy ltry węglowo-zeolitowe są

zainstalowane na okapie.

Jeśli tak nie jest, założyć je zgodnie z instrukcją

montażu.

INSTRUKCJA MONTAŻU

część zastrzeżona wyłącznie dla personelu wykwalikowanego

Okap może być instalowany w różnych konguracjach.

Podstawowe fazy montażu wyglądają podobnie dla

wszystkich typów instalacji, natomiast dla każdego rodza-

ju podkreślono specjalne operacje, jakie należy wykonać.

FUNKCJONOWANIE

KIEDY WŁĄCZYĆ OKAP?

Okap należy włączyć co najmniej jedną minutę przed rozpoczęciem

gotowania, aby przetransportować dym i opary w kierunku powierzch-

ni zasysania.

Po zakończeniu gotowania pozostawić okap do momentu, gdy wszyst-

kie opary i zapachy zostaną całkowicie zassane. Za pomocą funkcji ti-

mera można ustawić automatyczne wyłączenie okapu po 15 minutach

pracy.

JAKOŚĆ POWIETRZA

Jakość powietrza jest wskazywana przez kolor

liścia.

Kolor zielony = jakość optymalna

Kolor żółty = obecność czynników zanieczyszc-

zających Im więcej zanieczyszczeń, tym intensyw-

niejszy odcieńżółtego.

JAKĄ PRĘDKOŚĆ WYBRAĆ?

I prędkość: zapewnia oczyszczone powietrze przy niskim poborze

energii elektrycznej.

II prędkość: normalne warunki użytkowania.

III prędkość: w przypadku obecności silnych zapachów i oparów.

IV prędkość: szybkie usuwanie zapachów i oparów.

(*)Uwaga: IV prędkość nie jest dostępna w modelach SPRING i LY-

BRA

KIEDY OCZYŚCIĆ LUB WYMIENIĆ FILTRY?

Filtry metalowe powinny być myte co 30 godzin użytkowania.

Filtry węglowo-zeolitowe należy uruchamiać co 18 miesięcy i wymie-

niać co 3 lata.

W celu zapoznania się z innymi szczegółami, patrz rozdział “KONSER-

WACJA”.

POLSKI

ZESTAW PRZYCISKÓW TOUCH

Silnik ON/OFF

Przy uruchomieniu urządzenie pracuje z prędkością zapa-

miętaną w chwili wyłączenia.

Zwiększenie

prędkości od 1 do 4

Prędkość 4 jest aktywna

tylko przez kilka minut,

po czym uruchomiona

zostaje prędkość 3.

UWAGA: Modele SPRING

i LYBRA oferują tylko 3

prędkości.

Prędkości sygnalizowane są przez

kontrolki led znajdujące się na

przyciskach:

Prędkość 1

Prędkość

(led „+” miga)

Zmniejszenie

prędkości od 4 do 1

Tryb automatyczny: okap włącza się tylko w obecności za-

nieczyszczeń w powietrzu

Funkcja ta wyłącza się, gdy:

- okap nie wykrył czynników zanieczyszczających przez 3

godziny,

- ponownie wciśnie się przycisk ( );

- naciśnięto przyciski + i -

Włączenie/wyłączenie światła

TIMER (czerwona LED miga)

Automatyczne wyłączenie po 15 minutach.

Funkcja ulega dezaktywacji (wyłączona czerwona kontrolka

led), jeśli:

- ponownie wciśnie się przycisk TIMER ( ),

- wciśnie się przycisk ON/OFF ( ).

ALARM FILTRÓW (Czerwona dioda LED zapalona światłem

ciągłym przy wyłączonym ( ) )

Konserwacja ltrów przeciwtłuszczowych po około 30 godzi-

nach użytkowania.

Naciskać przez ( ) 3 sekundy, aby wyzerować licznik.

KONSERWACJA

Przed przystąpieniem do czyszczenia lub konserwacji,

odłączyć urządzenie wyjmując wtyczkę lub głównym wy-

łącznikiem.

Nie należy używać detergentów zawierających substancje ścier-

ne, kwaśne lub o działaniu korozyjnym, a także ścierek o szorstkiej

powierzchni.

Stałe wykonywanie czynności konserwacyjnych gwarantuje prawidło-

we działanie urządzenia i jego wysoką wydajność na przestrzeni czasu.

Szczególną uwagę należy poświęcić metalowym ltrom przeciw-

tłuszczowym: częste czyszczenie ltrów oraz ich uchwytów gwarantu-

je, że nie będą gromadzić się łatwopalne cząstki tłuszczu.

CZYSZCZENIE POWIERZCHNI ZEWNĘTRZNYCH

Zaleca się, aby zewnętrzne powierzchnie okapu czyścić co najmniej

raz na 15 dni, aby uniknąć osadzania się substancji oleistych i cząstek

tłuszczu. Producent do czyszczenia okapu wykonanego ze szczotkowa-

nej stali nierdzewnej zaleca chusteczki „Magic Steel”.

Zamiennie wszystkie inne powierzchnie należy czyścić przy pomocy

wilgotnej szmatki nasączonej w łagodnym płynnym detergencie lub

denaturacie.

Czyszczenie zakończyć dokładnym wypłukaniem i wysuszeniem za po-

mocą miękkiej ściereczki.

Aby wilgoć nie dostała się do części elektronicznych, nie

należy używać zbyt dużej ilości wody w pobliżu paneli

przyciskowych i urządzeń oświetleniowych.

Szklane panele należy czyścić wyłącznie przy użyciu miękkiej ściereczki,

specjalnymi środkami myjącymi, nietrącymi niepowodującymi korozji.

Producent uchyla się od wszelkiej odpowiedzialności w razie braku za-

stosowania się do takich zaleceń.

CZYSZCZENIE POWIERZCHNI WEWNĘTRZNYCH

Zabrania się czyszczenia płynami lub rozpuszczalnikami

elementów elektrycznych lub części związanych z silni-

kiem, które znajdują się wewnątrz okapu.

W celu uzyskania informacji o wewnętrznych częściach metalowych

patrz poprzedni paragraf.

METALOWE FILTRY PRZECIWTŁUSZCZOWE

Zaleca się, aby często myć metalowe ltry (co najmniej raz w miesią-

cu), mocząc je przez około 1 godzinę w wodzie z gorącym płynem do

mycia naczyń i pamiętając, aby ich nie zginać.

Nie należy używać korodujących środków czyszczących, kwasowych

ani zasadowych.

Dokładnie je opłukać i przed ponownym zamontowaniem odczekać, aż

całkowicie wyschną.

Mycie w zmywarce do naczyń jest dozwolone, lecz może doprowadzić

do powstania zaczernień na materiale, z którego wykonane są ltry. Aby

ograniczyć występowanie tego zjawiska, korzystać z programów o ni-

skich temperaturach (maks. 55°C.).

W celu uzyskania informacji o wyjęciu i włożeniu metalowych ltrów

przeciwtłuszczowych patrz instrukcja montażu.

Pull !

magnet

Push...pull !

SPRING

FILTRY WĘGLOWO-ZEOLITOWE

Przed przystąpieniem do konserwacji ltrów węglowo-

-zeolitowych (FCZ) wyjąć dolny ltr przeciwkurzowy (F) i

usunąć nagromadzony kurz za pomocą odkurzacza.

W normalnych warunkach użytkowania zaleca się regenerację ltra wę-

glowo-zeolitowego co 18 miesięcy oraz jego wymianę co 3 lata. Rege-

neracja polega na umieszczeniu go w zwykłym piekarniku domowym

nagrzanym do temperatury 200°C na około 2 godziny.

Zaczekać, aż ltr ostygnie przed ponownym zainstalowaniem.

V1 FCZ

Czyszczenie na mokro ltra węglowo-zeolitowego i ltra

przeciwkurzowego nie jest dozwolone.

PRZEWODY JONIZUJĄCE (tylko wykwalikowany personel)

Odłączyć zasilanie elektryczne przed przystąpieniem do

czyszczenia.

W normalnych warunkach użytkowania zaleca się czyszczenie

przewodów co 18 miesięcy i ich wymianę co 5 lat.

Wyjąć przewody z obudowy i odczepić metalową osłonę zgodnie z opi-

sem w instrukcji.

Delikatnie oczyścić przewód szmatką i alkoholem etylowym. Umyć

wodą z mydłem i dokładnie osuszyć metalową osłonę.

Upewnić się, że osłona jest CAŁKOWICIE SUCHA (zaleca się je umieszc-

zenie w piekarniku rozgrzanym do 50°C na 10 minut) przed nałożeniem

jej na przewód.

OŚWIETLENIE

Okap wyposażony jest w oświetlenie typu światełka LED o wysokiej wy-

dajności, niskim zużyciu energii i długim okresie eksploatacji w warun-

kach normalnego użytkowania.

Jeżeli wystąpi konieczność wymiany lampki, postąpić zgodnie z rysun-

kiem

12V

Przewody uorescencyjne, mod. (T5 13W) tylko SPRING.

SPRING

UTYLIZACJA PO ZAKOŃCZENIU OKRESU EKSPLOATACJI

Symbol przekreślonego kosza pokazany na posiadanym urzą-

dzeniu oznacza, że produkt stanowi ZSEE, to znaczy “Zużyty

sprzęt elektryczny i elektroniczny” i dlatego nie należy go wy-

rzucać do śmieci niesegregowanych (to znaczy razem z

“miejskimi odpadami zmieszanymi”), lecz należy go usunąć oddzielnie,

umożliwiając poddanie go odpowiednim operacjom w celu jego reuty-

lizacji lub specjalnej obróbce w celu bezpiecznego usunięcia i unie-

szkodliwienia ewentualnych substancji szkodliwych dla otoczenia oraz

pozyskania surowców, które mogą zostać poddane recyklingowi. Pra-

widłowa utylizacja niniejszego produktu pomoże zachować cenne za-

soby i uniknąć negatywnego wpływu na zdrowie ludzi i środowisko,

który może być spowodowany przez niewłaściwe usuwanie odpadów.

Prosimy o skontaktowanie się z władzami lokalnymi, aby uzyskać wię-

cej informacji o najbliższym punkcie selektywnej zbiórki. Mogą zostać

zastosowane kary za niewłaściwe postępowanie z odpadami, zgodnie z

ustawodawstwem krajowym.

INFORMACJE O LIKWIDACJI W KRAJACH UNII EUROPEJSKIEJ

Dyrektywa unijna w sprawie urządzeń WEEE została wdrożona przez

każde państwo w różny, dlatego chcąc zlikwidować to urządzenie pro-

ponujemy, aby skontaktować się z lokalnymi władzami lub ze Sprze-

dawcą w celu uzyskania informacji o prawidłowym sposobie postępo-

wania przy likwidacji.

INFORMACJE O LIKWIDACJI W KRAJACH NIENALEŻĄCYCH DO

UNII EUROPEJSKIEJ

Symbol przekreślonego kosza jest ważny tylko w Unii Europejskiej; je-

śli chce się zlikwidować to urządzenie w innych krajach, proponujemy,

aby skontaktować się z lokalnymi władzami lub ze Sprzedawcą w celu

uzyskania informacji o prawidłowym sposobie postępowania przy li-

kwidacji.

UWAGA!

Producent zastrzega sobie prawo do wprowadzania zmian do urządze-

nia w dowolnym czasie i bez powiadomienia. Drukowanie, tłumaczenie

i powielanie, nawet częściowe, niniejszej instrukcji, jest uwarunkowane

upoważnieniem i zezwoleniem od Producenta.

Informacje techniczne, przedstawienie graczne i wytyczne w tej in-

strukcji są tylko wskazujące i nie mogą być ujawnione.

Językiem instrukcji jest język włoski i Producent nie ponosi odpowie-

dzialności za jakiekolwiek błędy w transkrypcji lub tłumaczeniu.

NEDERLANDS

VEILIGHEIDSINSTRUCTIES

EN WAARSCHUWINGEN

De installatie moet door bekwame, gekwa-

liceerde installateurs worden uitgevoerd

volgens de aanwijzingen in deze handlei-

ding en in naleving van de geldende normen.

Indien de voedingskabel of andere componen-

ten beschadigd zijn, mag u de afzuigkap NIET ge-

bruiken: ontkoppel de afzuigkap van de elektrische

voeding en neem contact op met de verkoper of met

een erkend technisch servicebedrijf om het toestel te

laten repareren.

Breng geen wijzigingen aan op de elektrische,

mechanische en functionele structuur van het

toestel.

Probeer niet om zelf reparaties of vervangingen

uit te voeren: service uitgevoerd door personen

die niet bekwaam of niet gekwaliceerd zijn, kun-

nen schade veroorzaken die zelfs zeer ernstig kan

zijn, aan voorwerpen en/of personen. In dit geval

is deze schade niet door de garantie van de fabri-

kant gedekt.

WAARSCHUWINGEN VOOR DE INSTALLATEUR

TECHNISCHE VEILIGHEID

Controleer of de afzuigkap intact is en alle

delen ervan werken voordat u gaat instal-

leren. Indien u afwijkingen opmerkt, mag

u de installatie niet uitvoeren: in dit geval

moet u contact opnemen met de verkoper.

Indien u een esthetisch defect vaststelt, mag de

afzuigkap NIET geïnstalleerd worden. Stop het

toestel opnieuw in zijn oorspronkelijke verpak-

king en neem contact op met de verkoper.

Wanneer de kap eenmaal geïnstalleerd is, wor-

den geen klachten wegens esthetische defecten

aanvaard.

Draag altijd persoonlijke beschermingsmiddelen (bv.

veiligheidsschoenen) tijdens het installeren en ga

steeds correct en voorzichtig te werk.

De meegeleverde kit voor de bevestiging (schroe-

ven en pluggen) kan uitsluitend gebruikt worden op

gemetselde muren: bij muren vervaardigd uit ander

materiaal, gelieve andere bevestigingssystemen te

gebruiken, rekening houdend met de draagkracht

van de muur en het gewicht van de afzuigkap (aan-

geduid op pag. 2).

Denk eraan dat het installeren met andere bevesti-

gingssystemen dan de geleverde systemen, of met

systemen die niet conform zijn, kan leiden tot risico's

van elektrische aard en risico's wat betreft mechani-

sche dichting.

De kap niet installeren in de openlucht of op plaat-

sen waar ze aan weersinvloeden (regen, wind, enz.) is

blootgesteld.

ELEKTRISCHE VEILIGHEID

De elektrische installatie waarop de kap

wordt aangesloten, moet van een aardaan-

sluiting zijn voorzien, in overeenstemming

met de veiligheidsnormen van het land van ge-

bruik. Bovendien moet deze installatie conform

zijn met de Europese normen inzake radiostorin-

gen.

Vóór het installeren van de afzuigkap moet u contro-

leren of de netspanning overeenkomt met de span-

ning vermeld op het plaatje dat binnen in de afzuig-

kap is aangebracht.

Het stopcontact, gebruikt voor de elektrische aanslui-

ting, moet gemakkelijk bereikbaar zijn wanneer het

toestel geïnstalleerd is. Als dit niet mogelijk is, moet u

een hoofdschakelaar voorzien om de kap indien no-

dig af te zetten.

Een eventuele wijziging van de elektrische installatie

mag enkel door een bevoegde elektrotechnicus uit-

gevoerd worden.

De maximale lengte van de bevestigingsschroef van

de schouw (geleverd door de fabrikant) is 13 mm. Het

gebruik van schroeven die niet conform zijn met deze

instructies, kan leiden tot risico's van elektrische aard.

Indien het toestel niet naar behoren werkt, mag u niet

zelf proberen om het probleem op te lossen. Neem

contact op met de verkoper of met een erkend ser-

vicebedrijf om de reparatie te laten uitvoeren.

Tijdens het installeren van de afzuigkap

moet u het toestel uitschakelen door de

stekker uit het stopcontact te halen of via

de hoofdschakelaar.

VEILIGHEID ROOKAFVOER

Sluit het toestel niet aan op afvoerkanalen

waarvan de rookgassen worden geprodu-

ceerd door verbranding (bv. ketels, haar-

den, enz.)

Voordat u de afzuigkap installeert, moet u controle-

ren of alle geldende normen wat betreft de afvoer

van de lucht naar buiten worden nageleefd.

WAARSCHUWINGEN VOOR DE GEBRUIKER

Deze waarschuwingen zijn opgesteld voor

uw veiligheid en die van anderen. Gelieve

deze handleiding dan ook aandachtig en

volledig door te nemen voordat u het toestel in-

stalleert of reinigt.

De fabrikant wijst alle verantwoordelijkheid af

voor eventuele schade die rechtstreeks of on-

rechtstreeks kan worden veroorzaakt aan perso-

nen, voorwerpen en huisdieren ten gevolge van

het niet naleven van de veiligheidsaanwijzingen

in deze handleiding.

Het is zeer belangrijk dat deze handleiding sa-

men bij het toestel wordt bewaard, zodat die la-

ter geraadpleegd kan worden.

Indien het toestel wordt verkocht of aan iemand an-

ders wordt doorgegeven, moet u ervoor zorgen dat

u ook de handleiding overhandigt, zodat de nieuwe

gebruiker op de hoogte kan worden gesteld van de

werking van de kap en van de bijhorende waarschu-

wingen.

Na het installeren van de RVS afzuigkap dient deze

te worden gereinigd om lijmsporen van de bescher-

ming en eventuele vlekken van vet en olie weg te

nemen, die het oppervlak van de afzuigkap kunnen

aantasten indien ze niet worden verwijderd. Hiertoe

raadt de fabrikant aan om de meegeleverde Magic

Steel doekjes te gebruiken, die u eveneens apart kunt

kopen.

Eis dat men originele onderdelen gebruikt.

GEBRUIKSBESTEMMING

De afzuigkap is alleen bestemd voor het afzui-

gen van dampen die tijdens het bereiden van

gerechten ontstaan in een huishoudelijke, niet-

professionele omgeving: ieder ander gebruik is

oneigenlijk gebruik dat schade aan personen,

voorwerpen en huisdieren kan veroorzaken,

waardoor de fabrikant van elke verantwoorde-

lijkheid wordt ontheven.

Het toestel mag niet worden gebruikt door kinderen

jonger dan 8 jaar en door mensen met beperkte li-

chamelijke, zintuiglijke of mentale capaciteiten, of

zonder ervaring of de nodige kennis, tenzij ze onder

toezicht staan of nadat ze instructies hebben gekre-

gen wat betreft een veilig gebruik van het toestel en

zij de inherente gevaren ervan begrijpen.

Kinderen mogen niet met het toestel spelen. Het is

verboden de reiniging en het onderhoud zonder toe-

zicht door kinderen te laten uitvoeren.

WAARSCHUWINGEN BETREFFENDE

HET GEBRUIK EN DE REINIGING

Voordat u de reiniging of het onderhoud

gaat uitvoeren, dient u de afzuigkap uit te

schakelen door de stekker uit het stopcon-

tact te halen of de hoofdschakelaar om te

zetten.

De afzuigkap niet gebruiken als uw handen vochtig

zijn of als u op blote voeten loopt.

Wanneer het toestel niet wordt gebruikt, moet u altijd

controleren of alle elektrische onderdelen (lampen,

motor) uit staan.

Het maximale totaalgewicht van eventuele voorwer-

pen die u op de kap zet of eraan hangt (waar dit voor-

zien is) mag niet meer dan 1,5 kg bedragen.

Controleer frituurpannen tijdens het gebruik: wan-

neer de olie oververhit raakt, kan dit vlam vatten.

Steek geen open vlammen aan onder de kap.

Bereid geen geambeerde gerechten onder de kap.

Gebruik de kap nooit zonder de metalen vetlters. In

dat geval kunnen vet en vuil zich in het toestel vast-

zetten, waardoor de werking van de kap wordt aan-

getast.

Toegankelijke delen van de kap kunnen heet zijn

wanneer de kap samen met kookapparaten wordt

gebruikt.

Voer geen reiniging uit wanneer er delen van de af-

zuigkap nog heet zijn.

Indien de reiniging niet wordt uitgevoerd volgens de

aangegeven werkwijzen en met de producten die in

deze handleiding vermeld staan, bestaat er brandge-

vaar.

Schakel de hoofdschakelaar uit wanneer het toestel

gedurende een lange periode niet wordt gebruikt.

Indien tegelijk andere toestellen (ketels,

kachels, haarden, enz.) worden gebruikt

die met gas of met andere brandstof wor-

den gevoed, moet u voldoende ventilatie

voorzien in de kamer waar de dampen

worden afgezogen, volgens de geldende

normen.

INSTALAÇÃO

parte reservada somente a pessoal qualicado

Antes de instalar o exaustor, ler atentamente o cap. ''INS-

TRUÇÕES DE SEGURANÇA E ADVERTÊNCIAS''.

CARACTERÍSTICAS TÉCNICAS

Os dados técnicos do aparelho estão indicados nas etiquetas posicio-

nadas dentro do exaustor.

POSICIONAMENTO

A distância mínima entre a parte mais alta do aparelho para a co-

zedura e a parte mais baixa do exaustor está indicada nas instru-

ções de montagem.

Em geral, quando o exaustor é instalada sobre um fogão, esta distância

deve ser de, pelo menos, 65 cm (25,6"). No entanto, de acordo com

uma interpretação da norma EN60335-2-31 de 11-07-2002 efetuada

por TC61 (sub-clause 7.12.1 meeting 15 agenda item 10.11), a distância

mínima entre o fogão e a parte inferior do exaustor pode ser reduzida

ao valor indicado nas instruções de montagem.

Se as instruções do plano de cozedura a gás especicarem uma distân-

cia maior, será necessário considerá-las.

Não instalar o exaustor em ambientes externos e não expô-lo aos agen-

tes atmosféricos (chuva, vento, etc.).

LIGAÇÃO ELÉTRICA

(secção reservada somente ao pessoal qualicado)

Antes de efetuar qualquer operação no exaustor, desco-

nectar o aparelho da rede elétrica.

Certicar-se que não foram desligados ou cortados os elé-

tricos no interior do exaustor:

caso contrário contactar o Centro de Assistência mais próximo.

Para a ligação elétrica, contactar o pessoal qualicado.

A conexão deve ser feita em conformidade com as disposições da

lei em vigor.

Antes de ligar o exaustor à rede elétrica, vericar que:

• a tensão de rede corresponda à indicada nos dados da placa situada

no interior do exaustor;

• o sistema elétrico está em conformidade com as normas em vigor e

se pode suportar a carga (ver as características técnicas posicionadas

no interior do exaustor);

• a cha e o cabo de alimentação não devem entrar em contacto com

temperaturas superiores a 70 °C;

• o sistema de alimentação tem uma ligação à terra ecaz, em confor-

midade com as normas em vigor;

• a tomada usada para a ligação seja facilmente alcançada quando o

exaustor estiver instalado.

Em caso de:

• aparelhos com cabo sem cha: a cha a utilizar deve ser de tipo ''nor-

malizado''. Os os devem ser ligados do seguinte modo: amarelo-

-verde para a ligação à terra, azul para o neutro e o o castanho para

a fase. A cha deve ser ligada a uma adequada tomada de seguran-

ça.

• aparelho xo não estiver provido de cabo de alimentação e de cha,

ou de outro dispositivo que assegure a desconexão da rede, com

uma distância de abertura dos contactos que permita a desconexão

completa nas condições da categoria de sobretensão III.

Tais dispositivos de desconexão devem ser previstos na rede de ali-

mentação em conformidade com as regras de instalação.

O cabo de terra amarelo/verde não deve ser interrompido pelo inter-

ruptor.

O fabricante declina qualquer responsabilidade se as normas de segu-

rança não forem respeitadas.

DESCARGA DE FUMOS

EXAUSTOR DE RECIRCULAÇÃO INTERNA FILTRANTE

Nesta versão, o ar passa através dos ltros de car-

vão zeólito e do sistema ionizante E.ION para ser

puricado e reciclado no ambiente. Vericar se os

ltros de carvão zeólito estão montados na capa e,

em caso negativo, aplicá-los como indicado nas in-

struções de montagem.

INSTRUÇÕES DE MONTAGEM

parte reservada somente a pessoal qualicado

O exaustor tem a possibilidade de ser instalado em várias

congurações.

As fases de montagem geral valem para todas as instala-

ções; seguir, quando especicado, as fases correspondentes à ins-

talação desejada.

FUNCIONAMENTO

QUANDO SE DEVE ACENDER O EXAUSTOR?

Ligar o exaustor pelo menos um minuto antes de iniciar a cozinhar para

direcionar fumos e vapores para a superfície de aspiração.

No nal da cozedura, deixar em funcionamento o exaustor até que to-

dos os vapores e odores: com a função Temporizador, é possível con-

gurar o desligamento automático do exaustor após 15 minutos de

funcionamento.

QUALIDADE DO AR

A qualidade do ar é visualizada pela cor da folha.

Verde = qualidade ideal.

Amarelo = presença de agentes poluentes.

Quantos mais agentes poluentes estiverem pre-

sentes, mais intensa será a cor amarela.

QUE VELOCIDADE ESCOLHER?

I velocidade: mantém o ar limpo com baixos consumos de energia

elétrica.

II velocidade: condições normais de utilização.

III velocidade: presença de fortes odores e vapores.

IV velocidade: rápida eliminação de odores e vapores.

(*)Nota: IV velocidade não existente nos modelos SPRING e LYBRA

QUANDO LAVAR OU TROCAR OS FILTROS?

Os ltros metálicos devem ser lavados cada 30 horas de utilização.

Os ltros de carvão zeólito devem ser reativados a cada 18 meses e

substituídos a cada 3 anos.

Para mais detalhes ver o cap. “MANUTENÇÃO”.

PORTUGUÊS

BOTOEIRA TÁTIL

Motor ON/OFF

No momento da inicialização a velocidade é aquela memori-

zada no desligamento anterior.

Aumento da

velocidade de 1 a 4

Velocidade 4 está ativa

apenas por alguns minu-

tos, em seguida, ativa-se

a velocidade 3.

NOTA: SPRING e LYBRA

apenas 3 velocidades.

As velocidades são sinalizadas

pelos leds presentes nas teclas:

Velocidade 1

Velocidade

(led "+" a piscar)

Redução de

velocidade de 4 a 1

Ciclo automático: a capa será ativada apenas na presença

de agentes poluentes.

A função desativa-se se:

-por 3 horas não se detetarem agentes poluentes;

- Pressiona-se novamente a tecla ( );

- pressionarem-se as teclas + e -.

Acendimento / desligamento da luz

TEMPORIZADOR (Led vermelho a piscar)

Desligamento automático após 15 minutos.

A função desativa-se (led vermelho desligado) se:

- Pressiona-se novamente a tecla TEMPORIZADOR (TIMER) (

- Pressiona-se a tecla ON/OFF ( ).

ALARME FILTROS (Led vermelho xo com ( ) o)

Manutenção de ltros antigordura depois de cerca 30 horas

de utilização.

Pressionar ( ) durante 3 segundos para colocar a zero o con-

tador.

MANUTENÇÃO

Antes de proceder com qualquer operação de limpeza ou

manutenção, desconectar o aparelho removendo a cha

ou atuando no interruptor geral.

Não se devem utilizar detergentes contendo substâncias abrasi-

vas, ácidas ou corrosivas e panos com superfícies ásperas.

Uma manutenção constante garante um bom funcionamento e de-

sempenho no decorrer do tempo.

Atenção especial deve ser dedicada aos ltros metálicos antigordura:

a limpeza frequente dos ltros e dos seus suportes garante que não se

acumulem gorduras inamáveis.

LIMPEZA DAS SUPERFÍCIES EXTERNAS

É recomendável limpar as superfícies externas do exaustor cada 15

dias, pelo menos

para evitar que as substâncias oleosas ou gordurosas

possam danicar as superfícies em aço. Para a limpeza do exaustor, rea-

lizado em aço inox escovado, o fabricante aconselha o uso de toalhetes

de limpeza "Magic Steel".

Como alternativa e para todos os outros tipos de superfície, a lim-

peza deve ser efetuada com um pano húmido com pouco detergente

neutro líquido ou álcool desnaturado.

Para terminar a limpeza, enxaguar cuidadosamente e secar com panos

macios.

Não utilizar muita água nas proximidades da botoeira e

dos dispositivos de iluminação para evitar que a humida-

de atinja as partes eletrónicas.

A limpeza dos painéis em vidro deve ser efetuada apenas com o uso de

detergentes especícos não corrosivos ou abrasivos e panos macios.

O fabricante declina qualquer responsabilidade no caso de inobservân-

cia destas instruções.

LIMPEZA DAS SUPERFÍCIES INTERNAS

É proibida a limpeza de partes elétricas, ou de partes rela-

tivas ao motor do exaustor, com líquidos ou solventes.

Para as partes metálicas internas ver o parágrafo anterior.

FILTROS METÁLICOS ANTIGORDURA

Aconselha-se lavar frequentemente os ltros metálicos (pelo menos

uma vez por mês) deixando-os de molho por aproximadamente 1

hora em água fervente com detergente para pratos, sem dobrá-los.

Não utilizar detergentes corrosivos, ácidos ou alcalinos.

Enxaguá-los com atenção e aguardar que estejam bem secos antes de

montá-los novamente.

É permitido lavar na máquina de lavar mas pode ocorrer o a formação

de manchas escuras no material dos ltros: para reduzir este inconve-

niente, utilizar lavagens com baixas temperaturas (55°C máx.).

Para a extração e a inserção dos ltros metálicos antigordura ver as ins-

truções de montagem.

Pull !

magnet

Push...pull !

SPRING

FILTROS DE CARVÃO-ZEÓLITO

Antes de realizar a manutenção nos ltros de carvão-zeó-

lito (FCZ), retirar o ltro anti-poeira inferior (F) e aspirar a

poeira depositada com um aspirador de pó.

Em condições de normal utilização, aconselha-se que o ltro de car-

vão-zeólito seja regenerado a cada 18 meses e substituído depois de 3

anos. Para a sua regeneração é suciente colocá-lo num forno normal

PORTUGUÊS

SIKKERHEDSANVISNINGER

OG ADVARSLER

Installationsarbejdet skal udføres af kom-

petente og kvalicerede installatører, iføl-

ge beskrivelserne i dette hæfte og under

overholdelse af gældende normer.

Hvis det strømførende kabel eller andre dele er

beskadiget, må emhætten IKKE bruges: Tag em-

hætten fra strømforsyningen og kontakt forhandler

eller et autoriseret servicecenter for reparation.

Udfør aldrig ændringer på apparatets elektriske,

mekaniske og funktionsrelaterede struktur.

Forsøg aldrig at udføre reparationer eller udskift-

ninger på egen hånd: Indgreb, som er udført af

inkompetente og ukvalicerede personer kan

medføre endog meget alvorlige skader på ejen-

dom og personer, der ikke dækkes af Fabrikan-

tens garanti.

ADVARSLER TIL INSTALLATØREN

TEKNISK SIKKERHED

Kontroller emhættens tilstand og at alle

delene fungerer inden installationen: Hvis

der bemærkes fejl må installationen ikke

foretages og forhandleren skal kontaktes.

Hvis der konstateres en skønhedsfejl skal emhæt-

ten IKKE monteres; den pakkes ned i den originale

emballage og der tages kontakt til forhandleren.

Når emhætten er installeret, accepteres der ikke

nogen krav for kosmetiske defekter.

Under installationen skal der altid anvendes person-

lige værnemidler (f.eks. sikkerhedssko) og der skal ud-

vises forsigtig og korrekt adfærd.

Fastgørelsessættet (skruer og dyvler) der leveres med

emhætten kan kun bruges på murede vægge: Ved

installation på vægge af andre materialer, skal der an-

vendes andre fastgørelsessystemer under hensynta-

gen til styrken af væggen og vægten af emhætten

(vist på side 2).

Vær opmærksom på, at installation med andre fast-

gørelsessystemer end de medfølgende, eller ikke eg-

nede systemer, kan være årsag til elektriske eller me-

kaniske risici.

Installer ikke emhætten udendørs og udsæt den ikke

for vejrliget (regn, vind, osv. ...).

ELEKTRISK SIKKERHED

Det elektriske system, som emhætten til-

sluttes skal være i overensstemmelse med

de gældende regler og have en jordforbin-

delse i overensstemmelse med sikkerhedsstan-

darderne i det land, hvor emhætten anvendes;

Den skal også overholde de europæiske regler

vedrørende radiostøjdæmpning.

Kontroller, inden installation af emhætten, at net-

spændingen svarer til den, der er angivet på typeskil-

tet inde i emhætten.

Stikket der anvendes til den elektriske forbindelse skal

være let tilgængelig for det installerede udstyr: I mod-

sat fald skal der installeres en hovedafbryder så der

kan slukkes for strømtilførslen til emhætten når der er

behov for det.

Eventuelle ændringer i det elektriske system må kun

udføres af en autoriseret elektriker.

Den maksimale længde for kanalens fæsteskrue (leve-

res af fabrikanten) er på 13 mm. Anvendelse af skruer,

som ikke er i overensstemmelse med disse anvisnin-

ger, kan medføre risici af elektrisk art.

Hvis emhætten ikke fungerer som den skal, skal man

ikke forsøge selv at løse problemet, men kontakte for-

handleren eller et autoriseret servicecenter for repa-

ration.

Slå apparatet fra, ved at tage stikket ud el-

ler trykke på hovedafbryderen, under in-

stallation af emhætten.

SIKKERHED FOR RØGKANALEN

Emhættens udtag må ikke tilsluttes skor-

stene eller røgudtag med forbrændingsrøg

(fra for eksempel varmeanlæg, brændeov-

ne osv.).

Kontroller, inden installation af emhætten, at alle de

gældende forskrifter omkring udledning af luft er

overholdt.

ADVARSLER FOR BRUG

Disse advarsler er udarbejdet for egen og

andres sikkerhed, og vi beder derfor om, at

hele denne vejledning læses med omhu,

før apparatet installeres og anvendes eller

før der udføres rengøring på apparatet.

Producenten påtager sig intet ansvar for eventu-

elle skader, der direkte eller indirekte er forvoldt

på personer, ting og kæledyr som følge af mang-

lende overholdelse af sikkerhedsinstruktionerne

i dette hæfte.

Det er meget vigtigt, at denne brugsanvisning

opbevares sammen med apparatet til fremtidig

brug.

Sørg for, at brugsanvisningen følger med apparatet,

hvis det sælges eller overdrages til en anden person,

således at den nye bruger kan gøre sig bekendt med

emhættens funktion og de tilknyttede advarsler.

Efter installation af emhætter i rustfrit stål, er det nød-

vendigt til at rense den for at erne resterende klæbe-

middel fra den beskyttende emballage og fedtpletter

og olier, som, hvis de ikke ernes, kan forårsage uop-

rettelig forringelse af overaden på emhætten. Fabri-

kanten anbefaler, til dette formål, at anvende de med-

følgende vådservietter, som også kan købes særskilt.

Kræv brug af originale reservedele.

BRUGSOMRÅDE

Apparatet er udelukkende beregnet til udsug-

ning af luften over husholdningskogeplader, og

ikke kogeplader som anvendes i professionelt

øjemed: Enhver anden brug betragtes som ukor-

rekt, kan forårsage skader på personer, ejendom

og husdur og fratager Fabrikanten ethvert ansvar.

Apparatet kan anvendes af børn fra en alder på mindst

8 år, samt af personer med nedsatte fysiske, synsmæs-

sige eller mentale evner, eller personer uden erfaring

og det nødvendige kendskab, hvis de blot overvåges

af andre, eller efter at have modtaget anvisninger om

sikker brug af apparatet og fuldt ud forstået de hertil

relaterede farer.

Børn bør aldrig lege med apparatet. Rengøring og

vedligeholdelse bør udføres af brugeren, og må al-

drig udføres af børn uden at de er under opsyn.

ADVARSLER VEDRØRENDE BRUG

OG RENGØRING

Frakobl apparatet, ved at tage stikket ud

eller trykke på hovedafbryderen, før der

udføres nogen form for rengøring eller

vedligeholdelse.

Anvend aldrig emhætten med våde hænder eller

bare fødder.

Kontroller altid, at alle de elektriske dele (lys, udsuger)

er slukkede, når apparatet ikke anvendes.

Den maksimale samlede vægt af eventuelle genstan-

de placeret på eller ophængt i (hvor forudset) em-

hætten, må ikke overstige 1,5 kg.

Kontroller frituregryder under brug: overophedet olie

kan selvantænde.

Tænd ikke åben ild under emhætten.

Undlad at tilberede retter med åben ild under em-

hætten.

Anvend aldrig emhætten uden fedtltrene af metal;

fedt og snavs vil i så tilfælde kunne aejre sig i appa-

ratet og påvirke funktionen.

Emhættens tilgængelige dele kan være varme, når de

bruges med apparater til madlavning.

Udfør aldrig rengøring heraf, når dele af emhætten

stadig er varme.

Hvis rengøringen ikke udføres i henhold til procedu-

rerne og med de produkter, der er anført i denne vej-

ledning, kan der forekomme risiko for brand.

Slå hovedafbryderen fra, når apparatet ikke skal an-

vendes over et længere tidsrum.

Hvis der samtidigt bruges andre apparater

(varmeanlæg, brændeovne, pejse osv.),

som forsynes med gas eller andre brænd-

sler, skal der sørges for passende ventilati-

on i lokalet, hvor røgudsugningen sker, i

henhold til de gældende regler.

DANSK

ed og udskifte det hvert 3. år. Filteret regenereres nemt ved at lægge det i

en almindelig husholdningsovn ved en temperatur på 200° C i ca. 2 timer.

Afvent, at lteres afkøler, inden det genmonteres.

V1 FCZ

Zeolit-kullteret og støvlteret kan ikke vaskes.

IONISERENDE RØR (kun kvaliceret personale)

Afbryd strømforsyningen inden rengøringen startes.

Ved normal brug anbefales rengøring hver 18. måned og ud-

skiftning hvert 5. år.

Fjern rørene fra deres leje, og ern metalbeklædningen som beskrevet

i instruktionerne.

Gør forsigtigt røret rent med en klud og ethylalkohol. Vask metal-

beklædningen med vand og sæbe, og skyl omhyggeligt.

Kontroller, at den er HELT TØR (det anbefales at tørre i ovn ved 50

°C i ca. 10 min.) inden beklædningen sættes på røret.

BELYSNING

Emhætten er udstyret med højeektive lysdiodespots med lavt strøm-

forbrug og meget lang holdbarhed under normale driftsforhold.

Hvis der skulle opstå behov for at udskifte lys spottet, følges proceduren

i guren.

12V

Lysstofrør mod. (T5 13W) kun på SPRING.

SPRING

2 3

BORTSKAFFELSE VED ENDT LEVETID

Symbolet med den overstregede aaldsspand, der er gengivet

på deres apparat, betyder at produktet indgår i kategorien

WEEE “, dvs, Waste Electrical and Electronic Equipment" (aald

af elektriske og elektroniske produkter) hvorfor det ikke må

bortskaes sammen med dagrenovationen som almindeligt af-

fald, men skal behandles særskilt for at kunne genanvendes, eller un-

dergå særlig behandling for udskillelse af eventuelt skadelige dele/stof-

fer, der bortskaes med respekt for miljøet. Korrekt bortskaelse af

dette produkt medvirker til at spare værdifulde resurser og undgå po-

tentielle negative påvirkninger for folkesundheden og omgivelserne,

som omvendt kan forårsages af en ukorrekt bortskaelse af aaldet.

Kontakt venligst de lokale myndigheder, for at indhente yderligere op-

lysninger om det nærmeste indsamlingspunkt. Der kan være fastsat

bøder for ukorrekt bortskaelse af denne type aald i den nationale

lovgivning.

INFORMATIONER FOR BORTSKAFFELSE I EULANDE

Den europæiske lovgivning vedrørende WEEE produkter indgår i det

enkelte medlemslands lovgivning på forskellig vis. Vi anbefaler derfor

vores kunder at tage kontakt til de lokale myndigheder, eller til forret-

ningen hvor apparatet er købt, for nærmere oplysninger vedrørende

den korrekte bortskaelse.

INFORMATIONER FOR BORTSKAFFELSE I IKKEEULANDE

Symbolet med den overstregede skraldespand er kun gyldigt i EU-

medlemslande: Vi anbefaler vores kunder at tage kontakt til de lokale

myndigheder, eller til forretningen hvor apparatet er købt, for nærmere

oplysninger vedrørende den korrekte bortskaelse.

PAS PÅ!

Producenten forbeholder sig ret til at foretage ændringer på udstyret,

til enhver tid og uden varsel. Genoptryk, oversættelse og reproduktion,

også delvis, af denne vejledning er underlagt tilladelse fra fabrikanten.

De tekniske informationer, de graske gengivelser og specikationerne

i denne vejledning er vejledende og må ikke oentliggøres.

Vejledningen er blevet udformet på italiensk og Fabrikanten fralægger

sig ansvaret for eventuel fejlagtig afskrivning eller oversættelse.

SÄKERHETSINSTRUKTIONER

OCH VARNINGAR

Installationsarbetet måste utföras av kom-

petenta och kvalicerade installatörer en-

ligt det som anges i denna manual och med

respekt för de gällande lagarna.

Om nätkabeln eller andra komponenter är ska-

dade får INTE kåpan användas: Dra ur kåpan från

elförsörjningen och kontakta din återförsäljare eller

en auktoriserad teknisk verkstad för reparationen.

Modiera inte apparatens elektriska, mekaniska

och funktionella struktur.

Försök inte att utföra reparationer eller byten

själv: åtgärder som utförs av personer som inte

är kompetenta eller kvalicerade kan orsaka ska-

dor, även mycket allvarliga, på föremål och/eller

personer som inte täcks av tillverkarens garanti.

ANVISNINGAR FÖR INSTALLATÖREN

TEKNISK SÄKERHET

Innan du installerar kåpan skall du kontrol-

lera att alla dess delar är hela och fungerar

bra. Om du upptäcker några avvikelser

skall du inte gå vidare med installationen

utan kontakta din återförsäljare.

Om du hittar en synlig defekt får INTE kåpan in-

stalleras. Förvara den i dess originalförpackning

och kontakta din återförsäljare.

När kåpan väl har installerats kommer inga rekla-

mationer angående synliga defekter att accepte-

ras.

Under installationen skall du alltid använda personlig

skyddsutrustning (t.ex. skyddsskor).

Fästsatsen (skruvar, pluggar och fästen) som levereras

med kåpan kan endast användas på väggar av mur-

verk. Om det är nödvändigt att installera kåpan på

väggar av annat material skall man utvärdera andra

fastsättningssystem, med hänsyn till väggens hållbar-

het och kåpans vikt (anges på sid. 2).

Tänk på att en installation med andra fastsättnings-

system än de medföljande eller som inte uppfyller

kraven kan medföra risker.

Installera inte kåpan utomhus och utsätt den inte för

väder och vind (regn, blåst osv.).

ELSÄKERHET

Det elsystem till vilket kåpan ansluts måste

vara enligt lag och försett med jordanslut-

ning enligt de säkerhetsstandarder som

gäller i användarlandet. Det måste dessutom föl-

ja de europeiska bestämmelserna om störnings-

skydd.

Se till att elnätets spänning motsvarar värdena på typ-

skylten inne i spiskåpan innan du installerar den.

Det uttag som används för den elektriska anslutning-

en måste nås lätt med den installerade utrustningen.

Om detta inte är möjligt skall det nnas en huvud-

strömbrytare på en lättillgänglig plats för att koppla

bort kåpan när det behövs.

Eventuella förändringar av elsystemet får endast utfö-

ras av en behörig elektriker.

Max-längd på skruv för xering av rökgången är 13

mm (tillhandahålls av tillverkaren).

Användning av skruvar som inte uppfyller kraven i

dessa instruktioner kan medföra risker av elektrisk na-

tur.

Vid felfunktion av apparaten får du inte försöka att lösa

problemet på egen hand utan du måste kontakta din

återförsäljare eller en auktoriserad serviceverkstad för

reparationen.

Under kåpans installation skall du koppla

bort apparaten genom att dra ur kontak-

ten eller genom att bryta huvudströmbry-

taren.

SÄKERHET RÖKKANAL

Anslut inte apparaten till kanaler för rök

som bildas vid förbränning (från pannor,

eldstäder osv.)

Före installationen av kåpan skall du säkerställa att alla

gällande lagar om luftutsläpp i atmosfären följs.

SVENSK

ANVISNINGAR FÖR ANVÄNDAREN

Dessa anvisningar nns för din och andras

säkerhet och vi ber dig därför att noggrant

läsa denna manual i alla dess delar innan

du installerar och använder apparaten el-

ler rengör densamma.

Tillverkaren frånsäger sig allt ansvar för eventuel-

la skador som kan, direkt eller indirekt, uppstå på

personer, föremål och husdjur till följd av under-

låtenhet att följa de säkerhetsanvisningar som

anges i denna manual.

Det är mycket viktigt att denna instruktionsbok

förvaras tillsammans med apparaten för framtida

referens.

Om apparaten säljs eller överlåts till en annan person,

se till att manualen medföljer, så att den nya ägaren

kan studera kåpans funktioner samt de anvisningar

som nns.

Efter installation av kåpa i rostfritt stål måste du ren-

göra denna för att avlägsna skyddets lim och eventu-

ella fett- och oljeäckar som, om de inte tas bort, kan

orsaka permanenta skador på kåpans yta. För att göra

detta, rekommenderar tillverkaren användning av de

medföljande servietterna, som även nns tillgängliga

för inköp.

Kräv originalreservdelar.

ANVÄNDNINGENS ÄNDAMÅL

Apparaten är endast avsedd för utsugning av den

rök som skapas vid privat matlagning, inte pro-

fessionell: all annan användning är felaktig, kan

orsaka skador på personer, föremål och husdjur

och befriar tillverkaren från allt ansvar.

Apparaten kan användas av barn över 8 år samt av

personer med nedsatt fysisk, sensorisk eller mental

förmåga eller brist på erfarenhet eller kunskap, förut-

satt att de är under uppsikt eller efter att ha fått in-

struktioner angående en säker användning av appa-

raten samt förståelse för de faror som är förknippade

med denna.

Barn får inte leka med apparaten. Rengöring och un-

derhåll som är avsedd att utföras av användaren får

inte göras av barn utan uppsikt.

ANVISNINGAR OM ANVÄNDNING OCH RENGÖ

RING

Innan du utför någon rengöring eller nå-

got underhållsarbete, koppla bort appara-

ten genom att dra ur kontakten eller stänga

av huvudströmbrytaren.

Använd inte kåpan med blöta händer eller barfotad.

Kontrollera alltid att alla elektriska delar (lampor, ut-

sugningsanordning) är avstängda när enheten inte

används.

Den maximala totalvikten på eventuella föremål pla-

cerade eller hängda (där detta förutses) på kåpan får

inte överstiga 1,5 kg.

Kontrollera friteringsmaskiner under användning:

Överhettad olja kan vara brandfarlig.

Tänd inte öppna lågor under kåpan.

Förbered inte mat på öppen låga under kåpan.

Använd aldrig kåpan utan metallfettltren. Fett och

smuts avlagras i detta fall i apparaten och försämrar

dess funktion.

Åtkomliga delar i kåpan kan vara varma om de an-

vänds tillsammans med matlagningsutrustning.

Utför ingen rengöring så länge som delar av kåpan

fortfarande är varma.

Om rengöringen inte görs i enlighet med de förfaran-

den och med de produkter som anges i denna ma-

nual kan brand uppstå.

Stäng av huvudströmbrytaren när apparaten inte an-

vänds under längre tid.

Vid samtidig användning av andra appara-

ter (värmepannor, kaminer, eldstäder osv.)

som använder gas eller andra bränslen, se

till att rummet där röken ska sugas ut är väl

ventilerat, i enlighet med gällande lagar.

INSTALLATION

avsnitt reserverat för kvalicerad personal

Innan du installerar kåpan, skall du noggrant läsa kap.

"SÄKERHETSINSTRUKTIONER OCH VARNINGAR".

TEKNISKA EGENSKAPER

De tekniska data som gäller apparaten visas på typskyltarna placerade

inuti spiskåpan.

PLACERING

Det minsta avståndet mellan den högsta delen på matlagningsut-

rustningen och den låga delen av kökskåpan anges i monterings-

anvisningarna.

Vanligtvis, när en kökskåpa är monterad ovanför en gashäll, måste detta

avstånd vara minst 65 cm (25,6"). Men på grundval av tolkningen av

standarden SS-EN 60335-2-31 från 2002/07/11 i TC61 (underklausul

7.12.1 möte 15, dagordningspunkt 10.11), kan minimiavståndet mel-

lan spishällen och den nedre delen av kåpan reduceras till det angivna

måttet i monteringsanvisningarna.

Om instruktionerna för gasspisen specicerar ett större avstånd måste

dock dessa beaktas.

Installera inte kåpan utomhus och utsätt den inte för väder och vind

(regn, blåst osv.).

ELEKTRISK ANSLUTNING

(avsnitt reserverat för kvalicerad personal)

Innan du utför något arbete på spiskåpan, koppla bort ap-

paraten från elnätet.

Se till att inga elledningar inuti kåpan kopplas bort eller

skärs av:

kontakta vid sådana fall närmaste servicecenter.

De elektriska anslutningarna skall utföras av kvalicerad personal.

Anslutningarna måste utföras i enlighet med den lagstiftning som

gäller.

Innan du ansluter kåpan till elnätet, kontrollera att:

• Elnätets spänning motsvarar värdena på typskylten inne i spiskåpan.

• Elsystemet är enligt lag och klarar apparatens belastning (se typskyl-

ten med de tekniska egenskaperna placerad inuti kåpan).

• Stickkontakt och nätkabel inte kommer i kontakt med temperaturer

över 70°C.

• Nätaggregatet är utrustat med en eektiv och korrekt jordanslutning

enligt gällande lagar.

•

Uttaget som används för anslutning är lättåtkomligt efter kåpans in-

stallation.

I händelse av:

• Apparater försedda med kabel utan stickkontakt: använd en stick-

kontakt av "normaliserad" typ. Ledningarna måste anslutas enligt

följande: gul-gröna ledningen måste användas för jordanslutningen,

den blå ledningen för neutral och den bruna ledningen för fas. Kon-

takten måste anslutas till ett lämpligt säkerhetsuttag.

•

Fast apparat som inte är utrustad med nätkabel och stickkontakt, eller

annan anordning som garanterar bortkoppling från elnätet, med ett

öppningsavstånd på kontakterna som möjliggör total bortkoppling

enligt villkoren i överspänningskategori III.

Dessa anordningar för bortkoppling måste införlivas i strömförsörj-

ningen i enlighet med reglerna för installation.

Den gul/gröna jordkabeln får inte avbrytas av brytaren.

Tillverkaren frånsäger sig allt ansvar om säkerhetsföreskrifterna inte följs.

RÖKKANAL

KÅPA MED INTERN ÅTERCIRKULERING FILTRERANDE

I denna version passerar luften genom ltren i kol/

zeolit och det joniserande systemet E.ION för att re-

nas och återvinnas i m iljön. Kontrollera att ltren i

kol/zeolit har monterats på kåpan. Om så inte skulle

vara fallet, placera dem så som anges i instruktio-

nerna för montering.

MONTERINGSANVISNINGAR

avsnitt reserverat för kvalicerad personal

Kåpan kan installeras i olika kongurationer.

De allmänna monteringsfaserna gäller för alla installatio-

ner. Följ däremot, där det speciceras, de faser som mot-

svarar önskad installation.

DRIFT

NÄR SKALL DU SLÅ PÅ KÅPAN?

Slå på kåpan minst en minut innan du börjar att laga mat: detta kommer

att främja en luftström för att leda rök och ångor mot utsugningsytan.

Vid avslutad matlagning skall du låta kåpan arbeta tills all ånga och alla

lukter har sugits upp helt. Du kan ställa in automatisk avstängning av

kåpan efter 15 minuters användning, med hjälp av Timerfunktionen.

LUFTKVALITET

Luftens kvalitet visas av bladets färg.

Grönt = optimal kvalitet

Gult = förekomst av föroreningar.

Ju er föroreningar det nns, desto mer intensiv

blir den gula färgen.

VILKEN HASTIGHET SKALL DU VÄLJA?

Den första hastigheten: bibehåller den rena luften med låg konsum-

tion av elenergi.

Den andra hastigheten: normala driftsförhållanden.

Den tredje hastigheten: i närvaro av starka lukter och ångor.

Den ärde hastigheten: snabb förbrukning av starka lukter och ångor.

(*)Nota: hastighet IV ej tillgänglig på modellerna SPRING och LY-

BRA

NÄR SKALL DU TVÄTTA ELLER BYTA FILTREN?

Metallltren måste rengöras var 30:e användningstimme.

sen aktiveras hastighet 3 ANMÄRKNING: SPRING och LYBRA endast 3

hastigheter.

För mer information se kapitelet “UNDERHÅLL”.

FCZ

Filtret kol/zeolit och det nedre dammskyddsltret får inte

tvättas.

JONISERANDE RÖR (endast kvalicerad personal)

Koppla från strömförsörjningen innan rengöringen påbörjas.

Vid normal användning rekommenderas det att man utför

rengöring var 18:e månad och att man byter ut rören efter 5 år.

Avlägsna rören från monteringsstället och ta bort metallhöljet så som

beskrivs i instruktionerna.

Rengör röret försiktigt med en trasa tillsammans med etylalkohol. Tvätta

med tvål och vatten metallhöljet och skölj det noga.

Kontrollera att det är RIKTIGT TORRT (det rekommenderas att man

lägger in det i ugnen vid 50°C i 10min) innan man sätter tillbaka

det på röret.

BELYSNING

Kåpan är utrustad med belysning med LED-spotlights med hög eek-

tivitet, låg konsumtion och mycket lång hållbarhet vid normal använd-

ning.

Om det skulle bli nödvändigt att byta ut spotlighten gör som i guren.

12V

Lysrör mod. (T5 13W) endast SPRING.

SPRING

2 3

KASSERING I SLUTET AV LIVSLÄNGDEN

Symbolen med den överkryssade soptunnan som visas på din

utrustning anger att produkten är en WEEE, det vill säga “Av-

fall som kommer från elektriska och elektroniska utrustningar"

och därför (det vill säga tillinte bör kastas i de osorterade soporna -

sammans med "blandat hushållsavfall") utan hanteras separat för att

omfattas av lämpliga åtgärder för återanvändning, eller också till en

specik behandling för att på ett säkert sätt ta bort och kassera ämnen

som är skadliga för miljön och utvinna de råvaror som kan återvinnas.

Korrekt kassering av denna produkt kommer att bidraga till att spara

värdefulla resurser och undvika potentiella negativa eekter på män-

niskors hälsa och på miljön som skulle kunna orsakas av en olämplig

kassering av avfallet.

Vänligen kontakta dina lokala myndigheter för ytterligare information

om den närmaste återvinningscentralen. Man kan få sanktioner för fel-

aktig kassering av detta avfall i enlighet med nationell lagstiftning.

INFORMATION OM KASSERING I DEN EUROPEISKA UNIONENS

LÄNDER

EU-direktivet om WEEE-utrustningar har genomförts på olika sätt i alla

länder och därför föreslår vi, om du vill kassera denna utrustning, att du

kontaktar de lokala myndigheterna eller återförsäljaren för att fråga om

korrekt kasseringsmetod.

INFORMATION OM KASSERING I LÄNDER SOM INTE TILLHÖR

DEN EUROPEISKA UNIONEN

Symbolen med den överkryssade soptunnan gäller endast inom den

Europeiska Unionen: om du vill kassera denna utrustning i andra länder

råder vi dig att kontakta de lokala myndigheterna eller återförsäljaren

för att fråga om korrekt kasseringsmetod.

VARNING!

Företaget förbehåller sig rätten att göra ändringar i apparaterna när

som helst och utan föregående meddelande. Tryck, översättning och

reproduktion, även delvis, av denna manual är bundna till Tillverkarens

godkännande.

Den tekniska informationen, de graska framställningarna och de spe-

cikationer som nns i denna manual är indikativa och kan inte lämnas

ut.

Manualens redigeringsspråk är italienska. Tillverkaren kan inte hållas an-

svarig för eventuella skriv- eller översättningsfel.

Produkt Specifikationer

Mærke:	Falmec
Kategori:	Emhætte
Model:	Twister E.Ion
Type:	Ø
Bredde:	450 mm
Dybde:	450 mm
Højde:	347 mm
Vægt:	23000 g
Produktfarve:	Sort
Kontroltype:	Berøring
Antal hastigheder:	4
Indbygget skærm:	Ingen
Årligt energiforbrug:	- kWh
Lampetype:	LED
Støjniveau:	- dB
Vaskbart filter:	Ja
Pæreeffekt:	1.2 W
Antal lyskilder:	4 pære(r )
Maksimal ekstraktionseffekt:	450 m³/t
Motor inkluderet:	Ja
Fedtfilter type:	Kulfiber
Aftageligt filter:	Ja
Ekstraktionstype:	Recirkulerende
Intensiv hastighed:	Ingen
Antal motorer:	1
Placering af udsugning:	Top
