Side 1/2

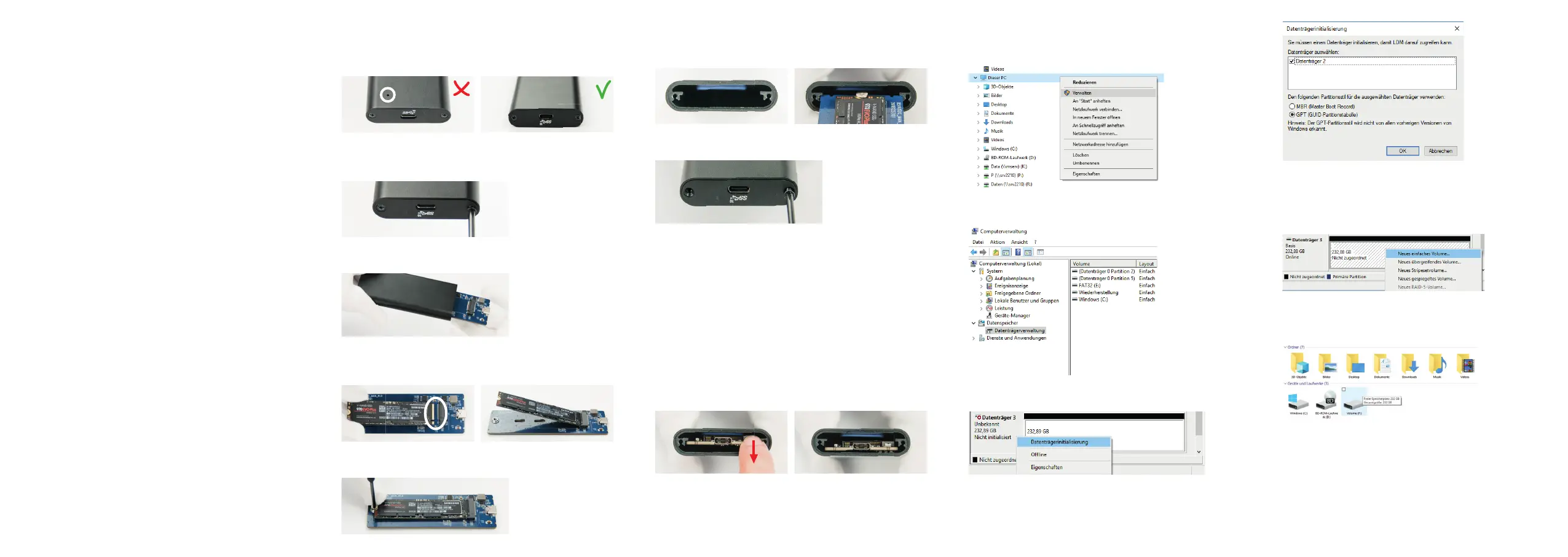

Installation der SSD-Speicherkarte

1. Legen Sie das Gehäuse mit der LED-Öffnung nach unten

und dem USB-Anschluss nach rechts auf eine geeignete

Montageﬂ äche.

2. Verwenden Sie idealerweise einen magnetischen

Schraubendreher. Lösen Sie die Schrauben an der Seite mit

dem USB-Anschluss und entfernen Sie die Abdeckung.

3. Halten Sie das Gehäuse leicht schräg und lassen Sie die

Platine vorsichtig herausgleiten.

4. Richten Sie Ihre SSD-Speicherkarte an der Aussparung

der Anschlussstelle aus und stecken Sie sie hinein. Die

Speicherkarte sollte jetzt schräg zur Platine stehen.

5. Drücken Sie die Speicherkarte herunter und befestigen Sie sie

an der Rückseite mit der silbernen Schraube.

Formatierung der SSD

1. Rechtsklicken Sie auf das Symbol „Dieser PC“ und wählen Sie

„Verwalten“.

2. Wählen Sie “Datenträgerverwaltung” und Sie sehen Ihre SSD

als “Nicht initialisiert” und “Unzugeordnet”.

3. Rechtsklicken Sie auf das rote Symbol und wählen Sie

“Datenträgerinitialisierung”.

4. Wählen Sie “GPT”. Danach klicken Sie auf OK, um die

Initialisierung abzuschließen.

5. Rechtsklicken Sie auf den Bereich „Nicht zugeordnet“ und

wählen Sie “Neues Einfaches Volume”. Danach folgen Sie

den Dialogfenstern durch drücken auf „Weiter“ bis zu „Fertig

stellen“, um die Formatierung durchzuführen.

6. Nachdem die Formatierung beendet ist, wird Ihnen der neue

Datenträger mit der Bezeichnung „Volume“ im Computer

angezeigt.

6. Vergewissern Sie sich anhand der L-förmigen Schienen im

Inneren des Gehäuses und des blauen Thermalpads, dass

dieses richtig herum liegt und führen Sie die Platine zwischen

den Schienen ein bis diese auf der anderen Seite anstößt.

7. Befestigen Sie die Abdeckung mit beiden Schrauben, sodass

diese bündig abschließt.

8. Achtung: Falls der Datenträger nach der Montage nicht

von Ihrem Betriebssystem erkannt wird, müssen Sie diesen

formatieren. Beachten Sie, dass dabei alle Daten gelöscht

werden und erstellen Sie ggf. zuerst eine Sicherungskopie.

Entnehmen der Speicherkarte

1. Lösen Sie die Abdeckung auf der Seite mit dem USB-

Anschluss.

2. Drücken Sie die Platine aus den L-förmigen Schienen heraus,

damit sich die Speicherkarte von dem Thermalpad löst.

Achtung: Versuchen Sie nicht, das Thermalpad zu entfernen

und vermeiden Sie, es mit der Platine oder Werkzeugen zu

beschädigen.

3. Sie können die Platine jetzt aus dem Gehäuse entfernen.

Fantec NVMe31

SSD-Speicherkartengehäuse

Montageanleitung

Lieferumfang

• Externes Gehäuse

• 1× SSD-Befestigungsschraube

• Kabel USB 3.1 Typ-C auf Typ-C

• Montageanleitung

Beschreibung

Dieses Gehäuse unterstützt die Installation einer M.2 PCIe NVMe

(Key M oder Key M+B) SSD im Format 2280, 2260 und 2242. Die

Verbindung zum Computer erfolgt über USB 3.1.

M.2 AHCI SSDs werden nicht unterstützt.

Systemvoraussetzungen

Windows 7/8.1/10 (32 oder 64 bit)

Mac OS 10.14.3 oder höher

USB Typ-C-Anschluss

Sicherheitsanweisungen

• Schützen Sie das Produkt gegen Feuchtigkeit und direkte

Sonneneinstrahlung

• Verhindern Sie statische Entladung während der Montage

Anschrift für RMA Sendungen aus Deutschland

Für RMA-Service außerhalb von Deutschland kontaktieren Sie

bitte Ihren Händler!

Fantec GmbH

Abteilung RMA/Service

Billwerder Billdeich 605 B

21033 Hamburg

service@fantec.de

www.fantec.de

Konformitätserklärung

http://www.fantec.

de/unternehmen/

bestimmungenrichtlinien/ce

Installation of Solid State Drive

1. Put the enclosure on a suitable mounting surface with the

LED-Opening pointing downward and the USB-Port to the

right.

2. If possible use a magnetic screwdriver. Loosen the screws on

the side of the USB-Port and remove the cover.

3. Hold the enclosure slightly at an angle and let the circuit

board slide out carefully.

4. Align the edge connector of your SSD on the socket and put

it in. The memorycard should now be angled upwards.

5. Press down the SSD and mount it on the back with the silver

screw.

Formatting the Solid State Drive

1. Right-Click on “This PC” icon and select the “Manage” column.

2. Select “Disk Management” and you will see your SSD showed

“Not initialised” and “Unallocated”.

3. Right-Click on the red Symbol and select “Initialise Disk”.

4. Select “GPT” mode. Then press OK button ﬁ nish the initialising

procedure.

5. Right-Click on the “Unallocated” block and select “New

Simple Volume”. Then follow up the dialogue box with

pressing the “Next” button until the “Finish” button will start

the formatting procedure.

6. When formatting is completed, the external SSD will be

recognized as a “New Volume”.

6. Make sure that the enclosure is lieing the right way around by

looking at the L-shaped rails and the blue thermalpad on the

inside and slide in the cicuit board in between the rails until

it touches the opposite side.

7. Attach the cover with both screws until it sits ﬂ ush.

8. Attention: If the data media is not recognized by your

operating system after installation, it has to be formatted. Note

that in the process all data will be erased and create a backup

if need be.

Removing the Solid State Drive

1. Loosen the screws on the side of the USB-Port and remove

the cover.

2. Push the circuit board out of the rails so it loosens from the

thermalpad.

Attention: Do not try to remove the thermalpad and avoid

damaging it with the cicuit board or tools.

3. Now the cicuit board can be removed from the enclosure.

Fantec NVMe31

SSD-Memory-Enclosure

Installation Manual

Delivery

• External enclosure

• 1× SSD-mounting-screw

• Cable USB 3.1 Typ-C to Typ-C

• Installation manual

Description

This enclosure supports the installation of a M.2 PCIe NVMe

(Key M or Key M+B) SSD in 2280, 2260 and 2242 format. The

connection to a computer works via USB 3.1.

M.2 AHCI SSDs are not supported.

System Requirements

Windows 7/8.1/10 (32 or 64 bit)

Mac OS 10.14.3 or higher

USB Typ-C-port

Safety Instructions

• Protect the product against moisture and direct sunlight

• Avoid static discharge during installation

Adress for RMA Sending from Germany

For RMA-Service outside of Germany please contact your

dealer!
