8-BAY RAID ENCLOSURE

English

CONTENTS

RAID mode setup / LED display status

SETUP

INITIALIZATION

16 - 20

OVERVIEW

LED indication

Model: QB-X8US3R

REFERENCES

21 - 24

Windows Vista (32 / 64 bit) / Windows 7 (32 / 64 bit)

Macintosh O.S. 10.5

Trouble shooting

1 - 4

5 - 10

16 - 18

19 - 20

11 - 15

LED DISPLAY STATUS

http://www.fantec.de

For questions or needs regarding this device,

please visit our Fantec Support Forum:

http://www.fantec-forum.com/

Please visit our website for more information:

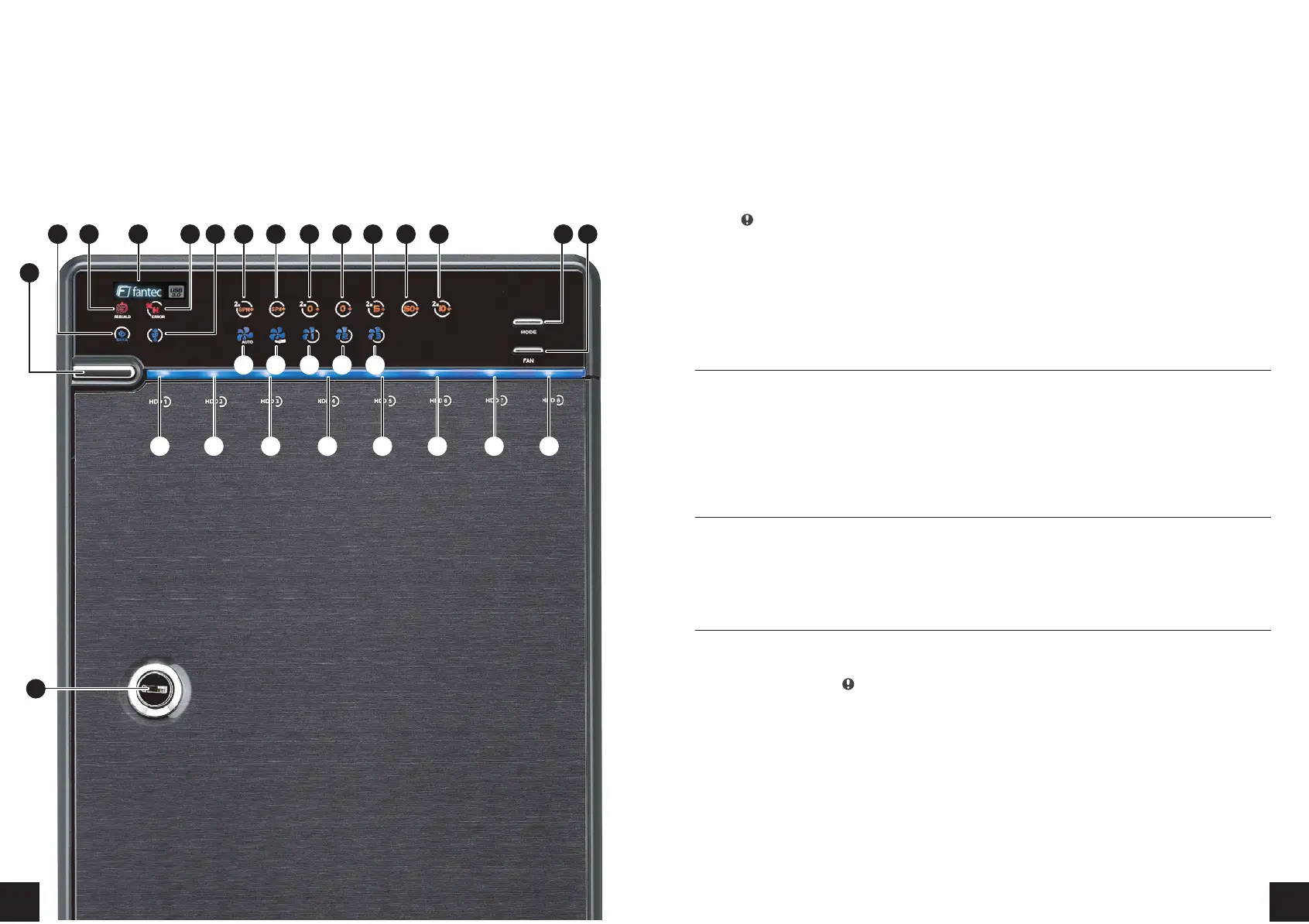

DIAGRAM of QB-X8US3R

FRONT PANEL

LED INDICATION

OVERVIEW

1 2

6 74 8 9 10

14 15 16 17 18

21 22 23 24 25 26 27 28

19 20

12 13

1. Power button

It needs to be pressed and held for 3 seconds to power off.

This design prevents accidental power off.

2. eSATA in use / access

3. Rebuild

4. Blue Power on

Orange Sleep mode

5. HDD error When any of HDD1~HDD8 has error,

HDD error is on.

6. USB in use / access

7. 2 X Spanning Mode / BIG (JBOD)

8. Spanning Mode / BIG (JBOD)

9. 2 X RAID 0 Striping Mode

10. RAID 0 Striping Mode

11. 2 X RAID 5

12. RAID 50

13. 2 X RAID 10

14. Smart Fan automatic mode

15. Smart Fan manual mode

16. Fan speed level 1

17. Fan speed level 2

18. Fan speed level 3

19. Mode RAID mode button needs to be pressed and held

for 3 seconds to switch the device's raid mode.

This design will prevent accidental execution of this function.

20. Fan button Controls auto & manual modes

and fan speed from level 1 to level 3.

21.-28. HDD1 / HDD2 / HDD3 / HDD4 / HDD5 / HDD6 / HDD7 / HDD8

Blue active

Purple access

Red rebuild

29. Key slot

Descriptions

Produkt Specifikationer

Mærke:	Fantec
Kategori:	Harddisk (ekstern)
Model:	QB-X8US3R
Bredde:	155 mm
Dybde:	253 mm
Højde:	352 mm
Vægt:	5000 g
Produktfarve:	Sort
Relativ luftfugtighed ved drift (H-H):	0 - 90 %
Driftstemperatur (T-T):	0 - 50 °C
LED-indikatorer:	Ja
Effektkrav:	100 - 240 V
Kompatible operativsystemer:	Windows Vista\nWindows 7\nMac OS X\nLinux OS
Plug and play:	Ja
Ekstern strømadapter:	Ingen
Størrelse på lagerdisk:	3.5 "
Antal understøttede lagerdiske:	8
Ventilator diameter:	80 mm
Antal USB 3.2 Gen 1 (3.1 Gen 1) -porte:	1
Understøttede lagerdrev brugerflader:	SATA
Antal eSATA-porte:	1
RAID-niveauer:	0, 5,10, 50, JBOD
Ventilatorhastigheder:	1200 - 2500 rpm
