Side 1/2

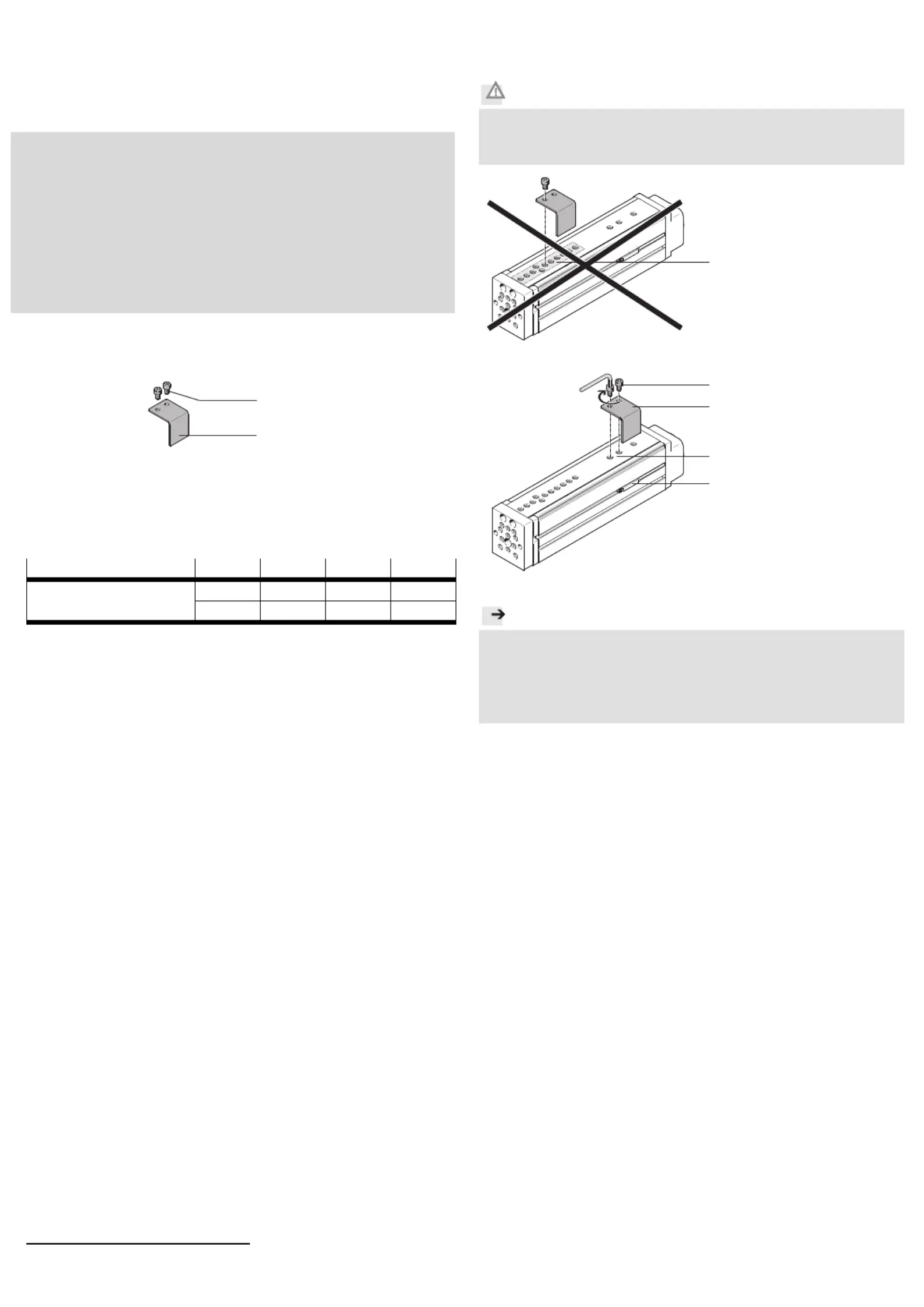

Montageanleitung (de)

749 979 / 2010-02NH

†‡

Schaltfahne

EAPM-G1-...-SLS

Festo SE & G Co. K

Postfach

D-73726 Esslingen

++49/(0)711/347-0

www.festo.com

1. Teileliste

14519d_1

1 Schaltfahne (1x)

EAPM-G1-...-SLS

2 Zylinderschraube (2x)

( Tabelle)

Bestimmungsgemäß dient die Schaltfahne 1 daz

u, die

Näherungs-

schalter (C) die in den Sensornuten der Achse befestigt sind zu schalten.

2. Schraubengrößen und Anziehdrehmomente M

EAPM-G1- 35-S

LS 45-SLS 55-SLS 75-SLS

2 Schraube M4x6 M5x8 M5x8 M6x10

[Nm] 2,9 5,9 5,9 9,9

Toleranzen für nicht tolerierte Anziehdrehmomente M

> 1 Nm: ± 20%

3. Montage

Vorsicht

Quetsch- und Abschergefahr durch Falschmontage.

Verletzung der Finger!

Montieren Sie die Schaltfahne 1 wie folgt:

14519d_3

Stellen Sie sicher, dass die

Schaltfahne 1 nicht im vor-

deren Bereich (A) der Füh-

rung montiert wird.

14519d_2

Platzieren Sie die Schalt-

fahne 1 nach rechts oder

links an den Befestigungs-

bohrungen (B).

Drehen Sie die Schrau-

ben 2 fest. Halten Sie das

zulässige Anziehdreh-

moment ein.

Hinweis

Es verbleibt ein Abstand S = 0,5 … 2 mm zwischen dem Näherungs-

schalter (C) und der Schaltfahne 1.

Vermeiden Sie eine Fremdbeeinflussung im Nahbereich der Näherungs-

schalter, durch andere magnetische oder ferritische Teile als die Schalt-

fahne 1.

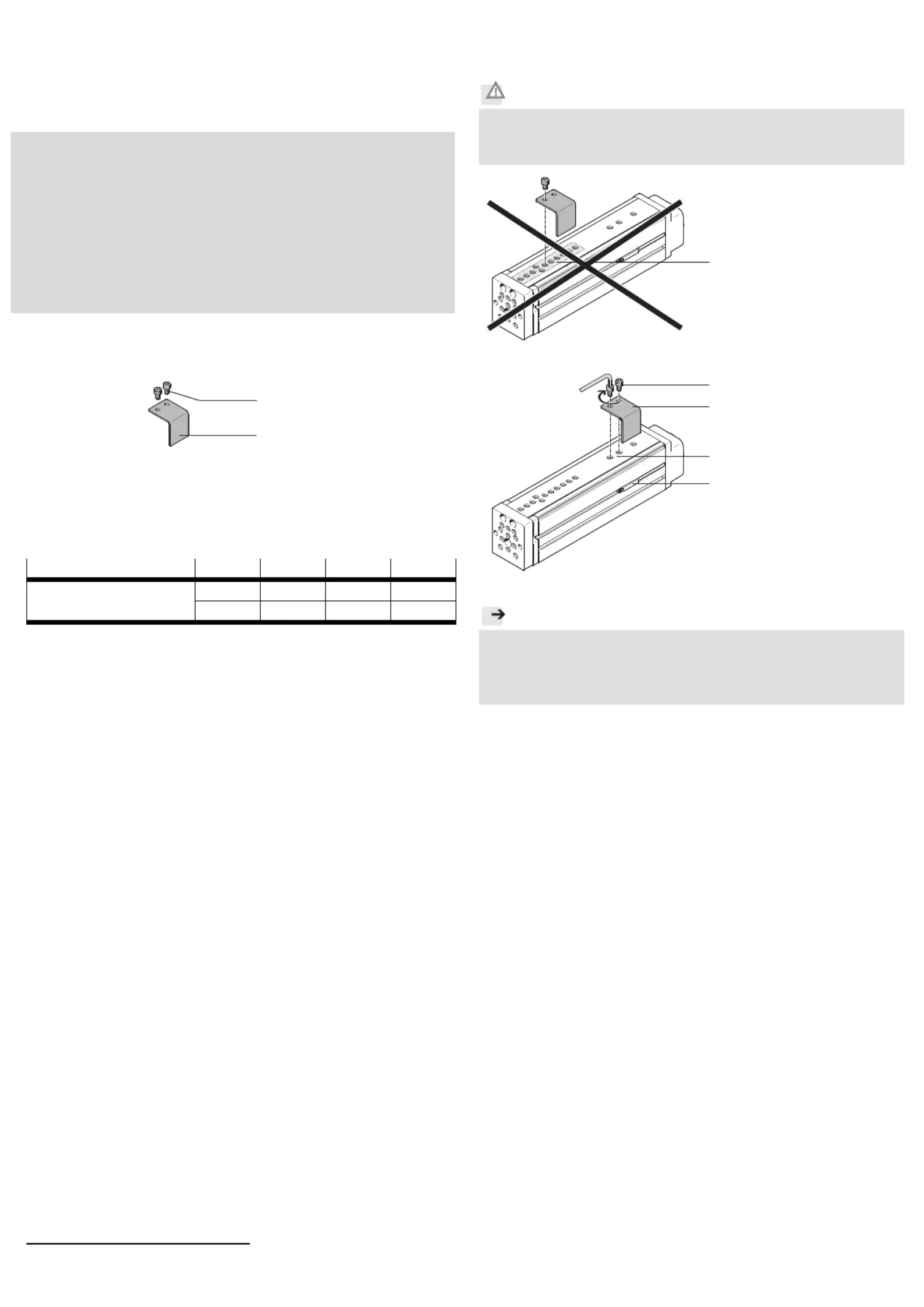

Assembly instructions (en)

749 979 / 2010-02NH

†‡

Switch lug

EAPM-G1-...-SLS

Festo SE & G Co. K

Postfach

D-73726 Esslingen

++49/(0)711/347-0

www.festo.com

1. Parts list

14519d_1

1 Switch lug (1x)

EAPM-G1-...-SLS

2 Socket head screw (2x)

(Table)

The intended use of the switch lug 1 is

to switch the proximity sensors (C)

that are fastened in the sensor slots of the axis.

2. Screw sizes and tightening torques M

EAPM-G1- 35-SLS

45-S

55-S

75-S

2 Screw M4x6 M5x8 M5x8 M6x10

[Nm] 2.9 5.9 5.9 9.9

Tolerance for non-toleranced tightening torques M

> 1 Nm: ± 20%

3. Mounting

Caution

Danger of crushing and cutting from incorrect mounting.

Incorrect mounting can result in crushed or cut fingers. Mind your fingers!

Mount the switch lug 1 as follows:

14519d_3

Make sure that the switch

lug 1 is not mounted in the

front area (A) of the guide.

14519d_2

Place the switch lug 1 to the

right or left on the mounting

holes (B).

Tighten the screws 2. Main-

tain the permitted tightening

torques.

Note

A space S = 0.5 ... 2 mm remains between the proximity sensor (C) and the

switch lug 1.

Avoid external influence in the vicinity of the proximity switches caused

by magnetic or ferritic parts other than the switch lug 1.
