Side 1/2

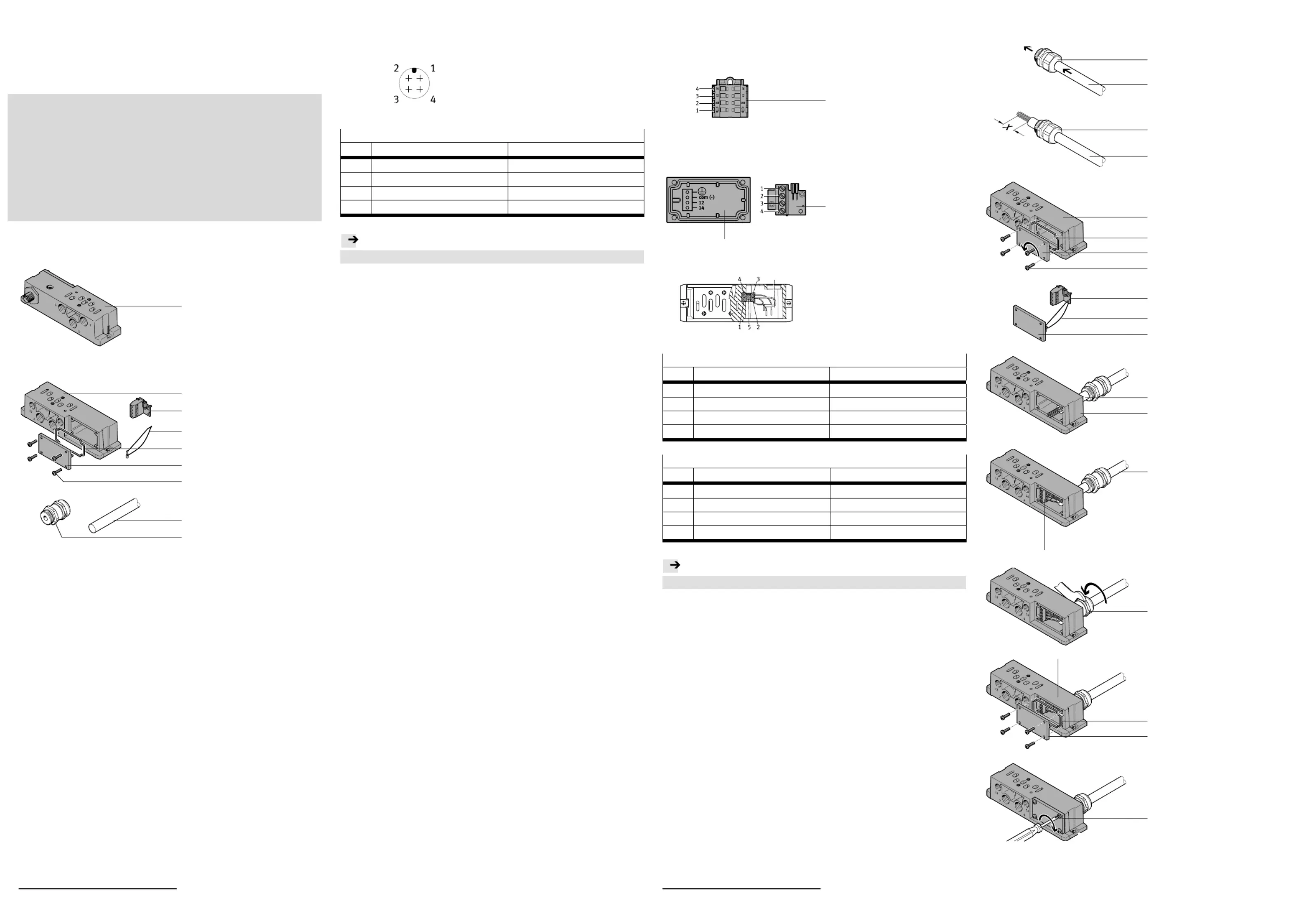

Montageanleitung (de)
714 303 / 2007-11NH
†‡
Anschlussplatte
VABS-S…-…
Festo SE & G Co. K
Postfach
D-73726 Esslingen
www.festo.com
1. Teilelisten
1a. Anschlussplatte VABS-S…-…-R3
10806d_16
1 Anschlussplatte (1x)
VABS-S…-…-R3
inklusive M12 Rundstecker
(bereits vormontiert)
1b. Anschlussplatte VABS-S…-…-C1/K1/K2
10806d_14
2 Anschlussplatte (1x)
VABS-S…-…-C1/K1/K2
3 Klemme (1x)
1)
4 Verliersicherung (1x)
5 Dichtung (1x)
6 Deckel (1x)
7 Schraube (4x)
10806d_15
Nicht im Lieferumfang:
8 Leitung
9 Kabelverschraubung
bei VABS-S…:
-G…-…! M20x1,5
-N…-! ½ NPT
1)
Bei Anschlussplatte VABS-S2-...-K1 ist die Klemme 3 nicht im Lieferumfang.
2. Kontaktbelegung VABS-S2/S4…-R3 1
1
1
11
M12 Rundstecker nach ISO 20401
10806d_1
M12 Rund
stecker nach ISO 20401
Pin Ansteuerung positiv Ansteuerung negativ
1 Nicht belegt (n.c.) Nicht belegt (n.c.)
2 UB für Spule 12 0 V für Spule 12
3 0 V für Spule 12 und 14 UB für Spule 12 und 14
4 UB für Spule 14 0 V für Spule 14
Hinweis
Die Anschlussplatte VABS-S…-R3 1 ist bereits komplett vormontiert.
3. Kontaktbelegung VABS-S…-…-C1/K1/K2 2
2
2
22
3a. Bei VABS-S2-…-C1
Klemme 3
10806d_8
Beachten Sie die Kontaktbe-
legung (! Tabelle Klemme).
3b. Bei VABS-S4-…-K2
Klemme 3
10806d_7
Beachten Sie die Kontaktbe-
legung (! Tabelle Klemme).
3c. Bei VABS-S2-…-K1
Stecker nach ISO 5599-2
10806d_2
Klemme 3 ist nicht im Liefer-
umfang.
Wählen Sie eine geeignete
Klemme zur Verdrahtung
aus.
Beachten Sie die Kontaktbe-
legung ( Tabellen Klemme !
und Stecker).
Klemme
Pin Ansteuerung positiv Ansteuerung negativ
1 FE bzw. PE FE bzw. PE
2 0 V für Spule 12 und 14 UB für Spule 12 und 14
3 UB für Spule 12 0 V für Spule 12
4 UB für Spule 14 0 V für Spule 14
S
t
ecker nach ISO 5599-2
Pin Belegung Farbe
2)
1 u. 4 com BU
2 Spule 12 BK
3 Spule 14 RD
5 Erdung GNYE
Hinweis
Die Anschlussplatte VABS-S…-C1/K1/K2 2 ist noch nicht komplett vormon-
tiert (! Abschnitt 4).
2)
Farbcode nach DIN IEC 60757
4. Montage VABS-S…-…-C1/K1/K2 2
2
2
22
10806d_3
Führen Sie die Leitung 8
durch die Verschraubung 9.
10806d_4
Isolieren Sie die Leitung 8
ab (X = 60 mm).
10806d_5
Drehen Sie die Schrauben 7
heraus.
Entfernen Sie den Deckel 6
und die Dichtung 5 an der
Anschlussplatte 2.
10806d_9
Der Deckel 6 ist mit Hilfe der
Verliersicherung 4 gegen ver-
lieren gesichert.
10806d_6
Führen Sie die Leitung 8
durch die Öffnung im Gehäu-
se der Anschlussplatte 2
.
10806d_10
Bei VABS-S…-…-C1/K2
Verdrahten Sie Ihre Lei-
tung 8 an der Klemme 3
(!Abschnitt 3a bzw. 3b).
Bei VABS-S4-…-K1
Verdrahten Sie Ihre Lei-
tung 8 wie gewünscht
(!Abschnitt 3c).
10806d_11
Drehen Sie Ihre Verschrau-
bung 9 fest. Beachten Sie
das Anziehdrehmoment des
Verschraubungsherstellers.
10806d_12
Platzieren Sie die Dich-
tung 5 und den Deckel 6
wieder auf der Anschluss-
platte 2.
10806d_13
Drehen Sie die Schrauben 7
fest.
1
2
3
4
5
6
7
8
9
9
8
6
5
9
8
8
2
3
3
0,8 Nm _ 20%
8
3
9
5
6
7
7
6
4
3
2
2
6
