Side 1/2

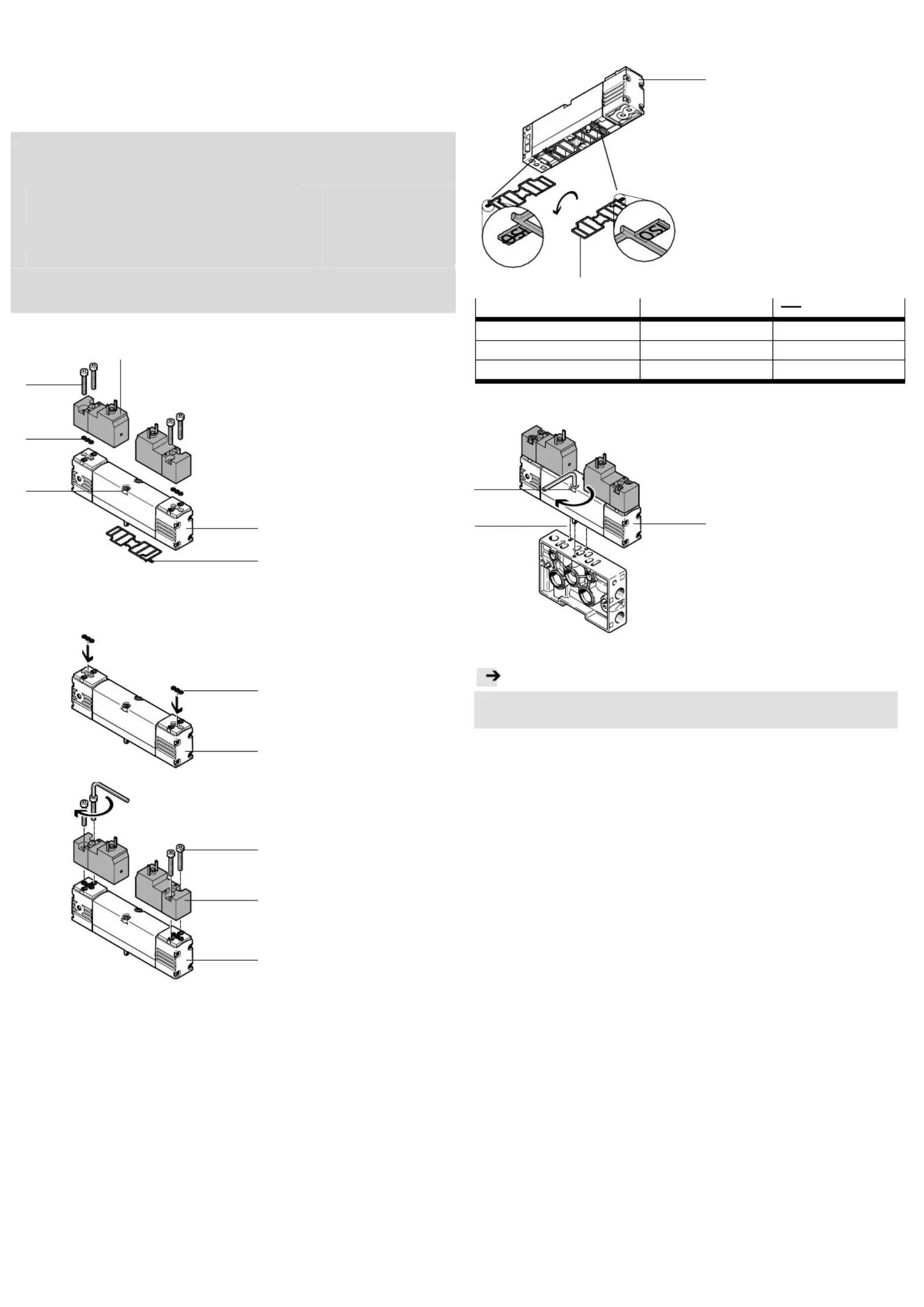

Montageanleitung (de)
713 886 / 2007-08NH
†‡
Grundventil
VSVA-B-...-A...-P1
Festo SE & Co. KG
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
1. Teileliste
11347d_1
1 Grundventil (1x)
VSVA-B-...-A...-P1
2 Dichtung VSVA-B-A... (1x)
3 Zylinderschraube (2x)
Bei bistabil:
4 Dichtung VSVA-B (2x)
5 Zylinderschraube (4x)
6 Vorsteuerventil (2x)
Bei monostabil:
4 Dichtung VSVA-B (1x)
5 Zylinderschraube (2x)
6 Vorsteuerventil (1x)
2. Montage Vorsteuerventil auf Grundventil
11347d_3
• Drücken Sie die Dichtun-
gen 4 in die dafür vor-
gesehenen Senkungen im
Grundventil 1.
11347d_4
• Platzieren Sie die Vorsteuer-
ventile 6 auf dem Grund-
ventil 1.
• Drehen Sie die Schrauben 5
fest.
• Halten Sie das Anziehdreh-
moment ein.
3. Montage Dichtung
11347d_2
• Prüfen Sie die Lage der
Dichtung 2 am Grund-
ventil 1.
• Achten Sie dabei auf die
ISO Beschriftung
(! Tabelle).
• Drehen Sie die Dichtung
gegebenenfalls in die
gewünschte Lage.
Beschriftung ISO ISO
Vorsteuerabluft Ungefasst (Standard) Gefasst
Sichtfenster auf Steuerseite 14 Steuerseite 12
Vorsteuerabluft-Anschluss — 12
4. Montage Magnetventil
11347d_5
• Achten Sie auf den einge-
pressten Codierstift (A), um
das Ventil lageorientiert zu
montieren.
• Platzieren Sie das Grundven-
til 1 auf der Ventilinsel.
• Drehen Sie die Schrauben 3
fest.
• Halten Sie das Anziehdreh-
moment ein.
Hinweis
• Beachten Sie zusätzlich alle weiteren Informationen, aus der Pneuma-
tikbeschreibung ihrer Ventilinsel von Festo.
1
2
3
4
5
6
0,8 Nm _ 15%
4
1
6
1
5
2
1
VSVA-B-…
-A1: 2 Nm 10% _
-A2: 1 Nm 10% _
1
3
A
Assembly instructions (en)
713 886 / 2007-08NH
†‡
Basic valve
VSVA-B-...-A...-P1
Festo SE & Co. KG
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
1. Parts list
11347d_1
1 Basic valve (1x)
VSVA-B-...-A...-P1
2 Seal VSVA-B-A... (1x)
3 Socket head screw (2x)
In the case of double solenoid:
4 Seal VSVA-B (2x)
5 Socket head screw (4x)
6 Pilot control valve (2x)
In the case of single solenoid:
4 Seal VSVA-B (1x)
5 Socket head screw (2x)
6 Pilot control valve (1x)
2. Fitting the pilot control valve onto the basic valve
11347d_3
• Press the seals 4 into the
recesses intended for this
purpose in the basic
valve 1.
11347d_4
• Place the pilot control
valves 6 onto the basic
valve 1.
• Tighten the screws 5.
• Maintain the tightening
torque.
3. Fitting the seals
11347d_2
• Check the position of seal 2
on the basic valve 1.
• Note here the ISO inscription
(!Table).
• If necessary, turn the seal
into the desired orientation.
Inscription ISO ISO
Pilot exhaust air Unducted (standard) Ducted
Viewing window at Control side 14 Control side 12
Pilot exhaust air connection — 12
4. Fitting the solenoid valve
11347d_5
• Note the pressed-in coding
pin (A) in order that the valve
can be mounted position-
orientated.
• Place the basic valve 1 on
the valve terminal.
• Tighten the screws 3.
• Maintain the tightening
torque.
Note
• Note also all further information in the pneumatics manual for your
Festo valve terminal.
1
2
3
4
5
6
0.8 Nm _ 15%
4
1
6
1
5
2
1
VSVA-B-…
-A1: 2 Nm 10% _
-A2: 1 Nm 10% _
1
3
A
