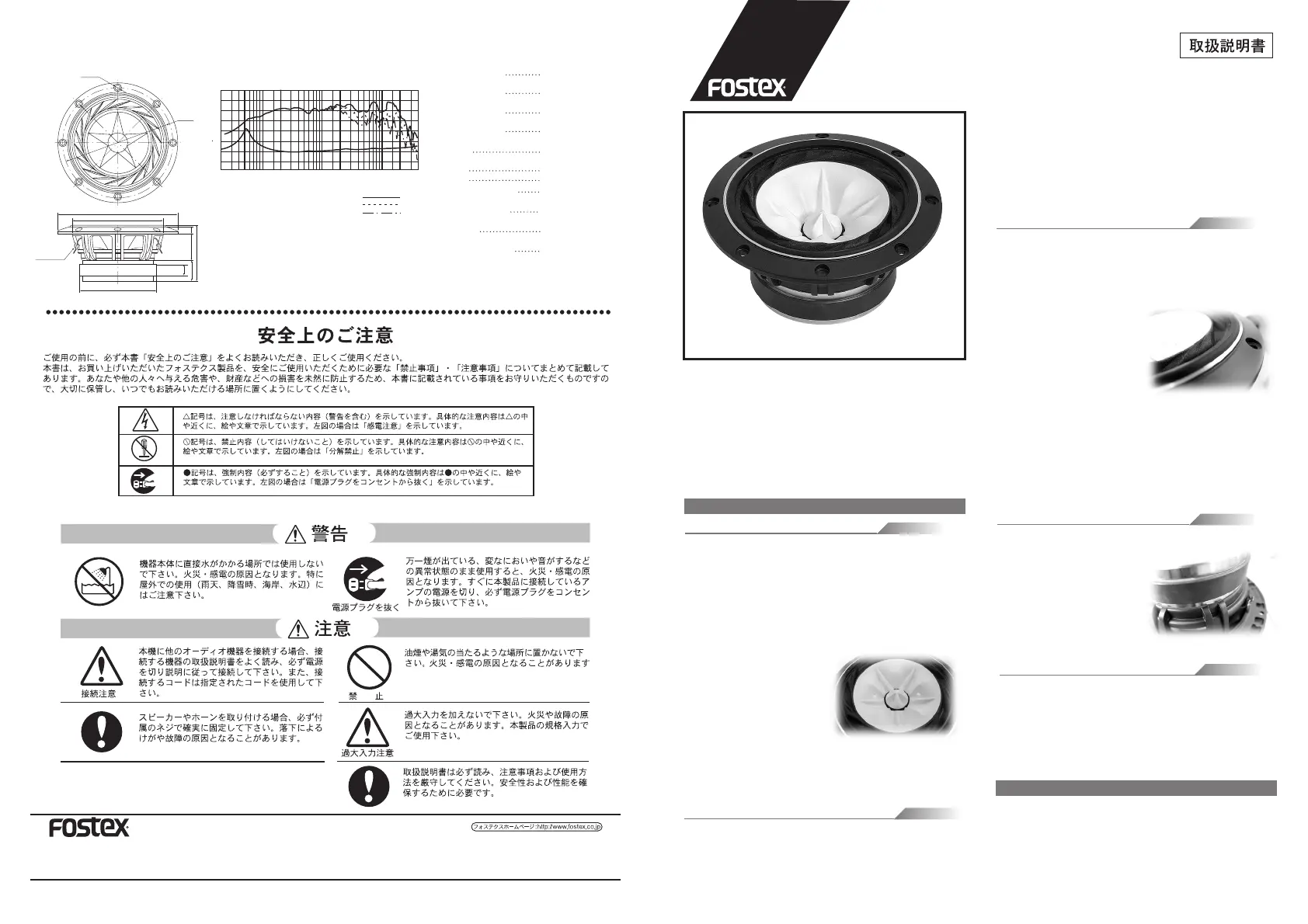

FE168E
FULLRANGESPEAKER
0529011100
369132
FE168EΣは、好評の“ESコーン”に新開発振動板
構造“HP振動板”を採用した16cmフルレンジモデ
ルです。
紙臭さを排除し透明できめ細かい音質を有する
ESコーンに、高い剛性と優れた指向特性、そして
低歪みを実現するHP振動板との融合は、新しいフ
ルレンジの世界を切り開きます。
このたびは当社製品をお買い上げいただき、ありがとうございました 。
ご使用前にこの取扱説明書をよくお読みいただきまして、正しくご使用ください。
HPとはHyperbolic Paraboloid の略で、通称HP Shell(双曲放物曲
面)と呼ばれている３次曲面構造です。HP構造は、曲面でありなが
ら従来の曲線で構成されている振動板と異なり、基本的に直線構
造で構成されています。このため、面内応力としてせん断力のみが
存在し、曲げ応力が働かないため、高い強度が得られます。この高
い強度により、振動板の共振周波数が高くなり、従来の振動板に比
べてスピード感のある立ち上がりの早い
音質が得られ、バックロードホーン
用スピーカユニットに適した構
造であるといえます。
さらに、この直線は異なる長さ
で構成されているために、特
定の定在波が振動板上に立た
ないので、ピークが発生せずス
ムースなレスポンスが得られます。
●この製品の規格・外観などは、改良のため予告なしに変更することがあります。
●この製品についてのお問い合わせ、当社製品のカタログ等のご請求は、企画販促Gまでどうぞ。
〒196-0021
東京都昭島市武蔵野3-2-35
TEL042-546-6355 FAX042-546-6067
国内営業・企画販促グループ
■外形寸法
インピーダンス
最低共振周波数
再生周波数帯域
出力音圧レベル
入力
m
0
Q
0
実効振動半径（ａ）
マグネット重量
総重量
8Ω
51Hz
f
0〜
21kHz
94.5dB/w(
1m
)
80
W
(
Mus.
)
8.7g
0.26
6.0cm
721g
2.6Kg
推奨
エンクロージャ
形式
バックロードホーン型
■規格
■周波数特性
(Specifications)
(Impedance)
(MinimumFrequencyResponse)
(ReproductionFrequencyResponse)
(SoundPressureLevel)
(EquivalentDiaphragmRadius)
(MagnetWeight)
(NetWeight)
[Forfurtherspecificationsincluding'Thiele-smallParameters'areavailableonourofficialwebsite
<www.fostex.co.jp/int/pages/products/spunits/Unitindex.html>.]
(Standardenclosure)
(Rearloadedhorn)
(FrequencyResponse)
(ExternalDimensions)
Σ
主な特長
高剛性、低歪みを実現するHP振動板
高い透明感ときめ細かさを持つESコーン
φ120mmの大型フェライト磁気回路
バックロードホーンに最適のフルレンジ
優れた振幅応答性を持つ
UDR
タンジェンシャルエッジ/ダンパー
φ120mmの大型フェライトマ
グネットを使用した強力磁気
回路を採用し、高耐入力ボイ
スコイルとともに、口径を意識
させないダイナミックレンジの
広い再生を実現しました。
FE168EΣは、バックロードホーンの使用を前提に使いやすい、
Qo/moを設定しています。バックロードホーンならではのダイナ
ミックレンジの 広 い、スピード感溢れる再生音が最新のスピーカー
テクノロジーにより、さらに 向上しております。
推奨バックロードホーンエンクロージャ
高剛性/低歪みHP振動板を採用したFE168EΣは、空気室に負荷を
かけるドライバーとして、より理想の状態を実現することが可能に
なりました。この推奨例はFE168EΣの持つ高剛性/低歪み振動板
の利点をいかし、低域でのホーンとの繋がりをスムーズにし、ワイ
ドレンジでフラットな特性を狙っています。
大きな特長として、
EΣシリーズの、エッジ/ダンパーにはESシリーズで好評のUDRタン
ジェンシャルエッジ/ダンパーを採用しています。このエッジ/ダン
パーは構造上強度が高く、共振が高い周波数に移動して分散する
ため、ロールエッジと大きく異なり特定の大きなピークが発
生しません。このため、周波数特性に
ピークやディップが発生しにくく、
HP方式振動板と同様にスムー
スな特性が得られます。また、
振幅が対称で大振幅時に徐々
に 動 き を セーブ す るソフトクリッ
プタイプの理想的サスペンション
特性により大音量時でクリップする事な
く、小音量から大音量時までリニアに応答するスピード感溢れ
る再生を実現します。EΣシリーズは、ESシリーズのテクノロジー
を引き継ぎ、振動板からエッジに至るまで徹底した歪み排除の思
想は、EΣシリーズにも引き継がれています。
ています。
PRINTEDINTAIWAN
ESコーンの原料となる植物は芭蕉の仲間に属する多年生植物です。
この繊維の特長として、繊維に澱粉質を含み、この澱粉質が繊維同
士の結着を強固にし、従来のパルプにあった繊維同士の擦れによ
る雑音（紙臭さ）が極めて少なくなる点があります。ESコーンは細く
しなやかな繊維がよく絡み合った、密度の高いコーン紙となってい
ます。このため非常にロスの少ない振動板となり、HP振動板形状を
採用することにより高い剛性と低歪みを実現し、情報量が飛躍的に
増大しました。EΣシリーズは中高音域において伸びやかできめの
細かい音質でありながら、高剛性振動板により、バックロードホー
ンにより適したユニットとして生まれました。
（MusicPower)
20 50 100 200 500
1k
2k 5k
10k
20k 40k
50
60
70
80
90
100
110
(dB)
Hz
Ω
16
8
4
φ174
8-φ6穴
φ190
φ143
φ120
11
41.4
33
17
(88)
＋端子
REDMARKING
0
。
30
。
60
。
指向性
