echoMAP™
70/90 serien Installations
vejledning
For at opnå den bedste ydelse og undgå skader på din båd bør
du installere enheden i henhold til denne vejledning.
Læs hele installationsvejledningen, før du fortsætter med
installationen. Hvis der opstår problemer under installationen,
skal du kontakte Garmin® produktsupport.
Vigtige sikkerhedsoplysninger
ADVARSEL
Se guiden i æsken Vigtige produkt- og sikkerhedsinformationer
med produktet for at se produktadvarsler og andre vigtige
oplysninger.
Ved tilslutning af strømkablet må du ikke fjerne inline-
sikringsholderen. Den korrekte sikring skal være placeret som
vist i produktspecifikationerne mhp. at undgå risiko for
personskade eller produktskade pga. brand eller overophedning.
Desuden vil tilslutning af strømkablet uden den korrekte sikring
på rette plads gøre produktgarantien ugyldig.
ADVARSEL
Bær altid beskyttelsesbriller, høreværn og støvmaske, når du
borer, skærer eller sliber.
BEMÆRK
Når du borer eller skærer, skal du altid kontrollere, hvad der er
på den anden side af overfladen.
For at opnå den bedste ydelse og undgå skader på din båd bør
du installere enheden i henhold til denne vejledning.
Læs hele installationsvejledningen, før du fortsætter med
installationen. Hvis der opstår problemer under installationen,
skal du kontakte Garmin produktsupport.
Registrering af din enhed
Hjælp os med at give dig bedre support ved at gennemføre
vores onlineregistrering i dag.
• Gå til .http://my.garmin.com
• Opbevar den originale købskvittering eller en kopi af den på
et sikkert sted.
Kontakt til Garmin produktsupport
• Gå til for at få oplysninger om www.garmin.com/support
support i de enkelte lande.
• I USA skal du ringe på 913-397-8200 eller 1-800-800-1020.
• I Storbritannien skal du ringe på 0808 238 0000.
• I Europa skal du ringe på +44 (0) 870 850 1241.
Nødvendigt værktøj
• Boremaskine og bor
• Nummer 2 Philips skruetrækker
• Nedstryger eller rotationsværktøj
• Fil og sandpapir
• Marineforsegler (valgfri)
Overvejelser om montering
Enheden kan monteres vha. det medfølgende beslag, eller den
kan planmonteres med instrumentbrættet vha. et
planmonteringssæt (sælges separat).
Før du permanent installerer delene til din enhed, skal du
planlægge installationen ved at bestemme placeringen af de
forskellige komponenter.
• Du skal kunne se skærmen klart og have nem adgang til
tasterne på enheden fra monteringsstedet.
• Monteringsstedet skal være solidt nok til at kunne bære
enheden og holderen.
• Kablerne skal være lange nok til at tilslutte komponenterne til
hinanden og til strøm.
• Kablerne kan føres under monteringsbøjlen eller bagom
enheden.
• For at undgå forstyrrelse af et magnetisk kompas må
enheden ikke placeres tættere på et kompas end den
sikkerhedsafstand for kompas, der er angivet i produktets
specifikationer.
Bøjlemontering af enheden
BEMÆRK
Hvis du monterer beslaget på fiberglas med skruer, anbefales
det at bruge et forsænkningshoved til at bore en
frigangsforsænkning i kun det øverste lag af gelcoat. Dette
modvirker, at gelcoat-laget revner, når du strammer skruerne.
Skruer i rustfrit stål kan låse, når de skrues i glasfiber og
overspændes. Garmin anbefaler, at man påfører skruerne et
rustfrit ikke-limende smøremiddel, før de monteres.
1Vælg det monteringsudstyr, der passer til
monteringsoverfladen og til beslaget til bøjlemontering.
2Anvend beslaget til bøjlemontering À som skabelon til at
markere placeringen af forboringshullerne gennem
skruehullerne Á.
3Brug et passende borehoved til dit monteringsudstyr til at
bore de fire forboringshuller.
4Brug det valgte monteringsudstyr til at fastgøre beslaget til
bøjlemontering til monteringsoverfladen.
5Anbring enheden i holderen Â.
6Monter knopperne til bøjlemontering à på siderne af
enheden.
7Placer holderen i beslaget til bøjlemontering, og stram
knopperne til bøjlemontering.
Planmontering af enheden
BEMÆRK
Vær omhyggelig, når du skærer hullet til planmontering af
enheden. Der er kun en lille frigang mellem kassen og
monteringshullerne, og hvis der skæres et hul, som er for stort,
kan det ødelægge enhedens stabilitet, efter at den er monteret.
Lirkning med metalværktøj som f.eks. en skruetrækker kan
beskadige dækrammen og enheden. Brug så vidt muligt
plasticværktøj til at lirke med.
August 2015 Trykt i Taiwan 190-01835-76_0B
Skabelon og udstyr til planmontering kan bruges til montering af
enheden i instrumentbrættet.
1Tilpas skabelonen, og sørg for, at den passer på den plads,
hvor enheden skal monteres.
2Fastgør skabelonen til det valgte monteringssted.
3Brug et 9,5 mm (3/8 tommer) borehoved til at bore et eller
flere huller i hjørnerne af den fuldt optrukne linje på
skabelonen for at forberede udskæringen af
monteringsoverfladen.
4Brug en nedstryger eller rotationsværktøj til at save
monteringsfladen langs indersiden af den fuldt optrukne linje,
der er tegnet på skabelonen.
5Placer enheden i udskæringen for at se, om den passer.
6Brug om nødvendigt en fil og sandpapir til at tilpasse hullets
størrelse.

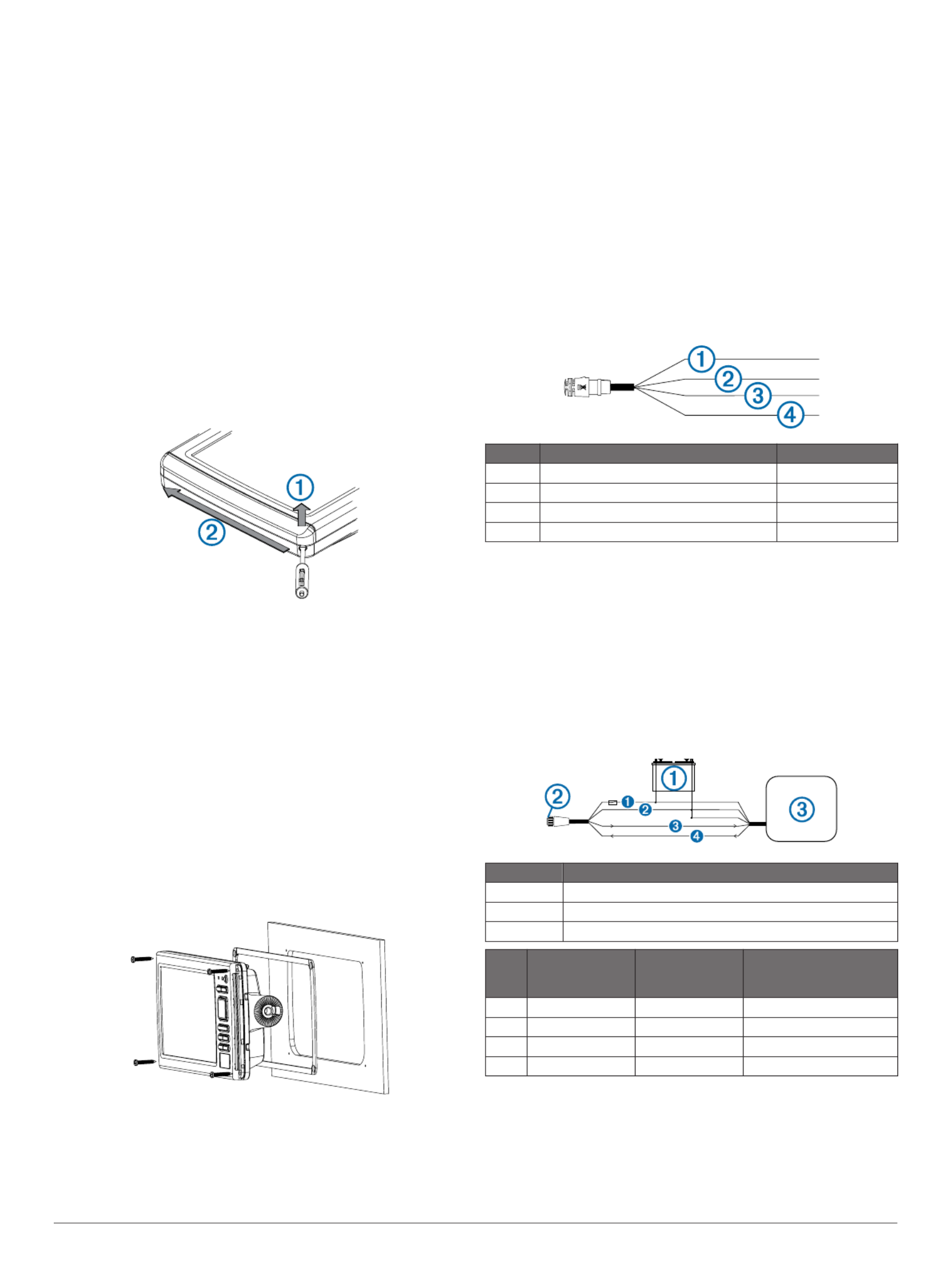

7BEMÆRK: Ikke alle enheder har en dækramme.
Brug et lirkeværktøj som f.eks. et fladt stykke plastic eller en
skruetrækker til forsigtigt at lirke hjørnerne af dækrammen fri
À, og lad værktøjet glide ind mod midten Á for at fjerne
dækrammen.
8Sørg for, at enhedens monteringshuller flugter med
forboringshullerne på skabelonen.
9Hvis monteringshullerne på enheden ikke flugter, skal du
markere placeringerne af de nye forboringshuller.
10 Brug et 3,2 mm (1/8 tommer) borehoved til at bore
forboringshullerne.
11 Fjern skabelonen fra monteringsoverfladen.
12 Hvis ikke du har adgang til bagsiden af enheden, efter at du
har monteret den, skal du tilslutte alle de nødvendige kabler
til enheden, inden du anbringer den i det udskårne hul.
BEMÆRK: For at forhindre korrosion på metalkontakterne
skal ubrugte stik dækkes med vejrhætter.
13 Monter gummipakningsdelene på bagsiden af enheden.
Gummipakningsstykkerne har klæbemiddel på bagsiden.
Kontroller, at du har fjernet beskyttelsen, før du monterer
stykkerne på enheden.
14 Anbring enheden i holderen.
15 Fastgør hvert kabel forsvarligt til en port på holderen.
16 Placer låsebeslaget over kablerne.
17 Anbring enheden i det udskårne hul.
18Fastgør enheden til monteringsoverfladen ved hjælp af de
medfølgende skruer.
19Monter dækrammen ved at trykke den på plads langs
enhedens kant.
Ledningsnet
• Ledningsnettet forbinder enheden til strøm og NMEA
® 0183
enheder.
• Enheden har én intern NMEA 0183 port, der bruges til at
tilslutte NMEA 0183 kompatible enheder.
• Hvis det er nødvendigt at forlænge strøm- og
jordledningerne, skal du bruge .82 mm2 (18 AWG) ledning
eller større.
• Hvis det er nødvendigt at forlænge NMEA 0183 ledningerne
eller alarmledningerne, skal du bruge 0,33 mm2 (22 AWG)
ledning.
Punkt Ledningsfunktion Ledningsfarve
ÀNMEA intern 0183 port Rx (ind) Brun
ÁNMEA intern 0183 port Tx (ud) Blå
ÂJord (strøm og NMEA 0183) Sort
à Strøm Rød
Tilslutning af ledningsnettet til strøm
1Før ledningsnettet til en strømkilde og til enheden.
2Tilslut den røde ledning til den positive (+) batteriterminal, og
tilslut den sorte ledning til den negative (-) batteriterminal.
NMEA 0183 Overvejelser om tilslutning
• Den installationsvejledning, der fulgte med din NMEA 0183
kompatible enhed bør indeholde de oplysninger, du behøver
for at identificere sendeledningerne (Tx) og
modtagerledningerne (Rx) A (+) og B (-).
NMEA 0183 forbindelsesdiagram
+-
Emne Beskrivelse
À12 V DC-strømkilde
ÁLedningsnet
ÂNMEA 0183 kompatibel enhed
Emne Garmin
ledningsfunk
tion
Garmin
ledningsfarve
NMEA 0183  Funktion
af ledninger
Ê Strøm Rød Strøm
Ë Jord Sort Data jord
Ì Tx Blå Rx/A (+)
Í Rx Brun Tx/A (+)
Installation af kabler og stik
Tilslutning til strøm
1Før strømkablet fra drejeholderen til bådens batteri eller
sikringsblok.
2Hvis det er nødvendigt at forlænge ledningerne, skal du
bruge en ledning på .82 mm2 (18 AWG) eller derover.
