Side 1/6

ECHOMAP™ UHD

INSTALLATIONSVEJLEDNING

Vigtige sikkerhedsoplysninger

ADVARSEL

Hvis disse advarsler og meddelelser ikke følges, kan det

medføre personskade, beskadigelse af fartøjet eller enheden

eller ringe produktydelse.

Se guiden i æsken Vigtige produkt- og sikkerhedsinformationer

med produktet for at se produktadvarsler og andre vigtige

oplysninger.

Ved tilslutning af strømkablet må du ikke fjerne inline-

sikringsholderen. Den korrekte sikring skal være placeret som

vist i produktspecifikationerne mhp. at undgå risiko for

personskade eller produktskade pga. brand eller overophedning.

Desuden vil tilslutning af strømkablet uden den korrekte sikring

på rette plads gøre produktgarantien ugyldig.

FORSIGTIG

Bær altid beskyttelsesbriller, høreværn og støvmaske, når du

borer, skærer eller sliber, for at undgå personskade.

Frakobl fartøjets strømforsyning, før du begynder at installere

enheden, for at undgå mulig personskade eller skader på

enheden og fartøjet.

Før du tænder for strømmen til enheden, skal du sørge for, at

den er korrekt jordet i henhold til instruktionerne i vejledningen

for at undgå mulig personskade eller beskadigelse af enheden

eller fartøjet.

BEMÆRK

Enheden skal installeres i overensstemmelse med disse

instruktioner for at opnå den bedst mulige ydelse.

Når du borer eller skærer, skal du altid kontrollere, hvad der er

på den anden side af overfladen, for at undgå skader på dit

fartøj.

Læs hele installationsvejledningen, før du fortsætter med

installationen. Hvis der opstår problemer under installationen,

skal du kontakte Garmin® produktsupport.

ECHOMAP UHD 6x stikoversigt

POWER Strøm- og datadeling1

N2K NMEA 2000® netværk

XDCR 4-bens transducer

BEMÆRK

For at forhindre korrosion på metalkontakterne skal ubrugte stik

dækkes med vejrhætter.

ECHOMAP UHD 7x/9x tilslutningsvisning

POWER Strøm og NMEA 0183 enheder

NMEA 2000 NMEA 2000 netværk

SONAR 12-bens transducer

PANOPTIX Panoptix™ LiveScope™ ekkolod eller Garmin Marine

Network til deling af ekkolod, LiveScope ekkolod, søkort

og brugerdata

BEMÆRK

For at forhindre korrosion på metalkontakterne skal ubrugte stik

dækkes med vejrhætter.

Softwareopdatering

Du skal muligvis opdatere plottersoftwaren efter installationen.

Se brugervejledningen på garmin.com/manuals/ECHOMAPUHD

for at få instruktioner til, hvordan du opdaterer softwaren.

Nødvendigt værktøj

• Boremaskine

• Bor

◦ Bøjlemontering: Bor, der er egnede til overfladen og

udstyret

◦ Drejemonteringsbeslag: 3 mm (1/8 tommer) bor

◦ Planmontering: 3 mm (1/8 tommer) og 9,5 mm (3/8 tommer)

bor

• Nummer 2 stjerneskruetrækker

• Stik- eller rundsav

• Fil og sandpapir

• Marineforsegler (valgfri)

1 Hvis du ikke tilslutter NMEA

® 0183 enheder eller en anden plotter for at dele

data, kan du se bort fra de blå og brune ledninger.

GUID-D4F04D40-7D5A-4040-AD3F-27506E0DAFD0 v3Januar 2021

Overvejelser om montering

Du kan montere enheden ved hjælp af en af tre metoder.

Bøjlebeslag: Du kan montere enheden ved hjælp af

monteringsbøjlen, hvilket giver dig mulighed for at vippe

enheden.

Drejebeslag: Du kan montere enheden ved hjælp af drejefoden

og monteringsbøjlen, hvilket giver dig mulighed for at dreje

og vippe enheden. Ikke tilgængelig på ECHOMAP UHD 9x

modeller.

Planmontering: Du kan montere enheden på dit dashboard,

hvilket giver en mere integreret montering.

Før du permanent installerer delene til din enhed, skal du

planlægge installationen ved at bestemme placeringen af de

forskellige komponenter.

• Du skal kunne se skærmen klart og have nem adgang til

tasterne på enheden fra monteringsstedet.

• Monteringsstedet skal være solidt nok til at kunne bære

enheden og holderen.

• Kablerne skal være lange nok til at tilslutte komponenterne til

hinanden og til strøm.

• For at undgå forstyrrelse af et magnetisk kompas, må

enheden ikke monteres tættere på et kompas end den

sikkerhedsafstand for kompas, der er angivet i produktets

specifikationer.

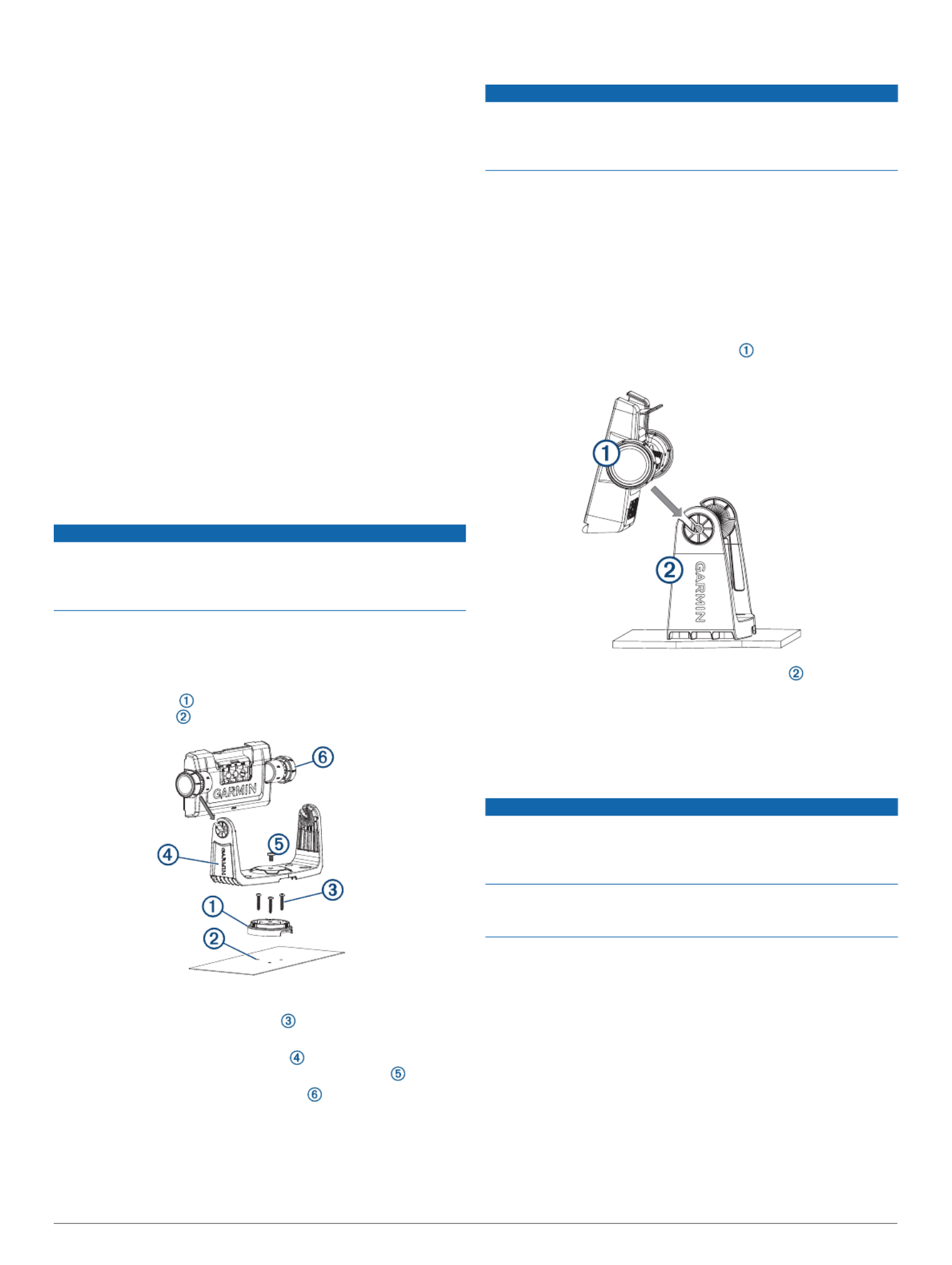

Bøjlemontering af en enhed med drejefod

BEMÆRK

Brug kun fladhovedede maskinbolte eller selvskærende skruer

til at fæstne drejefoden. Hvis du anvender skruer med

forsænkede hoveder, risikerer du at beskadige

monteringsbeslaget.

På nogle modeller kan der føjes en drejefod til

monteringsbøjlen, så du kan dreje enheden og få flere

betragtningsvinkler.

BEMÆRK: ECHOMAP UHD 9x modellerne kan ikke drejes.

1Brug drejefoden som en skabelon, og markér tre

forboringshuller .

2Brug et 3 mm (1/8 tommer) bor til at bore forboringshullerne.

3Brug de medfølgende træskruer til at fastgøre drejefoden

til monteringsoverfladen.

4Placer beslaget til bøjlemontering over drejefoden, og

fastgør det ved hjælp af drejemonteringsknappen .

5Montér knopperne til bøjlemontering på siderne af

holderen.

6Placer enheden til beslaget til bøjlemontering, og stram

knopperne til bøjlemontering.

7Slut hvert kabel til en port på holderen, og benyt låsebeslaget

eller låseringene til at fastgøre kablerne til holderen

( ).Overvejelser ved tilslutning, side 3

Fastbøjlemontering af enheden

BEMÆRK

Hvis du monterer beslaget på fiberglas med skruer, anbefales

det at bruge et forsænkningshoved til at bore en

frigangsforsænkning i kun det øverste lag af gelcoat. Dette

modvirker, at gelcoat-laget revner, når du strammer skruerne.

1Vælg det monteringsudstyr, der passer til

monteringsoverfladen og til beslaget til bøjlemontering.

2Anvend beslaget til bøjlemontering som skabelon til at

markere placeringen af forboringshullerne gennem

skruehullerne.

3Brug et passende borehoved til dit monteringsudstyr til at

bore de fire forboringshuller.

4Brug det valgte monteringsudstyr til at fastgøre beslaget til

bøjlemontering til monteringsoverfladen.

5Montér knopperne til bøjlemontering på siderne af

holderen.

6Placer holderen i beslaget til bøjlemontering , og stram

knopperne til bøjlemontering.

7Slut hvert kabel til en port på holderen, og benyt låsebeslaget

eller låseringene til at fastgøre kablerne til holderen

( ).Overvejelser ved tilslutning, side 3

Plan montering af enheden

BEMÆRK

Vær omhyggelig, når du skærer hullet til planmontering af

enheden. Der er kun en lille frirum mellem kassen og

monteringshullerne, og hvis der skæres et hul, som er for stort,

kan det ødelægge enhedens stabilitet, efter at den er monteret.

Lirkning med metalværktøj, som f.eks. en skruetrækker, kan

beskadige dækrammen og enheden. Brug så vidt muligt

plasticværktøj til at lirke med.

Du kan også montere enheden i dit dashboard ved hjælp af

skabelonen til planmontering og det relevante udstyr.

1Tilpas skabelonen, og sørg for, at den passer på den plads,

hvor enheden skal monteres.

2Fastgør skabelonen til monteringsstedet.

3Brug et 9,5 mm (3/8 tommer) borehoved til at bore et eller

flere huller i hjørnerne af den fuldt optrukne linje på

skabelonen for at forberede udskæringen af

monteringsoverfladen.

4Brug en nedstryger eller rotationsværktøj til at save

monteringsfladen langs indersiden af den fuldt optrukne linje,

der er tegnet på skabelonen.

5Placer enheden i udskæringen for at se, om den passer.

Produkt Specifikationer

Mærke:	Garmin
Kategori:	Navigator
Model:	ECHOMAP UHD 62cv
Kode for international beskyttelse (IP):	IPX7
Bredde:	218 mm
Dybde:	62 mm
Højde:	130 mm
Vægt:	700 g
Produktfarve:	Sort
Skærm diagonal:	6.2 "
Skærmopløsning:	480 x 800 pixel
Kompatible hukommelseskort:	MicroSD (TransFlash)
Formfaktor:	Fastgjort
Indbygget kamera:	Ingen
Maksimal størrelse på hukommelseskort:	32 GB
Marine (kortplottere, ekkolod):	Ja
Sport (fitness, løb):	Ingen
Udendørs (vandring, trekking):	Ingen
Geocaching (GPS stash hunt):	Ingen
Automatisk:	Ingen
Luftfart:	Ingen
Lastbil:	Ingen
Autocamper/campingvogn:	Ingen
Golf:	Ingen
Widescreen:	Ja
Opbevaringsmedietype:	Hukommelseskort
Cykel:	Ingen
Motorcykel:	Ingen
Styringspunkter:	Ja
Antal styringspunkter:	5000
Strømforsyning:	12 W
Navigationsprotokoller:	NMEA 0183, NMEA 2000
