ECHOMAP™ UHD
INSTALLATIONSVEJLEDNING
Vigtige sikkerhedsoplysninger
ADVARSEL
Hvis disse advarsler og meddelelser ikke følges, kan det
medføre personskade, beskadigelse af fartøjet eller enheden
eller ringe produktydelse.
Se guiden i æsken Vigtige produkt- og sikkerhedsinformationer
med produktet for at se produktadvarsler og andre vigtige
oplysninger.
Ved tilslutning af strømkablet må du ikke fjerne inline-
sikringsholderen. Den korrekte sikring skal være placeret som
vist i produktspecifikationerne mhp. at undgå risiko for
personskade eller produktskade pga. brand eller overophedning.
Desuden vil tilslutning af strømkablet uden den korrekte sikring
på rette plads gøre produktgarantien ugyldig.
FORSIGTIG
Bær altid beskyttelsesbriller, høreværn og støvmaske, når du
borer, skærer eller sliber, for at undgå personskade.
Frakobl fartøjets strømforsyning, før du begynder at installere
enheden, for at undgå mulig personskade eller skader på
enheden og fartøjet.
Før du tænder for strømmen til enheden, skal du sørge for, at
den er korrekt jordet i henhold til instruktionerne i vejledningen
for at undgå mulig personskade eller beskadigelse af enheden
eller fartøjet.
BEMÆRK
Enheden skal installeres i overensstemmelse med disse
instruktioner for at opnå den bedst mulige ydelse.
Når du borer eller skærer, skal du altid kontrollere, hvad der er
på den anden side af overfladen, for at undgå skader på dit
fartøj.
Læs hele installationsvejledningen, før du fortsætter med
installationen. Hvis der opstår problemer under installationen,
skal du kontakte Garmin® produktsupport.
ECHOMAP UHD 6x stikoversigt
POWER Strøm- og datadeling1
N2K NMEA 2000® netværk
XDCR 4-bens transducer
BEMÆRK
For at forhindre korrosion på metalkontakterne skal ubrugte stik
dækkes med vejrhætter.
ECHOMAP UHD 7x/9x tilslutningsvisning
POWER Strøm og NMEA 0183 enheder
NMEA 2000 NMEA 2000 netværk
SONAR 12-bens transducer
PANOPTIX Panoptix™ LiveScope™ ekkolod eller Garmin Marine
Network til deling af ekkolod, LiveScope ekkolod, søkort
og brugerdata
BEMÆRK
For at forhindre korrosion på metalkontakterne skal ubrugte stik
dækkes med vejrhætter.
Softwareopdatering
Du skal muligvis opdatere plottersoftwaren efter installationen.
Se brugervejledningen på garmin.com/manuals/ECHOMAPUHD
for at få instruktioner til, hvordan du opdaterer softwaren.
Nødvendigt værktøj
• Boremaskine
• Bor

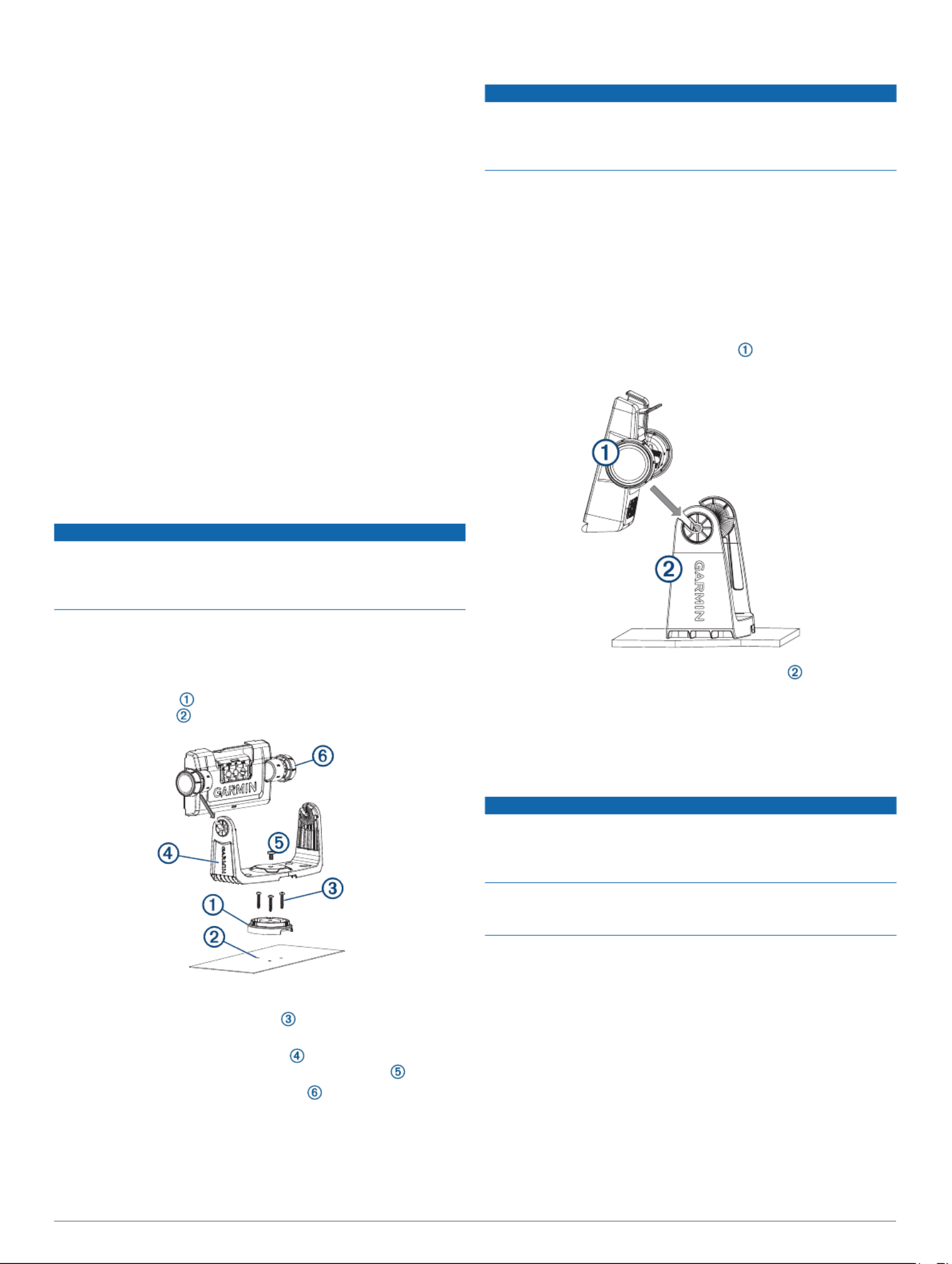

◦ Bøjlemontering: Bor, der er egnede til overfladen og
udstyret
◦ Drejemonteringsbeslag: 3 mm (1/8 tommer) bor
◦ Planmontering: 3 mm (1/8 tommer) og 9,5 mm (3/8 tommer)
bor
• Nummer 2 stjerneskruetrækker
• Stik- eller rundsav
• Fil og sandpapir
• Marineforsegler (valgfri)
1 Hvis du ikke tilslutter NMEA
® 0183 enheder eller en anden plotter for at dele
data, kan du se bort fra de blå og brune ledninger.
GUID-D4F04D40-7D5A-4040-AD3F-27506E0DAFD0 v3Januar 2021
