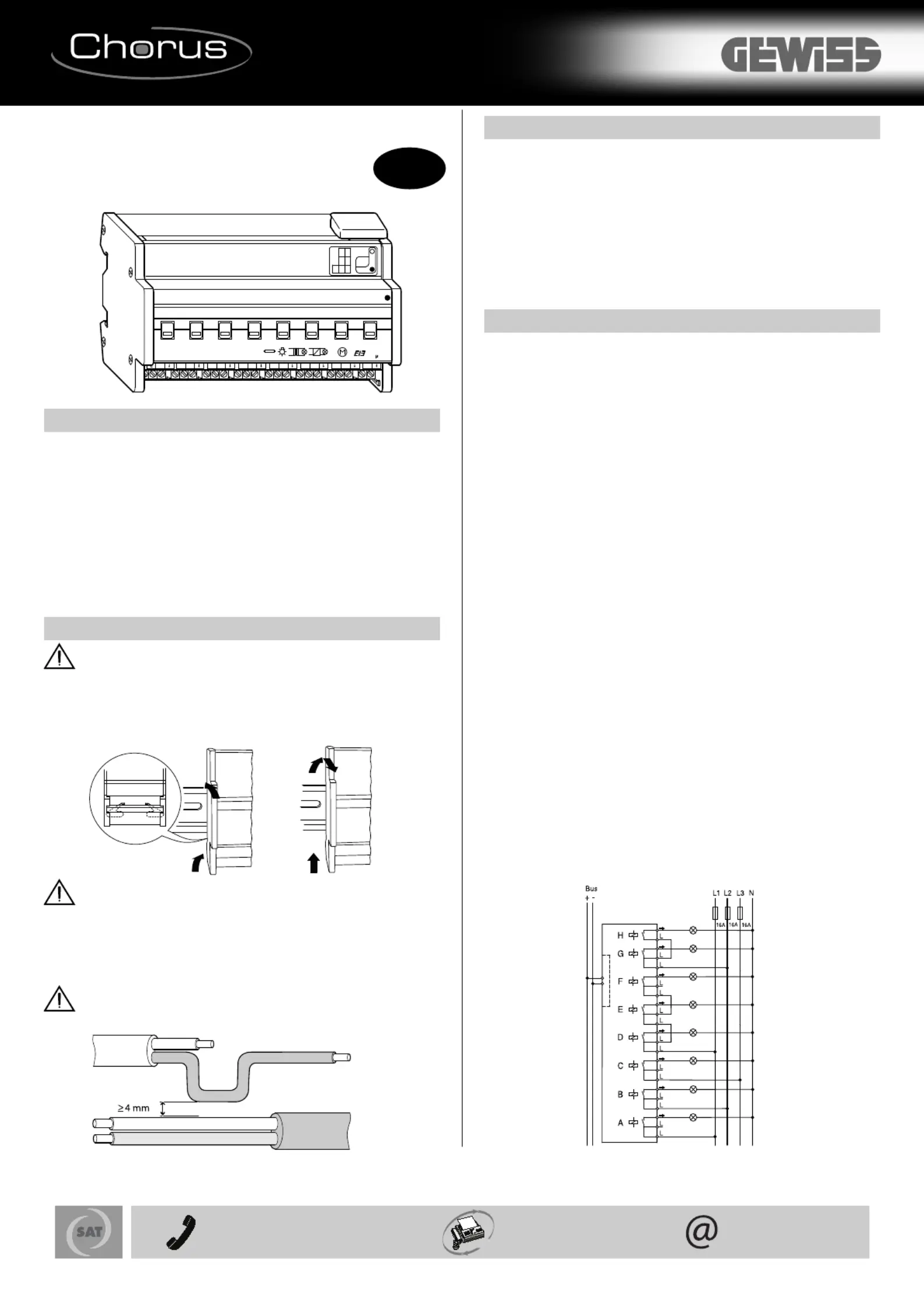

L’attuatore con azionamento manuale GW 90 737 serve ad accendere lampade

ed altre utenze tramite contatti NA. Il dispositivo è dotato di otto canali

indipendenti (da A a H) con relé in uscita e un accoppiatore Bus integrato. La

funzione dei canali è determinata dal software caricato dell’utente.

4.5.6<2-2>2;=*42BB*B276../=6B276*5.6<7

1 LED verde: il LED di funzionamento si accende quando

l’applicazione è stata caricata correttamente.

1 LED rosso: controllo programmazione

pulsante 1: programmazione

8 interruttori manuali: per la messa in funzione in manuale dei contatti di

commutazione (da A a H), anche in mancanza della

tensione del Bus.

#$) 

$$)  I dispositivi adiacenti possono venire danneggiati!

Installare in prossimità dell’attuatore soltanto dispositivi dotati

almeno di isolamento pincipale.

Posizionare il dispositivo sulla guida DIN dal basso e spingere verso

l’alto. Poi spingere la parte alta del dispositivo contro la guida e

agganciarla. Non è richiesta alcuna guida dati.

$$)  L’attuatore può venire danneggiato. Proteggere i

contatti con interruttori magnetotermici a monte da16 A.

Collegare il dispositivo come mostrato nell’esempio. I cavi sono collegati alle

utenze e alle reti di alimentazione (L1, L2 o L3) tramite morsetti a vite per un

massimo di 16 A. Ogni coppia di collegamenti L è connessa internamente.

Inserire il morsetto di alimentazione Bus e coperchio del cavo.

$$)  Si deve assicurare una distanza di sicurezza come in

figura. Assicurarsi che ci sia una distanza di almeno 4 mm tra i

singoli cavi della linea 230 V e la linea del Bus.

&&$ #! #$&

Dopo aver realizzato i collegamenti del dispositivo, viene assegnato

l’indirizzo fisico e impostati i parametri:

Collegare l’interfaccia al Bus

Dare tensione al Bus

Premere il tasto di programmazione (il LED rosso si accende)

Caricamento dell’indirizzo fisico dall’ETS tramite interfaccia (il LED rosso

si spegne)

Caricamento nel dispositivo dei parametri preparati tramite interfaccia (il

LED verde si accende)

Verifica funzione scelta quando il dispositivo è operativo (possibile anche

con l’ausilio dell’ETS)

$$

$.6;276.*=;242*:2*.;<.:6*nessuna

425.6<*B276.-*4=;CC 24 V / circa 15 mA

$.6;276.-22;74*5.6<7CA 4 kV tra Bus e 230 V AC

 $$$ 8 x contatti NA

!:7<.B276. Proteggere i contatti con interruttore magnetotermico a monte

da 16 A.

$.6;276.67526*4. AC 230 V, da 50 a 60 Hz

7::.6<.67526*4.16 A, cos = 0,6ϕ

*:2,7,744.0*<7

- Lampade ad incandescenza: CA 230 V, max. 3600 W con 10.000 cicli di

accensione

- Lampade alogene: CA 230 V, max. 2500 W con 10.000 cicli di accensione

- Lampade fluorescenti: CA 230 V, max 2500 VA, compensate in

parallelo, con 5.000 cicli di accensione

- Carico capacitivo: CA 230 V, 16 A max. 200 F con 5.000 cicli di accensione µ

*:2,7526257 ≥ 24 V CC, 100 mA

:.9=.6B*-2*,,.6;276.max. 10 al minuto a carico nominale

$.58.:*<=:**5+2.6<.

- Funzionamento: da -5°C a +45°C

- Immagazzinamento: da -25°C a +55°C

- Trasporto: da -25°C a +70°C

5+2.6<.,2:,7;<*6<. L’apparecchio è progettato per un uso a un’altitudine

massima di 2000 m. sul livello del mare.

:*-75*;;257-2=52-2<C93%, in assenza di condensazione di umidità

4.5.6<2 -2,76<:7447 Tasto di programmazione, otto interruttori per la

messa in funzione manuale

4.5.6<2-2>2;=*42BB*B276.

- Controllo programmazione: 1 LED rosso

- Pronto per il funzionamento: 1 LED verde

744.0*5.6<2

- Bus: tramite due spinotti da 1 mm per morsetto di alimentazione Bus

- Conduttore esterno: sette morsetti a vite a 3 moduli (A – G) e un

morsetto a vite a 2 moduli (H) per max. 2,5 mm

*:01.BB**88*:.,,127 circa. 144mm, 8 moduli EN 50022

26..0=2-* conforme alle linee guida sulla bassa tensione 73/23/EWG,

conforme alle linee guida CEM 89/336/CEE

;.5827-2,766.;;276.

$"%#$&

RUN

FEDCBA

Bus

Prog.

000W

C 230V

16AX

Articolo n.

'

230V

Bus

+39 035 946 111

8.30 - 12.30 / 14.00 - 18.00

lunedì ÷ venerdì - monday ÷ friday

+39 035 946 260

sat@gewiss.com

www.gewiss.com

24h

Ai sensi dell’articolo 9 comma 2 della Direttiva Europea 2004/108/CE e dell’articolo R2 comma 6 della Decisione 768/2008/CE si informa che responsabile dell’immissione del prodotto sul mercato Comunitario è:

According to article 9 paragraph 2 of the European Directive 2004/108/EC and to article R2 paragraph 6 of the Decision 768/2008/EC, the responsible for placing the apparatus on the Community market is:

'###8&2*&74<*.6*<.#7<<7<*4A$.4*@5*249=*42<A5*:3;0.?2;;,75

%$ #

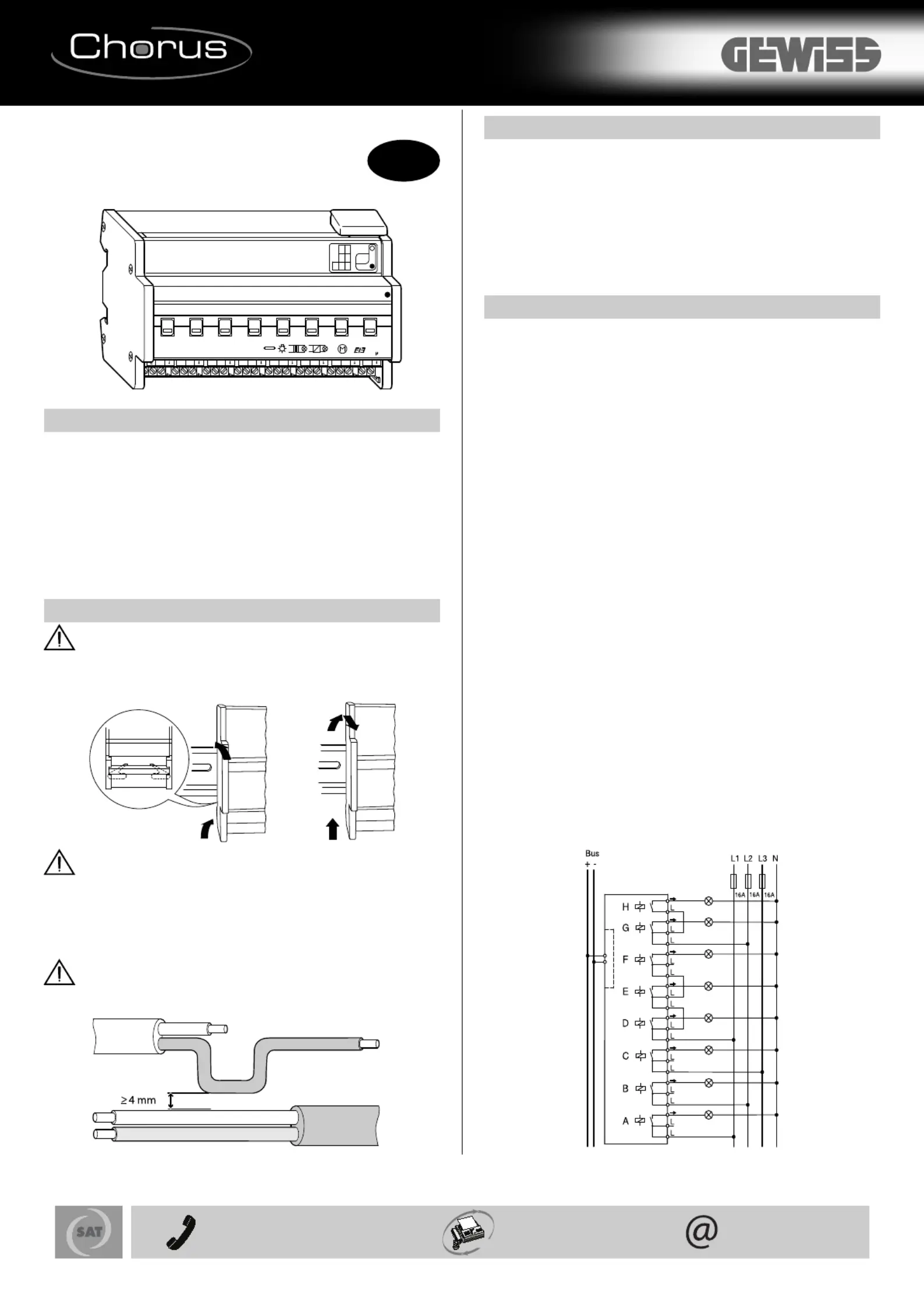

The switching actuator with manual actuation is for switching lamps and

other users via make contacts. The device is equipped with eight independent

channels (A to H) with floating relay outputs and an integrated Bus coupler.

The function of the channels is determined by the loaded user software.

2;84*A*6-78.:*<260.4.5.6<;

1 green LED: operating LED lights up when the applicati-on has been

loaded correctly.

1 red LED: programming control

1 button: programming

8 hand switches: for manual operation of the switching contacts (A to H),

even in the absence of Bus voltage.

#$$ 

'" Adjacent devices may get damaged! Only install devices

with at least a basic insulation next to the switching actuator.

Place the device into the DIN rail from below and push upwards. The push

the top of the device against the rail and hook it in. No data rail is required.

'" Switching actuator may get damaged. Protect switching

contacts with upstream 16 A circuit breakers.

Connect the device as shown in the example. The cables to the users and the

mains voltages (L1, L2 or L3) are connected via screw terminals for a

maximum of 16 A. Each pair of L connections is connected internally

Plug in Bus supply terminal and cable cover.

'" A safety gap as shown in the example must be ensured.

Ensure that there is a gap of at least 4 mm be- tween the individual

wires of the 230 V line and the Bus line.

#$"$%!$&

After wiring the device, the physical address is allocated and the parameters

are set:

Connect interface to Bus

Switch on Bus voltage

Press the programming key (red LED lights up)

Loading of physical address from the ETS via interface (red LED goes out)

Loading of prepared parameterisation into the device via interface (green

LED lights up)

Test chosen function when device is operational (also possible with the aid

of the ETS)

$$

@<.:6*4*=@242*:A>74<*0. none

#=884A/:75=; DC 24 V / approx. 15 mA

6;=4*<276>74<*0. AC 4 kV between Bus and 230 V AC

#'$ $$#$  8 x make contacts, floating

!:7<.,<276 Protect the switching contacts with upstream 16 A circuit

breaker

7526*4>74<*0. AC 230 V, 50 to 60 Hz

7526*4,=::.6< 16 A, cos = 0,6ϕ

766.,<.-47*-

- Incandescent lamps: AC 230 V, max. 3600 W with 10,000 switching cycles

- Halogen lamps: AC 230 V, max. 2500 W with 10,000 switching cycles

- Fluorescent lamps: AC 230 V, max 2500 VA, parallel-compensated, with

5,000 switching cycles

- Capacitive load: AC 230 V, 16 A max. 200 F with 5,000 switching cyclesµ

2625*447*-; ≥ 24 V DC, 100 mA

#?2<,1260/:.9=.6,A max. 10 per minute at nominal load

5+2.6<<.58.:*<=:.

- Operation: -5°C to +45°C

- Storage: -25°C to +55°C

- Transport: -25°C to +70°C

#=::7=6-260; The device is designed for use at an altitude of up to 2000 m

above sea level.

*@1=52-2<A 93%, no moisture condensation

76<:74.4.5.6<; Programming key, eight hand switches for manual operation

2;84*A.4.5.6<;

- Programming control: 1 red LED

- Readiness of operation: 1 green LED

766.,<276;

- Bus: via two 1 mm pins for Bus supply terminal

- Outer conductor: seven 3-gang screw terminals (A - G) and one 2-gang

screw terminal (H) for max. 2.5 mm

.>2,.?2-<18HP = approx. 144mm

0=2-.426.; complies with low-voltage - guideline 73/23/EWG, complies

with EMC guideline 89/336/EEC

766.,<276244=;<:*<7:

"( %$!%$#
