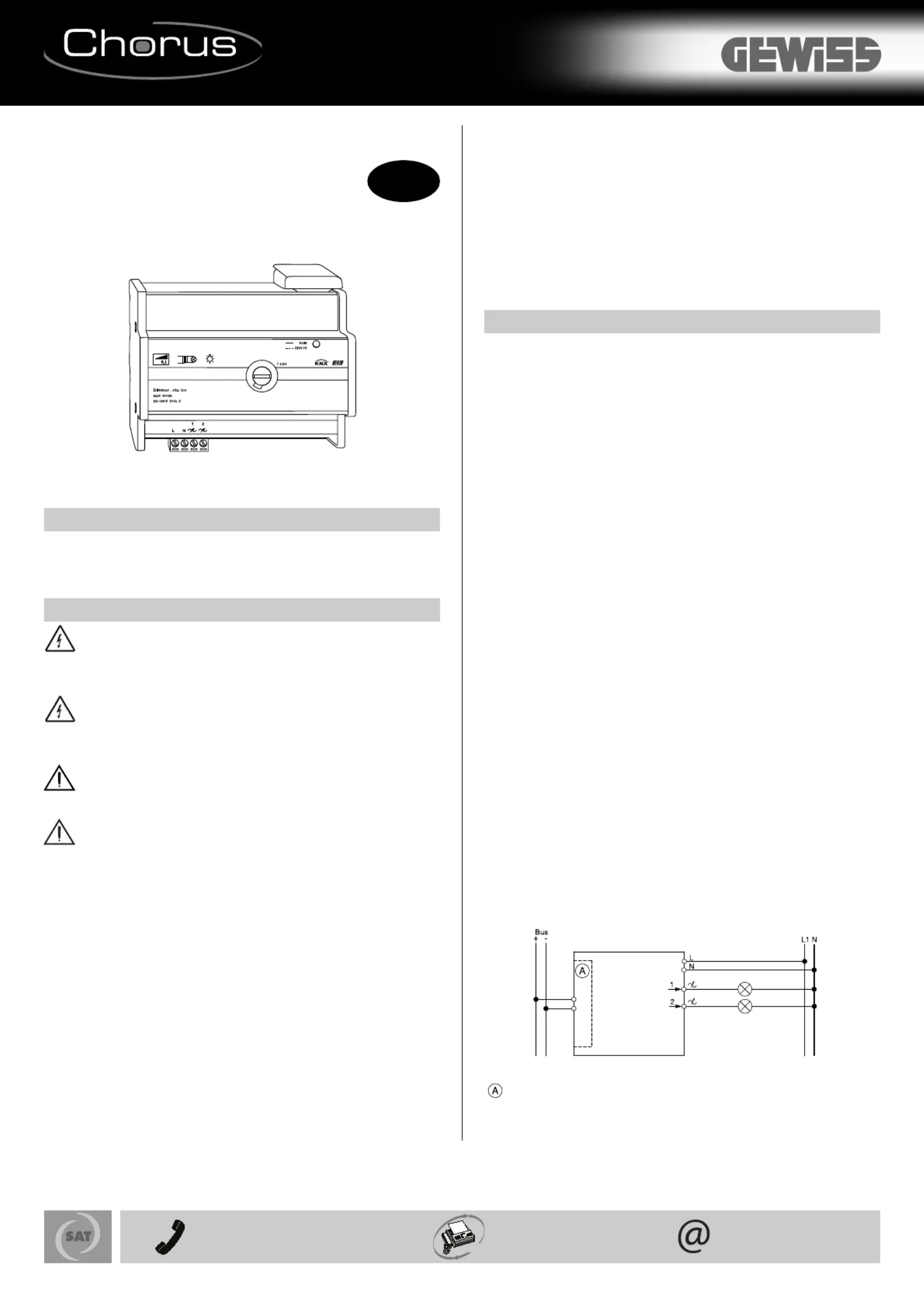

Side 1/2

Cod. 7.01.0.350.2

%* 

L’attuatore dimmer 2x300 W (art. GW 90 759) può regolare lampade ad

incandescenza e carichi induttivi (lampade alogene con trasformatori ad

avvolgimento dimmerabili) con una potenza massima di 300 Watt/VA per

ogni canale ( ).-87=;8558.30+</

 $

!"   "$

Tutte le operazioni sull’apparecchiatura devono essere eseguite da

personale elettricista qualificato. Fare attenzione alle disposizioni

nazionali specifiche nonché alle direttive EIB in vigore.

!"   "$

Le uscite possono essere sotto tensione anche con il dimmer spento.

Durante i lavori sulle utenze collegate, togliere sempre la tensione

tramite l’interruttore automatico a monte.

$$* 

Tutti gli apparecchi che sono montati a fianco dell’attuatore dimmer,

devono essere provvisti almeno di un isolamento base!

$$* 

Durante il funzionamento, il dimmer necessita di un carico minimo di

25 W/VA. In caso di carico inferiore possono verificarsi dei

malfunzionamenti.

L’attuatore dimmer GW 90 759 è un’apparecchiatura modulare e viene

montata su una guida ad istallazione rapida DIN-EN 50022. Un binario dati

non è necessario.

Il collegamento bus avviene tramite il morsetto di collegamento bus incluso

nella fornitura. Successivamente viene inserito il copricavo sul morsetto di

collegamento bus al fine di garantire la dovuta distanza di sicurezza tra la

linea bus e la linea di alimentazione da 230V.

Al morsetto di collegamento bus possono essere connesse al massimo 4

coppie di fili. La linea verso l’utenza e la rete di alimentazione sono collegate

tramite morsetti ad innesto con viti.

I cavi possono essere prima avvitati sulla morsettiera dell’apparecchiatura e

innestati successivamente. L’innesto del morsetto deve avvenire in assenza

di tensione. Il led verde di servizio "RUN" si accende solamente quando il

programma applicativo è stato caricato correttamente nell’apparecchio.

Il led verde di servizio "RUN" indica tramite una regolare intermittenza (circa

1 volta per secondo) un eventuale sovraccarico.

In presenza di sovraccarico, il relativo canale dimmer viene spento in modo

permanente.

Il ripristino del canale dimmer può avvenire come segue:

- mediante la ricezione di un telegramma off

- mediante temporaneo scollegamento della tensione di rete

- mediante un reset del bus (circa 20 secondi)

Un corto circuito in uscita ha effetto su entrambi i canali, la protezione è

assicurata tramite un fusibile integrato (T2,5H). L’apparecchio è dotato di 4

morsetti ad innesto con viti:

- 1 morsetto per il conduttore di Neutro

- 1 morsetto per il conduttore di fase

- 2 morsetti per le linee di carichi dimmerabili

Non deve essere superata la temperatura ambiente prescritta.

$$

536/7=+C387/.+5,>< DC 24V / ca. 10 mA

$/7<387/.33<85+6/7=8 AC 4 kV bus/tensione di rete

$/7<387/78637+5/ AC 230 V / 50 Hz

!8=/7C+78637+5/9/;8173-+7+5/

- Lampade incandescenti: 25-300 W

- Lampade alogene HV: 25-300 W (HV=alta tensione)

- Carichi induttivi: 25-300 VA

+;3-86373689/;8173-+7+5/ 25 W/VA

!;8=/C387/-87=;8

- cortocircuito: fusibile (T2.5H)

- sovraccarico: (per ogni canale) protezione elettronica

$/69/;+=>;++6,3/7=/

- funzionamento: da -5 °C fino a +45 °C

- stoccaggio: da -25 °C fino a +55 °C

- trasporto: da -25 °C fino a +70 °C

%63.3=D6+<<36+ 93 % di umidità relativa, nessuna formazione di condensa

6,3/7=/L’apparecchio è realizzato per l’impiego ad un’altezza massima di

2000 m sul livello del mare (MSL).

5/6/7=8.3-86+7.8 pulsante di programmazione

5/6/7=8.3 </17+5+C387/ led rosso per il controllo della tensione bus e

inserimento dell’indirizzo fisico

led verde per segnalazione applicazione in corso e intermittente per la

segnalazione di sovraccarico

855/1+6/7=3

- Bus: tramite due pin da 1 mm per il morsetto di collegamento bus

- Conduttore neutro: morsetti ad innesto con viti per massimo 2,5 mm

- Conduttore di fase: morsetti ad innesto con viti per massimo 2,5 mm

- Linee dei carichi dimmerabili: morsetti ad innesto con viti per

massimo 2,5 mm2

$398.39;8=/C387/ IP20

3;/==3?/% Corrisponde alla direttiva sulla la bassa tensione 73/23/CEE;

corrisponde alla direttiva sulla compatibilità elettromagnetica 89/336/CEE

36/7<3873 90x108x65 mm (AxLxP)

+;12/CC++99+;/--238 6 moduli EN 50022 = 108 mm

Esempio di collegamento:

unità di accoppiamento bus

$$%$ """##$& %$$&

('

Articolo n.

' Colore

grigio chiaro

+39 035 946 111

8.30 - 12.30 / 14.00 - 18.00

lunedì ÷ venerdì - monday ÷ friday

+39 035 946 260 sat@gewiss.com

www.gewiss.com

24h

Ai sensi dell’articolo 9 comma 2 della Direttiva Europea 2004/108/CE e dell’articolo R2 comma 6 della Decisione 768/2008/CE si informa che responsabile dell’immissione del prodotto sul mercato Comunitario è:

According to article 9 paragraph 2 of the European Directive 2004/108/EC and to article R2 paragraph 6 of the Decision 768/2008/EC, the responsible for placing the apparatus on the Community market is:

'###9&3+&85=+/7+=/#8==8=+5B$/5+A6+35:>+53=B6+;4<1/@3<<-86

ULTIMA REVISIONE 02/2011

%$ 

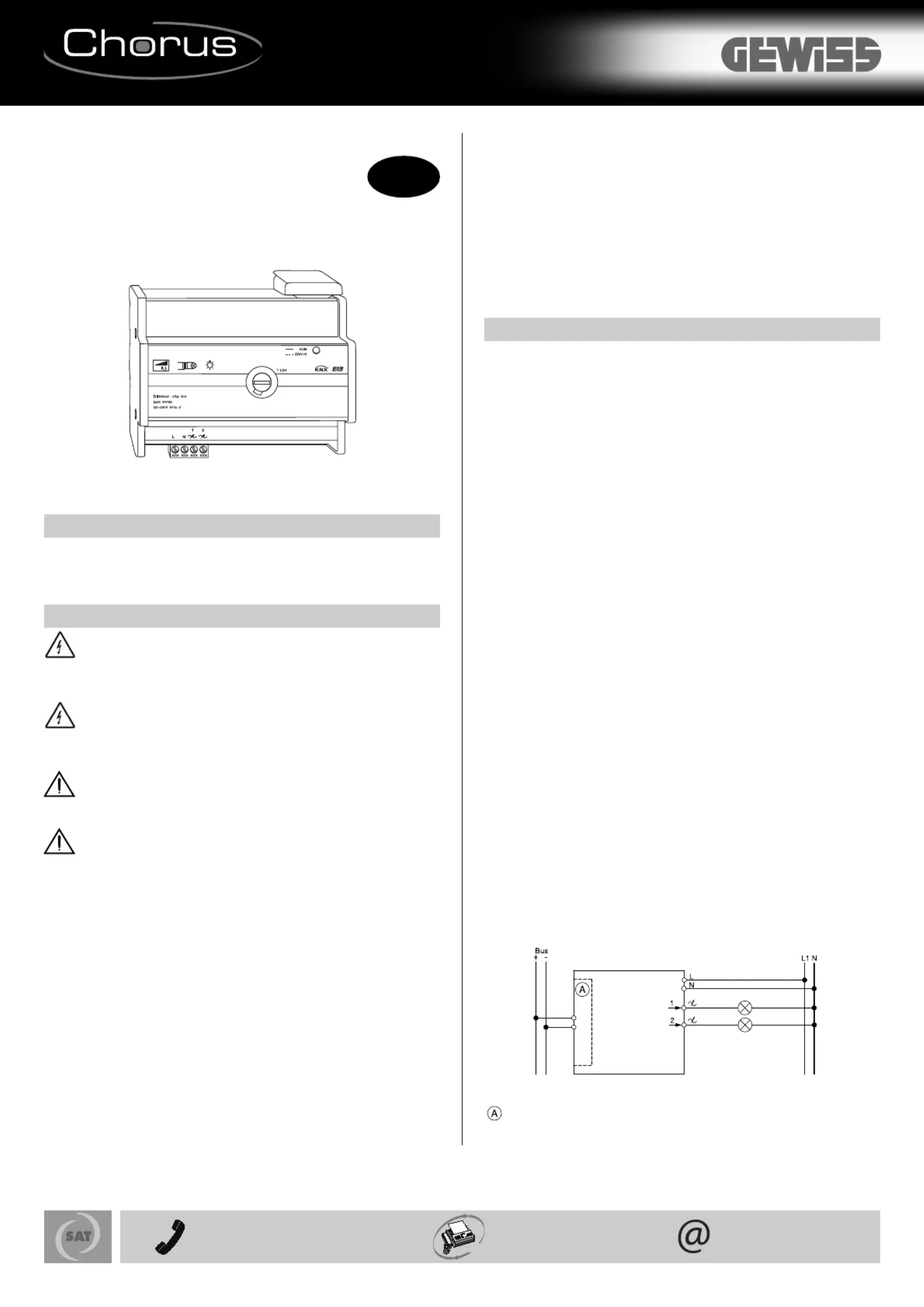

The dimming actuator 2x300 W (art. GW 90 759) dims incandescent

lamps and inductive loads (LV halogen lamps via dimmable, wound

transformers) with a maximum power of 300 W/VA per channel (92+</

-87=;85).

#$$ 

"# $%")

All work carried out on the unit may only be performed by skilled

electricians. Observe the regulations valid in the country of use, as

well as the valid EIB guidelines.

"# $%")

The outputs may carry an electrical voltage even when the dimmer is

switched off. Always disconnect the fuse in the incoming circuit from

the supply before working on connected loads.

%$ 

All devices that are installed next to the dimming actuator must at

least be equipped with basic insulation.

%$ 

The dimmer requires a minimum load of 25 W/ VA for operation. If

this is not met, malfunctions may arise.

The dimming actuator GW 90 759 is a DIN rail mounted device and is

mounted on a DIN rail EN 50022.

A data rail is not required. The bus connection is carried out via the bus

connecting terminal supplied with the device.

The cable cover is then placed over the bus connecting terminal to

guarantee the safety clearance of the bus cable to the 230 V cables.

A maximum of four core pairs can be connected to the bus connecting

terminal.

The cable to the load and the mains voltage are connected via plug-in

terminals with a screw connection.

The cables can be screwed onto the plugin terminal before installing the

device and then inserted at a later date. The insertion of the terminal may

not take place in the energised state.

The green "RUN" operating LED only lights up if the application program has

been loaded into the device correctly.

In the event of an overload, the green "RUN" LED will indicate this by

flashing at regular intervals (about once per second).

If an overload occurs, the dimmer affected will be permanently switched off.

The dimmer channel can be restarted as follows:

- By receiving an Off telegram

- By briefly disconnecting the mains voltage

- By a bus reset (approx. 20 seconds)

A short circuit on the output will affect both channels and protection is

provided via the integrated fuse (T2.5H).

The device has four plug-in terminals with screw connection:

- 1 terminal for neutral conductor

- 1 terminal for outer conductor

- 2 terminals for dimmed outer conductors

The specified ambient temperature may not be exceeded.

$$

!8@/;<>995B0;86=2/,>< DC 24 V / approx. 10 mA

7<>5+=387?85=+1/ AC 4 kV bus/mains voltage

8637+5?85=+1/ AC 230 V / 50 Hz

8637+598@/;9/;-2+77/5

- Incandescent lamps: 25-300 W

- HV halogen lamps: 25-300 W

- Inductive loads: 25-300 VA

3736>658+.9/;-2+77/5 25 W/VA

!;8=/-=387

- Short circuit: Fuse (T2.5H)

- Overload (per channel): Electronic fusing

6,3/7==/69/;+=>;/

- Operation: -5°C to +45°C

- Storage: -25°C to +55°C

- Transport: -25°C to +70°C

+A2>63.3=B93 % relative humidity, no moisture condensation

7?3;876/7=The device is designed for use at a height of up to 2000 m

above sea level (MSL).

9/;+=371/5/6/7=<Programming button

3<95+B/5/6/7=< Red LED for checking the bus voltage and for entering

the physical address.

Green LED for running application and flashing to indicate overload

877/-=387<

- Bus: via two 1 mm pins for bus connecting terminal

- Neutral conductor: 1-pole plug-in terminals with screw connection for

max. 2.5 mm2

- Outer conductor: 1-pole plug-in terminals with screw connection for

max. 2.5 mm2

- Dimmed outer conductor: 2-pole plug-in terminals with screw

connection for max. 2.5 mm2

$B9/809;8=/-=387IP 20

1>3./537/< Complies with low-voltage directive 73/23/EEC;

Complies with EMC directive 89/336/EEC

36/7<387< 90x108x65 mm (HxWxD)

/?3-/@3.=26 modules = 108 mm

Connection example

Bus coupler

$%$ "('

Article no.

' Colour

Iight grey

Cod. 7.01.0.350.2

+39 035 946 111

8.30 - 12.30 / 14.00 - 18.00

lunedì ÷ venerdì - monday ÷ friday

+39 035 946 260 sat@gewiss.com

www.gewiss.com

24h

ULTIMA REVISIONE 02/2011
