AVVERTENZE DI SICUREZZA

Attenzione:

Le apparecchiature elettriche devono essere installate e montate

esclusivamente da elettricisti qualificati e in stretta osservanza

delle norme antinfortunistiche applicabili.

La mancata osservanza delle istruzioni di installazione può causare

incendi o altri pericoli.

L’impiego di cavi di collegamento diversi da quelli approvati da

Gewiss non è permesso e può avere un effetto negativo sulla

sicurezza elettrica e sulle funzioni del sistema.

INFORMAZIONI SUL SISTEMA

Questo dispositivo è un prodotto del sistema KNX/EIB ed è conforme alle

direttive KNX.

Condizione essenziale per una corretta comprensione è una conoscenza

tecnica dettagliata acquisita in corsi di formazione instabus.

La fu nz ionalità de l d is positivo dipend e d al software ut iliz za to.

Informazioni dettagliate sul software che può essere caricato e sulle

funzionalità ottenibili, oltre che sul software stesso, sono disponibili nel

database di prodotti del produttore.

Le operazioni di pianificazione, installazione e messa in funzione

dell’unità vengono eseguite utilizzando software certificato KNX.

Una versione aggiornata del database di prodotti e delle descrizioni

tecniche è disponibile in Internet sul sito www.gewiss.com.

FUNZIONE

• L’ingresso analogico elabora i dati di misurazione di sensori analogici.

All’ingresso possono essere collegati fino a quattro trasduttori analogici

liberamente programmabili.

• L’ingresso analogico valuta i segnali sia di tensione che di corrente:

segnali di corrente 0...20 mA DC 4...20 mA DC

segnali di tensione 0...1 V DC 0...10 V- DC

• Gli ingressi di corrente sono monitorati per rilevare eventuali rotture del filo.

INSTALLAZIONE

Avvertenze di sicurezza

L’impiego di cavi di collegamento diversi da quelli approvati da

Gewiss non è permesso e può avere un effetto negativo sulla

sicurezza elettrica e sulle funzioni del sistema.

Montare il dispositivo su una guida profilata 35 x 7,5 conforme a DIN

EN 50022. Per il funzionamento la stazione meteo EIB necessita di

un’alimentazione 24 V esterna, come l’alimentatore AC 24 V/1 A, codice

GW 90 780. Quest’ultimo può alimentare anche i sensori collegati, o il

loro riscaldamento oppure un modulo di ingressi analogici.

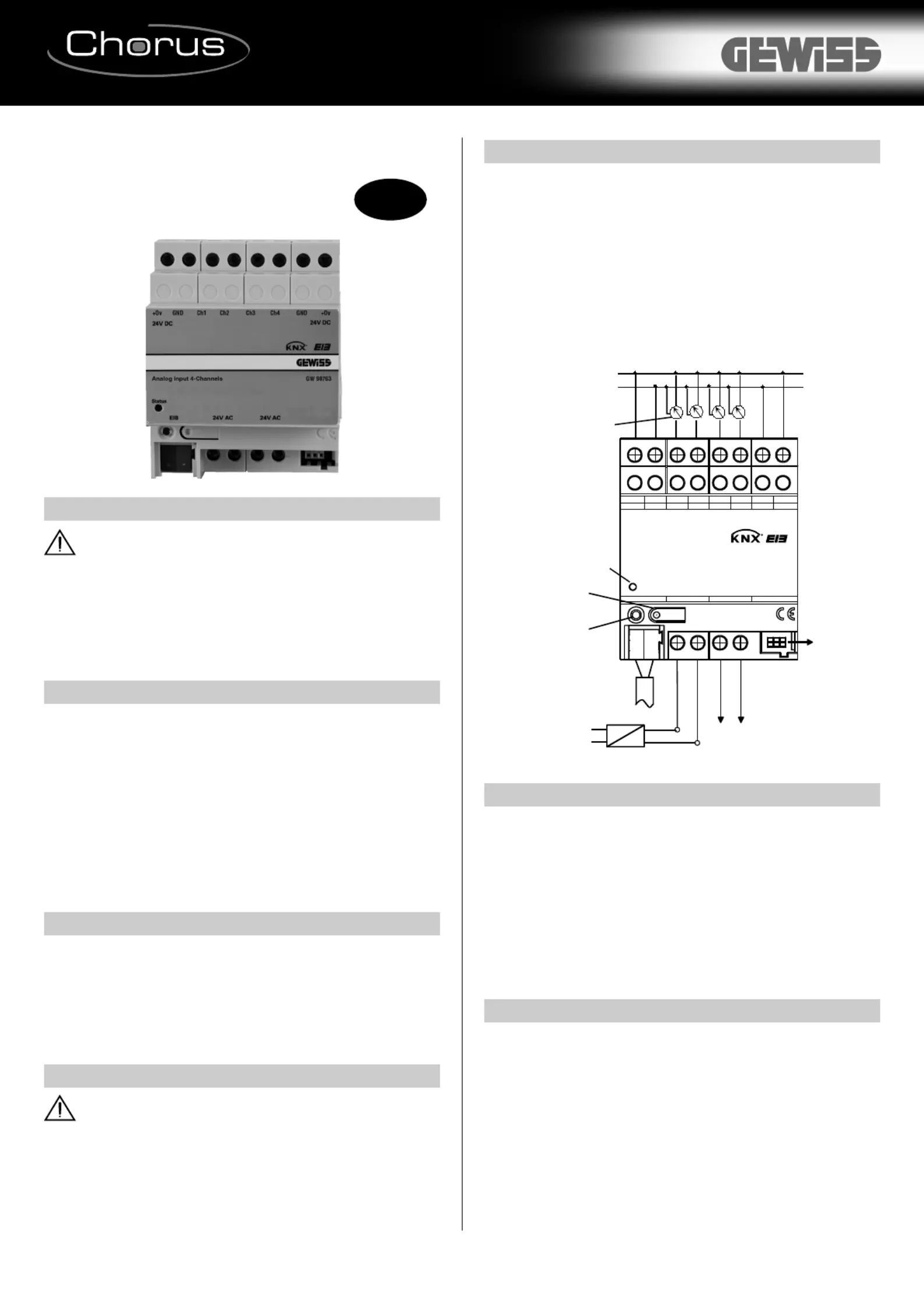

COLLEGAMENTO, COMANDI (FIG. 1)

+Ov: alimentazione di trasduttori esterni

GND: potenziale di riferimento per +Ov e ingressi CH1... CH4

CH1 ... CH4: ingressi valori misurati

EIB: morsetto di collegamento EIB

24 V AC: tensione di alimentazione esterna

sistema bus a 6 poli: connettore del sistema, 6 poli, per il collegamento

di un modulo di ingressi analogici

A: tasto di programmazione

B: LED di programmazione

C: LED di stato, a tre colori (rosso, arancione, verde)

D: trasduttore

ALIMENTAZIONE DEI SENSORI COLLEGATI

• Tutti i sensori collegati possono essere alimentati attraverso morsetti +Ov

e GND dell’ingresso analogico (vedere Fig.1).

• Il consumo totale di corrente di tutti i sensori così alimentati non deve

superare 100 mA.

• I morsetti +Ov e GND sono previsti doppi e sono interconnessi

internamente.

• In caso di corto circuito fra +Ov e GND, la tensione viene disattivata.

• I sensori collegati possono anche essere alimentati esternamente (per es.

se il loro consumo di corrente supera 100 mA). In tal caso, il

collegamento agli ingressi dei sensori deve essere realizzato fra i morsetti

CH1 ...CH4 e GND.

INSTALLAZIONE DI UN MODULO DI ESTENSIONE

Per installare un modulo di estensione, osservare le seguenti regole di base:

• Può essere collegato un modulo di ingressi analogici.

• La sostituzione di un modulo di ingressi analogici (se difettoso) con un

modulo dello stesso tipo può essere effettuata durante il funzionamento

(a questo scopo, scollegare il modulo dall’alimentazione).

Dopo la sostituzione, l’ingresso analogico effettuerà un reset dopo circa

25 secondi.

Questo reinizializzerà tutti gli ingressi e le uscite dell’ingresso analogico e

dei moduli collegati ed effettuerà un reset al loro stato originario.

• Non sono permessi la rimozione o l’aggiunta di moduli senza un

adattamento della loro configurazione e il successivo donwload

nell’ingresso analogico, perché ciò provocherà un malfunzionamento

del sistema.

INGRESSO ANALOGICO 4 CANALI

Articolo n.

GW 90 763

DNG

etatS

CH1 CH2 CH3 CH4 DNG

BIE

+Ov +Ov

CD V42 CD V42

- CA V42 + - CA V42 +

CD V01-0

Am02-)4(0

CD V42 :sU /

01.xam Am0

BIE

CH1 CH2 CH3 CH4

+Ov

DNG

CA V032

-032VS

A1.42

CA V42

Bus di sistema

a 6 poli

SENSORI ADATTI PER IL COLLEGAMENTO

Per ciascuno dei seguenti trasduttori il software fornisce dei valori pre-

impostati. Se vengono utilizzati altri sensori, i parametri devono essere

determinati in anticipo.

Tipo Utilizzo Codice

Sensore di luminosità esterno GW 90 772

Sensore crepuscolare esterno GW 90 773

Sensore temperatura esterno GW 90 775

Sensore vento esterno GW 90 771

Sensore pioggia esterno GW 90 774

LED DI STATO

OFF: alimentazione assente

Arancione/ON: scansione del modulo tramite ingresso analogico

Arancione/lampeggio rapido: scansione modulo di estensione dell’unità

per montaggio di serie

Rosso/ON: errore: nessuna configurazione nel controller

Rosso/lampeggio lento: errore: tensione eccessivamente bassa sul bus di

estensione

Rosso/lampeggio rapido: errore: parametrizzazione errata

Verde/lampeggio lento: assegnazione indirizzi, scansione modulo

completata, configurazione OK

Verde/lampeggio rapido: download dei parametri nei moduli

Verde/ON: scansione modulo completata, tutto OK

Lampeggio lento = 1/s; lampeggio rapido = 2/s

DATI TECNICI

Alimentazione

Tensione di alimentazione: 24 VAC ±10 %,

Consumo di corrente: 250 mA max.

Tensione EIB: 24 VDC (+6 V / -4 V)

Consumo EIB: 150 mW tipo.

Temperatura ambiente: da -5 °C a +45 °C

Temperatura di conservazione/trasporto: da -25 °C a +70 °C

Umidità ambiente/conservazione/trasporto: 93 % u.r. max., assenza di

condensa

Sistema di protezione: IP 20 secondo DIN EN 60529

Larghezza d’installazione: passo 4 / 70 mm

Peso: circa 150 g

Connettori

Ingressi, alimentazione:

- morsetti a vite: filo singolo 0,5 mm2- 4 mm2

- cavi flessibili (senza ferrula) 0,34 mm2- 4 mm2

- cavi flessibili (con ferrula) 0,14 mm2- 2,5 mm2

EIB: morsetto di collegamento e di derivazione

Modulo di estensione: connettore di sistema a 6 poli

Numero di ingressi sensori: 4 analogici

Sensore valutabile (segnali analogici): 0 .. 1 V DC, 0 .. 10 V DC, 0 ..

20mA DC, 4 .. 20mA DC

Impedenza di misura tensione: circa 18 kΩ

Impedenza di misura corrente: circa 100 Ω

Alimentazione sensori esterna (+Ov): 24 V DC, 100 mA max.

Collegamento modulo di estensione: 24 V DC, 80 mA max.

ULTIMA REVISIONE 02/2011 cod. 7.01.2.781.6
