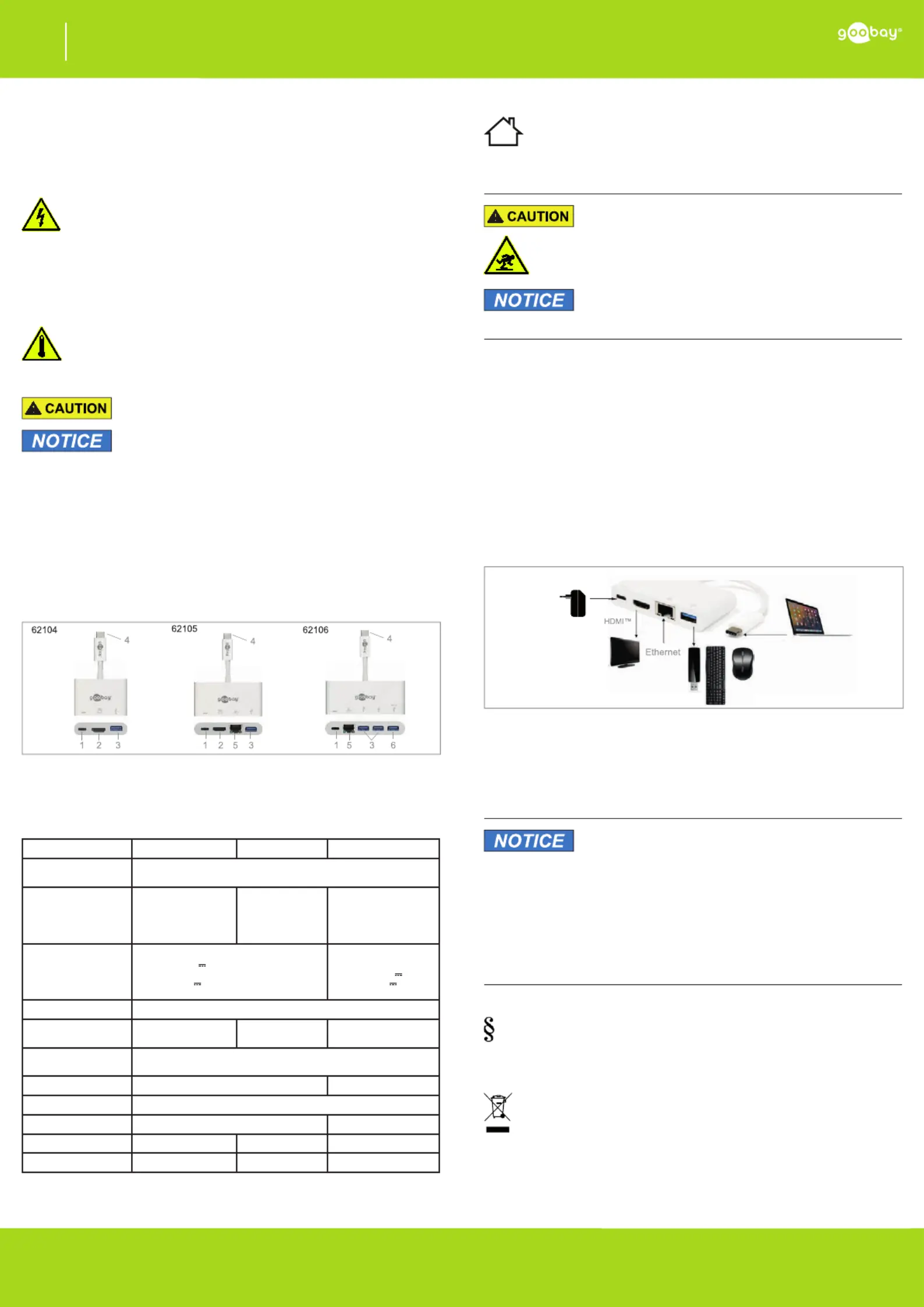

Side 1/5

Betriebsanleitung

USB-C™ Multiport Adapter

62104, 62105, 62106

- 1 -

Goobay

by Wentronic GmbH | Pillmannstraße 12

38112 Braunschweig | Germany

REV2018-01-10

1 Sicherheitshinweise

1.1 Allgemein

• Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen.

Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige

Hinweise zum korrekten Gebrauch.

• Betriebsanleitung aufbewahren.

Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des

Produktes verfügbar sein.

Stromschlaggefahr:

• Öffnen Sie niemals das Gehäuse.

• Modizieren Sie Produkt und Zubehör nicht.

• Schließen Sie Anschlüsse und Schaltkreise nicht kurz.

• Benutzen Sie Produkt, Produktteile und Zubehör nur in ein-

wandfreiem Zustand.

Ein defektes Gerät darf nicht in Betrieb genommen werden, sondern

muss sofort vom Netz getrennt und gegen unbeabsichtigte Weiterbe-

nutzung gesichert werden.

Zielgruppeninformationen:

Nicht für Kinder geeignet.

• Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen

unbeabsichtigte Benutzung.

Hitzestau:

• Decken Sie das Produkt nicht ab.

• Halten Sie um das gesamte System ausreichend Freiraum, um

eine gute Belüftung aller Geräte zu gewährleisten und Beschädi-

gungen zu vermeiden.

1.2 Warnstufen

Warnung vor Gefahren, die bei Missachtung der Sicherheits-

hinweise zu Verletzungen führen können.

Warnung vor Gefahren, die bei Missachtung der Hinweise zu

Sachschäden führen können.

2 Beschreibung und Funktion

2.1 Produkt

Der USB-C™ Multiport Adapter ist für den Anschluss an ein MacBook und MacBook

Pro und weitere Geräte mit USB-C™-Anschluss vorgesehen. Er ermöglicht außer-

dem abhängig vom Typ den Anschluss des Computers an einen HDMI-Monitor und /

oder einen Ethernet-Router.

• Spiegelt Signale von USB-C™ auf USB-Geräte

2.2 Lieferumfang

USB-C™ Multiport Adapter, Betriebsanleitung

2.3 Bedienelemente und Teile

Fig. 1: Bedienelemente

1 USB-C™-Buchse mit Power Delivery (PD) Ladeanschluss

2 HDMI™-Buchse 3 USB 3.0-Buchse, Typ A 4 USB-C™-Stecker

5 RJ45-Buchse 6 USB 3.0 Buchse, Typ A mit BC-1.2-Schnell-Lade-Protokoll

2.4 Technische Daten

USB-C™ Multipor t Adapter

Artikel-Nummer 62104 62105 62106

Eingänge 1x USB-C™-Stecker

1x USB-C™-Buchse mit PD-Ladeanschluss

Ausgänge 1x HDMI™-Buchse

1x USB 3.0-Buchse,

Typ A

1x HDMI™-Buchse

1x USB 3.0-Buchse,

Typ A

1 x RJ45-Buchse

2x USB 3.0-Buchse,

Typ A

1x USB-BC 1.2-

Buchse, Typ A

1x RJ45-Buchse

Maximale Leistung

USB 3.0-Buchse, Typ A

USB-BC 1.2-Buchse

USB-C™-Buchse

mit PD

7,5 W @ 5,0 V

/ 1,5 A

60 W @ 20 V / 3,0 A

7,5 W @ 5,0 V / 1,5 A

60 W @ 20 V / 3,0 A

Datenübertragungsrate 5 Gbit/s

Auösung HDMI™ bis zu 1080 P @

60 Hz

bis zu 4K x 2K P @

30 Hz

Betriebstemperatur 0 ~ +45 °C

Betriebsluftfeuch-

tigkeit

10-85 % RH

10-90 % RH

Lagertemperatur -10 ~ +70 °C

Luftfeuchtigkeit bei

Lagerung

5-90 % RH

10-90 % RH

Maße (mm) 95 x 41 x 1758 x 40 x 15 80 x 41 x 15

Gewicht (g) 29,4 44,938,9

Tab. 1: Technische Daten

3 Bestimmungsgemäßer Gebrauch

Eine andere Verwendung als in Kapitel Beschreibung und Funktion

beschrieben, ist nicht zugelassen. Dieses Produkt darf nur in trockenen

Innenräumen benutzt werden. Das Nichtbeachten und Nichteinhalten

dieser Bestimmungen und der Sicherheitshinweise können zu schwe-

ren Unfällen und Schäden an Personen und Sachen führen.

4 Anschluss

Verletzungsgefahr durch Stolpern und Sturz

• Achten Sie darauf, dass das Anschlusskabel so verlegt wird,

dass es niemanden behindert und nicht beschädigt wird.

• Installieren Sie das Produkt und die daran befestigten Geräte so,

dass keine Personen oder Sachen z.B.durch Herabstürzen oder

Stolpern verletzt oder beschädigt werden können.

Sachschäden durch falsches Platzieren und falsche

Spannungsversorgung

• Platzieren Sie das Produkt nur auf einer ebenen und rutschfesten

Unterlage.

• Trennen und verbinden Sie Kabel mit Vorsicht.

1. Kontrollieren Sie den Lieferumfang auf Vollständigkeit und

Unversehrtheit.

2. Vergleichen Sie die technischen Daten aller zu verwendenden

Geräte und stellen Sie die Kompatibilität sicher.

3. Verbinden Sie den USB-C™-Stecker des USB-C™ Multiport

Adapters mit dem Computer.

4. Verbinden Sie den / die USB 3.0-Ausgang / Ausgänge des USB-

C™ Multiport Adapters mit USB 3.0 / 2.0-Geräten

5. Modell 62104, 62105: verbinden Sie den HDMI™-Ausgang des

USB-C™ Multiport Adapters mit einem HDMI-™-Monitor.

6. Modell 62105,62106: verbinden Sie die RJ-45-Buchse des USB-

C™ Multiport Adapters mittels eines Ethernetkabels mit einem

Ethernet-Router.

7. Schließen Sie an die USB-C™-Buchse mit PD Ladeanschluss ein

USB-C™-Netzteil an und dieses an eine Netzsteckdose.

Der Computer wird aufgeladen und gleichzeitg der USB-C™ Multiport

Adapter unterstützt.

Trennen Sie den USB-C™ Multiportadapter während der Datenübertra-

gung nicht von der Stromversorgung.

Fig. 2: Anschlus s

Bei Verbindung des USB-C™-Steckers mit einem Chromebook funktio-

niert die Maus, die an der USB-3.0-Buchse angeschlossen ist, erst mit

einigen Sekunden Verzögerung.

5 Wartung,Pege,LagerungundTransport

Die Produkte sind wartungsfrei.

Sachschäden

• Nur ein trockenes und weiches Tuch zum Reinigen verwenden.

• Keine Reinigungsmittel und Chemikalien verwenden.

• Kühl und trocken lagern.

• Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und

in trockener und staubgeschützter Umgebung lagern.

• Originalverpackung für den Transport aufheben und verwenden.

• Vermeiden Sie extreme Belastungen wie Hitze und Kälte, Nässe

und direkte Sonneneinstrahlung, Mikrowellen sowie Vibrationen

und mechanischen Druck.

• Wenden Sie sich bei Fragen, Defekten, mechanischen Beschä-

digungen, Störungen und anderen nicht durch die Begleitdoku-

mentation behebbaren Probleme, an den Händler oder Hersteller.

6 Haftungshinweis

• Druckfehler und Änderungen an Produkt, Verpackung oder

Produktdokumentation behalten wir uns vor.

• Beachten Sie unsere Garantiebedingungen. Diese können Sie in

aktueller Form unter den genannten Kontaktdaten anfragen.

7 Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen

WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren

Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung

zugeführt werden, weil giftige und gefährliche Bestandteile bei unsach-

gemäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen

können. Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) ver

pichtet, elektrische und elektronische Geräte am Ende ihrer

Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür

eingerichtete, öffentliche Sammelstellen kostenlos zurückzugeben.

Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf

dem Produkt, der Betriebsanleitung oder/und der Verpackung weist

auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwer

tung und Entsorgung von Altgeräten leisten Sie einen wichtigen Bei-

trag zum Schutz unserer Umwelt. WEEE Nr.: 82898622

- 2 -

User Manual

USB-C™ multiport adapter

Goobay

by Wentronic GmbH | Pillmannstraße 12

38112 Braunschweig | Germany

REV2018-01-10

62104, 62105, 62106

1 Safety Instructions

1.1 General

• Read the user manual completely and carefully before use.

The user manual is part of the product and contains important

information for correct use.

• Keep this user manual.

The user manual must be available for uncertainties and passing the

product.

Risk of electric shock:

• Do not open the housing.

• Do not modify product and accessories.

• Do not short connectors and circuits.

• Use product, product parts and accessories only in perfect

condition.

A defective device may not be put into operation, but must be disconnec-

ted from mains and protected against further use.

Target group information:

Not meant for children.

• Secure packaging, small parts and insulation against acciden tal

use.

Heat storage:

• Do not cover the product.

• Keep enough space around all devices for a good ventlation and

free motion and to avoid damages.

1.2 Warning levels

Warnings against hazards that may result in injuries in case of

non-observance.

Warnings against hazards that may result in material damage

in case of non-observance.

2 Description and Function

2.1 Product

The USB-C™ multiport adapter ist designed to connect to a MacBook and MacBook

Pro and other devices with USB-C™ connection. It also allows the computer to be

connected to an HDMI™ monitor and / or Ethernet router depending on the type.

• Mirrors signals from USB-C™ to USB devices

2.2 Scope of delivery

USB-C™ multiport adapter, user manual

2.3 Operating elements and product parts

Fig. 3: Operating elements

1 USB-C™ socket with Power Delivery (PD) charging connection

2 HDMI™ socket 3 USB 3.0 socket, type A 4 USB-C™ plug 5 RJ45 socket

6 USB 3.0 socket, type A with BC 1.2 quick charging protocoll

2.4 Specications

Article number 62104 62105 62106

Inputs 1x USB-C™ plug

1x USB-C™ socket with PD charging connection

Outputs 1x HDMI socket

1x USB 3.0 socket,

type A

1x HDMI socket

1x USB 3.0 socket,

type A

1x RJ45 socket

2x USB 3.0 socket,

type A

1x USB-BC 1.2

socket, type A

1x RJ45 socket

Maximum Power

USB 3.0 socket, type A

USB-BC 1.2 socket

USB-C™ socket

with PD

7.5 W @ 5.0 V

/ 1.5 A

60 W @ 20 V / 3.0 A

7.5 W @ 5.0 V / 1.5 A

60 W @ 20 V / 3.0 A

Data transmission rate 5 Gbit/s

HDMI resolution up to 1080 P @ 60 Hz up to 4K x 2K P @

30 Hz

Operating tempera-

ture range

0 ~ +45 °C

Operating humidity 10-85 % RH 10-90 % RH

Storage temperature -10 ~ +70 °C

Storage humidity 5-90 % RH 10-90 % RH

Dimensions (mm) 95 x 41 x 1758 x 40 x 15 80 x 41 x 15

Weight (g) 29,4 44,938,9

Tab. 2: Specic ations

3 Intended Use

We do not permit using the device in other ways like described in chapter

Description and Function. Use the product only in dry interior rooms. Not

attending to these regulations and safety instructions might cause fatal

accidents, injuries, and damages to persons and property.

4 Connecting

Risk of injury by stumbling and falling

• Mind placing cables in a way, nobody will be disabled and the

cable not be damaged.

• Install the system and devices attached to it in a way that cannot

be injured, or objects not be damaged for persons example by

dropping or stumbling.

Material damage due to wrong placement and wrong

voltage supply

• Only place on non-slipping surface.

• Use only the supplied power supply.

1. Check the scope of delivery for completeness and integrity.

2. Compare the specications of all equipment be used and ensure

compatibility

3. Connect the USB-C™ plug of USB-C™ multiport adapter to the

computer.

4. Connect the USB 3.0 outputs of the USB-C™ multiport adapters

to USB 3.0 / 2.0 devices.

5. Type 62104, 62105: connect the HDMI™ output of the USB-C ™

multiport Adapter to an HDMI™ monitor.

6. Type 62105, 62106: connect the RJ-45 socket of the USB-C™

multiport adapter by means of an Ethernet cable to an Ethernet

router.

7. Connect the USB-C™ socket with PD charging port of the USBC™

multiport adapter to an USB-C™ power supply. And the power

supply to a mains soket.

It can charge the computer and support this product to work simultane-

ously.

Don´t disconnect the USB-C™ multiport adpater with USB-C™ charge

connection from power supply while transferring data to avoid loss of

data.

Fig. 4: Connecting

When connecting the USB-C male port of the adapter to Chromebook,

the mouse to be connected to the USB 3.0 port will start to work after a

delay of some seconds.

5 Maintenance, Care, Storage and Transport

The products are maintenance-free.

Material damage

• Clean only with a dry, soft cloth.

• Do not use cleaning agents and chemicals.

• Store cool and dry.

• Store the product out the reach of children and in a dry and dust-

protected ambience when not in use.

• Keep and use the original packaging for transport.

• Avoid stresses such as heat and cold, moisture and direct sunlight

vibration and mechanical pressure.

• In case of questions, defects, mechanical damage, trouble and

other problems, non-recoverable by the documentation, contact

your dealer or producer.

6 Liability Notice

• We reserve the right to printing errors and changes to product,

packaging or product documentation.

• See our terms of warranty. These are available in their current

form under the given contact details.

7 Disposal Notes

According to the European WEEE directive, electrical and electronic

equipment must not be disposed with consumers waste. Its components

must be recycled or disposed apart from each other. Otherwise conta-

minative and hazardous substances can pollute our environment.

As a consumer, you are committed by law to dispose electrical and elec-

tronic devices to the producer, the dealer, or public collecting points at

the end of the devices lifetime for free. Particulars are regulated in natio-

nal right. The symbol on the product, in the user`s manual, or at the

packaging alludes to these terms. With this kind of waste separation,

application, and waste disposal of used devices you achieve an important

share to environmental protection.

WEEE No: 82898622

Produkt Specifikationer

Mærke:	Goobay
Kategori:	Andet computertilbehør
Model:	62106
Bredde:	95 mm
Dybde:	185 mm
Højde:	17 mm
Vægt:	46 g
Produktfarve:	Hvid
Opbevaringstemperatur (T-T):	-10 - 70 °C
Driftstemperatur (T-T):	0 - 45 °C
Certificering:	CE, WEEE
Kabellængde:	0.15 m
Indgangsspænding:	20 V
Indgangsstrøm:	3 A
Stik 1:	USB-C
Stik 2:	USB-C, 3x USB 3.0, RJ45
Stik 1 køn:	Hanstik
Stik 2 køn:	Hunstik
Dataoverførselshastighed:	5 Gbit/sek.
Relativ luftfugtighed:	10 - 90 %
