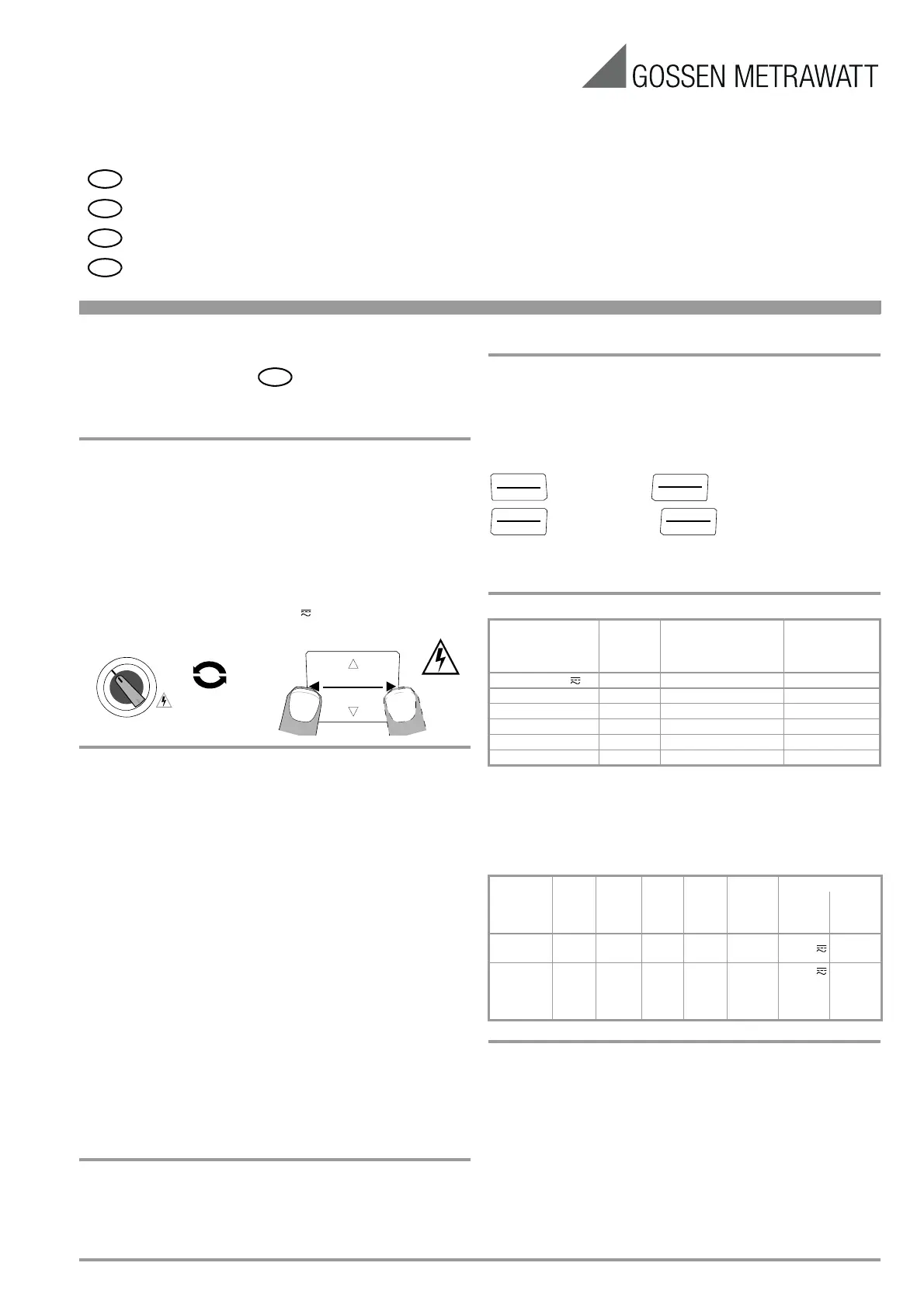

METRAHIT⏐ISO AERO (M246M)

TRMS-Multimeter mit Isolationsmessung

TRMS Multimeter with Insulation Measurement

Multimètre TRMS avec mesure d’isolement

TRMS-Multimeter met isolatiemeting

3-349-556-43

5/1.18

Beiblatt zur Bedienungsanleitung 3-349-416-01

Supplement to operating instructions 3-349-416-03

Supplément pour mode d’emploi 3-349-416-04

Bijlage bij de bedieningshandleiding 3-349-416-05

GMC-I Messtechnik GmbH 1

Abweichend von der Beschreibung in der Bedienungsanleitung

gelten für die Ausführung M246M folgende Änderungen:

Prüfspannung einstellen – Parameter U_ISo

Die gewünschte Prüfspannung kann im Menü SEt

von 10 V ... 500 V eingestellt werden.

Nach wiederholtem Drücken der Taste

MEASURE | SETUP

(ohne das

Multimeter zuvor auszuschalten) gelangen Sie aus dem Messmodus

immer zurück zum zuletzt gewählten Parameter U_ISo.

Schnellauswahl der Prüfspannung

Alternativ kann die gewünschte Prüfspannung über die Cursorta-

sten

  ausgewählt werden. Voraussetzung: das Multimeter

befindet sich in der Schalterstellung

1MΩ

und in der AUTO-

Range Funktion.

Funktion DATA bei der Isolationsmessung

Diese DATA-Funktion unterscheidet sich von der Standard DATA-

Compare-Funktion.

In der Funktion Fremd-Spannungsmessung V(ac+dc)1MΩ wird

durch Drücken der Taste DATA die spezielle DATA-Funktion für die

Isolationsmessung aktiviert – DATA blinkt in der Anzeige. Während

der Fremd-Spannungsmessung werden noch keine DATA-Werte

ermittelt oder gespeichert. Durch kurzes Drücken der Taste FUNC |

ENTER wird die Isolationsmessung aktiviert und die Prüfspannung

aufgeschaltet. Ein Intervallton signalisiert dem Anwender, dass die

Prüfspannung anliegt (gleichzeitiges Blinken des ISO-Symbols im

Display). Nach Anlegen der Prüfspitzen wird geprüft, ob ein gülti-

ger Messwert anliegt. Sobald ein stabiler Messwert in der Anzeige

steht, wird der DATA-Wert gespeichert (in der Anzeige eingefro-

ren). Ein langer Signalton signalisiert das Beenden der Messung.

Die Prüfspannung wird wieder abgeschaltet und DATA blinkt nicht

mehr. Der Anwender kann denn Messwert ablesen und notieren.

Durch wiederholtes Drücken der Taste FUNC | ENTER wird die Prüf-

spannung erneut aufgeschaltet und DATA aktiviert (DATA blinkt in

der Anzeige).

Wird kein DATA-Wert ermittelt oder steht OL in der Anzeige, dann

wird die Prüfspannung automatisch nach ca. 10 Sekunden abge-

schaltet. Um die DATA-Funktion zu beenden, muss die Taste FUNC

| ENTER lang gedrückt werden.

Sonderfall Anzeige kleiner Isolationswiderstände bis zum Kurzschluss

Zunächst wird „Error“ und anschließend kurz „Short“ in der

Anzeige eingeblendet und dann der aktuelle Widerstands-

messwert angezeigt.

Darstellungsart für die Analoganzeige wählen – Parameter A.diSP

Für die Analoganzeige können zwei Darstellungsarten gewählt

werden:

• bArG: Bargraph

• Po int: Pointer (Zeigerdarstellung)

1nFo

 ...  SET rAtE  ...  A.d iSP

bArG / Po int



(bArG = Standardwert/Werkseinstellung)

Technische Daten Isolationsmessung

Während der Isolationsmessung (MΩ

@UISO

Bei Einblendung von „Error“

>> Grenzen: U

fremd

> 10 ... 20 V und U

fremd

≠ U

ISO

, Ri < 10 kΩ @ Uiso 10 V,

Ri < 50 kΩ @ Uiso 50 V, Ri < 100 kΩ @ Uiso 100 V, Ri < 250 kΩ @ Uiso 250 V,

Ri < 500 kΩ @ Uiso 500 V

Fremdspannungsmessung TRMS (V AC + DC) mit 1 MΩ Eingangswiderstand,

Frequenzgang-Breite 15 Hz ... 500 Hz, Genauigkeit 3% + 30 Digit und

im 3 V und im 30 V-Bereich werden alle Werte < 0,29 V unterdrückt

Lieferumfang

1 Isolations-Multimeter

1 Kabelset KS17-2

1 Gummischutzhülle

1 DAkkS-Kalibrierschein

2 Batterien 1,5 V, Typ AA im Gerät eingesetzt

1 Netzteiladapter NA X-TRA

1 Kurzbedienungsanleitung*

* Ausführliche Bedienungsanleitungen im Internet

zum Download unter www.gossenmetrawatt.com

MAN / AUTO

DATA/MIN/MAX

... 500 V10 V ...

MΩ

@UISO

Autorange

Messbereich Auflösung

Nennspannung

ISO

Eigenunsicherheit

bei Referenz-

bedingungen

( % v. MW + D)

0,3 V ... 1000 V

Ri = 1 M

3 + 30 > 100 Digit

5 ... 310,0 kΩ 0,1 kΩ 10//50/100/250/500 V 5 + 30 // 3 + 5

0,280 ... 3,100 MΩ 1 kΩ

//50/100/250/500 V

5 + 30 // 3 + 5

02,80 ... 31,00 MΩ 10 kΩ

//50/100/250/500 V

5 + 30 // 5 + 5

028,0 ... 310,0 MΩ 100 kΩ

//50/100/250/500 V

5 + 30 // 5 + 5

0280 ... 3100 MΩ 1 MΩ 500

5 + 5

Mess-

funktion

Nenn-

spg.

Leer-

lauf-

spg. U

Nenn-

strom

Kurz-

schluss

-strom

Signal-

ton bei

Überlastbarkeit

Wert Zeit

Fremd

MΩ

@UISO

— — — — U>1000V 1000 V dauernd

MΩ

@UISO

, 50,

100,

250,

500 V

max.

1,1x U

Iso

1,0 mA < 1,5

U>1000V 1000 V 10 s

MEASURE

SETUP

FUNC

ENTER

FUNC

ENTER

FUNC

ENTER
