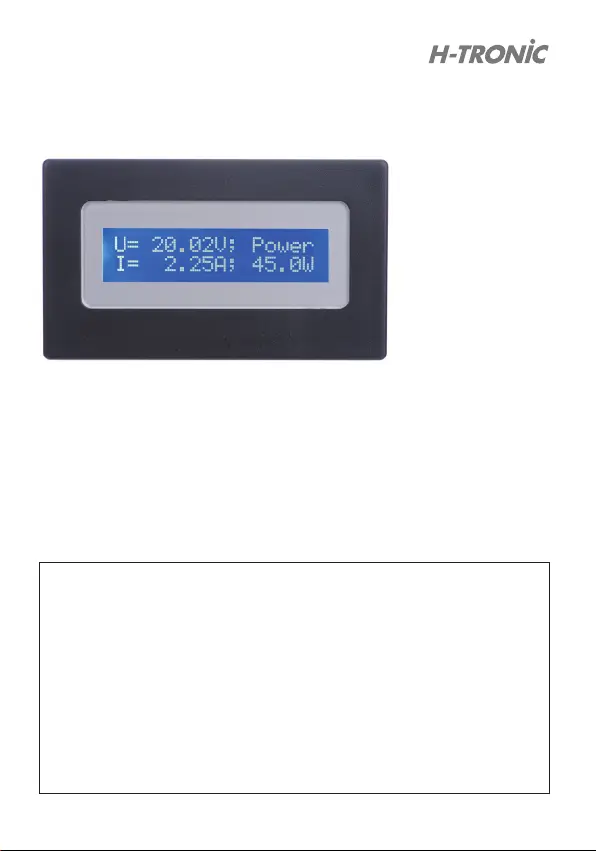

LCD Digital-Power-Panel-Meter.

Dieses Anzeigeinstrument überzeugt beson-

ders durch die vielfältigen Anwendungsmög-

lichkeiten. Es zeigt auf einem beleuchteten,

zweizeiligen LC-Display die Messwerte für

Strom, Spannung und Leistung gleichzeitig

an. Die Strommessung erfolgt galvanisch

getrennt. Es können Ströme im Bereich -20

bis + 20A gemessen werden. Das Panel-Meter

ist daher für den Einsatz in Netzgeräten, Lade-

geräten und Solaranlagen bestens geeignet.

Wichtig! Unbedingt lesen!

Bei Schäden, die durch Nichtbeachtung der

Bedienungsanleitung entstehen, erlischt der

Garantieanspruch. Für Folgeschäden, die

daraus resultieren, übernehmen wir keine

Haftung.

Power-Meter

Spannungs- Strom- und Leistungsmessmodul

Best.-Nr. 11 90 07 0

Technische Daten:

 •Versorgungsspannung: 8..15VDC

  oStromaufnahme: max.40mAincl.Hintergrundbeleuchtung

 •Spannungsmessbereich: 0..40VDC

  oEingangsimpedanz: ca.90kOhm

  oToleranz: 0,1%±10mV

 •Strommessbereich: –20Abis+20A

  oToleranz: 1%±50mA

 •Leistungsanzeige: 0…800W

  oAuösung: 0,1W

 •Hintergrundbeleuchtung: blau

 •Abmessung(LxHxT)mm: 84x44x28

Bestimmungsgemäßer Einsatz

Das Panelmeter ist ohne entsprechendeVor-

beschaltung für eine Gleichspannung von

max.+40V,bzwfüreineStrommessungvon

-20 bis + 20A zugelassen.

Es zeigt auf einem beleuchtbaren, zweizei-

ligen LC-Display die Messwerte für Strom,

Spannung und Leistung gleichzeitig an. Die

Strommessung erfolgt galvanisch getrennt. Es

können Ströme im Bereich -20 bis + 20 A ge-

messen werden. Das Panel-Meter ist daher für

den Einsatz in Netzgeräten, Ladegeräten und

Solaranlagen geeignet.

•Das Panelmeter darf ohne entsprechenden

Einbau in ein Gehäuse, in eine Schalttafel,

ein Tableau o. ä. nicht betrieben werden.

•EinEinsatzimFreienistunzulässig.

•VorFeuchtigkeitundNässeschützen!

Eine andere darüber hinausgehende Benut-

zung gilt als nicht bestimmungsgemäß. Für

hieraus resultierende Schäden haftet allein

der Benutzer/Betreiber

Hinweis!

Bitte lesen Sie diese Anleitung vollständig

durch und beachten Sie alle Sicherheitshinwei-

se, bevor Sie mit den Arbeiten beginnen. Bitte

bewahren Sie diese Anleitung auf und überge-

ben Sie die Anleitung bei einem Besitzerwech-

sel auch dem Nachbesitzer. Bei Schäden, die

durch Nichtbeachtung dieser Anleitung und

der Sicherheitshinweise entstehen, erlischt die

Garantie. Für Folgeschäden, die daraus resul-

tieren, übernehmen wir keine Haftung.

2. Sicherheitshinweise

•DasPanelmeteristEMV-geprüft(CE-geprüft)

underfülltsomitdieRichtlinie89/336/EWG.

•DieserBausteinhatdasWerkinsicherheits-

technisch einwandfreiem Zustand verlassen.

Um diesen Zustand zu erhalten, muss der

AnwenderdieHinweiseundWarnvermerke

unbedingt beachten, die in dieser Anleitung

enthalten sind.

•Dieser Messbaustein darf nicht in Installa-

tionenderüberspannungskategorieIllnach

IEC 664 verwendet werden. Der Messbau-

stein ist nicht gegen Lichtbogenexplosio-

nen geschützt (IEC 1010-2-031, Abschnitt

13.101).

•MessgerätegehörennichtinKinderhände!

•IngewerblichenEinrichtungensinddieUn-

fallverhütungsvorschriften des Verbandes

der gewerblichen Berufsgenossenschaften

für elektrische Anlagen und Betriebsmittel

zu beachten.

•InSchulen,Ausbildungseinrichtungen,Hob-

by- und Selbsthilfewerkstätten ist der Um-

gang mit dem Messbaustein durch geschul-

tes Personal verantwortlich zu überwachen.

•BeimÖffnenvonAbdeckungenoderEntfer-

nen von Teilen, außer wenn dies von Hand

möglich ist, können spannungsführende

Teile freigelegt werden. Es können auch

Anschlussstellen spannungführend sein.

Vor einem Abgleich, einer Wartung, einer

Instandsetzung oder einem Austausch von

Teilen oder Baugruppen, muss das Gerät von

allen Spannungsquellen und Messkreisen

getrennt sein, wenn ein öffnen des Gerätes

erforderlichist.Wenn danach einAbgleich,

eineWartungodereineReparaturamgeöff-

neten Gerät unter Spannung unvermeidlich

ist, darf das nur durch eine Fachkraft ge-

schehen, die mit den damit verbundenen

Gefahrenbzw.deneinschlägigenVorschrif-

tendafür(VDE0100,VDE-0701,VDE-0683)

vertraut ist.
