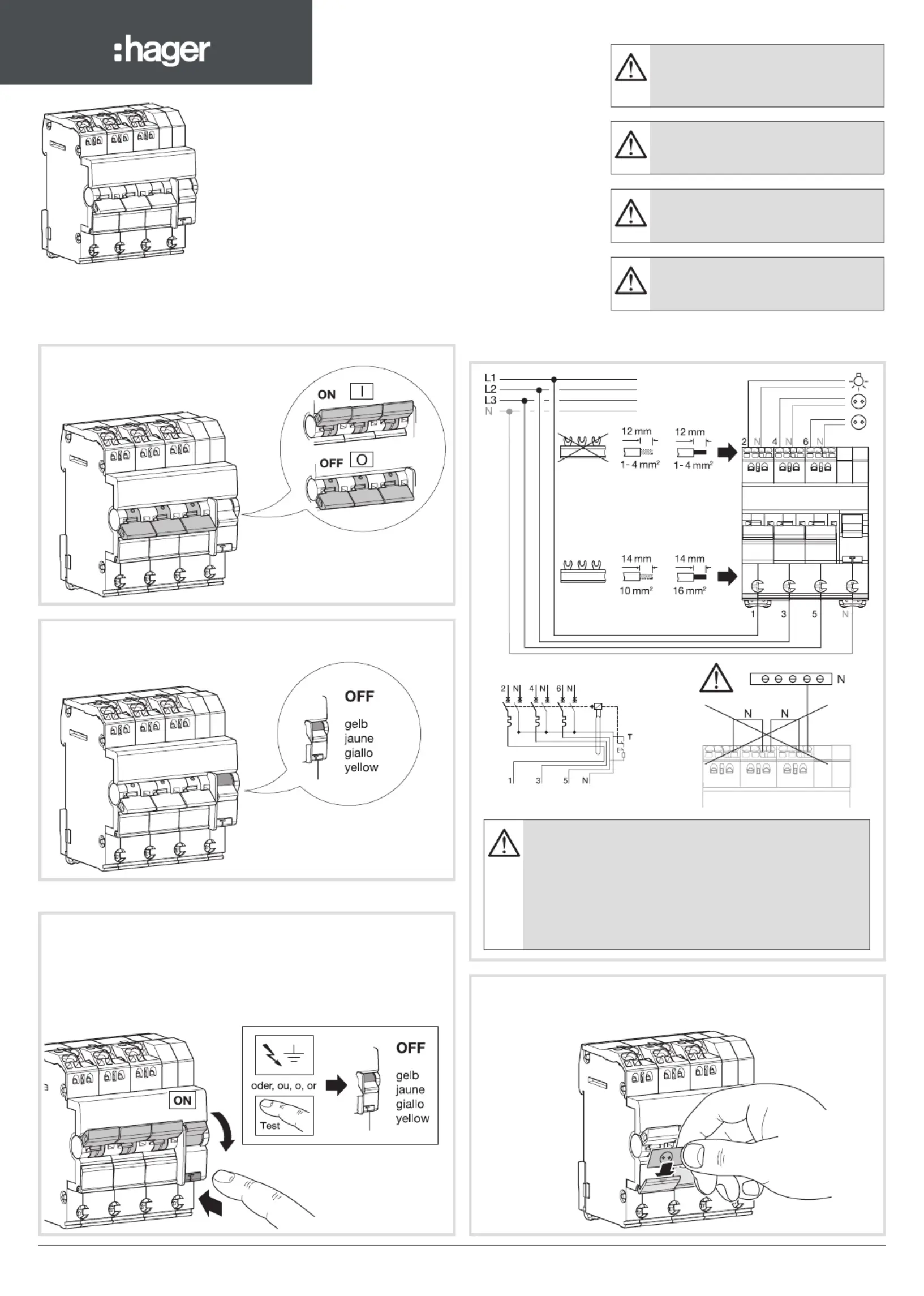

Side 1/2

6LE000826Ac

ADZ3xxC - ADZ3xxD

FI / LS

3 x Ph / N 6 kA

Disjoncteur différentiel cube - 3 x 1 P+N

6 kA

Int. Aut. differenziali cubo - 3 x 1 P+N

6 kA

RCBO

3 x Ph / N 6 kA

TEST

Anschluss - Raccordement - Collegamento - Connection

Kontaktstellungsanzeige

Indicateur de position de contacts

Posizione dei contatti visualizzata

Positive contact indication

FI / LS Fehlerstromanzeige

Visualisation défaut différentiel

Intervento differenziale visualizzato

Earth leakage fault indication

Gerätebeschriftung

Repérage des circuits

Individuazione dei circuiti

Front product label

TEST und Fehlerstromanzeige: während der Prüftaste Betätigung,

muss der FI / LS Schutzschalter auslösen.

TEST et visualisation défaut différentiel : lors de l’action sur le bouton

test, le disjoncteur différentiel doit déclencher.

TEST i intervento differenziale visualizzato : vericare periodicamente-

tramite pulsante l’interruttore aut. differenziale deve aprire.

TEST and residual current fault indication: test regularly. RCBO must trip.

Der Anschluss und die Montage dürfen

nur durch eine Elektrofachkraft gemäss

den einschlägigen Installationsnormen

des Landes erfolgen

L’apparecchio va installato unicamente da

un elettricista qualicato secondo le norme

d’installazione in vigore nel paese.

Appareil à installer uniquement par un

installateur électricien selon les normes

d’installation en vigueur dans le pays

Ein Fehlerstrom-Leitungsschutzschalter für 3 einphasige (230V)

Stromkreise. Der Schutzschalter ist nicht für phasige Lasten 3

geeignet.

Une protection différentielle commune pour circuits monophasés 3

230 V séparés. Ne convient pas aux charges triphasées.

Una protezione differenziale per circuiti monofase V separati.3 230

Non adatta per carico trifase.

One RCD protection for 3 separate single-phase 230 V circuits.

Not suitable for three-phase loads.

This device is to be installed only by a

professional electrician tter according to

local applicable installation standards

6LE000826Ac1

A A

B D

Anschluss - Raccordement - Collegamento - Connection

ADZ3xxD

ADZ3xxC

2 Nm 2 Nm

2 Nm

KDN463A / B

KDN464A

KDN480A / B

KDN463A / B

KDN464A

KDN480A / B

KDN463A / B

KDN464A

KDN480A / B

KD480AC

A A

Garantie

24 Monate gegen Material- und Fabrikationsfehler,

ab Fertigungsdatum. Fehlerhafte Geräte sind

dem üblichen Grosshändler auszuhändigen.

Die Garantie kommt nur zum Tragen, wenn

das Rücksendeverfahren über Installateur

und Grosshändler gewahrt wurde, und wenn

nach Begutachtung durch unsere Abteilung

Qualitätsprüfung kein Fehler infolge unsachgemässen

Einbaus und/ oder kunstregelwidriger Anwendung

festgestellt wurde. Etwaige Anmerkungen zur

Erläuterung des Fehlers sind dem Gerät beizufügen.

Schutz gegen Staub

Im Falle von Arbeiten in der Nähe von

elektrischen Anlagen, stellen sie bitte sicher,

dass die Anlage gegen Staub geschütz

ist, wenn sie nicht der Schutzklasse IP5x

entspricht.

Nicht geeignet für erschwerte

Umgebungsbedingungen (wie z.B. chlorgas-

salzhaltiger- Atmosphäre…).

Protection contre la poussière

Nous recommandons de protéger votre

installation électrique contre la poussière si

des travaux sont effectués à proximité et que

votre tableau n’est pas IP5x.

Ne convient pas aux atmosphères polluées et

agressives (ex. ambiance chlorée, brouillard

salin etc.).

Protezione contro polvere e sporco

In caso di attività e/o lavori in prossimità,

assicurarsi che i dispositivi elettrici siano

protetti contro sporco e polvere nel caso il

quadro non sia IP5x.

Evitare l’installazione in ambienti contaminati

e/o inquinati (es. ambienti con cloro,

atmosfere saline, petrolchimici, ecc.).

Protection against dust

In case of work activities nearby, make sure

that the electrical installation is protected

against dust if the enclosure is not IP5x.

Not suitable for harsh environments, for

example ambient air contaminated with

chlorine, salt spray, petrochemicals and the

Garanzia

24 mesi contro tutti i vizi di materiale o di

fabbricazione, a partire dalla data di produzione. In

caso di difetti, il prodotto deve essere restituito al

grossista abituale.

La garanzia p2-ha valore solo se viene rispettata la

procedura di reso tramite installatore e grossista e se

dopo la verica del nostro servizio controllo qualita

non vengono rincontrati difetti dovuti ad una messa

in opera e/o ad una utilizzazione non conforme alle

regole dell’arte.

Le eventuali note esplicative del difetto dovranno

accompagnare il prodotto.

Warranty

A warranty period of 24 months is offered on Hager

products, from date of manufacture, relating to any

material of manufacturing defect.

If any product is found to be defective it must be

returned via the installer and supplier (wholesaler).

The warranty is witdrawn if, after inspection by Hager

quality control dept the device is found to have been

installed in a manner which is contrary to IEE wiring

regulations and accepted practice within the industry

at the time of installation and/or the procedure for the

return of goods has not been followed. Explanation of

defect must be included when returning goods.

Garantie

24 mois contre tous vices de matières ou de

fabrication, à partir de leur date de production.

En cas de défectuosité, le produit doit être remis au

grossiste habituel.

La garantie ne joue que si la procédure de retour via

l’installateur et le grossiste est respectée et

si, après expertise, notre service contrôle qualité ne

détecte pas de défaut dû à une mise en œuvre et/

ou une utilisation non conforme aux règles de l’art.

Les remarques éventuelles expliquant la défectuosité

devront accompagner le produit.

Hager Electro S.A.S., Boulevard d'Europe, B.P. 3, 67215 OBERNAI CEDEX, France - www.hager.com OCOM 127004Hager 12.16 6LE000826Ac2

Produkt Specifikationer

Mærke:	Hager
Kategori:	Ikke kategoriseret
Model:	ADZ366C
Kode for international beskyttelse (IP):	IP20
Type:	Type A
Bredde:	71 mm
Dybde:	70 mm
Højde:	86 mm
Produktfarve:	Grå
Opbevaringstemperatur (T-T):	-25 - 80 °C
Indgangsspænding:	230 V
Antal poler:	3
Nominel strøm:	20.3 A
Strømbryder type:	Miniature strømafbryder
