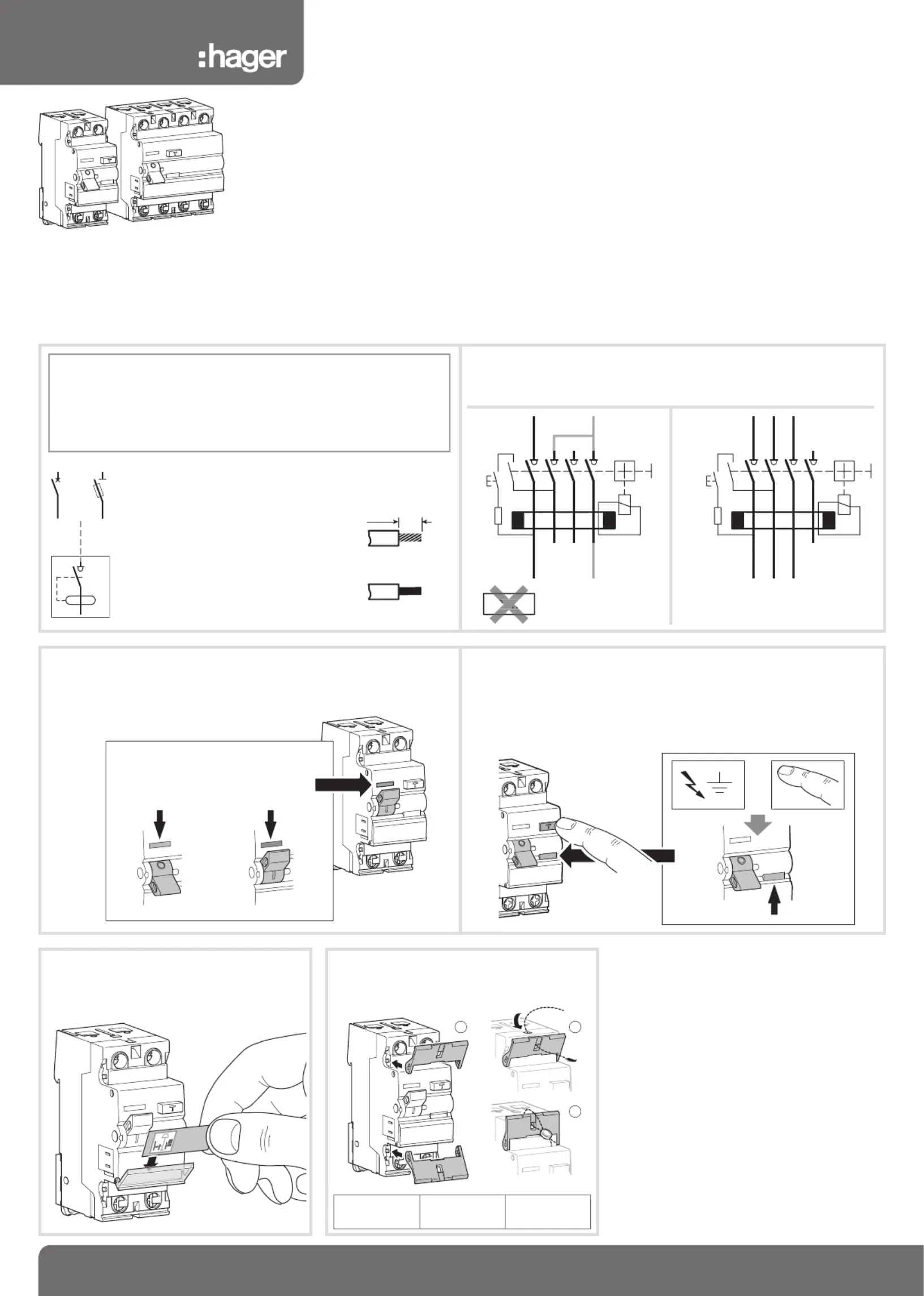

Interruttore differenziale puro

16 - 63A

Residual Current Circuit Breaker

(RCCB) 16 - 63A

Διαϕορικό ρελέ διαϕυγής 16 - 63A

Interruttore automatico 63A

Fuses or MCB’s 63A

Αυτόματoι διακόπτες ή ασάλειες τήεως

Interruttore differenziale puro 16 - 63A

Residual Current Circuit Breakers

(RCCB’s) 16 - 63A

Διαϕορικό ρελέ διαϕυγής 16 - 63A

Posizione dei contatti visualizzata

Positive contact indication

Ένδειξη της θέσης των επαϕών

OFF

verde / green /

πράσιν

rosso / red /

κόκκινο

ATTENZIONE : installare da personale qualicato.

WARNING: installation by qualied contractors only.

ΠΡОΣОХΗ: η εγκατάσταση να γίνεται µόνό από

ειδικευµένо πρоσωπικό.

/

  

/ / /





1 

/ / /



   

   

 P$

P

)RUELGGHQIRUP$

Schema di collegamento per impiego monofase e trifase

Electrical connection for P + N for three phases only

Ηλεκτρική σύνδεση διπολική ή τριπολική

OFF

Test

TEST : vericare periodicamente tramite pulsante l’interruttore differenziale

deve aprire.

TEST: Test regularly RCCB must trip.

TEST: Πιέζνοτας το μπουτ ν το ρελέ διακ πτει το κùκλωμα για την ό ό

επαλήθευση της λειτουργίας του.

giallo /

yellow /

κίτρινο

PPPD[

PP



PP



Individuazione dei circuiti

Circuit identication

Σηματοδότηση των κυκλωμάτων







Accessori : contatto ausiliario / segnalazione

guasto, sganciatore e kit di blocco, vedere il

catalogo generale.

Accessoires: locking device for handle,

auxiliary contact and remote control auxiliary,

see general catalog.

Δυνατότητα προσαρμογής βοηθητικών

επαϕών (για περισσότερες πληροϕρίες

συμβουλευθείτε το γενικό κατάλογο).

Copri-morsetti piombabile

Sealable terminal cover

Σϕραγιζόμενο κάλυμμα ακροδεκτών

16 - 63A

2 0

CZN005

4 0

CZN006

Hager Electro S.A.S., Boulevard d'Europe, B.P. 3, 67215 OBERNAI CEDEX, France - www.hager.com

2 Hager 10.14 - OCOM 121040 - 6C5109.c

Garanzia

24 mesi contro tutti i vizi di materiale o di

fabbricazione, a partire dalla data di produzione. In

caso di difetti, il prodotto deve essere restituito al

grossista abituale.

La garanzia p2-ha valore solo se viene rispettata la

procedura di reso tramite installatore e grossista e se

dopo la verica del nostro servizio controllo qualita

non vengono rincontrati difetti dovuti ad una messa

in opera e/o ad una utilizzazione non conforme alle

regole dell’arte.

Le eventuali note esplicative del difetto dovranno

accompagnare il prodotto.

Warranty

A warranty period of 24 months is offered on Hager

products, from date of manufacture, relating to any

material of manufacturing defect.

If any product is found to be defective it must be

returned via the installer and supplier (wholesaler).

The warranty is witdrawn if, after inspection by Hager

quality control dept the device is found to have been

installed in a manner which is contrary to IEE wiring

regulations and accepted practice within the industry

at the time of installation and/or the procedure for the

return of goods has not been followed. Explanation of

defect must be included when returning goods.

Εγγύηση

Εγγύηση 24 μηνών πρoσϕέρεται στα πρoϊόντα της

Hager από την ημερoμηνία παραγωγής τoυς, για

κάθε ελάττωμα στα υλικά ή την κατασκευή. Εάν

κάπoιo από τα πρoϊόντα βεθεί ελαττωματικό πρέπει

να επιστραϕεί μέσω τoυ εμπόρoυ. Η εγγύηση δεν

ισχύει εάν:

- κατά τoν έλεγχo από τo τμήμα πoιότητας της Hager

βεθεί ότι η εγκατάσταση έγινε αντίθετα με τoυς

κανoνισμoύς ΙEE και την ισχύoυσα πρακτική.

- δεν έχει ακoλoυθηθεί η διαδικασία για την

επιστρoϕή τoυ υλικoύ. Η επιστρoϕή τoυ υλικoύ

πρέπει να συνoδεύεται με περιγραϕή τoυ

σϕάλματoς.

Back-up protection chart with MCB’s or fuses

(see general catalog).

Protezione contro polvere e sporco

In caso di attività e/o lavori in prossimità,

assicurarsi che i dispositivi elettrici siano

protetti contro sporco e polvere nel caso il

quadro non sia IP5x.

Coordinamento tra interruttore differenziale /

protezione a monte (vedere il catalogo generale).

Πίνακας για τα πρωτεύοντα υλικά που

πρέπει να προηγούνται των ρελέ διαϕυγής

(ασϕάλειες τήξης ή αυτόματοι ισχύςο).

Protection against dust

In case of work activities nearby, make sure

that the electrical installation is protected

against dust if the enclosure is not IP5x.

Προστασία έναντι της σκόνης

Σε περίπτωση επαγγελματικής χρήσης,

βεβαιωθείτε ότι η ηλεκτρική εγκατάσταση

προστατεύεται από την σκόνη, εάν ο πίνακας

δεν έχει βαθμό στεγανότητας IP x.5

Produkt Specifikationer

Mærke:	Hager
Kategori:	Ikke kategoriseret
Model:	CEA225U
Bredde:	35 mm
Dybde:	70 mm
Højde:	83 mm
Driftstemperatur (T-T):	-25 - 40 °C
Certificering:	BS 61008-1, EN 61008-1
Indgangsfrekvens:	50 Hz
Antal poler:	2
Nominel strøm:	25 A
Moduler, antal (maks.):	2 modul(er)
Totalt strømtab:	1.3 W
Strømbryder type:	Reststrøm enhed
Kapacitet ved nedbrud:	1500 A
Fejlstrømstype:	Type A
