Side 1/2
1 6E 5062.c
6E 5062.c
Three-phase kwh
meter direct 100A
Driefasige energiemeter,
directe aansluiting 100A
Energimätare, 3-fas,
direkt ingång till 100A
User instructions
SE
Bruksanvisning
NL
Gebruiksaanwijzing
Operating principle
This kilowatt hour meter measures the active
electrical energy used in an electrical nstallation.
This device has a digital LCD to display energy
used and power.
This device has a total counter and a partial
resettable counter.
In case of two tariff levels, the EC362 will count
separetely the energy used in tariff 1 and in tariff 2.

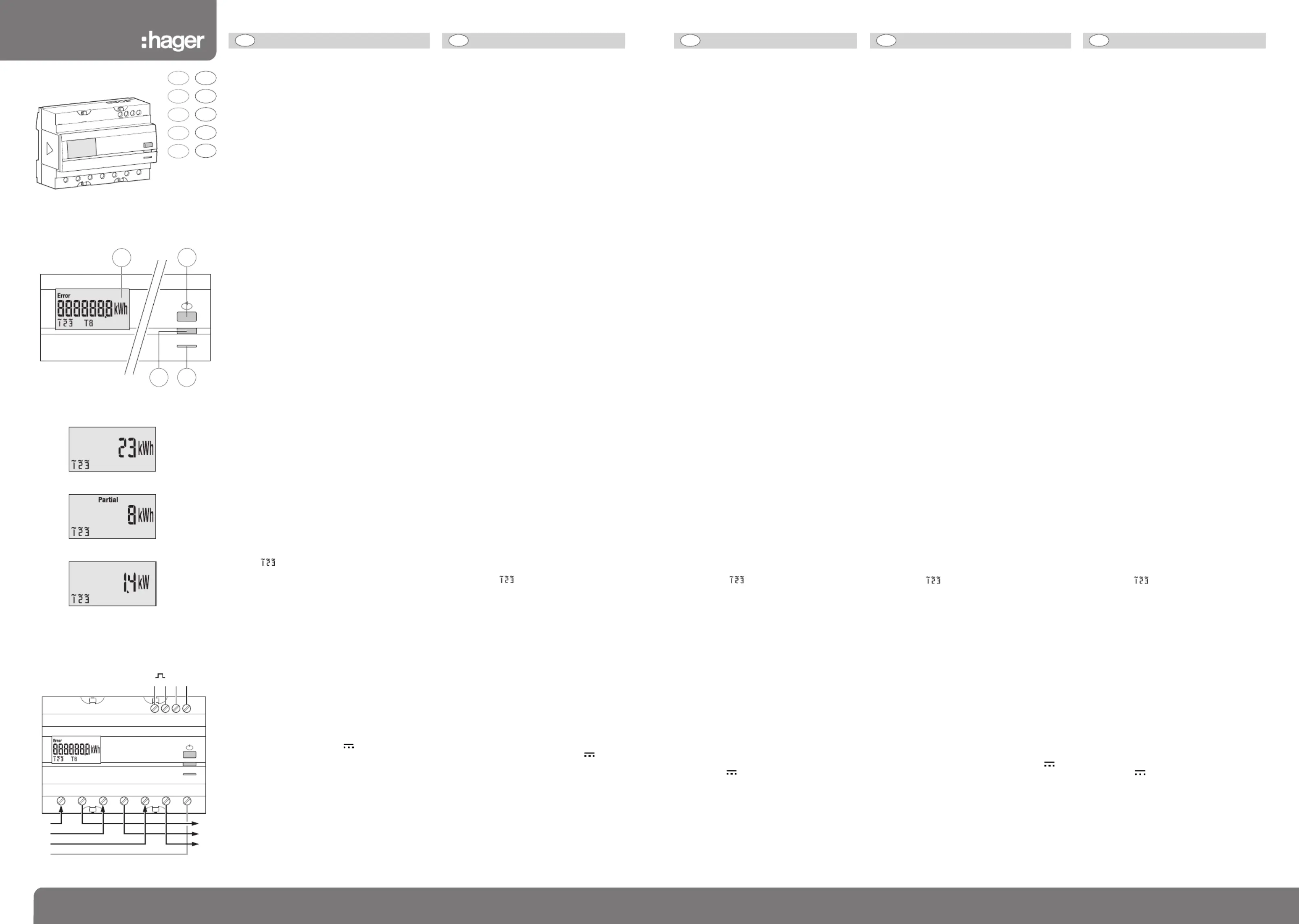

Product presentation
A
LCD display.
B
Key to scroll readings.
C
Reset to reset the partial counter.
D
Metrological LED (2 Wh/impulse).
Display of readings
The various datas can be scrolled by pressing
the Key "Read".
The Default display will indicate power consump-
tion according to the current tariff.
EC360 :
1
1st pressure : Backlight switches ON.
Total consumption (kWh).
2
2nd pressure : Partial consumption (kWh).
3
3rd pressure : Instant power consumption.
EC362 :
The EC362 provides detailed display of the
total/partial consumptions according to tariff (T1
or T2) and in total (T).
To reset the partial meter
- Press the scrolling key several times in order to
display partial energy.
- Press the reset button during 3 sec.
The partial meter will be set to zero.
ERROR message :
In case of bad wiring, an "ERROR" message will
be displayed.
- Check for each phase that current direction is in
line with wiring diagram.
- Check that the phase order L1, L2, L3 is in line
with the wiring diagram.
Note :
The information on the display indicates that
the corresponding phase (1, 2,3) is under voltage.
Technical specifications
Metrological characteristics
- Accuracy class B (1%) according to EN50470-3
- Metrological LED : 2 Wh /impulse
- Starting current : 80 mA
- Basic current : 20 A
- Max current : 100 A
Technical characteristics
- Consumption : < 0,6 W & 2,5 VA max per phase
- Supply : 230/400 V +/- 15%
- Frequency : 50/60 Hz +/- 2 Hz
- Savings of measures are made regularly in
EEPROM
- Characteristic of tariff input : tariff 1 = 0 V
tariff 2 : 230 V +/- 15%
- Impulse output characteristics :
• 1 pulse : 100 Wh
• pulse duration : 100 ms
• external supply : 20 ... 30 V
Mechanical characteristics
- Modular casing : 7 M (122,5 mm)
- Protection degree (casing) : IP 20
- Insulation class : II
Environment
- Storage temperature : -25 °C to + 70 °C
- Working temperature : -10 °C to + 55 °C
- Connection capacity :
• flexible : 2,5 to 35 mm
2
• rigid : 2,5 to 35 mm
2
Användning
Denna energimätare används till att mäta
förbrukad energi i en elinstallation.
Den har en LCD display som ger möjlighet att
visa upp förbrukad ström och effekt.
Apparaten har en totalräknare samt en
återställningsbar räknare.
Vid dubbel tariffmätning kommer EC362 att mäta
tarifferna separat.
Presentation
A
LCD-display.
B
Knapp för att scrolla mellan värden.
C
Reset Återställ delmätning till 0.
D
Diod som indikerar (var 2 Wh/puls).
Avläsning av värden
Tryck successivt på avläsningsknappen för
att scrolla mellan olika värden.
Räknarens grundinställning visar förbrukad
energi enligt gällande aktuell taxa.
EC360 :
1
1:a intryckning : Bakgrundsbelysning lyser upp.
Totalförbrukning (kWh).
2
2:a intryckning : Delförbrukning (kWh).
3
3:e intryckning : Visning av momentaneffekt.
EC362 :
EC362 specificerar total- och delförbrukning per
taxa (T1 eller T2) och sammanlagd förbrukning (T).
Nollställa delräknaren
- Tryck på avläsningstangenten för att visa upp
delenergin i teckenrutan.
- Gör en längre intryckning (3 sek.) på reset-
knappen.
Delräknaren är nollställtd.
Felmeddelande :
Vid felanslutning, visas "ERROR" upp på skärmen.
-
Kontrollera att strömriktningen stämmer med
kopplingsschemat.
- Kontrollera att fasföljden L1, L2, L3 stämmer
med kopplingsschemet.
Anmärkning :
Informationen på bildenheten visar att
motsvarande fas (1, 2, 3) är spänningssatt.
Tekniska data
Mätdata
- Noggrannhetsklass B (1%) enligt EN50470-3
- Ljusdiod som visar förbrukningstakt : 2 Wh/puls
- Startström : 80 mA
- Basström : 20 A
- Max ström : 100 A
Elektriska märkdata
- Egenförbrukning : < 0,6 W & 2,5 VA högsta för fas
- Driftspänning : 230/400 V +/- 15%
- Frekvens : 50/60 Hz +/- 2 Hz
- Säkerhetskopiering med jämna mellanrum
och vid strömavbrott i EEPROM-minnet
- Taxeingångens märkdata : taxa 1 = 0 V
taxa 2 : 230 V +/- 15%
- Pulsutgångens märkdata :
• Impuls : 100 Wh
• Puls varaktighet : 100 ms
• Extern försörjning : 20 ... 30 V
Mekaniska data
- Storlek,bredd 7M (122,5 mm)
- IP-klass : IP20
- Skyddsklass : II
Omgivning
- Lagringstemperatur : -25 °C till + 70 °C
- Drift temperatur : -10 °C till + 55 °C
- Anslutningar :
• Mjukledare : 2,5 till 35 mm
2
• Enkelledare : 2,5 till 35 mm
2
Werkingsprincipe
De energiemeter meet de elektrische energie die door
een elektrische stroomkring wordt verbruikt.
De meter is voorzien van een digital display voor
weergave van het energieverbruik en het vermogen.
De teller is uitgerust met een algemene teller, en een
gedeeltelijke teller met terugstelling op nul. Met de
EC362 kan bovendien het verbruik worden verdeeld,
dat wordt gemeten in twee verschillende tariefschijven.
Voorstelling
A
LCD-display.
B
Toets voor het doorlopen van de waarden.
C
Reset om de gedeeltelijke teller terug op nul te zetten.
D
Meet-LED (2 Wh/impuls).
Uitlezen van de waarden
Door achtereenvolgens op de toets "uitlezing" te
drukken, kunt u de verschillende waarden doorlopen.
Standaard toont de meter het energieverbruik van het
lopende tarief.
EC360 :
1
1ste toetsdruk : De achtergrondverlichting gaat
branden. Totaal verbruik (kWh).
2
2de toetsdruk : Gedeeltelijk verbruik (kwh).
3
3de toetsdruk : De meter toont het ogenblikkelijk
vermogen.
EC362 :
De EC362 geeft een gedetailleerde weergave van het
totaal en het gedeeltelijk verbruik per tarief (T1 of T2)
en van het gezamenlijke verbruik (T).
Reset van de gedeeltelijke meter
- Druk op de toets “uitlezing” om een gedeeltelijk ener-
gieverbruik op het display weer te geven.
- Druk 3 sec. lang op de reset-toets.
De gedeeltelijke meter is gereset.
Foutmelding :
Bij een verkeerde aansluiting verschijnt "ERROR" op
het display.
- Controleer of de stroomrichting conform het aansluit-
schema is.
- Controleer of de volgorde van de fasen L1, L2, L3
conform het aansluitschema is.
Opmerking :
De informatie op het display geeft aan dat de
overeenkomstige fase (1, 2,3) onder spanning staat.
Technische specificaties
Meetkarakteristieken
- Nauwkeurigheidsklasse B (1%) volgens EN50470-3
- Meet-LED : 2 Wh/impuls
- Aanloopstroom : 80 mA
- Basisstroom : 20 A
- Max. stroom : 100 A
Technische karakteristieken
- Verbruik : < 0,6 W & 2,5 VA max per fase
- Voeding : 230/400 V+/- 15%
- Frequentie : 50/60 Hz +/- 2 Hz
- Opslag in EEPROM-geheugen periodiek en bij stroo-
monderbreking.
- Kenmerk tariefingang : tarief 1 = 0 V
tarief 2 : 230 V +/- 15%
- Kenmerken impulsuitgang :
• waarde van vaste impuls : 100 Wh
• impulsduur : 100 ms
• (externe) voedingsspanning : 20 ... 30 V
Mechanische kenmerken
- Modulaire behuizing : 7 M breed (122,5 mm)
- Beschermingsgraad behuizing : IP 20
- Isolatieklasse : II
Omgeving
- Opslagtemperatuur : -25 °C tot + 70 °C
- Werkingstemperatuur : -10 °C tot + 55 °C
- Aansluitingscapaciteit :
• soepel : 2,5 tot 35 mm
2
• stijf : 2,5 tot 35 mm
2
EC360, EC362
FI
NO
IT
ES
PT
FR
DE
GB
NL
SE
Compteur d'énergie
triphasé,
entrée directe 100A
Energiezähler
dreiphasig,
Direktmessung 100A
FR
Notice d’instructions
DE
Bedienungsanleitung
Principe de fonctionnement
Ce compteur d'énergie mesure l’énergie électrique
active consommée par un circuit électrique.
Il est équipé d’un afficheur digital qui permet de
visualiser l'énergie consommée et la puissance.
Il est équipé d'un compteur totalisateur et d'un
compteur partiel avec remise à zéro.
Le EC362 permet, en plus, de répartir la consomma-
tion mesurée dans deux tranches tarifaires différentes.
Présentation du produit
A
Afficheur LCD.
B
Touche pour défilement des valeurs.
C
Touche reset pour remettre à zéro le compteur partiel.
D
LED métrologique (2 Wh/impulsion).
Lecture des valeurs
Par appuis successifs sur la touche "lecture" faire
défiler les différentes valeurs.
Par défaut, le compteur affiche l'énergie consommée
dans le tarif en cours.
EC360 :
1
1er appui : allumage du retro-éclairage.
Consommation totale (kWh).
2
2ème appui : consommation partielle (kWh).
3
3ème appui : puissance instantanée.
EC362 :
Le EC362 détaille les consommations totales et
partielles par tarif (T1 ou T2) et au total (T).
Remise à zéro du compteur partiel
- Appuyer sur la touche lecture afin d'afficher à
l'écran une energie partielle.
- Faire un appui prolongé (> 3s) sur le bouton reset.
Le compteur partiel est remis à zéro.
Message d'erreur :
En cas de mauvais raccordement, "ERROR" est affiché
à l'écran.
- Vérifier pour chacune des phases que le sens du cou-
rant est conforme au schéma de raccordement.
- Vérifier que l'ordre des phases L1, L2, L3 est
conforme au schéma de raccordement.
Note :
L'information sur l'afficheur indique que la phase
correspondante (1, 2, 3) est sous tension.
Spécifications techniques
Caractéristiques métrologiques
- Classe de précision B (1%) selon EN50470-3
- LED métrologique : 2 Wh/impulsion
- Courant de démarrage : 80 mA
- Courant de base : 20 A
- Courant max. : 100 A
Caractéristiques techniques
- Consommation : < 0,6 W et 2,5 VA max. par phase
- Alimentation : 230/400 V +/- 15%
- Fréquence : 50/60 Hz +/- 2 Hz
- Sauvegarde périodique et sur coupure secteur
dans mémoire EEPROM
- Caractéristique entrée tarifs : tarif 1 = 0 V,
tarif 2 = 230 V +/- 15%
- Caractéristiques sortie impulsion :
• Poids de l'impulsion fixe : 100 Wh
• Durée de l’impulsion : 100 ms
• Tension d'alimentation externe : 20 ... 30 V
Caractéristiques mécaniques
- Boîtier modulaire de largeur 7 M (122,5 mm)
- Indice de protection boîtier : IP20
- Classe d’isolation : II
Environnement
- Température de stockage : -25 °C à +70 °C
- Température de fonctionnement : -10 °C à +55 °C
- Capacité de raccordement :
• souple : 2,5 à 35 mm
2
• rigide : 2,5 à 35 mm
2
Funktionsprinzip
Der Energiezähler erfasst die Wirkenergie, die von
einem elektrischen Stromkreis verbraucht wird.
Er ist mit einem digital Display ausgerüstet, das die
Anzeige von Energieverbrauch und Leistung
ermöglicht. Er ist mit einem Gesamtzähler und
einem Teilzähler mit Zählerrückstellung ausgestattet.
Darüber hinaus kann der EC362 gemessene Energie
in zwei verschiedene Tarifbereiche anzeigen.
Produktbeschreibung
A
LCD-Display.
B
Taste zum Durchblättern der Werte.
C
Reset um den Teilzähler auf Null zu setzen.
D
Blinkende-LED Anzeige (2 Wh/Impuls).
Ablesen der Werte
Durch mehrmaliges Betätigen der Taste
B
"Ablesen" können die unterschiedlichen Werte
durchgeblättert werden. Standardmässig zeigt
der Zähler die verbrauchte Energie im aktuellen
Tarif an.
EC360 :
1
Betätigung : Einschalten der Display-
Hintergrundbeleuchtung. Gesamtverbrauch (kWh).
2
Betätigung : Teilverbrauch (kWh).
3
Betätigung : Anzeige der augenblicklichen
Leistung.
EC362 :
Der Zähler EC362 schlüsselt den Gesamt- und
Teilenergieverbrauch nach Tarifen (T1 oder T2)
und den Gesamtverbrauch (T) zusätzlich auf.
Resetzen des Teilverbrauchszählers
Taste
B
“Ablesen” betätigen, um den
Teilenergieverbrauch am Bildschirm anzuzeigen.
Taste
C
“Reset” > 3 Sekunden drücken. Der
Teilverbrauchszähler wird auf Null zurückgesetzt.
Fehlermeldung :
Bei fehlerhaftem Anschluss wird "ERROR" am
Display angezeigt.
-Überprüfen, ob die Stromrichtung für jede Phase
dem Anschlussbild entspricht.
- Überprüfen, ob die Reihenfolge der Phasen L1,
L2. L3 dem Anschlussbild entspricht.
Bemerkung :
Die Anzeige am Display zeigt an, das die
entsprechende Phase (L1, L2, L3) Spannung führt.
Technische Daten
Messtechnische Daten
- Genauigkeitsklasse B (1%) gemäß EN50470-3
- Blinkende LED-Anzeige : 2Wh/Impuls
- Einschaltstrom : 80 mA
- Referenzstrom : 20 A
- Max. Strom : 100 A
Technische Merkmale
- Leistungaufnahme Display: 0,6W
- Leistungaufnahme Messwerk: 2,5 VA max. pro
Phase
- Versorgungsspannung : 230/400 V +/- 15%
- Frequenz : 50/60 Hz +/- 2 Hz
- Periodisches Speichern der Messungen und bei
Spannungsunterbrechung im EEPROM-Speicher.
- Merkmale der Tarifeingang : Tarif 1 = 0 V
Tarif 2 : 230 V +/- 15%
- Energie Impuls-Ausgang :
• Wert eines Impuls : 100 Wh
• Impulsdauer : 100 ms
• Extern Versorgungspannung : 20 ... 30 V
Maße und Schutzklasse
- Modulbau-Gehäuse, 7 PLE (122,5 mm)
- Schutzart Gehäuse : IP 20
- Schutzklasse : II
Umgebung
- Lagertemperatur : -25 °C bis + 70 °C
- Betriebstemperatur : -10 °C bis + 55 °C
- Anschlussquerschnitt :
• flexibel : 2,5 bis 35 mm
2
• massiv : 2,5 bis 35 mm
2
L1
1
357
+
-
T1/T2
*
2 4 14
12
10
6
8
L1
L2
L3
N
L2
L3
reset
* EC 362
A
B
C D
reset
Edition 01/10 - IS / RECTO-VERSO / S blanc offset 80g/m² / I Pantone Black 877067-C
Hager SAS - 132 bld d’Europe - BP 78 - 67 212 Obernai cedex (FRANCE) - Tél. +333 88 49 50 50 - www.hagergroup.net2 6E 5062.c
Hager 01.2010
6E 5062.c
Contador de energía
trifásico, entrada directa
100A
Contador de energia
trifásico, leitura directa
100A
Contatore di energia
trifase, inserzione
diretta 100A
IT
Istruzioni d’uso
PT
Instruções de instalação
ES
Instrucciones de uso
Principio di funzionamento
Il contatore d’energia misura l’energia elettrica
attiva consumata da un circuito elettrico.
E dotato di un display elettronico che visualizza
l’energia consumata e la potenza.
E' equipaggiato di un contatore totalizzatore ed
un contatore parziale resettabile (a zero).
Il EC362 permette inoltre di ripartire l'assorbi-
mento misurato in due fasce tariffarie differenti.
Presentazione
A
Display LCD.
B
Tasto scorrimento valori.
C
Reset per resettare il contatore parziale.
D
LED metrologico (2 Wh/impulso).
Lettura dei valori
Tramite pressioni successive sul tasto "lettura",
potrete far scorrere i vari valori. Come valore pre-
definito, il contatore mostra l’energia consumata
nella fascia tariffaria in corso.
EC360 :
1
1a pressione : Accensione della retroillumina-
zione. Consumo totale (kWh).
2
2a pressione : Consumo parziale (kwh).
3
3a pressione : Visualizzazione della potenza
istantanea.
EC362 :
L’EC362 mostra in dettaglio i consumi totali e
parziali per tariffa (T1 o T2) e il totale (T).
Azzeramento del contatore parziale
- Premere sul tasto lettura per visualizzare il
consumo d’energia parziale.
- Applicare una pressione prolungata (3 sec.) sul
tasto reset.
Il contatore parziale viene azzerato.
Messaggio d'errore :
in caso di cattivo collegamento, apparirà il
messaggio "ERROR" :
- Verificare che il senso della corrente sia
conforme allo schema di collegamento.
- Verificare che l'ordine delle fasi L1, L2, L3 sia
conforme allo schema di collegamento.
Osservazione :
L’informazione sul display indica che la fase
corrispondente (1, 2, 3) è sotto tensione.
Specifiche tecniche
Caratteristiche metrologiche
- Classe di precisione B (1%) secondo EN50470-3
- LED metrologico : 2 Wh/impulso
- Corrente di avvio : 80 mA
- Corrente di base : 20 A
- Corrente Max. : 100 A
Caratterische elettriche
- Consumo : < 0,6 W & 2,5 VA max per fase
- Alimentazione : 230/400 V +/- 15%
- Frequenza : 50/60 Hz +/- 2 Hz
- Backup periodico e in caso di panne di corrente
nella memoria EEPROM
- Caratteristica entrata tariffa : tariffa 1 = 0 V
tariffa 2 : 230 V +/- 15%
- Caratteristiche uscita impulso :
• Valore dell'impulso : 100 Wh
• Durata dell'impulso : 100 ms
• Tensione d'alimentazione (esterna) :
20 ... 30 V
Caratteristiche meccaniche
- Custodia modulare larghezza 7 M (122,5 mm)
- Indice di protezione : IP 20
- Classe d'isolamento : II
Caratteristiche ambientali
- T° di stoccaggio : -25 °C a + 70 °C
- T° di funzionamento : -10 °C a + 55 °C
- Sezione massime allacciabili :
• cavi flessibili : 2,5 a 35 mm
2
• cavi rigidi : 2,5 à 35 mm
2
Princípio de funcionamento
O contador de energia mede a energia eléctrica
activa consumida por um circuito eléctrico.
Está equipado com um ecrã LCD que permite
visualizar a energia consumida e a potência.
Está equipado com um contador totalizador e um
contador parcial com retorno a zero.
O EC362 permite, ainda, repartir o consumo em
dois tipos de tarifa diferentes.
Apresentação
A
Ecrã LCD.
B
Tecla para o desfile dos valores.
C
Reset para colocar a zero o contador parial.
D
LED metrológico (2 Wh/impulso).
Leitura dos valores
Com pressões sucessivas na tecla "leitura",
fazer desfilar os diferentes valores.
Por defeito, o contador indica a energia
consumida na tarifa em uso.
EC360 :
1
1a pressão : Ligar da retroiluminação.
Consumo total (kWh).
2
2a pressão :Consumo parcial (kwh).
3
3a pressão : Visualização da potência
instantânea.
EC362 :
O EC362 detalha os consumos totais e parciais
por tarifa (T1 ou T2) e total geral (T).
Reposição a zero do contador parcial
- Pressionar a tecla leitura a fim de visualizar no
ecrã uma energia parcial.
- Fazer uma pressão prolongada (3 seg.) no botão
reset.
O contador parcial é reposto a zero.
Mensagem de erro :
Em caso de ligação incorrecta, a mensagem
"ERROR" será visualizada no ecrã.
- Verificar em cada fáse que o sentido da corrente
está conforme com o esquema de ligação.
- Verificar que a ordem das fases L1, L2, L3 está
conforme com o esquema de ligação.
Observação :
A informação no ecrã indica que a fase
correspondente (1, 2,3) está sob tensão.
Especificações técnicas
Características metrológicas
- Classe de precisão B (1%) conforme EN50470-3
- LED metrológico : 2 Wh/impulso
- Corrente de arranque : 80 mA
- Corrente de base : 20 A
- Corrente Máx : 100 A
Características eléctricas
- Consumo : < 0,6 W & 2,5 VA max por fase
- Alimentação : 230/400 V +/- 15%
- Frequência : 50/60 Hz +/- 2 Hz
- Salvaguarda periódica das medidas e em
caso de corte de rede na memória EEPROM
- Característica entrada tarifa : tarifa 1 = 0 V
tarifa 2 : 230 V +/- 15%
- Características saída impulso :
• Valor do impulso fixo : 100 Wh
• Duração de impulso : 100 ms
• Tensão de alimentação (externa) :
20 ... 30 V
Características mecânicas
- Caixa modular de largura 7 M (122,5 mm)
- Índice de protecção caixa : IP 20
- Classe de isolamento : II
Ambiente
- T
a
de armazenamento : -25 °C a + 70 °C
- T
a
de funcionamento : -10 °C a + 55 °C
- Capacidade de ligação :
• Flexível : 2,5 a 35 mm
2
• Rígido : 2,5 a 35 mm
2
Principio de funcionamiento
El contador de energía mide la energía eléctrica activa
consumida por un circuito eléctrico.
Va equipado con un pantalla electrónica que permite
visualizar la energía consumida así como la potencia.
Dispone de un contador totalizador, y de un contador
parcial con puesta a cero.
El EC362 permite, además, distribuir el consumo
medido en dos tarifas diferentes.
Presentación
A
Pantalla LCD.
B
Tecla para visualización de los valores.
C
Reset para poner a cero el contador parcial.
D
LED metrológico (2 Wh/impulso).
Lectura de los valores
Mediante pulsaciones sucesivas en la tecla
"lectura", se visualizan los diferentes valores.
Por defecto, el contador visualiza la energía consumida
con la tarifa en curso.
EC360 :
1
1era pulsación : Encendido de la retroiluminación.
Consumo total (kWh).
2
2da pulsación : Consumo parcial (kwh).
3
3a pulsación : Visualización de la potencia
instantánea.
EC362 :
El EC362 detalla los consumos totales y parciales por
tarifa (T1 o T2) y total general (T).
Puesta a cero del contador parcial
- Pulsar la tecla lectura a fin de visualizar en la pantalla
una energía parcial.
- Hacer una pulsación prolongada (3 seg.) en el botón
reset.
El contador parcial se pone a cero.
Mensaje de error :
En caso de conexión incorrecta, "ERROR" se visualiza
en la pantalla.
- Comprobar que el sentido de la corriente sea
conforme con la esquema de conexión.
- Comprobar que el orden de las fases L1, L2, L3 sea
conforme con la esquema de conexión.
Oservación :
La información en el visualizador indica que la
fase correspondiente (1, 2, 3) está bajo tensión.
Especificaciones técnicas
Características metrológicas
- Clase de precisión B (1%) según EN50470-3
- LED metrológico : 2 Wh/impulso
- Corriente de arranque : 80 mA
- Corriente de base : 20 A
- Corriente Máx. : 100 A
Característícas eléctricas
- Consumo : < 0,6 W & 2,5 VA máx por fase
- Alimentación : 230/400 V +/- 15%
- Frecuencia : 50/60 Hz +/- 2 Hz
- Guardado periódico de valores en memoria
EEPROM.
- Característica entrada tarifa : tarifa 1 = 0 V
tarifa 2 : 230 V +/- 15%
- Características del impulso de salida :
• 1 impulso : 100 Wh
• Duración del impulso : 100 ms
• Tensión de alimentación externa : 20 ... 30 V
Características mecánicas
- Caja modular de 7 M de anchura (122,5 mm)
- Índice de protección caja : IP 20
- Clase de aislamiento : II
Ambiente
- Temperatura de almacenaje : -25 °C a + 70 °C
- Temperatura de functionamiento : -10 °C a + 55 °C
- Capacidad de conexión :
• Cable flexible : 2,5 a 35 mm
2
• Cable rígido : 2,5 a 35 mm
2
FR
GB
NL
SE
FI
NO
IT
ES
PT
Energiamittari 3-vaiheinen,
100A suora mittaus
Kwh-måler 3-fase
100A direkte måling
FI
Käyttöohje
NO
Bruksanvisning
Esittely
Tämä energiamittari mittaa sähköasennuksessa
käytetyn tehollisen sähköenergian määrän.
Mittari on varustettu digitaalisella LCD-näytöllä
kulutetun energian ja tehon näyttämiseksi.
Tässä laitteessa on kokonaislaskuri ja nollattava
osalaskuri.
Käytettäessä kahta eri tariffitasoa, EC362 laskee
erikseen käytetyn energian tariffille 1 ja tariffille 2.
Tuote-esittely
A
LCD-näyttö.
B
Mittaustulosten selauspainike.
C
Reset-painike osalaskurin nollaukseen.
D
LED-merkkivalo (2 Wh/pulssi).
Arvojen lukeminen
Selaa eri lukemia painamalla peräkkäin selaus-
painiketta.
Mittarin peruslukema on kulutettu energia voimassa
olevalla tariffilla.
EC360 :
1
1. painallus : Taustavalo syttyy. Kokonaiskulutus (kWh).
2
2. painallus : Osittaiskulutus (kWh).
3
3. painallus : Hetkellisen tehon näyttö.
EC362 :
EC362 antaa yksityiskohtaisesti kokonais- ja osittaisku-
lutuksen tariffeittain (T1 tai T2) ja yhteensä (T).
Mittarin osittaislukeman nollaus
- Paina selauspainiketta osittaisnäytön valitsemiseksi.
- Paina pitkään (3 sek.) nollauspainiketta (reset).
Mittarin osittaiskulutus nollaantuu.
Virheilmoitus :
Liitännän ollessa huono tulee näytölle ”ERROR” (virhe).
- Tarkista, että virran kulkusuunta on kytkentäkaavion
mukainen.
- Tarkista, että vaiheet L1, L2, L3 ovat kytkentäkaavion
osoittamassa järjestyksessä.
Huomioitavaa :
Ilmoitus näytöllä merkitsee, että vastaavassa
vaiheessa (1, 2, 3) on jännite.
Tekniset tiedot
Mittaustekniset ominaisuudet
- Standardin EN50470-3 mukainen tarkkuusluokka B (1%)
- Mitta-LED : 2 Wh/pulssi
- Käynnistysvirta : 80 mA
- Perusvirta : 20 A
- Maksimivirta : 100 A
Sähköiset ominaisuudet
- Tehonkulutus : < 0,6 W & 2,5 VA maks. per vaihe
- Syöttöjännite : 230/400 V +/- 15%
- Taajuus : 50/60 Hz +/- 2 Hz
- Mittaustulokset tallennetaan säännöllisin väliajoin ja
jännitekatkoksen sattuessa EEPROM-muistipiirille.
- Tariffiohjaustulon ominaisuudet : tariffi 1 = 0 V
tariffi 2 : 230 V +/- 15%
- Impulssikosketinlähdön ominaisuudet :
• 1 pulssi : 100 Wh
• Pulssin kesto : 100 ms
• Ulkoinen syöttö : 20 ... 30 V
Mekaaniset ominaisuudet
- Kojeen modulileveys 7 M (122,5 mm)
- Kojerungon tiiveysluokka : IP 20
- Eristysluokka : II
Ympäristö
- Varastointilämpötila : -25 °C ... + 70 °C
- Käyttölämpötila : -10 °C ... + 55 °C
- Liitäntäpoikkipinta :
• Monisäikeinen : 2,5 ... 35 mm
2
• Lanka : 2,5 ... 35 mm
2
Drifts-prinsippet
Energimåleren måler den aktive energien som
forbrukes av et elektrisk apparat eller anlegg.
Måleren er utstyrt med et elektronisk display
som viser forbruk av energi og effekt.
Enheten viser to måleverdier.
En for totalt forbruk og en som kan resettes.
Ved et 2 tariffsystem, vil EC362 separat måle
energiforbruket i tariff 1 og tariff 2.
Produktpresentasjon
A
LCD-display.
B
Tast for veksling mellom de ulike verdiene.
C
Tilbakestill delmåler.
D
Indikasjons-LED (2 Wh/puls).
Avlesing av verdier
Ved å trykke flere ganger etter hverandre på tasten
for "avlesing", får man frem de forskjellige verdiene.
Som standardinnstilling viser måleren
energiforbruket for den aktuelle tariffen.
EC360 :
1
1. trykk : Bakgrunnsbelysningen tennes. Totalt
forbruk (kWh).
2
2. trykk : Delvis forbruk (kwh).
3
3. trykk : Display av effekt i øyeblikket.
EC362 :
EC362 gir detaljer om totalt forbruk og delvis for-
bruk per tariff (T1 eller T2) og totalt (T).
Nullstilling av delmåleren
- Trykk på tasten for avlesing for at displayet skal
vise delvis energiforbruk.
- Trykk lenge (3 sek.) på nullstillingsknappen.
Delmåleren nullstilles.
Feilmelding :
Ved feilkobling vil "ERROR" vises i displayet.
- Kontroller at strømretningen stemmer overens
med det som vises på koplingsskjemaet.
- Kontroller at faserekkefølgen L1, L2, L3
stemmer overens med det som vises på
koplingsskjemaet.
Anmerkningstype :
Informasjonen i displayet betyr at det føres
spenning til den tilsvarende fasen (1, 2, 3).
Tekniske data
Metrologiske spesifikasjoner
- Presisjonsklasse B (1%) i hht. EN50470-3
- Indikasjons LED : 2 Wh/puls
- Startstrøm : 80 mA
- Basestrøm : 20 A
- Maks. strøm : 100 A
Elektriske spesifikasjoner
- Egetforbruk : < 0,6 W & 2,5 VA maks per fase
- Driftsspenning : 230/400 V +/- 15%
- Frekvens : 50/60 Hz +/- 2 Hz
- Lagring i EEPROM periodisk og ved strømbrudd
- Spesifikasjon tariffinngang : tariff 1 = 0 V
tariff 2 : 230 V +/- 15%
- Spesifikasjon pulsutgang :
• 1 puls : 100 Wh
• Puls varighet : 100 ms
• Ekstern strømforsyning : 20 ... 30 V
Mekaniske spesifikasjoner
- Modulær 7 moduler (122,5 mm)
- Beskyttelsesgrad : IP 20
- Isolasjonsklasse : II
Omgivelser
- Lagringstemperatur : -25 °C til + 70 °C
- Driftstemperatur : -10 °C til + 55 °C
- Tilkoblinger :
• Flertrådet : 2,5 til 35 mm
2
• Massiv : 2,5 til 35 mm
2
EC360, EC362
L1
1
357
+
-
T1/T2
*
2 4 14
12
10
6
8
L1
L2
L3
N
L2
L3
reset
* EC 362
A
B
C D
reset

Produkt Specifikationer

Mærke: Hager
Kategori: Ikke kategoriseret
Model: EC362

Har du brug for hjælp?

Hvis du har brug for hjælp til Hager EC362 stil et spørgsmål nedenfor, og andre brugere vil svare dig


Ikke kategoriseret Hager Manualer

Hager

Hager EC362 Manual

22 Juli 2025
Hager

Hager JK201SE Manual

21 Juli 2025
Hager

Hager REE501X Manual

21 Juli 2025
Hager

Hager EE702 Manual

21 Juli 2025
Hager

Hager WBC2V Manual

21 Juli 2025
Hager

Hager EC12125CT Manual

21 Juli 2025
Hager

Hager RED361X Manual

21 Juli 2025
Hager

Hager REE500X Manual

21 Juli 2025
Hager

Hager EGN400 Manual

21 Juli 2025
Hager

Hager SM002 Manual

21 Juli 2025

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

Kramer

Kramer VP-8x8AK Manual

22 Juli 2025
FLIR

FLIR SkyWatch Manual

22 Juli 2025
Hotone

Hotone Ampero One Manual

22 Juli 2025
AZZA

AZZA HEX 360mm Manual

22 Juli 2025
Esoteric

Esoteric N-01XD Manual

22 Juli 2025
Cateye

Cateye Volt80 HL-EL050RC Manual

22 Juli 2025
Hilti

Hilti AG 600-20D Manual

22 Juli 2025
CyberPower

CyberPower PDU81102 Manual

22 Juli 2025
Supermicro

Supermicro A1SAM-2750F Manual

22 Juli 2025
AZZA

AZZA Galeforce 120 Manual

22 Juli 2025
