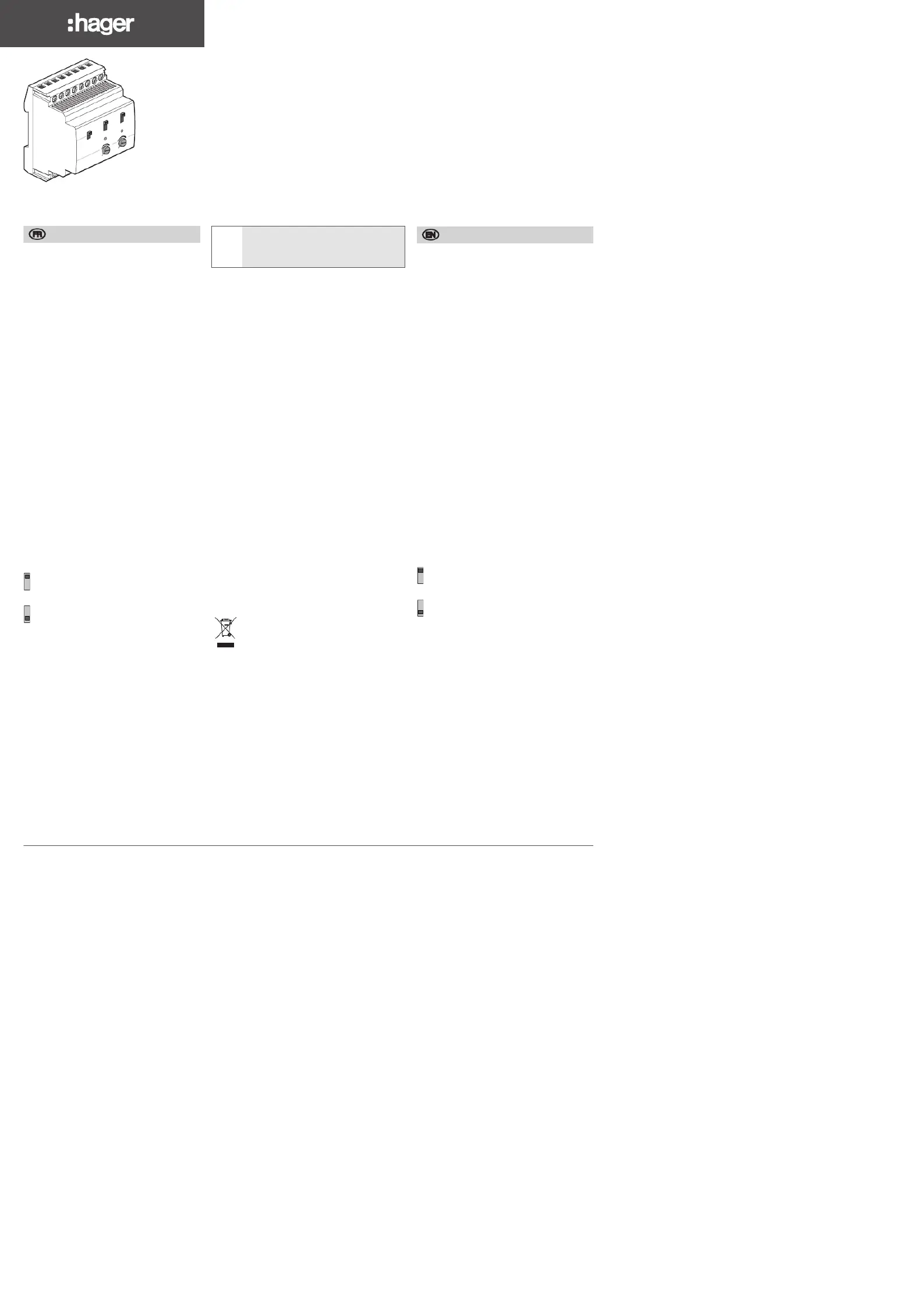

Side 1/4
1 2
EE200
22200

20020 000 l
2200 l
e


20020 000 l
2200 l


Spécifications techniques
Caractéristiques électriques
- alimentation : 230V
~ +10/-15% 50/60 Hz
240V~ +/-6% 50/60Hz
- consommation : 1,5 VA max.
- sortie : 1 contact libre de potentiel/voie
- pouvoir de coupure :
• tube fluorescent :
- non compensé : 2000 W
- compensé // (110µF) : 1000 W
Caractéristiques fonctionnelles
- 2 gammes de mesure : 2 à 200 lux,
200 à 20000 lux.
- temporisation à l’allumage et à l’extinction : 30s.
- température de fonctionnement :
-30°C à +60°C (cellule),
-0°C à +45°C (boîtier)
- température de stockage : -20 °C à +60 °C
- degré de protection (cellule) : IP54
- classe d’isolation (cellule) : II
- Hystérésis : 10 %
- distance entre boîtier et cellule : max. 50 m.
- distance entre 2 boîtiers : max. 50 m.
- protection amont : disjoncteur 10A
Capacité de raccordement
- boîtier modulaire : 0,5 à 4mm
2
- cellule : 0,75 à 2,5 mm
2
Product Features
The 2-way light sensitive switch EE200/
EE201 controls lighting circuits based on
natural light.
The user sets the threshold of release for each
way and the light sensitive cell measures the
light intensity.
The output of EE200/EE201 will be:
•
ON, when the measured level is lower
than the set light level,
•
OFF, when the measured level is higher
than the set light level,
•
Priory set output in ON or OFF state
if a priority setting is selected.
A time delay on switching and release prevents
undesirable switching when sudden changes
of brightness occur: lightning, headlights of
cars, etc.
Kit EE201
Kit EE201 includes:
- 1 light sensitive switch EE200
- 1 wall-mounted light sensor EE003.
Setting of the working level
The test position of the override selector 1
makes easier the setting of the working level,
it removes the ON and OFF delay.
Select the sensitivity range that suits
the application (selector
2
).
2 to 200 lux (low light level) application
examples: public lighting, shop windows,
signals....
200 to 20000 lux (high light level)
application examples: control of shades
At the appropriate moment of the day,
put the selector
1
in test position;
turn the potentiometer
4
up to the switching
point (the indicator
3
lights);
put the selector back to position “auto”,
the normal operating mode of the device.
Mounting of the cell
To ensure a good working of the light sensitive
switch, the cell must not be influenced by
artificial light or direct solar radiation and
has to be sheltered from dust and humidity.
In case of failure of the connection between
the cell and the light sensitive switch,
the indicators S1 and S2 flicker.
6LE003346A
1 6LE003346A
A
Z
q
Lors du raccordement de la cellule,
ou avant toute intervention sur celle-ci,
couper l’alimentation 230V de l’interrupteur
crépusculaire.
ea
Interrupteur crépusculaire voies Notice d’instructions2
iz
Light sensitive switch channels User instructions2
EE200, EE201
Utilisable partout en Europe
å
et en Suisse
Comment éliminer ce produit
(déchets d’équipements électriques
et électroniques).
(Applicable dans les pays de l’Union Européenne et aux
autres pays européens disposant de systèmes de collecte
sélective).
Ce symbole sur le produit ou sa documentation indique
qu’il ne doit pas être éliminé en fin de vie avec les autres
déchets ménagers. L’élimination incontrôlée des déchets
pouvant porter préjudice à l’environnement ou à la santé
humaine, veuillez le séparer des autres types de déchets et
le recycler de façon responsable. Vous favoriserez ainsi la
réutilisation durable des ressources matérielles.
Les particuliers sont invités à contacter le distributeur leur
ayant vendu le produit ou à se renseigner auprès de leur
mairie pour savoir où et comment ils peuvent se débarras-
ser de ce produit afin qu’il soit recyclé en respectant l’envi-
ronnement.
Les entreprises sont invitées à contacter leurs fournisseurs
et à consulter les conditions de leur contrat de vente. Ce
produit ne doit pas être éliminé avec les autres déchets
commerciaux.
Présentation du produit
L'interrupteur crépusculaire 2 voies EE200/
EE201 commande des circuits d'éclairage
en fonction de l'éclairement naturel.
Pour chaque voie, l'utilisateur fixe le seuil
de déclenchement et la cellule photorésistante
mesure l'intensité lumineuse.
Les sorties du EE200/EE201 seront :
•
actives, si la mesure est inférieure au
seuil fixé,
•
inactives, lorsque la mesure est supérieure
au seuil,
•
forcées dans l’état ON ou OFF si un
forçage est sélectionné.
Une temporisation à l’enclenchement et au
déclenchement permet d’éviter les commuta-
tions intempestives lors de variations brutales
de luminosité : éclairs, phares de voitures etc...
Composition du kit EE201
Le EE201 est composé de :
- 1 interrupteur crépusculaire EE200
- 1 sonde de luminosité saillie EE003.
Réglage du seuil de luminosité
La position "test" du commutateur 1 facilite
le réglage du seuil d´éclairement en suppri-
mant la temporisation à l’enclenchement
et au déclenchement.
Sélectionner la plage de sensibilite correspon-
dant à l’application (commutateur
2)
2 à 200 lux (faible luminosité) exemple
d’applications : commande d’éclairage
public, d’enseignes, de vitrines....
200 à 20000 lux (forte luminosité)
exemple d’applications : commande de
stores.
Mettre le commutateur
1 en position "test" ;
au moment choisi de la journée, tourner le
potentiomètre de réglage
4 jusqu’ au seuil
de commutation (allumage du voyant 3) ;
remettre le commutateur en position “auto”
mode normal de fonctionnement de l’appareil.
Installation de la cellule
Pour un bon fonctionnement de l’appareil, la
cellule ne doit pas être exposée directement
au soleil ou près d’une source lumineuse et
doit être installée à l’abri de la poussière et
de l’humidité.
En cas de coupure de la liaison entre la cellule
et l’interrupteur crépusculaire, les voyants S1
et S2 clignotent.
Technical specification
24 mois contre tous vices de matières ou de fabrication, à partir de
leur date de production. En cas de défectuosité, le produit doit être
remis au grossiste habituel.
La garantie ne joue que si la procédure de retour via l’installateur
et le grossiste est respectée et si après expertise notre service
contrôle qualité ne détecte pas un défaut dû à une mise en
œuvre et/ou une utilisation non conforme aux règles de l’art.
Les remarques éventuelles expliquant la défectuosité devront
accompagner le produit.
A
Garantie
A warranty period of 24 months is oered on hager products,
from date of manufacture, relating to any material of manufac-
turing defect. If any product is found to be defective it must
be returned via the installer and supplier (wholesaler).
The warranty is withdrawn if :
- after inspection by hager quality control dept the device is
found to have been installed in a manner which is contrary to
IEE wiring regulations and accepted practice within the
industry at the time of installation.
- the procedure for the return of goods has not been followed.
Explanation of defect must be included when returning goods.
Z
Warranty
L
N
auto
200-20 000 lux
2-200 lux
test
on
off
200-20 000 lux
2-200 lux
on
off
S1 S2
1 5
7
3 9 11
161210
14
13 15
2 4 6 8
S1 S2
Schéma de raccordement électrique - electrical connection
EE003 EE002
1
Commutateur du mode de fonctionnement
auto/test.
Switch of operating mode auto/test.
2
Commutateur 4 positions pour la sélection
de la gamme de luminosité et pour
le forçage.
4-position switch for the selection of the
brightness range and for priority setting.
3
Voyant pour la visualisation de l'état de
sortie.
Indicator to show output switching.
4
Potentiomètre pour le réglage du seuil
de luminosité.
Potentiometer to set light level.
Description du produit - Product description
Electrical specification
- Voltage rating: 230V +10 15% 50 Hz~/-
240V~ +/-6% 50/60Hz
- Consumption: 1,5 VA max.
- Output: 1 voltage free contact/channel
- Max. breaking capacity:
• AC1: 10A 230V~
• Incandescent lamp/ Halogen lamp:
2300 W
• Fluorescent lamp:
- uncompensated: 2000 W
- // compensated (110µF): 1000 W
• Compact fluo bulb: 10 x 20 W
• Electronic fluo ballast: 1000 W
Functional characteristics
- 2 sensitivity ranges: 2 to 200 lux,
200 to 20000 lux.
- ON and OFF delay: 30 s.
- working temperature:
-30°C to +60°C (cell),
-0°C to +45°C (Modular device)
- storage temperature: -20 °C to +60 °C
- Protection class (cell): IP54
- Insulation class (cell): II
- Hysteresis: 10 %
- Max lenght between cell and modular device:
max. 50 m.
- Max lenght between 2 modular devices:
max. 50 m.
- Upstream protection : circuit breaker 10A
Connection capacity
- modular device: 0,5 to 4mm
2
- cell: 0,75 to 2,5 mm
2
2 6LE003346A
q
Make sure the light sensitive switch is
unplugged before connecting the cell.
Usable in all Europe
å
and in Switzerland
Correct Disposal of This product
(Waste Electrical & Electronic
Equipment)
(Applicable in the European Union and other European
countries with separate collection systems).
This marking shown on the product or its literature indi-
cates that it should not be disposed with other house-
hold wasted at the end of its working life. To prevent
possible harm to the environment or human health from
uncontrolled waste disposal, please separate this from
other types of wastes and recycle it responsibly to pro-
mote the sustainable reuse of material resources.
Household users should contact either the retailer
where they purchased this product, or their local go-
vernment oce, for details of where and how they can
take this item for environmentally safe recycling.
Business users should contact their supplier and
check the terms and conditions of the purchase
contract. This product should not be mixed with other
commercial wastes of disposal.

Produkt Specifikationer

Mærke: Hager
Kategori: Ikke kategoriseret
Model: EE200

Har du brug for hjælp?

Hvis du har brug for hjælp til Hager EE200 stil et spørgsmål nedenfor, og andre brugere vil svare dig


Ikke kategoriseret Hager Manualer

Hager

Hager WXF228 Manual

10 August 2025
Hager

Hager UKM340480 Manual

10 August 2025
Hager

Hager TRC301B Manual

10 August 2025
Hager

Hager GS20109011 Manual

10 August 2025
Hager

Hager AKB42000402 Manual

10 August 2025
Hager

Hager WXT312 Manual

10 August 2025
Hager

Hager BKSAN065110 Manual

10 August 2025
Hager

Hager VR10127011 Manual

10 August 2025
Hager

Hager UKM240280 Manual

10 August 2025
Hager

Hager ESR3336029 Manual

10 August 2025

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

M-Audio

M-Audio iControl Manual

12 September 2025
Steinberg

Steinberg VST Live 2 Manual

12 September 2025
PCE

PCE FLEX 16-E Manual

12 September 2025
Tineco

Tineco iFloor 3 Breeze Manual

12 September 2025
V7

V7 RMWC9UV450-1N Manual

12 September 2025
Parisot

Parisot Taylor 2319LISU Manual

12 September 2025
Leen Bakker

Leen Bakker Bergen Manual

12 September 2025
Redragon

Redragon GA-200 Manual

12 September 2025
DAP-Audio

DAP-Audio DCP-26 MKII Manual

12 September 2025
Vivax

Vivax MF-45E Manual

12 September 2025
