Side 1/2

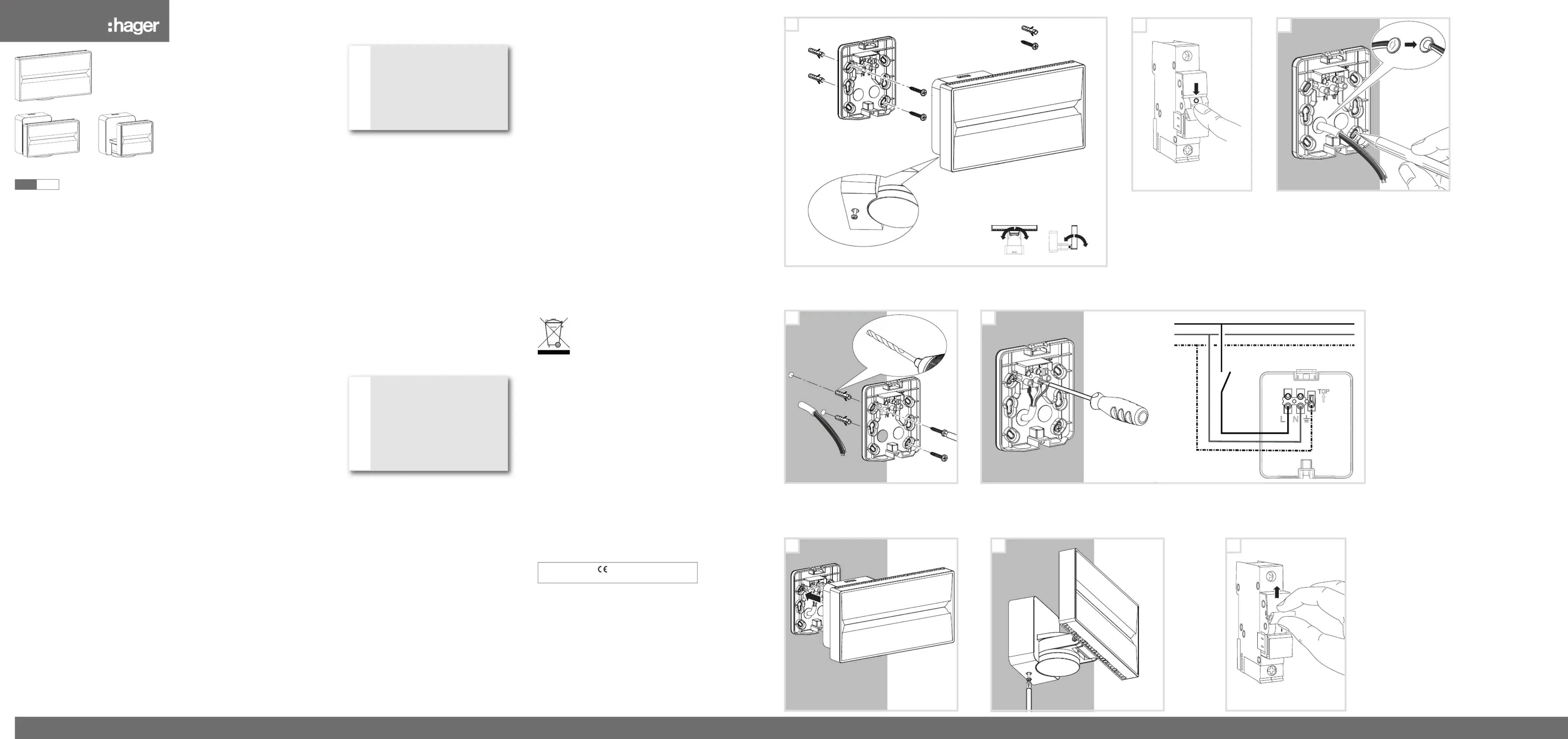

6LE005303A

EE635 / EE645

LED-Strahler 700 lm

LED Floodlight 700 lm

EE636 / EE646

LED-Strahler 1200 lm

LED Floodlight 1200 lm

EE637 / EE647

LED-Strahler 2000 lm

LED Floodlight 2000 lm

EE638 / EE648

LED-Strahler 3000 lm

LED Floodlight 3000 lm

02/2018 - 6LE005303AHager Controls S.A.S., 33 rue Saint-Nicolas, B.P. 10140, 67703 SAVERNE CEDEX, France - www.hager.com

Sicherheitshinweise

Einbau und Montage elektrischer Geräte dürfen

nur durch eine Elektrofachkraft gemäß den

einschlägigen Installationsnormen, Richtlinien,

Bestimmungen, Sicherheits- und

Unfallverhütungsvorschriften des Landes

erfolgen.

Bei Nichtbeachten der Anleitung können

Schäden am Gerät, Brand oder andere

Gefahren entstehen.

LED-Leuchten sind extrem hell. Niemals direkt

in den Lichtstrahl der LED-Leuchten schauen.

Dies kann bleibende Schäden an den Augen

verursachen.

Diese Anleitung ist Bestandteil des Produktes

und muss beim Endkunden verbleiben.

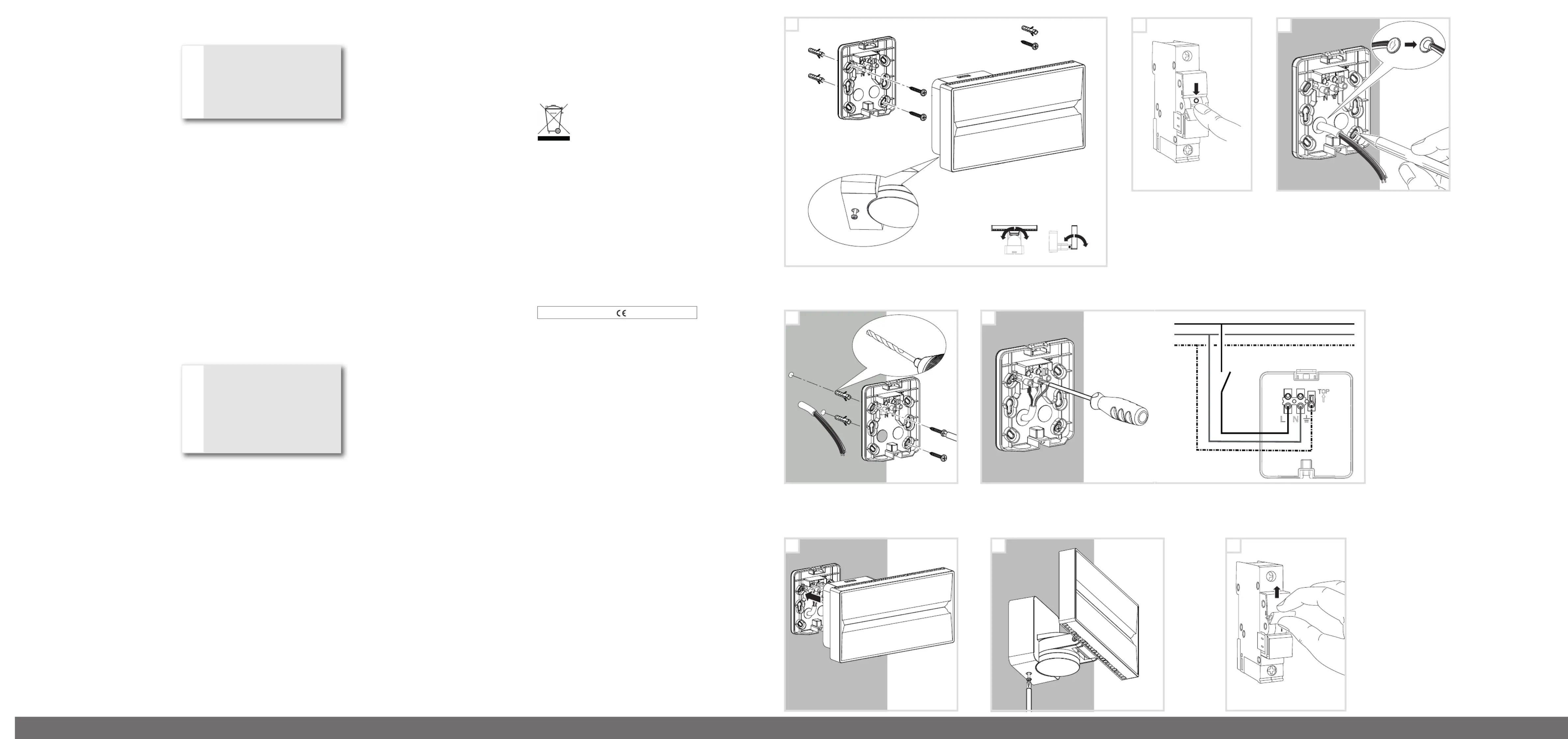

Geräteaufbau (Bild 1)

(1) Wandmontageplatte

(2) LED-Strahler

(3) Arretierungsschraube

Funktion

Bestimmungsgemäßer Gebrauch

- LED-Strahler zur Beleuchtung von Objekt-,

Terrassen- und Gartenbereichen

- LED-Strahler nicht dimmbar

- Zur Wandmontage im Außenbereich geeignet

Produkteigenschaften

- Frei schwenkbares Leuchtpanel

- Hohe Energieefﬁ zienz durch Einsatz

modernster LED-Technologie

- Einfache Montage durch Aufstecken der

Leuchte

- LED-Strahler in 4 verschiedenen

Helligkeitsstärken verfügbar

Informationen für die Elektrofachkraft

Montage und elektrischer Anschluss

GEFAHR!

Elektrischer Schlag bei Berühren

spannungsführender Teile!

Elektrischer Schlag kann zum Tod

führen!

Vor Arbeiten am Gerät

Anschlussleitungen freischalten und

spannungsführende Teile in der

Umgebung abdecken!

LED-Strahler anschließen und montieren

Vor der ersten Inbetriebnahme die Schutzfolie

vom LED-Leuchtpanel entfernen.

Als Geräteschutz ist ein Leitungsschutzschalter

max. 16 A installiert.

Netzspannung ausschalten (Bild 2).

Anschlussleitung durch die Montageplatte

führen und Bohrlöcher anzeichnen. Hierbei die

Dichtungsmembran durchstoßen (Bild 3).

Löcher bohren und Montageplatte anschrauben

(Bild 4).

Auf ausreichende Tragfähigkeit des

Untergrundes achten. Hierfür geeignetes

Befestigungsmaterial verwenden.

LED-Strahler gemäß Anschlussplan (Bild 5)

anschließen.

LED-Leuchtpanel auf die Montageplatte

aufsetzen und einrasten. Hierbei die Lage der

Steckkontakte beachten (Bild 6).

Arretierungsschraube festdrehen (Bild 7).

Netzspannung einschalten (Bild 8).

Der LED-Strahler ist angeschlossen und

betriebsbereit.

LED-Strahler ausrichten

GEFAHR!

Heiße Oberﬂ ächen an Bauteilen des

LED-Strahlers während und

unmittelbar nach dem Betrieb

möglich.

Berührung der heißen Bauteile kann

zu schweren Hautverbrennungen

führen!

Vor Arbeiten am LED-Strahler

ausschalten und abkühlen lassen.

Horizontal: LED-Leuchtpanel in Mittelstellung

nach links oder rechts max. 45° drehen

Vertikal: LED-Leuchtpanel in Mittelstellung nach

oben max. 45°, nach unten max. 70° drehen

(Bild 1).

Anhang

Technische Daten

Betriebsspannung 230 V~, +10 %/-15 %

240 V~, ±6 %

Netzfrequenz 50/60 Hz

Leitungsschutzschalter max. 16 A

Bemessungsstoßspannung 3,5 kV

Verschmutzungsgrad 2

Leistungsaufnahme Betrieb:

- EE635, EE645 8 W

- EE636, EE646 12 W

- EE637, EE647 20 W

- EE638, EE648 30 W

Schutzart IP55

Schutzklasse II

Abmessungen (Breite x Höhe x Tiefe):

- EE635, EE645 100 x 107 x 140 mm

- EE636, EE646 100 x 107 x 140 mm

- EE637, EE647 164 x 107 x 140 mm

- EE638, EE648 226 x 136 x 141 mm

Lichtstrom:

- EE635, EE645 700 lm

- EE636, EE646 1200 lm

- EE637, EE647 2000 lm

- EE638, EE648 3000 lm

LED Farbtemperatur 4000 K

Lebensdauer LED min. 25000 Std.

Das Leuchtmittel der LED-Strahler ist nicht

austauschbar. Sollte ein Austausch notwendig

sein (z. B. am Ende der LED-Lebensdauer), ist

die gesamte Leuchte zu ersetzen.

Empfohlene Montagehöhe 2,5 m

Leuchtpanel drehbar:

- horizontal max. 90°

- vertikal max. 115°

Relative Feuchte 0 ... 90 % (keine Betauung)

Betriebstemperatur -20 … +50 °C

Lager-/ Transporttemperatur -30 … +70 °C

Gewicht:

- EE635, EE645 470 g

- EE636, EE646 471 g

- EE637, EE647 629 g

- EE638, EE648 922 g

Anschlussklemmen 2 x 2,5 mm² oder

2 x 1,5 mm²

Gewährleistung

Technische und formale Änderungen am Produkt,

soweit sie dem technischen Fortschritt dienen,

behalten wir uns vor.

Wir leisten Gewähr im Rahmen der gesetzlichen

Bestimmungen.

Im Gewährleistungsfall bitte an die Verkaufsstelle

wenden.

Korrekte Entsorgung dieses Produkts

(Elektromüll)

(Anzuwenden in den Ländern der

Europäischen Union und anderen

europäischen Ländern mit einem

separaten Sammelsystem).

Die Kennzeichnung auf dem Produkt bzw. auf

der dazugehörigen Literatur gibt an, dass es

nach seiner Lebensdauer nicht zusammen

mit dem normalen Hausmüll entsorgt werden

darf. Entsorgen Sie dieses Gerät bitte getrennt

von anderen Abfällen, um der Umwelt bzw.

der menschlichen Gesundheit nicht durch

unkontrollierte Müllbeseitigung zu schaden.

Recyceln Sie das Gerät, um die nachhaltige

Wiederverwertung von stofﬂichen Ressourcen zu

fördern.

Private Nutzer sollten den Händler, bei dem das

Produkt gekauft wurde oder die zuständigen

Behörden kontaktieren, um in Erfahrung zu

bringen, wie sie das Gerät auf umweltfreundliche

Weise recyceln können.

Gewerbliche Nutzer sollten sich an ihren

Lieferanten wenden und die Bedingungen des

Verkaufsvertrags konsultieren. Dieses Produkt

darf nicht zusammen mit anderem Gewerbemüll

entsorgt werden.

Überall in Europa und in der Schweiz

einsetzbar.

6 7 8

Ø 6 mm

6 x 30 mm

4 x 32 mm

(1)

(2)

(3)

<45° <45°

<70°

<45°
