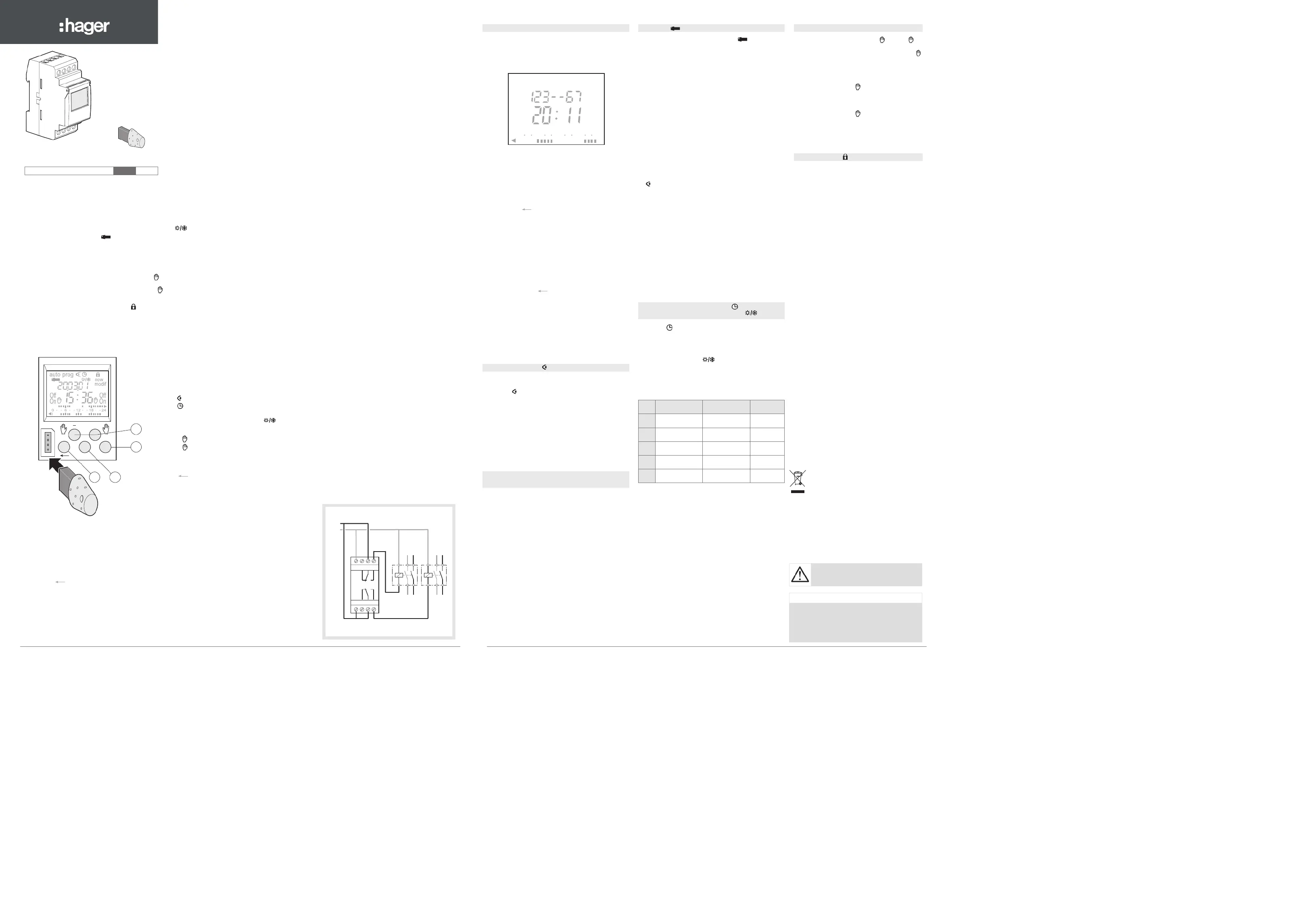

Side 1/2

lektroniskt 2-kanals veckour

Knappar :



menu : val av driftläge

auto : driftläge enligt det fastställda

programmet.

prog new för programmering.

prog modif för ändring av existerande

program.

: kontroll av programmet.

: ändring av klockslag, datum och val

av metod för växling mellan

sommar- och vintertid



+och : navigering eller inställning av värden. -

A : i läge auto, val av överstyrning

B eller avvikande instruktioner.



ok : för att bekräfta blinkande

informationer.



: för att gå tillbaka till föregående

etapp.

Det går att återvända till auto när som helst

med knappen.menu

Om ingen knapp trycks in under 1 minut återgår

kopplingsuret till läge .auto

Tekniska data

Elektriska märkdata

• Driftspänning: 230 V~ +10%/-15% 50/60Hz

240 V~ +/-6% 50/60Hz

• Frekvens: 50/60 Hz

• Förbrukning: max. 6 VA vid 50 Hz

• Utgång:

2 omkopplingskontakter utan potential

• Max. brytningsförmåga.

AC1: µ16A 230 V~

Cos = 0,6: µ10A 230 V~φ

Glödljus: 2300 W

Halogenlampor 230 V~: 2300 W

Kompenserade lysrör //

(max. 45 µF): 400 W

Icke kompenserade lysrör,

seriekompenserade: 1000 W

Kompakta lysrörslampor: 500 W

• Min. brytningsförmåga.

AC1: 100 mA 230 V~

• Galvanisk isolering mellan strömförsörjning

och utgång: < 4 kV

• Märkspänning för chock: 4 kV

• Uppströmsbrytare: 16 A

• Totalmått: 2 (17,5 mm x 2)0

• Maximal användningshöjd: < 2000m

• Spänning och ström angivna för

EMC-emissionsprovning :

230 V~ / 0,5 A

Styranordning för fristående montering på

planel (rail DIN)

Funktionsdata

• Programmeringskapacitet:

56 steg som fördelas mellan de 2 kanalerna.

• Min. tid mellan 2 steg: 1 minut

• Driftsnoggrannhet: ± 1,5 s / dygn

• Gångreserv litiumbatteri, totalt fem år

• Uret övergår till standby-läge (släckt display)

efter 1 minut utan ström.

Det återgår till läget så fort strömmenauto

kommer tillbaka eller när en knapp trycks in.

• Skyddsklass: IP 20

• Åtgärdstyp: 1B

• Föroreningsgrad: 2

• Programvarans struktur: klass A

Omgivning

• Drifttemperatur: -5 °C till +45 °C

• Förvaringstemperatur: -20 °C till +70 °C

Anslutningar

• Mjukledare: 1 till 6 mm

• Enkelledare: 1,5 till 10 mm

Produkt presentation

• Produkten levereras med klockslaget och aktuell dag inställda.

• Automatiskt byte mellan sommar- och vintertid .

• Programmeringsnyckel .

-för permanenta avvikelser,

-för kopiering eller lagring av programmet.

• Programmering för en eller flera dagar.

• 56 programsteg On, Off (TILL/FRÅN).

• Permanent överstyrning On eller Off (fast ).

• Tillfälliga avvikelser On eller Off (blinkande ).

• Stapelgrafik för visualisering av dagsprofilen.

• Möjlighet att spärra knappsatsen .

• Kan programmeras utan påslagen ström.

Återställa programmet

Du kan radera programmet helt genom att trycka på följande 3 knappar samtidigt:

menu ok, , , tid och datum ändras inte.

Starta om

Du kan starta om programmet genom att trycka på knapparna , , , samtidigt.- + ok menu

A B

EG005

Programmering : prog new

Programmeringen kan delas upp över en eller flera

dagar. I det senare fallet är instruktionerna gemen-

samma för flera dagar.

Veckodag: 1 = måndag, 2 = tisdag, 3 = onsdag ...

7 = söndag.

1. Välj med knappen och bekräfta medprog menu

Antalet fria programsteg visas en kort stund.

2. Välj en kanal (A eller B) med eller och sedan + -

ok.

3. Välj dag eller dagar med eller . Bekräfta med .+ - ok

ok blinkar. Bekräfta dagarna med knappen . ok

Med eller går det att göra om gruppen av-

dagar, vid behov.

5. Välj med eller+ -, kontaktstatus: On, Off

(TILL/FRÅN).

6. Ställ in omkopplingstiden med eller . + -

Bekräfta med .ok

7. Ställ in minuterna med eller . Bekräfta med .+ - ok

Programmera de andra instruktionerna för dagarna

genom att upprepa stegen 3 till 7.

Dagen eller dagarna kan ändras i steg 3 genom att

trycka på +

-eller .

Gå efter programmeringen tillbaka till läget auto

med knappen .menu

För programmering av den andra kanalen, gå tillbaka

till prog new och följ sedan stegen 2 till 7.

I detta driftläge är det även möjligt att lägga en

instruktion till det fastställda programmet.

Följ beskrivningen ovan.

prog

812

Det går att kontrollera dagsprofilen som ställts in

utan risk för ändring eller borttagning.

Välj läget med och . Välj en kanal (Amenu ok

eller B) med eller och sedan .+ - ok

Det första måndagssteget visas tillsammans med

dagsprofilen.

Det finns två möjligheter att visualisera :

1. Genom tryckningar på eller : övergång från en+ -

dag till en annan. I detta fall visas endast dagens

första steg och dagsprofilen.

2. Genom tryckning på : alla programsteg för ok

varje dag visas i tur och ordning.

Visualisering

Välj läget med och .prog menu ok

Välj en kanal (A eller B) med eller och sedan .+ - ok

Välj läget med och . modif + -

Bekräfta med .ok

Antalet återstående programsteg visas en kort stund.

Det första steget för den första dagen visas.

Tryck upprepade gånger på för att bläddra framok

programstegen.

Varje blinkande fält (status, timme, minuter) kan

ändras med hjälp av eller , och bekräftas med .+ - ok

När markören är placerad på bakom gruppen avok

dagar går det att bläddra fram dagarna för att välja

direkt den dag eller de dagar som skall ändras med

+eller -.

För att ta bort ett programsteg :

välj kanalstatus (On, Off), tryck samtidigt på eller+ -

Clear visas på skärmen. Bekräfta med ok.

Ändring eller borttagning av ett

programsteg : prog modif

Tryck upprepade gånger på A eller B .

Om utgångens status är :On

1:a tryckningen : tillfällig avvikelse. och Off

blinkar. Återgång till

automatiskt läge sker vid

nästa programsteg.

2:a tryckningen : permanent överstyrning. On

och är fasta.

Överstyrningen avbryts

manuellt.

3:e tryckningen : permanent överstyrning. Off

och # är fasta.

Överstyrningen avbryts

manuellt.

4:e tryckningen : återgång till automatiskt

läge.

Överstyrning – Avvikande instruktioner

Välj läget med och .menu ok

Ändra dagen, månaden, året, timmen och

minuterna med eller och .+ - ok

Kopplingsuret föreslår därefter växlingarna mellan

sommar- och vintertid .

Välj önskad växlingstyp med eller . Bekräfta med+ -

ok.

Inställning av tid och datum

Växling mellan sommar-/vintertid

Växlingstypen beror på det geografiska området.

Tillgängliga typer :

Växlingen mellan sommar- och vintertid sker alltid

mellan kl. 2 och kl. 3 på morgonen.

Då typen USER har valts :

1. Ställ in dag och sedan månad för ändring till

sommartid (+ 1 timme) med eller och .+ - ok

2. Ställ in dag och sedan månad för ändring till vintertid

(- 1 timme) med eller och .+ - ok

Kopplingsuret kontrollerar vilka dagar i vilka veckor

som motsvarar dessa datum och tillämpar samma

ändringar vid samma tidpunkter under de följande

åren, oavsett datum.

Så fort nyckeln sticks in i uret visas på skärmen.

Två typer av driftlägen :

A. Permanent avvikelse :

Stick in nyckeln i kopplingsuret.

Efter 10 sekunder körs programmet som finns i

nyckeln, utan att radera det som finns i apparaten.

Så fort nyckeln dras ut är programmet i kopplingsuret

giltigt på nytt.

B. Kopiera load / Spara save :( ) ( )

Nyckeln gör det möjligt att spara programmet som

finns i kopplingsuret.

Det är även möjligt att kopiera nyckelinnehållet in i

klockan.

1. Stick in nyckeln och vänta 2 sekunder.

2. Välj med -knappen läget :menu

save för att spara ett program som finns i uret,

load för att kopiera nyckelprogrammet in i

veckouret,

för att kontrollera programmet som finns i

nyckeln.

3. Bekräfta önskat alternativ med .ok

4. Bekräfta en gång till och med .save load ok

Följande felmeddelanden kan visas på skärmen :

no prog : nyckeln är oprogrammerad och innehål-

ler ingenting.

Error : nyckeln är en nyckel för ett 2-kanals

kopplingsur.

I båda fallen :

•Är endast läget möjligt. save

•Felmeddelandet visas så länge nyckeln är i uret,

men det är programmet i uret som körs.

Nyckel

För att spärra knappsatsen på kopplingsuret,

används nyckeln EG004.

Upplåsningen sker på samma sätt.

Spärr

standardtyp

Typ

Början

sommartid

Början

vintertid

Tillämpning

sområde

Euro

Sista söndagen

i mars

Sista söndagen

i oktober

Europeiska

unionen

USA

Andra söndagen

i mars

Första söndagen

i november

Nordamerika

AUS

Första söndagen

i oktober

Första söndagen

i april

Australien

USER

Fritt programmerat

datum

Fritt programmerat

datum

Ingen ändring Ingen ändring

Kopplingsschema

1 3 5 7

2 4 6 8

6LE002464A

6LE002464A1 2

hager lämnar 24 månaders garanti fran fakturadatumet ;

garantin gäller alla fabrikations och materialfel och gäller

under förutsättning att felaktig produkt returneras tillsam-

mans med en förklaring av felet och kopia av fakturan via

ansvarig installatör och grossist ;

Garantin gäller ej om hagers kvalitetskontroll finner att

produkten är i fullgot skick eller att den ej installerats enl.

gällande föreskrifter.

sGaranti

Får användas inom Europa

och i Schweiz

Korrekt avfallshantering av produkten

(elektriska och elektroniska produkter).

Denna markering på produkten och i manualen anger att den

inte bör sorteras tillsammans med annat hushållsavfall när

dess livstid är över. Till förebyggande av skada på miljö och hälsa bör

produkten hanteras separat för ändamålsenlig återvinning av dess

beståndsdelar.

Hushållsanvändare bör kontakta den återförsäljare som sålt produk-

ten eller sin kommun för vidare information om var och hur produkten

kan återvinnas på ett miljösäkert sätt.

Företagsanvändare bör kontakta leverantören samt verifiera angivna

villkor i köpekontraktet. Produkten bör inte hanteras tillsammans med

annat kommersiellt avfall.

Apparaten får endast installeras av

behörig elektriker enligt i landet gällande

installationsnormer.

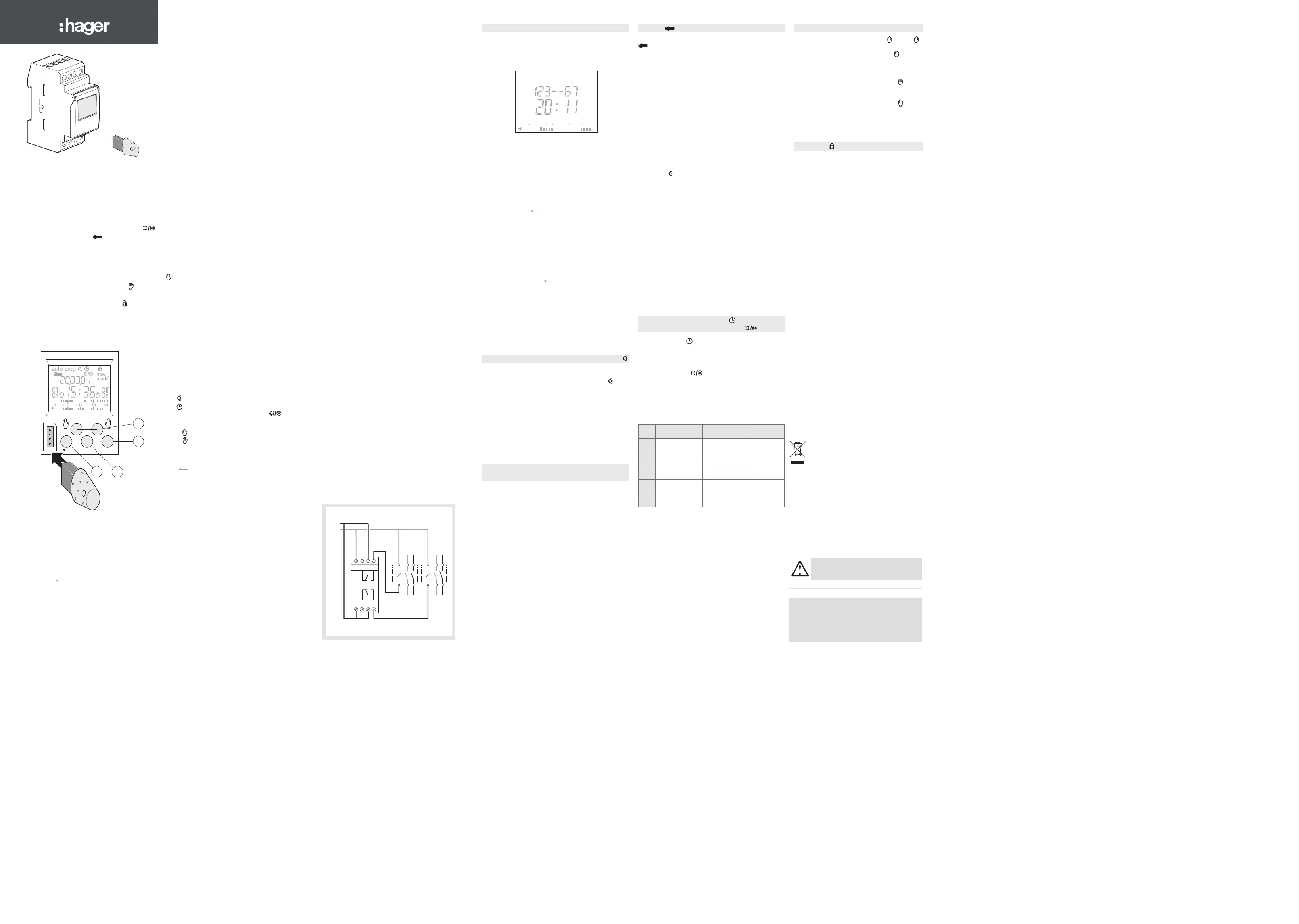

EG203, EG203B

lektronisk tænd-/slukur med

2 kanaler for 7 dage

Tasterne :



menu : valg af funktion

auto : funktion alt efter det valgte

program.

prog new til programmering.

prog modif til at ændre et allerede

eksisterende program.

: kontrol af programmet.

: ændring/indstilling af tid, dato og

valg af sommer-/vintertid



+og : styring eller indstilling. -

A : i autofunktion; valg af manuelle

B indstillinger eller ændringer.



ok : for at godkende de blinkende

informationer.



: for at komme tilbage til sidste handling.

Du kan altid vende tilbage til funktionen medauto

tasten .menu

Hvis der ikke er foretaget nogen handling i løbet af

et minut, vender uret tilbage til funktionen.auto

Tekniske specifikationer

Elektriske egenskaber

• Drift

spænding: 230 V~ +10%/-15% 50/60Hz

240 V~ +/-6% 50/60Hz

• Frekvens: 50/60 Hz

• Forbrug: max. 6 VA til 50 Hz

• Udgang: 2 potentialfri omskiftere

• Maksimal belastning

AC1: µ16A 230 V~

Cos = 0,6: µ10A 230 V~φ

Glødelampe: 2300 W

Halogenlampe 230 V~: 2300 W

Kompenseret lysstofrør //

(max. 45 µF): 400 W

Ikke kompenseret og seriekompenseret

lysstofrør,: 1000 W

kompakte neonlamper: 500 W

• Mindste belastning

AC1: 100 mA 230 V~

• Galvanisk isolation mellem

spændingsforsyning udgangen: < 4 kV

• Mærkeimpulsspænding: 4 kV

• Afbryder opstrøms: 16 A

• Størrelse: 2 (17,5 mm x 2)0

• Maks. højde over havet: < 2000m

• Spænding og strøm deklareret med henblik

på CEM emissionsforsøg: 230 V~ / 0,5 A

Styreanordning til uafhængig montering på

plade (DINskinne)

Funktioner

• Programmeringskapacitet:

56 trin fordelt på de to indgange

• Minimum tid mellem to trin: 1 minut

• Nøjagtighed: ± 1,5 sek på 24 timer

• Batteri backup 1 lithiumbatteri svarende til

5 års strømafbrydelse.

• Uret sættes i standby og displayet slukkes

efter 1 minut uden strøm.

Det kommer tilbage til funktionen, nårauto

det igen tilsluttes strøm eller når man trykker

på en tast.

• Beskyttelsesklasse: IP 20

• Virkning af type: 1B

• Forureningsgrad: 2

• Software struktur: klasse A

Omgivelser

• Funktionstemperatur: -5 °C til +45 °C

• Opbevaringstemperatur: -20 °C til +70 °C

Tilslutning af ledning

• Fleksibel: 1 til 6 mm

• Fast: 1,5 til 10 mm

Tilbakestille programmet

Programmet kan slettes fullstendig ved å trykke samtidig på følgende tre taster:

menu ok, , , klokkeslett og dato opprettholdes.

Reboot

Ved å trykke samtidig på , , , rebootes produktet.- + ok menu

Funktioner og egenskaber

• Uret leveres med indstillet klokkeslet og dato.

• Automatisk skift til sommer-/vintertid .

• Programeringsnøgle .

-for varige ændringer,

-for at kopiere eller gemme programmet.

• Programmering pr dag eller for en gruppe dage.

• 56 programtrin On, Off.

• Permanent manuel indstilling på On eller Off ( blinker ikke).

• Midlertidig ændring On eller Off ( blinker).

• Informationsbjælke med dagsindstillinger på de to indgange.

• Mulighed for at låse tastaturet .

• Mulighed for at programmere uden spænding.

A B

EG005

Programmering prog new

1. Vælg funktionen prog ved at trykke på menu

og derefter på ok

2. Vælg indgang (A eller B) ved brug af eller ,+ -

godkend med . ok

Antallet af ledige programtrin vises på displayet

i nogle sekunder.

3. Vælg dagen eller gruppen af dage ved at trykke

på knapperne og + -. Godkend med .ok

På displayet blinker . Godkend gruppen af dage ok

ved at trykke på

ok.

Tryk på eller for at ændre gruppen.-

5. Tryk på eller for at indstille kommandoen til+ -

On, Off.

6. Indtast tidspunktet for ændringen med eller + -.

Godkend med .ok

7. Indtast minutter med eller + -. Godkend med .ok

Gentag punkt 3 til 7 for at programmere de andre

kommandoer for indstilling af en gruppe. Dagen

eller gruppen af dage kan ændres ved punkt 3 ved

at trykke på , eller . + -

Tryk på for at komme tilbage til menu

autofunktionen efter endt programmering.

Gå tilbage til funktionen for at benytteprog new

programmerne fra den anden indgang, og følg

punkterne 2 til 7.

Ved denne funktion er det også muligt at tilføje en

kommando til det eksisterende program ved at

følge ovenstående vejledning.

prog

new

812

Det er muligt at kontrollere dagsindstillingerne uden

risiko for at ændre eller slette dem.

Tryk på og for at vælge funktionen .menu ok

Vælg indgang (A eller B) ved at trykke på eller + -

og . På skærmen fremkommer nu mandagensok

indstillinger fra start til slut.

Der er to muligheder for at kontrollere denne

indstilling :

1. Ved at trykke på og fra dag til dag. I dette til-+ -

fælde vises dagens indstillinger på displayet.

2. Ved at trykke på fremkommer samtlige ok

indstillinger dag for dag efter hinanden.

Informationsbjælke med dagens indstillinger

Tryk på menu og for at vælge funktionen ok prog.

Vælg indgang (A eller B) ved brug af eller + -, godkend

med . Vælg ok modif ved at trykke på og + -.

Godkend med .ok

Antallet at resterende programtrin vises nogle

sekunder på displayet. Indstillingen for den første

dage eller første gruppe dage vises. Ved at trykke flere

gange på vises programtrinene efter hinanden.ok

Alle de felter der blinker (tilstand, timer, minutter) kan

ændres ved tryk på eller + -, og efterfølgende tryk på

ok for at godkende.

Når markøren står på , der befinder sig bag ok

gruppen af dage, kan du med og få displayet til at+ -

vise dagene eller gruppen af dage, så du kan gå ind

og ændre direkte den eller dem, du ønsker.

For at slette et programtrin :

Vælg enten eller On Off og tryk samtidig på og + -.

Der kommer nu til at stå clear på displayet; tryk på ok

for at godkende.

Ændring eller sletning af et programtrin

prog modif

Ved flere efterfølgende tryk på A eller B .

Hvis apparatet er på :On

1. tryk midlertidig ændring. og Off

blinker. Tilbage til

autofunktion foretages på næste

programtrin.

2. tryk permanent indstilling. og On

blinker ikke. Denne indstilling kan

ændres manuelt.

3. tryk permanent indstilling. og Off

blinker ikke. Denne indstilling kan

ændres manuelt.

4. tryk tilbage til autofunktion.

Manuel indstilling - ændring

Vælg funktionen med og .menu ok

Du kan ændre dag, måned, år, time og minutter ved

at trykke på eller og godkende med .+ - ok

Tænd-/slukuret foreslår derefter ændring af

sommer-/vintertid .

Vælg din ændring ved brug af eller , og godkend+ -

med .ok

Tids- og datoindstilling

Ændring af sommer-/vintertid

Ændringen af sommer-/vintertid afhænger af en

geografisk zone.

Mulige zoner :

Ændringen foregår altid mellem kl. 02 og 03.

Hvis du vælger funktionen USER :

1. Indtast dagen derefter den måned hvor

ændringen til sommertid ønskes (+ 1 time) ved

brug af eller og .+ - ok

2. Indtast dagen derefter den måned hvor

ændringen til vintertid ønskes (- 1 time) ved brug

af eller og .+ - ok

Tænd-/slukuret regner herefter ud hvilke dage i

hvilke uger disse datoer svarer til, og anvender

ændringerne i de samme perioder i de

efterfølgende år uafhængig af datoerne.

Straks efter at nøglen er sat i uret, vises symbolet

på displayet.

Nøglen har to funktioner :

A. Permanente ændringer :

Sæt nøglen i uret. Efter 10 sek. er programmet i

nøglen udført uden at slette det der var i uret. I

samme øjeblik at nøglen tages ud, er urets program

igen funktionsdygtigt.

B. Gemme (save) / Kopiere (load) :

Ved brug af nøglen kan du gemme et program fra

tænd-/ slukuret.

Du kan også kopiere nøglens indhold over i uret.

1. Indsæt nøglen og vent 2 sekunder.

2. Tryk på og vælg funktionen for atmenu save

gemme et program fra uret. Tryk for at load

overføre programmet fra nøglen til uret.

Tryk på for at kontrollere nøglens program.

3. Godkend dit valg med .ok

4. Hvis du har valgt eller beder uret digsave load

igen om at godkende med .ok

Følgende fejlmeddelelse kan forekomme på

displayet:

no prog : nøglen er tom og indeholder ingen

programmer.

Error : nøglen er til et tænd-/slukur med to

indgange.

I begge tilfælde :

•Den eneste mulighed er at trykke på save

•Fejlmeddelelsen bliver stående på displayet indtil

nøglen fjernes, men det er det eksisterende

program i uret, der bliver udført.

Nøgle

For at undgå fejlagtige handlinger kan

tastaturet låses fast enten ved brug af en

nøgle EG004.

For at låse tastaturet op skal du bruge

samme fremgangsmåde.

Låsning

hvis intet andet angivet

Programmeringen kan laves pr dag eller for en

gruppe dage. I dette tilfælde er kommandoen den

samme i flere dage.

Kode for dagene: 1 = mandag, 2 = tirsdag,

3 = onsdag … 7 = søndag.

Zone

begyndelse på

sommertid

begyndelse på

vintertid

gælder

for

Euro

sidste søndag

i marts

sidste søndag

i oktober

USA

Andre søndag

i mars

Første søndag

i november

Nord-Amerika

AUS

Første søndag

i oktober

Første søndag

i april

Australien

USER

fri

programmering

fri

programmering

No ingen ændring ingen ændring

Tilslutningsskema

1 3 5 7

2 4 6 8

6LE002464A

4 6LE002464A3

Hager Controls S.A.S., 33 rue Saint-Nicolas, B.P. 10140, 67703 SAVERNE CEDEX, France - www.hager.com

Hager 09.16

24 maneder fra produktionsdato mod materiale- eller

fabrikationsfejl. Hvis produktet er defekt skal det afleveres

hos den grossist, hvor det er kobt.

Garantien galder kun i tilfalde, hvor man har retuneret uret

til sin installator/grossist, og hvis vores serviceafdeling

konstaterer, at der ikke er tale om en forkert handling ved

tilslutning eller at brugsanvisningen ikke er fulgt.Eventuelle

bemarkninger der kan forklare, hvorfor produktet er defekt,

skal afleveres sammen med uret.

Garantie

Dette produkt skal installeres af en

autoriseret elinstallatør i henhold til

gældende lovgivning.

Må anvendes overalt i Europa

og i Schweiz.

Tinkamas produkto atliekų tvarkymas (atitarnavusi

elektros ir elektronikos įranga).

Šis ženklas, pateikiamas ant produkto ar jo dokumen-

tacijoje, nurodo, kad pasibaigus produkto tamavimo

laikui, jo negalima išmesti kartu su kitomis buitinėmis atliekomis.

Kad būtų išvengta galimos nekontroliuojamo atliekių išmetimo

žalos aplinkai arba žmonių sveikatai, ir siekiant skatinti aplinką

tausojantį antrinių žaliavų panaudojimą, pašom atskirti jį nuo

kitų rūšių atliekų ir atiduoti perdibti.

Informacijos, kur ir kaip pristatyti šį produktą saugiai perdirbti,

privatūs vatortojai turėtų kreiptis arba į parduotuvę. kurioje šį

produktą pirko, arba į vietines valdžios institucijas.

Verslo vartotojai turėtų kreiptis į savo tiekėją ir peržiūrėti pirkimo

sutarties sąlygas.

Šis produktas tvarkant atliekas negali būti sumaišytas su kito-

mis atliekomis.

Produkt Specifikationer

Mærke:	Hager
Kategori:	Ikke kategoriseret
Model:	EG203

Har du brug for hjælp?

Hvis du har brug for hjælp til Hager EG203 stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Ikke kategoriseret Hager Manualer

22 Juli 2025

22 Juli 2025

22 Juli 2025

21 Juli 2025

21 Juli 2025

21 Juli 2025

21 Juli 2025

Hager EC12125CT Manual

21 Juli 2025

Hager RED361X Manual

21 Juli 2025

Hager REE500X Manual

21 Juli 2025

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

Advantech AIR-020 Manual

29 Juli 2025

Tefal Optiss BC5109 Manual

29 Juli 2025

Teslong MS100-C Manual

29 Juli 2025

Advantech TPC-651T Manual

29 Juli 2025

Advantech TPC-B510 Manual

29 Juli 2025

Advantech ARK-1220L Manual

29 Juli 2025

Gravity MS 0200 SET1 Manual

29 Juli 2025

Advantech FWA-5072 Manual

29 Juli 2025

Moulinex Oveo DD3001 Manual

29 Juli 2025

Silvergear E-reader Manual

29 Juli 2025
