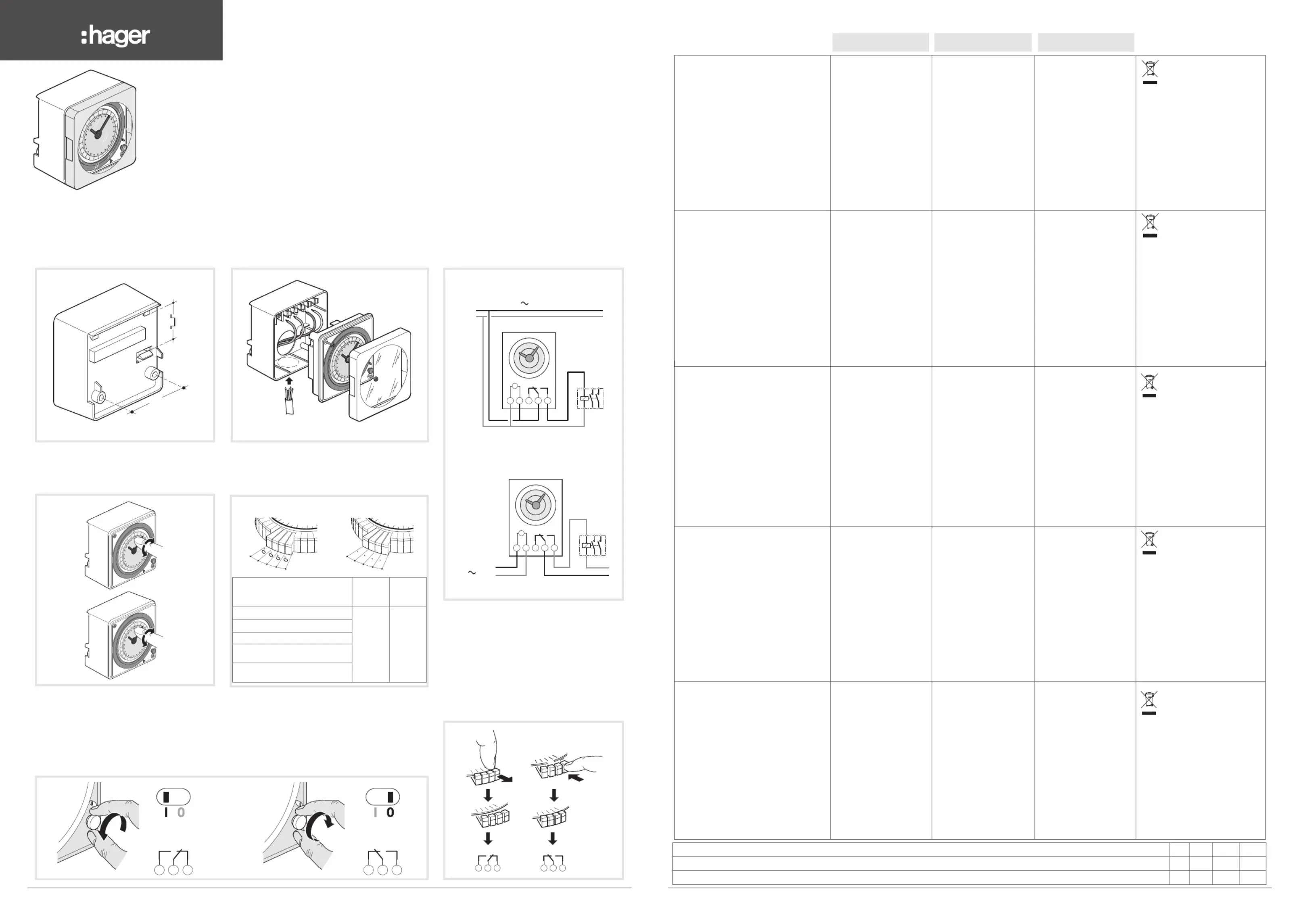

Side 1/2

6LE002124C

Interrupteurs horaires

Schaltuhren

Time switch

Schakelklokken

Kellokytkin

Raccordement - Anschluß - Connection - Aansluiting

Liitäntä

Fixation - Befestigung - Fixing - Bevestiging

Kiinnitys

Mise à l’heure et au jour - Zeit und Tageinstellung

Time/day setting - Dag- en tijdinstelling

Aika- /päiväasetus

Cadran de commande - Schaltscheibe

Switching dial - Programmaschijf

Ohjelmapyörä

EH710, EH710A, EH711 EH770, EH771

Programmation - Programming

Programmierung - Programmering

Ohjelmointi

EH710, EH711, EH770

EH710A, EH771

- Commutation manuelle : retour au fonctionnement automatique à la prochaine commutation.

- Handschalter: mit dem nächsten Schaltwechsel kehrt die Schaltuhr in den Automatikbetrieb zurück.

- Manual override: switch back to automatic mode at the next switching action.

- Manuele omschakeling : bij de eerstvolgende schakeling schakelt het programma terug naar stand

“automatisch”.

- Käsikäyttö : paluu takaisin automaattiseen tilaan seuraavalla kytkentätoiminnolla.

EH710

EH710A

EH711

EH770

EH771

- Minimum entre deux opérations

20’ 2'

- Kürzester Schaltabstand

- Min. interval between two actions

- Minimum schakeltijd tussen

2 acties

- Minimiaika kahden toiminnon

välillä

6LE002124C1

EH710 - EH770 EH711 - EH771 EH710A

Caractéristiques techniques ¢

Alimentation :

230 V 50-60Hz +10% -15% / 240V~ 50/60Hz +/-6% 230 V 50-60Hz +10% -15% / 240V~ 50/60Hz +/-6% 6-24 V / 6-24 V 50-60Hz / 240V~ 50/60Hz +/-6%M M s M

Technologie : quartz, sans réserve quartz, réserve de marche à 20 °C :

200 h après 120 h de mise sous tension

quartz, sans réserve

Cycle : EH710 : 24 heures EH711 : 24 heures EH710A : 24 heures

EH770 : 7 jours EH771 : 7 jours EH771 : 7 jours

Consommation : 0,5 VA 0,5 VA 0,5 VA

Précision de fonctionnement : ± 1 sec./ jour ± 1 sec./ jour ± 1 sec./ jour

Température de fonctionnement : -10 °C à +45 °C -10 °C à +45 °C -10 °C à +45 °C

Température de stockage : -20 °C à +60 °C -20 °C à +60 °C -20 °C à +60 °C

Indice de protection : IP 30 IP 30 IP 30

Température d'essai à la bille :

Action de type

Degré de pollution

Structure du logiciel

Tension assignée de choc

Tension et courant déclarés pour les besoins des essais d'émissions CEM

Encombrement

Altitude max d'installation

125°C

classe A

4 kV

230V~ / 0.5A

72x72x47mm

<2000m

125°C

1 B

classe A

4 kV

230V~ / 0.5A

72x72x47mm

<2000m

125°C

1 B

classe A

4 kV

230V~ / 0.5A

72x72x47mm

<2000m

1 contact inverseur :

μ 16 A 230 V AC1 (charge résistive)M

μ 3 A 230 V cos 0,6 (charge inductive)

1000 W Lampe à incandescence

μ 16 A 230 V AC1 (charge résistive)M

μ 3 A 230 V cos 0,6 (charge inductive)

1000 W Lampe à incandescence

μ 16 A 230 V AC1 (charge résistive)M

μ 3 A 230 V cos 0,6 (charge inductive)

1000 W Lampe à incandescence

Dispositif de commande à montage indépendant pour montage sur panneau

Rail DIN Rail DIN Rail DIN

Technische Daten £

Versorgungsspannung :

230 V 50-60Hz +10% -15% / 240V~ 50/60Hz +/-6%M

30 V 50-60Hz +10% -15% / 240V~ 50/60Hz +/-6% 6-24 V / 6-24 V 50-60Hz / 240V~ 50/60Hz +/-6%Ms M

Technologi e : Quartz, ohne Gangreserve Quartz, Gangreserve : 200 Stunden

nach 120 St. Ladedauer bei 20 °C

Quartz, ohne Gangreserve

Zyklus Stunden : EH710 : 24

EH770 : 7 Tage

EH711 : Stunden

EH771 : 7 Tage

EH710A : 24 Stunden

Eigenverbrauch : 0,5 VA 0,5 VA 0,5 VA

Ganggenauigkeit : ± 1 Sek. / Tag ± 1 Sek. / Tag ± 1 Sek. / Tag

Umgebungstemperatur : -10 °C bis +45 °C -10 °C bis +45 °C -10 °C bis +45 °C

Lagerungstemperatur : -20 °C bis +60 °C -20 °C bis +60 °C -20 °C bis +60 °C

Schutzart : IP 30 IP 30 IP 30

Temperatur fur den Kugelversuch:

Maßnahme des Typs

Verschmutzungsgrad

Softwarestruktur

Nennstoßspannung

Strom und Spannung gemeldet für die Bedürfnisse der EMVStörabstrahlungsmessungen

Abmessungen

Verwendung bis max.

125°C

1 B

klasse A

4 kV

230V~ / 0.5A

72x72x47mm

<2000m

125°C

1 B

klasse A

4 kV

230V~ / 0.5A

72x72x47mm

<2000m

125°C

1 B

klasse A

4 kV

230V~ / 0.5A

72x72x47mm

<2000m

1 Wechsler :

μ 16 A 230 V AC1 (ohmsche Last)M

μ 3 A 230 V cos  0,6 (induktive Last)

1000 W Glühlampen

μ 16 A 230 V AC1 (ohmsche Last)M

μ 3 A 230 V cos  0,6 (induktive Last)

1000 W Glühlampen

μ 16 A 230 V AC1 (ohmsche Last)M

μ 3 A 230 V cos  0,6 (induktive Last)

1000 W Glühlampen

Steuerung mit unabhängiger Montage zur Paneelmontage DIN-Schiene DIN-Schiene DIN-Schiene

Technical specifications z

Supply voltage :

230 V 50-60Hz +10% -15% / 240V~ 50/60Hz +/-6% 230 V 50-60Hz +10% -15% / 240V~ 50/60Hz +/-6% 6-24 V / 6-24 V 50-60Hz / 240V~ 50/60Hz +/-6%M M s M

Technology : quartz, without supply failure reserve quartz, with supply failure reserve at 20 °C

200 h after being connected for 120 h

quartz, without supply failure reserve

Cycle : EH710 : 24 hours

EH770 : 7 days

EH711 : 24 hours

EH771 : 7 days

EH710A : 24 hours

Consumption : 0,5 VA 0,5 VA 0,5 VA

Working accuracy : ± 1 sec. / day ± 1 sec. / day ± 1 sec. / day

Working temperature : -10 °C to +45 °C -10 °C to +45 °C -10 °C to +45 °C

Storage temperature : -20 °C to +60 °C -20 °C to +60 °C -20 °C to +60 °C

Protection degree : IP 30 IP 30 IP 30

Ball test temperature:

Action type

Pollution category

Software structure

Rated impulse voltage

Voltage and current declared for the needs of EMC emissions tests

Size

Max. altitude

125°C

1 B

class A

4 kV

230V~ / 0.5A

72x72x47mm

<2000m

125°C

1 B

class A

4 kV

230V~ / 0.5A

72x72x47mm

<2000m

125°C

1 B

class A

4 kV

230V~ / 0.5A

72x72x47mm

<2000m

1 changeover switch :

μ 16 A 230 V AC1 (resistive load)M

μ 3 A 230 V cos 0,6 (inductive load)

1000 W Incandescent lighting

μ 16 A 230 V AC1 (resistive load)M

μ 3 A 230 V cos 0,6 (inductive load)

1000 W Incandescent lighting

μ 16 A 230 V AC1 (resistive load)M

μ 3 A 230 V cos 0,6 (inductive load)

1000 W Incandescent lighting

Independent panel-mounted (DIN rail) control device DIN rail DIN rail DIN rail

Technische specificaties •

Voedingsspanning :

230 V 50-60Hz +10% -15% / 240V~ 50/60Hz +/-6% 230 V 50-60Hz +10% -15% / 240V~ 50/60Hz +/-6% 6-24 V / 6-24 V 50-60Hz / 240V~ 50/60Hz +/-6%M M s M

Technologie : kwarts, zonder gangreserve kwarts, gangreserve bij 20200 uur

na 120 uur onder spanning :

kwarts, zonder gangreserve

Cyclus : EH710 : 24 uur

EH770 : 7 dagen

EH711 : 24 uur

EH771 : 7 dagen

EH710A : 24 uur

Verbruik : 0,5 VA 0,5 VA 0,5 VA

Werkingsnawkeurigheit : ± 1 sec. / dag ± 1 sec. / dag ± 1 sec. / dag

Werkingstemperatuur : -10 °C tot +45 °C -10 °C tot +45 °C -10 °C tot +45 °C

Opslagtemperatuur : -20 °C tot +60 °C -20 °C tot +60 °C -20 °C tot +60 °C

Bescherming : IP 30 IP 30 IP 30

Temperatuur voor kogeldrukproef:

Actietype

Vervuilingsgraad

Programmastructuur

Toegekende stootspanning

Aangegeven spanning en stroom voor de behoeften van de EMC-emissietest

Afmetingen

Maximale gebruikshoogte

125°C

1 B

klasse A

4 kV

230V~ / 0.5A

72x72x47mm

<2000m

125°C

1 B

klasse A

4 kV

230V~ / 0.5A

72x72x47mm

<2000m

125°C

1 B

klasse A

4 kV

230V~ / 0.5A

72x72x47mm

<2000m

1 wisselcontact :

μ 16 A 230 V AC (resistieve belasting)M

μ 3 A 230 V cos 0,6 (inductieve belasting)

1000 W Gloeilamp

μ 16 A 230 V AC (resistieve belasting)M

μ 3 A 230 V cos 0,6 (inductieve belasting)

1000 W Gloeilamp

μ 16 A 230 V AC (resistieve belasting)M

μ 3 A 230 V cos 0,6 (inductieve belasting)

1000 W Gloeilamp

Besturingshulpmiddel met onafhankelijke montage voor montage op paneel DIN-lijst DIN-lijst DIN-lijst

Tekniset tiedot

Syöttöjännite :

Tekniikka :

Jakso :

Tehonkulutus :

Käyntitarkkuus :

Käyttölämpötila :

Varastointilämpötila :

Tiiveysluokka :

Kuulakokeen lampotila :

Toimintatapa:

Saastetaso:

Ohjelmistoluokka:

Nimellissyöksyjännite:

Llmoitettu jännite ja virran voimakkuus EMC-testejä varte:

Ulkomitat:

Suurin käyttökorkeus:

Tiiveysluokka :

1 vaihtokosketin :

230 V 50-60Hz +10% -15% / 240V~ 50/60Hz +/-6%M

quartz, ilman varakäyntiä

EH710 : 24 tuntia

EH770 : 7 päivää

0,5 VA

± 1 sek./päivä

-10 °C ... +45 °C

-20 °C ... +60 °C

IP 30

125°C

1 B

classe A

4 kV

230V~ / 0.5A

72x72x47mm

<2000m

μ 16 A 230 V AC1 (resistiivinen kuorma)M

μ 3 A 230 V cos 0,6 (induktiivinen kuorma)

1000 W hehkulamppu

230 V 50-60Hz +10% -15% / 240V~ 50/60Hz +/-6%M

quartz, varakäynti lämpötilassa 20 °C :

200 h kun jännite ollut päällä 120 h

EH711 : 24 tuntia

EH771 : 7 päivää

0,5 VA

± 1 sek./päivä

-10 °C ... +45 °C

-20 °C ... +60 °C

IP 30

125°C

1 B

classe A

4 kV

230V~ / 0.5A

72x72x47mm

<2000m

μ 16 A 230 V AC1 (resistiivinen kuorma)M

μ 3 A 230 V cos 0,6 (induktiivinen kuorma)

1000 W hehkulamppu

66-24 V s / 6-24 V 50-60Hz / 240V~ 50/60Hz +/-6% M

quartz, ilman varakäyntiä

EH710A : 24 tuntia

0,5 VA

± 1 sek./päivä

-10 °C ... +45 °C

-20 °C ... +60 °C

IP 30

125°C

1 B

classe A

4 kV

230V~ / 0.5A

72x72x47mm

<2000m

μ 16 A 230 V AC1 (resistiivinen kuorma)M

μ 3 A 230 V cos 0,6 (induktiivinen kuorma)

1000 W hehkulamppu

Itsenäisesti asennettava säädinosa tauluasennusta varten DIN-kiskoon DIN-kiskoon DIN-kiskoon

Comment éliminer ce produit

(déchets d’équipements électriques

et électroniques).

(Applicable dans les pays de l’Union Européenne et aux autres

pays européens disposant de systèmes de collecte sélective).

Ce symbole sur le produit ou sa documentation indique qu’il ne

doit pas être éliminé en ﬁn de vie avec les autres déchets

ménagers. L’élimination incontrôlée des déchets pouvant

porter préjudice à l’environnement ou à la santé humaine,

veuillez le séparer des autres types de déchets et le recycler de

façon responsable. Vous favoriserez ainsi la réutilisation

durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur

ayant vendu le produit ou à se renseigner auprès de leur mairie

pour savoir où et comment ils peuvent se débarrasser de ce

produit aﬁn qu’il soit recyclé en respectant l’environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à

consulter les conditions de leur contrat de vente. Ce produit ne

doit pas être éliminé avec les autres déchets commerciaux.

Utilisable partout en Europe

et en Suisse

Korrekte Entsorgung dieses Produkts

(Elektromüll).

(Anzuwenden in den Ländern der Europäischen Union und

anderen europäischen Ländern mit einem separaten

Sammelsystem).

Die Kennzeichnung auf dem Produkt bzw. auf der

dazugehörigen Literatur gibt an, dass es nach seiner

Lebensdauer nicht zusammen mit dem normalen Hausmüll

entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt

von anderen Abfällen, um der Umwelt bzw. Der menschlichen

Gesundheit nicht durch unkontrollierte Müllbeseitigung zu

schaden. Recyceln Sie das Gerät, um die nachhaltige

Wiederverwertung von stoichen Ressourcen zu fördern.

Private Nutzer sollten den Händler, bei dem das Produkt

gekaut wurde, oder die zuständigen Behörden kontaktieren,

um in Erfahrung zu bringen, wie sie das Gerät auf

umweltfreundliche Weise recyceln können.

Gewerbliche Nutzer sollten sich an ihren Lieferanten wenden

und die Bedingungen des Verkaufsvertrags konsultieren.

Dieses Produkt darf nicht zusammen mit anderem

Gewerbemüll entsorgt werden.

Usable in all Europe

and in Switzerland

Correct Disposal of This product

(Waste Electrical

& Electronic Equipment).

(Applicable in the European Union and other European

countries with separate collection systems).

This marking shown on the product or its literature indicates

that it hould not be disposed with other household wasted at

the end of its working life. To prevent possible harm to the

environment or human health from uncontrolled waste

disposal, please separate this from other types of wastes and

recycle it responsibly to promote the sustainable reuse of

material resources.

Household users should contact either the retailer where they

purchased this product, or their local government oce, for

details of where and how they can take this item for

environmentally safe recycling.

Business users should contact their supplier and check the

terms and conditions of the purchase contract. This product

should not be mixed with other commercial wastes of disposal.

Verwendbar in ganz Europa

und in der Schweiz

Te gebruiken in geheel Europa

en in Switzerland

Correcte verwijdering van dit product

(elektrische & elektronische

afvalapparatuur).

Dit merkteken op het product of het bijbehorende

informatiemateriaal duidt erop dat het niet met ander

huishoudelijk afval verwijderd moet worden aan het einde van

zijn gebruiksduur. Om mogelijke schade aan het milieu of de

menselijke gezondheid door ongecontroleerde

afvalverwijdering te voorkomen, moet u dit product van andere

soorten afval scheiden en op een verantwoorde manier

recyclen, zodat het duurzame hergebruik van materiaalbronnen

wordt bevorderd.

Huishoudelijke gebruikers moeten contact opnemen met de

winkel waar ze dit product hebben gekocht of met de

gemeente waar ze wonen om te vernemen waar en hoe ze dit

product milieuvriendelijk kunnen laten recyclen.

Zakelijke gebruikers moeten contact opnemen met hun

leverancier en de algemene voorwaarden van de

koopovereenkomsten nalezen. Dit product moet niet worden

gemengd met ander bedrijfsaval voor verwijdering.

Käytettävissä kaikkialla Euroopassa

ja Sveitsissä

Tämän tuotteen oikea käsittely

(Jäte sähköinen ja elektroniset laitteistot).

(Sovellettavissa Euroopanunionissa ja muissa

Euroopan maissa erillisillä keräysjärjestelmillä.)

Tämä tuotteessa tai sen dokumenteissa näytetty merkintä

kertoo, että tuotetta ei tulisi hävittää muun kotitalousjätteen

kanssa laitteen käyttöiän päätyttyä. Mahdollisen ympäristölle

tai ihmisille aiheutuvan haitan estämiseksi, erottele tämä

muuntyyppisistä jätteistä ja kierrätä se vastuullisesti

edistääksesi materiaalivarantojen jatkuvaa uudelleenkäyttöä.

Kotitalouskäyttäjien tulisi ottaa yhteyttä joko laitteen

myyneeseen jälleenmyyjään tai paikallisiin viranomaisiin,

saadakseen lisätietoja siitä minne ja miten tämä tuote voidaan

toimittaa kierrätettäväksi ympäristöystävällisesti.

Ammattikäyttäjien tulisi ottaa yhteyttä heidän toimittajaan ja

tarkistaa ostosopimukseen littyvät säännöt ja ehdot. Tätä

tuotetta ei pitäisi sekoittaa muiden talousjätteiden kanssa

hävitettäessä.

2 6LE002124C

EH710, EH711, EH770, EH771

EH710A

3 4 521

24 V / s

3 4 521

230 V

5 3

EH710,

EH711,

EH710A

EH770,

EH771

3 4 53 4 5

3 4 3 45 5

Courant (A) / Stromstärke (A) / Current (A) / Stroom (A) / Virta (A) 0-2

2-10 10-13 13-16

Section minimale à utiliser (mm²) / Zu verwendender Mindestquerschnitt (mm²) / Minimal section to use (mm

) / Minimum te gebruiken doorsnede (mm²) / Poikkipintaala vahintaan (mm²)

1 1.5 2.5

Protection en amont : disjoncteur (A) / Vorsicherung: Schutzschalter (A) / Upstream protection: circuit breaker (A) / Beveiligin : Installatieautomaat van maximaal (A) / FI: katkaisija (A)

2 10 13

6LE002124C

Conexión - Collegamenti elettrici - Электрические соединения - Σύνδεση καλωδίων και στήρι η

επί τ

υ τ ί υ, Συνδυά εται µε ηλεκτρ ν µ υς (για την καλή λειτ υργία τ υ ρ ν διακ πτη) .

Fijación - Fissaggio - - Монтаж Στερέωση.

Puesta en hora y día - Impostazione ora e

giorno- Установка времени и дней - Ρύθµιση

ώρας/ ηµέρας.

Esfera de mando - Disco di regolazione -

Коммутационный диск - Ρύθµιση καντράν

εντ

λών.

EH710, EH710A, EH711

Programación - Programmazione -

Программирование - Πρ

γραµµατισµ ς.

- Conmutación manual : retorno al funcionamiento automático en la próxima conmutación

- Forzatura manuale : ritorno al funzionamento automatico alla prossima commutazione

- Ручное управление : следующий поворот селектора возвращает таймер в автоматический режим

ειρ κίνητη εντ λή : επιστρ ή στην αυτ µατη κατάσταση µετά απ την επ µενη ειρ κίνητη

εντ

λή.

EH710, EH711, EH770

EH710A, EH771

EH710

EH710A

EH711

EH770

EH771

- Mínimo intervalo entre dos

operaciones

20’ 2’

- Minimo intervallo tra due

operazioni

- Мин. интервал коммутации

- Eλά

ιστ διάστηµα µετα ύ

δύ λειτ υργιών

EH770, EH771

Especificaciones técnicas ß

Tensión alimentación :

230 VM 50-60Hz +10% -15% / 240V~ 50/60Hz +/-6% 230 VM 50-60Hz +10% -15% / 240V~ 50/60Hz +/-6%

6-24 V

6-24 V M 50-60Hz / 240V~ 50/60Hz +/-6%

Tecnología : cuarzo, sin reserva cuarzo, con reserva de marcha a 20 °C :

200 h después de 120 h en funcionamiento

cuarzo, sin reserva

Ciclo : EH710 : 24 horas

EH770 : 7 días

EH710 : 24 horas

EH711 : 7 días

EH710A : 24 horas

Consumo : 0,5 VA 0,5 VA 0,5 VA

Precisión de funcionamiento : 1 seg. / día 1 seg. / día 1 seg. / día• • •

Temperatura de funcionamiento : -10 °C a +45 °C -10 °C a +45 °C -10 °C a +45 °C

Temperatura de almacenaje : -20 °C a +60 °C -20 °C a +60 °C -20 °C a +60 °C

Grado de protección : IP 30 IP 30 IP 30

Temperatura para el ensayo con bola:

Acción de tipo :

Grado de contaminación :

Estructura del programa :

Tensión de choque asignada :

Tensión y corriente declarados para las necesidades de los ensayos de emisiones CEM :

Dimensiones :

Altitud máxima de utilización :

125°C

1 B

clase A

4 kV

230V~ / 0.5A

72x72x47mm

<2000m

16 A

1 B

classe A

4 kV

230V~ / 0.5A

72x72x47mm

<2000m

16 A

1 B

classe A

4 kV

230V~ / 0.5A

72x72x47mm

<2000m

1 contacto inversor : μ 16 A 230 VM AC1(carga resistente)

μ 3 A 230 V cos φ 0,6 (carga inductiva)

1000 W Lámpara incandescente

μ 16 A 230 VM AC1(carga resistente)

μ 3 A 230 V cos 0,6 (carga inductiva)φ

1000 W Lámpara incandescente

μ 16 A 230 VM AC1(carga resistente)

μ 3 A 230 V cos 0,6 (carga inductiva)φ

1000 W Lámpara incandescente

Dispositivo de control con montaje independiente para montaje en panel

Rail DIN Rail DIN Rail DIN

Caratteristiche tecniche ¶

Tensione di alimentazione :

230 VM 50-60Hz +10% -15% / 240V~ 50/60Hz +/-6% 230 VM 50-60Hz +10% -15% / 240V~ 50/60Hz +/-6%

6-24 V

6-24 V M 50-60Hz / 240V~ 50/60Hz +/-6%

Tecnologia : quarzo, senza riserva di carica Quarzo, con riserva di carica a 20 °C :

200 h dopo 120 h sotto tensione

quarzo, senza riserva di carica

Ciclo : EH710 : 24 ore

EH711 : 7 giorni

EH710 : ore

EH 171 : 7 giorni

EH710A : 24 ore

Consumo : 0,5 VA 0,5 VA 0,5 VA

Precisione di funzionamento : 1 sec / giorno 1 sec / giorno 1 sec / giorno• • •

Temperatura di funzionamento : -10 °C a +45 °C -10 °C a +45 °C -10 °C a +45 °C

Temperatura di stoccaggio : -20 °C a +60 °C -20 °C a +60 °C -20 °C a +60 °C

Classe di protezione : IP 30 IP 30 IP 30

Temperatura per prova con sfera :

Azione di tipo :

Grado di inquinamento :

Struttura del software :

Tensione assegnata d’urto :

Tensione e corrente dichiarate ai fini delle prove di emissioni elettromagnetiche :

Ingombro :

Altitudine massima d’utilizzo :

125°C

1 B

classe A

4 kV

230V~ / 0.5A

72x72x47mm

<2000m

125°C

1 B

classe A

4 kV

230V~ / 0.5A

72x72x47mm

<2000m

125°C

1 B

classe A

4 kV

230V~ / 0.5A

72x72x47mm

<2000m

1 contatto in scambio : μ 16 A 230 VM AC1 (carico resistivo)

μ 3 A 230 V cos 0,6 (carico induttivo)φ

1000 W Lampada ad incandescenza

μ 16 A 230 VM AC1 (carico resistivo)

μ 3 A 230 V cos 0,6 (carico induttivo)φ

1000 W Lampada ad incandescenza

μ 16 A 230 VM AC1 (carico resistivo)

μ 3 A 230 V cos 0,6 (carico induttivo)φ

1000 W Lampada ad incandescenza

Dispositivo di comando a montaggio indipendente per montaggio su pannello

guida DIN guida DIN guida DIN

Технические данные Ø

Напряжение питания :

230 B +10/-15% 50/60 Гц 230 B +10/-15% 50/60 Гц 6-24 V 6-24 B 50-60Гц M/ 240V~ 50/60Hz +/-6% M/ 240V~ 50/60Hz +/-6% sM/ 240V~ 50/60Hz +/-6%

Технология : Кварц, без запаса хода зарядки под напряжением 120 час. Кварц,

запас хода : 200 час. после при 20 °C

Кварц, без запаса хода

Циклы : EH710 : 24 час

EH770 : 7 суток

EH711 : 24 час

EH771 : 7 суток

EH710A : 24 час

Потребляемая мощность : 0,5 BA 0,5 BA 0,5 BA

Точность хода : 1 сек / суток 1 сек / суток 1 сек / суток• • •

Рабочая температура : от -10 °C до +45 °C от -10 °C до +45 °C от -10 °C до +45 °C

Температура хранения : от -20 °C до +60 °C от -20 °C до +60 °C от -20 °C до +60 °C

соединений : IP 30 IP 30 IP 30

Температура при проведении испытаний давлением шарика

Типовое воздействие

Уровень загрязнения

Структура программного обеспечения:

Номинальное напряжение разряда

Напряжение и сила тока, заявленные для нужд испытаний излучений

электромагнитной совместимости

Габариты

Максимальная высота установки

125°C

1 B

класс A

4 kV

230V~ / 0.5A

72x72x47mm

<2000m

125°C

1 B

класс A

4 kV

230V~ / 0.5A

72x72x47mm

<2000m

125°C

1 B

класс A

4 kV

230V~ / 0.5A

72x72x47mm

<2000m

Соответствует стандартам :

1 переключающийся контакт :

μ 16 A 230 BM AC1

(груз имеющий сопротивление)

μ 3 A 230 B cos 0,6

(индуктивная нагрузка)

μ 16 A 230 B M AC1

(груз имеющий сопротивление)

μ 3 A 230 B cos 0,6

(индуктивная нагрузка)

μ 16 A 230 B M AC1

(груз имеющий сопротивление)

μ 3 A 230 B cos 0,6

(индуктивная нагрузка)

Управляющее устройство для независимой установки на панели

рейка DIN рейка DIN рейка DIN

τρ δ σία :

230 V 50-60Hz +10% -15% / 240V~ 50/60Hz +/-6% 230 V 50-60Hz +10% -15% / 240V~ 50/60Hz +/-6%M M

6-24 V -24 V 50-60Hz/ 240V~ 50/60Hz +/-6% s6 M

τε ν λ γία : σύγ ρ ν ς κινητήρας ωρίς ε εδρεία σύγ ρ ν ς κινητήρας µε ε εδρεία 200 ωρών

στ

υς 20 °C µετά απ σύνδεση 120 ωρών

σύγ

ρ ν ς κινητήρας ωρίς ε εδρεία

κύκλ

ς : EH710 : 24 ώρες

EH770 : 7 ηµέρες

EH711 : 24 ώρες

EH771 : 7 ηµέρες

EH710A : 24 ώρες

κατανάλωση : 0,5 VA 0,5 VA 0,5 VA

ακρί

εια λειτ υργίας :

• 1 δευτερ

λεπτ / ηµέρα 1 δευτερ λεπτ / ηµέρα 1 δευτερ λεπτ / ηµέρα• •

θερµ

κρασία εργασίας : -10 °C έως +45 °C -10 °C έως +45 °C -10 °C έως +45 °C

θερµ

κρασία απ θήκευσης : -20 °C έως +60 °C -20 °C έως +60 °C -20 °C έως +60 °C

αθµ ς πρ στασίας :

IP 30 IP 30 IP 30

Θερµ κρασία δ κιµής µπάλας :ο ο

Τύπος ενέργειας

Βαθμός ρύπανσης

Δομή του λογισμικού

Ονομαστική τάση ηλεκτροπληξίας

Η τάση και το ρεύμα που δηλώθηκαν για τις ανάγκες των δοκιμών εκπομπών

ηλεκτρομαγνητικής συμβατότητας (ΗΜΣ)

Διαστάσεις

Μέγιστο υψόμετρο εγκατάστασης

125°C

1 B

κατηγορία A

4 kV

230V~ / 0.5A

72x72x47mm

<2000m

125°C

1 B

κατηγορία A

4 kV

230V~ / 0.5A

72x72x47mm

<2000m

125°C

1 B

κατηγορία A

4 kV

230V~ / 0.5A

72x72x47mm

<2000m

1 επα ή αναστρ ής

µ 16 A 230 V A C1 (ανθεκτικ φ ρτί)M

µ 3 A 230 V cos



0,6 (επαγωγικ φ ρτί)

1000 W ωτισµύ πυρακτώσεως

μ 16 A 230 V A C1 (ανθεκτικ φ ρτί )M

µ 3 A 230 V cos



0,6 (επαγωγικ φ ρτί )

1000 W ωτισµύ πυρακτώσεως

μ 16 A 230 V A C1 (ανθεκτικ φ ρτί )M

µ 3 A 230 V cos



0,6 (επαγωγικ φ ρτί )

1000 W ωτισµύ πυρακτώσεως

Συσκευή ελέγχου με ανεξάρτητη στερέωση για τοποθέτηση σε πίνακα σε

ράγα DIN ράγα DIN ράγα DIN

6LE002124C3

Interruptores horarios

Interruttori orari

ТаймерЬІ

Ηµερήσι ς και ε δ µαδιαί ς

ρ ν διακ πτης µε

1 µεταγωγική επα

•

4 Hager 09.18 6LE002124CHager Controls S.A.S., 33 rue Saint-Nicolas, B.P. 10140, 67703 SAVERNE CEDEX, France - www.hager.com

EH710 - EH770 EH711 - EH771 EH710A

Eliminación correcta de este producto

(material eléctrico y electrónico de

descarte).

( Aplicable en la Unión Europea y en países europeos con

sistenmas de recogida selectiva de residuos).

La presencia de esta marca en el producto o en el material

informativo que lo acompaña, indica que al ﬁnalizar su vida útil

no deberá eliminarse junto con otros residuos domésticos.

Para evitar los posibles daños al medio ambiente y a la salud

humana que representa la eliminación incontrolada de

residuos, separe este producto de otros tipos de residuos y

reciclelo correctamente para promover la reutilización

sostenible de recursos materiales.

Los usuarios particulares pueden contactar con el

establecimiento donde adquirieron el producto, o con las

autoridades locales pertinentes, para informarse sobre cómo y

dónde pueden llevarlo para que sea sometido a un reciclaje

ecológico y seguro.

Los usuarios comerciales pueden contactar con su proveedor

y consultar las condiciones del contrato de compra. Este

producto no debe eliminarse mezclado con otros residuos

comerciales.

Utilizable en Europa

y en Suiza

СБОР ОТХОДОВ

(элекрические и электронные

изделия).

(Применяемый в странах ЕС и в странах, располагающих

системой сортировки отходов).

Данная картинка на изделии или в технической инструкции

указывает, что оно не собирается вместе с бытовыми

отходами. Подобные меры необходимы для снижения

вредоносного влияния отходов на здоровье человека и на

окружающую среду, поэтому проявляйте чувство

ответственности, собирая эти изделия отдельно от

остальных отходов с целью их вторичного использовения.

Таким образом вы содействуете дальнейшей утилизации

материальных ресурсов. Частные лица могут обратиться в

магазин, где купили это изделие, или узнать в мэрии, куда

передать его для вторичного использования, не нанося

вреда на окружающую среду.

Предприятия должны обратиться к поставщикам и

прочитать соответствующие условия в договоре о

продаже. Это изделие не должно собираться вместе с

другими отходами.

Разрешено к использованию в Европе

и Швейцарии

Τρόπος διάθεσης αυτού του προϊόντος

(απόβλητα ειδών ηλεκτρικού και

ηλεκτρονικού εξοπλισμού).

Τρόπος διάθεσης αυτού του προϊόντος (απόβλητα ειδών ηλεκτρικού

και ηλεκτρονικού εξοπλισμού).

(Ισχύει για τις χώρες της Ευρωπαϊκής Ένωσης και για άλλες χώρες

της Ευρώπης όπου διατίθενται συστήματα επιλεκτικής συγκομιδής

απορριμμάτων).

Το σύμβολο αυτό επάνω στο προϊόν ή στην τεκμηρίωσή του

υποδεικνύει ότι δεν πρέπει να απορρίπτεται, στο τέλος της ζωής του,

μαζί με τα υπόλοιπα οικιακά απορρίμματα.

Η ανεξέλεγκτη διάθεση αυτών των αποβλήτων θα μπορούσε να

βλάψει το περιβάλλον ή την ανθρώπινη υγεία.

Παρακαλείστε να τα διαχωρίζετε από τους άλλους τύπους

απορριμμάτων και να τα ανακυκλώνετε.

Κατά αυτόν τον τρόπο, συμβάλλετε στη βιώσιμη επαναχρησιμοποίηση

των υλικών πόρων.

Οι ιδιώτες πρέπει να επικοινωνούν με το διανομέα από όπου

αγόρασαν το παρόν προϊόν ή να απευθυνθούν στο δημαρχείο της

περιοχής τους σχετικά με τα σημεία και τον τρόπο απόρριψης του εν

λόγω προϊόντος, έτσι ώστε να ανακυκλωθεί σε κατάλληλο

περιβάλλον.

Οι εταιρείες πρέπει να απευθύνονται στους προμηθευτές τους και να

ζητάνε συμβουλές σχετικά με τους όρους της σύμβασης πώλησης. Το

προϊόν αυτό δεν πρέπει να απορρίπτεται με τα υπόλοιπα εμπορικά

απορρίμματα.

Μπορεί να χρησιμοποιηθεί σε όλη την Ευρώπη

και την Ελβετία

Corretto smaltimento del prodotto

(riﬁuti elettrici ed elettronici).

(Applicabile nei paesi dell’Unione Europea e in quelli con

sistema di raccolta dierenziata).

Il marchio riportato sul prodotto o sulla sua documentazione

indica che il prodotto non deve essere smaltito con altri riﬁuti

domestici al termine del ciclo di vita. Per evitare eventuali danni

all’ambiente o alla salute causati dall’inopportuno smaltimento

del riﬁuti, si invita l’utente a separare questo prodotto da altri

tipi di riﬁuti e di riciclarlo in maniera responsabile per favorire il

riutilizzo sostenibile delle risorse materiali.

Gli utenti domestici sono invitati a contattare il rivenditore

presso il quale è stato acquistato il prodotto o l’ucio locale

preposto per tutte le informazioni relative alla raccolta

dierenziata e al riciclaggio per questo tipo di prodotto.

Gli utenti aziendali sono invitati a contattare il proprio fornitore

e veriﬁcare i termini e le condizioni del contratto di acquisto.

Questo prodotto non deve essere smaltito unitamente ad altri

riﬁuti commerciali.

Usato in Tutta Europa

e in Svizzera

3 4 53 4 5

3 4 3 45 5

EH710, EH711, EH770, EH771

EH710A

230 BM

6-24 B

3 4 521

24 V / s

3 4 521

230 V

EH710,

EH711,

EH710A

EH770,

EH771

Corriente (A) / Corrente (A) / ток (A) / Ρεύμα (A) 0-2

2-10 10-13 13-16

Seccion minima que se debe usar (mm²) / Sezione minima da utilizzare (mm²) / минимальной площадью поперечного сечения (mm

) /

ελά ιστ υ διατµή συνδέσεως καλωδίων (mm²)χ ο

1 1.5 2.5

Protección aguas arriba : interruptor magnetotérmico (A) / Protezione a monte: interruttore (A) / Защита источника питания: предохранитель (A) /

Ανάντη προστασία : διακόπτης (A)

2 10 13

Produkt Specifikationer

Mærke:	Hager
Kategori:	Ikke kategoriseret
Model:	EH710A

Har du brug for hjælp?

Hvis du har brug for hjælp til Hager EH710A stil et spørgsmål nedenfor, og andre brugere vil svare dig

Dit navn*

Din email*

Skriv dit spørgsmål her

Ikke kategoriseret Hager Manualer

Hager WXF228 Manual

10 August 2025

Hager UKM340480 Manual

10 August 2025

Hager TRC301B Manual

10 August 2025

Hager GS20109011 Manual

10 August 2025

Hager AKB42000402 Manual

10 August 2025

Hager WXT312 Manual

10 August 2025

Hager BKSAN065110 Manual

10 August 2025

Hager VR10127011 Manual

10 August 2025

Hager UKM240280 Manual

10 August 2025

Hager ESR3336029 Manual

10 August 2025

Ikke kategoriseret Manualer

Nyeste Ikke kategoriseret Manualer

Ibm System Storage N6220 Manual

12 September 2025

Autel MaxiEV BCE100 Manual

12 September 2025

M-Audio iControl Manual

12 September 2025

Steinberg VST Live 2 Manual

12 September 2025

PCE FLEX 16-E Manual

12 September 2025

Tineco iFloor 3 Breeze Manual

12 September 2025

V7 RMWC9UV450-1N Manual

12 September 2025

Parisot Taylor 2319LISU Manual

12 September 2025

Leen Bakker Bergen Manual

12 September 2025

Redragon GA-200 Manual

12 September 2025
